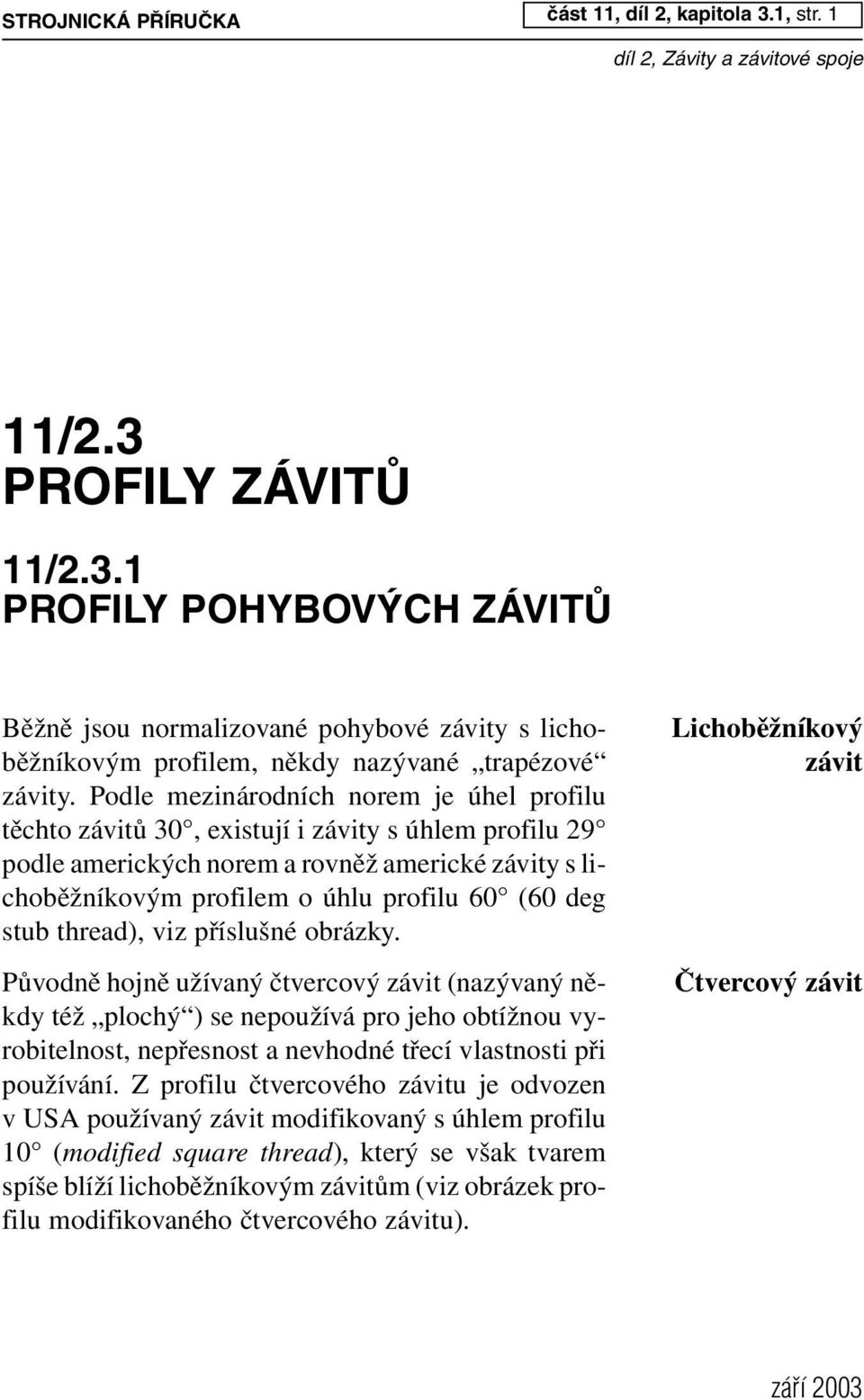

1 S T R J N IC K Á P Ř ÍR U Č K A část 11, díl 2, kapitola 3.1, str. 1 11/2.3 P R F IL Y Z Á V IT Ů 11/2.3.1 P R F IL Y P H Y B V Ý C H Z Á V IT Ů Běžně jsou normalizované pohybové závity s lichoběžníkovým profilem, někdy nazývané trapézové závity. Podle mezinárodních norem je úhel profilu těchto závitů 30, existují i závity s úhlem profilu 29 podle amerických norem a rovněž americké závity s lichoběžníkovým profilem o úhlu profilu 60 (60 deg stub thread), viz příslušné obrázky. Původně hojně užívaný čtvercový závit (nazývaný někdy též plochý ) se nepoužívá pro jeho obtížnou vyrobitelnost, nepřesnost a nevhodné třecí vlastnosti při používání. Z profilu čtvercového závitu je odvozen v USA používaný závit modifikovaný s úhlem profilu 10 (modified square thread), který se však tvarem spíše blíží lichoběžníkovým závitům (viz obrázek profilu modifikovaného čtvercového závitu). Lichoběžníkový závit Č tve r cový závit

2 část 11, díl 2, kapitola 3.1, str. 2 S T R J N IC K Á P Ř ÍR U Č K A brázek profilu nenormalizovaného ãtvercového závitu: brázek profilu mod ifikovaného ãtvercového závitu: brázek profilu normalizovaného lichobû Ï níkového závitu rovnoramenného:

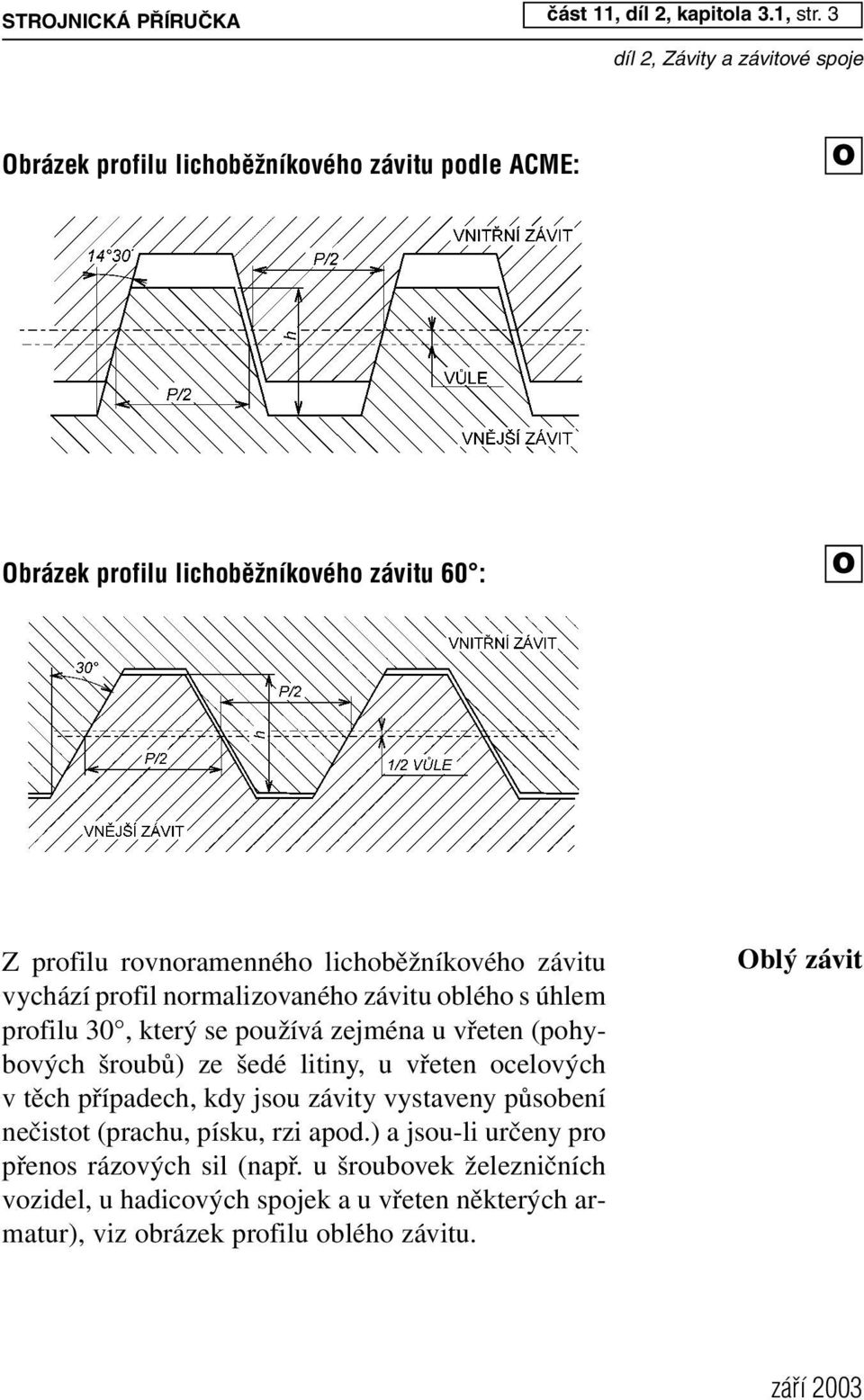

3 S T R J N IC K Á P Ř ÍR U Č K A část 11, díl 2, kapitola 3.1, str. 3 brázek profilu lichobû Ïníkového závitu pod le A C M E : brázek profilu lichobû Ïníkového závitu 6 0 : Z profilu rovnoramenného lichoběžníkového závitu vychází profil normalizovaného závitu oblého s úhlem profilu 30, který se používá zejména u vřeten (pohybových šroubů) ze šedé litiny, u vřeten ocelových v těch případech, kdy jsou závity vystaveny působení nečistot (prachu, písku, rzi apod.) a jsou-li určeny pro přenos rázových sil (např. u šroubovek železničních vozidel, u hadicových spojek a u vřeten některých armatur), viz obrázek profilu oblého závitu. blý závit

vychází profil normalizovaného závitu oblého s úhlem profilu 30, který se používá zejména u vřeten (pohybových šroubů) ze šedé litiny, u vřeten ocelových v těch

4 část 11, díl 2, kapitola 3.1, str. 4 S T R J N IC K Á P Ř ÍR U Č K A brázek profilu oblého závitu: Lichoběžníkové závity ne r ovnor a m e nné L ichoběžníkové závity nerovnoramenné (dříve nazývané pilovité ) jsou vhodné všude tam, kde působí síla převážně v jednom smyslu a vřetena jsou silně namáhána (hnací šrouby, vřetena lisů apod.). V Č SN jsou normalizovány lichoběžníkové závity s profilem podle obrázku profilu normalizovaného lichoběžníkového závitu, které mají jeden úhel sklonu boku 30, druhý 3. Používá se však v případech vyššího namáhání i lichoběžníkový závit nerovnoramenný zesílený s úhly sklonu boků 4 5 a 3. N ěkteří výrobci používají i profilu s úhlem sklonu jednoho boku 0. V ýhodou nerovnoramenného závitu oproti závitu rovnoramennému je již zmíněná vyšší pevnost a menší ztráty třením.

působí síla převážně v jednom smyslu a vřetena jsou silně namáhána (hnací šrouby, vřetena lisů apod.).

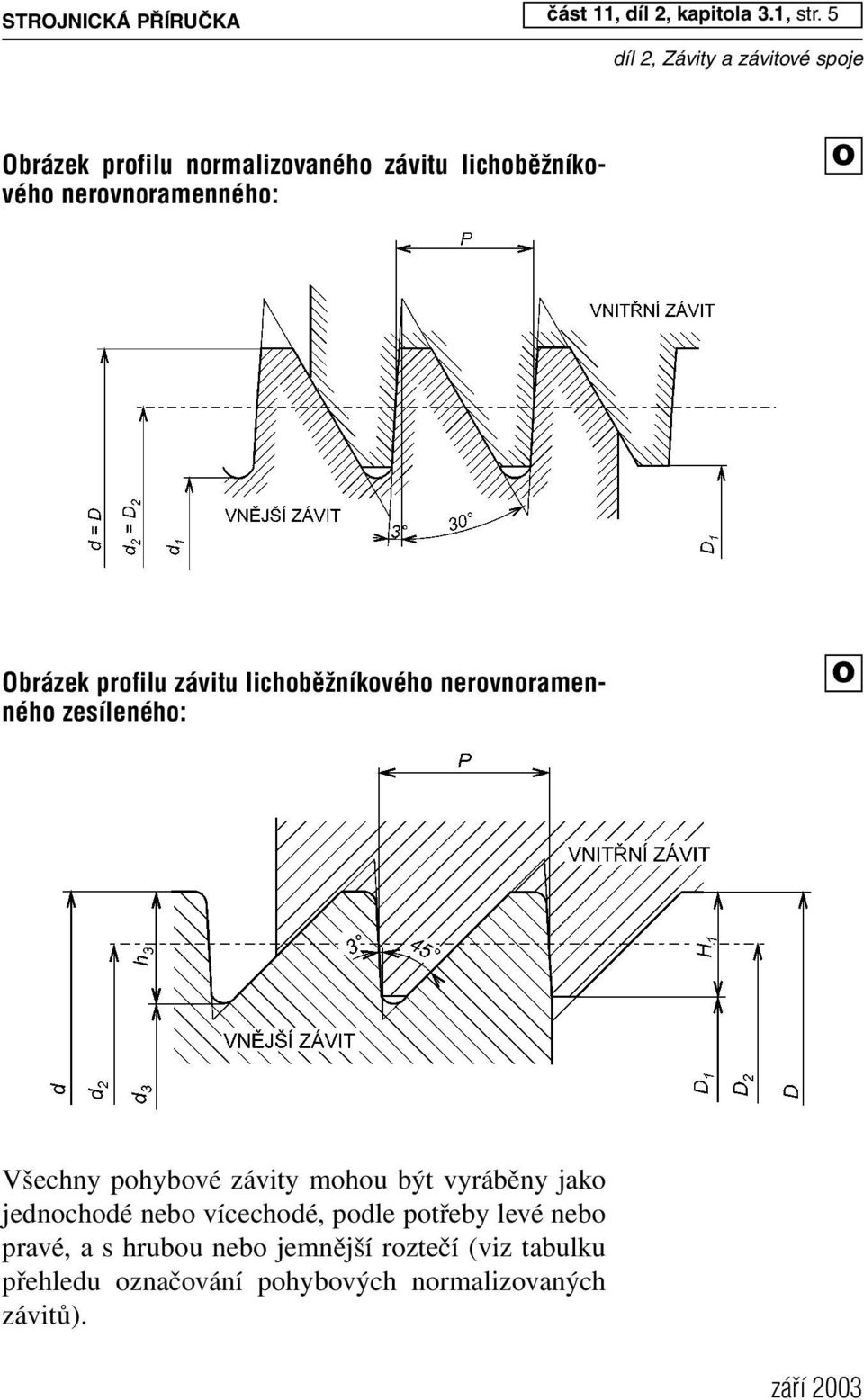

5 S T R J N IC K Á P Ř ÍR U Č K A část 11, díl 2, kapitola 3.1, str. 5 brázek profilu normalizovaného závitu lichobû Ï níkového nerovnoramenného: brázek profilu závitu lichobû Ï níkového nerovnoramenného zes íleného: V šechny pohybové závity mohou být vyráběny jako jednochodé nebo vícechodé, podle potřeby levé nebo pravé, a s hrubou nebo jemnější roztečí (viz tabulku přehledu označování pohybových normalizovaných závitů).

lichobû Ï níkového nerovnoramenného zes íleného: V šechny pohybové závity mohou být vyráběny jako

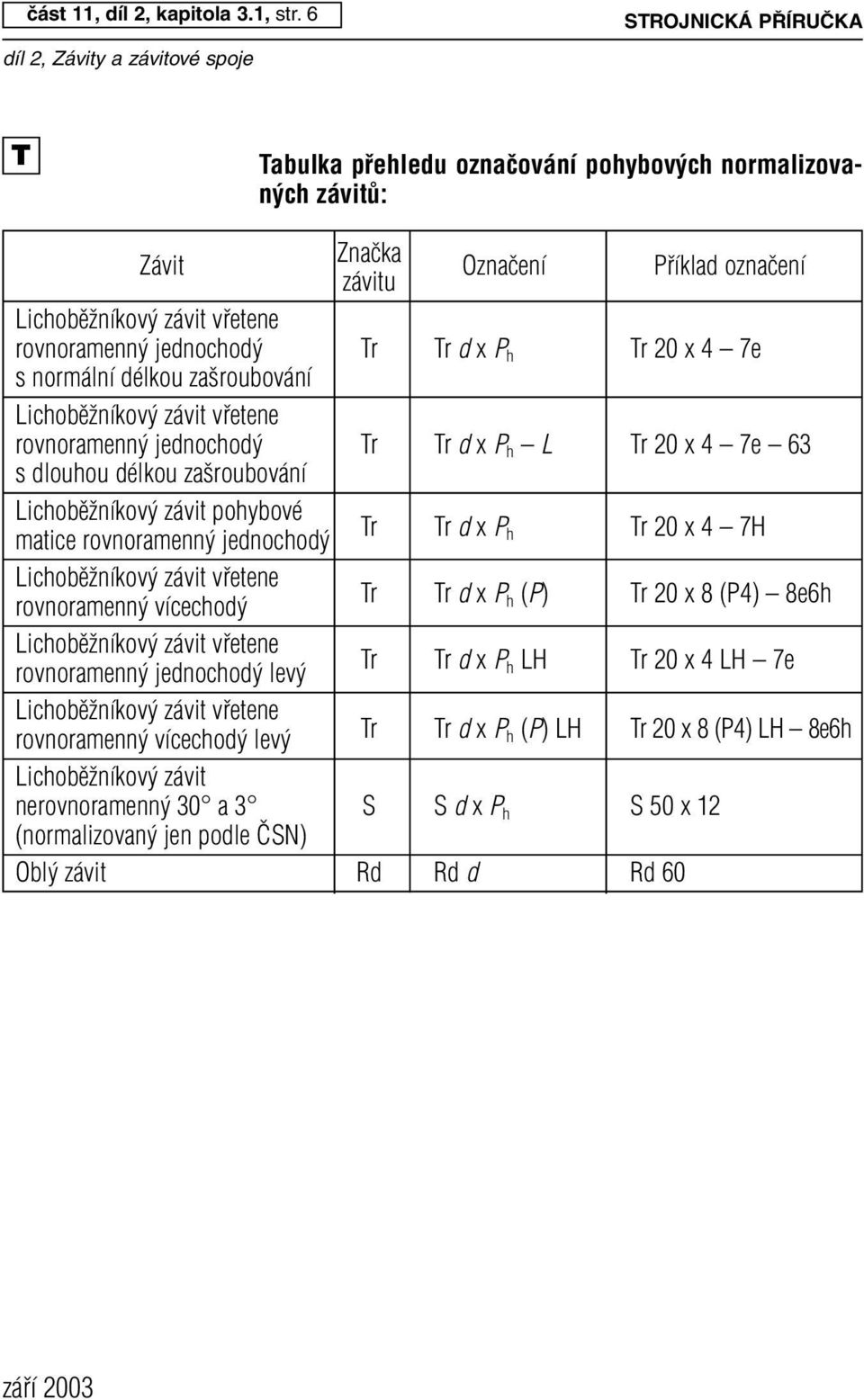

6 část 11, díl 2, kapitola 3.1, str. 6 S T R J N IC K Á P Ř ÍR U Č K A T T abulka pfiehled u oznaãování pohy bov ch normalizovan ch závitû : Z ávit Z n aãka záv itu zn aãen í P fiíklad o zn aãen í ro vn o ram en n jed n o cho d Tr Tr d x P h Tr 20 x 4 7 e s n o rm áln í d élko u za ro u b o ván í ro vn o ram en n jed n o cho d Tr Tr d x P h L Tr 20 x 4 7 e 6 3 s d lo u ho u d élko u za ro u b o ván í L icho b ûïn íko v závit p o hyb o vé m atice ro vn o ram en n jed n o cho d Tr Tr d x P h Tr 20 x 4 7 H ro vn o ram en n vícecho d Tr Tr d x P h (P) Tr 20 x 8 (P 4 ) 8 e6 h ro vn o ram en n jed n o cho d lev Tr Tr d x P h L H Tr 20 x 4 L H 7 e ro vn o ram en n vícecho d lev Tr Tr d x P h (P) L H Tr 20 x 8 (P 4 ) L H 8 e6 h L icho b ûïn íko v závit n ero vn o ram en n 30 a 3 S S d x P h S 5 0 x 1 2 (n o rm alizo van jen p o d le â S N ) b l závit R d R d d R d 6 0

x P h Tr 20 x 4 7 e s n o rm áln í d élko u za ro u b o ván í ro vn o ram en n jed n o cho d Tr Tr d x P h L Tr 20 x 4 7 e 6 3 s d lo u ho u d élko u za ro u b o ván í L icho b ûïn íko v závit p o

7 S T R J N IC K Á P Ř ÍR U Č K A část 11, díl 2, kapitola 3.1, str. 7 T abulka d élek za roubování lichobû Ïníkov ch závitû : T R o zm ûry v m ilim etrech Jm en o vit R o zteã závitu D élky za ro u b o ván í p rû m ûr závitu n o rm áln í d lo u há d P o d d o p fies 1, ,6 aï 1 1, ,2 aï 22, ,4 aï

b o ván í p rû m ûr závitu n o rm áln í d lo u há d P o d d o p fies 1,5 5 1 5 1 5 5,6 aï 1 1,2 2 6 1 9 1 9 3 1 0 28 28 2 8 24 24

8 část 11, díl 2, kapitola 3.1, str. 8 S T R J N IC K Á P Ř ÍR U Č K A
