1 PARTNER PRO VAŠI STAVBU K A T A L O G EKRO lešení 1 1

2 2

3 OBSAH 1. LEŠENÍ 1. LEŠENÍ... 5 LEŠENÍ FASÁDNÍ... 7 SKLADOVÉ A TRANSPORTNÍ PALETY SCHODIŠŤOVÉ VĚŽE POJÍZDNÉ MONTÁŽNÍ LEŠENÍ OCHRANNÉ SÍTĚ A PLACHTY STROPNÍ BEDNĚNÍ 2. STROPNÍ BEDNĚNÍ EKRO STAVEBNÍ PODPĚRY NOSNÍKY, BEDNĚNÍ GEDA 3. GEDA SHOZY STAVEBNÍ SUTI GEDA STAVEBNÍ VÝTAHY LEŠENÁŘSKÉ VRÁTKY VĚŽE HLINÍKOVÉ VĚŽE POJÍZDNÉ LEŠENÍ EUROSTANDARD POJÍZDNÉ LEŠENÍ RIDOTTO EURO VĚŽE 5. VŠE PRO STAVBU MOBILNÍ OPLOCENÍ LEŠEŇOVÉ KOZY EKRO FIX DICHTFIX VŠE PRO STAVBU 7. MONTÁŽNÍ NÁVOD NÁVOD NA MONTÁŽ OSTATNÍ 6. OSTATNÍ EKRO - STAVEBNÍ PŘÍSLUŠENSTVÍ BALKONY EKRO SPECIAL - DALŠÍ VYUŽITÍ VINIČNÍ ALTÁN A VÍNO Z GRÉBOVKY MONTÁŽNÍ NÁVOD 3 3

4 MOTTO společnosti EKRO CZ s.r.o. dosahovat nejvyšší kvalitu rozumná cena pro zákazníka dodržení termínu přísné dodržování bezpečnosti práce ochrana životního prostředí Zásady naší práce: bezpečnost na prvním místě koncepční řešení přísné uplatňování kvality, důsledné naplňované vyhledávání a vyhodnocování možných rizik profesionální přístup s patnáctiletou tradicí na českém trhu transparentnost spolupráce garance výsledků - bezpečnost - kvalita - termín od roku 2004 máme certifikován systém řízení jakosti podle normy ISO 9001 Moderní rámové lešení EKRO hlavní přednost je rychlá montáž pomocí malého počtu prvků vysoká tuhost konstrukce lehce stavitelné zaručuje stabilní pracovní prostor pro Vaši činnost flexibilní použití umožňuje výstavbu i na složitých objektech kvalitní povrchová úprava s pozinkováním odolávající korozi účelně skladovatelný systém se kterým ušetříte náklady za manipulaci a dopravu 4

5 1 LEŠENÍ LEŠENÍ FASÁDNÍ... 7 SKLADOVÉ A TRANSPORTNÍ PALETY... 9 SCHODIŠŤOVÉ VĚŽE POJÍZDNÉ MONTÁŽNÍ LEŠENÍ OCHRANNÉ SÍTĚ A PLACHTY

6 6

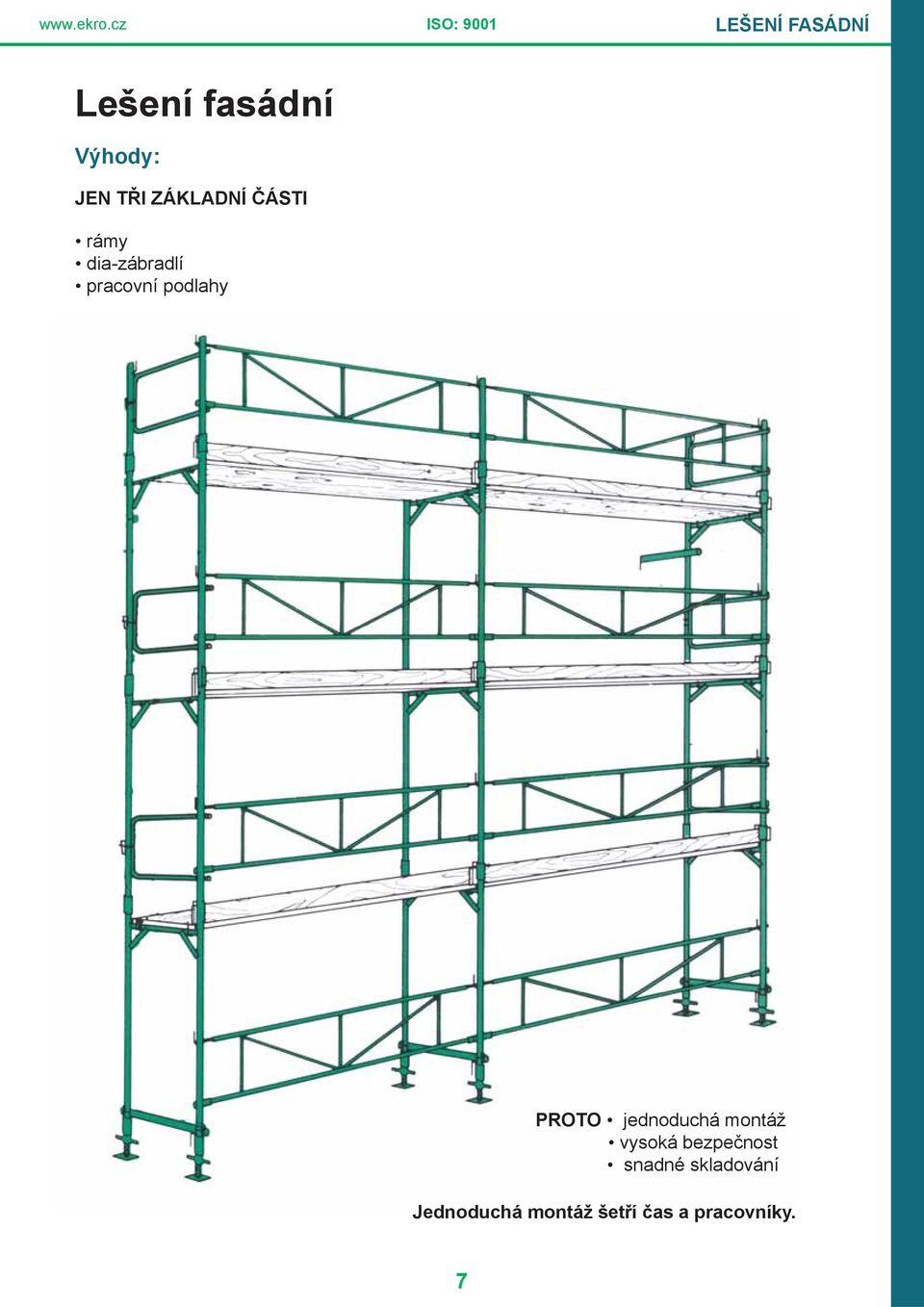

7 ISO: 9001 LEŠENÍ FASÁDNÍ Lešení fasádní Výhody: JEN TŘI ZÁKLADNÍ ČÁSTI rámy dia-zábradlí pracovní podlahy PROTO jednoduchá montáž vysoká bezpečnost snadné skladování Jednoduchá montáž šetří čas a pracovníky. 7 7

8 LEŠENÍ FASÁDNÍ ISO: 9001 tel./fax: Rám 65 14,40 kg Rám 85 20,60 kg Polorám 65 11,00 kg Polorám 85 14,30 kg Teréní rám 65 2m 23,00 kg Teréní rám 85 2m 29,70 kg Zúžený rám 65 25,40 kg Dia Zábradlí 2,5m 10,40 kg Dia Zábradlí 1,25m 5,90 kg Pracovní podlaha 65/2,5m 25,00 kg Pracovní podlaha 65/1,25m 13,00 kg Pracovní podlaha 85/2,5m 31,00 kg Pracovní podlaha 85/1,25m 16,00 kg Pracovní podlaha s průlezem 65/2,5m 22,60 kg Pracovní podlaha s průlezem 85/2,5m 35,20 kg Žebřík k pracovní podlaze s průlezem 11,00 kg Zarážka pracovní podlahy 2,5m 6,30 kg Čelní zarážka 65/85 1,60 kg Sloupek zábradlí 2,60 kg Čelní zábradlí 65 4,00 kg Čelní zábradlí 85 4,50 kg Vyrovnávací šroub 5-30cm 3,50 kg Vyrovnávací šroub 5-65cm 3,85 kg Patka 1,00 kg Kolečko s patkou a brzdou 6,80 kg 8

9 ISO: 9001 LEŠENÍ FASÁDNÍ Otočné rameno 19,00 kg VZ Konzole 30/65/85 7,00 kg Otočná spojka 1,75 kg Pevná spojka 1,50 kg Příhradový vazník 65/85 5m 58,10 kg Příčník k příhradovému vazníku 65 2,90 kg Příčník k příhradovému vazníku 85 4,00 kg Pasážový rám 150cm pro dvě pracovní podlahy 65 37,00 kg Pasážový rám 190cm pro dvě pracovní podlahy kg Nastavovací spojka 1,30 kg Kotevní tyč 50cm 3,50 kg Kotevní tyč 100cm 4,70 kg Kotevní tyč 150cm 6,05 kg VZ Nastavitelná podpěra 3,10-4,70m 21,00 kg Podpěra pro osazení pracovní podlahy v libovolné výšce 65 3,90 kg Podpěra pro osazení pracovní podlahy v libovolné výšce 85 4,20 kg Příčník 65 3,30 kg Pojízdný stabilizátor 14,20 kg Příčník 85 3,60 kg VZ Pojistka rámu 0,15 kg 9 9

10 LEŠENÍ FASÁDNÍ ISO: 9001 tel./fax: Skladové a transportní palety Skladová paleta pro 40 ks lešenových rour Stojací Skladová paleta (pro 40 ks) Skladová paleta 100/80 pro 50 ks stropních podpěr Skladová paleta 100/ Skladová paleta 150/80 pro dlouhé podpěry, dřevěné nosníky Skladová paleta 150/ Skladová paleta pro lešenové rámy pro rámy šíře cm pro ks rámů lešení Skladová paleta pro lešenové rámy (18-20 ks) 10

11 ISO: 9001 SCHODIŠŤOVÉ VĚŽE Schodišťová věž Schodišťová věž 11 11

12 POJÍZDNÉ MONTÁŽNÍ LEŠENÍ ISO: 9001 tel./fax: Pojízdné montážní lešení Šířka 0,65 cm Délka 2,5 m Pro informaci: Poměr výšky a nejmenší výložné šířky musí být: a) v uzavřených prostorech ne víc než 4:1 b) na otevřeném prostranství ne více než 3:1 Ve výložné šířce je zahrnuto i vyložení podpěr a ramen 12

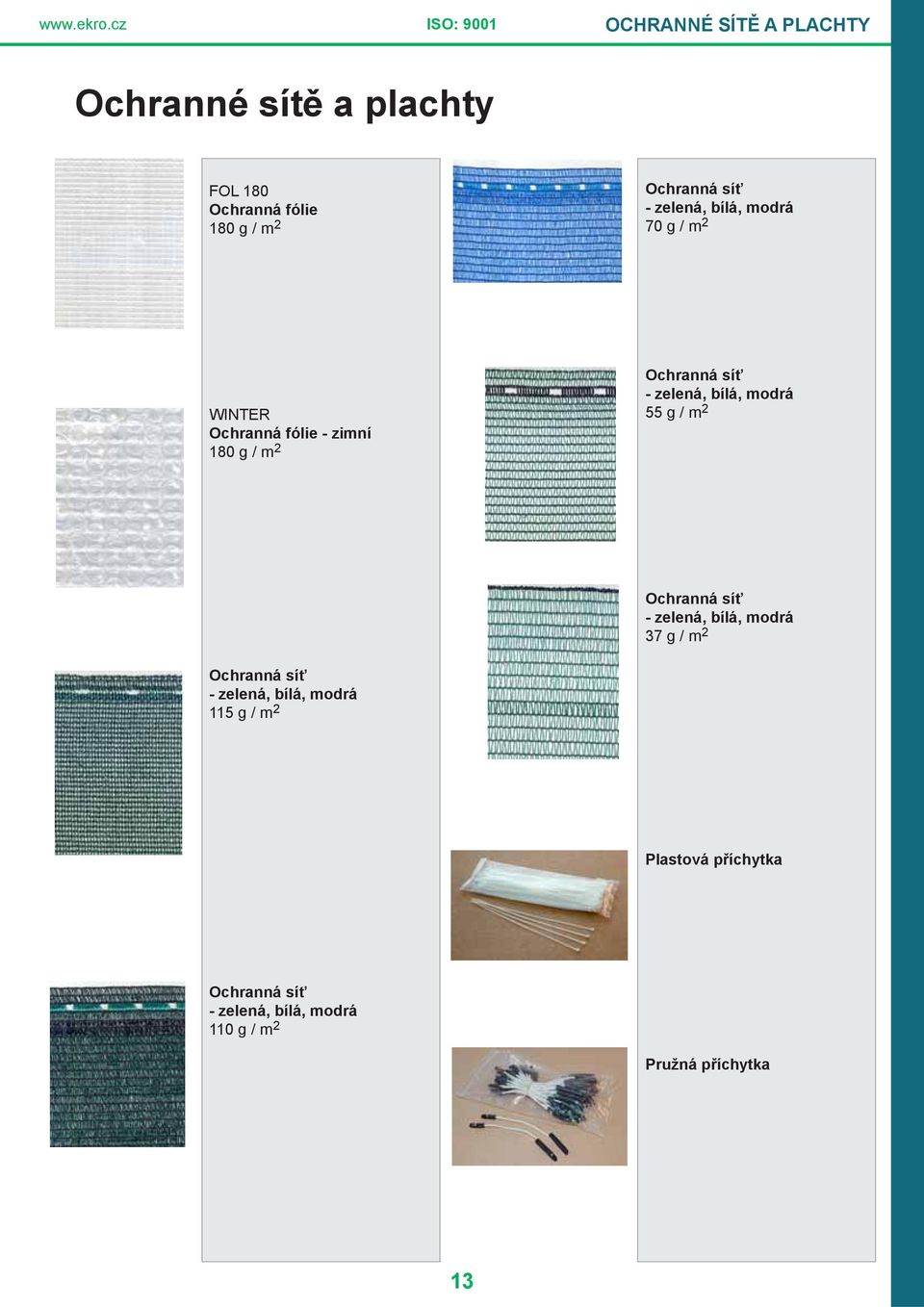

13 ISO: 9001 OCHRANNÉ SÍTĚ A PLACHTY Ochranné sítě a plachty FOL 180 Ochranná fólie 180 g / m 2 Ochranná síť - zelená, bílá, modrá 70 g / m 2 WINTER Ochranná fólie - zimní 180 g / m 2 Ochranná síť - zelená, bílá, modrá 55 g / m 2 Ochranná síť - zelená, bílá, modrá 37 g / m 2 Ochranná síť - zelená, bílá, modrá 115 g / m 2 Plastová příchytka Ochranná síť - zelená, bílá, modrá 110 g / m 2 Pružná příchytka 13 13

14 14

15 2 STROPNÍ BEDNĚ NÍ EKRO STAVEBNÍ PODPĚRY NOSNÍKY, BEDNĚNÍ

16 EKRO STAVEBNÍ PODPĚRY ISO: 9001 tel./fax: EKRO stavební podpěry Podpěry EURO - Stabil s bezpečnostní pojistkou, krytý závit - odolný proti znečištění Podpěra EURO-Stabil 1,80-3,00 m 13,9 kg Podpěra EURO-Stabil 2,00-3,46 m 15,5 kg Podpěra EURO-Stabil 2,50-4,20 m 18,5 kg Stabilizační trojnožka pro trubky mm provedení pozink VZ Stabilizační trojnožka 11,00 kg Hlavice pro HST VZ Hlavice pozink 5,00 kg Podpěra EURO-Stabil 3,02-4,72 m 20,3 kg Hlavice pro H20 Šikmá podpěra Pro tahové a tlakové zatížení Hlavice pozink 0,72 kg Vnitřní průměr: 48 mm Vnější průměr: 55 mm Rozsah nastavení: 2,10-3,60 m 2,40-4,20 m 3,20-5,60 m Pružinová závlačka 0,17 kg 16

17 ISO: 9001 EKRO STAVEBNÍ PODPĚRY Nosníky, bednění Dřevěný nosník H20 katalogové číslo 48 Délky: 245 cm, 290 cm, 330 cm, 360 cm, 390 cm Dřevěné nosníky jsou dodávány: s plastovým ukončením se zaobleným ukončením 3vrstvá šalovací deska katalogové číslo 48 3vrstvá šalovací deska se dodává ve 2 kvalitativních třídách Kvalita A 150 cm, 200 cm, 250 cm, 300 cm Kvalita B 200 cm, 250 cm 17 17

18 18

19 3 GEDA SHOZY STAVEBNÍ SUTI GEDA STAVEBNÍ VÝTAHY LEŠENÁŘSKÉ VRÁTKY

20 SHOZY ISO: 9001 tel./fax: Shozy stavební suti GEDA Stavební shozy GEDA mají přednosti výrobků z umělé hmoty: jsou nehlučné, lehké, snadno přepravitelné, rychle a snadno montovatelné. Stavební shozy GEDA jsou vyrobeny z otěruvzdorné umělé hmoty a na vnitřní straně shozu jsou svislá žebra, takže se sut vlastního potrubí nedotýká. Až po obroušení žeber se začne odírat vlastní stěna shozu. Užití je možné až do 40m výšky GEDA 1,1 skluzavka stavební suti (nárazuvzdorný materiál) s pozinkovaným řetězem 11,5 kg 1935 GEDA - PRIMO 1,2 skluzavka stavební suti s pozinkovaným řetězem 10 kg Příslušenství: 1921 Plnící trychtýř (plastový) 0,6 9 kg 1922 Odbočka (nárazuvzdorný mat.) s pozinkovaným řetězem a plnícím hrdlem 0,6 m 18 kg Upevňovací prostředky: 1907 Ruční vrátek, délka lana 21m. 26 kg 1908 Ruční vrátek, délka lana 41m. 33 kg 1913 Prachová manžeta 0,5 kg 1917 Plachta na kontejnejr 6x3m s manžetou 12,5 kg 1918 Vodící kruh (k odklonu skluzavky do kontejneru) + dvě perlonová lana 3,5 kg 1919 Protiotěrová vložka 8 kg 1903 Sada řetězů 200 cm (2ks) s karabinami: k upevnění na lešení k upevnění proti větru 2 kg 1904 Rámy skluzavky: k upevnění na lešení k upevnění proti větru 11 kg 1902 Parapetní svorka 21 kg 1906 Rámy na sedlovou střechu 18 kg 1911 Rámy na plochou střechu 33 kg 1912 Závaží 12 kg pro rámy na plochou střechu do 13m, do 26m-8ks, do 40m-10ks 12 kg 1924 GEDA - skluzavka suti ALU s pozinkovaným řetězem a karabinami 11 kg 20

21 ISO: 9001 ŠIKMÉ STAVEBNÍ VÝTAHY Šikmé stavební výtahy GEDA lift 200 standart GEDA lift 250 comfort GEDA fixlift 250 Šikmé stavební výtahy GEDA-LIFT prokazují svojí mnohostrannou využitelnost jak při renovacích interiérů, tak i při opravách střech. Šetří námahu, čas i peníze. Pokrývačům a řemeslníkům nabízí osvědčený výtah pomoc v každé situaci. Šikmé stavební výtahy GEDA - FIXLIFT nabízí dvoustupňovou rychlost zdvihu, čímž se stává nepostradatelným pomocníkem zvláště pro pokrývače. Nosnost 150/200 kg, rychlá instalace, užití do max. 19m. Šikmé stavební výtahy GEDA: 2030 Stavební výtahy GEDA lift 200 Standard Nosnost 200 kg (max 19m) 1kW, 230V, 50Hz 88 kg 2032 Stavební výtahy GEDA lift 250 Comfort Nosnost 250 kg (max 19m) 1,3kW, 230V, 50Hz Rychlost zdvihu 30m/min 88 kg 2034 Stavební výtahy GEDA FIXLIFT 250 Nosnost 250 kg (max 19m) 0,6kW, 230V, 50Hz 2 rychlosti zdvihu 19/38m/min 88 kg Základní jednotka obsahuje: lano 43m, koncový spínač 21m, ovládání s 5m kabelem, standartní sáně, hlavový díl, základový díl 2m 21 21

22 ŠIKMÉ STAVEBNÍ VÝTAHY ISO: 9001 tel./fax: Žebříkový díl 200kg m s maticemi 10 kg m s maticemi 5,5 kg 2829 Prodlužovací trubka k podpěře žebříku 4 kg 2830 Krosna pro desky s podpěrou 40 kg Žebříkový díl 250kg m s maticemi 22 kg m s maticemi 6kg 5643 Hliníková teleskopická podpěra do 5,7m 11 kg 2804 Prodlužovací kabel 5 - kolíkový 5 kg 2817 Závěs na vědro k nasazení na koš 6,5 kg 2818 Sklopná korba 64 kg 2822 Podvozek s odlehčením kol 12 kg 2823 Rozvaděč proudu pro malé stavby 8 kg 2855 Výklopné sáně 45 kg 2856 Skopná korba pro výklopné sáně (2855) 31 kg 2860 Dopravník na tašky s ochrannou mříží 40 kg 2877 Pevně nastav. zalom. díl st. 14 kg 2884 Krosna na střešní tašky 11 kg 2886 Podvozek pro ruční přesun 5,5 kg 2893 Universální koš 33 kg 2894 Dopravní plošina s bočnicemi 34 kg 2824 Kabelový buben se 33m lanem, 3x2,5mm 8 kg 2828 Stavitelný zalomený díl stupňů 16,5 kg 22

23 ISO: 9001 SLOUPOVÉ STAVEBNÍ VÝTAHY Sloupové stavební výtahy 200Z 300Z Nové Sloupové výtahy s hliníkovými stožárem 300Z GEDA mají výhody spočívající v jednoduchosti stavby, vysoké bezpečnosti provozu a stabilitě. Rezerva statického zařízení je 1,5 násobek nosnosti. Sloupové stavební výtahy GEDA jsou ideální pro pronájem i trvalé využití na stavbách. Prostorná otočná nakládací plošina s nasazovacím rámcem pro lešenové díly, se sklopným nájezdem a ochranou při montáži. Pádová brzda reagující na rychlost, kontrolka přetížení, montážní ovládání s přepínačem montáž / provoz a praktická zásuvka. Koncový spínač s nájezdovou plošinou, koncový spínač nahoře a dole. Integrovaný nouzový spínač nahoře a dole s ochranou proti přetížení. Bezpečnostní zastavení 2 m nad zemí. Sloupové stavební výtahy 300Z - technické parametry: 2511 Stavební výtahy GEDA 300Z (230V) Nosnost 300kg Maximální výška 50m Rychlost zdvihu 20m/min 1,5kW,230V, 50Hz Základní jednotka -jako 200Z 200 Příslušenství k základu (230V): 2560 Kabelový zásobník 25m 27 kg 2561 Kabelový zásobník 50m 37 kg 2531 Stavební výtahy GEDA 300Z (380V) Nosnost 300kg Maximální výška 100m Rychlost zdvihu 30m/min 2,5kW,380V, 50Hz Základní jednotka -jako 200Z 215 Příslušenství k základu (380V): 2570 Kabelový zásobník 25m 36 kg 2571 Kabelový zásobník 50m 48 kg 2572 Kabelový zásobník 75m 60 kg 2573 Kabelový zásobník 100m 72 kg 2526 Klec 1,4 x 0,75 x 1,1/1,8m 60 kg 1748 Hliníkový stožár 2m 25 kg 1749 Hliníkový stožár 1m 14 kg 1765 Kotevní prvek stožáru 4 kg 1787 Sada kotevních trubek s otoč.patkami 8,4 kg 2539 Vodič kabelu 1,5 kg 1177 Patrová zábana 54 kg Patrový koncový vypínač 2 kg 2520 Transportní podvozek 80km/hod 135 kg 23 23

24 SLOUPOVÉ STAVEBNÍ VÝTAHY ISO: 9001 tel./fax: Sloupové stavební výtahy GEDA 500 Z/ZP Stavební výtah GEDA 500Z si v posledních letech vydobyl dobré jméno jako spolehlivý partner pro stavaře. Jeho prostorná nákladní plošina s nosností 500kg nabízí místo pro dvě velká kolečka nebo dvě velké palety, stejně jako možnost upevnění neskladných materiálů. Model Geda 500ZP je navíc uzpůsoben pro přepravu nákladu i osob. Rychlost zdvihu 12/24 m/min., maximální dopravní výška 100 m, výkon motoru 3,0/6,1 kw/ 400 V/50 Hz. Základní rám se čtyřmi nastavitelnými patkami a základním sloupem 2,3 m. Elektronicky jištěná osobo-nákladní plošina 1,6 x 1,4 x 1,1/1,8 m ve třech variantách Stavební výtahy GEDA 500Z/P transportní plošina s ocelovými stožáry pro přepravu osob a materiálu Nosnost 500kg Maximální výąka 100m 2,8/5,5kW, 380V, 50Hz Rychlost zdvihu 12/30m/min Základní jednotka obsahuje: Základní rám se čtyřmi vyrovnávacími patkami + zákl.stožár 2,3m Podvozek s motorem 2,8/5,5kW, koncový vypínač, spínač s akustickým signálem pro bezpečné zastavení 2m nad zemí, montážní ovladač+pracovní zásuvka 230V, ovladač 5m, patrová zábrana, vypínaní přetížení 415 kg 1043 Klec A 1,6 x 1,4 x 1,1/1,8 375 kg 1044 Klec B 1,6 x 1,4 x 1,1/1,8 375 kg 1045 Klec C 1,6 x 1,4 x 1,1/1,8 420 kg 1153 Kabelový zásobník 25m 50 kg 1155 Kabelový zásobník 75m 80 kg 1156 Kabelový zásobník 100m 95 kg 1150 Ocelový stožár 1,5m 40 kg 1134 Sada kotvení (kaľdých 6m) 30 kg 1191 Sada prodlužovacích trubek na kotvení 16 kg 1165 Vodič kabelů 4 kg 1197 Montážní plošina (montuje se na klec, použití při montáži výtahu ke zdi) 40 kg 1177 Patrová zábrana 54 kg 1181 Transportní podvozek 80km/hod 230 kg 1154 Kabelový zásobník 50m 65 kg 24

25 ISO: 9001 LEŠENÁŘSKÉ VRÁTKY Lešenářské vrátky PRIMO STAR 200 Lešenářské vrátky GEDA PRIMO STAR 200 se se svými čtyřmi způsoby upevnění a mnohostrannými prostředky nakládky dají použít všude až do výšky 50m. Otočné rameno, rozkládací a nastavitelné do 3 možných poloh při vykládce 80-92,5-105 cm. Vzhledem k možnosti vysunutí otočného ramene od 80 do 105 cm je možná vykládka i ve velmi úzkých oknech. Nosnost 200kg, rychlá instalace, speciální otočný rám, 26m nebo 51m lana, závěsný hák, ovládání 10m kabelem, koncový vypínač, ochrana proti přetížení. Lešenářské vrátky PRIMO STAR 200-1kW, 230 V, 50Hz, 200kg, rychlost zdvihu 22m/min 1257 s lanem 25m 52 kg 1258 s lanem 50m 54 kg 1860 Držák na lešení 16 kg 1861 Držák do okna 30 kg 1862 Rozpěrka mezi podlahu a strop 60 kg 1863 Konstrukce na ploché střechy 96 kg Příslušenství pro zvedání: 1810 Nosič na dvě vědra 4,4 kg 1811 Kruh na kbelíky (pro 4 kbelíky) 9 kg 1814 Výklopný kbelík 16 kg 1815 Zásobník na maltu 23 kg 1816 Koš na cihly 62x32x50cm s paletou 20 kg 1817 Řetězový nosič 4 kg 1819 Nosič desek 24 kg 1820 Přepravní koš 92x57x44cm s paletou 38 kg 7234 Drátěné lano 26m x 5mm 2,6 kg Drátěné lano 51m x 5mm 5,1 kg 1812 Nosič kbelíků (pro 4 kbelíky) 4 kg 1813 Vědro 35 l 9,5 kg 25 25

26 LEŠENÁŘSKÉ VRÁTKY ISO: 9001 tel./fax: Lešenářské vrátky GEDA mini 60 S Lešenářské vrátky GEDA mini 60S jsou osvědčenými vrátky pro lešenáře. Pohonná jednotka se jednoduchým způsobem upevní dole na lešení a při stavbě nebo bourání lešení stačí umístit rameno na nejvyšší patro lešení. Nosnost 60kg, rychlá instalace, speciální otočný rám pro stavbu lešení: 51m nebo 81m lana, ovládání 10m kabelem, automatický koncový vypínač, ochrana proti přetížení. Lešenářské vrátky GEDA mini 60 S - bez otočného ramene, 0,25/0,75kW, 230V, 50Hz, 60kg, 2 rychlosti zdvihu 23 a 69m/min m lana, rot.jímač a hák, s ovladačem 10m 45 kg m lana, rot.jímač a hák, s ovladačem 10m 51 kg 5711 Otočné rameno 11,5 kg PŘÍSLUŠENSTVÍ PRO ZVEDÁNÍ: 1408 Hák na díly lešení 0,5 kg 3066 Lano s oky 5mm, délka 35cm (k zavěšení více háků na díly lešení) 0,1 kg 1432 Zvedací smyčka 1,5m (pro dopravu prac.plošin apod) 0,4 kg 1827 Hákový nosič (pro 5 háků na díly lešení) 2,3 kg PŘÍSLUŠENSTVÍ: 1433 Dálkový ovladač 30m 8 kg 1434 Dálkový ovladač 50m 13 kg 1409 Adaptér (pro přichycení výkyvného ramene na sloupek lešení) 0,6 kg 1429 Bezpečnostní třmenový zámek (třmen objímá sloupek lešení) 1,3 kg 2824 Prodlužovací kabel 33m 8 kg 1407 Držák výkyvného ramene (k zavěšení v lib.patře lešení) 8 kg Drátěné lano 51m x 4,5mm 4 kg Drátěné lano 81m x 4,5mm 5,8 kg 1810 Nosič kbelíků (pro dva kbelíky) 4 kg 26

27 ISO: 9001 LEŠENÁŘSKÉ VRÁTKY Lešenářské vrátky GEDA maxi 120 S Lešenářské vrátky GEDA maxi 120S se liší od GEDA mini 60S silnějším motorem a nižší rychlostí. Pohonná jednotka se jednoduchým způsobem upevní dole na lešení a nahoře se umístí otočné rameno vrátku. Maximální pracovní výška je 40m s výše umístěným motorem až 76m. Nosnost 120kg, rychlá instaalce, speciální otočný rám pro stavbu lešení: 51m nebo 81m lana, ovládání 10m kabelem, automatický koncový vypínač, ochrana proti přetížení. Lešenářské vrátky GEDA maxi 120 S - bez otočného ramene, 0,45/l,35kW, 230V, 50 Hz, 12kg, 2 rychlosti zdvihu 20 a 60 m/min 1297 S lanem 51m a ovladačem 10m 1298 S lanem 81m a ovladačem 10m 52 kg 54 kg 1815 Zásobník na Maltu 23 kg 1816 Koš na cihly 62 x 32 x 50cm s paletou 20 kg 1282 Speciální otočné rameno 21 kg 1266 Otočné rameno PŘÍSLUŠENSTVÍ PRO ZVEDÁNÍ: 1408 Hák na díly lešení 19 kg 0,5 kg 3066 Lano s oky 5mm, délka 35cm (k zavěšení více háků na díly lešení) 0,1 kg 1432 Zvedací smyčka 1,5m (pro dopravu prac. plošin apod.) 0,4 kg 1827 Hákový nosič (pro 5 háků na díly lešení) 2,3 kg 1817 Řetězový nosič 1819 Nosič desek 1820 Přepravní koš 92 x 57 x 44cm s paletou 4 kg 24 kg 38 kg 1433 Dálkový ovladač 30m 8 kg 1434 Dálkový ovladač 50m 13 kg 1409 Adaptér (pro přichycení výkyvného ramene na sloupek lešení) 0,6 kg 1429 Bezpečnostní třmenový zámek (třmen objímá sloupek lešení) 1,3 kg 1811 Kruh na kbelíky (pro 4 kbelíky) 9 kg 2824 Prodlužovací kabel 33m 8 kg 1812 Nosič kbelíků (pro 4 kbelíky) 4 kg Drátěné lano 51m x 4,5mm 4 kg 1814 Výklopný kbelík 16 kg Drátěné lano 81m x 4,5mm 6,8 kg 27 27

28 28

29 V Ě ŽE HLINÍKOVÉ VĚŽE POJÍZDNÉ LEŠENÍ EUROSTANDARD POJÍZDNÉ LEŠENÍ RIDOTTO EURO

30 VĚŽE ISO: 9001 tel./fax: Věže Hliníkové LEŠENÍ SE ŠÍŘKOU PODLAHY 0,7 m Velikost lešení 0,7 x 1,5 m Pracovní výška m 2,80 5,00 7,00 9,00 Výška lešení m 1,80 4,00 6,00 8,00 Výška pracovní podlahy m 0,80 3,00 5,00 7,00 Šířka základny m 0,70 1,50 1,50 2,80 Váha kg 24,00 61,90 95,10 119,30 Objednávkový modul A A+B A+B+C A+B+C+D Velikost lešení 0,7 x 2,0 m Pracovní výška m 2,80 5,00 7,00 9,00 12,00 Výška lešení m 1,80 4,00 6,00 8,00 11,00 Výška pracovní podlahy m 0,80 3,00 5,00 7,00 10,00 Šířka základny m 0,70 1,65 1,65 2,80 2,80 Váha kg 29,40 83,10 125,30 163,10 221,40 Objednávkový modul A A+B A+B+C A+B+C+D A+B+C+D+E Velikost lešení 0,7 x 2,0 m Pracovní výška m 2,80 5,00 7,00 9,00 12,00 Výška lešení m 1,80 4,00 6,00 8,00 11,00 Výška pracovní podlahy m 0,80 3,00 5,00 7,00 10,00 Šířka základny m 0,70 1,65 1,65 2,80 2,80 Váha kg 53,00 106,00 153,00 181,10 248,90 Objednávkový modul A A+B A+B+C A+B+C+D A+B+C+D+E Lešení Favorit Modul A+B+C LEŠENÍ SE ŠÍŘKOU PODLAHY 1,35 m Možnost pohybu lešení po základovém rámu Velikost lešení 1,35 x 2,0 m Pracovní výška m 2,80 5,00 7,00 9,00 12,00 Výška lešení m 1,80 4,00 6,00 8,00 11,00 Výška pracovní podlahy m 0,80 3,00 5,00 7,00 10,00 Šířka základny m 0,70 1,65 1,65 2,80 2,80 Váha kg 61,90 119,50 198,20 237,30 307,80 Objednávkový modul A A+B A+B+C A+B+C+D A+B+C+D+E Velikost lešení 1,35 x 2,0 m Pracovní výška m 2,80 5,00 7,00 9,00 12,00 Výška lešení m 1,80 4,00 6,00 8,00 11,00 Výška pracovní podlahy m 0,80 3,00 5,00 7,00 10,00 Šířka základny m 0,70 1,65 1,65 2,80 2,80 Váha kg 69,00 132,40 219,20 262,40 341,60 Objednávkový modul A A+B A+B+C A+B+C+D A+B+C+D+E Propracovaný systém rychlouzávěrů a propojovacích objímek pro sestavení bez nářadí 30

31 ISO: 9001 VĚŽE Modulová hliníková lešení Favorit Pracovní výšky 3,00 až 12,00 Stabilní a lehká pojízdná hliníková lešení založená na stavebnicovém principu. Možnost výběru šířky 0,70 m a 1,35 m Možnost výběru délky pracovní podlahy 1,50 m, 2,00 m a 2,50 m Možnost dodatečného zvýšení lešení přídavnými moduly. Odpovídá normě HD 1004 Možnost stranového pohybu po základovém rámu. Třída lešení 2, zatížitelnost 150 kg / m². Rychlé sestavení bez potřeby nářadí - nasazovací spojení a rychlouzávěry. Lešení s výškou 8,00 a 11,00 m jsou vybavena trojúhelníkovými výškově nastavitelnými podpěrami Kolečko 150 mm s brzdou 1.590,- Výškově nastavitelné kolečko Závaží 10 kg Kotva do zdi Závaží 10 kg 890, Kotva do zdi 1.190, Nástupní třmen 1.190,

32 POJÍZDNÉ LEŠENÍ ISO: 9001 tel./fax: Pojízdné lešení 548 HD EUROSTANDARD VARIABILNÍ POJÍZDNÉ LEŠENÍ Z PEVNOSTNÍ POZINKOVANÉ OCELI S VELKOU STABILITOU BEZ NUTNOSTI UKOTVENÍ - PRO PROFESIONÁLNÍ POUŽITÍ Pojízdné lešení splňuje normy ČSN EN1004:2005, ČSN EN 1298:1996, ČSN :2005 ČSN :1978 Zkušební certifi kát č. 235/049/2005, vydaný Výzkumným ústavem bezpečnosti práce, Jeruzalémská 9, Praha 1 32

33 ISO: 9001 POJÍZDNÉ LEŠENÍ Pojízdné lešení 548 HD EUROSTANDARD Třída lešení: 3=2,0 kn/m2 Rozměr obdélníkové základny a pracovní podlážky 2,0 x 1,2 m. Přednosti: Bezpečnost / stabilita / variabilita / rychlost montáže / praktičnost / trvanlivost / ideální váha Maximální pracovní výška dle normy ČSN EN 1004:2005: 13,30 m při použití v interiéru 12,10 m při použití v exteriéru Lešení je ideální k použití na obklady stropů montáže a opravy instalací montáže sádrokartonu provádění údržby a oprav dokončovací práce a další stavební, malířské, natěračské a montážní práce Rozkládací základna je opatřena polyamidovými kolečky o průměru 200 mm s brzdami, výškově (0-16 cm) stavitelnými patkami základového, rozšiřujícího nosníku. Vhodné umístění a pevné uchycení pojezdových koleček umožňuje snadný a bezpečný posun lešení. Pevnost a stabilita lešení je garantována vzpěrami ve tvaru písmena X jejich snadnou montáží pomocí pohyblivých křídlových úchytek, dále pomocí pevných výškově stavitelných patek základového nosníku a stabilizátorů, ketré umožňují rozšířit základnu až do velikosti 3,5 x 3,5 m. Ocelový pozinkovaný rám lešení je tvořen trubkovými sloupky o průměru 48 mm a protiskluzovými příčkami z oválných trubek o velikosti 40 x 20 mm, které slouží i jako žebřík k výstupu. Výstup a sestup se provádí z vnitřní strany lešení. Pracovní podlážky s průlezem se umisťují ve vzájemné vzdálenosti max. 4m. Na poslední modul je nutno připevnit ochranné zábradlí a ve vzdálenosti 1 m od vrcholu lešení instalovat pracovní podlážku. Ochranným středovým zábradlím musí být opatřeno každé mezipodlaží. Pracovní podlážka o nosnosti 480 kg se skládá z: 1 ks hlavního rámu z nosníků z pozinkované oceli s dřevěnou podlážkou včetně dvířek 2ks dřevěných desek o rozměru 2000 x 270 x 45 mm 4 ks nožních zábran ze dřeva a oceli Modul Celk. výška věže SESTAVENÍ A VÝŠKY Výška prac. podlážky Pracovní podlážky Stabilizátory č. m m ks ks 1 1, ,75 1, ,95 2, ,15 4, ,35 5, (m 2,55) 6 7,55 6, (m 2,55) 7 8,75 7, (m 2,55) 8 9,95 8, (m 2,55) 9 11,15 10, (m 2,55) 10 12,35 11, (m 2,55) 33 33

34 POJÍZDNÉ LEŠENÍ ISO: 9001 tel./fax: Pojízdné lešení 529 HD RIDOTTO EURO VARIABILNÍ POJÍZDNÉ LEŠENÍ Z PEVNOSTNÍ POZINKOVANÉ OCELI S VELKOU STABILITOU BEZ NUTNOSTI UKOTVENÍ - PRO PROFESIONÁLNÍ POUŽITÍ Pojízdné lešení splňuje normy ČSN EN1004:2005, ČSN EN 1298:1996, ČSN :2005 ČSN :1978 Zkušební certifi kát č. 235/049/2005, vydaný Výzkumným ústavem bezpečnosti práce, Jeruzalémská 9, Praha 1 34

35 ISO: 9001 POJÍZDNÉ LEŠENÍ Pojízdné lešení 529 HD RIDOTTO EURO Třída lešení: 2 = 1,5 kn/m2 Rozměr obdélníkové základny a pracovní podlážky 1,6 x 0,8 m. Přednosti: Bezpečnost / stabilita / variabilita / rychlost montáže / praktičnost / trvanlivost / ideální váha Lešení je ideální k použití na obklady stropů montáže a opravy instalací montáže sádrokartonu provádění údržby a oprav dokončovací práce a další stavební, malířské, natěračské a montážní práce Konstrukce lešení se skládá z prefabrikovaných částí. Základna - báze, má 4 polyamidová kolečka o průměru 40 mm opatřená bezpečnostní brzdou. Výškově (0-16 cm) stavitelné patky základového, rozšiřujícího nosníku a stabilizátory zabezpečují velmi dobrou rovnováhu a dodávají konstrukci vysokou pevnost a stabilitu. Montáž a demontáž je velmi snadná, provádí se bez použití nářadí. Jednotlivé moduly jsou tvořeny: nosným rámem o výšce 1,40 m (0,80 m)* se sloupky o průměru 40 mm opatřené příčkami z oválných trubek o velikosti 30x 20 mm vyrobených z protiskluzového šagrénového materiálu, které slouží i jako žebřík k výstupu, výstup a sestup se provádí z vnitřní strany lešení spojovacími součástmi, středním zábradlím, horním pracovním zábradlím pevnými vzpěrami ve tvaru písmena X, se snadnou montáží pomocí úchytek s pohyblivými křidélky pracovní podlážkou o nosnosti 190 kg, která se skládá z: 1 ks hlavního rámu z nosníků z pozinkované oceli s dřevěnou podlážkou včetně dvířek 1 ks dřevěné desky o rozměru 1600 x 240 x 45 mm 4 ks nožních zábran ze dřeva a oceli Modul Celk. výška věže SESTAVENÍ A VÝŠKY Výška prac. podlážky Pracovní podlážky Stabilizátory č. m m ks ks 1 1, ,30 2, ,80 3, ,30 5, ,80 6, Standardní rám 1,40 x 0,80 m *Menší rám 0,80 x 0,80 m 35 35

36 36

37 VŠE PRO STAVBU MOBILNÍ OPLOCENÍ LEŠEŇOVÉ KOZY EKRO FIX DICHTFIX

38 MOBILNÍ OPLOCENÍ ISO: 9001 tel./fax: Mobilní oplocení s příslušenstvím BB 0380 Mobilní oplocení F2 3,5m délka 350cm, výška 200cm bez háků a ok 18,5 kg Mobilní oplocení F2 3,5m BB 0381 Mobilní oplocení F2 3,5m délka 350cm, výška 200cm s háky a oky 18,5 kg Mobilní oplocení F2 3,5m BB 0386 Mobilní oplocení F1 3,5m délka 350cm, výška 120cm s háky a oky 15,3 kg Mobilní oplocení F1 3,5m (výška 120 cm) BB 0384 Mobilní oplocení F2 2,2m délka 220cm, výška 200cm bez háků a ok 16,5 kg Mobilní oplocení F2 2,2m (výška 200 cm) BB 0382 Branka pro pěší výšky 1m délka 120cm, výška 200cm 12,5 kg Branka pro pěší výšky 1m Hák a oko Hák a oko 38

39 ISO: 9001 MOBILNÍ OPLOCENÍ PŘÍSLUŠENSTVÍ: BB 0373 Betonová nosná patka 35,5 kg Betonová nosná patka Recyklovaná nosná patka BB 0374 Reyklovaná nosná patka 25 kg BB 0354 Bezpečnostní svorka 0,4 kg Bezpečnostní svorka + její užití BB 0355 Otočný kloub (pro branky) 1,1 kg Skladová a přepravní paleta TP 25 Otočný kloub (pro branky) BB 0396 Skladová a přepravní paleta TP25 pozink pro 25 ks mobilního oplocení 350x200cm 99 kg Trojúhelníková podpěra Trojúhelníková podpěra + její užití Zajištění proti vysazení Zajištění proti vysazení + použití Kotvící zemní úchyt Kotvící zemní úchyt 39 39

40 LEŠEŇOVÉ KOZY ISO: 9001 tel./fax: Lešeňové kozy Zvláště stabilní Přestavitelné a skládací lešenová koza Gr. I 0,85-1,45 m 18,00 kg lešenová koza Gr.II 1,00-1,80 m 20,00 kg lešenová koza Gr III 1,20-2,20 m 23,00 kg s úchytem pro zábradlí lešenová koza Gr IV 1,50-2,80 m 27,00 kg Pracovní šíře 125 cm Stavitelná výška po 10 cm Max. zatížení 6kN při zatížení na celou šíři 40

41 ISO: 9001 EKRO FIX EKRO FIX Inovační pracovní a ochranný systém, který roste s Vaší stavbou Se sklopným zábradlím Pracovní podlaha a sklopné zábradlí tvoří pouze jeden díl: Ukázky EKRO FIX se sklopným zábradlím Pracovní podlahy délka 450cm a 300cm Překladové podlahy délka 200cm Nejlepší roh na stavbě délka 300cm Sklopné zábradlí: Sklopka s 50cm vysokým ochranným bokem a zábradlím, všechny dřevěné díly jsou impregnovány, železné části jsou zinkovány Ukázky EKRO FIX se sklopným zábradlím - Sklopní zábradlí - Pracovní podlahová plocha - Detail zábradlí se sklopkou - Nosník H20 nebo dřevěný hranol - Možnost prostrčit lešeňovou trubku Nosnost 3kN/m2 Pracovní šířka 150cm Jednotná vzdálenost konzolí 150cm 41 41

42 DICHTFIX ISO: 9001 tel./fax: DICHTFIX DICHTFIX je izolační systém proti vodě velmi rozšířený v zemích EU. 1. Krátký informační popis: Příklad aplikace Složení DICHTFIXu tvoří pozinkovaný plech se speciální chemickou vrstvou, která svými vlastnostmi vytváří dokonalé chemické spojení s betonem.dichtfix může být použit do tlaku 2 Baru. Je odolný proti všem organickým znečištěním odpadních vod. Největší výhody DICHTFIXu spočívají ve spolehlivosti a bezpečnosti těsnících míst, v jednoduché montáži a tím i značné úspoře fi nančních prostředků. 2. Produkt: Díly DICHTFIXu jsou potaženy chemickou vrstvou. Spojení dílů DICHTFIXu zaručuje dokonalou pevnost proti posunutí ve spoji a proti sesychání betonu. K zadržení vody o tlaku 2 Baru postačuje vrstva 3 cm betonu. Vysoká pružnost povrchu zabraňuje možné netěsnosti při pohybu betonových dílů. Jednotlivé díly DICHTFIXu jsou oboustranně potaženy dělenou ochrannou fólií, která se odstraňuje těsně před betonováním. 3. Využití a použití: DICHTFIX se může použít při izolaci všech horizontálních, nebo vertikálních spár až do 20 m vodního sloupce. DICHTFIX je díky své odolnosti proti organicky znečištěným odpadním vodám vhodný, mimo jiné také pro čističky odpadních vod atd. 42

43 ISO: 9001 DICHTFIX 4. Výhody DICHTFIXu: - rychlé a spolehlivé utěsnění všech pracovních spár, žádné složité zahraňování betonu, - průběžné elastické těsnění proti tlakové (do tlaku 2 Baru) i netlakové vodě spojením čerstvého betonu s díly DICHTFIXu, - povrch DICHTFIXu je odolný proti všem organicky znečištěným vodám, - jednoduchá a rychlá montáž 2 m dlouhých dílů ještě před betonováním, - jednoduché a jisté spojení DICHTFIXu v bodech křížení, - speciální chemický povrch zaručuje jistotu spojení betonu k DICHTFIXu při dobetonování komplexním povrchem dílů DICHTFIXu, - spojení dilatačních spár je speciálním napojením bezproblémové. 5. Místa (body), způsoby použití: Spára: stěna podlaha (základ) při tlak. i netlak. vodách. Spára: stěny (stěna podlaha) stropní oblast. Spojení při zhotovení základů, rohových styků. Spojení při zhotovení základů, rohových styků a základových zlomů. 6. Montáž, příprava: Montáže jednotlivých dílů prvků se provádí pomocí držáků na armaturách podlahových desek, nebo přichycením ve stěnách, stěnách podlahách, podlahové základové spáry. V místech dobetonování se musí odstranit ochranná fólie. Spojení dílů se provádí 5 cm dlouhým překrytím a zajišťuje se držákem. Rohy jsou na místě pravoúhle zahnuty. Vrchní folie chrání DICHTFIX před znečištěním při dobetonování prvního dílu. Snímá se těsně před betonováním druhého dílu. Rádi Vám poskytneme doplňující informace a technické listy

44 44

45 MONTÁŽNÍ NÁVOD NÁVOD NA MONTÁŽ

46 NÁVOD NA MONTÁŽ ISO: 9001 tel./fax: Návod na montáž 1. rozestavět vyrovnávací šrouby ve vzdálenosti 2,5m 2. nasadit rámy na vyrovnávací šrouby 3. zavěsit DIA zábradlí 4. nasadit další rám a spojit s DIA zábradlím 5. pokračovat postavením dalších polí lešení 6. zavěsit pracovní podlahu 7. pokračovat v celé pracovní délce 8. vyrovnat v podélném směru 46

47 ISO: 9001 NÁVOD NA MONTÁŽ 9. vyrovnat v příčném směru 10. nasadit rámy v dalším podlaží 11. spojit rámy DIA zábradlím 12. osadit podlahu s průlezem a žebříkem 13. zakotvit dle kotvícího schématu 14. sklonit žebřík u pracovní podlahy s průlezem 15. vystoupit do dalšího patra 16. v posledním patře osadit sloupky zábradlí 47 47

48 NÁVOD NA MONTÁŽ ISO: 9001 tel./fax: DIA zábradlí zavěsit na sloupky zábradlí 18. osadit čelní zábradlí 19. osadit zarážky pracovní podlahy 20. osadit čelní zarážky pracovní podlahy 21. dle návodu osadit příčníky (lešení vyšší než 10m) 22. vzorové lešení smontováno, aby vyhovělo platným normám a bezpečnosti práce Při dodržení montážního postupu, smontované lešení bude odpovídat platným normám a bezpečnostním předpisům. 48

49 OSTATNÍ EKRO - STAVEBNÍ PŘÍSLUŠENSTVÍ BALKONY EKRO SPECIAL - DALŠÍ VYUŽITÍ VINIČNÍ ALTÁN A VÍNO Z GRÉBOVKY

50 EKRO - STAVEBNÍ PŘÍSLUŠENSTVÍ tel./fax: EKRO - Stavební příslušenství CAMAC stavební vrátky NTC válce MASTER topidla NTC pěchy MASTER odvlhčovače vzduchu NTC řezače spár NTC vibrační desky LESCHA míchačky betonu HONDA elektrocentrály Výrobky je možno objednat v e-shopu na kde je uvedena kompletní nabídka výrobků, vč. technické specifi kace. 50

51 BALKONY Balkony Informace na

52 EKRO SPECIAL - DALŠÍ VYUŽITÍ tel./fax: EKRO Special Další využití našeho lešení Systémové lešení EKRO má využití i pro: Reklamní kampaně Llibovolné atypické konstrukce outdoor reklamy nosiče textilních bannerů hypercube billboardy Sportovní a kulturní akce stavba multifunkčních jevištních konstrukcí i pro vytvoření diváckých prostorů systémy pro adrenalinové sporty Využití pro filmové a televizní společnosti stavba dekorací podpora osvětlení a kamerových systémů Redbull Střelecký ostrov GO Eurotel Beach volejbal Václavské náměstí Beach volejbal Staroměstské náměstí Mystic Cup Štvanice 1996 Výcvikový trenažér JAKUB 52

53 VINIČNÍ ALTÁN Vinič ní altán a víno z Grébovky Ochutnejte víno z originální vinice Gröbovka, stejně jako císař Karel IV., který před 650 lety, pro potěchu svou a svých poddaných, tyto vinice založil. Viniční altán Havlíčkovy sady 1369 Gröbovka, Praha 2 tel.: , info@vinicni-altan.cz otevírací doba: po ne hod w w w. v i n i c n i - a l t a n. c z 53 53

54 POZNÁMKY ISO: 9001 tel./fax:

55 55 55

56 EKRO CZ s.r.o. Sídlo společnosti: Jihozápadní IV. 2363/ Praha 4 Obchodní kancelář: Wenzigova Praha 2 tel./fax: info@ekro.cz Prodejní a skladový areál: Průmyslová Stránčice tel./fax: sklad@ekro.cz Slovensko: EKRO Slovakia, s.r.o. Kopčianská Bratislava 56
