1 Adsorpční sušič CONCEPT WVModular

2 CONCEPT WVModular Adsorpční sušič Nová generace patentovaných adsorpčních sušičů firmy ZANDER s teplou regenerací za vakua je výsledkem nepřetržitého výzkumu a vývoje, založeného na mnohaletých zkušenostech získaných od uživatelů takovýchto zařízení po celém světě. Jméno firmy ZANDER je synonymem toho nejlepšího, co existuje v oboru zpracování stlačeného vzduchu. Nová řada sušičů CONCEPT WVModular se k této tradici připojuje optimální účinností a spolehlivou, trvale vysokou kvalitou. Tato úroveň kvality se odráží v hlavním parametru vysušeného stlačeného vzduchu tlakového rosného bodu, jenž je měřitelný a prokazatelný. Nominální rosný bod tlakového vzduchu ze sušičů CONCEPT WVModular zůstává za provozu trvale stálý, což je v současných systémech stlačeného vzduchu velmi důležitá vlastnost. Stálé provozní hodnoty rosného bodu se dosahují použitím dvou vrstev sušicí náplně a vakuovou regenerací. Tento způsob regenerace s aktivním ohřevem a intenzívním ochlazováním, podle provozního postupu vyvinutého firmou ZANDER, se v technické praxi stává novým standardem pro sušiče s tepelnou regenerací. Adsorpce Sušicí náplň do sebe váže a zadržuje vlhkost z nasyceného stlačeného vzduchu. Dlouholetá zkušenost firmy ZANDER s navrhováním a výrobou sušičů vzduchu s teplou regenerací vyústila v ideální kombinaci vysokého výkonu a dlouhodobé provozní životnosti. Nejefektivnějším typem je takové sorpční lože, v němž se kombinuje odolnost náplně vůči vodě a její vysoká sorpční účinnost. Sušicí náplň těchto nových sušičů vede ke snížení energetických nákladů, k delší provozní životnosti a k trvale nízkému tlakovému rosnému bodu vysušeného vzduchu. Regenerace Kombinací regenerace za vakua s přiměřeným ohřevem regeneračního vzduchu a ekonomickým poměrem sušicí náplně se dosahuje optimální účinnosti a dlouhodobě stabilní hodnoty tlakového rosného bodu vzduchu na výstupu ze sušiče.

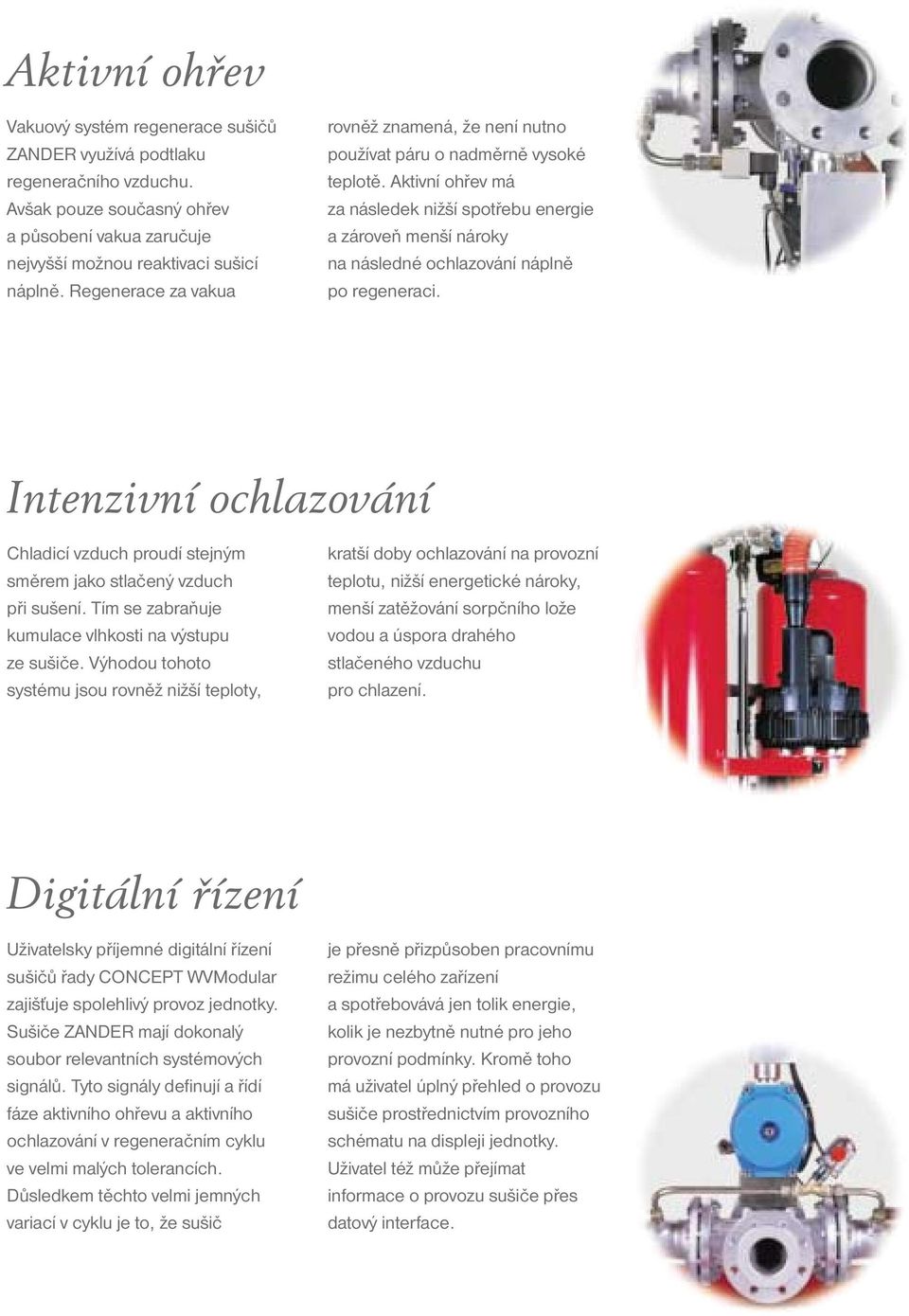

3 Aktivní ohřev Vakuový systém regenerace sušičů ZANDER využívá podtlaku regeneračního vzduchu. Avšak pouze současný ohřev a působení vakua zaručuje nejvyšší možnou reaktivaci sušicí náplně. Regenerace za vakua rovněž znamená, že není nutno používat páru o nadměrně vysoké teplotě. Aktivní ohřev má za následek nižší spotřebu energie a zároveň menší nároky na následné ochlazování náplně po regeneraci. Intenzivní ochlazování Chladicí vzduch proudí stejným směrem jako stlačený vzduch při sušení. Tím se zabraňuje kumulace vlhkosti na výstupu ze sušiče. Výhodou tohoto systému jsou rovněž nižší teploty, kratší doby ochlazování na provozní teplotu, nižší energetické nároky, menší zatěžování sorpčního lože vodou a úspora drahého stlačeného vzduchu pro chlazení. Digitální řízení Uživatelsky příjemné digitální řízení sušičů řady CONCEPT WVModular zajišťuje spolehlivý provoz jednotky. Sušiče ZANDER mají dokonalý soubor relevantních systémových signálů. Tyto signály definují a řídí fáze aktivního ohřevu a aktivního ochlazování v regeneračním cyklu ve velmi malých tolerancích. Důsledkem těchto velmi jemných variací v cyklu je to, že sušič je přesně přizpůsoben pracovnímu režimu celého zařízení a spotřebovává jen tolik energie, kolik je nezbytně nutné pro jeho provozní podmínky. Kromě toho má uživatel úplný přehled o provozu sušiče prostřednictvím provozního schématu na displeji jednotky. Uživatel též může přejímat informace o provozu sušiče přes datový interface.

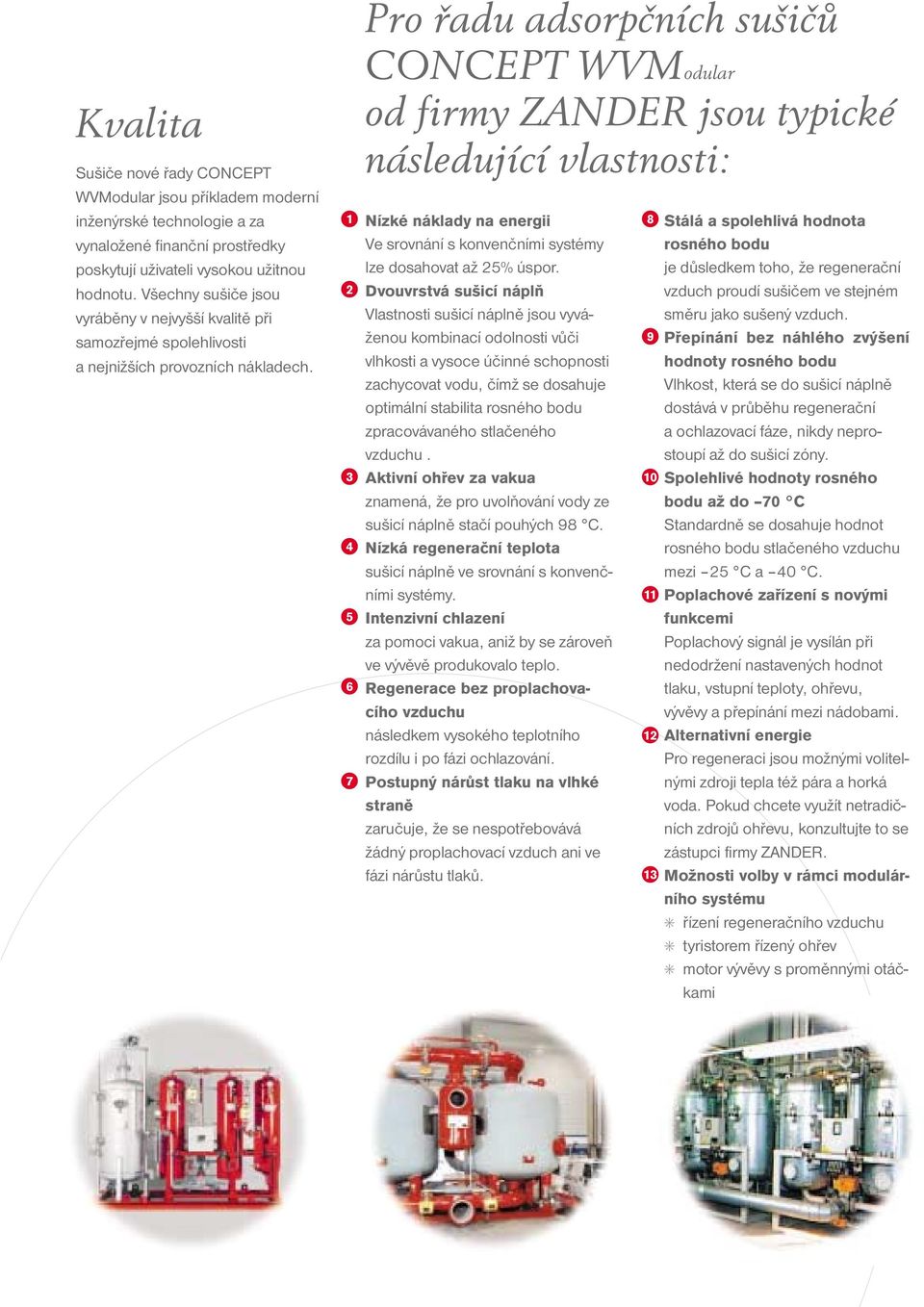

4 Kvalita Sušiče nové řady CONCEPT WVModular jsou příkladem moderní inženýrské technologie a za vynaložené finanční prostředky poskytují uživateli vysokou užitnou hodnotu. Všechny sušiče jsou vyráběny v nejvyšší kvalitě při samozřejmé spolehlivosti a nejnižších provozních nákladech. Pro řadu adsorpčních sušičů CONCEPT WVModular od firmy ZANDER jsou typické následující vlastnosti: 1 Nízké náklady na energii 8 Stálá a spolehlivá hodnota 2 Ve srovnání s konvenčními systémy lze dosahovat až 25% úspor. Dvouvrstvá sušicí náplň Vlastnosti sušicí náplně jsou vyváženou kombinací odolnosti vůči 9 rosného bodu je důsledkem toho, že regenerační vzduch proudí sušičem ve stejném směru jako sušený vzduch. Přepínání bez náhlého zvýšení 3 vlhkosti a vysoce účinné schopnosti zachycovat vodu, čímž se dosahuje optimální stabilita rosného bodu zpracovávaného stlačeného vzduchu. Aktivní ohřev za vakua 10 hodnoty rosného bodu Vlhkost, která se do sušicí náplně dostává v průběhu regenerační a ochlazovací fáze, nikdy neprostoupí až do sušicí zóny. Spolehlivé hodnoty rosného znamená, že pro uvolňování vody ze sušicí náplně stačí pouhých 98 C. Nízká regenerační teplota sušicí náplně ve srovnání s konvenčními systémy. Intenzivní chlazení za pomoci vakua, aniž by se zároveň ve vývěvě produkovalo teplo. Regenerace bez proplachovacího vzduchu následkem vysokého teplotního rozdílu i po fázi ochlazování. Postupný nárůst tlaku na vlhké straně zaručuje, že se nespotřebovává žádný proplachovací vzduch ani ve fázi nárůstu tlaků bodu až do 70 C Standardně se dosahuje hodnot rosného bodu stlačeného vzduchu mezi 25 C a 40 C. Poplachové zařízení s novými funkcemi Poplachový signál je vysílán při nedodržení nastavených hodnot tlaku, vstupní teploty, ohřevu, vývěvy a přepínání mezi nádobami. Alternativní energie Pro regeneraci jsou možnými volitelnými zdroji tepla též pára a horká voda. Pokud chcete využít netradičních zdrojů ohřevu, konzultujte to se zástupci firmy ZANDER. Možnosti volby v rámci modulárního systému řízení regeneračního vzduchu tyristorem řízený ohřev motor vývěvy s proměnnými otáčkami

5 Technická data typ CONCEPT kapacita (m 3 /h)* připojení DN A = šířka B = výška C = hloubka hmotnost [kg] elektr. příkon [kwh/h] WVM ,1 WVM ,8 WVM ,2 WVM ,7 WVM ,9 WVM ,8 WVM ,3 WVM ,1 WVM ,5 WVM ,9 WVM ,5 WVM ,9 WVM ,8 WVM ,3 WVM ,3 WVM ,2 WVM ,6 WVM ,3 WVM ,9 WVM ,4 kapacita v m 3 /h se vztahuje na tlak 1 bar abs. podle DIN 7183 Příklady výpočtu: a) Zpracovávaný stlačený vzduch výkonnost 3000 m 3 /h tlak (přetlak) 5 bar g max.vstupní teplota +30 C tlakový rosný bod 25 C faktor T/p ztabulky výkonnost faktor T/p = Vyšší výkonnosti a nižší rosné body (-70 C) na vyžádání. Konverzní faktor T/p pro výpočet velikosti sušiče při různých teplotách a tlacích tlak [bar g] T [ C] ,69 0,90 1,02 1,06 1,17 1, ,44 0,62 1,00 1,05 1,16 1, ,28 0,42 0,59 0,70 0,79 0,88 0, m 3 /h = 3750 m 3 /h zvolte typ CONCEPT WVM 410 b) Výpočet maximálního průtoku průtok x faktor T/p = 4100 x = 3280 m 3 /h B c) Použitelná rezerva výkonu maximální výkonnost skutečná výkonnost 3280 m 3 /h 3000 m 3 /h = 280 m 3 /h A C Vyhrazujeme si právo změnit konstrukci a rozměry. Váš odborný prodejce: CONCEPT WVM CZ 8/2001
