1 Autodesk Revit Building Začínáme s aplikací Autodesk Revit Building Duben 2006

2 Copyright 2006 Autodesk, Inc. Všechna práva vyhrazena Tato publikace ani její části nesmí být reprodukovány v žádné podobě, žádným způsobem a pro žádný účel. SPOLEČNOST AUTODESK, INC. NEPOSKYTUJE K TĚMTO MATERIÁLŮM ŽÁDNÉ PŘEDPOKLÁDANÉ ANI EXPLICITNĚ VYJÁDŘENÉ ZÁRUKY, VČETNĚ PŘEDPOKLÁDANÝCH OBCHODNÍCH ZÁRUK A ZÁRUKY VHODNOSTI PRO DANÝ ÚČEL. UZNÁVÁ A ZPŘÍSTUPŇUJE TYTO MATERIÁLY POUZE ZA ZDE POPSANÝCH PODMÍNEK. SPOLEČNOST AUTODESK, INC. NENÍ V ŽÁDNÉM PŘÍPADĚ ZODPOVĚDNÁ ZA MIMOŘÁDNÉ, NEPŘÍMÉ, NÁHODNÉ NEBO NÁSLEDNÉ ŠKODY VZNIKLÉ KOUPÍ NEBO POUŽITÍM TĚCHTO MATERIÁLŮ. JEDINÁ A VÝHRADNÍ ODPOVĚDNOST SPOLEČNOSTI AUTODESK, INC., BEZ OHLEDU NA FORMU ČINNOSTI, NEPŘESAHUJE KUPNÍ CENU ZDE POPSANÝCH MATERIÁLŮ. Společnost Autodesk, Inc. si vyhrazuje právo na revizi a vylepšení produktů, jak uzná za vhodné. Tato publikace popisuje stav produktu v době publikování a nemusí obsahovat informace o produktu vždy v budoucnosti. Obchodní známky společnosti Autodesk Níže jsou uvedeny registrované obchodní známky společnosti Autodesk, Inc. v USA a dalších zemích: AutoCAD, Autodesk, Autodesk Inventor, Autodesk (logo) a Revit. Obchodní známky třetích stran Všechny ostatní známky, názvy výrobků a obchodní známky jsou majetkem příslušných vlastníků. Autorská práva k softwaru třetích stran ACIS Copyright Spatial Corp. Portions Copyright 2002 Autodesk, Inc. AccuRender je registrovaná obchodní známka společnosti Robert McNeel and Associates. ArchVision, realpeople a RPC jsou registrované obchodní známky nebo obchodní známky společnosti ArchVision, Inc. Použito se svolením 2003 American Society of Heating, Refrigerating and Air-Conditioning Engineers, Inc. ( Copyright 1997 Microsoft Corporation. Všechna práva vyhrazena. International CorrectSpell Spelling Correction System 1995 od Lernout & Hauspie Speech Products, N.V. Všechna práva vyhrazena. InstallShield 3.0. Copyright 1997 InstallShield Software Corporation. Všechna práva vyhrazena. Přesné barvy naleznete v aktuálních publikacích PANTONE Color Publications. PANTONE a ostatní obchodní známky společnosti Pantone, Inc. jsou vlastnictvím společnosti Pantone, Inc. Pantone, Inc., 2002 Portions Copyright Arthur D. Applegate. Všechna práva vyhrazena. Části tohoto softwaru vychází z práce Independent JPEG Group. Písma z knihovny písem Bitstream typeface library copyright Typové řezy z Payne Loving Trust Všechna práva vyhrazena. Dokumentace a nápověda byly vytvořeny v aplikaci Idiom WorldServer. Vydavatel: Použití, kopírování nebo poskytování informací vládou USA podléhá omezením, předloženým v dokumentu FAR (Práva pro komerční počítače omezená na software) a DFAR (Práva na technická data a počítačový software), podle použitelnosti

3 Obsah Kapitola 1 Začínáme Úvod Vytvoření projektu Tvorba stěn Vytvoření terénu Přidání vnějších stěn Přidání střechy Přidání podlah Přidání vnitřních stěn Přidání dveří Přidání oken Přidání obvodového pláště Připojení stěn ke střeše Úprava krytého vstupu Přidání šikmé podlahy Přidání schodiště a zábradlí Úprava střechy Dokumentace projektu Vytvoření studie oslunění Vytvoření výkresu Obsah iii

4 iv Obsah

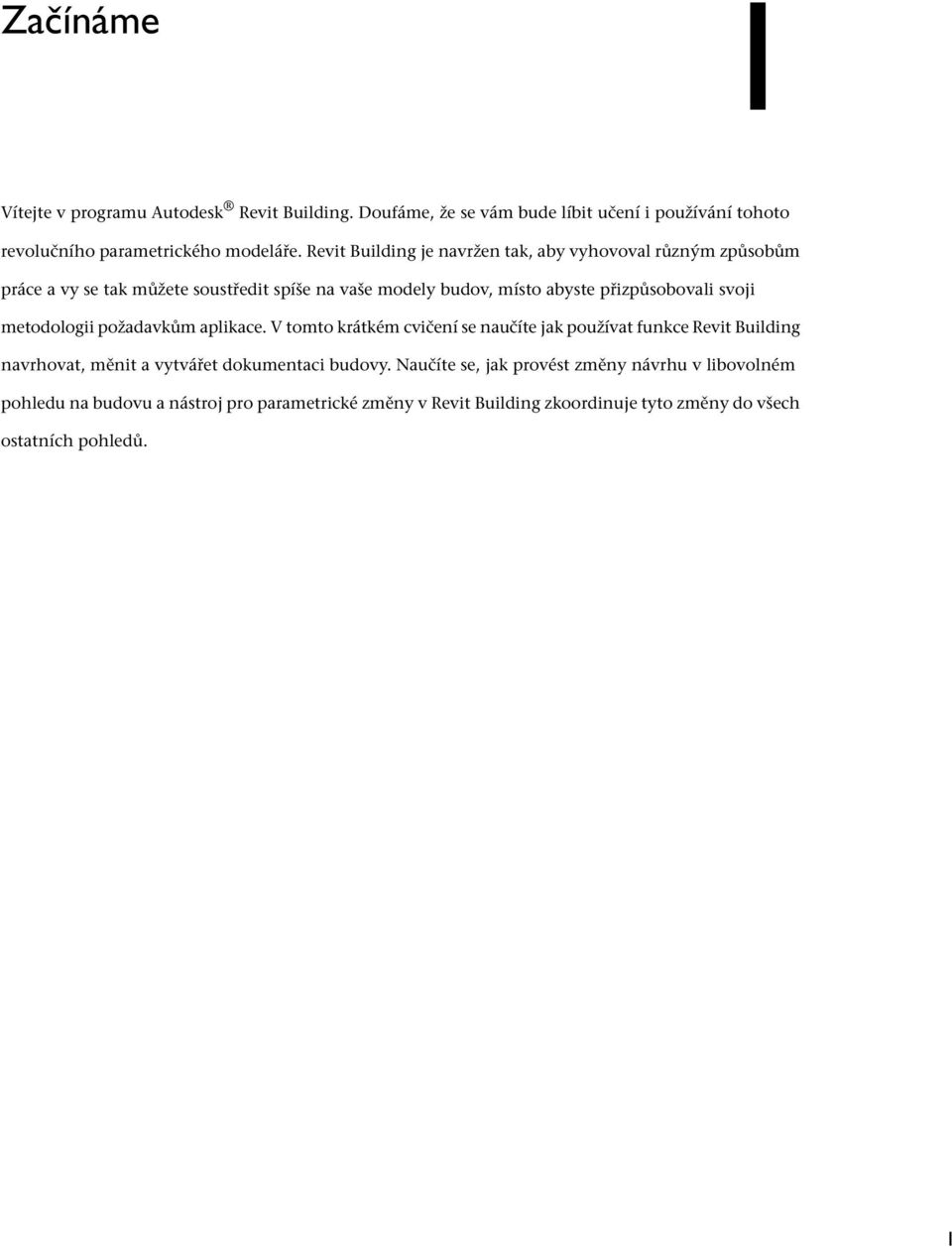

5 Začínáme 1 Vítejte v programu Autodesk Revit Building. Doufáme, že se vám bude líbit učení i používání tohoto revolučního parametrického modeláře. Revit Building je navržen tak, aby vyhovoval různým způsobům práce a vy se tak můžete soustředit spíše na vaše modely budov, místo abyste přizpůsobovali svoji metodologii požadavkům aplikace. V tomto krátkém cvičení se naučíte jak používat funkce Revit Building navrhovat, měnit a vytvářet dokumentaci budovy. Naučíte se, jak provést změny návrhu v libovolném pohledu na budovu a nástroj pro parametrické změny v Revit Building zkoordinuje tyto změny do všech ostatních pohledů. 1

6 Úvod Instalace Předtím než zahájíte cvičení, je nutné software instalovat a registrovat, a to buď jako demoverzi nebo jako komerční verzi. Demoverze funguje jako bezplatný prohlížeč, kde můžete exportovat, tisknout nebo vykreslovat projekty, které jste neupravovali. Britské a metrické konvence Příklady v této příručce uvádějí britské i metrické hodnoty. To znamená, že pokud bude uvedena britská jednotka, vedle ní bude uvedena v hranatých závorkách ([ ]) metrická hodnota. Příklad: odsazení dveří 6'' [150 mm] od konce stěny. Zákazníci používající metrické jednotky by měli používat jen metrické hodnoty uvedené v závorkách; všechny metrické rozměry jsou v milimetrech. Všimněte si, že britské a metrické hodnoty nejsou přímými převody, ale odpovídajícími hodnotami pro vytvoření britského nebo metrického projektu. Seznámení s uživatelským rozhraním Po zobrazení okna aplikace Revit Building se seznamte s jeho různými částmi Hlavní nabídka a panel nástrojů V horní části obrazovky je standardní pruh nabídek obvyklý pro aplikace pracující v systému Microsoft Windows, ze kterých jsou dostupné všechny příkazy aplikace Revit Building. Ikony na panelu nástrojů jsou tlačítka sloužící k provádění běžných příkazů aplikace Revit Building. Paleta Možnosti Pod panelem nástrojů se nachází paleta Možnosti, která zobrazuje různé volby příkazů doplňující aktuální operaci. Jestliže klepnete na Stěna v Konstrukční paletě na levé straně okna aplikace Revit Building, v paletě Možnosti se zobrazí volby vztahující se k příkazu Stěna. 2 Kapitola 1 Začínáme

7 Výběr typu V levé části palety Možnosti je výběr typu - rozbalovací seznam, který nabízí seznam různých typů prvků, které můžete vkládat do projektu. Typ prvku si můžete vybrat tak, že si ho vyberete v rozbalovacím seznamu výběru typu. Tlačítko Vlastnosti Napravo od výběru typu je tlačítko Vlastnosti komponenty., které dialog, v kterém můžete měnit různé parametry vybrané Konstrukční paleta V levé části okna aplikace Revit Building je Konstrukční paleta, která zobrazuje seznam nástrojů dostupných pro aktuálně vybranou kartu. Je tam 10 karet: Základní, Pohled, Modelování, Kreslení, Rendrování, Pozemek, Hmoty, Místnosti a plochy, Konstrukce a Stavba. Pro zobrazení všech karet klepněte pravým tlačítkem na Konstrukční paletu. Kartu zobrazíte klepnutím na její název. Prohlížeč projektu Vpravo od Konstrukční palety je Prohlížeč projektu. Prohlížeč projektu obsahuje seznam všech pohledů, rodin a skupin v projektu. V prohlížeči projektu lze vybrat libovolnou položku. Pohledy se obvykle zobrazují poklepáním na název pohledu v Prohlížeči projektu. Stavový řádek V levém dolním rohu kreslicí plochy se nachází stavový řádek, který zobrazuje stav aktuálního příkazu nebo název zvýrazněného prvku. Panel nastavení pohledu V levém dolním rohu kreslicí plochy, nad stavovým řádkem, se nachází panel nastavení pohledu. Jednotlivé ikony jsou grafické zkratky příkazů pro nastavení pohledu. Jmenovitě to jsou - měřítko, úroveň detailu, styl zobrazení modelu, stínování, ořezová oblast a dočasně skrýt/izolovat. Některé pohledy jako výkresy, schémata a rendrované pohledy mají jen některé z těchto ikon. Začínáme Když jste nyní prozkoumali rozhraní, můžete vytvořit první projekt. V tomto projektu použijete některé základní příkazy aplikace Revit Building. Cvičení vám ukáže jak je snadné navrhnout jednoduchou budovu bez předchozích zkušeností. Vytvoření projektu V tomto prvním cvičení založíte a pojmenujete projekt a vytvoříte model budovy zobrazený dole. Vytvoření projektu 3

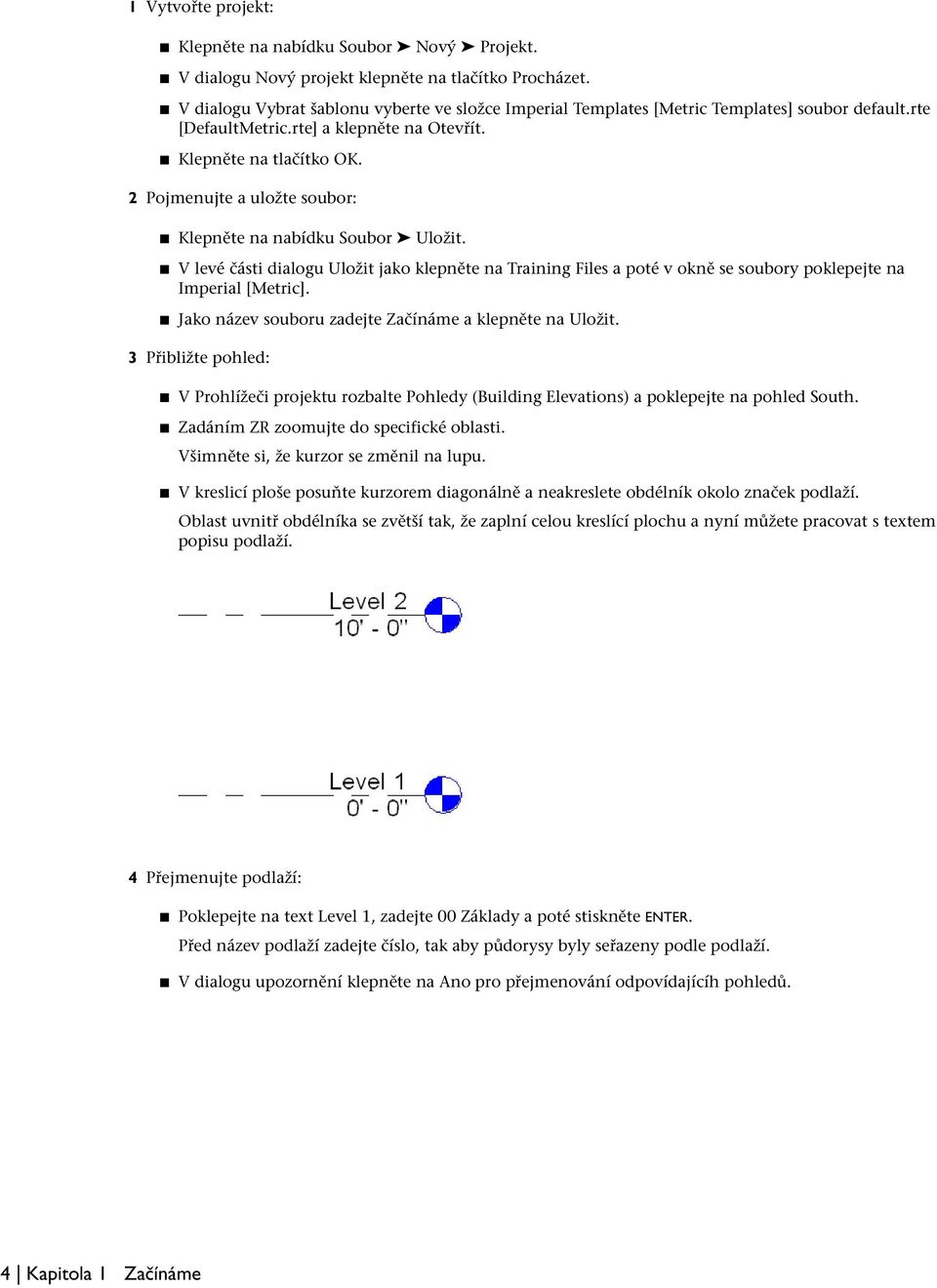

8 1 Vytvořte projekt: Klepněte na nabídku Soubor Nový Projekt. V dialogu Nový projekt klepněte na tlačítko Procházet. V dialogu Vybrat šablonu vyberte ve složce Imperial Templates [Metric Templates] soubor default.rte [DefaultMetric.rte] a klepněte na Otevřít. Klepněte na tlačítko OK. 2 Pojmenujte a uložte soubor: Klepněte na nabídku Soubor Uložit. V levé části dialogu Uložit jako klepněte na Training Files a poté v okně se soubory poklepejte na Imperial [Metric]. Jako název souboru zadejte Začínáme a klepněte na Uložit. 3 Přibližte pohled: V Prohlížeči projektu rozbalte Pohledy (Building Elevations) a poklepejte na pohled South. Zadáním ZR zoomujte do specifické oblasti. Všimněte si, že kurzor se změnil na lupu. V kreslicí ploše posuňte kurzorem diagonálně a neakreslete obdélník okolo značek podlaží. Oblast uvnitř obdélníka se zvětší tak, že zaplní celou kreslící plochu a nyní můžete pracovat s textem popisu podlaží. 4 Přejmenujte podlaží: Poklepejte na text Level 1, zadejte 00 Základy a poté stiskněte ENTER. Před název podlaží zadejte číslo, tak aby půdorysy byly seřazeny podle podlaží. V dialogu upozornění klepněte na Ano pro přejmenování odpovídajícíh pohledů. 4 Kapitola 1 Začínáme

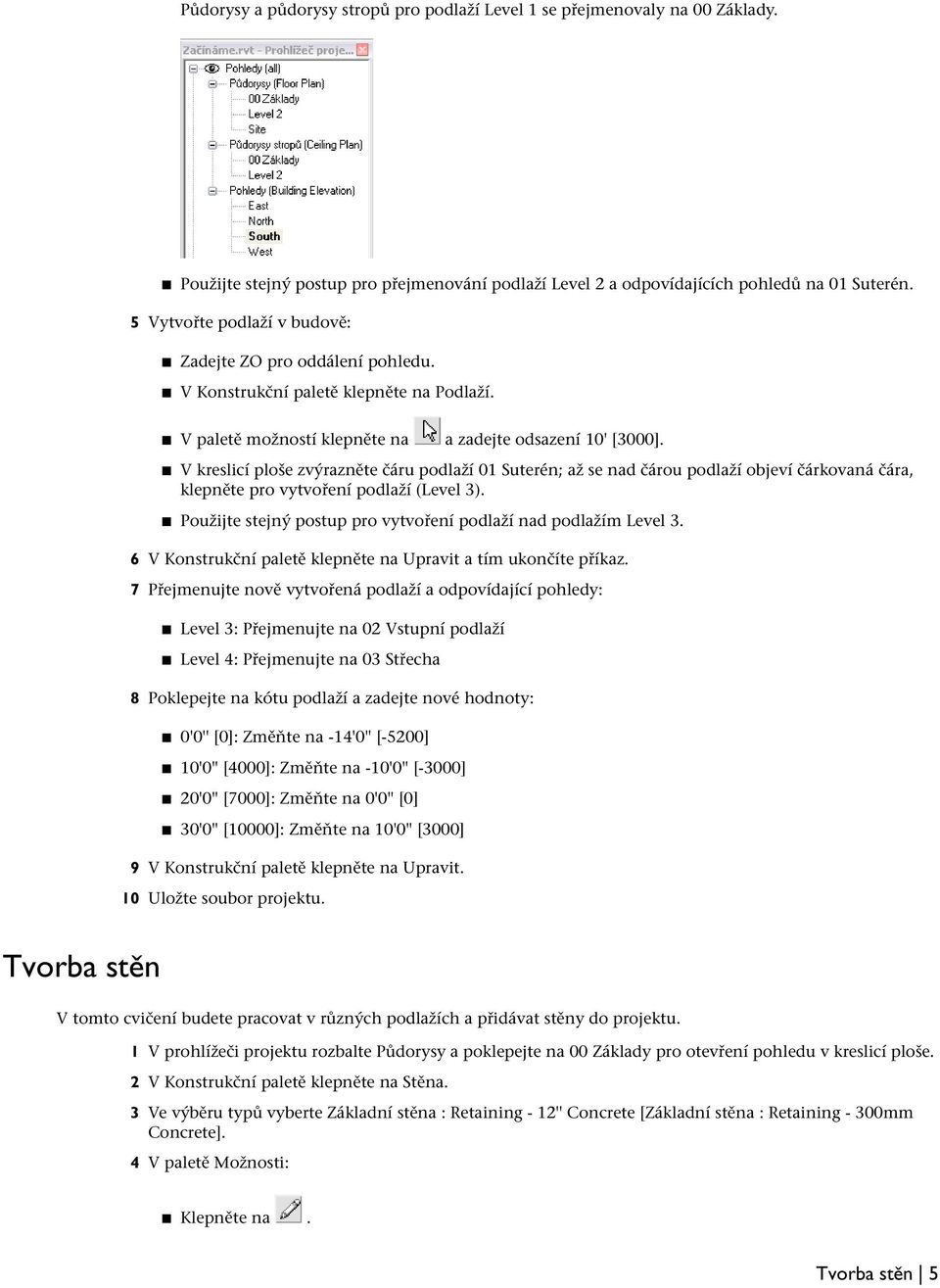

9 Půdorysy a půdorysy stropů pro podlaží Level 1 se přejmenovaly na 00 Základy. Použijte stejný postup pro přejmenování podlaží Level 2 a odpovídajících pohledů na 01 Suterén. 5 Vytvořte podlaží v budově: Zadejte ZO pro oddálení pohledu. V Konstrukční paletě klepněte na Podlaží. V paletě možností klepněte na a zadejte odsazení 10' [3000]. V kreslicí ploše zvýrazněte čáru podlaží 01 Suterén; až se nad čárou podlaží objeví čárkovaná čára, klepněte pro vytvoření podlaží (Level 3). Použijte stejný postup pro vytvoření podlaží nad podlažím Level 3. 6 V Konstrukční paletě klepněte na Upravit a tím ukončíte příkaz. 7 Přejmenujte nově vytvořená podlaží a odpovídající pohledy: Level 3: Přejmenujte na 02 Vstupní podlaží Level 4: Přejmenujte na 03 Střecha 8 Poklepejte na kótu podlaží a zadejte nové hodnoty: 0'0'' [0]: Změňte na -14'0'' [-5200] 10'0'' [4000]: Změňte na -10'0'' [-3000] 20'0'' [7000]: Změňte na 0'0'' [0] 30'0'' [10000]: Změňte na 10'0'' [3000] 9 V Konstrukční paletě klepněte na Upravit. 10 Uložte soubor projektu. Tvorba stěn V tomto cvičení budete pracovat v různých podlažích a přidávat stěny do projektu. 1 V prohlížeči projektu rozbalte Půdorysy a poklepejte na 00 Základy pro otevření pohledu v kreslicí ploše. 2 V Konstrukční paletě klepněte na Stěna. 3 Ve výběru typů vyberte Základní stěna : Retaining - 12'' Concrete [Základní stěna : Retaining - 300mm Concrete]. 4 V paletě Možnosti: Klepněte na. Tvorba stěn 5

10 Jako výšku vyberte 02 Vstupní podlaží. Ujistěte se, že pro čáru tažení je vybráno Osa stěny. Zkontrolujte, zda je zapnutá volba Řetězit. 5 V kreslicí ploše nakreslete v podlaží 00 Základy stěny : Klepněte do pravého dolního rohu pro umístění počátečního bodu stěny. Posuňte kurzor doleva, zadejte hodnotu 40' [12000] a stiskněte ENTER. POZNÁMKA Jednotky není třeba zadávat; Revit Building používá jednotky určené v šabloně projektu. Posuňte kurzor doleva, zadejte hodnotu 22' [6900] a stiskněte ENTER. Posuňte kurzor doprava, zadejte hodnotu 40' [12000] a stiskněte ENTER. 6 V Konstrukční paletě klepněte na Upravit. 7 V Prohlížeči projektu rozbalte Půdorysy a poklepejte na 01 Suterén. 8 V Konstrukční paletě klepněte na Stěna. 9 Ve výběru typů vyberte Základní stěna : Foundation - 12'' Concrete [Základní stěna : Foundation - 300mm Concrete]. 10 V paletě Možnosti vyberte jako Výšku 00 Základy. 11 Nakreslete stěny do suterénu: V kreslicí ploše klepněte na pravý koncový bod jižní stěny pro umístění počátku stěny. Posuňte kurzor doprava, zadejte hodnotu 6' 6'' [1950] a stiskněte ENTER. Posuňte kurzor nahoru, zadejte hodnotu 5' [1500] a stiskněte ENTER. Posuňte kurzor doprava, zadejte hodnotu 10' 6'' [3150] a stiskněte ENTER. Posuňte kurzor nahoru a vyberte průsečík s prodloužením severní stěny. Vyberte pravý koncový bod severní stěny pro dokončení řetězce a napojení stěn. 12 V Konstrukční paletě klepněte na Upravit a tím ukončíte příkaz. Vytvoření terénu V tomto cvičení vytvoříte 3D pohled a přidáte povrch terénu na stavební pozemek. 1 V Prohlížeči projektu rozbalte Půdorysy a poklepejte na 02 Vstupní podlaží. 2 Vytvořte 3D pohled: Na kartě Pohled v Konstrukční paletě klepněte na Kameru. Klepněte do pravého horního rohu kreslicí plochy pro umístění kamery. Klepněte pro umístění cílového bodu, jak je na obrázku. 6 Kapitola 1 Začínáme

11 3D pohled je vytvořen. Pohledy, které vytvoříte se mohou nepatrně lišit od obrázků ve cvičení z důvodu menších rozdílů v umístění kamery. Táhněte za modré kulaté řídící body tak, abyste viděli celou budovu. 3 V Prohlížeči projektu rozbalte 3D pohledy, klepněte pravým tlačítkem na položku 3D Pohled 1 a vyberte položku Přejmenovat. 4 V dialogu Přejmenovat pohled zadejte K budově a klepněte na OK. 5 Vytvořte svažitý terén: V Prohlížeči projektu rozbalte položku Půdorysy a poklepejte na položku Site. Na kartě Pozemek v Konstrukční paletě klepněte na Terén. V paletě Možnosti zadejte do pole Výška hodnotu -0' 6'' [-150]. Vyberte body vlevo od budovy jako na obrázku. V paletě Možnosti zadejte do pole Výška hodnotu -10' [-3000]. Vyberte body jako na obrázku Vytvoření terénu 7

12 Zobrazí se vrstevnice. V paletě Možnosti zadejte do pole Výška hodnotu -11' [-3300]. Vyberte body vpravo od budovy jako na obrázku. V Konstrukční paletě klepněte na Dokončit povrch. 6 Vytvořte základovou desku: V Konstrukční paletě klepněte na Desku a poté na Čáry. V paletě Možnosti klepněte na. Vyberte vnější koncový bod levého dolního rohu budovy jako na obrázku. 8 Kapitola 1 Začínáme

13 Vyberte vnější koncový bod pravého horního rohu budovy. V Konstrukční paletě klepněte na Dokončit náčrt. 7 Otevřete 3D pohled K budově pro zobrazení výsledků. V tomto cvičení jste v Revitu Building vytvořili jednoduchý povrch terénu pomocí výběru bodů. Nicméně ve většině případů dostanete celkovou situaci vytvořenou stavebními inženýry ve formátu DWG, DXF, DGN nebo jako soubor bodů. Tyto soubory můžete importovat do projektu aplikace Revit Building, kde můžete automaticky generovat povrch terénu pomocí nástroje Terén. Přidání vnějších stěn V tomto cvičení budete stavět na základových stěnách. Použijete možnosti kreslení pro vytvoření vnějších stěn přesahujících do podlaří Střecha. 1 Přidejte stěny do vstupního podlaží: V Prohlížeči projektu rozbalte Půdorysy a poklepejte na 02 Vstupní podlaží. V Konstrukční paletě na kartě Základní klepněte na Stěna. Ve výběru typů vyberte Základní stěna: Generic - 6'' [200mm]. V paletě Možnosti vyberte jako Výšku 03 Střecha jako čáru tažení zvolte Plocha nosné části: Vnitřní. Nastavení výšky určuje jak je vysoká stěna a vytváří vztah mezi stěnou a střechou. Poté co nakreslíte stěny, tak když změníte výšku střechy, výška stěny se změní také. Začněte v pravém dolním rohu a vybírejte vnitřní koncové body 3 existujících stěn. V Konstrukční paletě klepněte na Upravit. 2 Přidejte stěny do Suterénu: Otevřte podlaží 01 Suterén. V Konstrukční paletě klepněte na Stěna. V paletě Možnosti vyberte jako výšku 03 Střecha. Přidání vnějších stěn 9

14 Začněte v pravém horním rohu a vybírejte vnitřní koncové body základových stěn. V Konstrukční paletě klepněte na Upravit. 3 Otevřete 3D pohled K budově. Přidání střechy V tomto cvičení vytvoříte střechu pomocí půdorysu vnějších stěn. Během vytváření střechy můžete nastavit odsazení střechy pro vytvoření přesahu. 1 Otevřte půdorys 03 Střecha. 2 Nakreslete hrany střechy: V Konstrukční paletě klepněte na Střecha Střecha v půdorysu a poté klepněte na čáry. V paletě Možnosti ověřte, že je zapnutá volba Definuje sklon. Začněte v pravém dolním rohu a vyberte vnější koncové body jižní stěny. 3 Vytvoření odsazených hran střechy: V paletě Možnosti klepněte na, do pole Odsazení zadejte 3' [900] a vypněte volbu Definuje sklon. V kreslicí ploše zvýrazněte západní stěnu a když se na vnější části stěny objeví čárkovaná čára, klepněte pro umístění hrany střechy. Postup opakujte pro severní a východní stěnu. 4 Dokončete náčrt střechy: V panelu nástrojů Nástroje klepněte na. Pomocí nástroje Prodloužit/Ořezat můžete uzavřít náčrt střechy. Vyberte hranu střechy vpravo a poté vyberte dolní hranu střechy. Opakujte pro levou a dolní hranu střechy. V Konstrukční paletě klepněte na položku Dokončit střechu. 10 Kapitola 1 Začínáme

15 5 Úprava sklonu střechy: Vyberte střechu a klepněte na. V dialogu Vlastnosti prvku v poli Kóty zadejte Úhel sklonu 1'' [10] a klepněte na tlačítko OK. V Konstrukční paletě klepněte na Upravit. 6 Otevřete 3D pohled K budově. Upravte ořezovou oblast tak, aby byla vidět střecha. Přidání podlah V tomto cvičení vytvoříte v budově podlahy. Podlahy v aplikaci Revit Building vytváříte tak, že je neprve načrtnete v editoru náčrtu. Použijete 2 rozdílné volby pro tvorbu náčrtu podlahy, Kreslit a Vybrat čáry. 1 Otevřete půdorys 01 Suterén. 2 Vytvořte podlahu pomocí metody Vybrat čáry: V Konstrukční paletě klepněte na Podlaha a poté klepněte na Čáry. V paletě Možnosti klepněte na a zkontrolujte, zda je Odsazení nastaveno na 0. Začněte severní stěnou a postupně proti směru hodinových ručiček vybírejte vnitřní části stěn. V Konstrukční paletě klepněte na Upravit. 3 Zadejte ZR a přibližte si roh budovy. Pokud čáry podlahy netvoří uzavřenou smyčku, náčrt je neplatný a budete muset čáry upravit. Aby byl náčrt platný, musí čáry tvořit uzavřenou smyčku a nesmí se protínat. Přidání podlah 11

16 4 Vytvořte uzavřený náčrt: V paletě Možnosti klepněte na pro ořezání čar. Ořežte podle potřeby - vybírejte části čar, ketré chcete zachovat. Zadejte ZP k zobrazení předchozího zoomu. V Konstrukční paletě klepněte na Dokončit náčrt. 5 V dialogu upozornění klepněte na Ne. Pokud byste vybrali Ano, stěny končící v podlaží Suterén by byly ořezány k spodní hraně podlahy. 6 Vytvořte podlahu pomocí metody Kreslit čáry: Otevřete půdorys 02 Vstupní podlaží. V Konstrukční paletě klepněte na Podlaha a poté klepněte na Čáry. V paletě Možnosti klepněte na a zkontrolujte, zda je vybrána volba Řetězit. Začněte v levém dolním vnitřním rohu, vyberte dolní koncový bod západní stěny a poté horní koncový bod téže stěny. Posuňte kurzor doprava o 36' [10000] a klepněte pro nakreslení čáry náčrtu. Posuňte kurzor dolů o 16'6'' [5300] pro zarovnání s vnější částí zdi a klepněte pro určení bodu. Posuňte kurzor doprava o 25' [9000] a klepněte. Posuňte kurzor dolů o 4'6' [1300] pro zarovnání s vnitřní částí zdi a klepněte. Posuňte kurzor doleva a vyberte koncový bod v levém dolním rohu budovy pro dokončení náčrtu podlahy. V Konstrukční paletě klepněte na Dokončit náčrt. 7 V dialogu upozornění klepněte na Ne. 8 Prohlédněte si podlahu ve 3D: Otevřete 3D pohled K budově. 12 Kapitola 1 Začínáme

17 Vyberte stěny podle obrázku. V paletě pro nastavení pohledu klepněte na Skrýt/Izolovat Skrýt objekt. Vybrané stěny se dočasně skryjí, takže uvidíte vnitřní podlahy. V paletě pro nastavení pohledu klepněte na položku Styl zobrazení modelu Stínování. V paletě pro nastavení pohledu klepněte na Skrýt/Izolovat Obnovit dočasně skryté/izolované. Přidání vnitřních stěn V tomto cvičení vložíte do suterénu a do vstupního podlaží stěny, a poté je upravíte tak, aby tvořily místnosti. 1 Otevřete půdorys 01 Suterén. 2 V Konstrukční paletě klepněte na Stěna. 3 Ve výběru typů vyberte Základní stěna: Generic - 6'' [200mm]. 4 V paletě Možnosti: Klepněte na. Jako výšku vyberte 02 Vstupní podlaží. Jako čáru tažení vyberte Osa stěny. Zkontrolujte, zda je vypnutá volba Řetězit. 5 Přidejte stěny: Začněte západní stěnou, posuňte kurzor o 26' [8000] podél severní stěny a klepněte pro určení počátečního bodu. Posuňte kurzor dolů a klepněte na jižní stěnu pro dokončení stěny 1. V Konstrukční paletě klepněte na Upravit a tím ukončíte příkaz. Klepněte pravým tlačítkem na stěnu a vyberte Vložit vybrané. Přidání vnitřních stěn 13

18 Použijte následující obrázek jako návod pro vložení dalších stěn a vytvoření místností. 6 Vytvořte chodbu úpravou stěn: V paletě Možnosti klepněte na obrázku. a vyberte stěnu 1 v místě označeném krátkou čárou na předchozím V paletě Možnosti klepněte na. Ořežte rozdělenou stěnu a vytvořte chodbu jako na obrázku. 7 V Konstrukční paletě klepněte na Upravit. 8 Nakreslete stěny: Otevřete půdorys 02 Vstupní podlaží. Klepněte pravým tlačítkem na stěnu, zobrazenou v půltónech, z podloženého podlaží suterénu a vyberte Vložit vybrané. Použijte následující obrázek jako návod pro vložení dalších stěn a vytvoření místností. 14 Kapitola 1 Začínáme

19 9 V Konstrukční paletě klepněte na Upravit. Tímto jsou dokončeny stěny určující místnosti v suterénu a ve vstupním podlaží. Přidání dveří V tomto cvičení načtete dveře z knihovny do projektu a poté přidáte vnější a vnitřní dveře do modelu budovy. 1 Na kartě Základní v Konstrukční paletě klepněte na položku Dveře. V projektu je jen omezený počet typů dveří, protože výchozí šablona projektu jich více neobsahuje. Z knihovny prvků můžete načíst další typy dveří. 2 Načtěte dveře z knihovny: V paletě Možnosti klepněte na Načíst. V dialogu Otevřít přejděte do adresáře Imperial [Metric] Library a poklepejte na adresář Doors. Podržte stisknutou klávesu CTRL a vyberte následující typy dveří: Bifold-4 Panel.rfa, Double-Glass 2.rfa, Single-Glass 2.rfa [M_Bifold-4 Panel.rfa, M_Double-Glass 2.rfa, M_Single-Glass 2.rfa]. Klepněte na Otevřít. 3 Přidejte vnější dveře: Otevřete půdorys 01 Suterén. V Konstrukční paletě klepněte na Dveře. V paletě Možnosti vypněte volbu Vložit zároveň popisku. Ve Výběru typů vyberte Double-Glass 2 : 72'' x 84'' [M_Double-Glass 2 : 1830 x 2134mm] a umístěte dveře do východní stěny jako na obrázku a poté klepněte na Upravit. Otevřete půdorys 02 Vstupní podlaží. V Konstrukční paletě klepněte na Dveře. Ve výběru typů vyberte Double-Glass 2: 72" x 84" [M_Double-Glass 2 : 1830 x 2134mm]. Dveře umístěte do severní stěny ve vzdálenosti 7' [2100mm] od konce opěrné zdi jako je na obrázku. Ve Výběru typů vyberte Single-Glass 2 : 36'' x 84'' [M_Single-Glass 2 : 0915 x 2134mm]. Vložte dveře do krátké svislé stěny jako je zobrazeno na obrázku. Přidání dveří 15

20 POZNÁMKA Pro změnu otevírání dveřního křídla během vkládání dveří stiskněte Mezerník. Pro změnu otevírání dveřního křídla po vložení dveří klepněte na řídící šipky. 4 Přidejte vnitřní dveře: Ve Výběru typů vyberte Single-Flush : 32'' x 84'' [M_Single-Flush : 0813 x 2134mm] a vložte 2 dveře podle obrázku. Otevřete půdorys 01 Suterén. Ve Výběru typů vyberte Single-Flush : 30'' x 84'' [M_Single-Flush : 0762 x 2134mm] a poté vložte 2 dveře podle obrázku. Ve Výběru typů vyberte Bifold-4 Panel : 72'' x 84'' [M_Bifold-4 Panel : 1830 x 2134mm] a vložte 2 dveře podle obrázku. 5 Otevřete 3D pohled K budově. 6 Pro lepší pohled na dveře vyberte stěnu a z palety pro nastavení pohledu klepněte na Skrýt/Izolovat Skrýt kategorii. 7 V paletě pro nastavení pohledu klepněte na Skrýt/Izolovat Obnovit dočasně skryté/izolované. 16 Kapitola 1 Začínáme

21 Přidání oken V tomto cvičení budete pracovat v půdorysech a pohledech a přidávat okna do modelu budovy. Použijete nástroj Zarovnat pro přesnější umístění okna. 1 Přidejte okna v pohledu: Otevřete jižní pohled a přibližte si budovu. V Konstrukční paletě klepněte na Okno. V paletě Možnosti zrušte volbu Vložit zároveň popisku. V paletě Možnosti klepněte na Načíst. V dialogovém okně Otevřít, poklepejte ve složce Imperial [Metric] na Windows. Vyberte Casement 3x3 with Trim.rfa [M_Casement 3x3 with Trim.rfa], a klepněte na Otevřít. Vložte 2 okna přibližně jako jsou na obrázku. Přesnou pozici a zarovnání s horní hranou opěrné zdi provedete později. Pokud některé okno překříží vnitřní stěnu, zobrazí se upozornění o konfliktu; zavřete toto upozornění. Veškeré konflikty vyřešíte posunutím okna v půdorysném pohledu. 2 Otevřete půdorys 01 Suterén. Protože okna jsou v horní části stěny, jsou mimo aktuální rozsah pohledu nastavený pro půdorys. 3 Upravte rozsah pohledu: V kreslicí ploše klepněte pravým tlačítkem a vyberte Vlastnosti pohledu. V dialogovém panelu Vlastnosti prvku klepněte pod skupinou Rozsah v řádku Rozsah pohledu na Upravit. V dialogu zadejte do pole Rovina řezu hodnotu 7' [1700] a potvrďte dvakrát OK. Okna jsou nyní zobrazena. 4 Pokud je nutné vyřešit konflikty se stěnou, posuňte okna: Vyberte okno vpravo a posuňte ho na 2' 6'' [200mm] od levé strany vnitřní zdi. Vyberte okno a upravte dočasné kóty dle potřeby. Přidání oken 17

22 Vyberte levé okno a posuňte ho na 9' 6'' [2775mm] vpravo od západní zdi. 5 Vytvořte typ okna: Otevřete pohled South. Vyberte levé okno a klepněte na. V dialogu Vlastnosti prvku klepněte na Úpravit/Nový. V dialogu Vlastnosti typu klepněte na Duplikovat. V dialogovém okně Název zadejte do pole Název 36'' x 36'' [0915 x 0915] a klepněte na tlačítko OK. V dialogu Vlastnosti typu zadejte ve skupině Kóty do řádku Výška hodnotu 3' [915]. Klepněte dvakrát na tlačítko OK. 6 Vyberte okno vpravo a ve výběru typů vyberte Casement 3x3 with Trim : 36'' x 36'' [0915 x 0915mm]. 7 Zarovnejte okno k horní hraně opěrné zdi: V panelu nástrojů Nástroje klepněte na. Vyberte horní hranu stěny a poté vyberte jedno z oken. Opakujte pro druhé okno. 8 Přidejte okna v půdorysu: Otevřete půdorys 02 Vstupní podlaží a přibližte levou část budovy. V kreslicí ploše klepněte pravým tlačítkem a vyberte Vlastnosti pohledu. V dialogu vlastnosti prvku vyberte pod skupinou Grafika v řádku Podklad položku Žádná a klepněte OK. V panelu nástrojů Pohled klepněte na pro zobrazení všech čar tence, tak aby čáry prvků zobrazovaly jejich skutečnou tloušťku při přiblíženém pohledu. 18 Kapitola 1 Začínáme

23 V Konstrukční paletě klepněte na Okno. Ve výběru typů vyberte Casement 3x3 with Trim : 36'' x 72'' [0915 x 1830mm] a vložte 3 okna do vnější části západní zdi jako je na obrázku. 9 Přemístěte okna tak, aby mezi nimi byla stejná vzdálenost: V Konstrukční paletě klepněte na Kóta. Vyberte severní stěnu, poté vyberte osu každého okna a jako poslední vyberte vodorovnou vnitřní stěnu. Klepněte vlevo od západní stěny pro umístění kótovací čáry. Všimněte si, že všechny 4 kóty se od sebe liší. Klepněte na a poté stiskněte dvakrát ESC. Okna se posunuly a kóty nyní zobrazují stejnou vzdálenost. Vyberte vnitřní stěnu s dveřmi a posuňte ji nahoru nebo dolů, abyste viděli jak je záměr návrhu dodržen. Vyberte horní stěnu, posuňte ji o 3' [1000 mm] a uvidíte, jak se okna rozmístí rovnoměrně podél zdi. Přidání oken 19

24 V panelu nástrojů Standardní klepněte jednou na pro vrácení stěny do původní polohy. 10 Vyberte kótovací čáru a stiskněte DELETE. V zobrazeném dialogovém okně s upozorněním klepněte na tlačítko OK pro vymazání kóty, ale zachování vazeb. 11 Zoomujte dle potřeby a otevírejte jednotlivé pohledy, půdorysy a 3D pohledy pro zobrazení modelu budovy. Přidání obvodového pláště V tomto cvičení změníte existující obvodovou stěnu na obvodový plášť. Poté vytvoříte nový typ obvodového pláště, který pomocí nástroje Přizpůsobit typ použijete na další stěny. 1 Otevřete půdorys 01 Suterén. 2 Vytvořte obvodový plášť v severovýchodním rohu budovy: Proveďte zoom na východní stěnu. V panelu nástrojů Nástroje klepněte na a rozdělte východní stěnu těsně nad dveřmi. Klepněte na Upravit. Podržte stisknutou klávesu CTRL a vyberte horní část rozdělené východní stěny a severní stěnu. V seznamu typů vyberte Obvodový plášť : Storefront. 3 Vytvořte typ obvodového pláště: Vyberte severní obvodový plášť na jeho konci tak, aby se celý vybral a klepněte na Nápověda a stavová lišta potvrdí správnost výběru. V dialogu Vlastnosti prvku klepněte na Úpravit/Nový. V dialogu Vlastnosti typu klepněte na Duplikovat. V dialogovém okně Název zadejte House 4'x4' [House 1200 x 1200mm] a klepněte na tlačítko OK. V dialogovém okně Vlastnosti typu zadejte ve skupině Rozvržení vertikální osnovy do řádku Rozteč hodnotu 4' [1200]. Ve skupině Rozvržení horizontální osnovy zadejte pro Rozteč hodnotu 4' [1200]. Klepněte dvakrát na tlačítko OK. 20 Kapitola 1 Začínáme

25 4 Přizpůsobte typ východního obvodového pláště podle severního obvodového pláště: V panelu nástrojů Nástroje klepněte na. Vyberte severní obvodový plášť a poté vyberte východní obvodový plášť. 5 Otevřete 3D pohled K budově. Rozvržení 4'x4' [1200 x 1200mm] je použito na oba obvodové pláště. Připojení stěn ke střeše V tomto cvičení připojíte obvodové i vnitřní stěny ke střeše. Když připojíte obvodové pláště, Revit Building zobrazí upozornění a upraví pozici příčlí. 1 Otevřete půdorys 03 Střecha. 2 Připojte stěny: Podržte stisknutou klávesu CTRL a vyberte všechny vnitřní i obvodové stěny kromě obvodových plášťů. V paletě Možnosti klepněte na Připojit. V kreslicí oblasti vyberte střechu. Příkaz ukončete klepnutím v kreslicí ploše nebo na tlačítko Upravit v Konstrukční paletě. 3 Připojte obvodové pláště: Otevřete severní pohled (North). Vyberte vnější část obvodového pláště a klepněte na tlačítko Připojit. Tiskněte klávesutab dokud se ve stavovém řádku nezobrazí, že je vybrán obvodový plášť. Vyberte střechu. V chybovém dialogu týkající se příčlí obvodového pláště klepněte na Vymazat prvky. Otevřete východní pohled (East) a připojte východní obvodový plášť ke střeše. 4 Otevřete 3D pohled K budově. 5 V panelu pro nastavení pohledu vyberte Stíny Stíny Zapnout. Připojení stěn ke střeše 21

26 Všechny stěny se protáhly ke střeše. Všimněte si odsazení horní řady příčlí/panelů; protože zadaná vzdálenost rozvržení příčlí nemohla být dodržena, příčle se vytvořily v místě připojení stěny se střechou. Úprava krytého vstupu V tomto cvičení upravíte tvar podlahy ve vstupním podlaží tak, aby zahrnul i vstup v severní části budovy. 1 Otevřete půdorys 02 Vstupní podlaží 2 Upravte tvar podlahy: Vyberte podlahu a v paletě Možnosti klepněte na Upravit. V Konstrukční paletě klepněte na Čáry. V paletě Možnosti vypněte volbu Řetězit. V severní části budovy klepněte na severní stěnu v místě prodloužení pravé modelové čáry podlahy, posuňte kurzor nahoru o 11' [3300] a klepněte pro umístění koncového bodu čáry. V paletě Možnosti vyberte položku Řetězit. Nakreslete čáru z levého koncového bodu severní 6'' [200mm] stěny do levého koncového bodu dvoukřídlých dveří a poté dolů na modelovou čáru. 22 Kapitola 1 Začínáme

27 V paletě nástrojů Nástroje klepněte na otvoru. a rozdělte severní modelovou čáru na obou koncích dveřního Vyberte část uvnitř dveřního otvoru a stiskněte DELETE. V Konstrukční paletě klepněte na Čáry a dokončete profil na pravé straně dveří jako je na obrázku. Nakreslete čáru začínající v levém koncovém bodě severní stěny o délce 3' 6'' [1000] směrem nahoru. Nakreslete čáru z horního koncového bodu právě nakreslené čáry do horního koncového bodu svislé čáry dlouhé 11' [3000mm] nakreslené v prvním kroku. V Konstrukční paletě klepněte na Dokončit náčrt. V dialogu upozornění klepněte na Ne. 3 Přidejte stěny do vstupu: V Konstrukční paletě klepněte na Stěna. Ve výběru typů vyberte Základní stěna : Retaining - 12'' Concrete [Základní stěna : Retaining - 300mm Concrete]. V paletě Možnosti vyberte pro čáru tažení Plocha nosné části: Vnitřní. Podle obrázku nakreslete stěnu zleva doprava podél šikmé čáry. Úprava krytého vstupu 23

28 Vyberte stěnu a klepněte na. V dialogovém okně Vlastnosti prvku pod skupinou Vazby vyberte pro Dolní vazbu podlaží 00 Základy a klepněte na OK. 4 V kreslicí ploše vyberte podlahu a v paletě Možnosti klepněte na Upravit. 5 Vyberte krátkou svislou čáru nad západní zdí a přesuňte ji doprava jako je na obrázku. 6 V Konstrukční paletě klepněte na Dokončit náčrt. 7 V dialogu upozornění klepněte na Ne. 8 Otevřete 3D pohled K budově. Přidání šikmé podlahy V tomto cvičení přidáte šikmou podlahu do vstupní části a vytvoříte rampu až ke vstupním dveřím. 1 Otevřete půdorys 02 Vstupní podlaží 2 Nakreslete podlahu: V Konstrukční paletě klepněte na Podlaha a poté klepněte na Čáry. Zkontrolujte, zda je v Konstrukční paletě zapnutá volba Řetězit. Začněte v levém koncovém bodě severní 6'' [200mm] stěny a proti směru hodinových ručiček nekreslete podlahu pro vstupní část vytvořenou v předchozí části jako je na obrázku. 24 Kapitola 1 Začínáme

29 V Konstrukční paletě klepněte na Ukazatel sklonu. Vyberte polovinu levé modelové čáry a poté vyberte pravou čáru. Vyberte šipku sklonu a klepněte na. V dialogovém okně Vlastnosti prvku zadejte ve skupině Vazby pro Počáteční odsazení hodnotu -1' [-300] a klepněte na OK. V konstrukční paletě klepněte na Dokončit náčrt. V dialogu upozornění klepněte na Ne. 3 Otevřete severní pohled (North). Šikmá podlaha začíná v suterénu a končí ve vstupním podlaží. 4 Upravte šipku sklonu v půdorysu dle potřeby tak, aby podlaha měla stejný sklon jako terén. Přidání schodiště a zábradlí V tomto cvičení dokončíte vnitřek modelu přidáním schodiště do suterénu a poté přidáte a upravíte zábradlí v suterénu a vstupním podlaží. 1 Otevřete půdorys 01 Suterén. 2 Přidejte schodiště: Přibližte pravou část budovy. V Konstrukční paletě na kartě Modelování klepněte na Schodiště. Klepněte blízko dvojitých dveří pro určení počátku výstupního ramene. Posuňte kurzor doleva dokud nápověda neudává, že byly vytvořeny všechny stupně a klepněte pro zadání koncového bodu. Přidání schodiště a zábradlí 25

30 V Konstrukční paletě klepněte na Dokončit náčrt. 3 Upravte tvar podlahy: Otevřete půdorys 02 Vstupní podlaží. Přibližte pravou část budovy. Vyberte podlahu a v paletě Možnosti klepněte na Upravit. V Konstrukční paletě klepněte na Čáry. Zkontrolujte, zda je v Konstrukční paletě zapnutá volba Řetězit. Určete počáteční bod na průsečíku čar pod schodištěm. Posuňte kurzor doleva, zadejte hodnotu 6' [1800] a stiskněte ENTER. Posuňte kurzor nahoru, zadejte hodnotu 3'4'' [1100] a stiskněte ENTER. Tato vzdálenost je šířka schodišťového ramene včetně schodnic. Posuňte kurzor doprava a klepněte na svislou čáru pro dokončení náčrtu. V Konstrukční paletě klepněte na Upravit. Vyberte svislou čáru neblíže schodiště a přetáhněte dolní koncový bod na koncový bod vodorovné čáry nakreslené v předchozím kroku. V Konstrukční paletě klepněte na Dokončit náčrt. V dialogu upozornění klepněte na Ne. 26 Kapitola 1 Začínáme

31 4 Posuňte schodiště a zábradlí: Vyberte schodiště a zábradlí pomocí výběrového okna. Abyste vybrali jen prvky ležící zcela uvnitř výběrového okna, zadejte okno zleva doprava. V panelu nástrojů Nástroje klepněte na. Jako počáteční bod posunu určete levý dolní roh schodiště. Jako koncový bod posunu určete dolní roh upraveného tvaru podlahy a poté stiskněte ESC. 5 Upravte typ zábradlí: Otevřete 3D pohled K budově. Podržte stisknutou klávesu CTRL a vyberte obě zábradlí. Ve výběru typů vyberte Zábradlí : Guardrail - Pipe [Zábradlí : 900mm Pipe]. 6 Přidejte zábradlí do vstupu: Otevřete půdorys 02 Vstupní podlaží. V Konstrukční paletě na kartě Modelování klepněte na Zábradlí a poté klepněte na Vlastnosti zábradlí. V dialogovém okně Vlastnosti prvku vyberte jako typ Guardrail - Pipe [900mm Pipe] a klepněte na OK. V paletě Možnosti klepněte na a do pole Odsazení zadejte hodnotu 4'' [150]. Přibližte si vstup na severní straně budovy. Klepněte na hranu podlahy vpravo a poté na sousední svislou hranu podlahy jako je na obrázku. V konstrukční paletě klepněte na Upravit a vyberte vodorovné zábradlí. Táhněte levý koncový bod doprava tak, aby výsledná délka byla 6' [1800]. Vyberte svislé zábradlí a táhněte dolní koncový bod dokud nebude mít délku 10' [2400]. V Konstrukční paletě klepněte na Dokončit náčrt. Přidání schodiště a zábradlí 27

32 7 Přidejte zábradlí na severní straně schodiště: V konstrukční paletě klepněte na položku Zábradlí. V paletě Možnosti klepněte na a do pole odsazení zadejte hodnotu 4'' [150]. Klepněte vlevo na svislou čáru podlahy nad schodištěm a poté klepněte nad severním okrajem schodiště. V konstrukční paletě klepněte na Upravit. V panelu nástrojů Nástroje klepněte na. Vyberte levou část vodorovné čáry zábradlí a poté vyberte svislou část. V konstrukční paletě klepněte na Dokončit náčrt. 8 Přidejte zábradlí na balkón: Zoomováním přibližte pravý dolní roh budovy. V konstrukční paletě klepněte na položku Zábradlí. V paletě Možnosti klepněte na a do pole odsazení zadejte 4'' [150]. Klepněte nejprve nad jižní hranou podlahy, pokračujte proti směru hodinových ručiček a vyberte zbývající 2 hrany podlahy určující balkón. V Konstrukční paletě klepněte na Upravit. 28 Kapitola 1 Začínáme

33 Vyberte poslední nakreslenou čáru a přetáhněte levý koncový bod směrem doprava ke konci obvodové zdi. Vyberte dolní čáru zábradlí a táhněte levý koncový bod až k obvodové zdi poblíž dveří. V Konstrukční paletě klepněte na Dokončit náčrt. 9 Přibližte schodiště a použijte stejný postup pro přidání zábradlí pod schodištěm. Přidání schodiště a zábradlí 29

34 10 Otevřete 3D pohled K budově. Úprava střechy V tomto cvičení upravíte tvar střechy tak, aby střecha zakrývala vstup. 1 Otevřete půdorys 03 Střecha. 2 V kreslicí oblasti vyberte střechu. 3 V paletě Možnosti klepněte na Upravit. 4 Upravte střechu: V paletě nástrojů Nástroje klepněte na a rozdělte horní hranu střechy napravo od vstupu. V Konstrukční paletě klepněte na Upravit. Vyberte levou část rozdělené hrany střechy a táhněte pravý koncový bod tak, aby hrana střechy byla zarovnaná s šikmou stěnou vstupu. 30 Kapitola 1 Začínáme Vyberte pravou část rozdělené hrany střechy a táhněte levý koncový bod na průsečík se svislou hranou podlahy. V Konstrukční paletě klepněte na Čáry. Nakreslete čáru z koncového bodu pravé vodorovné čáry do koncového bodu šikmé čáry.

35 V Konstrukční paletě klepněte na položku Dokončit střechu. 5 Otevřete 3D pohled K budově pro zobrazení výsledku. Dokumentace projektu V tomto cvičení vložíte do projektu popisky a vytvoříte tabulku dveří a místností. Ve výkazu dveří změníte prvek a budete sledovat, jak se změna automaticky promítne do všech asociovaných půdorysů. Dále přidáte barevné výplně místností a upravíte ořezovou oblast některých pohledů, které později vložíte na výkres. 1 Tvorba řezu: Otevřete půdorys 02 Vstupní podlaží. V Konstrukční paletě na kartě Pohled klepněte na Řez. Začněte řez vlevo od modelu a ukončete ho vpravo od modelu tak, aby procházel schodištěm. V Konstrukční paletě klepněte na Upravit. Pro zobrazení řezu poklepejte na střed kruhové značky řezu. Dokumentace projektu 31

36 Jiná možnost jak zobrazit řez je rozbalit v Prohlížeči projektu Pohledy>Řezy a poklepat na Section 1. 2 Přidání popisky dveří a oken: Otevřete půdorys 02 Vstupní podlaží. Na kartě Kreslení v konstrukční paletě klepněte na Popsat vše nepopsané. V dialogu Popsat vše nepopsané stiskněte CTRL a pod kategorií vyberte Popisky oken. Klepněte na tlačítko OK. Otevřete půdorys 01 Suterén a stejným postupem vložte popisky všem oknům a dveřím. 3 Tvorba tabulky dveří: Klepněte pravým tlačítkem na Konstrukční paletě a vyberte Pohled. Na kartě Pohled v konstrukční paletě klepněte na Tabulky/Výkazy. V dialogu Nová tabulka vyberte jako kategorii Dveře a klepněte na tlačítko OK. V dialogovém okně Vlastnosti tabulky vyberte z dostupných polí Rodina a Typ a klepněte na tlačítko Přidat. Přidejte následující pole: Šířka, Výška a Označení. Přesuňte pole Označení na začátek seznamu, aby se v tabulce zobrazovalo jako první. Klepněte na kartu Seřazení/Seskupení a v poli Seřadit podle vyberte Označení a potvrďte tlačítkem OK. Poklepejte na pravou hraniční čáru sloupce Rodina a Typ pro jeho roztažení na plnou šířku. 32 Kapitola 1 Začínáme

37 4 Změňte tabulku dveří: Pro dveře označené číslem 7 klepněte do sloupce Rodina a Typ a vyberte Bifold-4 Panel 60 x 84 [M_Bifold-4 Panel 1525 x 2134mm]. Otevřete půdorys 01 Suterén. Všimněte si, že dveře s označením 7 jsou nyní skládací. Změny provedené v tabulce se automaticky promítnou do asociovaných půdorysů. Ve výběru typů vyberte Single-Flush : 30 x 84 [M_Single-Flush : 0762 x 2134mm], abyste vrátili zpět původní typ dveří. V Prohlížeči projektu rozbalte položku Tabulky/Výkazy s poklepejte na Výkaz dveří. Dveře s označením 7 se také změnily na původní typ. Tato oboustranná asociativita aplikace Revit Building zajišťuje, že změny provedené v jakékoliv části návrhu jsou promítnuty do všech odpovídajících pohledů včetně tabulek. 5 Upravte vlastnosti stěny: Otevřete půdorys 01 Suterén. Podržte stisknutou klávesu CTRL, vyberte 3 opěrné zdi a klepněte na tlačítko. V dialogovém okně Vlastnosti prvku vyberte pod skupinou Vazby Ohraničení místnosti a klepněte na tlačítko OK. 6 Vytvořte tabulku místností obsahující následující pole: Číslo Název Plocha Tabulka je nyní prázdná, ale jakmile vložíte do projektu místnosti a popisky místností, tabulka se zaktualizuje. 7 Přidejte místnosti a popisky místností do vstupního podlaží: Otevřete půdorys 02 Vstupní podlaží. V Konstrukční paletě na kartě Místnost a plocha klepněte na Místnost. Klepněte blízko schodiště pro vložení popisky do velké místnosti, dále klepněte do horní levé místnosti a poté klepněte do malé místnosti vlevo. Poklepejte na text popisky ve velké místnosti, změňte ho na Vstup a poté stiskněte ENTER. Změňte text popisky v místnosti 2 na Ložnice a v místnosti 3 na Sklad. 8 Přidejte popisky místností do suterénu: Otevřete půdorys 01 Suterén. Dokumentace projektu 33

38 V Konstrukční paletě na kartě Místnost a plocha klepněte na Místnost. Začněte velkou místností vpravo a po směru hodinových ručiček klepněte do každé místnosti pro umístění popisky. Poklepejte na text popisky velké místnosti, změňte ho na Obývací pokoj a stiskněte ENTER. Změňte text popisky u místnosti 5 na Ložnice, text u místnosti 6 na Koupelna a text u místnosti 7 a 8 na Sklad. 9 Otevřete pohled Výkaz místnosti, abyste viděli provedené změny pro jednotlivé sloupce. 10 Určete podlahu ve vstupu: Otevřete půdorys 02 Vstupní podlaží. V Konstrukční paletě na kartě Místnost a plocha klepněte na Oddělovač místnosti. Vytvořte samostatnou podlahu pro vstup tak, že budete sledovat čáru podlahy od severní stěny směrem dolů a okolo schodiště. Ve výkazu místností se plocha vstupní místnosti zaktualizuje. 11 Upravte popisky: Otevřete půdorys 01 Suterén. Poklepejte na popisku libovolného okna v jižní stěně, zadejte hodnotu A a stiskněte ENTER. V dialogu upozornění o změně parametru typu klepněte na Ano. Otevřete půdorys 02 Vstupní podlaží. Poklepejte na popisku libovolného okna v západní stěně, zadejte hodnotu B a stiskněte ENTER. V dialogu upozornění klepněte na Ano. 12 Přidejte do místností barevné výplně: V konstrukční paletě klepněte na kartě Místnost a plocha na Barevná výplň. Klepněte v kreslicí ploše napravo od budovy a umístěte legendu barevné výplně. V dialogu upozornění na viditelnost prvků klepněte na OK. 34 Kapitola 1 Začínáme

39 V konstrukční paletě klepněte na Upravit. Vyberte levou svislou stěnu a posuňte ji nepatrně doleva. Všechny stěny přizpůsobí svoji délku nové pozici. Barevná výplň v ložnici a ve skladu se přizpůsobí a plochy místností jsou automaticky zaktualizovány. Otevřete výkaz místností, abyste viděli, že se plochy ložnice a skladu změnily. V panelu nástrojů Standardní klepněte na pro vrácení stěny do původní polohy. Otevřete půdorys 02 Vstup a ověřte, že se stěna posunula. 13 Otevřete půdorys 01 Suterén a opakujte předchozí postup pro tento půdorys. 14 Vytvořte stínovaný 3D pohled: V prohlížeči projektu klepněte pravým tlačítkem na pohled K budově a vyberte Duplikovat. Kopie 3D pohledu K budově se automaticky otevře. V paletě pro nastavení pohledu klepněte na Styl zobrazení modelu Stínování s hranami. 15 Upravte ořezovou oblast pro vytvoření pohledu na výkres: Otevřete půdorys 01 Suterén. V panelu pro nastavení pohledu klepněte na Ořezová oblast Zobrazit ořezovou oblast. Zadejte ZF pro zobrazení celého pohledu do kreslicí plochy. Vyberte ořezovou oblast a pomocí modrých řídících bodů ji zmenšete okolo modelu budovy. Dokumentace projektu 35

40 V panelu pro nastavení pohledu klepněte na Ořezová oblast Skrýt ořezovou oblast. 16 Použijte stejný postup pro následující pohledy: Půdorys 02 Vstupní podlaží 3D pohled K budově 3D pohled Kopie z K budově Východní pohled (East) Severní pohled (North) Ve 3D pohledech a pohledech ponechte nad střechou část místa pro oblohu. Vytvoření studie oslunění V tomto cvičení vytvoříte animovanou studii oslunění v konkrétním místě a čase za účelem kontroly vlivu světla a stínů na budovu. 1 Otevřete 3D pohled K budově. 2 V panelu pro nastavení pohledu klepněte na Stíny Rozšířené zobrazení modelu. 3 V dialogovém panelu Rozšířené zobrazení modelu nastavte v poli Intenzita hodnotu stínů na V poli Nastavení slunce a stínů klepněte na. 5 V dialogovém panelu Nastavení slunce a stínů klepněte na kartu V jednom dni a poté v poli Nastavení klepněte na pro určení místa. 6 V dialogu Spravovat umístění a polohu vyberte hlavní město nejblíže vaší poloze a klepněte na OK. 7 V dialogu Nastavení slunce a stínů klepněte na Přejmenovat. 8 V dialogu pro přejmenování zadejte Studie oslunění v jednom dni - vaše pozice - Letní slunovrat (Zimní slunovrat pro případ, že jste na jižní polokouli) a klepněte na OK. 9 V dialogovém panelu Nastavení slunce a stínů : Jako datum vyberte Časový interval nastavte na 15min. Vypněte volbu Základní rovina na podlaží, aby stíny dopadaly na terén a klepněte na OK. 10 V dialogu Rozšířené zobrazení modelu kleněte na Použít a poté na OK. 11 V panelu pro nastavení pohledu klepněte na Stíny Náhled studie oslunění. 12 V paletě Možnosti klepněte na. Animovaná studie oslunění zobrazuje v 15 minutovém intervalu postup stínů pro zadaný datum. 13 Uložte animaci: Klepněte na menu Souboru Export Animovaná studie oslunění. 36 Kapitola 1 Začínáme

41 V dialogu Uložit jako klepněte na ikonu Plocha a poté klepněte na uložit. V dialogovém panelu pro kompresi videa vyberte Úplné snímky (bez komprese) a klepněte na tlačítko OK. Během ukládání na plochu se animace znovu přehrává. Poklepáním na soubor AVI uložený na ploše zobrazíte animaci. Pro zobrazení jiného času posuňte posuvník. Vytvoření výkresu V tomto cvičení přidáte na výkres několik pohledů. Změníte také sklon střechy pro otestování parametričnosti aplikace Revit Building. Stěny, které jsou připojeny ke střeše se posunou tak, aby byly zachovány vazby s upravenou střechou. 1 Tvorba výkresu: V Prohlížeči projektu klepněte pravým tlačítkem na Výkresy a klepněte na Nový výkres. V dialogu Vyberte razítko klepněte na OK. V Prohlížeči projektu rozbalte Výkresy, pravým tlačítkem klepněte na A101 - Bez názvu a klepněte na Přejmenovat. V dialogu pro zadání názvu výkresu zadejte do pole Název Prezentace a klepněte na OK. 2 Z prohlížeče projektu přetáhněte půdorys 01 Suterén do horního levého rohu výkresu. 3 Do výkresu přidejte následující pohledy: Půdorys 02 Vstupní podlaží 3D pohled K budově 3D pohled Kopie z K budově Řez Section 1 Východní pohled (East) Severní pohled (North) Výkaz dveří Výkaz místností 4 Úprava sklonu střechy: V kreslicí ploše klepněte pravým tlačítkem na východní pohled a klepněte na Aktivovat pohled. Vytvoření výkresu 37

42 Vyberte střechu. V paletě Možnosti klepněte na. V dialogu Vlastnosti prvku zadejte ve skupině Kóty do řádku Sklon/12'' [Úhel sklonu] hodnotu 4'' [30] a klepněte na OK. Ve všech pohledech se všechny stěny a obvodové pláště, které byly připojeny ke střeše, prodloužily a bylo zachováno jejich připojení k upravené střeše. Změňte úhel sklonu zpět na 1'' [10]. Stěny a obvodové pláště se aktualizují spolu se střechou. Poklepejte na výšku podlaží 03 Střecha a zadejte novou hodnotu. Stěny a obvodové pláště. které byly připojené ke střeše, si ve všech pohledech zachovávají své připojení k upravené střeše. Klepněte pravým tlačítkem a vyberte Deaktivovat pohled. Jakákoliv změna modelu se projeví ve výkresech projektu a ty jsou vždy koordinovány. Zkuste smazat nebo posunout vnitřní stěnu nebo dveře; příslušné změny se projeví ve všech pohledech i tabulkách. 38 Kapitola 1 Začínáme
