2 OBSAH: ZOSTAVIL KAMIL ZOUFALÝ 1. NA LETO Skladaci prives UNIVERZÁL" NA CHATU Jahody v pyramidě 16 Balíčkováni sazenic 17 K natíráni plechových střech Ejektor na vyčerpáváni kalů 20 Vysúšanie muriva elektroosmózou 21 Sluneční ohřívač vody 22 Kuchyňa z dôb starých mám Polička s kořenkami DO BYTU Jednoduché garniže 32 Univerzálny patentný kľúč 33 Úprava hubice k vysavači 34 Sušák na prádlo do koupelny Instalace v příčce 36 Akvárium na zdi 36 Stojan na časopisy 38 Nástěnná plastika 38 Stinidlo na lampu 39 Odsávačka mateřského mléka Ještě k chlupatinám z chemlonu KONÍČKY Fotograf v prírode 42 Místo tapet: obři zvětšeniny Fotoamatérův archiv 46 Termostat pro akvárium 48 Osvětlovací rampa pro akvárium AUTO-MOTO Couvaci světlomety pro VAZ Akustická kontrolka 51 Poplašné zařízení 52 Dálkový teploměr 53 Snadná oprava státní poznávací značky STROJE A NÁSTROJE Rozbrušovaci pila na stůl 54 Kmitavá bruska 59 Pájeni hliníku cínem 62 Sklopné pravítko 63

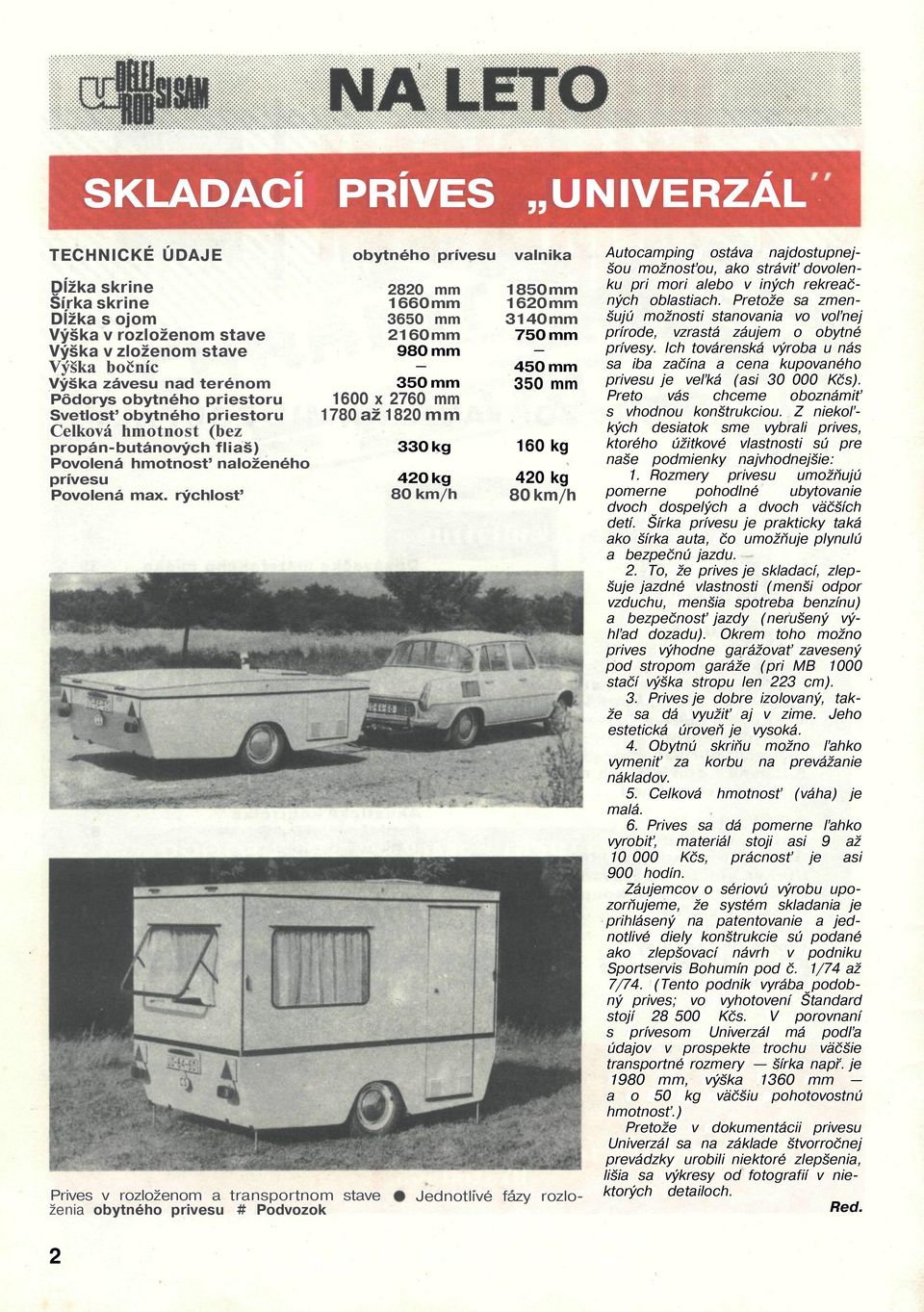

3 SKLADACÍ PRÍVES UNIVERZÁL TECHNICKÉ ÚDAJE Dĺžka skrine Šírka skrine Dĺžka s ojom Výška v rozloženom stave Výška v zloženom stave Výška bočníc Výška závesu nad terénom Pôdorys obytného priestoru Svetlosť obytného priestoru Celková hmotnost (bez propán-butánových fliaš) Povolená hmotnosť naloženého prívesu Povolená max. rýchlosť Prives v rozloženom a transportnom stave ženia obytného privesu # Podvozok obytného prívesu 2820 mm 1660 mm 3650 mm 2160 mm 980 mm 350 mm 1600 x 2760 mm 1780 až 1820 mm 330 kg 420 kg 80 km/h valnika 1850 mm 1620 mm 3140 mm 750 mm 450 mm 350 mm 160 kg 420 kg 80 km/h Jednotlivé fázy rozlo- Autocamping ostáva najdostupnejšou možnosťou, ako stráviť dovolenku pri mori alebo v iných rekreačných oblastiach. Pretože sa zmenšujú možnosti stanovania vo voľnej prírode, vzrastá záujem o obytné prívesy. Ich továrenská výroba u nás sa iba začína a cena kupovaného privesu je veľká (asi Kčs). Preto vás chceme oboznámiť s vhodnou konštrukciou. Z niekoľkých desiatok sme vybrali prives, ktorého úžitkové vlastnosti sú pre naše podmienky najvhodnejšie: 1. Rozmery privesu umožňujú pomerne pohodlné ubytovanie dvoch dospelých a dvoch väčších detí. Šírka prívesu je prakticky taká ako šírka auta, čo umožňuje plynulú a bezpečnú jazdu. 2. To, že prives je skladací, zlepšuje jazdné vlastnosti (menši odpor vzduchu, menšia spotreba benzínu) a bezpečnosť jazdy (nerušený výhľad dozadu). Okrem toho možno prives výhodne garážovať zavesený pod stropom garáže (pri MB 1000 stačí výška stropu len 223 cm). 3. Prives je dobre izolovaný, takže sa dá využiť aj v zime. Jeho estetická úroveň je vysoká. 4. Obytnú skriňu možno ľahko vymeniť za korbu na prevážanie nákladov. 5. Celková hmotnosť (váha) je malá. 6. Prives sa dá pomerne ľahko vyrobiť, materiál stoji asi 9 až Kčs, prácnosť je asi 900 hodín. Záujemcov o sériovú výrobu upozorňujeme, že systém skladania je prihlásený na patentovanie a jednotlivé diely konštrukcie sú podané ako zlepšovací návrh v podniku Sportservis Bohumín pod č. 1/74 až 7/74. (Tento podnik vyrába podobný prives; vo vyhotovení Štandard stojí Kčs. V porovnaní s prívesom Univerzál má podľa údajov v prospekte trochu väčšie transportné rozmery šírka např. je 1980 mm, výška 1360 mm a o 50 kg väčšiu pohotovostnú hmotnosť.) Pretože v dokumentácii privesu Univerzál sa na základe štvorročnej prevádzky urobili niektoré zlepšenia, lišia sa výkresy od fotografií v niektorých detailoch. Red. 2

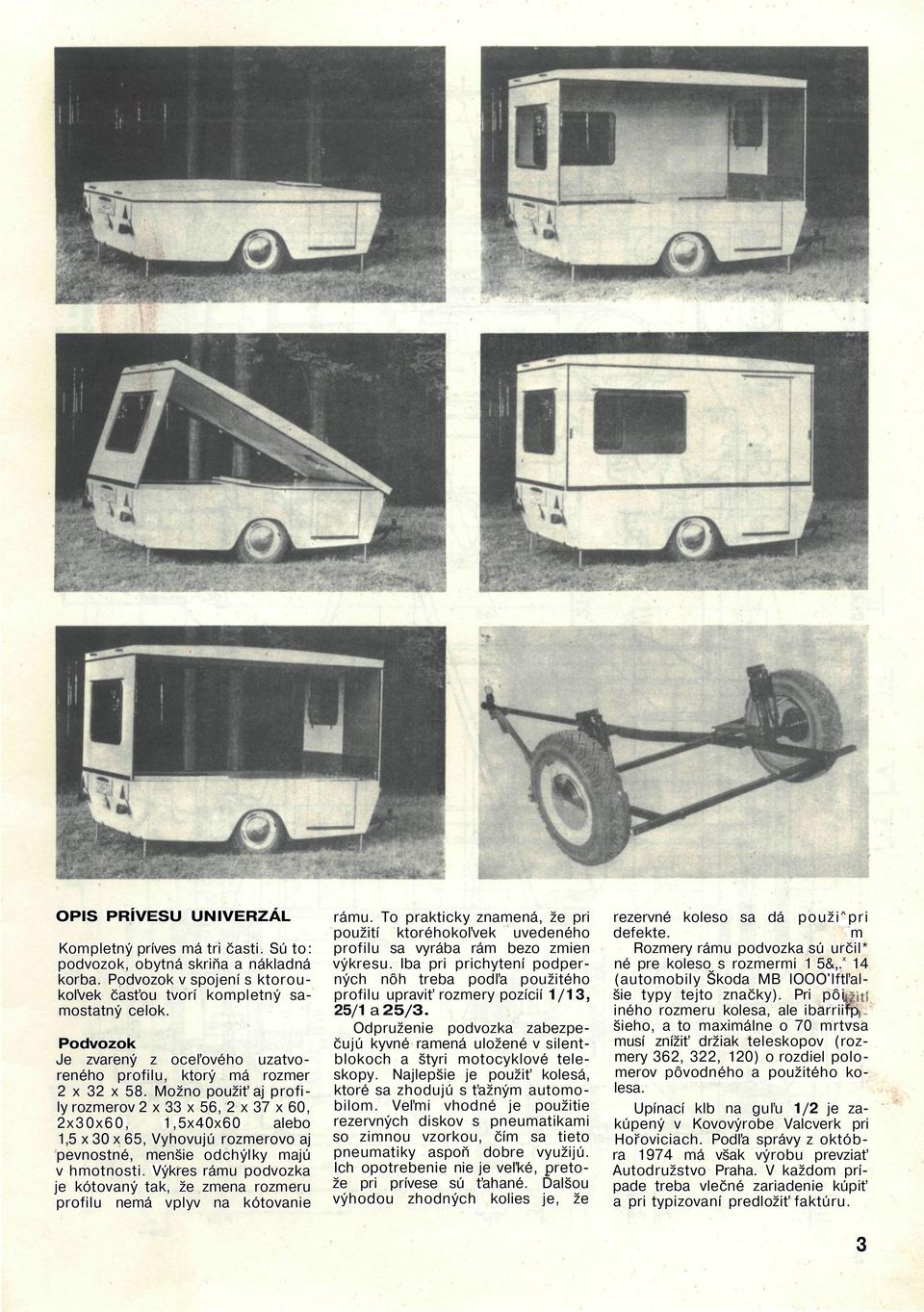

4 OPIS PRÍVESU UNIVERZÁL Kompletný príves má tri časti. Sú to: podvozok, obytná skriňa a nákladná korba. Podvozok v spojení s ktoroukoľvek časťou tvorí kompletný samostatný celok. Podvozok Je zvarený z oceľového uzatvoreného profilu, ktorý má rozmer 2 x 32 x 58. Možno použiť aj profily rozmerov 2 x 33 x 56, 2 x 37 x 60, 2x30x60, 1,5x40x60 alebo 1,5 x 30 x 65, Vyhovujú rozmerovo aj pevnostné, menšie odchýlky majú v hmotnosti. Výkres rámu podvozka je kótovaný tak, že zmena rozmeru profilu nemá vplyv na kótovanie rámu. To prakticky znamená, že pri použití ktoréhokoľvek uvedeného profilu sa vyrába rám bezo zmien výkresu. Iba pri prichytení podperných nôh treba podľa použitého profilu upraviť rozmery pozícií 1/13, 25/1 a 25/3. Odpruženie podvozka zabezpečujú kyvné ramená uložené v silentblokoch a štyri motocyklové teleskopy. Najlepšie je použiť kolesá, ktoré sa zhodujú s ťažným automobilom. Veľmi vhodné je použitie rezervných diskov s pneumatikami so zimnou vzorkou, čím sa tieto pneumatiky aspoň dobre využijú. Ich opotrebenie nie je veľké, pretože pri prívese sú ťahané. Ďalšou výhodou zhodných kolies je, že rezervné koleso sa dá použi^pri defekte. m Rozmery rámu podvozka sú určil* né pre koleso s rozmermi 1 5&,. x 14 (automobily Škoda MB looo'iftľalšie typy tejto značky). Pri pôi iného rozmeru kolesa, ale ibarriifp šieho, a to maximálne o 70 mrtvsa musí znížiť držiak teleskopov (rozmery 362, 322, 120) o rozdiel polomerov pôvodného a použitého kolesa. Upínací klb na guľu 1/2 je zakúpený v Kovovýrobe Valcverk pri Hořoviciach. Podľa správy z októbra 1974 má však výrobu prevziať Autodružstvo Praha. V každom prípade treba vlečné zariadenie kúpiť a pri typizovaní predložiť faktúru. 3

5 4

6 5

7 6

8 M

9 i

10 9

11 10

12 11

13 Obytná skriňa Steny skrine sa skladajú na závesoch do dolnej pevnej časti, strecha tvorí pri zložení jej veko.' Vnútorné usporiadanie je maximálne účelné, takže zabezpečuje pohodlný obytný priestor pre tri osoby, rozmerov 1600 x 1870 mm. Štvrté lôžko pre dieťa je na matraci položenom medzi lavicami na podlahe. Ak máte návštevu, na lavice prívesu sa pohodlne zmestí sedem dospelých ľudí. Kostra skrine je zhotovená zo smrekových a jaseňových lát s rozmermi 18x30 mm a 18*40 mm. Vyplnená je polystyrénom hrúbky 30 až 40 mm. Na podlahe je tvrdá preglejka 6 mm hrubá, okrem skrinky polepená PVC. Kostra je pokrytá zvonka laminátom hrúbky 1 mm, znútra hrúbky 1,5 mm. Pretože sa laminujú aj hrany stien, je kostra dokonale uzavretá, čo má veľký význam pre životnosť prívesu. Laminát sa môže nahradiť hliníkovým plechom alebo leteckou preglejkou okrem podbehov, ktoré sa v tomto prípade vyrobia z pozinkovaného plechu. Obidva krycie náhradné materiály sa musia na kostru nalepiť, pretože pri inom spôsobe prichytenia klesá podstatne pevnosť a životnosť prívesu. Z hľadiska pevnosti a odolnosti proti vode je laminát rozhodne vhodnejší. Izolácia stien je dimenzovaná na celoročné používanie. Ak rozšírime rámčeky otváracích okien, možno sklá zdvojiť. Okná sú zasklené organickým sklom 4 mm hrubým. Organické sklo môžeme nahradiť, normálnym 3 mm hrubým sklom, avšak hmotnosť prívesu vzrastie asi o 10 kg. Rámčeky otváracích okien sú z plechu 2 mm hrubého, ohnutého do uholníka. Vetranie prívesu zabezpečujú dve otváracie okná a vikier v streche, ďalej prieduchy v dverách a medzi stenami a strechou. Nábytok prívesu je zo smrekových a bukových lát, štýlu rámčekov s naglejeným Umacartom. Je ľahký, má pekný vzhľad a je praktický, lebo sa môže umývať. Matrace sú vyrobené z penovej gumy alebo podobného materiálu hrúbky 60 mm. Poťah matraca je z látky podľa vlastného výberu. Na varenie sa používa propán-butánový varič najlepšie s oddelenou fľašou; dve fľaše sa umiestia v skrinke na oji. Osvetlenie do prívesu nie je zakreslené, ponechávame ho na vfastnú voľbu. Možno použiť automobilovú batériu s použitím voľného prívodu od rozvodu vonkajšieho osvetlenia (sedempólová vidlica) prívesu, alebo samostatného rozvodu na napätie 220 V, ku ktorému sa už aj v našich autocampingoch začínajú budovať prípojky. Možné sú aj rôzne kombinácie zdrojov svetla, prípadne aj elektrického varenia. Valnfk Má jednoduchý a pritom pekný tvar. V spojení s podvozkom tvorí nákladný príves. Na prepravu batožín na dovolenku nie je vhodný, pretože nie je krytý. Vzhľadom na použitie podvozku od obytného prívesu a požiadavky zakrytia kolies má väčšie rozmery, čo je výhodné pri preprave ľahších materiálov a objemnejších vecí. Rám valníka je oceľový, elektricky zváraný z uzavretého obdĺžnikového profilu a ohnutých uholníkov z oceľového plechu hrúbky 2 mm. Použitý uzavretý profil 30*50/2 možno nahradiť podobným profilom, např. 35*45/2, 25*50/2, 35*50/2. Výkres rámu valníka je kótovaný tak, že zmena rozmeru profilu nemá vplyv na kótovanie rámu. To prakticky znamená, že pri použití iného rozmeru profilu sa vyrába podľa toho istého výkresu bezo zmien rozmerov. Na premontovanie nákladnej korby namiesto obytnej skrine (a naopak) na podvozok je najvhodnejšie zdvíhadlo, ktoré používame na garážovanie prívesu nad autom v garáži. VÝROBA PRÍVESU Podvozok a podperné nohy Na výrobu podvozku budeme potrebovať ručnú elektrickú vŕtačku a bežné zámočnícke náradie. Okrem toho si musíme dať niektoré súčiastky vysústružiť a zváracie práce musí urobiť kvalifikovaný zvárač, pretože podľa vyhlášky FMD 32/72 musí podvozok zvárať len odborník. Pri typizovaní musí sa o tom predložiť doklad. Všetky diely sa vyrábajú bežným spôsobom, nebudeme ho detailne opisovať. Ak prípadne nahradíme niektoré predpísané materiály, musí mať nový materiál minimálne takú istú pevnosť. Pri zváraných dieloch musí mať nový materiál zaručenú zvárateľnosť. Ak použijeme iné závesné zariadenie, musíme dodržať kótovanú vzdialenosť na upínacej guli. Na zváranie podvozka používame elektródy E 42.11, alebo E 42.16, alebo Príchytky 1/11 odporúčame privariť až po ich nastehovaní podľa upínacích skrutiek podlahy, ktorú nasadíme kvôli tomu na podvozok. Povrchovú úpravu podvozka urobíme tak, že ho nalakujeme po očistení zvarov a. dokonalom odmastení. Natrieme ho základnou olovnatou farbou a syntetickým vonkajším om, najlepšie čiernym, aby vhodne dopĺňal čierne gumové tesnenie a profily. Odporúčame ešte zakrytú časť podvozka (skriňu) naľakovať gumoasfaltom, najmä v časti kolies a na miestach, kde doletujú kamienky od automobilu.. Podperné nohy podvozka a súvisiace časti si dáme galvanicky pokovovat, najlepšie pozinkovat, lebo iná povrchová úprava je nedostatočná. Pri montáži postupujeme takto: Najskôr zmontujeme nohy podvozka a nasadíme ich do rámu podvozka. Pružinu 37 zachytíme najskôr skrutkou do nosného rámu a potom pomocou háčika ju napneme a zabezpečíme skrutkou 36 do sklopnej nohy. Rám postavíme na nohy, aby sa lepšie dali montovať ramená a kolesá. Pokračujeme zostavením ramien so silentblokmi a nábojmi kolies. Ložiská a náboje kolies naplníme mastiacim tukom N H 2. Kompletné zmontované ramená spojíme s rámom skrutkou 17. Matice riadne pritiahneme, aby sa neotáčalo rameno na skrutke, ale v silentblokoch. Montáž podvozka dokončíme naskrutkovaním teleskopov a kolies. LADISLAV KACÁLEK V NASLEDUJÚCOM ZVÄZKU uverejníme návod na výrobu obytnej skrine a valníka. Aby si čitatelia mohli včas zohnať potrebný materiál, uvádzame na ďalších stranách kompletnú rozpisku (teda aj pre obytnú skriňu a valník). Redakcia Rozpis materiálu 12
