2 EPIC H-A vložky EPIC H-A EPIC H-A EPIC H-A EPIC H-A EPIC H-A EPIC H-A EPIC STA vložky EPIC STA 6 šroubovací připojení 476 EPIC STA 6 letovací připojení 476 EPIC STA 14 šroubovací připojení 477 EPIC STA 14 letovací připojení 477 EPIC STA 20 šroubovací připojení 478 EPIC STA 20 letovací připojení 478 EPIC H-Q 5 vložky EPIC H-Q EPIC H-D EPIC H-D vložky EPIC H-D 7 soustružený 480 EPIC H-D 7 lisovaný 480 EPIC H-D 15 soustružený 481 EPIC H-D 15 lisovaný 481 EPIC H-D 25 soustružený 482 EPIC H-D 25 lisovaný 482 EPIC H-D 40 soustružený 483 EPIC H-D 40 lisovaný 483 EPIC H-D 64 soustružený 484 EPIC H-D 64 lisovaný 484 EPIC H-DD vložky EPIC H-DD EPIC H-DD EPIC H-DD EPIC H-DD EPIC H-DD EPIC H-DD EPIC H-BE vložky EPIC H-BE 6 šroubovací připojení 488 EPIC H-BE 6 krimpovací připojení 488 EPIC H-BE 6 klecová pružina 488 EPIC H-BE 10 šroubovací připojení 489 EPIC H-BE 10 krimpovací připojení 489 EPIC H-BE 10 klecová pružina 489 EPIC H-BE 16 šroubovací připojení 490 EPIC H-BE 16 krimpovací připojení 490 EPIC H-BE 16 klecová pružina 490 EPIC H-BE 24 šroubovací připojení 491 EPIC H-BE 24 krimpovací připojení 491 EPIC H-BE 24 klecová pružina 491 EPIC H-BE 32 šroubovací připojení 492 EPIC H-BE 32 krimpovací připojení 492 EPIC H-BE 32 klecová pružina 492 EPIC H-BE 48 šroubovací připojení 493 EPIC H-BE 48 krimpovací připojení 493 EPIC H-BE 48 klecová pružina 493 EPIC H-EE vložky EPIC H-EE EPIC H-EE EPIC H-EE EPIC H-EE EPIC H-EE EPIC H-EE EPIC H-BS vložky EPIC H-BS EPIC H-BS EPIC H-BVE vložky EPIC H-BVE EPIC H-BVE EPIC H-BVE EPIC TB-H-BE svorkovnicový adaptér EPIC TB-H-BE EPIC TB-H-BE EPIC MC moduly EPIC MC modul: vysokoproudý 1+PE 500 EPIC MC modul: vysokoproudý 2pól. 500 EPIC MC modul: vysokonapěťový 3pól. 500 EPIC MC modul: vysokonapěťový 4+PE 501 EPIC MC modul: 3pól. 501 EPIC MC modul: HE 4pól. 501 EPIC MC modul: klecová pružina 4pól. 502 EPIC MC modul: 5pól. 502 EPIC MC modul: 10pól. 502 EPIC MC modul: 10pól. 503 EPIC MC modul: 20pól. 503 EPIC MC zaslepovací modul 503 EPIC MC modul: koaxiální 3pól. 504 EPIC MC modul: PROFIBUS DP 504 EPIC MC modul: Universal Bus 504 EPIC MC modul: RJ EPIC CE6326 modulární konektor RJ EPIC MC modul pneumatický 1pól. 507 EPIC MC modul pneumatický 2pól. 507 EPIC MC nářadí pro vytahování modulů 507 EPIC MCR rámečky EPIC MCR EPIC MCR EPIC MCR EPIC MCR EPIC kontakty + nářadí EPIC M-D 1,0 D-Sub lisované kontakty v kotouči 510 EPIC nářadí pro kontakty M-D 1,0 D-Sub v kotoučích Novinka 510 EPIC H-D 1,6 soustružené kontakty 511 EPIC nářadí pro kontakty H-D 1,6 soustružené 511 EPIC H-D 1,6 lisované kontakty 512 EPIC nářadí pro kontakty H-D 1,6 lisované 512 EPIC H-D 1,6 lisované kontakty v kotouči 513 EPIC nářadí pro kontakty H-D 1,6 lisované v kotoučích Novinka 513 EPIC H-BE 2,5 soustružené kontakty 514 EPIC nářadí pro kontakty H-BE 2,5 soustružené 514 EPIC MC 2,5 soustružené kontakty 515 EPIC nářadí pro kontakty MC 2,5 soustružené 515 EPIC MC 2,5 lisované kontakty 516 EPIC nářadí pro kontakty MC 2,5 lisované 516 EPIC MC 2,5 lisované kontakty v kotouči Novinka 517 EPIC nářadí pro kontakty MC 2,5 lisované v kotoučích 517 EPIC MC 3,6 soustružené kontakty 518 EPIC nářadí pro kontakty MC 3,6 soustružené 518 EPIC MC koaxiální kontakty 519 EPIC nářadí pro kontakty MC koaxiální Novinka 519 EPIC H-A 3 pouzdra EPIC H-A 3 kabelové pouzdro kovové přímé 521 EPIC H-A 3 kabelové pouzdro plastové přímé 521 EPIC H-A 3 kabelové pouzdro kovové úhlové 522 EPIC H-A 3 kabelové pouzdro plastové úhlové 522 EPIC H-A 3 vestavné pouzdro přímé 523 EPIC H-A 3 vestavné pouzdro s výklopným krytem 523 EPIC H-A 3 vestavné pouzdro úhlové 523 EPIC H-A 3 soklové pouzdro 524 EPIC H-A 3 soklové pouzdro (otevřené dno) 524 EPIC H-A 3 spojkové pouzdro kovové (kabelový vstup přímý) 525 EPIC H-A 3 spojkové pouzdro plastové (kabelový vstup přímý) 525 EPIC H-A 10 pouzdra EPIC H-A 10 TG 526 EPIC H-A 10 TGH 526 EPIC H-A 10 TS 527 EPIC H-A 10 TSH 527 EPIC H-A 10 AG-LB 528 EPIC H-A 10 AD-LB 528 EPIC H-A 10 AD-LB 529 EPIC H-A 10 SGR-LB 530 EPIC H-A 10 SGRL-LB 530 EPIC H-A 10 SDR-LB 531 EPIC H-A 10 SDRL-LB 531 EPIC H-A 10 TBF-LB 532 EPIC H-A 10 TBFH-LB 532 EPIC H-A 16 pouzdra EPIC H-A 16 TG 533 EPIC H-A 16 TGH 533 EPIC H-A 16 TS 534 EPIC H-A 16 TSH 534 EPIC H-A 16 AG-LB 535 EPIC H-A 16 AD-LB 535 EPIC H-A 16 SGR-LB 536 EPIC H-A 16 SGRL-LB 536 EPIC H-A 16 SDR-LB 537 EPIC H-A 16 SDRL-LB 537 EPIC H-A 16 TBF-LB 538 EPIC H-A 16 TBFH-LB 538 EPIC H-A 32 pouzdra EPIC H-A 32 TG 539 EPIC H-A 32 TGB 539 EPIC H-A 32 TS 540 EPIC H-A 32 TSB 540 EPIC H-A 32 AG 541 EPIC H-A 32 AD-BO 541 EPIC H-A 32 SGR 542 EPIC H-A 32 SGRL 542 EPIC H-A 32 SDR-BO 543 EPIC H-A 32 SDRL-BO 543 EPIC H-A 32 TBF 543 EPIC H-A 48 pouzdra EPIC H-A 48 TG 544 EPIC H-A 48 TS 544 EPIC H-A 48 AG 545 EPIC H-A 48 SGR 545 EPIC H-A 48 SGRL 545 EPIC H-B 6 pouzdra EPIC H-B 6 TG 546 EPIC H-B 6 TGH 546 EPIC H-B 6 TS 546 EPIC H-B 6 TSH 547 EPIC H-B 6 AG-LB 547 EPIC H-B 6 AD-LB 547 EPIC H-B 6 SGR-LB 548 EPIC H-B 6 SGRL-LB 548 EPIC H-B 6 SGRH-LB 548 EPIC H-B 6 SGRLH-LB 549 EPIC H-B 6 SDR-LB 549 EPIC H-B 6 SDRL-LB 549 EPIC H-B 6 SDRH-LB 550 EPIC H-B 6 SDRLH-LB 550 EPIC H-B 6 TBF-LB 551 EPIC H-B 6 TBFH-LB 551 EPIC H-B 10 pouzdra EPIC H-B 10 TG-RO 552 EPIC H-B 10 TGH-RO 552 EPIC H-B 10 TS-RO 552 EPIC H-B 10 TSH-RO 553 EPIC H-B 10 TG 553 EPIC H-B 10 TGH 553 EPIC H-B 10 TGB 554 EPIC H-B 10 TGBH 554 EPIC H-B 10 TS 554 EPIC H-B 10 TSH 555 EPIC H-B 10 TSB 555 EPIC H-B 10 TSBH 555 EPIC H-B 10 AG-LB 556 EPIC H-B 10 AD-LB 556 EPIC H-B 10 AG 556 EPIC H-B 10 AD-BO 556 EPIC H-B 10 AGS-LB Novinka 557 EPIC H-B 10 SGR-LB 558 EPIC H-B 10 SGRL-LB 558 EPIC H-B 10 SGRH-LB 559 EPIC H-B 10 SGRLH-LB 559 EPIC H-B 10 SDR-LB 559 EPIC H-B 10 SDRL-LB 560 EPIC H-B 10 SDRH-LB 560 EPIC H-B 10 SDRLH-LB 560 EPIC H-B 10 SGR 561 EPIC H-B 10 SGRL 561 EPIC H-B 10 SGRH 561 EPIC H-B 10 SGRLH 562 EPIC H-B 10 SDR-BO 562 EPIC H-B 10 SDRL-BO 562 EPIC H-B 10 SDRH-BO 563 EPIC H-B 10 SDRLH-BO 563 EPIC H-B 10 TBF-LB 564 EPIC H-B 10 TBFH-LB 564 EPIC H-B 10 TBF 564 EPIC H-B 10 TBFH 565 EPIC H-B 16 pouzdra EPIC H-B 16 TG-RO 566 EPIC H-B 16 TGH-RO 566 EPIC H-B 16 TS-RO 566 EPIC H-B 16 TSH-RO 567 EPIC H-B 16 TG 567 EPIC H-B 16 TG 2X 567 EPIC H-B 16 TGH 568 EPIC H-B 16 TGH 2X 568 EPIC H-B 16 TGB 569 EPIC H-B 16 TGBH 569 EPIC H-B 16 TS 569 EPIC H-B 16 TSH 570 EPIC H-B 16 TSB 570 EPIC H-B 16 TSBH 570 EPIC H-B 16 AG-LB 571 EPIC H-B 16 AD-LB 571 EPIC H-B 16 AG 571 EPIC H-B 16 AD-BO 572 EPIC H-B 16 SGR-LB 572 EPIC H-B 16 SGRL-LB 572 EPIC H-B 16 SGRH-LB 573 EPIC H-B 16 SGRLH-LB 573 EPIC H-B 16 SDR-LB 573 EPIC H-B 16 SDRL-LB 574 EPIC H-B 16 SDRH-LB 574 EPIC H-B 16 SDRLH-LB 574 EPIC H-B 16 SGR 575 EPIC H-B 16 SGRL 575 EPIC H-B 16 SGRH 575 EPIC H-B 16 SGRLH 576 EPIC H-B 16 SDR-BO 576 EPIC H-B 16 SDRL-BO 576 EPIC H-B 16 SDRH-BO 577 EPIC H-B 16 SDRLH-BO 577 EPIC H-B 16 TBF-LB 578 EPIC H-B 16 TBFH-LB 578 EPIC H-B 16 TBF 578 EPIC H-B 16 TBFH 579 EPIC H-B 24 pouzdra EPIC H-B 24 TG-RO 580 EPIC H-B 24 TGH-RO 580 EPIC H-B 24 TS-RO 580 EPIC H-B 24 TSH-RO Pro aktuální informace volejte

3 EPIC H-B 24 TG 581 EPIC H-B 24 TG 2X 581 EPIC H-B 24 TGH 582 EPIC H-B 24 TGH 2X 582 EPIC H-B 24 TGB 583 EPIC H-B 24 TGBH 583 EPIC H-B 24 TS 583 EPIC H-B 24 TSH 584 EPIC H-B 24 TSB 584 EPIC H-B 24 TSBH 584 EPIC H-B 24 AG-LB 585 EPIC H-B 24 AD-LB 585 EPIC H-B 24 AG 585 EPIC H-B 24 AD-BO 585 EPIC H-B 24 SGR-LB 586 EPIC H-B 24 SGRL-LB 586 EPIC H-B 24 SGRH-LB 587 EPIC H-B 24 SGRLH-LB 587 EPIC H-B 24 SDR-LB 587 EPIC H-B 24 SDRL-LB 588 EPIC H-B 24 SDRH-LB 588 EPIC H-B 24 SDRLH-LB 588 EPIC H-B 24 SGR 589 EPIC H-B 24 SGRL 589 EPIC H-B 24 SGRH 589 EPIC H-B 24 SGRLH 590 EPIC H-B 24 SDR-BO 590 EPIC H-B 24 SDRL-BO 590 EPIC H-B 24 SDRH-BO 591 EPIC H-B 24 SDRLH-BO 591 EPIC H-B 24 TBF-LB 592 EPIC H-B 24 TBFH-LB 592 EPIC H-B 24 TBF 592 EPIC H-B 24 TBFH 593 EPIC H-B 32 pouzdra EPIC H-B 32 TG 594 EPIC H-B 32 TG 2X 594 EPIC H-B 32 TS 594 EPIC H-B 32 AG 595 EPIC H-B 32 SGR 595 EPIC H-B 32 SGRL 595 EPIC H-B 32 TBFH 596 EPIC H-B 48 pouzdra EPIC H-B 48 TG 597 EPIC H-B 48 TS 597 EPIC H-B 48 AG-LB 598 EPIC H-B 48 AD-LB 598 EPIC H-B 48 SGR-LB 598 EPIC H-B 48 SGRL-LB 599 EPIC H-B 48 SDR-LB 599 EPIC H-B 48 SDRL-LB 599 EPIC příslušenství pouzder EPIC QUICK & EASY montážní systém 600 EPIC QUICK & EASY příslušenství 600 EPIC plochá těsnění pro vestavné pouzdro 602 EPIC šrouby pro izolační tělíska 602 EPIC kódovací prvky 602 EPIC ochranný kryt pro pouzdra H-A EPIC ochranný kryt pro pouzdra H-A 604 EPIC ochranný kryt pro pouzdra H-B 604 EPIC krycí desky pro pouzdra H-B 605 EPIC adapterové desky pro 1 D-Sub vložku 605 EPIC adapterové desky pro 2 D-Sub vložky 605 EPIC kovový třmen pro pouzdra H-A, H-B 605 EPIC sady hranatých konektorů EPIC H-A 3 sady plastové 606 EPIC H-A 3 sady kovové 607 EPIC H-A 4 sady plastové 608 EPIC H-A 4 sady kovové 609 EPIC H-A 10 sady 610 EPIC H-A 16 sady 611 EPIC H-BE 6 sady 612 EPIC H-BE 10 sady 613 EPIC H-BE 16 sady 614 EPIC H-BE 24 sady 615 EPIC H-BS 6 sady 616 EPIC H-D 40 sady 617 EPIC H-D 64 sady 618 Kulaté konektory EPIC CIRCON M23 pouzdra EPIC M23 A1 620 EPIC M23 A1 D3,2 620 EPIC M23 A3 620 EPIC M23 D6 621 EPIC M23 F6 621 EPIC M23 F7 621 EPIC M23 G4 622 EPIC M23 G5 622 EPIC M23 G6 622 EPIC M23 B1 623 EPIC M23 B2 623 EPIC M23 O1 623 EPIC CIRCON M23 vložky EPIC M23 izolační tělíska 12pólová D-Sub Novinka 624 EPIC M23 izolační tělíska 17pólová D-Sub Novinka 624 EPIC kontakty + nářadí EPIC M-D 1,0 D-Sub lisované kontakty v kotouči 625 EPIC nářadí pro kontakty M-D 1,0 D-Sub v kotoučích 625 Kulaté konektory EPIC CIRCON M23 vložky EPIC M23 izolační tělíska 12pólová pro pájení vlnou Novinka 626 EPIC M23 izolační tělíska 17pólová pro pájení vlnou Novinka 626 EPIC M23 izolační tělíska 6pólová Novinka 627 EPIC M23 izolační tělíska 7pólová Novinka 627 EPIC M23 izolační tělíska 8+1pólová 628 EPIC M23 izolační tělíska 9pólová 628 EPIC M23 izolační tělíska 12pólová 629 EPIC M23 izolační tělíska 16pólová 629 EPIC M23 izolační tělíska 17pólová 630 EPIC CIRCON M23 kontakty + nářadí EPIC M23 kolíky 632 EPIC M23 dutinky 632 EPIC M23 nářadí 632 EPIC M23 příslušenství 632 EPIC M23 sady EPIC M23 sady 12pólové 633 EPIC M23 sady 17pólové 634 EPIC ZYLIN R 3.0 EPIC ZYLIN R 3.0 D PG EPIC ZYLIN R 3.0 F PG EPIC ZYLIN R 3.0 A 635 EPIC ZYLIN R 3.0 B1 636 EPIC ZYLIN R 3.0 B2 636 EPIC ZYLIN R 3.0 G1 636 EPIC CIRCON LS1 EPIC LS1 A1 6 kontaktů 637 EPIC LS1 A3 6 kontaktů 637 EPIC LS1 A3 6 kontaktů 638 EPIC LS1 A3 8 kontaktů 638 EPIC LS1 G5 6 kontaktů 639 EPIC LS1 A6 6 kontaktů 639 EPIC LS1 A6 6 kontaktů 640 EPIC LS1 A6 8 kontaktů 640 EPIC LS1 D6 6 kontaktů 641 EPIC LS1 D6 6 kontaktů (krátké) 641 EPIC LS1 F6 6 kontaktů 642 EPIC LS1 F7 6 kontaktů 642 EPIC LS1 A1 8 kontaktů 643 EPIC LS1 A3 8 kontaktů 643 EPIC LS1 G5 8 kontaktů 644 EPIC LS1 A6 8 kontaktů 644 EPIC LS1 D6 8 kontaktů 645 EPIC LS1 D6 8 kontaktů (krátké) 645 EPIC LS1 F6 8 kontaktů 646 EPIC LS1 F7 8 kontaktů 646 EPIC CIRCON LS1 kontakty, nářadí, příslušenství EPIC LS1 kolíky 647 EPIC LS1 dutinky 647 EPIC LS1 nářadí 647 EPIC LS1 příslušenství 647 EPIC LS1 sady EPIC LS1 sady 6pólové 648 EPIC LS1 sady 8pólové 649 EPIC POWERLOCK pouzdra EPIC POWERLOCK A1 C Novinka 650 EPIC POWERLOCK A6 C Novinka 650 EPIC POWERLOCK D6 C Novinka 651 EPIC POWERLOCK F6 C Novinka 651 EPIC POWERLOCK krimpovací kontakty, nářadí, příslušenství EPIC POWERLOCK krimpovací kontakty Novinka 652 EPIC POWERLOCK nářadí Novinka 652 EPIC POWERLOCK příslušenství Novinka 652 EPIC POWERLOCK pouzdra EPIC POWERLOCK A1 S Novinka 653 EPIC POWERLOCK A6 S Novinka 653 EPIC POWERLOCK D6 S Novinka 654 EPIC POWERLOCK F6 S Novinka 654 EPIC POWERLOCK šroubovací kontakty, nářadí, příslušenství EPIC POWERLOCK kontakty šroubovací Novinka 655 EPIC POWERLOCK nářadí Novinka 655 EPIC POWERLOCK příslušenství Novinka 655 Solární konektory EPIC SOLAR 4 THIN EPIC SOLAR 4 THIN M konfekcionovaný 657 EPIC SOLAR 4 THIN F konfekcionovaný 657 EPIC SOLAR EPIC SOLAR M konfekcionovaný 658 Pro aktuální informace volejte EPIC SOLAR F konfekcionovaný 658 EPIC SOLAR Modul Box 659 EPIC SOLAR Modul Box s kabelem 659 EPIC SOLAR M konfekcionovatelný M EPIC SOLAR F konfekcionovatelný M EPIC SOLAR M G5 vestavný konektor 661 EPIC SOLAR F G5 vestavný konektor 661 EPIC SOLAR ochranný kryt 661 EPIC SOLAR FMM Y-Splitter 662 EPIC SOLAR MFF Y-Splitter 662 EPIC SOLAR krimpovací nářadí 663 KS 20 kabelové nůžky 664 Universal Strip odizolovací kleště

4 EPIC Průmyslové konektory EPIC H-A vložky Prosím věnujte pozornost tabulce A10: Technické údaje hranatých konektorů EPIC, která Vám může být užitečným pomocníkem při vyhledání vhodných konektorových vložek a pouzder pro Vaši aplikaci. Prosím věnujte pozornost také nově sestaveným konektorovým sadám. Řešení pro mnoho aplikací: Počet kontaktů od 2 do 216 Proudy do max. 82 A Elektrické napětí do max. 1000V Modulární pro napájecí zdroje, zdroje signálů a dat Různé variace pouzder pro kabely a k montáži do přístrojů Možnosti připojení vodiče: šroubovací, krimpovací a pomocí klecové tažné pružiny Tip: Pro montáž konektorových vložek se šroubovacím připojením použijte nářadí z kapitoly Kabelové příslušenství Složení hranatého konektoru: 1. Kabelová vývodka: Je určena pro kabelové, spojkové a soklové pouzdro k utěsnění kabelu, tahovému odlehčení a pro ochranu z hlediska EMC. Podle způsobu použití je možno volit různé kabelové vývodky 2. Kabelové pouzdro: Slouží k ukončení kabelu a je libovolně kombinovatelné s vestavným, soklovým nebo spojkovým pouzdrem 3. Kolíková vložka: Kontaktní vložka slouží k uchycení kontaktních prvků a současně plní izolační funkci. K dispozici jsou tři způsoby připojení vodiče: šroubovací krimpovací (kontakty musí být objednány samostatně) pomocí klecové tažné pružiny 4. Dutinková vložka: K dispozici jsou tři způsoby připojení vodiče: šroubovací krimpovací (kontakty musí být objednány samostatně) pomocí klecové tažné pružiny 5. Spodní pouzdro: Podle způsobu použití je možno zvolit jedno ze tří různých provedení: Soklové pouzdro: Pro montáž na stěnu Vestavné pouzdro: Pro průchody přes stěnu Spojkové pouzdro: Pro volné spojení typu kabel - kabel Šroubovací připojení (dle DIN EN 60999) Závit šroubu M3 M4 M5 M6 Utahovací moment Nm 0,5 1,2 2,0 2,5 Svorkový šroub: H-A, H-BE, H-BVE Svorkový šroub: H-BS PE šroub: H-A, H-BE, H-BVE PE šroub: H-BS Svorkový šroub: Modul vysokonapěťový Upevňovací šroub: Konektorové vložky a modulové rámečky Všechny EPIC konektory odpovídají IEC Pro aktuální informace volejte

5 EPIC H-A vložky EPIC H-A 3 Výstup kabelů přímý na zadní straně EPIC H-A 4 Výstup kabelů přímý na zadní straně Vhodná pouzdra: EPIC H-A 3 pouzdra viz strana 521 EPIC H-A 3 Vložky H-A se šroubovacím připojením, pro průřezy do 2,5 mm² Malé konektory H-A 3 najdou použití všude tam, kde je nedostatek místa. Šroubovací připojení s přímým kabelovým přívodem ze zadní strany EPIC H-A 4 Vložky H-A se šroubovacím připojením, pro průřezy do 2,5 mm² Malé konektory H-A 4 najdou použití všude tam, kde je nedostatek místa. Šroubovací připojení s přímým kabelovým přívodem ze zadní strany Jmenovité napětí (V) IEC: 400 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 4 kv Jmenovitý proud (A) IEC: 23 A UL: 10 A CSA: 10 A Stupeň znečištění 3 Vnitřní odpor 1,5 4 mohm Kontakty Slitina mědi, tvrdě postříbřená Počet kontaktů EPIC H-A PE EPIC H-A PE Připojení vodičů Šroubovací připojení: 0,5 až 2,5 mm² (2,5 mm² s dutinkou v závislosti na profilu krimpu) Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Výroba strojů a přístrojů Regulační technika Vhodné nářadí MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Kontakty Balicí jednotky kusů H-A 3 šroubovací připojení H-A 3 SS kolík H-A 3 BS dutinka H-A 4 šroubovací připojení H-A 4 SS kolík H-A 4 BS dutinka Pro aktuální informace volejte

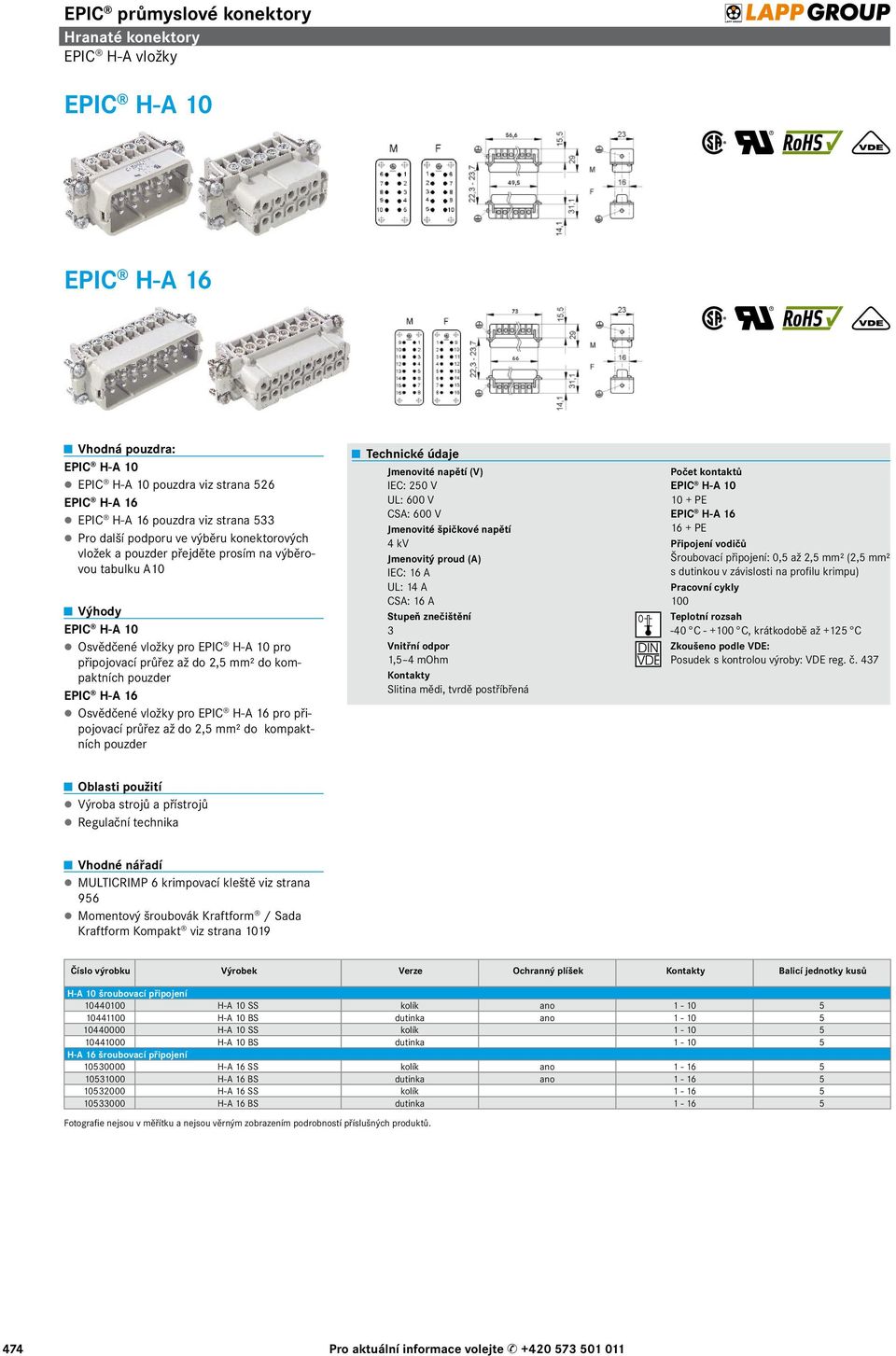

6 EPIC H-A vložky EPIC H-A 10 EPIC H-A 16 Vhodná pouzdra: EPIC H-A 10 EPIC H-A 10 pouzdra viz strana 526 EPIC H-A 16 EPIC H-A 16 pouzdra viz strana 533 EPIC H-A 10 Osvědčené vložky pro EPIC H-A 10 pro připojovací průřez až do 2,5 mm² do kompaktních pouzder EPIC H-A 16 Osvědčené vložky pro EPIC H-A 16 pro připojovací průřez až do 2,5 mm² do kompaktních pouzder Jmenovité napětí (V) IEC: 250 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 4 kv Jmenovitý proud (A) IEC: 16 A UL: 14 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor 1,5 4 mohm Kontakty Slitina mědi, tvrdě postříbřená Počet kontaktů EPIC H-A PE EPIC H-A PE Připojení vodičů Šroubovací připojení: 0,5 až 2,5 mm² (2,5 mm² s dutinkou v závislosti na profilu krimpu) Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Výroba strojů a přístrojů Regulační technika Vhodné nářadí MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Ochranný plíšek Kontakty Balicí jednotky kusů H-A 10 šroubovací připojení H-A 10 SS kolík ano H-A 10 BS dutinka ano H-A 10 SS kolík H-A 10 BS dutinka H-A 16 šroubovací připojení H-A 16 SS kolík ano H-A 16 BS dutinka ano H-A 16 SS kolík H-A 16 BS dutinka Pro aktuální informace volejte

7 EPIC H-A vložky EPIC H-A 32 EPIC H-A 48 Vhodná pouzdra: EPIC H-A 32 EPIC H-A 32 pouzdra viz strana 539 EPIC H-A 48 EPIC H-A 48 pouzdra viz strana 544 Osvědčené vložky pro EPIC H-A 16 pro připojovací průřez až do 2,5 mm² do kompaktních pouzder Jmenovité napětí (V) IEC: 250 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 4 kv Jmenovitý proud (A) IEC: 16 A UL: 14 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor 1,5 4 mohm Kontakty Slitina mědi, tvrdě postříbřená Počet kontaktů 16 + PE Připojení vodičů Šroubovací připojení: 0,5 až 2,5 mm² (2,5 mm² s dutinkou v závislosti na profilu krimpu) Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Výroba strojů a přístrojů Regulační technika Vhodné nářadí MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Ochranný plíšek Kontakty Balicí jednotky kusů H-A 32 šroubovací připojení H-A 16 SS kolík ano H-A 16 SS kolík ano H-A 16 BS dutinka ano H-A 16 BS dutinka ano H-A 16 SS kolík H-A 16 SS kolík H-A 16 BS dutinka H-A 16 BS dutinka H-A 48 šroubovací připojení H-A 16 SS kolík ano H-A 16 BS dutinka ano H-A 16 SS kolík H-A 16 BS dutinka Pro aktuální informace volejte

8 EPIC STA vložky EPIC STA 6 šroubovací připojení Dutinková vložka Kolíková vložka EPIC STA 6 letovací připojení Dutinková vložka Kolíková vložka Vhodná pouzdra: EPIC H-A 3 pouzdra viz strana 521 Vložky STA osvědčené díky silným kontaktním pružinám Osvědčené vložky STA pro šroubovací a letovací připojení Řídicí systémy Rozvaděčová technologie Elektronická laboratoř Jmenovité napětí (V) IEC: 24 V AC, 60 V DC UL: 48 V CSA: 48 V Jmenovitý proud (A) IEC: 10 A UL: 10 A CSA: 10 A Stupeň znečištění 2 Vnitřní odpor < 3 mohm Kontakty Slitina mědi, pocínovaná Počet kontaktů 6 Připojení vodičů EPIC STA 6 šroubovací připojení Šroubovací připojení: 0,5 až 1,5 mm² EPIC STA 6 letovací připojení Letovací připojení: do 1,5 mm² Pracovní cykly C C Číslo výrobku Výrobek Verze Kontakty Balicí jednotky kusů STA 6 šroubovací připojení STA 6 SS Dutinková vložka STA 6 FS Kolíková vložka (pružina) STA 6 letovací připojení STA 6 SL Dutinková vložka STA 6 FL Kolíková vložka (pružina) Pro aktuální informace volejte

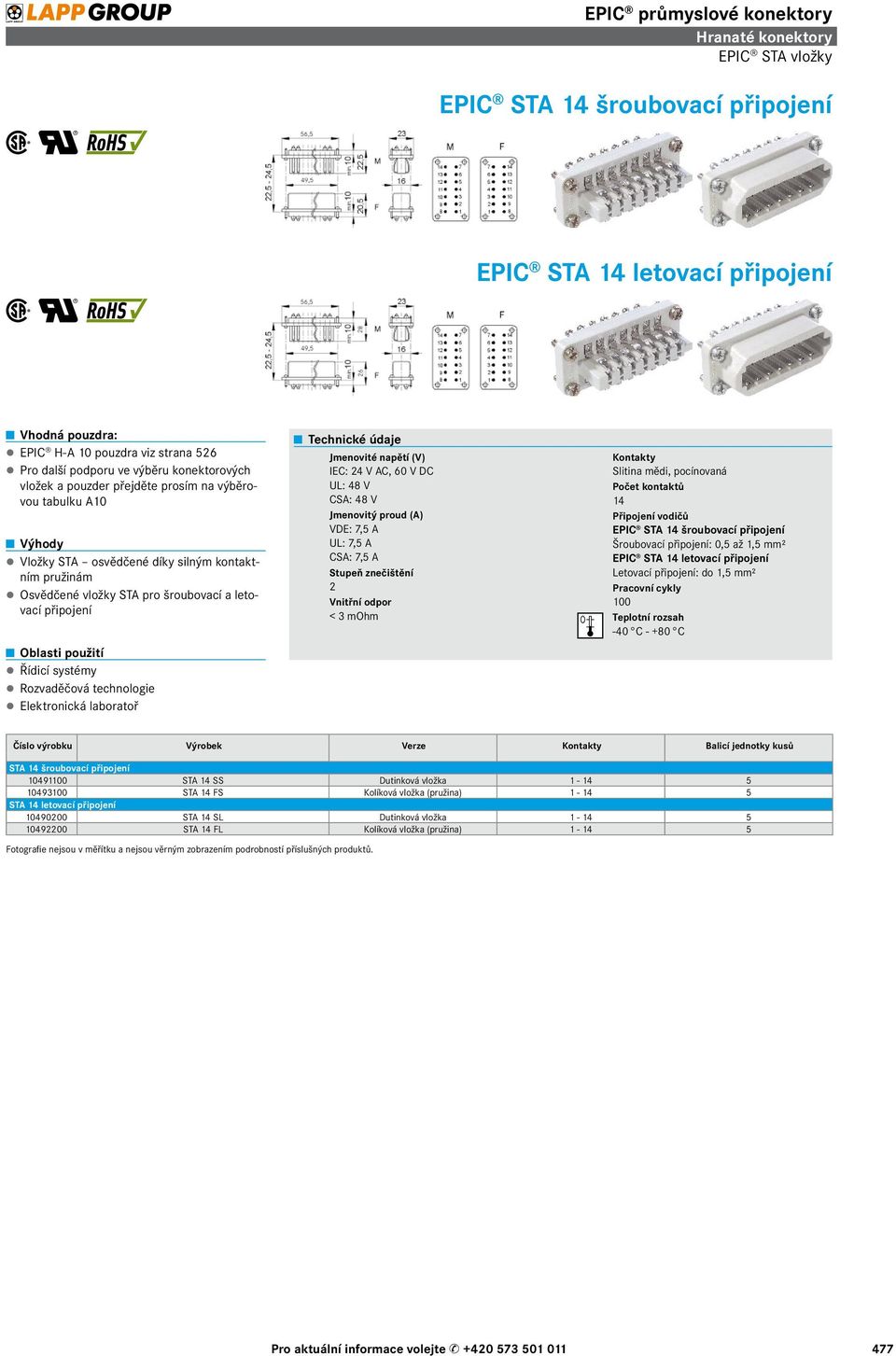

9 EPIC STA vložky EPIC STA 14 šroubovací připojení EPIC STA 14 letovací připojení Vhodná pouzdra: EPIC H-A 10 pouzdra viz strana 526 Vložky STA osvědčené díky silným kontaktním pružinám Osvědčené vložky STA pro šroubovací a letovací připojení Řídicí systémy Rozvaděčová technologie Elektronická laboratoř Jmenovité napětí (V) IEC: 24 V AC, 60 V DC UL: 48 V CSA: 48 V Jmenovitý proud (A) VDE: 7,5 A UL: 7,5 A CSA: 7,5 A Stupeň znečištění 2 Vnitřní odpor < 3 mohm Kontakty Slitina mědi, pocínovaná Počet kontaktů 14 Připojení vodičů EPIC STA 14 šroubovací připojení Šroubovací připojení: 0,5 až 1,5 mm² EPIC STA 14 letovací připojení Letovací připojení: do 1,5 mm² Pracovní cykly C C Číslo výrobku Výrobek Verze Kontakty Balicí jednotky kusů STA 14 šroubovací připojení STA 14 SS Dutinková vložka STA 14 FS Kolíková vložka (pružina) STA 14 letovací připojení STA 14 SL Dutinková vložka STA 14 FL Kolíková vložka (pružina) Pro aktuální informace volejte

10 EPIC STA vložky EPIC STA 20 šroubovací připojení EPIC STA 20 letovací připojení Vhodná pouzdra: EPIC H-A 16 pouzdra viz strana 533 Vložky STA osvědčené díky silným kontaktním pružinám Osvědčené vložky STA pro šroubovací a letovací připojení Řídicí systémy Rozvaděčová technologie Elektronická laboratoř Jmenovité napětí (V) IEC: 24 V AC, 60 V DC UL: 48 V CSA: 48 V Jmenovitý proud (A) IEC: 7 A UL: 7 A CSA: 7 A Stupeň znečištění 2 Vnitřní odpor < 3 mohm Kontakty Slitina mědi, pocínovaná Počet kontaktů 20 Připojení vodičů EPIC STA 20 šroubovací připojení Šroubovací připojení: 0,5 až 1,5 mm² EPIC STA 20 letovací připojení Letovací připojení: do 1,5 mm² Pracovní cykly C C Číslo výrobku Výrobek Verze Kontakty Balicí jednotky kusů STA 20 šroubovací připojení STA 20 SS Dutinková vložka STA 20 FS Kolíková vložka (pružina) STA 20 letovací připojení STA 20 SL Dutinková vložka STA 20 FL Kolíková vložka (pružina) Pro aktuální informace volejte

11 EPIC H-Q 5 vložky EPIC H-Q 5 EPIC H-D 8 Vhodná pouzdra: EPIC H-A 3 pouzdra viz strana 521 Vhodné kontakty EPIC H-Q 5 EPIC H-BE 2,5 soustružené kontakty viz strana 514 EPIC H-D 8 EPIC H-D 1,6 soustružené kontakty viz strana 511 EPIC H-Q 5 Malé vložky H-Q 5 se soustruženými krimpovacími kontakty do 2,5 mm² S pěti pracovními kontakty v osvědčené krimpovací technice a jedním kontaktem PE se šroubovacím připojením EPIC H-D 8 Konektorové vložky konektorů série H-D jsou navrženy pro aplikace, u kterých se vyžaduje velký počet kontaktů Jmenovité napětí (V) EPIC H-Q 5 IEC: 230 V / 400 V UL: 600 V CSA: 600 V EPIC H-D 8 IEC: 24 V (AC)/60 V (DC) pro kovové pouzdro, 250 V pro termoplastové pouzdro; UL: 250 V Jmenovité špičkové napětí EPIC H-Q 5 4 kv EPIC H-D 8 2,5 kv Jmenovitý proud (A) EPIC H-Q 5 IEC: 16 A UL: 16 A CSA: 16 A EPIC H-D 8 IEC: 10 A UL: 10 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů EPIC H-Q PE EPIC H-D 8 8 Připojení vodičů EPIC H-Q 5 Připojení krimpováním: 0,5 2,5 mm² EPIC H-D 8 Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-D 8 Posudek s kontrolou výroby: VDE reg. č. 437 Výroba strojů a přístrojů Regulační technika Číslo výrobku Výrobek Verze Kontakty Balicí jednotky kusů H-Q 5 krimpovací připojení H-Q 5 SC kolík H-Q 5 BC dutinka H-D 8 krimpovací připojení H-D 8 SCM kolík H-D 8 BCM dutinka Pro aktuální informace volejte

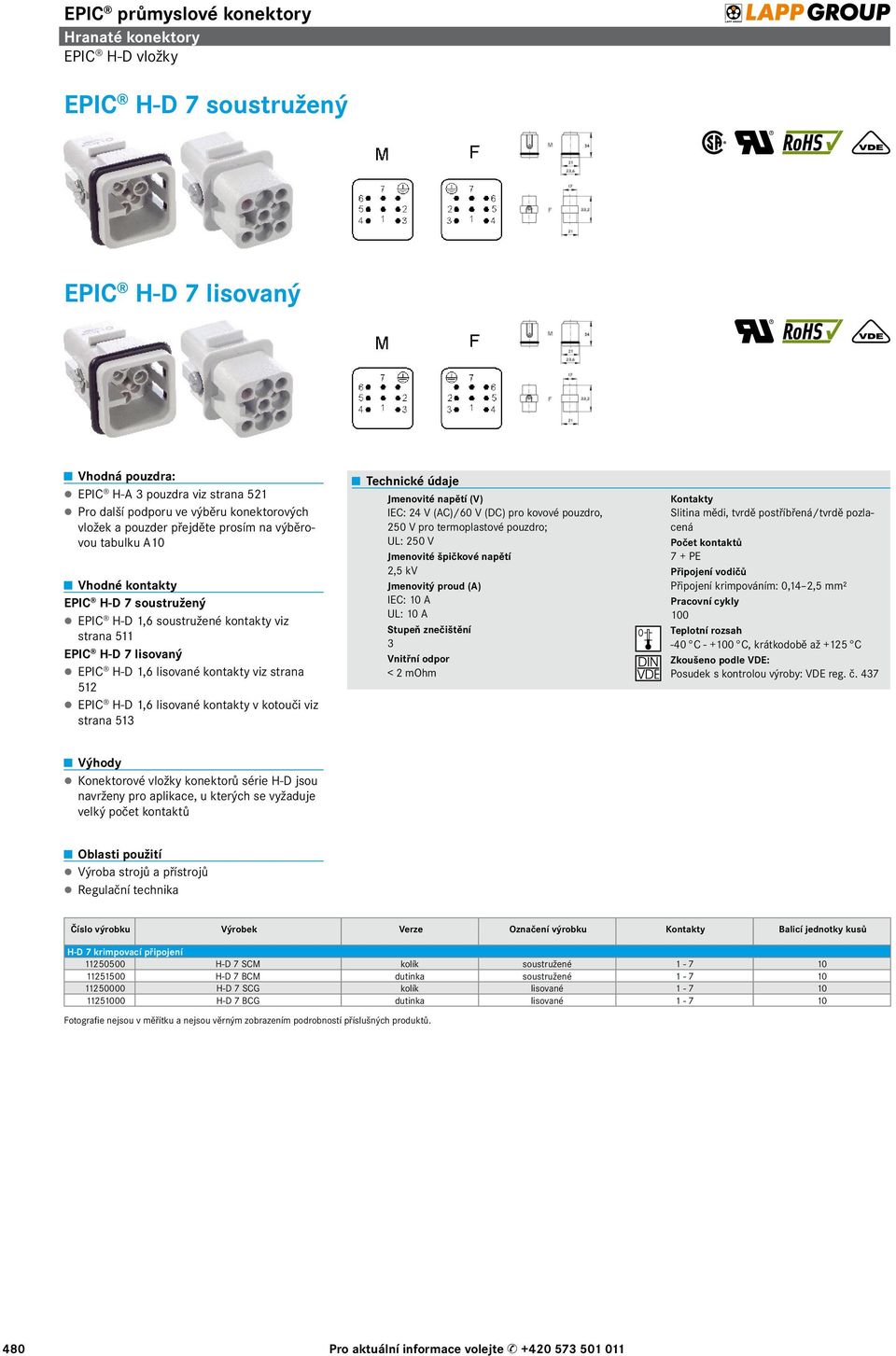

12 EPIC H-D vložky EPIC H-D 7 soustružený EPIC H-D 7 lisovaný Vhodná pouzdra: EPIC H-A 3 pouzdra viz strana 521 Vhodné kontakty EPIC H-D 7 soustružený EPIC H-D 1,6 soustružené kontakty viz strana 511 EPIC H-D 7 lisovaný EPIC H-D 1,6 lisované kontakty viz strana 512 EPIC H-D 1,6 lisované kontakty v kotouči viz strana 513 Jmenovité napětí (V) IEC: 24 V (AC)/60 V (DC) pro kovové pouzdro, 250 V pro termoplastové pouzdro; UL: 250 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) IEC: 10 A UL: 10 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů 7 + PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Konektorové vložky konektorů série H-D jsou navrženy pro aplikace, u kterých se vyžaduje velký počet kontaktů Výroba strojů a přístrojů Regulační technika Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-D 7 krimpovací připojení H-D 7 SCM kolík soustružené H-D 7 BCM dutinka soustružené H-D 7 SCG kolík lisované H-D 7 BCG dutinka lisované Pro aktuální informace volejte

13 EPIC H-D vložky EPIC H-D 15 soustružený EPIC H-D 15 lisovaný Vhodná pouzdra: EPIC H-A 10 pouzdra viz strana 526 Vhodné kontakty EPIC H-D 15 soustružený EPIC H-D 1,6 soustružené kontakty viz strana 511 EPIC H-D 15 lisovaný EPIC H-D 1,6 lisované kontakty viz strana 512 EPIC H-D 1,6 lisované kontakty v kotouči viz strana 513 Jmenovité napětí (V) IEC: 250 V UL: 250 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) IEC: 10 A UL: 10 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů 15 + PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Konektorové vložky konektorů série H-D jsou navrženy pro aplikace, u kterých se vyžaduje velký počet kontaktů Výroba strojů a přístrojů Regulační technika Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-D 15 krimpovací připojení H-D 15 SCM kolík soustružené H-D 15 BCM dutinka soustružené H-D 15 SCG kolík lisované H-D 15 BCG dutinka lisované Pro aktuální informace volejte

14 EPIC H-D vložky EPIC H-D 25 soustružený EPIC H-D 25 lisovaný Vhodná pouzdra: EPIC H-A 16 pouzdra viz strana 533 Vhodné kontakty EPIC H-D 25 soustružený EPIC H-D 1,6 soustružené kontakty viz strana 511 EPIC H-D 25 lisovaný EPIC H-D 1,6 lisované kontakty viz strana 512 EPIC H-D 1,6 lisované kontakty v kotouči viz strana 513 Jmenovité napětí (V) IEC: 250 V UL: 250 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) IEC: 10 A UL: 10 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů 25 + PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Konektorové vložky konektorů série H-D jsou navrženy pro aplikace, u kterých se vyžaduje velký počet kontaktů Výroba strojů a přístrojů Regulační technika Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-D 25 krimpovací připojení H-D 25 SCM kolík soustružené H-D 25 BCM dutinka soustružené H-D 25 SCG kolík lisované H-D 25 BCG dutinka lisované Pro aktuální informace volejte

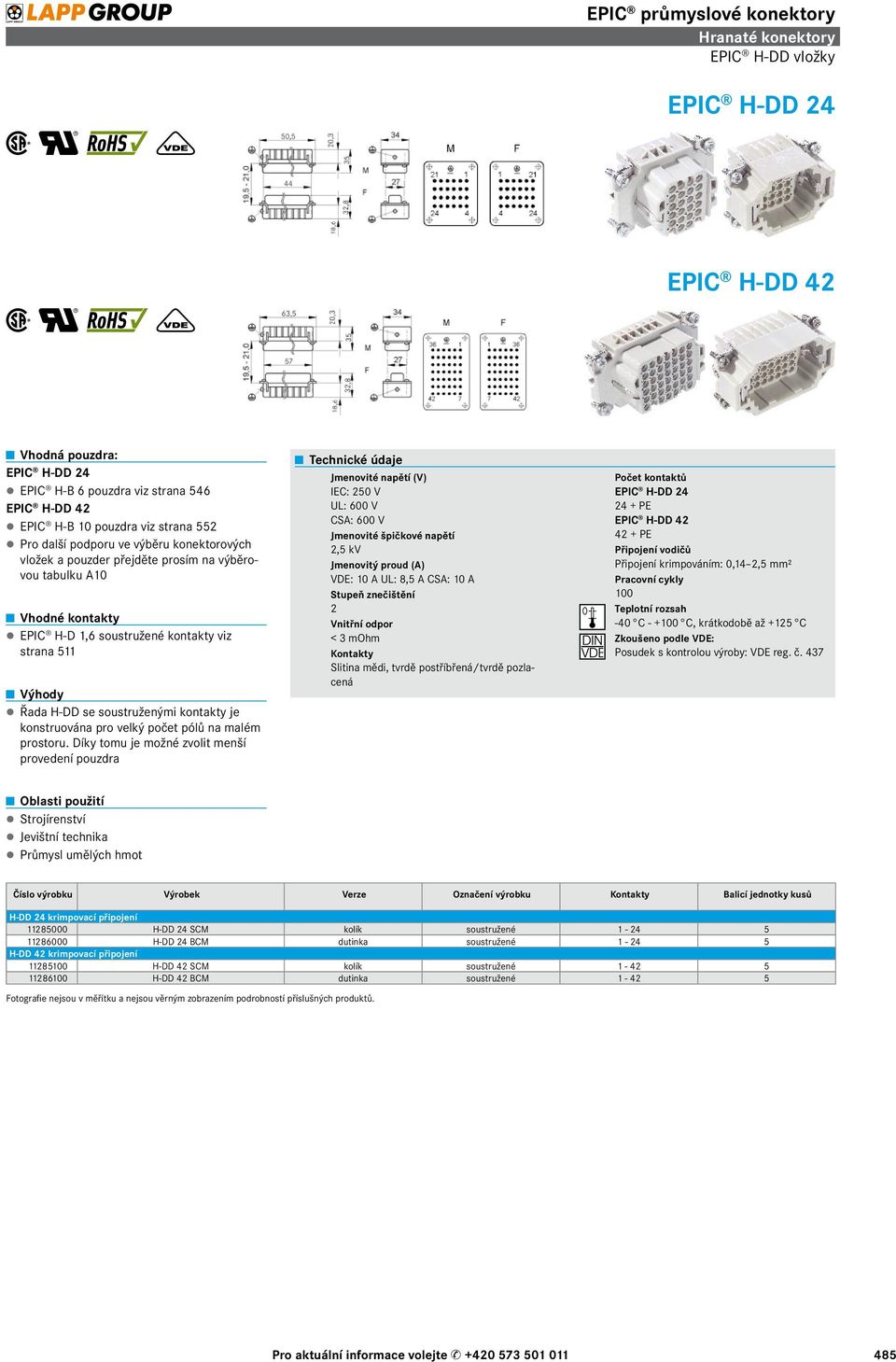

15 EPIC H-D vložky EPIC H-D 40 soustružený EPIC H-D 40 lisovaný Vhodná pouzdra: EPIC H-B 16 pouzdra viz strana 566 Vhodné kontakty EPIC H-D 40 soustružený EPIC H-D 1,6 soustružené kontakty viz strana 511 EPIC H-D 40 lisovaný EPIC H-D 1,6 lisované kontakty viz strana 512 EPIC H-D 1,6 lisované kontakty v kotouči viz strana 513 Jmenovité napětí (V) IEC: 250 V UL: 250 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) IEC: 10 A UL: 10 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů 40 + PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Konektorové vložky konektorů série H-D jsou navrženy pro aplikace, u kterých se vyžaduje velký počet kontaktů Investiční výstavba Jevištní technika Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-D 40 krimpovací připojení H-D 40 SCM kolík soustružené H-D 40 BCM dutinka soustružené H-D 40 SCG kolík lisované H-D 40 BCG dutinka lisované Pro aktuální informace volejte

16 EPIC H-D vložky EPIC H-D 64 soustružený EPIC H-D 64 lisovaný Vhodná pouzdra: EPIC H-B 24 pouzdro viz strana 580 Vhodné kontakty EPIC H-D 64 soustružený EPIC H-D 1,6 soustružené kontakty viz strana 511 EPIC H-D 64 lisovaný EPIC H-D 1,6 lisované kontakty viz strana 512 EPIC H-D 1,6 lisované kontakty v kotouči viz strana 513 Jmenovité napětí (V) IEC: 250 V UL: 250 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) IEC: 10 A UL: 10 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů 64 + PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Konektorové vložky konektorů série H-D jsou navrženy pro aplikace, u kterých se vyžaduje velký počet kontaktů Investiční výstavba Jevištní technika Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-D 64 krimpovací připojení H-D 64 SCM kolík soustružené H-D 64 BCM dutinka soustružené H-D 64 SCG kolík lisované H-D 64 BCG dutinka lisované Pro aktuální informace volejte

17 EPIC H-DD vložky EPIC H-DD 24 EPIC H-DD 42 Vhodná pouzdra: EPIC H-DD 24 EPIC H-B 6 pouzdra viz strana 546 EPIC H-DD 42 EPIC H-B 10 pouzdra viz strana 552 Vhodné kontakty EPIC H-D 1,6 soustružené kontakty viz strana 511 Řada H-DD se soustruženými kontakty je konstruována pro velký počet pólů na malém prostoru. Díky tomu je možné zvolit menší provedení pouzdra Jmenovité napětí (V) IEC: 250 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) VDE: 10 A UL: 8,5 A CSA: 10 A Stupeň znečištění 2 Vnitřní odpor < 3 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů EPIC H-DD PE EPIC H-DD PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Strojírenství Jevištní technika Průmysl umělých hmot Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-DD 24 krimpovací připojení H-DD 24 SCM kolík soustružené H-DD 24 BCM dutinka soustružené H-DD 42 krimpovací připojení H-DD 42 SCM kolík soustružené H-DD 42 BCM dutinka soustružené Pro aktuální informace volejte

18 EPIC H-DD vložky EPIC H-DD 72 EPIC H-DD 108 Vhodná pouzdra: EPIC H-DD 72 EPIC H-B 16 pouzdra viz strana 566 EPIC H-DD 108 EPIC H-B 24 pouzdro viz strana 580 Vhodné kontakty EPIC H-D 1,6 soustružené kontakty viz strana 511 Řada H-DD se soustruženými kontakty je konstruována pro velký počet pólů na malém prostoru. Díky tomu je možné zvolit menší provedení pouzdra Jmenovité napětí (V) IEC: 250 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) VDE: 10 A UL: 8,5 A CSA: 10 A Stupeň znečištění 2 Vnitřní odpor < 3 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů EPIC H-DD PE EPIC H-DD PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Strojírenství Jevištní technika Průmysl umělých hmot Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-DD 72 krimpovací připojení H-DD 72 SCM kolík soustružené H-DD 72 BCM dutinka soustružené H-DD 108 krimpovací připojení H-DD 108 SCM kolík soustružené H-DD 108 BCM dutinka soustružené Pro aktuální informace volejte

19 EPIC H-DD vložky EPIC H-DD 144 EPIC H-DD 216 Vhodná pouzdra: EPIC H-DD 144 EPIC H-B 32 pouzdro viz strana 594 EPIC H-DD 216 EPIC H-B 48 pouzdra viz strana 597 Vhodné kontakty EPIC H-D 1,6 soustružené kontakty viz strana 511 Jmenovité napětí (V) IEC: 250 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 2,5 kv Jmenovitý proud (A) VDE: 10 A UL: 8,5 A CSA: 10 A Stupeň znečištění 2 Vnitřní odpor < 3 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů 72 + PE Připojení vodičů Připojení krimpováním: 0,14 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: Posudek s kontrolou výroby: VDE reg. č. 437 Řada H-DD se soustruženými kontakty je konstruována pro velký počet pólů na malém prostoru. Díky tomu je možné zvolit menší provedení pouzdra Strojírenství Jevištní technika Průmysl umělých hmot Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-DD 144 krimpovací připojení H-DD 72 SCM kolík soustružené H-DD 72 SCM kolík soustružené H-DD 72 BCM dutinka soustružené H-DD 72 BCM dutinka soustružené H-DD 216 krimpovací připojení H-DD 108 SCM kolík soustružené H-DD 108 SCM kolík soustružené H-DD 108 BCM dutinka soustružené H-DD 108 BCM dutinka soustružené Pro aktuální informace volejte

20 EPIC H-BE vložky EPIC H-BE 6 šroubovací připojení EPIC H-BE 6 krimpovací připojení EPIC H-BE 6 klecová pružina Vhodná pouzdra: EPIC H-B 6 pouzdra viz strana 546 Vhodné kontakty EPIC H-BE 6 krimpovací připojení EPIC H-BE 2,5 soustružené kontakty viz strana 514 Standardní vložky se šroubovacím připojením, krimpovacím připojením a připojením klecovou pružinou Osvědčená série EPIC H-BE se vyznačuje možností použití při vyšších napětích a proudech a vysokou spolehlivostí Strojírenství Jevištní technika Průmysl umělých hmot Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor EPIC H-BE 6 šroubovací připojení < 2 mohm EPIC H-BE 6 krimpovací připojení < 2 mohm EPIC H-BE 6 klecová pružina 1,5 4 mohm Kontakty EPIC H-BE 6 šroubovací připojení Slitina mědi, tvrdě postříbřená EPIC H-BE 6 krimpovací připojení Slitina mědi, tvrdě postříbřená/tvrdě pozlacená EPIC H-BE 6 klecová pružina Slitina mědi, tvrdě postříbřená Počet kontaktů 6 + PE Připojení vodičů EPIC H-BE 6 šroubovací připojení Šroubovací připojení: 0,5 až 2,5 mm² EPIC H-BE 6 krimpovací připojení Připojení krimpováním: 0,5 4,0 mm² EPIC H-BE 6 klecová pružina Připojení klecovou pružinou: 0,5 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-BE 6 šroubovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 EPIC H-BE 6 krimpovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 Vhodné nářadí EPIC H-BE 6 šroubovací připojení Doporučené krimpovací nářadí pro kabely: MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Ochranný plíšek Označení výrobku Kontakty Balicí jednotky kusů H-BE 6 šroubovací připojení H-BE 6 SS kolík ano H-BE 6 BS dutinka ano H-BE 6 SS kolík H-BE 6 BS dutinka H-BE 6 krimpovací připojení H-BE 6 SCM kolík soustružené H-BE 6 BCM dutinka soustružené H-BE 6 klecová pružina H-BE 6 SF kolík H-BE 6 BF dutinka Pro aktuální informace volejte

21 EPIC H-BE vložky EPIC H-BE 10 šroubovací připojení EPIC H-BE 10 krimpovací připojení EPIC H-BE 10 klecová pružina Vhodná pouzdra: EPIC H-B 10 pouzdra viz strana 552 Vhodné kontakty EPIC H-BE 10 krimpovací připojení EPIC H-BE 2,5 soustružené kontakty viz strana 514 Standardní vložky se šroubovacím připojením, krimpovacím připojením a připojením klecovou pružinou Osvědčená série EPIC H-BE se vyznačuje možností použití při vyšších napětích a proudech a vysokou spolehlivostí Strojírenství Jevištní technika Průmysl umělých hmot Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor EPIC H-BE 10 šroubovací připojení < 2 mohm EPIC H-BE 10 krimpovací připojení < 2 mohm EPIC H-BE 10 klecová pružina 1,5 4 mohm Kontakty EPIC H-BE 10 šroubovací připojení Slitina mědi, tvrdě postříbřená EPIC H-BE 10 krimpovací připojení Slitina mědi, tvrdě postříbřená/tvrdě pozlacená EPIC H-BE 10 klecová pružina Slitina mědi, tvrdě postříbřená Počet kontaktů 10 + PE Připojení vodičů EPIC H-BE 10 šroubovací připojení Šroubovací připojení: 0,5 až 2,5 mm² EPIC H-BE 10 krimpovací připojení Připojení krimpováním: 0,5 4,0 mm² EPIC H-BE 10 klecová pružina Připojení klecovou pružinou: 0,5 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-BE 10 šroubovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 EPIC H-BE 10 krimpovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 Vhodné nářadí EPIC H-BE 10 šroubovací připojení Doporučené krimpovací nářadí pro kabely: MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Ochranný plíšek Označení výrobku Kontakty Balicí jednotky kusů H-BE 10 šroubovací připojení H-BE 10 SS kolík ano H-BE 10 BS dutinka ano H-BE 10 SS kolík H-BE 10 BS dutinka H-BE 10 krimpovací připojení H-BE 10 SCM kolík soustružené H-BE 10 BCM dutinka soustružené H-BE 10 klecová pružina H-BE 10 SF kolík H-BE 10 BF dutinka Pro aktuální informace volejte

22 EPIC H-BE vložky EPIC H-BE 16 šroubovací připojení EPIC H-BE 16 krimpovací připojení EPIC H-BE 16 klecová pružina Vhodná pouzdra: EPIC H-B 16 pouzdra viz strana 566 Vhodné kontakty EPIC H-BE 16 krimpovací připojení EPIC H-BE 2,5 soustružené kontakty viz strana 514 Standardní vložky se šroubovacím připojením, krimpovacím připojením a připojením klecovou pružinou Osvědčená série EPIC H-BE se vyznačuje možností použití při vyšších napětích a proudech a vysokou spolehlivostí Strojírenství Jevištní technika Průmysl umělých hmot Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor EPIC H-BE 16 šroubovací připojení < 2 mohm EPIC H-BE 16 krimpovací připojení < 2 mohm EPIC H-BE 16 klecová pružina 1,5 4 mohm Kontakty EPIC H-BE 16 šroubovací připojení Slitina mědi, tvrdě postříbřená EPIC H-BE 16 krimpovací připojení Slitina mědi, tvrdě postříbřená/tvrdě pozlacená EPIC H-BE 16 klecová pružina Slitina mědi, tvrdě postříbřená Počet kontaktů 16 + PE Připojení vodičů EPIC H-BE 16 šroubovací připojení Šroubovací připojení: 0,5 až 2,5 mm² EPIC H-BE 16 krimpovací připojení Připojení krimpováním: 0,5 4,0 mm² EPIC H-BE 16 klecová pružina Připojení klecovou pružinou: 0,5 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-BE 16 šroubovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 EPIC H-BE 16 krimpovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 Vhodné nářadí EPIC H-BE 16 šroubovací připojení Doporučené krimpovací nářadí pro kabely: MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Ochranný plíšek Označení výrobku Kontakty Balicí jednotky kusů H-BE 16 šroubovací připojení H-BE 16 SS kolík ano H-BE 16 BS dutinka ano H-BE 16 SS kolík H-BE 16 BS dutinka H-BE 16 krimpovací připojení H-BE 16 SCM kolík soustružené H-BE 16 BCM dutinka soustružené H-BE 16 klecová pružina H-BE 16 SF kolík H-BE 16 BF dutinka Pro aktuální informace volejte

23 EPIC H-BE vložky EPIC H-BE 24 šroubovací připojení EPIC H-BE 24 krimpovací připojení EPIC H-BE 24 klecová pružina Vhodná pouzdra: EPIC H-B 24 pouzdro viz strana 580 Vhodné kontakty EPIC H-BE 24 krimpovací připojení EPIC H-BE 2,5 soustružené kontakty viz strana 514 Standardní vložky se šroubovacím připojením, krimpovacím připojením a připojením klecovou pružinou Osvědčená série EPIC H-BE se vyznačuje možností použití při vyšších napětích a proudech a vysokou spolehlivostí Strojírenství Jevištní technika Průmysl umělých hmot Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor EPIC H-BE 24 šroubovací připojení < 2 mohm EPIC H-BE 24 krimpovací připojení < 2 mohm EPIC H-BE 24 klecová pružina 1,5 4 mohm Kontakty EPIC H-BE 24 šroubovací připojení Slitina mědi, tvrdě postříbřená EPIC H-BE 24 krimpovací připojení Slitina mědi, tvrdě postříbřená/tvrdě pozlacená EPIC H-BE 24 klecová pružina Slitina mědi, tvrdě postříbřená Počet kontaktů 24 + PE Připojení vodičů EPIC H-BE 24 šroubovací připojení Šroubovací připojení: 0,5 až 2,5 mm² EPIC H-BE 24 krimpovací připojení Připojení krimpováním: 0,5 4,0 mm² EPIC H-BE 24 klecová pružina Připojení klecovou pružinou: 0,5 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-BE 24 šroubovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 EPIC H-BE 24 krimpovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 Vhodné nářadí EPIC H-BE 24 šroubovací připojení Doporučené krimpovací nářadí pro kabely: MULTICRIMP 6 krimpovací kleště viz strana 956 Momentový šroubovák Kraftform / Sada Kraftform Kompakt viz strana 1019 Číslo výrobku Výrobek Verze Ochranný plíšek Označení výrobku Kontakty Balicí jednotky kusů H-BE 24 šroubovací připojení H-BE 24 SS kolík ano H-BE 24 BS dutinka ano H-BE 24 SS kolík H-BE 24 BS dutinka H-BE 24 krimpovací připojení H-BE 24 SCM kolík soustružené H-BE 24 BCM dutinka soustružené H-BE 24 klecová pružina H-BE 24 SF kolík H-BE 24 BF dutinka Pro aktuální informace volejte

24 EPIC H-BE vložky EPIC H-BE 32 šroubovací připojení EPIC H-BE 32 krimpovací připojení EPIC H-BE 32 klecová pružina Vhodná pouzdra: EPIC H-B 32 pouzdro viz strana 594 Vhodné kontakty EPIC H-BE 32 krimpovací připojení EPIC H-BE 2,5 soustružené kontakty viz strana 514 Standardní vložky se šroubovacím připojením, krimpovacím připojením a připojením klecovou pružinou Osvědčená série EPIC H-BE se vyznačuje možností použití při vyšších napětích a proudech a vysokou spolehlivostí Strojírenství Jevištní technika Průmysl umělých hmot Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor EPIC H-BE 32 šroubovací připojení < 2 mohm EPIC H-BE 32 krimpovací připojení < 2 mohm EPIC H-BE 32 klecová pružina 1,5 4 mohm Kontakty EPIC H-BE 32 šroubovací připojení Slitina mědi, tvrdě postříbřená EPIC H-BE 32 krimpovací připojení Slitina mědi, tvrdě postříbřená/tvrdě pozlacená EPIC H-BE 32 klecová pružina Slitina mědi, tvrdě postříbřená Počet kontaktů 16 + PE Připojení vodičů EPIC H-BE 32 šroubovací připojení Šroubovací připojení: 0,5 až 2,5 mm² EPIC H-BE 32 krimpovací připojení Připojení krimpováním: 0,5 4,0 mm² EPIC H-BE 32 klecová pružina Připojení klecovou pružinou: 0,5 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-BE 32 šroubovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 EPIC H-BE 32 krimpovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 Číslo výrobku Výrobek Verze Ochranný plíšek Označení výrobku Kontakty Balicí jednotky kusů H-BE 32 šroubovací připojení H-BE 16 SS kolík ano H-BE 16 SS kolík ano H-BE 16 BS dutinka ano H-BE 16 BS dutinka ano H-BE 16 SS kolík H-BE 16 SS kolík H-BE 16 BS dutinka H-BE 16 BS dutinka H-BE 32 krimpovací připojení H-BE 16 SCM kolík soustružené H-BE 16 SCM kolík soustružené H-BE 16 BCM dutinka soustružené H-BE 16 BCM dutinka soustružené H-BE 32 klecová pružina H-BE 16 SF kolík H-BE 16 SF kolík H-BE 16 BF dutinka H-BE 16 BF dutinka Pro aktuální informace volejte

25 EPIC H-BE vložky EPIC H-BE 48 šroubovací připojení EPIC H-BE 48 krimpovací připojení EPIC H-BE 48 klecová pružina Vhodná pouzdra: EPIC H-B 48 pouzdra viz strana 597 Vhodné kontakty EPIC H-BE 48 krimpovací připojení EPIC H-BE 2,5 soustružené kontakty viz strana 514 Standardní vložky se šroubovacím připojením, krimpovacím připojením a připojením klecovou pružinou Osvědčená série EPIC H-BE se vyznačuje možností použití při vyšších napětích a proudech a vysokou spolehlivostí Strojírenství Jevištní technika Průmysl umělých hmot Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor EPIC H-BE 48 šroubovací připojení < 2 mohm EPIC H-BE 48 krimpovací připojení < 2 mohm EPIC H-BE 48 klecová pružina 1,5 4 mohm Kontakty EPIC H-BE 48 šroubovací připojení Slitina mědi, tvrdě postříbřená EPIC H-BE 48 krimpovací připojení Slitina mědi, tvrdě postříbřená/tvrdě pozlacená EPIC H-BE 48 klecová pružina Slitina mědi, tvrdě postříbřená Počet kontaktů 24 + PE Připojení vodičů EPIC H-BE 48 šroubovací připojení Šroubovací připojení: 0,5 až 2,5 mm² EPIC H-BE 48 krimpovací připojení Připojení krimpováním: 0,5 4,0 mm² EPIC H-BE 48 klecová pružina Připojení klecovou pružinou: 0,5 2,5 mm² Pracovní cykly 100 Zkoušeno podle VDE: EPIC H-BE 48 šroubovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 EPIC H-BE 48 krimpovací připojení Posudek s kontrolou výroby: VDE reg. č. 437 Číslo výrobku Výrobek Verze Ochranný plíšek Označení výrobku Kontakty Balicí jednotky kusů H-BE 48 šroubovací připojení H-BE 24 SS kolík H-BE 24 SS kolík H-BE 24 BS dutinka H-BE 24 BS dutinka H-BE 24 BS dutinka ano H-BE 24 BS dutinka ano H-BE 24 SS kolík ano H-BE 24 SS kolík ano H-BE 48 krimpovací připojení H-BE 24 SCM kolík soustružené H-BE 24 SCM kolík soustružené H-BE 24 BCM dutinka soustružené H-BE 24 BCM dutinka soustružené H-BE 48 klecová pružina H-BE 24 SF kolík H-BE 24 SF kolík H-BE 24 BF dutinka H-BE 24 BF dutinka Pro aktuální informace volejte

26 EPIC H-EE vložky EPIC H-EE 10 EPIC H-EE 18 Vhodná pouzdra: EPIC H-EE 10 EPIC H-B 6 pouzdra viz strana 546 EPIC H-EE 18 EPIC H-B 10 pouzdra viz strana 552 Vhodné kontakty EPIC H-BE 2,5 soustružené kontakty viz strana 514 Vložky H-EE se soustruženými kontakty pro velký počet pólů na malém prostoru. Pro montáž do pouzdra H-B Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů EPIC H-EE PE EPIC H-EE PE Připojení vodičů Připojení krimpováním: 0,5 4,0 mm² Pracovní cykly 100 Strojírenství Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-EE 10 krimpovací připojení H-EE 10 SC kolík soustružené H-EE 10 BC dutinka soustružené H-EE 18 krimpovací připojení H-EE 18 SC kolík soustružené H-EE 18 BC dutinka soustružené Pro aktuální informace volejte

27 EPIC H-EE vložky EPIC H-EE 32 EPIC H-EE 46 Vhodná pouzdra: EPIC H-EE 32 EPIC H-B 16 pouzdra viz strana 566 EPIC H-EE 46 EPIC H-B 24 pouzdro viz strana 580 Vhodné kontakty EPIC H-BE 2,5 soustružené kontakty viz strana 514 Vložky H-EE se soustruženými kontakty pro velký počet pólů na malém prostoru. Pro montáž do pouzdra H-B Jmenovité napětí (V) IEC: 500 V UL: 600 V CSA: 600 V Jmenovité špičkové napětí 6 kv Jmenovitý proud (A) IEC: 16 A UL: 16 A CSA: 16 A Stupeň znečištění 3 Vnitřní odpor < 2 mohm Kontakty Slitina mědi, tvrdě postříbřená/tvrdě pozlacená Počet kontaktů EPIC H-EE PE EPIC H-EE PE Připojení vodičů Připojení krimpováním: 0,5 4,0 mm² Pracovní cykly 100 Strojírenství Číslo výrobku Výrobek Verze Označení výrobku Kontakty Balicí jednotky kusů H-EE 32 krimpovací připojení H-EE 32 SC kolík soustružené H-EE 32 BC dutinka soustružené H-EE 46 krimpovací připojení H-EE 46 SC kolík soustružené H-EE 46 BC dutinka soustružené Pro aktuální informace volejte
