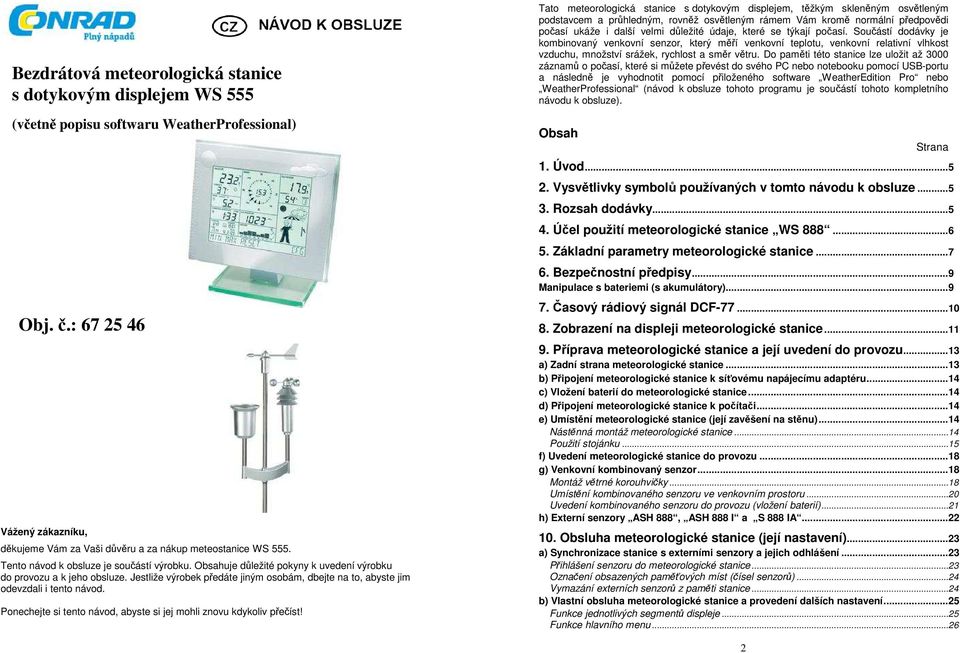

1 Bezdrátová meteorologická stanice s dotykovým displejem WS 555 (včetně popisu softwaru WeatherProfessional) Tato meteorologická stanice s dotykovým displejem, těžkým skleněným osvětleným podstavcem a průhledným, rovněž osvětleným rámem Vám kromě normální předpovědi počasí ukáže i další velmi důležité údaje, které se týkají počasí. Součástí dodávky je kombinovaný venkovní senzor, který měří venkovní teplotu, venkovní relativní vlhkost vzduchu, množství srážek, rychlost a směr větru. Do paměti této stanice lze uložit až 3000 záznamů o počasí, které si můžete převést do svého PC nebo notebooku pomocí USB-portu a následně je vyhodnotit pomocí přiloženého software WeatherEdition Pro nebo WeatherProfessional (návod k obsluze tohoto programu je součástí tohoto kompletního návodu k obsluze). Obsah Strana 1. Úvod Vysvětlivky symbolů používaných v tomto návodu k obsluze Rozsah dodávky Účel použití meteorologické stanice WS Základní parametry meteorologické stanice Bezpečnostní předpisy...9 Manipulace s bateriemi (s akumulátory)...9 Obj. č.: Vážený zákazníku, děkujeme Vám za Vaši důvěru a za nákup meteostanice WS 555. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! 7. Časový rádiový signál DCF Zobrazení na displeji meteorologické stanice Příprava meteorologické stanice a její uvedení do provozu...13 a) Zadní strana meteorologické stanice...13 b) Připojení meteorologické stanice k síťovému napájecímu adaptéru...14 c) Vložení baterií do meteorologické stanice...14 d) Připojení meteorologické stanice k počítači...14 e) Umístění meteorologické stanice (její zavěšení na stěnu)...14 Nástěnná montáž meteorologické stanice...14 Použití stojánku...15 f) Uvedení meteorologické stanice do provozu...18 g) Venkovní kombinovaný senzor...18 Montáž větrné korouhvičky...18 Umístění kombinovaného senzoru ve venkovním prostoru...20 Uvedení kombinovaného senzoru do provozu (vložení baterií)...21 h) Externí senzory ASH 888, ASH 888 I a S 888 IA Obsluha meteorologické stanice (její nastavení)...23 a) Synchronizace stanice s externími senzory a jejich odhlášení...23 Přihlášení senzoru do meteorologické stanice...23 Označení obsazených paměťových míst (čísel senzorů)...24 Vymazání externích senzorů z paměti stanice...24 b) Vlastní obsluha meteorologické stanice a provedení dalších nastavení...25 Funkce jednotlivých segmentů displeje...25 Funkce hlavního menu

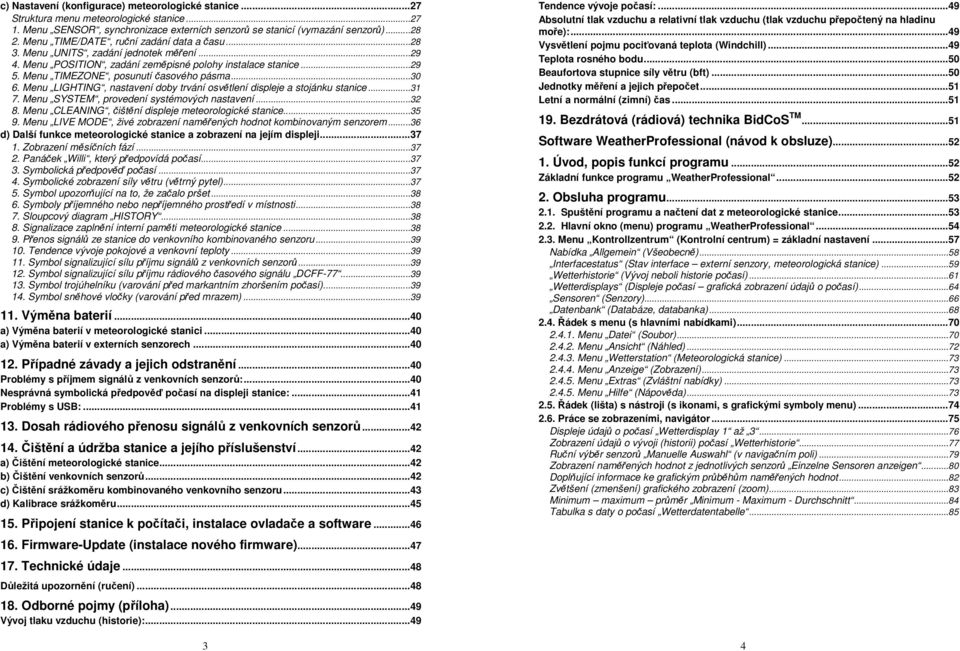

2 c) Nastavení (konfigurace) meteorologické stanice...27 Struktura menu meteorologické stanice Menu SENSOR, synchronizace externích senzorů se stanicí (vymazání senzorů) Menu TIME/DATE, ruční zadání data a času Menu UNITS, zadání jednotek měření Menu POSITION, zadání zeměpisné polohy instalace stanice Menu TIMEZONE, posunutí časového pásma Menu LIGHTING, nastavení doby trvání osvětlení displeje a stojánku stanice Menu SYSTEM, provedení systémových nastavení Menu CLEANING, čištění displeje meteorologické stanice Menu LIVE MODE, živé zobrazení naměřených hodnot kombinovaným senzorem...36 d) Další funkce meteorologické stanice a zobrazení na jejím displeji Zobrazení měsíčních fází Panáček Willi, který předpovídá počasí Symbolická předpověď počasí Symbolické zobrazení síly větru (větrný pytel) Symbol upozorňující na to, že začalo pršet Symboly příjemného nebo nepříjemného prostředí v místnosti Sloupcový diagram HISTORY Signalizace zaplnění interní paměti meteorologické stanice Přenos signálů ze stanice do venkovního kombinovaného senzoru Tendence vývoje pokojové a venkovní teploty Symbol signalizující sílu příjmu signálů z venkovních senzorů Symbol signalizující sílu příjmu rádiového časového signálu DCFF Symbol trojúhelníku (varování před markantním zhoršením počasí) Symbol sněhové vločky (varování před mrazem) Výměna baterií...40 a) Výměna baterií v meteorologické stanici...40 a) Výměna baterií v externích senzorech Případné závady a jejich odstranění...40 Problémy s příjmem signálů z venkovních senzorů:...40 Nesprávná symbolická předpověď počasí na displeji stanice:...41 Problémy s USB: Dosah rádiového přenosu signálů z venkovních senzorů Čištění a údržba stanice a jejího příslušenství...42 a) Čištění meteorologické stanice...42 b) Čištění venkovních senzorů...42 c) Čištění srážkoměru kombinovaného venkovního senzoru...43 d) Kalibrace srážkoměru Připojení stanice k počítači, instalace ovladače a software...46 Tendence vývoje počasí:...49 Absolutní tlak vzduchu a relativní tlak vzduchu (tlak vzduchu přepočtený na hladinu moře):...49 Vysvětlení pojmu pociťovaná teplota (Windchill)...49 Teplota rosného bodu...50 Beaufortova stupnice síly větru (bft)...50 Jednotky měření a jejich přepočet...51 Letní a normální (zimní) čas Bezdrátová (rádiová) technika BidCoS TM...51 Software WeatherProfessional (návod k obsluze) Úvod, popis funkcí programu...52 Základní funkce programu WeatherProfessional Obsluha programu Spuštění programu a načtení dat z meteorologické stanice Hlavní okno (menu) programu WeatherProfessional Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení...57 Nabídka Allgemein (Všeobecně)...58 Interfacestatus (Stav interface externí senzory, meteorologická stanice)...59 Wetterhistorie (Vývoj neboli historie počasí)...61 Wetterdisplays (Displeje počasí grafická zobrazení údajů o počasí)...64 Sensoren (Senzory)...66 Datenbank (Databáze, databanka) Řádek s menu (s hlavními nabídkami) Menu Datei (Soubor) Menu Ansicht (Náhled) Menu Wetterstation (Meteorologická stanice) Menu Anzeige (Zobrazení) Menu Extras (Zvláštní nabídky) Menu Hilfe (Nápověda) Řádek (lišta) s nástroji (s ikonami, s grafickými symboly menu) Práce se zobrazeními, navigátor...75 Displeje údajů o počasí Wetterdisplay 1 až Zobrazení údajů o vývoji (historii) počasí Wetterhistorie...77 Ruční výběr senzorů Manuelle Auswahl (v navigačním poli)...79 Zobrazení naměřených hodnot z jednotlivých senzorů Einzelne Sensoren anzeigen...80 Doplňující informace ke grafickým průběhům naměřených hodnot...82 Zvětšení (zmenšení) grafického zobrazení (zoom)...83 Minimum maximum průměr Minimum - Maximum - Durchschnitt...84 Tabulka s daty o počasí Wetterdatentabelle Firmware-Update (instalace nového firmware) Technické údaje...48 Důležitá upozornění (ručení) Odborné pojmy (příloha)...49 Vývoj tlaku vzduchu (historie):

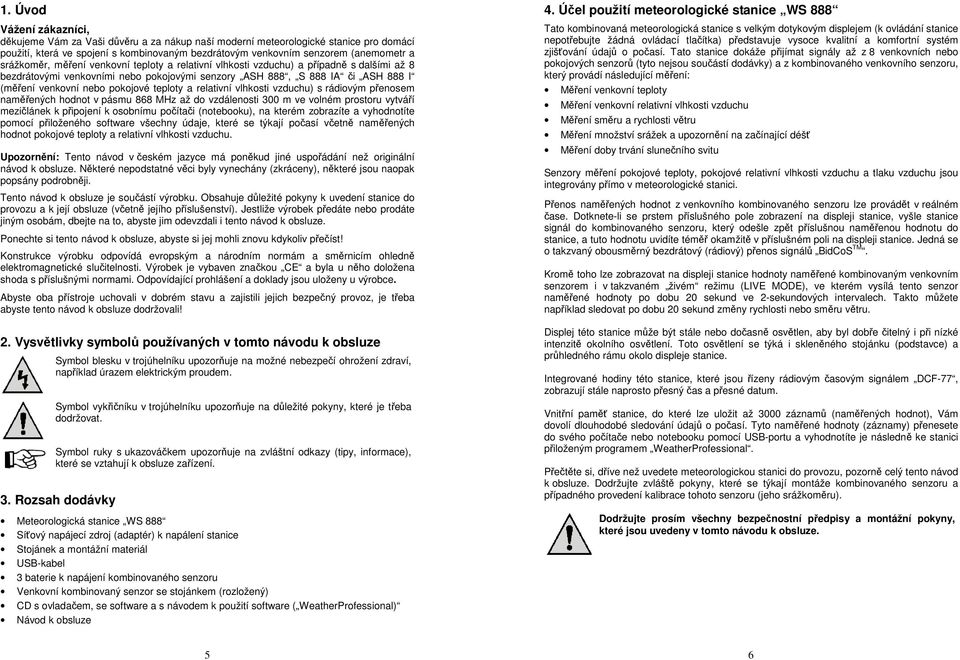

3 1. Úvod Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup naší moderní meteorologické stanice pro domácí použití, která ve spojení s kombinovaným bezdrátovým venkovním senzorem (anemometr a srážkoměr, měření venkovní teploty a relativní vlhkosti vzduchu) a případně s dalšími až 8 bezdrátovými venkovními nebo pokojovými senzory ASH 888, S 888 IA či ASH 888 I (měření venkovní nebo pokojové teploty a relativní vlhkosti vzduchu) s rádiovým přenosem naměřených hodnot v pásmu 868 MHz až do vzdálenosti 300 m ve volném prostoru vytváří mezičlánek k připojení k osobnímu počítači (notebooku), na kterém zobrazíte a vyhodnotíte pomocí přiloženého software všechny údaje, které se týkají počasí včetně naměřených hodnot pokojové teploty a relativní vlhkosti vzduchu. Upozornění: Tento návod v českém jazyce má poněkud jiné uspořádání než originální návod k obsluze. Některé nepodstatné věci byly vynechány (zkráceny), některé jsou naopak popsány podrobněji. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení stanice do provozu a k její obsluze (včetně jejího příslušenství). Jestliže výrobek předáte nebo prodáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Konstrukce výrobku odpovídá evropským a národním normám a směrnicím ohledně elektromagnetické slučitelnosti. Výrobek je vybaven značkou CE a byla u něho doložena shoda s příslušnými normami. Odpovídající prohlášení a doklady jsou uloženy u výrobce. Abyste oba přístroje uchovali v dobrém stavu a zajistili jejich bezpečný provoz, je třeba abyste tento návod k obsluze dodržovali! 2. Vysvětlivky symbolů používaných v tomto návodu k obsluze Symbol blesku v trojúhelníku upozorňuje na možné nebezpečí ohrožení zdraví, například úrazem elektrickým proudem. Symbol vykřičníku v trojúhelníku upozorňuje na důležité pokyny, které je třeba dodržovat. Symbol ruky s ukazováčkem upozorňuje na zvláštní odkazy (tipy, informace), které se vztahují k obsluze zařízení. 3. Rozsah dodávky Meteorologická stanice WS 888 Síťový napájecí zdroj (adaptér) k napálení stanice Stojánek a montážní materiál USB-kabel 3 baterie k napájení kombinovaného senzoru Venkovní kombinovaný senzor se stojánkem (rozložený) CD s ovladačem, se software a s návodem k použití software ( WeatherProfessional) Návod k obsluze 4. Účel použití meteorologické stanice WS 888 Tato kombinovaná meteorologická stanice s velkým dotykovým displejem (k ovládání stanice nepotřebujte žádná ovládací tlačítka) představuje vysoce kvalitní a komfortní systém zjišťování údajů o počasí. Tato stanice dokáže přijímat signály až z 8 venkovních nebo pokojových senzorů (tyto nejsou součástí dodávky) a z kombinovaného venkovního senzoru, který provádí následující měření: Měření venkovní teploty Měření venkovní relativní vlhkosti vzduchu Měření směru a rychlosti větru Měření množství srážek a upozornění na začínající déšť Měření doby trvání slunečního svitu Senzory měření pokojové teploty, pokojové relativní vlhkosti vzduchu a tlaku vzduchu jsou integrovány přímo v meteorologické stanici. Přenos naměřených hodnot z venkovního kombinovaného senzoru lze provádět v reálném čase. Dotknete-li se prstem příslušného pole zobrazení na displeji stanice, vyšle stanice signál do kombinovaného senzoru, který odešle zpět příslušnou naměřenou hodnotu do stanice, a tuto hodnotu uvidíte téměř okamžitě v příslušném poli na displeji stanice. Jedná se o takzvaný obousměrný bezdrátový (rádiový) přenos signálů BidCoS TM. Kromě toho lze zobrazovat na displeji stanice hodnoty naměřené kombinovaným venkovním senzorem i v takzvaném živém režimu (LIVE MODE), ve kterém vysílá tento senzor naměřené hodnoty po dobu 20 sekund ve 2-sekundových intervalech. Takto můžete například sledovat po dobu 20 sekund změny rychlosti nebo směru větru. Displej této stanice může být stále nebo dočasně osvětlen, aby byl dobře čitelný i při nízké intenzitě okolního osvětlení. Toto osvětlení se týká i skleněného stojánku (podstavce) a průhledného rámu okolo displeje stanice. Integrované hodiny této stanice, které jsou řízeny rádiovým časovým signálem DCF-77, zobrazují stále naprosto přesný čas a přesné datum. Vnitřní paměť stanice, do které lze uložit až 3000 záznamů (naměřených hodnot), Vám dovolí dlouhodobé sledování údajů o počasí. Tyto naměřené hodnoty (záznamy) přenesete do svého počítače nebo notebooku pomocí USB-portu a vyhodnotíte je následně ke stanici přiloženým programem WeatherProfessional. Přečtěte si, dříve než uvedete meteorologickou stanici do provozu, pozorně celý tento návod k obsluze. Dodržujte zvláště pokyny, které se týkají montáže kombinovaného senzoru a případného provedení kalibrace tohoto senzoru (jeho srážkoměru). Dodržujte prosím všechny bezpečnostní předpisy a montážní pokyny, které jsou uvedeny v tomto návodu k obsluze. 5 6

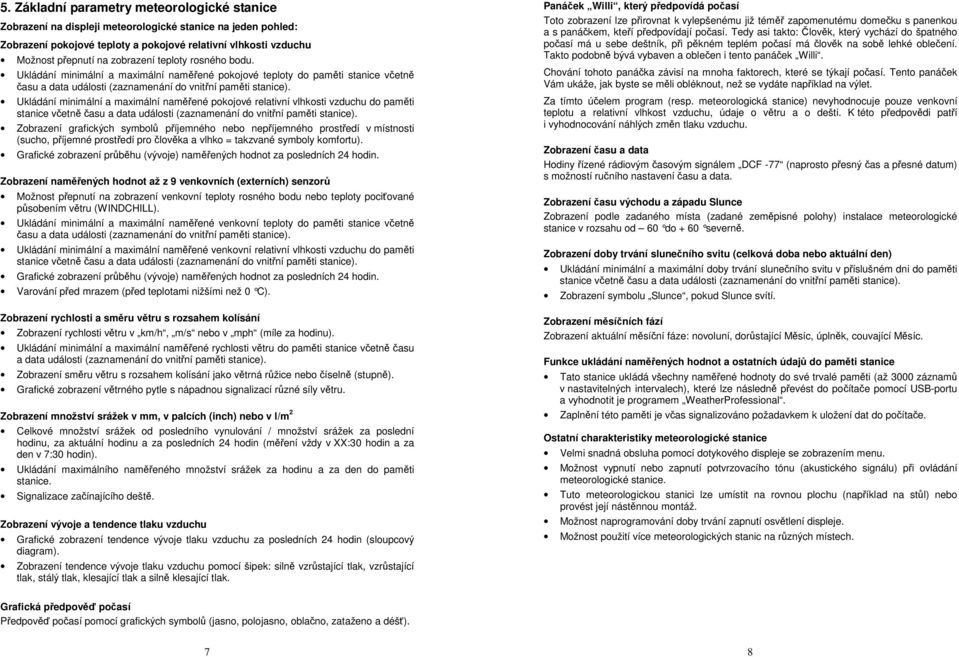

4 5. Základní parametry meteorologické stanice Zobrazení na displeji meteorologické stanice na jeden pohled: Zobrazení pokojové teploty a pokojové relativní vlhkosti vzduchu Možnost přepnutí na zobrazení teploty rosného bodu. Ukládání minimální a maximální naměřené pokojové teploty do paměti stanice včetně času a data události (zaznamenání do vnitřní paměti stanice). Ukládání minimální a maximální naměřené pokojové relativní vlhkosti vzduchu do paměti stanice včetně času a data události (zaznamenání do vnitřní paměti stanice). Zobrazení grafických symbolů příjemného nebo nepříjemného prostředí v místnosti (sucho, příjemné prostředí pro člověka a vlhko = takzvané symboly komfortu). Grafické zobrazení průběhu (vývoje) naměřených hodnot za posledních 24 hodin. Zobrazení naměřených hodnot až z 9 venkovních (externích) senzorů Možnost přepnutí na zobrazení venkovní teploty rosného bodu nebo teploty pociťované působením větru (WINDCHILL). Ukládání minimální a maximální naměřené venkovní teploty do paměti stanice včetně času a data události (zaznamenání do vnitřní paměti stanice). Ukládání minimální a maximální naměřené venkovní relativní vlhkosti vzduchu do paměti stanice včetně času a data události (zaznamenání do vnitřní paměti stanice). Grafické zobrazení průběhu (vývoje) naměřených hodnot za posledních 24 hodin. Varování před mrazem (před teplotami nižšími než 0 C). Zobrazení rychlosti a směru větru s rozsahem kolísání Zobrazení rychlosti větru v km/h, m/s nebo v mph (míle za hodinu). Ukládání minimální a maximální naměřené rychlosti větru do paměti stanice včetně času a data události (zaznamenání do vnitřní paměti stanice). Zobrazení směru větru s rozsahem kolísání jako větrná růžice nebo číselně (stupně). Grafické zobrazení větrného pytle s nápadnou signalizací různé síly větru. Zobrazení množství srážek v mm, v palcích (inch) nebo v l/m 2 Celkové množství srážek od posledního vynulování / množství srážek za poslední hodinu, za aktuální hodinu a za posledních 24 hodin (měření vždy v XX:30 hodin a za den v 7:30 hodin). Ukládání maximálního naměřeného množství srážek za hodinu a za den do paměti stanice. Signalizace začínajícího deště. Zobrazení vývoje a tendence tlaku vzduchu Grafické zobrazení tendence vývoje tlaku vzduchu za posledních 24 hodin (sloupcový diagram). Zobrazení tendence vývoje tlaku vzduchu pomocí šipek: silně vzrůstající tlak, vzrůstající tlak, stálý tlak, klesající tlak a silně klesající tlak. Panáček Willi, který předpovídá počasí Toto zobrazení lze přirovnat k vylepšenému již téměř zapomenutému domečku s panenkou a s panáčkem, kteří předpovídají počasí. Tedy asi takto: Člověk, který vychází do špatného počasí má u sebe deštník, při pěkném teplém počasí má člověk na sobě lehké oblečení. Takto podobně bývá vybaven a oblečen i tento panáček Willi. Chování tohoto panáčka závisí na mnoha faktorech, které se týkají počasí. Tento panáček Vám ukáže, jak byste se měli obléknout, než se vydáte například na výlet. Za tímto účelem program (resp. meteorologická stanice) nevyhodnocuje pouze venkovní teplotu a relativní vlhkost vzduchu, údaje o větru a o dešti. K této předpovědi patří i vyhodnocování náhlých změn tlaku vzduchu. Zobrazení času a data Hodiny řízené rádiovým časovým signálem DCF -77 (naprosto přesný čas a přesné datum) s možností ručního nastavení času a data. Zobrazení času východu a západu Slunce Zobrazení podle zadaného místa (zadané zeměpisné polohy) instalace meteorologické stanice v rozsahu od 60 do + 60 severn ě. Zobrazení doby trvání slunečního svitu (celková doba nebo aktuální den) Ukládání minimální a maximální doby trvání slunečního svitu v příslušném dni do paměti stanice včetně času a data události (zaznamenání do vnitřní paměti stanice). Zobrazení symbolu Slunce, pokud Slunce svítí. Zobrazení měsíčních fází Zobrazení aktuální měsíční fáze: novoluní, dorůstající Měsíc, úplněk, couvající Měsíc. Funkce ukládání naměřených hodnot a ostatních údajů do paměti stanice Tato stanice ukládá všechny naměřené hodnoty do své trvalé paměti (až 3000 záznamů v nastavitelných intervalech), které lze následně převést do počítače pomocí USB-portu a vyhodnotit je programem WeatherProfessional. Zaplnění této paměti je včas signalizováno požadavkem k uložení dat do počítače. Ostatní charakteristiky meteorologické stanice Velmi snadná obsluha pomocí dotykového displeje se zobrazením menu. Možnost vypnutí nebo zapnutí potvrzovacího tónu (akustického signálu) při ovládání meteorologické stanice. Tuto meteorologickou stanici lze umístit na rovnou plochu (například na stůl) nebo provést její nástěnnou montáž. Možnost naprogramování doby trvání zapnutí osvětlení displeje. Možnost použití více meteorologických stanic na různých místech. Grafická předpověď počasí Předpověď počasí pomocí grafických symbolů (jasno, polojasno, oblačno, zataženo a déšť). 7 8

5 6. Bezpečnostní předpisy Vzniknou-li škody nedodržením tohoto návodu k obsluze, zanikne nárok na záruku! Neodpovídáme za věcné škody, úrazy osob, které by byly způsobeny nedodržováním bezpečnostních předpisů nebo neodborným zacházením se všemi přístroji, které tvoří příslušenství této stanice. V těchto případech zaniká jakýkoliv nárok na záruku. Grafická předpověď počasí (zobrazovaná na displeji stanice nebo na monitoru počítače) slouží pouze k orientačním účelům a neznamená absolutně přesnou předpověď počasí. Výrobce stanice a prodejce neručí v žádném případě za nesprávné zobrazení naměřených hodnot a předpovědi počasí (jakož i za následky, které by z nesprávných zobrazení mohly vyplývat). Tento výrobek nesmí být používán k informování veřejnosti. Tato stanice je určena a pouze k používání v suchých místnostech (nevystavujte proto tuto stanici vlhkosti a mokru, extrémním teplotám jakož i přímému slunečnímu záření). Nevystavujte dále všechny použité přístroje silným vibracím nebo otřesům. Meteorologická stanice a její součásti (příslušenství) nejsou žádné dětské hračky a nepatří do rukou malých dětí. Nepoužívejte venkovní (externí) senzory v nemocnicích a ve zdravotnických zařízeních. I když venkovní senzory vyzařují pouze relativně slabé rádiové signály, mohly by tyto signály způsobit poruchy funkcí zařízení a systémů na udržování lidských životů. Totéž platí i pro jiné oblasti s podobnou problematikou. K napájení stanice a venkovních senzorů používejte pouze baterie předepsaných typů (nejlépe kvalitní alkalické baterie). Nepoužívejte k napájení přístrojů akumulátory (mají nižší napětí a museli byste je často nabíjet, kromě toho jsou akumulátory choulostivější na nižší teploty = snížení dosahu přenosu rádiových signálů). Vyměňujte v příslušném přístroji vždy všechny baterie najednou. Nenechávejte v přístrojích vybité baterie. Mohly by vytéci a způsobit poškození přístrojů. Poškození přístrojů mohou způsobit i nesprávnou polaritou do přístrojů vložené baterie. Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do vnitřního zapojení přístrojů. Manipulace s bateriemi (s akumulátory) Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií vyhledejte okamžitě lékaře! Baterie nepatří do dětských rukou! Vyteklé nebo jinak poškozené baterie (akumulátory) mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Vyteklý elektrolyt může navíc poškodit přístroje. Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Vybité baterie jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby v prodejnách s elektrospotřebiči nebo ve sběrných surovinách! Šetřete životní prostředí! Přispějte k jeho ochraně! 9 7. Časový rádiový signál DCF-77 Zkratka DCF znamená následující: D (Deutschland = Německo), C (označení pásma dlouhých vln) a F (frankfurtský region). DCF-77 je vysílač časových znaků, který je šířen v pásmu dlouhých vln (77,5 khz) a jehož dosah je cca až km. Tento vysílač, který je umístěn v Mainflingenu poblíž Frankfurtu nad Mohanem, šíří a kóduje časový signál ( DCF-77 ) césiových atomových hodin z Fyzikálně-technického institutu v Braunschweigu. Odchylka tohoto atomového času činí méně než 1 sekundu za 1 milion let. Tento signál automaticky zohledňuje astronomicky podmíněné opravy času (letní a zimní neboli normální čas), přestupné roky a změny data. Pokud se Vaše meteorologická stanice bude nacházet v dosahu příjmu z tohoto vysílače, pak začnou její hodiny tento časový signál přijímat, provedou jeho dekódování a budou po celý rok zobrazovat přesný čas a přesné datum, a to nezávisle na letním nebo normálním (zimním) čase. Příjem je závislý na zeměpisných a stavebních podmínkách. V normálních podmínkách lze tento signál zachytit bez problému až do vzdálenosti km od vysílače ve Frankfurtu nad Mohanem. Po vložení baterií začnou hodiny meteorologické stanice okamžitě a automaticky tento časový signál DCF-77 vyhledávat. V normálních podmínkách (v bezpečné vzdálenosti od zdrojů rušení, jako jsou např. televizní přijímače, monitory počítačů) trvá zachycení časového signálu asi 3 až 10 minut. Pokud by Vaše meteorologická stanice po vložení baterií tento signál nezachytila během 10 minut (nebo bude-li příjem rušený), pak je třeba, abyste provedli kontrolu podle následujících bodů, a pokud i poté meteorologická stanice tento signál nezachytí, proveďte ruční nastavení času a data - viz kapitola 10. Obsluha meteorologické stanice (její nastavení), její odstavec c) Nastavení (konfigurace) meteorologické stanice a menu 2. Menu TIME/DATE, ruční zadání data a času. Hodiny této stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem). 1. Vzdálenost meteorologické stanice od zdrojů rušení, jako jsou monitory počítačů nebo televizní přijímače, by měla být alespoň 1,5 až 2 metry. 2. Nedávejte meteorologickou stanici do blízkosti kovových dveří, okenních rámů nebo jiných kovových konstrukcí. V prostorách ze železobetonových konstrukcí (sklepy, výškové domy atd.) je příjem rádiového časového signálu DCF-77 podle podmínek slabší. V externích případech umístěte meteorologickou stanici poblíž okna a/nebo otočte stanicí její zadní nebo přední stranou směrem k vysílači ve Frankfurtu nad Mohanem. Mnozí lidé žijí v oblastech, ve kterých atmosférické poruchy brání příjmu časového signálu DCF-77. V noci mívá toto rušení podstatně nižší intenzitu, takže lze v této době tento signál zachytit. Pouze jediné zachycení příjmu časového rádiového signálu DCF-77 v jednom dni (třeba i v noci) stačí k tomu, aby se odchylka času hodin udržela po dobu 24 hodin s přesností 1 sekundy. 10

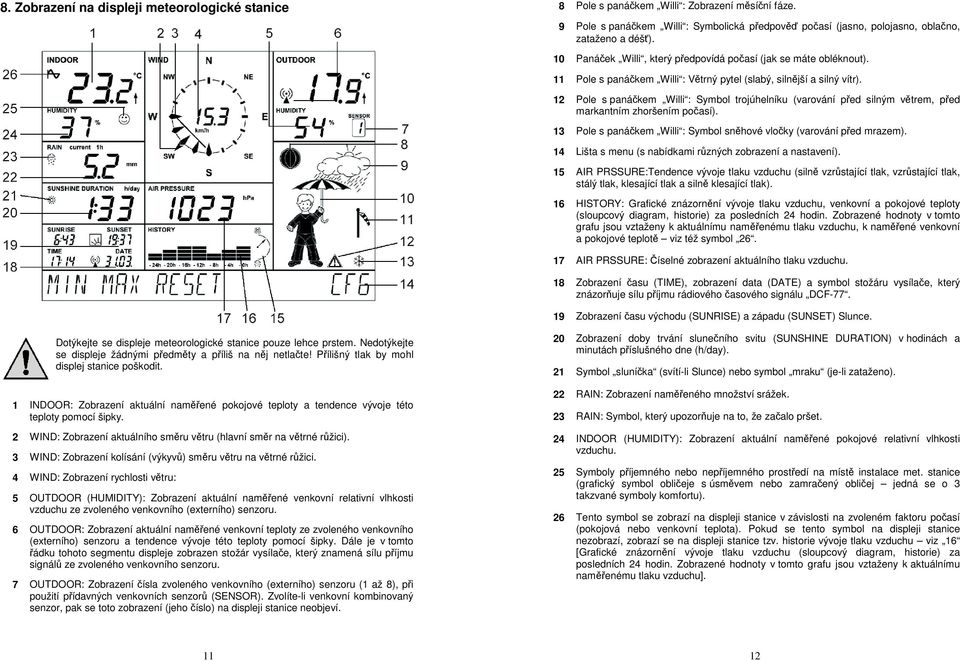

6 8. Zobrazení na displeji meteorologické stanice 8 Pole s panáčkem Willi : Zobrazení měsíční fáze. 9 Pole s panáčkem Willi : Symbolická předpověď počasí (jasno, polojasno, oblačno, zataženo a déšť). 10 Panáček Willi, který předpovídá počasí (jak se máte obléknout). 11 Pole s panáčkem Willi : Větrný pytel (slabý, silnější a silný vítr). 12 Pole s panáčkem Willi : Symbol trojúhelníku (varování před silným větrem, před markantním zhoršením počasí). 13 Pole s panáčkem Willi : Symbol sněhové vločky (varování před mrazem). 14 Lišta s menu (s nabídkami různých zobrazení a nastavení). 15 AIR PRSSURE:Tendence vývoje tlaku vzduchu (silně vzrůstající tlak, vzrůstající tlak, stálý tlak, klesající tlak a silně klesající tlak). 16 HISTORY: Grafické znázornění vývoje tlaku vzduchu, venkovní a pokojové teploty (sloupcový diagram, historie) za posledních 24 hodin. Zobrazené hodnoty v tomto grafu jsou vztaženy k aktuálnímu naměřenému tlaku vzduchu, k naměřené venkovní a pokojové teplotě viz též symbol AIR PRSSURE: Číselné zobrazení aktuálního tlaku vzduchu. 18 Zobrazení času (TIME), zobrazení data (DATE) a symbol stožáru vysílače, který znázorňuje sílu příjmu rádiového časového signálu DCF Zobrazení času východu (SUNRISE) a západu (SUNSET) Slunce. Dotýkejte se displeje meteorologické stanice pouze lehce prstem. Nedotýkejte se displeje žádnými předměty a příliš na něj netlačte! Přílišný tlak by mohl displej stanice poškodit. 1 INDOOR: Zobrazení aktuální naměřené pokojové teploty a tendence vývoje této teploty pomocí šipky. 2 WIND: Zobrazení aktuálního směru větru (hlavní směr na větrné růžici). 3 WIND: Zobrazení kolísání (výkyvů) směru větru na větrné růžici. 4 WIND: Zobrazení rychlosti větru: 5 OUTDOOR (HUMIDITY): Zobrazení aktuální naměřené venkovní relativní vlhkosti vzduchu ze zvoleného venkovního (externího) senzoru. 6 OUTDOOR: Zobrazení aktuální naměřené venkovní teploty ze zvoleného venkovního (externího) senzoru a tendence vývoje této teploty pomocí šipky. Dále je v tomto řádku tohoto segmentu displeje zobrazen stožár vysílače, který znamená sílu příjmu signálů ze zvoleného venkovního senzoru. 7 OUTDOOR: Zobrazení čísla zvoleného venkovního (externího) senzoru (1 až 8), při použití přídavných venkovních senzorů (SENSOR). Zvolíte-li venkovní kombinovaný senzor, pak se toto zobrazení (jeho číslo) na displeji stanice neobjeví. 20 Zobrazení doby trvání slunečního svitu (SUNSHINE DURATION) v hodinách a minutách příslušného dne (h/day). 21 Symbol sluníčka (svítí-li Slunce) nebo symbol mraku (je-li zataženo). 22 RAIN: Zobrazení naměřeného množství srážek. 23 RAIN: Symbol, který upozorňuje na to, že začalo pršet. 24 INDOOR (HUMIDITY): Zobrazení aktuální naměřené pokojové relativní vlhkosti vzduchu. 25 Symboly příjemného nebo nepříjemného prostředí na místě instalace met. stanice (grafický symbol obličeje s úsměvem nebo zamračený obličej jedná se o 3 takzvané symboly komfortu). 26 Tento symbol se zobrazí na displeji stanice v závislosti na zvoleném faktoru počasí (pokojová nebo venkovní teplota). Pokud se tento symbol na displeji stanice nezobrazí, zobrazí se na displeji stanice tzv. historie vývoje tlaku vzduchu viz 16 [Grafické znázornění vývoje tlaku vzduchu (sloupcový diagram, historie) za posledních 24 hodin. Zobrazené hodnoty v tomto grafu jsou vztaženy k aktuálnímu naměřenému tlaku vzduchu]

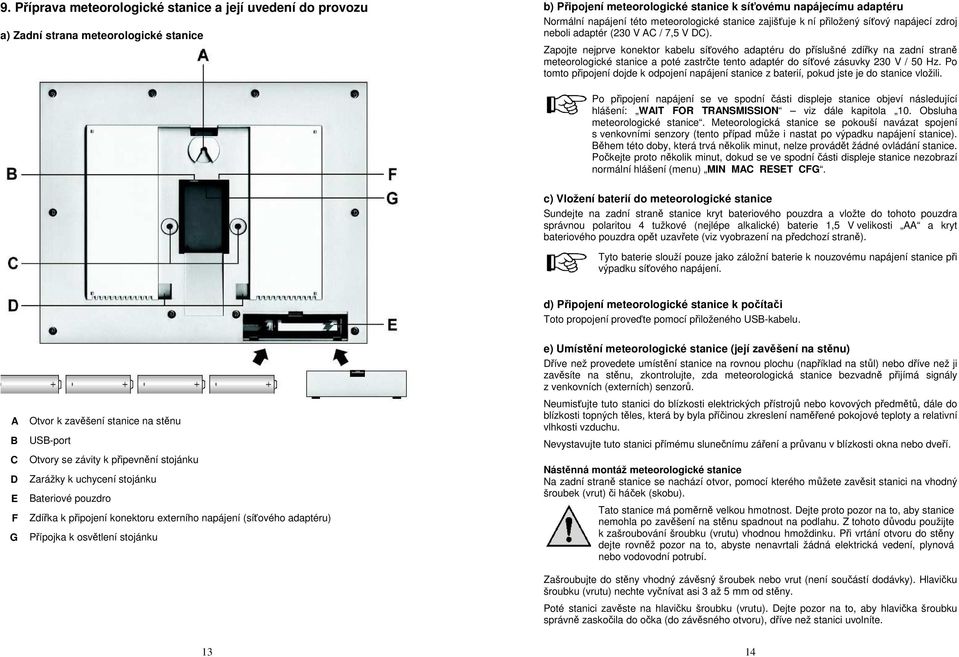

7 9. Příprava meteorologické stanice a její uvedení do provozu a) Zadní strana meteorologické stanice b) Připojení meteorologické stanice k síťovému napájecímu adaptéru Normální napájení této meteorologické stanice zajišťuje k ní přiložený síťový napájecí zdroj neboli adaptér (230 V AC / 7,5 V DC). Zapojte nejprve konektor kabelu síťového adaptéru do příslušné zdířky na zadní straně meteorologické stanice a poté zastrčte tento adaptér do síťové zásuvky 230 V / 50 Hz. Po tomto připojení dojde k odpojení napájení stanice z baterií, pokud jste je do stanice vložili. Po připojení napájení se ve spodní části displeje stanice objeví následující hlášení: WAIT FOR TRANSMISSION viz dále kapitola 10. Obsluha meteorologické stanice. Meteorologická stanice se pokouší navázat spojení s venkovními senzory (tento případ může i nastat po výpadku napájení stanice). Během této doby, která trvá několik minut, nelze provádět žádné ovládání stanice. Počkejte proto několik minut, dokud se ve spodní části displeje stanice nezobrazí normální hlášení (menu) MIN MAC RESET CFG. c) Vložení baterií do meteorologické stanice Sundejte na zadní straně stanice kryt bateriového pouzdra a vložte do tohoto pouzdra správnou polaritou 4 tužkové (nejlépe alkalické) baterie 1,5 V velikosti AA a kryt bateriového pouzdra opět uzavřete (viz vyobrazení na předchozí straně). Tyto baterie slouží pouze jako záložní baterie k nouzovému napájení stanice při výpadku síťového napájení. d) Připojení meteorologické stanice k počítači Toto propojení proveďte pomocí přiloženého USB-kabelu. A B C D E F G Otvor k zavěšení stanice na stěnu USB-port Otvory se závity k připevnění stojánku Zarážky k uchycení stojánku Bateriové pouzdro Zdířka k připojení konektoru externího napájení (síťového adaptéru) Přípojka k osvětlení stojánku e) Umístění meteorologické stanice (její zavěšení na stěnu) Dříve než provedete umístění stanice na rovnou plochu (například na stůl) nebo dříve než ji zavěsíte na stěnu, zkontrolujte, zda meteorologická stanice bezvadně přijímá signály z venkovních (externích) senzorů. Neumisťujte tuto stanici do blízkosti elektrických přístrojů nebo kovových předmětů, dále do blízkosti topných těles, která by byla příčinou zkreslení naměřené pokojové teploty a relativní vlhkosti vzduchu. Nevystavujte tuto stanici přímému slunečnímu záření a průvanu v blízkosti okna nebo dveří. Nástěnná montáž meteorologické stanice Na zadní straně stanice se nachází otvor, pomocí kterého můžete zavěsit stanici na vhodný šroubek (vrut) či háček (skobu). Tato stanice má poměrně velkou hmotnost. Dejte proto pozor na to, aby stanice nemohla po zavěšení na stěnu spadnout na podlahu. Z tohoto důvodu použijte k zašroubování šroubku (vrutu) vhodnou hmoždinku. Při vrtání otvoru do stěny dejte rovněž pozor na to, abyste nenavrtali žádná elektrická vedení, plynová nebo vodovodní potrubí. Zašroubujte do stěny vhodný závěsný šroubek nebo vrut (není součástí dodávky). Hlavičku šroubku (vrutu) nechte vyčnívat asi 3 až 5 mm od stěny. Poté stanici zavěste na hlavičku šroubku (vrutu). Dejte pozor na to, aby hlavička šroubku správně zaskočila do očka (do závěsného otvoru), dříve než stanici uvolníte

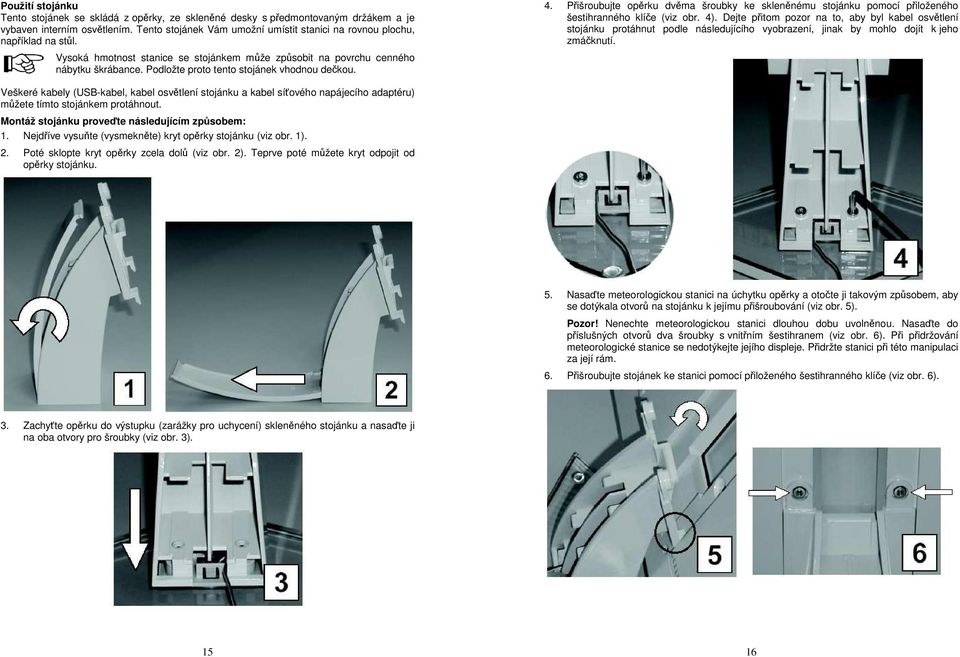

8 Použití stojánku Tento stojánek se skládá z opěrky, ze skleněné desky s předmontovaným držákem a je vybaven interním osvětlením. Tento stojánek Vám umožní umístit stanici na rovnou plochu, například na stůl. Vysoká hmotnost stanice se stojánkem může způsobit na povrchu cenného nábytku škrábance. Podložte proto tento stojánek vhodnou dečkou. 4. Přišroubujte opěrku dvěma šroubky ke skleněnému stojánku pomocí přiloženého šestihranného klíče (viz obr. 4). Dejte přitom pozor na to, aby byl kabel osvětlení stojánku protáhnut podle následujícího vyobrazení, jinak by mohlo dojít k jeho zmáčknutí. Veškeré kabely (USB-kabel, kabel osvětlení stojánku a kabel síťového napájecího adaptéru) můžete tímto stojánkem protáhnout. Montáž stojánku proveďte následujícím způsobem: 1. Nejdříve vysuňte (vysmekněte) kryt opěrky stojánku (viz obr. 1). 2. Poté sklopte kryt opěrky zcela dolů (viz obr. 2). Teprve poté můžete kryt odpojit od opěrky stojánku. 5. Nasaďte meteorologickou stanici na úchytku opěrky a otočte ji takovým způsobem, aby se dotýkala otvorů na stojánku k jejímu přišroubování (viz obr. 5). Pozor! Nenechte meteorologickou stanici dlouhou dobu uvolněnou. Nasaďte do příslušných otvorů dva šroubky s vnitřním šestihranem (viz obr. 6). Při přidržování meteorologické stanice se nedotýkejte jejího displeje. Přidržte stanici při této manipulaci za její rám. 6. Přišroubujte stojánek ke stanici pomocí přiloženého šestihranného klíče (viz obr. 6). 3. Zachyťte opěrku do výstupku (zarážky pro uchycení) skleněného stojánku a nasaďte ji na oba otvory pro šroubky (viz obr. 3)

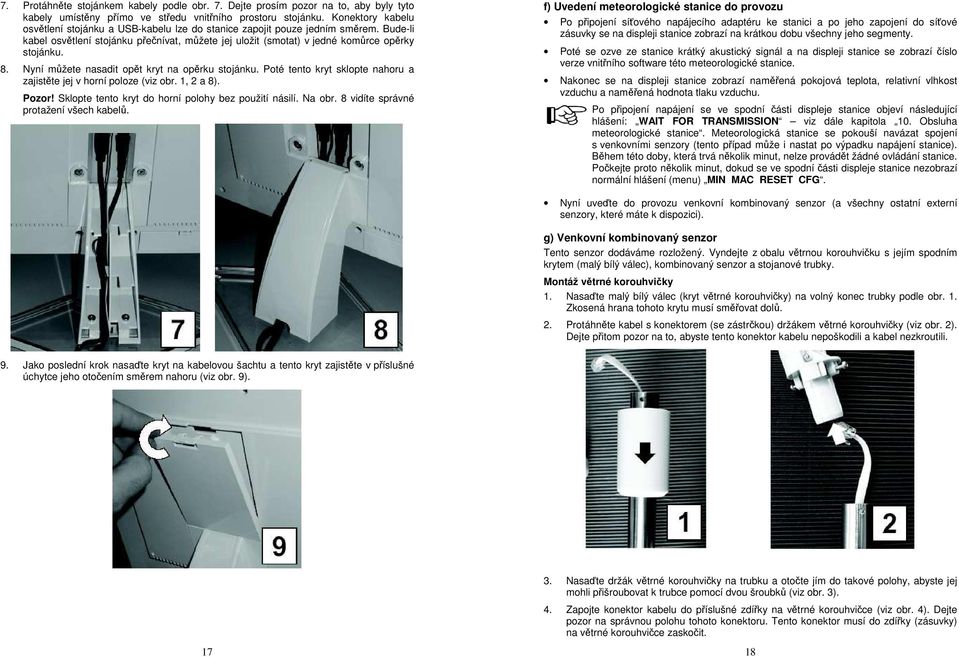

9 7. Protáhněte stojánkem kabely podle obr. 7. Dejte prosím pozor na to, aby byly tyto kabely umístěny přímo ve středu vnitřního prostoru stojánku. Konektory kabelu osvětlení stojánku a USB-kabelu lze do stanice zapojit pouze jedním směrem. Bude-li kabel osvětlení stojánku přečnívat, můžete jej uložit (smotat) v jedné komůrce opěrky stojánku. 8. Nyní můžete nasadit opět kryt na opěrku stojánku. Poté tento kryt sklopte nahoru a zajistěte jej v horní poloze (viz obr. 1, 2 a 8). Pozor! Sklopte tento kryt do horní polohy bez použití násilí. Na obr. 8 vidíte správné protažení všech kabelů. f) Uvedení meteorologické stanice do provozu Po připojení síťového napájecího adaptéru ke stanici a po jeho zapojení do síťové zásuvky se na displeji stanice zobrazí na krátkou dobu všechny jeho segmenty. Poté se ozve ze stanice krátký akustický signál a na displeji stanice se zobrazí číslo verze vnitřního software této meteorologické stanice. Nakonec se na displeji stanice zobrazí naměřená pokojová teplota, relativní vlhkost vzduchu a naměřená hodnota tlaku vzduchu. Po připojení napájení se ve spodní části displeje stanice objeví následující hlášení: WAIT FOR TRANSMISSION viz dále kapitola 10. Obsluha meteorologické stanice. Meteorologická stanice se pokouší navázat spojení s venkovními senzory (tento případ může i nastat po výpadku napájení stanice). Během této doby, která trvá několik minut, nelze provádět žádné ovládání stanice. Počkejte proto několik minut, dokud se ve spodní části displeje stanice nezobrazí normální hlášení (menu) MIN MAC RESET CFG. Nyní uveďte do provozu venkovní kombinovaný senzor (a všechny ostatní externí senzory, které máte k dispozici). g) Venkovní kombinovaný senzor Tento senzor dodáváme rozložený. Vyndejte z obalu větrnou korouhvičku s jejím spodním krytem (malý bílý válec), kombinovaný senzor a stojanové trubky. Montáž větrné korouhvičky 1. Nasaďte malý bílý válec (kryt větrné korouhvičky) na volný konec trubky podle obr. 1. Zkosená hrana tohoto krytu musí směřovat dolů. 2. Protáhněte kabel s konektorem (se zástrčkou) držákem větrné korouhvičky (viz obr. 2). Dejte přitom pozor na to, abyste tento konektor kabelu nepoškodili a kabel nezkroutili. 9. Jako poslední krok nasaďte kryt na kabelovou šachtu a tento kryt zajistěte v příslušné úchytce jeho otočením směrem nahoru (viz obr. 9) Nasaďte držák větrné korouhvičky na trubku a otočte jím do takové polohy, abyste jej mohli přišroubovat k trubce pomocí dvou šroubků (viz obr. 3). 4. Zapojte konektor kabelu do příslušné zdířky na větrné korouhvičce (viz obr. 4). Dejte pozor na správnou polohu tohoto konektoru. Tento konektor musí do zdířky (zásuvky) na větrné korouhvičce zaskočit. 18

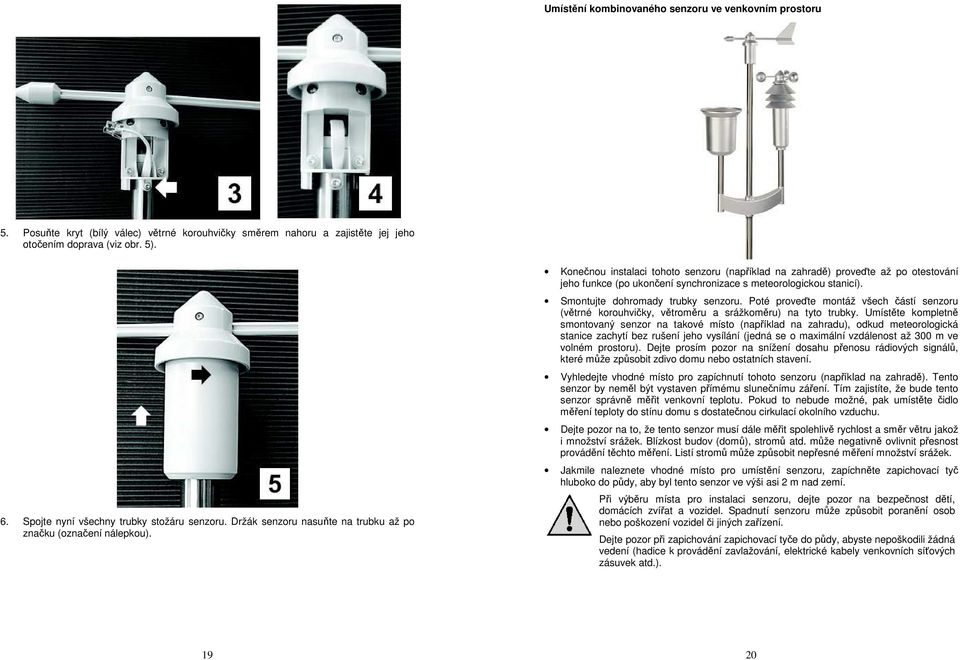

10 Umístění kombinovaného senzoru ve venkovním prostoru 5. Posuňte kryt (bílý válec) větrné korouhvičky směrem nahoru a zajistěte jej jeho otočením doprava (viz obr. 5). 6. Spojte nyní všechny trubky stožáru senzoru. Držák senzoru nasuňte na trubku až po značku (označení nálepkou). Konečnou instalaci tohoto senzoru (například na zahradě) proveďte až po otestování jeho funkce (po ukončení synchronizace s meteorologickou stanicí). Smontujte dohromady trubky senzoru. Poté proveďte montáž všech částí senzoru (větrné korouhvičky, větroměru a srážkoměru) na tyto trubky. Umístěte kompletně smontovaný senzor na takové místo (například na zahradu), odkud meteorologická stanice zachytí bez rušení jeho vysílání (jedná se o maximální vzdálenost až 300 m ve volném prostoru). Dejte prosím pozor na snížení dosahu přenosu rádiových signálů, které může způsobit zdivo domu nebo ostatních stavení. Vyhledejte vhodné místo pro zapíchnutí tohoto senzoru (například na zahradě). Tento senzor by neměl být vystaven přímému slunečnímu záření. Tím zajistíte, že bude tento senzor správně měřit venkovní teplotu. Pokud to nebude možné, pak umístěte čidlo měření teploty do stínu domu s dostatečnou cirkulací okolního vzduchu. Dejte pozor na to, že tento senzor musí dále měřit spolehlivě rychlost a směr větru jakož i množství srážek. Blízkost budov (domů), stromů atd. může negativně ovlivnit přesnost provádění těchto měření. Listí stromů může způsobit nepřesné měření množství srážek. Jakmile naleznete vhodné místo pro umístění senzoru, zapíchněte zapichovací tyč hluboko do půdy, aby byl tento senzor ve výši asi 2 m nad zemí. Při výběru místa pro instalaci senzoru, dejte pozor na bezpečnost dětí, domácích zvířat a vozidel. Spadnutí senzoru může způsobit poranění osob nebo poškození vozidel či jiných zařízení. Dejte pozor při zapichování zapichovací tyče do půdy, abyste nepoškodili žádná vedení (hadice k provádění zavlažování, elektrické kabely venkovních síťových zásuvek atd.)

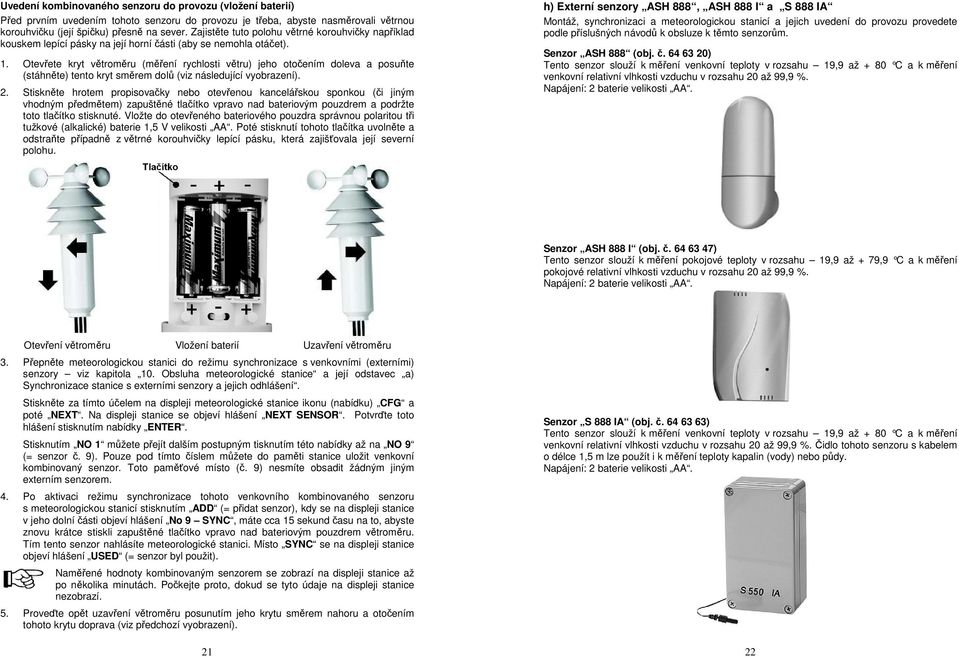

11 Uvedení kombinovaného senzoru do provozu (vložení baterií) Před prvním uvedením tohoto senzoru do provozu je třeba, abyste nasměrovali větrnou korouhvičku (její špičku) přesně na sever. Zajistěte tuto polohu větrné korouhvičky například kouskem lepící pásky na její horní části (aby se nemohla otáčet). 1. Otevřete kryt větroměru (měření rychlosti větru) jeho otočením doleva a posuňte (stáhněte) tento kryt směrem dolů (viz následující vyobrazení). 2. Stiskněte hrotem propisovačky nebo otevřenou kancelářskou sponkou (či jiným vhodným předmětem) zapuštěné tlačítko vpravo nad bateriovým pouzdrem a podržte toto tlačítko stisknuté. Vložte do otevřeného bateriového pouzdra správnou polaritou tři tužkové (alkalické) baterie 1,5 V velikosti AA. Poté stisknutí tohoto tlačítka uvolněte a odstraňte případně z větrné korouhvičky lepící pásku, která zajišťovala její severní polohu. h) Externí senzory ASH 888, ASH 888 I a S 888 IA Montáž, synchronizaci a meteorologickou stanicí a jejich uvedení do provozu provedete podle příslušných návodů k obsluze k těmto senzorům. Senzor ASH 888 (obj. č ) Tento senzor slouží k měření venkovní teploty v rozsahu 19,9 až + 80 C a k měření venkovní relativní vlhkosti vzduchu v rozsahu 20 až 99,9 %. Napájení: 2 baterie velikosti AA. Senzor ASH 888 I (obj. č ) Tento senzor slouží k měření pokojové teploty v rozsahu 19,9 až + 79,9 C a k měření pokojové relativní vlhkosti vzduchu v rozsahu 20 až 99,9 %. Napájení: 2 baterie velikosti AA. Otevření větroměru Vložení baterií Uzavření větroměru 3. Přepněte meteorologickou stanici do režimu synchronizace s venkovními (externími) senzory viz kapitola 10. Obsluha meteorologické stanice a její odstavec a) Synchronizace stanice s externími senzory a jejich odhlášení. Stiskněte za tímto účelem na displeji meteorologické stanice ikonu (nabídku) CFG a poté NEXT. Na displeji stanice se objeví hlášení NEXT SENSOR. Potvrďte toto hlášení stisknutím nabídky ENTER. Stisknutím NO 1 můžete přejít dalším postupným tisknutím této nabídky až na NO 9 (= senzor č. 9). Pouze pod tímto číslem můžete do paměti stanice uložit venkovní kombinovaný senzor. Toto paměťové místo (č. 9) nesmíte obsadit žádným jiným externím senzorem. 4. Po aktivaci režimu synchronizace tohoto venkovního kombinovaného senzoru s meteorologickou stanicí stisknutím ADD (= přidat senzor), kdy se na displeji stanice v jeho dolní části objeví hlášení No 9 SYNC, máte cca 15 sekund času na to, abyste znovu krátce stiskli zapuštěné tlačítko vpravo nad bateriovým pouzdrem větroměru. Tím tento senzor nahlásíte meteorologické stanici. Místo SYNC se na displeji stanice objeví hlášení USED (= senzor byl použit). Naměřené hodnoty kombinovaným senzorem se zobrazí na displeji stanice až po několika minutách. Počkejte proto, dokud se tyto údaje na displeji stanice nezobrazí. 5. Proveďte opět uzavření větroměru posunutím jeho krytu směrem nahoru a otočením tohoto krytu doprava (viz předchozí vyobrazení). 21 Senzor S 888 IA (obj. č ) Tento senzor slouží k měření venkovní teploty v rozsahu 19,9 až + 80 C a k měření venkovní relativní vlhkosti vzduchu v rozsahu 20 až 99,9 %. Čidlo tohoto senzoru s kabelem o délce 1,5 m lze použít i k měření teploty kapalin (vody) nebo půdy. Napájení: 2 baterie velikosti AA. 22

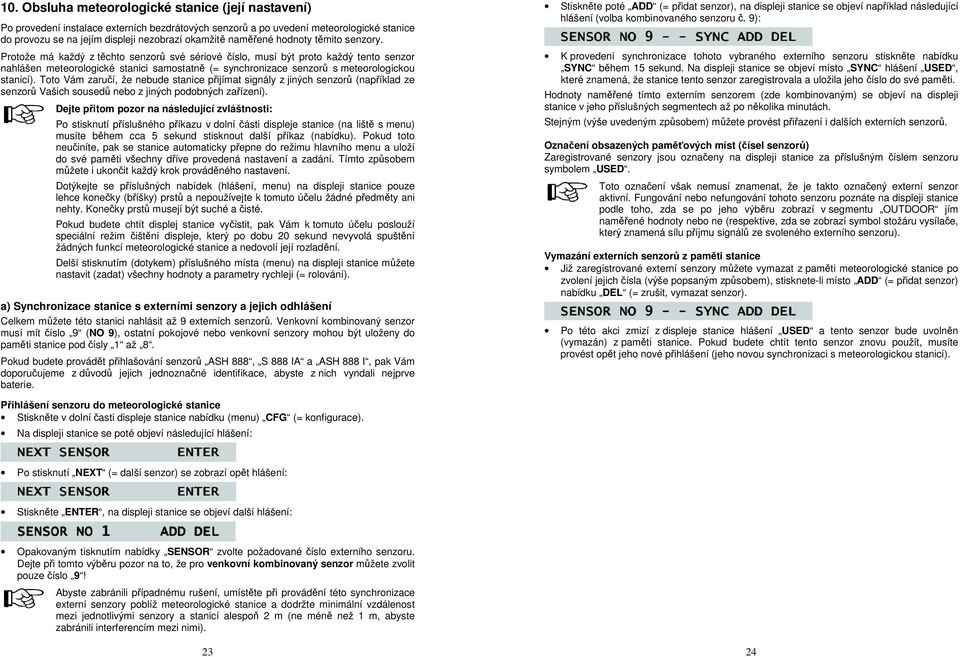

12 10. Obsluha meteorologické stanice (její nastavení) Po provedení instalace externích bezdrátových senzorů a po uvedení meteorologické stanice do provozu se na jejím displeji nezobrazí okamžitě naměřené hodnoty těmito senzory. Protože má každý z těchto senzorů své sériové číslo, musí být proto každý tento senzor nahlášen meteorologické stanici samostatně (= synchronizace senzorů s meteorologickou stanicí). Toto Vám zaručí, že nebude stanice přijímat signály z jiných senzorů (například ze senzorů Vašich sousedů nebo z jiných podobných zařízení). Dejte přitom pozor na následující zvláštnosti: Po stisknutí příslušného příkazu v dolní části displeje stanice (na liště s menu) musíte během cca 5 sekund stisknout další příkaz (nabídku). Pokud toto neučiníte, pak se stanice automaticky přepne do režimu hlavního menu a uloží do své paměti všechny dříve provedená nastavení a zadání. Tímto způsobem můžete i ukončit každý krok prováděného nastavení. Dotýkejte se příslušných nabídek (hlášení, menu) na displeji stanice pouze lehce konečky (bříšky) prstů a nepoužívejte k tomuto účelu žádné předměty ani nehty. Konečky prstů musejí být suché a čisté. Pokud budete chtít displej stanice vyčistit, pak Vám k tomuto účelu poslouží speciální režim čištění displeje, který po dobu 20 sekund nevyvolá spuštění žádných funkcí meteorologické stanice a nedovolí její rozladění. Delší stisknutím (dotykem) příslušného místa (menu) na displeji stanice můžete nastavit (zadat) všechny hodnoty a parametry rychleji (= rolování). a) Synchronizace stanice s externími senzory a jejich odhlášení Celkem můžete této stanici nahlásit až 9 externích senzorů. Venkovní kombinovaný senzor musí mít číslo 9 (NO 9), ostatní pokojové nebo venkovní senzory mohou být uloženy do paměti stanice pod čísly 1 až 8. Pokud budete provádět přihlašování senzorů ASH 888, S 888 IA a ASH 888 I, pak Vám doporučujeme z důvodů jejich jednoznačné identifikace, abyste z nich vyndali nejprve baterie. Stiskněte poté ADD (= přidat senzor), na displeji stanice se objeví například následující hlášení (volba kombinovaného senzoru č. 9): K provedení synchronizace tohoto vybraného externího senzoru stiskněte nabídku SYNC během 15 sekund. Na displeji stanice se objeví místo SYNC hlášení USED, které znamená, že stanice tento senzor zaregistrovala a uložila jeho číslo do své paměti. Hodnoty naměřené tímto externím senzorem (zde kombinovaným) se objeví na displeji stanice v jeho příslušných segmentech až po několika minutách. Stejným (výše uvedeným způsobem) můžete provést přiřazení i dalších externích senzorů. Označení obsazených paměťových míst (čísel senzorů) Zaregistrované senzory jsou označeny na displeji stanice za příslušným číslem senzoru symbolem USED. Toto označení však nemusí znamenat, že je takto označený externí senzor aktivní. Fungování nebo nefungování tohoto senzoru poznáte na displeji stanice podle toho, zda se po jeho výběru zobrazí v segmentu OUTDOOR jím naměřené hodnoty nebo ne (respektive, zda se zobrazí symbol stožáru vysílače, který znamená sílu příjmu signálů ze svoleného externího senzoru). Vymazání externích senzorů z paměti stanice Již zaregistrované externí senzory můžete vymazat z paměti meteorologické stanice po zvolení jejich čísla (výše popsaným způsobem), stisknete-li místo ADD (= přidat senzor) nabídku DEL (= zrušit, vymazat senzor). Po této akci zmizí z displeje stanice hlášení USED a tento senzor bude uvolněn (vymazán) z paměti stanice. Pokud budete chtít tento senzor znovu použít, musíte provést opět jeho nové přihlášení (jeho novou synchronizaci s meteorologickou stanicí). Přihlášení senzoru do meteorologické stanice Stiskněte v dolní časti displeje stanice nabídku (menu) CFG (= konfigurace). Na displeji stanice se poté objeví následující hlášení: Po stisknutí NEXT (= další senzor) se zobrazí opět hlášení: Stiskněte ENTER, na displeji stanice se objeví další hlášení: Opakovaným tisknutím nabídky SENSOR zvolte požadované číslo externího senzoru. Dejte při tomto výběru pozor na to, že pro venkovní kombinovaný senzor můžete zvolit pouze číslo 9! Abyste zabránili případnému rušení, umístěte při provádění této synchronizace externí senzory poblíž meteorologické stanice a dodržte minimální vzdálenost mezi jednotlivými senzory a stanicí alespoň 2 m (ne méně než 1 m, abyste zabránili interferencím mezi nimi)

13 b) Vlastní obsluha meteorologické stanice a provedení dalších nastavení Displej meteorologické stanice je rozdělen do několika segmentů (polí). V jeho dolní části se nachází lišta s menu, ve které jsou při normálním zobrazení zobrazeny následující nabídky: Funkce jednotlivých segmentů displeje Lehkým dotknutím bříškem (konečkem) prstu na příslušný segment displeje meteorologické stanice zvolíte následující funkce (následující zobrazení): INDOOR OUTDOOR HUMIDITY SENSOR RAIN Přepínání mezi zobrazením pokojové teploty a pokojové teploty rosného bodu ( DEWPOINT ). Přepínání mezi zobrazením venkovní teploty, venkovní teploty rosného bodu ( DEWPOINT ) a takzvanou teplotou pociťovanou působením větru ( WINDCHILL ). Zobrazení relativní vlhkosti vzduchu. Žádné přepínání. Přepínání mezi externími senzory. Čísla 1 až 8 platí pro externí (venkovní) senzory ASH 888, S 888 IA a ASH 888 I. Po zvolení venkovního kombinovaného senzoru se jeho číslo nezobrazí. Přepínání mezi naměřeným celkovým množstvím srážek od posledního vynulování ( total ), zobrazením množství srážek za aktuální hodinu ( current 1h ), za poslední hodinu ( 1h ), za aktuální den ( current 24h ) a za poslední den ( 24h ). Měření se provádí vždy v XX:30 hodin a za den v 7:30 hodin. SUNSHINE DURATION Přepínání mezi zobrazením doby trvání slunečního svitu v aktuálním dní ( h/day ) a zobrazením celkové doby trvání slunečního svitu od posledního vynulování ( h ). TIME / DATE WIND AIR PRESSURE HISTORY Panáček Willi Zobrazení času a data. Žádné přepínání. Přepínání mezi zobrazením rychlosti větru v km/h, m/s, mph (míle za hodinu) a zobrazením směru větru ve stupních. Přepínání zobrazení naměřeného tlaku vzduchu absolutní tlak vzduchu místa instalace meteorologické stanice ( absolute ) a tlak přepočtený na hladinu moře ( relative ). Přepínání mezi zobrazením tendence vývoje tlaku vzduchu, pokojové a venkovní teploty (naměřené zvoleným senzorem) za posledních 24 hodin (sloupcový diagram). Žádné přepínání. Funkce hlavního menu MIN MAX Zobrazení minimálních naměřených hodnot: Stisknutím nabídky MIN zobrazíte minimální naměřené hodnoty (například teplotu, tlak vzduchu atd., dotknete-li se na displeji příslušného segmentu) včetně data a času provedení záznamu (vpravo v řádku s menu). Dalším stisknutím nabídky MIN se vrátíte opět k normálnímu zobrazení (k hlavnímu menu). Zobrazení maximálních naměřených hodnot: Stisknutím nabídky MAX zobrazíte maximální naměřené hodnoty (například teplotu, tlak vzduchu atd., dotknete-li se na displeji příslušného segmentu) včetně data a času provedení záznamu (vpravo v řádku s menu). Dalším stisknutím nabídky MAX se vrátíte opět k normálnímu zobrazení (k hlavnímu menu). RESET Vynulování určitých hodnot: CFG V tomto menu vyvoláte tři podmenu: SUN = vynulování celkové doby trvání slunečního svitu, RAIN = vynulování celkového množství srážek, MIN-MAX = vymazání zaznamenaných (zvolených) minimálních a maximálních naměřených hodnot. Stisknutím RESET zobrazíte na displeji stanice první menu pro provedení vynulování: Dalším stisknutím RESET zvolte jednu ze tří výše uvedených možností (podmenu) a stiskněte poté nabídku OK. Tím vymažete příslušné naměřené hodnoty z paměti meteorologické stanice. Pokud nebudete chtít provést žádné vynulování (vymazání), pak počkejte, dokud se na displeji stanice opět nezobrazí hlavní menu (normální zobrazení naměřených hodnot). Vyvolání menu nastavení (konfigurace) meteorologické stanice: V tomto menu můžete například zadat datum a čas (pokud stanice nezachytí rádiový časový signál DCF-77 ), provést synchronizaci stanice s externími senzory a mnohá další nastavení viz následující odstavec c) Nastavení (konfigurace) meteorologické stanice

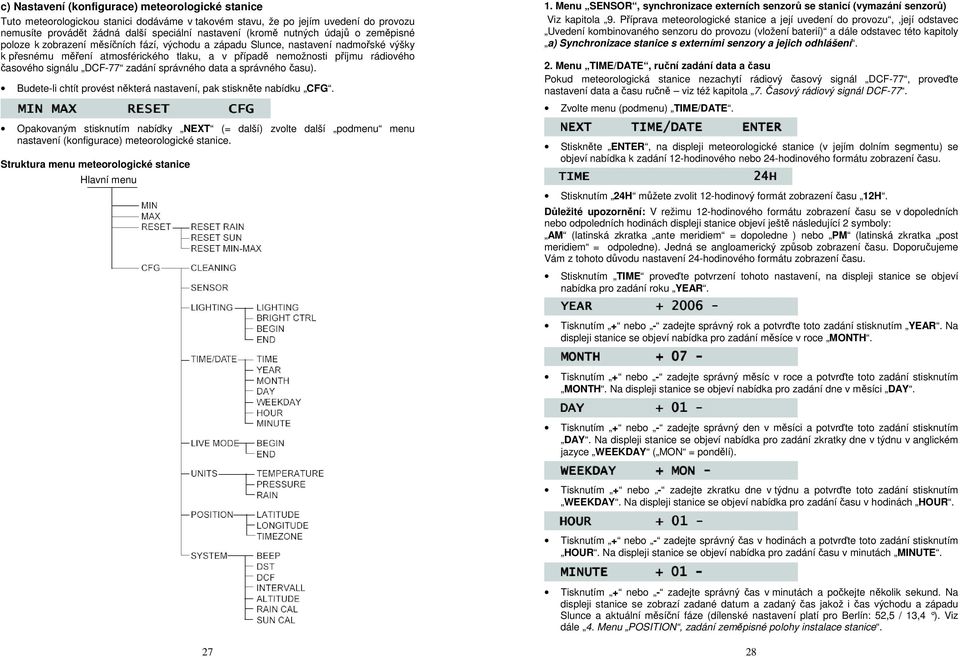

14 c) Nastavení (konfigurace) meteorologické stanice Tuto meteorologickou stanici dodáváme v takovém stavu, že po jejím uvedení do provozu nemusíte provádět žádná další speciální nastavení (kromě nutných údajů o zeměpisné poloze k zobrazení měsíčních fází, východu a západu Slunce, nastavení nadmořské výšky k přesnému měření atmosférického tlaku, a v případě nemožnosti příjmu rádiového časového signálu DCF-77 zadání správného data a správného času). Budete-li chtít provést některá nastavení, pak stiskněte nabídku CFG. Opakovaným stisknutím nabídky NEXT (= další) zvolte další podmenu menu nastavení (konfigurace) meteorologické stanice. Struktura menu meteorologické stanice Hlavní menu 1. Menu SENSOR, synchronizace externích senzorů se stanicí (vymazání senzorů) Viz kapitola 9. Příprava meteorologické stanice a její uvedení do provozu,,její odstavec Uvedení kombinovaného senzoru do provozu (vložení baterií) a dále odstavec této kapitoly a) Synchronizace stanice s externími senzory a jejich odhlášení. 2. Menu TIME/DATE, ruční zadání data a času Pokud meteorologická stanice nezachytí rádiový časový signál DCF-77, proveďte nastavení data a času ručně viz též kapitola 7. Časový rádiový signál DCF-77. Zvolte menu (podmenu) TIME/DATE. Stiskněte ENTER, na displeji meteorologické stanice (v jejím dolním segmentu) se objeví nabídka k zadání 12-hodinového nebo 24-hodinového formátu zobrazení času. Stisknutím 24H můžete zvolit 12-hodinový formát zobrazení času 12H. Důležité upozornění: V režimu 12-hodinového formátu zobrazení času se v dopoledních nebo odpoledních hodinách displeji stanice objeví ještě následující 2 symboly: AM (latinská zkratka ante meridiem = dopoledne ) nebo PM (latinská zkratka post meridiem = odpoledne). Jedná se angloamerický způsob zobrazení času. Doporučujeme Vám z tohoto důvodu nastavení 24-hodinového formátu zobrazení času. Stisknutím TIME proveďte potvrzení tohoto nastavení, na displeji stanice se objeví nabídka pro zadání roku YEAR. Tisknutím + nebo - zadejte správný rok a potvrďte toto zadání stisknutím YEAR. Na displeji stanice se objeví nabídka pro zadání měsíce v roce MONTH. Tisknutím + nebo - zadejte správný měsíc v roce a potvrďte toto zadání stisknutím MONTH. Na displeji stanice se objeví nabídka pro zadání dne v měsíci DAY. Tisknutím + nebo - zadejte správný den v měsíci a potvrďte toto zadání stisknutím DAY. Na displeji stanice se objeví nabídka pro zadání zkratky dne v týdnu v anglickém jazyce WEEKDAY ( MON = pondělí). Tisknutím + nebo - zadejte zkratku dne v týdnu a potvrďte toto zadání stisknutím WEEKDAY. Na displeji stanice se objeví nabídka pro zadání času v hodinách HOUR. Tisknutím + nebo - zadejte správný čas v hodinách a potvrďte toto zadání stisknutím HOUR. Na displeji stanice se objeví nabídka pro zadání času v minutách MINUTE. Tisknutím + nebo - zadejte správný čas v minutách a počkejte několik sekund. Na displeji stanice se zobrazí zadané datum a zadaný čas jakož i čas východu a západu Slunce a aktuální měsíční fáze (dílenské nastavení platí pro Berlín: 52,5 / 13,4 ). Viz dále 4. Menu POSITION, zadání zeměpisné polohy instalace stanice

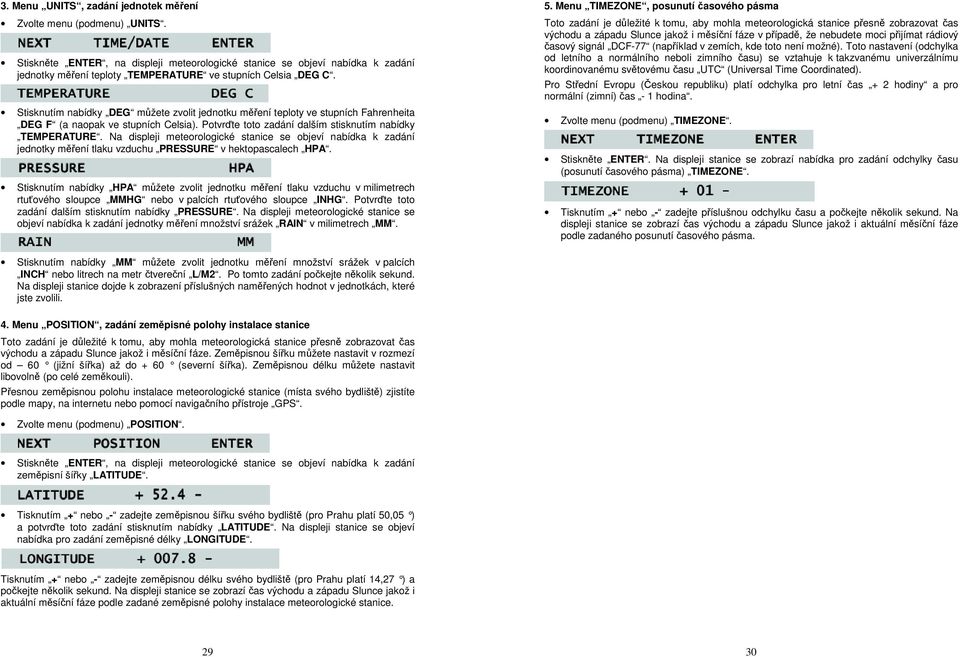

15 3. Menu UNITS, zadání jednotek měření Zvolte menu (podmenu) UNITS. Stiskněte ENTER, na displeji meteorologické stanice se objeví nabídka k zadání jednotky měření teploty TEMPERATURE ve stupních Celsia DEG C. Stisknutím nabídky DEG můžete zvolit jednotku měření teploty ve stupních Fahrenheita DEG F (a naopak ve stupních Celsia). Potvrďte toto zadání dalším stisknutím nabídky TEMPERATURE. Na displeji meteorologické stanice se objeví nabídka k zadání jednotky měření tlaku vzduchu PRESSURE v hektopascalech HPA. Stisknutím nabídky HPA můžete zvolit jednotku měření tlaku vzduchu v milimetrech rtuťového sloupce MMHG nebo v palcích rtuťového sloupce INHG. Potvrďte toto zadání dalším stisknutím nabídky PRESSURE. Na displeji meteorologické stanice se objeví nabídka k zadání jednotky měření množství srážek RAIN v milimetrech MM. 5. Menu TIMEZONE, posunutí časového pásma Toto zadání je důležité k tomu, aby mohla meteorologická stanice přesně zobrazovat čas východu a západu Slunce jakož i měsíční fáze v případě, že nebudete moci přijímat rádiový časový signál DCF-77 (například v zemích, kde toto není možné). Toto nastavení (odchylka od letního a normálního neboli zimního času) se vztahuje k takzvanému univerzálnímu koordinovanému světovému času UTC (Universal Time Coordinated). Pro Střední Evropu (Českou republiku) platí odchylka pro letní čas + 2 hodiny a pro normální (zimní) čas - 1 hodina. Zvolte menu (podmenu) TIMEZONE. Stiskněte ENTER. Na displeji stanice se zobrazí nabídka pro zadání odchylky času (posunutí časového pásma) TIMEZONE. Tisknutím + nebo - zadejte příslušnou odchylku času a počkejte několik sekund. Na displeji stanice se zobrazí čas východu a západu Slunce jakož i aktuální měsíční fáze podle zadaného posunutí časového pásma. Stisknutím nabídky MM můžete zvolit jednotku měření množství srážek v palcích INCH nebo litrech na metr čtvereční L/M2. Po tomto zadání počkejte několik sekund. Na displeji stanice dojde k zobrazení příslušných naměřených hodnot v jednotkách, které jste zvolili. 4. Menu POSITION, zadání zeměpisné polohy instalace stanice Toto zadání je důležité k tomu, aby mohla meteorologická stanice přesně zobrazovat čas východu a západu Slunce jakož i měsíční fáze. Zeměpisnou šířku můžete nastavit v rozmezí od 60 (jižní šířka) až do + 60 (severní šířka). Zeměpisnou délku můžete nastavit libovolně (po celé zeměkouli). Přesnou zeměpisnou polohu instalace meteorologické stanice (místa svého bydliště) zjistíte podle mapy, na internetu nebo pomocí navigačního přístroje GPS. Zvolte menu (podmenu) POSITION. Stiskněte ENTER, na displeji meteorologické stanice se objeví nabídka k zadání zeměpisní šířky LATITUDE. Tisknutím + nebo - zadejte zeměpisnou šířku svého bydliště (pro Prahu platí 50,05 ) a potvrďte toto zadání stisknutím nabídky LATITUDE. Na displeji stanice se objeví nabídka pro zadání zeměpisné délky LONGITUDE. Tisknutím + nebo - zadejte zeměpisnou délku svého bydliště (pro Prahu platí 14,27 ) a počkejte několik sekund. Na displeji stanice se zobrazí čas východu a západu Slunce jakož i aktuální měsíční fáze podle zadané zeměpisné polohy instalace meteorologické stanice

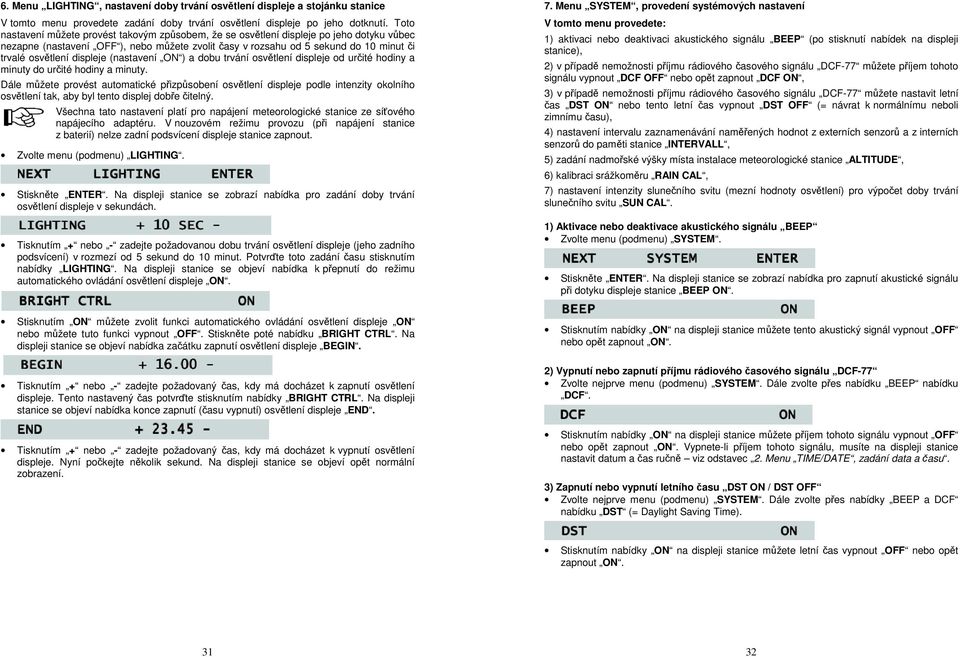

16 6. Menu LIGHTING, nastavení doby trvání osvětlení displeje a stojánku stanice V tomto menu provedete zadání doby trvání osvětlení displeje po jeho dotknutí. Toto nastavení můžete provést takovým způsobem, že se osvětlení displeje po jeho dotyku vůbec nezapne (nastavení OFF ), nebo můžete zvolit časy v rozsahu od 5 sekund do 10 minut či trvalé osvětlení displeje (nastavení ON ) a dobu trvání osvětlení displeje od určité hodiny a minuty do určité hodiny a minuty. Dále můžete provést automatické přizpůsobení osvětlení displeje podle intenzity okolního osvětlení tak, aby byl tento displej dobře čitelný. Všechna tato nastavení platí pro napájení meteorologické stanice ze síťového napájecího adaptéru. V nouzovém režimu provozu (při napájení stanice z baterií) nelze zadní podsvícení displeje stanice zapnout. Zvolte menu (podmenu) LIGHTING. Stiskněte ENTER. Na displeji stanice se zobrazí nabídka pro zadání doby trvání osvětlení displeje v sekundách. Tisknutím + nebo - zadejte požadovanou dobu trvání osvětlení displeje (jeho zadního podsvícení) v rozmezí od 5 sekund do 10 minut. Potvrďte toto zadání času stisknutím nabídky LIGHTING. Na displeji stanice se objeví nabídka k přepnutí do režimu automatického ovládání osvětlení displeje ON. 7. Menu SYSTEM, provedení systémových nastavení V tomto menu provedete: 1) aktivaci nebo deaktivaci akustického signálu BEEP (po stisknutí nabídek na displeji stanice), 2) v případě nemožnosti příjmu rádiového časového signálu DCF-77 můžete příjem tohoto signálu vypnout DCF OFF nebo opět zapnout DCF ON, 3) v případě nemožnosti příjmu rádiového časového signálu DCF-77 můžete nastavit letní čas DST ON nebo tento letní čas vypnout DST OFF (= návrat k normálnímu neboli zimnímu času), 4) nastavení intervalu zaznamenávání naměřených hodnot z externích senzorů a z interních senzorů do paměti stanice INTERVALL, 5) zadání nadmořské výšky místa instalace meteorologické stanice ALTITUDE, 6) kalibraci srážkoměru RAIN CAL, 7) nastavení intenzity slunečního svitu (mezní hodnoty osvětlení) pro výpočet doby trvání slunečního svitu SUN CAL. 1) Aktivace nebo deaktivace akustického signálu BEEP Zvolte menu (podmenu) SYSTEM. Stiskněte ENTER. Na displeji stanice se zobrazí nabídka pro zapnutí akustické signálu při dotyku displeje stanice BEEP ON. Stisknutím ON můžete zvolit funkci automatického ovládání osvětlení displeje ON nebo můžete tuto funkci vypnout OFF. Stiskněte poté nabídku BRIGHT CTRL. Na displeji stanice se objeví nabídka začátku zapnutí osvětlení displeje BEGIN. Tisknutím + nebo - zadejte požadovaný čas, kdy má docházet k zapnutí osvětlení displeje. Tento nastavený čas potvrďte stisknutím nabídky BRIGHT CTRL. Na displeji stanice se objeví nabídka konce zapnutí (času vypnutí) osvětlení displeje END. Tisknutím + nebo - zadejte požadovaný čas, kdy má docházet k vypnutí osvětlení displeje. Nyní počkejte několik sekund. Na displeji stanice se objeví opět normální zobrazení. Stisknutím nabídky ON na displeji stanice můžete tento akustický signál vypnout OFF nebo opět zapnout ON. 2) Vypnutí nebo zapnutí příjmu rádiového časového signálu DCF-77 Zvolte nejprve menu (podmenu) SYSTEM. Dále zvolte přes nabídku BEEP nabídku DCF. Stisknutím nabídky ON na displeji stanice můžete příjem tohoto signálu vypnout OFF nebo opět zapnout ON. Vypnete-li příjem tohoto signálu, musíte na displeji stanice nastavit datum a čas ručně viz odstavec 2. Menu TIME/DATE, zadání data a času. 3) Zapnutí nebo vypnutí letního času DST ON / DST OFF Zvolte nejprve menu (podmenu) SYSTEM. Dále zvolte přes nabídky BEEP a DCF nabídku DST (= Daylight Saving Time). Stisknutím nabídky ON na displeji stanice můžete letní čas vypnout OFF nebo opět zapnout ON

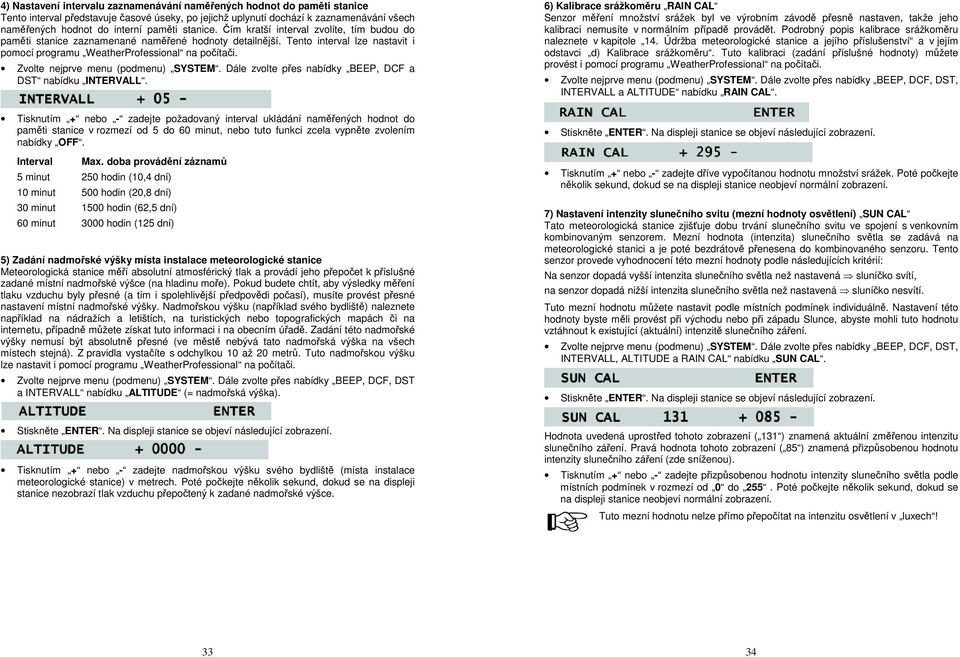

17 4) Nastavení intervalu zaznamenávání naměřených hodnot do paměti stanice Tento interval představuje časové úseky, po jejichž uplynutí dochází k zaznamenávání všech naměřených hodnot do interní paměti stanice. Čím kratší interval zvolíte, tím budou do paměti stanice zaznamenané naměřené hodnoty detailnější. Tento interval lze nastavit i pomocí programu WeatherProfessional na počítači. Zvolte nejprve menu (podmenu) SYSTEM. Dále zvolte přes nabídky BEEP, DCF a DST nabídku INTERVALL. Tisknutím + nebo - zadejte požadovaný interval ukládání naměřených hodnot do paměti stanice v rozmezí od 5 do 60 minut, nebo tuto funkci zcela vypněte zvolením nabídky OFF. Interval Max. doba provádění záznamů 5 minut 250 hodin (10,4 dní) 10 minut 500 hodin (20,8 dní) 30 minut 1500 hodin (62,5 dní) 60 minut 3000 hodin (125 dní) 5) Zadání nadmořské výšky místa instalace meteorologické stanice Meteorologická stanice měří absolutní atmosférický tlak a provádí jeho přepočet k příslušné zadané místní nadmořské výšce (na hladinu moře). Pokud budete chtít, aby výsledky měření tlaku vzduchu byly přesné (a tím i spolehlivější předpovědi počasí), musíte provést přesné nastavení místní nadmořské výšky. Nadmořskou výšku (například svého bydliště) naleznete například na nádražích a letištích, na turistických nebo topografických mapách či na internetu, případně můžete získat tuto informaci i na obecním úřadě. Zadání této nadmořské výšky nemusí být absolutně přesné (ve městě nebývá tato nadmořská výška na všech místech stejná). Z pravidla vystačíte s odchylkou 10 až 20 metrů. Tuto nadmořskou výšku lze nastavit i pomocí programu WeatherProfessional na počítači. Zvolte nejprve menu (podmenu) SYSTEM. Dále zvolte přes nabídky BEEP, DCF, DST a INTERVALL nabídku ALTITUDE (= nadmořská výška). 6) Kalibrace srážkoměru RAIN CAL Senzor měření množství srážek byl ve výrobním závodě přesně nastaven, takže jeho kalibraci nemusíte v normálním případě provádět. Podrobný popis kalibrace srážkoměru naleznete v kapitole 14. Údržba meteorologické stanice a jejího příslušenství a v jejím odstavci d) Kalibrace srážkoměru. Tuto kalibraci (zadání příslušné hodnoty) můžete provést i pomocí programu WeatherProfessional na počítači. Zvolte nejprve menu (podmenu) SYSTEM. Dále zvolte přes nabídky BEEP, DCF, DST, INTERVALL a ALTITUDE nabídku RAIN CAL. Stiskněte ENTER. Na displeji stanice se objeví následující zobrazení. Tisknutím + nebo - zadejte dříve vypočítanou hodnotu množství srážek. Poté počkejte několik sekund, dokud se na displeji stanice neobjeví normální zobrazení. 7) Nastavení intenzity slunečního svitu (mezní hodnoty osvětlení) SUN CAL Tato meteorologická stanice zjišťuje dobu trvání slunečního svitu ve spojení s venkovním kombinovaným senzorem. Mezní hodnota (intenzita) slunečního světla se zadává na meteorologické stanici a je poté bezdrátově přenesena do kombinovaného senzoru. Tento senzor provede vyhodnocení této mezní hodnoty podle následujících kritérií: Na senzor dopadá vyšší intenzita slunečního světla než nastavená sluníčko svítí, na senzor dopadá nižší intenzita slunečního světla než nastavená sluníčko nesvítí. Tuto mezní hodnotu můžete nastavit podle místních podmínek individuálně. Nastavení této hodnoty byste měli provést při východu nebo při západu Slunce, abyste mohli tuto hodnotu vztáhnout k existující (aktuální) intenzitě slunečního záření. Zvolte nejprve menu (podmenu) SYSTEM. Dále zvolte přes nabídky BEEP, DCF, DST, INTERVALL, ALTITUDE a RAIN CAL nabídku SUN CAL. Stiskněte ENTER. Na displeji stanice se objeví následující zobrazení. Stiskněte ENTER. Na displeji stanice se objeví následující zobrazení. Tisknutím + nebo - zadejte nadmořskou výšku svého bydliště (místa instalace meteorologické stanice) v metrech. Poté počkejte několik sekund, dokud se na displeji stanice nezobrazí tlak vzduchu přepočtený k zadané nadmořské výšce. Hodnota uvedená uprostřed tohoto zobrazení ( 131 ) znamená aktuální změřenou intenzitu slunečního záření. Pravá hodnota tohoto zobrazení ( 85 ) znamená přizpůsobenou hodnotu intenzity slunečního záření (zde sníženou). Tisknutím + nebo - zadejte přizpůsobenou hodnotu intenzity slunečního světla podle místních podmínek v rozmezí od 0 do 255. Poté počkejte několik sekund, dokud se na displeji stanice neobjeví normální zobrazení. Tuto mezní hodnotu nelze přímo přepočítat na intenzitu osvětlení v luxech! 33 34

18 8. Menu CLEANING, čištění displeje meteorologické stanice Abyste mohli například setřít z displeje meteorologické stanice prach nebo jej vyčistit, máte k dispozici funkci (menu) CLEANING. Toto menu zablokuje použití displeje stanice k dalším nastavením (zobrazením) na dobu 20 sekund. Tímto způsobem zabráníte při čistění displeje náhodnému rozladění meteorologické stanice. Vyčištění displeje proveďte po tomto nastavení čistým, suchým a měkkým hadříkem nebo měkkou utěrkou. K tomuto účelu se nejlépe hodí ubrousek na čištění brýlí. K čištění displeje stanice nepoužívejte žádná chemická rozpouštědla (ředidla barev, benzín atd.). Při čištění displeje stanice na něj netlačte příliš velkou silou. Zvolte menu (podmenu) CLEANING (= čištění). Stiskněte ENTER, na displeji meteorologické stanice (v jejím dolním segmentu) se objeví hlášení START. 9. Menu LIVE MODE, živé zobrazení naměřených hodnot kombinovaným senzorem V tomto menu můžete dotykem na displej stanice vyvolat další pole, které bude přiřazeno hodnotám naměřeným venkovním kombinovaným senzorem. Po zvolení této nabídky bude vysílat tento senzor naměřené hodnoty po dobu 20 sekund ve 2-sekundových intervalech. Takto můžete například sledovat po dobu 20 sekund změny rychlosti nebo směru větru. Pokud budete v tomto případě napájet stanici pouze bateriemi, musíte počítat následkem častého zapínání příjmu signálů z kombinovaného senzoru i s vyšším odběrem proudu z baterií, a tím i ke zkrácení jejich použitelnosti. V tomto režimu můžete nastavit dobu, během které bude kombinovaný senzor vysílat do stanice téměř nepřetržitě naměřené hodnoty. Po zvolení této funkce se v dolní části displeje zobrazí nabídka REQ, jejímž stisknutím můžete poté vyvolat zobrazení hodnot, které se týkají tohoto režimu (minimální a maximální naměřené hodnoty venkovním kombinovaným senzorem, provedení vynulování a nové synchronizace atd.). Zvolte menu (podmenu) LIVE MODE (= živý režim). Stiskněte nabídku START. Na displeji stanice se objeví hlášení WAIT (= čekejte). Stiskněte ENTER, na displeji meteorologické stanice (v jejím dolním segmentu) se objeví hlášení BEGIN (= začátek provádění tohoto živého režimu). Nyní můžete po dobu 20 sekund provést vyčištění displeje. Všechny jeho dotykové senzory zůstanou po tuto dobu vypnuty. Po uplynutí této doby (po 20 sekundách) se na displeji stanice objeví opět normální zobrazení. Pokud jste displej stanice nestačili během této doby vyčistit, proveďte znovu aktivaci tohoto speciálního menu čištění displeje meteorologické stanice. Tisknutím + nebo - zadejte počáteční čas, kdy má být tento živý režim zapnut. Poté stiskněte BEGIN. Na displeji meteorologické stanice (v jejím dolním segmentu) se objeví hlášení END (= ukončení provádění tohoto živého režimu). Tisknutím + nebo - zadejte čas, kdy má být tento živý režim ukončen. Poté počkejte několik sekund dokud nedojde k aktivaci tohoto režimu. Během této doby je zobrazeno na displeji stanice následující hlášení. Během zobrazení hlášení WAIT FOR TRANSMISSION (= počkejte na přenos) nelze se stanicí manipulovat (vyvolávat žádná zobrazení). V dolní části displeje stanice se zobrazí doplňující nabídka REQ, jejímž stisknutím můžete poté vyvolat zobrazení hodnot, které se týkají tohoto režimu (minimální a maximální naměřené hodnoty venkovním kombinovaným senzorem, provedení vynulování a nové synchronizace atd.)

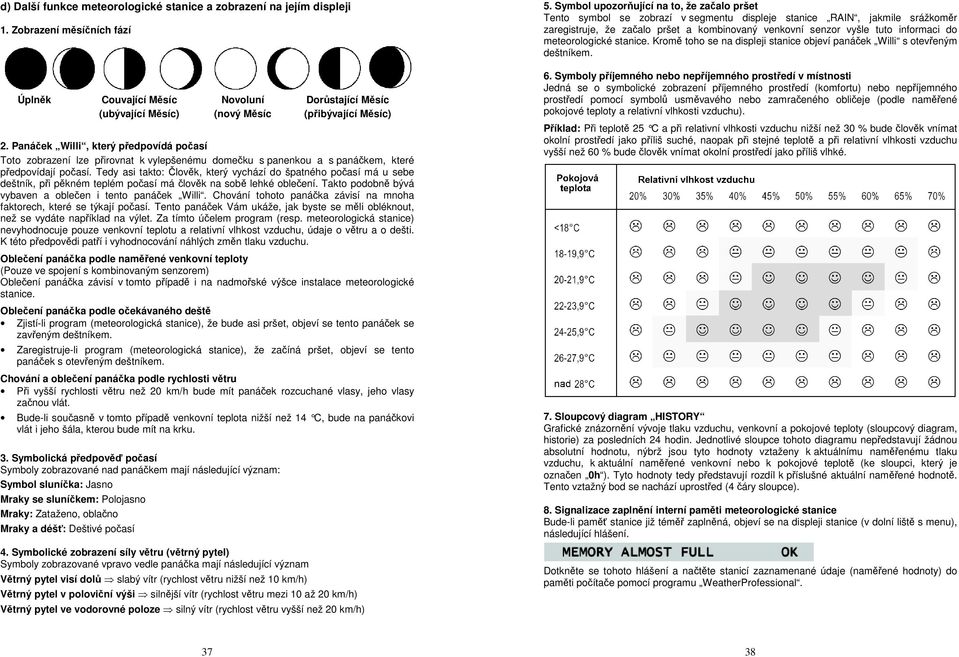

19 d) Další funkce meteorologické stanice a zobrazení na jejím displeji 1. Zobrazení měsíčních fází Úplněk Couvající Měsíc (ubývající Měsíc) Novoluní (nový Měsíc Dorůstající Měsíc (přibývající Měsíc) 2. Panáček Willi, který předpovídá počasí Toto zobrazení lze přirovnat k vylepšenému domečku s panenkou a s panáčkem, které předpovídají počasí. Tedy asi takto: Člověk, který vychází do špatného počasí má u sebe deštník, při pěkném teplém počasí má člověk na sobě lehké oblečení. Takto podobně bývá vybaven a oblečen i tento panáček Willi. Chování tohoto panáčka závisí na mnoha faktorech, které se týkají počasí. Tento panáček Vám ukáže, jak byste se měli obléknout, než se vydáte například na výlet. Za tímto účelem program (resp. meteorologická stanice) nevyhodnocuje pouze venkovní teplotu a relativní vlhkost vzduchu, údaje o větru a o dešti. K této předpovědi patří i vyhodnocování náhlých změn tlaku vzduchu. Oblečení panáčka podle naměřené venkovní teploty (Pouze ve spojení s kombinovaným senzorem) Oblečení panáčka závisí v tomto případě i na nadmořské výšce instalace meteorologické stanice. Oblečení panáčka podle očekávaného deště Zjistí-li program (meteorologická stanice), že bude asi pršet, objeví se tento panáček se zavřeným deštníkem. Zaregistruje-li program (meteorologická stanice), že začíná pršet, objeví se tento panáček s otevřeným deštníkem. Chování a oblečení panáčka podle rychlosti větru Při vyšší rychlosti větru než 20 km/h bude mít panáček rozcuchané vlasy, jeho vlasy začnou vlát. Bude-li současně v tomto případě venkovní teplota nižší než 14 C, bude na panáčkovi vlát i jeho šála, kterou bude mít na krku. 3. Symbolická předpověď počasí Symboly zobrazované nad panáčkem mají následující význam: Symbol sluníčka: Jasno Mraky se sluníčkem: Polojasno Mraky: Zataženo, oblačno Mraky a déšť: Deštivé počasí 4. Symbolické zobrazení síly větru (větrný pytel) Symboly zobrazované vpravo vedle panáčka mají následující význam Větrný pytel visí dolů slabý vítr (rychlost větru nižší než 10 km/h) Větrný pytel v poloviční výši silnější vítr (rychlost větru mezi 10 až 20 km/h) Větrný pytel ve vodorovné poloze silný vítr (rychlost větru vyšší než 20 km/h) 5. Symbol upozorňující na to, že začalo pršet Tento symbol se zobrazí v segmentu displeje stanice RAIN, jakmile srážkoměr zaregistruje, že začalo pršet a kombinovaný venkovní senzor vyšle tuto informaci do meteorologické stanice. Kromě toho se na displeji stanice objeví panáček Willi s otevřeným deštníkem. 6. Symboly příjemného nebo nepříjemného prostředí v místnosti Jedná se o symbolické zobrazení příjemného prostředí (komfortu) nebo nepříjemného prostředí pomocí symbolů usměvavého nebo zamračeného obličeje (podle naměřené pokojové teploty a relativní vlhkosti vzduchu). Příklad: Při teplotě 25 C a při relativní vlhkosti vzduchu nižší než 30 % bude člověk vnímat okolní prostředí jako příliš suché, naopak při stejné teplotě a při relativní vlhkosti vzduchu vyšší než 60 % bude člověk vnímat okolní prostředí jako příliš vlhké. 7. Sloupcový diagram HISTORY Grafické znázornění vývoje tlaku vzduchu, venkovní a pokojové teploty (sloupcový diagram, historie) za posledních 24 hodin. Jednotlivé sloupce tohoto diagramu nepředstavují žádnou absolutní hodnotu, nýbrž jsou tyto hodnoty vztaženy k aktuálnímu naměřenému tlaku vzduchu, k aktuální naměřené venkovní nebo k pokojové teplotě (ke sloupci, který je označen 0h ). Tyto hodnoty tedy představují rozdíl k příslušné aktuální naměřené hodnotě. Tento vztažný bod se nachází uprostřed (4 čáry sloupce). 8. Signalizace zaplnění interní paměti meteorologické stanice Bude-li paměť stanice již téměř zaplněná, objeví se na displeji stanice (v dolní liště s menu), následující hlášení. Dotkněte se tohoto hlášení a načtěte stanicí zaznamenané údaje (naměřené hodnoty) do paměti počítače pomocí programu WeatherProfessional

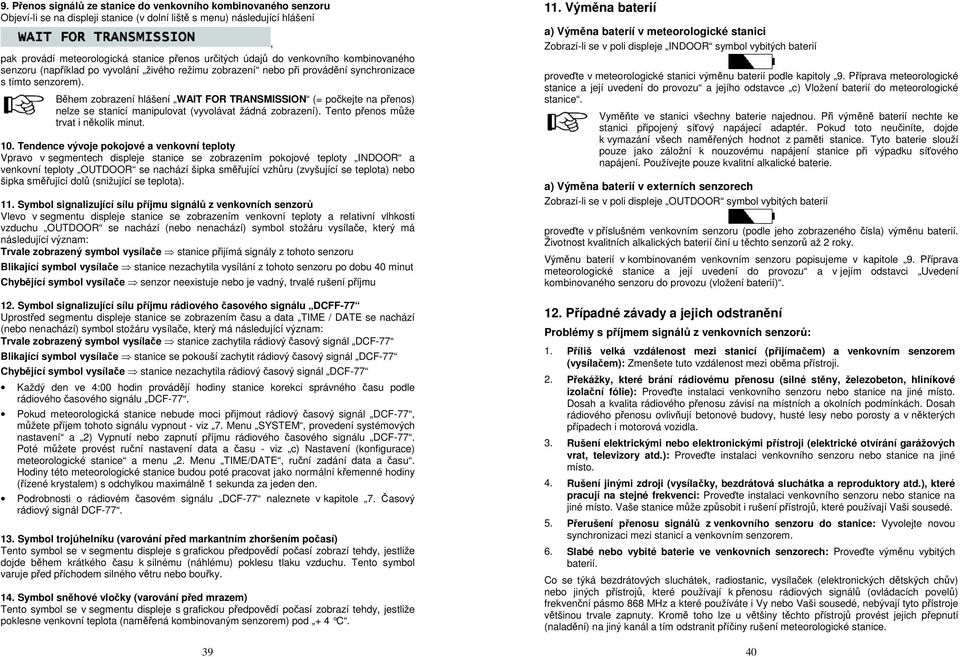

20 9. Přenos signálů ze stanice do venkovního kombinovaného senzoru Objeví-li se na displeji stanice (v dolní liště s menu) následující hlášení pak provádí meteorologická stanice přenos určitých údajů do venkovního kombinovaného senzoru (například po vyvolání živého režimu zobrazení nebo při provádění synchronizace s tímto senzorem). Během zobrazení hlášení WAIT FOR TRANSMISSION (= počkejte na přenos) nelze se stanicí manipulovat (vyvolávat žádná zobrazení). Tento přenos může trvat i několik minut. 10. Tendence vývoje pokojové a venkovní teploty Vpravo v segmentech displeje stanice se zobrazením pokojové teploty INDOOR a venkovní teploty OUTDOOR se nachází šipka směřující vzhůru (zvyšující se teplota) nebo šipka směřující dolů (snižující se teplota). 11. Symbol signalizující sílu příjmu signálů z venkovních senzorů Vlevo v segmentu displeje stanice se zobrazením venkovní teploty a relativní vlhkosti vzduchu OUTDOOR se nachází (nebo nenachází) symbol stožáru vysílače, který má následující význam: Trvale zobrazený symbol vysílače stanice přijímá signály z tohoto senzoru Blikající symbol vysílače stanice nezachytila vysílání z tohoto senzoru po dobu 40 minut Chybějící symbol vysílače senzor neexistuje nebo je vadný, trvalé rušení příjmu 12. Symbol signalizující sílu příjmu rádiového časového signálu DCFF-77 Uprostřed segmentu displeje stanice se zobrazením času a data TIME / DATE se nachází (nebo nenachází) symbol stožáru vysílače, který má následující význam: Trvale zobrazený symbol vysílače stanice zachytila rádiový časový signál DCF-77 Blikající symbol vysílače stanice se pokouší zachytit rádiový časový signál DCF-77 Chybějící symbol vysílače stanice nezachytila rádiový časový signál DCF-77 Každý den ve 4:00 hodin provádějí hodiny stanice korekci správného času podle rádiového časového signálu DCF-77. Pokud meteorologická stanice nebude moci přijmout rádiový časový signál DCF-77, můžete příjem tohoto signálu vypnout - viz 7. Menu SYSTEM, provedení systémových nastavení a 2) Vypnutí nebo zapnutí příjmu rádiového časového signálu DCF-77. Poté můžete provést ruční nastavení data a času - viz c) Nastavení (konfigurace) meteorologické stanice a menu 2. Menu TIME/DATE, ruční zadání data a času. Hodiny této meteorologické stanice budou poté pracovat jako normální křemenné hodiny (řízené krystalem) s odchylkou maximálně 1 sekunda za jeden den. Podrobnosti o rádiovém časovém signálu DCF-77 naleznete v kapitole 7. Časový rádiový signál DCF Symbol trojúhelníku (varování před markantním zhoršením počasí) Tento symbol se v segmentu displeje s grafickou předpovědí počasí zobrazí tehdy, jestliže dojde během krátkého času k silnému (náhlému) poklesu tlaku vzduchu. Tento symbol varuje před příchodem silného větru nebo bouřky. 14. Symbol sněhové vločky (varování před mrazem) Tento symbol se v segmentu displeje s grafickou předpovědí počasí zobrazí tehdy, jestliže poklesne venkovní teplota (naměřená kombinovaným senzorem) pod + 4 C. 39, 11. Výměna baterií a) Výměna baterií v meteorologické stanici Zobrazí-li se v poli displeje INDOOR symbol vybitých baterií proveďte v meteorologické stanici výměnu baterií podle kapitoly 9. Příprava meteorologické stanice a její uvedení do provozu a jejího odstavce c) Vložení baterií do meteorologické stanice. Vyměňte ve stanici všechny baterie najednou. Při výměně baterií nechte ke stanici připojený síťový napájecí adaptér. Pokud toto neučiníte, dojde k vymazání všech naměřených hodnot z paměti stanice. Tyto baterie slouží pouze jako záložní k nouzovému napájení stanice při výpadku síťového napájení. Používejte pouze kvalitní alkalické baterie. a) Výměna baterií v externích senzorech Zobrazí-li se v poli displeje OUTDOOR symbol vybitých baterií proveďte v příslušném venkovním senzoru (podle jeho zobrazeného čísla) výměnu baterií. Životnost kvalitních alkalických baterií činí u těchto senzorů až 2 roky. Výměnu baterií v kombinovaném venkovním senzoru popisujeme v kapitole 9. Příprava meteorologické stanice a její uvedení do provozu a v jejím odstavci Uvedení kombinovaného senzoru do provozu (vložení baterií). 12. Případné závady a jejich odstranění Problémy s příjmem signálů z venkovních senzorů: 1. Příliš velká vzdálenost mezi stanicí (přijímačem) a venkovním senzorem (vysílačem): Zmenšete tuto vzdálenost mezi oběma přístroji. 2. Překážky, které brání rádiovému přenosu (silné stěny, železobeton, hliníkové izolační fólie): Proveďte instalaci venkovního senzoru nebo stanice na jiné místo. Dosah a kvalita rádiového přenosu závisí na místních a okolních podmínkách. Dosah rádiového přenosu ovlivňují betonové budovy, husté lesy nebo porosty a v některých případech i motorová vozidla. 3. Rušení elektrickými nebo elektronickými přístroji (elektrické otvírání garážových vrat, televizory atd.): Proveďte instalaci venkovního senzoru nebo stanice na jiné místo. 4. Rušení jinými zdroji (vysílačky, bezdrátová sluchátka a reproduktory atd.), které pracují na stejné frekvenci: Proveďte instalaci venkovního senzoru nebo stanice na jiné místo. Vaše stanice může způsobit i rušení přístrojů, které používají Vaši sousedé. 5. Přerušení přenosu signálů z venkovního senzoru do stanice: Vyvolejte novou synchronizaci mezi stanicí a venkovním senzorem. 6. Slabé nebo vybité baterie ve venkovních senzorech: Proveďte výměnu vybitých baterií. Co se týká bezdrátových sluchátek, radiostanic, vysílaček (elektronických dětských chův) nebo jiných přístrojů, které používají k přenosu rádiových signálů (ovládacích povelů) frekvenční pásmo 868 MHz a které používáte i Vy nebo Vaši sousedé, nebývají tyto přístroje většinou trvale zapnuty. Kromě toho lze u většiny těchto přístrojů provést jejich přepnutí (naladění) na jiný kanál a tím odstranit příčiny rušení meteorologické stanice. 40

21 Nesprávná symbolická předpověď počasí na displeji stanice: 1. Tento symbol (jasno, oblačno, zataženo déšť atd.) nepředstavuje zobrazení aktuálního počasí, nýbrž zobrazuje předpověď počasí na příštích 12 až 24 hodin. 2. Při náhlých nebo větších výkyvech tlaku vzduchu dochází k aktualizaci zobrazených symbolů za účelem zobrazení změny předpovědi počasí. Pokud se tyto symboly nemění, pak nedošlo ve sledovaném časovém úseku k žádné změně tlaku vzduchu nebo byla tato změna nepatrná (pomalá), že ji stanice nezaregistrovala. Objeví-li se na displeji stanice symbol Slunce, pak nedojde ke změně symbolické předpovědi počasí v tom případě, jestliže má nastat další zlepšení počasí (zobrazení jasno ), a naopak objeví-li se symbol mraky, pak nedojde ke změně předpovědi počasí v tom případě, jestliže má nastat další zhoršení počasí [zobrazení zataženo (déšť) ], protože oba tyto symboly představují extrémní situace. Tyto symboly znázorňují zlepšení nebo zhoršení počasí, což ovšem nemusí znamenat přímo jasno nebo déšť. Pokud je například ve skutečnosti oblačno a na displeji stanice je zobrazen déšť, neznamená to nesprávnou funkci přístroje. Znamená to pouze, že poklesl tlak vzduchu a že lze očekávat zhoršení počasí, přičemž se nemusí vůbec jednat o to, že bude pršet. Jako u každé předpovědi počasí nelze považovat předpověď počasí provedenou touto meteorologickou stanicí za absolutně přesnou. V závislosti na různých možnostech použití, pro které byla tato meteorologická stanice dimenzována, činí přesnost předpovědi počasí této stanice asi 70 až 75 % (protože tlak vzduchu bývá stejný většinou pouze v okruhu 50 km od stanice). V oblastech s náhlými změnami počasí (rychlý přechod jasné oblohy do deště) bude zobrazení předpovědi přesnější než v oblastech, ve kterých bývá počasí relativně stabilní (např. ponejvíce jasno). Přenesete-li stanici na jiné místo, které má podstatně vyšší nebo nižší polohu než původní místo (např. z přízemí do horních podlaží domu), ignorujte také v tomto případě symboly zobrazované během prvních hodin na displeji stanice. Meteorologická stanice musí získat opět dostatečný časový prostor k provádění přesnějších předpovědí počasí. Tím zajistíte, že meteorologická stanice nebude toto přemístění považovat za pouhou změnu tlaku vzduchu, protože se ve skutečnosti jedná o změnu nadmořské výšky místa instalace. Problémy s USB: 1. Během provádění synchronizace stanice s venkovními senzory (cca 10 minut) ji nelze připojit k počítači (k USB-portu). 2. V zabezpečeném režimu operačního systému nefungují přístroje, které jsou vybaveny univerzální sběrnicí dat (USB). 3. Připojujte tuto meteorologickou stanici vždy ke stejnému USB-portu na svém počítači. Pokud toto nedodržíte, pak se může stát, že si počítač vyžádá novou instalaci ovladače USB (nikoliv však celého software). 13. Dosah rádiového přenosu signálů z venkovních senzorů Dosah vysílačů (venkovních senzorů) činí za optimálních podmínek až 300 m. Signály mohou pronikat stěnami (zdmi) i železobetonovými konstrukcemi, avšak takovéto překážky snižují dosah vysílačů. V normálním případě proveďte instalaci venkovního senzoru měření množství srážek a rychlosti větru na zahradě. Instalaci ostatních senzorů můžete provést i ve vedlejších budovách (například ve voliéře). Zmenšený dosah může mít následující příčiny: Vysokofrekvenční rušení všeho druhu (elektrické motory, transformátory, napájecí zdroje, počítače, bezdrátové a mobilní telefony, bezdrátová sluchátka a reproduktory, radiostanice, jiné meteorologické stanice, elektronické dětské chůvy atd.). Zástavba jakéhokoliv druhu a vegetace (stromy, keře, skály). Malá vzdálenost vysílače (senzoru) nebo přijímače (stanice) k vodivým plochám (například k radiátorů topení) nebo k předmětům (také k lidskému tělu nebo k povrchu Země) ovlivňuje vyzařovací charakteristiku a tím i dosah vysílače. Širokopásmová rušení v městských zástavbách mohou dosáhnout takové úrovně, že sníží značně odstup signál-šum v celém frekvenčním pásmu a tím i dosah vysílače. Přístroje pracující na sousedních frekvencích mohou rovněž ovlivňovat přijímač. Špatně odrušené osobní počítače (PC) mohou vyzařovat rušivé harmonické kmitočty a tím ovlivňovat dosah vysílače. 14. Čištění a údržba stanice a jejího příslušenství a) Čištění meteorologické stanice K čištění displeje a pouzdra stanice používejte jen měkký, lehce navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev, benzín atd.), neboť by tyto prostředky mohly poškodit displej stanice a její pouzdro (kryt). Budete-li čistit displej stanice, přepněte ji do menu CLEANING (čištění displeje meteorologické stanice). Při čištění displeje stanice na něj příliš netlačte. K tomuto účelu se nejlépe hodí ubrousek na čištění brýlí. Prach z displeje můžete setřít čistým štětečkem nebo vysavačem prachu. Opravy nechte provádět jen odborníkům. Přineste stanici ke svému prodejci a nechte ji odborně přezkoušet. Otevření pouzdra stanice nebo neodborné zacházení se stanicí znamená zánik záruky. b) Čištění venkovních senzorů Po delší době používání některého z externích senzorů ve venkovním prostředí se mohou na jeho povrchu usadit nečistoty. Tyto nečistoty setřete měkkým hadříkem, který namočíte do vody. Toto se týká i venkovního kombinovaného senzoru. Neostřikujte tyto senzory v žádném případě hadicí na zalévání květin. Tyto senzory jsou odolné pouze vůči dešti, nikoliv proti stříkající vodě na jejich bočních a spodních stranách

22 c) Čištění srážkoměru kombinovaného venkovního senzoru Provádějte pravidelně kontrolu srážkoměru (dešťoměru). V tomto srážkoměru (v jeho trychtýři) se může usadit listí ze stromů a další větrem zanesené nečistoty (písek, malé větvičky, opadané květy atd.), které by mohly ucpat průtok dešťové vody. Příliš mnoho písku na kyvné páce (kolébce, vahadlu) uvnitř srážkoměru, která měří množství srážek, může způsobit zkreslení výsledků měření Provádějte proto minimálně jednou za rok důkladné vyčištění srážkoměru. Při čištění srážkoměru postupujte následujícím způsobem: Otevřete spodní díl srážkoměru jeho otočením doleva cca o 1 cm, abyste jej mohli posunout na kovové trubce směrem dolů. Otočte horním záchytným trychtýřem na dešťovou vodu doprava a tento trychtýř vyndejte směrem nahoru. Nyní můžete vyndat senzor měření množství srážek (jedná se o součástku z umělé hmoty se dvěma mosaznými kolíčky a s kabelem). Poznamenejte si při provádění této demontáže správnou orientaci. Na jedné straně se nachází spojovací kabel srážkoměru. Vyndejte kyvnou páku neboli vahadlo (kolébku, která měří množství srážek) ze srážkoměru. Poznamenejte si při provádění této demontáže správnou orientaci. Na jedné straně této kolébky (tohoto vahadla) se nachází malý magnet. Vyčistěte všechny součásti srážkoměru. Dejte prosím pozor na odtokový otvor dešťové vody, který se nachází ve spodní části srážkoměru z umělé hmoty, aby byl tento otvor nasunut na kovovou trubku směrem dolů. Při zpětném sestavování srážkoměru proveďte nejprve nasazení vahadla (kolébky, která měří množství srážek) do jeho držáků viz vyobrazení na následující straně. Při nasazování vahadla se musí nacházet jeho magnet na straně, která směřuje ke spojovacímu kabelu viz vedlejší vyobrazení. Oba spodní lichoběžníkové kolíky (úchytky) musíte zastrčit do spodní části držáku vahadla správným způsobem viz vedlejší vyobrazení. Jen takto zajistíte, aby se toto vahadlo mohlo snadno pohybovat (kývat). Nyní zastrčte (zasuňte) senzor měření srážek do jeho držáku. Tento senzor rovněž přidržuje vahadlo na měření množství srážek. Je správná pouze jedna orientace. Kabel senzoru měření množství srážek a magnet na vahadle se musejí nacházet na stejné straně. Jazýček z umělé hmoty na druhé straně musíte přesně zasunout (zastrčit) do jeho držáku viz vedlejší vyobrazení. Nasaďte záchytný trychtýř dešťové vody shora na držák (nosič) senzoru a zajistěte jej otočením doleva (tento trychtýř musí zaskočit do příslušných úchytek). Posuňte spodní část krytu srážkoměru směrem nahoru a zajistěte tento kryt jeho otočením doprava tak, aby zapadl do příslušných úchytek. Odtokový otvor dešťové vody ve spodní části krytu srážkoměru musí být obrácen směrem ven, aby dešťová voda nevytékala na kovové tyče srážkoměru

23 d) Kalibrace srážkoměru Kalibrace tohoto srážkoměru byla již provedena ve výrobním závodě na nejvyšší přesnost měření množství srážek. V normální případě nemusíte tuto kalibraci srážkoměru provádět. Jinak trvá tato kalibrace poměrně dlouhou dobu (minimálně 10 minut) a musí být provedena velice přesně, neboť by byla přesnost měření množství srážek mnohem nižší, než původně nastavená přesnost měření. Dříve než přikročíte ke kalibraci srážkoměru, musíte provést na displeji stanice vynulování celkového množství srážek. Zobrazené celkové množství srážek musí být provedeno v jednotce mm nebo v l/m 2. Před provedením kalibrace musí být srážkoměr zcela čistý (jedná se o záchytný trychtýř dešťové vody, odtokový otvor a vahadlo). Vlastní kalibraci srážkoměru provedete následujícím způsobem: 1. Lijte rovnoměrně pomalu do záchytného trychtýře 100 ml vody po dobu 10 minut. Důležité upozornění! Rychlé nalévání vody do trychtýře srážkoměru by způsobilo nepřesné změření množství vody nalité do srážkoměru. Nalévejte proto vodu do trychtýře velmi pomalu tak, aby nezůstávala v záchytném trychtýři stát. Zohledněte tuto skutečnost i v případech silného deště, že může protéci otvorem v trychtýři menší množství vody (v případech silného deště nestačí někdy zachytit záchytný trychtýř všechnu dešťovou vodu). 2. Na displeji meteorologické stanice by se měla poté objevit celková hodnota změřeného množství srážek 6,5 l/m Pokud se na displeji stanice zobrazí jiná hodnota, pak musíte přepočítat takzvanou hodnotu výkyvu vahadla na novou hodnotu (= milimetry respektive mililitry každého pohybu vadla) podle následující rovnice: Nová hodnota = 6,5 x aktuální hodnota výkyvu vahadla Skutečná hodnota (zobrazení po naplnění srážkoměru vodou) 4. Nyní v menu nastavení stanice 6) Kalibrace srážkoměru RAIN CAL zadejte tuto novou hodnotu v mililitrech na každý pohyb vahadla. Dílenské nastavení představuje 295 ml/výkyv vahadla. 15. Připojení stanice k počítači, instalace ovladače a software Systémové předpoklady: Operační systém: Windows XP nebo Windows 2000 Mikroprocesor (frekvence): 1 GHz nebo více Paměť: Minimálně 256 MB RAM Volný prostor na pevném disku cca 150 MB pro software Volný prostor na pevném disku cca 100 MB pro databázi Sevice Pack 1 nebo 2 Pevný disk musí mít formát NTFS Z důvodů zvláštního uspořádání databáze naměřených hodnot, které se týkají počasí, je nutno použít minimálně operační systém Windows XP nebo Windows Software WeatherProfessional nefunguje s operačním systémem Windows 98 (98 SE) nebo s Windows MP. Pevný disk musí mít formát NTFS = New Technology File System = nový technologický systém souborů (tento systém se používá převážně u novějších počítačů, které jsou vybaveny operačním systémem Windows XP ). Formát pevného disku FAT 32 nestačí (= File Allocation Table = tabulka uložení souborů s 32-bitovým přístupem, která se používala u starších typů počítačů a která se používá i nyní). Při instalaci software a ovladače postupujte následujícím způsobem: Počkejte na ukončení synchronizační fáze stanice s venkovními senzory. Zapněte svůj počítač a počkejte, dokud nedojde k úplnému spuštění jeho operačního systému. Zapojte malý konektor přiloženého USB-kabelu do zdířky na zadní straně stanice a druhý konektor tohoto kabelu zapojte do zdířky volného USB-portu na svém počítači. Vložte do příslušné jednotky na svém počítači přiložený kompaktní disk (CD). Pokud nedojde k automatickému spuštění instalace software, pak spusťte (kliknutím myší) z hlavního adresáře na CD program Start.exe. Na monitoru počítače sledujte průběh provádění instalace. Potřebné nabídky jsou již v příslušném software nastaveny. Kromě některých potvrzení - kliknutí myší na Další ( Weiter ) nebudete muset provádět žádné změny. Toto platí především pro nabídky (menu) při provádění instalace databáze. Po ukončení instalace se na ploše monitoru počítače objeví nový symbol (nová ikona), pomocí kterého (kliknutím myší) spustíte program WeatherProfessional. Návod k obsluze tohoto programu uvádíme v zvláštním oddíle tohoto návodu k obsluze Software WeatherProfessional

24 16. Firmware-Update (instalace nového firmware) Firmware představuje řídící vnitřní program meteorologické stanice WS 888. Tento program zajišťuje provádění měření hodnot, které se týkají počasí, dále provádí ukládání těchto hodnot do vnitřní paměti stanice a jejich přenos do počítače. Instalací nového firmware do stanice můžete docílit zlepšení funkce nebo změny vnitřního řídícího programu stanice, aniž byste museli zasílat tuto stanici výrobci. Dříve než přikročíte k instalaci nového firmware (Firmware-Update), zkontrolujte, zda vůbec existuje jeho nová verze a jaké tato verze přináší nová zlepšení nebo nové změny. Z důvodů instalovaného hardware ve stanici se neobjevují příliš často nové verze firmware, jako například update operačního systému Windows nebo ovladačů grafických karet. Instalaci nového firmware proveďte následujícím způsobem: Zjistěte nejprve, zda nový firmware vůbec existuje. Pokud ano, spusťte program WeatherProfessional a v menu Extras zvolte nabídku Firmware-Update a sledujte a řiďte se dalšími pokyny na monitoru počítače. Pokud jste instalaci nového firmware spustili nechtěně, můžete jí až do kroku číslo 5, kdykoliv přerušit (ukončit). Nahrání nového firmware (v průběhu jeho instalace) nesmí být přerušeno. Meteorologická stanice by poté nefungovala. 17. Technické údaje Interval provádění měření (externí senzory): Interval provádění měření (interní senzory): Interval provádění měření tlaku vzduchu: Přenosová frekvence: Dosah: Rozsah měření pokojové teploty: Rozsah měření venkovní teploty: 2 až 3 minuty 2 až 3 minuty 15 minut 868,30 MHz Až 300 m ve volném prostoru 0 C až + 60 C s rozlišením 0,1 C, přesnost: ± 1 C (+ 15 až + 40 C) - 19,9 C až + 79,9 C s rozl išením 0,1 C, přesnost: ± 0,8 C (+ 10 až + 40 C) Rozsah měření relativní vlhkosti vzduchu: 1 % až 99 % s rozlišením 1 % přesnost: ± 5 % (30 až 70 %) Rozsah měření množství srážek: 0 až 999 m, rozlišení menší než 0,3 mm (do 100 mm), rozlišení 1 mm (nad 100 mm) Rozsah měření rychlosti větru: 0 až 200 km/h, rozlišení 0,1 km/h (do 100 km/h), rozlišení 1 km/h (nad 100 km/h) Směr větru: 0 až 355 s rozlišením po 5 Výkyvy směru větru: ± 0 ; ± 22,5 ; ± 45 ; ± 67,5 Paměť stanice: Napájení stanice: Napájení kombinovaného senzoru: Rozměry stanice (š x v x h): Až 3000 záznamů (naměřených hodnot) 7,5 V DC (síťový napájecí adaptér), záložní baterie 4 x 1,5 V typu AA 3 baterie 1,5 V, typu AA Cca 260 x 215 x 32 mm (bez stojánku) Důležitá upozornění (ručení) Výrobce a prodejce nezodpovídá za nesprávně naměřené hodnoty nebo následky, které by z toho mohly vzniknout. Tento výrobek není vhodný pro lékařské účely nebo k informování veřejnosti. Tato stanice je určena pro domácí použití jako indikátor předpovědi počasí a nezaručuje 100 % přesnost. Předpovědi počasí lze pokládat za pravděpodobné hodnoty, které nepředstavují žádné absolutně přesné předpovědi. Technické údaje tohoto přístroje mohou být bez předchozího oznámení změněny

25 18. Odborné pojmy (příloha) Vývoj tlaku vzduchu (historie): Ukládání a grafické zobrazení vývoje tlaku vzduchu. Podle tohoto zobrazení můžete učinit určité závěry o dalším vývoji počasí. Tendence vývoje počasí: Zobrazení předpovědi počasí pomocí grafických symbolů (jasno, zataženo atd.) vypočítaná podle nárůstu nebo poklesu atmosférického tlaku. Rychlost změn tlaku vzduchu je rozhodující veličinou pro odhadnutí předpovědi počasí. Absolutní tlak vzduchu hraje v tomto případě podřadnou roli. Obecně můžeme předpokládat, že stoupající tlak vzduchu bude znamenat zlepšení počasí a naopak klesající tlak vzduchu bude znamenat zhoršení počasí. Budete-li používat meteorologickou stanici na lodi (na moři), lze podle rychlosti změny tlaku vzduchu (tyto změny jsou často doprovázeny tvorbou kupovité oblačnosti) velmi dobře odhadnout, zda dojde ke zhoršení počasí (zde přijde studená fronta) a zda raději zůstanete v přístavu (nebo se do něj vrátíte) a nebudete se vydávat na dalekou plavbu od břehu. Tyto předpovědi počasí jsou důležité pro zemědělce, pro sportovní létání, paragliding (létání na padákovém kluzáku), pro vypouštění modelů letadel atd. Absolutní tlak vzduchu a relativní tlak vzduchu (tlak vzduchu přepočtený na hladinu moře): Vzduch v zemské atmosféře má specifickou hustotu, která je definována jako množství gramů na jeden litr vzduchu. Ovzduší okolo Země (jeho tloušťka) je (relativně) konstantní. Zemský povrch naproti tomu, včetně vodních ploch, kolísá mezi nejnižšími polohami (hladina moře) a nejvyššími polohami (vrcholky hor). Z tohoto důvodu zatěžuje povrch každé oblasti na Zemi (podle příslušné nadmořské výšky) jiná hmotnost vzduchu (řidší nebo hustší vzduch). Tlak vzduchu je z tohoto důvodu na hladině moře podstatně vyšší než na vrcholcích pohoří Himaláje. Aby bylo možné stanovit určitou vztažnou hodnotu, používá se v předpovědích počasí místo absolutního tlaku vzduchu většinou tlak vzduchu přepočtený na hladinu moře (střední hodnota, která se používá pro určité oblasti nebo státy) nebo se u přesnějších předpovědí počasí používají takzvané isobary (křivky spojující místa stejného tlaku vzduchu, přepočteného na hladinu moře). V tomto druhém případě lze snadno rozeznat postup front a jejich další rozšíření. Protože domácí meteorologická stanice stále zobrazuje na místě její instalace relativní tlak vzduchu, je třeba stanovit korekční faktor, který umožní zobrazit rozdíl mezi absolutním a relativním tlakem vzduchu. Vysvětlení pojmu pociťovaná teplota (Windchill) Tento pojem teplotní ekvivalent ochlazení působením větru (anglicky windchill ) byl použit poprvé během 2. světové války pro plánování bitev. Nejedná se však o skutečnou teplotu, nýbrž o teplotu, kterou pociťuje člověk působením větru a chladu ve venkovním prostředí. Například při teplotě 8 C a při rychlosti větru 6 m/s pociťuje člověk teplotu 0 C. Definice: Teplotní ekvivalent ochlazení znamená fiktivní teplotu, kterou vnímá (pociťuje) člověk za určitých podmínek a okolností místo skutečně naměřené hodnoty. Při nižších teplotách pociťuje člověk při vyšších rychlostech větru (a podle oblečení) nižší teplotu, než jakou vzduch skutečně má. Tyto podmínky platí pro teploty nižší než 33 C a pro rychlosti větru vyšší než 2,6 m/s. Teplotní ekvivalent ochlazení Windchill je definován jako efekt ochlazení nepokryté pokožky při údajné konstantní teplotě na povrchu pokožky 33 C. Pociťovaná teplota se dá porovnat s takzvanou teplotou vnímanou, která ještě dodatečně zohledňuje působení slunečních paprsků, odrazy světla (světelnou reflexi) od mraků, vlnovou délku světla atd. 49 Teplota rosného bodu Vztah mezi teplotou vzduchu a relativní vlhkostí vzduchu je udáván jako teplota rosného bodu: Vzduch může při určité teplotě obsahovat pouze určité maximální množství vodní páry. Dochází-li ke stálému (plynulému) ochlazování vzduchu, stoupá při stále stejné absolutní vlhkosti vzduchu relativní vlhkosti vzduchu až na 100 %. Dojde-li poté k dalšímu ochlazení vzduchu, pak se nadbytečná vodní pára (obsažená ve vzduchu) vysráží jako kapičky vody (mlha, déšť, rosa, jinovatka nebo sníh). Bude-li vzduch obsahovat (bude-li nasycen) 17,4 g/m 3 vodní páry, pak bude mít teplota rosného bodu hodnotu 20 C. Příklad: Při teplotě vzduchu 15 C a relativní vlhkosti vzduchu 50 % představuje teplota rosného bodu hodnotu asi 5 C, při relativní vlhkosti vzduchu 80 % představuje teplota rosného bodu hodnotu asi 12 C. Co to znamená? Vlh kost (vodní pára) obsažená ve vzduchu (například v ložnici) se v tomto případě vysráží na všech místech, která budou chladnější než 12 C, to znamená, že se budou na stěnách a na stropě v místech s touto teplotou tvořit kapičky vody, které mohou představovat pozdější nebezpečí vzniku plísní nebo mokrých skvrn na omítce (malbě). Ve venkovním prostředí se tato vodní pára vysráží jako rosa nebo jinovatka v trávě, na listech nebo na větvích stromů atd. Dosáhne-li při teplotě 15 C relativní vlhkost vzduchu hodnoty 100 %, pak dojde k nasycení vzduchu vodní párou a teplota rosného bodu bude mít rovněž hodnotu 15 C. Dojde-li k nasycení vzduchu vodní párou při teplotě nižší než 0 C, pak se tato vodní pára vysráží jako jinovatka nebo se přetvoří v sníh. Beaufortova stupnice síly větru (bft) Stupnice Označení km/h 0 Bezvětří 0 0,7 1 Mírný vánek (lehký vítr) 0,7 5,4 2 Lehký vítr (slabý vítr) 5,5 11,9 3 Mírný vítr 12,0 19,4 4 Dosti čerstvý vítr 19,5 28,5 5 Čerstvý vítr 28,6 38,7 6 Silný vítr 38,8 49,8 7 Prudký vítr 49,9 61,7 8 Bouřlivý vítr 61,8 74,6 9 Silný bouřlivý vítr (vichřice) 74,7 88,9 10 Silná vichřice 89,0 102,4 11 Mohutná vichřice 102,5 117,4 12 Orkán (uragán) > 117,4 50

26 Jednotky měření a jejich přepočet Software WeatherProfessional (návod k obsluze) Jednotka Přepočet Poznámka Verze 11/2005 F ([ C] x 9) / Stupn ě Fahrenheita C ([ F] 32) x 5 / 9 mmhg [hpa] x 0,75006 Milimetry rtuťového sloupce inhg [hpa] x 0,02933 Palce rtuťového sloupce Uzel [km/h] / 1,852 nebo [km/h] x 0,53996 Námořní míle za hodinu mph [km/h] / 1,609 nebo [km/h] x 0,6215 Míle za hodinu in [mm] / 2,54 nebo [mm] x 0,03937 Palec (coul) ft [m] / 0,3048 nebo [m] x 3,28084 Stopa cu. in [ml] / 16,387 nebo [ml] x 0, Kubický palec (in 3 ) Letní a normální (zimní) čas Integrované hodiny v této stanici provádějí automatické přepínání mezi letním a normálním neboli zimním časem poslední neděli v březnu (posunutí času z 3:00 na 2:00 hodin) a poslední neděli v říjnu (posunutí času z 2:00 na 3:00 hodin). Jedná se o středoevropský čas. Pokud si vezmete s sebou tuto meteorologickou stanici na dovolenou do země, kde se toto přepínání mezi letním a normálním časem nepoužívá, pak můžete provést vypnutí přepínání mezi letním a normálním časem viz menu 7. Menu SYSTEM, provedení systémových nastavení a podmenu 3) Zapnutí nebo vypnutí letního času DST ON / DST OFF. Poznámka: Toto přepínání mezi letním a normálním časem se v Evropě nepoužívá například ve Vatikánu (v tomto státě budete moci asi těžko strávit svou dovolenou!). 19. Bezdrátová (rádiová) technika BidCoS TM BidCoS TM (Bidirectional Communication Standard = oboustranný standard komunikace) představuje nový standard dvousměrného rádiového přenosů signálů ze senzorů například do meteorologické stanice nebo do jiných zařízení automatického řízení domácností. Tento systém Vám dovolí zapínat a vypínat domácí spotřebiče a provádět stmívání osvětlení (například ovládání klimatizace zapínání a vypínání topení, chlazení, zapínání a vypínání ventilátorů). Dále můžete tento systém použít k hlídání vchodů, jako bezpečnostní zařízení proti vloupání atd. Rychlá oboustranná komunikace (vyslané signály vysílačem jsou potvrzovány přijímačem) zvyšuje bezpečnost správného fungování různých systémů a vytváří základ pro rozsáhlé možnosti provádění kontrol. Tato meteorologická stanice pracuje rovněž na principu BidCoS TM. 1. Úvod, popis funkcí programu Sledování informací o počasí nemá pouze globální význam, ale může být i zajímavé na místě instalace meteorologické stanice. Toto může představovat jednoduché zobrazení informací o počasí (jednoduché předpovědi počasí), dále pak dlouhodobé sledování vývoje počasí včetně provádění analýz zaznamenaných naměřených hodnot s reakcemi na určité překročené nebo nedosažené hodnoty. Tato bezdrátová meteorologická stanice ve spojení s tímto software Vám nabízí rozsáhlé možnosti k provádění vyhodnocení do počítače zaznamenaných údajů, které se týkají předpovědí a vývoje počasí. Základní funkce programu WeatherProfessional Načtení naměřených hodnot, které se týkají počasí, z meteorologické stanice do počítače pomocí USB-portu. Grafické zobrazení údajů o počasí na monitoru počítače. Grafické (pomocí kursoru) a statické tabulkové vyhodnocení údajů o počasí (například zobrazení různých sledovaných období, zobrazení maximálních a minimálních naměřených hodnot atd.). Uložení všech údajů zaznamenaných meteorologickou stanicí do profesionální databáze. Kontrola a nastavení všech použitých senzorů a mnohé další užitečné funkce. Systémové předpoklady: Operační systém: Windows XP nebo Windows 2000 Mikroprocesor (frekvence): 1 GHz nebo více Paměť: Minimálně 256 MB RAM Volný prostor na pevném disku cca 150 MB pro software Volný prostor na pevném disku cca 100 MB pro databázi Sevice Pack 1 nebo 2 Pevný disk musí mít formát NTFS Z důvodů zvláštního uspořádání databáze naměřených hodnot, které se týkají počasí, je nutno použít minimálně operační systém Windows XP nebo Windows Software WeatherProfessional nefunguje s operačním systémem Windows 98 (98 SE) nebo s Windows MP. Pevný disk musí mít formát NTFS = New Technology File System = nový technologický systém souborů (tento systém se používá převážně u novějších počítačů, které jsou vybaveny operačním systémem Windows XP ). Formát pevného disku FAT 32 nestačí (= File Allocation Table = tabulka uložení souborů s 32-bitovým přístupem, která se používala u starších typů počítačů a která se používá i nyní)

27 2. Obsluha programu Při instalaci software a ovladače postupujte následujícím způsobem: Počkejte na ukončení synchronizační fáze stanice s venkovními senzory. Zapněte svůj počítač a počkejte, dokud nedojde k úplnému spuštění jeho operačního systému. Zapojte malý konektor přiloženého USB-kabelu do zdířky na zadní straně stanice a druhý konektor tohoto kabelu zapojte do zdířky volného USB-portu na svém počítači. Vložte do příslušné jednotky na svém počítači přiložený kompaktní disk (CD). Pokud nedojde k automatickému spuštění instalace software, pak spusťte (kliknutím myší) z hlavního adresáře na CD program Start.exe. Na monitoru počítače sledujte průběh provádění instalace. Potřebné nabídky jsou již v příslušném software nastaveny. Kromě některých potvrzení - kliknutí myší na Další ( Weiter ) nebudete muset provádět žádné změny. Toto platí především pro nabídky (menu) při provádění instalace databáze. Po ukončení instalace se na ploše monitoru počítače objeví nový symbol (nová ikona), pomocí kterého (kliknutím myší) spustíte program WeatherProfessional Spuštění programu a načtení dat z meteorologické stanice Připojte pomocí přiloženého kabelu meteorologickou stanici k volnému USB-portu na svém počítači. Spusťte program WeatherProfessional kliknutím myší na příslušný symbol na monitoru počítače nebo spusťte tento program z příslušného adresáře. Po startu programu dojde k automatické konfiguraci databáze o počasí, poté se zobrazí na monitoru počítače okno tohoto programu. Krátce poté se objeví na monitoru počítače grafické zobrazení s aktuálními údaji o počasí (aktuální předpověď počasí) včetně panáčka Williho, který ukazuje podle svého oblečení, co si máte obléknout na sebe. Nyní načte tento program všechny údaje o počasí z připojené meteorologické stanice do počítače. Poté se ve spodní části navigačního zobrazení (vlevo dole v okně programu) objeví časové období (Zeitraum), ve kterém meteorologická stanice shromáždila údaje o počasí a které byly přeneseny do paměti počítače. Zvolte nyní v tomto zobrazení požadované časové období, které má být použito k dalšímu provádění vyhodnocení. Toto časové období můžete zadat 3 různými způsoby: 1. Zadejte požadované časové období přímo ve tvaru Den. Název měsíce (September = září) rok hodina:minuta 2. Označte příslušný záznam (zápis) a zvolte příslušné údaje (hodnoty) pomocí tlačítek se šipkami vedle řádku, do kterého chcete provést zápis. 3. Zvolte přímo den a měsíc z kalendáře, který se otevře kliknutím myší na symbol (ikonu) kalendáře vpravo vedle řádku, do kterého chcete provést zápis. Stiskněte na monitoru nabídku Übernehmen (= převzít, uložit). Nyní program uloží do databáze všechny údaje o počasí, které se týkají zvoleného časového období. Poté můžete okamžitě provést vyhodnocení základního nastavení programu zvolením v navigačním poli některého z přednastavených zobrazení (oken), které se týkají údajů o počasí, nebo můžete zvolit takzvanou historii vývoje počasí. Popis dalších (individuálních) nastavení naleznete v následujících kapitolách tohoto návodu k obsluze, kde jsou popsány všechna možná proveditelná nastavení oken programu WeatherProfessional a způsob práce s údaji, které se týkají počasí. Důležité upozornění: Spustíte-li tento program později, objeví se na monitoru počítače naposledy zvolené okno programu. Všechny načtené údaje o počasí se uloží automaticky do databáze (na disk počítače) a budou dále k dispozici k provádění pozdějších vyhodnocení. Tyto údaje zůstanou v této databázi zachovány i v případě, provedete-li novou instalaci nebo opravu (update) programu WeatherProfessional. Pokud používáte na svém počítači Firewall, pak musíte podle návodu k obsluze software Firewall provést uvolnění přístupu k databázi (= uvolnit Firewall ), neboť by se jinak na monitoru počítače objevila při otevírání databáze o počasí chybová hlášení. Uvolněný port zůstane poté přístupný pouze lokálně. Nahlásí-li eventuelně aktivní antivirový program (F-secure) přítomnost viru Win32 v souboru ftdxx.sys (zde se nejedná o žádný vir) a přeruší-li provádění instalace, ukončete činnost antivirového programu a spusťte instalaci znovu. Antivirový program nalezne po jeho opětovném spuštění příslušný soubor na pevném disku počítače. Ignorujte v tomto případě příslušné hlášení antivirového programu Hlavní okno (menu) programu WeatherProfessional Hlavní okno tohoto programu obsahuje řádek s menu [1], lištu s ikonami (s grafickými symboly, nástroji) [2] a stavový řádek [3], dále okno s grafickým nebo s tabulkovým zobrazením jednotlivých naměřených hodnot [4] jakož i navigační pole (nabídky pro provedení dalších nastavení) [5]

28 Řádek s menu (s hlavními nabídkami) [1] Jedná se o následující menu k nastavení a ovládání programu: Datei (Soubor) Ansicht (Náhled) Wetterstation (Meteorologická stanice) Anzeige (Zobrazení) Extras (Zvláštní nabídky) Hilfe (Nápověda) Lišta s ikonami (grafické symboly panelu nástrojů) [2] V této liště se nacházejí často používané nabídky menu k rychlému přístupu k těmto menu pouhým kliknutím myší. Stavový řádek [3] V tomto řádku (v této liště) je zobrazován po zvolení příslušného menu průběh přenosu údajů (import) z meteorologické stanice do počítače pomocí čárového diagramu. Dále je zde zobrazen čítač načítaných údajů z meteorologické stanice do počítače. Zcela vpravo hlásí symbol propojení, zda došlo ke správnému spojení s interface (s met. stanicí). Dojde-li k přerušení tohoto spojení, zobrazí se tento symbol přeškrtnutý čárkou v červené barvě. Kliknutím myší na tento symbol dojde k zobrazení textového hlášení o stavu propojení s interface (s meteorologickou stanicí). Vlevo vedle tohoto symbolu propojení je znázorněno graficky (symboly) příjemné nebo nepříjemné prostředí na místě instalace met. stanice (grafický symbol obličeje s úsměvem nebo zamračený obličej jedná se o 3 takzvané symboly komfortu). Toto zobrazení závisí na změřené pokojové teplotě a na změřené pokojové relativní vlhkosti vzduchu viz dále. Vlevo vedle tohoto symbolu komfortu je zobrazen grafický symbol aktuální měsíční fáze. Zvolíte-li některý z těchto symbolů, objeví se v přídavném poli doplňující informace k těmto zobrazením. Navigační pole (nabídky pro provedení dalších nastavení) [5] V horní části tohoto navigačního pole můžete provést výběr různých uspořádání zobrazení (oken) aktuálních údajů o počasí na monitoru počítače (jedná se takzvané displeje počasí Wetterdisplay 1 až 3 ) nebo výběr vývoje (historie) počasí se 3 různými zobrazeními displejů počasí. Navigation ELV WS 550 PC (Zobrazení údajů z meteorologické stanice WS 550 PC ) Manuelle Auswahl (Ruční výběr, volba) Einzelne Sensoren anzeigen (Zobrazení údajů z jednotlivých senzorů) Minimum Maximum Durchschnitt (Min., max. nebo průměrná vypočtená hodnota) V dolní části táto nabídky zvolíte časové období nebo z kterých senzorů mají být na monitoru počítače zobrazeny naměřené hodnoty. Zeitraum wählen (Volba časového období) Es sind Daten für den folgenden Zeitraum gespeichert: (Do paměti byla uložena data pro následující časové období) von (od) August = srpen bis (do) September = září Übernehmen (převzít, uložit) Abbrechen (přerušit, ukončit) Okno s grafickým nebo s tabulkovým zobrazením jednotlivých naměřených hodnot [4] Aktuální zobrazení naměřených hodnot nebo načtené údaje v tabulkové nebo v grafické podobě (tzv. historický vývoj počasí). Temperatur innen (Pokojová teplota) Temperatur außen (Venkovní teplota) Luftfeuchte innen (Pokojová relativní vlhkost vzduchu) Luftfeuchte außen (Venkovní relativní vlhkost vzduchu) Luftdruck (Tlak vzduchu) Niederschlag (Srážky) Windgeschwindigkeit (Rychlost větru) Wetter-Willi (Různě oblečený panáček předpovídající počasí) letzte Std. (poslední hodina) akt. Std. (aktuální hodina) letzter Tag (poslední den) akt. Tag (aktuální den) 55 56

29 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení Do tohoto menu se dostanete kliknutím myší v hlavním oknu (menu) programu na ikonu Extras a zvolením nabídky Kontrollzentrum. Alternativně můžete toto menu zvolit i v jiném zobrazení (Anzeige) kliknutím na pravé tlačítko myši. Na monitoru počítače se v tomto případě objeví nabídka Einstellungen (Nastavení). Dalším kliknutím na pravé tlačítko myši se rovněž dostanete do menu Kontrollzentrum. Nabídka Allgemein (Všeobecně) V této nabídce můžete provést následující základní nastavení programu: Sprache (Jazyk) Jazyk komunikace programu Deutsch (němčina) nebo English (angličtina). Look and Feel (Vzhled zobrazení na monitoru počítače) Například Metal (kovový vzhled zobrazení) nebo Windows. Standort (stanoviště, místo instalace meteorologické stanice) Údaje o zeměpisné poloze instalace stanice, které jsou nutné k zobrazení východů a západů Slunce (Měsíce) a k zobrazení měsíčních fází. Geographische Breite (Zeměpisná šířka) N (zwischen 60 und + 60 ) = Severně (mezi 60 a + 60 ) Geographische Länge (Zeměpisná délka) O (zwischen 180 und ) = Východně (mezi 180 a ) Sonstiges (Ostatní) Možnost zapnutí nebo vypnutí zobrazení lišty s ikonami (s nástroji) Symbolleiste nebo stavového řádku (stavové lišty) Statusleiste. Důležité upozornění! Do meteorologické stanice bude přenesen systémový čas z počítače. Pokud bude u meteorologických stanic, jejichž hodiny jsou řízeny rádiovým časovým signálem DCF-77, například u meteorologické stanice WS 888 (obj. č.: ), čas DCF-77 odchylný od systémového času počítače, pak nové nastavení času ve stanici podle signálu DCF-77 bude uskutečněno až po novém spuštění automatického příjmu tohoto signálu. Nabídka v tomto okně Uhrzeit beim Programmstart mit PC Synchronisieren (Synchronizace času s PC po spuštění programu) je určena pro meteorologické stanice, které nejsou vybaveny hodinami řízenými signálem DCF-77 nebo u kterých je příjem tohoto signálu nestabilní. Ignorierte Empfangsausfälle (der letzte gültige Wert wird gespeichert) = Ignorované případy výpadku příjmu (do paměti se uloží poslední platná hodnota). Speicher alle 24 Stunden automatisch bereinigen = Automatická úprava (vyčištění) paměti každých 24 hodin. Bitte warten, Speicherbereinigung wird ausgeführt = Prosím počkejte, provádí se úprava (vyčištění) paměti

30 Interfacestatus (Stav interface externí senzory, meteorologická stanice) Otevřete-li toto podmenu, zobrazí se stav (seznam) k interface (k meteorologické stanici) nahlášených venkovních (externích) bezdrátových senzorů: Kombisensor (Kombinovaný senzor) Aussensensor 1 (venkovní senzor 1) Vorhanden (Senzor je k dispozici). Nicht vorhanden (Senzor není k dispozici). Vnitřní senzory (met. stanice) pokojová teplota a relativní vlhkost vzduchu jakož i tlak vzduchu se v tomto seznamu nezobrazují. Došlo-li k výpadku příjmu z některého z externích senzorů, pak bude tato informace u příslušného senzoru na monitoru počítače zobrazena. Empfangsausfälle 9 (9 výpadků příjmu) Zobrazené údaje můžete kdykoliv aktualizovat (znovu aktuálně načíst) kliknutím myší na nabídku Aktualisieren. V dolním okně se provádí nastavení (konfigurace, inicializace) interface (meteorologické stanice) Interface initialisieren. Intervallzeit - zadání v jakých intervalech má docházet k ukládání naměřených hodnot z externích (venkovních) senzorů. Zadejte v tomto případě časový interval ukládání naměřených hodnot v rozmezí od 5 do 60 minut: Minuten (zwischen 5 und 60). Höhe (Nadmořská výška) zadání nadmořské výšky místa instalace meteorologické stanice v metrech (0 až 2000 m) pro přesné měření tlaku vzduchu: Meter (zwischen 0 und 2000). Wippe (Kolébka, vahadlo měřící množství srážek) zadání množství srážek, které má být měřeno jedním výkyvem (rázem, pohybem) této kolébky. Standardní hodnota představuje množství srážek 295 mm (295 ml). Tuto hodnotu lze změnit pouze v rámci provádění kalibrace senzoru (viz příslušný odstavec). Millimeter je Wippenschlag (zwischen 200 und 400) (Milimetry každého pohybu vadla od 200 do 400). Viz též Maximale Änderung (in Wippenschlägen) = Maximální změna (v počtu pohybů vahadla). Kliknutím myší na Übertragen (Přenos) provedete přenos nastavených údajů (po kontrolním dotazu) do interface (met. stanice). Po této akci dojde k novému spuštění synchronizace meteorologické stanice s venkovními senzory. Během provádění této synchronizace je na monitoru počítače zobrazován čárový diagram průběhu (uplynulý čas) této synchronizace (v procentech z 10 minut). Po ukončení této synchronizace se objeví na monitoru počítače hlášení o úspěšném provedení synchronizace. Potvrďte toto hlášení kliknutím myší na OK. Pokud nebude synchronizace úspěšně provedena, objeví se na monitoru počítače chybové hlášení. Zkontrolujte v tomto případě propojení stanice s počítačem a proveďte nový přenos nastavení inicializace (konfigurace) interface (meteorologické stanice). Abbrechen (přerušit, ukončit) Übernehmen (převzít, uložit) Důležité upozornění! Během provádění této synchronizace není umožněn žádný přístup k USB-portu počítače. Tuto synchronizaci mezi stanicí a venkovními senzory nesmíte přerušit (například vyndáním baterií ze stanice nebo z některého z venkovních senzorů). Počkejte proto 10 minut, dokud nedojde k automatickému ukončení této synchronizační fáze. Stanice v této synchronizační fázi přiřadí každému senzoru určité číslo (určitou adresu)

31 Wetterhistorie (Vývoj neboli historie počasí) V tomto podmenu provedete veškerá nastavení grafického zobrazení vývoje počasí. V horní části tohoto okna zvolíte barvy pozadí a provedete další jiná nastavení grafického zobrazení vývoje počasí. V dolní časti tohoto okna provedete zadání měřítek (škály) zobrazení. Každé provedené nastavení, pokud jste předtím zvolili vývoj (historii) počasí jako hlavní zobrazení, můžete okamžitě uložit do paměti a provést jeho zkontrolování kliknutím myší na Übernehmen (převzít, uložit) zcela dole v tomto okně nastavení. Pole nastavení Display Hintergrundfarbe 1 (Barva pozadí 1) - volba barvy pozadí zobrazení (barva okrajů okolo grafického zobrazení Chart ). Výběr této barvy provedete kliknutím myší na stupnici (škálu) barev. K dispozici máte různé systémy barev (vzorkové barvy Windows, HSB, RGB). V poli (okénku) Vorschau (Ukázka) uvidíte zvolenou barvu. Kliknutím myší na OK uložíte toto nastavení do paměti programu. Stisknete-li Zurüksetzen (Zpětné nastavení), vymažete naposledy zvolenou barvu. Zobrazení se vrátí k předchozí zvolené barvě. Kliknete-li myší na Abbrechen (přerušit, ukončit), ukončíte výběr této barvy bez provedení jakékoliv změny. Hintergrundfarbe 2 (Barva pozadí 2) - volba další barvy pozadí zobrazení. Výběr této barvy provedete stejným způsobem jako výběr barvy pozadí č. 1. Hintergrundfarbe Chart (Barva pozadí grafu, tabulkového zobrazení) - volba barvy pozadí grafického zobrazení (tabulky). Výběr této barvy provedete stejným způsobem jako výběr barvy pozadí č. 1. Hintergrundbild (Obrázek pozadí) - výběr obrázku pozadí grafického zobrazení ve formátu.png,.jpg nebo.gif. Po kliknutí myší na se dostanete do seznamu souborů s obrázky Windows, ve kterém můžete požadovaný obrázek vyhledat a zvolit. Název tohoto obrázku se objeví v příslušném prázdném poli (okénku). Kliknete-li myší na Bild löschen (Vymazání obrázku), pak tento zvolený obrázek vymažete a v poli (okénku) Vorschau (Ukázka) uvidíte opět dříve zvolenou barvu pozadí grafického tabulkového zobrazení (Chart). Gitterlinien zeichnen (Nakreslit linky mřížky) - volba, zdali má být v grafickém tabulkovém zobrazení (Chart) zobrazena mřížka nebo ne. Pole nastavení Skalierungen (Měřítka, stupnice, škály, jednotky měření) Achse auswählen (Volba osy) - přiřazení stupnice (škály) k zobrazení údajů o počasí, například k teplotě (Temparatur). Achsentitel (Název osy) - v tomto poli zvolíte název osy příslušného zobrazení údajů o počasí (škály), například k teplotě (Temperatur). Einheit (Jednotka) - v tomto poli zvolíte jednotku příslušného zobrazení údajů o počasí (škály), například C nebo F pro zobrazení teploty. Schriftfarbe (Barva písma) - v tomto poli zvolíte barvu písma příslušné stupnice (grafického zobrazení, škály). Výběr této barvy provedete stejným způsobem jako výběr barvy pozadí č. 1. Hintergrundfarbe 1. Achsenfarbe (Barva osy) - stejné nastavení jako barvy písma, zde se však jedná o barvu příslušného zobrazení (škály). Výběr této barvy provedete stejným způsobem jako výběr barvy pozadí č. 1. Hintergrundfarbe

32 Wertebereich automatisch anpassen (Automatické přizpůsobení rozsahu hodnot) - zvolíte-li tuto nabídku, pak dojde k automatickému přizpůsobení zobrazeného rozsahu hodnot ke skutečnému průběhu těchto hodnot, abyste získali nejlepší možné rozlišení příslušného zobrazení. 0 immer anzeigen (Vždy zobrazit 0) - zvolíte-li tuto nabídku, pak se bude vždy příslušné zobrazení vztahovat k nulové hodnotě, pokud jste předtím zvolili nabídku Wertebereich automatisch anpassen (Automatické přizpůsobení rozsahu hodnot). Untere Grenze der Skalierung / Obere Grenze der Skalierung (Dolní nebo horní mez odstupňování) - zadání dolních a horních mezí (hodnot) příslušného zobrazení (škály). Wetterdisplays (Displeje počasí grafická zobrazení údajů o počasí) V tomto podmenu provedete veškerá nastavení vzhledu a grafických zobrazení (displejů), která (které) se týkají počasí a hodnot naměřených venkovními senzory. Každé provedené nastavení, pokud jste předtím zvolili příslušný displej počasí jako hlavní zobrazení, můžete okamžitě uložit do paměti a provést jeho zkontrolování kliknutím myší na Übernehmen (převzít, uložit) zcela dole v tomto okně nastavení. Důležité upozornění! Lze zvolit pouze takové venkovní senzory, které meteorologická stanice zaregistrovala! Kliknutím myší na Übernehmen (převzít, uložit) nebo na OK uložíte tato nastavení do paměti programu

33 Wetterdisplay auswählen (Volba displeje počasí) - v tomto poli zvolíte číslo displeje ( Wetterdisplay 1 až 3 ). Tato zobrazení slouží k zobrazení naměřených hodnot z jednotlivých senzorů. Každému z těchto 3 displejů můžete přiřadit jiná zobrazení, například jeden displej může zobrazovat naměřené hodnoty z venkovních (externích) senzorů, druhý displej může například zobrazovat pouze naměřené teploty atd. Sensoren (Senzory) V tomto podmenu provedete veškerá nastavení, která se týkají příslušného zvoleného senzoru a která jsou důležitá pro zobrazení displejů počasí a vývoji (historii) počasí. Podle zvoleného senzoru se v tomto okně zobrazí různá pole pro provedení příslušných nastavení, například volba barvy pro zobrazení množství srážek. Wetterdisplay Name (Název displeje počasí) - v tomto poli zadáte pomocí klávesnice vlastní název příslušného displeje počasí, například Venkovní senzory. Hintergrundbild (Obrázek pozadí) - výběr obrázku pozadí displeje počasí ve formátu.png,.jpg nebo.gif. Po kliknutí myší na se dostanete do seznamu souborů s obrázky Windows, ve kterém můžete požadovaný obrázek vyhledat a zvolit. Název tohoto obrázku se objeví v příslušném prázdném poli (okénku). Hintergrundfarbe (wenn kein Hintergrundbild) (Barva pozadí, pokud nebyl vybrán obrázek pozadí) - výběr této barvy pozadí displeje počasí provedete stejným způsobem jako výběr barvy pozadí č. 1. Hintergrundfarbe 1. Kombisensor (Kombinovaný senzor) - v tomto poli můžete vybrat označením pomocí myši následující naměřené hodnoty, které mají být zobrazovány v příslušném displeji počasí: Temperatur außen (Venkovní teplota) Luftfeuchte außen (Venkovní relativní vlhkost vzduchu) Niederschlag (Srážky) Windgeschwindigkeit (Rychlost větru) Windrichtung (Směr větru) * Sonnenschein (Údaje o slunečním svitu, východ a západ Slunce) * * Upozornění: Tyto údaje lze zobrazit pouze u některých modelů meteorologických stanic. Zusätzliche Sensoren (Další venkovní senzory) - v tomto poli můžete vybrat označením myší následující naměřené hodnoty, které mají být zobrazovány v příslušném displeji počasí až z osmi venkovních senzorů (obj. č.: ), které byly předtím synchronizovány s meteorologickou stanicí: Temperatur 1 až 8 (Venkovní teplota 1 až 8) Luftfeuchte 1 až 8 (Venkovní relativní vlhkost vzduchu 1 až 8) Innensensor (Vnitřní senzory meteorologické stanice) - v tomto poli můžete vybrat označením myší následující naměřené hodnoty, které mají být zobrazovány v příslušném displeji počasí: Temperatur innen (Pokojová teplota) Luftfeuchte innen (Pokojová relativní vlhkost vzduchu) Luftdruck (Tlak vzduchu) Wetter-Willi (Různě oblečený panáček Willi, který předpovídá počasí) - v tomto poli můžete vybrat označením myší, zda chcete v příslušném displeji počasí tohoto panáčka zobrazit nebo ne. Kliknutím myší na Übernehmen (převzít, uložit) nebo na OK uložíte tato nastavení do paměti programu

34 Sensor auswählen (Volba senzoru) - v tomto poli zvolíte senzor, jehož data chcete nastavit, například Temperatur außen (Venkovní teplota). Sensor (Informace o senzoru) - v tomto poli se objeví informace o tom, ve které meteorologické stanici je příslušný senzor nainstalován nebo s kterou byl synchronizován, např. : WS 444 PC. Ort (Místo instalace senzoru, resp. meteorologické stanice) do tohoto pole můžete zapsat pomocí klávesnice místo instalace meteorologické stanice, například Praha. Datenbank (Databáze, databanka) V tomto podmenu provedete veškerá nastavení, která se týkají databáze se zaznamenanými údaji o počasí. Důležité upozornění! Pro práci s touto databází (údržba, backup, zálohování atd.) musíte mít administrativní oprávnění pro svůj počítač. Sensorname (Název senzoru) do tohoto pole můžete zapsat pomocí klávesnice název senzoru, například Venkovní teplota. Kurzname (max. 5 Buchstaben) (Krátký název senzoru max. 5 písmen) do tohoto pole můžete zapsat pomocí klávesnice zkrácený název senzoru, který bude zobrazen v tabulce s daty a v navigačním okně. Linienfarbe im Grafikdisplay (Barva čáry v grafickém zobrazení) výběr této barvy čáry v grafickém zobrazení údajů o počasí provedete stejným způsobem jako výběr barvy pozadí č. 1. Hintergrundfarbe 1. Linienbreite im Grafikdisplay (Tloušťka čáry v grafickém zobrazení) zde zadáte tloušťku (sílu) v grafickém zobrazení údajů o počasí v pixelech. Einheit (Jednotka) - v tomto poli zvolíte jednotku příslušného zobrazení údajů o počasí, například C nebo F pro zobrazení teploty. Zeitraum Min/Max (Sledované časové období minimálních a maximálních naměřených hodnot) - v tomto poli (v tomto okně) zvolíte časové období, ve kterém má docházet k zobrazení minimálních a maximálních hodnot příslušného senzoru, například Heute (Dnes), Letzte 24 Stunden (Posledních 24 hodin) nebo Seit dem letzten Zurücksetzen (Od posledního vynulování). Beginn der Min/Max-Erfassung (Informace o začátku spuštění sledování minimálních a maximálních naměřených hodnot). Minimum/Maximum anzeigen (Zobrazení minimálních a maximálních naměřených hodnot) - v tomto poli kliknutím myší zvolíte, zda chcete u příslušného senzoru zobrazovat jím naměřené minimální a maximální hodnoty nebo ne. Min/Max zurücksetzen (Vynulování minimálních a maximálních naměřených hodnot) kliknutím myší na toto pole provedete vynulování minimálních a maximálních naměřených hodnot příslušným senzorem. O tohoto okamžiku začne nové zaznamenávání minimálních a maximálních naměřených hodnot. Zvláštnosti senzoru měření množství srážek Niederschlag Zvolíte-li tento senzor, pak se v tomto případě zobrazí na monitoru počítače okénko nastavení k provedení kalibrace tohoto senzoru: Maximale Änderung (in Wippenschlägen) = Maximální změna (v počtu pohybů vahadla) - standardní hodnota této změny představuje dílenské nastavení množství srážek na hodnotu 295 mm (295 ml). Tato hodnota brání tomu, aby nedocházelo k registrování nereálného počtu výkyvů (pohybů) vahadla v příslušném intervalu měření (například počet kyvů vahadla 2000 à 295 mm dešťové vody by byl v intervalu 10 minut nereálný k zjištění skutečného množství srážek). Viz též Interfacestatus (Stav interface externí senzory) a nabídka Wippe (Kolébka, vahadlo měřící množství srážek). 67 Překlad textu za následující za Datenbenkverbindung (Spojení s databází): V tomto okně můžete provést změnu spojení s databází a její otestování. Uvedená nastavení (jméno, uživatele, heslo, ) musejí být změněna, pokud nebyla databáze PostgreSQl instalována podle přiloženého návodu k instalaci. 68

35 2.4. Řádek s menu (s hlavními nabídkami) Menu Datei (Soubor) V tomto menu provedete nastavení, která souvisejí se správou dat a s tiskem dat. Datenbank (Otevření podmenu databáze) viz kapitola 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení. Andern = Změnit Datenbankname = Název databáze Benutzername für die Datenbank = Uživatelský název databáze Passwort für die Datenbank = Heslo databáze Adresse der Datenbank = Adresa databáze Wetterdaten exportieren (Export údajů, které se týkají počasí) v tomto podmenu zadáte, které údaje a v jakém sledovaném časovém období uložíte do paměti počítače (do jakého souboru). Verbindung testen (Otestování spojení s databází) kliknutím myší na tuto nabídku zjistíte, zda databáze normálně spolupracuje s programem WeatherProfessional. Wartung (Údržba databáze) Datenbank sichern (Zálohování databáze) kliknutím myší na tuto nabídku můžete provést zkopírování této databáze na externí médium (například na paměťovou kartu). Zálohování této databáze byste měli provádět pravidelně. Daten der Datenbank wiederherstellen (Obnovení databáze, její zpětné zkopírování) kliknutím myší na tuto nabídku můžete provést zpětné zkopírování poškozené nebo zničené databáze z externího média (například z paměťové karty). Po kliknutí myší na tuto nabídku se objeví na monitoru počítače varovné hlášení, že dojde k vymazání všech doposud do této databáze uložených záznamů. To znamená že budou poté v této obnovené databázi k dispozici pouze záznamy z provedené kopie databáze. Pokud budete chtít provést tuto akci, klikněte myší na OK. Po ukončení obnovení databáze se objeví na monitoru počítače hlášení o ukončení této akce a požadavek k provedení údržby databáze Datenbank warten. Datenbank warten (Údržba databáze) - údržbu databáze byste měli provádět pravidelně a v každém případě vždy poté, jakmile budete o toto programem WeatherProfessional požádáni (abyste zachovali integritu této databáze, rychlost přístupu k ní a její konsistenci). Po ukončení této údržby se na monitoru počítače zobrazí hlášení o úspěšném ukončení údržby databáze. Klikněte poté myší na OK (= potvrzení ukončení údržby) a dalším kliknutím na OK ukončete práci s databází (uzavřete toto podmenu). Zeitraum wählen (Volba časového období) / von (od) / bis (do) - zvolte myší nebo vyťukejte na klávesnici požadované časové období, které má být použito k dalšímu provádění vyhodnocení. Toto provedete označením příslušného místa (například položky s minutami) a zadáním příslušné hodnoty pomocí klávesnice nebo nalistováním směrem nahoru nebo dolů v polích označenými trojúhelníčky (šipkami) vpravo vedle tohoto okénka k provedení zadání. Datum můžete alternativně zvolit přímo nad zobrazením kalendáře v příslušném řádku zcela vpravo

36 Es sind Daten für den folgenden Zeitraum gespeichert: (Do paměti byla uložena data pro následující časové období). von (od) August = srpen bis (do) September = září Speichern unter (Uložit jako) V okénku Datei auswählen (Volba souboru) zadáte adresář požadovaný název souboru v požadovaném formátu (CSV/SLK). Tyto formáty souboru můžete poté otevřít v některém tabulkovém kalkulačním programu. Po potvrzení tohoto zadání kliknutím myší na OK se objeví adresář a název tohoto souboru v okénku za Speichern unter (Uložit jako). Alle Sensoren (Všechny senzory) nebo Sensoren auswählen (Volba senzorů) Zde můžete vybrat všechny senzory nebo pouze některé venkovní senzory či pouze vnitřní senzory meteorologické stanice. Kombisensor (Kombinovaný senzor) - v tomto poli můžete vybrat označením pomocí myši následující naměřené hodnoty, které mají být exportovány do zvoleného souboru: Temperatur außen (Venkovní teplota) Luftfeuchte außen (Venkovní relativní vlhkost vzduchu) Niederschlag (Srážky) Windgeschwindigkeit (Rychlost větru) Windrichtung (Směr větru) * Sonnenschein (Údaje o slunečním svitu, východ a západ Slunce) * * Upozornění: Tyto údaje lze zobrazit pouze u některých modelů meteorologických stanic. Innensensor (Vnitřní senzory meteorologické stanice) - v tomto poli můžete vybrat označením myší následující naměřené hodnoty, které mají být exportovány do zvoleného souboru: Temperatur innen (Pokojová teplota) Luftfeuchte innen (Pokojová relativní vlhkost vzduchu) Luftdruck (Tlak vzduchu) Zusätzliche Sensoren (Další venkovní senzory) - v tomto poli můžete vybrat označením myší následující naměřené hodnoty, které mají být exportovány do zvoleného souboru až z osmi venkovních senzorů: Temperatur 1 až 8 (Venkovní teplota 1 až 8) Luftfeuchte 1 až 8 (Venkovní relativní vlhkost vzduchu 1 až 8) Kliknutím myší na Start spustíte export dat (naměřených hodnot) do zvoleného souboru. Počkejte na zobrazení příslušného hlášení o ukončení tohoto exportu. Důležité upozornění! Zadáte-li zdvojený (stejný) název souboru pro export dat, dojde k přepsání staršího souboru se stejným názvem. Z tohoto důvodu zadejte vždy nový název souboru pro export dat (pokud budete chtít zachovat starší, dříve vytvořené soubory s těmito daty). 71 Ducken (Tisk) kliknutím na tuto nabídku můžete provést výtisk vývoje (historie) počasí (grafického zobrazení nebo tabulky). V nabídce vzhled stránky (Vorschlag) zadejte všechny potřebné parametry (Layout), které se týkají tisku a spusťte provedení příslušného tisku způsobem, který znáte u operačního systému Windows. Bild speichern (Uložení obrázku) tato nabídka Vám dovolí provést uložení aktuálního zobrazení (displej nebo historie počasí) jako obrázek (soubor) ve formátu.png nebo.jpg. Zvolte v nabídce Datei (Soubor) adresář, název souboru a jeho formát a proveďte uložení tohoto souboru kliknutím myší na OK. Kliknutím myší na tlačítko Beenden nebo na Schließen (Ukončit) ukončíte činnost programu WeatherProfessional. Abbrechen = přerušení zadávání Menu Ansicht (Náhled) V tomto menu provedete nastavení, která se týkají zobrazení na monitoru počítače. Einstellungen Wetterdisplay (Nastavení displejů počasí) viz kapitola 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení a odstavec Wetterdisplays (Displeje počasí grafická zobrazení údajů o počasí). Wetterdatentabelle (Tabulka údajů o počasí) otevření tabulky se zobrazením vývoje (historie) počasí viz kapitola 2.6. Práce se zobrazeními, navigátor. Min-/Max-Werte (Minimální / maximální hodnoty) otevření zobrazení s minimálními, maximálními naměřenými hodnotami nebo zobrazení vypočtených průměrných hodnot zvolného časového období. Vlevo v navigačním poli (okně) můžete provést výběr jednotlivých senzorů, jejichž jimi naměřené hodnoty mají být vyhodnoceny a zobrazeny v pravém okně s tabulkou viz kapitola 2.6. Práce se zobrazeními, navigátor. Minimum Maximum Durchschnitt (Min., max. nebo průměrná vypočtená hodnota) Zvolte nejprve časové období Zeitraum wählen (Volba časového období), pro které mají být zobrazeny minimální nebo maximální naměřené hodnoty či vypočítána průměrná hodnota. Vpravo je zobrazeno aktuální datum a příslušné údaje o východu a západu Slunce. Po uložení do paměti kliknutím myší na Übernehmen (převzít, uložit) se zobrazí tyto údaje na monitoru počítače v tabulkovém formátu. U každého senzoru bude zobrazena jím naměřená minimální, maximální hodnota a vypočtená průměrná hodnota pro zvolené časové období. Výjimku tvoří zobrazení rychlosti větru (žádné minimum) a zobrazení množství srážek (pouze maximum a naměřená množství srážek) viz též viz kapitola 2.6. Práce se zobrazeními, navigátor. Einstellungen Wetterdiagramm (Nastavení grafického zobrazení, které se týká údajů o počasí) otevření podmenu vývoje (historie) počasí viz podrobný popis v kapitole 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení a její odstavec Wetterhistorie (Vývoj neboli historie počasí). Aktualisiren (Aktualizace) provedení aktualizace databáze podle aktuálních údajů, která tato databáze obsahuje o počasí. Symbolleiste / Statusleiste - možnost zapnutí (zaškrtnutí myší) nebo vypnutí zobrazení lišty s ikonami (s nástroji) Symbolleiste nebo stavového řádku (stavové lišty) Statusleiste. 72

37 Menu Wetterstation (Meteorologická stanice) V tomto menu provedete nastavení, která se týkají meteorologické stanice a venkovních senzorů. Interfacestatus (Nastavení displejů počasí) otevření podmenu Interface - viz kapitola 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení a její odstavec Interfacestatus (Stav interface externí senzory, meteorologická stanice) Řádek (lišta) s nástroji (s ikonami, s grafickými symboly menu) Kliknutím myší na ikony na této liště (na tomto řádku) vyvoláte některé důležitá menu programu WeatherProfessional. Sensorverwaltung (Správa senzorů) otevření podmenu Sensoren - viz kapitola 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení a odstavec Sensoren (Senzory) Menu Anzeige (Zobrazení) V tomto menu provedete nastavení, která se týkají časových období vývoje (historie) počasí. Zvolte požadované časové období zobrazení údajů o počasí (Anzeigezeitraum). Zobrazení vývoje (průběhu) počasí bude okamžitě přizpůsobeno podle zvoleného časového období. Pomocí nabídek Zeitraum vor/zurück (Časové období vpřed/zpět) můžete provést výběr předchozí periody nebo následující periody. Příklad: Zvolili jste 6 Stunden (6 hodin) k zobrazení údajů o posledních 6 hodinách, například rozmezí 6 až 12 hodin. Kliknete-li nyní myší postupně na Zeitraum zurück (Časové období zpět), zobrazíte údaje o počasí, které se týkají času od 0 do 6 hodin, dále od 18 do 24 hodin předchozího dne atd. Kliknete-li myší postupně na Zeitraum vor (Časové období vpřed), zobrazíte údaje o počasí v krocích po následujících 6 hodinách Menu Extras (Zvláštní nabídky) V tomto menu provedete různá nastavení programu WeatherProfessional. Kontrollzentrum otevření menu kontrolního centra - viz kapitola 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení. Einstellungen exportiren (Export nastavení) zálohování provedených nastavení programu do volitelného paměťového místa (souboru). Einstellungen importiren (Import nastavení) zpětné načtení zálohovaných provedených nastavení z příslušného paměťového místa (souboru). Einstellungen zurücksetzen (Vymazání provedených nastavení) vymaže všechna nastavení programu, která jste předtím provedli. 1 Ukončení programu. 2 Aktualizace zobrazení podle aktuálních údajů o počasí. 3 Uložení aktuálního zobrazení. 4 Tisk aktuálního zobrazení. 5 Zobrazení nebo vypnutí navigačního pole. 6 Zobrazení vývoje (historie) počasí za dnešní den. 7 Časové období 1 hodina zobrazení vývoje (historie) počasí, počínaje poslední hodinou. 8 To samé, avšak 6 hodin. 9 To samé, avšak 12 hodin. 10 To samé, avšak 1 den (24 hodin). 11 To samé, avšak 1 týden. 12 To samé, avšak 1 měsíc. 13 Časové období zpět. 14 Časové období vpřed. 15 Zmenšení zobrazení časového období vývoje (historie) počasí. 16 Zvětšení zobrazení časového období vývoje (historie) počasí. 17 Zpětné nastavení po zmenšení nebo zvětšení zobrazení časového období vývoje (historie) počasí na původní zvolenou hodnotu, například na 1 den. WeatherProfessional updaten abyste mohli program WeatherProfessional opravit (stáhnout jeho novou verzi), potřebujete k tomuto účelu na svém počítači nainstalovaný aktivní internet a vhodný prohlížeč. Po stažení update tuto novou verzi spusťte a sledujte na monitoru svého počítače příslušné pokyny k instalaci programu. Firmware updaten stažení nové verze software meteorologické stanice. K tomuto účelu použijte internetovou stránku Po stažení update tuto novou verzi spusťte a sledujte na monitoru svého počítače příslušné pokyny k provedení instalaci software meteorologické stanice Menu Hilfe (Nápověda) V tomto menu se nachází tato příručka (v německém jazyce), připojení internetu k homepage ELV a informace o programu WeatherProfessional. Nabídka Logging Off slouží k podpoře našeho online servisu, který lze použít pouze na požádání naším servisním personálem

38 2.6. Práce se zobrazeními, navigátor V zobrazeních displejů o počasí a vývoje (historie) počasí lze kliknutím myší zobrazit další doplňující informace. Navigační pole zobrazíte buď kliknutím myší na příslušnou ikonu (na symbol) na liště s nástroji - viz 2.5. Řádek (lišta) s nástroji (s ikonami, s grafickými symboly menu) nebo posunutím oddělovací lišty vlevo od hlavního zobrazeného okna. V tomto navigačním poli můžete dále pomocí myší listovat (rolovat). V horní části tohoto navigačního okna můžete provést výběr různých uspořádání zobrazení (oken) aktuálních údajů o počasí na monitoru počítače (jedná se takzvané displeje počasí Wetterdisplay 1 až 3 ) nebo výběr vývoje (historie) počasí se 3 různými zobrazeními displejů počasí ( Wetterdisplay 1 až 3 ). Displeje údajů o počasí Wetterdisplay 1 až 3 Navigation ELV WS 550 PC (Zobrazení údajů z meteorologické stanice WS 550 PC ) Manuelle Auswahl (Ruční výběr, volba) Einzelne Sensoren anzeigen (Zobrazení údajů z jednotlivých senzorů) Minimum Maximum Durchschnitt (Min., max. nebo průměrná vypočtená hodnota) Klikněte myší v tomto navigačním okně na některý ze 3 možných displejů, které graficky zobrazují údaje o počasí (naměřené hodnoty jednotlivými senzory). V hlavním menu Kontrollzentrum (Kontrolní centrum) definovaná nastavení se objeví na monitoru počítače jako grafická (stylizovaná) zobrazení. Oblečení panáčka Williho jakož i grafické symboly předpovědi počasí v tomto poli představují vlastní předpověď počasí na několik hodin dopředu. V noci se objeví za tímto panáčkem stylizovaný obraz noční oblohy se zobrazením aktuální měsíční fáze. Nastavíte-li kursor (posunutím myší) na příslušnou část tohoto zobrazení (například na zobrazení Luftdruck = tlak vzduchu), zobrazí se na monitoru počítače další doplňující informace, které představují příslušné naměřené minimální nebo maximální hodnoty (včetně zobrazení data a času provedené registrace). Po uplynutí asi 5 sekund tyto doplňující informace zmizí z příslušné části grafického zobrazení. Samstag, 13. August = Sobota, 13. srpna Dienstag, 30. August = Úterý, 30. srpna Temperatur innen (Pokojová teplota), Temperatur außen (Venkovní teplota) Luftfeuchte innen (Pokojová relativní vlhkost vzduchu) Luftfeuchte außen (Venkovní relativní vlhkost vzduchu) 75 76

39 Zobrazení údajů o vývoji (historii) počasí Wetterhistorie Klikněte myší v tomto navigačním okně buď pouze na řádek Wetterhistorie nebo na některou z dalších nabídek pod řádkem Wetterhistorie. Zde máte opět k dispozici některý ze 3 možných displejů Wetterdisplay 1 až 3, které jste definovali v hlavním menu Kontrollzentrum (Kontrolní centrum). Nebo můžete opět zvolit některou z dalších následujících nabídek: Manuelle Auswahl (Ruční výběr, volba) Einzelne Sensoren anzeigen (Zobrazení údajů z jednotlivých senzorů) Minimum Maximum Durchschnitt (Min., max. nebo průměrná vypočtená hodnota). Zvolíte-li pouze nabídku Wetterhistorie, pak se objeví ve spodní časti tohoto navigační okna požadavek na zadání druhu senzoru Sensorart. Zde můžete zvolit například všechny senzory stejného druhu, například všechny senzory, které měří relativní vlhkost vzduchu (Luftfeuchte), a nechat si zobrazit všechny grafické průběhy relativní vlhkosti vzduchu u všech senzorů a tím provést příslušná porovnání. Totéž můžete učinit i s teplotou (Temperatur). Dále můžete zvolit stejným způsobem zobrazení tlaku vzduchu (Luftdruck), rychlost větru (Windgeschwidigkeit) či množství srážek (Niederschlag) atd. Abyste mohli toto navigační menu Wetterhistorie opět otevřít, klikněte myší na nabídku Manuelle Auswahl (Ruční výběr, volba). Zvolíte-li některý ze 3 možných displejů Wetterdisplay 1 až 3, zobrazí se na monitoru počítače nejprve údaje zvoleného displeje jako grafický průběh naměřených hodnot. Současně dojde k zobrazení (vlevo vedle tohoto průběhu) i příslušného displeje (grafického zobrazení) údajů o počasí. Kliknutím myší na jednotlivá pole tohoto zobrazení, zobrazíte (přiřadíte) nebo vypnete (nebo vyřadíte) grafické znázornění průběhu (vývoje) naměřených hodnot příslušným senzorem z pravého pole zobrazení. Žluté pozadí: Příslušná hodnota (senzor) bude zařazena (zařazen) do grafického průběhu zobrazení vývoje naměřených hodnot. Bílé pozadí: Příslušná hodnota (senzor) nebude zařazena (zařazen) do grafického průběhu zobrazení vývoje naměřených hodnot. Zkratky zobrazené v grafických displejích nahoře (např. TEA, NS ) vlevo v tomto okně představují zkrácené názvy příslušných senzorů viz kapitola 2.3. Menu Kontrollzentrum (Kontrolní centrum) = základní nastavení, její odstavec Sensoren (senzory) a nabídka Kurzname (max. 5 Buchstaben) (Krátký název senzoru max. 5 písmen). Wetterverlauf = Průběh počasí (zde průběh relativních vlhkostí vzduchu) Kombisensor (Kombinovaný senzor) Innensensor (Vnitřní senzor meteorologické stanice) Zusätzliche Sensoren (Další venkovní senzory) 77 78

40 Ruční výběr senzorů Manuelle Auswahl (v navigačním poli) Zvolíte-li tuto nabídku, zobrazí se ve spodní části navigačního pole informace o všech senzorech, který program WeatherProfessional dokáže vyhodnotit. Klikněte v tomto případě myší na Kombisensor, Innensensor (Vnitřní senzory meteorologické stanice) nebo na nabídku Zusätzliche Sensoren (Další venkovní senzory) a zvolte dále naměřené hodnoty, které mají být zobrazovány v příslušném displeji počasí. Pro kombinovaný senzor jsou k dispozici následující nabídky: Temperatur außen (Venkovní teplota) Luftfeuchte außen (Venkovní relativní vlhkost vzduchu) Niederschlag (Srážky) Windgeschwindigkeit (Rychlost větru) Windrichtung (Směr větru) * Sonnenschein (Údaje o slunečním svitu, východ a západ Slunce) * * Upozornění: Tyto údaje lze zobrazit pouze u některých modelů meteorologických stanic. Zobrazení naměřených hodnot z jednotlivých senzorů Einzelne Sensoren anzeigen Zvolíte-li tuto nabídku, zobrazí se ve spodní části navigačního pole okénko pro výběr jednotlivých senzorů Einzelsensoren. V tomto okénku můžete zadat, jaké střední hodnoty Mittelwerte einblenden zobrazeného časového období příslušného senzoru budete chtít dále zobrazit vpravo vedle grafické průběhu naměřených hodnot včetně označení v tomto diagramu a včetně příslušných výkyvů. U rychlosti větru se v tomto přídě zobrazují pouze maximální hodnoty, u množství srážek toto zobrazení odpadá. Dále se u tohoto zvoleného časového období zobrazují na monitoru počítače i minima a maxima naměřených hodnot. Včera (zkratka G ) Poslední týden (zkratka LW ) Tento měsíc (zkratka DM ) Poslední měsíc (zkratka LM ) Tento rok (zkratka DJ ) Poslední rok (zkratka LJ ) Upozornění V této nabídce můžete zvolit také již zaregistrované údaje ze senzorů, které nebyly aktuálně meteorologickou stanicí nahlášeny (resp. které již fyzicky neexistují) a které nejsou již zobrazovány na displejích o počasí, neboť se toto vyvolání vztahuje na údaje uložené v příslušné databázi o počasí

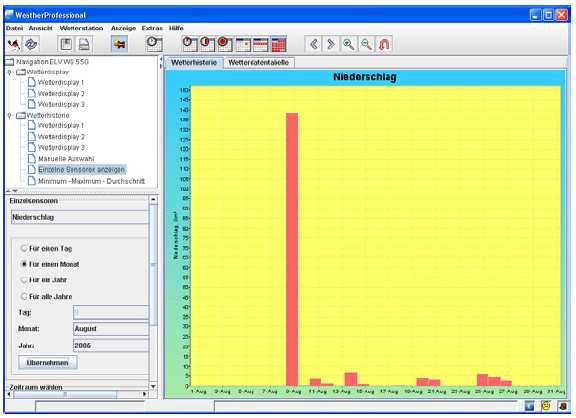

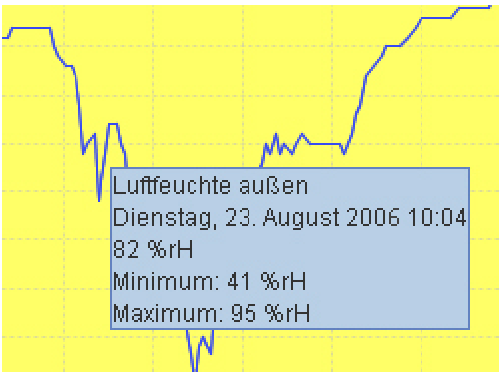

41 O množství srážek se místo grafické průběhu (vývoje) zobrazují na monitoru počítače lépe čitelné (viditelné) sloupcové diagramy. Zde je množství srážek pro zvolené časové období za jeden den Für einen Tag odstupňováno po hodinách od 30. do 30. minuty, pro zvolené časové období za jeden měsíc Für einen Monat denně od 7:30 do 7:30 hodin (toto odpovídá profesionálním měřením v meteorologii). Dále pro časové období za jeden rok Für einen Jahr je provedeno toto odstupňování po měsících a pro časové období za všechna léta Für alle Jahre po jednotlivých létech. Doplňující informace ke grafickým průběhům naměřených hodnot Pokud označíte kursorem (myší) jednotlivý graf (jednotlivou křivku průběhu naměřených hodnot), zobrazí na jednotlivých časových bodech tohoto grafu (podle nastaveného intervalu provádění záznamů), doplňující informace, které obsahují název senzoru, datum a čas provedeného záznamu a minimální a maximální naměřenou hodnotu. Po uplynutí asi 5 sekund tyto doplňující informace zmizí z příslušné části grafického zobrazení průběhu naměřených hodnot. Luftfeuchte außen = Venkovní relativní vlhkost vzduchu Dienstag, 23. August = Úterý, 23. srpna 81 82
