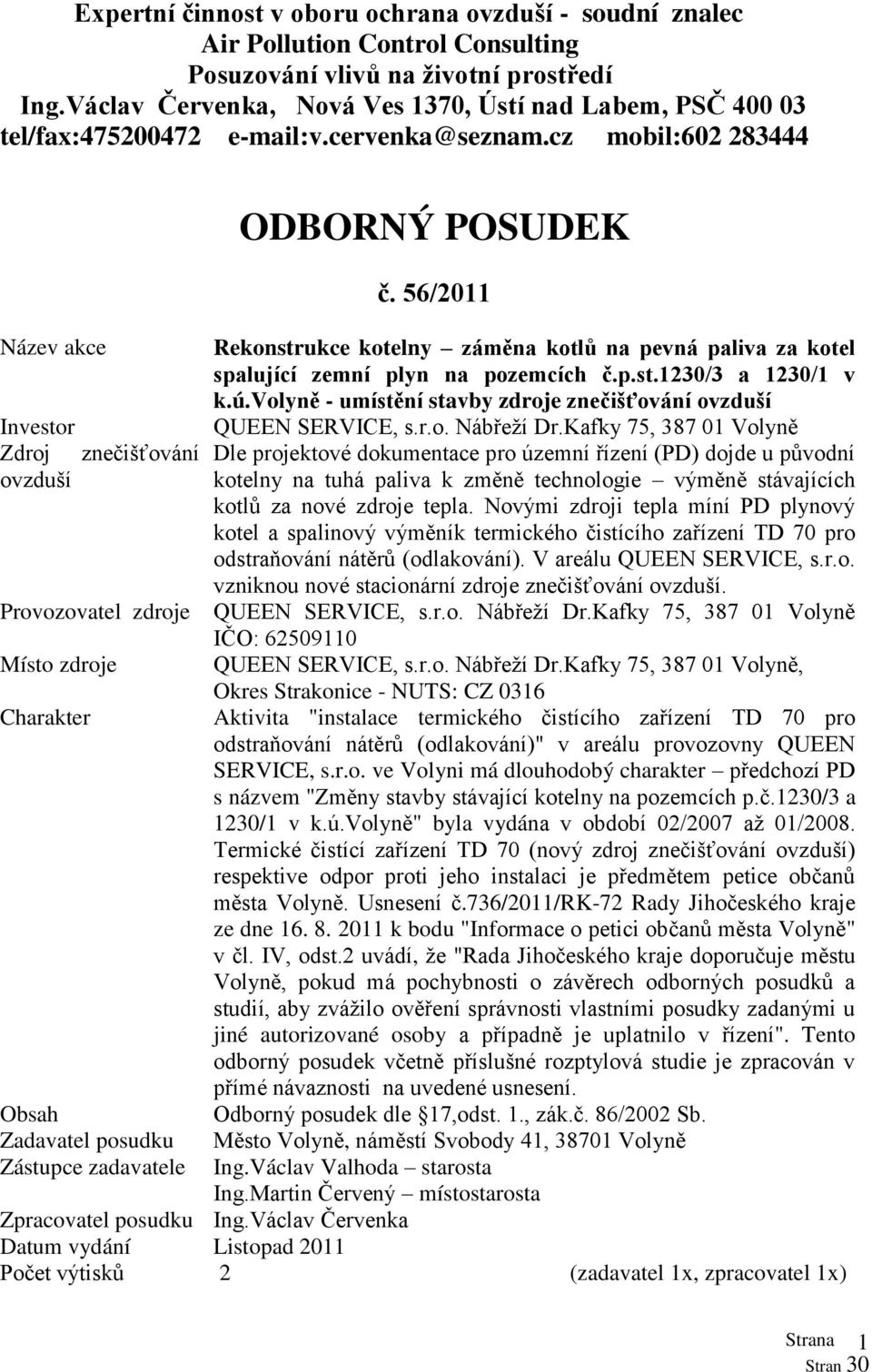

1 Expertní činnost v oboru ochrana ovzduší - soudní znalec Air Pollution Control Consulting Posuzování vlivů na životní prostředí Ing.Václav Červenka, Nová Ves 1370, Ústí nad Labem, PSČ tel/fax: v.cervenka@seznam.cz mobil: Název akce Investor Zdroj znečišťování ovzduší Provozovatel zdroje Místo zdroje Charakter ODBORNÝ POSUDEK č. 56/2011 Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně - umístění stavby zdroje znečišťování ovzduší QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně Dle projektové dokumentace pro územní řízení (PD) dojde u původní kotelny na tuhá paliva k změně technologie výměně stávajících kotlů za nové zdroje tepla. Novými zdroji tepla míní PD plynový kotel a spalinový výměník termického čistícího zařízení TD 70 pro odstraňování nátěrů (odlakování). V areálu QUEEN SERVICE, s.r.o. vzniknou nové stacionární zdroje znečišťování ovzduší. QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně IČO: QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně, Okres Strakonice - NUTS: CZ 0316 Aktivita "instalace termického čistícího zařízení TD 70 pro odstraňování nátěrů (odlakování)" v areálu provozovny QUEEN SERVICE, s.r.o. ve Volyni má dlouhodobý charakter předchozí PD s názvem "Změny stavby stávající kotelny na pozemcích p.č.1230/3 a 1230/1 v k.ú.volyně" byla vydána v období 02/2007 až 01/2008. Termické čistící zařízení TD 70 (nový zdroj znečišťování ovzduší) respektive odpor proti jeho instalaci je předmětem petice občanů města Volyně. Usnesení č.736/2011/rk-72 Rady Jihočeského kraje ze dne k bodu "Informace o petici občanů města Volyně" v čl. IV, odst.2 uvádí, že "Rada Jihočeského kraje doporučuje městu Volyně, pokud má pochybnosti o závěrech odborných posudků a studií, aby zvážilo ověření správnosti vlastními posudky zadanými u jiné autorizované osoby a případně je uplatnilo v řízení". Tento odborný posudek včetně příslušné rozptylová studie je zpracován v přímé návaznosti na uvedené usnesení. Obsah Odborný posudek dle 17,odst. 1., zák.č. 86/2002 Sb. Zadavatel posudku Město Volyně, náměstí Svobody 41, Volyně Zástupce zadavatele Ing.Václav Valhoda starosta Ing.Martin Červený místostarosta Zpracovatel posudku Ing.Václav Červenka Datum vydání Listopad 2011 Počet výtisků 2 (zadavatel 1x, zpracovatel 1x) Strana 1

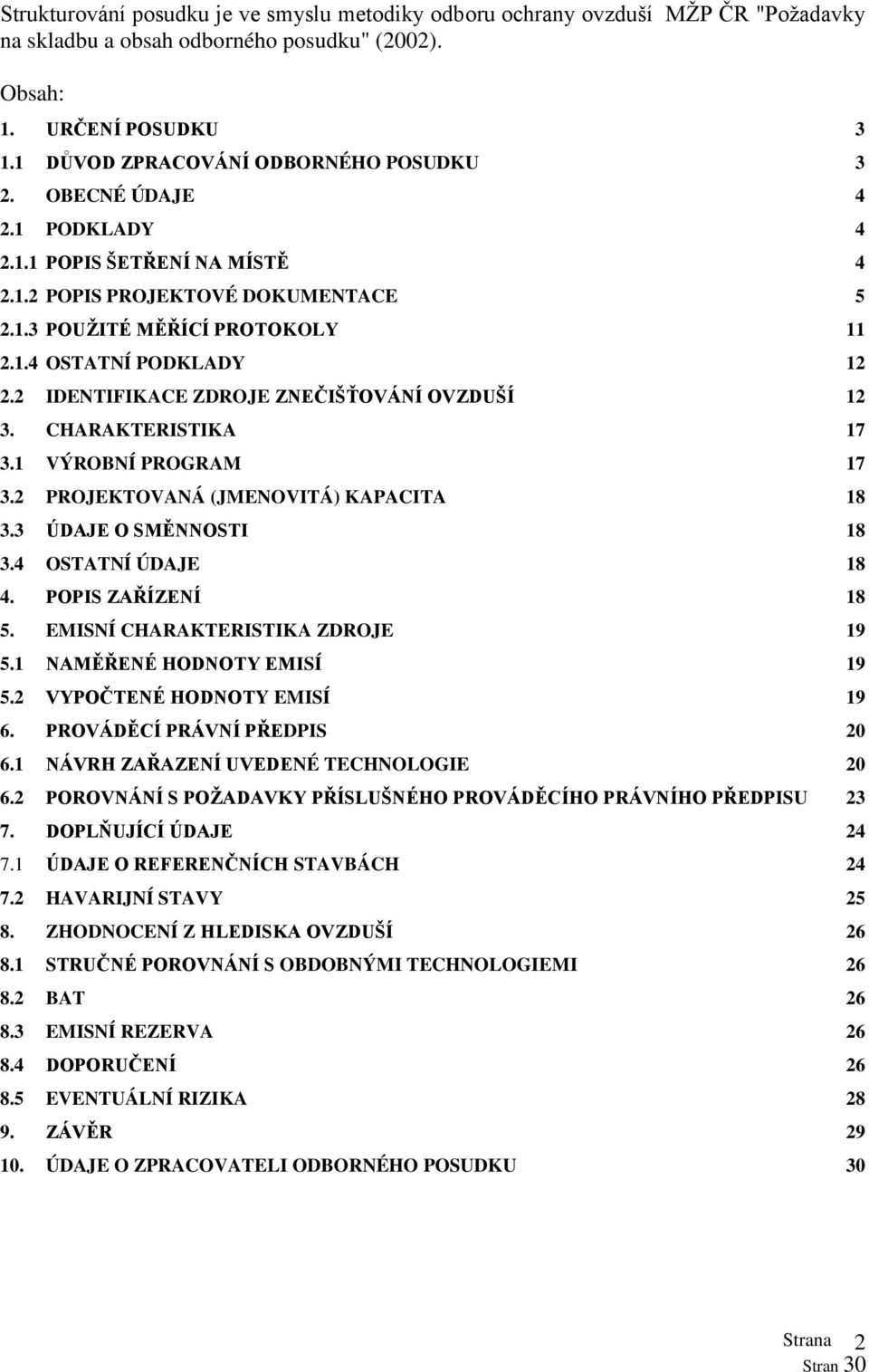

2 Strukturování posudku je ve smyslu metodiky odboru ochrany ovzduší MŽP ČR "Požadavky na skladbu a obsah odborného posudku" (2002). Obsah: 1. URČENÍ POSUDKU DŮVOD ZPRACOVÁNÍ ODBORNÉHO POSUDKU 3 2. OBECNÉ ÚDAJE PODKLADY POPIS ŠETŘENÍ NA MÍSTĚ POPIS PROJEKTOVÉ DOKUMENTACE POUŽITÉ MĚŘÍCÍ PROTOKOLY OSTATNÍ PODKLADY IDENTIFIKACE ZDROJE ZNEČIŠŤOVÁNÍ OVZDUŠÍ CHARAKTERISTIKA VÝROBNÍ PROGRAM PROJEKTOVANÁ (JMENOVITÁ) KAPACITA ÚDAJE O SMĚNNOSTI OSTATNÍ ÚDAJE POPIS ZAŘÍZENÍ EMISNÍ CHARAKTERISTIKA ZDROJE NAMĚŘENÉ HODNOTY EMISÍ VYPOČTENÉ HODNOTY EMISÍ PROVÁDĚCÍ PRÁVNÍ PŘEDPIS NÁVRH ZAŘAZENÍ UVEDENÉ TECHNOLOGIE POROVNÁNÍ S POŽADAVKY PŘÍSLUŠNÉHO PROVÁDĚCÍHO PRÁVNÍHO PŘEDPISU DOPLŇUJÍCÍ ÚDAJE ÚDAJE O REFERENČNÍCH STAVBÁCH HAVARIJNÍ STAVY ZHODNOCENÍ Z HLEDISKA OVZDUŠÍ STRUČNÉ POROVNÁNÍ S OBDOBNÝMI TECHNOLOGIEMI BAT EMISNÍ REZERVA DOPORUČENÍ EVENTUÁLNÍ RIZIKA ZÁVĚR ÚDAJE O ZPRACOVATELI ODBORNÉHO POSUDKU 30 Strana 2

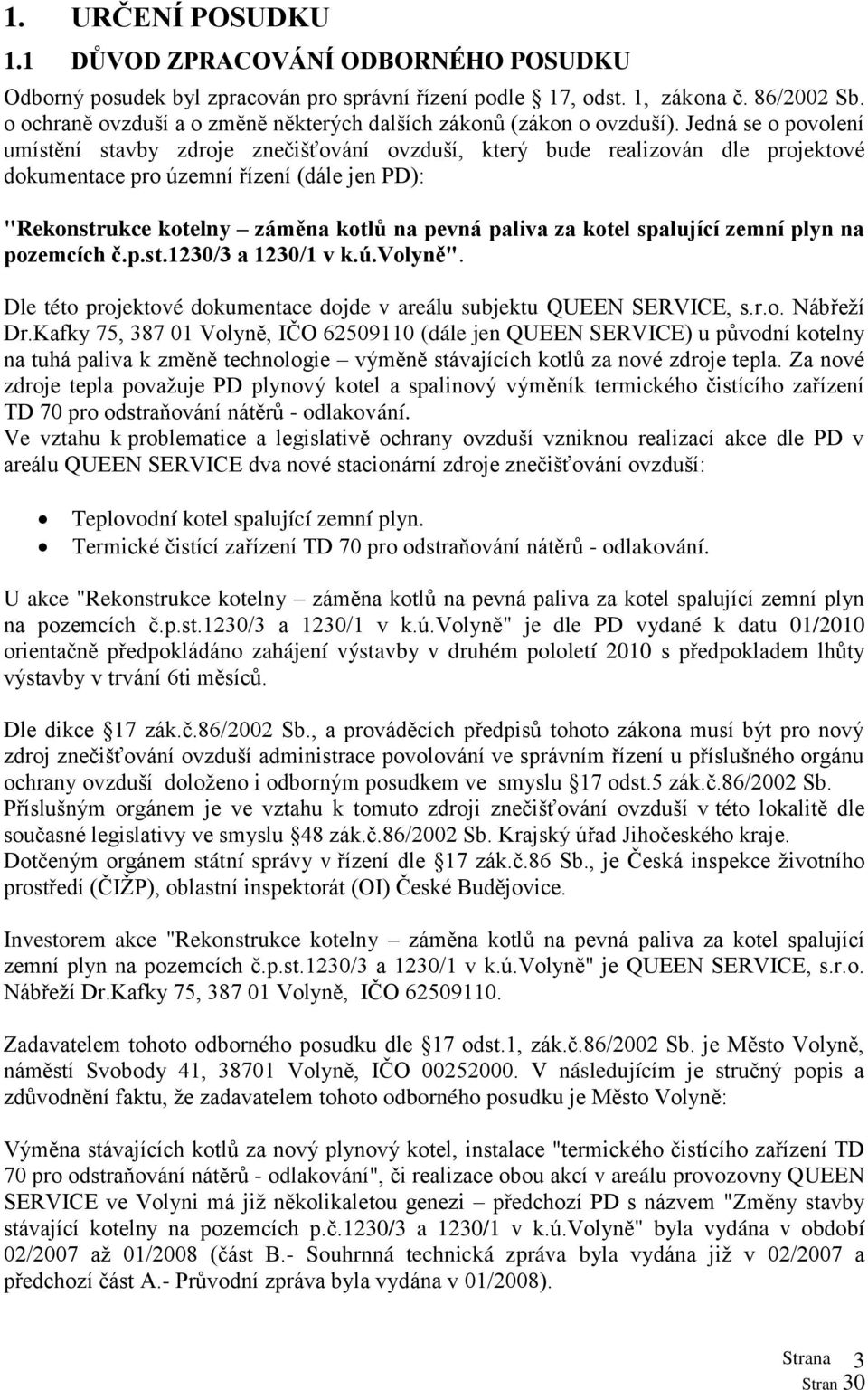

3 1. URČENÍ POSUDKU 1.1 DŮVOD ZPRACOVÁNÍ ODBORNÉHO POSUDKU Odborný posudek byl zpracován pro správní řízení podle 17, odst. 1, zákona č. 86/2002 Sb. o ochraně ovzduší a o změně některých dalších zákonů (zákon o ovzduší). Jedná se o povolení umístění stavby zdroje znečišťování ovzduší, který bude realizován dle projektové dokumentace pro územní řízení (dále jen PD): "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". Dle této projektové dokumentace dojde v areálu subjektu QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně, IČO (dále jen QUEEN SERVICE) u původní kotelny na tuhá paliva k změně technologie výměně stávajících kotlů za nové zdroje tepla. Za nové zdroje tepla považuje PD plynový kotel a spalinový výměník termického čistícího zařízení TD 70 pro odstraňování nátěrů - odlakování. Ve vztahu k problematice a legislativě ochrany ovzduší vzniknou realizací akce dle PD v areálu QUEEN SERVICE dva nové stacionární zdroje znečišťování ovzduší: Teplovodní kotel spalující zemní plyn. Termické čistící zařízení TD 70 pro odstraňování nátěrů - odlakování. U akce "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" je dle PD vydané k datu 01/2010 orientačně předpokládáno zahájení výstavby v druhém pololetí 2010 s předpokladem lhůty výstavby v trvání 6ti měsíců. Dle dikce 17 zák.č.86/2002 Sb., a prováděcích předpisů tohoto zákona musí být pro nový zdroj znečišťování ovzduší administrace povolování ve správním řízení u příslušného orgánu ochrany ovzduší doloženo i odborným posudkem ve smyslu 17 odst.5 zák.č.86/2002 Sb. Příslušným orgánem je ve vztahu k tomuto zdroji znečišťování ovzduší v této lokalitě dle současné legislativy ve smyslu 48 zák.č.86/2002 Sb. Krajský úřad Jihočeského kraje. Dotčeným orgánem státní správy v řízení dle 17 zák.č.86 Sb., je Česká inspekce životního prostředí (ČIŽP), oblastní inspektorát (OI) České Budějovice. Investorem akce "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" je QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně, IČO Zadavatelem tohoto odborného posudku dle 17 odst.1, zák.č.86/2002 Sb. je Město Volyně, náměstí Svobody 41, Volyně, IČO V následujícím je stručný popis a zdůvodnění faktu, že zadavatelem tohoto odborného posudku je Město Volyně: Výměna stávajících kotlů za nový plynový kotel, instalace "termického čistícího zařízení TD 70 pro odstraňování nátěrů - odlakování", či realizace obou akcí v areálu provozovny QUEEN SERVICE ve Volyni má již několikaletou genezi předchozí PD s názvem "Změny stavby stávající kotelny na pozemcích p.č.1230/3 a 1230/1 v k.ú.volyně" byla vydána v období 02/2007 až 01/2008 (část B.- Souhrnná technická zpráva byla vydána již v 02/2007 a předchozí část A.- Průvodní zpráva byla vydána v 01/2008). Strana 3

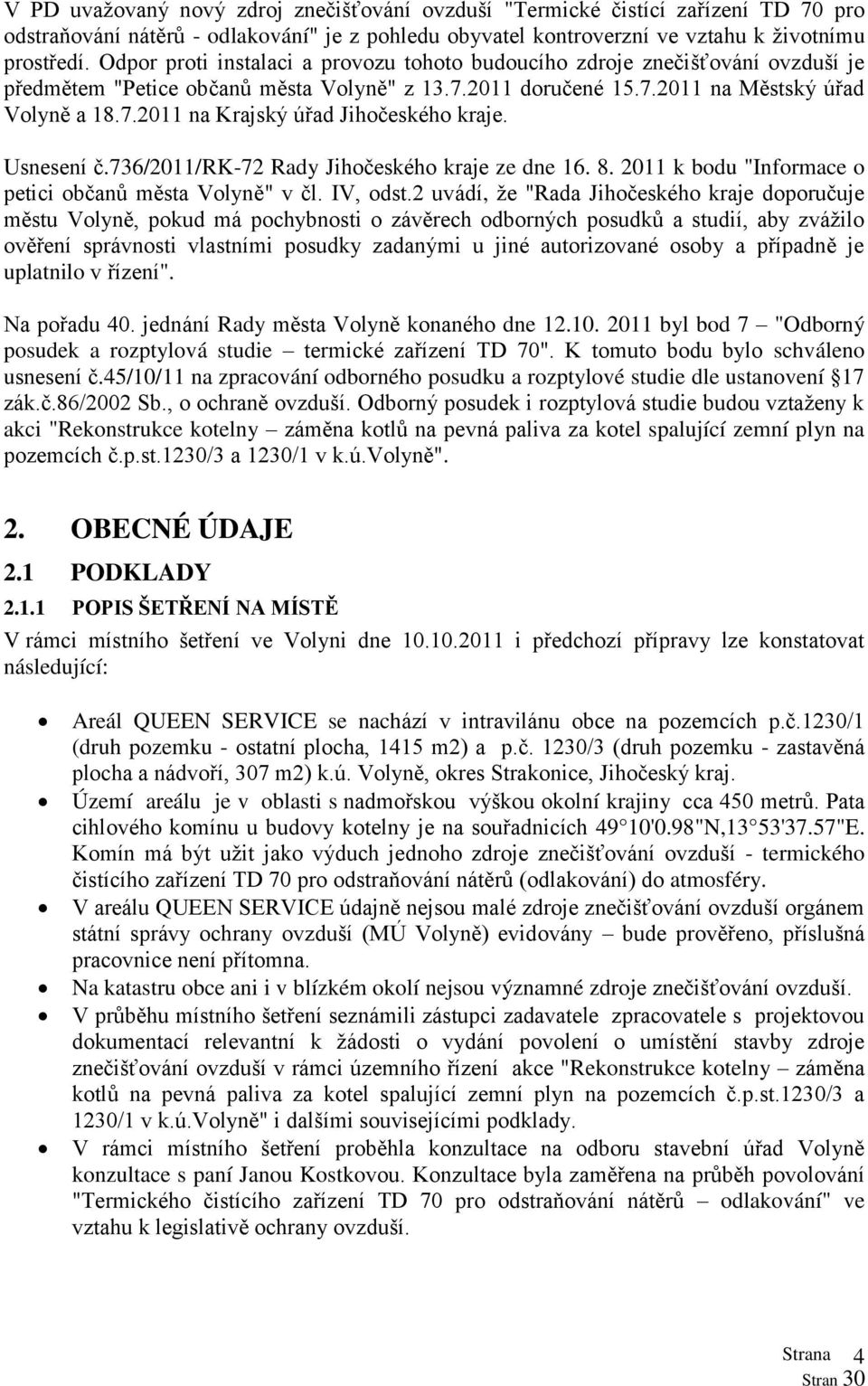

4 V PD uvažovaný nový zdroj znečišťování ovzduší "Termické čistící zařízení TD 70 pro odstraňování nátěrů - odlakování" je z pohledu obyvatel kontroverzní ve vztahu k životnímu prostředí. Odpor proti instalaci a provozu tohoto budoucího zdroje znečišťování ovzduší je předmětem "Petice občanů města Volyně" z doručené na Městský úřad Volyně a na Krajský úřad Jihočeského kraje. Usnesení č.736/2011/rk-72 Rady Jihočeského kraje ze dne k bodu "Informace o petici občanů města Volyně" v čl. IV, odst.2 uvádí, že "Rada Jihočeského kraje doporučuje městu Volyně, pokud má pochybnosti o závěrech odborných posudků a studií, aby zvážilo ověření správnosti vlastními posudky zadanými u jiné autorizované osoby a případně je uplatnilo v řízení". Na pořadu 40. jednání Rady města Volyně konaného dne byl bod 7 "Odborný posudek a rozptylová studie termické zařízení TD 70". K tomuto bodu bylo schváleno usnesení č.45/10/11 na zpracování odborného posudku a rozptylové studie dle ustanovení 17 zák.č.86/2002 Sb., o ochraně ovzduší. Odborný posudek i rozptylová studie budou vztaženy k akci "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". 2. OBECNÉ ÚDAJE 2.1 PODKLADY POPIS ŠETŘENÍ NA MÍSTĚ V rámci místního šetření ve Volyni dne i předchozí přípravy lze konstatovat následující: Areál QUEEN SERVICE se nachází v intravilánu obce na pozemcích p.č.1230/1 (druh pozemku - ostatní plocha, 1415 m2) a p.č. 1230/3 (druh pozemku - zastavěná plocha a nádvoří, 307 m2) k.ú. Volyně, okres Strakonice, Jihočeský kraj. Území areálu je v oblasti s nadmořskou výškou okolní krajiny cca 450 metrů. Pata cihlového komínu u budovy kotelny je na souřadnicích 49 10'0.98"N,13 53'37.57"E. Komín má být užit jako výduch jednoho zdroje znečišťování ovzduší - termického čistícího zařízení TD 70 pro odstraňování nátěrů (odlakování) do atmosféry. V areálu QUEEN SERVICE údajně nejsou malé zdroje znečišťování ovzduší orgánem státní správy ochrany ovzduší (MÚ Volyně) evidovány bude prověřeno, příslušná pracovnice není přítomna. Na katastru obce ani i v blízkém okolí nejsou významné zdroje znečišťování ovzduší. V průběhu místního šetření seznámili zástupci zadavatele zpracovatele s projektovou dokumentací relevantní k žádosti o vydání povolení o umístění stavby zdroje znečišťování ovzduší v rámci územního řízení akce "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" i dalšími souvisejícími podklady. V rámci místního šetření proběhla konzultace na odboru stavební úřad Volyně konzultace s paní Janou Kostkovou. Konzultace byla zaměřena na průběh povolování "Termického čistícího zařízení TD 70 pro odstraňování nátěrů odlakování" ve vztahu k legislativě ochrany ovzduší. Strana 4

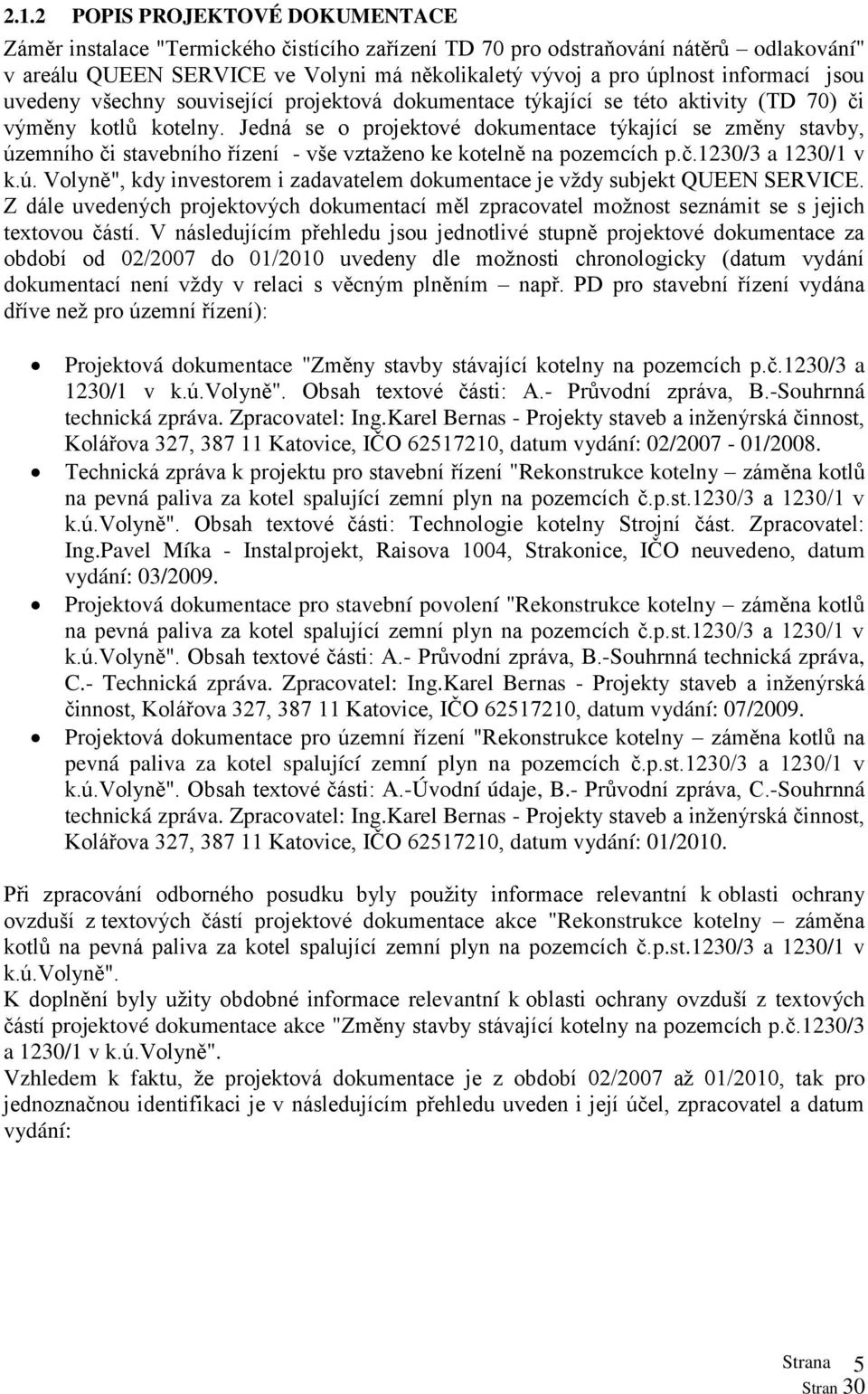

5 2.1.2 POPIS PROJEKTOVÉ DOKUMENTACE Záměr instalace "Termického čistícího zařízení TD 70 pro odstraňování nátěrů odlakování" v areálu QUEEN SERVICE ve Volyni má několikaletý vývoj a pro úplnost informací jsou uvedeny všechny související projektová dokumentace týkající se této aktivity (TD 70) či výměny kotlů kotelny. Jedná se o projektové dokumentace týkající se změny stavby, územního či stavebního řízení - vše vztaženo ke kotelně na pozemcích p.č.1230/3 a 1230/1 v k.ú. Volyně", kdy investorem i zadavatelem dokumentace je vždy subjekt QUEEN SERVICE. Z dále uvedených projektových dokumentací měl zpracovatel možnost seznámit se s jejich textovou částí. V následujícím přehledu jsou jednotlivé stupně projektové dokumentace za období od 02/2007 do 01/2010 uvedeny dle možnosti chronologicky (datum vydání dokumentací není vždy v relaci s věcným plněním např. PD pro stavební řízení vydána dříve než pro územní řízení): Projektová dokumentace "Změny stavby stávající kotelny na pozemcích p.č.1230/3 a 1230/1 v k.ú.volyně". Obsah textové části: A.- Průvodní zpráva, B.-Souhrnná technická zpráva. Zpracovatel: Ing.Karel Bernas - Projekty staveb a inženýrská činnost, Kolářova 327, Katovice, IČO , datum vydání: 02/ /2008. Technická zpráva k projektu pro stavební řízení "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". Obsah textové části: Technologie kotelny Strojní část. Zpracovatel: Ing.Pavel Míka - Instalprojekt, Raisova 1004, Strakonice, IČO neuvedeno, datum vydání: 03/2009. Projektová dokumentace pro stavební povolení "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". Obsah textové části: A.- Průvodní zpráva, B.-Souhrnná technická zpráva, C.- Technická zpráva. Zpracovatel: Ing.Karel Bernas - Projekty staveb a inženýrská činnost, Kolářova 327, Katovice, IČO , datum vydání: 07/2009. Projektová dokumentace pro územní řízení "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". Obsah textové části: A.-Úvodní údaje, B.- Průvodní zpráva, C.-Souhrnná technická zpráva. Zpracovatel: Ing.Karel Bernas - Projekty staveb a inženýrská činnost, Kolářova 327, Katovice, IČO , datum vydání: 01/2010. Při zpracování odborného posudku byly použity informace relevantní k oblasti ochrany ovzduší z textových částí projektové dokumentace akce "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". K doplnění byly užity obdobné informace relevantní k oblasti ochrany ovzduší z textových částí projektové dokumentace akce "Změny stavby stávající kotelny na pozemcích p.č.1230/3 a 1230/1 v k.ú.volyně". Vzhledem k faktu, že projektová dokumentace je z období 02/2007 až 01/2010, tak pro jednoznačnou identifikaci je v následujícím přehledu uveden i její účel, zpracovatel a datum vydání: Strana 5

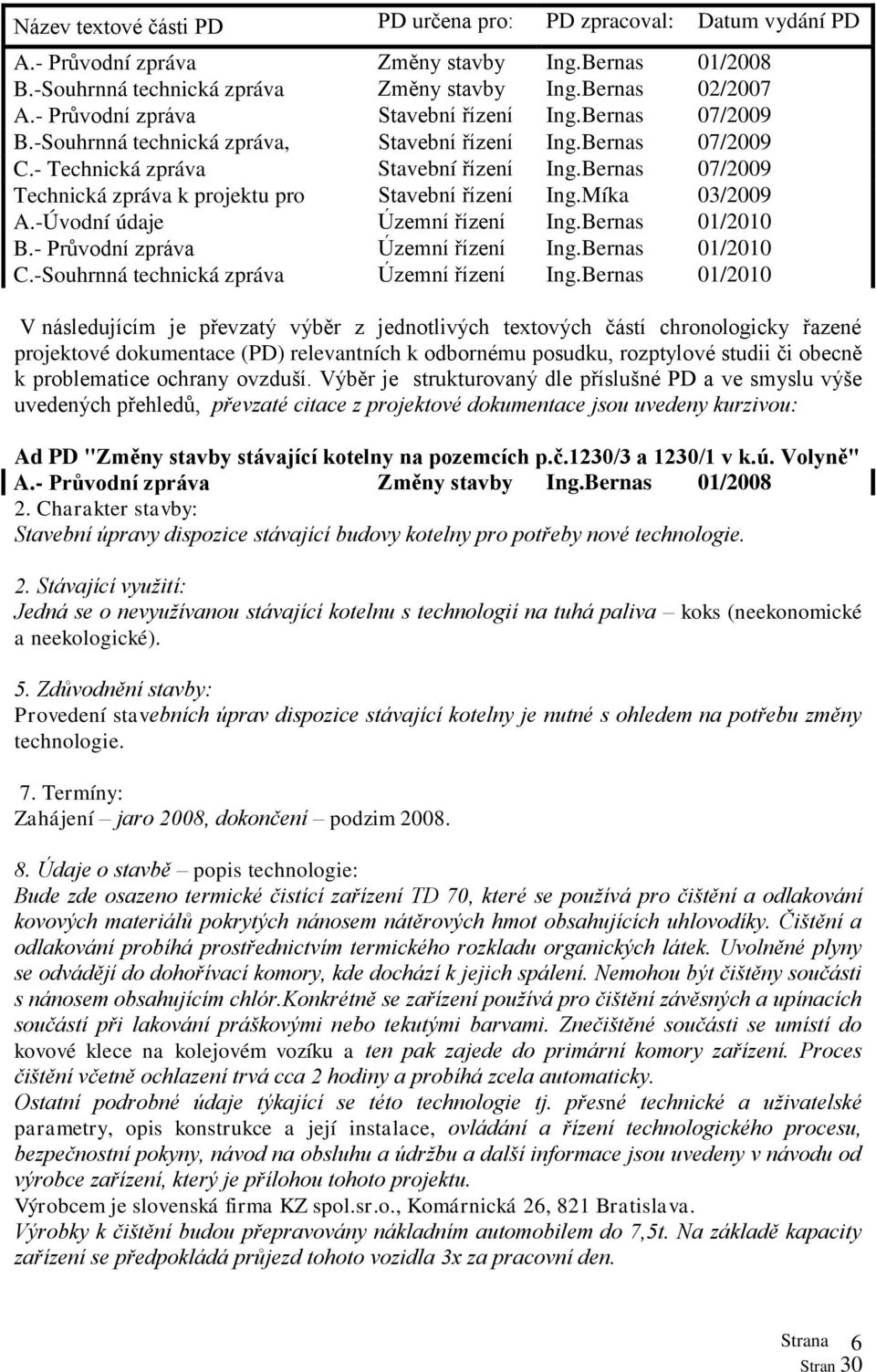

6 Název textové části PD PD určena pro: PD zpracoval: Datum vydání PD A.- Průvodní zpráva Změny stavby Ing.Bernas 01/2008 B.-Souhrnná technická zpráva Změny stavby Ing.Bernas 02/2007 A.- Průvodní zpráva Stavební řízení Ing.Bernas 07/2009 B.-Souhrnná technická zpráva, Stavební řízení Ing.Bernas 07/2009 C.- Technická zpráva Stavební řízení Ing.Bernas 07/2009 Technická zpráva k projektu pro Stavební řízení Ing.Míka 03/2009 A.-Úvodní údaje Územní řízení Ing.Bernas 01/2010 B.- Průvodní zpráva Územní řízení Ing.Bernas 01/2010 C.-Souhrnná technická zpráva Územní řízení Ing.Bernas 01/2010 V následujícím je převzatý výběr z jednotlivých textových částí chronologicky řazené projektové dokumentace (PD) relevantních k odbornému posudku, rozptylové studii či obecně k problematice ochrany ovzduší. Výběr je strukturovaný dle příslušné PD a ve smyslu výše uvedených přehledů, převzaté citace z projektové dokumentace jsou uvedeny kurzivou: Ad PD "Změny stavby stávající kotelny na pozemcích p.č.1230/3 a 1230/1 v k.ú. Volyně" A.- Průvodní zpráva Změny stavby Ing.Bernas 01/ Charakter stavby: Stavební úpravy dispozice stávající budovy kotelny pro potřeby nové technologie. 2. Stávající využití: Jedná se o nevyužívanou stávající kotelnu s technologií na tuhá paliva koks (neekonomické a neekologické). 5. Zdůvodnění stavby: Provedení stavebních úprav dispozice stávající kotelny je nutné s ohledem na potřebu změny technologie. 7. Termíny: Zahájení jaro 2008, dokončení podzim Údaje o stavbě popis technologie: Bude zde osazeno termické čistící zařízení TD 70, které se používá pro čištění a odlakování kovových materiálů pokrytých nánosem nátěrových hmot obsahujících uhlovodíky. Čištění a odlakování probíhá prostřednictvím termického rozkladu organických látek. Uvolněné plyny se odvádějí do dohořívací komory, kde dochází k jejich spálení. Nemohou být čištěny součásti s nánosem obsahujícím chlór.konkrétně se zařízení používá pro čištění závěsných a upínacích součástí při lakování práškovými nebo tekutými barvami. Znečištěné součásti se umístí do kovové klece na kolejovém vozíku a ten pak zajede do primární komory zařízení. Proces čištění včetně ochlazení trvá cca 2 hodiny a probíhá zcela automaticky. Ostatní podrobné údaje týkající se této technologie tj. přesné technické a uživatelské parametry, opis konstrukce a její instalace, ovládání a řízení technologického procesu, bezpečnostní pokyny, návod na obsluhu a údržbu a další informace jsou uvedeny v návodu od výrobce zařízení, který je přílohou tohoto projektu. Výrobcem je slovenská firma KZ spol.sr.o., Komárnická 26, 821 Bratislava. Výrobky k čištění budou přepravovány nákladním automobilem do 7,5t. Na základě kapacity zařízení se předpokládá průjezd tohoto vozidla 3x za pracovní den. Strana 6

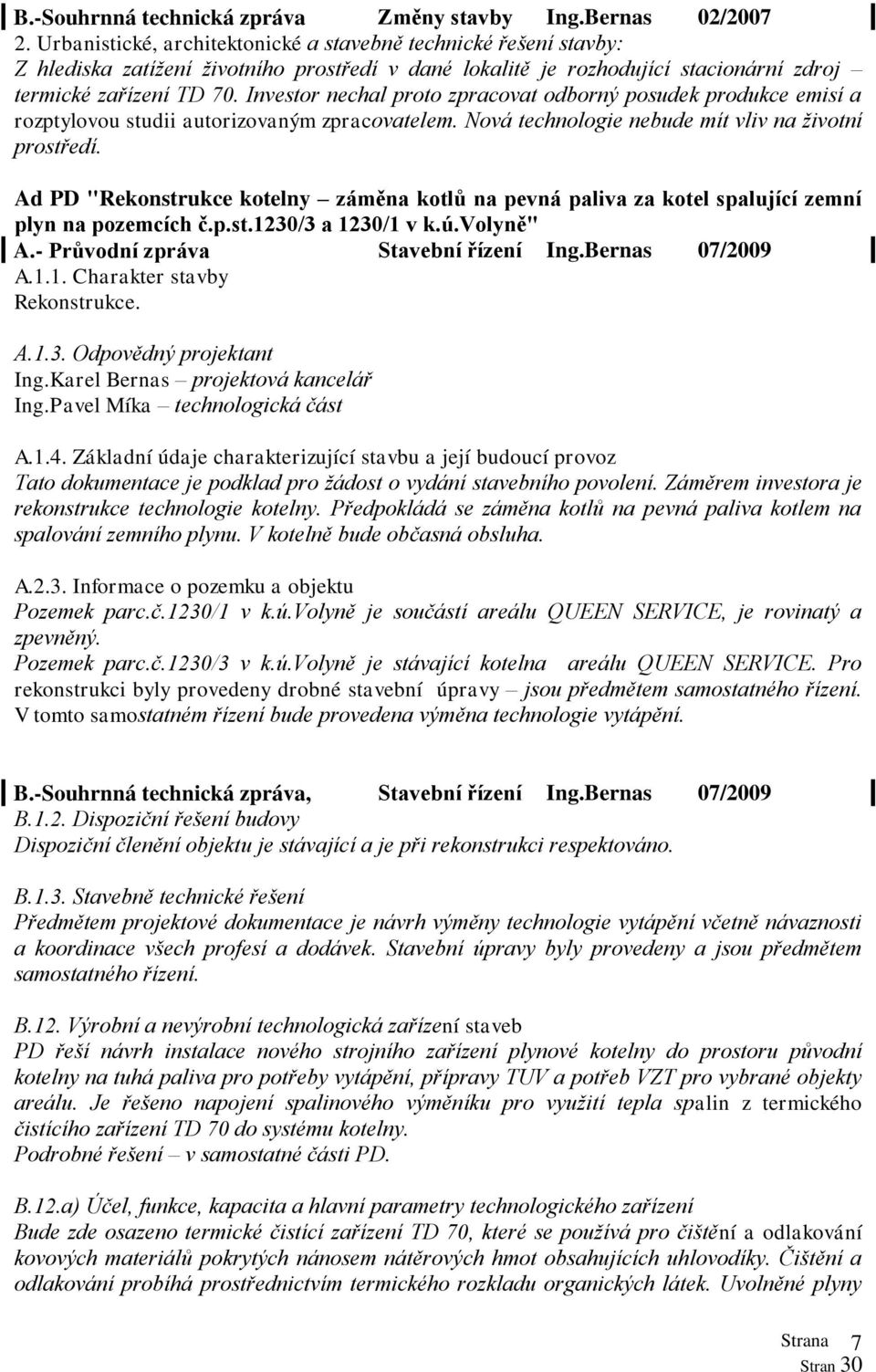

7 B.-Souhrnná technická zpráva Změny stavby Ing.Bernas 02/ Urbanistické, architektonické a stavebně technické řešení stavby: Z hlediska zatížení životního prostředí v dané lokalitě je rozhodující stacionární zdroj termické zařízení TD 70. Investor nechal proto zpracovat odborný posudek produkce emisí a rozptylovou studii autorizovaným zpracovatelem. Nová technologie nebude mít vliv na životní prostředí. Ad PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" A.- Průvodní zpráva Stavební řízení Ing.Bernas 07/2009 A.1.1. Charakter stavby Rekonstrukce. A.1.3. Odpovědný projektant Ing.Karel Bernas projektová kancelář Ing.Pavel Míka technologická část A.1.4. Základní údaje charakterizující stavbu a její budoucí provoz Tato dokumentace je podklad pro žádost o vydání stavebního povolení. Záměrem investora je rekonstrukce technologie kotelny. Předpokládá se záměna kotlů na pevná paliva kotlem na spalování zemního plynu. V kotelně bude občasná obsluha. A.2.3. Informace o pozemku a objektu Pozemek parc.č.1230/1 v k.ú.volyně je součástí areálu QUEEN SERVICE, je rovinatý a zpevněný. Pozemek parc.č.1230/3 v k.ú.volyně je stávající kotelna areálu QUEEN SERVICE. Pro rekonstrukci byly provedeny drobné stavební úpravy jsou předmětem samostatného řízení. V tomto samostatném řízení bude provedena výměna technologie vytápění. B.-Souhrnná technická zpráva, Stavební řízení Ing.Bernas 07/2009 B.1.2. Dispoziční řešení budovy Dispoziční členění objektu je stávající a je při rekonstrukci respektováno. B.1.3. Stavebně technické řešení Předmětem projektové dokumentace je návrh výměny technologie vytápění včetně návaznosti a koordinace všech profesí a dodávek. Stavební úpravy byly provedeny a jsou předmětem samostatného řízení. B.12. Výrobní a nevýrobní technologická zařízení staveb PD řeší návrh instalace nového strojního zařízení plynové kotelny do prostoru původní kotelny na tuhá paliva pro potřeby vytápění, přípravy TUV a potřeb VZT pro vybrané objekty areálu. Je řešeno napojení spalinového výměníku pro využití tepla spalin z termického čistícího zařízení TD 70 do systému kotelny. Podrobné řešení v samostatné části PD. B.12.a) Účel, funkce, kapacita a hlavní parametry technologického zařízení Bude zde osazeno termické čistící zařízení TD 70, které se používá pro čištění a odlakování kovových materiálů pokrytých nánosem nátěrových hmot obsahujících uhlovodíky. Čištění a odlakování probíhá prostřednictvím termického rozkladu organických látek. Uvolněné plyny Strana 7

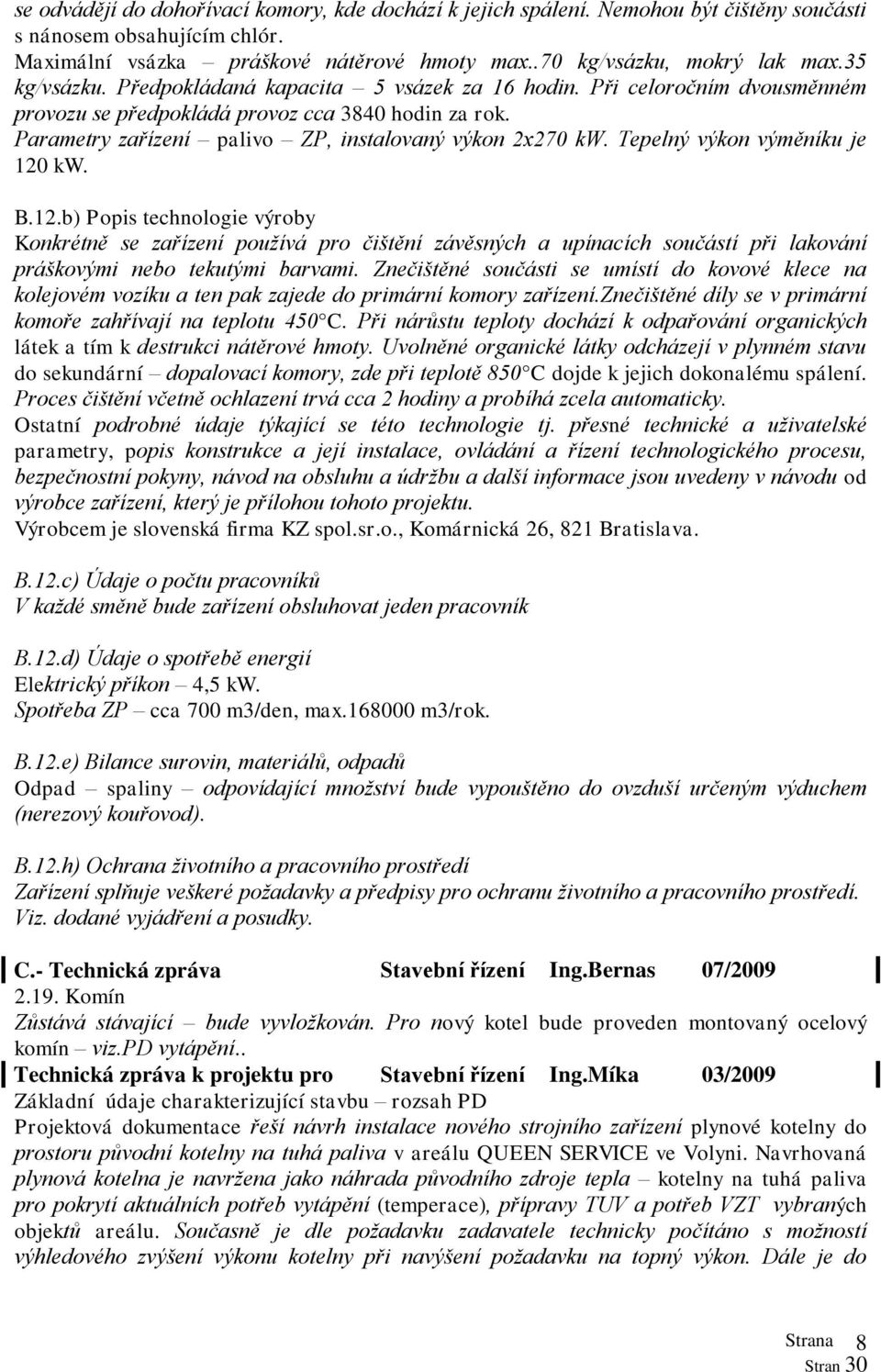

8 se odvádějí do dohořívací komory, kde dochází k jejich spálení. Nemohou být čištěny součásti s nánosem obsahujícím chlór. Maximální vsázka práškové nátěrové hmoty max..70 kg/vsázku, mokrý lak max.35 kg/vsázku. Předpokládaná kapacita 5 vsázek za 16 hodin. Při celoročním dvousměnném provozu se předpokládá provoz cca 3840 hodin za rok. Parametry zařízení palivo ZP, instalovaný výkon 2x270 kw. Tepelný výkon výměníku je 120 kw. B.12.b) Popis technologie výroby Konkrétně se zařízení používá pro čištění závěsných a upínacích součástí při lakování práškovými nebo tekutými barvami. Znečištěné součásti se umístí do kovové klece na kolejovém vozíku a ten pak zajede do primární komory zařízení.znečištěné díly se v primární komoře zahřívají na teplotu 450 C. Při nárůstu teploty dochází k odpařování organických látek a tím k destrukci nátěrové hmoty. Uvolněné organické látky odcházejí v plynném stavu do sekundární dopalovací komory, zde při teplotě 850 C dojde k jejich dokonalému spálení. Proces čištění včetně ochlazení trvá cca 2 hodiny a probíhá zcela automaticky. Ostatní podrobné údaje týkající se této technologie tj. přesné technické a uživatelské parametry, popis konstrukce a její instalace, ovládání a řízení technologického procesu, bezpečnostní pokyny, návod na obsluhu a údržbu a další informace jsou uvedeny v návodu od výrobce zařízení, který je přílohou tohoto projektu. Výrobcem je slovenská firma KZ spol.sr.o., Komárnická 26, 821 Bratislava. B.12.c) Údaje o počtu pracovníků V každé směně bude zařízení obsluhovat jeden pracovník B.12.d) Údaje o spotřebě energií Elektrický příkon 4,5 kw. Spotřeba ZP cca 700 m3/den, max m3/rok. B.12.e) Bilance surovin, materiálů, odpadů Odpad spaliny odpovídající množství bude vypouštěno do ovzduší určeným výduchem (nerezový kouřovod). B.12.h) Ochrana životního a pracovního prostředí Zařízení splňuje veškeré požadavky a předpisy pro ochranu životního a pracovního prostředí. Viz. dodané vyjádření a posudky. C.- Technická zpráva Stavební řízení Ing.Bernas 07/ Komín Zůstává stávající bude vyvložkován. Pro nový kotel bude proveden montovaný ocelový komín viz.pd vytápění.. Technická zpráva k projektu pro Stavební řízení Ing.Míka 03/2009 Základní údaje charakterizující stavbu rozsah PD Projektová dokumentace řeší návrh instalace nového strojního zařízení plynové kotelny do prostoru původní kotelny na tuhá paliva v areálu QUEEN SERVICE ve Volyni. Navrhovaná plynová kotelna je navržena jako náhrada původního zdroje tepla kotelny na tuhá paliva pro pokrytí aktuálních potřeb vytápění (temperace), přípravy TUV a potřeb VZT vybraných objektů areálu. Současně je dle požadavku zadavatele technicky počítáno s možností výhledového zvýšení výkonu kotelny při navýšení požadavku na topný výkon. Dále je do Strana 8

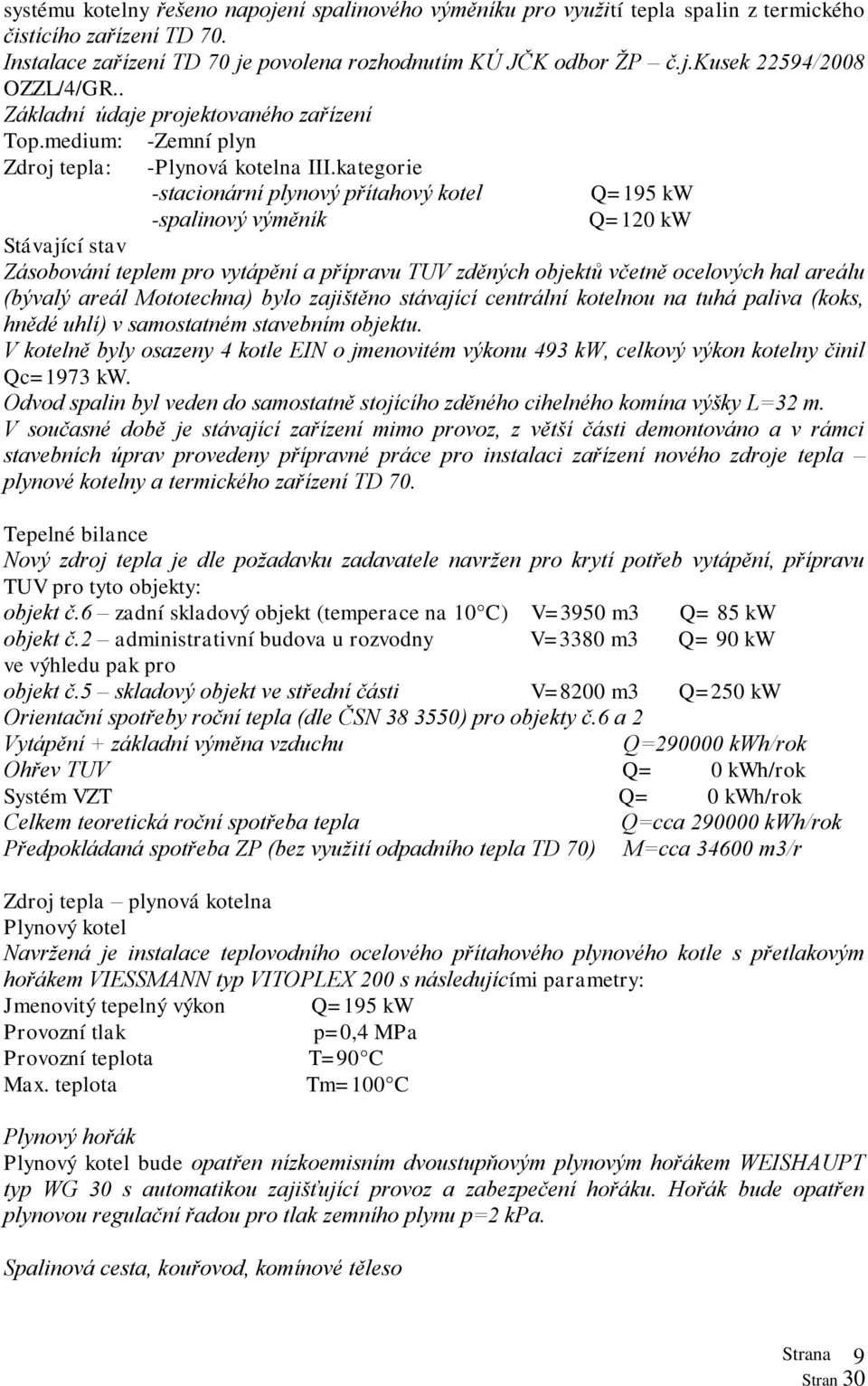

9 systému kotelny řešeno napojení spalinového výměníku pro využití tepla spalin z termického čistícího zařízení TD 70. Instalace zařízení TD 70 je povolena rozhodnutím KÚ JČK odbor ŽP č.j.kusek 22594/2008 OZZL/4/GR.. Základní údaje projektovaného zařízení Top.medium: -Zemní plyn Zdroj tepla: -Plynová kotelna III.kategorie -stacionární plynový přítahový kotel Q=195 kw -spalinový výměník Q=120 kw Stávající stav Zásobování teplem pro vytápění a přípravu TUV zděných objektů včetně ocelových hal areálu (bývalý areál Mototechna) bylo zajištěno stávající centrální kotelnou na tuhá paliva (koks, hnědé uhlí) v samostatném stavebním objektu. V kotelně byly osazeny 4 kotle EIN o jmenovitém výkonu 493 kw, celkový výkon kotelny činil Qc=1973 kw. Odvod spalin byl veden do samostatně stojícího zděného cihelného komína výšky L=32 m. V současné době je stávající zařízení mimo provoz, z větší části demontováno a v rámci stavebních úprav provedeny přípravné práce pro instalaci zařízení nového zdroje tepla plynové kotelny a termického zařízení TD 70. Tepelné bilance Nový zdroj tepla je dle požadavku zadavatele navržen pro krytí potřeb vytápění, přípravu TUV pro tyto objekty: objekt č.6 zadní skladový objekt (temperace na 10 C) V=3950 m3 Q= 85 kw objekt č.2 administrativní budova u rozvodny V=3380 m3 Q= 90 kw ve výhledu pak pro objekt č.5 skladový objekt ve střední části V=8200 m3 Q=250 kw Orientační spotřeby roční tepla (dle ČSN ) pro objekty č.6 a 2 Vytápění + základní výměna vzduchu Q= kwh/rok Ohřev TUV Q= 0 kwh/rok Systém VZT Q= 0 kwh/rok Celkem teoretická roční spotřeba tepla Q=cca kwh/rok Předpokládaná spotřeba ZP (bez využití odpadního tepla TD 70) M=cca m3/r Zdroj tepla plynová kotelna Plynový kotel Navržená je instalace teplovodního ocelového přítahového plynového kotle s přetlakovým hořákem VIESSMANN typ VITOPLEX 200 s následujícími parametry: Jmenovitý tepelný výkon Q=195 kw Provozní tlak p=0,4 MPa Provozní teplota T=90 C Max. teplota Tm=100 C Plynový hořák Plynový kotel bude opatřen nízkoemisním dvoustupňovým plynovým hořákem WEISHAUPT typ WG 30 s automatikou zajišťující provoz a zabezpečení hořáku. Hořák bude opatřen plynovou regulační řadou pro tlak zemního plynu p=2 kpa. Spalinová cesta, kouřovod, komínové těleso Strana 9

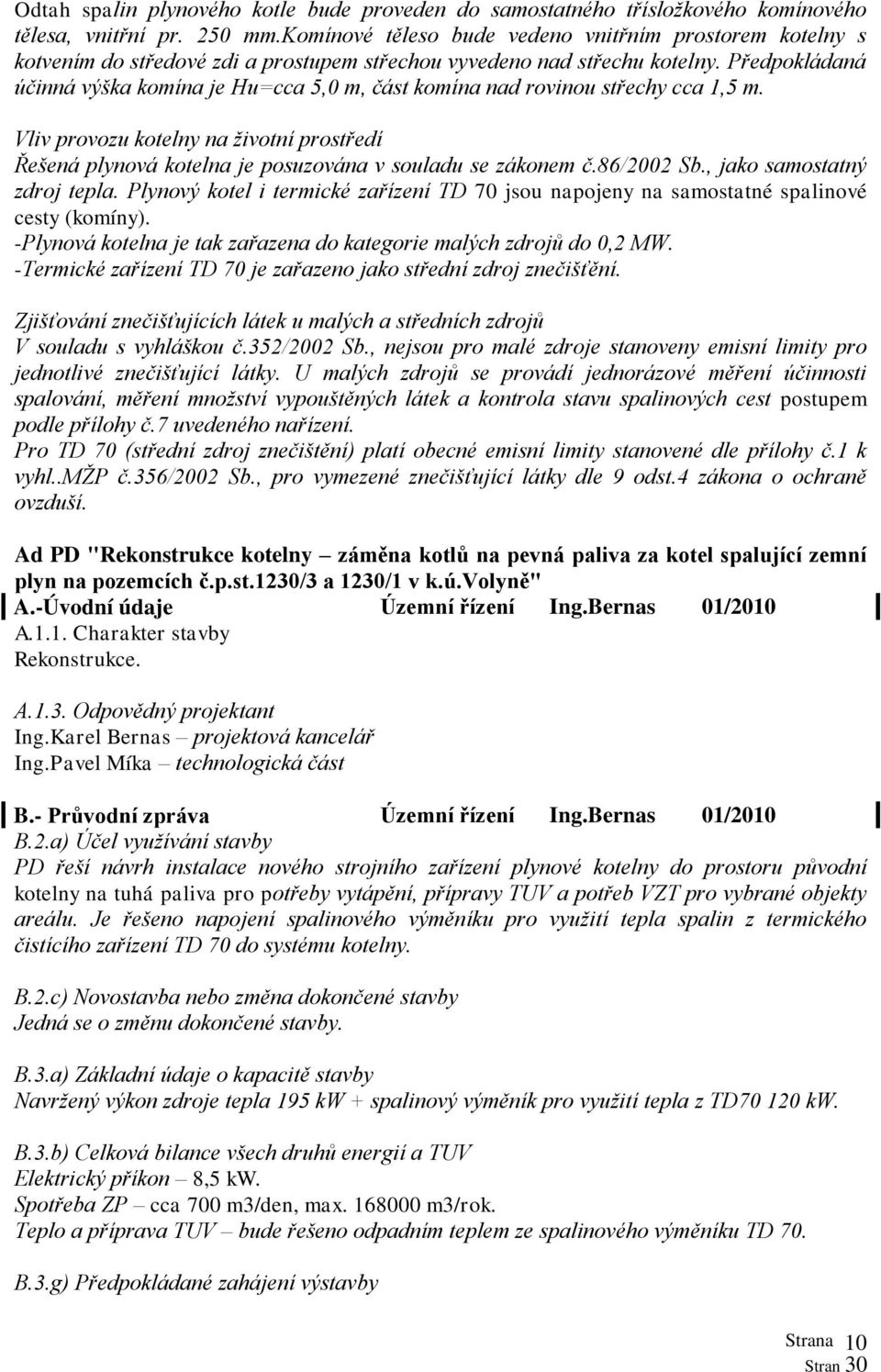

10 Odtah spalin plynového kotle bude proveden do samostatného třísložkového komínového tělesa, vnitřní pr. 250 mm.komínové těleso bude vedeno vnitřním prostorem kotelny s kotvením do středové zdi a prostupem střechou vyvedeno nad střechu kotelny. Předpokládaná účinná výška komína je Hu=cca 5,0 m, část komína nad rovinou střechy cca 1,5 m. Vliv provozu kotelny na životní prostředí Řešená plynová kotelna je posuzována v souladu se zákonem č.86/2002 Sb., jako samostatný zdroj tepla. Plynový kotel i termické zařízení TD 70 jsou napojeny na samostatné spalinové cesty (komíny). -Plynová kotelna je tak zařazena do kategorie malých zdrojů do 0,2 MW. -Termické zařízení TD 70 je zařazeno jako střední zdroj znečišťění. Zjišťování znečišťujících látek u malých a středních zdrojů V souladu s vyhláškou č.352/2002 Sb., nejsou pro malé zdroje stanoveny emisní limity pro jednotlivé znečišťující látky. U malých zdrojů se provádí jednorázové měření účinnosti spalování, měření množství vypouštěných látek a kontrola stavu spalinových cest postupem podle přílohy č.7 uvedeného nařízení. Pro TD 70 (střední zdroj znečištění) platí obecné emisní limity stanovené dle přílohy č.1 k vyhl..mžp č.356/2002 Sb., pro vymezené znečišťující látky dle 9 odst.4 zákona o ochraně ovzduší. Ad PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" A.-Úvodní údaje Územní řízení Ing.Bernas 01/2010 A.1.1. Charakter stavby Rekonstrukce. A.1.3. Odpovědný projektant Ing.Karel Bernas projektová kancelář Ing.Pavel Míka technologická část B.- Průvodní zpráva Územní řízení Ing.Bernas 01/2010 B.2.a) Účel využívání stavby PD řeší návrh instalace nového strojního zařízení plynové kotelny do prostoru původní kotelny na tuhá paliva pro potřeby vytápění, přípravy TUV a potřeb VZT pro vybrané objekty areálu. Je řešeno napojení spalinového výměníku pro využití tepla spalin z termického čistícího zařízení TD 70 do systému kotelny. B.2.c) Novostavba nebo změna dokončené stavby Jedná se o změnu dokončené stavby. B.3.a) Základní údaje o kapacitě stavby Navržený výkon zdroje tepla 195 kw + spalinový výměník pro využití tepla z TD kw. B.3.b) Celková bilance všech druhů energií a TUV Elektrický příkon 8,5 kw. Spotřeba ZP cca 700 m3/den, max m3/rok. Teplo a příprava TUV bude řešeno odpadním teplem ze spalinového výměníku TD 70. B.3.g) Předpokládané zahájení výstavby Strana 10

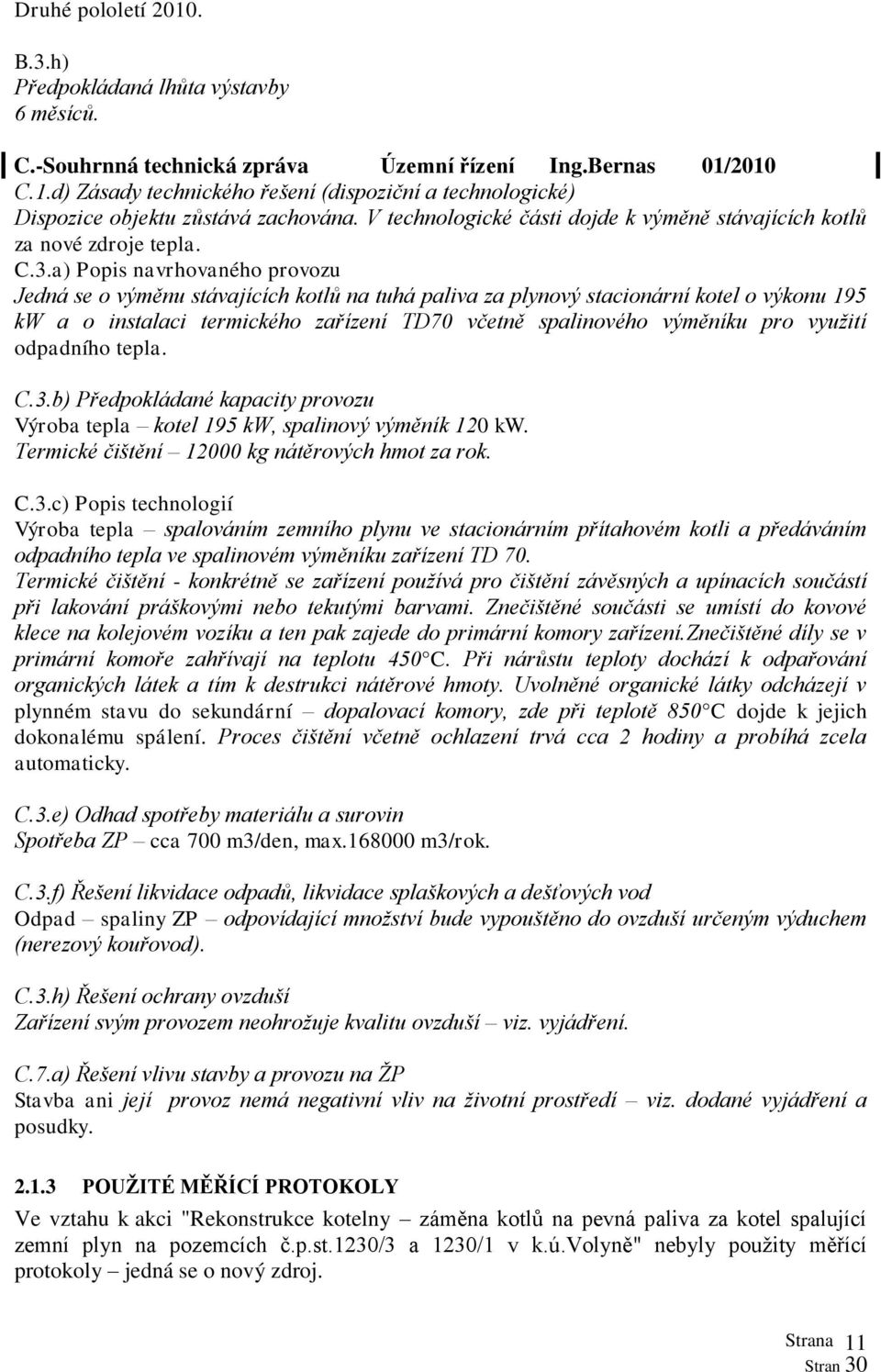

11 Druhé pololetí B.3.h) Předpokládaná lhůta výstavby 6 měsíců. C.-Souhrnná technická zpráva Územní řízení Ing.Bernas 01/2010 C.1.d) Zásady technického řešení (dispoziční a technologické) Dispozice objektu zůstává zachována. V technologické části dojde k výměně stávajících kotlů za nové zdroje tepla. C.3.a) Popis navrhovaného provozu Jedná se o výměnu stávajících kotlů na tuhá paliva za plynový stacionární kotel o výkonu 195 kw a o instalaci termického zařízení TD70 včetně spalinového výměníku pro využití odpadního tepla. C.3.b) Předpokládané kapacity provozu Výroba tepla kotel 195 kw, spalinový výměník 120 kw. Termické čištění kg nátěrových hmot za rok. C.3.c) Popis technologií Výroba tepla spalováním zemního plynu ve stacionárním přítahovém kotli a předáváním odpadního tepla ve spalinovém výměníku zařízení TD 70. Termické čištění - konkrétně se zařízení používá pro čištění závěsných a upínacích součástí při lakování práškovými nebo tekutými barvami. Znečištěné součásti se umístí do kovové klece na kolejovém vozíku a ten pak zajede do primární komory zařízení.znečištěné díly se v primární komoře zahřívají na teplotu 450 C. Při nárůstu teploty dochází k odpařování organických látek a tím k destrukci nátěrové hmoty. Uvolněné organické látky odcházejí v plynném stavu do sekundární dopalovací komory, zde při teplotě 850 C dojde k jejich dokonalému spálení. Proces čištění včetně ochlazení trvá cca 2 hodiny a probíhá zcela automaticky. C.3.e) Odhad spotřeby materiálu a surovin Spotřeba ZP cca 700 m3/den, max m3/rok. C.3.f) Řešení likvidace odpadů, likvidace splaškových a dešťových vod Odpad spaliny ZP odpovídající množství bude vypouštěno do ovzduší určeným výduchem (nerezový kouřovod). C.3.h) Řešení ochrany ovzduší Zařízení svým provozem neohrožuje kvalitu ovzduší viz. vyjádření. C.7.a) Řešení vlivu stavby a provozu na ŽP Stavba ani její provoz nemá negativní vliv na životní prostředí viz. dodané vyjádření a posudky POUŽITÉ MĚŘÍCÍ PROTOKOLY Ve vztahu k akci "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" nebyly použity měřící protokoly jedná se o nový zdroj. Strana 11

12 2.1.4 OSTATNÍ PODKLADY Dále byly použity následující podklady: Zdroj Mototechna s.p., PS 3280 Volyně - kotelna koks, Nábřežní 75, Volyně ověření emisně technických dat a geneze zdroje. Emisní data báze ČHMÚ Praha. Zdroj Mototechna s.p., PS 3280 Volyně - kotelna koks, Nábřežní 75, Volyně ověření emisně technických dat a geneze zdroje. Obec s rozšířenou působností odbor ŽP, Městský úřad Strakonice, mailová informace ze dne Zdroj Mototechna s.p., PS 3280 Volyně - kotelna koks, Nábřežní 75, Volyně ověření likvidace technologie kotelny QUEEN SERVICE ve Volyni. Sbor dobrovolných hasičů Čepřovice, Výroční zpráva 2005, webové stránky- Zdroj QUEEN SERVICE (bývalý zdroj Mototechna s.p., PS 3280 Volyně - kotelna koks), Nábřeží Dr.Kafky 75, Volyně ověření emisně technických dat a geneze zdroje. Odbor správy majetku města, investic a životního prostředí, Městský úřad Volyně, mailová informace ze dne chmi.eu/uoco/emise/eoprehled/plants/strakonice Zdroje znečišťování - Okres: Strakonice-k.ú.Volyně. Web ČHMÚ ověření středních, velkých a zvláště velkých zdrojů znečišťování ovzduší na k.ú.volyně. Termicke zariadenie TD 70 Návod na použitie, verzia 1,7, aktualizacia , KZ spol sr.o. Komárnická 25, Bratislava. Dopis č.j.2868/820/07 ze dne ve věci: "Stanovisko k postupu při posuzování termických zařízení" odbor ochrany ovzduší MŽP. Rozhodnutí KÚJCK č.j.22594/2008/ozzl/gr z Rozhodnutí MŽP č.j. 555/5 l0/2008/st ze dne Souhlas k realizaci akce s názvem dle projektu "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" zn.žp/2012/254/09/dv ze dne Odbor správy majetku města, investic a životního prostředí, Městský úřad Volyně. Změna integrovaného povolení IP pro Doosan Bobcat Manufacturing s.r.o., včetně TD 70, č.j /2009/kusk OŽP/Pav ze dne , KÚ Středočeského kraje. Kotel VIESSMANN typ VITOPLEX Kompaktní třítahový kotel, produktové prospekty webové stránky VIESSMANN. Plynový hořák WEISHAUPT typ WG 30, webové stránky WEISHAUPT. Zákon č.185/2001 Sb. ze dne 15. května 2001 o odpadech a o změně některých dalších zákonů ve znění pozdějších předpisů. Směrnice 2000/76/EC Evropského parlamentu a rady ze dne 4. prosince 2000 o spalování odpadu. Rozptylová studie "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně", listopad 2011, Ing.Červenka.. Archiv autora posudku. Zákon č. 86/2002 Sb., ve znění pozdějších předpisů, včetně souvisejících prováděcích předpisů legislativy ovzduší. 2.2 IDENTIFIKACE ZDROJE ZNEČIŠŤOVÁNÍ OVZDUŠÍ Název zdroje: Areál QUEEN SERVICE. Umístění zdroje: Strana 12

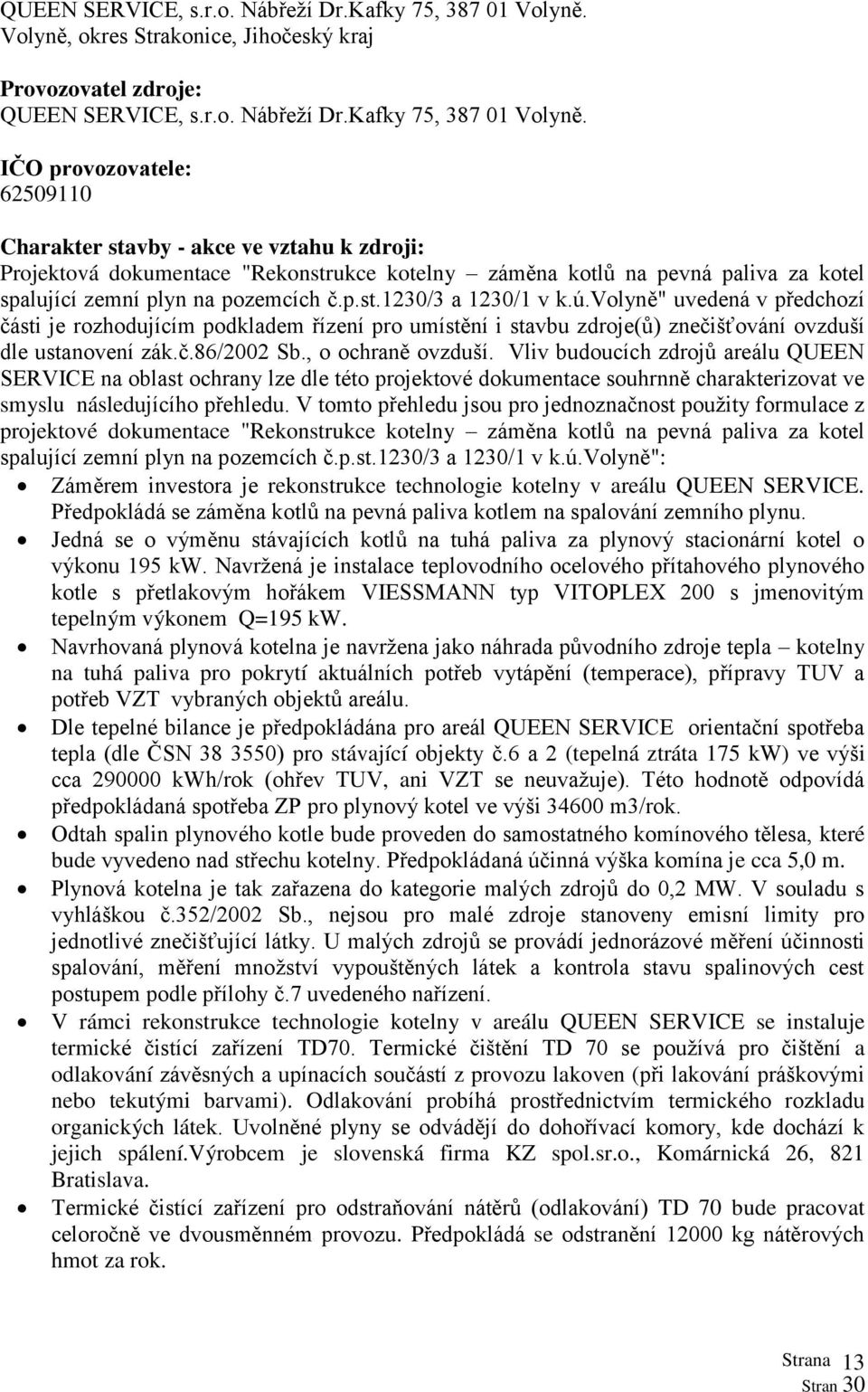

13 QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně. Volyně, okres Strakonice, Jihočeský kraj Provozovatel zdroje: QUEEN SERVICE, s.r.o. Nábřeží Dr.Kafky 75, Volyně. IČO provozovatele: Charakter stavby - akce ve vztahu k zdroji: Projektová dokumentace "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" uvedená v předchozí části je rozhodujícím podkladem řízení pro umístění i stavbu zdroje(ů) znečišťování ovzduší dle ustanovení zák.č.86/2002 Sb., o ochraně ovzduší. Vliv budoucích zdrojů areálu QUEEN SERVICE na oblast ochrany lze dle této projektové dokumentace souhrnně charakterizovat ve smyslu následujícího přehledu. V tomto přehledu jsou pro jednoznačnost použity formulace z projektové dokumentace "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně": Záměrem investora je rekonstrukce technologie kotelny v areálu QUEEN SERVICE. Předpokládá se záměna kotlů na pevná paliva kotlem na spalování zemního plynu. Jedná se o výměnu stávajících kotlů na tuhá paliva za plynový stacionární kotel o výkonu 195 kw. Navržená je instalace teplovodního ocelového přítahového plynového kotle s přetlakovým hořákem VIESSMANN typ VITOPLEX 200 s jmenovitým tepelným výkonem Q=195 kw. Navrhovaná plynová kotelna je navržena jako náhrada původního zdroje tepla kotelny na tuhá paliva pro pokrytí aktuálních potřeb vytápění (temperace), přípravy TUV a potřeb VZT vybraných objektů areálu. Dle tepelné bilance je předpokládána pro areál QUEEN SERVICE orientační spotřeba tepla (dle ČSN ) pro stávající objekty č.6 a 2 (tepelná ztráta 175 kw) ve výši cca kwh/rok (ohřev TUV, ani VZT se neuvažuje). Této hodnotě odpovídá předpokládaná spotřeba ZP pro plynový kotel ve výši m3/rok. Odtah spalin plynového kotle bude proveden do samostatného komínového tělesa, které bude vyvedeno nad střechu kotelny. Předpokládaná účinná výška komína je cca 5,0 m. Plynová kotelna je tak zařazena do kategorie malých zdrojů do 0,2 MW. V souladu s vyhláškou č.352/2002 Sb., nejsou pro malé zdroje stanoveny emisní limity pro jednotlivé znečišťující látky. U malých zdrojů se provádí jednorázové měření účinnosti spalování, měření množství vypouštěných látek a kontrola stavu spalinových cest postupem podle přílohy č.7 uvedeného nařízení. V rámci rekonstrukce technologie kotelny v areálu QUEEN SERVICE se instaluje termické čistící zařízení TD70. Termické čištění TD 70 se používá pro čištění a odlakování závěsných a upínacích součástí z provozu lakoven (při lakování práškovými nebo tekutými barvami). Odlakování probíhá prostřednictvím termického rozkladu organických látek. Uvolněné plyny se odvádějí do dohořívací komory, kde dochází k jejich spálení.výrobcem je slovenská firma KZ spol.sr.o., Komárnická 26, 821 Bratislava. Termické čistící zařízení pro odstraňování nátěrů (odlakování) TD 70 bude pracovat celoročně ve dvousměnném provozu. Předpokládá se odstranění kg nátěrových hmot za rok. Strana 13

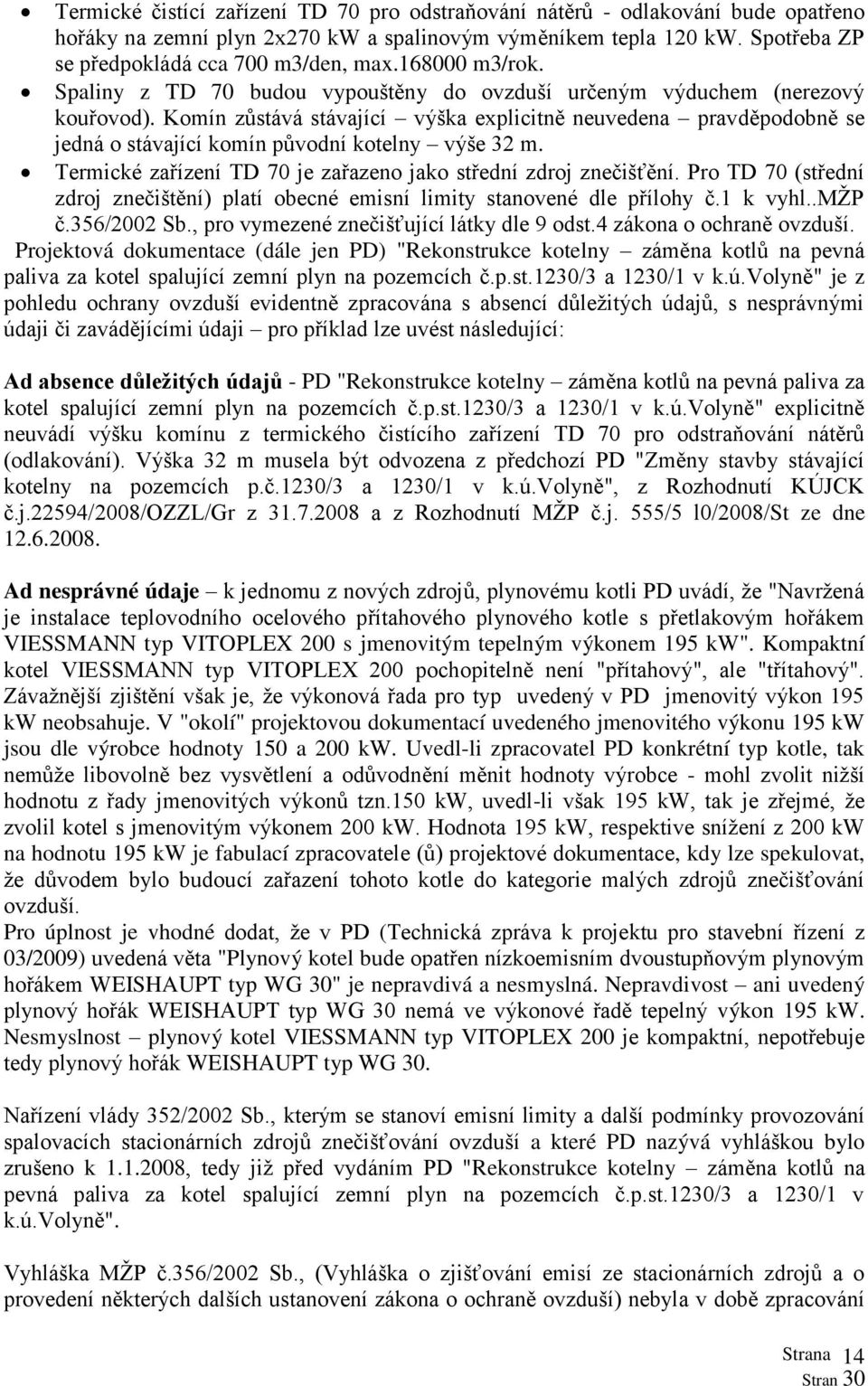

14 Termické čistící zařízení TD 70 pro odstraňování nátěrů - odlakování bude opatřeno hořáky na zemní plyn 2x270 kw a spalinovým výměníkem tepla 120 kw. Spotřeba ZP se předpokládá cca 700 m3/den, max m3/rok. Spaliny z TD 70 budou vypouštěny do ovzduší určeným výduchem (nerezový kouřovod). Komín zůstává stávající výška explicitně neuvedena pravděpodobně se jedná o stávající komín původní kotelny výše 32 m. Termické zařízení TD 70 je zařazeno jako střední zdroj znečišťění. Pro TD 70 (střední zdroj znečištění) platí obecné emisní limity stanovené dle přílohy č.1 k vyhl..mžp č.356/2002 Sb., pro vymezené znečišťující látky dle 9 odst.4 zákona o ochraně ovzduší. Projektová dokumentace (dále jen PD) "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" je z pohledu ochrany ovzduší evidentně zpracována s absencí důležitých údajů, s nesprávnými údaji či zavádějícími údaji pro příklad lze uvést následující: Ad absence důležitých údajů - PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" explicitně neuvádí výšku komínu z termického čistícího zařízení TD 70 pro odstraňování nátěrů (odlakování). Výška 32 m musela být odvozena z předchozí PD "Změny stavby stávající kotelny na pozemcích p.č.1230/3 a 1230/1 v k.ú.volyně", z Rozhodnutí KÚJCK č.j.22594/2008/ozzl/gr z a z Rozhodnutí MŽP č.j. 555/5 l0/2008/st ze dne Ad nesprávné údaje k jednomu z nových zdrojů, plynovému kotli PD uvádí, že "Navržená je instalace teplovodního ocelového přítahového plynového kotle s přetlakovým hořákem VIESSMANN typ VITOPLEX 200 s jmenovitým tepelným výkonem 195 kw". Kompaktní kotel VIESSMANN typ VITOPLEX 200 pochopitelně není "přítahový", ale "třítahový". Závažnější zjištění však je, že výkonová řada pro typ uvedený v PD jmenovitý výkon 195 kw neobsahuje. V "okolí" projektovou dokumentací uvedeného jmenovitého výkonu 195 kw jsou dle výrobce hodnoty 150 a 200 kw. Uvedl-li zpracovatel PD konkrétní typ kotle, tak nemůže libovolně bez vysvětlení a odůvodnění měnit hodnoty výrobce - mohl zvolit nižší hodnotu z řady jmenovitých výkonů tzn.150 kw, uvedl-li však 195 kw, tak je zřejmé, že zvolil kotel s jmenovitým výkonem 200 kw. Hodnota 195 kw, respektive snížení z 200 kw na hodnotu 195 kw je fabulací zpracovatele (ů) projektové dokumentace, kdy lze spekulovat, že důvodem bylo budoucí zařazení tohoto kotle do kategorie malých zdrojů znečišťování ovzduší. Pro úplnost je vhodné dodat, že v PD (Technická zpráva k projektu pro stavební řízení z 03/2009) uvedená věta "Plynový kotel bude opatřen nízkoemisním dvoustupňovým plynovým hořákem WEISHAUPT typ WG 30" je nepravdivá a nesmyslná. Nepravdivost ani uvedený plynový hořák WEISHAUPT typ WG 30 nemá ve výkonové řadě tepelný výkon 195 kw. Nesmyslnost plynový kotel VIESSMANN typ VITOPLEX 200 je kompaktní, nepotřebuje tedy plynový hořák WEISHAUPT typ WG 30. Nařízení vlády 352/2002 Sb., kterým se stanoví emisní limity a další podmínky provozování spalovacích stacionárních zdrojů znečišťování ovzduší a které PD nazývá vyhláškou bylo zrušeno k , tedy již před vydáním PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně". Vyhláška MŽP č.356/2002 Sb., (Vyhláška o zjišťování emisí ze stacionárních zdrojů a o provedení některých dalších ustanovení zákona o ochraně ovzduší) nebyla v době zpracování Strana 14

15 PD také již platná - viz. řada změn (356/2002 Sb.; 363/2006 Sb.; 570/2006 Sb.; 205/2009 Sb.), kdy 205/2009 Sb., je v platnosti od Ad zavádějící údaje - PD s názvem "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" uvádí ve vztahu ke kotelně areálu QUEEN SERVICE, že dispozice objektu (kotelny) zůstává zachována. V technologické části dojde k výměně stávajících kotlů za nové zdroje tepla - jedná se o výměnu stávajících kotlů na tuhá paliva za plynový stacionární kotel o výkonu 195kW a o instalaci termického zařízení TD70 včetně spalinového výměníku pro využití odpadního tepla (C.-Souhrnná technická zpráva, územní řízení, 01/2010). Dikce těchto formulací jednoznačně informuje, že v areálu QUEEN SERVICE na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně k datu vydání (či zpracovávání) PD existuje provozovaná kotelna se spalovacími zdroji znečišťování ovzduší na pevná paliva přičemž dle PD budou tyto zdroje (kotle na pevná paliva) zaměněny za jiná zařízení. V rámci zpracování tohoto odborného posudku byla pravdivost těchto tvrzení o kotelně i kotlích spalujících koks prověřena s následujícími výsledky: Kotelna zdroj znečišťování ovzduší v lokalitě Nábřeží Dr.Kafky 75, Volyně, předchozí název Nábřežní 75. Český hydrometeorologický ústav Praha (ČHMÚ) spravuje cca od roku 1971 celorepublikový Registr emisí zdrojů znečišťování ovzduší s podrobnou evidencí zdrojů emisí. Pro danou lokalitu současný areál QUEEN SERVICE zaznamenává tato databáze emisních zdrojů za dobu její existence pouze jeden zdroj znečišťování ovzduší kotelnu Mototechna státní podnik v likvidaci závod 32. Dle evidence ČHMÚ tento zdroj zanikl v roce 2000 již nevykazoval emise. Ověření neexistence tohoto zdroje bylo provedeno nejen v emisní databázi ČHMÚ, ale i u příslušné obce s rozšířenou působností (ORP). ORP Městský úřad Strakonice, odbor životního prostředí potvrdil, že v lokalitě Nábřeží Dr.Kafky 75, Volyně žádný střední zdroj znečišťování ovzduší minimálně 10 roků neexistuje. V následujícím je výběr z hodnot emisní evidence ČHMÚ údaje jsou vztaženy k roku 1997, tak jak byly uváděny před zánikem tohoto zdroje: ICO PROVOZUJE OKEC IČP PODNIK ULICE1 CIS POP1 OBEC ICKAT Mototechna s.p.v likvidaci závod Mototechna s.p.v likvidaci závod Mototechna s.p., PS 3280 Volyně - kotelna koks Mototechna s.p., PS 3280 Volyně - kotelna koks Nábřežní 75 Volyně Nábřežní 75 Volyně C_LINKY TYP_ZARIZ VYKON TYP_ROSTU C_PRODUKT PALIVO SPOTREBA 1 E IV 493 PEV 1 KOKS 105,000 2 E IV 493 PEV 1 KOKS 105,000 Strana 15

16 JEDN PROD TEPLO APX SPX QIX TE SO2 NOX CO CXHY T ,23 0,56 27,06 1,069 1,112 0,157 4,703 1,045 T ,23 0,56 27,06 1,069 1,112 0,157 4,703 1,045 Pro další ověření byl kontaktován Městský úřad Volyně, který je ve smyslu ustanovení 50 zák.č.85/2002 Sb., kompetentním orgánem státní správy ve vztahu k malým zdrojům znečišťování ovzduší. Dle Městského úřadu Volyně není v lokalitě Nábřeží Dr.Kafky 75, Volyně, žádný malý zdroj znečišťování ovzduší evidován stav k Je zřejmé, že v areálu QUEEN SERVICE kotelna ve smyslu terminologie ochrany ovzduší neexistuje na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně existuje pouze budova bývalé kotelny včetně cihlového komínu. Kotelna jako střední zdroj znečišťování ovzduší byla odstavena z provozu před cca 10 roky. V areálu QUEEN SERVICE ve Volyni k není žádný zdroj znečišťování ovzduší evidován. Akce uvažovaná dle PD bude tedy novým zdrojem znečišťování ovzduší v intravilánu obce Volyně. Záměna kotlů na pevná paliva formou "výměny stávajících kotlů na tuhá paliva" Vzhledem k faktu, že v areálu QUEEN SERVICE kotelna ve smyslu terminologie ochrany ovzduší již cca 10 let neexistuje, tak je zřejmé, že neexistují ani "stávající kotle na pevná paliva" jejichž fiktivní výměna je v PD (včetně jejího názvu) proklamována. Potvrzení tohoto stavu lze také nalézt na webových stránkách Sboru dobrovolných hasičů Čepřovice, kde v materiálu "Výroční zpráva 2005" velitel tohoto sboru uvádí mimo jiné následující: "Školení a výcvik strojníků a velitelů provádíme na hasičské stanici záchranného sboru ve Strakonicích. Letos se proškolili tři velitelé a čtyři strojníci. Na žádost jednatele firmy QUEEN SERVICE Volyně jsme provedli od 18 do 25. dubna (2005) rozebrání technologie kotelny v areálu bývalé Mototechny ve Volyni". V PD uvedená "výměna stávajících kotlů na tuhá paliva" v neexistující kotelně je naprostá fikce. Po ověření PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" lze jednoznačně konstatovat, že název PD neodpovídal skutečnosti v době zpracovávání PD, ani současnosti zmíněná "kotelna k rekonstrukci" je z pohledu ochrany ovzduší odstavena a z emisní databáze ČHMÚ vyřazena před více než deseti roky. Projektovou dokumentací uváděné "kotle na tuhá paliva, které budou zaměněny za kotel spalující zemní plyn" rovněž neexistují. Protože jiná PD není pro zpracování tohoto odborného posudku k dispozici, tak název akce "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" i přes zjevnou nesprávnost musí být používán. Dle korigované PD lze konstatovat, že v současném areálu QUEEN SERVICE není cca 10 let evidován provoz žádného zdroje znečišťování ovzduší. V rámci realizace akce dle PD lze ve vztahu k oblasti ochrany ovzduší konstatovat následující: Záměrem investora je umístění nových technologií do objektu bývalé kotelny v areálu QUEEN SERVICE. V areálu není k evidován žádný zdroj znečišťování Strana 16

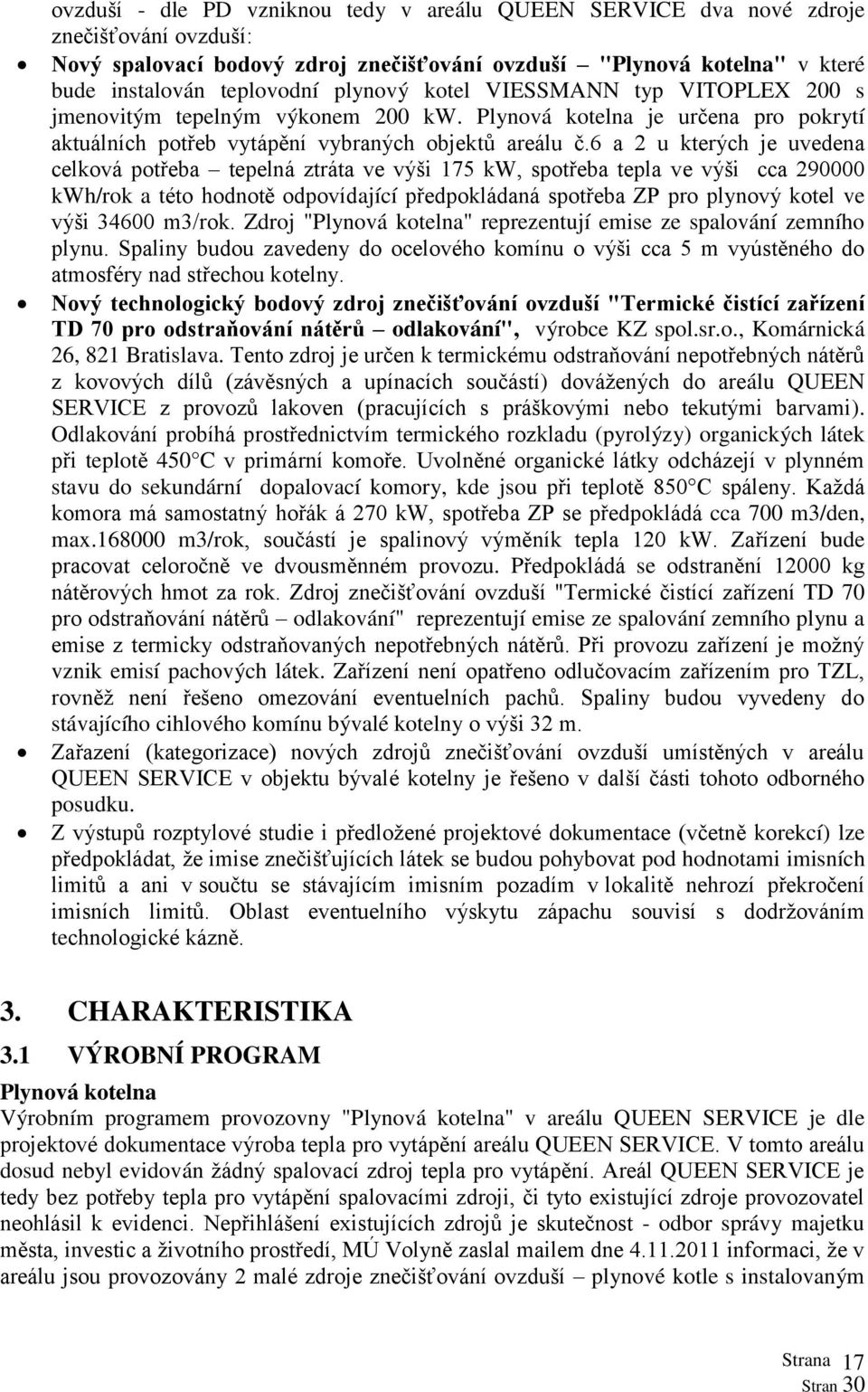

17 ovzduší - dle PD vzniknou tedy v areálu QUEEN SERVICE dva nové zdroje znečišťování ovzduší: Nový spalovací bodový zdroj znečišťování ovzduší "Plynová kotelna" v které bude instalován teplovodní plynový kotel VIESSMANN typ VITOPLEX 200 s jmenovitým tepelným výkonem 200 kw. Plynová kotelna je určena pro pokrytí aktuálních potřeb vytápění vybraných objektů areálu č.6 a 2 u kterých je uvedena celková potřeba tepelná ztráta ve výši 175 kw, spotřeba tepla ve výši cca kwh/rok a této hodnotě odpovídající předpokládaná spotřeba ZP pro plynový kotel ve výši m3/rok. Zdroj "Plynová kotelna" reprezentují emise ze spalování zemního plynu. Spaliny budou zavedeny do ocelového komínu o výši cca 5 m vyústěného do atmosféry nad střechou kotelny. Nový technologický bodový zdroj znečišťování ovzduší "Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování", výrobce KZ spol.sr.o., Komárnická 26, 821 Bratislava. Tento zdroj je určen k termickému odstraňování nepotřebných nátěrů z kovových dílů (závěsných a upínacích součástí) dovážených do areálu QUEEN SERVICE z provozů lakoven (pracujících s práškovými nebo tekutými barvami). Odlakování probíhá prostřednictvím termického rozkladu (pyrolýzy) organických látek při teplotě 450 C v primární komoře. Uvolněné organické látky odcházejí v plynném stavu do sekundární dopalovací komory, kde jsou při teplotě 850 C spáleny. Každá komora má samostatný hořák á 270 kw, spotřeba ZP se předpokládá cca 700 m3/den, max m3/rok, součástí je spalinový výměník tepla 120 kw. Zařízení bude pracovat celoročně ve dvousměnném provozu. Předpokládá se odstranění kg nátěrových hmot za rok. Zdroj znečišťování ovzduší "Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování" reprezentují emise ze spalování zemního plynu a emise z termicky odstraňovaných nepotřebných nátěrů. Při provozu zařízení je možný vznik emisí pachových látek. Zařízení není opatřeno odlučovacím zařízením pro TZL, rovněž není řešeno omezování eventuelních pachů. Spaliny budou vyvedeny do stávajícího cihlového komínu bývalé kotelny o výši 32 m. Zařazení (kategorizace) nových zdrojů znečišťování ovzduší umístěných v areálu QUEEN SERVICE v objektu bývalé kotelny je řešeno v další části tohoto odborného posudku. Z výstupů rozptylové studie i předložené projektové dokumentace (včetně korekcí) lze předpokládat, že imise znečišťujících látek se budou pohybovat pod hodnotami imisních limitů a ani v součtu se stávajícím imisním pozadím v lokalitě nehrozí překročení imisních limitů. Oblast eventuelního výskytu zápachu souvisí s dodržováním technologické kázně. 3. CHARAKTERISTIKA 3.1 VÝROBNÍ PROGRAM Plynová kotelna Výrobním programem provozovny "Plynová kotelna" v areálu QUEEN SERVICE je dle projektové dokumentace výroba tepla pro vytápění areálu QUEEN SERVICE. V tomto areálu dosud nebyl evidován žádný spalovací zdroj tepla pro vytápění. Areál QUEEN SERVICE je tedy bez potřeby tepla pro vytápění spalovacími zdroji, či tyto existující zdroje provozovatel neohlásil k evidenci. Nepřihlášení existujících zdrojů je skutečnost - odbor správy majetku města, investic a životního prostředí, MÚ Volyně zaslal mailem dne informaci, že v areálu jsou provozovány 2 malé zdroje znečišťování ovzduší plynové kotle s instalovaným Strana 17

18 výkonem 49 a 23 kw. Dalším mailem z tentýž odbor rozšířil uvedenou informaci o další zdroj. Celková roční spotřeba zemního plynu není známa MÚ ji nemá k dispozici. Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování Hlavním výrobním programem provozovny "Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování" je likvidace nepotřebných nátěrů (či jiného znečištění) z kovových dílů, které budou do areálu QUEEN SERVICE dováženy z lakoven či jiných provozoven. Typicky se jedná o termické čištění a odlakování závěsných a upínacích součástí (závěsné háky) z provozu lakoven (při lakování práškovými nebo tekutými barvami). Vedlejším výrobním programem provozovny "Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování" je výroba tepla dodávaného spalinovým výměníkem o výkonu 120 kw. 3.2 PROJEKTOVANÁ (JMENOVITÁ) KAPACITA Plynová kotelna Projektovaná kapacita provozovny "Plynová kotelna" je dána spotřebou tepla pro vytápění či temperování určených objektů v areálu QUEEN SERVICE. Dle tepelné bilance je předpokládána pro areál QUEEN SERVICE orientační spotřeba tepla (dle ČSN ) pro stávající objekty č.6 a 2 ve výši cca kwh/rok (ohřev TUV, ani VZT se neuvažuje). Této hodnotě odpovídá předpokládaná spotřeba ZP pro plynový kotel ve výši m3/rok. Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování Předpokládá se odstranění kg nátěrových hmot za rok z dílů dovezených k odlakování. Termické čistící zařízení pro odstraňování nátěrů TD 70 bude opatřeno hořáky na zemní plyn 2x270 kw a spalinovým výměníkem tepla 120 kw. Spotřeba ZP se předpokládá cca 700 m3/den, max m3/rok. 3.3 ÚDAJE O SMĚNNOSTI Plynová kotelna U kotelny je předpokládán pochůzkový režim s občasnou obsluhou či kontrolou kotle. Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování Dvousměnný provoz, v každé směně jeden pracovník. 3.4 OSTATNÍ ÚDAJE Plynová kotelna - tepelná energie Tepelná energie přiváděná z externího zdroje není potřebná. Příkon el. energie v PD neuveden. Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování Tepelná energie přiváděná z externího zdroje není potřebná. Příkon el. energie činí 4,5 kw. 4. POPIS ZAŘÍZENÍ ad popis používané technologie - technologického zařízení Popis zařízení akce obsahuje tento odborný posudek v části (Popis projektové dokumentace) a části 3. (Charakteristika). Strana 18

19 ad komín V rámci akce má každý zdroj samostatný výduch do atmosféry: Plynová kotelna Spaliny z plynového kotle budou zavedeny do nového ocelového komínu vyvedeného nad střechu kotelny výše 5 m. Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování Spaliny budou zavedeny do stávajícího cihlového komínu bývalé kotelny (zdroj Mototechna s.p) o výši 32 m. ad popis zařízení ke snižování emisí Plynová kotelna Zařízení ke snižování emisí není instalováno. Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování A - snižování emisí tuhých znečišťujících látek (TZL) Zařízení ke snižování emisí TZL není instalováno. B - snižování emisí plynných látek Termické čistící zařízení TD 70 pro odstraňování nátěrů je tvořeno dvěmi komorami se samostatnými plynovými hořáky. Díly pokryté nepotřebnými nátěry jež se mají odstranit se na vozíku zavezou do vstupní komory při zamezení vstupu atmosférického kyslíku. Primární (vstupní) komora je poté vyhřáta na teplotu v rozsahu C, přičemž dochází k emisi plynů, které jsou po zavedení do druhé (dopalovací) komory při teplotě 850 C a určené době setrvání spáleny. Dopalovací komora funguje jako zařízení ke snižování plynných emisí. C - snižování emisí pachu Zařízení ke snižování emisí pachu není instalováno. Při bezchybném provozu zařízení, dostatečné teplotě minimálně teplotě 850 C a době setrvání v dopalovací komoře by mělo dojít k dokonalému spalování a obtěžující zápach by neměl vzniknout. ad typ, název a adresa jeho výrobce Pro akci není relevantní - emise plynných látek jsou snižovány (spalovány) v dopalovací komoře, která je nedílnou součástí zdroje "Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování". 5. EMISNÍ CHARAKTERISTIKA ZDROJE 5.1 NAMĚŘENÉ HODNOTY EMISÍ Ve vztahu k akci "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" nebyly použity měřící protokoly. Autorizované měření emisí bude provedeno až po realizaci. 5.2 VYPOČTENÉ HODNOTY EMISÍ Plynová kotelna Údaje o množství spalin a emisích škodlivin PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" neobsahuje uvádí se pouze roční spotřeba paliva zemního plynu ve výši m3/rok. Strana 19

20 Pro účely modelování imisních příspěvků byly vypočteny hmotnostní toky emisí ze specifických emisních limitů legislativně stanovených Nařízením vlády č.146/2007 Sb.ze dne 30. května 2007 o emisních limitech a dalších podmínkách provozování spalovacích stacionárních zdrojů znečišťování ovzduší. Emisní limity platí pro uvedený jmenovitý tepelný výkon zdroje a jsou vztažené na normální stavové podmínky, suchý plyn a referenční obsahu kyslíku 11%. Specifické emisní limity jsou následující: NOx SO2 CO TZL 200 mg/m3 35 mg/m3 100 mg/m3 - mg/m3 Termické čistící zařízení TD 70 pro odstraňování nátěrů odlakování Údaje o množství spalin a emisích škodlivin PD "Rekonstrukce kotelny záměna kotlů na pevná paliva za kotel spalující zemní plyn na pozemcích č.p.st.1230/3 a 1230/1 v k.ú.volyně" neobsahuje uvádí se pouze roční spotřeba paliva zemního plynu ve výši max m3/rok a váha nátěrových hmot odstraňovaných z dílů určených k odlakování toto množství nátěrů, které se zařízením bude likvidovat činí kg/rok. Pro účely modelování imisních příspěvků byly vypočteny hmotnostní toky emisí z obecných emisních limitů, tak jak je stanovuje Vyhláška 205/2009 Sb., ze dne 23. června 2009 o zjišťování emisí ze stacionárních zdrojů a o provedení některých dalších ustanovení zákona o ochraně ovzduší. NOx SO2 CO TZL TOC 500 mg/m mg/m3 800 mg/m3 200 mg/m3 pro hmotnostní tok =< 2500 g/h) 50 mg/m3 6. PROVÁDĚCÍ PRÁVNÍ PŘEDPIS 6.1 NÁVRH ZAŘAZENÍ UVEDENÉ TECHNOLOGIE Zákon č.86/2002 Sb. o ochraně ovzduší a o změně některých dalších zákonů (zákon o ovzduší) v 4 uvádí ve vztahu k zařazování (kategorizaci) stacionárních zdrojů znečišťování ovzduší následující: Odstavec (3): Stacionární zdroj znečišťování ovzduší (dále jen "stacionární zdroj") je zařízení spalovacího nebo jiného technologického procesu, které znečišťuje nebo může znečišťovat ovzduší, dále šachta, lom a jiná plocha s možností zapaření, hoření nebo úletu znečišťujících látek, jakož i plocha, na které jsou prováděny práce nebo činnosti, které způsobují nebo mohou způsobovat znečišťování ovzduší, dále sklad a skládka paliv, surovin, produktů, odpadů a další obdobné zařízení nebo činnost. Odstavec (4): Stacionární zdroje se dělí: a) podle míry svého vlivu na kvalitu ovzduší na kategorie 1. zvláště velké 2. velké 3. střední 4. malé Strana 20
