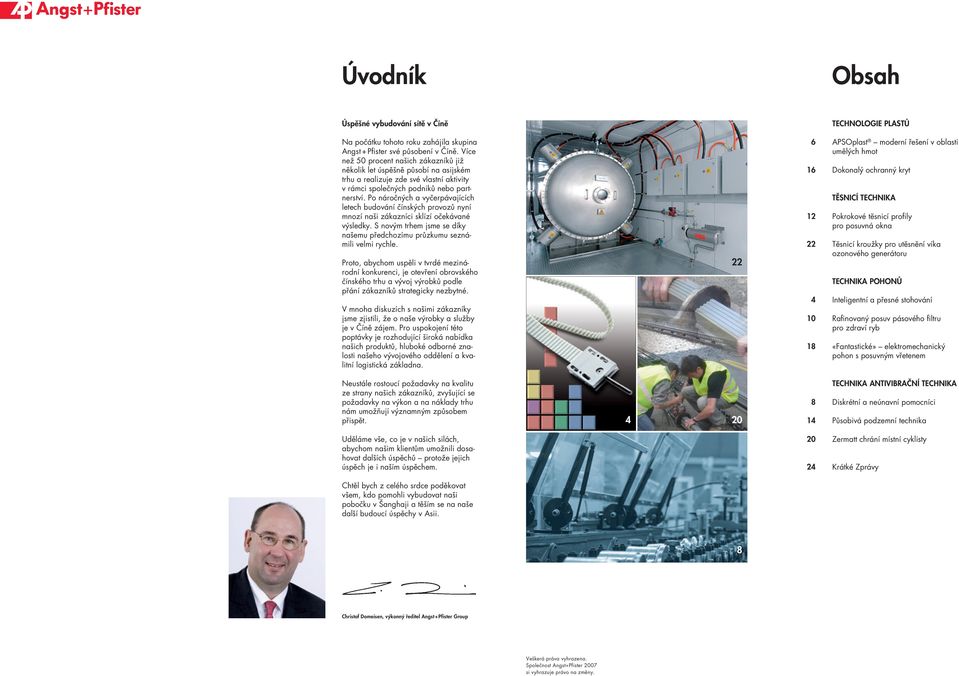

2 Úvodník Obsah Úspěšné vybudování sítě v Číně TECHNOLOGIE PLASTŮ Na počátku tohoto roku zahájila skupina Angst + Pfister své působení v Číně. Více ž 5 procent našich zákazníků již několik let úspěšně působí na asijském trhu a realizuje zde své vlastní aktivity v rámci společných podniků bo partrství. Po náročných a vyčerpávajících letech budování čínských provozů nyní mnozí naši zákazníci sklízí očekávané výsledky. S novým trhem jsme se díky našemu předchozímu průzkumu seznámili velmi rychle. Proto, abychom uspěli v tvrdé mezinárodní konkurenci, je otevření obrovského čínského trhu a vývoj výrobků podle přání zákazníků strategicky zbytné. V mnoha diskuzích s našimi zákazníky jsme zjistili, že o naše výrobky a služby je v Číně zájem. Pro uspokojení této poptávky je rozhodující široká nabídka našich produktů, hluboké odborné znalosti našeho vývojového oddělení a kvalitní logistická základna APSOplast moderní řešení v oblasti umělých hmot Dokonalý ochranný kryt TĚSNICÍ TECHNIKA Pokrokové tĕsnicí profily pro posuvná okna Tĕsnicí kroužky pro utĕsnĕní víka ozonového gerátoru TECHNIKA POHONŮ Inteligentní a přesné stohování Rafinovaný posuv pásového filtru pro zdraví ryb «Fantastické» elektromechanický pohon s posuvným vřetem Neustále rostoucí požadavky na kvalitu ze strany našich zákazníků, zvyšující se požadavky na výkon a na náklady trhu nám umožňují významným způsobem přispět TECHNIKA ANTIVIBRAČNÍ TECHNIKA Diskrétní a únavní pomocníci Působivá podzemní technika Uděláme vše, co je v našich silách, abychom našim klientům umožnili dosahovat dalších úspěchů protože jejich úspěch je i naším úspěchem Zermatt chrání místní cyklisty Krátké Zprávy Chtěl bych z celého srdce poděkovat všem, kdo pomohli vybudovat naši pobočku v Šanghaji a těším se na naše další budoucí úspěchy v Asii. 8 Christof Domeisen, výkonný ředitel Angst+Pfister Group Veškerá práva vyhrazena. Společnost Angst+Pfister 27 si vyhrazuje právo na změny.

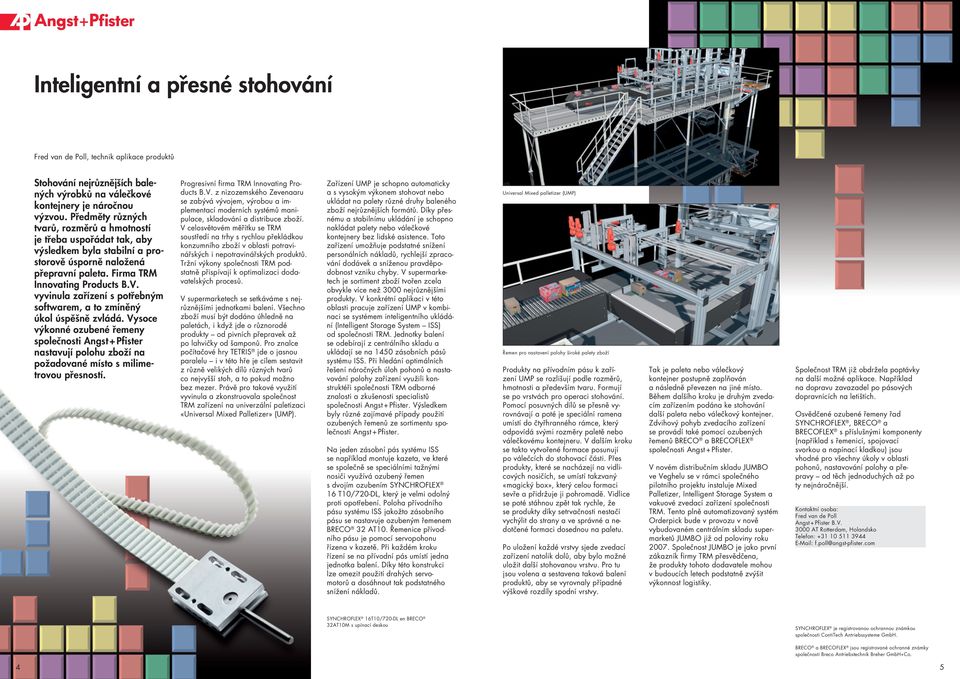

3 Inteligentní a přesné stohování Fred van de Poll, technik aplikace produktů Stohování jrůznějších bale - n ých výrobků na válečkové kontejry je náročnou výzvou. Předměty různých tvarů, rozměrů a hmotností je třeba uspořádat tak, aby výsledkem byla stabilní a prostorově úsporně naložená přepravní paleta. Firma TRM Innovating Products B.V. vyvinula zařízení s potřebným softwarem, a to zmíněný úkol úspěšně zvládá. Vysoce výkonné ozubené řemeny společnosti Angst + Pfister nastavují polohu zboží na požadované místo s milimetrovou přesností. Progresivní firma TRM Innovating Products B.V. z nizozemského Zevenaaru se zabývá vývojem, výrobou a implementací moderních systémů mani - pulace, skladování a distribuce zboží. V celosvětovém měřítku se TRM soustředí na trhy s rychlou překládkou konzumního zboží v oblasti potravinářských i potravinářských produktů. Tržní výkony společnosti TRM pod - statně přispívají k optimalizaci doda - vatelských procesů. V supermarketech se setkáváme s j - různějšími jednotkami balení. Všechno zboží musí být dodáno úhledně na paletách, i když jde o různorodé produkty od pivních přepravek až po lahvičky od šamponů. Pro znalce počítačové hry TETRIS jde o jasnou paralelu i v této hře je cílem sestavit z různě velikých dílů různých tvarů co jvyšší stoh, a to pokud možno bez mezer. Právě pro takové využití vyvinula a zkonstruovala společnost TRM zařízení na univerzální paletizaci «Universal Mixed Palletizer» (UMP). Zařízení UMP je schopno automaticky a s vysokým výkom stohovat bo ukládat na palety různé druhy baleného zboží jrůznějších formátů. Díky přesnému a stabilnímu ukládání je schopno nakládat palety bo válečkové kontejry bez lidské asistence. Toto zařízení umožňuje podstatné snížení personálních nákladů, rychlejší zpracování dodávek a sníženou pravděpo - dobnost vzniku chyby. V supermarketech je sortiment zboží tvořen zcela obvykle více ž 3 jrůznějšími produkty. V konkrétní aplikaci v této oblasti pracuje zařízení UMP v kombinaci se systémem inteligentního ukládání (Intelligent Storage System ISS) od společnosti TRM. Jednotky balení se odebírají z centrálního skladu a ukládají se na 145 zásobních pásů systému ISS. Při hledání optimálních řešení náročných úloh pohonů a nastavování polohy zařízení využili konstruktéři společnosti TRM odborné znalosti a zkušenosti specialistů společnosti Angst + Pfister. Výsledkem byly různé zajímavé případy použití ozubených řemenů ze sortimentu společnosti Angst + Pfister. Na jeden zásobní pás systému ISS se například montuje kazeta, ve které se společně se speciálními tažnými nosiči využívá ozubený řemen s dvojím ozubením SYNCHROFLEX 16 T1/72-DL, který je velmi odolný proti opotřebení. Poloha přívodního pásu systému ISS jakožto zásobního pásu se nastavuje ozubeným řemem BRECO 32 AT1. Řemenice přívod - ního pásu je pomocí servopohonu řízena v kazetě. Při každém kroku řízení se na přívodní pás umístí jedna jednotka balení. Díky této konstrukci lze omezit použití drahých servo - motorů a dosáhnout tak podstatného snížení nákladů. Universal Mixed palletizer (UMP) Řemen pro nastavení polohy široké palety zboží Produkty na přívodním pásu k zaří - zení UMP se rozlišují podle rozměrů, hmotnosti a především tvaru. Formují se po vrstvách pro operaci stohování. Pomocí posuvných dílů se přesně vy - rovnávají a poté je speciální ramena umístí do čtyřhranného rámce, který odpovídá svými rozměry paletě bo válečkovému kontejru. V dalším kroku se takto vytvořené formace posunují po válečcích do stohovací části. Přes produkty, které se nacházejí na vidlicových nosičích, se umístí takzvaný «magický box», který celou formaci sevře a přidržuje ji pohromadě. Vidlice se poté stáhnou zpět tak rychle, že se produkty díky setrvačnosti stačí vychýlit do strany a ve správné a dotčené formaci dosednou na paletu. Po uložení každé vrstvy sjede zvedací zařízení natolik dolů, aby bylo možné uložit další stohovanou vrstvu. Pro tu jsou volena a sestavena taková balení produktů, aby se vyrovnaly případné výškové rozdíly spodní vrstvy. Tak je paleta bo válečkový kontejr postupně zaplňován a následně převezen na jiné místo. Během dalšího kroku je druhým zvedacím zařízením podána ke stohování další paleta bo válečkový kontejr. Zdvihový pohyb zvedacího zařízení se provádí také pomocí ozubených řemenů BRECO a BRECOFLEX společnosti Angst + Pfister. V novém distribučním skladu JUMBO ve Veghelu se v rámci společného pilotního projektu instaluje Mixed Palletizer, Intelligent Storage System a vakuové zvedací zařízení společnosti TRM. Tento plně automatizovaný systém Orderpick bude v provozu v nově vybudovaném centrálním skladu supermarketů JUMBO již od poloviny roku 27. Společnost JUMBO je jako první zákazník firmy TRM přesvědčena, že produkty tohoto dodavatele mohou v budoucích letech podstatně zvýšit výkonnost logistiky. Společnost TRM již obdržela poptávky na další možné aplikace. Například na dopravu zavazadel po pásových dopravnících na letištích. Osvědčené ozubené řemeny řad SYNCHROFLEX, BRECO a BRECOFLEX s příslušnými komponty (například s řemenicí, spojovací svorkou a napínací kladkou) jsou vhodné pro všechny úkoly v oblasti pohonů, nastavování polohy a pře - pravy od těch jednoduchých až po ty jnáročnější. Fred van de Poll Angst + Pfister B.V. 3 AT Rotterdam, Holandsko Telefon: f.poll@angst-pfister.com SYNCHROFLEX 16T1/72-DL en BRECO 32AT1M s upínací deskou SYNCHROFLEX je registrovanou ochrannou známkou společnosti ContiTech Antriebssysteme GmbH. BRECO a BRECOFLEX jsou registrované ochranné známky společnosti Breco Antriebstechnik Breher GmbH+Co. 4 5

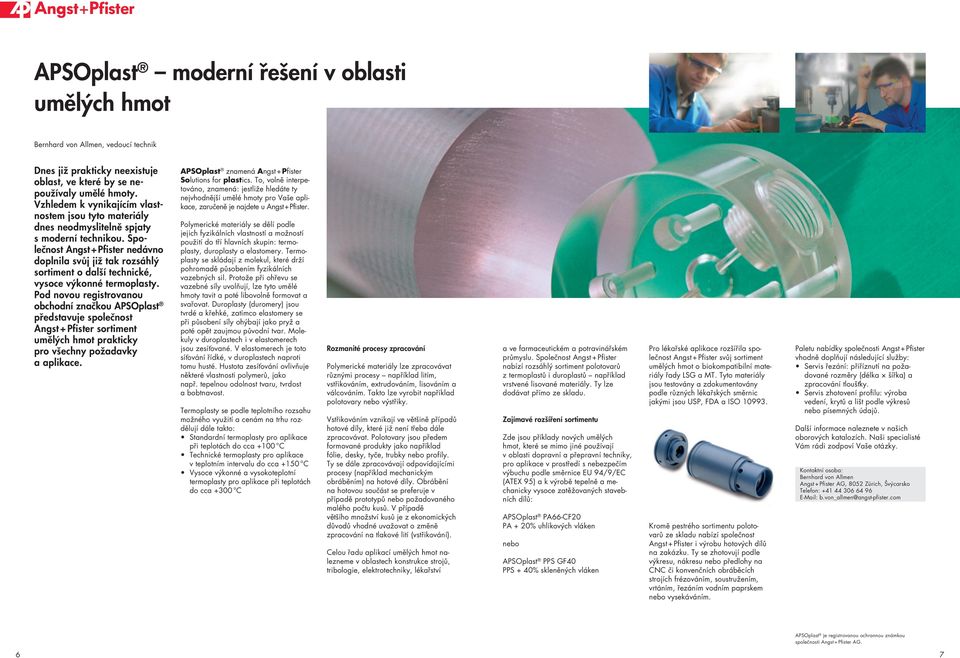

4 APSOplast moderní řešení v oblasti umělých hmot Bernhard von Allmen, vedoucí technik Ds již prakticky existuje oblast, ve které by se používaly umělé hmoty. Vzhledem k vynikajícím vlastnostem jsou tyto materiály ds odmyslitelně spjaty s moderní technikou. Společnost Angst + Pfister dávno doplnila svůj již tak rozsáhlý sortiment o další technické, vysoce výkonné termoplasty. Pod novou registrovanou obchodní značkou APSOplast představuje společnost Angst + Pfister sortiment umělých hmot prakticky pro všechny požadavky a aplikace. APSOplast znamená Angst + Pfister Solutions for plastics. To, volně interpetováno, znamená: jestliže hledáte ty jvhodnější umělé hmoty pro Vaše aplikace, zaručeně je najdete u Angst + Pfister. Polymerické materiály se dělí podle jejich fyzikálních vlastností a možností použití do tří hlavních skupin: termoplasty, duroplasty a elastomery. Termoplasty se skládají z molekul, které drží pohromadě působením fyzikálních vazebných sil. Protože při ohřevu se vazebné síly uvolňují, lze tyto umělé hmoty tavit a poté libovolně formovat a svařovat. Duroplasty (duromery) jsou tvrdé a křehké, zatímco elastomery se při působení síly ohýbají jako pryž a poté opět zaujmou původní tvar. Molekuly v duroplastech i v elastomerech jsou zesíťované. V elastomerech je toto síťování řídké, v duroplastech naproti tomu husté. Hustota zesíťování ovlivňuje některé vlastnosti polymerů, jako např. tepelnou odolnost tvaru, tvrdost a bobtnavost. Termoplasty se podle teplotního rozsahu možného využití a cenám na trhu roz - dělují dále takto: Standardní termoplasty pro aplikace při teplotách do cca +1 C Technické termoplasty pro aplikace v teplotním intervalu do cca +15 C Vysoce výkonné a vysokoteplotní termoplasty pro aplikace při teplotách do cca +3 C Rozmanité procesy zpracování Polymerické materiály lze zpracovávat různými procesy například litím, vstřikováním, extrudováním, lisováním a válcováním. Takto lze vyrobit například polotovary bo výstřiky. Vstřikováním vznikají ve většině případů hotové díly, které již ní třeba dále zpracovávat. Polotovary jsou předem formované produkty jako například fólie, desky, tyče, trubky bo profily. Ty se dále zpracovávají odpovídajícími procesy (například mechanickým obráběním) na hotové díly. Obrábění na hotovou součást se preferuje v případě prototypů bo požadovaného malého počtu kusů. V případě většího množství kusů je z ekonomických důvodů vhodné uvažovat o změně zpracování na tlakové lití (vstřikování). Celou řadu aplikací umělých hmot nalezme v oblastech konstrukce strojů, tribologie, elektrotechniky, lékařství a ve farmaceutickém a potravinářském průmyslu. Společnost Angst + Pfister nabízí rozsáhlý sortiment polotovarů z termoplastů i duroplastů například vrstvené lisované materiály. Ty lze dodávat přímo ze skladu. Zajímavé rozšíření sortimentu Zde jsou příklady nových umělých hmot, které se mimo jiné používají v oblasti dopravní a přepravní techniky, pro aplikace v prostředí s bezpečím výbuchu podle směrnice EU 94/9/EC (ATEX 95) a k výrobě tepelně a mechanicky vysoce zatěžovaných stavebních dílů: APSOplast PA66-CF2 PA + 2% uhlíkových vláken bo APSOplast PPS GF4 PPS + 4% skleněných vláken Pro lékařské aplikace rozšířila společnost Angst + Pfister svůj sortiment umělých hmot o biokompatibilní materiály řady LSG a MT. Tyto materiály jsou testovány a zdokumentovány podle různých lékařských směrnic jakými jsou USP, FDA a ISO Kromě pestrého sortimentu poloto - varů ze skladu nabízí společnost Angst + Pfister i výrobu hotových dílů na zakázku. Ty se zhotovují podle výkresu, nákresu bo předlohy na CNC či konvenčních obráběcích strojích frézováním, soustružením, vrtáním, řezáním vodním paprskem bo vysekáváním. Paletu nabídky společnosti Angst + Pfister vhodně doplňují následující služby: Servis řezání: přiříznutí na poža - dované rozměry (délka šířka) a zpracování tloušťky. Servis zhotovení profilu: výroba vedení, krytů a lišt podle výkresů bo písemných údajů. Další informace nalezte v našich oborových katalozích. Naši specialisté Vám rádi zodpoví Vaše otázky. Bernhard von Allmen Angst + Pfister AG, 852 Zürich, Švýcarsko Telefon: b.von_allmen@angst-pfister.com APSOplast je registrovanou ochrannou známkou společnosti Angst + Pfister AG. 6 7

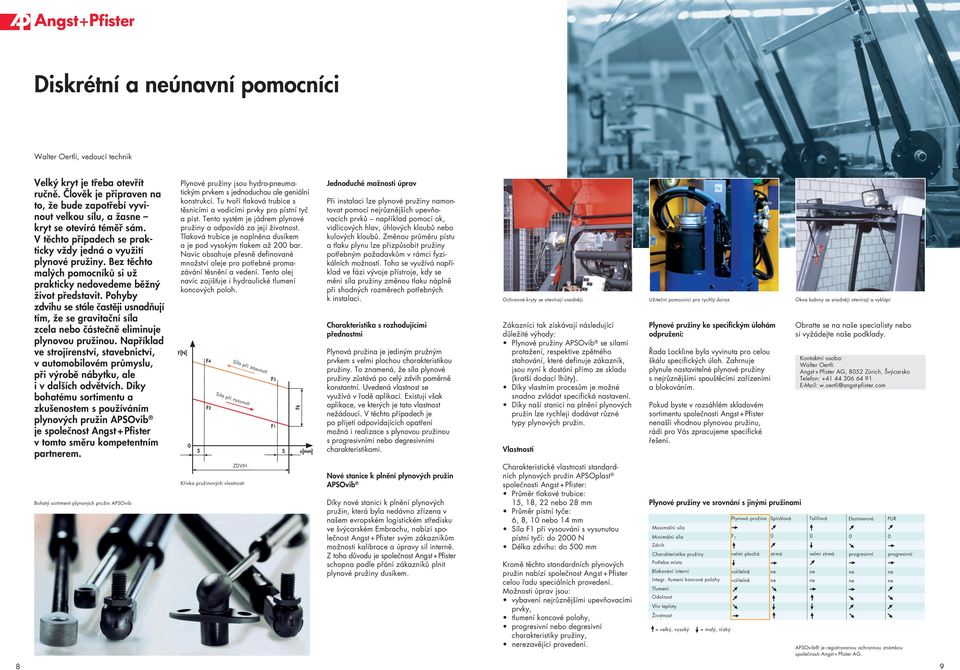

5 Diskrétní a únavní pomocníci Walter Oertli, vedoucí technik Velký kryt je třeba otevřít ručně. Člověk je připraven na to, že bude zapotřebí vyvinout velkou sílu, a žas kryt se otevírá téměř sám. V těchto případech se prakticky vždy jedná o využití plynové pružiny. Bez těchto malých pomocníků si už prakticky dovedeme běžný život představit. Pohyby zdvihu se stále častěji usnadňují tím, že se gravitační síla zcela bo částečně eliminuje plynovou pružinou. Například ve strojírenství, stavebnictví, v automobilovém průmyslu, při výrobě nábytku, ale i v dalších odvětvích. Díky bohatému sortimentu a zkušenostem s používáním plynových pružin APSOvib je společnost Angst + Pfister v tomto směru kompetentním partrem. Plynové pružiny jsou hydro-pumatickým prvkem s jednoduchou ale geniální konstrukcí. Tu tvoří tlaková trubice s těsnicími a vodicími prvky pro pístní tyč a píst. Tento systém je jádrem plynové pružiny a odpovídá za její životnost. Tlaková trubice je naplněna dusíkem a je pod vysokým tlakem až 2 bar. Navíc obsahuje přesně definované množství oleje pro potřebné promazávání těsnění a vedení. Tento olej navíc zajišťuje i hydraulické tlumení koncových poloh. F N F4 F2 Síla při vysunutí Síla při zasunutí F3 F1 5 5 FR s mm Jednoduché možnosti úprav Při instalaci lze plynové pružiny namontovat pomocí jrůznějších upevňo - vacích prvků například pomocí ok, vidlicových hlav, úhlových kloubů bo kulových kloubů. Změnou průměru pístu a tlaku plynu lze přizpůsobit pružiny potřebným požadavkům v rámci fyzi - kálních možností. Toho se využívá například ve fázi vývoje přístroje, kdy se mění síla pružiny změnou tlaku náplně při shodných rozměrech potřebných k instalaci. Charakteristika s rozhodujícími přednostmi Plynová pružina je jediným pružným prvkem s velmi plochou charakteristikou pružiny. To znamená, že síla plynové pružiny zůstává po celý zdvih poměrně konstantní. Uvedená vlastnost se využívá v řadě aplikací. Existují však aplikace, ve kterých je tato vlastnost žádoucí. V těchto případech je po přijetí odpovídajících opatření možná i realizace s plynovou pružinou s progresivními bo degresivními charakteristikami. Ochranné kryty se otevírají snadněji Zákazníci tak získávají následující důležité výhody: Plynové pružiny APSOvib se silami protažení, respektive zpětného stahování, které definuje zákazník, jsou nyní k dostání přímo ze skladu (kratší dodací lhůty). Díky vlastním procesům je možné snadno zvládat specifická nastavení. Díky naší stanici na plnění plynových pružin lze rychleji dodávat různé typy plynových pružin. Vlastnosti Užiteční pomocníci pro rychlý doraz Plynové pružiny ke specifickým úlohám odpružení: Řada Lockli byla vyvinuta pro celou škálu specifických úloh. Zahrnuje plynule nastavitelné plynové pružiny s jrůznějšími spouštěcími zařízeními a blokováním. Pokud byste v rozsáhlém skladovém sortimentu společnosti Angst + Pfister našli vhodnou plynovou pružinu, rádi pro Vás zpracujeme specifické řešení. Okna kabiny se snadněji otevírají a vyklápí Obratte se na naše specialisty bo si vyžádejte naše podklady. Walter Oertli Angst + Pfister AG, 852 Zürich, Švýcarsko Telefon: w.oertli@angst-pfister.com Bohatý sortiment plynových pružin APSOvib ZDVIH Křivka pružinových vlastností Nové stanice k plnění plynových pružin APSOvib Díky nové stanici k plnění plynových pružin, která byla dávno zřízena v našem evropském logistickém středisku ve švýcarském Embrachu, nabízí společnost Angst + Pfister svým zákazníkům možnosti kalibrace a úpravy sil interně. Z toho důvodu je společnost Angst + Pfister schopna podle přání zákazníků plnit plynové pružiny dusíkem. Charakteristické vlastnosti standardních plynových pružin APSOplast společnosti Angst + Pfister: Průměr tlakové trubice: 15, 18, 22 bo 28 mm Průměr pístní tyče: 6, 8, 1 bo 14 mm Síla F1 při vysouvání s vysunutou pístní tyčí: do 2 N Délka zdvihu: do 5 mm Kromě těchto standardních plynových pružin nabízí společnost Angst + Pfister celou řadu speciálních provedení. Možnosti úprav jsou: vybavení jrůznějšími upevňovacími prvky, tlumení koncové polohy, progresivní bo degresivní charakteristiky pružiny, rezavějící provedení. Plynové pružiny ve srovnání s jinými pružinami Maximální síla Minimální síla Zdvih Charakteristika pružiny Potřeba místa Blokování interní Integr. tlumení koncové polohy Tlumení Odolnost Vliv teploty Životnost = velký, vysoký = malý, nízký Plynová pružina Spirálová F 1 velmi plochá volitelně volitelně strmá Talířová velmi strmá Elastomerová progresivní PUR progresivní APSOvib je registrovanou ochrannou známkou společnosti Angst + Pfister AG. 8 9

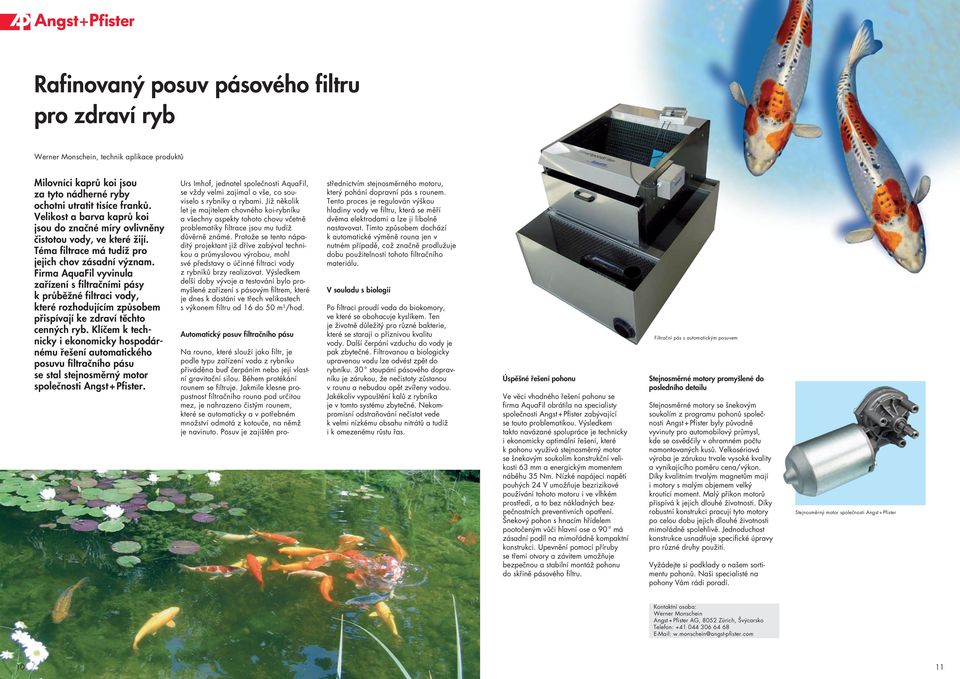

6 Rafinovaný posuv pásového filtru pro zdraví ryb Werr Monschein, technik aplikace produktů Milovníci kaprů koi jsou za tyto nádherné ryby ochotni utratit tisíce franků. Velikost a barva kaprů koi jsou do značné míry ovlivněny čistotou vody, ve které žijí. Téma filtrace má tudíž pro jejich chov zásadní význam. Firma AquaFil vyvinula zařízení s filtračními pásy k průběžné filtraci vody, které rozhodujícím způsobem přispívají ke zdraví těchto cenných ryb. Klíčem k tech - nicky i ekonomicky hospodárnému řešení automatického posuvu filtračního pásu se stal stejnosměrný motor společnosti Angst + Pfister. Urs Imhof, jednatel společnosti AquaFil, se vždy velmi zajímal o vše, co souviselo s rybníky a rybami. Již několik let je majitelem chovného koi-rybníku a všechny aspekty tohoto chovu včetně problematiky filtrace jsou mu tudíž důvěrně známé. Protože se tento nápaditý projektant již dříve zabýval technikou a průmyslovou výrobou, mohl své představy o účinné filtraci vody z rybníků brzy realizovat. Výsledkem delší doby vývoje a testování bylo promyšlené zařízení s pásovým filtrem, které je ds k dostání ve třech velikostech s výkom filtru od 16 do 5 m 3 /hod. Automatický posuv filtračního pásu Na rouno, které slouží jako filtr, je podle typu zařízení voda z rybníku přiváděna buď čerpáním bo její vlastní gravitační silou. Během protékání roum se filtruje. Jakmile kles propustnost filtračního rouna pod určitou mez, je nahrazeno čistým roum, které se automaticky a v potřebném množství odmotá z kotouče, na němž je navinuto. Posuv je zajištěn prostřednictvím stejnosměrného motoru, který pohání dopravní pás s roum. Tento proces je regulován výškou hladiny vody ve filtru, která se měří dvěma elektrodami a lze ji libolně nastavovat. Tímto způsobem dochází k automatické výměně rouna jen v nutném případě, což značně prodlužuje dobu použitelnosti tohoto filtračního materiálu. V souladu s biologií Po filtraci proudí voda do biokomory, ve které se obohacuje kyslíkem. Ten je životně důležitý pro různé bakterie, které se starají o příznivou kvalitu vody. Další čerpání vzduchu do vody je pak zbytečné. Filtrovanou a biologicky upravenou vodu lze odvést zpět do rybníku. 3 stoupání pásového dopravníku je zárukou, že čistoty zůstanou v rounu a budou opět zvířeny vodou. Jakékoliv vypouštění kalů z rybníka je v tomto systému zbytečné. Nekom - promisní odstraňování čistot vede k velmi nízkému obsahu nitrátů a tudíž i k omezenému růstu řas. Úspěšné řešení pohonu Ve věci vhodného řešení pohonu se firma AquaFil obrátila na specialisty společnosti Angst + Pfister zabývající se touto problematikou. Výsledkem takto navázané spolupráce je technicky i ekonomicky optimální řešení, které k pohonu využívá stejnosměrný motor se škovým soukolím konstrukční veli - kosti 63 mm a ergickým momentem náběhu 35 Nm. Nízké napájecí napětí pouhých 24 V umožňuje bezrizikové používání tohoto motoru i ve vlhkém prostředí, a to bez nákladných bezpečnostních preventivních opatření. Škový pohon s hnacím hřídelem pootočeným vůči hlavní ose o 9 má zásadní podíl na mimořádně kompaktní konstrukci. Upevnění pomocí příruby se třemi otvory a závitem umožňuje bezpečnou a stabilní montáž pohonu do skříně pásového filtru. Filtrační pás s automatickým posuvem Stejnosměrné motory promyšlené do posledního detailu Stejnosměrné motory se škovým soukolím z programu pohonů společ - nosti Angst + Pfister byly původně vyvinuty pro automobilový průmysl, kde se osvědčily v ohromném počtu namontovaných kusů. Velkosériová výroba je zárukou trvale vysoké kvality a vynikajícího poměru cena/výkon. Díky kvalitním trvalým magtům mají i motory s malým objemem velký kroutící moment. Malý příkon motorů přispívá k jejich dlouhé životnosti. Díky robustní konstrukci pracují tyto motory po celou dobu jejich dlouhé životnosti mimořádně spolehlivě. Jednoduchost konstrukce usnadňuje specifické úpravy pro různé druhy použití. Vyžádejte si podklady o našem sorti - mentu pohonů. Naši specialisté na pohony Vám rádi poradí. Stejnosměrný motor společnosti Angst + Pfister Werr Monschein Angst + Pfister AG, 852 Zürich, Švýcarsko Telefon: w.monschein@angst-pfister.com 1 11

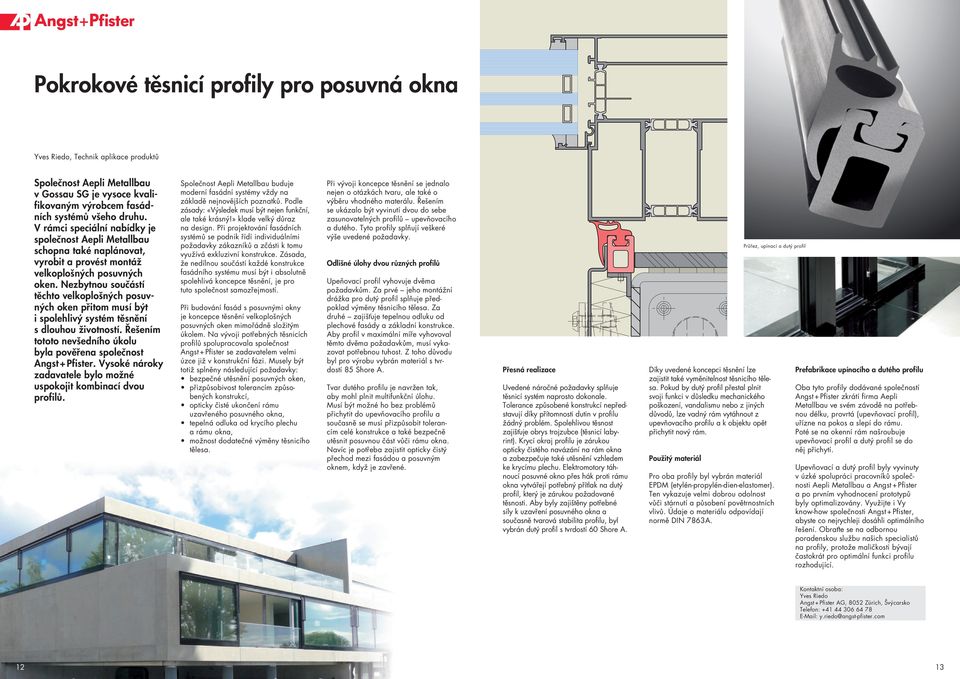

7 Pokrokové těsnicí profily pro posuvná okna Yves Riedo, Technik aplikace produktů Společnost Aepli Metallbau v Gossau SG je vysoce kvali - fikovaným výrobcem fasádních systémů všeho druhu. V rámci speciální nabídky je společnost Aepli Metallbau schopna také naplánovat, vyrobit a provést montáž velkoplošných posuvných oken. Nezbytnou součástí těchto velkoplošných posuv - ných oken přitom musí být i spolehlivý systém těsnění s dlouhou životností. Řešením tototo všedního úkolu byla pověřena společnost Angst + Pfister. Vysoké nároky zadavatele bylo možné uspokojit kombinací dvou profilů. Společnost Aepli Metallbau buduje moderní fasádní systémy vždy na základě jnovějších poznatků. Podle zásady: «Výsledek musí být jen funkční, ale také krásný!» klade velký důraz na design. Při projektování fasádních systémů se podnik řídí individuálními požadavky zákazníků a zčásti k tomu využívá exkluzivní konstrukce. Zásada, že dílnou součástí každé konstrukce fasádního systému musí být i absolutně spolehlivá koncepce těsnění, je pro tuto společnost samozřejmostí. Při budování fasád s posuvnými okny je koncepce těsnění velkoplošných posuvných oken mimořádně složitým úkolem. Na vývoji potřebných těsnicích profilů spolupracovala společnost Angst + Pfister se zadavatelem velmi úzce již v konstrukční fázi. Musely být totiž splněny následující požadavky: bezpečné utěsnění posuvných oken, přizpůsobivost tolerancím způsobených konstrukcí, opticky čisté ukončení rámu uzavřeného posuvného okna, tepelná odluka od krycího plechu a rámu okna, možnost dodatečné výměny těsnicího tělesa. Při vývoji koncepce těsnění se jednalo jen o otázkách tvaru, ale také o výběru vhodného materálu. Řešením se ukázalo být vyvinutí dvou do sebe zasunovatelných profilů upevňovacího a dutého. Tyto profily splňují veškeré výše uvedené požadavky. Odlišné úlohy dvou různých profilů Upeňovací profil vyhovuje dvěma požadavkům. Za prvé jeho montážní drážka pro dutý profil splňuje před - poklad výměny těsnicího tělesa. Za druhé zajišťuje tepelnou odluku od plechové fasády a základní konstrukce. Aby profil v maximální míře vyhovoval těmto dvěma požadavkům, musí vykazovat potřebnou tuhost. Z toho důvodu byl pro výrobu vybrán materiál s tvr - dostí 85 Shore A. Tvar dutého profilu je navržen tak, aby mohl plnit multifunkční úlohu. Musí být možné ho bez problémů přichytit do upevňovacího profilu a současně se musí přizpůsobit toleran - cím celé konstrukce a také bezpečně utěsnit posuvnou část vůči rámu okna. Navíc je potřeba zajistit opticky čistý přechod mezi fasádou a posuvným okm, když je zavřené. Přesná realizace Uvedené náročné požadavky splňuje těsnicí systém naprosto dokonale. Tolerance způsobené konstrukcí představují díky přítomnosti dutin v profilu žádný problém. Spolehlivou těsnost zajišťuje obrys trojzubce (těsnicí labyrint). Krycí okraj profilu je zárukou opticky čistého navázání na rám okna a zabezpečuje také utěsnění vzhledem ke krycímu plechu. Elektromotory táh - noucí posuvné okno přes hák proti rámu okna vytvářejí potřebný přítlak na dutý profil, který je zárukou požadované těsnosti. Aby byly zajištěny potřebné síly k uzavření posuvného okna a současně tvarová stabilita profilu, byl vybrán dutý profil s tvrdostí 6 Shore A. Díky uvedené koncepci těsnění lze zajistit také vyměnitelnost těsnicího tělesa. Pokud by dutý profil přestal plnit svoji funkci v důsledku mechanického poškození, vandalismu bo z jiných důvodů, lze vadný rám vytáhnout z upevňovacího profilu a k objektu opět přichytit nový rám. Použitý materiál Průřez, upínací a dutý profil Pro oba profily byl vybrán materiál EPDM (etylén-propylén-dien-elastomer). Ten vykazuje velmi dobrou odolnost vůči stárnutí a působení povětrnostních vlivů. Údaje o materiálu odpovídají normě DIN 7863A. Prefabrikace upínacího a dutého profilu Oba tyto profily dodávané společností Angst + Pfister zkrátí firma Aepli Metallbau ve svém závodě na potřebnou délku, provrtá (upevňovací profil), uříz na pokos a slepí do rámu. Poté se na okenní rám našroubuje upevňovací profil a dutý profil se do něj přichytí. Upevňovací a dutý profil byly vyvinuty v úzké spolupráci pracovníků společ - nosti Aepli Metallbau a Angst + Pfister a po prvním vyhodnocení prototypů byly optimalizovány. Využijte i Vy know-how společnosti Angst + Pfister, abyste co jrychleji dosáhli optimálního řešení. Obraťte se na odbornou poradenskou službu našich specialistů na profily, protože maličkosti bývají častokrát pro optimální funkci profilu rozhodující. Yves Riedo Angst + Pfister AG, 852 Zürich, Švýcarsko Telefon: y.riedo@angst-pfister.com 12 13

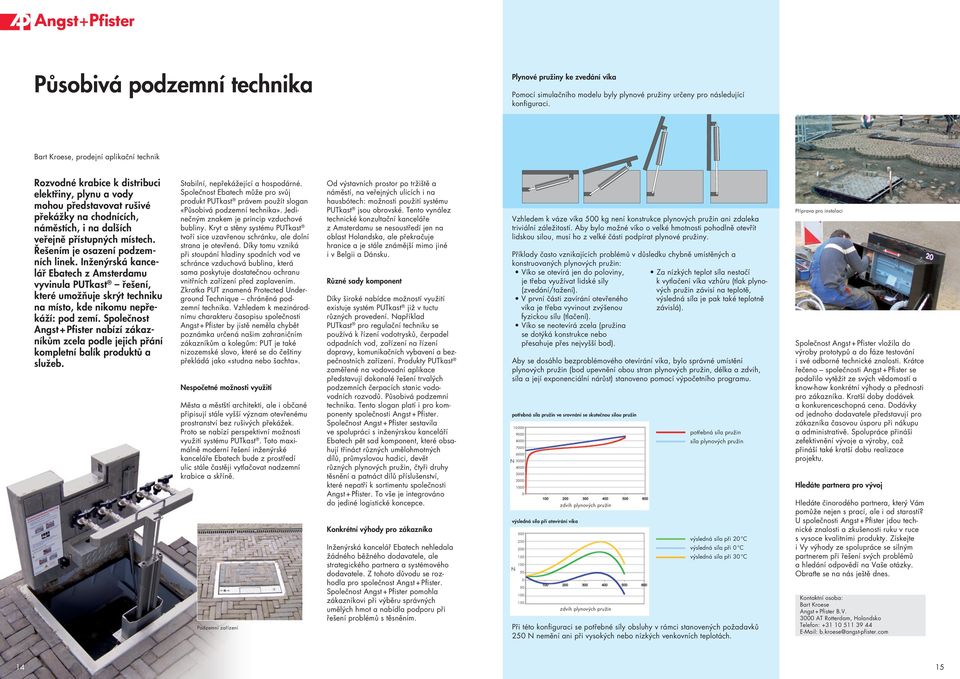

8 Působivá podzemní technika Plynové pružiny ke zvedání víka Pomocí simulačního modelu byly plynové pružiny určeny pro následující konfiguraci. Bart Kroese, prodejní aplikační technik Rozvodné krabice k distribuci elektřiny, plynu a vody mohou představovat rušivé překážky na chodnících, náměstích, i na dalších veřejně přístupných místech. Řešením je osazení podzemních lik. Inženýrská kancelář Ebatech z Amsterdamu vyvinula PUTkast řešení, které umožňuje skrýt techniku na místo, kde nikomu pře - káží: pod zemí. Společnost Angst + Pfister nabízí zákazníkům zcela podle jejich přání kompletní balík produktů a služeb. Stabilní, překážející a hospodárné. Společnost Ebatech může pro svůj produkt PUTkast právem použít slogan «Působivá podzemní technika». Jedičným znakem je princip vzduchové bubliny. Kryt a stěny systému PUTkast tvoří sice uzavřenou schránku, ale dolní strana je otevřená. Díky tomu vzniká při stoupání hladiny spodních vod ve schránce vzduchová bublina, která sama poskytuje dostatečnou ochranu vnitřních zařízení před zaplavením. Zkratka PUT znamená Protected Underground Technique chráněná pod - zemní technika. Vzhledem k mezinárodnímu charakteru časopisu společnosti Angst + Pfister by jistě měla chybět poznámka určená našim zahraničním zákazníkům a kolegům: PUT je také nizozemské slovo, které se do češtiny překládá jako «studna bo šachta». Nespočetné možnosti využití Města a městští architekti, ale i občané připisují stále vyšší význam otevřenému prostranství bez rušivých překážek. Proto se nabízí perspektivní možnosti využití systému PUTkast. Toto maximálně moderní řešení inženýrské kanceláře Ebatech bude z prostředí ulic stále častěji vytlačovat nadzemní krabice a skříně. Podzemní zařízení Od výstavních prostor po tržiště a náměstí, na veřejných ulicích i na hausbótech: možnosti použití systému PUTkast jsou obrovské. Tento vynález technické konzultační kanceláře z Amsterdamu se soustředí jen na oblast Holandska, ale překračuje hranice a je stále známější mimo jiné i v Belgii a Dánsku. Různé sady kompont Díky široké nabídce možností využití existuje systém PUTkast již v tuctu různých provedení. Například PUTkast pro regulační techniku se používá k řízení vodotrysků, čerpadel odpadních vod, zařízení na řízení dopravy, komunikačních vybavení a bezpečnostních zařízení. Produkty PUTkast zaměřené na vodovodní aplikace představují dokonalé řešení trvalých podzemních čerpacích stanic vodo - vodních rozvodů. Působivá podzemní technika. Tento slogan platí i pro komponty společnosti Angst + Pfister. Společnost Angst + Pfister sestavila ve spolupráci s inženýrskou kanceláří Ebatech pět sad kompont, které obsahují třináct různých umělohmotných dílů, průmyslovou hadici, devět různých plynových pružin, čtyři druhy těsnění a patnáct dílů příslušenství, které patří k sortimentu společnosti Angst + Pfister. To vše je integrováno do jediné logistické koncepce. Konkrétní výhody pro zákazníka Inženýrská kancelář Ebatech hledala žádného běžného dodavatele, ale strategického partra a systémového dodavatele. Z tohoto důvodu se roz - hodla pro společnost Angst + Pfister. Společnost Angst + Pfister pomohla zákazníkovi při výběru správných umělých hmot a nabídla podporu při řešení problémů s těsněním. Vzhledem k váze víka 5 kg ní konstrukce plynových pružin ani zdaleka triviální záležitostí. Aby bylo možné víko o velké hmotnosti pohodlně otevřít lidskou silou, musí ho z velké části podpírat plynové pružiny. Příklady často vznikajících problémů v důsledku chybně umístěných a konstruovaných plynových pružin: Víko se otevírá jen do poloviny, je třeba využívat lidské síly (zvedání/tažení). V první části zavírání otevřeného víka je třeba vyvinout zvýšenou fyzickou sílu (tlačení). Víko se otevírá zcela (pružina se dotýká konstrukce bo přesahuje přes jvyšší bod) N N zdvih plynových pružin zdvih plynových pružin Za nízkých teplot síla stačí k vytlačení víka vzhůru (tlak plyno - vých pružin závisí na teplotě, výsledná síla je pak také teplotně závislá). Aby se dosáhlo bezproblémového otevírání víka, bylo správné umístění plynových pružin (bod upevnění obou stran plynových pružin, délka a zdvih, síla a její exponciální nárůst) stanoveno pomocí výpočetního programu. potřebná síla pružin ve srovnání se skutečnou silou pružin výsledná síla při otevírání víka potřebná síla pružin síla plynových pružin výsledná síla při 2 C výsledná síla při C výsledná síla při 3 C Při této konfiguraci se potřebné síly obsluhy v rámci stanovených požadavků 25 N mění ani při vysokých bo nízkých venkovních teplotách. Příprava pro instalaci Společnost Angst + Pfister vložila do výroby prototypů a do fáze testování i své odborné technické znalosti. Krátce řečeno společnosti Angst + Pfister se podařilo vytěžit ze svých vědomostí a know-how konkrétní výhody a přednosti pro zákazníka. Kratší doby dodávek a konkurenceschopná cena. Dodávky od jednoho dodavatele představují pro zákazníka časovou úsporu při nákupu a administrativě. Spolupráce přináší zefektivnění vývoje a výroby, což přináší také kratší dobu realizace projektu. Hledáte partra pro vývoj Hledáte činorodého partra, který Vám pomůže jen s prací, ale i od starostí? U společnosti Angst + Pfister jdou technické znalosti a zkušenosti ruku v ruce s vysoce kvalitními produkty. Získejte i Vy výhody ze spolupráce se silným partrem při řešení svých problémů a hledání odpovědí na Vaše otázky. Obraťte se na nás ještě ds. Bart Kroese Angst + Pfister B.V. 3 AT Rotterdam, Holandsko Telefon: b.kroese@angst-pfister.com 14 15

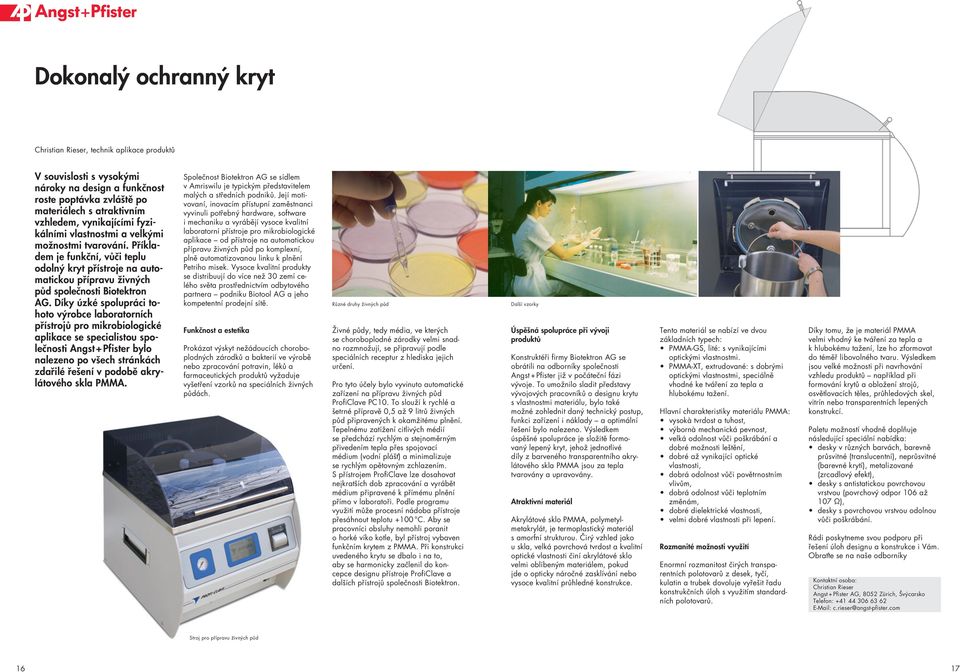

9 Dokonalý ochranný kryt Christian Rieser, technik aplikace produktů V souvislosti s vysokými nároky na design a funkčnost roste poptávka zvláště po materiálech s atraktivním vzhledem, vynikajícími fyzikálními vlastnostmi a velkými možnostmi tvarování. Příkladem je funkční, vůči teplu odolný kryt přístroje na automatickou přípravu živných půd společnosti Biotektron AG. Díky úzké spolupráci tohoto výrobce laboratorních přís trojů pro mikrobiologické aplikace se specialistou společnosti Angst + Pfister bylo nalezeno po všech stránkách zdařilé řešení v podobě akrylátového skla PMMA. Společnost Biotektron AG se sídlem v Amriswilu je typickým představitelem malých a středních podniků. Její moti - vovaní, inovacím přístupní zaměstnanci vyvinuli potřebný hardware, software i mechaniku a vyrábějí vysoce kvalitní laboratorní přístroje pro mikrobiologické aplikace od přístroje na automatickou přípravu živných půd po komplexní, plně automatizovanou linku k plnění Petriho misek. Vysoce kvalitní produkty se distribuují do více ž 3 zemí celého světa prostřednictvím odbytového partra podniku Biotool AG a jeho kompetentní prodejní sítě. Funkčnost a estetika Prokázat výskyt žádoucích choroboplodných zárodků a bakterií ve výrobě bo zpracování potravin, léků a farmaceutických produktů vyžaduje vyšetření vzorků na speciálních živných půdách. Různé druhy živných půd Živné půdy, tedy média, ve kterých se choroboplodné zárodky velmi snadno rozmnožují, se připravují podle speciálních receptur z hlediska jejich určení. Pro tyto účely bylo vyvinuto automatické zařízení na přípravu živných půd ProfiClave PC1. To slouží k rychlé a šetrné přípravě,5 až 9 litrů živných půd připravených k okamžitému plnění. Tepelnému zatížení citlivých médií se předchází rychlým a stejnoměrným přivedením tepla přes spojovací médium (vodní plášť) a minimalizuje se rychlým opětovným zchlazením. S přístrojem ProfiClave lze dosahovat jkratších dob zpracování a vyrábět médium připravené k přímému plnění přímo v laboratoři. Podle programu využití může procesní nádoba přístroje přesáhnout teplotu +1 C. Aby se pracovníci obsluhy mohli poranit o horké víko kotle, byl přístroj vybaven funkčním krytem z PMMA. Při konstrukci uvedeného krytu se dbalo i na to, aby se harmonicky začlenil do kon - cepce designu přístroje ProfiClave a dalších přístrojů společnosti Biotektron. Další vzorky Úspěšná spolupráce při vývoji produktů Konstruktéři firmy Biotektron AG se obrátili na odborníky společnosti Angst + Pfister již v počáteční fázi vývoje. To umožnilo sladit představy vývojových pracovníků o designu krytu s vlastnostmi materiálu, bylo také možné zohlednit daný technický postup, funkci zařízení i náklady a optimální řešení bylo nalezeno. Výsledkem úspěšné spolupráce je složitě formovaný lepený kryt, jehož jednotlivé díly z barveného transparentního akrylátového skla PMMA jsou za tepla tvarovány a upravovány. Atraktivní materiál Akrylátové sklo PMMA, polymetyl - metakrylát, je termoplastický materiál s amorfní strukturou. Čirý vzhled jako u skla, velká povrchová tvrdost a kvalitní optické vlastnosti činí akrylátové sklo velmi oblíbeným materiálem, pokud jde o opticky náročné zasklívání bo vysoce kvalitní průhledné konstrukce. Tento materiál se nabízí ve dvou základních typech: PMMA-GS, lité: s vynikajícími optickými vlastnostmi. PMMA-XT, extrudované: s dobrými optickými vlastnostmi, speciálně vhodné ke tváření za tepla a hlubokému tažení. Hlavní charakteristiky materiálu PMMA: vysokà tvrdost a tuhost, výbornà mechanická pevnost, velká odolnost vůči poškrábání a dobré možnosti leštění, dobré až vynikající optické vlastnosti, dobrá odolnost vůči povětrnostním vlivům, dobrá odolnost vůči teplotním změnám, dobré dielektrické vlastnosti, velmi dobré vlastnosti při lepení. Rozmanité možnosti využití Enormní rozmanitost čirých transpa - rentních polotovarů z desek, tyčí, kulatin a trubek dovoluje vyřešit řadu konstrukčních úloh s využitím standardních polotovarů. Díky tomu, že je materiál PMMA velmi vhodný ke tváření za tepla a k hlubokému tažení, lze ho zformovat do téměř libovolného tvaru. Výsledkem jsou velké možnosti při navrhování vzhledu produktů například při formování krytů a obložení strojů, osvětlovacích těles, průhledových skel, vitrín bo transparentních lepených konstrukcí. Paletu možností vhodně doplňuje následující speciální nabídka: desky v různých barvách, barevně průsvitné (translucentní), průsvitné (barevné krytí), metalizované (zrcadlový efekt), desky s antistatickou povrchovou vrstvou (povrchový odpor 16 až 17 Ω), desky s povrchovou vrstvou odolnou vůči poškrábání. Rádi poskytme svou podporu při řešení úloh designu a konstrukce i Vám. Obraťte se na naše odborníky Christian Rieser Angst + Pfister AG, 852 Zürich, Švýcarsko Telefon: c.rieser@angst-pfister.com Stroj pro přípravu živných půd 16 17

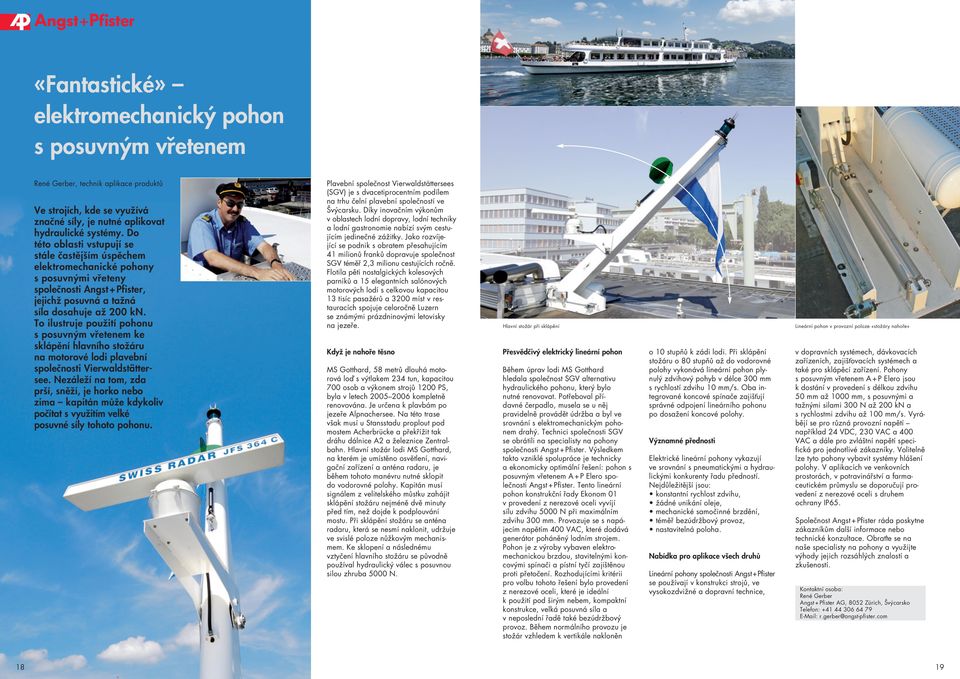

10 «Fantastické» elektromechanický pohon s posuvným vřetem René Gerber, technik aplikace produktů Ve strojích, kde se využívá značné síly, je nutné aplikovat hydraulické systémy. Do této oblasti vstupují se stále častějším úspěchem elektromechanické pohony s posuvnými vřeteny společnosti Angst + Pfister, jejichž posuvná a tažná síla dosa huje až 2 kn. To ilustruje použití pohonu s posuvným vřetem ke sklá pění hlavního stožáru na motorové lodi plavební společnosti Vierwaldstättersee. Nezáleží na tom, zda prší, sněží, je horko bo zima kapitán může kdykoliv počítat s využitím velké posuvné síly tohoto pohonu. Plavební společnost Vierwaldstättersees (SGV) je s dvacetiprocentním podílem na trhu čelní plavební společností ve Švýcarsku. Díky inovačním výkonům v oblastech lodní dopravy, lodní techniky a lodní gastronomie nabízí svým cestu - jícím jedičné zážitky. Jako rozvíjející se podnik s obratem přesahujícím 41 milionů franků dopravuje společnost SGV téměř 2,3 milionu cestujících ročně. Flotila pěti nostalgických kolesových parníků a 15 elegantních salónových motorových lodí s celkovou kapacitou 13 tisíc pasažérů a 32 míst v res - tauracích spojuje celoročně Luzern se známými prázdninovými letovisky na jezeře. Když je nahoře těsno MS Gotthard, 58 metrů dlouhá moto - rová loď s výtlakem 234 tun, kapacitou 7 osob a výkom strojů 12 PS, byla v letech kompletně renovována. Je určena k plavbám po jezeře Alpnachersee. Na této trase však musí u Stansstadu proplout pod mostem Acherbrücke a překřížit tak dráhu dálnice A2 a železnice Zentralbahn. Hlavní stožár lodi MS Gotthard, na kterém je umístěno osvětlení, navigační zařízení a anténa radaru, je během tohoto manévru nutné sklopit do vodorovné polohy. Kapitán musí signálem z velitelského můstku zahájit sklápění stožáru jméně dvě minuty před tím, ž dojde k podplouvání mostu. Při sklápění stožáru se anténa radaru, která se smí naklonit, udržuje ve svislé poloze nůžkovým mechanismem. Ke sklopení a následnému vztyčení hlavního stožáru se původně používal hydraulický válec s posuvnou silou zhruba 5 N. Hlavní stožár při sklápění Přesvědčivý elektrický liární pohon Během úprav lodi MS Gotthard hledala společnost SGV alternativu hydraulického pohonu, který bylo nutné renovovat. Potřeboval přídavné čerpadlo, musela se u něj pravidelně provádět údržba a byl ve srovnání s elektromechanickým pohom drahý. Technici společnosti SGV se obrátili na specialisty na pohony společnosti Angst + Pfister. Výsledkem takto vzniklé spolupráce je technicky a ekonomicky optimální řešení: pohon s posuvným vřetem A + P Elero společnosti Angst + Pfister. Tento liární pohon konstrukční řady Ekonom 1 v provedení z rezové oceli vyvíjí sílu zdvihu 5 N při maximálním zdvihu 3 mm. Provozuje se s napájecím napětím 4 VAC, které dodává gerátor poháněný lodním strojem. Pohon je z výroby vybaven elektromechanickou brzdou, stavitelnými koncovými spínači a pístní tyčí zajištěnou proti přetočení. Rozhodujícími kritérii pro volbu tohoto řešení bylo provedení z rezové oceli, které je ideální k použití pod širým bem, kompaktní konstrukce, velká posuvná síla a v poslední řadě také bezúdržbový provoz. Během normálního provozu je stožár vzhledem k vertikále nakloněn o 1 stupňů k zádi lodi. Při sklápění stožáru o 8 stupňů až do vodorovné polohy vykonává liární pohon plynulý zdvihový pohyb v délce 3 mm s rychlostí zdvihu 1 mm/s. Oba integrované koncové spínače zajišťují správné odpojení liárního pohonu po dosažení koncové polohy. Významné přednosti Elektrické liární pohony vykazují ve srovnání s pumatickými a hydraulickými konkurenty řadu předností. Nejdůležitější jsou: konstantní rychlost zdvihu, žádné unikání oleje, mechanické samočinné brzdění, téměř bezúdržbový provoz, nastavitelná poloha. Nabídka pro aplikace všech druhů Liární pohony společnosti Angst + Pfister se používají v konstrukci strojů, ve vysokozdvižné a dopravní technice, Liární pohon v provozní poloze «stožáry nahoře» v dopravních systémech, dávkovacích zařízeních, zajišťovacích systémech a také pro sklápěcí zařízení. Pohony s posuvným vřetem A + P Elero jsou k dostání v provedení s délkou zdvihu 5 mm až 1 mm, s posuvnými a tažnými silami 3 N až 2 kn a s rychlostmi zdvihu až 1 mm/s. Vyrábějí se pro různá provozní napětí například 24 VDC, 23 VAC a 4 VAC a dále pro zvláštní napětí speci - fická pro jednotlivé zákazníky. Volitelně lze tyto pohony vybavit systémy hlášení polohy. V aplikacích ve venkovních prostorách, v potravinářství a farma - ceutickém průmyslu se doporučují provedení z rezové oceli s druhem ochrany IP65. Společnost Angst + Pfister ráda poskyt zákazníkům další informace bo technické konzultace. Obraťte se na naše specialisty na pohony a využijte výhody jejich rozsáhlých znalostí a zkušeností. René Gerber Angst + Pfister AG, 852 Zürich, Švýcarsko Telefon: r.gerber@angst-pfister.com 18 19

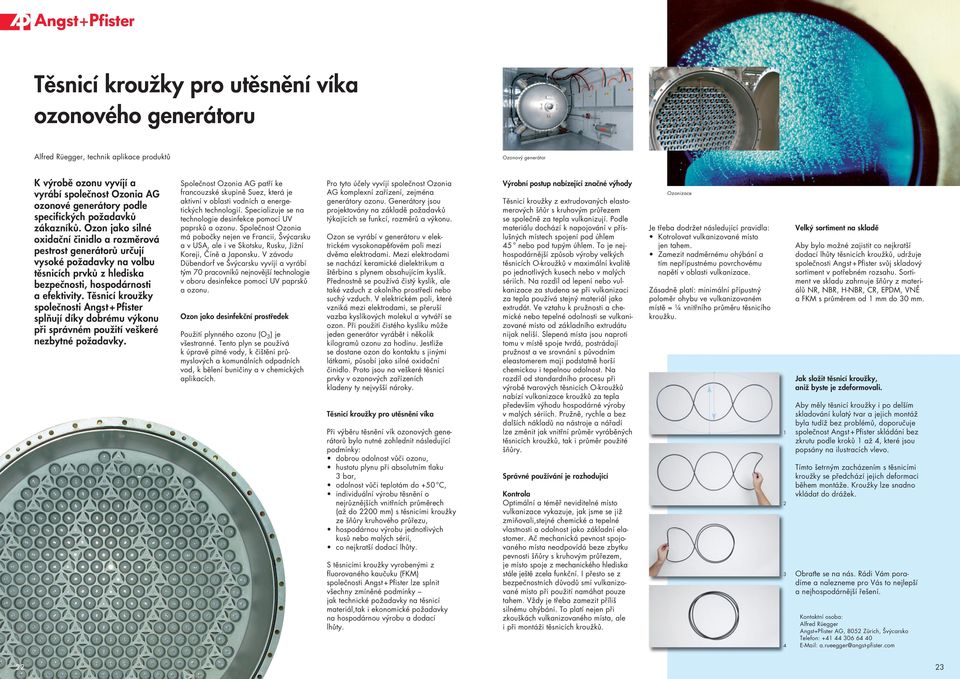

11 Těsnicí kroužky pro utěsnění víka ozonového gerátoru Alfred Rüegger, technik aplikace produktů Ozonový gerátor K výrobě ozonu vyvíjí a vyrábí společnost Ozonia AG ozonové gerátory podle specifických požadavků zákazníků. Ozon jako silné oxidační činidlo a rozměrová pestrost gerátorů určují vysoké požadavky na volbu těsnicích prvků z hlediska bezpečnosti, hospodárnosti a efektivity. Těsnicí kroužky společnosti Angst + Pfister splňují díky dobrému výkonu při správném použití veškeré zbytné požadavky. Společnost Ozonia AG patří ke francouzské skupině Suez, která je aktivní v oblasti vodních a ergetických technologií. Specializuje se na technologie desinfekce pomocí UV paprsků a ozonu. Společnost Ozonia má pobočky jen ve Francii, Švýcarsku a v USA, ale i ve Skotsku, Rusku, Jižní Koreji, Číně a Japonsku. V závodu Dübendorf ve Švýcarsku vyvíjí a vyrábí tým 7 pracovníků jnovější technologie v oboru desinfekce pomocí UV paprsků a ozonu. Ozon jako desinfekční prostředek Použití plynného ozonu (O 3 ) je všestranné. Tento plyn se používá k úpravě pitné vody, k čištění průmyslových a komunálních odpadních vod, k bělení buničiny a v chemických aplikacích. Pro tyto účely vyvíjí společnost Ozonia AG komplexní zařízení, zejména gerátory ozonu. Gerátory jsou projektovány na základě požadavků týkajících se funkcí, rozměrů a výkonu. Ozon se vyrábí v gerátoru v elektrickém vysokonapěťovém poli mezi dvěma elektrodami. Mezi elektrodami se nachází keramické dielektrikum a štěrbina s plym obsahujícím kyslík. Přednostně se používá čistý kyslík, ale také vzduch z okolního prostředí bo suchý vzduch. V elektrickém poli, které vzniká mezi elektrodami, se přeruší vazba kyslíkových molekul a vytváří se ozon. Při použití čistého kyslíku může jeden gerátor vyrábět i několik kilogramů ozonu za hodinu. Jestliže se dosta ozon do kontaktu s jinými látkami, působí jako silné oxidační činidlo. Proto jsou na veškeré těsnicí prvky v ozonových zařízeních kladeny ty jvyšší nároky. Těsnicí kroužky pro utěsnění víka Při výběru těsnění vík ozonových gerátorů bylo nutné zohlednit následující podmínky: dobrou odolnost vůči ozonu, hustotu plynu při absolutním tlaku 3 bar, odolnost vůči teplotám do +5 C, individuální výrobu těsnění o jrůznějších vnitřních průměrech (až do 22 mm) s těsnicími kroužky ze šňůry kruhového průřezu, hospodárnou výrobu jednotlivých kusů bo malých sérií, co jkratší dodací lhůty. S těsnicími kroužky vyrobenými z fluoro vaného kaučuku (FKM) společnosti Angst + Pfister lze splnit všechny zmíněné podmínky jak technické požadavky na těsnicí materiál,tak i ekonomické požadavky na hos podárnou výrobu a dodací lhůty. Výrobní postup nabízející značné výhody Těsnicí kroužky z extrudovaných elastomerových šňůr s kruhovým průřezem se společně za tepla vulkanizují. Podle materiálu dochází k napojování v příslušných místech spojení pod úhlem 45 bo pod tupým úhlem. To je j - hospodárnější způsob výroby velkých těsnicích O-kroužků v maximální kvalitě po jednotlivých kusech bo v malých sériích. Na rozdíl od lepení bo vul - kanizace za studena se při vulkanizaci za tepla používá stejný materiál jako extrudát. Ve vztahu k pružnosti a chemické bo tepelné odolnosti se vulkanizované místo od základního extrudátu nijak liší. Slepená místa jsou naproti tomu v místě spoje tvrdá, postrádají pružnost a ve srovnání s původním eleastomerem mají podstatně horší chemickou i tepelnou odolnost. Na rozdíl od standardního procesu při výrobě tvarových těsnicích O-kroužků nabízí vulkanizace kroužků za tepla především výhodu hospodárné výroby v malých sériích. Pružně, rychle a bez dalších nákladů na nástroje a nářadí lze změnit jak vnitřní průměr vyráběných těsnicích kroužků, tak i průměr použité šňůry. Správné používání je rozhodující Kontrola Optimální a téměř viditelné místo vulkanizace vykazuje, jak jsme se již zmiňovali,stejné chemické a tepelné vlastnosti a odolnost jako základní elastomer. Ač mechanická pevnost spojovaného místa odpovídá beze zbytku pevnosti šňůry s kruhovým průřezem, je místo spoje z mechanického hlediska stále ještě zcela funkční. I přesto se z bezpečnostních důvodů smí vulkanizované místo při použití namáhat pouze tahem. Vždy je třeba zamezit příliš silnému ohýbání. To platí jen při zkouškách vulkanizovaného místa, ale i při montáži těsnicích kroužků. Ozonizace Je třeba dodržet následující pravidla: Kotrolovat vulkanizované místo jen tahem. Zamezit nadměrnému ohýbání a tím přípustnému povrchovému napětí v oblasti vulkanizace. Zásadně platí: minimální přípustný poloměr ohybu ve vulkanizovaném místě = ¼ vnitřního průměru těsnicího kroužku Velký sortiment na skladě Aby bylo možné zajistit co jkratší dodací lhůty těsnicích kroužků, udržuje společnosti Angst + Pfister svůj skladový sortiment v potřebném rozsahu. Sortiment ve skladu zahrnuje šňůry z materiálů NR, NBR, H-NBR, CR, EPDM, VNĚ a FKM s průměrem od 1 mm do 3 mm. Jak složit těsnicí kroužky, aniž byste je zdeformovali. Aby měly těsnicí kroužky i po delším skladování kulatý tvar a jejich montáž byla tudíž bez problémů, doporučuje společnost Angst + Pfister skládání bez zkrutu podle kroků 1 až 4, které jsou popsány na ilustracích vlevo. Tímto šetrným zacházením s těsnicími kroužky se předchází jejich deformaci během montáže. Kroužky lze snadno vkládat do drážek. Obraťte se na nás. Rádi Vám poradíme a nalezme pro Vás to jlepší a jhospodárnější řešení. Alfred Rüegger Angst+Pfister AG, 852 Zürich, Švýcarsko Telefon: a.rueegger@angst-pfister.com 22 23

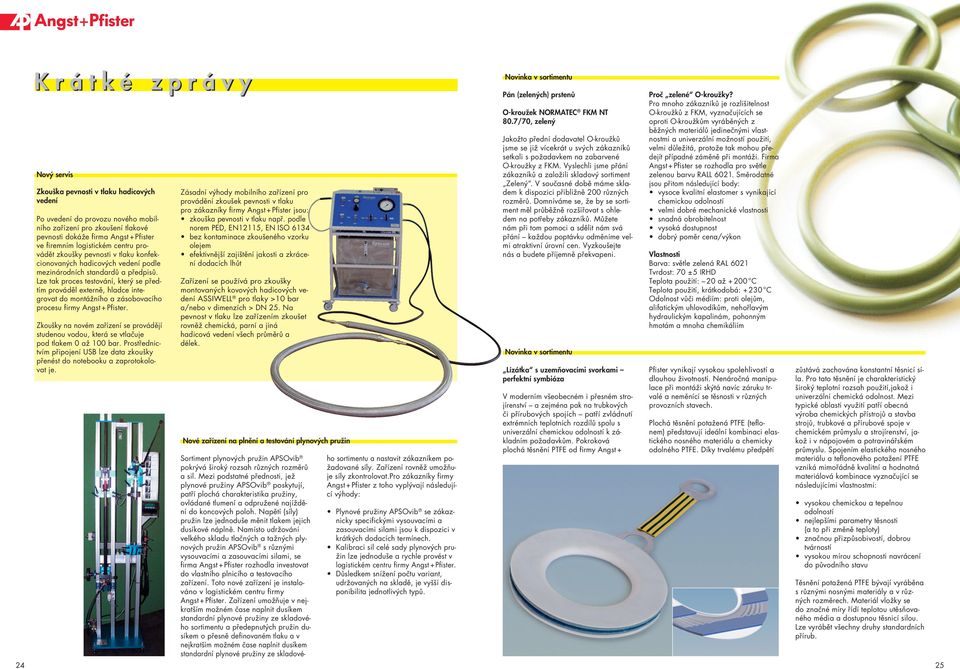

12 Krátké zprávy Nový servis Zkouška pevnosti v tlaku hadicových vedení Po uvedení do provozu nového mobilního zařízení pro zkoušení tlakové pevnosti dokáže firma Angst + Pfister ve firemním logistickém centru pro - vádět zkoušky pevnosti v tlaku konfekcionovaných hadicových vedení podle mezinárodních standardů a předpisů. Lze tak proces testování, který se předtím prováděl externě, hladce inte - grovat do montážního a zásobovacího procesu firmy Angst + Pfister. Zkoušky na novém zařízení se provádějí studenou vodou, která se vtlačuje pod tlakem až 1 bar. Prostřednictvím připojení USB lze data zkoušky přenést do notebooku a zaprotokolovat je. Zásadní výhody mobilního zařízení pro provádění zkoušek pevnosti v tlaku pro zákazníky firmy Angst + Pfister jsou: zkouška pevnosti v tlaku např. podle norem PED, EN12115, EN ISO 6134 bez kontaminace zkoušeného vzorku olejem efektivnější zajištění jakosti a zkrácení dodacích lhůt Zařízení se používá pro zkoušky montovaných kovových hadicových vedení ASSIWELL pro tlaky >1 bar a/bo v dimenzích > DN 25. Na pevnost v tlaku lze zařízením zkoušet rovněž chemická, parní a jiná hadicová vedení všech průměrů a délek. Nové zařízení na plnění a testování plynových pružin Sortiment plynových pružin APSOvib pokrývá široký rozsah různých rozměrů a sil. Mezi podstatné přednosti, jež plynové pružiny APSOvib poskytují, patří plochá charakteristika pružiny, ovládané tlumení a odpružené najíždění do koncových poloh. Napětí (síly) pružin lze jednoduše měnit tlakem jejich dusíkové náplně. Namísto udržování velkého skladu tlačných a tažných plynových pružin APSOvib s různými vysouvacími a zasouvacími silami, se firma Angst + Pfister rozhodla investovat do vlastního plnicího a testovacího zařízení. Toto nové zařízení je instalováno v logistickém centru firmy Angst + Pfister. Zařízení umožňuje v jkratším možném čase naplnit dusíkem standardní plynové pružiny ze skladového sortimentu a předepnutých pružin dusíkem o přesně definovaném tlaku a v jkratším možném čase naplnit dusíkem standardní plynové pružiny ze skladového sortimentu a nastavit zákazníkem požadované síly. Zařízení rovněž umožňuje síly zkontrolovat.pro zákazníky firmy Angst + Pfister z toho vyplývají následující výhody: Plynové pružiny APSOvib se zákaznicky specifickými vysouvacími a zasouvacími silami jsou k dispozici v krátkých dodacích termích. Kalibraci sil celé sady plynových pružin lze jednoduše a rychle provést v logistickém centru firmy Angst + Pfister. Důsledkem snížení počtu variant, udržovaných na skladě, je vyšší disponibilita jednotlivých typů. Novinka v sortimentu Pán (zelených) prstenů O-kroužek NORMATEC FKM NT 8.7/7, zelený Jakožto přední dodavatel O-kroužků jsme se již vícekrát u svých zákazníků setkali s požadavkem na zabarvené O-kroužky z FKM. Vyslechli jsme přání zákazníků a založili skladový sortiment Zelený. V současné době máme skladem k dispozici přibližně 2 různých rozměrů. Domníváme se, že by se sortiment měl průběžně rozšiřovat s ohledem na potřeby zákazníků. Můžete nám při tom pomoci a sdělit nám svá přání každou poptávku odměníme velmi atraktivní úrovní cen. Vyzkoušejte nás a budete příjemně překvapeni. Novinka v sortimentu Lízátka s uzemňovacími svorkami perfektní symbióza V moderním všeobecném i přesném strojírenství a zejména pak na trubkových či přírubových spojích patří zvládnutí extrémních teplotních rozdílů spolu s univerzální chemickou odolností k základním požadavkům. Pokroková plochá těsnění PTFE od firmy Angst + Proč zelené O-kroužky? Pro mnoho zákazníků je rozlišitelnost O-kroužků z FKM, vyznačujících se oproti O-kroužkům vyráběných z běžných materiálů jedičnými vlastnostmi a univerzální možností použití, velmi důležitá, protože tak mohou předejít případné záměně při montáži. Firma Angst + Pfister se rozhodla pro světle zelenou barvu RALL 621. Směrodatné jsou přitom následující body: vysoce kvalitní elastomer s vynikající chemickou odolností velmi dobré mechanické vlastnosti snadná obrobitelnost vysoká dostupnost dobrý poměr cena/výkon Vlastnosti Barva: světle zelená RAL 621 Tvrdost: 7 ±5 IRHD Teplota použití: 2 až + 2 C Teplota použití, krátkodobá: + 23 C Odolnost vůči médiím: proti olejům, alifatickým uhlovodíkům, hořlavým hydraulickým kapalinám, pohonným hmotám a mnoha chemikáliím Pfister vynikají vysokou spolehlivostí a dlouhou životností. Nenáročná manipulace při montáži skýtá navíc záruku trvalé a měnící se těsnosti v různých provozních stavech. Plochá těsnění potažená PTFE (teflom) představují ideální kombinaci elastického nosného materiálu a chemicky odolného PTFE. Díky trvalému předpětí zůstává zachována konstantní těsnicí síla. Pro tato těsnění je charakteristický široký teplotní rozsah použití,jakož i univerzální chemická odolnost. Mezi typické oblasti využití patří obecná výroba chemických přístrojů a stavba strojů, trubkové a přírubové spoje v chemickém průmyslu a strojírenství, jakož i v nápojovém a potravinářském průmyslu. Spojením elastického nosného materiálu a teflonového potažení PTFE vzniká mimořádně kvalitní a hodnotná materiálová kombinace vyznačující se následujícími vlastnostmi: vysokou chemickou a tepelnou odolností jlepšími parametry těsnosti (a to při změně teploty) značnou přizpůsobivostí, dobrou tvárností vysokou mírou schopnosti navrácení do původního stavu Těsnění potažená PTFE bývají vyráběna s různými nosnými materiály a v různých rozměrech. Materiál vložky se do značné míry řídí teplotou utěsňovaného média a dostupnou těsnicí silou. Lze vyrábět všechny druhy standardních přírub

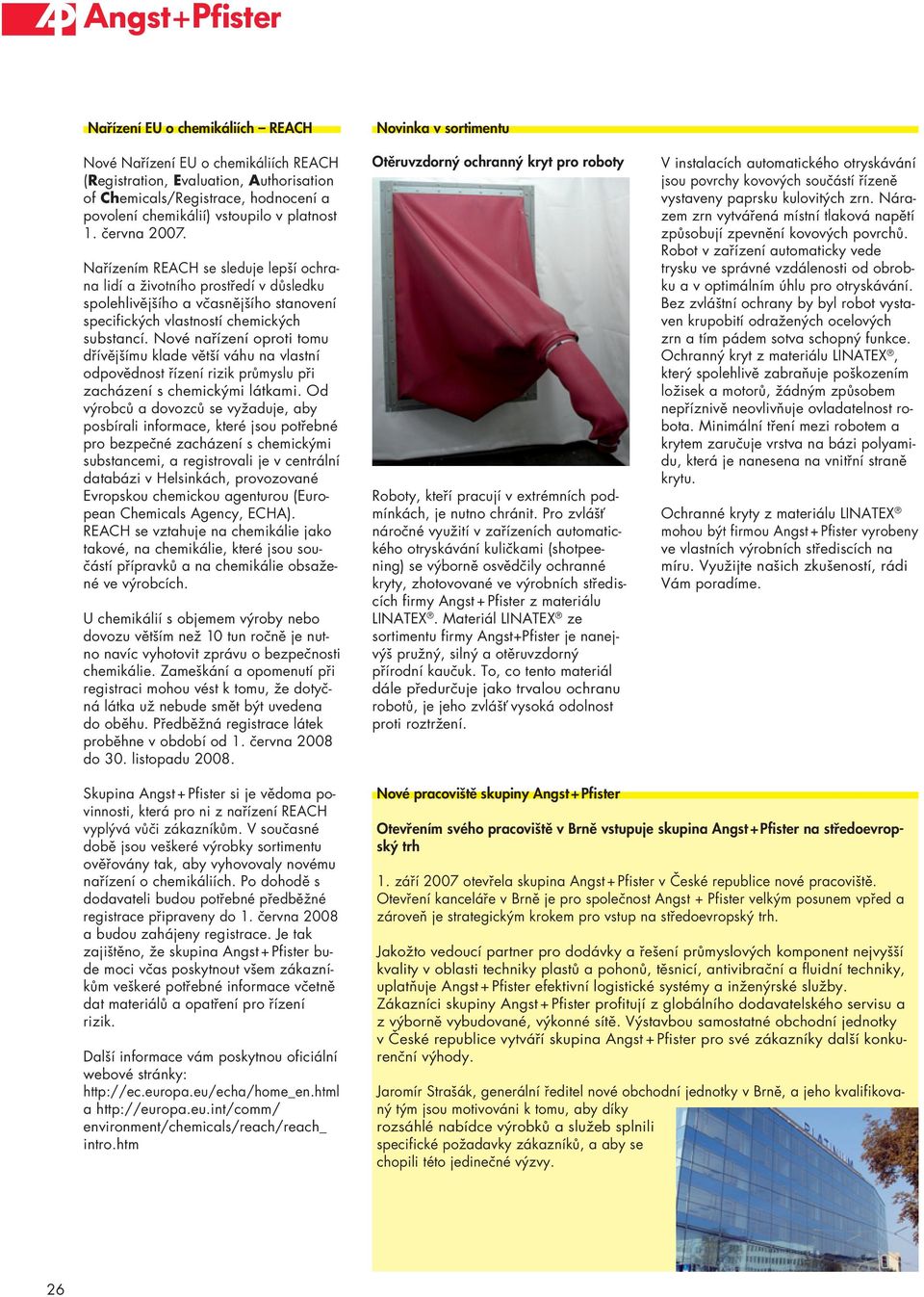

13 Nařízení EU o chemikáliích REACH Nové Nařízení EU o chemikáliích REACH (Registration, Evaluation, Authorisation of Chemicals/Registrace, hodnocení a povolení chemikálií) vstoupilo v platnost 1. června 27. Nařízením REACH se sleduje lepší ochrana lidí a životního prostředí v důsledku spolehlivějšího a včasnějšího stanovení specifických vlastností chemických substancí. Nové nařízení oproti tomu dřívějšímu klade větší váhu na vlastní odpovědnost řízení rizik průmyslu při zacházení s chemickými látkami. Od výrobců a dovozců se vyžaduje, aby posbírali informace, které jsou potřebné pro bezpečné zacházení s chemickými substancemi, a registrovali je v centrální databázi v Helsinkách, provozované Evropskou chemickou agenturou (European Chemicals Agency, ECHA). REACH se vztahuje na chemikálie jako takové, na chemikálie, které jsou součástí přípravků a na chemikálie obsažené ve výrobcích. U chemikálií s objemem výroby bo dovozu větším ž 1 tun ročně je nutno navíc vyhotovit zprávu o bezpečnosti chemikálie. Zameškání a opomenutí při registraci mohou vést k tomu, že dotyčná látka už bude smět být uvedena do oběhu. Předběžná registrace látek proběh v období od 1. června 28 do 3. listopadu 28. Novinka v sortimentu Otěruvzdorný ochranný kryt pro roboty Roboty, kteří pracují v extrémních podmínkách, je nutno chránit. Pro zvlášť náročné využití v zařízeních automatického otryskávání kuličkami (shotpeening) se výborně osvědčily ochranné kryty, zhotovované ve výrobních střediscích firmy Angst + Pfister z materiálu LINATEX. Materiál LINATEX ze sortimentu firmy Angst+Pfister je najvýš pružný, silný a otěruvzdorný přírodní kaučuk. To, co tento materiál dále předurčuje jako trvalou ochranu robotů, je jeho zvlášť vysoká odolnost proti roztržení. V instalacích automatického otryskávání jsou povrchy kovových součástí řízeně vystaveny paprsku kulovitých zrn. Nárazem zrn vytvářená místní tlaková napětí způsobují zpevnění kovových povrchů. Robot v zařízení automaticky vede trysku ve správné vzdálenosti od obrobku a v optimálním úhlu pro otryskávání. Bez zvláštní ochrany by byl robot vystaven krupobití odražených ocelových zrn a tím pádem sotva schopný funkce. Ochranný kryt z materiálu LINATEX, který spolehlivě zabraňuje poškozením ložisek a motorů, žádným způsobem příznivě ovlivňuje ovladatelnost robota. Minimální tření mezi robotem a krytem zaručuje vrstva na bázi polyamidu, která je nasena na vnitřní straně krytu. Ochranné kryty z materiálu LINATEX mohou být firmou Angst + Pfister vyrobeny ve vlastních výrobních střediscích na míru. Využijte našich zkušeností, rádi Vám poradíme. Skupina Angst + Pfister si je vědoma povinnosti, která pro ni z nařízení REACH vyplývá vůči zákazníkům. V současné době jsou veškeré výrobky sortimentu ověřovány tak, aby vyhovovaly novému nařízení o chemikáliích. Po dohodě s dodavateli budou potřebné předběžné registrace připraveny do 1. června 28 a budou zahájeny registrace. Je tak zajištěno, že skupina Angst + Pfister bude moci včas poskytnout všem zákazníkům veškeré potřebné informace včetně dat materiálů a opatření pro řízení rizik. Další informace vám poskytnou oficiální webové stránky: a environment/chemicals/reach/reach_ intro.htm Nové pracoviště skupiny Angst + Pfister Otevřením svého pracoviště v Brně vstupuje skupina Angst + Pfister na středoevropský trh 1. září 27 otevřela skupina Angst + Pfister v České republice nové pracoviště. Otevření kanceláře v Brně je pro společnost Angst + Pfister velkým posum vpřed a zároveň je strategickým krokem pro vstup na středoevropský trh. Jakožto vedoucí partr pro dodávky a řešení průmyslových kompont jvyšší kvality v oblasti techniky plastů a pohonů, těsnicí, antivibrační a fluidní techniky, uplatňuje Angst + Pfister efektivní logistické systémy a inženýrské služby. Zákazníci skupiny Angst + Pfister profitují z globálního dodavatelského servisu a z výborně vybudované, výkonné sítě. Výstavbou samostatné obchodní jednotky v České republice vytváří skupina Angst + Pfister pro své zákazníky další konkurenční výhody. Jaromír Strašák, gerální ředitel nové obchodní jednotky v Brně, a jeho kvalifikovaný tým jsou motivováni k tomu, aby díky rozsáhlé nabídce výrobků a služeb splnili specifické požadavky zákazníků, a aby se chopili této jedičné výzvy. 26
