M6040/M7040/M8540/M9540 Standard M9540 Low Profile M6040/M7040/M8540 Narrow M40 ergonomický koncept pro maximální výkon a komfort

Transkript

1 KUBOTA DIESLOVÝ TRAKTOR M KUBOTA M6040/M7040/M8540/M9540 Standard M9540 Low Profile M6040/M7040/M8540 Narrow M40 ergonomický koncept pro maximální výkon a komfort Další modely traktorů série M: silnější řada M108S a M128X. Výkonné, robustní, snadno ovladatelné. CZ verze Bonas spol. s r. o VÝHRADNÍ DOVOZCE PRO ČR Razítko prodejce nebo servisního střediska Bonas spol. s r. o., Staňkov 425, Sepekov tel: , fax: , bonas@bonas.cz, info:

2 M -SÉRIE Nové měřítko traktory s vnitřní hodnotou, která se počítá. Nová série M vyhoví jakýmkoliv požadavkům a nabízí Vám moderní techniku a sériovou výbavu, orientovanou na praktické používání a vynikající poměr cena-výkon. Traktory byly nově vyvinuty a z hlediska techniky a komfortu jsou měřítkem v této třídě. Díky maximální rychlosti 40 km/h, vysokému výkonu hydrauliky, novým motorům se 4 ventily, výkonným čelním nakladačům a celé řadě ergonomických zlepšení jsou předurčeny pro všechny typy prací. Naše speciální traktory s úzkým rozvorem kol a traktory Low Profile rozšiřují možnosti této série o speciální použití v úzkých prostorách nebo v místech s omezenou průjezdnou výškou. Přesvědčte se o tom při zkušební jízdě. DIESELOVÉ TRAKTORY KUBOTA M6040/M7040/M8540/M9540 Modely M6040 M7040 M8540 M PS 74 PS 88 PS 99 PS Standard ROPS KABINA

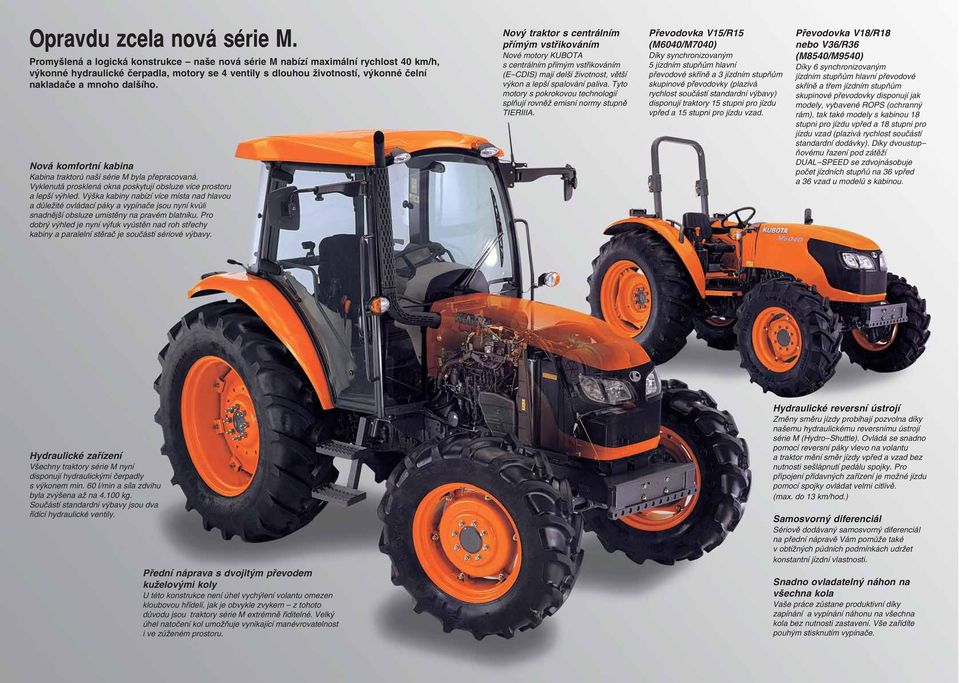

3 Opravdu zcela nová série M. Promyšlená a logická konstrukce naše nová série M nabízí maximální rychlost 40 km/h, výkonné hydraulické čerpadla, motory se 4 ventily s dlouhou životností, výkonné čelní nakladače a mnoho dalšího. Nová komfortní kabina Kabina traktorů naší série M byla přepracovaná. Vyklenutá prosklená okna poskytují obsluze více prostoru a lepší výhled. Výška kabiny nabízí více místa nad hlavou a důležité ovládací páky a vypínače jsou nyní kvůli snadnější obsluze umístěny na pravém blatníku. Pro dobrý výhled je nyní výfuk vyústěn nad roh střechy kabiny a paralelní stěrač je součástí sériové výbavy. Nový traktor s centrálním přímým vstřikováním Nové motory KUBOTA s centrálním přímým vstřikováním (E-CDIS) mají delší životnost, větší výkon a lepší spalování paliva. Tyto motory s pokrokovou technologií splňují rovněž emisní normy stupně TIERIIIA. Převodovka V15/R15 (M6040/M7040) Díky synchronizovaným 5 jízdním stupňům hlavní převodové skříně a 3 jízdním stupňům skupinové převodovky (plazivá rychlost součástí standardní výbavy) disponují traktory 15 stupni pro jízdu vpřed a 15 stupni pro jízdu vzad. Převodovka V18/R18 nebo V36/R36 (M8540/M9540) Díky 6 synchronizovaným jízdním stupňům hlavní převodové skříně a třem jízdním stupňům skupinové převodovky disponují jak modely, vybavené ROPS (ochranný rám), tak také modely s kabinou 18 stupni pro jízdu vpřed a 18 stupni pro jízdu vzad (plazivá rychlost součástí standardní dodávky). Díky dvoustupňovému řazení pod zátěží DUAL-SPEED se zdvojnásobuje počet jízdních stupňů na 36 vpřed a 36 vzad u modelů s kabinou. Hydraulické zařízení Všechny traktory série M nyní disponují hydraulickými čerpadly s výkonem min. 60 l/min a síla zdvihu byla zvýšena až na kg. Součástí standardní výbavy jsou dva řídící hydraulické ventily. Přední náprava s dvojitým převodem kuželovými koly U této konstrukce není úhel vychýlení volantu omezen kloubovou hřídelí, jak je obvykle zvykem z tohoto důvodu jsou traktory série M extrémně řiditelné. Velký úhel natočení kol umožňuje vynikající manévrovatelnost i ve zúženém prostoru. Hydraulické reversní ústrojí Změny směru jízdy probíhají pozvolna díky našemu hydraulickému reversnímu ústrojí série M (Hydro-Shuttle). Ovládá se snadno pomocí reversní páky vlevo na volantu a traktor mění směr jízdy vpřed a vzad bez nutnosti sešlápnutí pedálu spojky. Pro připojení přídavných zařízení je možné jízdu pomocí spojky ovládat velmi citlivě. (max. do 13 km/hod.) Samosvorný diferenciál Sériově dodávaný samosvorný diferenciál na přední nápravě Vám pomůže také v obtížných půdních podmínkách udržet konstantní jízdní vlastnosti. Snadno ovladatelný náhon na všechna kola Vaše práce zůstane produktivní díky zapínání a vypínání náhonu na všechna kola bez nutnosti zastavení. Vše zařídíte pouhým stisknutím vypínače.

4 Vzhled není všechno. Proto jsme traktor učinili pohodlnějším, více ergonomičtějším, praktičtějším, pevnějším a prostornějším. LCD displej Nový LCD displej nabízí výrazně zlepšenou funkci a usnadňuje možnost odečítání stavu důležitých funkcí Vašeho traktoru série M. Můžete kontrolovat jízdní rychlost, počet otáček hnací hřídele a provozních hodin, udávaných v digitální podobě. Optimálně umístěné v zorném poli jsou i výstražné kontrolky a ukazatel náhonu na všechna kola. NOVÝ DESIGN Vypínač pro výběr z menu Nový kryt motoru Plynule klesající kapoty motoru u traktorů série M nabízí větší zorné pole, což je výhodou zejména při práci s čelním nakladačem. Nový design zahrnuje rovněž širší mřížku vzduchového sání, zpomalující proud vzduchu a snižující množství nánosů sena a trávy na mřížce. Halogenové světlo a reflektory v rozích nabízejí dobré vidění při práci v době, kdy se stmívá nebo večer. Komfort obsluhy Řada funkcí série M byla vyvinuta speciálně pro zajištění pohodlí obsluhy. Nastavitelný sloupek řízení je možné přizpůsobit potřebám obsluhy, neboť volant a reversní páka se nastavují současně. Podlaha v prostoru řidiče u traktorů série M je rovná a rozměrný je také prostor pro nohy. Všechny důležité ovládací prvky (páka hlavní a skupinové převodovky, páka ručního plynu, ovládání 3-bodového zvedacího zařízení, přídavných hydr. okruhů a ovládaní hnací hřídele) jsou umístěny na pravém blatníku. Díky domu získává obsluha více místa a značně větší pohodlí.

5 Vzhledem k většímu prostoru a přehledu jsou naše kabiny příjemným pracovním místem. ULTRA GRAND CAB- prostorná kabina Nově vyvinutá kabina Vhodný a moderní design kabiny nabízí obsluze v každém ročním období pohodlné a prostorné pracoviště. Rozmístění ovládacích prvků Rozmístění všech ukazatelů a pák bylo vybíráno velmi pečlivě s cílem zajistit co nejsnazší ovládání. Všechny páky a vypínače jsou umístěny na pravém blatníku a jsou snadno dosažitelné. Také hnací hřídel je možné snadno zapnout stisknutím jednoho vypínače. Stěrač předního skla Pro zlepšení výhledu za deště a zvýšení bezpečnosti jsou traktory série M vybaveny předním stěračem s paralelogramem. (Zadní stěrač na zvláštní objednávku). Vyklenuté skleněné dveře Skleněné dveře na traktorech jsou vyklenuté, délka kabiny se prodloužila o 50 mm a šířka zvětšila o 160 mm. Tato změna přináší větší rozhled a prostornost ideální za dlouhých dnů, strávených v kabině a zlepšeno nastupování a vystupování. Dostatek místa v prostoru hlavy v kabině Čelní sklo, vyklenuté nahoru a přemístění prvků klimatizace a větrání vytvářejí více prostoru pro hlavu a umožňují zlepšení zorného pole, zejména při pracích s čelním nakladačem. Topení/klimatizace Hlavní prvky klimatizační jednotky a topení se nacházejí pod sedadlem. Optimalizovaná cirkulace vzduchu v kabině a zlepšené rozmístění kanálů pro výstup vzduchu Vás budou v horkých letních dnech ochlazovat a za chladných rán ohřívat, abyste se po celý rok cítili dobře. Základní výbava Přední halogenové pracovní reflektory Stěrače a ostřikovače předního skla Zadní halogenové pracovní reflektory Vnitřní osvětlení ve střeše Levé a pravé vnější zrcátko Sluneční clona Zásuvka 12 V Třípólová zásuvka Výbava na objednávku Stěrač a ostřikovač zadního skla Alternátor 80A Klimatizace Topení

6 Uznávané motory Kubota a spolehlivé traktory Kubota. Perfektní spojení. NOVÝ MOTOR 4 ventily, centrální přímé vstřikování Motor E-CDIS Všechny traktory série M40 jsou vybavené 4 ventilovou technikou a centrálním přímým vstřikováním (E-CDIS) od Kuboty. Tyto motory se 4 válci nabízejí kombinaci zvýšeného výkonu, dlouhé životnosti a lepšího spalování paliva abyste mohli Vaši práci provést rychleji a efektivněji. Tyto motory udivují nízkou spotřebou paliva, hladinou hluku a snižují tak stres a únavu po dlouhých pracovních dnech. Navíc splňují motory Kubota E-CDIS stupeň TIERIIIA emisní normy. Můžete si být jisti, že provoz tohoto motoru je ekologičtější. Kubota V3800DI-T Motor 3,8L V3800DI-T je standardní motor pro traktory M8540 a M9540. Tento výkonný dieselový motor využívá systém 4 ventilů a centrální přímé vstřikování za účelem dosažení větší tažné síly. Tato moderní technika v kombinaci s turbodmychadlem zaručuje maximální výkon ve velkém rozsahu otáček. Výkon motoru M9540: KUBOTA V3800DI-T Spotřeba paliva Krouticí moment Kubota V3307-DI V3307-DI byl vyvinut a konstruován speciálně pro traktory M6040 a M7040. Tento výkonný dieselový motor disponuje obsahem 3,3 l. Vysoký nárůst krouticího momentu garantuje schopnost vyrovnat se i s pracemi v nejobtížnějších podmínkách. Snížená úroveň hluku a malé vibrace Pro snížení únavy a stresu obsluhy byl motor V3307-DI vyvinut speciálně s ohledem na minimalizování hluku a vibrací. Toho bylo dosaženo použitím různých inovačních technologií. Hladina hluku byla redukována pomocí extrémně výkonné skříně klikové hřídele, která činí konstrukci poddajnější a snižuje tak úroveň hluku. Vibrace se redukují použitím vyrovnávacích hřídelí. Zvýšený výkon hnací hřídele Pro zvýšení výkonu traktorů série M40 a usnadnění prací s velkými pracovními zařízeními zvýšila Kubota výkon hnací hřídele. Počet otáček motoru

7 Díky výborně odstupňované převodovce a maximální rychlosti 40 km/h dojedete se sérií M40 opravdu daleko. PŘEVODOVKA Převodovka V15/R15 (M6040/M7040) Vzhledem k výbavě synchronizovanými 5 jízdními stupni hlavního řadícího ústrojí a 3 jízdními stupni skupinové převodovky (včetně řazení plazivých rychlostí) disponují traktory 15 stupni pro jízdu vpřed a 15 stupni pro jízdu vzad. M6040/M Verze ROPS M8540/M9540 JÍZDNÍ RYCHLOST (Převodovka V36/R36, 480/70R34) při jmenovitých otáčkách motoru M8540/M9540 Verze s kabinou Převodovka V18/R18 a V36/R36 (M8540/M9540) Díky šesti synchronizovaným jízdním stupňům hlavní převodovky a třem jízdním stupňům skupinové převodovky disponují jak modely, vybavené ROPS (ochranným rámem), tak také modely s kabinou 18 stupni pro jízdu vpřed a 18 jízdními stupni pro jízdu vzad (včetně řazení plazivých rychlostí). Dvoustupňové řazení pod zátěží DUAL-SPEED zdvojnásobuje počet jízdních stupňů na 36 vpřed a 36 vzad v našich modelech s kabinou. Toto řazení pomáhá zejména při pracích za proměnlivých půdních podmínek. Skupinové Stupeň (km/h) řazení Hydraulické reversní řazení Hydraulické reversní řazení je ovládané jednou pákou vlevo na sloupku řízení. To zvyšuje produktivitu zejména při pracích s čelním nakladačem, neboť už není třeba při každé změně směru jízdy sešlápnout spojku. Navíc při připojení pracovních zařízení pomáhá velmi citlivá spojka. Bezpečnostní brzda převodovky (M8540/M9540) Účinek snadno ovladatelné bezpečnostní brzdy převodovky, umístěné vedle hlavní řadící páky, je nezávislý od hlavních brzd. Tato bezpečnostní brzda je velmi spolehlivá a stabilní, traktor zastaví pevně a bezpečně nezávisle na stavu povrchu. Všechny modely jsou sériově vybavené separátní bezpečnostní brzdou. Samosvorný diferenciál Sériově dodávaný diferenciál na přední nápravě zajišťuje i na obtížném povrchu konstantní tažnou sílu. Tam, kde se kolo běžně protáčí, přenáší diferenciál automaticky sílu na jiné kolo a umožňuje stabilní práci ve ztížených podmínkách, kde je třeba docílit spolehlivou trakci. Hydraulické ovládání náhonu na všechna kola Efektivní práce díky zapnutí a vypnutí náhonu na všechna kola bez zastavení. Vše provedeno stisknutím jednoho vypínače. Skupina plazivých rychlostí Skupina polních rychlostí Skupina silničních rychlostí Vysoký řadicí stupeň Nízký řadicí stupeň Vysoký řadicí stupeň Nízký řadicí stupeň Vysoký řadicí stupeň Nízký řadicí stupeň Hydraulicky ovládané mokré kotoučové brzdy Pro snadnou obsluhu a větší bezpečnost a životnost jsou traktory série M vybaveny hydraulickými mokrými kotoučovými brzdami. Tyto brzdy vyžadují menší tlak na pedál a udržují jejích velkou výkonnost i po opakovaném nasazení v obtížných podmínkách. Elektro-hydraulická uzávěrka zadního diferenciálu (M8540/M9540) Uvíznutí v obtížných půdních podmínkách Vás již nezdrží. Jednoduše zapojte elektro-hydraulickou uzávěrku zadního diferenciálu, potom znovu docílíte trakce a znovu se vrátíte do práce.

8 Traktory série M40 vysoce výkonné, spolehlivé, snadno ovladatelné, komfortní. TVRDŠÍ NASAZENÍ Velký výkon hydrauliky Externí hydraulické válce zvyšují zvedací sílu zadního 3-bodového závěsu. Série M40 nabízí velký výkon čerpadla v hodnotě 64,3 l/min (M8540/M9540). Zvýší se produktivita a usnadní se obsluha. Dva hydraulické řídící ventily jsou součástí standardní výbavy, jako zvláštní příslušenství je možné objednat třetí řídící ventil a ventil pro regulaci množství oleje. 3-bodový závěs s CBM uchycením Kategorie I a II (M6040/M7040) a kategorie II (M8540/M9540) 3-bodového závěsu umožňují rychlé a snadné zavěšení přídavných zařízení se zadní montáží. Zvedací síla M7040/M kg M9540/M kg Poznámka: Na konci spodního ramene Zvedací ramena v plovoucí poloze Zvedací ramena s možností použití plovoucí polohy jsou sériově umístěné na obou stranách M8540 a M9540. Zejména na nerovném terénu zajišťují nejlepší přizpůsobení půdě a vyšší tažnou sílu. CBM háky pro rychlé uchycení přídavného zařízení Díky snadno obsluhovatelným CBM hákům pro rychlé uchycení můžete ušetřit čas tím, že Vaše přídavné zařízení můžete rychle připojit a odpojit. Hnací hřídel s elektro-hydraulickým pohonem Jedním vypínačem se ovládá nezávislá hnací hřídel s 540/540 E 1/min. (540/1000 1/min je možné získat na objednávku na stroje M8540/M9540). Samomodulační zapojení znamená, že je možné pevně připojit také těžká přídavná zařízení. Brzda hnací hřídele působí automaticky při vypnutí zadní hnací hřídele a bezpečně udrží přídavná zařízení. Spojku hnací hřídele je možné hydraulicky zapnout a vypnout nezávisle na pojezdu. To znamená, že obsluha přídavných zařízení se zadní montáží se zefektivní. Hydraulická brzda návěsu (v ČR se nepoužívá) Přední náprava s dvojitým kuželovým soukolím Tato konstrukce přední nápravy činí sérii M40 mnohem ovladatelnější, než jsou traktory s tradičním pohonem přední nápravy. Umožní traktorům série M40 menší rádius zatáček díky extrémně velkému úhlu otáčení. To také usnadňuje práci v těsných prostorech. Kyvný úhel přední nápravy je zvýšen o 20% a zajišťuje větší stabilitu na nerovném terénu. Automatická uzávěrka diferenciálu v přední nápravě a elektrohydraulická uzávěrka diferenciálu zadní nápravy jsou sériově dodávaná zařízení, která zvyšují stabilitu a tažnou sílu při práci náročných půdních podmínkách.

9 U čelních nakladačů Kubota série M40 je výkon a ovládání středem zájmu. Zařízení pro rychlou montáž Čelní nakladač je možné demontovat a namontovat bez použití nářadí. Díky integrovaným podpěrám a systému rychlého upevnění je možné provést pouze rukou, což velice zvyšuje produktivitu a všestrannost traktoru. Hydraulickou spojkou (na zvláštní objednávku) pro hydraulické přípojky nakladače můžete uvolnit naráz všechny čtyři hadice. ČELNÍ NAKLADAČE ČELNÍ NAKLADAČE: VARIANTY MONTÁŽE A PŘÍSLUŠENSTVÍ V RÁMCI ZVLÁŠTNÍ OBJEDNÁVKY Zvláštní objednávka Typ čelního Traktor Lžíce Tlumič rázu Hydraul. ventil Hydraulická nakladače KSR 3. příd. funkce rychlospojka LA1153 M7040/ 72 /84 M /84 LA1353 M9540/ 72 /84 M9540LP/ 72 /84 M /84 Nový design Čelní nakladače Kubota série M40 byly zcela nově vyvinuty. Nové nakladače mají výrazně zvýšenou zvedací sílu, perfektní pro práci v hospodářství. Tvar byl zcela přizpůsoben konstrukci traktoru. Proto traktory série M40 nejen lépe vypadají, ale celková koncepce umožňuje lepší přehled a dobrý výhled na přídavná zařízení a pracovní prostor. Chráněné hydraulické hadice Pro lepší ochranu hydraulických hadic a zlepšení výhledu jsou hydraulické hadice uloženy daleko od vahadla čelního nakladače. Ochranné kryty přispívají k minimalizaci opotřebení. Zvedací síla a výška zdvihu Dva oddělené řídící body pro zvedací válce (poloha pro sílu a poloha pro výšku) Vám nabízejí možnost dosáhnout maximální zvedací síly nebo maximální výšky zdvihu například při práci s paletizačními vidlemi. Pro práci s lžící nabízí spodní upevňovací bod větší zvedací sílu. Řízení jednou pákou Joystick je umístěn na dosah na pravém blatníku a nabízí Vám možnost kontrolovat pohyb a rychlost nakladače pomocí jedné páky. Sériově dodávané hydraulické funkce umožňují současnou obsluhu nakladače a lžíce, přičemž poloha pro rychlý chod při vysypávání lžíce umožňuje efektivní provoz a krátké pracovní cykly. Konzoly čelního nakladače Konzoly čelního nakladače se sestávají z pevného a trvanlivého ocelového rámu. Tato konstrukce umožňuje nekomplikovanou montáž a značně lepší zorné pole, neboť nic nebrání ve výhledu na pracovní prostor. Vylepšená lžíce Některá z vylepšení nakládací lžíce vytváření zaoblenou zadní část, což zvyšuje stabilitu a nakládání písku a zeminy. Standardní velikost lžíce je 72 (1,83m), lžíce s větší kapacitou (výhradně pro LA 1353) mají 84 (2,13 m).

10 ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ K ČELNÍM NAKLADAČŮM Paralelní vedení s hydraulickým ovládáním Tato funkce umožňuje obsluze zvednout nebo snížit čelní nakladač, přičemž pracovní zařízení zůstává v paralelní poloze vůči zemi. Tímto způsobem snáze zabráníte rozsypání zeminy nebo písku při přepravě a také usnadní manipulaci s paletami. Funkci je možné vypnout v případě, že je výhodnější lžíci sklopit, napři při hloubení šachty. (STD výbava). Tlumení rázů pomocí Kubota Shockless-Ride (KSR) KSR absorbuje rázy nakladače a snižuje únavu obsluhy. Tato nabídka je vynikající v případě že při práci provádíte úzké zatáčky nebo musíte naložit těžká břemena, zátěžové špičky jsou efektivně tlumené. Hydraulická rychlospojka, ovládaná jednou pákou Rychlospojka, dodávaná v rámci zvláštní objednávky, umožňuje obsluze připojit současně všechny čtyři hydraulické hadice. Tím se výrazně urychlí a zjednoduší připojení i odpojení. Ventil pro 3. přídavnou funkci Ventil pro 3. přídavnou funkci, dodávaný na zvláštní objednávku, rozšiřuje možnosti nasazení čelního nakladače např. s drapákem a jinými hydraulicky ovládanými přídavnými zařízeními. Ventil pro 3. přídavnou funkci se aktivuje tlačítkem na rukojeti Joysticku. TECHNICKÁ DATA ČELNÍHO NAKLADAČE Model LA1153 LA1353 Typ traktoru M6040, M7040 *1) M8540, M9540, M9540 Low Profile *1) Hydraulická pístnice nakladače (poloha) Pro max.výšku Pro max.zved.sílu Pro max.výšku Pro max.zved.sílu Maximální výška zdvihu (osa otáčení) mm Výška vyklopení (se lžící) mm Přesah při max. výšce mm Max. sklápěcí úhel stup Přesah přídavného zařízení na zemi mm Max. sklápěcí úhel stup Výkopová hloubka (lžíce ve vodorovné poloze) mm Celková výška v transportní poloze mm Šířka lžíce/kapacita (plná) mm/m /0, /0,55 nebo 2135/0,64 Zvedací síla (bod otáčení) kg Doba zdvihu do max. výšky se zátěží *2) sek Doba sklápění bez zátěže *2) sek Doba sklápění sek Doba vyklápění sek *1) Čelní nakladač není dodáván pro modely s úzkým rozchodem kol *2) Se standardními ventily

11 TRAKTORY PRO ZVLÁŠTNÍ OKRUHY NASAZENÍ Naše speciální traktory nabízejí jednoduchou ovladatellnost a maximální výkon. LOW PROFILE M9540 DTL NARROW M6040 DTN/M7040 DTN/M7040 DTNQ M8540 DTN/M8540 DTNQ Modely M6040 M7040 M8540 M PS 74 PS 88 PS 99 PS Low Profile ROPS Narrow ROPS --- KABINA

12 Ideální traktor, pokud máte vysoké nároky, ale nízké průjezdné výšky M9540 Low Profile byl konstruován speciálně pro použití v prostorách s nízkou průjezdnou výškou. Disponuje výkonem, který potřebujete a kvalitou, kterou vyžadujete. Posuvný ochranný rám (ROPS) redukuje celkovou výšku traktoru na 1687 mm (ROPS zvednutý). M9540 Low Profile je ideální například při práci pod stromy. Nižší a širší blatník, nízko umístěný volant, speciálně umístěné obslužné páky, integrovaný výfuk a kovová palivová nádrž ho předurčují pro použití ve zvláštních kulturách. Tento traktor se snížil, aby dokázal splnit Vaše vysoká očekávání mm 1423 mm TRAKTORY LOW PRO SPECIÁLNÍ OKRUHY POUŽITÍ 1985 mm 390 mm PROFILE Motor Motor typu V3800DI-T, vybavený 72 kw (99 PS), 4 ventily a centrálním přímým vstřikováním nabízí vynikající výkon, maximální tažnou sílu a trakci. Nejmodernější technika ve spojení s turbodmychadlem zajišťuje vysokou efektivitu při nízké spotřebě. Převodovka Se šesti synchronizovanými stupni v hlavní převodové skříni a třemi jízdními stupni skupinové převodovky nabízí M9540 Low Profile 18 řadicích stupňů vpřed a 18 stupňů vzad (včetně skupiny plazivých rychlostí). Lepší hydraulický výkon M9540LP se chlubí výkonem hydraulického čerpadla 64,3 l/min a zvýšenou zvedací silou kg k použití velkých přídavných zařízení. Dva přídavné řídící ventily patří do základní výbavy, další je možné namontovat na zvláštní objednávku. Řízení Bi-Speed Při natočení předních kol na cca 35 pohání systém Kubota Bi-Speed přední kola téměř dvojnásobnou rychlostí, než zadní kola. Výsledkem je extrémně malý otáčecí rádius, díky němuž můžete na poprvé najet do řádků na poli, do zvířecí ohrady nebo do budovy. Posuvný ochranný rám (ROPS) Posuvný ochranný rám (ROPS) je sériově montován na M9540LP. Pokud musí traktor projet prostorem s omezenou výškou, jako např. nízkým průjezdem nebo pod nízkými větvemi, je možné ochranný rám rychle a snadno bez použití nástrojů zasunout. Hydraulické reversní ústrojí Díky hydraulickému reversnímu ústrojí je možné provádět změnu směru jízdy pohodlně a jednoduše. Změna směru jízdy probíhá rychle a pohodlně pákou, umístěnou ergonomicky vlevo na volantu, a to bez nutnosti sešlápnutí pedálu spojky.

13 Úzký a kompaktní pro práce v prostorách s omezeným místem nebo v úzkých řádcích. Naše traktory s úzkým rozvorem jsou vybavené pro veškeré práce v prostorách s omezeným místem. Vinařství, pěstování ovoce nebo použití pro komunální účely traktory nabízejí kompaktní rozměry a vynikající ovladatelnost při vysokém výkonu motoru. Zaoblené blatníky a promyšlené rozmístění ovládacích prvků umožňují také provoz pod nízkými větvemi. TRAKTORY NARROW PRO ZVLÁŠTNÍ OKRUHY POUŽITÍ Standardní výbava Stěrač čelního skla s ostřikovačem Pracovní reflektory vpředu a vzadu Osvětlení vnitřního prostoru Zásuvka 12 V Třípólová zásuvka, 12V-30A Sedmipólová zásuvka pro návěs Zvláštní výbava Stěrač zadního skla s ostřikovačem Alternátor 80A Přídavné hydraulické okruhy atd. Více informací u autorizovaných prodejců Systém řízení Bi-Speed Při natočení předních kol na cca 30 zvyšuje náš exkluzivní systém řízení Bi-Speed při zapnutém náhonu na všechna kola obvodovou rychlost předních kol. Tím lze u našich speciálních traktorů dosáhnout extrémně malý otáčecí rádius. Traktor otočíte na menším prostoru. Rozchod předních kol Rozchod zadních kol Inovovaná kabina Kabiny nových traktorů s úzkým rozvorem M7040N a M8540N jsou nově vyvinuté. Sériově dodávaná klimatizace zajišťuje příjemnou práci. Jak při extrémním horku v létě nebo při velkém chladnu v zimě výkonné klimatizační zařízení a silné topení garantují komfortní pracovní místo. Reverzní převodovka 15V/15R Pět synchronizovaných stupňů ve třech skupinách (vč. skupiny plazivých rychlostí) zaručují vynikající přizpůsobení se každému druhu práce. Hydraulické reversní ústrojí spoří čas a vytváří podmínky pro pohodlnou práci. Přídavné hydraulické okruhy pro pracovní stroje s přední montáží Jako zvláštní příslušenství mohou být namontovány přídavné hydraulické okruhy. Ovládací páky jsou umístěny bezprostředně na volantu a umožňují snadnou obsluhu zařízení s čelní montáží. Speciálně pro pohon hydraulicky poháněných přídavných zařízení je dodávána řídící jednotka s regulací průtoku. Hydraulické čerpadlo a vývodová hřídel Naše traktory s úzkým rozvorem jsou vybavené hydraulickým čerpadlem s výkonem 61 litrů/min. a zvedací silou zadního závěsu 2300 kg, dostačující také pro provoz přídavných zařízení. Nezávislá zadní vývodová hřídel s integrovanou brzdou hnací hřídele umožňuje bezpečnou a efektivní práci.

14 TECHNICKÁ DATA Model M6040 M7040 M8540 M9540 M9540 DTL M6040 DTN M7040 DTN/DTNQ M8540 DTN/DTNQ Motor Typ (výrobce: Kubota) V3307-DI-TE3, E-CDIS, V3800-DI-TE3, E-CDIS, V3800-DI-TE3, E-CDIS, V3307-DI-TE3, E-CDIS, V3800-DI-TE3, E-CDIS, přímé vstřikování přímé vstřikování přímé vstřikování přímé vstřikování přímé vstřikování Počet válců / Turbodmychadlo 4 válce / 4 ventily / turbodmychadlo 4 válce / 4 ventily / turbodmychadlo 4 válce / 4 ventily / turbodmychadlo Jmenovitý počet otáček ot/min Výkon motoru dle 97/68/EG kw (PS) 48,5 (66) 54,6 (74,3) 65,1 (88,5) 72,9 (99,1 72,9 (99,1) 48,5 (66) 54,6 (74,3) 65,1 (88,5 Výkon hnací hřídele dle ISO kw (PS) 41,7 (56,7) 47,7 (64,9) 56,7 (77,1) 62,7 (85,3) 62,7 (85,3) 41,7 (56,7) 47,7 (64,9) 56,7 (77,1) Zdvih cm Obsah paliv. nádrže (ROPS / kabina) l 70 / / / 78 Altrernátor (ROPS / kabina) A 45 / / 60 Převodovka Počet jízdních stupňů Verze ROPS 15 vpřed / 15 vzad 18 vpřed / 18 vzad 18 vpřed / 18 vzad 15 vpřed / 15 vzad Verze s kabinou 15 vpřed / 15 vzad 36 vpřed / 36 vzad vpřed / 15 vzad Maximální rychlost km/h Hlavní převodovka 5 / plně synchronizovaná 6/plně synchronizovaná 6/plně synchronizovaná 5 / plně synchronizovaná Hydraulické reversní ústrojí Standard, páka na sloupku volantu Standard, páka na sloupku volantu Standard, páka na sloupku volantu Hlavní spojka Hydraul. ovládané mokré kotouče Hydraul. ovládané mokré kotouče Hydraul. ovládané mokré kotouče Brzdný systém Hydraul. mokré kotouče, 4 brzdy na kola Hydraul. mokré kotouče, 4 brzdy na kola Hydraul. mokré kotouče, 4 brzdy na kola Brzda návěsu Na zvláštní objednávku Na zvláštní objednávku Na zvláštní objednávku Pohon náhonu na všechna kola Elektro-hydraulický Elektro-hydraulické s Bi-Speed Elektro-hydraulické s Bi-speed Uzávěrka diferenciálu (vpřed / vzad) Aut. uzávěrka diferenciálu / Aut. uzávěrka diferenciálu / Aut. uzávěrka diferenciálu/ Vzadu: mechanická mech. uzávěrka diferenciálu hydraul. ovládaná uzávěrka hydraul. ovládaná uzávěrka uzávěrka diferenciálu Hnací hřídel Typ hnací hřídele Nezávislá hnací hřídel, Nezávislá hnací hřídel Nezávislé řazení, elektrohydraulické elektro-hydraulická spojka elektro-hydraulická spojka Počet otáček ot/min 540 / 540E 540 / 540E 540 / 540E (540 / 1000 na objednávku) 540 / 540E (540 / 1000 na objednávku) (540/ na objednávku) Hydraulika Výkon čerpadla (pracovní hydraulika) l/min 61,0 64,3 64, bodový závěs Hákové rychlospojky konce spodního Hákové rychlospojky Standardní spodní rameno ramene, teleskopické stabilizátory konce spodního ramene, teleskopické stabilizátory Kategorie II II II I / II Ovládání Řazení polohy, regulace tažné síly Řazení polohy, regulace tažné síly Řazení polohy, regulace tažné síly (uchycení na horním rameni) (uchycení na horním rameni) (uchycení na horním rameni) + regulace + regulace + regulace Zvedací síla na konci spodního ramene kg Počet standardních řídících ventilů 2 standard (3. funkce v rámci objednávky) 2 standard (3. funkce v rámci objednávky) 2 standard (3. funkce v rámci objednávky) Další výbava Řízení Hydrostatické servořízení Hydrostatické servořízení Hydrostatické servořízení Kryt motoru, provedení Doširoka otevíratelné, ohraničené, ocel Doširoka otevíratelné, ohraničené, ocel Doširoka otevíratelné, ohraničené, ocel Podlaha na místě řidiče / umístění pedálů Rovná podlaha/zavěšené pedály Rovná podlaha / zavěšené pedály --- Ukazatele Elektronické Elektronické Elektronické Přední blatník Standardní, vychylovací Standardní, vychylovací --- Standardní pneumatiky (vpřed / vzad) 320/70R20 / 420/70R28 / 360/70R24 / 480/70R34 360/70R20 / 480/70R28 7,5-16 / 12,4R24 280/70R18 / 380/70R28 / 320/85R20 / 420/85R30 Rozměry a hmotnost Celková délka (ROPS / kabina) mm 3615 / / Celková výška (vč. ROPS / kabiny) mm 2495 / / (výška nad volant: 1635) / 2310 Rozvor mm 2050 / Minimální světlá výška mm 415 / / / / 360 Rozchod kol vpředu mm vzadu mm / / Otáčecí rádius (bez řídící brzdy) m 3,4 3,8 3,55 3,75 s Bi-Speed Hmotnost traktoru (ROPS / kabina) kg 2450 / / / / 2540 Výrobce si vyhrazuje právo na změnu výše uvedených dat bez předchozího oznámení. Předkládaný prospekt slouží výhradně k popisu. Některé vyobrazené díly v tomto prospektu jsou dodávány v rámci opce a nepatří k základnímu vybavení. Informace o záruce, bezpečnosti nebo další informace o výrobku obdržíte u příslušného smluvního prodejce KUBOTA. V zájmu Vaší bezpečnosti doporučuje KUBOTA bezpodmínečně používání ochranného bezpečnostního rámu (ROPS) a bezpečnostních pásů téměř při každé práci.
