Průmyslový, lehký a vysoce flexibilní video mikroskop se zoomovací optikou a vestavěným LED osvětlením.

Transkript

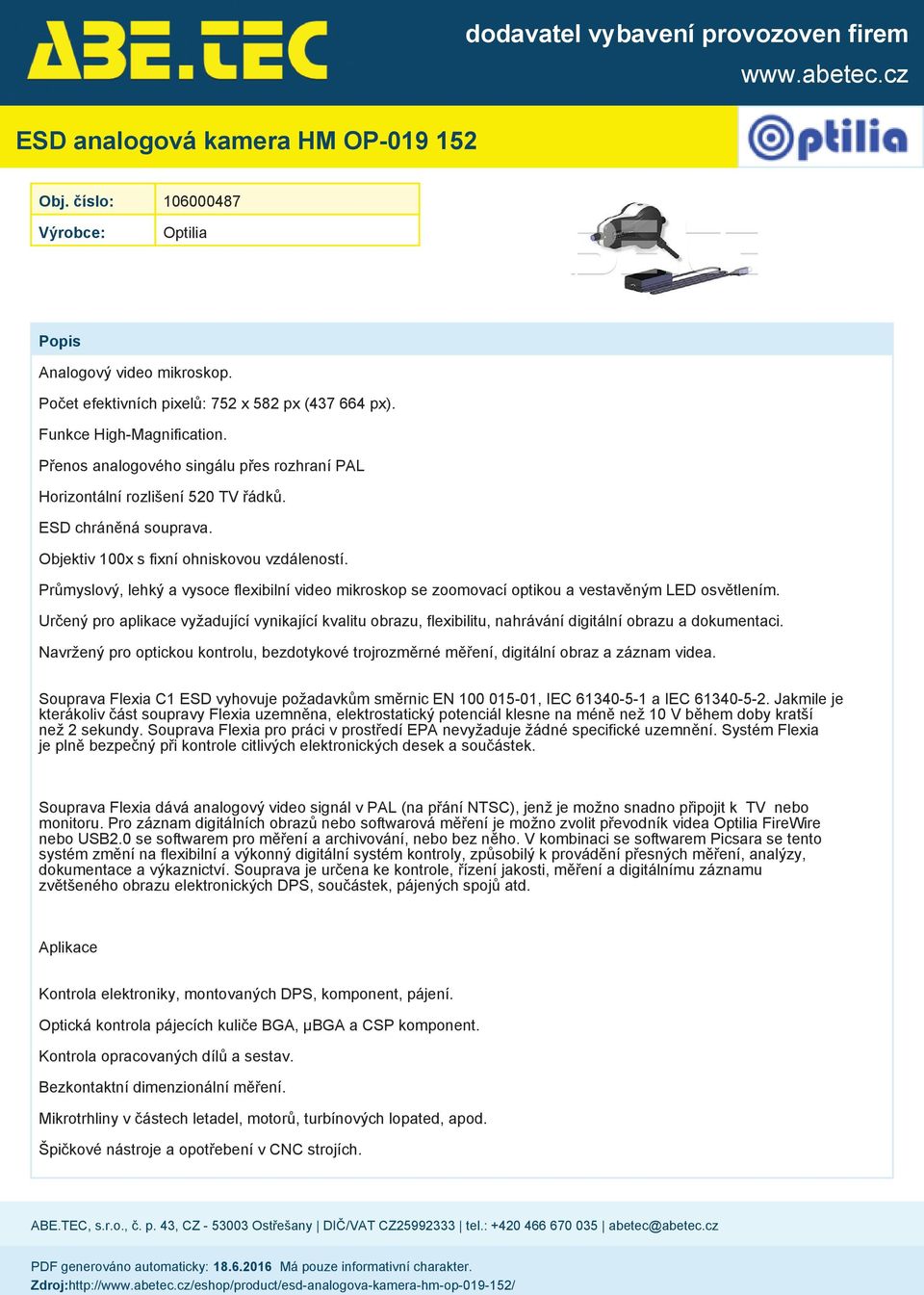

1 dodavatel vybavení provozoven firem ESD analogová kamera HM OP Obj. číslo: Výrobce: Optilia Popis Analogový video mikroskop. Počet efektivních pixelů: 752 x 582 px ( px). Funkce High-Magnification. Přenos analogového singálu přes rozhraní PAL Horizontální rozlišení 520 TV řádků. ESD chráněná souprava. Objektiv 100x s fixní ohniskovou vzdáleností. Průmyslový, lehký a vysoce flexibilní video mikroskop se zoomovací optikou a vestavěným LED osvětlením. Určený pro aplikace vyžadující vynikající kvalitu obrazu, flexibilitu, nahrávání digitální obrazu a dokumentaci. Navržený pro optickou kontrolu, bezdotykové trojrozměrné měření, digitální obraz a záznam videa. Souprava Flexia C1 ESD vyhovuje požadavkům směrnic EN , IEC a IEC Jakmile je kterákoliv část soupravy Flexia uzemněna, elektrostatický potenciál klesne na méně než 10 V během doby kratší než 2 sekundy. Souprava Flexia pro práci v prostředí EPA nevyžaduje žádné specifické uzemnění. Systém Flexia je plně bezpečný při kontrole citlivých elektronických desek a součástek. Souprava Flexia dává analogový video signál v PAL (na přání NTSC), jenž je možno snadno připojit k TV nebo monitoru. Pro záznam digitálních obrazů nebo softwarová měření je možno zvolit převodník videa Optilia FireWire nebo USB2.0 se softwarem pro měření a archivování, nebo bez něho. V kombinaci se softwarem Picsara se tento systém změní na flexibilní a výkonný digitální systém kontroly, způsobilý k provádění přesných měření, analýzy, dokumentace a výkaznictví. Souprava je určena ke kontrole, řízení jakosti, měření a digitálnímu záznamu zvětšeného obrazu elektronických DPS, součástek, pájených spojů atd. Aplikace Kontrola elektroniky, montovaných DPS, komponent, pájení. Optická kontrola pájecích kuliče BGA, µbga a CSP komponent. Kontrola opracovaných dílů a sestav. Bezkontaktní dimenzionální měření. Mikrotrhliny v částech letadel, motorů, turbínových lopated, apod. Špičkové nástroje a opotřebení v CNC strojích.

2 Odizolování a montáž kabelů. Vlákna v papírenském a textilním průmyslu. Plastové díly a vstřikovací formy. Vyšetřování kovů a svařování. Kontrola a identifikace pylu, hmyzu, kamenů, atd. Biologie, patologie, veterinární a vědecké zkoušky. Vyšetřování zločinů a forenzní analýza. Dokumentace, digitální záznam obrazu a archivace. Webové konference a prezantace živých či statických snímků přes internet, aj. Technická specifikace Obrazový senzor: interline 1/4" CCD barevný snímač obrazu. Počet efektivních pixelů: 752 x 582 px ( px). Video signál: kompozitní PAL, 1 V t-t/75 Ω. Horizontální rozlišení: 520 TV řádků. Vertikální frekvence: 50 Hz. Osvětlení: vestavěné kruhové světlo se stmívačem, 12 bílých LED diod s nebo bez polarizéru. Optika: 1-100x varifokální objektiv, 100x, 170x, 250x nebo 500x fixní objektiv. Skladovací prostředí: -20 C C, max. 98% RH, nekondenzující. Pracovní prostředí: +0 C - 45 C, max. 95% RH, nekondenzující. Napájení: 55.0 VDC, 450 ma minimálně přes napájecí zdroj. Rozměry (bez objektivu): 40 x 50 x 36 mm. Hmotnost (bez objektivu): 200 g. Obsah balení Flexia Definition HM analogová (PAL) kamera, ESD chráněná. 100x objektiv (pevná ohnisková vzdálenost). Napájení 5/12V, 30W s MiniDin konektorem. Uživatelský manuál. Vhodné příslušenství Osvětlení

3 Rozptýlené kruhové světlo pro objektiv se zvětšením 250x OP Rozptýlené kruhové světlo pro objektiv se zvětšením 500x OP Difúzní adaptér pro objektiv se zvětšením 100x OP Objektivy 1-100x varifokální objektiv s vestavěným kruhovým světlem OP Objektiv Macro Zoom 8-80x s vestavěným kruhovým světlem OP Objektiv se zvětšením 500x OP Objektiv se zvětšením 250x OP Objektiv se zvětšením 170x OP Ostatní příslušenství 10,4" stolní TFT monitor s kovovým pouzdrem, kompozitní a VGA OP " stolní TFT monitor OP

4 Software Převodník videa USB2.0 OP Stojany a ramena ESD zaostřovací stojan s pravoúhlou základnou OP Zaostřovací stojan s hrubým či jemným posuvem a kruhovou základnou OP Zaostřovací stojan s kruhovou základnou OP Zaostřovací stojan se velkou deskou OP Stolní držák pro video mikroskopy Optilia OP Technická data Název parametru Provedení Obrazový senzor Signální systémy Optický systém Laserové ukazovátko Skladovací prostředí Pracovní prostředí Napájení Výstup signálu Rozměry (š x h x v) Hmotnost Hodnota ESD 1/4" CCD barevný snímač obrazu kompozitní PAL, 1 V t-t/75 Ω 100x fixní objektiv není -20 C C, max. 98% RH, nekondenzující +0 C - 45 C, max. 95% RH, nekondenzující 55.0 VDC, 450 ma minimálně přes napájecí zdroj PAL/ NTSC 140 x 50 x 36 mm 200 g

5 Fotogalerie Volitelné příslušenství Volitelné příslušenství
