CP6015dn CP6015de. CP6015xh

Transkript

1 CP6015n CP6015dn CP6015de CP6015x CP6015xh

2

3 HP Color LaserJet CP6015 Uživatelská příručka

4 Autorská práva a licence 2008 Copyright Hewlett-Packard Development Company, L.P. Reprodukce, úpravy nebo překlad jsou bez předchozího písemného souhlasu zakázány kromě případů, kdy to povoluje autorský zákon. Změna informací obsažených v tomto dokumentu je vyhrazena. Jediné záruky na výrobky HP a služby jsou uvedeny ve výslovných prohlášeních o záruce dodaných s těmito výrobky a službami. Z tohoto dokumentu nelze vyvozovat další záruky. Společnost HP není odpovědná za technické nebo textové chyby nebo opomenutí obsažená v tomto dokumentu. Číslo dílu: Q Edition 1, 04/2008 Ochranné známky Adobe, Acrobat a PostScript jsou ochranné známky společnosti Adobe Systems Incorporated. Corel je ochranná známka nebo registrovaná ochranná známka společnosti Corel Corporation nebo Corel Corporation Limited. Microsoft, Windows a Windows XP jsou v USA registrované ochranné známky společnosti Microsoft Corporation. Windows Vista je registrovaná ochranná známka nebo ochranná známka společnosti Microsoft Corporation v USA a dalších zemích/oblastech. PANTONE je ochranná známka standardu barev společnosti Pantone. UNIX je registrovaná ochranná známka sdružení Open Group. ENERGY STAR je obchodní známka společnosti United States Environmental Protection Agency registrovaná v USA.

5 Obsah 1 Základní informace o produktu Porovnání produktů... 2 Funkce zařízení... 3 Přehled produktu... 6 Pohled zepředu... 6 HP Color LaserJet CP6015n, HP Color LaserJet CP6015dn a HP Color LaserJet CP6015de... 6 HP Color LaserJet CP6015x... 7 HP Color LaserJet CP6015xh... 7 Pohled zezadu... 8 Porty rozhraní... 9 Umístění sériového čísla a čísla modelu Ovládací panel Používání ovládacího panelu Uspořádání ovládacího panelu Význam indikátorů na ovládacím panelu Nabídky ovládacího panelu Základní funkce Hierarchie nabídek Otevření nabídek Nabídka Zobrazit postup Nabídka Obnovit úlohu Nabídka Informace Nabídka Manipulace s papírem Nabídka Konfigurace zařízení Nabídka Tisk Podnabídka PCL Nabídka Kvalita tisku Nabídka Nastavení systému Nabídka Nastavení výstupu Nabídka I/O Nabídka Obnovení nastavení Nabídka Diagnostika CSWW iii

6 Nabídka Servis Software pro systém Windows Podporované operační systémy pro systém Windows Ovladače tiskárny podporované systémem Windows Univerzální tiskový ovladač HP (UPD) Režimy instalace UPD Volba správného ovladače tiskárny pro systém Windows Priorita nastavení tisku Změna nastavení ovladače tiskárny v systému Windows Odstranění softwaru pro systém Windows Podporované nástroje pro systém Windows HP Web Jetadmin Implementovaný webový server HP Easy Printer Care Software pro jiné operační systémy Použití produktu s operačním systémem Macintosh Software pro systém Macintosh Operační systémy Macintosh podporované zařízením Ovladače tiskárny podporované systémem Macintosh Odinstalace softwaru z operačních systémů Macintosh Priorita nastavení tisku v systému Macintosh Změna nastavení ovladače tiskárny v systému Macintosh Software pro počítače Macintosh Nástroj HP Printer Utility Spuštění nástroje HP Printer Utility Funkce nástroje HP Printer Utility Podporované nástroje pro počítače Macintosh Implementovaný webový server Používání funkcí v ovladači tiskárny v systému Macintosh Tisk Vytváření a používání předvoleb tisku v systému Macintosh Změna velikosti dokumentů nebo tisk na vlastní formát papíru Tisk obálky Používání vodoznaku Tisk více stránek na jeden list papíru v systému Macintosh Tisk na obě strany listu (duplexní tisk) Nastavení možností sešívání Ukládání úloh Nastavení možností barev Použití nabídky Services (Služby) iv CSWW

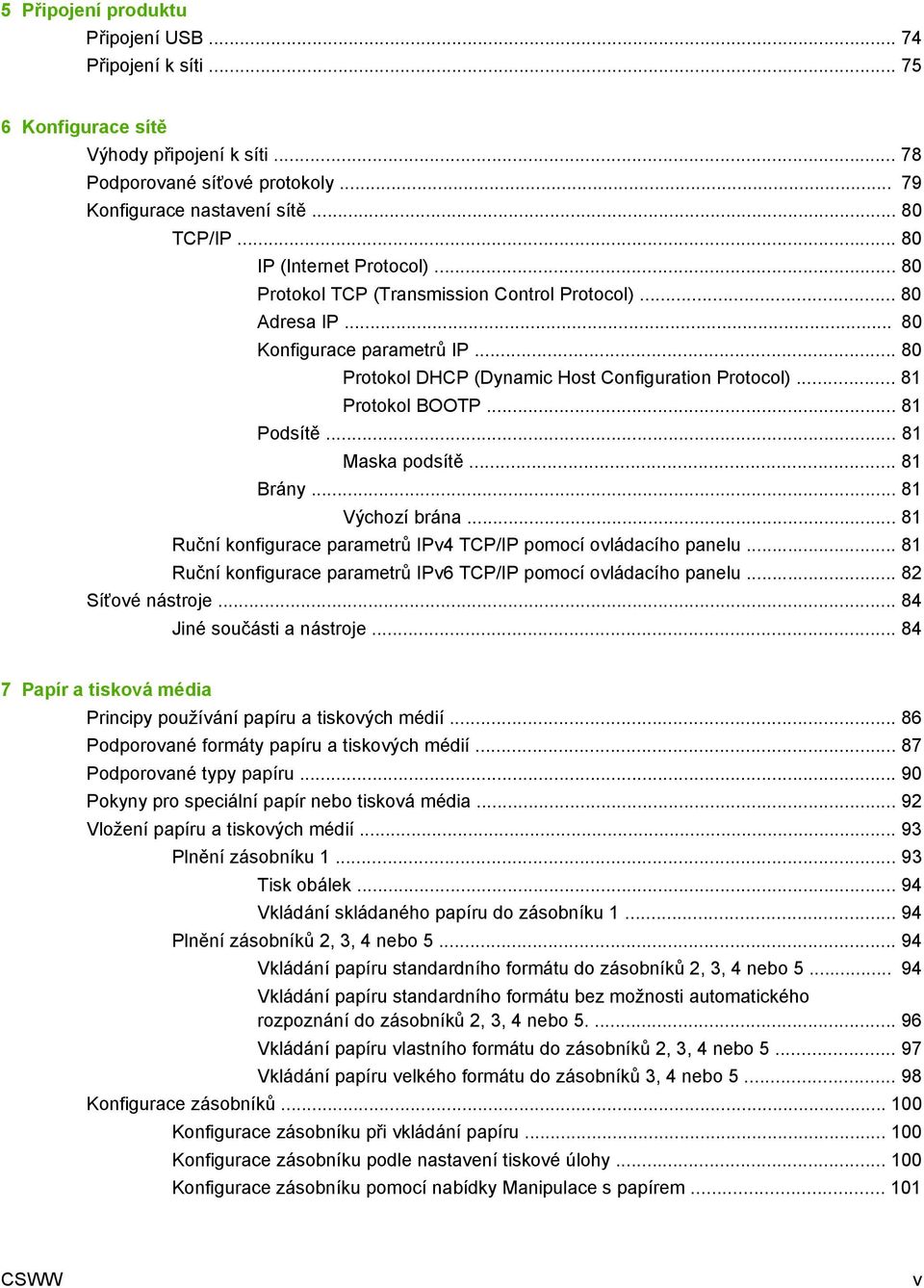

7 5 Připojení produktu Připojení USB Připojení k síti Konfigurace sítě Výhody připojení k síti Podporované síťové protokoly Konfigurace nastavení sítě TCP/IP IP (Internet Protocol) Protokol TCP (Transmission Control Protocol) Adresa IP Konfigurace parametrů IP Protokol DHCP (Dynamic Host Configuration Protocol) Protokol BOOTP Podsítě Maska podsítě Brány Výchozí brána Ruční konfigurace parametrů IPv4 TCP/IP pomocí ovládacího panelu Ruční konfigurace parametrů IPv6 TCP/IP pomocí ovládacího panelu Síťové nástroje Jiné součásti a nástroje Papír a tisková média Principy používání papíru a tiskových médií Podporované formáty papíru a tiskových médií Podporované typy papíru Pokyny pro speciální papír nebo tisková média Vložení papíru a tiskových médií Plnění zásobníku Tisk obálek Vkládání skládaného papíru do zásobníku Plnění zásobníků 2, 3, 4 nebo Vkládání papíru standardního formátu do zásobníků 2, 3, 4 nebo Vkládání papíru standardního formátu bez možnosti automatického rozpoznání do zásobníků 2, 3, 4 nebo Vkládání papíru vlastního formátu do zásobníků 2, 3, 4 nebo Vkládání papíru velkého formátu do zásobníků 3, 4 nebo Konfigurace zásobníků Konfigurace zásobníku při vkládání papíru Konfigurace zásobníku podle nastavení tiskové úlohy Konfigurace zásobníku pomocí nabídky Manipulace s papírem CSWW v

8 Automatické rozpoznávání typu média (režim automatického rozpoznávání) Nastavení režimu Auto čidlo Výběr média podle zdroje, typu nebo formátu Zdroj Typ a formát Výběr místa výstupu Standardní výstupní přihrádka Volitelné výstupní příslušenství Funkce sešívačky se stohovačem se třemi přihrádkami Funkce dokončovací jednotky pro tvorbu brožur Přehled příslušenství Konfigurace provozního režimu příslušenství Výběr provozního režimu na ovládacím panelu Výběr provozního režimu v ovladači tiskárny (Windows) Výběr provozního režimu v ovladači tiskárny (systém Mac OS X) Použití funkcí produktu Úsporná nastavení Zpoždění režimu sleep Nastavení zpoždění spánku Zapnutí či vypnutí režimu spánku Doba probuzení Nastavení času probuzení Nastavení úsporných režimu ze serveru EWS Používání sešívačky Podporované formáty papíru pro sešívání Sešití tiskových úloh Použití funkce uložení úlohy Získání přístupu k funkcím ukládání úloh Použití funkce pro ověření a podržení Vytvoření úlohy ověření a podržení Tisk úloh ověření a podržení Odstranění úloh ověření a podržení Použití funkce osobní úlohy Tisk osobní úlohy Odstranění osobní úlohy Použití funkce rychlého kopírování Vytvoření úlohy rychlého kopírování Tisk úlohy rychlého kopírování Odstranění úlohy rychlého kopírování Použití funkce uložené úlohy Vytvoření uložené tiskové úlohy Tisk uložené úlohy vi CSWW

9 Odstranění uložené úlohy Tisk na skládaný papír Tisk na skládaný papír ze zásobníku Tisk fotografií nebo marketingových materiálů Podporovaný lesklý papír Konfigurace zásobníku papíru Konfigurace nastavení ovladače Tisk map a venkovních nápisů odolných proti nepřízni počasí Podporovaný tuhý papír Konfigurace zásobníku papíru Konfigurace nastavení ovladače Nastavení vyrovnání při oboustranném tisku Tiskové úlohy Zrušení tiskové úlohy Zastavení aktuální tiskové úlohy z ovládacího panelu Zastavení aktuální tiskové úlohu z aplikace Používání funkcí v ovladači tiskárny v systému Windows Spuštění ovladače tiskárny Použití zkratek pro tisk Nastavení možností papíru a kvality Nastavení efektů dokumentu Nastavení možností úprav dokumentu Nastavení možností výstupu u zařízení Nastavení možností uložení úlohy Nastavení možností barvy Získání informací o podpoře a stavu zařízení Nastavení pokročilých možností tisku Použití barvy Správa barev Automatické nebo manuální nastavení barev Ruční nastavení barev Tisk ve stupních šedi Omezení použití barev Omezení barevného tisku Barva RGB (Motivy barev) Shoda barev Shoda barev podle vzorníku Tisk barevných vzorků Shoda barev PANTONE Pokročilé použití barev HP ImageREt CSWW vii

10 Výběr papíru srgb Tisk ve čtyřech barvách CMYK Emulace sady inkoustů CMYK (emulace HP PostScript úrovně 3) TrueCMYK Správa a údržba produktu Informační stránky HP Easy Printer Care Spuštění softwaru HP Easy Printer Care Oddíly softwaru HP Easy Printer Care Implementovaný webový server Spuštění implementovaného webového serveru pomocí síťového připojení Části implementovaného webového serveru Používání softwaru HP Web Jetadmin Funkce zabezpečení Zabezpečení implementovaného webového serveru Funkce Secure Disk Erase Dotčená data Další informace Ukládání úloh Uzamčení nabídek ovládacího panelu Nastavení hodin reálného času Nastavení hodin reálného času Správa spotřebního materiálu Skladování tiskových kazet Zásady společnosti HP týkající se neoriginálních tiskových kazet Horká linka a webové stránky společnosti HP pro nahlášení podvodu Výměna spotřebního materiálu Umístění spotřebního materiálu Pokyny pro výměnu spotřebního materiálu Přibližné intervaly výměny spotřebního materiálu Výměna tiskových kazet Výměna obrazových válců Instalace paměti Instalace paměťových modulů DIMM DDR Aktivace paměti v systému Windows Instalace tiskového serveru HP Jetdirect nebo karty tiskového serveru EIO nebo pevného disku EIO Výměna zásobníku svorek Výměna zásobníků svorek pro sešití po hřbetu v zařízení pro tvorbu brožur Čištění produktu Čištění povrchu zařízení Čištění rozlitého toneru viii CSWW

11 Aktualizace firmwaru Zjištění aktuální verze firmwaru Stažení nového firmwaru z webu společnosti HP Přenos firmwaru do produkt Aktualizace firmwaru prostřednictvím prohlížeče a služby FTP Aktualizace firmwaru pomocí protokolu FTP při připojení k síti v systému Microsoft Windows Aktualizace firmwaru pomocí nástroje HP Web Jetadmin Aktualizace firmwaru pro připojení USB pomocí příkazů MS-DOS Aktualizace firmwaru rozhraní HP Jetdirect Řešení potíží Řešení obecných potíží Základní body pro řešení problémů Obnovení výrobního nastavení Faktory ovlivňující výkon produktu Automatická kalibrace neutrálních barev Typy hlášení ovládacího panelu Hlášení ovládacího panelu Uvíznutí Obvyklé příčiny uvíznutí papíru Místa uvíznutí Odstranění uvíznutého média OBLAST 1: Odstranění uvíznutí ve výstupní přihrádce OBLAST 2 a OBLAST 3: Odstranění uvíznutí v oblasti fixační nebo přenosové jednotky OBLAST 4: Odstranění uvíznutí v oblasti duplexního zařízení OBLAST 5: Odstranění uvíznutí v zásobníku 2 a ve vnitřní dráze papíru OBLAST 6: Odstranění uvíznutí v zásobníku Odstranění uvíznutí při tisku na skládaný papír OBLAST 7: Odstranění uvíznutí ve volitelných zásobnících 3, 4 a OBLAST 8: Odstranění uvíznutí ve volitelných dokončovacích zařízeních Odstranění uvíznutí ve výstupním mostu Odstranění uvíznutí v oblasti třídiče Odstranění uvíznutí v zařízení pro tvorbu brožur Odstranění uvíznutých svorek Odstranění uvíznutých svorek v hlavní sešívačce Odstranění uvíznuté svorky v příslušenství pro tvorbu brožur Obnovení po uvíznutí papíru Potíže s manipulací s papírem Produkt podává více listů Do produktu je podávána stránka nesprávné velikosti Produkt zavádí papír z nesprávného zásobníku Nedochází k automatickému podávání papíru CSWW ix

12 Nedochází k podávání papíru ze zásobníku 2, 3, 4 nebo Nedochází k podávání transparentních fólií a lesklého papíru Obálky se zasekávají nebo nejsou podávány do produktu Výstup je zvlněný nebo pomačkaný Produkt netiskne oboustranně, případně je oboustranný tisk nesprávný Popis světelných kontrolek formátoru Kontrolky LED serveru HP Jetdirect Hlavní kontrolka LED Řešení potíží s kvalitou obrazu Příklady potíží s kvalitou tisku Pravítko pro opakující se vady Vady průhledných fólií do zpětného projektoru Problémy s kvalitou tisku související s prostředím Problémy s kvalitou tisku související se zaseknutím papíru Optimalizace a zdokonalení kvality obrazu Používání podporovaného papíru Kalibrujte produkt Zadejte správný typ papíru Čištění fixační jednotky Reakce na chybová hlášení na ovládacím panelu Vyčištění registrační sestavy druhého přenosu Použití ručních režimů tisku Stránky pro řešení problémů s kvalitou tisku Potíže s výkonem Řešení potíží s připojením k síti Řešení potíží s tiskem v síti Ověření síťové komunikace Potíže se softwarem produktu Řešení běžných problémů v počítačích Macintosh Dodatek A Spotřební materiál a příslušenství Objednávání náhradních dílů, příslušenství a spotřebního materiálu Objednávání přímo od výrobce HP Objednávání v servisu a u poskytovatelů podpory Objednávání přímo pomocí integrovaného webového serveru (platí pro tiskárny připojené k síti) Objednávání přímo s pomocí softwaru HP Easy Printer Care Čísla součástí Příslušenství Tiskové kazety Obrazové válce Sady pro údržbu Paměť Kabely a rozhraní x CSWW

13 Dodatek B Servis a podpora Prohlášení o omezené záruce společnosti Hewlett-Packard Prohlášení o omezené záruce na tiskovou kazetu a obrazový válec Prohlášení o omezené záruce na fixační sadu, přenosovou sadu a přenášecí sadu pro tiskárny Color LaserJet Oprava provedená zákazníkem záruční servis Zákaznická podpora Dostupnost podpory a servisu Smlouva o údržbě HP Smlouvy o servisu u zákazníka Prioritní servis v místě instalace Servis u zákazníka do druhého dne Týdenní servis u zákazníka (větší objemy) Dodatek C Technické údaje o produktu Rozměry Technické údaje elektrického zařízení Akustické technické údaje Specifikace prostředí Dodatek D Informace o předpisech Předpisy FCC Program kontroly produktu ve vztahu k životnímu prostředí Ochrana životního prostředí Vytváření ozonu Spotřeba energie Spotřeba papíru Plasty Spotřební materiál HP LaserJet Pokyny pro vracení a recyklaci Spojené státy americké a Portoriko Vrácení více kazet najednou Vracení jednoho kusu Odeslání Program sběru mimo USA Papír Omezení materiálu Likvidace odpadů původci odpadů v domácnostech Evropské unie Bezpečnostní list MSDS (Material Safety Data Sheet) Další informace Prohlášení o shodě Informace o závislosti na napájení CSWW xi

14 Typy pamětí Paměť závislá na napájení Permanentní paměť Paměť jednotky pevného disku Prohlášení o bezpečnosti Bezpečnost laseru Kanadské předpisy DOC Prohlášení VCCI (Japonsko) Prohlášení o napájecím kabelu (Japonsko) Prohlášení EMI (Korea) Laserové osvědčení pro Finsko Tabulka materiálu (Čína) Rejstřík xii CSWW

15 1 Základní informace o produktu Porovnání produktů Funkce zařízení Přehled produktu CSWW 1

16 Porovnání produktů Tabulka 1-1 Modely produktu Model Funkce HP Color LaserJet CP6015n Víceúčelový zásobník na 100 listů (Zásobník 1) Vstupní zásobník na 500 listů (Zásobník 2) Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX 512 MB paměti RAM HP Color LaserJet CP6015dn Víceúčelový zásobník na 100 listů (Zásobník 1) Vstupní zásobník na 500 listů (Zásobník 2) Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX 512 MB paměti RAM Jednotka oboustranného tisku HP Color LaserJet CP6015de Víceúčelový zásobník na 100 listů (Zásobník 1) Vstupní zásobník na 500 listů (Zásobník 2) Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX 512 MB paměti RAM Jednotka oboustranného tisku Splňuje požadavky programu ENERGY STAR, verze 1.0 HP Color LaserJet CP6015x Víceúčelový zásobník na 100 listů (Zásobník 1) Dva vstupní zásobníky na 500 listů (Zásobníky 2 a 3) Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX 512 MB paměti RAM Jednotka oboustranného tisku HP Color LaserJet CP6015xh Víceúčelový zásobník na 100 listů (Zásobník 1) Čtyři vstupní zásobníky na 500 listů (Zásobníky 2, 3, 4 a 5) Integrovaný tiskový server HP Jetdirect pro připojení k síti typu 10/100Base-TX 512 MB paměti RAM Jednotka oboustranného tisku 40gigabajtový (GB) pevný disk 2 Kapitola 1 Základní informace o produktu CSWW

17 Funkce zařízení Tabulka 1-2 Funkce Rychlost a propustnost Tiskne až 40 stránek za minutu na papír formátu Letter a 41 stránek za minutu na papír formátu A4. Doba nutná k vytištění první stránky kratší než 11 sekund Doporučuje se vytisknout maximálně až stran za měsíc Mikroprocesor s frekvencí 835 MHz Tisk na skládaný papír Rychlý oboustranný tisk Rozlišení 600 bodů na palec (dpi) díky technologii Image Resolution Enhancement 4800 pro optimální celkové zobrazování Paměť dpi pro podrobnou práci s liniemi a malým textem 512 MB paměti RAM Technologie MEt (Memory Enhancement technology) automaticky komprimuje data pro efektivnější využití paměti RAM. Uživatelské rozhraní Čtyřřádkový grafický displej na ovládacím panelu Implementovaný webový server, který umožňuje přístup k technické podpoře a k objednávání spotřebního materiálu (u zařízení připojených k síti) Software HP Easy Printer Care (webový nástroj pro zobrazení stavu a řešení potíží) Možnost objednávání spotřebního materiálu po Internetu pomocí softwaru HP Easy Printer Care a implementovaného webového serveru Manipulace s papírem Vstup Zásobník 1 (víceúčelový zásobník): Víceúčelový zásobník na papír, fólie, štítky, skládaná média, obálky a další typy papíru. Úplný seznam typů papíru najdete v části Podporované typy papíru na stránce 90. Zásobník pojme až 100 listů papíru, 50 fólií nebo 10 obálek. Další informace najdete v části Podporované formáty papíru a tiskových médií na stránce 87. Zásobníky 2, 3, 4 a 5: Zásobníky na 500 listů. Tyto zásobníky automaticky rozpoznávají běžné formáty papíru a umožňují tisk na papír vlastního formátu. Zásobník 2 podporuje papíry do formátu mm (11 17 palců) a A3, a zásobníky 3, 4 a 5 podporují formáty až do rozměrů mm (12 18 palců) a SRA3. Seznam podporovaných formátů papíru najdete v části Podporované formáty papíru a tiskových médií na stránce 87. Seznam podporovaných typů papíru najdete v části Podporované typy papíru na stránce 90. Oboustranný tisk: Tato funkce umožňuje automatický oboustranný tisk (tisk na obě strany papíru). Není k dispozici u modelu HP Color LaserJet CP6015n. Tento model nelze upgradovat na automatický oboustranný tisk. CSWW Funkce zařízení 3

18 Tabulka 1-2 Funkce (pokračování) Rozsah formátu papíru pro automatický oboustranný tisk je 175 mm až 320 mm (6,9 až 12,6 palce) 210 mm až 457 mm (8,3 až 18 palců). Rozsah hmotnosti médií je g/m 2 (16 58 lb). Výstup Jazyky a písma HP PCL 6 (Printer Control Language) Standardní výstupní přihrádka: Standardní výstupní přihrádka je umístěna na přední straně produktu. Tato přihrádka pojme až 500 listů papíru. Produkt je vybaven čidlem, které upozorní na naplnění přihrádky. Volitelná sešívačka se stohovačem se 3 přihrádkami: Zajišťuje rozdělení úloh do více výstupních přihrádek, pohodlné sešívání (úlohy s až 50 listy), funkci střídavého skládání úloh a dodatečnou výstupní kapacitu. Stohovač obsahuje 3 přihrádky: přihrádku na 100 listů, přihrádku na 500 listů a přihrádku na 1000 listů. Volitelná dokončovací jednotka pro tvorbu brožur: Poskytuje pohodlné sešívání (úloh až s 50 listy), sešívání ve hřbetu (brožury až s 15 listy), překládání jednoho listu do tvaru V, oddělování úloh a střídavé skládání úloh a dodatečnou kapacitu pro výstup. Volitelná dokončovací jednotka pro tvorbu brožur zahrnuje tři přihrádky: dvě přihrádky na 1000 listů a jednu přihrádku, která může pojmout až 25 brožur sešitých na hřbetu. POZNÁMKA: Kapacity výstupních přihrádek jsou založeny na papíru o hmotnosti 75 g/m 2. Těžší papír kapacitu snižuje. HP Universal Printer Driver (UPD) PCL 5 Tiskové kazety/obrazové válce (po 4 ks) HP UPD postscript (PS) Printer Management Language (jazyk řízení tiskárny) 93 interních vektorových písem TrueType v ovladačích HP PCL. 93 interních vektorových písem v emulaci HP Postscript úrovně 3 (předdefinované symboly Euro). Další řešení písem jsou dostupná prostřednictvím produktů s pamětí typu Flash od jiných výrobců. Dvoudílný systém toneru a obrazové jednotky Černé tiskové kazety tisknou až stránek; azurová, purpurová nebo žlutá tisková kazeta tiskne každá až stran. Obrazové válce tisknou až stránek při 5% pokrytí Detekce originálních tiskových kazet společnosti HP Automatické odstranění pásky toneru Podporované operační systémy Microsoft Windows 2000, Windows XP a Windows Vista Macintosh OS X, V10.2.8, V10.3, V10.4, V10.5 a novější Novell NetWare Unix Linux Připojení Konektor RJ-45 místní sítě (LAN) pro integrovaný tiskový server HP Jetdirect Dva volitelné sloty pro rozšířený vstup a výstup (EIO) Připojení USB Kapitola 1 Základní informace o produktu CSWW

19 Tabulka 1-2 Funkce (pokračování) Ekologické vlastnosti Nastavení úsporného režimu šetří energii Vysoký podíl recyklovatelných součástí a materiálů Funkce zabezpečení Funkce zabezpečeného vymazání disku Bezpečnostní zámek (volitelný) Uchování úlohy Ověření uživatele pomocí čísla PIN u uložených úloh Zabezpečení IPv6 CSWW Funkce zařízení 5

20 Přehled produktu Pohled zepředu HP Color LaserJet CP6015n, HP Color LaserJet CP6015dn a HP Color LaserJet CP6015de Displej ovládacího panelu 2 Výstupní přihrádka (pojme přibližně 500 listů papíru) 3 Zásobník pro přepnutí na oboustranný tisk (pouze modely HP Color LaserJet CP6015dn a HP Color LaserJet CP6015de) 4 Pravá dvířka (poskytují přístup k odstraňování uvíznutých médií a výměnu součástí) 5 Zásobník 1 (víceúčelový zásobník na 100 listů) 6 Připojení napájení 7 Hlavní vypínač 8 Zásobník 2 (vstupní zásobník na 500 listů) 9 Přední kryt (poskytuje přístup k tiskovým kazetám a obrazovým válcům) 6 Kapitola 1 Základní informace o produktu CSWW

21 HP Color LaserJet CP6015x Dvířka vpravo dole 2 Zásobník 3 (vstupní zásobník na 500 listů) HP Color LaserJet CP6015xh Dvířka vpravo dole 2 Zásobníky 3, 4 a 5 (vstupní zásobníky na 500 listů) CSWW Přehled produktu 7

22 Pohled zezadu Porty rozhraní 2 Páčka zámku pro dodatečné vstupní přihrádky (pouze modely HP Color LaserJet CP6015x a HP Color LaserJet CP6015xh) 8 Kapitola 1 Základní informace o produktu CSWW

23 Porty rozhraní Produkt je vybaven až 4 porty (2 standardními) pro připojení k počítači nebo k síti. Porty jsou umístěny v levém zadním rohu produktu Dva rozšiřující sloty rozhraní EIO 2 Přístupový port pro zámky Kensington 3 Port USB Připojení k síti (integrovaný tiskový server HP Jetdirect) Umístění sériového čísla a čísla modelu Číslo modelu a sériové číslo je uvedeno na identifikačním štítku na zadní straně produktu. Sériové číslo obsahuje informace o zemi/oblasti původu, verzi produktu, kód produktu a výrobní číslo tiskárny. Obrázek 1-1 Ukázka štítku s číslem modelu a sériovým číslem Název modelu HP Color LaserJet CP6015n HP Color LaserJet CP6015dn HP Color LaserJet CP6015de HP Color LaserJet CP6015x HP Color LaserJet CP6015xh Číslo modelu Q3931A Q3932A Q3935A Q3933A Q3934A CSWW Přehled produktu 9

24 10 Kapitola 1 Základní informace o produktu CSWW

25 2 Ovládací panel Používání ovládacího panelu Nabídky ovládacího panelu Hierarchie nabídek Nabídka Zobrazit postup Nabídka Obnovit úlohu Nabídka Informace Nabídka Manipulace s papírem Nabídka Konfigurace zařízení Nabídka Diagnostika Nabídka Servis CSWW 11

26 Používání ovládacího panelu Ovládací panel zahrnuje textový displej poskytující přístup ke všem funkcím produktu. Pomocí tlačítek a číselné klávesnice můžete ovládat úlohy a stav produktu. Světelné indikátory informují o celkovém stavu produktu. Uspořádání ovládacího panelu Na ovládacím panelu je umístěn textový displej, ovládací tlačítka, číselná klávesnice a tři kontrolky stavu (diody LED) Tlačítko Stop Slouží k zastavení aktuální úlohy, zobrazení možností pro obnovení nebo zrušení aktuální úlohy, odstranění papíru z produktu a vymazání všech chyb, po nichž lze pokračovat, souvisejících se zastavenou úlohou. Pokud produkt právě netiskne úlohu, stisknutím tlačítka Stop produkt pozastavíte. 2 Tlačítko Nabídka Slouží k otevření a zavření nabídek. 3 Displej Zobrazuje informace o stavu, nabídky, nápovědu a chybová hlášení. 4 Tlačítko Šipka zpět ( ) Umožňuje pohyb zpět ve vnořených nabídkách. 5 Tlačítko Šipka nahoru ( ) Umožňuje pohyb v nabídkách a v textu a zvyšuje hodnoty numerických položek na displeji. 6 Tlačítko Zaškrtnutí ( ) Umožňuje provést výběr, obnovit tisk po chybách, po nichž lze pokračovat, a potvrdit používání neoriginální tiskové kazety. 7 Tlačítko Šipka dolů ( ) Umožňuje pohyb v nabídkách a v textu a snižuje hodnoty numerických položek na displeji. 8 Číselná klávesnice Umožňuje zadat číselné hodnoty pro kódy PIN a jiné číselné hodnoty. 9 Tlačítko Nápověda ( ) Poskytuje podrobné informace o zprávách či nabídkách zařízení. 10 Kontrolka Pozor Kontrolka Pozor označuje, že produkt je ve stavu vyžadujícím zásah. Může se jednat o prázdný zásobník papíru nebo chybovou zprávu na displeji. 11 Kontrolka Data Kontrolka Data označuje, že produkt načítá data. 12 Kontrolka Připraveno Kontrolka Připraveno označuje, že produkt může zahájit zpracování úlohy. 12 Kapitola 2 Ovládací panel CSWW

27 Význam indikátorů na ovládacím panelu Indikátor Svítí Vypnuto Bliká Připraveno (zelený) Produkt je ve stavu online (může přijímat a zpracovávat data). Produkt je ve stavu offline nebo vypnutý. Produkt se pokouší zastavit tisk a přejít do stavu offline. Data (zelený) V produktu jsou přítomna zpracovávaná data, k dokončení úlohy je však potřeba více dat. Produkt nezpracovává ani nepřijímá data. Produkt zpracovává a přijímá data. Pozor (oranžový) Došlo ke kritické chybě. Produkt vyžaduje zásah obsluhy. Není nutný zásah obsluhy. Došlo k chybě. Produkt vyžaduje zásah obsluhy. CSWW Používání ovládacího panelu 13

28 Nabídky ovládacího panelu Většinu běžných tiskových úloh lze provádět v počítači pomocí tiskového ovladače nebo softwarové aplikace. Toto je nejvhodnější způsob ovládání produktu a potlačí nastavení ovládacího panelu produktu. Další informace naleznete v souborech nápovědy softwaru. Další informace o přístupu k tiskovému ovladači viz Software pro systém Windows na stránce 51 nebo Použití produktu s operačním systémem Macintosh na stránce 63. Produkt lze také ovládat změnou nastavení na ovládacím panelu produktu. Pomocí ovládacího panelu získáte přístup k funkcím nepodporovaným ovladačem tiskárny nebo softwarovou aplikací a možnost konfigurovat zásobníky na formát a typ papíru. Základní funkce Do nabídek vstoupíte stisknutím tlačítka Nabídka. Položku nabídky vyberete pomocí tlačítka zaškrtnutí. Pomocí tlačítek Šipka nahoru a Šipka dolů se můžete v nabídkách pohybovat. Pomocí těchto tlačítek lze navíc zvyšovat a snižovat číselnou hodnotu výběru. Pokud tlačítka Šipka nahoru a Šipka dolů podržíte, posun bude probíhat rychleji. Tlačítko Šipka zpět umožňuje pohyb zpět v nabídkách a také výběr číselných hodnot při konfiguraci produktu. Pomocí tlačítka Nabídka lze ukončit všechny nabídky. Není-li po dobu 60 sekund stisknuto žádné tlačítko, tiskárna se vrátí do stavu Připraveno. 14 Kapitola 2 Ovládací panel CSWW

29 Hierarchie nabídek Následující tabulky uvádí hierarchické uspořádání všech nabídek. Otevření nabídek Stiskněte tlačítko Nabídka. Stisknutím tlačítek Šipka nahoru nebo Šipka dolů můžete procházet seznamy. Stisknutím tlačítka zaškrtnutí vyberete příslušnou možnost. K dispozici jsou následující nabídky na nejvyšší úrovni: ZOBRAZIT POSTUP. Další informace najdete v části Nabídka Zobrazit postup na stránce 16. OBNOVIT ÚLOHU. Další informace najdete v části Nabídka Obnovit úlohu na stránce 17. INFORMACE. Další informace najdete v části Nabídka Informace na stránce 18. MANIPULACE S PAPÍREM. Další informace najdete v části Nabídka Manipulace s papírem na stránce 19. KONFIGURACE ZAŘÍZENÍ. Další informace najdete v části Nabídka Konfigurace zařízení na stránce 20. DIAGNOSTIKA. Další informace najdete v části Nabídka Diagnostika na stránce 45. SERVIS. Další informace najdete v části Nabídka Servis na stránce 50. CSWW Hierarchie nabídek 15

30 Nabídka Zobrazit postup Nabídka ZOBRAZIT POSTUP slouží k tisku stránky poskytující více informací o produktu. Zobrazení: Stiskněte tlačítko Nabídka a pak vyberte možnost ZOBRAZIT POSTUP. Položka PRŮVODCE NÁPOVĚDOU K TISKU Vysvětlení Vytiskne stránku s odkazy na další nápovědu na webu. 16 Kapitola 2 Ovládací panel CSWW

31 Nabídka Obnovit úlohu Nabídka OBNOVIT ÚLOHU umožňuje zobrazit všechny uložené úlohy. Zobrazení: Stiskněte tlačítko Nabídka a pak vyberte možnost OBNOVIT ÚLOHU. Položka Dílčí položka Možnosti Popis UŽIVATEL <X> V seznamu jsou uvedena jména všech uživatelů, kteří mají uložené úlohy. Výběrem jména uživatele zobrazíte seznam jeho uložených úloh. VŠECHNY SOUKROMÉ ÚLOHY Tato zpráva se zobrazí v případě, že má uživatel uložené úlohy, které vyžadují kód PIN. <NÁZEV ÚLOHY> V seznamu jsou uvedeny jednotlivé úlohy podle názvů. TISK KOPIE ODSTRANIT Výběrem této možnosti vytisknete uloženou úlohu. Při tisku soukromé úlohy se uživateli zobrazí výzva k zadání kódu PIN. Počet kopií úlohy, které se mají vytisknout. Výchozí hodnota je 1. Výběrem této možnosti odstraníte uloženou úlohu. Při odstraňování soukromé úlohy se uživateli zobrazí výzva k zadání kódu PIN. CSWW Nabídka Obnovit úlohu 17

32 Nabídka Informace Pomocí nabídky INFORMACE lze prohlížet a tisknout specifické informace o produktu. Zobrazení: Stiskněte tlačítko Nabídka a pak vyberte možnost INFORMACE. Položka TISK MAPY NABÍDEK TISK KONFIGURACE TISK STRÁNKY STAVU SPOTŘEBNÍHO MATERIÁLU STAV SPOTŘEBNÍHO MATERIÁLU TISK STRÁNKY VYUŽITÍ TISK PROTOKOLU ÚLOH POUŽITÍ BAREV TISK UKÁZKY TISK VZORKŮ RGB TISK VZORKŮ CMYK TISK SEZNAMU SOUBORŮ TISK SEZNAMU PÍSEM PCL TISK SEZNAMU PÍSEM PS Popis Vytiskne mapu nabídek ovládacího panelu zobrazující rozložení a aktuální nastavení položek v nabídkách ovládacího panelu. Vytiskne konfigurační stránky produktu zobrazující nastavení tiskárny a nainstalované příslušenství. Vytiskne předpokládanou zbývající životnost spotřebního materiálu, statistiku celkového počtu vytištěných stránek a zpracovaných úloh, sériové číslo, počítadlo stránek a informace o údržbě. Zobrazí stav tiskových kazet, obrazových válců, fixační sady, přenášecí sady a přenosové sady v podobě rozbalovacího seznamu. Vytiskne přehled všech formátů papíru, které produktem prošly, informace o tom, zda byly tištěny jednostranně, oboustranně, jednobarevně nebo barevně, a počítadlo stránek. Vytiskne statistiku použití barev pro tiskárnu. Vytiskne ukázkovou stránku. Vytiskne vzorky barev pro různé hodnoty RGB. Vzorky použijte jako vodítko pro párování vytištěných barev. Vytiskne vzorky barev pro různé hodnoty CMYK. Vzorky použijte jako vodítko pro párování vytištěných barev. Vytiskne název souborů uložených v produktu a jejich adresář. Vytiskne dostupná písma PCL. Vytiskne dostupná písma PS. 18 Kapitola 2 Ovládací panel CSWW

33 Nabídka Manipulace s papírem Pomocí této nabídky můžete konfigurovat vstupní zásobníky podle formátu a typu. Je důležité, abyste pomocí této nabídky nakonfigurovali zásobníky ještě před prvním použitím tiskárny. Zobrazení: Stiskněte tlačítko Nabídka a pak vyberte možnost MANIPULACE S PAPÍREM. POZNÁMKA: Pokud jste již používali jiné modely produktů HP LaserJet, bude vám pravděpodobně znám způsob konfigurace zásobníku 1 na režim První nebo Kazeta. U tiskáren HP Color LaserJet CP6015 Series je nastavení zásobníku 1 na LIBOVOLNÝ FORMÁT a LIBOVOLNÝ TYP stejné jako na režim První. Nastavení zásobníku 1 na jinou hodnotu než LIBOVOLNÝ FORMÁT nebo LIBOVOLNÝ TYP je ekvivalentní režimu Kazeta. Položka nabídky Hodnota Popis ZÁSOBNÍK 1 FORMÁT Zobrazí se seznam dostupných velikostí. Umožňuje konfigurovat formát papíru pro zásobník 1. Výchozí hodnota je LIBOVOLNÝ FORMÁT. Úplný seznam dostupných formátů najdete v části Podporované formáty papíru a tiskových médií na stránce 87. ZÁSOBNÍK 1 TYP Zobrazí se seznam dostupných typů. Umožňuje konfigurovat typ papíru pro zásobník 1. Výchozí hodnota je LIBOVOLNÝ TYP. Úplný seznam dostupných typů najdete v části Podporované typy papíru na stránce 90. ZÁSOBNÍK X FORMÁT X = 2 nebo volitelně 3, 4 nebo 5 ZÁSOBNÍK X TYP X = 2 nebo volitelně 3, 4 nebo 5 Zobrazí se seznam dostupných velikostí. Zobrazí se seznam dostupných typů. Umožňuje konfigurovat formát papíru pro zásobník 2 nebo volitelné zásobníky 3, 4 nebo 5. Výchozí formát je LETTER nebo A4 v závislosti na vaší zemi/oblasti. Velikost papíru je zjištěna podle vodítek v zásobníku. Úplný seznam dostupných formátů najdete v části Podporované formáty papíru a tiskových médií na stránce 87. Umožňuje konfigurovat typ papíru pro zásobník 2 nebo volitelné zásobníky 3, 4 nebo 5. Výchozí nastavení je OBYČEJNÝ. Úplný seznam dostupných typů najdete v části Podporované typy papíru na stránce 90. CSWW Nabídka Manipulace s papírem 19

34 Nabídka Konfigurace zařízení Nabídka Tisk Nabídka KONFIGURACE ZAŘÍZENÍ umožňuje změnit výchozí nastavení tisku, upravit kvalitu tisku, změnit konfiguraci systému a možnosti vstupu a výstupu a obnovit výchozí nastavení. Toto nastavení ovlivní pouze úlohy s neurčenými vlastnostmi. Většina úloh disponuje všemi vlastnostmi a potlačí hodnoty nastavené v této nabídce. Zobrazení: Stiskněte tlačítko Nabídka, vyberte možnost KONFIGURACE ZAŘÍZENÍ a pak vyberte možnost TISK. Položka nabídky Hodnoty Popis KOPIE Rozsah: Tato funkce slouží k nastavení výchozího počtu kopií pro tiskové úlohy. Výchozí hodnotou je 1. VÝCHOZÍ FORMÁT PAPÍRU VÝCHOZÍ VLASTNÍ FORMÁT PAPÍRU JEDNOTKY Zobrazí se seznam dostupných velikostí. Umožňuje nastavit výchozí formát papíru. Umožňuje nastavit výchozí formát pro jakoukoli vlastní tiskovou úlohu. Výchozí měrná jednotka je MILIMETRY. ROZMĚR X ROZMĚR Y POTLAČIT A4/LETTER RUČNÍ PODÁVÁNÍ PÍSMO COURIER ŠIROKÝ A4 TISK CHYB PS TISK CHYB PDF NE ANO VYPNUTO ZAPNUTO NORMÁLNÍ TMAVÉ NE ANO VYPNUTO ZAPNUTO VYPNUTO ZAPNUTO Umožňuje nastavit produkt pro tisk úlohy A4 na formát Letter v případě, že není vložen papír formátu A4. Výchozí hodnota je ANO. Výchozí hodnota je VYPNUTO. Nastavením možnosti ZAPNUTO nastavíte RUČNÍ PODÁVÁNÍ jako výchozí možnost pro úlohy, u nichž není vybrán zásobník. Toto nastavení můžete přepsat v ovladači tiskárny. Umožňuje zvolit verzi písma Courier. Výchozí hodnota je NORMÁLNÍ. Umožňuje změnit tisknutelnou oblast papíru A4 tak, aby bylo možné tisknout na jeden řádek 80 znaků s roztečí 10. Výchozí hodnota je NE. Umožňuje tisknout chybové zprávy PS. Výchozí hodnota je VYPNUTO. Umožňuje tisknout chybové zprávy PDF. Výchozí hodnota je VYPNUTO. Podnabídka PCL Tato nabídka konfiguruje nastavení jazyka pro řízení tiskárny. 20 Kapitola 2 Ovládací panel CSWW

35 Zobrazení: Stiskněte tlačítko Nabídka, vyberte možnost KONFIGURACE ZAŘÍZENÍ, vyberte možnost TISK a pak vyberte možnost PODNABÍDKA PCL. Položka DÉLKA FORMULÁŘE ORIENTACE ZDROJ PÍSMA ČÍSLO PÍSMA SKLON PÍSMA SADA ZNAKŮ PŘIPOJIT CR K LF POTLAČIT PRÁZDNÉ STRÁNKY MAPOVÁNÍ ZDROJŮ MEDIÍ Popis Nastaví svislé řádkování od 5 do 128 řádků pro výchozí formát papíru. Umožňuje vybrat výchozí orientaci stránky na výšku nebo na šířku. Umožňuje vybrat zdroj písma. Produkt přiřadí číslo každému písmu a tato čísla zobrazí v seznamu písem PCL. Rozsah je 0 až 999. Slouží k nastavení rozteče písma. V závislosti na vybraném písmu se tato položka nemusí zobrazit. Rozsah je 0,44 až 99,99. Slouží k výběru libovolné z několika dostupných sad znaků na ovládacím panelu produktu. Sada znaků je jedinečná skupina všech znaků daného písma. Pro čárové znaky je doporučená sada PC-8 nebo PC-850. Chcete-li za každé odsazení řádku nalezené ve zpětně kompatibilních úlohách PCL (pouze text bez řízení úlohy) zadat znak přesunu na začátek řádku, vyberte hodnotu ANO. V některých prostředích se nový řádek označuje pouze pomocí řídicích kódů řádkování. Pomocí této položky můžete přidat požadovaný znak přechodu na začátek řádku při každém posunu řádku. Při generování vlastního kódu jazyka PCL se vkládají navíc znaky pro posun na novou stránku, které by způsobily vytištění prázdné stránky. Při výběru možnosti ANO budou znaky posunu stránky ignorovány, pokud je stránka prázdná. Příkaz MAPOVÁNÍ ZDROJŮ MEDIÍ jazyka PCL5 vybere vstupní zásobník podle čísla, které se mapuje na různé dostupné zásobníky a podavače. Nabídka Kvalita tisku Zobrazení: Stiskněte tlačítko Nabídka, vyberte možnost KONFIGURACE ZAŘÍZENÍ a pak vyberte možnost KVALITA TISKU. CSWW Nabídka Konfigurace zařízení 21

36 Položka Dílčí položka Hodnoty Popis NASTAVIT BARVU VÝRAZNÉ BARVY SYTOST AZUROVÉ SYTOST PURPUROVÉ Rozsah +5 až 5. Výchozí hodnota je 0. Upravte tmavost nebo světlost zvýraznění na vytisknuté stránce. Nižší hodnoty představují světlejší zvýraznění na vytisknuté stránce a vyšší hodnoty představují tmavší zvýraznění. SYTOST ŽLUTÉ SYTOST ČERNÉ STŘEDNÍ BARVY SYTOST AZUROVÉ SYTOST PURPUROVÉ Rozsah +5 až 5. Výchozí hodnota je 0. Upravte tmavost nebo světlost polotónů na vytisknuté stránce. Nižší hodnoty představují světlejší polotóny na vytisknuté stránce a vyšší hodnoty představují tmavší polotóny. SYTOST ŽLUTÉ SYTOST ČERNÉ TMAVÉ BARVY SYTOST AZUROVÉ SYTOST PURPUROVÉ Rozsah +5 až 5. Výchozí hodnota je 0. Upravte tmavost nebo světlost stínů na vytisknuté stránce. Nižší hodnoty představují světlejší stíny na vytisknuté stránce a vyšší hodnoty představují tmavší stíny. SYTOST ŽLUTÉ SYTOST ČERNÉ OBNOVIT HODNOTY BAREV Obnoví nastavení barev změnou hodnoty hustoty jednotlivých barev. NASTAVIT REGISTRACI Nastavením registrace posunete odsazení okrajů, abyste nastavili obraz na střed stránky shora dolů a zleva doprava. Můžete také zarovnat obrázek na přední straně s obrázkem vytištěným na zadní straně. TISK ZKUŠEBNÍ STRÁNKY Vytiskne testovací stránku pro nastavení soutisku. ZDROJ NASTAVIT ZÁSOBNÍK <X> POSUN X1 POSUN X2 VŠECHNY ZÁSOBNÍKY ZÁSOBNÍK 1 ZÁSOBNÍK 2 ZÁSOBNÍK <X> (X = 3, 4, nebo 5) Posun od -20 do +20 podél osy X nebo Y. Výchozí hodnota je 0. Vyberte zdrojový vstupní zásobník pro tisk testovací stránky NASTAVIT REGISTRACI. Zarovnání proveďte pro každý zásobník. Pokud je list do produktu podáván ve směru shora dolů, produkt při vytváření obrazu skenuje stránku od jedné strany k druhé. POSUN Y Směr skenování je označován jako X. X1 je směr skenování první strany dvoustranné stránky. X2 je směr skenování druhé strany dvoustranné stránky. Směr podávání je označován jako Y. 22 Kapitola 2 Ovládací panel CSWW

37 Položka Dílčí položka Hodnoty Popis REŽIM AUTO ČIDLO SNÍMÁNÍ ZÁSOBNÍKU 1 PLNÉ SNÍMÁNÍ ROZŠÍŘENÉ SNÍMÁNÍ POUZE FÓLIE Nastaví možnost snímání typů papíru v zásobníku 1 pomocí režimu AUTO ČIDLO. Je-li vybrána možnost PLNÉ SNÍMÁNÍ, produkt rozpozná obyčejný, těžký, lesklý a tuhý papír a fólie. SNÍMÁNÍ ZÁSOBNÍKU <X>: PLNÉ SNÍMÁNÍ ROZŠÍŘENÉ SNÍMÁNÍ POUZE FÓLIE Je-li vybrána možnost ROZŠÍŘENÉ SNÍMÁNÍ, produkt rozpozná obyčejný, těžký, lesklý a tuhý papír a fólie. U papírů rozpozná pouze první stranu, narozdíl od fólií, u kterých rozpozná každou stranu. Tuto schopnost mají všechny zásobníky (1 5). Je-li vybrána možnost POUZE FÓLIE, rozlišuje produkt pouze fólie do zpětného projektoru a ostatní typy médií. Nastaví možnost snímání typů papíru v zásobníku 2 a volitelných zásobnících 3, 4, a 5 pomocí režimu AUTO ČIDLO. Je-li vybrána možnost ROZŠÍŘENÉ SNÍMÁNÍ, produkt rozpozná obyčejný, lesklý a těžký papír a fólie, Je-li vybrána možnost POUZE FÓLIE, rozlišuje produkt pouze fólie do zpětného projektoru a ostatní typy médií. ÚPRAVA TYPŮ PAPÍRU <TYP> seznam typů papíru Někdy je nutné upravit produkt pro konkrétní typ papíru nebo prostředí, abyste zvýšili kvalitu tisku. Chcete-li přepsat výchozí nastavení režimu tisku od výrobce pro specifický typ papíru, vyberte jej a použijte kteroukoli ze tří oprav popsaných dále. REŽIM NEJLEPŠÍ LESKLÝ REŽIM ODPORU VYPNUTO (výchozí) ZAPNUTO NORMÁLNÍ (výchozí) ZVÝŠIT SNÍŽIT Můžete také mapovat neoriginální typy médií k jinému tiskovému režimu, ačkoli tato možnost se nedoporučuje. Nastavením tohoto režimu na hodnotu ZAPNUTO zachováte stabilní výkon režimu Lesklý. Toto nastavení sníží rychlost tisku. NORMÁLNÍ je výchozí nastavení. Nastavení ZVÝŠIT zvýší sklon sekundárního přenosu. Toto nastavení použijte, pokud u určitých typů papíru dochází k rozmazaným obrazům nebo rozptýlenému toneru. Tyto problémy mohou být horší na druhé straně vytištěné oboustranné stránky. K těmto problémům dochází častěji v prostředích s vyšší teplotou a vlhkostí nebo u křídového papíru. Nastavení SNÍŽIT použijte, pokud používáte lehká nebo tenká média v prostředích s nízkou teplotou a vlhkostí a dochází u nich k tisku skvrnitých, zkreslených nebo zrnitých obrazů nebo obrazů s chybějícím tonerem. Toto nastavení snižuje sklon sekundárního přenosu. CSWW Nabídka Konfigurace zařízení 23

38 Položka Dílčí položka Hodnoty Popis REŽIM UVOLNĚNÍ REŽIMY TISKU NORMÁLNÍ (výchozí) ZAPNUTO REŽIM AUTO ČIDLO (výchozí) NORMÁLNÍ REŽIM FÓLIE <DALŠÍ REŽIMY TISKU> Možnost ZAPNUTO použijte, pokud se na tiskových úlohách objevují shluky nebo stříkance toneru. K těmto problémům může docházet v prostředích s nízkou teplotou a vlhkostí u lehkého nebo tenkého papíru. K těmto problémům může docházet častěji u oboustranných úloh. Umožňuje změnit režim tisku pro neoriginální typy papíru. Toto nastavení může ovlivnit kvalitu tisku. Pokud je povolen REŽIM AUTO ČIDLO, vybere čidlo médií produktu nejlepší režim tisku. OBNOVIT REŽIMY Pomocí této funkce vrátíte všechna nastavení typu papíru a režimu na výchozí nastavení od výrobce. OPTIMALIZOVAT KROUCENÍ PAPÍRU NORMÁLNÍ (výchozí) SNÍŽENO Chcete-li omezit stočení papíru, nastavte tuto možnost na hodnotu SNÍŽENO. Toto nastavení sníží plnou rychlost na 10 stránek za minutu (namísto 40 stránek za minutu) a 3/4 rychlost na 7,5 stránek za minutu (namísto 30 stránek za minutu). PŘEDB. OTÁČENÍ FIXAČNÍ TEPLOTA ZÁSOBNÍK 1 REŽIM LESKLÝ LEHKÁ MÉDIA VYPNUTO (výchozí) ZAPNUTO NORMÁLNÍ (výchozí) ALTERNATIVNÍ 1 ALTERNATIVNÍ 2 ALTERNATIVNÍ 3 NORMÁLNÍ (výchozí) ALTERNATIVNÍ NORMÁLNÍ (výchozí) VYSOKÝ AUTOMATICKY (výchozí) Tuto funkci nastavte na hodnotu ZAPNUTO, pokud se na papíru zobrazují vodorovné pruhy. Použitím této funkce prodloužíte zahřívací dobu produktu. Sníží teplotu fixační jednotky, aby se zamezilo posunu horkého toneru. Opakuje-li se ve spodní části stránky nebo na další stránce nejasný obraz stránky, zkontrolujte, zda nastavení typu papíru a režimu tisku odpovídá používanému typu papíru. Pokud se na vytištěných úlohách stále objevují zdvojené obrazy, nastavte funkci Fixační teplota na hodnotu Alternativní. Nejdříve vyzkoušejte, zda problém vyřeší možnost Alternativní 1. Jestliže se problém vyskytuje i nadále, vyzkoušejte hodnoty Alternativní 2 a Alternativní 3. U nastavení Alternativní 2 a Alternativní 3 může docházet k prodloužené prodlevě mezi úlohami. Pokud se na zadní straně papíru při tisku ze zásobníku 1 objevují černé tečky, nastavte režim na hodnotu ALTERNATIVNÍ. Tím zvýšíte frekvenci cyklu čištění. Zvolte, pokud je požadován stabilní vysoký lesk. Tuto funkci nastavte na hodnotu VYSOKÝ u lesklých tiskových úloh, například fotografií, pokud si všimnete, že lesk povrchu se po vytištění první stránky snižuje. Toto nastavení sníží výkon u všech typů papíru. Zabraňuje fixační jednotce v mačkání lehkého papíru. 24 Kapitola 2 Ovládací panel CSWW

39 Položka Dílčí položka Hodnoty Popis TEPLOTA MÉDIA PROSTŘEDÍ SÍŤOVÉ NAPĚTÍ FREKVENCE ČIŠTĚNÍ SKLON LIŠTY D KOŠ POZADÍ REŽIM SILNÝ KONTROLA SLEDOVÁNÍ ZAPNUTO NORMÁLNÍ (výchozí) SNÍŽENO VYPNUTO (výchozí) ZAPNUTO VYPNUTO (výchozí) ZAPNUTO NORMÁLNÍ (výchozí) ALTERNATIVNÍ NORMÁLNÍ (výchozí) ALTERNATIVNÍ NORMÁLNÍ (výchozí) ALTERNATIVNÍ VYPNUTO (výchozí) ZAPNUTO 30 str./min (výchozí) 24 str./min ZAPNUTO (výchozí) VYPNUTO Tuto funkci nastavte na možnost ZAPNUTO, pokud se často zobrazují zprávy o uvíznutí v oblasti fixační jednotky se zpožděním nebo nabalením médií, zvláště při tisku na lehký papír nebo u úloh s vysokým pokrytím tonerem. Tuto funkci nastavte na SNÍŽENO, pokud se papíry ve výstupní přihrádce slepují. Optimalizuje výkon v prostředích s nízkou teplotou. Tuto funkci nastavte na hodnotu ZAPNUTO, provozujete-li zařízení v prostředí s nízkou teplotou a máte problémy s kvalitou tisku, například bublinami na vytištěném obraze. Optimalizuje výkon v prostředích s nízkým napětím. Tuto funkci nastavte na hodnotu ZAPNUTO, provozujete-li zařízení v prostředí s nízkým napětím a máte problémy s kvalitou tisku, například bublinami na vytištěném obraze. Vyskytují-li se na vytištěném výstupu vady opakující se v intervalech 38 mm, nastavte tuto funkci na možnost ALTERNATIVNÍ. Tato funkce zvyšuje frekvenci čištění válečku C. Nastavení této funkce na možnost Alternativní může také snížit rychlost tisku a zvýšit frekvenci výměny spotřebního materiálu. Vyskytují-li se na vytištěném výstupu svislé bílé čárky, nastavte tuto funkci na možnost ALTERNATIVNÍ. Při nastavení Alternativní mohou na vytištěném výstupu vznikat tmavé skvrny, a je tedy vhodné toto nastavení předem vyzkoušet u několika úloh. Tuto funkci zkuste nastavit na možnost ALTERNATIVNÍ, pokud se na vytištěném výstupu vyskytují podélné šmouhy, zvláště u úloh s nízkým pokrytím tonerem. Možnost ZAPNUTO vyberte v případě, že se stránky tisknou se stínovaným pozadím. Použití této funkce může snížit úroveň lesku. Výchozí hodnota je 30 str./min. Možnost 24 str./ min vyberte, pokud chcete snížit rychlost a zdokonalit fixaci na silný papír. Zvyšuje stabilitu barev úpravou přepětí. Toto nastavení by mělo zůstat na hodnotě ZAPNUTO. OBNOVIT OPTIMÁLNÍ Pomocí této funkce vrátíte veškeré nastavení v nabídce Optimalizovat na výchozí hodnoty od výrobce. RYCHLÁ KALIBRACE Provede částečnou kalibraci produktu. CSWW Nabídka Konfigurace zařízení 25

40 Položka Dílčí položka Hodnoty Popis PROVÉST ÚPLNOU KALIBRACI KALIBROVAT NEUTRÁLNÍ BARVY ZDROJ KALIBRACE ZÁSOBNÍK 1 <FORMÁT/TYP> ZÁSOBNÍK 2 <FORMÁT/TYP> ZÁSOBNÍK X <FORMÁT/TYP> Provede všechny kalibrační postupy produktu. Tato položka nabídky ovlivňuje míchání toneru za účelem optimalizace neutrálních barev pro barevné tiskové úlohy. Speciální čidlo měří barvy na třech zvláštních vytištěných stránkách z vybraného zásobníku a upraví parametry barev. Tato funkce opraví příliš velké nebo příliš malé množství azurového, purpurového, žlutého nebo černého toneru, a zdokonaluje tak konzistenci barev. Zvolte zdrojový zásobník, typ papíru a formát papíru pro stránku kalibrace. Chcete-li kalibraci spustit u jiných typů papíru, vložte požadovaný typ papíru do zásobníku, vyberte tuto položku nabídky a určete naplněný zásobník. KALIBRAČNÍ TYP <TYP> Tato položka je k dispozici, pouze pokud je typ vybraného zásobníku nastaven na hodnotu LIBOVOLNÝ TYP. KALIBRAČNÍ FORMÁT <FORMÁT> Tato položka je k dispozici, pouze pokud je typ vybraného zásobníku nastaven na hodnotu LIBOVOLNÝ FORMÁT nebo LIBOVOLNÝ VLASTNÍ. JEDNOTKY PALCE MILIMETRY Měrná jednotka popisující vlastní formát papíru. Tato položka je k dispozici, pouze pokud je vybraný formát papíru nastaven na hodnotu VLASTNÍ. ROZMĚR X Rozměr X vlastního formátu papíru. Tato položka je k dispozici, pouze pokud je vybraný formát papíru nastaven na hodnotu VLASTNÍ. ROZMĚR Y Rozměr Y vlastního formátu papíru. Tato položka je k dispozici, pouze pokud je vybraný formát papíru nastaven na hodnotu VLASTNÍ. AUTOMATICKÁ KALIBRACE NEUTRÁLNÍCH BAREV ZAPNUTO VYPNUTO Tato položka nabídky řídí, zda je proces KALIBRACE NEUTRÁLNÍCH BAREV prováděn automaticky. Pokud vyberete možnost ZAPNUTO, produkt provede kalibraci, kdykoli bude nutná kvůli podmínkám prostředí. Budou vytištěny tři stránky kalibrace. Po dokončení kalibrace můžete tyto tři stránky recyklovat. ROZLIŠENÍ Image REt 4800 (výchozí) dpi VYROVNÁNÍ OKRAJŮ VYPNUTO LEHKÝ NORMÁLNÍ (výchozí) Nastaví rozlišení, ve kterém produkt tiskne. Výchozí hodnota je Image REt Vyzkoušejte nastavení dpi pro zdokonalení tisku podrobné práce s liniemi nebo malého textu. Nastavení Vyrovnávání okrajů určuje způsob vykreslování hran. Funkce Vyrovnávání okrajů zahrnuje dvě části: Adaptivní tvorba polotónů a Soutisk. Adaptivní tvorba polotónů zvyšuje ostrost MAXIMÁLNÍ 26 Kapitola 2 Ovládací panel CSWW

41 Položka Dílčí položka Hodnoty Popis okrajů. Soutisk snižuje vliv chybného tisku barevné plochy mírným překrytím hran přilehlých objektů. VYPNUTO vypne soutisk i adaptivní tvorbu polotónů. LEHKÝ nastaví soutisk na minimální úroveň a adaptivní tvorba polotónů bude zapnuta. NORMÁLNÍ je výchozí nastavení. Nastaví soutisk na minimální úroveň a adaptivní tvorba polotónů bude zapnuta. MAXIMÁLNÍ je nejsilnější nastavení soutisku. Adaptivní tvorba polotónů je zapnuta. ZPRACOVAT ČISTICÍ STRÁNKU Tato funkce slouží k vytvoření a zpracování stránky pro čištění nadbytečného toneru na přítlačném válci ve fixační jednotce. Po spuštění procesu čištění se vytiskne prázdná stránka. Tuto stránku můžete vyhodit. Nabídka Nastavení systému Pomocí nabídky NASTAVENÍ SYSTÉMU lze změnit výchozí hodnoty konfigurace produktu, například režim spánku, výchozí jazyk a obnovení po uvíznutí. Zobrazení: Stiskněte tlačítko Nabídka, vyberte možnost KONFIGURACE ZAŘÍZENÍ a pak vyberte možnost NASTAVENÍ SYSTÉMU. Položka Dílčí položka Hodnoty Popis DATUM/ČAS DATUM ----/[MMM]/[RR] ROK= Umožňuje nastavit správné datum. FORMÁT DATA ČAS FORMÁT ČASU [RRRR]/---/[DD] MĚSÍC= [RRRR]/[MMM]/-- DEN= RRRR/MMM/DD MMM/DD/RRRR DD/MMM/RRRR --:[MM] [ODP] HODINA= [HH]:-- [ODP] MINUTA= [HH]:[MM] -- DOP/ODP= 12 HODIN 24 HODIN Umožňuje zvolit pořadí, ve kterém se v datu zobrazují den, měsíc a rok. Umožňuje vybrat z různých konfigurací pro formát ČAS. Zobrazí se různí průvodci v závislosti na vybrané možnosti FORMÁT ČASU. Umožňuje vybrat 12HODINOVÝ nebo 24HODINOVÝ formát. LIMIT PRO UKLÁDÁNÍ ÚLOH Průběžná hodnota Rozsah: Výchozí hodnota = 32 Umožňuje zadat počet úloh rychlého kopírování, které lze uložit v produktu. Výchozí hodnota je 32. Maximální povolená hodnota je 100. CSWW Nabídka Konfigurace zařízení 27
