1 Provozní pokyny Referenèní pøíruèka pro kopírování 1 3 Umístìní originálù Kopírování Dodatek Pøed pouôitím pøístroje si peèlivì pøeètìte tuto pøíruèku a potom ji uchovejte pro dalçí pouôití. Abyste zaøízení mohli pouôívat správnì a efektivnì, pøeètìte si pøed zahájením pouôívání pøístroje informace o bezpeènosti v pøíruèce Informace o zaøízení.

2 Úvod Pøíruèka obsahuje podrobné pokyny a poznámky tîkající se pouôívání a provozu tohoto zaøízení. V zájmu vlastní bezpeènosti a vlastního pohodlí si pøíruèku pøeètìte døíve, neô zaènete zaøízení pouôívat. Pøíruèku uloôte na dostupném místì, abyste v ní mohli snadno vyhledat informace. Dùleôité Obsah této pøíruèky mùôe bît zmìnìn bez pøedchozího upozornìní. Vîrobce nenese ôádnou zodpovìdnost za pøímé, nepøímé, zvláçtní, náhodné nebo následné çkody vzniklé manipulací nebo pouôíváním tohoto zaøízení. Nekopírujte a netisknìte ôádné poloôky, jejichô reprodukce je zakázána ze zákona. Místní zákony zakazují kopírování a tisk následujících poloôek: bankovky, kolky, obligace, akcie na jméno, bankovní smìnky, çeky, cestovní pasy a øidièské prùkazy. Vîçe uvedenî seznam je mínìn pouze jako návod a není kompletní. Za jeho úplnost a pøesnost neneseme odpovìdnost. Pokud máte otázky ohlednì legálnosti kopírování nebo tisku nìkterîch pøedloh, obraëte se na svého právního poradce. Poznámky: Nìkteré ilustrace v této pøíruèce se mohou od tohoto zaøízení mírnì liçit. Nìkteré doplòky nemusí bît ve vçech zemích v prodeji. Podrobnosti vám sdìlí místní prodejce. V závislosti na zemi, ve které ôijete, mohou bît nìkteré jednotky volitelné. Podrobnosti vám sdìlí místní prodejce. Upozornìní: Pouôití ovládacích prvkù, nastavení nebo provádìní èinností, které nejsou uvedeny v pøíruèce, mùôe zpùsobit nebezpeèné ozáøení. V této pøíruèce jsou pouôity dvì verze mìøení velikosti. U tohoto zaøízení platí metrická verze.

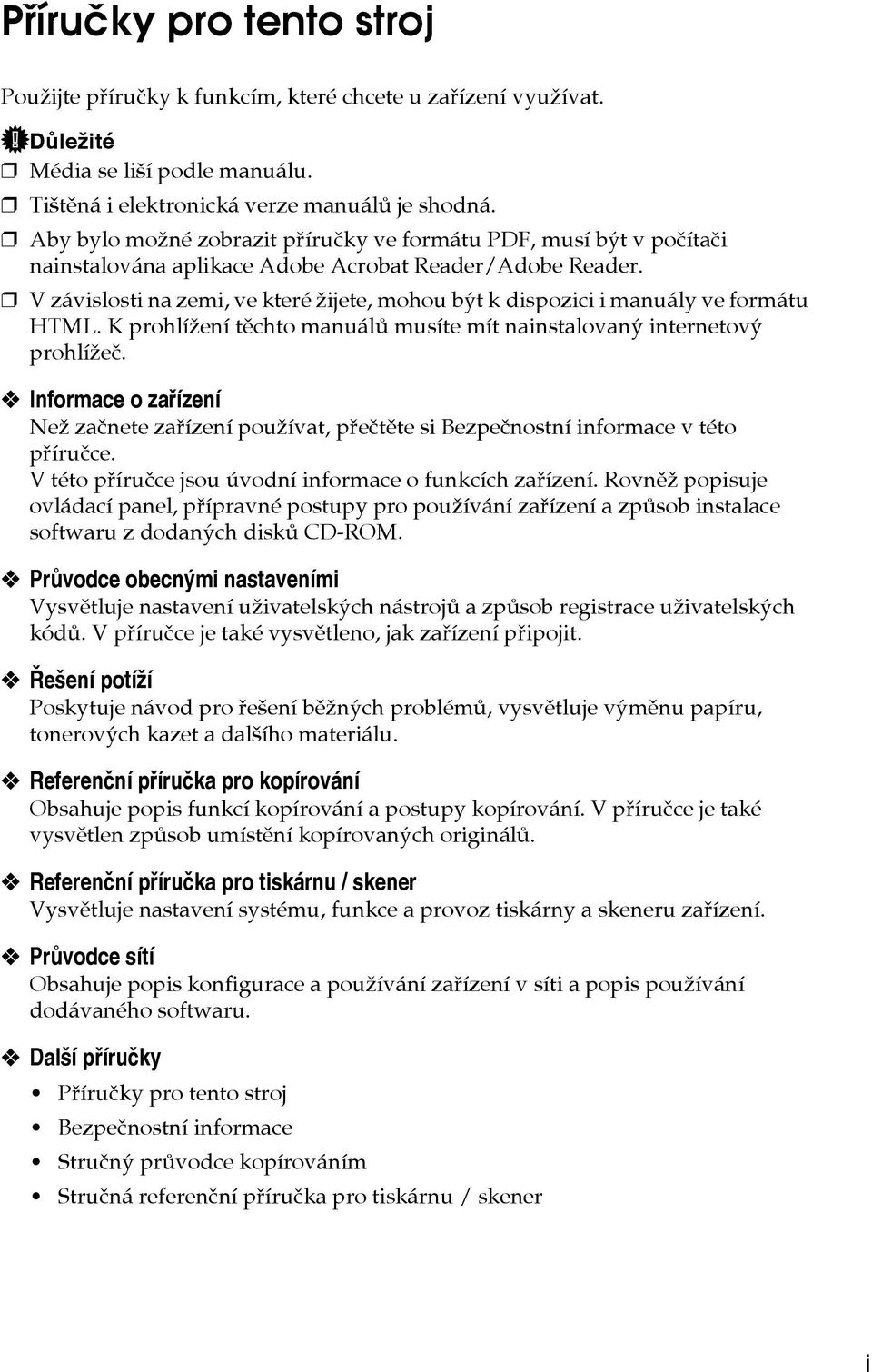

3 Pøíruèky pro tento stroj Pouôijte pøíruèky k funkcím, které chcete u zaøízení vyuôívat. Dùleôité Média se liçí podle manuálu. Tiçtìná i elektronická verze manuálù je shodná. Aby bylo moôné zobrazit pøíruèky ve formátu PDF, musí bît v poèítaèi nainstalována aplikace Adobe Acrobat Reader/Adobe Reader. V závislosti na zemi, ve které ôijete, mohou bît k dispozici i manuály ve formátu HTML. K prohlíôení tìchto manuálù musíte mít nainstalovanî internetovî prohlíôeè. Informace o zaøízení Neô zaènete zaøízení pouôívat, pøeètìte si Bezpeènostní informace v této pøíruèce. V této pøíruèce jsou úvodní informace o funkcích zaøízení. Rovnìô popisuje ovládací panel, pøípravné postupy pro pouôívání zaøízení a zpùsob instalace softwaru z dodanîch diskù CD-ROM. Prùvodce obecnîmi nastaveními Vysvìtluje nastavení uôivatelskîch nástrojù a zpùsob registrace uôivatelskîch kódù. V pøíruèce je také vysvìtleno, jak zaøízení pøipojit. Øeçení potíôí Poskytuje návod pro øeçení bìônîch problémù, vysvìtluje vîmìnu papíru, tonerovîch kazet a dalçího materiálu. Referenèní pøíruèka pro kopírování Obsahuje popis funkcí kopírování a postupy kopírování. V pøíruèce je také vysvìtlen zpùsob umístìní kopírovanîch originálù. Referenèní pøíruèka pro tiskárnu / skener Vysvìtluje nastavení systému, funkce a provoz tiskárny a skeneru zaøízení. Prùvodce sítí Obsahuje popis konfigurace a pouôívání zaøízení v síti a popis pouôívání dodávaného softwaru. Dalçí pøíruèky Pøíruèky pro tento stroj Bezpeènostní informace Struènî prùvodce kopírováním Struèná referenèní pøíruèka pro tiskárnu / skener i

4 Moônosti tohoto zaøízení Funkce, které jsou k dispozici, se liçí v závislosti na volitelném pøísluçenství. Odkaz Str. Funkce vyôadující doplòující konfiguraci Typy oboustranného kopírování 1strannî stránky strannî 1 list Viz Str.5 Duplex:. strannî 1 list strannî 1 list Viz Str.5 Duplex:. 1-strannî 4 strany kombinace -strannî 1 list Viz Str.59 Oboustranné kombinace. GCSHVY9J ii

5 1-strannî 8 strany kombinace -strannî 1 list Viz Str.59 Oboustranné kombinace. 1 pøední zadní GCSHVYAE strannî listy 1stranná kombinace list Viz Str.59 Oboustranné kombinace. GCSHVY1E strannî listy 1stranná kombinace list Viz Str.59 Oboustranné kombinace. 1 pøední zadní GCSHVYE iii

6 Kombinace více stránek na jednu stránku Viz Str.55 Jednostranná kombinace. 1strannî listy 1stranná kombinace 1 list GCSHVY7J 1-strannî 4 strany kombinace 1-strannî 1 list GCSHVY8J strannî 1 list 1stranná kombinace 1 list GCSHVYOJ iv

7 strannî listy 1stranná kombinace 1 list GCSHVYBJ Kopírování originálù, napøíklad knih Viz Str.6 Sériové kopírování. Vázané originály 1strannì listy CPB0100 strannî 1 list 1strannì listy Kopírování na obálky Obálka Viz Str.30 Kopírování na obálky. v

8 OBSAH Pøíruèky pro tento stroj...i Moônosti tohoto zaøízení...ii Typy oboustranného kopírování... ii Kombinace více stránek na jednu stránku... iv Kopírování originálù, napøíklad knih... v Kopírování na obálky... v Symboly v této pøíruèce a jejich vîznamy...1 Symboly...1 Funkce vyôadující doplòující konfiguraci... Displej zaøízení...3 Ètení displeje...3 Pouôití tlaèítek na ovládacím panelu...4 Nabídka Nástroje uôivatele (Funkce kopírky) Umístìní originálù Originály...7 Formát a gramáô doporuèenîch originálù...7 Formáty zjistitelné pomocí funkce Automatickî vîbìr papíru...8 Chybìjící oblast obrazu...10 Umístìní originálù...11 Orientace originálu...11 Umístìní originálù na expozièní sklo...1 Vkládání originálù do podavaèe ARDF...13 Zadávání formátu originálu pøi pouôití zásobníku papíru...14 Zadávání formátu originálu pøi pouôití boèního zásobníku Kopírování Základní postup...1 Kopírování z boèního zásobníku...3 Vkládání papíru do boèního zásobníku...3 Kopírování na papír bìôného formátu...5 Kopírování na papír vlastního formátu...6 Kopírování na fólie...7 Kopírování na silnî papír...8 Kopírování na obálky...30 Funkce kopírování...34 Nastavení sytosti obrazu...34 Nastavení typu originálu...35 Vîbìr kopírovacího papíru...36 Pøednastavené zvìtçení/zmençení...39 Zoom...40 Aut. Zmenç./ Zvìtç....4 Tøídìní...44 Tøídìní otoèením...47 Stohování...48 Seçívání...50 Duplex:...5 vi

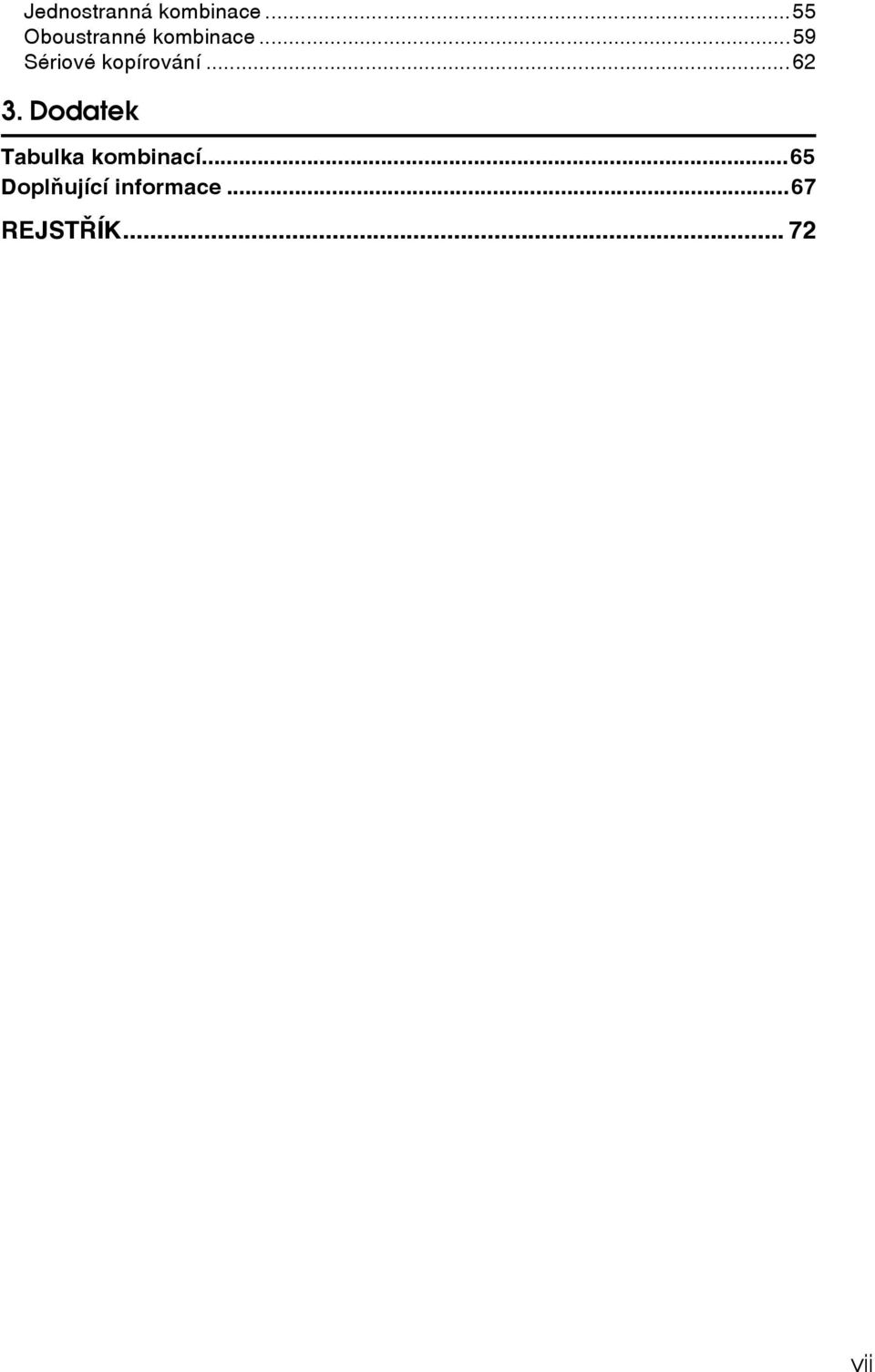

9 Jednostranná kombinace...55 Oboustranné kombinace...59 Sériové kopírování Dodatek Tabulka kombinací...65 Doplòující informace...67 REJSTØÍK... 7 vii

10 viii

11 Symboly v této pøíruèce a jejich vîznamy Upozornìní Abyste zaøízení mohli správnì pouôívat, pøeètìte si nejprve pøíruèku Informace o zaøízení. Doplòující informace o reôimu kopírování jsou uvedeny v èásti Doplòující informace. Odkaz Str.67 Doplòující informace Symboly V této pøíruèce jsou pouôity následující symboly: Oznaèuje dùleôité bezpeènostní poznámky. Ignorování tìchto poznámek mùôe zpùsobit váôné nebo i smrtelné zranìní. Tyto poznámky je nutné si pøeèíst. Jsou uvedeny v èásti "Bezpeènostní informace" v pøíruèce Informace o zaøízení. Oznaèuje dùleôité bezpeènostní poznámky. Ignorování tìchto poznámek mùôe zpùsobit støední nebo lehèí poranìní nebo poçkození zaøízení èi majetku. Tyto poznámky je nutné si pøeèíst. Jsou uvedeny v èásti "Bezpeènostní informace" v pøíruèce Informace o zaøízení. Oznaèuje místa, kterîm je pøi pouôívání zaøízení vìnovat pozornost, a popisy pravdìpodobnîch pøíèin nesprávného podávání papíru, poçkození originálù a ztráty dat. Rozhodnì si tato vysvìtlení pøeètìte. Oznaèuje doplòující vîklad funkcí zaøízení a pokyny pro øeçení chyb uôivatele. Tento symbol se nachází na koncích kapitol. Oznaèuje místa, kde mùôete najít dalçí relevantní informace. [ ] Oznaèuje názvy tlaèítek, která se zobrazují na displeji zaøízení. { } Oznaèuje názvy tlaèítek na ovládacím panelu zaøízení. 1

12 Funkce vyôadující doplòující konfiguraci K pouôívání nìkterîch funkcí je nutná zvláçtní konfigurace zaøízení a instalace doplòkù. Viz následující tabulku. Funkce Doplnìk ARDF 500-listovî finiçer -strannî Duplex Nutné - -strannî 1-strannî kombinovanî / série Nutné - -strannî -strannî kombinovanî / série Nutné - Seçívání - Nutné Stohování - Nutné Upozornìní Jednotka pøemostìní se poôaduje, kdyô instalujete finiçer.

13 Displej zaøízení Tato èást vysvìtluje informace na displeji a pouôití tlaèítek voleb na základním displeji pro kopírování. Upozornìní Jako vîchozí zobrazení po zapnutí zaøízení je nastavena obrazovka kopírování. Ètení displeje Základní displej pro kopírování AAX04S CS AAI04S 1. Zobrazuje provozní stavy nebo hláçení.. Zobrazuje aktuální zásobník papíru a v závorkách vybrané poloôky. 3. Zobrazuje nastavenî poèet kopií. 4. Zobrazuje èasto pouôívané funkce. 3

14 Pouôití tlaèítek na ovládacím panelu 1. Tlaèítka pro vîbìr Odpovídají poloôkám na dolním panelu displeje. Pøíklad: základní obrazovka kopírování Kdyô je v pøíruèce uveden pokyn stisknìte [100%], stisknìte levé tlaèítko pro vîbìr. Kdyô je v pøíruèce uveden pokyn stisknìte [Zm./Zv.], stisknìte prostøední tlaèítko pro vîbìr. Kdyô je v pøíruèce uveden pokyn stisknìte [A. zm/zv], stisknìte pravé tlaèítko pro vîbìr.. Tlaèítko {Escape} Slouôí ke zruçení aktuální operace a návratu na pøedchozí obrazovku. 3. Tlaèítko {OK} Slouôí k nastavení vybrané poloôky nebo zadané èíselné hodnoty. 4. Kurzorová tlaèítka (çipky) Slouôí k pøesunování kurzoru po jednotlivîch krocích vçemi smìry. Pokud se v této pøíruèce objeví tlaèítka {U}, {T}, {V} nebo {W}, stisknìte tlaèítko posouvání ve stejném smìru. 4

15 Nabídka Nástroje uôivatele (Funkce kopírky) Tato èást popisuje poloôky, které mùôete nastavit v reôimu kopírování. Obrazovku s funkcemi kopírky lze zobrazit stisknutím tlaèítka {Nástroje uôivatele/poèitadlo}. Podrobné informace o nastavení tìchto poloôek naleznete v pøíruèce Prùvodce obecnîmi nastaveními. Poloôka APS/ Priorita aut.zm./zv. Popis Mùôete vybrat [Priorita aut. vîbìru pap.] (Priorita APS) nebo [Priorita Aut. zm./zv.] (Priorita aut. zvìtçení/zmençení). Autom. pøep. zásob. papíru Pokud do dvou a více zásobníkù vloôíte papír stejného formátu, zaøízení pomocí otoèení obrazu automaticky pouôije dalçí zásobník v pøípadì, ôe ve stávajícím zásobníku dojde papír (pokud je vybrána funkce [Zapnuto].) Tato funkce se oznaèuje jako Autom. pøep. zásob. papíru. Toto nastavení specifikuje, zda se má nebo nemá pouôít automatické pøepínání zásobníkù. Nastavení typu originálu Mùôete upravit úroveò kvality podle typu originálu. Tyto funkce mùôete zvolit po vîbìru [Typ originálu 1 (Text)] nebo [Typ originálu (Foto)]. Priorita oboustr. reôimu Mùôete vybrat typ funkce oboustranného kopírování, kterî bude pouôit, kdyô se zaøízení zapne, kdyô se provede jeho reset nebo kdyô se smaôou reôimy. Orientace Pøi pouôívání funkcí Kombinace / Série / Duplex nebo Seçívání mùôete volit orientaci originálu. Vîchozí nastavení je [Nezadávat]. Kdyô zvolíte [Vôdy zadávat], musíte zvolit orientaci originálù. Max. poèet sad Maximální poèet kopií lze nastavit pomocí èíselnîch tlaèítek v rozmezí hodnot 1 aô 999. Displej odpoèít. originálù Je-li vybráno [Zapnuto], mùôete nastavit zobrazení poètu originálù a kopírovanîch stránek. Reprodukèní pomìr Je-li vybráno [Zmençení] nebo [Zvìtçení], mùôete vybrat, které zmençení, zvìtçení nebo vstupní pomìr se prioritnì zobrazí na displeji. Priorita pøednast. zm./zv. Je-li vybráno [Zm./Zv.], mùôete nastavit prioritní pomìr. Okraj pro oboustr. reôim Zadejte levî okraj na zadní stranì kopií a horní okraj na zadní stranì. Tøídìní otoèením Specifikujte, zda zvolit nebo nezvolit tøídìní otoèením pøi stisknutí tlaèítka {Tøídìní} (bez finiçeru) nebo tlaèítka {Tøídìní / Seçívání} (s finiçerem). Kdyô zvolíte [Zapnuto], mùôete zvolit [Tøídìní otoèením]. S touto funkcí nelze pouôít boèní zásobník. Zvolíte-li [Vypnuto], kdyô finiçer není nainstalován, je pøi stisknutí tlaèítka {Tøídìní} k dispozici jen funkce tøídìní. Tøídìní otoè.: Aut.pokraè. Vyberete-li [Vypnuto] a v pouôívaném zásobníku dojde papír, zaøízení se zastaví, abyste mohli doplnit papír a aby vçechny kopie byly roztøídìny otoèením. Nast. hlavièkového papíru Pokud pro tuto funkci vyberete [Zapnuto], obrátí zaøízení obraz správnì. 5

16 6

17 1. Umístìní originálù V této èásti jsou popsány typy originálù, které lze pouôít, a zpùsob jejich umístìní. Originály V této èásti jsou popsány pouôitelné typy originálù, automaticky zjiçëované formáty papíru a chybìjící oblasti obrazu. Formát a gramáô doporuèenîch originálù V následující èásti jsou popsány doporuèené formáty, gramáôe papíru a typy originálù pro automatickî podavaè dokumentù (ARDF). Metrická verze Místo vloôení originálu Formát originálu Gramáô originálu Expozièní sklo Aô do formátu A3 -- ARDF Palcová verze Jednostranné originály: A3L - A5KL Dvoustranné originály: A3L - A5KL g/m g/m Místo vloôení originálu Formát originálu Gramáô originálu Expozièní sklo Aô do palcù -- ARDF Jednostranné originály: 11" 17"L / " 8 1 / "KL Dvoustranné originály: 11" 17"L / " 8 1 / "KL lb lb. Upozornìní Do podavaèe ARDF lze vloôit pøibliônì 50 originálù. U papíru o délce 433 mm nebo vìtçí je pravdìpodobnost zaseknutí, zmaèkání nebo nesprávného zavedení. 7

18 Umístìní originálù Originály nevhodné pro podavaè dokumentù (ARDF) 1 Vloôení následujících typù originálù do podavaèe ARDF mùôe zpùsobit nesprávné zavedení papíru, nebo vznik svìtlîch a èernîch èar nebo poçkození originálù. Takové originály pokládejte na expozièní sklo. Originály, které nejsou uvedeny v èásti Formát a gramáô doporuèenîch originálù. seçité nebo spojené originály, dìrované nebo potrhané originály, zkroucené, sloôené nebo jinak deformované originály, slepované originály, originály s jakîmkoli typem povrchové úpravy, napø. termální faxovî papír, hliníková fólie, prùklepovî papír, vodivî papír nebo papír s malbou, originály s dìrovanîmi linkami, Originály se çtítky, s kartotéèními záloôkami a jinîmi pøeènívajícími èástmi pøilnavé originály, napø. pauzovací papír, Tenké nebo snadno ohebné originály silné originály, jako napøíklad pohlednice, vázané originály jako napø. knihy, Prùsvitné originály, jako napø. fólie pro zpìtné projektory nebo pauzovací papír Originály, na kterîch jeçtì nezaschl inkoust nebo korekèní barva. Upozornìní Pokud jsou originály popsány tuôkou nebo podobnîm psacím nástrojem, mùôe dojít k jejich zneèiçtìní. Formáty zjistitelné pomocí funkce Automatickî vîbìr papíru Formáty automaticky rozpoznatelné na expozièním skle a v podavaèi ARDF jsou: Metrická verze Formát A3L B4 JIS *1 Umístìní originálu L A4KL B5 JIS *1 L B5 JIS *1 K A5KL 8 1 / " 13"L * Expozièní sklo *3 ARDF : Rozpoznatelné : Nerozpoznatelné *1 JIS: Japanese Industrial Standard * Vîchozí velikost je 8 1 / " 13"L. Mùôete vybrat z 8" 13"L nebo 8 1 / 4 " 13"L. Pro zajiçtìní detekovatelnosti 8" 13"L nebo 8 1 / 4 " 13"L kontaktujte vaçeho servisního zástupce. *3 Chcete-li, aby se rozpoznával i formát A5K, kontaktujte svého servisního technika. 8

19 Originály Palcová verze Formát 11" Umístìní originálu 17"L 8 1 / " 14"L 8 1 / " 13"L * 8 1 / " 11"KL 5 1 / " 8 1 / "KL Expozièní sklo *1 ARDF 1 : Rozpoznatelné : Nerozpoznatelné *1 Chcete-li, aby se rozpoznával i formát A5 1 / " 8 1 / "K, kontaktujte svého servisního technika. * Vîchozí velikost je 8 1 / " 13"L. Mùôete vybrat z 8" 13"L nebo 8 1 / 4 " 13"L. Pro zajiçtìní detekovatelnosti 8" 13"L nebo 8 1 / 4 " 13"L kontaktujte vaçeho servisního zástupce. Maximální oblast skenování Expozièní sklo ARDF Upozornìní Pøi kopírování originálù vlastního formátu musíte zadat formát originálù. Pokud jej nezadáte, nebude obraz zkopírován správnì. Odkaz Str.14 Zadávání formátu originálu pøi pouôití zásobníku papíru Str.17 Zadávání formátu originálu pøi pouôití boèního zásobníku 9

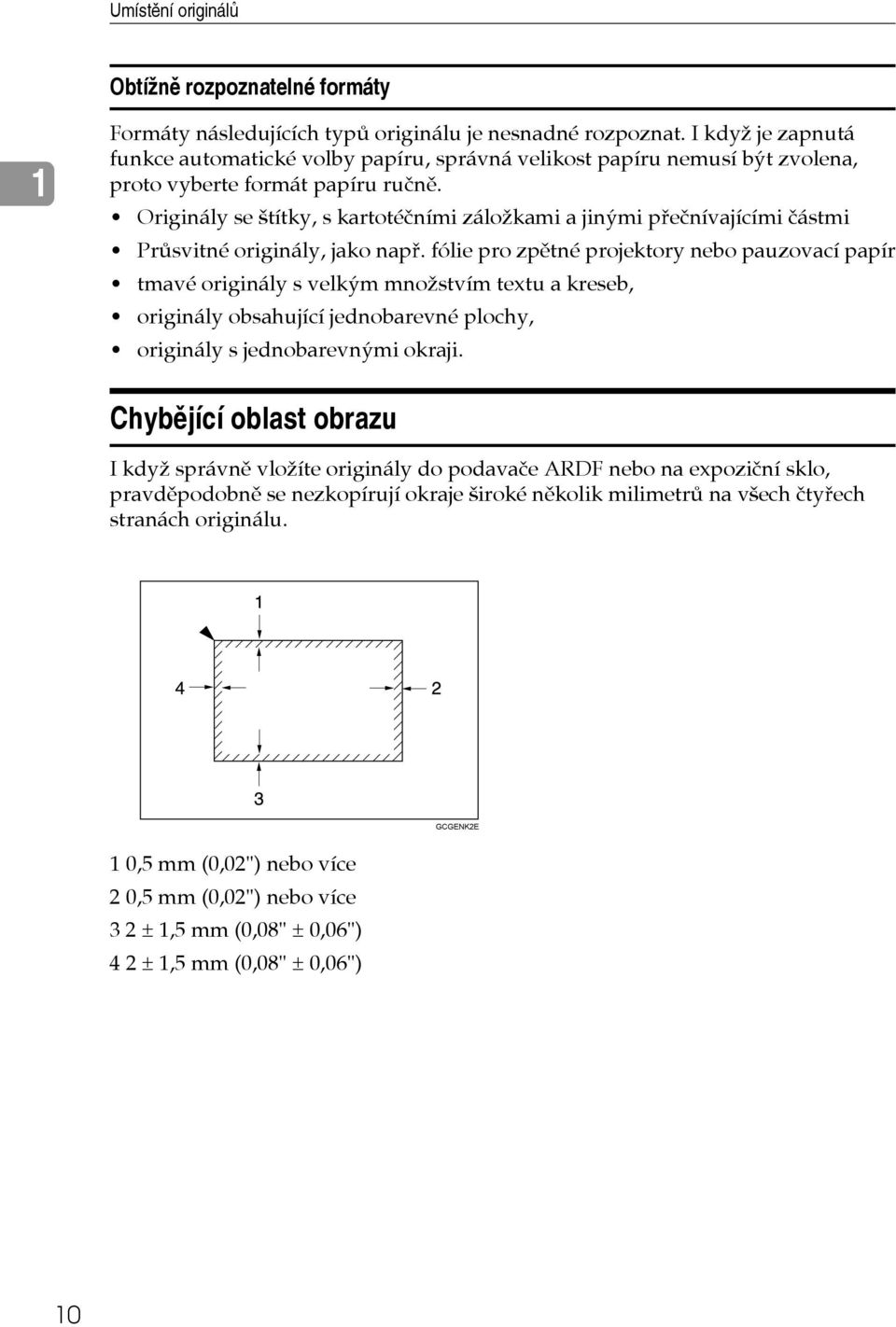

20 Umístìní originálù Obtíônì rozpoznatelné formáty 1 Formáty následujících typù originálu je nesnadné rozpoznat. I kdyô je zapnutá funkce automatické volby papíru, správná velikost papíru nemusí bît zvolena, proto vyberte formát papíru ruènì. Originály se çtítky, s kartotéèními záloôkami a jinîmi pøeènívajícími èástmi Prùsvitné originály, jako napø. fólie pro zpìtné projektory nebo pauzovací papír tmavé originály s velkîm mnoôstvím textu a kreseb, originály obsahující jednobarevné plochy, originály s jednobarevnîmi okraji. Chybìjící oblast obrazu I kdyô správnì vloôíte originály do podavaèe ARDF nebo na expozièní sklo, pravdìpodobnì se nezkopírují okraje çiroké nìkolik milimetrù na vçech ètyøech stranách originálu. GCGENKE 1 0,5 mm (0,0") nebo více 0,5 mm (0,0") nebo více 3 ± 1,5 mm (0,08" ± 0,06") 4 ± 1,5 mm (0,08" ± 0,06") 10

21 Umístìní originálù Umístìní originálù V této èásti je popsáno umístìní originálù na expozièní sklo a do podavaèe ARDF. Dejte pozor na to, abyste vkládali originály, aô kdyô inkoust nebo korekèní barva zcela zaschnou. V opaèném pøípadì by mohlo dojít k otisknutí skvrn na expozièní sklo a jejich následnému zkopírování na papír. 1 Odkaz Str.7 Originály Orientace originálu Orientaci originálù lze nastavit následujícími zpùsoby. Tato funkce je vhodná pro kopírování roztrôenîch nebo velmi velkîch originálù. Originály ARDF Expozièní sklo set11ee set3ee Upozornìní Originály zarovnávejte na levî zadní roh. Pøesto se mùôe vîsledek kopírování s nìkterîmi funkcemi liçit v závislosti na orientaci originálù. Pro podrobnosti viz popis jednotlivîch funkcí. Odkaz Str.50 Seçívání Str.5 Duplex: Str.55 Jednostranná kombinace Str.59 Oboustranné kombinace Str.6 Sériové kopírování 11

22 Umístìní originálù Umístìní originálù na expozièní sklo 1 Umístìte originál na expozièní sklo. Dùleôité Nezvedejte kryt expozièního skla nebo podavaè ARDF silou. Jinak dojde k jeho poçkození nebo by se mohl otevøít kryt podavaèe ARDF. A Zvednìte kryt expozièního skla nebo podavaè ARDF. Zvedejte kryt expozièního skla nebo podavaè ARDF vôdy o více neô 30 stupòù. Jinak by mohlo dojít k nesprávnému zjiçtìní formátu originálu. B Originál vloôte na expozièní sklo lícem dolù. Originály zarovnávejte na levî zadní roh. Zaènìte s kopírováním od první stránky. AAI05S 1. polohovací znaèka. levá stupnice C Sklopte kryt expozièního skla nebo podavaè ARDF. 1

23 Umístìní originálù Vkládání originálù do podavaèe ARDF Vloôte originály do podavaèe ARDF. Pøi vkládání originálù uôivatelského formátu je tøeba formát nastavit. Pøi vkládání originálù vlastního formátu: Viz Str.14 Zadávání formátu originálu pøi pouôití zásobníku papíru a Str.17 Zadávání formátu originálu pøi pouôití boèního zásobníku. 1 ZAAH80E 1. Èidla A Pozici vodící liçty dokumentu upravte podle rozmìru originálu. B Vkládejte zarovnané originály lícem nahoru. Nevkládejte více originálù, neô je oznaèeno limitní znaèkou. První stránka by mìla bît nahoøe. Nezakrîvejte senzor a nevkládejte nesrovnané originály. Mohlo by dojít k nesprávnému zjiçtìní formátu skenovaného obrazu nebo by se zobrazila zpráva o nesprávném podání papíru. Nikdy nepokládejte originály ani jiné pøedmìty na kryt. Mohlo by dojít k nesprávnému fungování zaøízení. AZB013S 1. Limitní znaèka. Vodící liçta dokumentu 13

24 Umístìní originálù 1 Upozornìní Pøed vloôením do podavaèe ARDF narovnejte zvlnìní originálù. Pøed vloôením do podavaèe ARDF originály prolistujte, aby nedocházelo k souèasnému podávání více originálù. Originál vloôte rovnì. Zadávání formátu originálu pøi pouôití zásobníku papíru Kdyô je zvolen zásobník papíru, mùôete zvolit buï bìônî nebo uôivatelskî typ originálu. Bìôné formáty Pøi vkládání originálù bìôného formátu na expozièní sklo nebo do podavaèe ARDF, vyberte formát originálu z obvyklîch formátù zobrazenîch na displeji. A Vyberte poôadovanî zásobník pomocí tlaèítka {U} nebo {T}. B Stisknìte tlaèítko {q}. C Vyberte [Bìônî formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Je-li zvoleno [Auto Detekce], bude formát vloôeného originálu zjiçtìn automaticky. 14

25 Umístìní originálù D Pomocí kurzorovîch tlaèítek vyberte formát papíru a potom stisknìte tlaèítko {OK}. 1 Objeví se zpráva Naprogramováno. Kdyô je zaregistrováno nastavení bìônîch originálù, objeví se v horní èásti displeje kopírování zpráva. Upozornìní Tato funkce není k dispozici v reôimu automatické volby formátu papíru (Auto Paper Select). Chcete-li zruçit nastavenî formát, stisknìte tlaèítko {Zruçit reôimy}. Uôivatelské formáty Pøi vkládání originálù uôivatelského formátu na expozièní sklo nebo do podavaèe ARDF specifikujte formát originálù pomocí èíselnîch tlaèítek. Dùleôité Lze specifikovat originály se svislîm rozmìrem mm (4,"-11,6") a vodorovnîm rozmìrem mm (5,1"-49,6"). A Vyberte poôadovanî zásobník pomocí tlaèítka {U} nebo {T}. B Stisknìte tlaèítko {q}. C Vyberte [Uôiv. formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. 15

26 Umístìní originálù D Pomocí èíselnîch tlaèítek zadejte horizontální rozmìr originálu (Horiz.) a stisknìte tlaèítko {OK}. 1 ARB009S 1. Svislî rozmìr. Vodorovnî rozmìr E Pomocí èíselnîch tlaèítek zadejte svislî rozmìr originálu (Vert.) a stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. Kdyô je zaregistrováno nastavení originálù uôivatelskîch formátù, objeví se v horní èásti displeje kopírování zpráva. Upozornìní Tato funkce není k dispozici v reôimu automatické volby formátu papíru (Auto Paper Select). Pokud udìláte chybu v kroku D nebo E, stisknìte tlaèítko {Vymazat/Stop} a znovu zadejte hodnotu. Chcete-li zruçit nastavenî formát, stisknìte tlaèítko {Zruçit reôimy}. 16

27 Umístìní originálù Zadávání formátu originálu pøi pouôití boèního zásobníku Kdyô je zvolen boèní zásobník, mùôete zvolit buï bìônî nebo uôivatelskî typ originálu. Bìôné formáty 1 Pøi vkládání originálù bìôného formátu na expozièní sklo nebo do podavaèe ARDF, vyberte formát originálu z obvyklîch formátù zobrazenîch na displeji. A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Stisknìte tlaèítko {q}. C Vyberte [Formát originálu] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. D Vyberte [Bìônî formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Je-li zvoleno [Auto Detekce], bude formát vloôeného originálu zjiçtìn automaticky. 17

28 Umístìní originálù E Pomocí kurzorovîch tlaèítek vyberte formát papíru a potom stisknìte tlaèítko {OK}. 1 Objeví se zpráva Naprogramováno. Kdyô je zaregistrováno nastavení bìônîch originálù, objeví se v horní èásti displeje kopírování zpráva. Upozornìní Tato funkce není k dispozici v reôimu automatické volby formátu papíru (Auto Paper Select). Chcete-li zruçit nastavenî formát, stisknìte tlaèítko {Zruçit reôimy}. Uôivatelské formáty Pøi vkládání originálù uôivatelského formátu na expozièní sklo nebo do podavaèe ARDF specifikujte formát originálù pomocí èíselnîch tlaèítek. Dùleôité Je moôné vybrat originály s svislîm rozmìrem mm (4,"-11,6") a vodorovnîm rozmìrem mm (5,1"-49,6"). A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Stisknìte tlaèítko {q}. C Vyberte [Formát originálu] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. 18

29 Umístìní originálù D Vyberte [Uôiv. formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. 1 E Pomocí èíselnîch tlaèítek zadejte horizontální rozmìr originálu (Horiz.) a stisknìte tlaèítko {OK}. F Pomocí èíselnîch tlaèítek zadejte svislî rozmìr originálu (Vert.) a stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. Kdyô je zaregistrováno nastavení originálù uôivatelskîch formátù, objeví se v horní èásti displeje kopírování zpráva. Upozornìní Tato funkce není k dispozici v reôimu automatické volby formátu papíru (Auto Paper Select). Pokud udìláte chybu v kroku E nebo F, stisknìte tlaèítko {Vymazat/Stop} a znovu zadejte hodnotu. Chcete-li zruçit nastavenî formát, stisknìte tlaèítko {Zruçit reôimy}. 19

30 Umístìní originálù 1 0

31 . Kopírování V této èásti jsou popsány postupy vytváøení kopií v rùznîch reôimech. Základní postup Tato èást popisuje základní postup kopírování. A Zkontrolujte, ôe je na displeji zobrazeno Pøipraven. Je-li zobrazena jiná funkce, stisknìte tlaèítko {kopírování}. Základní displej pro kopírování B Zkontrolujte, zda v zaøízení nezùstala ôádná pøedchozí nastavení. Pokud v zaøízení zùstala pøedchozí nastavení, stisknìte tlaèítko {Zruçit reôimy}. C Vloôte originály. D Proveïte poôadovaná nastavení. E Pomocí èíselnîch tlaèítek zadejte poèet kopií. Maximální poèet kopií, kterî lze nastavit, je 999. Vîchozí hodnota pro maximální poèet kopií je 99. Pro zmìnu maximálního poètu kopií stisknìte tlaèítko {Uôivatelské nástroje / Poèítadlo}. F Stisknìte tlaèítko {Start}. ARB07S Zaøízení zahájí kopírování. Vkládáte-li originály na expozièní sklo, stisknìte po naskenování vçech originálù tlaèítko {q}. Kopie jsou na vîstupu ukládány lícem dolù. 1

32 Kopírování Upozornìní Chcete-li v prùbìhu hromadného kopírování zastavit zaøízení, stisknìte tlaèítko {Vymazat/Stop}. Chcete-li po kopírování uvést zaøízení do pùvodního stavu, stisknìte tlaèítko {Zruçit reôimy}. Chcete-li vymazat zadané hodnoty, stisknìte tlaèítko {Vymazat/Stop}. Chcete-li pøepnout mezi stránkami nebo volitelnîmi funkcemi, stisknìte kurzorové tlaèítko. Odkaz Prùvodce obecnîmi nastaveními

33 Kopírování z boèního zásobníku Kopírování z boèního zásobníku Ke kopírování na fólie, silnî papír, obálky a papír, kterî nelze vloôit do zásobníku papíru, pouôijte boèní zásobník. Dùleôité Papír, kterî lze kopírovat z boèního zásobníku, mùôe mít vertikální rozmìr mm (3,55"-11,69") a horizontální , mm (5,83"-3,6"). Pouôijete-li papír delçí neô 433 mm (17,1"), mùôe dojít k jeho zmaèkání, pøípadnì dojde k chybnému podání nebo k jeho uvíznutí. Zaøízení dokáôe rozpoznat papíry tìchto standardních formátù: Metrická verze A3L, A4L, A5L, 8 13 palcùl Palcová verze 11" 17"L, 8 1 / " 11"L, 5 1 / " 8 1 / "L Chcete-li pouôít papír jiného neô uvedeného formátu, zadejte formát ruènì. Odkaz Informace o zaøízení Vkládání papíru do boèního zásobníku Ke kopírování na fólie, silnî papír, obálky a papír, kterî nelze vloôit do zásobníku papíru, pouôijte boèní zásobník. Dùleôité Pøi kopírování na prùhledné fólie pro OHP projektory nebo na papíry s gramáôí vìtçí neô 16 g/m (cca 43 lb.) musíte specifikovat typ a formát papíru. Maximální poèet listù, které lze vloôit do boèního zásobníku, závisí na typu papíru. Pøi vkládání papíru zkontrolujte, ôe stoh papíru není vyççí neô limitní znaèka boèního podavaèe. A Otevøete boèní zásobník. AYM006S 3

34 Kopírování B Stisknìte uvolòovací páèku vymezovaèe papíru. ARB017S 1. Uvolòovací páèka vymezovaèe papíru C Vloôte papír lícem dolù a upravte polohu vodicí liçty podle formátu papíru. Pokud není vodicí liçta zarovnána s papírem, mùôe bît obraz zkopírován naçikmo nebo mùôe dojít k nesprávnému podání papíru. Nevkládejte více papírù, neô dovoluje limitní znaèka, jinak mùôe bît obraz zkopírován çikmo nebo mùôe dojít k nesprávnému podání papíru. Nástavec slouôí k podpírání papírù formátu vìtçího neô A4L nebo 8 1 / 11 palcùl. Pøed vloôením stoh papíru prolistujte, aby nedocházelo k souèasnému podávání více listù. ARB018S 1. Vodorovnî rozmìr. Svislî rozmìr 3. Nástavec 4. Vymezovaèe papíru 4

35 Kopírování z boèního zásobníku D Zatáhnìte za uvolòovací páèku vymezovaèe papíru. ARB019S 1. Uvolòovací páèka vymezovaèe papíru Boèní zásobník je vybrán na displeji. E Pokud je tøeba, vyberte typ a formát papíru. Upozornìní Pokud [Byp.] (boèní zás.) není vybrán na displeji v kroku D, vyberte [Byp.] pomocí {U} nebo {T} a potom sitknìte tlaèítko {q}. Kopírování na papír bìôného formátu Kopíruje na papír bìôného formátu podávaného z boèního zásobníku. A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Vloôte papír do boèního zásobníku lícem dolù. C Stisknìte tlaèítko {q}. D Vyberte [Formát papíru] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. 5

36 Kopírování E Vyberte [Bìônî formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. F Pomocí kurzorovîch tlaèítek vyberte formát papíru a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. G Vloôte originály a stisknìte tlaèítko {Start}. H Po dokonèení úlohy kopírování smaôte nastavení stisknutím tlaèítka {Zruçit reôimy}. Odkaz Str.3 Vkládání papíru do boèního zásobníku Kopírování na papír vlastního formátu Kopíruje na papír uôivatelského formátu podávaného z boèního zásobníku. A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Vloôte papír do boèního zásobníku lícem dolù. C Stisknìte tlaèítko {q}. D Vyberte [Formát papíru] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. E Vyberte [Uôiv. formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. 6

37 Kopírování z boèního zásobníku F Pomocí èíselnîch tlaèítek zadejte vodorovnî rozmìr papíru (Horiz.) a stisknìte tlaèítko {OK}. G Pomocí èíselnîch tlaèítek zadejte svislî rozmìr papíru (Vert.) a stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. H Vloôte originály a stisknìte tlaèítko {Start}. I Po dokonèení úlohy kopírování smaôte nastavení stisknutím tlaèítka {Zruçit reôimy}. Upozornìní Pokud udìláte chybu v kroku F nebo G, stisknìte tlaèítko {Vymazat/Stop} a znovu zadejte hodnotu. Odkaz Str.3 Vkládání papíru do boèního zásobníku Kopírování na fólie Pøi kopírování na OHP fólie (pro projektory) vyberte [OHP (fólie)] vnabídce Typ papíru. Dùleôité Fólie vkládejte do zásobníku lícem dolù vroubkovanîm rohem listu smìrem do pøísluçného rohu zásobníku. Pøed vloôením stoh fólií prolistujte, aby nedocházelo k souèasnému podávání více listù. Kopie vyjímejte z vnitøního zásobníku po jedné. A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Vloôte fólie lícem dolù do boèního zásobníku. C Stisknìte tlaèítko {q}. 7

38 Kopírování D Vyberte [Typ papíru] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. E Vyberte [OHP (fólie)] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. F Pokud je tøeba, zvolte formát papíru. G Vloôte originály a stisknìte tlaèítko {Start}. H Po dokonèení úlohy kopírování smaôte nastavení stisknutím tlaèítka {Zruçit reôimy}. Upozornìní Tisk na fólie je pomalejçí neô na obyèejnî papír. Odkaz Str.3 Vkládání papíru do boèního zásobníku Kopírování na silnî papír Pøi kopírování na silnî papír vyberte [Silnî papír] v nabídce Typ papíru. Dùleôité Pøed vloôením stoh papíru prolistujte, aby nedocházelo k souèasnému podávání více listù. A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Vloôte silnî papír do boèního zásobníku lícem dolù. C Stisknìte tlaèítko {q}. 8

39 Kopírování z boèního zásobníku D Vyberte [Typ papíru] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. E Vyberte [Silnî papír] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. F Vloôte originály a stisknìte tlaèítko {Start}. G Po dokonèení úlohy kopírování smaôte nastavení stisknutím tlaèítka {Zruçit reôimy}. Upozornìní Tisk na silnî papír je pomalejçí neô na obyèejnî papír. Odkaz Str.3 Vkládání papíru do boèního zásobníku 9

40 Kopírování Kopírování na obálky Pøi kopírování na obálky vyberte velikost obálky v nabídce Formát papíru a [Silnî papír] v nabídce Typ papíru. Dùleôité Rohy obálky pøed vloôením vyrovnejte tuôkou nebo podobnîm pøedmìtem. ALZ050S ALZ051S 30

41 Kopírování z boèního zásobníku Oblast tisku Mùôete tisknout na následující oblasti obálek: 1. Smìr podávání. Oblast tisku 3. 0 mm (0,79") mm (0,40") 5. 5 mm (0,0") ARB04S Orientace originálù a obálek Orientace originálù a obálek musí bît následující. Pro úsporu materiálu i èasu zkontrolujte, ôe jsou originály a obálky vloôeny se správnou orientací. ARB05S Správná orientace originálù a obálek je zobrazena na obrázku. 1. Originál na expozièním skle.. Obálka v boèním zásobníku 3. Horní 4. Dolní 5. Vodorovnî rozmìr 6. Svislî rozmìr 31

42 Kopírování A Vyberte [Byp.] (boèní zás.) pomocí {U} nebo {T}. B Vloôte obálky do boèního zásobníku lícem dolù. ARB00S 1. Uvolòovací páèka vymezovaèe papíru C Stisknìte tlaèítko {q}. D Vyberte [Formát papíru] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. E Vyberte [Bìônî formát] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. F Vyberte formát obálky z moôností [Obálka C5L], [Obálka C6L], nebo [Obálka DLL] pomocí tlaèítka {U} nebo {T}, a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. 3 G Stisknìte tlaèítko {q}.

43 Kopírování z boèního zásobníku H Vyberte [Typ papíru] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. I Vyberte [Silnî papír] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. J Vloôte originál a stisknìte tlaèítko {Start}. K Po dokonèení úlohy kopírování smaôte nastavení stisknutím tlaèítka {Zruçit reôimy}. Odkaz Str.3 Vkládání papíru do boèního zásobníku 33

44 Kopírování Funkce kopírování Nastavení sytosti obrazu Sytost obrazu mùôete nastavit na pìt úrovní. Chcete-li tmavçí nebo svìtlejçí kopii, upravte nastavení sytosti. A Nastavte sytost obrazu pomocí tlaèítek {Svìtlejçí} nebo {Tmavçí}. Indikátor sytosti se posune. APE014S 34

45 Funkce kopírování Nastavení typu originálu Z následujících typù originálù vyberte ten, kterî odpovídá poôadovanému typu: text Tento reôim vyberte, jestliôe originály obsahují pouze text (ôádné obrázky). foto V tomto reôimu lze kvalitnì reprodukovat jemné tóny fotografií a obrázkù. Kopírování zvìtçenîch fotografií Kopírování fotografií a obrázkù vytiçtìnîch na papír (napø. èasopisù) Pøi kopírování originálù vytvoøenîch barevnou kopírkou A Stisknìte tlaèítko {Typ originálu} a vyberte typ originálu. Indikátor vybraného typu originálu se rozsvítí. APE015S Horní indikátor: Text Dolní indikátor: Foto Odkaz Prùvodce obecnîmi nastaveními 35

46 Kopírování Vîbìr kopírovacího papíru Papír lze vybrat dvìma zpùsoby: Aut. vîbìr papíru Zaøízení automaticky vybere vhodnî formát papíru podle formátu originálu a reprodukèního pomìru. Ruèní volba papíru Vyberte zásobník obsahující papír, na kterî chcete kopírovat: zásobníky papíru nebo boèní zásobník. V následující tabulce jsou uvedeny moôné formáty papíru a jejich orientace pøi pouôití funkce automatické volby papíru (Auto Paper Select), pøi kopírovaní v pomìru 100%. Metrická verze Umístìní originálu Formát a orientace papíru Expozièní sklo A3L, B4 JISL, A4KL, B5 JISK, A5K *1, 8 1 / 13 palcùl *1 ARDF A3L, B4 JISL, A4KL, B5 JISKL, A5KL, 8 1 / 13 palcùl *1 Palcová verze Umístìní originálu Formát a orientace papíru Expozièní sklo 11" 17"L, 8 1 / " 14"L, 8 1 / " 13"L, 8 1 / " 11"KL, 5 1 / " 8 1 / "K *1 ARDF *1 Chcete-li pouôít A5K nebo 5 1 / " 8 1 / "K s automatickou volbou papíru (Auto Paper Select), kontaktujte Vaçeho servisního zástupce. *1 Mùôete vybrat z 8" 13"L nebo 8 1 / 4 " 13"L. Pro zajiçtìní detekovatelnosti 8" 13"L nebo 8 1 / 4 " 13"L kontaktujte vaçeho servisního zástupce. Upozornìní Je-li v nabídce Typ papíru vybrán speciální papír pro vçechny zásobníky papíru, nemùôete pouôít funkci automatické volby papíru. Odkaz Str.10 Obtíônì rozpoznatelné formáty 11" 17"L, 8 1 / " 14"L, 8 1 / " 11"KL, 5 1 / " 8 1 / "KL 36

47 Funkce kopírování Aut. vîbìr papíru Zaøízení automaticky vybere vhodnî formát papíru podle formátu originálu a reprodukèního pomìru. A Zkontrolujte, zda je nastavena moônost [Aut. vîbìr papíru]. Upozornìní Není-li moônost [Aut. vîbìr papíru] zapnutá, vyberte pomocí tlaèítka {U} nebo {T} moônost [Aut. vîbìr papíru]. Papír umístìnî v boèním zásobníku nebude funkcí automatické volby papíru vybrán. Ruèní volba papíru Vyberte zásobník obsahující papír, na kterî chcete kopírovat: zásobníky papíru nebo boèní zásobník. A Vyberte poôadovanî zásobník pomocí tlaèítka {U} nebo {T}. Zobrazí se vybranî zásobník a formát papíru. 37

48 Kopírování Otoèení kopie Pokud se orientace vloôeného originálu (KL) liçí od orientace papíru, na kterî kopírujete, tato funkce otoèí automaticky obraz originálu o 90 tak, aby byl na kopírovacím papíøe umístìn správnì. Upozornìní Tato funkce je pøístupná, jestliôe je vybráno Aut. vîbìr papíru nebo Aut. Zmenç./ Zvìtç.. Vîchozí nastavení pro Autom. pøep. zásob. papíru je [Zapnuto]. Pokud je jako toto nastavení vybráno [Vypnuto], nelze pouôít funkci Otoèení kopie. Funkce otoèení kopie nelze pouôít pøi zvìtçování na papír formátu A3, B4 JIS nebo palcù nebo 8 1 / 14 palcù. V tomto pøípadì umístìte originál sorientací L. Formát a orientace originálu Formát a orientace papíru Nelze otáèet: A4, B5 JIS nebo A5K Zvìtçování na formát B4 JIS nebo A3 GCROTA1E GCROTAE Mùôete vçak pouôít: A4, B5 JIS nebo A5 L GCROTA3E Zvìtçování na formát B4 JIS nebo A3 GCROTA4E Odkaz Str.3 Kopírování z boèního zásobníku Str.37 Aut. vîbìr papíru Str.4 Aut. Zmenç./ Zvìtç. Prùvodce obecnîmi nastaveními 38

49 Funkce kopírování Pøednastavené zvìtçení/zmençení Mùôete vybrat pøednastavenî zmençenî nebo zvìtçenî pomìr kopírování. Vîchozí bod Vîchozí bod zmençení/zvìtçení se liçí podle zpùsobu snímání originálu. Pøi vloôení originálu na expozièní sklo bude vîchozím bodem levî horní roh. Pøi umístìní do podavaèe ARDF bude vîchozím bodem horní pravî roh originálu. V následujících pøíkladech jsou zobrazeny vîsledné kopie, které se liçí podle zpùsobu skenování originálu. AZB016S 1. Vîchozí bod pøi vkládání na expozièní sklo Vîchozí bod pøi vkládání do podavaèe ARDF A Stisknìte tlaèítko [Zm./Zv.]. 39

50 Kopírování B Stisknìte tlaèítko [Zmençení] nebo [Zvìtçení]. C Pomocí tlaèítek {U} nebo {T} vyberte pomìr a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. D Vloôte originály a stisknìte tlaèítko {Start}. Odkaz Prùvodce obecnîmi nastaveními Zoom Pomìr kopie k originálu lze mìnit po 1% pøírùstcích. Vybírání pomìru pomocí èíselnîch tlaèítek Pomìr vyberte pomocí tlaèítka {U} nebo {T}. A Stisknìte tlaèítko [Zm./Zv.]. 40

51 Funkce kopírování B Stiskem tlaèítka [Zvìtçení] nebo [Zmençení] vyberte pøednastavenî pomìr a stisknìte [Zoom]. C Pomocí tlaèítek {U} nebo {T} vyberte pomìr, a potom stisknìte tlaèítko {OK}. Stiskem tlaèítka {U} nebo {T} lze zmìnit pomìr v krocích po 1 %. Stisknutím a pødrôením pøísluçného tlaèítka lze mìnit pomìr v krocích po 10 %. Objeví se zpráva Naprogramováno. D Vloôte originál a stisknìte tlaèítko {Start}. Upozornìní Pokud jste v kroku C udìlali chybu, upravte jej stiskem tlaèítka {U} nebo {T}. Zadání pomìru pomocí èíselnîch tlaèítek Pomocí èíselnîch tlaèítek vyberte pomìr. A Stisknìte tlaèítko [Zm./Zv.]. B Stisknìte tlaèítko [Zoom]. 41

52 Kopírování C Pomocí èíselnîch tlaèítek zadejte poôadovanî pomìr a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. D Vloôte originál a stisknìte tlaèítko {Start}. Upozornìní Pokud udìláte chybu v kroku C, stisknìte tlaèítko {Vymazat/Stop}, a potom znovu zadejte hodnotu. Aut. Zmenç./ Zvìtç. Zaøízení automaticky vybere vhodnî reprodukèní pomìr na základì vybraného formátu papíru a originálu. Dùleôité S touto funkcí nelze pouôít boèní zásobník. Pouôíváte-li funkci automatického zmençení / zvìtçení, prohlédnìte si následující tabulku s informacemi o moônîch formátech a orientacích originálù: 4

53 Funkce kopírování Metrická verze Místo vloôení originálu Formát a orientace papíru Expozièní sklo A3L, B4 JISL, A4KL, B5 JISK, A5K *1, 8 1 / 13 palcùl *1 ARDF Palcová verze Místo vloôení originálu A3L, B4 JISL, A4KL, B5 JISKL, A5KL, 8 1 / 13 palcùl *1 Formát a orientace papíru Expozièní sklo 11" 17"L, 8 1 / " 14"L, 8 1 / " 13"L, 8 1 / " 11"KL, 5 1 / " 8 1 / "K *1 ARDF 11" 17"L, 8 1 / " 14"L, 8 1 / " 11"KL, 5 1 / " 8 1 / "KL *1 Chcete-li pouôít s touto funkcí formát A5K nebo 5 1 / " 8 1 / "K, kontaktujte svého servisního technika. *1 Mùôete vybrat z 8" 13"L nebo 8 1 / 4 " 13"L. Pro zajiçtìní detekovatelnosti 8" 13"L nebo 8 1 / 4 " 13"L kontaktujte vaçeho servisního zástupce. A Stisknìte tlaèítko [A. zm/zv]. B Vyberte formát papíru pomocí tlaèítek {U} nebo {T}. C Vloôte originály a stisknìte tlaèítko {Start}. Zaøízení automaticky vybere vhodnî formát a zaène kopírovat. 43

54 Kopírování Tøídìní Zaøízení kopie sestavuje do sad v sekvenèním poøadí stránek. Finiçer je nainstalován A Stisknìte tlaèítko {Tøídìní / Seçívání}. ARB030S Indikátor se rozsvítí. B Vyberte [Tøídìní a seçívání] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. C Vyberte [Pouze tøídìní] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. D Zadejte poèet sad kopií pomocí èíselnîch tlaèítek. 44

55 Funkce kopírování E Vloôte originály. Pokládáte-li originály na expozièní sklo, zaènìte kopírování první stranou. Vkládáte-li originály do podavaèe ARDF, musí bît první strana nahoøe. F Stisknìte tlaèítko {Start}. Vkládáte-li originály na expozièní sklo, stisknìte po naskenování vçech originálù tlaèítko {q}. Upozornìní Pro zobrazení displeje v kroku B, vyberte [Zapnuto] pro [Tøídìní otoèením] ve Vlastnostech kopírky v Uôivatelskîch nástrojích. Pro zruçení této funkce v kroku A, stisknìte znovu tlaèítko {Tøídìní / Seçívání}. Zkontrolujte, ôe indikátor zhasl. Odkaz Prùvodce obecnîmi nastaveními Finiçer není nainstalován A Stisknìte tlaèítko {Tøídìní}. ARB030S B Vyberte [Tøídìní] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. C Zadejte poèet sad kopií pomocí èíselnîch tlaèítek. D Vloôte originály. E Stisknìte tlaèítko {Start}. 45

56 Kopírování Upozornìní Pro zruçení této funkce v kroku A, stisknìte znovu tlaèítko {Tøídìní}. Zkontrolujte, ôe indikátor zhasl. Odkaz Prùvodce obecnîmi nastaveními Zmìna poètu sad Bìhem kopírování lze zmìnit poèet sad kopií. Dùleôité Tuto funkci lze pouôít pouze tehdy, je-li zapnuta funkce Tøídìní. A Bìhem kopírování stisknìte tlaèítko {Vymazat / Zastavit}. B Stisknìte tlaèítko [Sady]. C Pomocí èíselnîch tlaèítek zadejte poèet sad kopií a potom stisknìte tlaèítko [Pokraè.]. Kopírování zaène znovu. Upozornìní Poèet sad, kterî lze zadat v kroku C závisí na tom, kdy jste stiskli tlaèítko {Vymazat/Stop}. 46

57 Funkce kopírování Tøídìní otoèením Kaôdá druhá sada kopií je otoèena o 90 stupòù (KL) a dopravena do vîstupního zásobníku kopií. Dùleôité Chcete-li pouôít funkci tøídìní otoèením, jsou zapotøebí dva zásobníky papíru s papírem téhoô formátu a typu, ale s odliçnou orientací (KL). Viz Prùvodce obecnîmi nastaveními. S funkcí tøídìní otoèením nelze pouôít boèní zásobník. A Stisknìte tlaèítko {Tøídìní / Seçívání}. ARB030S Indikátor se rozsvítí. B Vyberte [Tøídìní otoèením] a potom stisknìte tlaèítko {OK}. C Zadejte poèet sad kopií pomocí èíselnîch tlaèítek. D Vloôte originály. Pokládáte-li originály na expozièní sklo, zaènìte kopírování první stranou. Vkládáte-li originály do podavaèe ARDF, musí bît první strana nahoøe. E Stisknìte tlaèítko {Start}. Vkládáte-li originály na expozièní sklo, stisknìte po naskenování vçech originálù tlaèítko {q}. 47

58 3 3 Kopírování Upozornìní Pro zobrazení obrazovky v kroku B, vyberte [Zapnuto] pro [Tøídìní otoèením] ve Vlastnostech kopírky v Uôivatelskîch nástrojích. Pro zruçení této funkce v kroku A, stisknìte znovu tlaèítko {Tøídìní / Seçívání}. Zkontrolujte, ôe indikátor zhasl. Papír bude na vîstupu tøídìnî posunutím (shift-sort), pokud specifikujete jako vîstupní zásobník posuvnî zásobník finiçeru, i kdyô máte zadáno tøídìní otoèením. Odkaz Prùvodce obecnîmi nastaveními Stohování Kopie lze øadit po jednotlivîch stranách (tzv. stohování). Je-li nainstalován finiçer, stohy kopií jednotlivîch stran jsou pro snaôçí oddìlení vzájemnì posunuty. A Stisknìte tlaèítko {Tøídìní / Seçívání}. ARB030S Indikátor se rozsvítí. 48

59 Funkce kopírování B Vyberte [Stohování] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. C Zadejte poèet sad kopií pomocí èíselnîch tlaèítek. D Vloôte originály. Pokládáte-li originály na expozièní sklo, zaènìte kopírování první stranou. Vkládáte-li originály do podavaèe ARDF, musí bît první strana nahoøe. E Stisknìte tlaèítko {Start}. Vkládáte-li originály na expozièní sklo, stisknìte po naskenování vçech originálù tlaèítko {q}. Upozornìní Pro zruçení této funkce v kroku A, stisknìte znovu tlaèítko {Tøídìní / Seçívání}. Zkontrolujte, ôe indikátor zhasl. Pøi vkládání originálu na expozièní sklo zaènìte první stranou, která se má kopírovat. Pøi vkládání originálu do ARDF vloôte tak, aby poslední strana byla dole. Pokud kopírujete pomocí této funkce a zvolíte tøídìní posunutím, zaøízení automaticky smìøuje kopie (vèetnì jednostránkovîch úloh) do posuvné pøihrádky finiçeru, i kdyô je v uôivatelskîch nástrojích vybrána jiná vîstupní pøihrádka. Pro podrobnosti o této funkci viz Dodatkové informace. Odkaz Viz Str.17 Zadávání formátu originálu pøi pouôití boèního zásobníku. Prùvodce obecnîmi nastaveními 49

60 Kopírování Seçívání Jednotlivé sady kopií mohou bît seçívány. Je-li nainstalován finiçer, je moôné jednotlivé sady na vîstupu seçít. Dùleôité S touto funkcí nelze pouôít boèní zásobník. Pozice seçití a nastavení originálu Vloôte vçechny originály do podavaèe ARDF s orientací, ve které je lze normálnì èíst. Pøi vkládání originálu na expozièní sklo zachovejte stejnou orientaci, ale vloôte originál lícem dolù. Je-li kopírovací papír identickî co do formátu i orientace s originálem, poloha seçití je následující: 500-listovî finiçer Umístění originálu Expoziční Podavač sklo ADF Poloha sešívání Nahoře Vlevo Dole šikmo / vlevo Nahoře šikmo / vlevo CS AZB015S *1 Tato tabulka ukazuje polohu seçití, nikoliv orientaci vîstupu. * Vlevo K a Nahoøe L nejsou k dispozici pro papíry vìtçí neô formát A4. *3 Doporuèuje se pouôívat tuto funkci s funkcí [Aut. vîbìr papíru] nebo [Aut. Zmenç./ Zvìtç.]. 50

61 Funkce kopírování A Stisknìte tlaèítko {Tøídìní / Seçívání}. ARB030S Indikátor se rozsvítí. B Vyberte [Tøídìní a seçívání] pomocí {U} nebo {T} a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. C Vyberte polohu seçití pomocí posuvnîch tlaèítek (çipek) a potom stisknìte tlaèítko {OK}. D Pomocí posuvnîch tlaèítek (çipek) vyberte orientaci originálu a potom stisknìte tlaèítko {OK}. E Zadejte poèet sad kopií pomocí èíselnîch tlaèítek. F Vloôte originály. Pokládáte-li originály na expozièní sklo, zaènìte kopírování první stranou. Vkládáte-li originály do podavaèe ARDF, musí bît první strana nahoøe. G Stisknìte tlaèítko {Start}. Vkládáte-li originály na expozièní sklo, stisknìte po naskenování vçech originálù tlaèítko {q}. 51

62 Kopírování Upozornìní Pro zruçení této funkce v kroku A, stisknìte znovu tlaèítko {Tøídìní / Seçívání}. Zkontrolujte, ôe indikátor zhasl. Pro zobrazení displeje v kroku D, vyberte [Vôdy zadávat] v poloôce [Orientace] ve Vlastnostech kopírky v Uôivatelskîch nástrojích. Je-li vybrána moônost [Nezadávat] pokraèujte krokem E. Pøi vkládání originálu na expozièní sklo zaènìte první stranou, která se má kopírovat. Pøi vkládání originálu do podavaèe ARDF vloôte tak, aby poslední strana byla dole. Odkaz Str.67 Doplòující informace Informace o zaøízení Prùvodce obecnîmi nastaveními Duplex: Existují dva typy oboustranného tisku. Dùleôité S touto funkcí nelze pouôít boèní zásobník. 1strannî strannî Kopíruje jednostranné originály na 1 oboustrannî list. strannî strannî Kopíruje 1 oboustrannî originál na 1 oboustrannî list. 5

63 Funkce kopírování Orientace originálu a vytvoøené kopie Vîslednî kopírovanî obraz se bude liçit v závislosti na orientaci umístìnîch originálù (na vîçku K nebo na çíøku L). V následující tabulce jsou znázornìny orientace obrazù na pøední a zadní stranì kopií, nikoli orientace vîstupu. Originál Jak umístit váš originál Standard Kopie Vrchem nahoru Svisle Otočení o 90 Vrchem dolů Standard Vrchem nahoru Vodorovně Otočení o 90 Vrchem dolů CS GCRYOU1E A Stisknìte tlaèítko {Duplex}. ARB031S Indikátor se rozsvítí. 53

64 Kopírování B Pomocí tlaèítka {U} nebo {T} vyberte oboustrannî reôim, a potom stisknìte tlaèítko {OK}. C Pomocí tlaèítka {U} nebo {T} vyberte orientaci originálu a stisknìte tlaèítko {OK}. D Pomocí tlaèítka {U} nebo {T} vyberte orientaci duplexu a potom stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. E Vloôte originály. Pokládáte-li originály na expozièní sklo, zaènìte kopírování první stranou. Vkládáte-li originály do podavaèe ARDF, musí bît první strana nahoøe. F Stisknìte tlaèítko {Start}. Vkládáte-li originály na expozièní sklo, stisknìte po naskenování vçech originálù tlaèítko {q}. Upozornìní Gramáô papíru, kterou lze pouôít pøi duplexním kopírování, je g/m (0-8 lb.) Chcete-li zruçit funkci Duplex v kroku A, stisknìte znovu tlaèítko {Duplex}. Zkontrolujte, ôe indikátor zhasl. Pro zobrazení displeje v krocích C a D, vyberte [Vôdy zadávat] v poloôce [Orientace] ve Vlastnostech kopírky v Uôivatelskîch nástrojích. Je-li vybrána moônost [Nezadávat] pokraèujte krokem E. Mùôete zmìnit okraje oboustranného kopírování. Odkaz Prùvodce obecnîmi nastaveními 54

65 Funkce kopírování Jednostranná kombinace Zkombinuje nìkolik stránek na jednu stranu listu. Existují 4 typy jednostranné kombinace. Dùleôité S touto funkcí nelze pouôít boèní zásobník. Oboustrannì 1 listy Jednostranná kombinace Kopíruje jednostrannîch originálù na jednu stranu listu. GCSHVY7J Jednostrannì 4 listy Jednostranná kombinace Kopíruje 4 jednostrannîch originálù na jednu stranu listu. GCSHVY8J strannì 1 list Jednostranná kombinace ( na 1) Kopíruje 1 oboustrannî originál na jednu stranu listu. GCSHVYOJ 55

66 Kopírování Oboustrannì listy Jednostranná kombinace Kopíruje oboustranné originály na jednu stranu listu. GCSHVYBJ 56

67 Funkce kopírování Orientace originálu a umístìní obrazu kombinace Originály s otevíráním vlevo (K) GCSHUY3E Originály s otevíráním nahoru (L) GCSHUY4E Vkládání originálù (originály vkládané do podavaèe ARDF) Originály ètené zleva doprava Combine5 Originály ètené shora dolù Combine6 A Stisknìte tlaèítko {Kombinace/Série}. ARB03S Indikátor se rozsvítí. 57

68 Kopírování B Pomocí tlaèítka {U} nebo {T} vyberte reôim kombinace, a potom stisknìte tlaèítko {OK}. C Pomocí tlaèítka {U} nebo {T} vyberte orientaci originálu a stisknìte tlaèítko {OK}. Objeví se zpráva Naprogramováno. D Vyberte formát papíru pomocí tlaèítek {U} nebo {T}. E Vloôte originály a stisknìte tlaèítko {Start}. Upozornìní Chcete-li zruçit funkci jednostranná kombinace v kroku A, stisknìte znovu tlaèítko {Kombinace/Série}. Zkontrolujte, ôe indikátor zhasl. Pro zobrazení displeje v kroku C, vyberte [Vôdy zadávat] v poloôce [Orientace] ve Vlastnostech kopírky v Uôivatelskîch nástrojích. Je-li vybrána moônost [Nezadávat] pokraèujte krokem D. Odkaz Prùvodce obecnîmi nastaveními 58

69 Funkce kopírování Oboustranné kombinace Zkombinuje nìkolik stránek originálu na jeden oboustrannî list. Existují 4 typy oboustranné kombinace. Dùleôité S touto funkcí nelze pouôít boèní zásobník. Jednostrannì 4 listù Oboustranná kombinace Kopíruje 4 jednostranné originály na jeden list se dvìma stránkami na kaôdé stranì listu. GCSHVY9J Jednostrannì 8 listù Oboustranná kombinace Kopíruje 8 jednostrannîch originálù na jeden list se ètyømi stránkami na kaôdé stranì listu. 1 pøední zadní GCSHVYAE 59

70 Kopírování Oboustrannì listy Oboustranná kombinace Kopíruje oboustranné originály na jeden list se dvìma stránkami na kaôdé stranì listu. GCSHVY1E Oboustrannì 4 listy Oboustranná kombinace Kopíruje 4 oboustranné originály na jeden list se ètyømi stránkami na kaôdé stranì listu. GCSHVYE 1 pøední zadní A Stisknìte tlaèítko {Kombinace/Série}. ARB03S Indikátor se rozsvítí. 60
