1 Interaktivní tabule Obrázek 1-úvodní obrázek Vypracoval: Lukáš Kaňka Datum odevzdání:

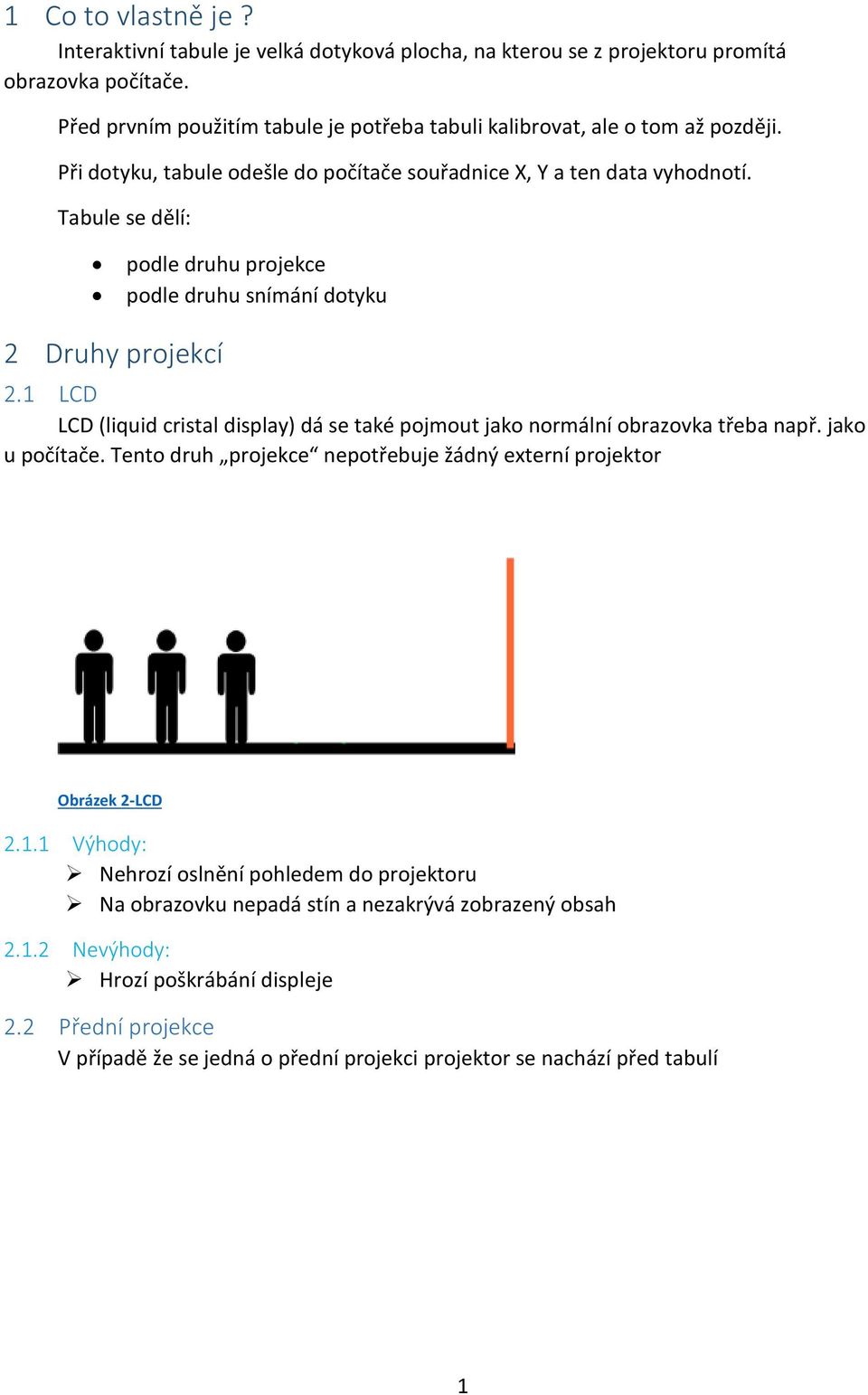

2 1 Co to vlastně je? Interaktivní tabule je velká dotyková plocha, na kterou se z projektoru promítá obrazovka počítače. Před prvním použitím tabule je potřeba tabuli kalibrovat, ale o tom až později. Při dotyku, tabule odešle do počítače souřadnice X, Y a ten data vyhodnotí. Tabule se dělí: podle druhu projekce podle druhu snímání dotyku 2 Druhy projekcí 2.1 LCD LCD (liquid cristal display) dá se také pojmout jako normální obrazovka třeba např. jako u počítače. Tento druh projekce nepotřebuje žádný externí projektor Obrázek 2-LCD Výhody: Nehrozí oslnění pohledem do projektoru Na obrazovku nepadá stín a nezakrývá zobrazený obsah Nevýhody: Hrozí poškrábání displeje 2.2 Přední projekce V případě že se jedná o přední projekci projektor se nachází před tabulí 1

3 Obrázek 3-přední projekce Obrázek 4-předni projekce Výhody: Oproti zadní projekci, úspora prostoru Nevýhody: Objekt nacházející se mezi projektorem a tabulí bude vrhat stín Pokud se projektor nachází ve vzduchu, hrozí uhození o projektor do hlavy a následovném rozladění 2.3 Zadní projekce Při zadní projekci se projektor nachází za tabulí Obrázek 5-zadní projekce 2

4 2.3.1 Výhody: Stejně jako u LCD na obrazovku nepadá stín a nezakrývá zobrazovaný obsah Nevýhody: Neúspora prostoru 3

5 3 Druhy snímání Interaktivní dotyk je založen na souřadnicích X a Y Obrázek 6-XY-oříznut 3.1 Měření odporu V tomto případě je měření odporu závislé na dvou elektricky vodivých deskách oddělených miniaturní vzduchovou kapsou Při dotyku se desky spojí a tak uzavřou elektrický okruh, každá souřadnice X, Y má jiný odpor tzn. tabule má uložené všechny souřadnice s určitým odporem při dotyku tabule změří odpor, převede ho na souřadnice X, Y a ty poté odešle do počítače Tudíž to má jednu velikou výhodu, pro dotyk lze použít nejenom stylus, ale i prst nebo jakýkoliv jiný předmět 3.2 Laserové snímání Funguje díky dvou laserovým vysílačům a snímačům umístěných v obou horních rozích tabule, laserové paprsky jsou odráženy od speciálního stylusu zpět do zdroje U tohoto snímání je většinou plocha tabule ocelová nebo keramická 4 Principy fungování tabule 4.1 Jak to funguje? Interaktivní tabule vyčkává na dotyk při dotyku zaznamená souřadnice dotyku X, Y a odešle je do počítače ten vezme souřadnice X, Y dotyku a vyhodnotí je s daty uloženými z poslední kalibrace a nakonec tomu přizpůsobí obrazovku 4.2 Kalibrace Ale vše již v této kapitole zmíněné by nefungovalo bez kalibrace: Co to vlastně je? Kalibrace je proces kdy se na tabuli promítá obraz obrazovky na počítači. Jelikož tabule neví, kde se přesně obraz nachází, musíme jí to říct. A k tomu nám právě složí kalibrace. 4

6 4.2.2 Průběh kalibrace 1. na počítači připojeném k tabuli se v pravém rohu HL. panelu klikne na ikonu tabule a zvolíme kalibrace Obrázek 7-kalibrace1 zdroj: MŠ Všestary 2. počítač nabídne jak intenzivní kalibraci žádáte : 4bodovou,9bodovou nebo 21bodovou Obrázek 8-kalibrace2 zdroj: MŠ Všestary 5

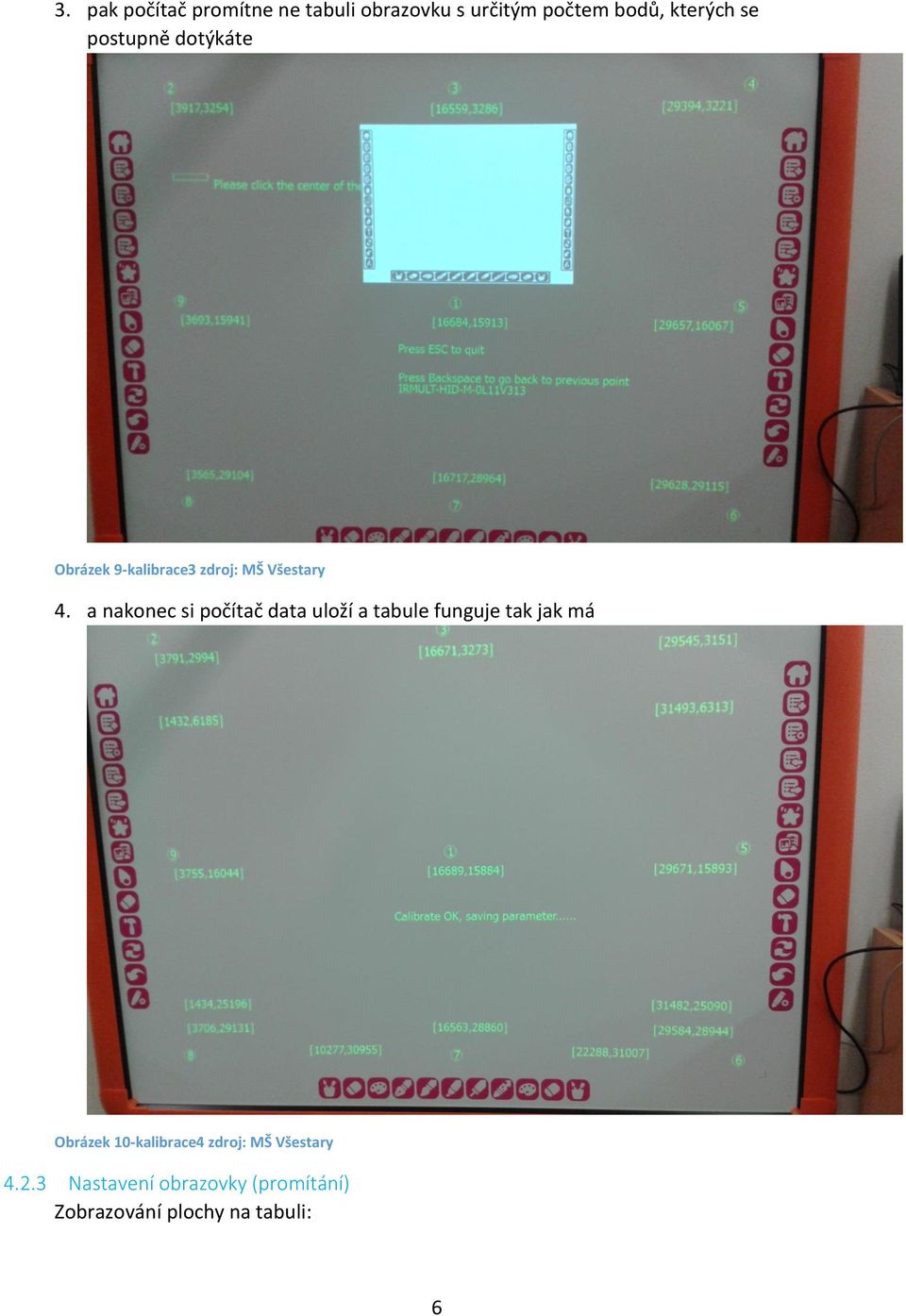

7 3. pak počítač promítne ne tabuli obrazovku s určitým počtem bodů, kterých se postupně dotýkáte Obrázek 9-kalibrace3 zdroj: MŠ Všestary 4. a nakonec si počítač data uloží a tabule funguje tak jak má Obrázek 10-kalibrace4 zdroj: MŠ Všestary Nastavení obrazovky (promítání) Zobrazování plochy na tabuli: 6

8 Jenom obrazovka počítače Na tabuli se nic nezobrazí vše bude vidět jen na obrazovce počítače Jenom druhá obrazovka Vše se zobrazí na tabuli, obrazovka počítače bude černá a nic se na ní nezobrazí Rozšíření obrazovky Obrázek 11-zobrazování zdroj: vlastní tvorba v programu malování Vedle obrazovky počítače se vytvoří pomyslná další obrazovka tzn. obrazovka počítače, jakoby pokračovala dál, tento způsob nastavení je nejlepší při prezentaci na tabuli je vidět jen to co promítající přetáhne na část plochy kterou zobrazuje tabule.! POZOR! Ta část obrazovky, kterou zobrazuje tabule není vidět na obrazovce počítače 5 Software Pro interaktivní tabule neexistuje žádný speciální software který by bez ní nefungoval výmaje softwaru dodávaný výrobci např: Kidz FlowWorks se kterým jsem se setkal a ten opravdu bez tabule nefunguje. Obrázek 12-ikona Kidz FolwWorks zdroj: MŠ Všestary 7

9 Obrázek 13-interaktivní tlačítka zdroj: MŠ Všestary Tento software pracuje s tabulemi od specifického výrobce tabulí s tlačítky a stylisy s inteligentním držákem Obrázek 14-stylisy zdroj: MŠ Všestary 8

10 6 Zdroje Celý text je moje tvorba, nikdy jsem v tomto referátu nekopíroval text z webové stránky. Wikipedie Cdmvt.zcu Vlastní zkušenosti, zkušenosti učitelek MŠ Všestary 7 Slovo závěrem V tomto referátu jsem se pokusil uvést všechny základy technologie Interaktivních tabulí. Očekával jsem, že se při psaní tohoto referátu něčemu přiučím a tak si rozšířím své znalosti z této oblasti, což se mi úspěšně povedlo Zvláštně bych chtěl poděkovat MŠ Všestary kde mi umožnily vyfotografovat si Interaktivní tabule a pracovat s nimi. Obsah 1 Co to vlastně je? Druhy projekcí LCD Výhody: Nevýhody: Přední projekce Výhody: Nevýhody: Zadní projekce Výhody: Nevýhody: Druhy snímání Měření odporu Laserové snímání Principy fungování tabule Jak to funguje? Kalibrace Co to vlastně je?
