2 TECHNICKÁ ZPRÁVA AI identifikacní Název stavby: Stupen PD: údaje Vnitroblok Na Kopci - Retízková v Jablonci nad Nisou Dokumentace pro provedení stavby (DPS) Stavební objekt: Místo stavby: Katastrální území: SO 01 - Komunikace Jablonec nad Nisou Jablonec nad Nisou a zpevnené plochy Kraj: Objednatel: Proj ektant: Liberecký Mesto Jablonec nad Nisou Mírové námestí Jablonec nad Nisou Nýdrle - projektová kancelár, spol. s LO. Nad Okrouhlíkem 2365/ Praha 8 poštovní adresa: U Sila Liberec 30 Datum zpracování PD: brezen 2011 B/ Základní údaje o stavbe V rámci rešeného stavebního objektu budou provedeny práce v prostoru vnitrobloku bytových domu c.p , který je v soucasnosti v zanedbaném stavu. Rešený prostor je vymezen ulicemi Skriváncí, Retízková a Na Kopci s vjezdem a vstupem z ulice Skriváncí. Navržené rešení maximálne respektuje stávající vzrostlou zelen. Bude se jednat o rešení obvodové prujezdné komunikace, chodníku a odpocívek v centrální cásti vnitrobloku. Pred c.p je komunikace rozšírena pro možnost otácení nákladních automobilu.

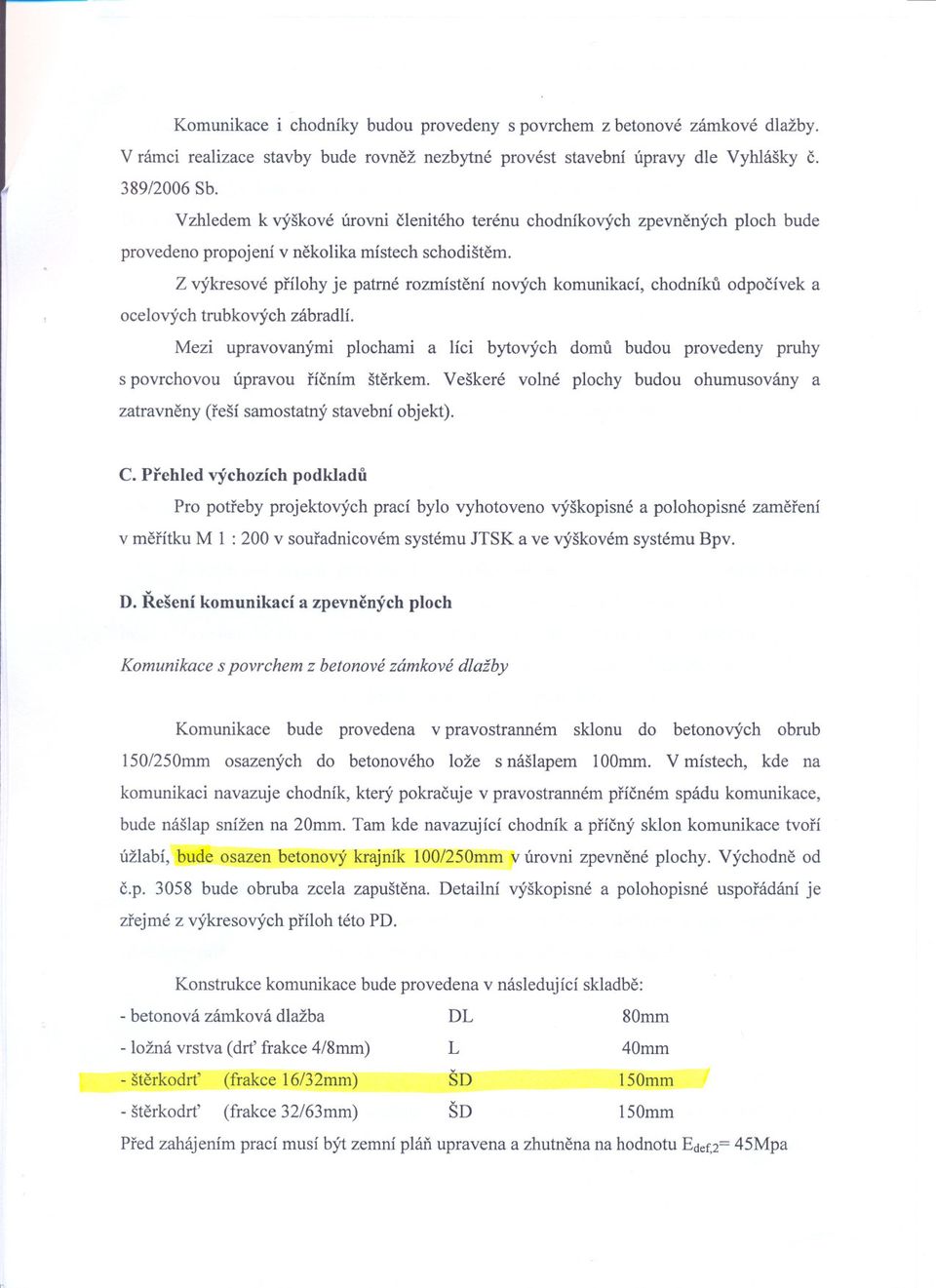

3 Komunikace i chodníky budou provedeny s povrchem z betonové zámkové dlažby. V rámci realizace stavby bude rovnež nezbytné provést stavební úpravy dle Vyhlášky c. 389/2006 Sb. V zhledem k výškové úrovni clenitého terénu chodníkových zpevnených ploch bude provedeno propojení v nekolika místech schodištem. Z výkresové prílohy je patrné rozmístení nových komunikací, chodníku odpocívek a ocelových trubkových zábradlí. Mezi upravovanými plochami a líci bytových domu budou provedeny pruhy s povrchovou úpravou rícním šterkem. Veškeré volné plochy budou ohumusovány a zatravneny (reší samostatný stavební objekt). C. Prehled výchozích podkladu Pro potreby projektových prací bylo vyhotoveno výškopisné a polohopisné zamerení v merítku Ml: 200 v souradnicovém systému JTSK a ve výškovém systému Bpv. D. Rešení komunikací a zpevnených ploch Komunikace spovrchem z betonové zámkové dlažby Komunikace bude provedena v pravostranném sklonu do betonových obrub 150/250mm osazených do betonového lože s nášlapem 100mm. V místech, kde na komunikaci navazuje chodník, který pokracuje v pravostranném prícném spádu komunikace, bude nášlap snížen na 20mm. Tam kde navazující chodník a prícný sklon komunikace tvorí úžlabí, bude osazen betonový krajník 100/250mm v úrovni zpevnené plochy. Východne od c.p bude obruba zcela zapuštena. Detailní výškopisné a polohopisné usporádání je zrejmé z výkresových príloh této PD. Konstrukce komunikace bude provedena v následující skladbe: - betonová zámková dlažba DL 80mm - ložná vrstva (drt frakce 4/8mm) L 40mm - šterkodrt (frakce 16/32mm) ŠD 150mm - šterkodrt (frakce 32/63mm) ŠD 150mm Pred zahájením prací musí být zemní plán upravena a zhutnena na hodnotu Edef,2= 45Mpa

Z výkresové prílohy je patrné rozmístení nových komunikací, chodníku odpocívek a ocelových trubkových zábradlí.

4 Chodniky a odpocivky spovrchem z betonové zámkové dlažby Chodníky budou provedeny do záhonových obrub osazených do betonového lože. Detailní výškopisné a polohopisné usporádání je zrejmé z výkresových príloh této PD. Konstrukce chodníku a odpocívek bude provedena v následující skladbe: - betonová zámková dlažba DL 60mm -ložná vrstva (drt frakce 4/8mm) L 40mm - šterkodrt (frakce 16/32mm) ŠD 150mm Pred zahájením prací musí být zemní plán upravena a zhutnena na hodnotu Edef,2= 30Mpa Schodište Schodištové stupne jsou navrženy výšky 160mm, Š. 300m z betonových palisád osazených do betonového lože, které tvorí podstupnice schodištových stupnu. Stupnice budou provedeny ze zámkové dlažby. Boky schodište budou ohraniceny schodištovou zídkou vytvorenou z palisád osazených do betonového lože. Soucástí každého schodište Je jednostranné ocelové trubkové zábradlí dvoumadlové s povrchovou úpravou žárový zinek. Odvodneni Komunikace bude odvodnena prícným a podélným sklonem do liniových ovodnovacu, které budou napojeny na deštovou kanalizaci (reší samostatný SO). Silnicní plán bude odvodnena pomocí podélného flexibilního plastového trati vodu, který bude zaústen taktéž do deštové kanalizace. Z chodníku a odpocívek budou deštové a povrchové vody odvedeny prícným a podélným spádem pres zapuštené záhonové obruby do prilehlé zelene. Dopravni znaceni Obvodová prujezdná komunikace bude z obou stran osazena svislými dopravními znackami. Na vjezdech bude osazena: B 1 - Zákaz vjezdu všech vozidel s dodatkovou tabulkou E 12 s textem" MIMO DOPRAVNÍ OBSLUHY", dále B 29 - Zákaz stání

Konstrukce chodníku a odpocívek bude provedena v následující skladbe: - betonová zámková dlažba DL 60mm -ložná vrstva (drt frakce 4/8mm) L 40mm - šterkodrt (frakce 16/32mm) ŠD 150mm Pred zahájením

5 s dodatkovou tabulkou s dodatkovou tabulkou E 8a - Zacátek úseku. Na výjezdech bude osazena B 29 - Zákaz stání E 8c - Konec úseku. E. Zvláštní podmínky a požadavky na postup výstavby Pri provádení stavebních prací bude s budoucím dodavatelem projednán režim a doba jejich provádení a to s ohledem na soucasný provoz i dopravní obsluhu. Pred zahájením stavebních prací budou dopravní režim a provizorní dopravní znacení projednány s príslušným odborem dopravy a DI Policie CR. Pred zahájením stavebních prací budou vytyceny prubehy všech inženýrských sítí a bude zjišten jejich technický stav. Vhodný výkopový materiál bude v potrebném rozsahu použit v rámci tohoto stavebního objektu. Zbytek bude odvezen na skládku dle urcení investora. Stavební sute a odpady vzniklé pri zemních a výkopových pracích budou odváženy na rízenou skládku, odpady jiného puvodu a zarazení budou likvidovány podle platných vyhlášek a norem. Zhotovitel musí doložit a dokladovat jakým zpusobem jsou odpady vzniklé na stavbe likvidovány nebo jak je s nimi nakládáno. Brezen 2011 Z. Bursa
