1 M 100 N Olejový hořák Česky 04/2006 Návod k montáži M 100 N I / I - 04/2006

2 Prohlášení o shodě CE K.E. 08/01/ BE Prohlášení o shodě Výrobce DE DIETRICH THERMIQUE SAS 57, rue de la gare F MERTZWILLER Dovozce STIEBEL ELTRON, spol. s r.o. Potvrzujeme tímto,že následující uvedené série přístrojů jsou shodné s typy modelů popsaných v prohlášení o shodě CE a že jsou vyrobeny a dodávány dle požadavků a norem evropských směrnic a dále dle požadavků a norem uvedených v Královském výnosu z 8. ledna 2004 Typ výrobku Modely Olejový hořák M 100 N Související normy Královský výnos z 8. ledna 2004 v Německu norma EN /108//EU Směrnice pro elektromagnetickou kompatibilitu Související normy: EN ; EN , EN /23//EU Směrnice pro slaboproud Dotčená norma: EN Autorizovaná zkušebna TÜV Rheinland / Berlin-Brandenburg - OB 21/01-19/04/ OB 46/01-21/01/ OB Z1-24/03/ OB Z1-24/03/2004 Naměřené hodnoty M 100/1N: NOx = 113 mg/kwh ; CO = 45 mg/kwh M 100/2N: NOx = 114 mg/kwh ; CO = 49 mg/kwh M 103 CN/PN: NOx = 109 mg/kwh ; CO = 45 mg/kwh M 104 CN/PN: NOx = 109 mg/kwh ; CO = 45 mg/kwh M 105 N/CN/PN /CH: NOx = 114 mg/kwh ; CO = 49 mg/kwh M 106 N/CN: NOx = 114 mg/kwh ; CO = 49 mg/kwh Datum : 04/2006 Podpis Ředitel M. Philippe Weitz

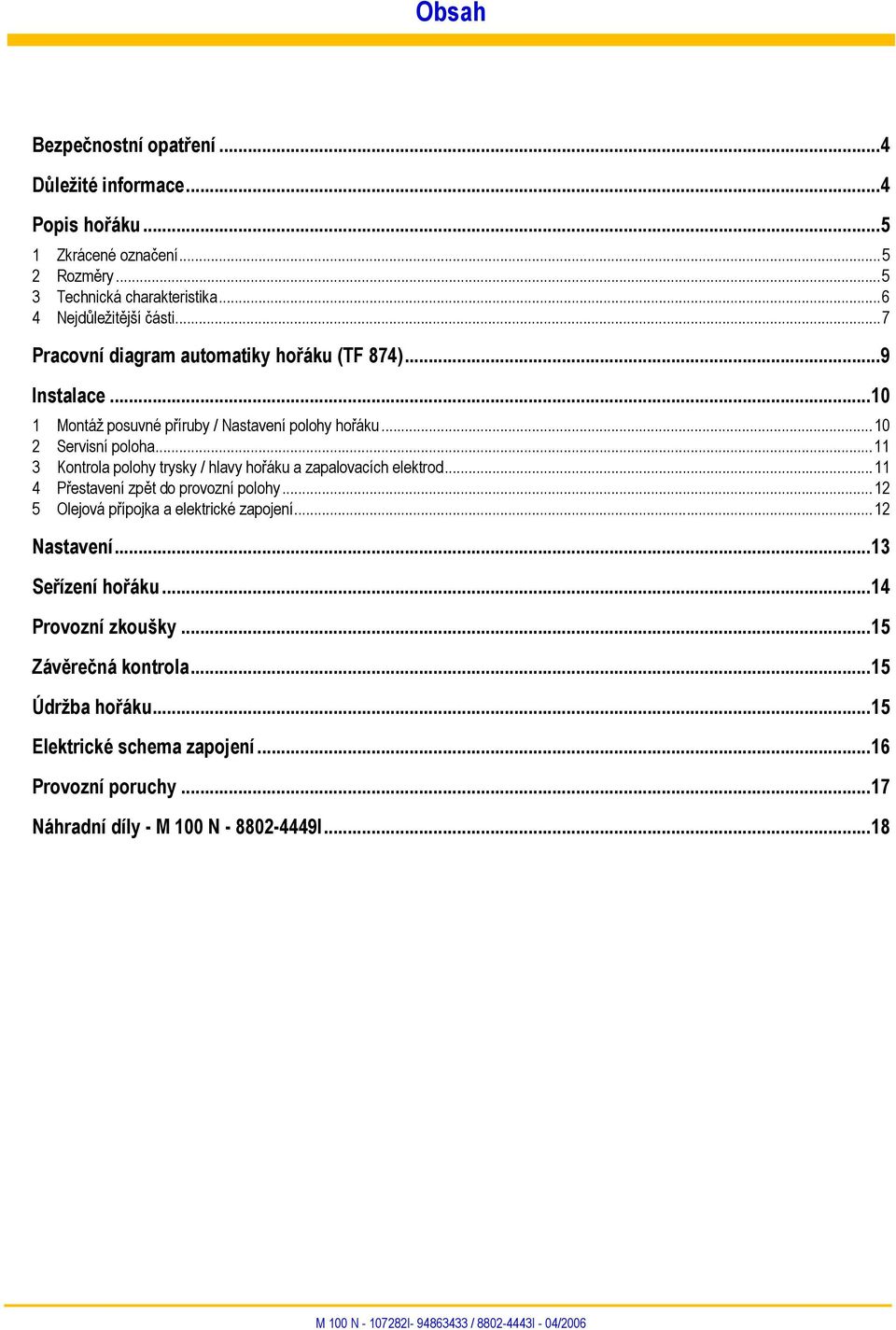

3 Obsah Bezpečnostní opatření...4 Důležité informace...4 Popis hořáku Zkrácené označení Rozměry Technická charakteristika Nejdůležitější části...7 Pracovní diagram automatiky hořáku (TF 874)...9 Instalace Montáž posuvné příruby / Nastavení polohy hořáku Servisní poloha Kontrola polohy trysky / hlavy hořáku a zapalovacích elektrod Přestavení zpět do provozní polohy Olejová přípojka a elektrické zapojení...12 Nastavení...13 Seřízení hořáku...14 Provozní zkoušky...15 Závěrečná kontrola...15 Údržba hořáku...15 Elektrické schema zapojení...16 Provozní poruchy...17 Náhradní díly - M 100 N I...18

4 Bezpečnostní opatření Instalace musí být provedena dle platných místních zákonů a předpisů. V každém případě musí být dodrženy platné bezpečnostní předpisy a opatření k zamezení havárie či úrazu. Montáž, uvedení do provozu, obsluhu a údržbu (kontrolu, opravy) hořáku musí provádět autorizovaná servisní firma s příslušnou kvalifikací. Opravy jednotlivých elektrotechnických součástí, bezpečnostních zařízení pro hlídání plamene a jiných zabezpečovacích zařízení je oprávněn provádět pouze výrobce předmětných zařízení. Je zakázáno provádět na zařízení veškeré změny a úpravy, které nejsou v tomto návodu uvedeny. Tyto by mohly způsobit vážné poruchy funkce hořáku. Všechny práce na hořáku, s výjimkou nastavení hořáku, smějí být prováděny pouze s odpojeným přívodem elektrického napájení. Výrobce i dovozce odmítá jakoukoliv záruku, pokud nastanou poškození a poruchy, které mají původ v nedodržení tohoto návodu! Důležité informace Předání zařízení uživateli Servisní technik při předávání zařízení uživateli zvláště podrobně upozorní na zásahy, které smí uživatel provádět sám (odblokování poruchy hořáku pro obnovení provozu). Rovněž mu musí vysvětlit, které zásahy a změny smí provádět výlučně kvalifikovaný technik. Může se odvolat na tento podklad, jako přílohu k Návodu k obsluze. Uživatel musí respektovat, že práce na hořáku smí provádět pouze dovozcem pověřený kvalifikovaný technik. Tento návod je součástí dodávky hořáku. Prosím pečlivě uschovejte v blízkosti zařízení. Údržba zařízení Aby byl dosažen optimální provoz hořáku a zamezeno poruchám při provozu, je třeba nechat provést pověřeným servisním technikem jednou ročně následující práce : Vyčištění hořákové hlavice. Výměnu olejové trysky. Kontrolu provozu hořáku. Kontrolu a vyčištění kotle. Kontrolu a vyčištění komína. Kontrolu a vyčištění přívodu vzduchu do kotelny. Použité symboly Pozor nebezpečí! Nebezpečí úrazu nebo věcné škody. Pro bezpečnost osob a věcí musí být bezpodmínečně dodrženy pokyny v tomto návodu. Upozornění. Respektovat pokyn, aby byla zachována správná funkce.,, montážní fáze.,, čísla pozic. 4

5 Popis hořáku 1 Zkrácené označení Hořáky řady M 100 N/CN/PN jsou kompaktní olejové hořáky, které splňují normy pro spalování s řízeným přívodem spalovacího vzduchu : Jsou dodávány s propojenou kabeláží. Upevňují se na kotel pomocí posuvné příruby. Všechny komponenty jsou lehce přístupné a uskupeny na jedné desce. Tato deska poskytuje optimální přístup při údržbě. Plamen je kontrolován pomocí infračidla. Zapalování probíhá elektronicky pomocí transformátoru. Olej je nahříván prostřednictvím olejového předehřívače na trysce. 2 Palivo: Extra lehký topný olej (max. viskozita 6 mm/s při 20 C). Použití podle určení Hořáky řady M 100 N/CN/PN jsou určeny speciálně pro provoz teplovodních kotlů pro vytápění budov a přípravu teplé vody. Pro jinou potřebu použití, průmyslové technologie nebo specifické použití se obrat'te, prosím, na dovozce. Schválení Hořáky jsou schváleny dle evropských směrnic CE : 73/23/EU Směrníce pro slaboproud. Dotčená norma: EN /108//EU Směrnice pro elektromagnetickou kompatibilitu. Hořáky řady M 100 N/CN/PN splňují požadavky na spalování dle ČSN EN267. Všechna provedení nedosahují mezních hodnot pro Švýcarsko : Nařízení o ekologii ovzduší (LRV 92). Hořáky řady M 100 N/CN/PN splňují požadavky dle BImSchV. Aby byl zaručen ekologický provoz, je třeba dbát na optimální kompatibilitu skupiny hořák/kotel/odvod spalin. Systém odvodu spalin a jeho rozměry musí být provedeny dle platných směrnic, norem a zákonů. 2 Rozměry Možné otvory pro hořáková dvířka * M 100 N ** M 100 CN/PN Před hořákem ponechat volný prostor alespoň 0.80 m, aby bylo možné přivést hořák do servisní polohy. Viz : Technická charakteristika. 5

6 3 Technická charakteristika Hořák M 100/1N - M 103 CN/PN - M104CN/PN (1) Tepelný výkon v nadmořské výšce 400 m a při teplotě 20 C. Výhřevnost paliva: Hub = kwh/kg (2) 2 Palivo: Extra lehký topný olej (max. viskozita 6 mm/s při 20 C). M 100/2N - M 105 CN/PN - M106CN M 105 N/CN/PN /CH Schválení dle EN267 5G968/2001 5G986/02 5G986/02 Schválení dle BUWAL (s výjimkou odvodu spalin M 100/1N) ( M 105 CN/PN - M 106 CN) Provoz 1-stupňový s předehřevem 1-stupňový s předehřevem 1-stupňový s předehřevem Rozsah výkonu (kw) (1) Průtok oleje (kg/hod) (2) Celkový elektrický příkon (W) Elektrický výkon motoru (W) 120 Hladina hluku při 1 (dba) Rozměry (mm) A B Ø C 100 Hmotnost netto (kg) Hmotnost brutto (kg) Pro Švýcarsko platí (1) (mbar) Přetlak ve spalovací komoře Všechny země mimo Švýcarska (1) (mbar) Přetlak ve spalovací komoře 6

7 4 Nejdůležitější části 1 Odblokovací tlačítko 2 Řídicí automatika 3 Zapalovací transformátor 4 Komponenty na desce hořáku 5 Táhlo trysky 6 Předehřívač 7 zapalovací elektrody 8 Tryska 9 Hořáková hlavice 10 Hlavice 11 Měřící přípojka tlaku na hlavici 12 Čidlo pro hlídání plamene 13 Průhledítko pro plamen 14 Seřizovací šroub hlavice hořáku 15 Nastavení vzduchové klapky 16 Motor 17 Olejové čerpadlo 18 Kryt 19 Blok pro nasávaný vzduch 20 Přívodní hadice pro olej M 100 N I / I - 04/2006 7

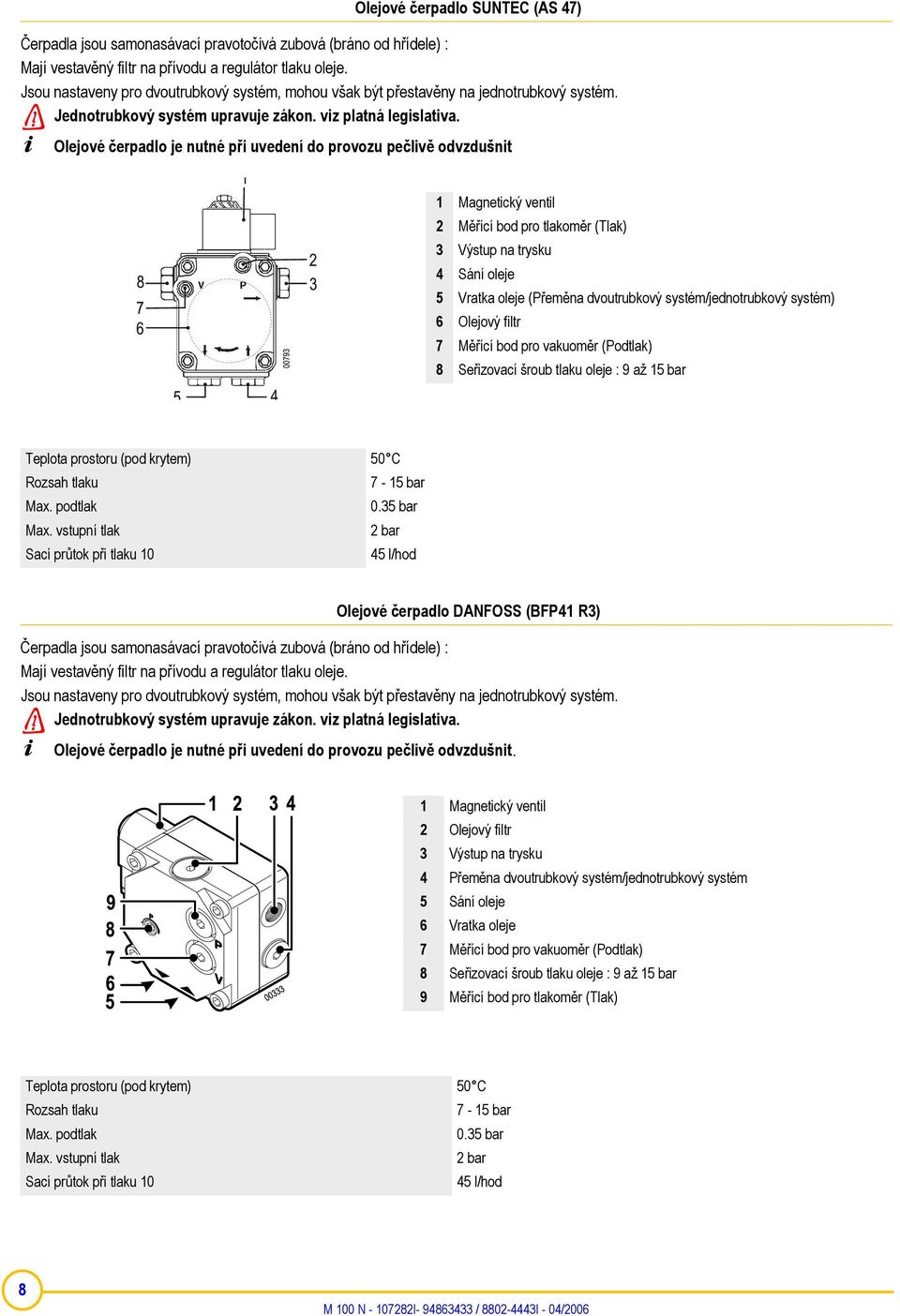

8 Olejové čerpadlo SUNTEC (AS 47) Čerpadla jsou samonasávací pravotočivá zubová (bráno od hřídele) : Mají vestavěný filtr na přívodu a regulátor tlaku oleje. Jsou nastaveny pro dvoutrubkový systém, mohou však být přestavěny na jednotrubkový systém. Jednotrubkový systém upravuje zákon. viz platná legislativa. Olejové čerpadlo je nutné při uvedení do provozu pečlivě odvzdušnit 1 Magnetický ventil 2 Měřící bod pro tlakoměr (Tlak) 3 Výstup na trysku 4 Sání oleje 5 Vratka oleje (Přeměna dvoutrubkový systém/jednotrubkový systém) 6 Olejový filtr 7 Měřící bod pro vakuoměr (Podtlak) 8 Seřizovací šroub tlaku oleje : 9 až 15 bar Teplota prostoru (pod krytem) 50 C Rozsah tlaku 7-15 bar Max. podtlak 0.35 bar Max. vstupní tlak 2 bar Sací průtok při tlaku l/hod Olejové čerpadlo DANFOSS (BFP41 R3) Čerpadla jsou samonasávací pravotočivá zubová (bráno od hřídele) : Mají vestavěný filtr na přívodu a regulátor tlaku oleje. Jsou nastaveny pro dvoutrubkový systém, mohou však být přestavěny na jednotrubkový systém. Jednotrubkový systém upravuje zákon. viz platná legislativa. Olejové čerpadlo je nutné při uvedení do provozu pečlivě odvzdušnit. 1 Magnetický ventil 2 Olejový filtr 3 Výstup na trysku 4 Přeměna dvoutrubkový systém/jednotrubkový systém 5 Sání oleje 6 Vratka oleje 7 Měřící bod pro vakuoměr (Podtlak) 8 Seřizovací šroub tlaku oleje : 9 až 15 bar 9 Měřící bod pro tlakoměr (Tlak) Teplota prostoru (pod krytem) 50 C Rozsah tlaku 7-15 bar Max. podtlak 0.35 bar Max. vstupní tlak 2 bar Sací průtok při tlaku l/hod 8

9 Patice automatiky hořáku (pro TF 874) Patice je bezpečnostní zařízení. Je zakázáno ji otevírat. 1 Uzemnění desky s komponenty 2 Přípojka k transformátoru 3 Přípojka k čidlu hlídání plamene 4 Přípojka k předehřívači oleje 5 Přípojka motoru 6 Přípojka k magnetickému ventilu pólový konektor Přípojka hořáku ke kotli Zelená LED Svítí Hořák zapnutý Vyp Hořák vypnutý Pracovní diagram automatiky hořáku (TF 874) Automatika hořáku smí být montována nebo demontována z patice jen když je hlavní vypínač zařízení vypnut. Automatika hořáku je bezpečnostní zařízení a nesmí býti otevírána. F Z M FT V OV SA ta tv ts tn Hlídání plamene Zapalování Motor hořáku Aktivace předehřevu Magnetický ventil Předehřívač oleje Signalizace externí poruchy Doba předehřevu oleje : s Doba provětrávání a předstihu zapalování : 12 s Bezpečnostní doba : 10 s Doba přesahu zapalování : 20 s 9

10 Instalace Doporučení pro elektrické zapojení Pro odpojení zařízení při údržbě, čištění a opravách musí být použit jistič sručním nahozením. Zároveň musí oddělit od elektrické sítě všechna neuzemněná vedení. Tento jistič není součástí dodávky hořáku.hořák je dodáván pro jednofázové napájení 230 V - 50 Hz. Před jakýmkoliv zásahem na hořáku musí být tento odpojen od elektrické sítě. Elektrickou instalaci a připojení je třeba provést dle platných norem a předpisů. Ověřit, že uzemnění je správně provedeno! Připojovací kabely jsou opatřeny normovanými konektory dle DIN Doporučení pro připojení oleje Hořák je dodáván pro připojení oleje s dvoutrubkovým systémem. Aby se zamezilo znečištěni trysky, musí být povinně na sání oleje nainstalován sítový filtr (velikost ok 80 až 150). Hořáky M 100/1N - M 103 CN/PN, které jsou nastaveny na výkon menší než 20, musí mít olejový filtr s velikostí ok 40. Také je možné nainstalovat jednotrubkový systém mezi nádrží a skupinou filtru (jen s olejovým filtrem) : Použití jednotrubkového systému (mezi filtrem a čerpadlem) se nedoporučuje. 1 Montáž posuvné příruby / Nastavení polohy hořáku Typ hořáku M 100/1N - M 103 CN/PN M 104 CN/PN M 100/2N - M 105 N/CN/PN /CH M 105 CN/PN - M 106 N/CN Minimální rozměr Z (mm) Nasadit posuvnou přírubu. Na kotel namontovat posuvnou přírubu s těsněním. Upevnit celý komplet. Hořák zasunout hluboko do hořákových dvířek kotle. Dodržet minimální rozměr Z Dotáhnout šrouby na přírubě. 10

11 2 Servisní poloha Odpojit elektrické konektorové přípojky. Maximálně o 2 otáčky povolit šrouby závory 2. Pravou závoru posunout dolů a levou nahoru. Levou závoru podržet nahoře. Z krytu hořáku vyjmout desku hořáku s komponenty. Desku s komponenty zavěsit na pouzdro hořáku, do kterého se na polohovací šrouby pouzdra nastrčí svorky desky. Zamezit jakémukoliv mechanickému namáhání oběžného kola ventilátoru. Oběžné kolo ventilátoru v žádném případě nepoužívat jako podložku, což by mohlo způsobit jeho deformaci. 3 Kontrola polohy trysky / hlavy hořáku a zapalovacích elektrod M 100/1N - M 103 CN/ PN - M 104 CN/PN M 100/2N M 105 N/CN/PN /CH M 105 CN/PN M106CN * s výjimkou odvodu spalin M 100/1N ** Těsnicí kroužek 0.5 mm jen pro M 100/1N. Rozměr Y nastavit seřizovacím šroubem Tryska a hlavice hořáku Velikost trysky zkontrolovat dle požadovaného výkonu kotle a účinnosti. Pokud je to nutné, nahradit. Zkontrolovat rozměry ve výše uvedeném obrázku. : Viz : Nastavení. zapalovací elektrody Pro změnu polohy zapalovacích elektrod povolit stavěcí šrouby. 11

12 4 Přestavení zpět do provozní polohy Desku s komponenty upevnit na skříň hořáku a přitom levou závoru držet nahoře. 2 závory umístit zpět do svých poloh a upevnit. Pevně utáhnout 2 šrouby. 5 Olejová přípojka a elektrické zapojení Olejové hadice hořáku přípojit na přívod oleje. Kabel umístit na desku s komponenty a pevně zamáčknout do připravených zarážek (jak je uvedeno na nákresu). Připojit elektrický konektor. Olejový filtr. Z bezpečnostních důvodů radíme připojit olejové hospodářství teprve při prvním uvedení do provozu. 12

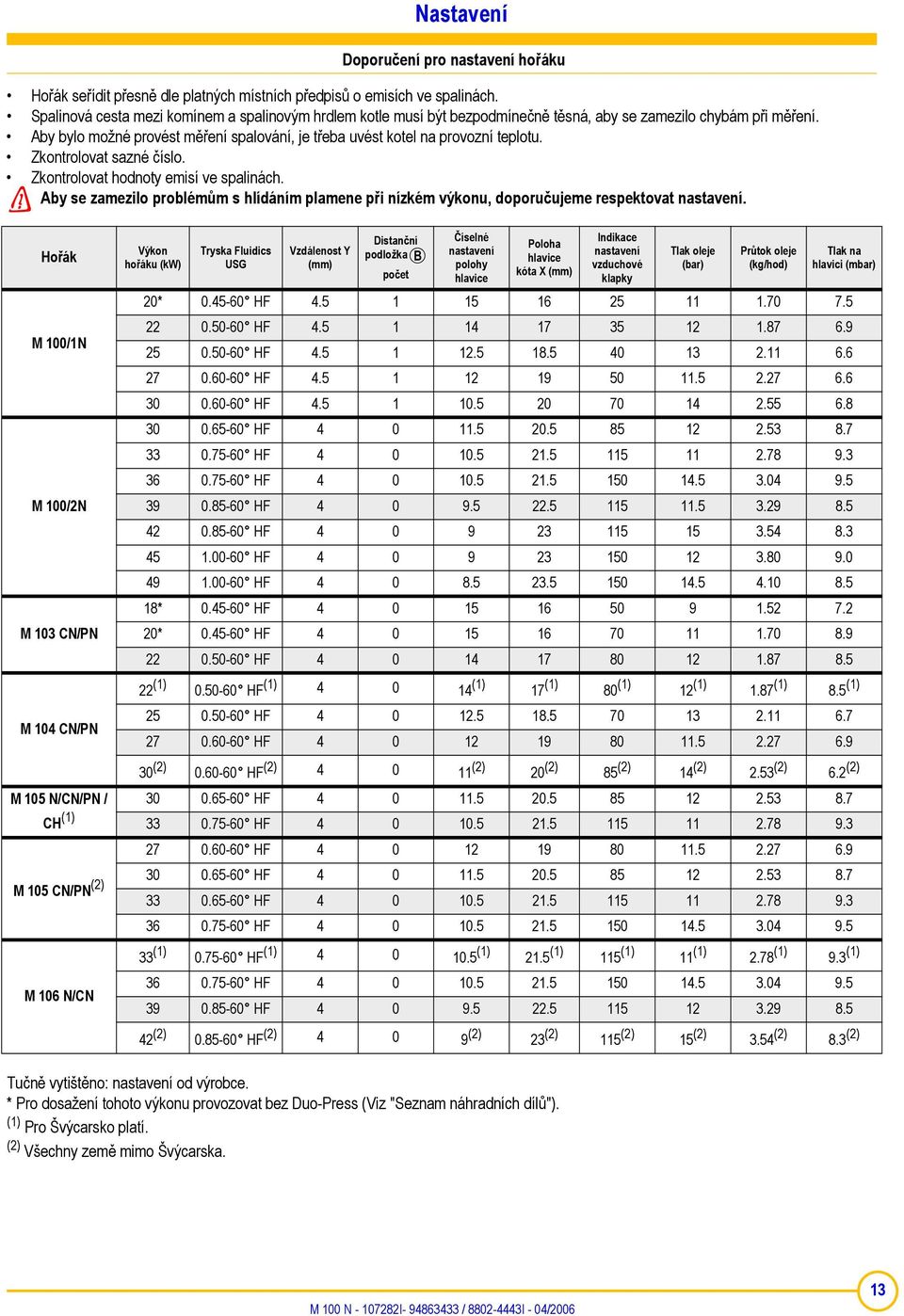

13 Nastavení Doporučení pro nastavení hořáku Hořák seřídit přesně dle platných místních předpisů o emisích ve spalinách. Spalinová cesta mezi komínem a spalinovým hrdlem kotle musí být bezpodmínečně těsná, aby se zamezilo chybám při měření. Aby bylo možné provést měření spalování, je třeba uvést kotel na provozní teplotu. Zkontrolovat sazné číslo. Zkontrolovat hodnoty emisí ve spalinách. Aby se zamezilo problémům s hlídáním plamene při nízkém výkonu, doporučujeme respektovat nastavení. Hořák M100/1N M100/2N M 103 CN/PN M 104 CN/PN Výkon hořáku (kw) Tučně vytištěno: nastavení od výrobce. * Pro dosažení tohoto výkonu provozovat bez Duo-Press (Viz "Seznam náhradních dílů"). (1) Pro Švýcarsko platí. (2) Všechny země mimo Švýcarska. Tryska Fluidics USG Vzdálenost Y (mm) Distanční podložka počet Číselné nastavení polohy hlavice Poloha hlavice kóta X (mm) Indikace nastavení vzduchové klapky Tlak oleje (bar) Průtok oleje (kg/hod) Tlak na hlavici (mbar) 20* HF HF HF HF HF HF HF HF HF HF HF HF * HF * HF HF (1) HF (1) (1) 17 (1) 80 (1) 12 (1) 1.87 (1) 8.5 (1) HF HF (2) HF (2) (2) 20 (2) 85 (2) 14 (2) 2.53 (2) 6.2 (2) M 105 N/CN/PN / HF CH (1) HF M 105 CN/PN (2) M 106 N/CN HF HF HF HF (1) HF (1) (1) 21.5 (1) 115 (1) 11 (1) 2.78 (1) 9.3 (1) HF HF (2) HF (2) (2) 23 (2) 115 (2) 15 (2) 3.54 (2) 8.3 (2) 13

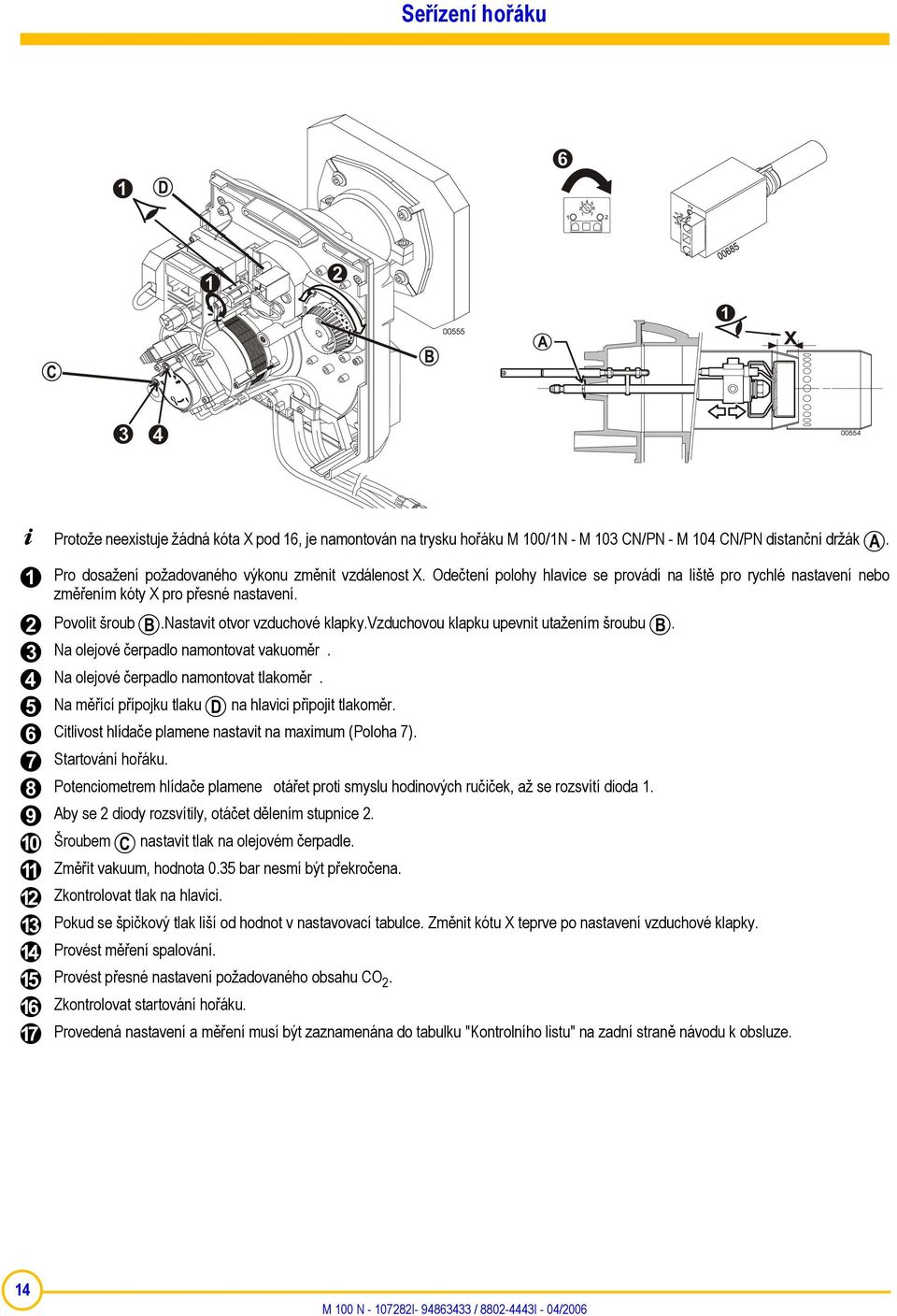

14 Seřízení hořáku Protože neexistuje žádná kóta X pod 16, je namontován na trysku hořáku M 100/1N - M 103 CN/PN - M 104 CN/PN distanční držák. Pro dosažení požadovaného výkonu změnit vzdálenost X. Odečtení polohy hlavice se provádí na liště pro rychlé nastavení nebo změřením kóty X pro přesné nastavení. Povolit šroub.nastavit otvor vzduchové klapky.vzduchovou klapku upevnit utažením šroubu. Na olejové čerpadlo namontovat vakuoměr. Na olejové čerpadlo namontovat tlakoměr. Na měřící přípojku tlaku na hlavici připojit tlakoměr. Citlivost hlídače plamene nastavit na maximum (Poloha 7). Startování hořáku. Potenciometrem hlídače plamene otářet proti smyslu hodinových ručiček, až se rozsvítí dioda 1. Aby se 2 diody rozsvítily, otáčet dělením stupnice 2. Šroubem nastavit tlak na olejovém čerpadle. Změřit vakuum, hodnota 0.35 bar nesmí být překročena. Zkontrolovat tlak na hlavici. Provést měření spalování. Pokud se špičkový tlak liší od hodnot v nastavovací tabulce. Změnit kótu X teprve po nastavení vzduchové klapky. Provést přesné nastavení požadovaného obsahu CO 2. Zkontrolovat startování hořáku. Provedená nastavení a měření musí být zaznamenána do tabulku "Kontrolního listu" na zadní straně návodu k obsluze. 14

15 Provozní zkoušky Při uvedení do provozu nebo po kontrole hořáku je třeba provést následující kontroly : Vyjmout čidlo pro hlídání plamene, zakrýt jej a nastartovat hořák. Hořák je v provozu : Vyjmout čidlo pro hlídání plamene a zakrýt jej. Hořák nastartovat s čidlem pro hlídání plamene vystaveným dennímu světlu. Po uplynutí bezpečnostní doby musí automatika hořáku přejít do poruchy.hořák se vypne. Nový start, po uplynutí bezpečnostní doby musí automatika hořáku přepnout do poruchy. Automatika hořáku musí přepnout asi po 20 vteřinách provětrávání do poruchy. Hořák se vypne. Závěrečná kontrola Hořák několikrát nastartovat a přitom sledovat průběh fází automatiky hořáku. Před spuštěním hořáku servisní technik musí : Ujistit se o správné funkci kotle a termostatů. Ujistit se o správném nastavení termostatů. Zkontrolovat, že přívod spalovacího vzduchu odpovídá platným normám. Vyplnit kontrolní list na zadní straně Návodu k obsluze. Zaznamenat svoje jméno a telefonní číslo do Návodu k obsluze. Upozornit provozovatele na Návod k obsluze, který doplňuje tento dokument a zejména poukázat na kapitolu "Hořák v poruše". Předat provozovateli Návod k obsluze a upozornit, že návod musí být uschován v blízkosti hořáku. Údržba hořáku Hořák i kotel musí být nejméně jedenkrát ročně zkontrolován a vyčištěn. Toto musí být provedeno pověřenou servisní firmou s příslušnou kvalifikací. Znatelné zvýšení teploty spalin znamená, že kotel resp. spalinová cesta jsou znečištěny a musí se provést jejich vyčištění. Údržba 1. Zkontrolovat stav olejového filtru pokud je to nutné, vyměnit jej. 2. Na olejové čerpadlo namontovat tlakoměr a vakuoměr. 3. Startování hořáku. 4. Provést měření spalování a kontrolu provozu. 5. Výsledky měření zanést do kontrolního listu na zadní straně Návodu k obsluze. 6. Vypnout hlavní vypínač zařízení a hořák odpojit od elektrického napájení. 7. Zkontrolovat stav spalovací komory a spalinovou cestu. Případně vyčistit. 8. Všechny části hořáku vyčistit (Čisticí prostředek pro hlavici hořáku existuje jako příslušenství ve skladu náhradních dílů). 9. Výměna vadných částí. 10. Hořák znovu uvést do provozní polohy. 11. Zapojit všechny elektrické přípojky hořáku 12. Zapnout hlavní vypínač zařízení a seřídit hořák. 13. Provést měření spalování (kotel v provozu). 14. Výsledky měření a vyměněné součásti poznamenat do kontrolního listu na zadní straně Návodu k obsluze. 15. Provést závěrečnou kontrolu funkce. 15

16 Elektrické schema zapojení A1 Řídicí automatika STB Bezpečnostní termostat B1 Hlídání plamene ST1 Termostat 1. stupně E1 Předehřívač T11 Zapalovací transformátor H1 Porucha hořáku X1 7-pólový konektor Uzemnění dle platných předpisů 16

17 Provozní poruchy Před každým zásahem musí servisní technik provést následující kontroly : Je kotel a hořák pod napětím? (svítí provozní kontrolka, bezpečnostní termostat sepnutý) Je přívod oleje jištěn? Požaduje regulace nebo kotlový termostat provoz? (navodit potřebu tepla). Umožňuje stav spalinové cesty dobré spalování? (datum posledního čištění) Poruchy Možné příčiny Odstranění poruch Hořák nezapaluje. Motor nestartuje. Mechanický hluk. Není zapalovací jiskra. Automatika hořáku jde do poruchy. Čerpadlo nesaje žádný olej. Hlučné čerpadlo. Špatná kvalita spalování. Není elektrické napájení. Vadný předehřívač oleje. Vadný motor. Vadný kondenzátor. Poškozené ložisko motoru. Vystružit kolo ventilátoru. Zkrat zapalovacích elektrod. Velká vzdálenost zapalovacích elektrod. Znečištěné, vlhké elektrody. Vadná přípojka kabelu elektrod. Vadná izolace zapalovacích elektrod. Vadný kabel zapalovacích elektrod. Vadný transformátor. Znečištěné čidlo hlídání plamene. Ztráta plamene. Vadné čidlo hlídání plamene nebo jeho kabel. Vadná spojka motor - čerpadlo. Netěsný sací filtr, potrubí nebo kryt čerpadla. Zaměněn Vstup/Výstup oleje. Zavřeny uzavírací ventily. Ucpaný filtr nebo sací filtr nádrže. Čerpadlo saje vzduch. Čerpadlo běží naprázdno. Špatné nastavení. Nedostatek vzduchu. Znečištěná nebo opotřebovaná tryska. Špatné rozprašování. Znečištěná hlavice hořáku Znečištěný vstup sání vzduchu. Nedostatečné větrání prostoru s kotlem. Odblokovat bezpečnostní termostat. Zkontrolovat polohu vypínače a pojistky. Zvýšit pořadovanou hodnotu na termostatu nebo regulátoru kotle (nastavit výše než je kotlová teplota). Vyměnit držák trysek. Vyměnit motor. Vyměnit kondenzátor. Vyměnit motor. Zkontrolovat vycentrování. Upravit vzdálenost zapalovacích elektrod. Upravit vzdálenost zapalovacích elektrod. Zapalovací elektrody očistit nebo vyměnit. Zkontrolovat přípojku. Vyměnit elektrody. Vyměnit zapalovací kabel. Vyměnit transformátor. Vyčistit čidlo. Zkorigovat seřízení hořáku. Vyměnit kabel nebo čidlo hlídání plamene. Vyměnit spojku. Vyměnit sací filtr. Utáhnout přípojky nebo kryt čerpadla. Prohodit přípojky. Otevřít ventily. Vyměnit filtr nebo sací filtr. Zkontrolovat těsnost sacího potrubí. Vyčistit filtr, případně zkontrolovat sací potrubí. Zkontrolovat rozměry potrubí přívodu oleje; nesmí vykazovat žádné zúžení nebo zmáčknutí a olej nesmí být příliš studený. Zkontrolovat nastavení hořáku. Zkorigovat průtok vzduchu. Vyměnit trysku. Připojit magnetický ventil. Vyměnit trysku. Vyměnit čerpadlo. Vyčistit hlavici hořáku Vyčistit. Zlepšit větrání prostoru. 17

18 P1 H1 H1 000 (1. Stufe) N1 N PE F2 (STB) S1 F2 (6A) L Náhradní díly - M 100 N I Při objednávání náhradního dílu je třeba udat jeho objednací číslo B4 S3 T2 T1 N L1 Brenneranschluss Raccordement dubrûleur Burner connection V P

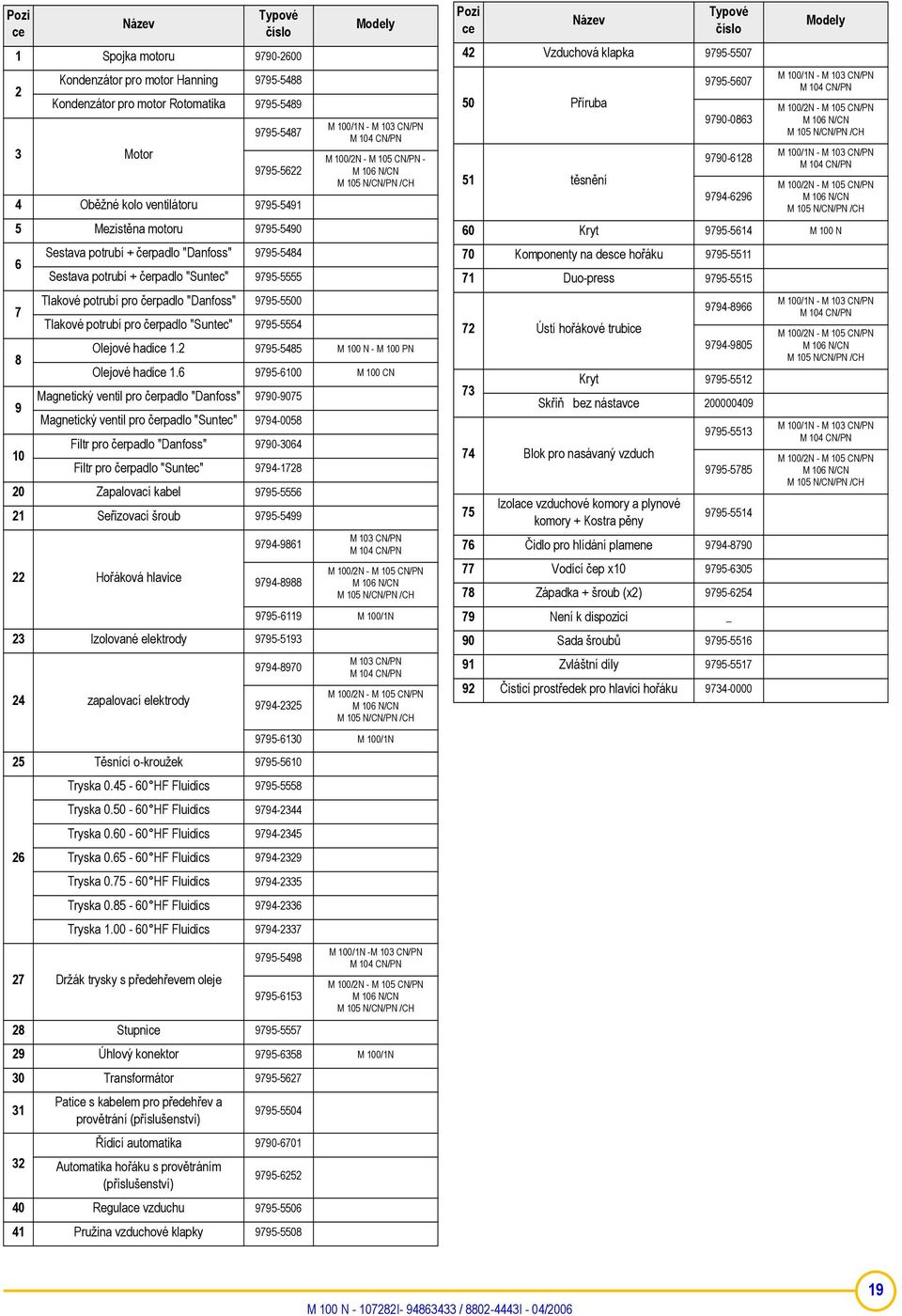

19 Pozi ce Název Typové číslo 1 Spojka motoru Kondenzátor pro motor Hanning Kondenzátor pro motor Rotomatika Motor Oběžné kolo ventilátoru Mezistěna motoru Sestava potrubí + čerpadlo "Danfoss" Sestava potrubí + čerpadlo "Suntec" Tlakové potrubí pro čerpadlo "Danfoss" Tlakové potrubí pro čerpadlo "Suntec" Modely M100/1N - M103CN/PN M104CN/PN M 100/2N - M 105 CN/PN - M 106 N/CN M 105 N/CN/PN /CH Olejové hadice M 100 N - M 100 PN Olejové hadice M 100 CN Magnetický ventil pro čerpadlo "Danfoss" Magnetický ventil pro čerpadlo "Suntec" Filtr pro čerpadlo "Danfoss" Filtr pro čerpadlo "Suntec" Zapalovací kabel Seřizovací šroub Hořáková hlavice Izolované elektrody zapalovací elektrody M103CN/PN M104CN/PN M 100/2N - M 105 CN/PN M 106 N/CN M 105 N/CN/PN /CH M 100/1N M103CN/PN M104CN/PN M 100/2N - M 105 CN/PN M 106 N/CN M 105 N/CN/PN /CH Pozi ce 42 Vzduchová klapka Příruba 51 těsnění M 100/1N - M 103 CN/PN M 104 CN/PN M100/2N - M 105CN/PN M 106 N/CN M 105 N/CN/PN /CH M 100/1N - M 103 CN/PN M 104 CN/PN M100/2N - M 105CN/PN M 106 N/CN M 105 N/CN/PN /CH 60 Kryt M 100 N 70 Komponenty na desce hořáku Duo-press Ústí hořákové trubice Kryt Skříň bez nástavce Blok pro nasávaný vzduch 75 Název Izolace vzduchové komory a plynové komory + Kostra pěny Typové číslo Čidlo pro hlídání plamene Vodící čep x Západka + šroub (x2) Není k dispozici _ Sada šroubů Zvláštní díly Čisticí prostředek pro hlavici hořáku Modely M 100/1N - M 103 CN/PN M 104 CN/PN M100/2N - M 105CN/PN M 106 N/CN M 105 N/CN/PN /CH M 100/1N - M 103 CN/PN M 104 CN/PN M100/2N - M 105CN/PN M 106 N/CN M 105 N/CN/PN /CH M 100/1N 25 Těsnící o-kroužek Tryska HF Fluidics Tryska HF Fluidics Tryska HF Fluidics Tryska HF Fluidics Tryska HF Fluidics Tryska HF Fluidics Tryska HF Fluidics Držák trysky s předehřevem oleje Stupnice M 100/1N -M 103 CN/PN M104CN/PN M 100/2N - M 105 CN/PN M 106 N/CN M 105 N/CN/PN /CH 29 Úhlový konektor M 100/1N 30 Transformátor Patice s kabelem pro předehřev a provětrání (příslušenství) Řídicí automatika Automatika hořáku s provětráním (příslušenství) Regulace vzduchu Pružina vzduchové klapky
