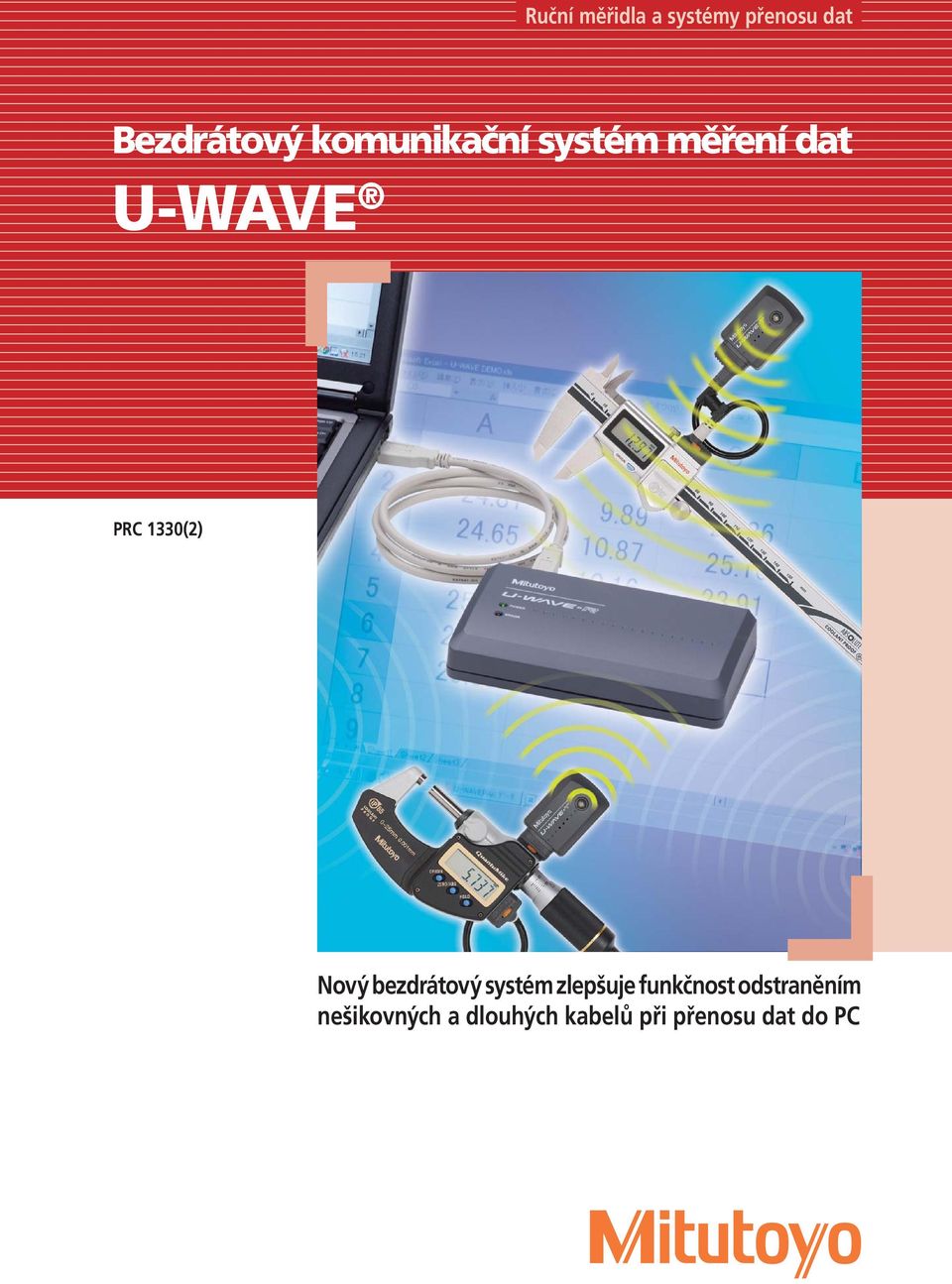

1 Ruční měřidla a systémy přenosu dat Bezdrátový komunikační systém měření dat U-WAVE PRC 1330(2) Nový bezdrátový systém zlepšuje funkčnost odstraněním nešikovných a dlouhých kabelů při přenosu dat do PC

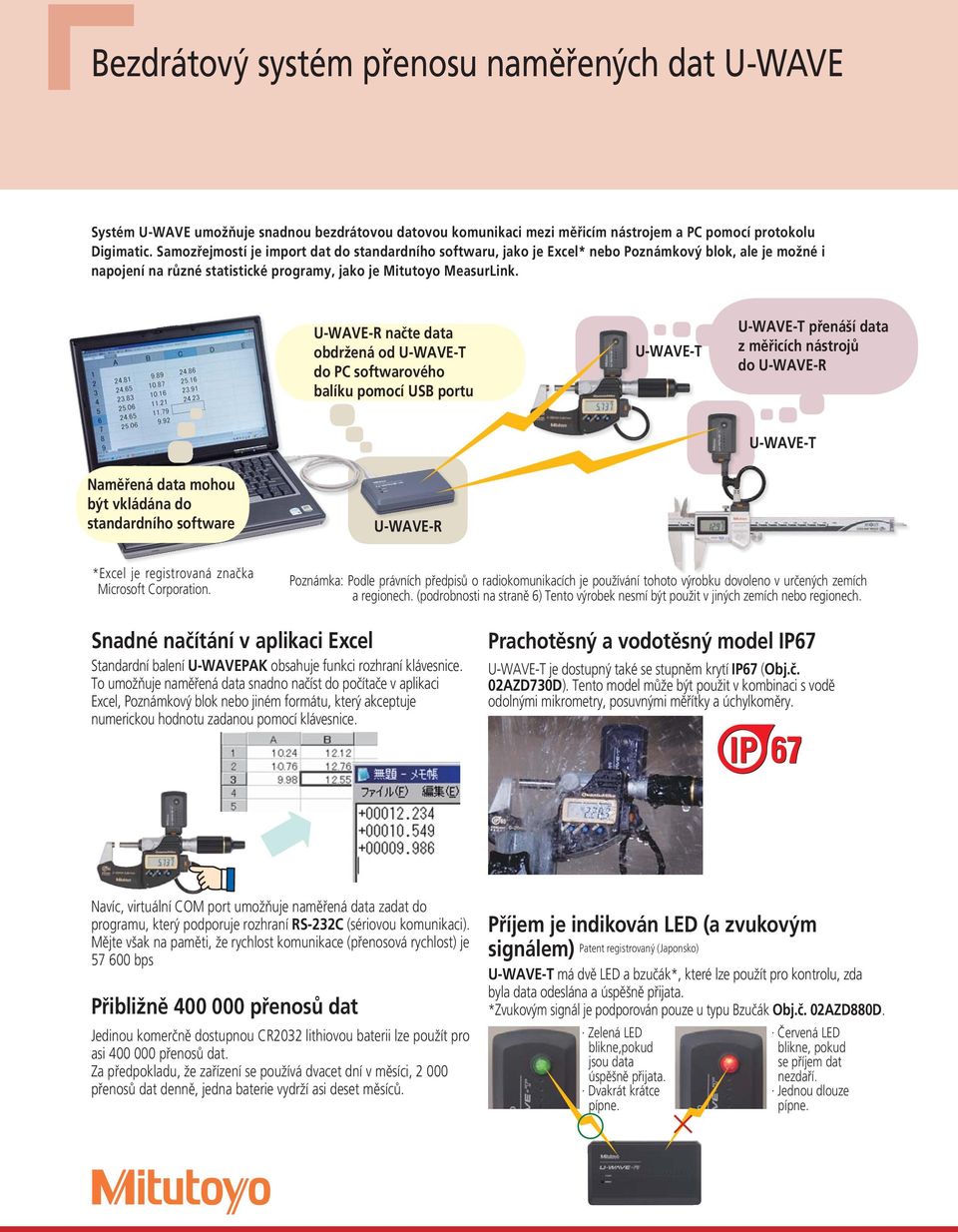

2 Bezdrátový systém přenosu naměřených dat U-WAVE Systém U-WAVE umožňuje snadnou bezdrátovou datovou komunikaci mezi měřicím nástrojem a PC pomocí protokolu Digimatic. Samozřejmostí je import dat do standardního softwaru, jako je Excel* nebo Poznámkový blok, ale je možné i napojení na různé statistické programy, jako je Mitutoyo MeasurLink. U-WAVE-R načte data obdržená od do PC softwarového balíku pomocí USB portu přenáší data z měřicích nástrojů do U-WAVE-R Naměřená data mohou být vkládána do standardního software U-WAVE-R *Excel je registrovaná značka Microsoft Corporation. Poznámka: Podle právních předpisů o radiokomunikacích je používání tohoto výrobku dovoleno v určených zemích a regionech. (podrobnosti na straně 6) Tento výrobek nesmí být použit v jiných zemích nebo regionech. Snadné načítání v aplikaci Excel Standardní balení U-WAVEPAK obsahuje funkci rozhraní klávesnice. To umožňuje naměřená data snadno načíst do počítače v aplikaci Excel, Poznámkový blok nebo jiném formátu, který akceptuje numerickou hodnotu zadanou pomocí klávesnice. Prachotěsný a vodotěsný model IP67 je dostupný také se stupněm krytí IP67 (Obj.č. 02AZD730D). Tento model může být použit v kombinaci s vodě odolnými mikrometry, posuvnými měřítky a úchylkoměry. Navíc, virtuální COM port umožňuje naměřená data zadat do programu, který podporuje rozhraní RS-232C (sériovou komunikaci). Mějte však na paměti, že rychlost komunikace (přenosová rychlost) je bps Přibližně přenosů dat Jedinou komerčně dostupnou CR2032 lithiovou baterii lze použít pro asi přenosů dat. Za předpokladu, že zařízení se používá dvacet dní v měsíci, přenosů dat denně, jedna baterie vydrží asi deset měsíců. Příjem je indikován LED (a zvukovým signálem) Patent registrovaný (Japonsko) má dvě LED a bzučák*, které lze použít pro kontrolu, zda byla data odeslána a úspěšně přijata. *Zvukovým signál je podporován pouze u typu Bzučák Obj.č. 02AZD880D. Zelená LED blikne,pokud jsou data úspěšně přijata. Dvakrát krátce pípne. Červená LED blikne, pokud se příjem dat nezdaří. Jednou dlouze pípne.

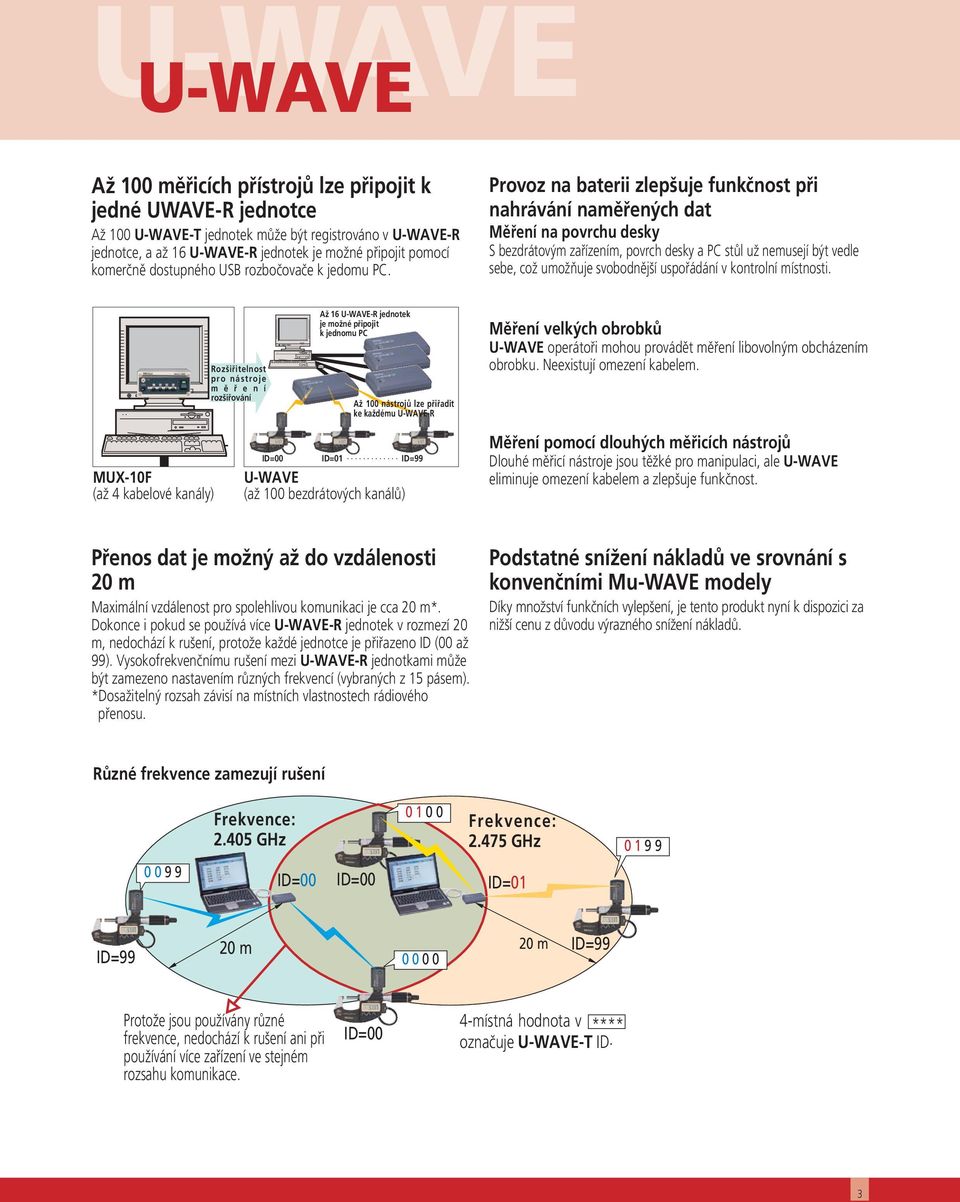

3 U-WAVE Až 100 měřicích přístrojů lze připojit k jedné UWAVE-R jednotce Až 100 jednotek může být registrováno v U-WAVE-R jednotce, a až 16 U-WAVE-R jednotek je možné připojit pomocí komerčně dostupného USB rozbočovače k jedomu PC. Provoz na baterii zlepšuje funkčnost při nahrávání naměřených dat Měření na povrchu desky S bezdrátovým zařízením, povrch desky a PC stůl už nemusejí být vedle sebe, což umožňuje svobodnější uspořádání v kontrolní místnosti. Rozšiřitelnost pro nástroje m ě ř e n í rozšiřování Až 16 U-WAVE-R jednotek je možné připojit k jednomu PC Až 100 nástrojů lze přiřadit ke každému U-WAVE-R Měření velkých obrobků U-WAVE operátoři mohou provádět měření libovolným obcházením obrobku. Neexistují omezení kabelem. MUX-10F (až 4 kabelové kanály) ID=00 ID=01 ID=99 U-WAVE (až 100 bezdrátových kanálů) Měření pomocí dlouhých měřicích nástrojů Dlouhé měřicí nástroje jsou těžké pro manipulaci, ale U-WAVE eliminuje omezení kabelem a zlepšuje funkčnost. Přenos dat je možný až do vzdálenosti 20 m Maximální vzdálenost pro spolehlivou komunikaci je cca 20 m*. Dokonce i pokud se používá více U-WAVE-R jednotek v rozmezí 20 m, nedochází k rušení, protože každé jednotce je přiřazeno ID (00 až 99). Vysokofrekvenčnímu rušení mezi U-WAVE-R jednotkami může být zamezeno nastavením různých frekvencí (vybraných z 15 pásem). *Dosažitelný rozsah závisí na místních vlastnostech rádiového přenosu. Podstatné snížení nákladů ve srovnání s konvenčními Mu-WAVE modely Díky množství funkčních vylepšení, je tento produkt nyní k dispozici za nižší cenu z důvodu výrazného snížení nákladů. Různé frekvence zamezují rušení Frekvence: GHz 0100 Frekvence: GHz ID=00 ID=00 ID=01 ID=99 20 m m ID=99 Protože jsou používány různé frekvence, nedochází k rušení ani při používání více zařízení ve stejném rozsahu komunikace. ID=00 4-místná hodnota v **** označuje ID. 3

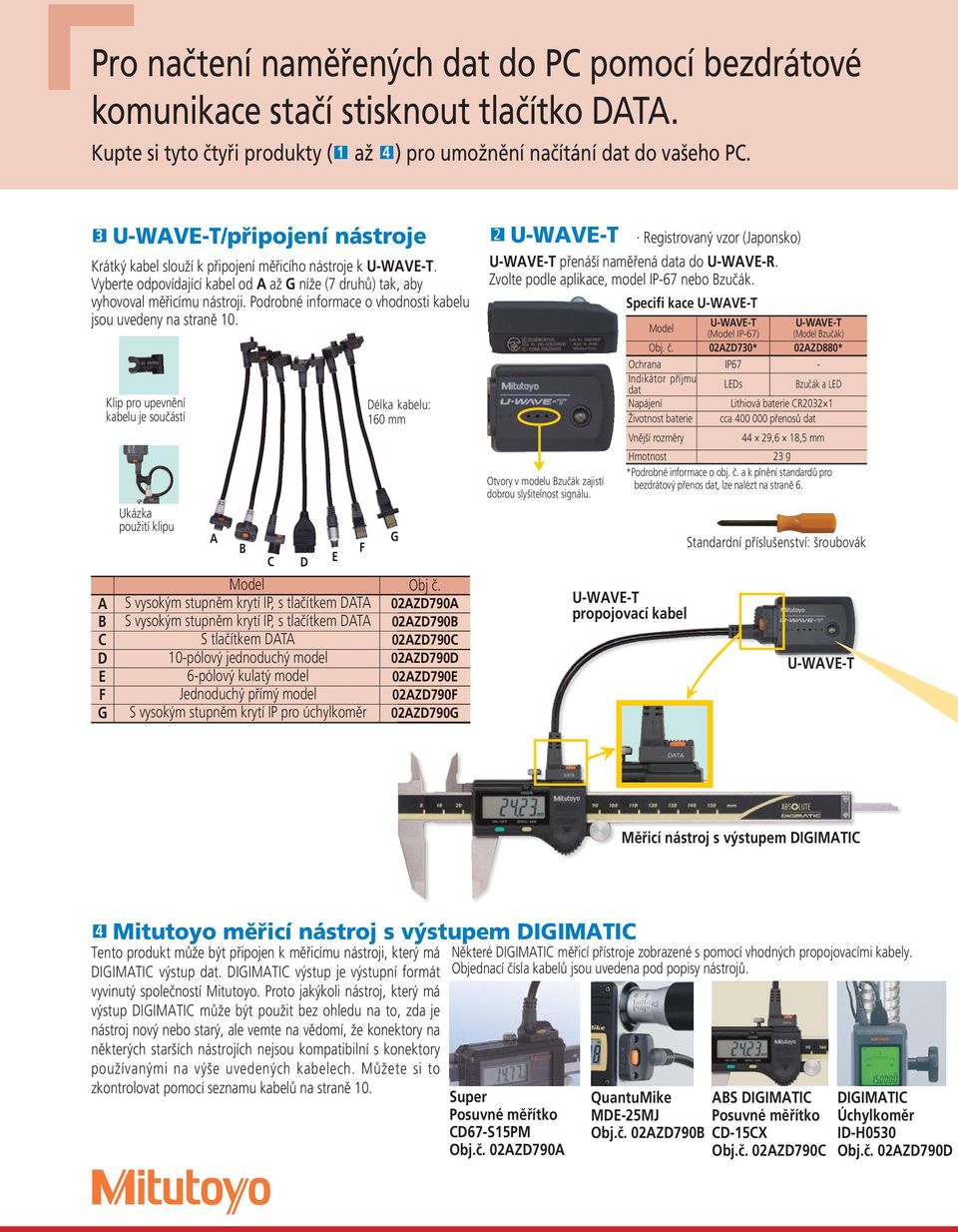

4 Pro načtení naměřených dat do PC pomocí bezdrátové komunikace stačí stisknout tlačítko DATA. Kupte si tyto čtyři produkty ( 1 až 4 ) pro umožnění načítání dat do vašeho PC. 3 /připojení nástroje Krátký kabel slouží k připojení měřicího nástroje k. Vyberte odpovídající kabel od A až G níže (7 druhů) tak, aby vyhovoval měřicímu nástroji. Podrobné informace o vhodnosti kabelu jsou uvedeny na straně 10. Klip pro upevnění kabelu je součástí Délka kabelu: 160 mm Ukázka použití klipu A G B F C D E Model Obj č. A S vysokým stupněm krytí IP, s tlačítkem DATA 02AZD790A B S vysokým stupněm krytí IP, s tlačítkem DATA 02AZD790B C S tlačítkem DATA 02AZD790C D 10-pólový jednoduchý model 02AZD790D E 6-pólový kulatý model 02AZD790E F Jednoduchý přímý model 02AZD790F G S vysokým stupněm krytí IP pro úchylkoměr 02AZD790G 2 Registrovaný vzor (Japonsko) přenáší naměřená data do U-WAVE-R. Zvolte podle aplikace, model IP-67 nebo Bzučák. Otvory v modelu Bzučák zajistí dobrou slyšitelnost signálu. Specifi kace Model (Model IP-67) (Model Bzučák) Obj. č. 02AZD730* 02AZD880* Ochrana IP67 - Indikátor příjmu dat LEDs Bzučák a LED Napájení Lithiová baterie CR Životnost baterie cca přenosů dat Vnější rozměry 44 29,6 18,5 mm Hmotnost 23 g *Podrobné informace o obj. č. a k plnění standardů pro bezdrátový přenos dat, lze nalézt na straně 6. propojovací kabel Standardní příslušenství: šroubovák Měřicí nástroj s výstupem DIGIMATIC 4 Mitutoyo měřicí nástroj s výstupem DIGIMATIC Tento produkt může být připojen k měřicímu nástroji, který má DIGIMATIC výstup dat. DIGIMATIC výstup je výstupní formát vyvinutý společností Mitutoyo. Proto jakýkoli nástroj, který má výstup DIGIMATIC může být použit bez ohledu na to, zda je nástroj nový nebo starý, ale vemte na vědomí, že konektory na některých starších nástrojích nejsou kompatibilní s konektory používanými na výše uvedených kabelech. Můžete si to zkontrolovat pomocí seznamu kabelů na straně 10. Některé DIGIMATIC měřicí přístroje zobrazené s pomocí vhodných propojovacími kabely. Objednací čísla kabelů jsou uvedena pod popisy nástrojů. Super Posuvné měřítko CD67-S15PM Obj.č. 02AZD790A QuantuMike MDE-25MJ Obj.č. 02AZD790B ABS DIGIMATIC Posuvné měřítko CD-15CX Obj.č. 02AZD790C DIGIMATIC Úchylkoměr ID-H0530 Obj.č. 02AZD790D

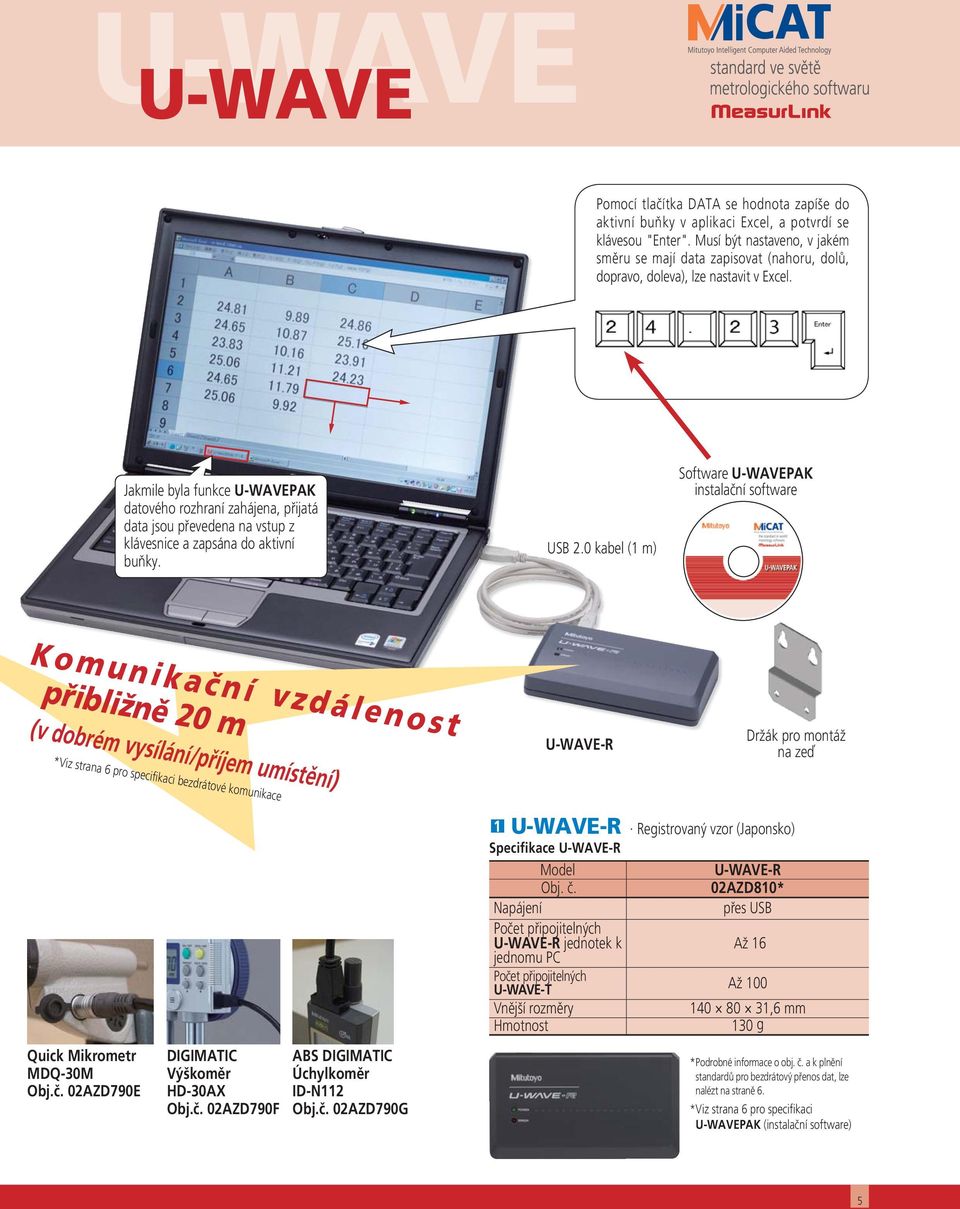

5 U-WAVE Pomocí tlačítka DATA se hodnota zapíše do aktivní buňky v aplikaci Excel, a potvrdí se klávesou "Enter". Musí být nastaveno, v jakém směru se mají data zapisovat (nahoru, dolů, dopravo, doleva), lze nastavit v Excel. Jakmile byla funkce U-WAVEPAK datového rozhraní zahájena, přijatá data jsou převedena na vstup z klávesnice a zapsána do aktivní buňky. USB 2.0 kabel (1 m) Software U-WAVEPAK instalační software Komunikační vzdálenost přibližně 20 m (v dobrém vysílání/příjem umístění) *Viz strana 6 pro specifikaci bezdrátové komunikace U-WAVE-R Držák pro montáž na zeď Registrovaný vzor (Japonsko) Specifikace U-WAVE-R Model U-WAVE-R Obj. č. 02AZD810* Napájení přes USB Počet připojitelných U-WAVE-R jednotek k Až 16 jednomu PC Počet připojitelných Až 100 Vnější rozměry ,6 mm Hmotnost 130 g 1 U-WAVE-R Quick Mikrometr MDQ-30M Obj.č. 02AZD790E DIGIMATIC Výškoměr HD-30AX Obj.č. 02AZD790F ABS DIGIMATIC Úchylkoměr ID-N112 Obj.č. 02AZD790G *Podrobné informace o obj. č. a k plnění standardů pro bezdrátový přenos dat, lze nalézt na straně 6. *Viz strana 6 pro specifikaci U-WAVEPAK (instalační software) 5

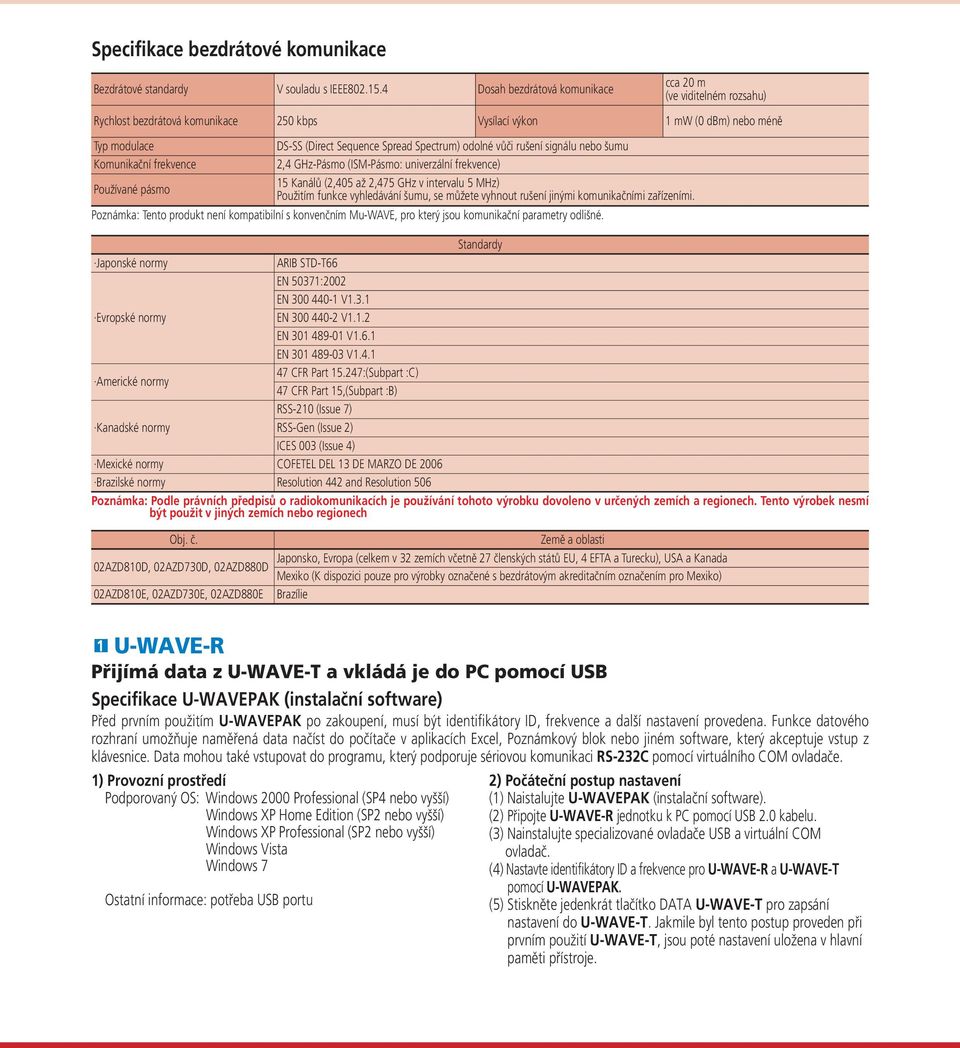

6 Specifikace bezdrátové komunikace Bezdrátové standardy V souladu s IEEE Dosah bezdrátová komunikace cca 20 m (ve viditelném rozsahu) Rychlost bezdrátová komunikace 250 kbps Vysílací výkon 1 mw (0 dbm) nebo méně Typ modulace DS-SS (Direct Sequence Spread Spectrum) odolné vůči rušení signálu nebo šumu Komunikační frekvence 2,4 GHz-Pásmo (ISM-Pásmo: univerzální frekvence) Používané pásmo 15 Kanálů (2,405 až 2,475 GHz v intervalu 5 MHz) Použitím funkce vyhledávání šumu, se můžete vyhnout rušení jinými komunikačními zařízeními. Poznámka: Tento produkt není kompatibilní s konvenčním Mu-WAVE, pro který jsou komunikační parametry odlišné. Standardy Japonské normy ARIB STD-T66 EN 50371:2002 EN V1.3.1 Evropské normy EN V1.1.2 EN V1.6.1 EN V CFR Part :(Subpart :C) Americké normy 47 CFR Part 15,(Subpart :B) RSS-210 (Issue 7) Kanadské normy RSS-Gen (Issue 2) ICES 003 (Issue 4) Mexické normy COFETEL DEL 13 DE MARZO DE 2006 Brazilské normy Resolution 442 and Resolution 506 Poznámka: Podle právních předpisů o radiokomunikacích je používání tohoto výrobku dovoleno v určených zemích a regionech. Tento výrobek nesmí být použit v jiných zemích nebo regionech Obj. č. Země a oblasti Japonsko, Evropa (celkem v 32 zemích včetně 27 členských států EU, 4 EFTA a Turecku), USA a Kanada 02AZD810D, 02AZD730D, 02AZD880D Mexiko (K dispozici pouze pro výrobky označené s bezdrátovým akreditačním označením pro Mexiko) 02AZD810E, 02AZD730E, 02AZD880E Brazílie 1 U-WAVE-R Přijímá data z a vkládá je do PC pomocí USB Specifikace U-WAVEPAK (instalační software) Před prvním použitím U-WAVEPAK po zakoupení, musí být identifikátory ID, frekvence a další nastavení provedena. Funkce datového rozhraní umožňuje naměřená data načíst do počítače v aplikacích Excel, Poznámkový blok nebo jiném software, který akceptuje vstup z klávesnice. Data mohou také vstupovat do programu, který podporuje sériovou komunikaci RS-232C pomocí virtuálního COM ovladače. 1) Provozní prostředí Podporovaný OS: Windows 2000 Professional (SP4 nebo vyšší) Windows XP Home Edition (SP2 nebo vyšší) Windows XP Professional (SP2 nebo vyšší) Windows Vista Windows 7 Ostatní informace: potřeba USB portu 2) Počáteční postup nastavení (1) Naistalujte U-WAVEPAK (instalační software). (2) Připojte U-WAVE-R jednotku k PC pomocí USB 2.0 kabelu. (3) Nainstalujte specializované ovladače USB a virtuální COM ovladač. (4) Nastavte identifikátory ID a frekvence pro U-WAVE-R a pomocí U-WAVEPAK. (5) Stiskněte jedenkrát tlačítko DATA pro zapsání nastavení do. Jakmile byl tento postup proveden při prvním použití, jsou poté nastavení uložena v hlavní paměti přístroje.

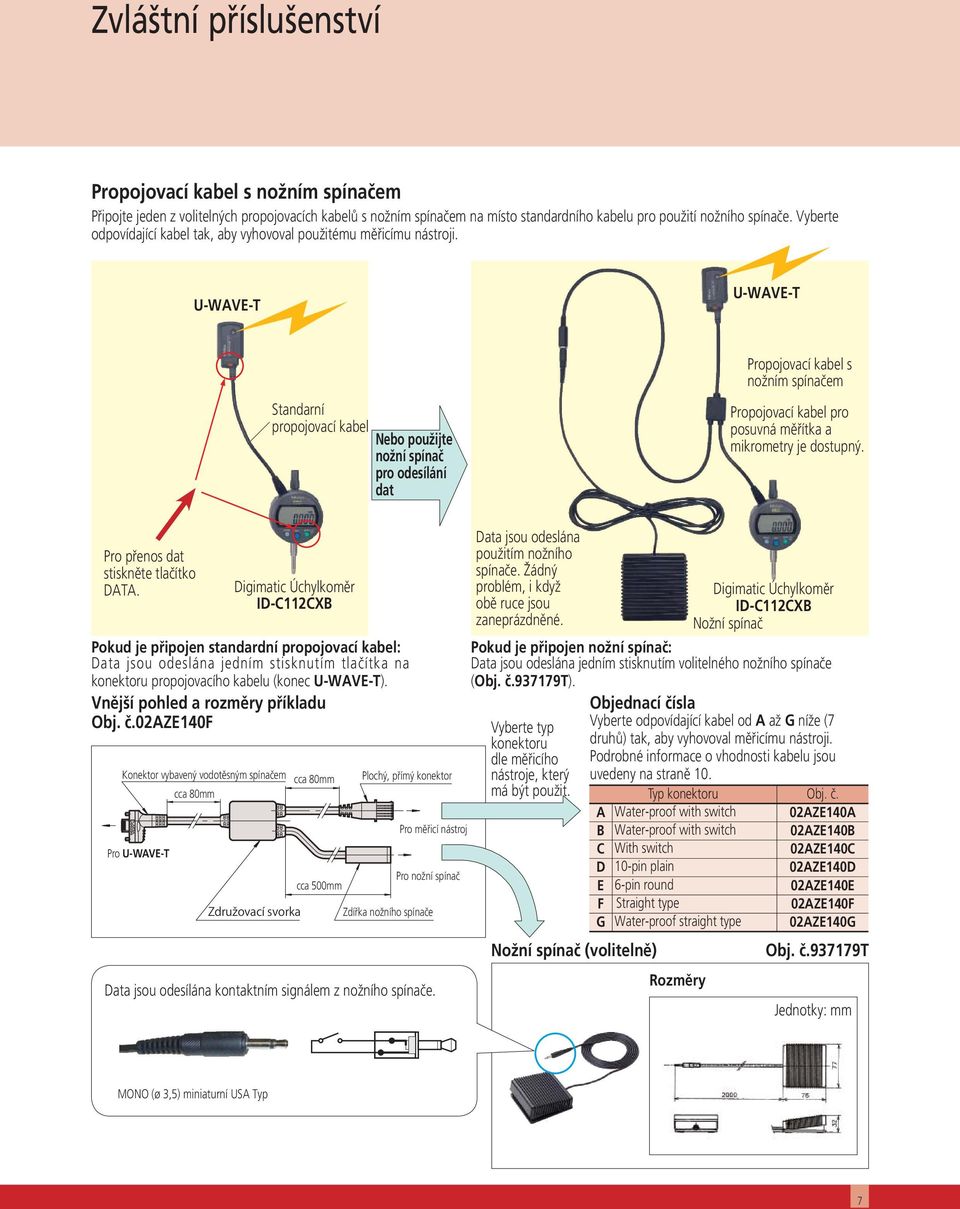

7 Zvláštní příslušenství Propojovací kabel s nožním spínačem Připojte jeden z volitelných propojovacích kabelů s nožním spínačem na místo standardního kabelu pro použití nožního spínače. Vyberte odpovídající kabel tak, aby vyhovoval použitému měřicímu nástroji. Standarní propojovací kabel Nebo použijte nožní spínač pro odesílání dat Propojovací kabel s nožním spínačem Propojovací kabel pro posuvná měřítka a mikrometry je dostupný. Pro přenos dat stiskněte tlačítko DATA. Pokud je připojen standardní propojovací kabel: Data jsou odeslána jedním stisknutím tlačítka na konektoru propojovacího kabelu (konec ). Vnější pohled a rozměry příkladu Pokud je připojen nožní spínač: Data jsou odeslána jedním stisknutím volitelného nožního spínače (Obj. č t). Objednací čísla Obj. č.02aze140f Vyberte typ Vyberte odpovídající kabel od A až G níže (7 konektoru druhů) tak, aby vyhovoval měřicímu nástroji. dle měřicího Podrobné informace o vhodnosti kabelu jsou Konektor vybavený vodotěsným spínačem cca 80mm Plochý, přímý konektor nástroje, který uvedeny na straně 10. cca 80mm má být použit. Typ konektoru Obj. č. Pro Digimatic Úchylkoměr ID-C112CXB cca 500mm Pro měřicí nástroj Pro nožní spínač Zdířka nožního spínače Data jsou odesílána kontaktním signálem z nožního spínače. Data jsou odeslána použitím nožního spínače. Žádný problém, i když obě ruce jsou zaneprázdněné. Nožní spínač (volitelně) A Water-proof with switch 02AZE140A B Water-proof with switch 02AZE140B C With switch 02AZE140C D 10-pin plain 02AZE140D E 6-pin round 02AZE140E F Straight type 02AZE140F G Water-proof straight type 02AZE140G Rozměry Digimatic Úchylkoměr ID-C112CXB Nožní spínač Obj. č t Jednotky: mm MONO (ø 3,5) miniaturní USA Typ 7

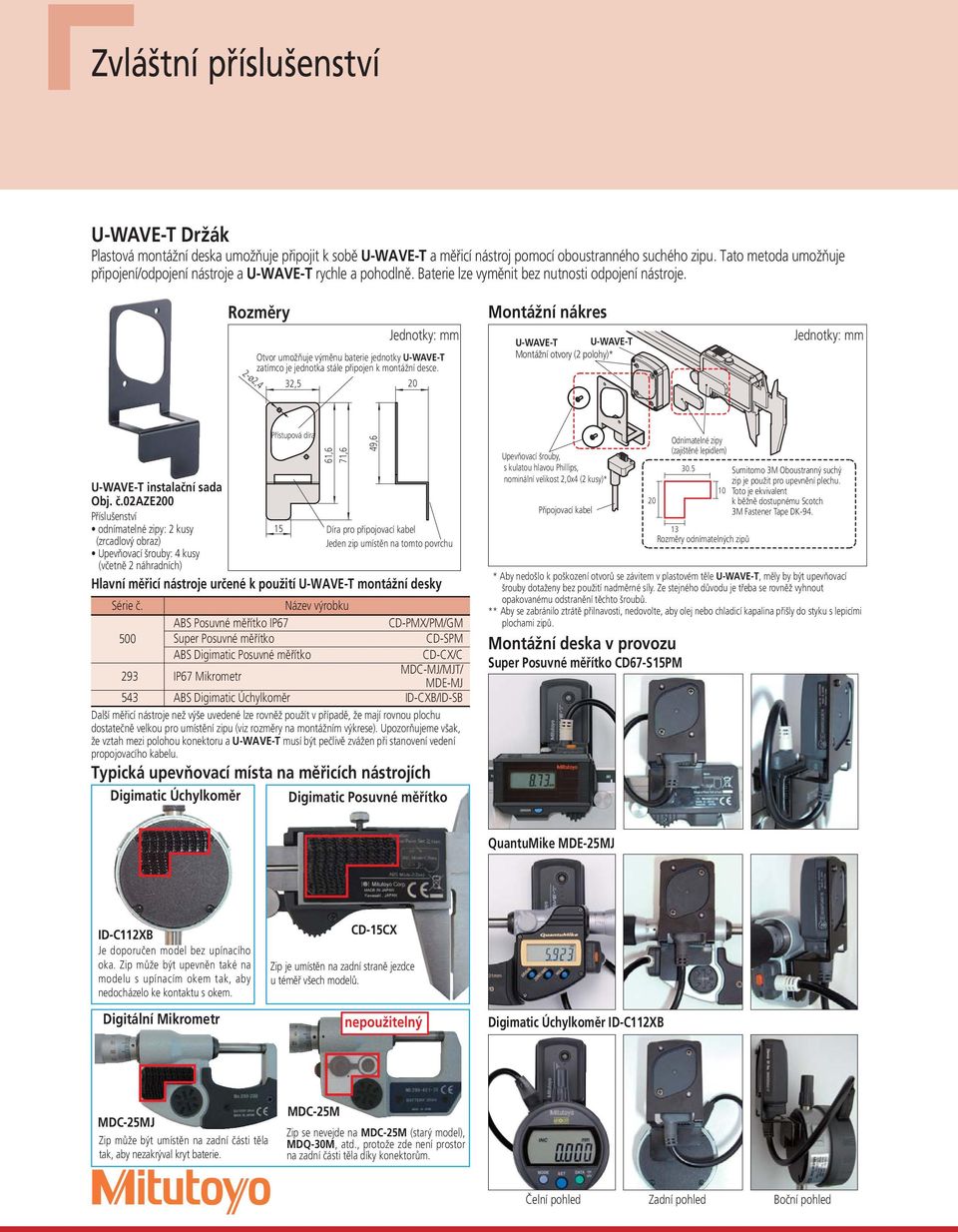

8 Zvláštní příslušenství Držák Plastová montážní deska umožňuje připojit k sobě a měřicí nástroj pomocí oboustranného suchého zipu. Tato metoda umožňuje připojení/odpojení nástroje a rychle a pohodlně. Baterie lze vyměnit bez nutnosti odpojení nástroje. Rozměry Jednotky: mm 2-ø2,4 Otvor umožňuje výměnu baterie jednotky zatímco je jednotka stále připojen k montážní desce. 32,5 20 Montážní nákres Montážní otvory (2 polohy)* Jednotky: mm Přístupová díra 61,6 71,6 instalační sada Obj. č.02aze200 Příslušenství odnímatelné zipy: 2 kusy 15 Díra pro připojovací kabel (zrcadlový obraz) Jeden zip umístěn na tomto povrchu Upevňovací šrouby: 4 kusy (včetně 2 náhradních) Hlavní měřicí nástroje určené k použití montážní desky Série č. Název výrobku ABS Posuvné měřítko IP Super Posuvné měřítko ABS Digimatic Posuvné měřítko 293 IP67 Mikrometr CD-PMX/PM/GM CD-SPM CD-CX/C MDC-MJ/MJT/ MDE-MJ 543 ABS Digimatic Úchylkoměr ID-CXB/ID-SB Další měřicí nástroje než výše uvedené lze rovněž použít v případě, že mají rovnou plochu dostatečně velkou pro umístění zipu (viz rozměry na montážním výkrese). Upozorňujeme však, že vztah mezi polohou konektoru a musí být pečlivě zvážen při stanovení vedení propojovacího kabelu. Typická upevňovací místa na měřicích nástrojích Digimatic Úchylkoměr Digimatic Posuvné měřítko 49,6 Upevňovací šrouby, s kulatou hlavou Phillips, nominální velikost 2,0x4 (2 kusy)* Připojovací kabel * Aby nedošlo k poškození otvorů se závitem v plastovém těle, měly by být upevňovací šrouby dotaženy bez použití nadměrné síly. Ze stejného důvodu je třeba se rovněž vyhnout opakovanému odstranění těchto šroubů. ** Aby se zabránilo ztrátě přilnavosti, nedovolte, aby olej nebo chladicí kapalina přišly do styku s lepicími plochami zipů. Montážní deska v provozu Super Posuvné měřítko CD67-S15PM 20 Odnímatelné zipy (zajištěné lepidlem) Rozměry odnímatelných zipů Sumitomo 3M Oboustranný suchý zip je použit pro upevnění plechu. Toto je ekvivalent k běžně dostupnému Scotch 3M Fastener Tape DK-94. QuantuMike MDE-25MJ ID-C112XB Je doporučen model bez upínacího oka. Zip může být upevněn také na modelu s upínacím okem tak, aby nedocházelo ke kontaktu s okem. Digitální Mikrometr CD-15CX Zip je umístěn na zadní straně jezdce u téměř všech modelů. nepoužitelný Digimatic Úchylkoměr ID-C112XB MDC-25MJ Zip může být umístěn na zadní části těla tak, aby nezakrýval kryt baterie. MDC-25M Zip se nevejde na MDC-25M (starý model), MDQ-30M, atd., protože zde není prostor na zadní části těla díky konektorům. Čelní pohled Zadní pohled Boční pohled

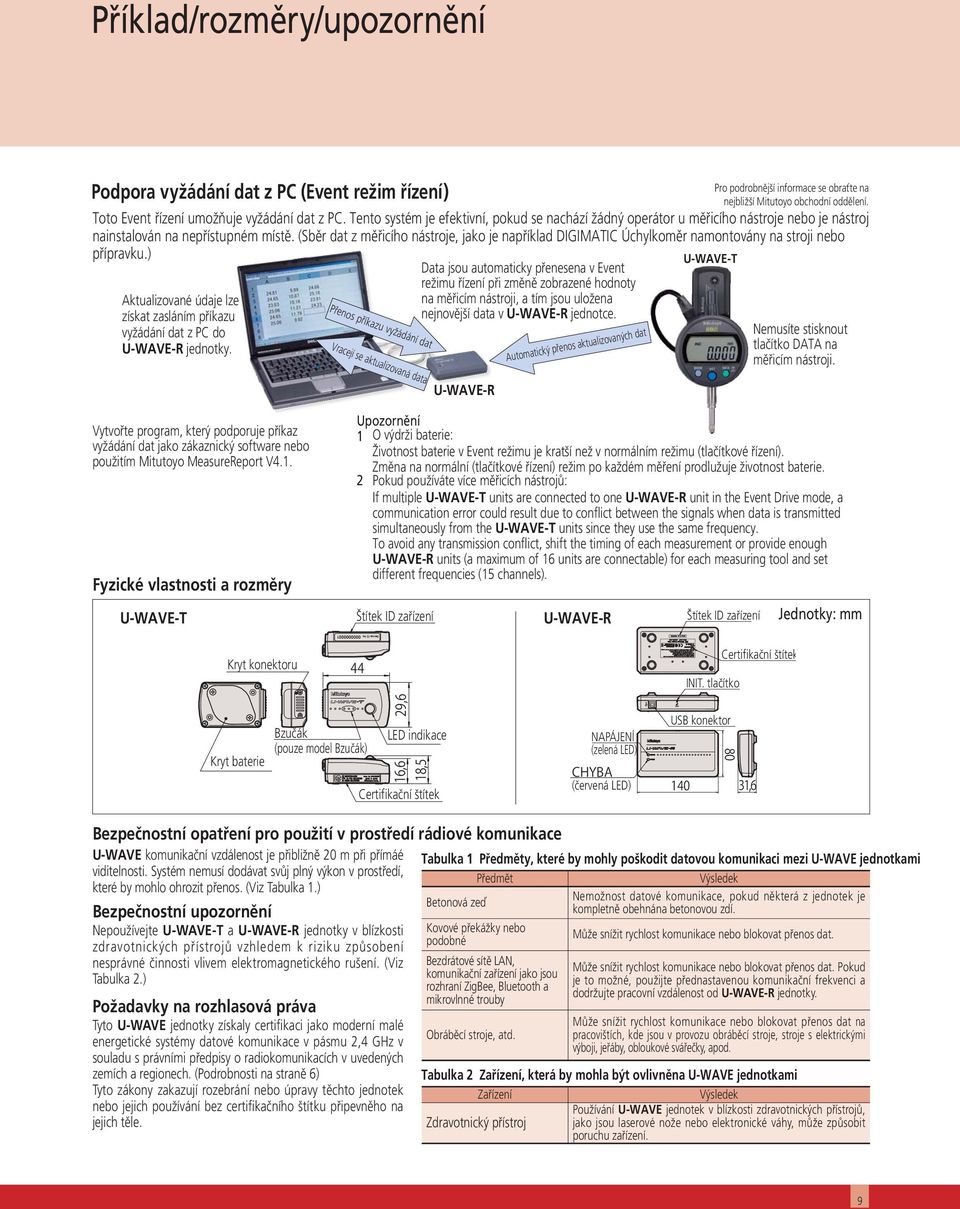

9 Příklad/rozměry/upozornění Podpora vyžádání dat z PC (Event režim řízení) Pro podrobnější informace se obraťte na nejbližší Mitutoyo obchodní oddělení. Toto Event řízení umožňuje vyžádání dat z PC. Tento systém je efektivní, pokud se nachází žádný operátor u měřicího nástroje nebo je nástroj nainstalován na nepřístupném místě. (Sběr dat z měřicího nástroje, jako je například DIGIMATIC Úchylkoměr namontovány na stroji nebo přípravku.) Aktualizované údaje lze získat zasláním příkazu vyžádání dat z PC do U-WAVE-R jednotky. Přenos příkazu vyžádání dat Vracejí se aktualizovaná data Data jsou automaticky přenesena v Event režimu řízení při změně zobrazené hodnoty na měřicím nástroji, a tím jsou uložena nejnovější data v U-WAVE-R jednotce. U-WAVE-R Automatický přenos aktualizovaných dat Nemusíte stisknout tlačítko DATA na měřicím nástroji. Vytvořte program, který podporuje příkaz vyžádání dat jako zákaznický software nebo použitím Mitutoyo MeasureReport V4.1. Fyzické vlastnosti a rozměry Upozornění 1 O výdrži baterie: Životnost baterie v Event režimu je kratší než v normálním režimu (tlačítkové řízení). Změna na normální (tlačítkové řízení) režim po každém měření prodlužuje životnost baterie. 2 Pokud používáte více měřicích nástrojů: If multiple units are connected to one U-WAVE-R unit in the Event Drive mode, a communication error could result due to conflict between the signals when data is transmitted simultaneously from the units since they use the same frequency. To avoid any transmission conflict, shift the timing of each measurement or provide enough U-WAVE-R units (a maximum of 16 units are connectable) for each measuring tool and set different frequencies (15 channels). Štítek ID zařízení U-WAVE-R Štítek ID zařízení Jednotky: mm Kryt konektoru INIT. tlačítko Certifikační štítek Kryt baterie Bzučák (pouze model Bzučák) LED indikace Certifikační štítek NAPÁJENÍ (zelená LED) (červená LED) USB konektor Bezpečnostní opatření pro použití v prostředí rádiové komunikace U-WAVE komunikační vzdálenost je přibližně 20 m při přímáé Tabulka 1 Předměty, které by mohly poškodit datovou komunikaci mezi U-WAVE jednotkami viditelnosti. Systém nemusí dodávat svůj plný výkon v prostředí, Předmět Výsledek které by mohlo ohrozit přenos. (Viz Tabulka 1.) Bezpečnostní upozornění Nepoužívejte a U-WAVE-R jednotky v blízkosti zdravotnických přístrojů vzhledem k riziku způsobení nesprávné činnosti vlivem elektromagnetického rušení. (Viz Tabulka 2.) Požadavky na rozhlasová práva Tyto U-WAVE jednotky získaly certifi kaci jako moderní malé energetické systémy datové komunikace v pásmu 2,4 GHz v souladu s právními předpisy o radiokomunikacích v uvedených zemích a regionech. (Podrobnosti na straně 6) Tyto zákony zakazují rozebrání nebo úpravy těchto jednotek nebo jejich používání bez certifi kačního štítku připevněho na jejich těle. Betonová zeď Kovové překážky nebo podobné Bezdrátové sítě LAN, komunikační zařízení jako jsou rozhraní ZigBee, Bluetooth a mikrovlnné trouby Obráběcí stroje, atd. Nemožnost datové komunikace, pokud některá z jednotek je kompletně obehnána betonovou zdí. Může snížit rychlost komunikace nebo blokovat přenos dat. Může snížit rychlost komunikace nebo blokovat přenos dat. Pokud je to možné, použijte přednastavenou komunikační frekvenci a dodržujte pracovní vzdálenost od U-WAVE-R jednotky. Může snížit rychlost komunikace nebo blokovat přenos dat na pracovištích, kde jsou v provozu obráběcí stroje, stroje s elektrickými výboji, jeřáby, obloukové svářečky, apod. Tabulka 2 Zařízení, která by mohla být ovlivněna U-WAVE jednotkami Zařízení Výsledek Používání U-WAVE jednotek v blízkosti zdravotnických přístrojů, Zdravotnický přístroj jako jsou laserové nože nebo elektronické váhy, může způsobit poruchu zařízení. 9

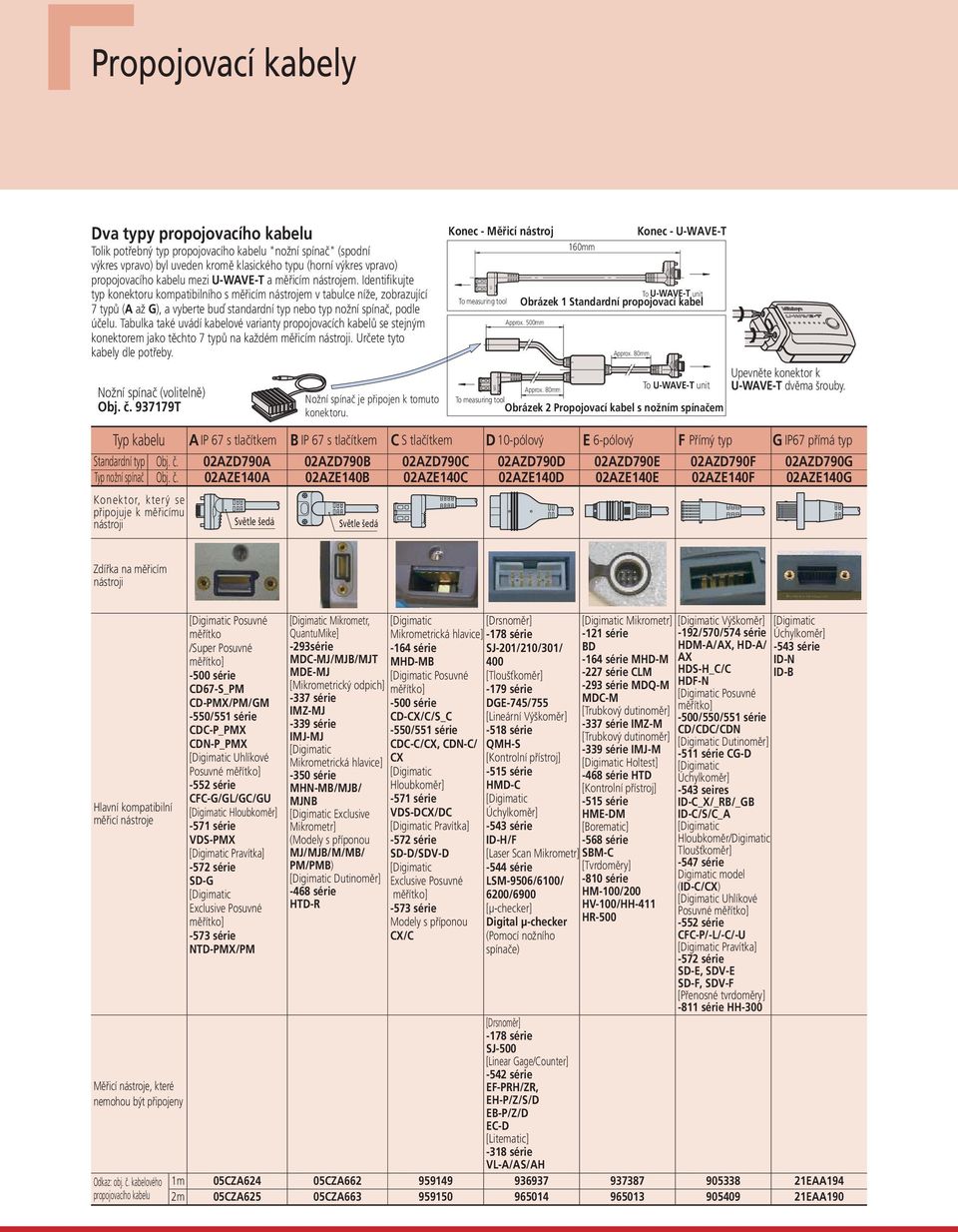

10 Propojovací kabely Dva typy propojovacího kabelu Tolik potřebný typ propojovacího kabelu "nožní spínač" (spodní výkres vpravo) byl uveden kromě klasického typu (horní výkres vpravo) propojovacího kabelu mezi a měřicím nástrojem. Identifikujte typ konektoru kompatibilního s měřicím nástrojem v tabulce níže, zobrazující 7 typů (A až G), a vyberte buď standardní typ nebo typ nožní spínač, podle účelu. Tabulka také uvádí kabelové varianty propojovacích kabelů se stejným konektorem jako těchto 7 typů na každém měřicím nástroji. Určete tyto kabely dle potřeby. Nožní spínač (volitelně) Obj. č T Nožní spínač je připojen k tomuto konektoru. Konec - Měřicí nástroj DATA To measuring tool DATA Approx. 500mm Approx. 80mm 160mm Konec - To unit Obrázek 1 Standardní propojovací kabel Approx. 80mm To unit To measuring tool Obrázek 2 Propojovací kabel s nožním spínačem Upevněte konektor k dvěma šrouby. Typ kabelu A IP 67 s tlačítkem B IP 67 s tlačítkem C S tlačítkem D 10-pólový E 6-pólový F Přímý typ G IP67 přímá typ Standardní typ Obj. č. 02AZD790A 02AZD790B 02AZD790C 02AZD790D 02AZD790E 02AZD790F 02AZD790G Typ nožní spínač Obj. č. 02AZE140A 02AZE140B 02AZE140C 02AZE140D 02AZE140E 02AZE140F 02AZE140G Konektor, který se připojuje k měřicímu nástroji Světle šedá Světle šedá Zdířka na měřicím nástroji Hlavní kompatibilní měřicí nástroje Měřicí nástroje, které nemohou být připojeny Odkaz: obj. č. kabelového propojovacího kabelu Posuvné měřítko /Super Posuvné měřítko] -500 série CD67-S_PM CD-PMX/PM/GM -550/551 série CDC-P_PMX CDN-P_PMX Uhlíkové Posuvné měřítko] -552 série CFC-G/GL/GC/GU Hloubkoměr] -571 série VDS-PMX Pravítka] -572 série SD-G Exclusive Posuvné měřítko] -573 série NTD-PMX/PM Mikrometr, QuantuMike] -293série MDC-MJ/MJB/MJT MDE-MJ [Mikrometrický odpich] -337 série IMZ-MJ -339 série IMJ-MJ Mikrometrická hlavice] -350 série MHN-MB/MJB/ MJNB Exclusive Mikrometr] (Modely s příponou MJ/MJB/M/MB/ PM/PMB) Dutinoměr] -468 série HTD-R Mikrometrická hlavice] -164 série MHD-MB Posuvné měřítko] -500 série CD-CX/C/S_C -550/551 série CDC-C/CX, CDN-C/ CX Hloubkoměr] -571 série VDS-DCX/DC Pravítka] -572 série SD-D/SDV-D Exclusive Posuvné měřítko] -573 série Modely s příponou CX/C [Drsnoměr] -178 série SJ-201/210/301/ 400 [Tloušťkoměr] -179 série DGE-745/755 [Lineární Výškoměr] -518 série QMH-S [Kontrolní přístroj] -515 série HMD-C Úchylkoměr] -543 série ID-H/F [Laser Scan Mikrometr] -544 série LSM-9506/6100/ 6200/6900 [μ-checker] Digital μ-checker (Pomocí nožního spínače) [Drsnoměr] -178 série SJ-500 [Linear Gage/Counter] -542 série EF-PRH/ZR, EH-P/Z/S/D EB-P/Z/D EC-D [Litematic] -318 série VL-A/AS/AH Mikrometr] -121 série BD -164 série MHD-M -227 série CLM -293 série MDQ-M MDC-M [Trubkový dutinoměr] -337 série IMZ-M [Trubkový dutinoměr] -339 série IMJ-M Holtest] -468 série HTD [Kontrolní přístroj] -515 série HME-DM [Borematic] -568 série SBM-C [Tvrdoměry] -810 série HM-100/200 HV-100/HH-411 HR-500 Výškoměr] -192/570/574 série HDM-A/AX, HD-A/ AX HDS-H_C/C HDF-N Posuvné měřítko] -500/550/551 série CD/CDC/CDN Dutinoměr] -511 série CG-D Úchylkoměr] -543 seires ID-C_X/_RB/_GB ID-C/S/C_A Hloubkoměr/Digimatic Tloušťkoměr] -547 série Digimatic model (ID-C/CX) Uhlíkové Posuvné měřítko] -552 série CFC-P/-L/-C/-U Pravítka] -572 série SD-E, SDV-E SD-F, SDV-F [Přenosné tvrdoměry] -811 série HH-300 Úchylkoměr] -543 série ID-N ID-B 1m 05CZA624 05CZA EAA194 2m 05CZA625 05CZA EAA190

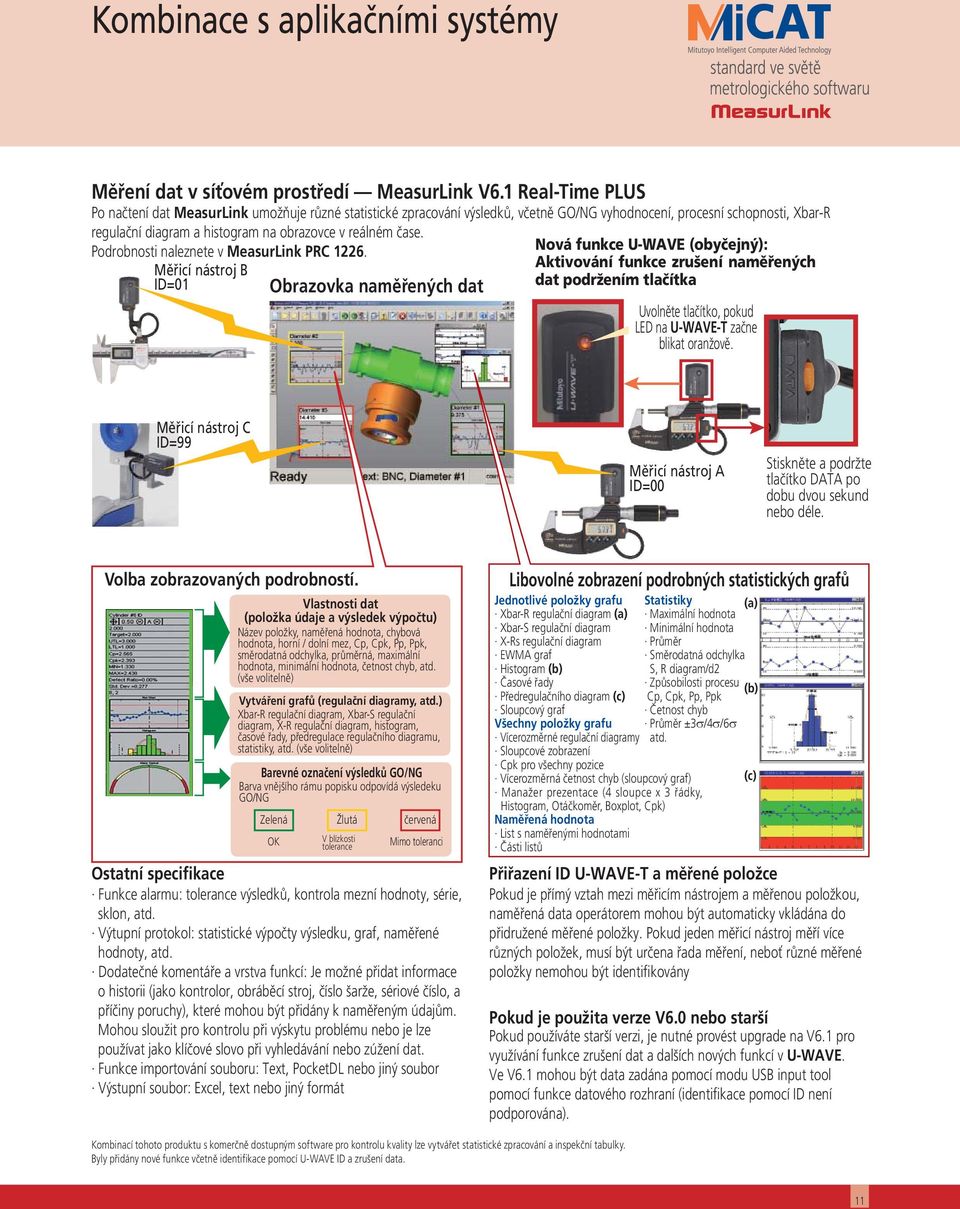

11 Kombinace s aplikačními systémy Měření dat v síťovém prostředí MeasurLink V6.1 Real-Time PLUS Po načtení dat MeasurLink umožňuje různé statistické zpracování výsledků, včetně GO/NG vyhodnocení, procesní schopnosti, Xbar-R regulační diagram a histogram na obrazovce v reálném čase. Podrobnosti naleznete v MeasurLink PRC Měřicí nástroj B ID=01 Obrazovka naměřených dat Nová funkce U-WAVE (obyčejný): Aktivování funkce zrušení naměřených dat podržením tlačítka Uvolněte tlačítko, pokud LED na začne blikat oranžově. Měřicí nástroj C ID=99 Měřicí nástroj A ID=00 Stiskněte a podržte tlačítko DATA po dobu dvou sekund nebo déle. Volba zobrazovaných podrobností. Vlastnosti dat (položka údaje a výsledek výpočtu) Název položky, naměřená hodnota, chybová hodnota, horní / dolní mez, Cp, Cpk, Pp, Ppk, směrodatná odchylka, průměrná, maximální hodnota, minimální hodnota, četnost chyb, atd. (vše volitelně) Vytváření grafů (regulační diagramy, atd.) Xbar-R regulační diagram, Xbar-S regulační diagram, X-R regulační diagram, histogram, časové řady, předregulace regulačního diagramu, statistiky, atd. (vše volitelně) Barevné označení výsledků GO/NG Barva vnějšího rámu popisku odpovídá výsledeku GO/NG Zelená Žlutá červená OK V blízkosti tolerance Mimo toleranci Ostatní specifikace Funkce alarmu: tolerance výsledků, kontrola mezní hodnoty, série, sklon, atd. Výtupní protokol: statistické výpočty výsledku, graf, naměřené hodnoty, atd. Dodatečné komentáře a vrstva funkcí: Je možné přidat informace o historii (jako kontrolor, obráběcí stroj, číslo šarže, sériové číslo, a příčiny poruchy), které mohou být přidány k naměřeným údajům. Mohou sloužit pro kontrolu při výskytu problému nebo je lze používat jako klíčové slovo při vyhledávání nebo zúžení dat. Funkce importování souboru: Text, PocketDL nebo jiný soubor Výstupní soubor: Excel, text nebo jiný formát Libovolné zobrazení podrobných statistických grafů Jednotlivé položky grafu Xbar-R regulační diagram (a) Xbar-S regulační diagram X-Rs regulační diagram EWMA graf Histogram (b) Časové řady Předregulačního diagram (c) Sloupcový graf Všechny položky grafu Vícerozměrné regulační diagramy Sloupcové zobrazení Cpk pro všechny pozice Statistiky Maximální hodnota Minimální hodnota Průměr Směrodatná odchylka S, R diagram/d2 Způsobilosti procesu Cp, Cpk, Pp, Ppk Četnost chyb Průměr ±3 /4 /6 atd. Vícerozměrná četnost chyb (sloupcový graf) Manažer prezentace (4 sloupce x 3 řádky, Histogram, Otáčkoměr, Boxplot, Cpk) Naměřená hodnota List s naměřenými hodnotami Části listů Přiřazení ID a měřené položce Pokud je přímý vztah mezi měřicím nástrojem a měřenou položkou, naměřená data operátorem mohou být automaticky vkládána do přidružené měřené položky. Pokud jeden měřicí nástroj měří více různých položek, musí být určena řada měření, neboť různé měřené položky nemohou být identifikovány Pokud je použita verze V6.0 nebo starší Pokud používáte starší verzi, je nutné provést upgrade na V6.1 pro využívání funkce zrušení dat a dalších nových funkcí v U-WAVE. Ve V6.1 mohou být data zadána pomocí modu USB input tool pomocí funkce datového rozhraní (identifikace pomocí ID není podporována). (a) (b) (c) Kombinací tohoto produktu s komerčně dostupným software pro kontrolu kvality lze vytvářet statistické zpracování a inspekční tabulky. Byly přidány nové funkce včetně identifikace pomocí U-WAVE ID a zrušení data. 11

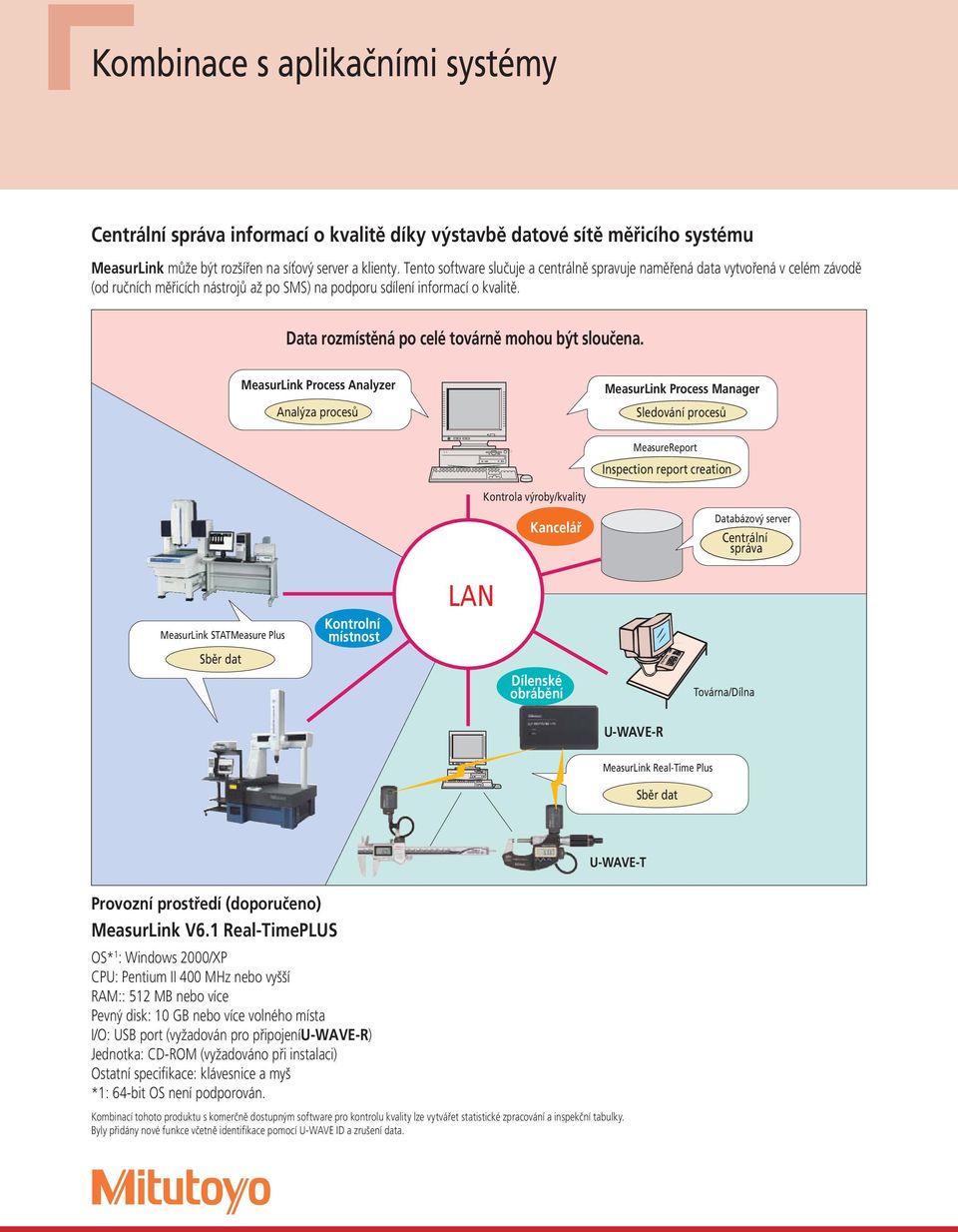

12 Kombinace s aplikačními systémy Centrální správa informací o kvalitě díky výstavbě datové sítě měřicího systému MeasurLink může být rozšířen na síťový server a klienty. Tento software slučuje a centrálně spravuje naměřená data vytvořená v celém závodě (od ručních měřicích nástrojů až po SMS) na podporu sdílení informací o kvalitě. Data rozmístěná po celé továrně mohou být sloučena. MeasurLink Process Analyzer Analýza procesů MeasurLink Process Manager Sledování procesů MeasureReport Inspection report creation Kontrola výroby/kvality Kancelář Databázový server Centrální správa MeasurLink STATMeasure Plus Sběr dat Kontrolní místnost LAN Dílenské obrábění Továrna/Dílna U-WAVE-R MeasurLink Real-Time Plus Sběr dat Provozní prostředí (doporučeno) MeasurLink V6.1 Real-TimePLUS OS* 1 : Windows 2000/XP CPU: Pentium II 400 MHz nebo vyšší RAM:: 512 MB nebo více Pevný disk: 10 GB nebo více volného místa I/O: USB port (vyžadován pro připojeníu-wave-r) Jednotka: CD-ROM (vyžadováno při instalaci) Ostatní specifikace: klávesnice a myš *1: 64-bit OS není podporován. Kombinací tohoto produktu s komerčně dostupným software pro kontrolu kvality lze vytvářet statistické zpracování a inspekční tabulky. Byly přidány nové funkce včetně identifikace pomocí U-WAVE ID a zrušení data.

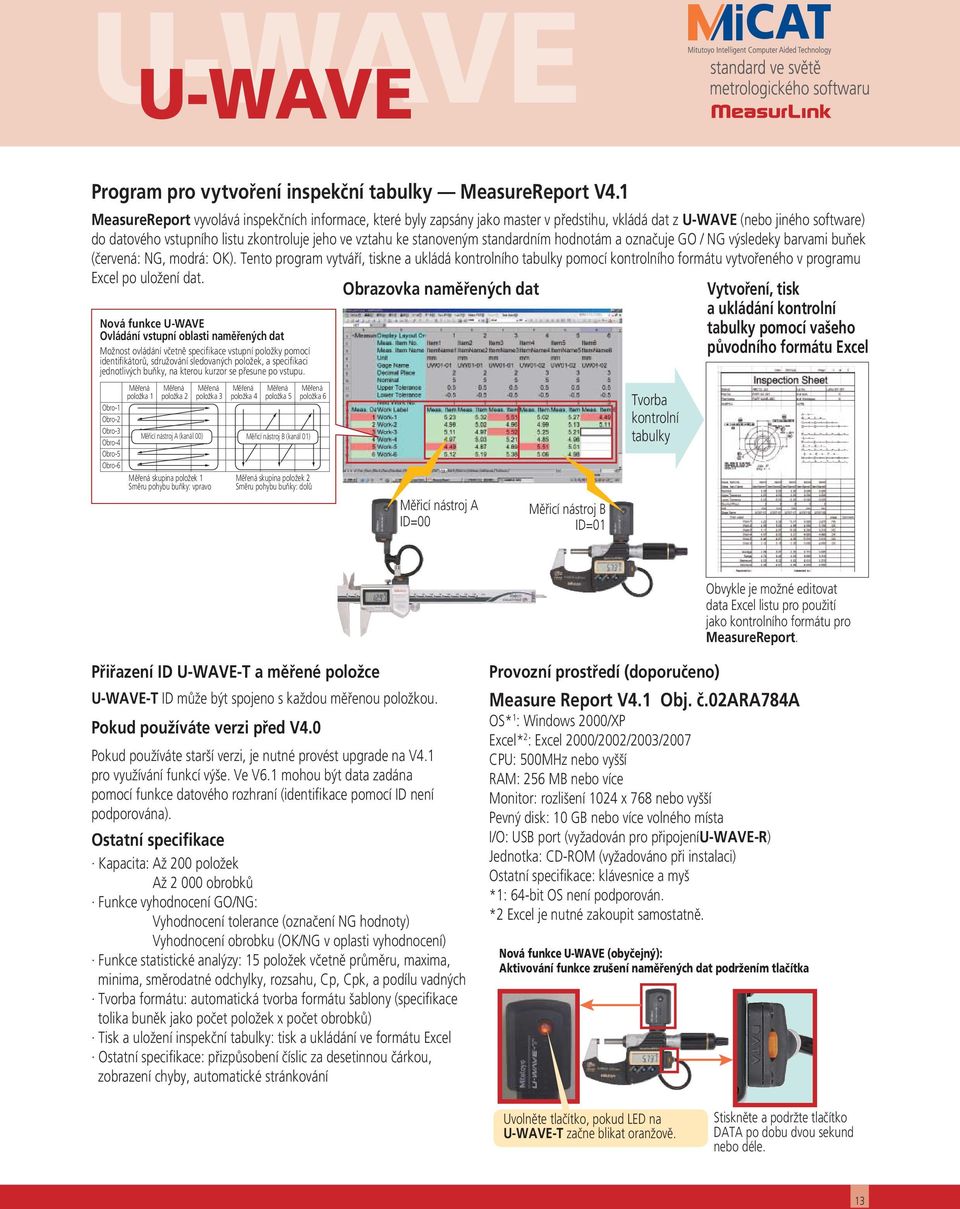

13 U-WAVE Program pro vytvoření inspekční tabulky MeasureReport V4.1 MeasureReport vyvolává inspekčních informace, které byly zapsány jako master v předstihu, vkládá dat z U-WAVE (nebo jiného software) do datového vstupního listu zkontroluje jeho ve vztahu ke stanoveným standardním hodnotám a označuje GO / NG výsledeky barvami buňek (červená: NG, modrá: OK). Tento program vytváří, tiskne a ukládá kontrolního tabulky pomocí kontrolního formátu vytvořeného v programu Excel po uložení dat. Nová funkce U-WAVE Ovládání vstupní oblasti naměřených dat Možnost ovládání včetně specifikace vstupní položky pomocí identifikátorů, sdružování sledovaných položek, a specifikaci jednotlivých buňky, na kterou kurzor se přesune po vstupu. Obro-1 Obro-2 Obro-3 Obro-4 Obro-5 Obro-6 Měřená položka 1 Měřená položka 2 Měřicí nástroj A (kanál 00) Měřená položka 3 Měřená skupina položek 1 Směru pohybu buňky: vpravo Měřená položka 4 Měřená položka 5 Měřicí nástroj B (kanál 01) Měřená položka 6 Měřená skupina položek 2 Směru pohybu buňky: dolů Obrazovka naměřených dat Měřicí nástroj A ID=00 Měřicí nástroj B ID=01 Tvorba kontrolní tabulky Vytvoření, tisk a ukládání kontrolní tabulky pomocí vašeho původního formátu Excel Obvykle je možné editovat data Excel listu pro použití jako kontrolního formátu pro MeasureReport. Přiřazení ID a měřené položce ID může být spojeno s každou měřenou položkou. Pokud používáte verzi před V4.0 Pokud používáte starší verzi, je nutné provést upgrade na V4.1 pro využívání funkcí výše. Ve V6.1 mohou být data zadána pomocí funkce datového rozhraní (identifikace pomocí ID není podporována). Ostatní specifikace Kapacita: Až 200 položek Až obrobků Funkce vyhodnocení GO/NG: Vyhodnocení tolerance (označení NG hodnoty) Vyhodnocení obrobku (OK/NG v oplasti vyhodnocení) Funkce statistické analýzy: 15 položek včetně průměru, maxima, minima, směrodatné odchylky, rozsahu, Cp, Cpk, a podílu vadných Tvorba formátu: automatická tvorba formátu šablony (specifikace tolika buněk jako počet položek x počet obrobků) Tisk a uložení inspekční tabulky: tisk a ukládání ve formátu Excel Ostatní specifikace: přizpůsobení číslic za desetinnou čárkou, zobrazení chyby, automatické stránkování Provozní prostředí (doporučeno) Measure Report V4.1 Obj. č.02ara784a OS* 1 : Windows 2000/XP Excel* 2 : Excel 2000/2002/2003/2007 CPU: 500MHz nebo vyšší RAM: 256 MB nebo více Monitor: rozlišení 1024 x 768 nebo vyšší Pevný disk: 10 GB nebo více volného místa I/O: USB port (vyžadován pro připojeníu-wave-r) Jednotka: CD-ROM (vyžadováno při instalaci) Ostatní specifikace: klávesnice a myš *1: 64-bit OS není podporován. *2 Excel je nutné zakoupit samostatně. Nová funkce U-WAVE (obyčejný): Aktivování funkce zrušení naměřených dat podržením tlačítka Uvolněte tlačítko, pokud LED na začne blikat oranžově. Stiskněte a podržte tlačítko DATA po dobu dvou sekund nebo déle. 13

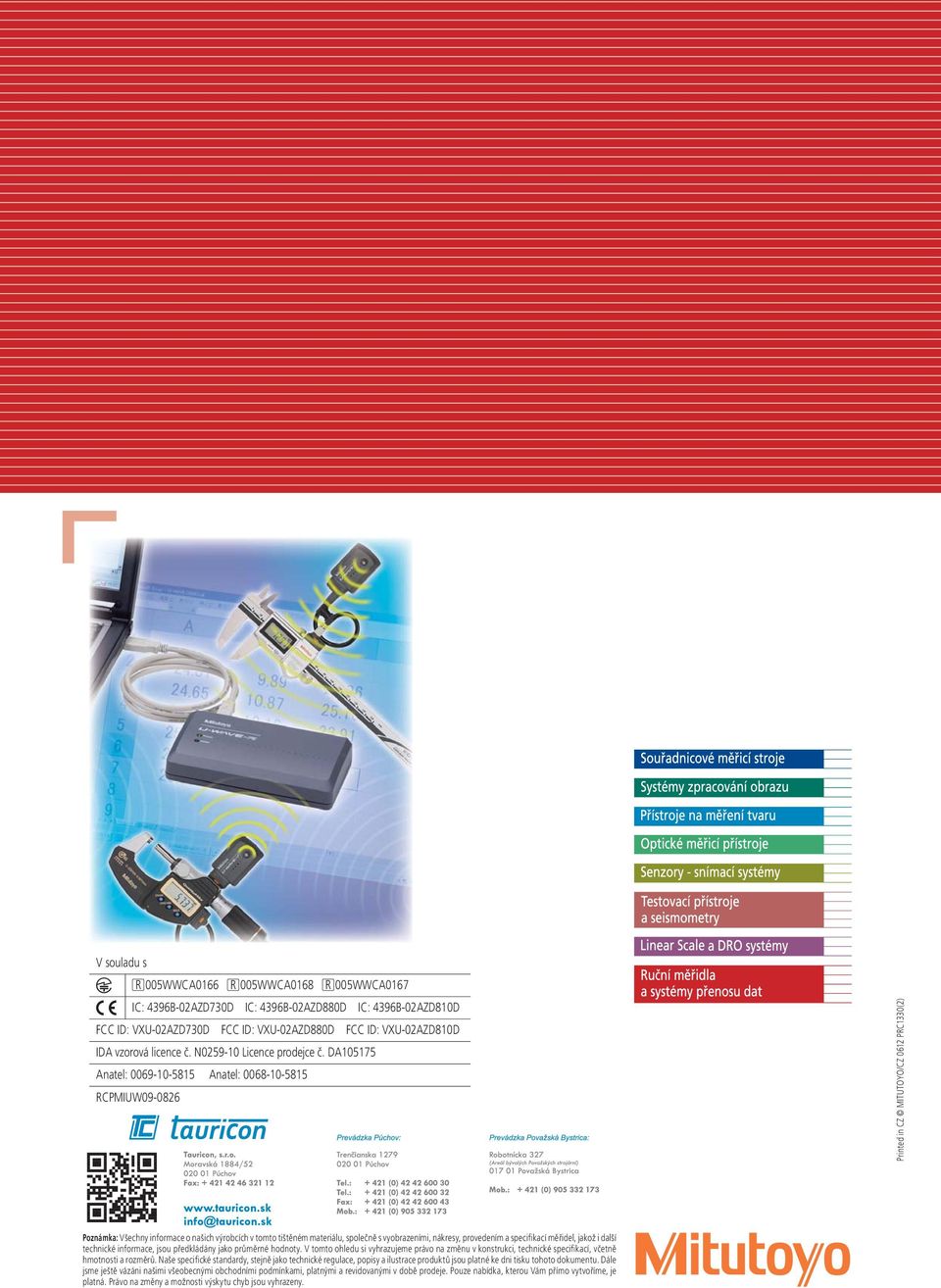

14 V souladu s R 005WWCA0166 R 005WWCA0168 R 005WWCA0167 IC: 4396B-02AZD730D IC: 4396B-02AZD880D IC: 4396B-02AZD810D FCC ID: VXU-02AZD730D FCC ID: VXU-02AZD880D FCC ID: VXU-02AZD810D IDA vzorová licence č. N Licence prodejce č. DA Anatel: Anatel: RCPMIUW Printed in CZ MITUTOYO/CZ 0612 PRC1330(2) Poznámka: Všechny informace o našich výrobcích v tomto tištěném materiálu, společně s vyobrazeními, nákresy, provedením a specifi kací měřidel, jakož i další technické informace, jsou předkládány jako průměrné hodnoty. V tomto ohledu si vyhrazujeme právo na změnu v konstrukci, technické specifi kací, včetně hmotnosti a rozměrů. Naše specifi cké standardy, stejně jako technické regulace, popisy a ilustrace produktů jsou platné ke dni tisku tohoto dokumentu. Dále jsme ještě vázáni našimi všeobecnými obchodními podmínkami, platnými a revidovanými v době prodeje. Pouze nabídka, kterou Vám přímo vytvoříme, je platná. Právo na změny a možnosti výskytu chyb jsou vyhrazeny.
