1 ArchiCAD učební text I. ICT 2. ROČNÍK Ing. Petra Chytilová, Ing. Jitka Šenková, Ing. Kamil Šoupal

2 Projekt realizovala: Střední odborná škola a Střední odborné učiliště, Vyškov, Sochorova 15 Vyškov

3 1. Získání ArchiCADu 1.1. Studentská verze ArchiCAD EDU Registrace 1. Registrace se provádí na webových stránkách: 2. Odkaz Student vás přesměruje na registrační stránku 3. Výběr země - Czech Republic 4. Vaše jméno 5. Vaše příjmení 6. Vaše ová adresa, na kterou přijde ověřovací a později registrační kód 7. Zvolte své přihlašovací heslo, které slouží pro přihlášení na stránkách 8. Pro ověření - znovu napsat zvolené heslo 9. Potvrdit 10. Potvrdit registraci 11. Po správném vyplnění se zobrazí upozornění, abyste zkontrolovali svůj

4 12. Na váš přijde zpráva od 13. Klikněte na potvrzující odkaz vaši registrace 14. Potvrzení registračního kódu vás přesměruje k dokončení registrace 15. Výběr ArchiCADU české verze

5 Stažení ArchiCADu 1. Download odkaz na stažení souboru 2. Serial number sériové číslo, potřebné při instalaci 3. Expiry date datum vypršení používání produktu 4. Po odkliknutí na odkaz Download si vyberete operační systém, se kterým pracujete 5. Stahování produktu 6. My Product přepnete na stránku s instalačním kódem

6 Prodloužení licence na 1 rok 1. Pokud nejste přihlášeni, tak se přihlaste na stránkách Vyplňte váš uvedený při registraci Vyplňte vaše zvolené heslo při registraci Potvrďte - login 2. V My Products klikněte na odkaz pro prodloužení licence 3. Vyplnění typu školy: secondary school 4. Jméno školy: SOŠ a SOU Vyškov, Sochorova Adresa školy: Sochorova Město: Vyškov 7. Libovolné číslo 8. Telefonní číslo 9. Škola vyučuje ArchiCAD yes 10. Datum ukončení studia (maturita): např. 06/ Status ArchiCADu na škole: Required ArchiCAD source 12. Kde jste se dozvěděli o ArchiCADu: Profesor 13. Po vyplnění potvrďte submit Do čtrnácti dnů vám přijde , že vaše licence byla prodloužena. Po přihlášení na v My Products bude uvedeno nové sériové číslo s datem vypršení.

7 Instalace ArchiCADu 1. Rozkliknutím instalace proběhne rozbalení souboru 2. Instalace ArchiCADu 3. Vyberte instalaci pro studentskou verzi 4. Vyplňte ID a serial number z webu na v My Product 5. Dokončete instalaci Pro správné fungování ArchiCADu musíte mít nainstalovanou JAVU (

8 2. Kreslení ve 2D 2.1. Vytvoření pracovního projektu Spuštění ArchiCADu 1. Otevře nový projekt 2. Otevře již rozpracovaný projekt 3. Vyhledání rozpracovaného projektu, který ještě nebyl otevřen 4. Otevření týmového projektu pro více projektantů 5. Výběr mezi rozpracovanými projekty 6. Přednastavení pracovního prostředí 7. Potvrzení výběru a pokračování v další práci 8. Ukončení ArchiCADu 1. Lišty a paletky jsou otevřeny podle posledního nastavení uživatelem 2. Výchozí nastavení jako po instalaci 3. Přednastavené profily

9 Uložení souboru projektu Uložení se provádí jako u jiných programů pomocí Roletového menu a to následovně: Klikneme na ikonu, otevře se okno Uložit půdorys. Pokud je již projekt pojmenován, proběhne jen uložení změn projektu bez jakékoliv odezvy. Pokud byste zavírali program bez uložení změn, vyzve vás k uložení změn Pracovní prostředí Pracovní plocha Plocha na práci se rozděluje na listy a palety. Lišty jsou kolem pracovní plochy a palety se spustí při zapnutí nástrojů. Pohyb po ploše se provádí myší, posun plochy přidržením kolečka myši, zoom rolováním kolečka. Pro snadnější orientaci je v programu možné zapnout informátora, který vám napoví, jak se které tlačítko jmenuje nebo co dokáže. Zapnutí a vypnutí informátora je možné provést pomocí tlačítka na hlavní nástrojové liště (viz obr.). Informátor je běžně neaktivní a aktivuje se nastavením ukazatele myši na dané tlačítko. Ponecháním ukazatele v klidu na tlačítku se aktivuje a ukáže žlutou bublinu s textem.

10 1) Následující pohled 2) Předchozí pohled 3) Vsadit na obrazovku 4) Nástroj ruka posun 5) Přiblížení / oddálení 6) Procentuální zobrazení okna 7) Měřítko 8) Rychlé volby 9) Náhled navigátora 10) Navigátor Otvírání několikanásobných funkcí tlačítka je označeno malým černým trojúhelníkem. Zmáčknutím a podržením levého tlačítka myši na daném nástroji se vyvolá jeho další funkce Kliknutím na vybranou další funkci ji vybereme Otevírání dalších palet a nástrojových lišt Otvírání dalších palet a nástrojových lišt je možné na roletovém menu příkazem: Okno / Nástrojové lišty (Paletky). Kliknutím na danou pomůcku se nám otevře jeho okno, které lze přesunout na okraj obrazovky Nastavení pracovního prostředí Konstrukční síť a uchopovací síť Pomocí konstrukční sítě lze vytvářet pravidelný rastr čar, které slouží ke snadnějšímu kreslení a k lepší orientaci projektu. Uchopovací síť slouží k jednoduššímu zadávání jednotlivých prvků a zpřesňuje kreslení myší. Sítě se zapínají na hlavní nástrojové liště pomocí tlačítka nebo v rámečku souřadnic.

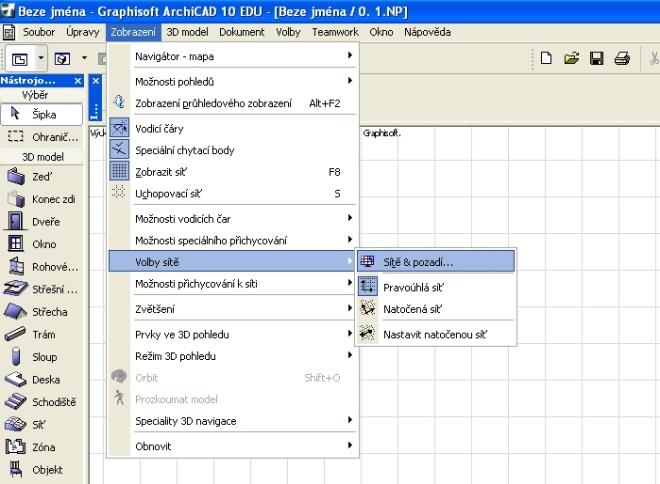

11 Sítě lze nastavit pomocí příkazu na roletovém menu: Zobrazení / Volby sítě / Síť a pozadí Vodící čáry Slouží k přesnému kreslení podle zvolených úhlů. Osy x,y a 45 jsou předvoleny. Jsou zobrazovány oranžovou čárkovanou čárou, kreslený objekt se k ní připne a v informátoru vidíme přesný úhel. Vodící čáry již nakresleného objektu se nezobrazují automaticky, ale na objektu se objeví světle oranžový kruh, který ji nahrazuje. Kliknutím na něj se objeví vodící čára ve stejném směru, jako je orientován objekt.

12 Tvary kurzoru Kurzor v ArchiCADu může mít při kreslení a editaci prvků tyto následující tvary, pokud je aktivní libovolný nástroj kromě nástroje Šipka: Osový kříž v prázdném místě pohledu. Tučné zaškrtnutí Normální zaškrtnutí v uzlu zdi nebo referenční čáry nebo v uzlu trámu na jeho referenční ose. v kterémkoliv jiném aktivním bodu prvku. Tučný znak Mercedesu Normální znak Mercedesu na referenční čáře zdi nebo referenční ose trámu. na kterékoliv jiné hraně prvku. Průsečík v bodě průsečíku hran. Když klepnete a začnete kreslit prvek, jehož definice vyžaduje více než jedno klepnutí, tvar kurzoru se změní na prázdné pero. Pak mění svůj tvar podle toho, na jaké prvky při kreslení narazí. Možnosti jsou tyto: Bílá tužka v prázdném prostoru nebo na libovolném prvku, který neobsahuje aktivní body ani hrany. Pruhovaná tužka s černým vrškem na referenční čáře zdi nebo referenční ose trámu. Pruhovaná tužka na kterékoliv jiné hraně. Plná tužka v uzlu na referenční čáře zdi nebo referenční ose trámu. Plná tužka s bílým vrškem Hrot tužky s průsečíkem v kterémkoliv jiném uzlu nebo aktivním bodu. v průsečíku hran. Hrot tužky se znakem kolmosti na kolmé hraně. Hrot tužky se znakem tečnosti na tečné hraně.

13 Při použití nástroje Šipka jsou možné tyto tvary: Šipka v prázdné oblasti pohledu. Rychlý výběr zobrazí se při přesunu kurzoru na položku umožňující rychlý výběr. Šipka s tučným zaškrtnutím Šipka s normálním zaškrtnutím přichytává se k uzlům na referenčních čarách zdí a referenčních osách trámů. přichytává se k aktivním bodům a uzlů, které neleží na referenčních čarách zdí a referenčních osách trámů. Šipka s tučným znakem Mercedesu Šipka s normálním znakem Mercedesu přichytává se k referenčním čarám zdí a referenčním osám trámů. přichytává se k jiným hranám, než jsou referenční čáry zdí a referenční osy trámů. Šipka s průsečíkem přichytává se k průsečíku hran. Šipka se značkou kolmosti přichytává se při kreslení prvku kolmo k hraně nebo oblouku. Šipka se značkou tečnosti přichytává se při tažení prvku tečně k oblouku. Několik dalších tvarů se objeví jen ve speciálních situacích: Oko určuje směr sklonu střechy, stranu, která zůstane při rozdělování prvků označena, hloubku omezených částí a orientaci dveří nebo oken. Dvojité oko Stříkačka Kapátko určuje umístění dveří nebo okna umístěného na hraně. objeví se při přenosu parametrů jednoho prvku na jiný prvek jako součást příkazu Přenést parametry. zobrazí se při nabírání parametrů z prvku jako součást příkazu Přenést parametry. Plus při tažení, otáčení nebo zrcadlení kopie prvku. Kladivo umísťuje řetězce kót, úhlové kóty, pole výškových úrovní, razítka zón a plochy výplně; zobrazuje se také při uzavírání polygonů.

14 Nástroj Měření Nástroj Měření umístěný v panelu nástrojů Standard umožňuje měřit vzdálenosti v projektu. Nástroj Měření nakreslí mezi dvěma body dočasné pravítko s dílky po 10 cm a 1 m (metrická verze) nebo 1 palci (při použití palcových jednotek). Zobrazí vodorovnou, svislou a radiální vzdálenost mezi dvěma body a úhel mezi jejich pozicemi Klávesové zkratky Klávesové zkratky slouží k urychlení práce a zvýšení efektivity při práci oběma rukama. Je důležité si od začátku zvyknout na práci oběma rukama. V příloze je i verze v pdf, kterou je vhodné si vyvěsit před oči nad pracovní stůl jak pomůcku. Jsou umístěny také v příloze na konci tohoto učebního textu.
