SCIA.ESA PT. Galerie obrázků
|
|
- Erik Šimek
- před 8 lety
- Počet zobrazení:
Transkript
1 SCIA.ESA PT Galerie obrázků
2 2
3 VÍTEJTE 5 SPRÁVCE GALERIE OBRÁZKŮ 6 Otevření Galerie obrázků...6 Vložení obrázku z okna do galerie...7 Průvodce tvorbou obrázků...7 Řezy rovinami čárového rastru (generované výkresy)... 8 Výrobní výkresy přípojů Kotevní plán Vytvoření nového obrázku...17 Možnosti správce galerie obrázků...18 ÚPRAVA OBRÁZKU 22 Spuštění okna pro úpravu obrázku...22 Okno Úprava obrázku
4 4
5 Vítejte Děkujeme vám, že jste si zvolili systém SCIA.ESA. SCIA Galerie obrázků let společnosti SCIA SCIA.ESA PT je Windows NT/2000/XP software pro výpočty a dimenzování konstrukcí. Umožňuje řešení rozsáhlé oblasti úloh : od výpočtů jednoduchých nosníků přes analýzu rámů ke komplexnímu řešení rozsáhlých prostorových konstrukcí z oceli, betonu, dřeva a jakéhokoliv jiného materiálu a vkládání obrázků zadané konstrukce a výsledků do Galerii obrázků Tento manuál popisuje na vzorovém příkladu princip práce s Galerií obrázků a představuje její základní funkce. Manuál je určen především pro pokročilé uživatele, kteří zvládají základní používání programu. Více informací o společnosti SCIA a jejích produktech naleznete na Pro připojení na internetové stránky společnosti je v programu k dispozici funkce Help > SCIA On-line. 5
6 Správce Galerie obrázků Galerie obrázků slouží k ukládání a upravování: obrázků projektu vložených z grafického okna programu, vygenerovaných řezů rovinami čárového rastru, výrobních výkresů přípojů, kotevního plánu nebo ručně nakreslených obrázků. Obrázky z galerie můžete tisknout, ukládat do samostatných souborů různých formátů, vložit do Dokumentu a nebo vložit do Galerie výkresů. Vytvořte si jednoduchou ocelovou konstrukci podle čárového rastru (např. podle obrázku) a ve funkcionalitách zaškrtněte u položky Ocel dílčí volby: Projekční výkresy, Výrobní výkresy přípojů a nějaký Vámi zvolený typ přípojů (v tomto případě byl zvolen přípoj rámový šroubovaný). Otevření Galerie obrázků Galerii obrázků lze otevřít třemi způsoby: Pomocí ikony Galerie obrázků z nástrojového panelu Projekt. Z menu Strom > Galerie obrázků. Z okna Hlavní strom > Galerie obrázků. 6
7 Vložení obrázku z okna do galerie Obrázek z okna lze vložit: Buď z menu Soubor > Grafický výstup > Uložit obrázek do galerie. Nebo z menu pravého tlačítka myši a vybrat Uložit obrázek do galerie. Objeví se dialog, kde můžete nastavit dvě vlastnosti obrázku, a to jméno a měřítko. Jedním z možných způsobů vložte obrázek konstrukce do Galerie obrázků. Průvodce tvorbou obrázků Průvodce tvorbou obrázků spustíte: Buď pomocí menu pravého tlačítka myši Průvodce tvorbou obrázků. Nebo přímo z Galerie obrázků ikonou Průvodce generací obrázků nebo klávesovou zkratkou [Ctrl] + [W]. 7

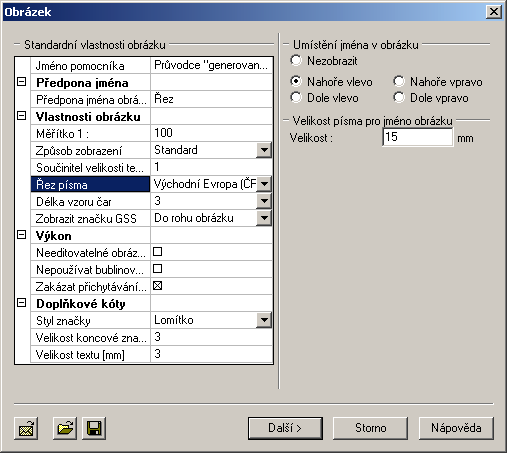

8 Zde si můžete vybrat, zda budete generovat: 1. Řezy rovinami čárového rastru (generované výkresy) 2. Výrobní výkresy přípojů 3. Kotevní plán Pro zobrazení dalších dialogů průvodce, stiskněte tlačítko [Další]. Řezy rovinami čárového rastru (generované výkresy) Abyste mohli generovat řezy rovinami čárového rastu, musíte mít nadefinovaný čárový rastr a musíte projít třemi dialogy průvodce pro vytvoření řezů. 1. Dialog Obrázek a. Standardní vlastnosti obrázku Zde můžete nastavit pojmenování vygenerovaných řezů, měřítko, způsob zobrazení (Standard, Drátěný, Skrytí hran, Skryté hrany čárkovaně, Drátěné OpenGL), řez písma, kde se má zobrazovat značka GSS, zda má být obrázek editovatelný, jestli se má používat bublinová nápověda, parametry kót a další. b. Umístění jména v obrázku Zde si zvolíte, kde má být umístěno jméno obrázku. c. Velikost písma pro jméno obrázku Jak velké má být písmo u jména obrázku. 8

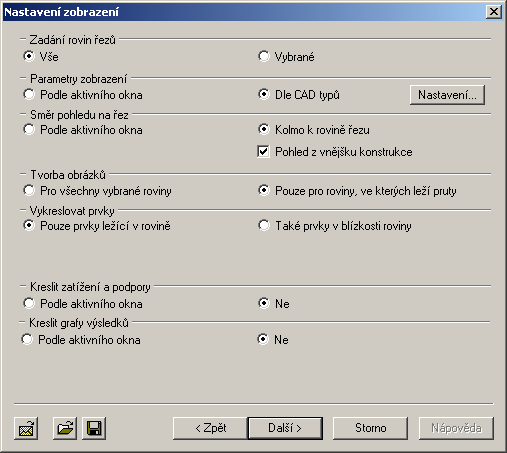

9 2. Dialog Nastavení zobrazení a. Zadání rovin řezu Vše automaticky se vygenerují řezy ve všech zadaných rovinách. Vybrané v následujícím dialogu Roviny pro generaci řezů lze zvolit roviny, pro které chcete řezy vygenerovat. b. Parametry zobrazení Podle aktivního okna pokud zatrhnete tuto možnost, vykreslí se vygenerované řezy podle nastavení stylu a barvy v grafickém okně programu. Dle CAD typů vygenerované řezy se vykreslí v barvách a stylu, který je nastaven v Nastavení > Barvy/čáry záložka Grafické výstupy, popřípadě můžete tyto barvy nadefinovat sami pomocí tlačítka [Nastavení] v tomto dialogu. c. Směr pohledu na řez Zda směr pohledu na řezy bude podle aktivního okna nebo kolmo na směr pohledu. d. Tvorba obrázků Zda se mají generovat řezy i pro roviny, kterými neprochází konstrukce. e. Vykreslovat prvky Pouze prvky ležící v rovině vykreslí se pouze prvky přímo ležící v rovině. Také prvky ležící v blízkosti roviny pokud zatrhnete, musíte pak zvolit tloušťku před a za rovinou, která se má zobrazovat. f. Kreslit zatížení a podpory Zda se má v řezu vykreslit i zatížení a podpory, které jsou nastaveny na obrazovce. 9
10 g. Kreslit grafy výsledků Pokud jsou v aktivním okně vykresleny grafy výsledků, budou vykresleny i v řezu. Poznámka: Pokud chcete mít v řezech vykresleny podpory a grafy výsledků, nesmíte mít v bodě b) Parametry zobrazení zatrženo Dle CAD typů. 10

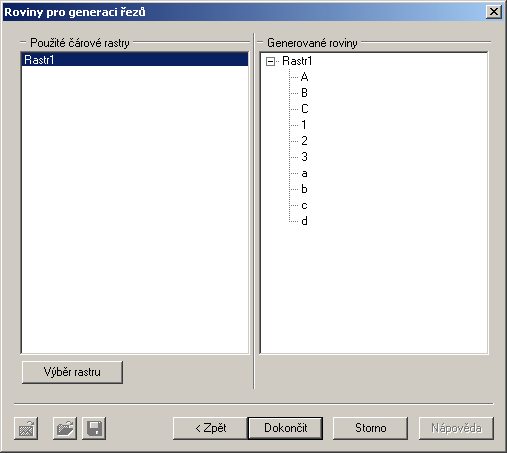

11 3. Dialog Roviny pro generaci řezů Pokud je zadáno více rastrů lze zvolit pouze některý a to tlačítkem [Výběr rastru] v tomto dialogu. Pokud máte v předchozím dialogu zatrženou volbu Zadání rovin řezů Vybrané, objeví se v tomto dialogu tlačítko [Výběr rovin], kde si můžete vybrat pouze některé roviny, kde budou generovány řezy. Po vyplnění dialogů a potvrzení tlačítkem [Dokončit] se program zeptá, zda chcete Galerii obrázků otevřít. 11
12 Vytvořte řezy konstrukcí podle čárového rastru, podle výše uvedeného postupu. Dialogy vyplňte podle obrázků. 12
13 Výrobní výkresy přípojů Abyste mohli vytvářet výrobní výkresy přípojů, musíte mít zapnuty ve funkcionalitách u položky Ocel dílčí volby: Projekční výkresy,výrobní výkresy přípojů, a typ přípoje, v tomto případě rámové přípoje (nutno v projektu vytvořit přípoj). 1. Dialog Obrázek Viz Řezy rovinami čárového řezu. 2. Dialog Nastavení zobrazení přípojů a. Kreslit přípoje Vše Vykreslí se výrobní výkresy všech přípojů, které máte v projektu zadané. Vybrané můžete zvolit v případě, že jste před spuštěním průvodce generování vybrali v projektu některé přípoje. b. Vykreslit Zde si zvolíte, co všechno a jak má být vykresleno. Po vyplnění dialogů a potvrzení tlačítkem [Dokončit] se program zeptá, zda chcete Galerii obrázků otevřít. 13
14 Vytvořte alespoň jeden přípoj a pomocí výše popsaného postupu vygenerujte výrobní výkresy přípojů. 14
15 Kotevní plán 1. Dialog Obrázek Viz Řezy rovinami čárového řezu. 2. Dialog Nastavení zobrazení a. Nastavení kotevního plánu Nastavení roviny, ve které má být kotevní plán generován a do jaké hloubky. b. CAD typy Nastavení barev pro CAD typy. Po vyplnění dialogů a potvrzení tlačítkem [Dokončit] se program zeptá, zda chcete Galerii obrázků otevřít. 15
16 16 Vytvořte výše popsaným postupem kotevní plán projektu.
17 Vytvoření nového obrázku Pomocí ikony Nový obrázek nebo pomocí klávesnice tlačítkem [Insert] a nebo tlačítkem [Nový] ve správci galerie můžete vytvořit nový obrázek v okně Úprava obrázku, které se automaticky spustí. Vytvořte nový obrázek, do kterého nakreslíte obrázek nebo napíšete nějaký text. 17

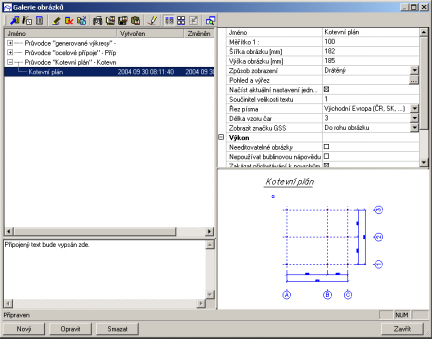

18 Možnosti správce galerie obrázků Správce Galerie obrázků obsahuje tlačítka vyvolávající veškeré dostupné funkce, seznam jednotlivých obrázků, doplňující informace o vybraném obrázku, tabulku vlastností pro vybraný obrázek a náhled obrázku. 1. Tlačítka funkcí a. Ikona Nový obrázek její použití bylo již vysvětleno v kapitole Vytvoření nového obrázku b. Ikona Průvodce generací obrázků - již bylo vysvětleno v kapitole Průvodce tvorbou obrázků. c. Ikona Nastavit defaultní parametry pro nové obrázky nastavení parametrů pro obrázky, které teprve budou vloženy do Galerie obrázků. d. Ikona Upravit slouží pro spuštění okna Úprava obrázku. Tuto funkci lze vyvolat též klávesovou zkratkou [Ctrl] + [E]. e. Ikona Smazat smaže vybraný obrázek. Tuto funkci lze zavolat též klávesou [Del]. 18
19 f. Ikona Kopírovat slouží pro zkopírování obrázků, lze použít i klávesové zkratky [Ctrl] + [C]. g. Ikona Tisk obrázku vytiskne zvolený obrázek, lze použít klávesou zkratku [Ctrl] + [P]. h. Ikona Vložit obrázek do dokumentu - tato funkce vloží vybraný obrázek do dokumentu. i. Ikona Uložit obrázek do souboru uloží obrázek do souboru ve zvoleném formátu (*.bmp, *.wmf, *.emf, *.ep3, *.wrl, *.dxf, *.dwg). j. Ikona Kopírovat obrázek do schránky zkopíruje vybraný obrázek do schránky Windows. k. Ikona Regenerovat obrázky obnoví vybraný obrázek podle aktuálního nastavení v okně nebo tabulce vlastností (viz bod 4) Tabulka vlastností pro vybraný obrázek ). l. Ikona Zobrazit podrobnosti zobrazí se seznam jmen obrázků s časovou informací o vytvoření a změnách. m. Ikona Zobrazit ikony zobrazí seznam obrázků pomocí ikon. n. Ikona Změnit velikost ikon slouží pro nastavení velikosti ikon. o. Ikona Přepínač módu zobrazení přepíná mezi statickým a dynamickým náhledem obrázku. 2. Seznam vytvořených obrázků Seznam všech vytvořených obrázků. Zde také můžete vybírat obrázky pro další úpravy. 3. Doplňující informace o vybraném obrázku Zde lze ke každému obrázku i skupině vygenerovaných obrázků doplnit vlastní komentář. 19
20 4. Tabulka vlastností pro vybraný obrázek Nastavení nebo opravení jednotlivých parametrů k vybranému obrázku. a. Jméno pojmenování obrázku, standardně je nastaveno jako Obrázek [číslo]. b. Měřítko nastavení měřítka obrázku, standardně je 1:100. c. Šířka obrázku nastavení šířky obrázku. d. Výška obrázku nastavení výšky obrázku. e. Způsob zobrazení zda se má obrázek vykreslit jako model Drátěný, Standard, Rendrovaný, Skryté čáry, Skryté hrany čárkovaně. f. Pohled a výřez nastavení pohledu na obrázek. g. Parametry zobrazení kliknutím na tlačítko se třemi tečkami se zavolá dialog Parametry zobrazení. h. Nastavení barev a čar kliknutím na tlačítko se třemi tečkami se zavolá dialog Nastavení palet. i. Načíst aktuální nastavení barev při regeneraci pokud je zaškrtnuto načte se při použití funkce Regenerovat obrázky ( ) aktuální paleta barev. j. Načíst aktuální nastavení jednotek při regeneraci pokud je zatrženo načte se při použití funkce Regenerovat obrázky ( ) aktuální nastavení jednotek. k. Načíst aktivitu při regeneraci pokud je zatrženo načte se při použití funkce Regenerovat obrázky ( ) aktuální nastavení aktivity. 20
21 l. Součinitel velikosti textu nastavení poměru, zvětšení nebo zmenšení pro velikost textů použitých v obrázku. m. Řez písma volba znakové sady pro texty. n. Délka vzoru čar nastavení měřítka čárkových, čerchovaných čar apod. o. Zobrazit značku GSS určuje zda značka bude v počátku GSS, v rohu obrázku a nebo nebude zobrazena vůbec. p. Needitovatelné obrázky volba, jestli bude možné obrázky upravovat nebo ne. q. Nepoužívat bublinovou nápovědu jestli se má zobrazovat nápověda v bublině. Při použití této funkce je potřeba obrázek regenerovat. r. Zakázat přichytávání k povrchům jestli bude možné vybírat prvky obrázku za jejich povrch. s. Styl značky zda má být kótovací značka lomítko nebo šipka. t. Velikost koncové značky nastavení velikosti kótovací značky. u. Velikost textu nastavení velikosti textu pro kóty. Poznámka: Při zatržení některých položek v tabulce vlastností (např. Nepoužívat bublinovou nápovědu) musíte dát obrázek regenerovat. 5. Náhled obrázku Zde se zobrazuje vybraný obrázek v náhledu. Otevřete správce Galerie obrázků. Zkopírujte obrázek konstrukce a u této kopie změňte nastavení v tabulce vlastností: způsob zobrazení na rendrovaný, v nastavení barev a čar změňte barvu povrchu a v parametrech zobrazení zapněte popis u prutů. 21
22 Úprava obrázku Spuštění okna pro úpravu obrázku Dialog lze spustit několika způsoby: Tlačítkem [Opravit] v dolní části správce Galerie obrázků. Ikonou Upravit z nástrojového panelu Správce ve správci Galerie obrázků. Klávesovou zkratkou [Ctrl] + [E] ve správci Galerie obrázků. Dvojitým kliknutím na jméno obrázku v seznamu obrázků ve správci Galerie obrázků. Dvojitým kliknutím na náhled obrázku ve správci Galerie obrázků. 22

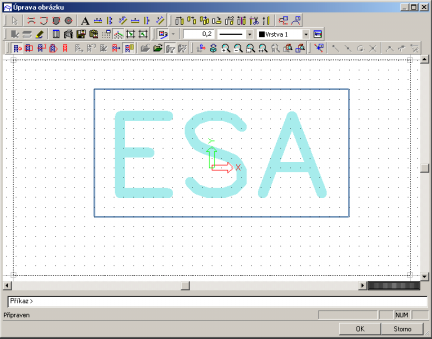

23 Okno Úprava obrázku Zde je možné obrázek upravovat, kótovat nebo celý vytvořit pomocí nástrojů kreslení. Na panelech nástrojů jsou ikony se všemi funkcemi, které jsou zde umožněny. Některé panely nástrojů již znáte z úprav v grafickém okně. 1. Zadání nových entit a. Výběr entit - slouží pro výběr entit. b. Nová čára - slouží pro zadání čáry. c. Nový polygon - slouží pro zadání polygonu. d. Uzavřený polygon - slouží pro zadání uzavřeného polygonu. e. Kružnice - pro vytvoření kružnice. 23
24 f. Nový text - pro vytvoření popisku k dané entitě nebo celému obrázku. g. Kóty - slouží pro okótování částí nebo celého obrázku. Lze volit mezi kótami vodorovnými, svislými a obecnými a zda mají být jednoduché nebo násobné. 2. Geometrické operace tyto funkce jsou stejné jako v grafickém okně programu. 3. Různé: a. Mazat - smaže vybrané entity. b. Rozložit na čáry - rozloží obrázek nebo vybrané entity na čáry. c. Přepínač zobrazení vlastností - zobrazí se vlastnosti k prvkům, které zde byly vytvořeny. d. Vlastnosti obrázku - lze dodatečně editovat parametry obrázku, je to obdoba tabulky vlastností ve správci Galerie obrázků. e. Tisk obrázku - vytiskne se obrázek, který byl upravován. f. Uložit obrázek do souboru - uloží obrázek do souboru vybraného formátu (*.bmp, *.wmf, *.emf, *.ep3, *.wrl, *.dxf, *.dwg). g. Kopírovat obrázek do schránky - zkopíruje vybraný obrázek do schránky Windows. h. Nastavení bodového rastru - spustí se dialog pro nastavení bodového rastru. i. Rastr zap/vyp - slouží jako přepínač na zapnutí a vypnutí bodového rastru. j. Nastavit velikost obrázku podle aktuální velikosti okna - nastaví rozměry obrázku podle aktuální velikosti okna. k. Zobrazit celý obrázek - zobrazí celý obrázek v okně dialogu Úprava obrázku. 4. Vlastnosti kreslení: a. Barva čar podle vrstvy - pokud je zapnuto, čára se vykreslí v barvě aktuální vrstvy. b. Aktuální barva -pokud je vypnuta funkce Barva čar podle vrstvy, lze nastavit barvu, v jaké se má čára vykreslit. c. Tloušťka čáry - nastavení tloušťky čar pro kreslení. d. Styl čáry - volba stylu vykreslované čáry. e. Aktuální vrstva - výběr vrstvy, ve které právě pracujete. f. Správce vrstev - spustí se Správce vrstev. 5. Pohled tyto funkce jsou stejné jako v grafickém okně programu. 24
25 6. Výběr objektu tyto funkce jsou stejné jako v grafickém okně programu. 7. Úchop bodu tyto funkce jsou stejné jako v grafickém okně programu. Vyberte nějaký příčný řez ve správci Galerie obrázků a otevřete jej v dialogu Úprava obrázku. Smažte čárový rastr. Spusťte funkci Nová svislá kóta a okótujte všechny sloupy v řezu. Funkcí Nová vodorovná kóta okótujte rozpětí konstrukce a funkcí Nová jednoduchá obecná kóta okótujte střechy konstrukce. Název řezu změňte z velikosti písma 15mm na 10mm pomocí funkce Přepínač zobrazení vlastností. Veškeré úpravy řezu potvrďte tlačítkem [OK]. 25
