Série 48EA Elektronicky ovládaný pravoúhlý utahovák matic

Transkript

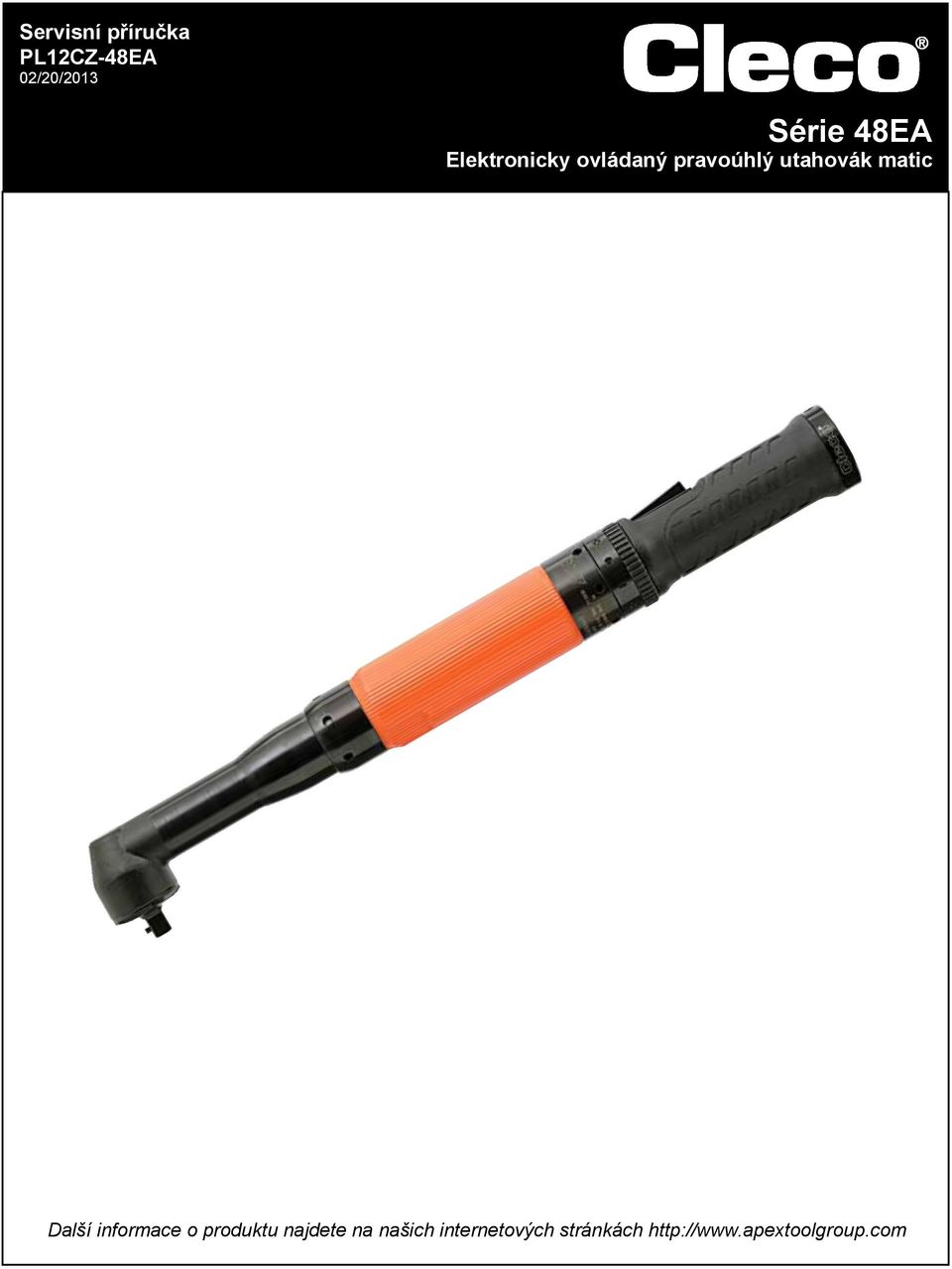

1 Servisní příručka P12CZ-48EA Série 48EA Elektronicky ovládaný pravoúhlý utahovák matic Další informace o produktu najdete na našich internetových stránkách

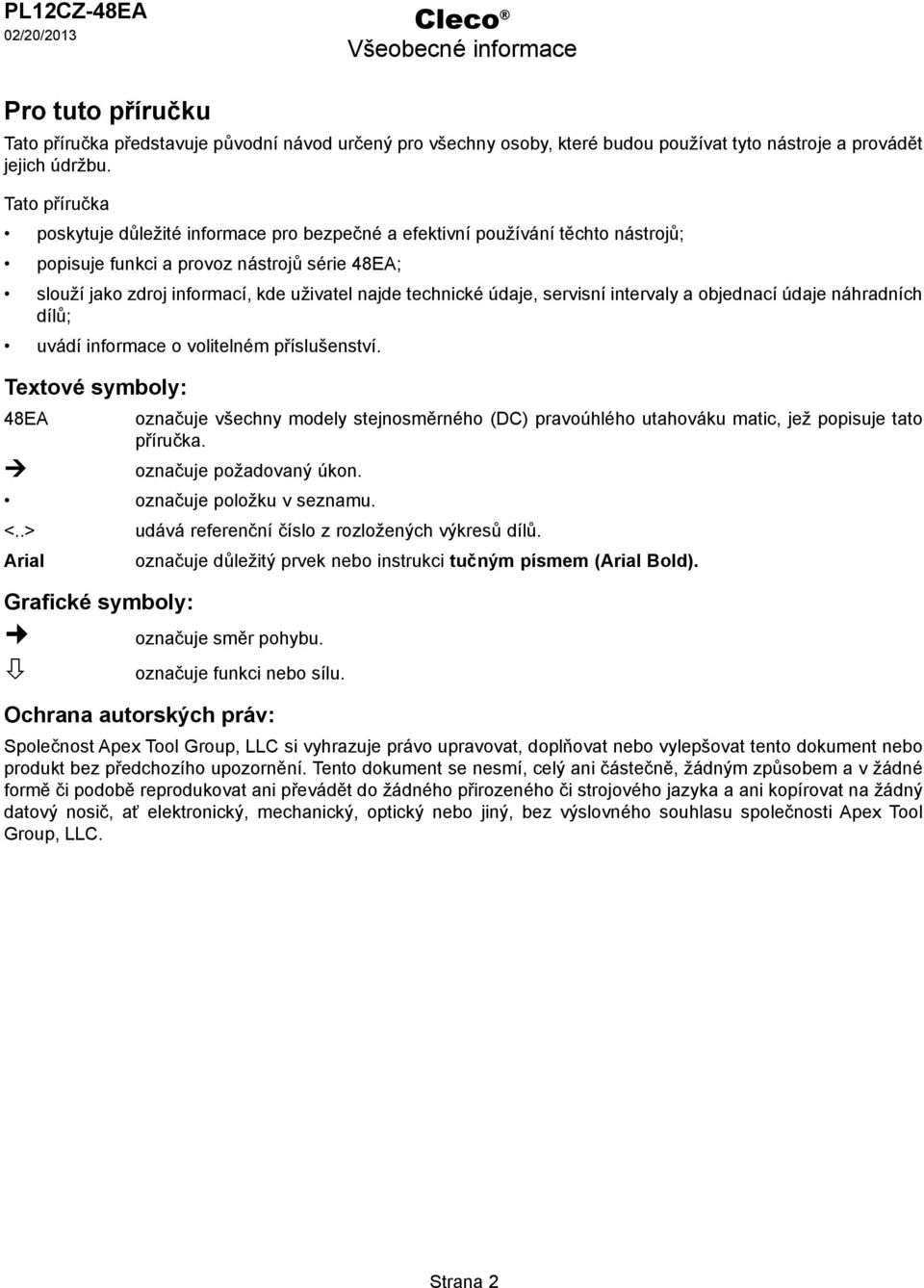

2 P12CZ-48EA Cleco Všeobecné informace Pro tuto příručku Tato příručka představuje původní návod určený pro všechny osoby, které budou používat tyto nástroje a provádět jejich údržbu. Tato příručka poskytuje důležité informace pro bezpečné a efektivní používání těchto nástrojů; popisuje funkci a provoz nástrojů série 48EA; slouží jako zdroj informací, kde uživatel najde technické údaje, servisní intervaly a objednací údaje náhradních dílů; uvádí informace o volitelném příslušenství. Textové symboly: 48EA označuje všechny modely stejnosměrného (DC) pravoúhlého utahováku matic, jež popisuje tato příručka. Ú označuje požadovaný úkon. označuje položku v seznamu. <..> udává referenční číslo z rozložených výkresů dílů. Arial označuje důležitý prvek nebo instrukci tučným písmem (Arial Bold). Grafické symboly: označuje směr pohybu. ò označuje funkci nebo sílu. Ochrana autorských práv: Společnost Apex Tool Group, C si vyhrazuje právo upravovat, doplňovat nebo vylepšovat tento dokument nebo produkt bez předchozího upozornění. Tento dokument se nesmí, celý ani částečně, žádným způsobem a v žádné formě či podobě reprodukovat ani převádět do žádného přirozeného či strojového jazyka a ani kopírovat na žádný datový nosič, ať elektronický, mechanický, optický nebo jiný, bez výslovného souhlasu společnosti Apex Tool Group, C. Strana 2

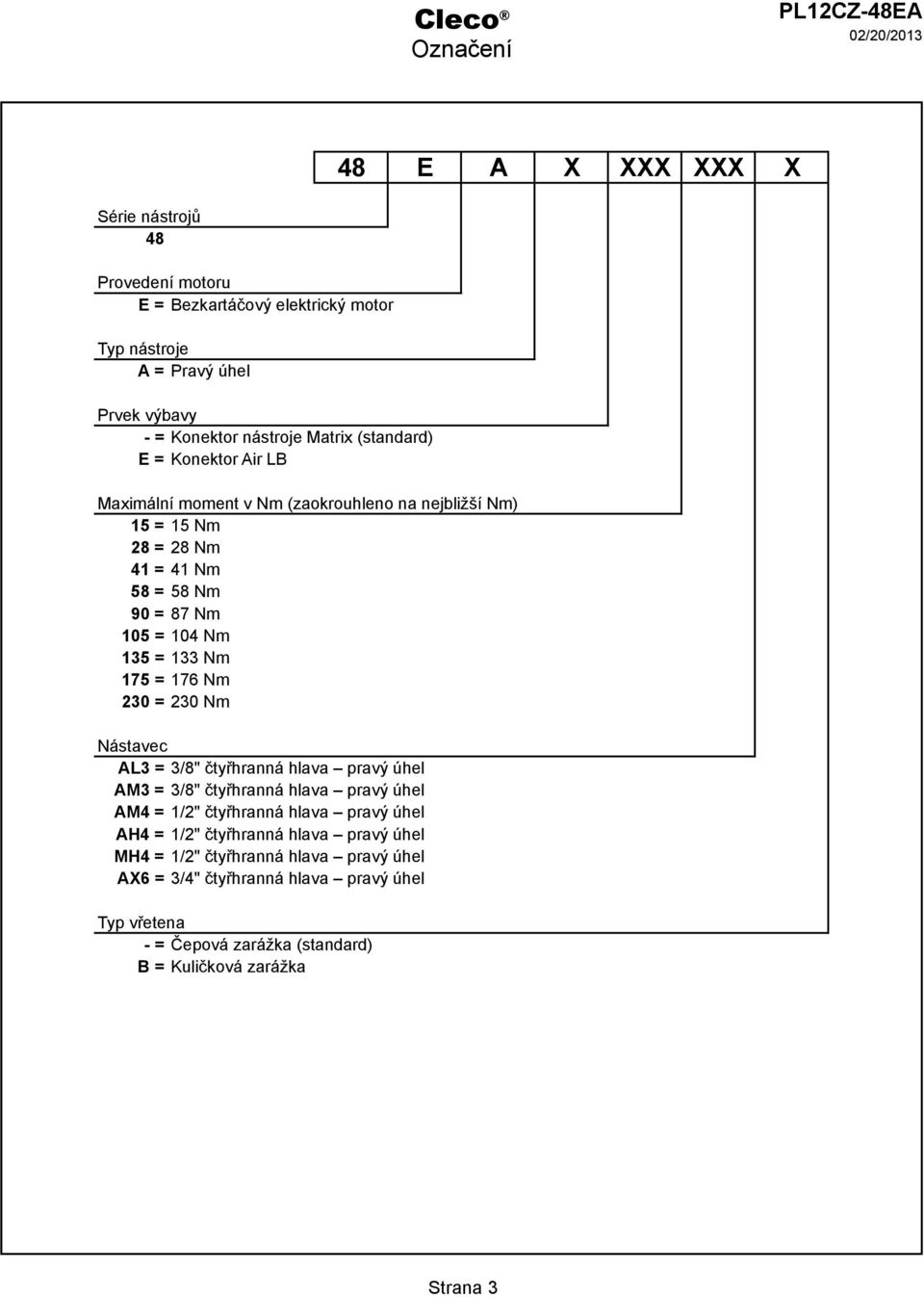

3 Cleco Označení P12CZ-48EA 48 E A X XXX XXX X Série nástrojů 48 Provedení motoru E = Bezkartáčový elektrický motor Typ nástroje A = Pravý úhel Prvek výbavy - = Konektor nástroje Matrix (standard) E = Konektor Air B Maximální moment v Nm (zaokrouhleno na nejbližší Nm) 15 = 15 Nm 28 = 28 Nm 41 = 41 Nm 58 = 58 Nm 90 = 87 Nm 105 = 104 Nm 135 = 133 Nm 175 = 176 Nm 230 = 230 Nm Nástavec A3 = 3/8" čtyřhranná hlava pravý úhel AM3 = 3/8" čtyřhranná hlava pravý úhel AM4 = 1/2" čtyřhranná hlava pravý úhel AH4 = 1/2" čtyřhranná hlava pravý úhel MH4 = 1/2" čtyřhranná hlava pravý úhel AX6 = 3/4" čtyřhranná hlava pravý úhel Typ vřetena - = Čepová zarážka (standard) B = Kuličková zarážka Strana 3

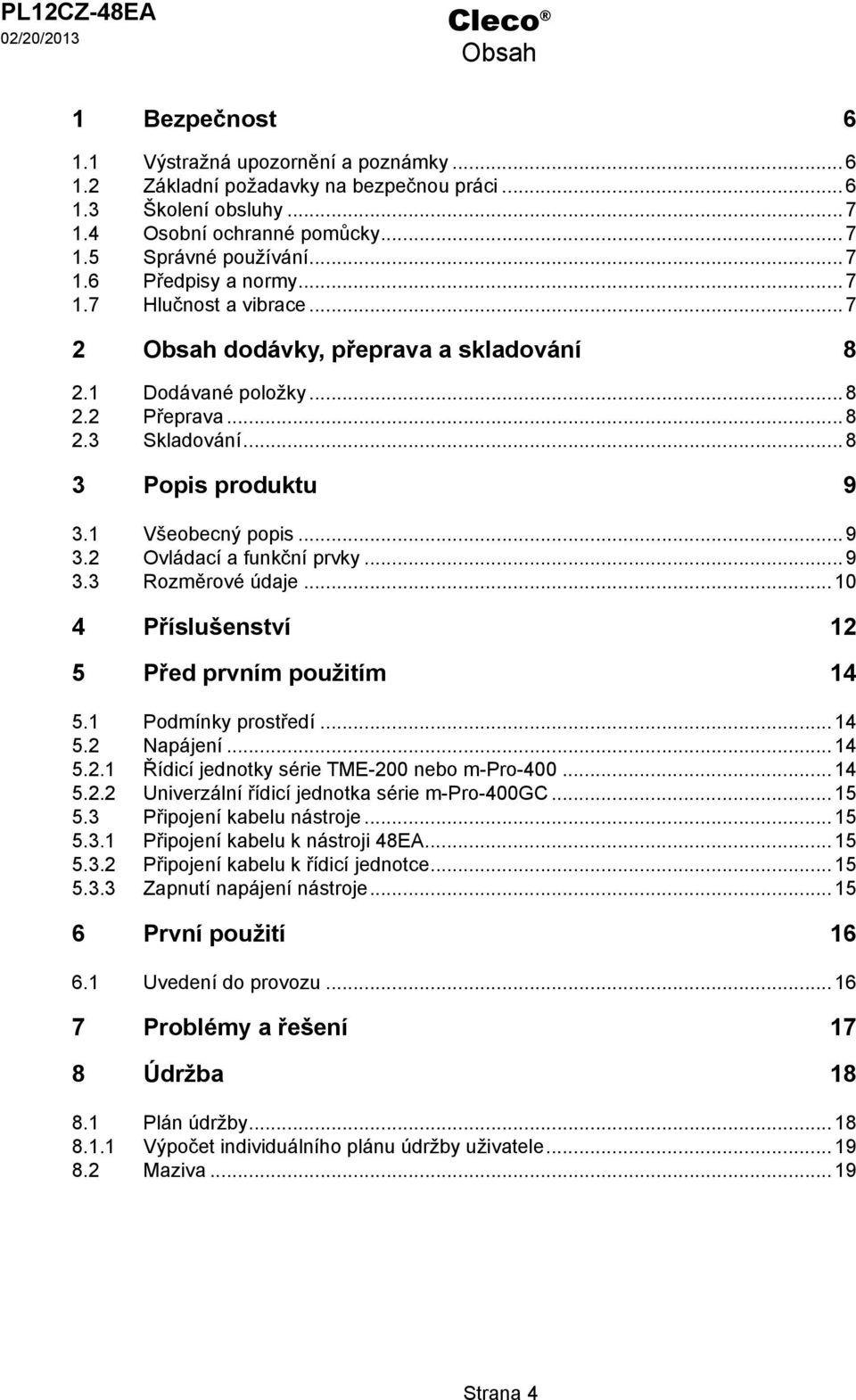

4 P12CZ-48EA Cleco Obsah 1 Bezpečnost Výstražná upozornění a poznámky Základní požadavky na bezpečnou práci Školení obsluhy Osobní ochranné pomůcky Správné používání Předpisy a normy Hlučnost a vibrace Obsah dodávky, přeprava a skladování Dodávané položky Přeprava Skladování Popis produktu Všeobecný popis Ovládací a funkční prvky Rozměrové údaje Příslušenství 12 5 Před prvním použitím Podmínky prostředí Napájení Řídicí jednotky série TME-200 nebo m-pro Univerzální řídicí jednotka série m-pro-400gc Připojení kabelu nástroje Připojení kabelu k nástroji 48EA Připojení kabelu k řídicí jednotce Zapnutí napájení nástroje První použití Uvedení do provozu Problémy a řešení 17 8 Údržba Plán údržby Výpočet individuálního plánu údržby uživatele Maziva...19 Strana 4

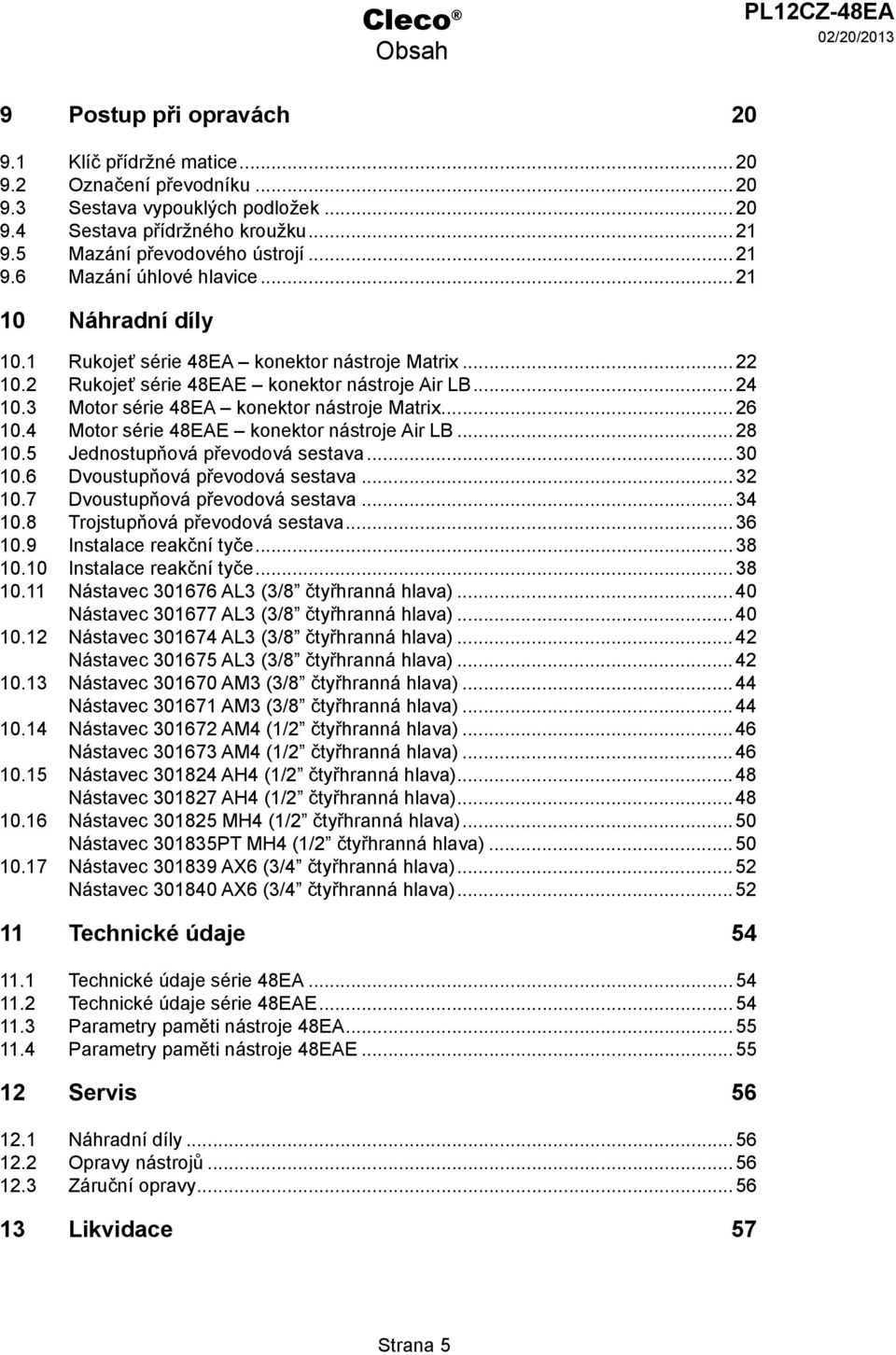

5 Cleco Obsah P12CZ-48EA 9 Postup při opravách Klíč přídržné matice Označení převodníku Sestava vypouklých podložek Sestava přídržného kroužku Mazání převodového ústrojí Mazání úhlové hlavice Rukojeť série 48EA konektor nástroje Matrix Rukojeť série 48EAE konektor nástroje Air B Motor série 48EA konektor nástroje Matrix Motor série 48EAE konektor nástroje Air B Jednostupňová převodová sestava Dvoustupňová převodová sestava Dvoustupňová převodová sestava Trojstupňová převodová sestava Instalace reakční tyče Instalace reakční tyče Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Nástavec AM3 (3/8 čtyřhranná hlava) Nástavec AM3 (3/8 čtyřhranná hlava) Nástavec AM4 (1/2 čtyřhranná hlava) Nástavec AM4 (1/2 čtyřhranná hlava) Nástavec AH4 (1/2 čtyřhranná hlava) Nástavec AH4 (1/2 čtyřhranná hlava) Nástavec MH4 (1/2 čtyřhranná hlava) Nástavec PT MH4 (1/2 čtyřhranná hlava) Nástavec AX6 (3/4 čtyřhranná hlava) Nástavec AX6 (3/4 čtyřhranná hlava) Technické údaje Technické údaje série 48EA Technické údaje série 48EAE Parametry paměti nástroje 48EA Parametry paměti nástroje 48EAE Servis Opravy nástrojů Záruční opravy ikvidace 57 Strana 5

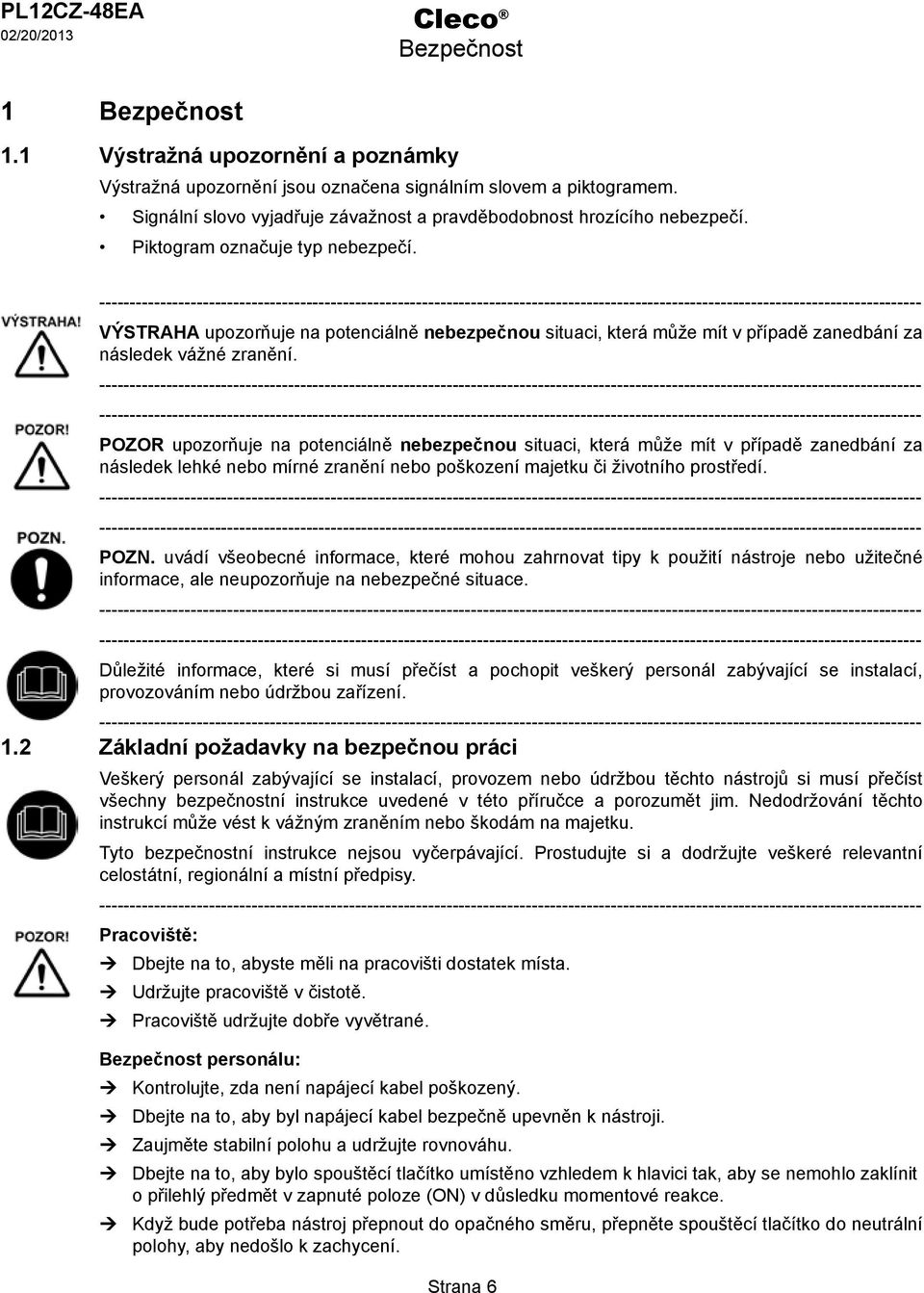

6 P12CZ-48EA Cleco Bezpečnost 1 Bezpečnost 1.1 Výstražná upozornění a poznámky Výstražná upozornění jsou označena signálním slovem a piktogramem. Signální slovo vyjadřuje závažnost a pravděbodobnost hrozícího nebezpečí. Piktogram označuje typ nebezpečí VÝSTRAHA upozorňuje na potenciálně nebezpečnou situaci, která může mít v případě zanedbání za následek vážné zranění POZOR upozorňuje na potenciálně nebezpečnou situaci, která může mít v případě zanedbání za následek lehké nebo mírné zranění nebo poškození majetku či životního prostředí POZN. uvádí všeobecné informace, které mohou zahrnovat tipy k použití nástroje nebo užitečné informace, ale neupozorňuje na nebezpečné situace Důležité informace, které si musí přečíst a pochopit veškerý personál zabývající se instalací, provozováním nebo údržbou zařízení Základní požadavky na bezpečnou práci Veškerý personál zabývající se instalací, provozem nebo údržbou těchto nástrojů si musí přečíst všechny bezpečnostní instrukce uvedené v této příručce a porozumět jim. Nedodržování těchto instrukcí může vést k vážným zraněním nebo škodám na majetku. Tyto bezpečnostní instrukce nejsou vyčerpávající. Prostudujte si a dodržujte veškeré relevantní celostátní, regionální a místní předpisy Pracoviště: Ú Dbejte na to, abyste měli na pracovišti dostatek místa. Ú Udržujte pracoviště v čistotě. Ú Pracoviště udržujte dobře vyvětrané. Bezpečnost personálu: Ú Kontrolujte, zda není napájecí kabel poškozený. Ú Dbejte na to, aby byl napájecí kabel bezpečně upevněn k nástroji. Ú Zaujměte stabilní polohu a udržujte rovnováhu. Ú Dbejte na to, aby bylo spouštěcí tlačítko umístěno vzhledem k hlavici tak, aby se nemohlo zaklínit o přilehlý předmět v zapnuté poloze (ON) v důsledku momentové reakce. Ú Když bude potřeba nástroj přepnout do opačného směru, přepněte spouštěcí tlačítko do neutrální polohy, aby nedošlo k zachycení. Strana 6

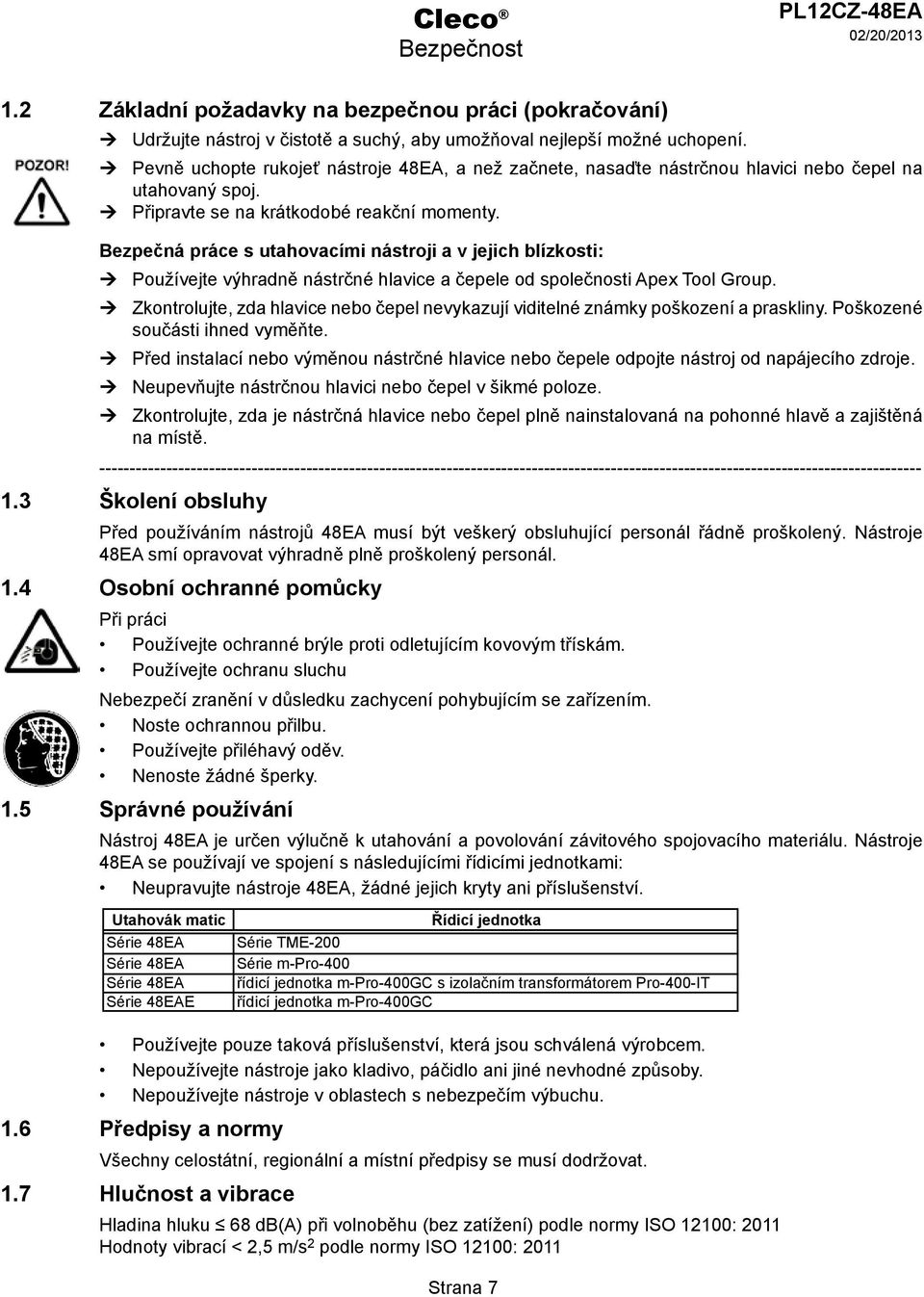

7 Cleco Bezpečnost P12CZ-48EA 1.2 Základní požadavky na bezpečnou práci (pokračování) Ú Udržujte nástroj v čistotě a suchý, aby umožňoval nejlepší možné uchopení. Ú Pevně uchopte rukojeť nástroje 48EA, a než začnete, nasaďte nástrčnou hlavici nebo čepel na utahovaný spoj. Ú Připravte se na krátkodobé reakční momenty. Bezpečná práce s utahovacími nástroji a v jejich blízkosti: Ú Používejte výhradně nástrčné hlavice a čepele od společnosti Apex Tool Group. Ú Zkontrolujte, zda hlavice nebo čepel nevykazují viditelné známky poškození a praskliny. Poškozené součásti ihned vyměňte. Ú Před instalací nebo výměnou nástrčné hlavice nebo čepele odpojte nástroj od napájecího zdroje. Ú Neupevňujte nástrčnou hlavici nebo čepel v šikmé poloze. Ú Zkontrolujte, zda je nástrčná hlavice nebo čepel plně nainstalovaná na pohonné hlavě a zajištěná na místě Školení obsluhy Před používáním nástrojů 48EA musí být veškerý obsluhující personál řádně proškolený. Nástroje 48EA smí opravovat výhradně plně proškolený personál. 1.4 Osobní ochranné pomůcky Při práci Používejte ochranné brýle proti odletujícím kovovým třískám. Používejte ochranu sluchu Nebezpečí zranění v důsledku zachycení pohybujícím se zařízením. Noste ochrannou přilbu. Používejte přiléhavý oděv. Nenoste žádné šperky. 1.5 Správné používání Nástroj 48EA je určen výlučně k utahování a povolování závitového spojovacího materiálu. Nástroje 48EA se používají ve spojení s následujícími řídicími jednotkami: Neupravujte nástroje 48EA, žádné jejich kryty ani příslušenství. Utahovák matic Řídicí jednotka Série 48EA Série TME-200 Série 48EA Série m-pro-400 Série 48EA řídicí jednotka m-pro-400gc s izolačním transformátorem Pro-400-IT Série 48EAE řídicí jednotka m-pro-400gc Používejte pouze taková příslušenství, která jsou schválená výrobcem. Nepoužívejte nástroje jako kladivo, páčidlo ani jiné nevhodné způsoby. Nepoužívejte nástroje v oblastech s nebezpečím výbuchu. 1.6 Předpisy a normy Všechny celostátní, regionální a místní předpisy se musí dodržovat. 1.7 Hlučnost a vibrace Hladina hluku 68 db(a) při volnoběhu (bez zatížení) podle normy ISO 12100: 2011 Hodnoty vibrací < 2,5 m/s 2 podle normy ISO 12100: 2011 Strana 7

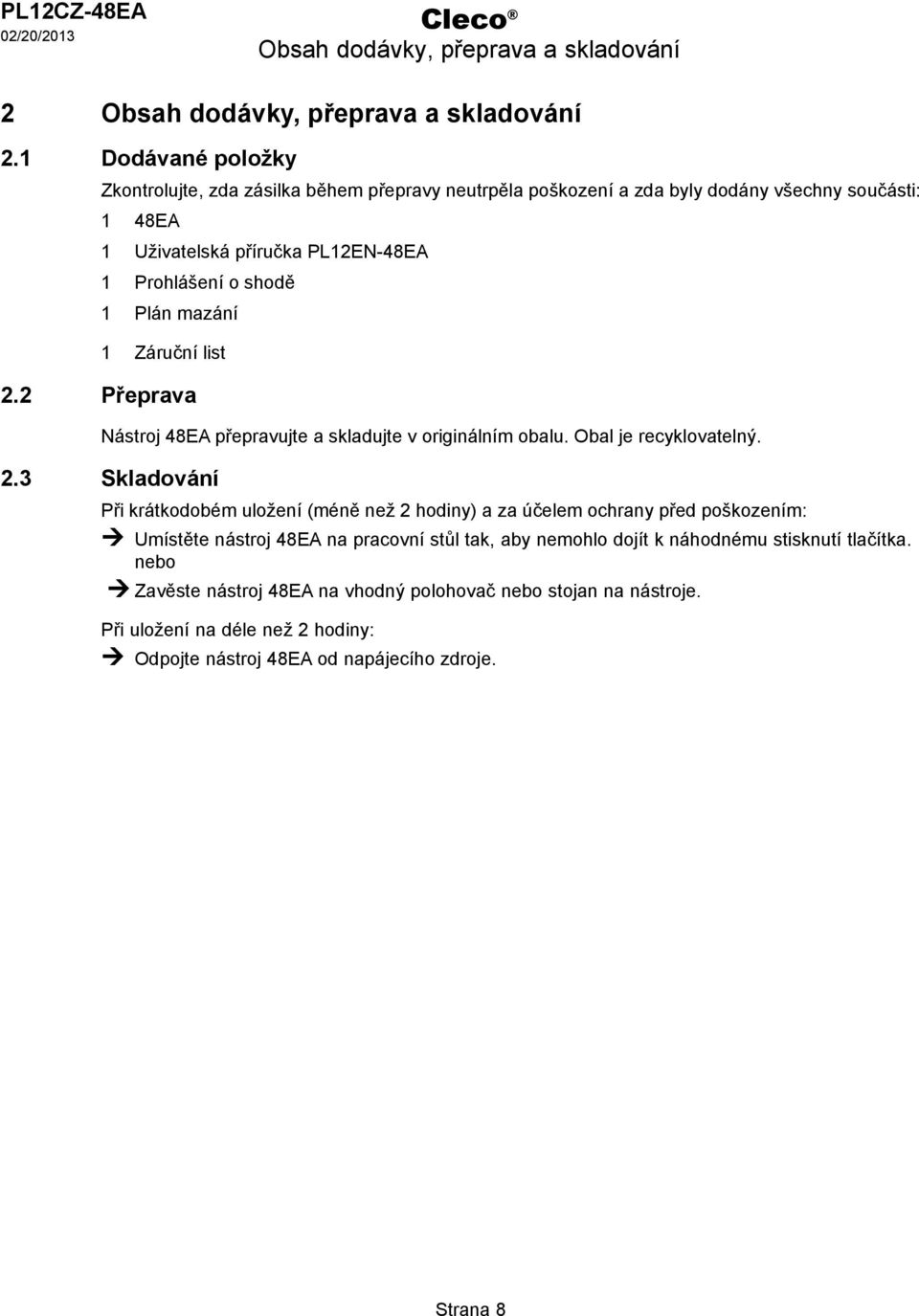

8 P12CZ-48EA Cleco Obsah dodávky, přeprava a skladování 2 Obsah dodávky, přeprava a skladování 2.1 Dodávané položky Zkontrolujte, zda zásilka během přepravy neutrpěla poškození a zda byly dodány všechny součásti: 1 48EA 1 Uživatelská příručka P12EN-48EA 1 Prohlášení o shodě 1 Plán mazání 1 Záruční list 2.2 Přeprava Nástroj 48EA přepravujte a skladujte v originálním obalu. Obal je recyklovatelný. 2.3 Skladování Při krátkodobém uložení (méně než 2 hodiny) a za účelem ochrany před poškozením: Ú Umístěte nástroj 48EA na pracovní stůl tak, aby nemohlo dojít k náhodnému stisknutí tlačítka. nebo Ú Zavěste nástroj 48EA na vhodný polohovač nebo stojan na nástroje. Při uložení na déle než 2 hodiny: Ú Odpojte nástroj 48EA od napájecího zdroje. Strana 8

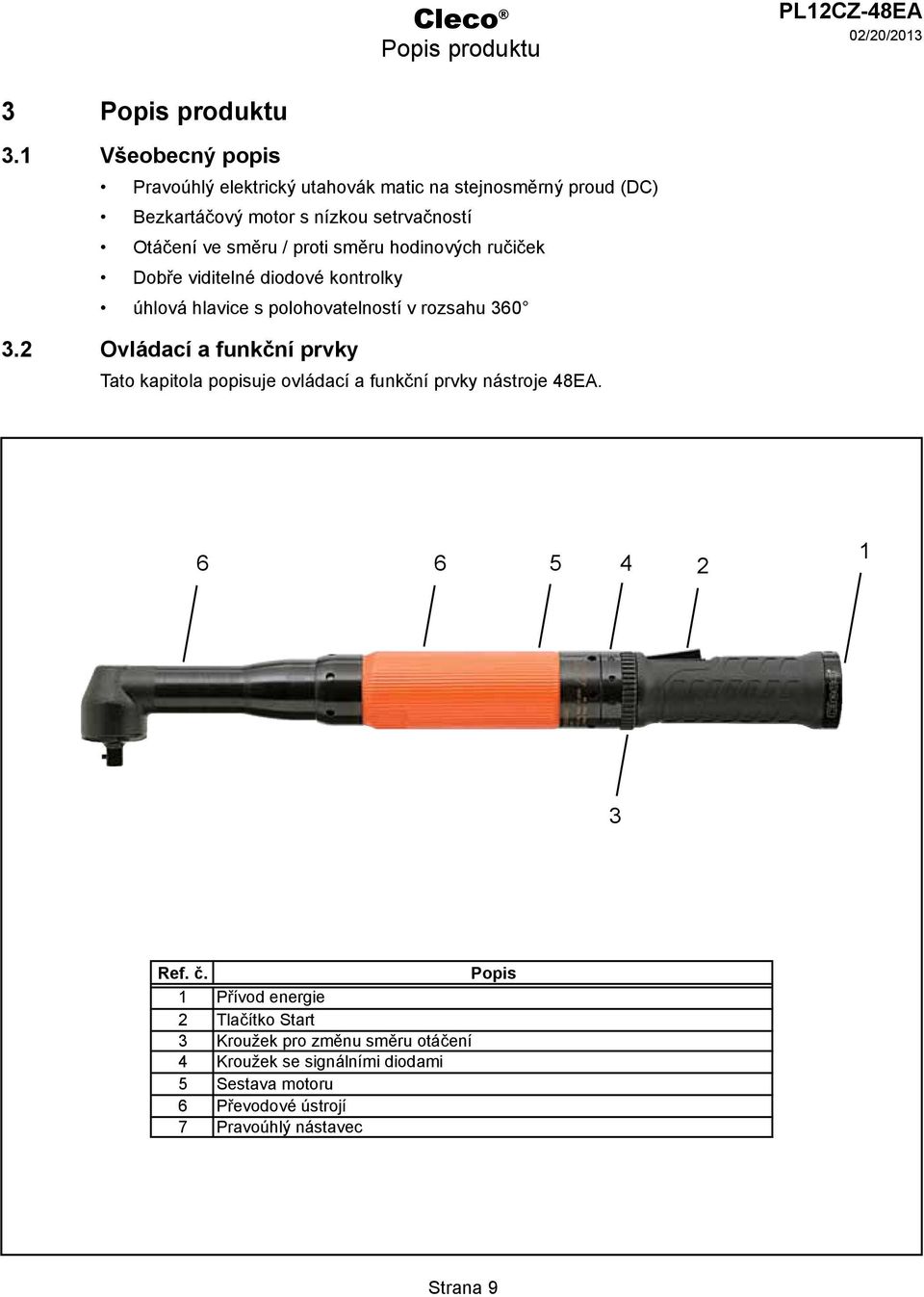

9 Cleco Popis produktu P12CZ-48EA 3 Popis produktu 3.1 Všeobecný popis Pravoúhlý elektrický utahovák matic na stejnosměrný proud (DC) Bezkartáčový motor s nízkou setrvačností Otáčení ve směru / proti směru hodinových ručiček Dobře viditelné diodové kontrolky úhlová hlavice s polohovatelností v rozsahu Ovládací a funkční prvky Tato kapitola popisuje ovládací a funkční prvky nástroje 48EA Ref. č. Popis 1 Přívod energie 2 Tlačítko Start 3 Kroužek pro změnu směru otáčení 4 Kroužek se signálními diodami 5 Sestava motoru 6 Převodové ústrojí 7 Pravoúhlý nástavec Strana 9

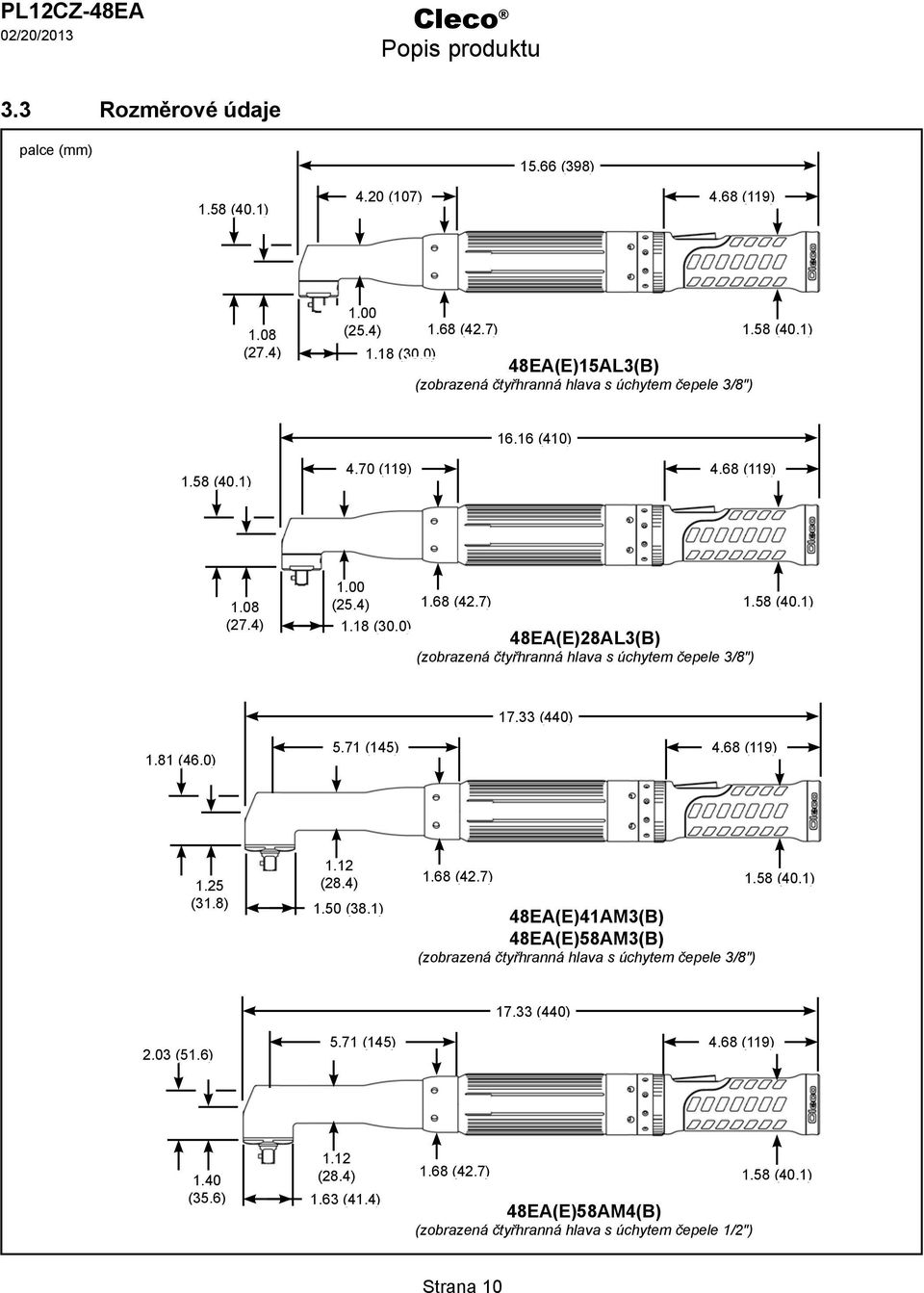

10 P12CZ-48EA Cleco Popis produktu 3.3 Rozměrové údaje palce (mm) (398) 1.58 (40.1) 4.20 (107) 4.68 (119) 1.00 (25.4) 1.08 (27.4) 1.18 (30.0) 1.68 (42.7) 48EA(E)15A3(B) (zobrazená čtyřhranná hlava s úchytem čepele 3/8") 1.58 (40.1) (410) 1.58 (40.1) 4.70 (119) 4.68 (119) (25.4) 1.68 (42.7) 1.58 (40.1) (27.4) 1.18 (30.0) 48EA(E)28A3(B) (zobrazená čtyřhranná hlava s úchytem čepele 3/8") (440) 1.81 (46.0) 5.71 (145) 4.68 (119) (28.4) (31.8) 1.50 (38.1) 1.68 (42.7) 48EA(E)41AM3(B) 48EA(E)58AM3(B) (zobrazená čtyřhranná hlava s úchytem čepele 3/8") 1.58 (40.1) (440) 2.03 (51.6) 5.71 (145) 4.68 (119) (28.4) (35.6) 1.63 (41.4) 1.68 (42.7) 48EA(E)58AM4(B) (zobrazená čtyřhranná hlava s úchytem čepele 1/2") 1.58 (40.1) Strana 10

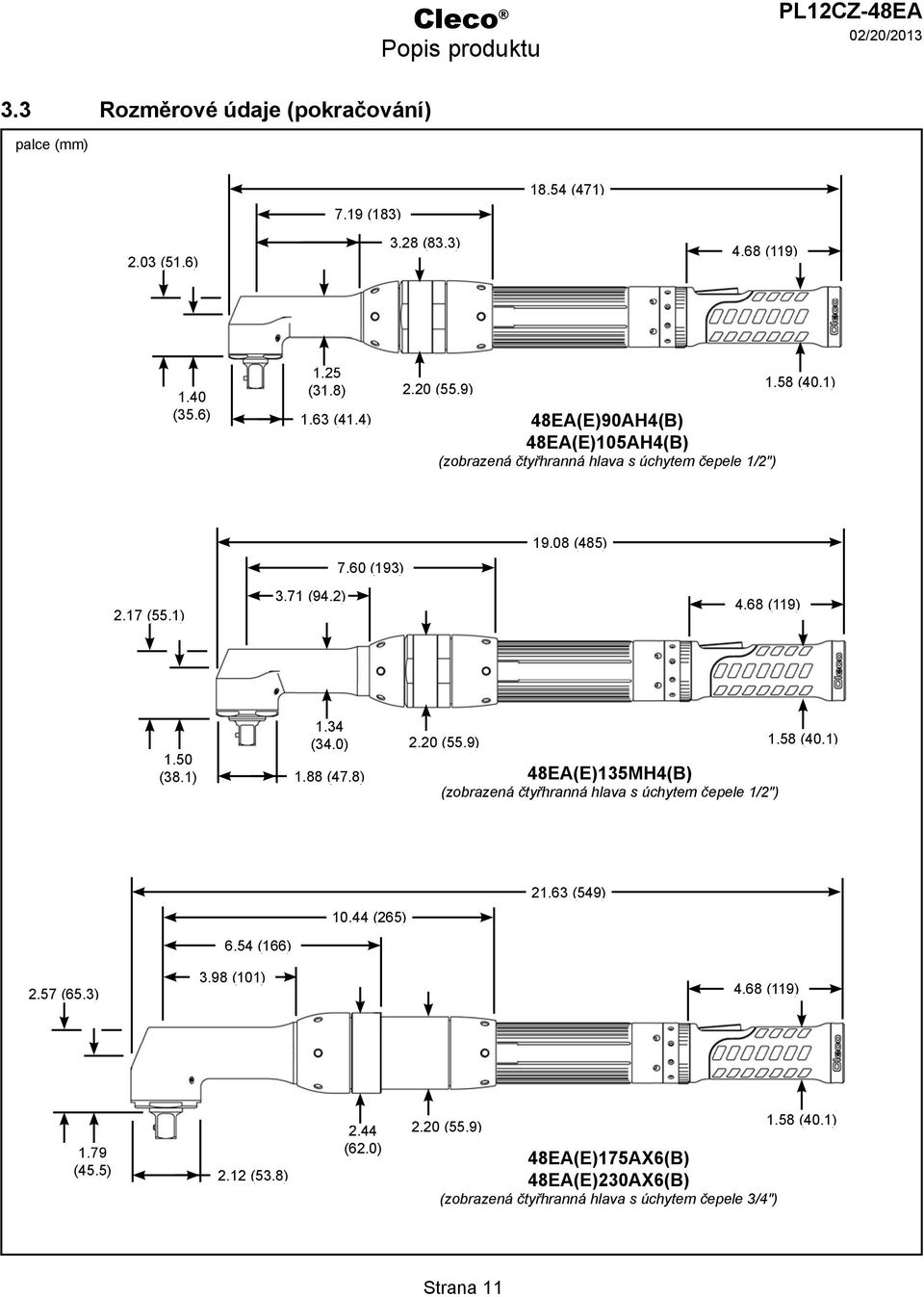

11 Cleco Popis produktu P12CZ-48EA 3.3 Rozměrové údaje (pokračování) palce (mm) 2.03 (51.6) 7.19 (183) 3.28 (83.3) (471) 4.68 (119) (31.8) (35.6) 1.63 (41.4) 2.20 (55.9) 48EA(E)90AH4(B) 48EA(E)105AH4(B) (zobrazená čtyřhranná hlava s úchytem čepele 1/2") 1.58 (40.1) 2.17 (55.1) 3.71 (94.2) 7.60 (193) (485) 4.68 (119) 1.34 (34.0) 1.50 (38.1) 1.88 (47.8) 2.20 (55.9) 48EA(E)135MH4(B) (zobrazená čtyřhranná hlava s úchytem čepele 1/2") 1.58 (40.1) 6.54 (166) (265) (549) 2.57 (65.3) 3.98 (101) 4.68 (119) 1.79 (45.5) 2.12 (53.8) 2.44 (62.0) 2.20 (55.9) 48EA(E)175AX6(B) 48EA(E)230AX6(B) (zobrazená čtyřhranná hlava s úchytem čepele 3/4") 1.58 (40.1) Strana 11

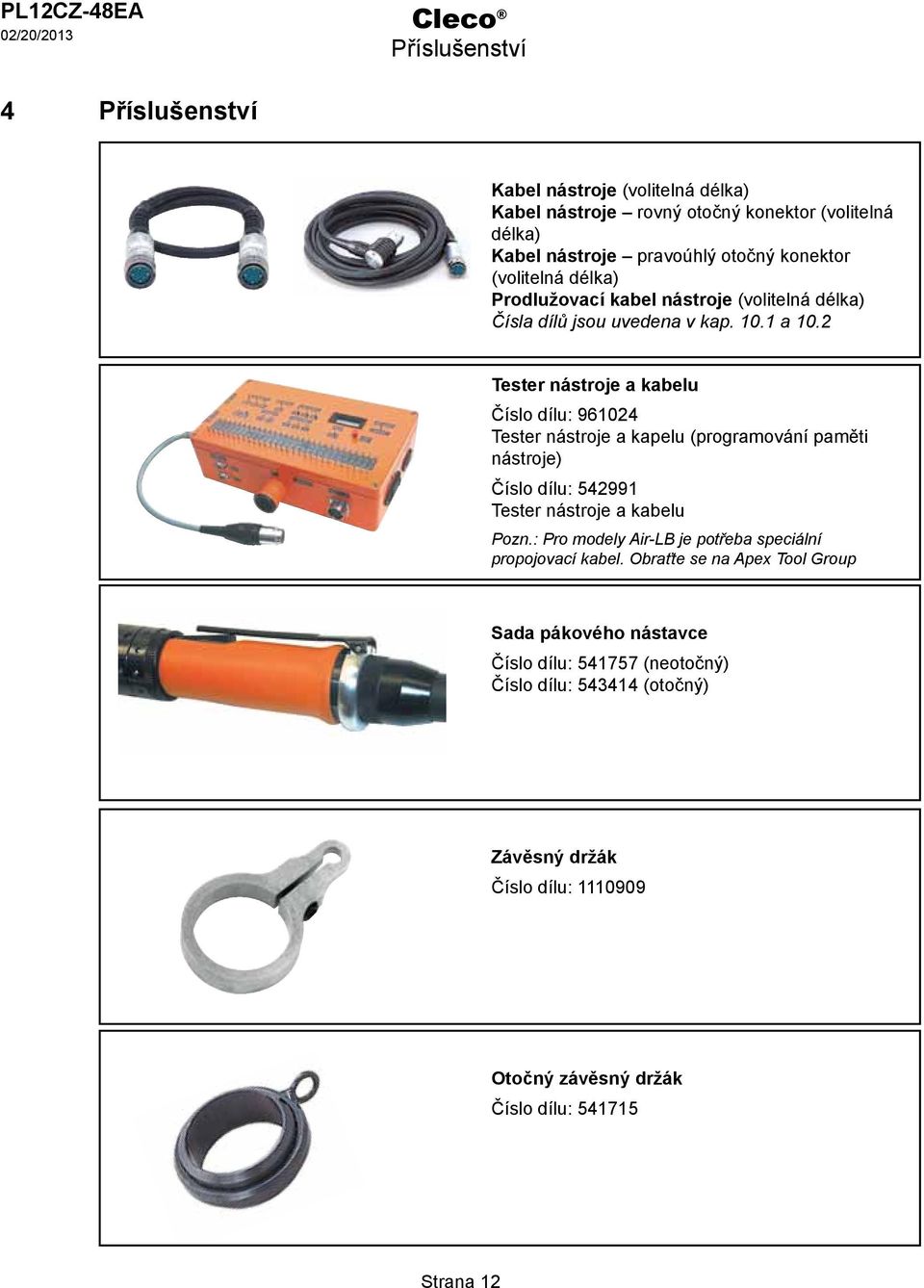

12 P12CZ-48EA Cleco Příslušenství 4 Příslušenství Kabel nástroje (volitelná délka) Kabel nástroje rovný otočný konektor (volitelná délka) Kabel nástroje pravoúhlý otočný konektor (volitelná délka) Prodlužovací kabel nástroje (volitelná délka) Čísla dílů jsou uvedena v kap a 10.2 Tester nástroje a kabelu Číslo dílu: Tester nástroje a kapelu (programování paměti nástroje) Číslo dílu: Tester nástroje a kabelu Pozn.: Pro modely Air-B je potřeba speciální propojovací kabel. Obraťte se na Apex Tool Group Sada pákového nástavce Číslo dílu: (neotočný) Číslo dílu: (otočný) Závěsný držák Číslo dílu: Otočný závěsný držák Číslo dílu: Strana 12

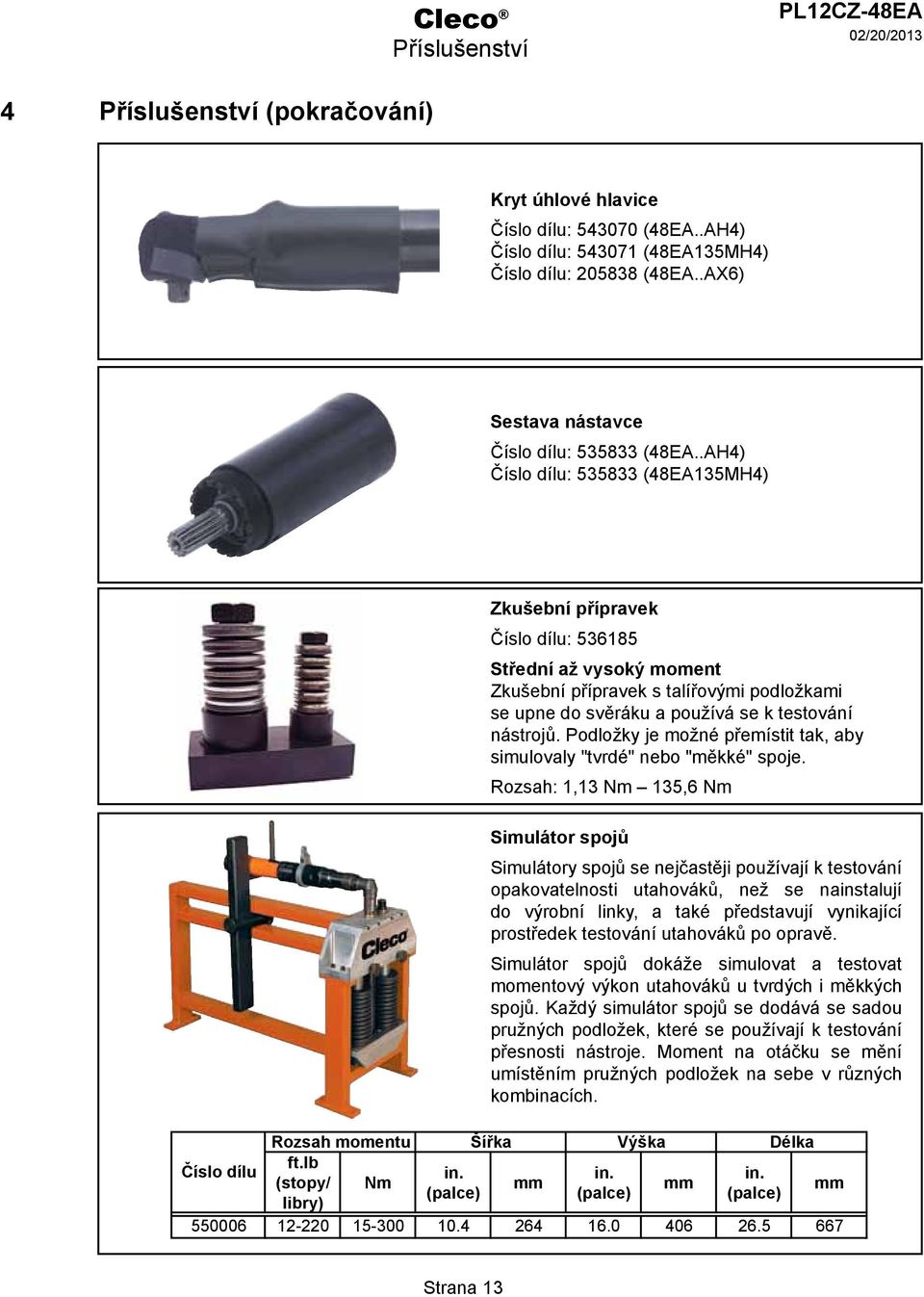

13 Cleco Příslušenství P12CZ-48EA 4 Příslušenství (pokračování) Kryt úhlové hlavice Číslo dílu: (48EA..AH4) Číslo dílu: (48EA135MH4) Číslo dílu: (48EA..AX6) Sestava nástavce Číslo dílu: (48EA..AH4) Číslo dílu: (48EA135MH4) Číslo dílu Zkušební přípravek Číslo dílu: Střední až vysoký moment Zkušební přípravek s talířovými podložkami se upne do svěráku a používá se k testování nástrojů. Podložky je možné přemístit tak, aby simulovaly "tvrdé" nebo "měkké" spoje. Rozsah: 1,13 Nm 135,6 Nm Simulátor spojů Simulátory spojů se nejčastěji používají k testování opakovatelnosti utahováků, než se nainstalují do výrobní linky, a také představují vynikající prostředek testování utahováků po opravě. Simulátor spojů dokáže simulovat a testovat momentový výkon utahováků u tvrdých i měkkých spojů. Každý simulátor spojů se dodává se sadou pružných podložek, které se používají k testování přesnosti nástroje. Moment na otáčku se mění umístěním pružných podložek na sebe v různých kombinacích. Rozsah momentu Šířka Výška ft.lb in. in. (stopy/ Nm mm mm (palce) (palce) libry) in. (palce) Délka mm Strana 13

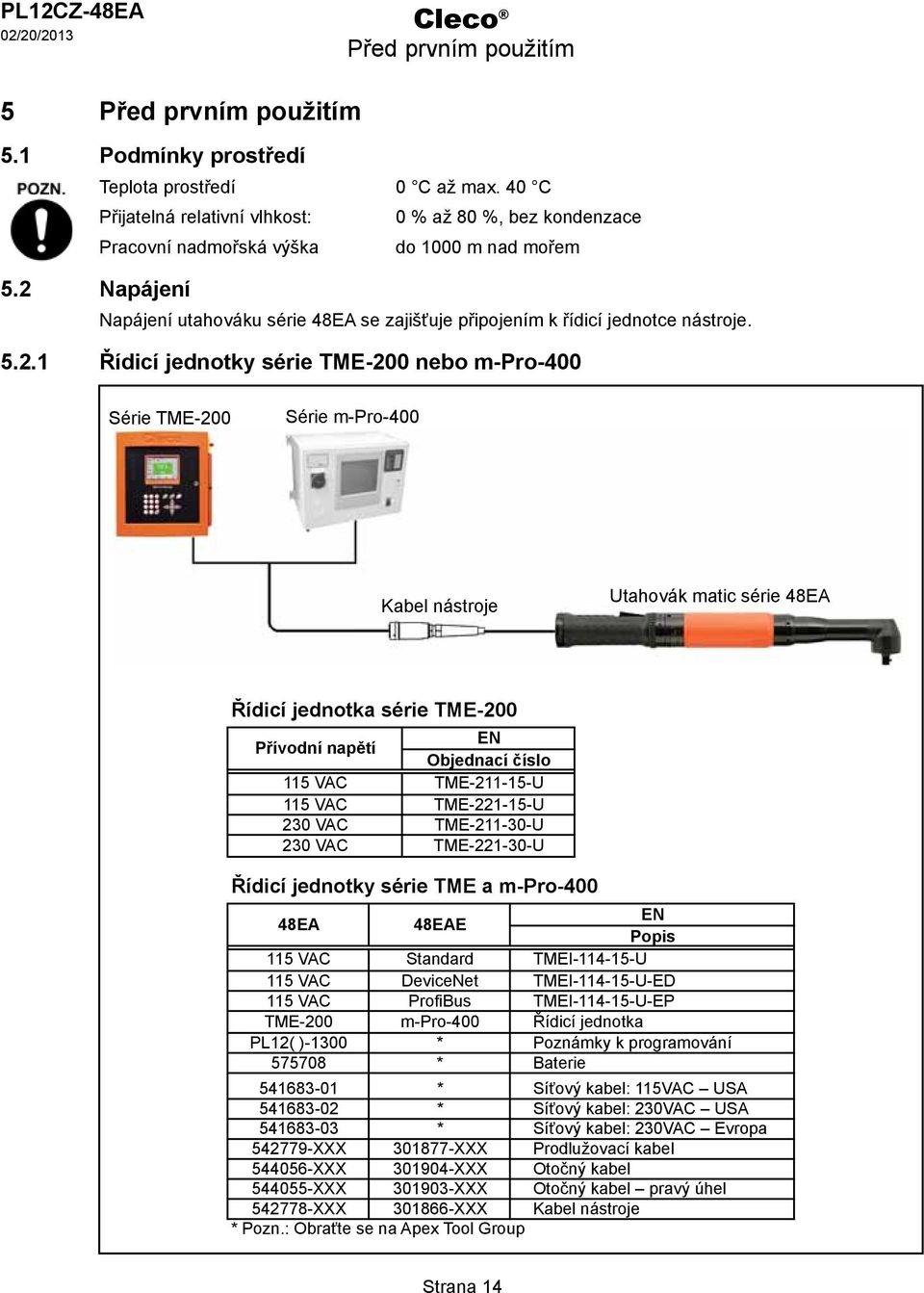

14 P12CZ-48EA Cleco Před prvním použitím 5 Před prvním použitím 5.1 Podmínky prostředí Teplota prostředí 0 C až max. 40 C Přijatelná relativní vlhkost: 0 % až 80 %, bez kondenzace Pracovní nadmořská výška do 1000 m nad mořem 5.2 Napájení Napájení utahováku série 48EA se zajišťuje připojením k řídicí jednotce nástroje Řídicí jednotky série TME-200 nebo m-pro-400 Série TME-200 Série m-pro-400 Kabel nástroje Utahovák matic série 48EA Řídicí jednotka série TME-200 Přívodní napětí EN Objednací číslo 115 VAC TME U 115 VAC TME U 230 VAC TME U 230 VAC TME U Řídicí jednotky série TME a m-pro EA 48EAE EN Popis 115 VAC Standard TMEI U 115 VAC DeviceNet TMEI U-ED 115 VAC ProfiBus TMEI U-EP TME-200 m-pro-400 Řídicí jednotka P12( )-1300 * Poznámky k programování * Baterie * Síťový kabel: 115VAC USA * Síťový kabel: 230VAC USA * Síťový kabel: 230VAC Evropa XXX XXX Prodlužovací kabel XXX XXX Otočný kabel XXX XXX Otočný kabel pravý úhel XXX XXX Kabel nástroje * Pozn.: Obraťte se na Apex Tool Group Strana 14

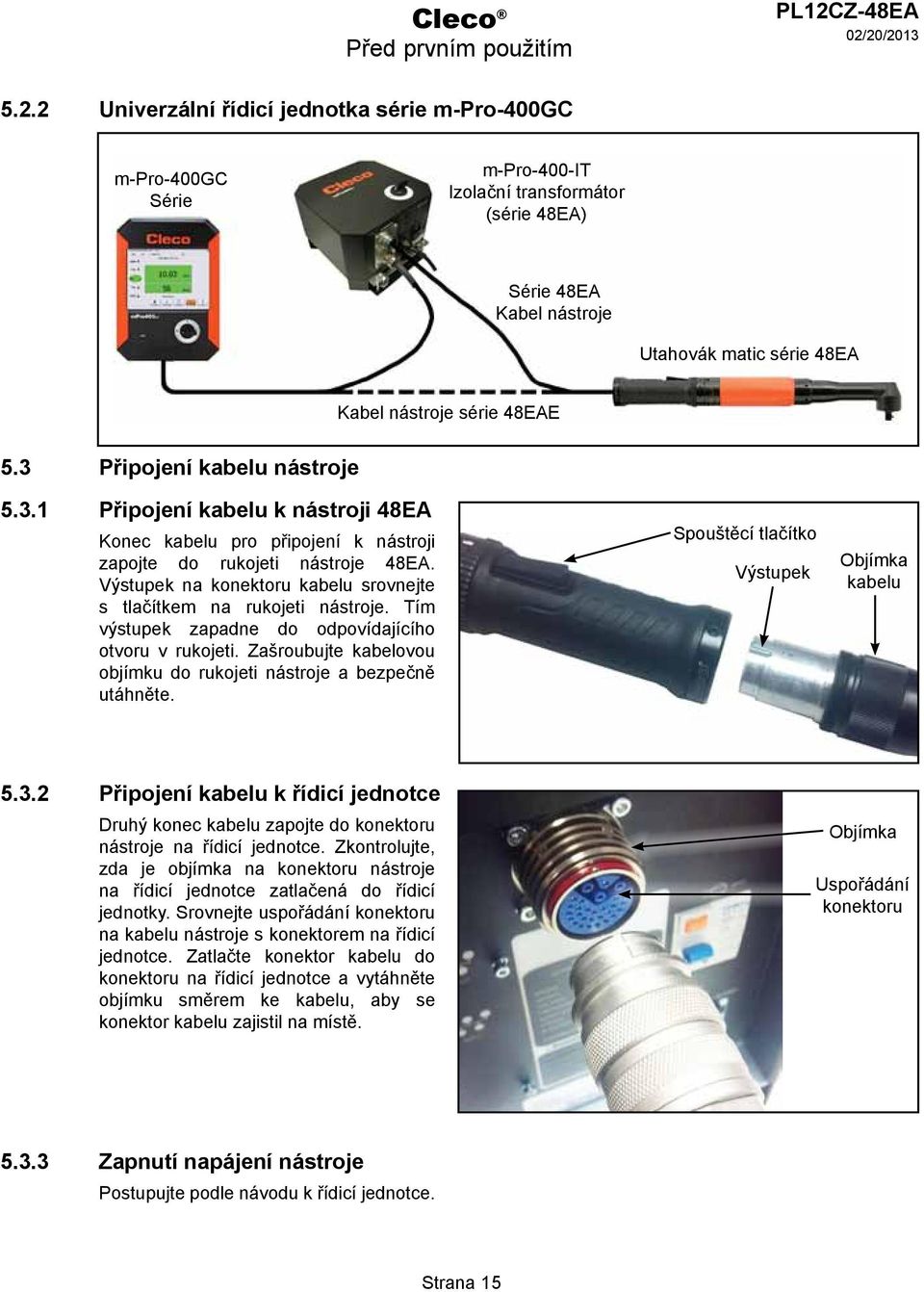

15 Cleco Před prvním použitím P12CZ-48EA Univerzální řídicí jednotka série m-pro-400gc m-pro-400gc Série m-pro-400-it Izolační transformátor (série 48EA) Série 48EA Kabel nástroje Utahovák matic série 48EA Kabel nástroje série 48EAE 5.3 Připojení kabelu nástroje Připojení kabelu k nástroji 48EA Konec kabelu pro připojení k nástroji zapojte do rukojeti nástroje 48EA. Výstupek na konektoru kabelu srovnejte s tlačítkem na rukojeti nástroje. Tím výstupek zapadne do odpovídajícího otvoru v rukojeti. Zašroubujte kabelovou objímku do rukojeti nástroje a bezpečně utáhněte. Spouštěcí tlačítko Výstupek Objímka kabelu Připojení kabelu k řídicí jednotce Druhý konec kabelu zapojte do konektoru nástroje na řídicí jednotce. Zkontrolujte, zda je objímka na konektoru nástroje na řídicí jednotce zatlačená do řídicí jednotky. Srovnejte uspořádání konektoru na kabelu nástroje s konektorem na řídicí jednotce. Zatlačte konektor kabelu do konektoru na řídicí jednotce a vytáhněte objímku směrem ke kabelu, aby se konektor kabelu zajistil na místě. Objímka Uspořádání konektoru Zapnutí napájení nástroje Postupujte podle návodu k řídicí jednotce. Strana 15

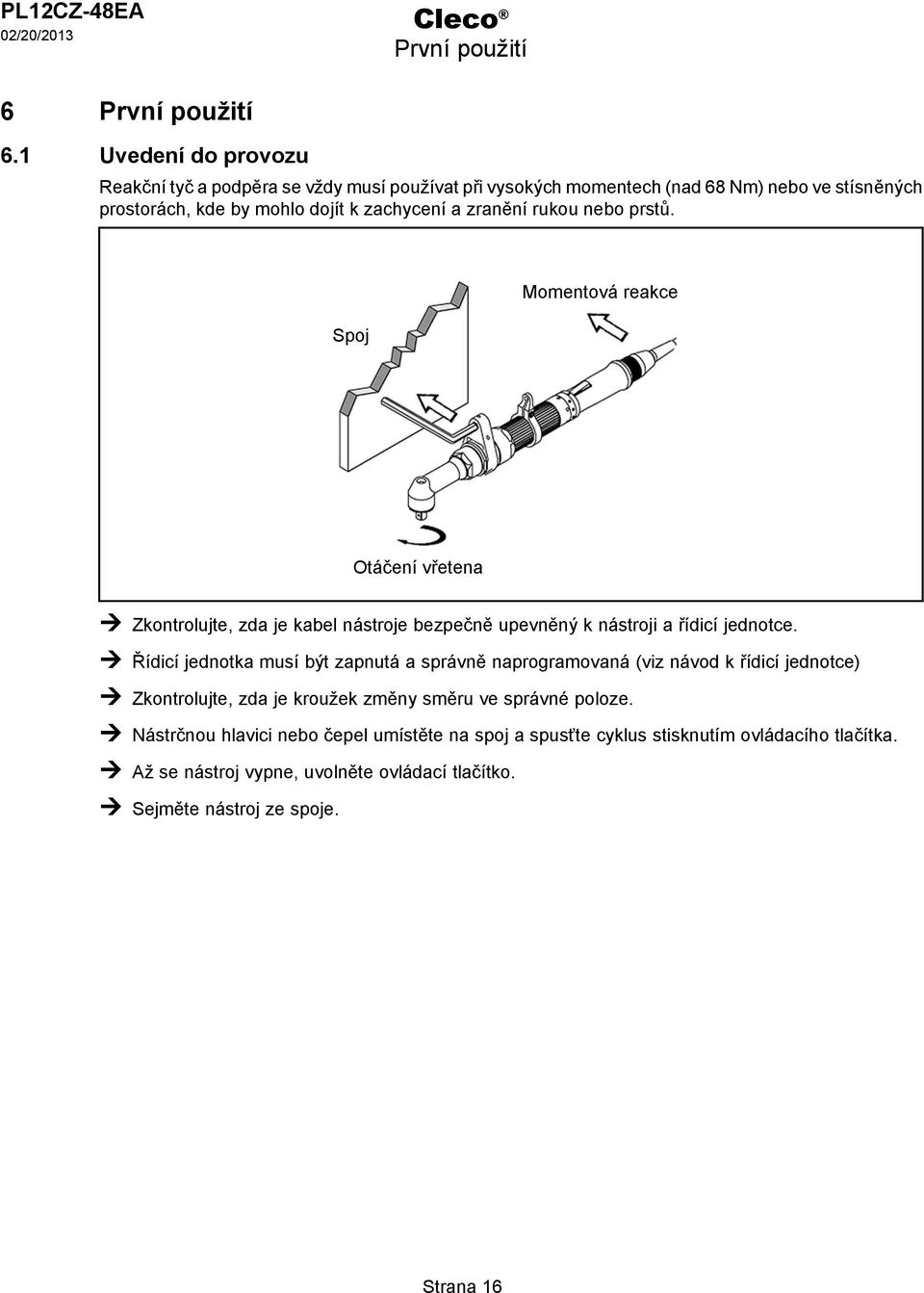

16 P12CZ-48EA Cleco První použití 6 První použití 6.1 Uvedení do provozu Reakční tyč a podpěra se vždy musí používat při vysokých momentech (nad 68 Nm) nebo ve stísněných prostorách, kde by mohlo dojít k zachycení a zranění rukou nebo prstů. Spoj Momentová reakce Otáčení vřetena Ú Zkontrolujte, zda je kabel nástroje bezpečně upevněný k nástroji a řídicí jednotce. Ú Řídicí jednotka musí být zapnutá a správně naprogramovaná (viz návod k řídicí jednotce) Ú Zkontrolujte, zda je kroužek změny směru ve správné poloze. Ú Nástrčnou hlavici nebo čepel umístěte na spoj a spusťte cyklus stisknutím ovládacího tlačítka. Ú Až se nástroj vypne, uvolněte ovládací tlačítko. Ú Sejměte nástroj ze spoje. Strana 16

17 Cleco Problémy a řešení P12CZ-48EA 7 Problémy a řešení Závada Možné příčiny Nápravné opatření Vadné spouštěcí tlačítko Ú Vyměňte spouštěcí tlačítko. Nejsou naprogramované žádné otáčky (ot./min). Ú Naprogramujte otáčky pro všechny aktivní fáze. Nástroj nejde spustit. Řídicí jednotka čeká na aktivaci nástroje Proveďte zapojení aktivace nástroje nebo funkci Ú (Tool Enable). aktivace nástroje vypněte, pokud ji nepotřebujete. Vadný kabel Ú Vyměňte nebo opravte kabel. Ohnuté kolíčky konektoru kabelu nebo nástroje Ú Narovnejte kolíčky nebo vyměňte vadný konektor. Pro směr dozadu nejsou naprogramované žádné otáčky. Ú Zadejte otáčky (ot./min) pro směr dozadu. Nástroj běží dopředu, ale ne dozadu. Nástroj se vypíná při požadovaném momentu, ale nehlásí žádný úhel. Nástroj se vypíná předčasně. Nástroj nechce měnit otáčky. Když se reverzační kroužek/přepínač přepne do opačného směru, všechny kontrolky na nástroji začnou blikat. Výstražné hlášení na obrazovce RUN (chod) hlásí "Chyba odchylky převodníku". Na obrazovce RUN se objevuje hlášení "Nástroj není připojený". Moment hlášený řídicí jednotkou nedosahuje momentu hlášeného externím převodníkem. Kabel nástroje nesedí do rukojeti nástroje. Vadný přepínač směru Ú Vyměňte sestavu spouštěcího tlačítka / přepínače směru. Vadný kabel Ú Vyměňte nebo opravte kabel. Ohnuté kolíčky konektoru kabelu nebo nástroje Ú Narovnejte kolíčky nebo vyměňte vadný konektor. imitní hodnota úhlu je nastavená příliš vysoko. Obsluha uvolňuje spouštěcí tlačítko dříve, Ú než řídicí jednotka nástroj zastaví. Doba cyklu překračuje výchozí hodnotu 10 Ú vteřin. Nástroj dosáhl horního limitu úhlu před dosažením cílového momentu. Otáčky jsou ve všech relevantních fázích stejné. Toto je normální funkce nastavená ve výchozích parametrech. Pokud kontrolky nebudou blikat při otáčení nástroje vzad, není zaškrtnuté políčko "Blikání kontrolek při otáčení vzad". Převodník nástroje se nevrací do stavu nulového momentu. Vadné zapojení v nástroji nebo kabel Řídicí jednotka "nevidí" nástroj kvůli vadnému kabelu. Je třeba upravit faktor kalibrace momentu v Nastaveních nástroje v menu TOO SETUP (instalace nástroje). Na nástroj byla nainstalována uživatelská hlavice a nástroj potřebuje aktualizovat informace v paměti. Nesprávný kabel. Nástroje používané s univerzální řídicí jednotkou (Global) používají konektor Air-lb, který má jiný kryt vnitřního průměru v nástroji než předchozí kryty konektorů typu Matrix. Ú Ú Ú Ú Ú Ú Ú Ú Ú Ú Ú Upravte program utahování tak, aby obsahoval nižší limitní hodnotu úhlu. Zkontrolujte, zda obsluha drží spouštěcí tlačítko stisknuté během celého cyklu. Zvyšte hodnotu časovače cyklu, aby byla vyšší než požadovaná doba cyklu. Zkontrolujte, zda jsou v utahovacím programu správně nastavené hodnoty cílového momentu a horního limitu úhlu. Pokud jsou parametry správné, zjistěte, zda se v sestavě nezměnilo něco, co by mohlo způsobit nesprávný vztah momentu/úhlu. Zkontrolujte, zda jsou v aktuálně používaných fázích správně nastavené otáčky a přechodové body. Zkontrolujte volby v menu ADVANCED (pokročilá nastavení) na záložce Tool Settings (nastavení nástroje). Převodník byl přetížený a potřebuje vyměnit. Zkontrolujte, zda bude chyba přetrvávat i při použití nástroje s jiným kabelem. Odchylku převodníku a napětí plného rozsahu můžete zkontrolovat v menu DIAGNOSTICS (diagnostika). Zkontrolujte, zda byl nástroj přijatý na obrazovce TOO SETUP. Než přijmete nástroj, mělo by se na obrazovce přehledu nástrojů zobrazit hlášení "Vyžaduje přijetí uživatelem". Až budete přecházet do Nastavení nástroje za účelem přijetí nástroje, zkontrolujte, zda máte zvýrazněný správný nástroj. Vyměňte nebo opravte kabel. Upravte faktor kalibrace momentu pomocí následujícího vzorce: Nový kalibrační faktor = (externí údaj / údaj nástroje) x stávající faktor kalibrace momentu Paměť nástroje se musí naprogramovat na nový nástavec. Použijte správný kabel pro aktuálně používaný nástroj. Strana 17

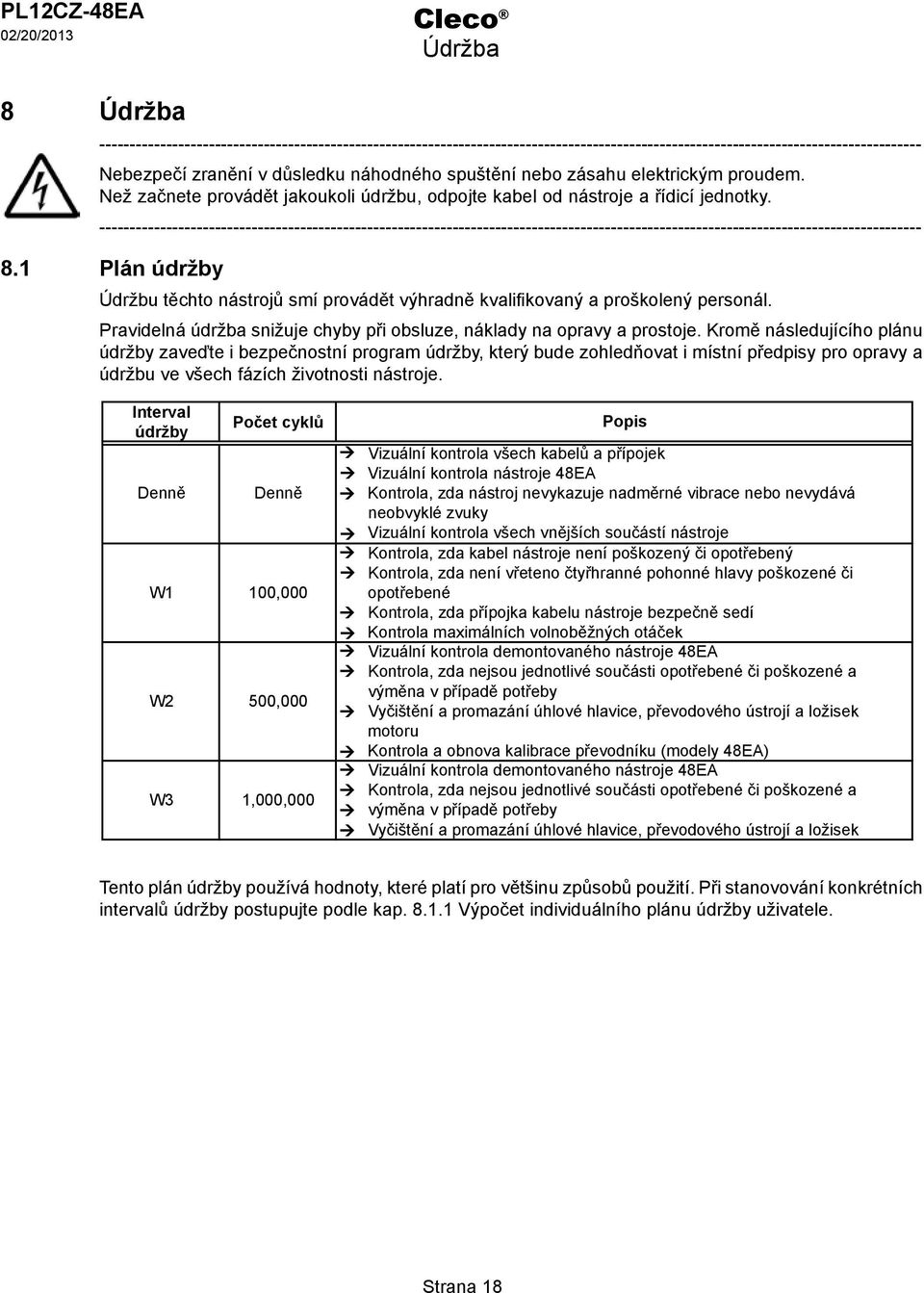

18 P12CZ-48EA Cleco Údržba 8 Údržba Nebezpečí zranění v důsledku náhodného spuštění nebo zásahu elektrickým proudem. Než začnete provádět jakoukoli údržbu, odpojte kabel od nástroje a řídicí jednotky Plán údržby Údržbu těchto nástrojů smí provádět výhradně kvalifikovaný a proškolený personál. Pravidelná údržba snižuje chyby při obsluze, náklady na opravy a prostoje. Kromě následujícího plánu údržby zaveďte i bezpečnostní program údržby, který bude zohledňovat i místní předpisy pro opravy a údržbu ve všech fázích životnosti nástroje. Interval údržby Denně Počet cyklů Denně W1 100,000 W2 500,000 W3 1,000,000 Ú Ú Ú Ú Ú Ú Ú Ú Ú Ú Popis Vizuální kontrola všech kabelů a přípojek Vizuální kontrola nástroje 48EA Kontrola, zda nástroj nevykazuje nadměrné vibrace nebo nevydává neobvyklé zvuky Vizuální kontrola všech vnějších součástí nástroje Kontrola, zda kabel nástroje není poškozený či opotřebený Kontrola, zda není vřeteno čtyřhranné pohonné hlavy poškozené či opotřebené Kontrola, zda přípojka kabelu nástroje bezpečně sedí Kontrola maximálních volnoběžných otáček Vizuální kontrola demontovaného nástroje 48EA Kontrola, zda nejsou jednotlivé součásti opotřebené či poškozené a výměna v případě potřeby Ú Vyčištění a promazání úhlové hlavice, převodového ústrojí a ložisek motoru Ú Kontrola a obnova kalibrace převodníku (modely 48EA) Ú Vizuální kontrola demontovaného nástroje 48EA Ú Kontrola, zda nejsou jednotlivé součásti opotřebené či poškozené a Ú výměna v případě potřeby Ú Vyčištění a promazání úhlové hlavice, převodového ústrojí a ložisek Tento plán údržby používá hodnoty, které platí pro většinu způsobů použití. Při stanovování konkrétních intervalů údržby postupujte podle kap Výpočet individuálního plánu údržby uživatele. Strana 18

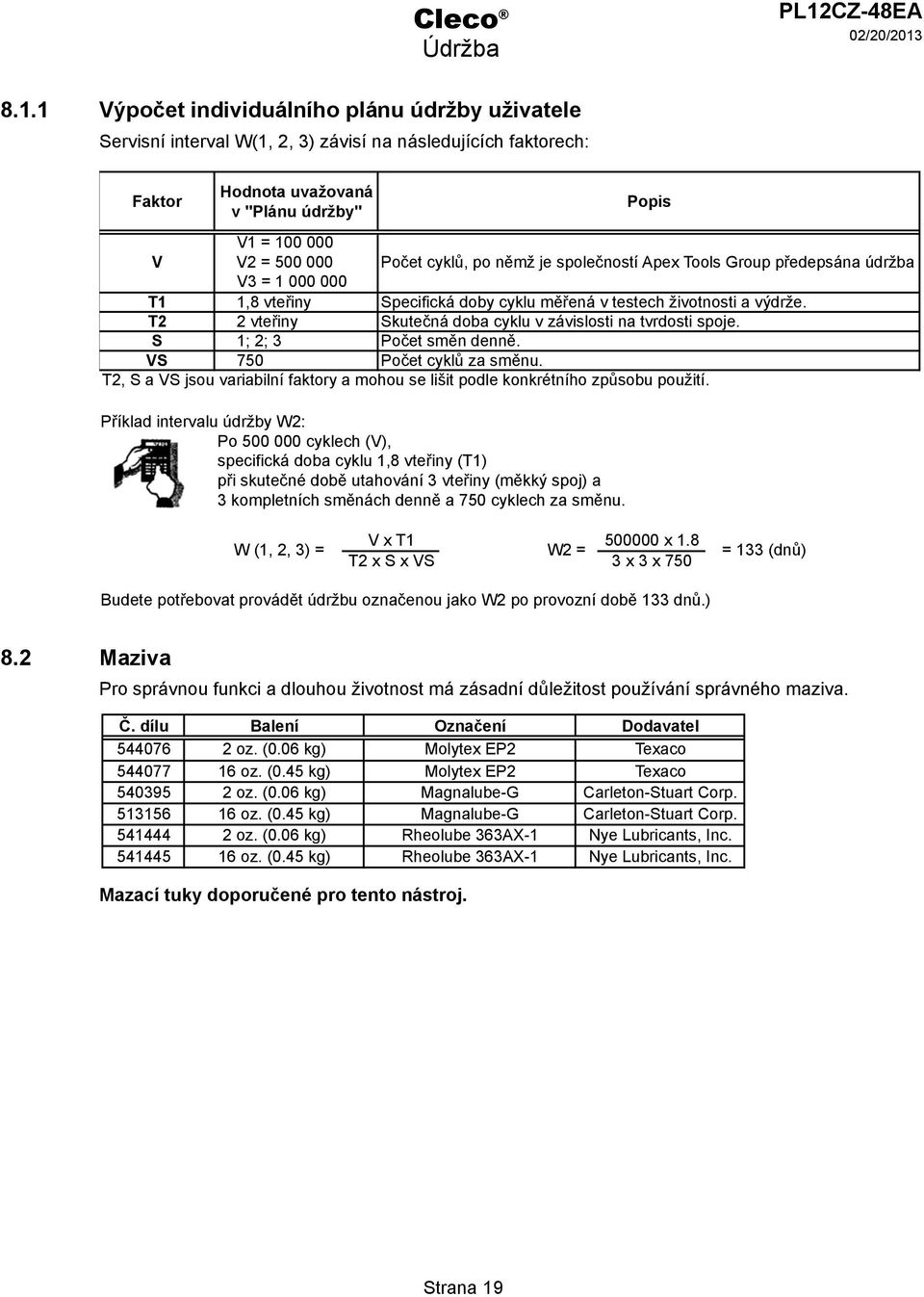

19 Cleco Údržba P12CZ-48EA Výpočet individuálního plánu údržby uživatele Servisní interval W(1, 2, 3) závisí na následujících faktorech: Faktor Hodnota uvažovaná v "Plánu údržby" Příklad intervalu údržby W2: Po cyklech (V), specifická doba cyklu 1,8 vteřiny (T1) při skutečné době utahování 3 vteřiny (měkký spoj) a 3 kompletních směnách denně a 750 cyklech za směnu. Popis V V1 = V2 = Počet cyklů, po němž je společností Apex Tools Group předepsána údržba V3 = T1 1,8 vteřiny Specifická doby cyklu měřená v testech životnosti a výdrže. T2 2 vteřiny Skutečná doba cyklu v závislosti na tvrdosti spoje. S 1; 2; 3 Počet směn denně. VS 750 Počet cyklů za směnu. T2, S a VS jsou variabilní faktory a mohou se lišit podle konkrétního způsobu použití. V x T x 1.8 W (1, 2, 3) = W2 = = 133 (dnů) T2 x S x VS 3 x 3 x 750 Budete potřebovat provádět údržbu označenou jako W2 po provozní době 133 dnů.) 8.2 Maziva Pro správnou funkci a dlouhou životnost má zásadní důležitost používání správného maziva. Č. dílu Balení Označení Dodavatel oz. (0.06 kg) Molytex EP2 Texaco oz. (0.45 kg) Molytex EP2 Texaco oz. (0.06 kg) Magnalube-G Carleton-Stuart Corp oz. (0.45 kg) Magnalube-G Carleton-Stuart Corp oz. (0.06 kg) Rheolube 363AX-1 Nye ubricants, Inc oz. (0.45 kg) Rheolube 363AX-1 Nye ubricants, Inc. Mazací tuky doporučené pro tento nástroj. Strana 19

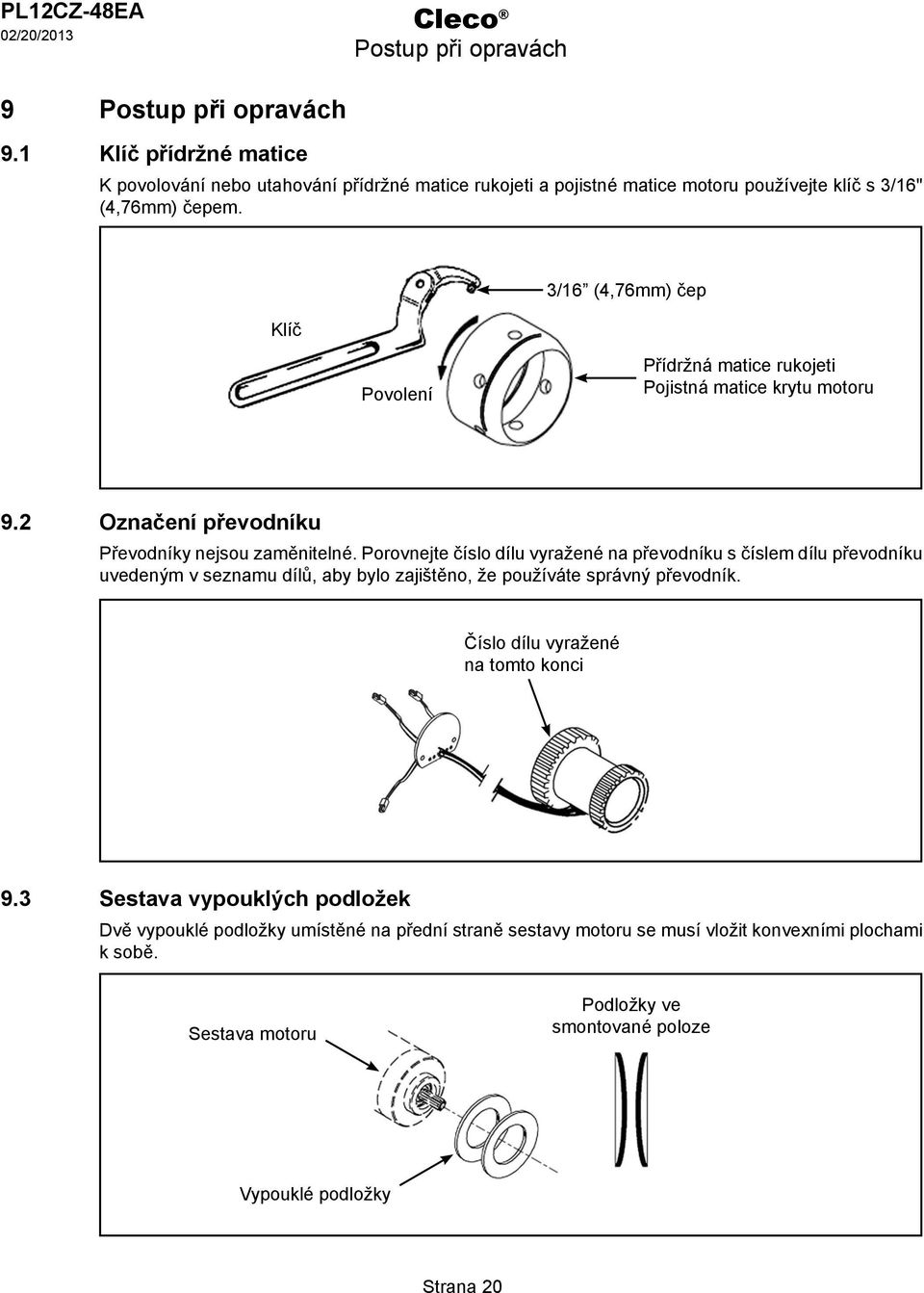

20 P12CZ-48EA Cleco Postup při opravách 9 Postup při opravách 9.1 Klíč přídržné matice K povolování nebo utahování přídržné matice rukojeti a pojistné matice motoru používejte klíč s 3/16" (4,76mm) čepem. Klíč 3/16 (4,76mm) čep Povolení Přídržná matice rukojeti Pojistná matice krytu motoru 9.2 Označení převodníku Převodníky nejsou zaměnitelné. Porovnejte číslo dílu vyražené na převodníku s číslem dílu převodníku uvedeným v seznamu dílů, aby bylo zajištěno, že používáte správný převodník. Číslo dílu vyražené na tomto konci 9.3 Sestava vypouklých podložek Dvě vypouklé podložky umístěné na přední straně sestavy motoru se musí vložit konvexními plochami k sobě. Sestava motoru Podložky ve smontované poloze Vypouklé podložky Strana 20

21 Cleco Postup při opravách P12CZ-48EA 9.4 Sestava přídržného kroužku Přídržný kroužek se musí namontovat do krytu motoru podle obrázku. Modely: 48EA(E)15 48EA(E)28 48EA(E)41 48EA(E058 Kryt motoru Přídržný kroužek Kryt motoru Mezera přídržného kroužku 9.5 Mazání převodového ústrojí K mazání součástí převodového ústrojí používejte mazací tuk doporučený na stránkách seznamu součástí převodového ústrojí. NEPOUŽÍVEJTE JINÉ MAZACÍ TUKY Vložená ozubená kolečka Mazací tuk Mazací tuk Pastorková ozubená kolečka Kroužková ozubená kolečka 9.6 Mazání úhlové hlavice K mazání součástí úhlové hlavice používejte mazací tuk doporučený na stránkách seznamu součástí úhlové hlavice. NEPOUŽÍVEJTE JINÉ MAZACÍ TUKY Pastorková ozubená kolečka Mazací tuk ožiska Mazací tuk Zkosená ozubená kolečka Strana 21

22 P12CZ-48EA Cleco 10.1 Rukojeť série 48EA konektor nástroje Matrix ,64 cm.lb (20-25 Nm) ,40 cm.lb (34-41 Nm) 16 Modely 48EA15(---) 48EA28(---) 48EA41(---) 48EA58(---) 48EA90(---) 48EA105(---) 48EA135(---) 48EA175(---) 48EA230(---) Černý konektor (4 kolíčky) Červený konektor (4 kolíčky) Povolení ,20 cm.lb (47-54 Nm) octite 242/243 na rukojeť ,60 mm.lb (1,1-1,6 Nm) Strana 22

23 Cleco P12CZ-48EA 10.1 Rukojeť série 48EA konektor nástroje Matrix Ref. č. Číslo # X Čep spínače Pružina spínače 3 B159V 1 3 Závrtný šroub # W Pojistná podložka Čep krytu PT 1 3 Ocelová kulička 3/16" O-kroužek 8 F Spouštěcí tlačítko (spínač) Svorka pružiny spínače Pružina reverzace Pružina přepínání dopředu/vzad 12 F Spínač spouštění / chodu vzad Držák spínače Rukojeť Objímka rukojeti Objímka konektoru Kroužek pro změnu směru otáčení Sestava lehkého kroužku Přídržná matice rukojeti O-kroužek Kabel nástroje (volitelná délka) M 1metrový kabel M 2metrový kabel M 3metrový kabel M 6metrový kabel M 8metrový kabel M 10metrový kabel M 15metrový kabel M 50metrový kabel Rovný otočný kabel (volitelná délka) M 1metrový kabel M 2metrový kabel M 3metrový kabel M 1 6metrový kabel M 8metrový kabel M 10metrový kabel M 15metrový kabel Úhlový otočný kabel (volitelná délka) M 1metrový kabel M 2metrový kabel M 3metrový kabel M 1 6metrový kabel M 8metrový kabel M 10metrový kabel M 15metrový kabel Prodlužovací kabel (volitelná délka) M 1metrový kabel M 2metrový kabel M 3metrový kabel M 1 6metrový kabel M 10metrový kabel M 15metrový kabel M 50metrový kabel Strana 23 EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu)

24 P12CZ-48EA Cleco 10.2 Rukojeť série 48EAE konektor nástroje Air B ,64 cm.lb (20-25 Nm) ,40 cm.lb (34-41 Nm) 16 Modely 48EAE15(---) 48EAE28(---) 48EAE41(---) 48EAE58(---) 48EAE90(---) 48EAE105(---) 48EAE135(---) 48EAE175(---) 48EAE230(---) Černý konektor (4 kolíčky) ,60 mm.lb (1,1-1,6 Nm) 3 4 Červený konektor (4 kolíčky) Povolení ,20 cm.lb (47-54 Nm) 5 octite 242/243 na rukojeť 6 14 Strana 24

25 Cleco P12CZ-48EA 10.2 Rukojeť série 48EAE konektor nástroje Air B Ref. č. Číslo # X Čep spínače Pružina spínače 3 B159V 1 3 Závrtný šroub # W Pojistná podložka Čep krytu PT 1 3 Ocelová kulička 3/16" O-kroužek 8 F Spouštěcí tlačítko (spínač) Svorka pružiny spínače Pružina reverzace Pružina přepínání dopředu/vzad 12 F Spínač spouštění / chodu vzad Držák spínače Rukojeť Objímka rukojeti E 1 Objímka konektoru Kroužek pro změnu směru otáčení Sestava lehkého kroužku Přídržná matice rukojeti O-kroužek Kabel nástroje (volitelná délka) M 2metrový kabel M 3metrový kabel M 4metrový kabel M 1 6metrový kabel M 8metrový kabel M 10metrový kabel M 15metrový kabel Rovný otočný kabel (volitelná délka) M 2metrový kabel M 3metrový kabel M 8metrový kabel M 15metrový kabel Úhlový otočný kabel (volitelná délka) M 2metrový kabel M 3metrový kabel M 8metrový kabel M 15metrový kabel Prodlužovací kabel (volitelná délka) M 4metrový kabel M 8metrový kabel M 10metrový kabel M 1 20metrový kabel M 30metrový kabel M 40metrový kabel M 50metrový kabel EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 25

26 P12CZ-48EA Cleco 10.3 Motor série 48EA konektor nástroje Matrix 6 Černý (4 kolíčky) 4-152,40 mm.lb (0,45-0,68 Nm) Červený (4 kolíčky) Hnědý (4 kolíčky) 1 Bílý (2 kolíčky) Hnědý (4 kolíčky) Bílý (2 kolíčky) Uzemnění Bílý (4 kolíčky) k převodníku 7 <3> 10.1 <4> 10.1 octite 242/ ,40 mm.lb (0,45-0,68 Nm) 5 1 Modely 48EA15(---) 48EA28(---) 48EA41(---) 48EA58(---) 48EA90(---) 48EA105(---) 48EA135(---) 48EA175(---) 48EA230(---) 4-152,40 mm.lb (0,45-0,68 Nm) k zesilovací desce 8 octite 242/243 octite 242/ ,20 cm.lb (81-88 Nm) octite 242/243 na slícovaný díl 8 k zesilovací desce ,40 mm.lb (0,45-0,68 Nm) 7 Modely 48EA90(---) 48EA105(---) 48EA135(---) 48EA175(---) 48EA230(---) Modely 48EA15(---) 48EA28(---) 48EA41(---) 48EA58(---) Strana 26

27 Cleco P12CZ-48EA 10.3 Motor série 48EA konektor nástroje Matrix Ref. č. Číslo # X EN Popis Šroub s komolou kuželovou hlavou #4-40 x Vypouklá podložka Distanční šroub 5/16" 4 Tabulka Přídržný kroužek Rozpěrná vložka motoru Sestava motoru 7 Tabulka Sestava převodníku 8 Tabulka Kryt 9 B159X 1 3 Šroub s komolou kuželovou hlavou #4-40 x 1/ Pojistná matice (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Tabulka 10.3 Ref. č. Popis # 48EA15 # 48EA28 48EA41 # 48EA58 # 48EA90 48EA105 48EA135 # 48EA175 48EA230 4 Přídržný kroužek Převodník (nenaprogramovaný) Převodník (naprogramovaný) P P P P P Kapacita převodníku 12 Nm 31 Nm 48 Nm 100 Nm 40 Nm 8 Kryt Strana 27

28 P12CZ-48EA Cleco 10.4 Motor série 48EAE konektor nástroje Air B 6 Černý (4 kolíčky) Červený (4 kolíčky) 4-152,40 mm.lb (0,45-0,68 Nm) Hnědý (4 kolíčky) 1 Bílý (2 kolíčky) Hnědý (4 kolíčky) Bílý (2 kolíčky) <3> 10.1 <4> 10.1 Uzemnění Bílý (4 kolíčky) k převodníku ,40 mm.lb (0,45-0,68 Nm) 5 1 Modely 48EAE15(---) 48EAE28(---) 48EAE41(---) 48EAE58(---) 48EAE90(---) 48EAE105(---) 48EAE135(---) 48EAE175(---) 48EAE230(---) 4-152,40 mm.lb (0,45-0,68 Nm) octite 242/243 2 k zesilovací desce 8 octite 242/ ,20 cm.lb (81-88 Nm) octite 242/243 na slícovaný díl 8 octite 242/243 k zesilovací desce ,40 mm.lb (0,45-0,68 Nm) 7 4 Modely 48EAE90(---) 48EAE105(---) 48EAE135(---) 48EAE175(---) 48EAE230(---) Modely 48EAE15(---) 48EAE28(---) 48EAE41(---) 48EAE58(---) Strana 28

29 P12CZ-48EA 10.4 Motor série 48EAE konektor nástroje Air B Ref. č. Číslo # X EN Popis Šroub s komolou kuželovou hlavou #4-40 x Vypouklá podložka Distanční šroub 5/16" 4 Tabulka Přídržný kroužek Rozpěrná vložka motoru E 1 Sestava motoru 7 Tabulka Sestava převodníku 8 Tabulka Kryt 9 B159X 1 3 Šroub s komolou kuželovou hlavou #4-40 x 1/ Pojistná matice (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Tabulka 10.4 Ref. č. Popis # 48EAE15 # 48EAE28 48EAE41 # 48EAE58 # 48EAE90 48EAE105 48EAE135 # 48EAE175 48EAE230 4 Přídržný kroužek Převodník (nenaprogramovaný) Převodník (naprogramovaný) P P P P P Kapacita převodníku 12 Nm 31 Nm 48 Nm 100 Nm 40 Nm 8 Kryt Strana 29

30 P12CZ-48EA Cleco 10.5 Jednostupňová převodová sestava Model 48EA(E)15(---) 10.3, Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 30

31 Cleco P12CZ-48EA 10.5 Jednostupňová převodová sestava Ref. č. Číslo # X O-kroužek Přídržný kroužek Přítlačná podložka Podložka Kroužkové ozubené kolečko Jehlové ložisko Planetové kolečko (21T) Nosič planetového kolečka Vysouvací pastorek Nástavec pastorku EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) (T) zuby Strana 31

32 P12CZ-48EA Cleco 10.6 Dvoustupňová převodová sestava 10.3, 10.4 Modely 48EA(E)28(---) 48EA(E)41(---) 48EA(E)58(---) Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 32

33 Cleco P12CZ-48EA 10.6 Dvoustupňová převodová sestava Ref. č. Číslo # X Násuvné ozubené kolečko (17T) Přídržný kroužek 3 Tabulka Přítlačná podložka Jehlové ložisko Planetové kolečko (17T) 6 Tabulka Planetové kolečko Planetový čep O-kroužek Podložka Kroužkové ozubené kolečko 11 Tabulka Nosič planetového kolečka 12 Tabulka Klec planetového kolečka Nástavec pastorku Vysouvací pastorek EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) (T) zuby Tabulka 10.6 Ref. č. Popis # 48EA(E)28 # 48EA(E)41 # 48EA(E)58 3 Podložka Planetové kolečko (17T) (17T) (20T) 11 Nosič planetového kolečka Klec planetového kolečka (T) zuby Strana 33

34 P12CZ-48EA Cleco 10,7 Dvoustupňová převodová sestava Modely 48EA(E)90(---) 48EA(E)105(---) 48EA(E)135(---) octite 242/ octite 242/ Povolení 15 Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) ,60 cm.lb (20-27 Nm) Strana 34

35 Cleco P12CZ-48EA 10.7 Dvoustupňová převodová sestava Ref. č. Číslo # X Přídržný kroužek Přítlačná podložka Jehlové ložisko O-kroužek Podložka Kroužkové ozubené kolečko Jehlové ložisko Planetové kolečko (27T) 9 Tabulka Nosič planetového kolečka Planetový čep 11 Tabulka Planetové kolečko Jehlové ložisko 13 Tabulka Klec planetového kolečka Těleso převodovky (zahrnuje ref. č. 3) Kryt Přídržná matice Nástavec pastorku Vysouvací pastorek EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) (T) zuby Tabulka 10.7 Ref. č. Popis # 48EA(E)90 # 9 Nosič planetového kolečka 48EA(E)105 48EA(E) Planetové kolečko (17T) (21T) 13 Klec planetového kolečka (T) zuby Strana 35

36 P12CZ-48EA Cleco 10.8 Trojstupňová převodová sestava Modely 48EA(E)175(---) 48EA(E)230(---) octite 242/ octite 242/ ,60 mm.lb (1,1-1,6 Nm) Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) 10 Strana 36

37 Cleco P12CZ-48EA 10.8 Dvoustupňová převodová sestava Ref. č. Číslo # X EN Popis Přídržný kroužek Přítlačná podložka O-kroužek O-kroužek Přítlačná podložka Přídržný kroužek Přítlačná podložka Jehlové ložisko 9 B124Z 1 2 Závrtný šroub s hlavou pro nástrčný klíč #6-32 x 1/ O-kroužek Podložka Kroužkové ozubené kolečko Jehlové ložisko Planetové kolečko (20T) 15 Tabulka Nosič planetového kolečka Planetový čep 17 Tabulka Planetové kolečko Kryt 19 Tabulka Klec planetového kolečka Nástavec kroužkového kolečka Planetový čep Planetové kolečko (16T) Klec planetového kolečka Těleso převodovky (zahrnuje ref. č. 8 9) Nástavec pastorku Vysouvací pastorek (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) (T) zuby Tabulka 10.8 Ref. č. Popis # 48EA(E)175 # 48EA(E) Nosič planetového kolečka Planetové kolečko (14T) (17T) 19 Klec planetového kolečka (T) zuby Strana 37

38 P12CZ-48EA Cleco 10.9 Instalace reakční tyče H Modely 48EA(E)90(---) 48EA(E)105(---) 48EA(E)135(---) 1 4 1/2 reakční tyč Podle způsobu použití Dodaná zákazníkem Povolení Reakční tyč a podpěra se vždy musí používat při vysokých momentech (nad 68 Nm) nebo ve stísněných prostorách, kde by mohlo dojít ke zranění prstů. Odšroubujte matici (6) a sejměte kryt (5). Nainstalujte podpěru (1) a drážkovou svorku (4). Znovu zašroubujte matici (6). Zákazníkem dodaná reakční tyč se ohne podle způsobu použití ,00 cm.lb (54-68 Nm) 10,10 Instalace reakční tyče I 2 4 Modely 48EA(E)175(---) 48EA(E)230(---) 3 5 3/4 reakční tyč Podle způsobu použití Dodaná zákazníkem Reakční tyč a podpěra se vždy musí používat při vysokých momentech (nad 68 Nm) nebo ve stísněných prostorách, kde by mohlo dojít ke zranění prstů. Sejměte kryt (7). Nainstalujte podpěru (1) na šestihran převodovky. Nainstalujte pojistnou objímku (5), podložku (3), šroub (2) a matici (6). Zákazníkem dodaná reakční tyč se ohne podle způsobu použití ,00 cm.lb (54-68 Nm) Strana 38

39 Cleco P12CZ-48EA 10.9 Instalace reakční tyče Ref. č. Číslo # X Podpěra (zahrnuje ref. č. 2 3) 2 B132Z 2 4 Stavěcí šroub #8-32 x 1/2 3 B129J 1 2 Stavěcí šroub #8-32 x 5/ Drážková svorka Kryt Přídržná matice EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Instalace reakční tyče Ref. č. Číslo # X EN Popis Objímka kompenzační tyče (zahrnuje ref. č. 2 6) 2 B156A 1 2 Šroub s hlavicí pro nástrčný klíč Podložka 4 B110D 1 3 Stavěcí šroub Pojistná objímka 6 C108Y 1 3 Matice Kryt Přídržná matice (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 39

40 P12CZ-48EA Cleco Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Model 48EA(E)15(---) ,28 cm.lb (10-15 Nm) N ,20 cm.lb (47-54 Nm) 7 5 N Kuličková zarážka 3/8 3/ Čepová zarážka N POZN.: Vždy vyměňujte zkosené ozubené kolečko a zkosený pastorek zároveň, protože by se měly opotřebovávat stejnoměrně. octite 242/ ,68 cm.lb (18-22 Nm) Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 40

41 Cleco P12CZ-48EA Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Ref. č. Číslo # X EN Popis Pojistný kroužek Kulové ložisko Rozpěrná vložka ožisko Sada zkoseného kolečka Úhlový kryt Jehlové ložisko Výstupní vřeteno 3/8" (zahrnuje ref. č. 9-11) Zarážka 10 9D Pružina PT 1 3 Zátka Výstupní vřeteno 3/8" (zahrnuje ref. č. 3 15) PT 1 3 Ocelová kulička 14 WS Pružina 15 B Pouzdro PT 1 2 Kulové ložisko Přídržná matice (zahrnuje ref. č ) O-kroužek Těsnění hřídele (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 41

42 P12CZ-48EA Cleco Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Model 48EA(E)28(---) ,28 cm.lb (10-15 Nm) N ,00 cm.lb (54-68 Nm) octite 242/ N Kuličková zarážka 3/8 3/ Čepová zarážka N POZN.: Vždy vyměňujte zkosené ozubené kolečko a zkosený pastorek zároveň, protože by se měly opotřebovávat stejnoměrně. octite 242/ ,68 cm.lb (18-22 Nm) Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 42

43 Cleco P12CZ-48EA Nástavec A3 (3/8 čtyřhranná hlava) Nástavec A3 (3/8 čtyřhranná hlava) Ref. č. Číslo # X EN Popis Pojistný kroužek Kulové ložisko Rozpěrná vložka ožisko Sada zkoseného kolečka Úhlový kryt Jehlové ložisko Výstupní vřeteno 3/8" (zahrnuje ref. č. 9 11) Zarážka 10 9D Pružina PT 1 3 Zátka Výstupní vřeteno 3/8" (zahrnuje ref. č. 3 15) PT 1 3 Ocelová kulička 14 WS Pružina 15 B Pouzdro PT 1 2 Kulové ložisko Přídržná matice (zahrnuje ref. č ) O-kroužek Těsnění hřídele (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 43

44 P12CZ-48EA Cleco Nástavec AM3 (3/8 čtyřhranná hlava) Nástavec AM3 (3/8 čtyřhranná hlava) 3 Model 48EA(E)41(---) 48EA(E)58(---) ,28 cm.lb (10-15 Nm) ,20 cm.lb (47-54 Nm) octite 242/243 N N /8 3/8 N POZN.: Vždy vyměňujte zkosené ozubené kolečko a zkosený pastorek zároveň, protože by se měly opotřebovávat stejnoměrně Kuličková zarážka octite 242/ Čepová zarážka ,20 cm.lb (47-54 Nm) Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 44

45 Cleco P12CZ-48EA Nástavec AM3 (3/8 čtyřhranná hlava) Nástavec AM3 (3/8 čtyřhranná hlava) Ref. č. Číslo # X Klec ložiska Kulové ložisko PT 1 3 Přídržný kroužek Jehlové ložisko Pojistný kroužek Jehlové ložisko Přítlačná podložka Přídržný kroužek Přítlačné ložisko Jehlové ložisko Přídržná matice (zahrnuje ref. č. 12) Těsnění Sada zkoseného kolečka PT 1 Úhlový kryt Přítlačná podložka Vřeteno 3/8" (zahrnuje ref. č ) Knoflík 18 9D Pružina PT 1 3 Zátka Vřeteno 3/8" (zahrnuje ref. č ) PT 1 3 Ocelová kulička 22 WS Pružina 23 B Pouzdro EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 45

46 P12CZ-48EA Cleco Nástavec AM4 (1/2 čtyřhranná hlava) Nástavec AM4 (1/2 čtyřhranná hlava) Model 48EA(E)58(---) ,28 cm.lb (10-15 Nm) ,20 cm.lb (47-54 Nm) octite 242/243 N N Kuličková zarážka 1/2 1/ Čepová zarážka N POZN.: Vždy vyměňujte zkosené ozubené kolečko a zkosený pastorek zároveň, protože by se měly opotřebovávat stejnoměrně. Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) 15 octite 242/ ,20 cm.lb (47-54 Nm) Strana 46

47 Cleco P12CZ-48EA Nástavec AM4 (1/2 čtyřhranná hlava) Nástavec AM4 (1/2 čtyřhranná hlava) Ref. č. Číslo # X Klec ložiska Kulové ložisko PT 1 3 Přídržný kroužek Jehlové ložisko Pojistný kroužek Jehlové ložisko Přítlačná podložka Přídržný kroužek Přítlačné ložisko Jehlové ložisko Přídržná matice (zahrnuje ref. č. 12) Těsnění Sada zkoseného kolečka PT 1 Úhlový kryt Přítlačná podložka Vřeteno 1/2" (zahrnuje ref. č ) Knoflík 18 9D Pružina PT 1 3 Zátka Vřeteno 1/2" (zahrnuje ref. č ) Ocelová kulička 22 WS-371-B 1 3 Pružina 23 B Pouzdro EN Popis (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 47

48 P12CZ-48EA Cleco Nástavec AH4 (1/2 čtyřhranná hlava) Nástavec AH4 (1/2 čtyřhranná hlava) Model 48EA(E)90(---) 48EA(E)105(---) ,00 cm.lb (54-68 Nm) octite 242/243 Povolení N /2 1/ Kuličková zarážka Čepová zarážka N 6 10 octite 242/ Povolení ,40 cm.lb (68-75 Nm) N POZN.: Vždy vyměňujte zkosené ozubené kolečko a zkosený pastorek zároveň, protože by se měly opotřebovávat stejnoměrně. Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 48

49 Cleco P12CZ-48EA Nástavec AH3 (1/2 čtyřhranná hlava) Nástavec AH3 (1/2 čtyřhranná hlava) Ref. č. Číslo # X EN Popis Gumová páska Přídržný kroužek Přítlačné ložisko PT 1 2 Přítlačná podložka Jehlové ložisko Zkosené ozubené kolečko Jehlové ložisko Přítlačná podložka Přídržný kroužek Přítlačné ložisko Přídržná matice Těsnění Dělený kroužek (zahrnuje ref. č. 1) Pojistná matice Přítlačná podložka Rozpěrná vložka ložiska Drážkový nástavec Úhlový kryt (zahrnuje ref. č. 7) Vřeteno 1/2" (zahrnuje ref. č ) Přítlačná podložka Jehlové ložisko Zkosený pastorek Knoflík 24 9D Pružina PT 1 3 Zátka Výstupní vřeteno 1/2" (zahrnuje ref. č ) Ocelová kulička 28 WS-371-B 1 3 Pružina 29 B Pouzdro (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 49

50 P12CZ-48EA Cleco Nástavec MH4 (1/2 čtyřhranná hlava) Nástavec PT MH4 (1/2 čtyřhranná hlava) Model 48EA(E)135(---) Povolení ,00 cm.lb (54-68 Nm) octite 242/ N /2 1/ PT Kuličková zarážka Čepová zarážka N octite 242/243 Povolení ,40 cm.lb (68-75 Nm) N POZN.: Vždy vyměňujte zkosené ozubené kolečko a zkosený pastorek zároveň, protože by se měly opotřebovávat stejnoměrně. Promažte mazacím tukem ,70 g. (56g) oz. (0,45 kg) Strana 50

51 Cleco P12CZ-48EA Nástavec MH4 (1/2 čtyřhranná hlava) Nástavec PT MH4 (1/2 čtyřhranná hlava) Ref. č. Číslo # X EN Popis Gumová páska Přídržný kroužek Přítlačné ložisko PT 1 2 Přítlačná podložka Jehlové ložisko Přídržná matice Jehlové ložisko Přídržný kroužek Přítlačné ložisko Jehlové ložisko Těsnění Dělený kroužek (zahrnuje ref. č. 1) Pojistná matice Drážkový nástavec Přítlačná podložka Rozpěrná vložka ložiska Zkosený pastorek Zkosené ozubené kolečko Úhlový kryt Přítlačná podložka Výstupní vřeteno 1/2" (zahrnuje ref. č ) Knoflík 23 9D Pružina PT 1 3 Zátka Výstupní vřeteno 1/2" (zahrnuje ref. č ) Ocelová kulička 27 WS-371-B 1 3 Pružina 28 B Pouzdro (#) množství (X) doporučený počet náhradních dílů (uvedené množství je založeno na 1 5 nástrojích v provozu) Strana 51
