BD-HP90S PŘEHRÁVAČ DISKŮ BLU-RAY/DVD NÁVOD K POUŽITÍ

Transkript

1 BD-HP90S PŘEHRÁVAČ DISKŮ BLU-RAY/DVD NÁVOD K POUŽITÍ

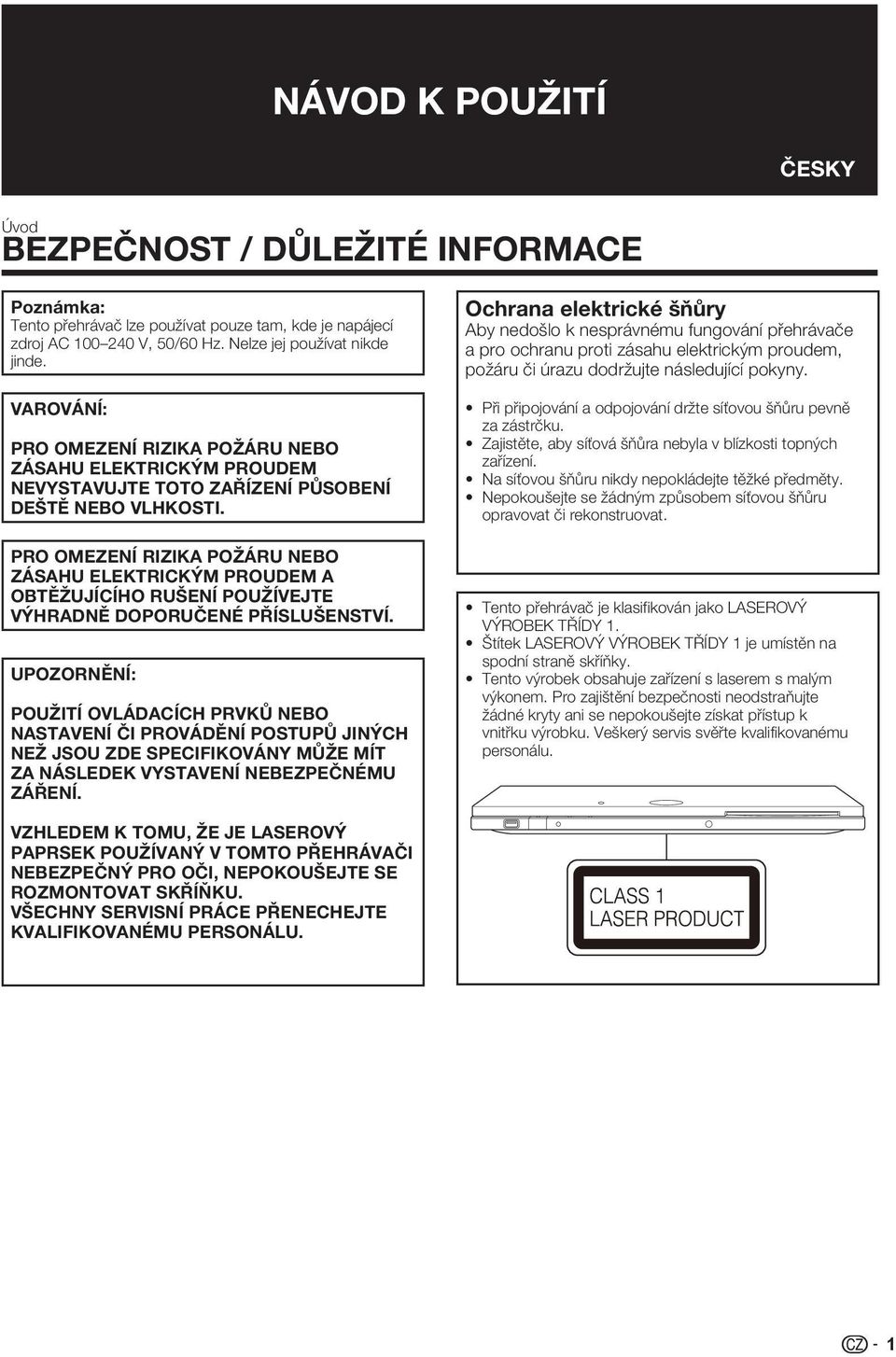

2 NÁVOD K POUŽITÍ ČESKY Úvod BEZPEČNOST / DŮLEŽITÉ INFORMACE Poznámka: Tento přehrávač lze používat pouze tam, kde je napájecí zdroj AC V, 50/60 Hz. Nelze jej používat nikde jinde. VAROVÁNÍ: PRO OMEZENÍ RIZIKA POŽÁRU NEBO ZÁSAHU ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAŘÍZENÍ PŮSOBENÍ DEŠTĚ NEBO VLHKOSTI. PRO OMEZENÍ RIZIKA POŽÁRU NEBO ZÁSAHU ELEKTRICKÝM PROUDEM A OBTĚŽUJÍCÍHO RUŠENÍ POUŽÍVEJTE VÝHRADNĚ DOPORUČENÉ PŘÍSLUŠENSTVÍ. UPOZORNĚNÍ: POUŽITÍ OVLÁDACÍCH PRVKŮ NEBO NASTAVENÍ ČI PROVÁDĚNÍ POSTUPŮ JINÝCH NEŽ JSOU ZDE SPECIFIKOVÁNY MŮŽE MÍT ZA NÁSLEDEK VYSTAVENÍ NEBEZPEČNÉMU ZÁŘENÍ. Ochrana elektrické šňůry Aby nedošlo k nesprávnému fungování přehrávače a pro ochranu proti zásahu elektrickým proudem, požáru či úrazu dodržujte následující pokyny. Při připojování a odpojování držte síťovou šňůru pevně za zástrčku. Zajistěte, aby síťová šňůra nebyla v blízkosti topných zařízení. Na síťovou šňůru nikdy nepokládejte těžké předměty. Nepokoušejte se žádným způsobem síťovou šňůru opravovat či rekonstruovat. Tento přehrávač je klasifikován jako LASEROVÝ VÝROBEK TŘÍDY. Štítek LASEROVÝ VÝROBEK TŘÍDY je umístěn na spodní straně skříňky. Tento výrobek obsahuje zařízení s laserem s malým výkonem. Pro zajištění bezpečnosti neodstraňujte žádné kryty ani se nepokoušejte získat přístup k vnitřku výrobku. Veškerý servis svěřte kvalifikovanému personálu. VZHLEDEM K TOMU, ŽE JE LASEROVÝ PAPRSEK POUŽÍVANÝ V TOMTO PŘEHRÁVAČI NEBEZPEČNÝ PRO OČI, NEPOKOUŠEJTE SE ROZMONTOVAT SKŘÍŇKU. VŠECHNY SERVISNÍ PRÁCE PŘENECHEJTE KVALIFIKOVANÉMU PERSONÁLU.

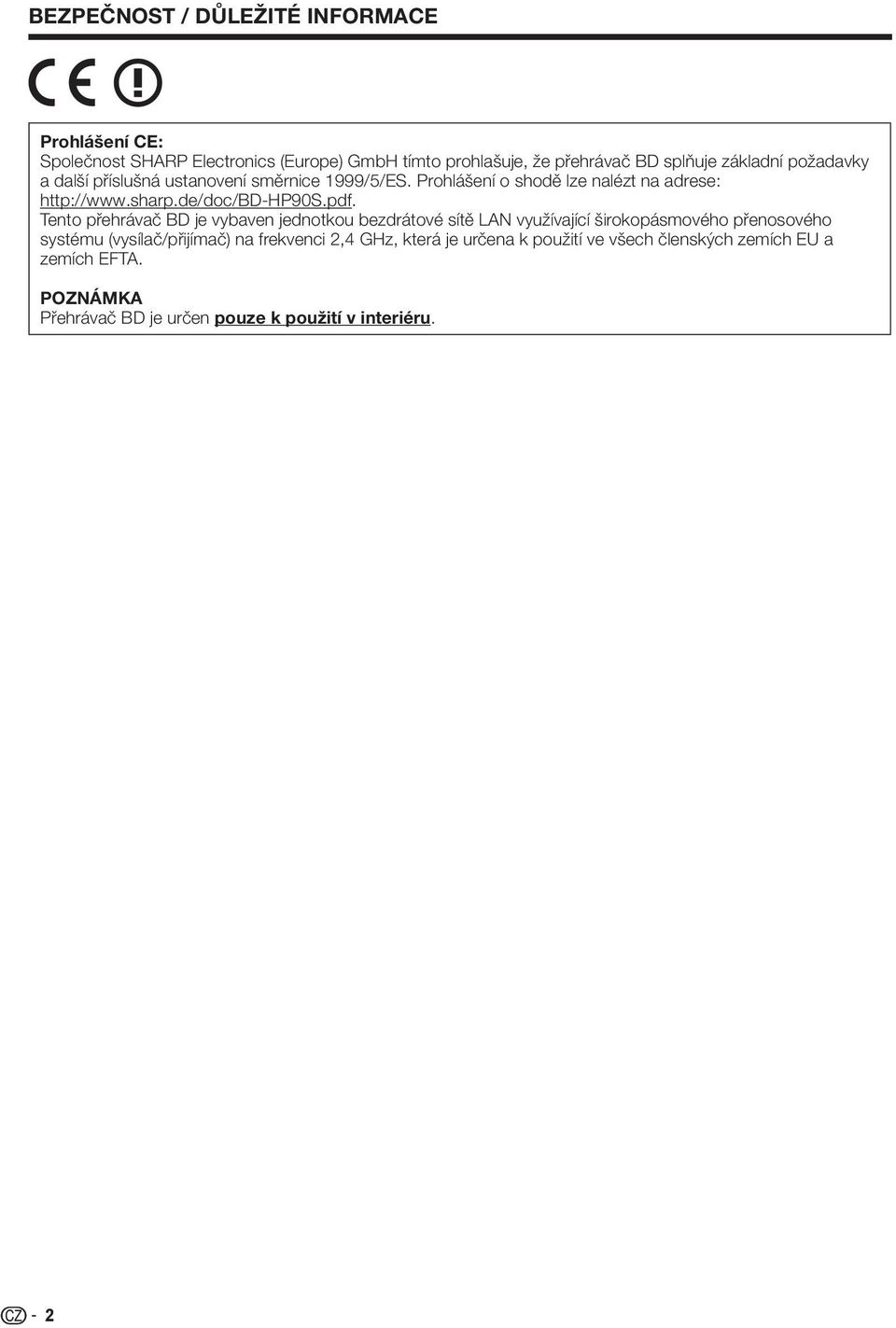

3 BEZPEČNOST / DŮLEŽITÉ INFORMACE Prohlášení CE: Společnost SHARP Electronics (Europe) GmbH tímto prohlašuje, že přehrávač BD splňuje základní požadavky a další příslušná ustanovení směrnice 999/5/ES. Prohlášení o shodě lze nalézt na adrese: Tento přehrávač BD je vybaven jednotkou bezdrátové sítě LAN využívající širokopásmového přenosového systému (vysílač/přijímač) na frekvenci,4 GHz, která je určena k použití ve všech členských zemích EU a zemích EFTA. Přehrávač BD je určen pouze k použití v interiéru.

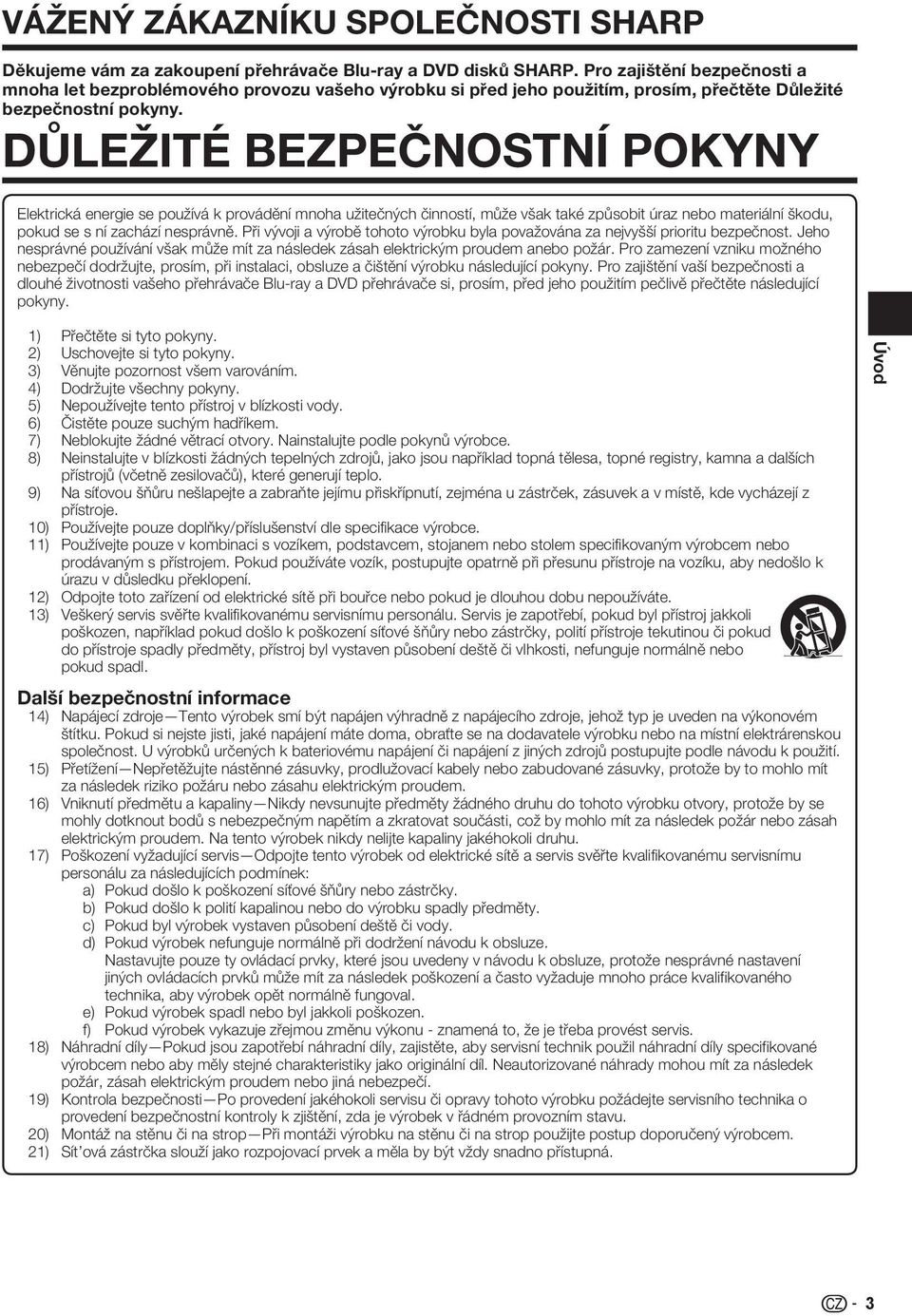

4 VÁŽENÝ ZÁKAZNÍKU SPOLEČNOSTI SHARP Děkujeme vám za zakoupení přehrávače Blu-ray a DVD disků SHARP. Pro zajištění bezpečnosti a mnoha let bezproblémového provozu vašeho výrobku si před jeho použitím, prosím, přečtěte Důležité bezpečnostní pokyny. DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY Elektrická energie se používá k provádění mnoha užitečných činností, může však také způsobit úraz nebo materiální škodu, pokud se s ní zachází nesprávně. Při vývoji a výrobě tohoto výrobku byla považována za nejvyšší prioritu bezpečnost. Jeho nesprávné používání však může mít za následek zásah elektrickým proudem anebo požár. Pro zamezení vzniku možného nebezpečí dodržujte, prosím, při instalaci, obsluze a čištění výrobku následující pokyny. Pro zajištění vaší bezpečnosti a dlouhé životnosti vašeho přehrávače Blu-ray a DVD přehrávače si, prosím, před jeho použitím pečlivě přečtěte následující pokyny. ) ) ) 4) 5) 6) 7) 8) 9) 0) ) ) ) Přečtěte si tyto pokyny. Uschovejte si tyto pokyny. Věnujte pozornost všem varováním. Dodržujte všechny pokyny. Nepoužívejte tento přístroj v blízkosti vody. Čistěte pouze suchým hadříkem. Neblokujte žádné větrací otvory. Nainstalujte podle pokynů výrobce. Neinstalujte v blízkosti žádných tepelných zdrojů, jako jsou například topná tělesa, topné registry, kamna a dalších přístrojů (včetně zesilovačů), které generují teplo. Na síťovou šňůru nešlapejte a zabraňte jejímu přiskřípnutí, zejména u zástrček, zásuvek a v místě, kde vycházejí z přístroje. Používejte pouze doplňky/příslušenství dle specifikace výrobce. Používejte pouze v kombinaci s vozíkem, podstavcem, stojanem nebo stolem specifikovaným výrobcem nebo prodávaným s přístrojem. Pokud používáte vozík, postupujte opatrně při přesunu přístroje na vozíku, aby nedošlo k úrazu v důsledku překlopení. Odpojte toto zařízení od elektrické sítě při bouřce nebo pokud je dlouhou dobu nepoužíváte. Veškerý servis svěřte kvalifikovanému servisnímu personálu. Servis je zapotřebí, pokud byl přístroj jakkoli poškozen, například pokud došlo k poškození síťové šňůry nebo zástrčky, polití přístroje tekutinou či pokud do přístroje spadly předměty, přístroj byl vystaven působení deště či vlhkosti, nefunguje normálně nebo pokud spadl. Další bezpečnostní informace 4) Napájecí zdroje Tento výrobek smí být napájen výhradně z napájecího zdroje, jehož typ je uveden na výkonovém štítku. Pokud si nejste jisti, jaké napájení máte doma, obraťte se na dodavatele výrobku nebo na místní elektrárenskou společnost. U výrobků určených k bateriovému napájení či napájení z jiných zdrojů postupujte podle návodu k použití. 5) Přetížení Nepřetěžujte nástěnné zásuvky, prodlužovací kabely nebo zabudované zásuvky, protože by to mohlo mít za následek riziko požáru nebo zásahu elektrickým proudem. 6) Vniknutí předmětu a kapaliny Nikdy nevsunujte předměty žádného druhu do tohoto výrobku otvory, protože by se mohly dotknout bodů s nebezpečným napětím a zkratovat součásti, což by mohlo mít za následek požár nebo zásah elektrickým proudem. Na tento výrobek nikdy nelijte kapaliny jakéhokoli druhu. 7) Poškození vyžadující servis Odpojte tento výrobek od elektrické sítě a servis svěřte kvalifikovanému servisnímu personálu za následujících podmínek: a) Pokud došlo k poškození síťové šňůry nebo zástrčky. b) Pokud došlo k polití kapalinou nebo do výrobku spadly předměty. c) Pokud byl výrobek vystaven působení deště či vody. d) Pokud výrobek nefunguje normálně při dodržení návodu k obsluze. Nastavujte pouze ty ovládací prvky, které jsou uvedeny v návodu k obsluze, protože nesprávné nastavení jiných ovládacích prvků může mít za následek poškození a často vyžaduje mnoho práce kvalifikovaného technika, aby výrobek opět normálně fungoval. e) Pokud výrobek spadl nebo byl jakkoli poškozen. f) Pokud výrobek vykazuje zřejmou změnu výkonu - znamená to, že je třeba provést servis. 8) 9) 0) ) Náhradní díly Pokud jsou zapotřebí náhradní díly, zajistěte, aby servisní technik použil náhradní díly specifikované výrobcem nebo aby měly stejné charakteristiky jako originální díl. Neautorizované náhrady mohou mít za následek požár, zásah elektrickým proudem nebo jiná nebezpečí. Kontrola bezpečnosti Po provedení jakéhokoli servisu či opravy tohoto výrobku požádejte servisního technika o provedení bezpečnostní kontroly k zjištění, zda je výrobek v řádném provozním stavu. Montáž na stěnu či na strop Při montáži výrobku na stěnu či na strop použijte postup doporučený výrobcem. Sít ová zástrčka slouží jako rozpojovací prvek a měla by být vždy snadno přístupná. Úvod

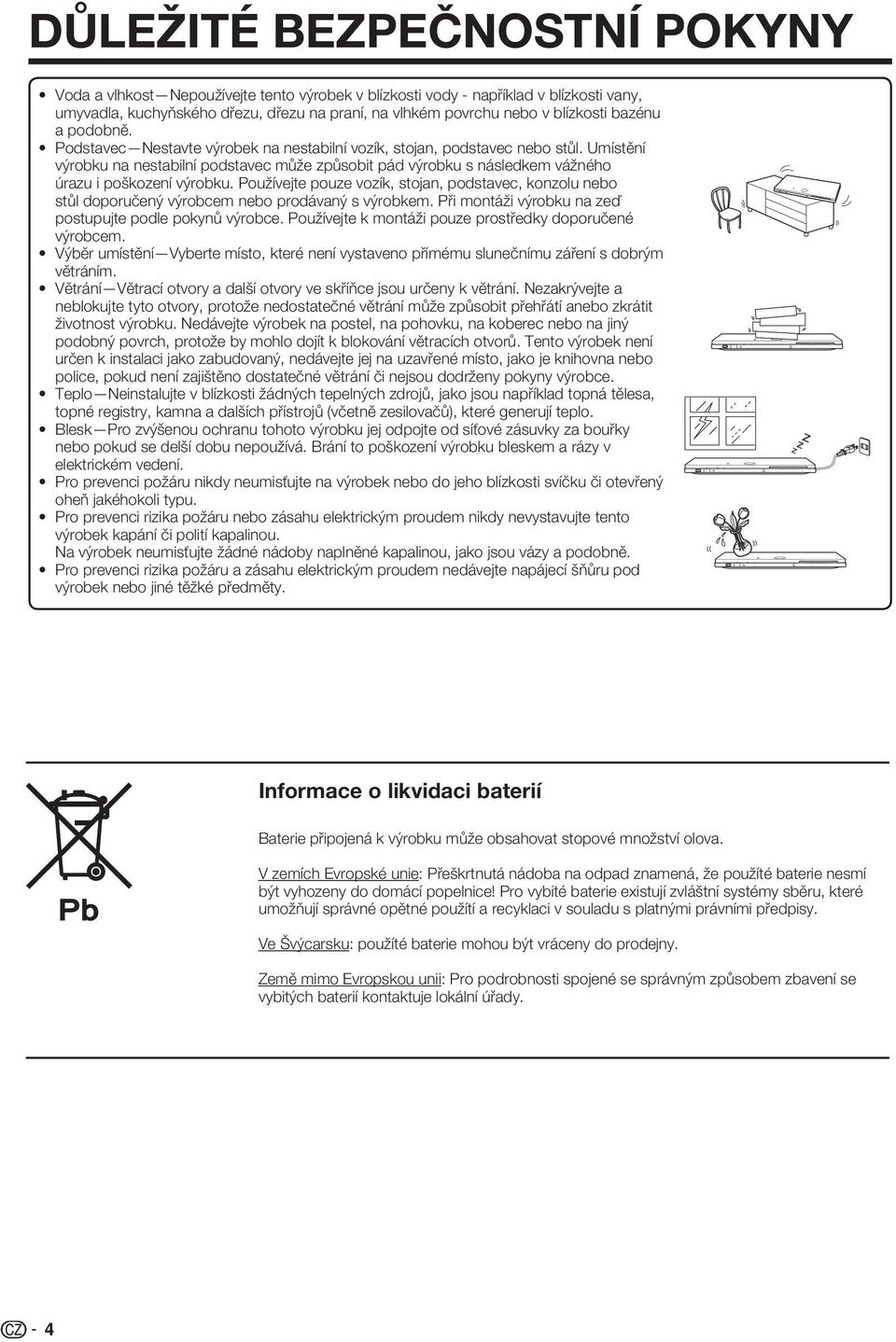

5 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY Voda a vlhkost Nepoužívejte tento výrobek v blízkosti vody - například v blízkosti vany, umyvadla, kuchyňského dřezu, dřezu na praní, na vlhkém povrchu nebo v blízkosti bazénu a podobně. Podstavec Nestavte výrobek na nestabilní vozík, stojan, podstavec nebo stůl. Umístění výrobku na nestabilní podstavec může způsobit pád výrobku s následkem vážného úrazu i poškození výrobku. Používejte pouze vozík, stojan, podstavec, konzolu nebo stůl doporučený výrobcem nebo prodávaný s výrobkem. Při montáži výrobku na zeď postupujte podle pokynů výrobce. Používejte k montáži pouze prostředky doporučené výrobcem. Výběr umístění Vyberte místo, které není vystaveno přímému slunečnímu záření s dobrým větráním. Větrání Větrací otvory a další otvory ve skříňce jsou určeny k větrání. Nezakrývejte a neblokujte tyto otvory, protože nedostatečné větrání může způsobit přehřátí anebo zkrátit životnost výrobku. Nedávejte výrobek na postel, na pohovku, na koberec nebo na jiný podobný povrch, protože by mohlo dojít k blokování větracích otvorů. Tento výrobek není určen k instalaci jako zabudovaný, nedávejte jej na uzavřené místo, jako je knihovna nebo police, pokud není zajištěno dostatečné větrání či nejsou dodrženy pokyny výrobce. Teplo Neinstalujte v blízkosti žádných tepelných zdrojů, jako jsou například topná tělesa, topné registry, kamna a dalších přístrojů (včetně zesilovačů), které generují teplo. Blesk Pro zvýšenou ochranu tohoto výrobku jej odpojte od síťové zásuvky za bouřky nebo pokud se delší dobu nepoužívá. Brání to poškození výrobku bleskem a rázy v elektrickém vedení. Pro prevenci požáru nikdy neumisťujte na výrobek nebo do jeho blízkosti svíčku či otevřený oheň jakéhokoli typu. Pro prevenci rizika požáru nebo zásahu elektrickým proudem nikdy nevystavujte tento výrobek kapání či polití kapalinou. Na výrobek neumisťujte žádné nádoby naplněné kapalinou, jako jsou vázy a podobně. Pro prevenci rizika požáru a zásahu elektrickým proudem nedávejte napájecí šňůru pod výrobek nebo jiné těžké předměty. Informace o likvidaci baterií Baterie připojená k výrobku může obsahovat stopové množství olova. V zemích Evropské unie: Přeškrtnutá nádoba na odpad znamená, že použíté baterie nesmí být vyhozeny do domácí popelnice! Pro vybité baterie existují zvláštní systémy sběru, které umožňují správné opětné použítí a recyklaci v souladu s platnými právními předpisy. Ve Švýcarsku: použíté baterie mohou být vráceny do prodejny. Země mimo Evropskou unii: Pro podrobnosti spojené se správným způsobem zbavení se vybitých baterií kontaktuje lokální úřady. 4

6 DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY A. Informace o likvidaci - pro uživatele (soukromé domácnosti). V Evropské unii Pozor: Pokud chcete toto zařízení zlikvidovat, nevyhoďte ho do běžného odpadkového koše! Pozor:Váš produkt je označen tímto symbolem. To znamená, že použité elektrické a elektronické produkty by se neměli míchat s běžným odpadem domácnosti. Pro tyto produkty existuje zvláštní sběrný systém. S použitými elektrickými a elektronickými zařízeními se musí zacházet zvlášť a v souladu s legislativou, která vyžaduje správné ošetření, opětné zužitkování a recyklaci použitých elektrických a elektronických zařízení. Po implementaci členskými státy mohou soukromé domácnosti v státech EU bezplatně* odevzdat svá použitá elektrická a elektronická zařízení na příslušná sběrná místa. V některých krajinách* někteří maloprodejci přijmou bezplatně váš starý produkt, pokud si zakoupíte podobný nový produkt. *) Pro další podrobnosti kontaktujte prosím své místní orgány. Pokud má vaše použité elektrické nebo elektronické zařízení baterie nebo akumulátory, tyto předem zvlášť zlikvidujte v souladu s místními požadavky. Správnou likvidací vašeho produktu pomůžete zajistit, že odpad přejde potřebným ošetřením, opětným zužitkováním a recyklací, a tím se předejde potenciálním negativním vlivům na životní prostředí a zdraví člověka, k čemu by v opačném případě mohlo dojít z důvodu nesprávné manipulace s odpadem. Úvod. V jiných krajinách mimo EU Pokud chcete tento produkt zlikvidovat, kontaktujte prosím své místní orgány a informujte se na správný způsob likvidace. Pro Švýcarsko: Použitá elektrická nebo elektronická zařízení se dají bezplatně vrátit obchodníkovi, a to i v případě, že nezakoupíte nový produkt. Další sběrná místa jsou uvedena na webové stránce nebo B. Informace o likvidaci - pro obchodní uživatele. V Evropské unii Pokud se produkt používá na obchodní účely a chcete ho zlikvidovat: Pokud se produkt používá na obchodní účely a chcete ho zlikvidovat: Kontaktujte prosím svého prodejce SHARP, který vám podá informace o navrácení produktu. Může dojít k tomu, že vám budou účtovány poplatky vycházející z navrácení a recyklace produktu. Malé produkty (a malá množství) mohou být přijaty vašimi místními sběrnými místy. Pro Španělsko: Kontaktujte prosím zřízený sběrný systém nebo vaše místní orgány pro vrácení vašich použitých produktů.. V jiných krajinách mimo EU Pokud chcete tento produkt zlikvidovat, kontaktujte prosím své místní orgány a informujte se na správný způsob likvidace. 5

7 Obsah Úvod BEZPEČNOSTNÍ INFORMACE... VÁŽENÝ ZÁKAZNÍKU SPOLEČNOSTI SHARP... DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY Obsah BEZPEČNOSTNÍ OPATŘENÍ...8 Co chcete dělat s tímto přehrávačem?...9 O typech médií Blu-ray disk... 0 Typy disků, které lze přehrávat na tomto přehrávači... 0 Typy disků, které nelze přehrávat na tomto přehrávači... 0 O obsahu disku... BD video... Titul, kapitola a stopa... Ikony použité na obalech DVD video disků... Ikony použité v tomto návodu k obsluze... Důležité informace...4 Zásady pro zacházení s diskem... 4 Licence a copyright... 4 Začínáme...5 Hlavní komponenty Hlavní přístroj (zepředu)... 6 Hlavní přístroj (zezadu)... 6 Dálkový ovladač... 7 Umístění přehrávače Sejmutí a opětovné nasazení krytu koncovek... 8 Instalace svislého stojanu... 9 Připojení Video připojení...0 Připojení ke koncovce HDMI... 0 Audio připojení... Připojení k digitální audio koncovce... Širokopásmové internetové připojení... - Internetové připojení (kabel LAN)... Internetové připojení (bezdrátová síť LAN)... Přehrávání Před zahájením přehrávání Vkládání baterií do dálkového ovladače... 4 Přibližný rozsah působení dálkového ovladače... 4 Připojení ke koncovce AC... 5 Zapnutí napájení... 5 Zapnutí napájení... 5 Přechod do pohotovostního režimu... 5 Indikátory na přehrávači... 5 Nastavení jazyka... 6 Změna jazyka zobrazovaného na obrazovce... 6 Ovládání televizoru SHARP dálkovým ovladačem... 6 Ovládání funkce TV... 6 Vypnutí světelných indikátorů... 6 Používání AQUOS LINK... 7 Ovládání přehrávače Blu-ray disků s použitím AQUOS LINK... 7 Používání D... 7 Ovládací panel... 8 Přehrávání video/obrázky/hudba Vložení disku/vysunutí disku... 9 Přehrávání BD/DVD videa... 9 Zobrazení informací o disku... 9 Nabídky BD/DVD... 0 Spusťte přehrávání volbou titulu z hlavní nabídky... 0 Použití nabídky disku... 0 Použití vyskakovací nabídky... 0 Přehrávání BONUSVIEW a BD-LIVE... Použijte funkci Picture in Picture (přehrávání sekundárního audia/videa)... Virtual Package... BD-LIVE... Přehrávání DVD-R/-RW (VR formát) / BD-RE/-R (BDAV formát)... Přehrávání volbou titulu... Přehrávání volbou seznamu přehrávání... Přehrávání audio CD... Přehrávání od začátku... Přeskočení stopy při přehrávání... Postup pro nabídku Functions (funkce)... Přehrávání audio dat (souborů MP)... 4 Přehrávání audio dat (souborů MP)... 4 Přehrávání jiného souboru v průběhu přehrávání... 4 Přeskočení souboru při přehrávání... 4 Zobrazování nehybných obrázků (souborů JPEG)... 5 Zobrazování nehybných obrázků (souborů JPEG).. 5 Přehrávání prezentace... 5 Nastavení rychlosti/opakování přehrávání prezentace... 5 Funkce přehrávání Rychle vpřed/zpět (vyhledávání)... 6 Přeskočení na další kapitolu nebo na začátek stávající kapitoly (stopa/titul)... 6 Pause/Frame Advance Playback... 6 Pomalé přehrávání... 6 Vyhledávání přeskokem... 6 Opakované přehrávání... 6 Opakování přehrávání titulu nebo kapitoly... 7 Opakované přehrávání specifikované části... 7 Zobrazení informací o audiu... 8 Zapnutí titulků... 8 Přepínání úhlu... 8 Zobrazení značky úhlu... 8 Nastavení v průběhu přehrávání Ovládání funkce... 9 Postup fungování ovládání funkcí... 9 Funkce, které lze nastavit Nastavení NASTAVENÍ Společné postupy... 4 Základní postupy nastavení přehrávání... 4 Nastavení audio video... 4 Chytrá nastavení... 4 AQUOS LINK... 4 Nastavení přehrávání... 4 Jazyk na obrazovce Verze Systém

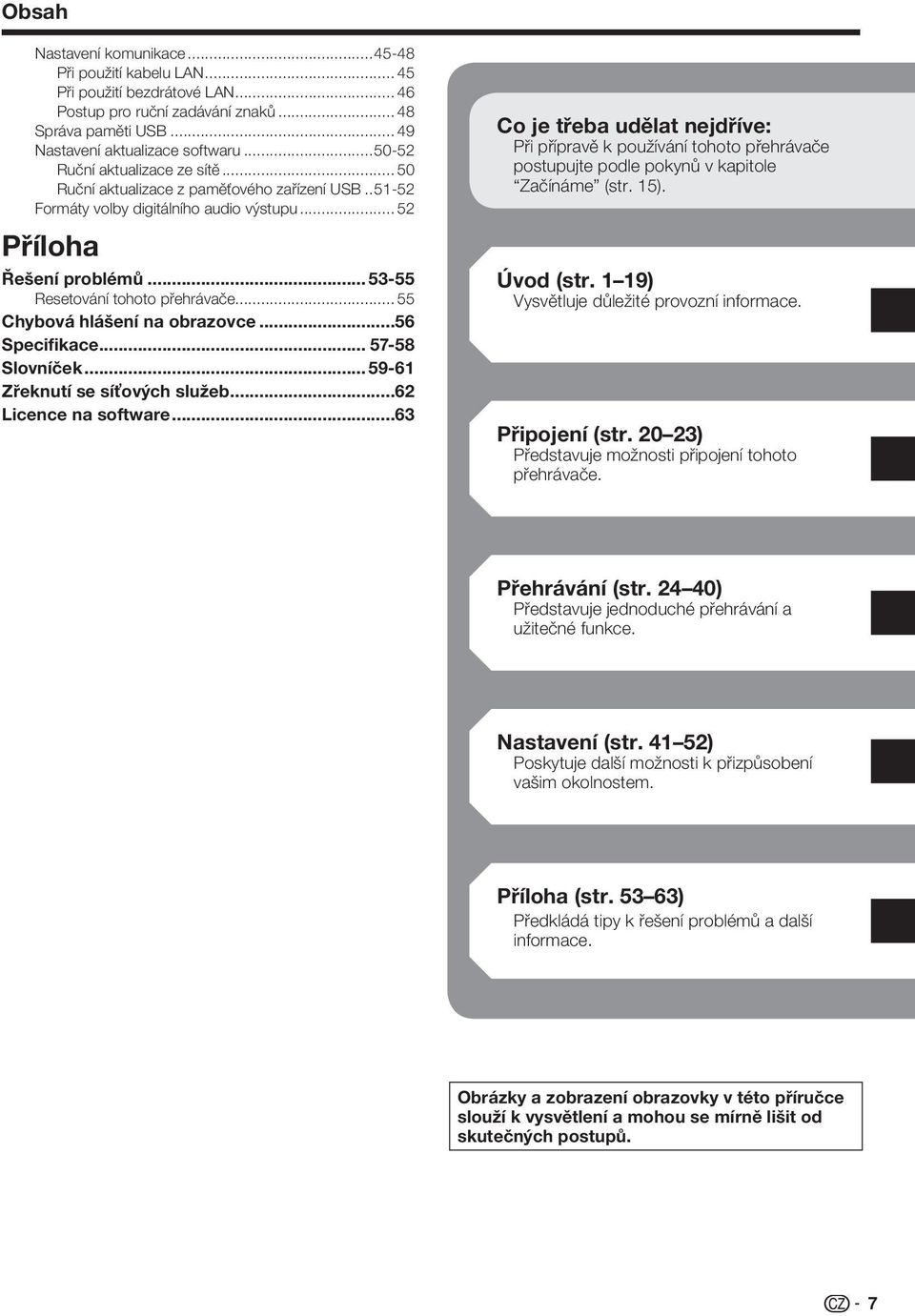

8 Obsah Nastavení komunikace Při použití kabelu LAN Při použití bezdrátové LAN Postup pro ruční zadávání znaků Správa paměti USB Nastavení aktualizace softwaru Ruční aktualizace ze sítě Ruční aktualizace z paměťového zařízení USB..5-5 Formáty volby digitálního audio výstupu... 5 Příloha Řešení problémů Resetování tohoto přehrávače Chybová hlášení na obrazovce...56 Specifikace Slovníček Zřeknutí se síťových služeb...6 Licence na software...6 Co je třeba udělat nejdříve: Při přípravě k používání tohoto přehrávače postupujte podle pokynů v kapitole Začínáme (str. 5). Úvod (str. 9) Vysvětluje důležité provozní informace. Připojení (str. 0 ) Představuje možnosti připojení tohoto přehrávače. Přehrávání (str. 4 40) Představuje jednoduché přehrávání a užitečné funkce. Nastavení (str. 4 5) Poskytuje další možnosti k přizpůsobení vašim okolnostem. Příloha (str. 5 6) Předkládá tipy k řešení problémů a další informace. Obrázky a zobrazení obrazovky v této příručce slouží k vysvětlení a mohou se mírně lišit od skutečných postupů. 7

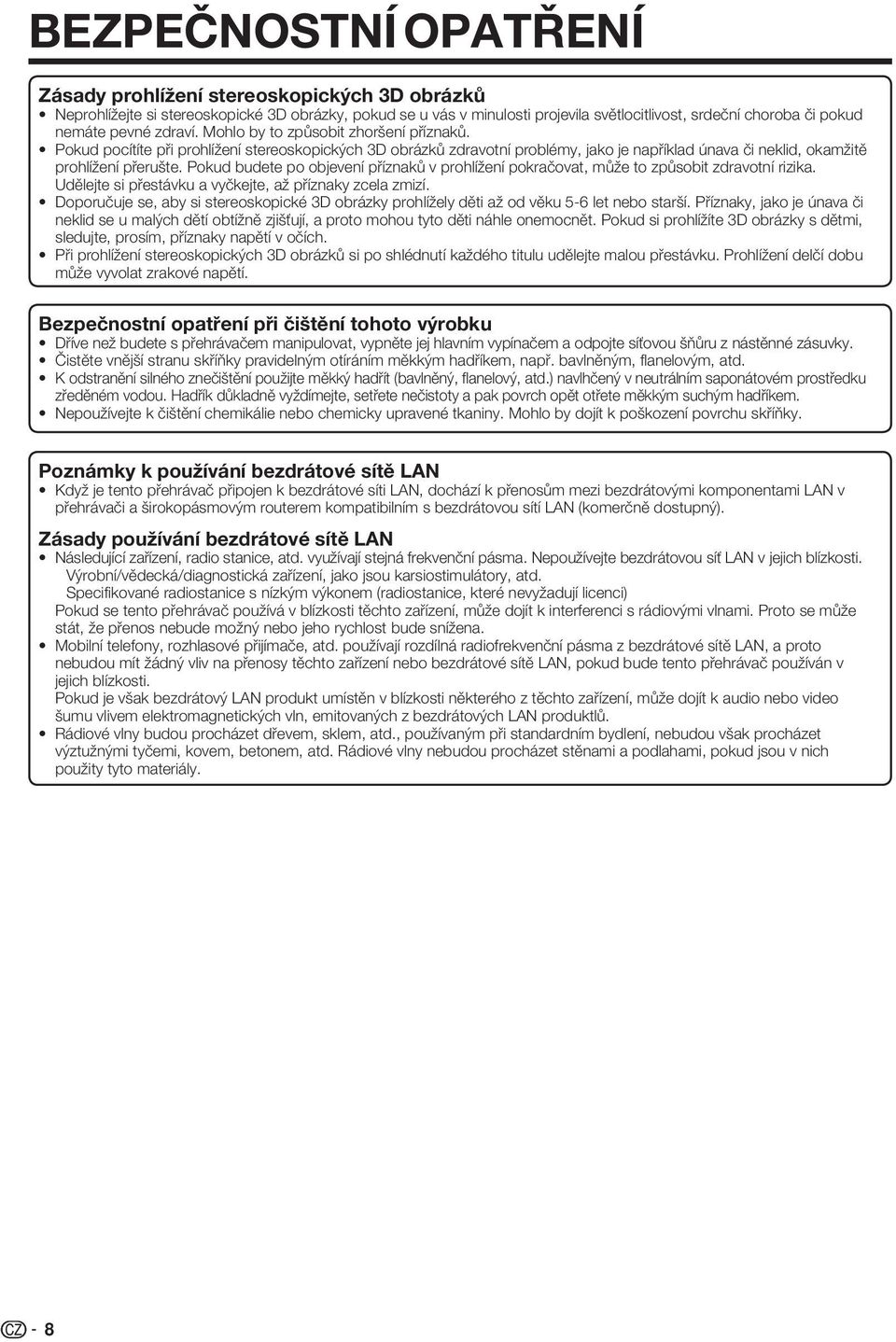

9 BEZPEČNOSTNÍ OPATŘENÍ Zásady prohlížení stereoskopických D obrázků Neprohlížejte si stereoskopické D obrázky, pokud se u vás v minulosti projevila světlocitlivost, srdeční choroba či pokud nemáte pevné zdraví. Mohlo by to způsobit zhoršení příznaků. Pokud pocítíte při prohlížení stereoskopických D obrázků zdravotní problémy, jako je například únava či neklid, okamžitě prohlížení přerušte. Pokud budete po objevení příznaků v prohlížení pokračovat, může to způsobit zdravotní rizika. Udělejte si přestávku a vyčkejte, až příznaky zcela zmizí. Doporučuje se, aby si stereoskopické D obrázky prohlížely děti až od věku 5-6 let nebo starší. Příznaky, jako je únava či neklid se u malých dětí obtížně zjišťují, a proto mohou tyto děti náhle onemocnět. Pokud si prohlížíte D obrázky s dětmi, sledujte, prosím, příznaky napětí v očích. Při prohlížení stereoskopických D obrázků si po shlédnutí každého titulu udělejte malou přestávku. Prohlížení delčí dobu může vyvolat zrakové napětí. Bezpečnostní opatření při čištění tohoto výrobku Dříve než budete s přehrávačem manipulovat, vypněte jej hlavním vypínačem a odpojte síťovou šňůru z nástěnné zásuvky. Čistěte vnější stranu skříňky pravidelným otíráním měkkým hadříkem, např. bavlněným, flanelovým, atd. K odstranění silného znečištění použijte měkký hadřít (bavlněný, flanelový, atd.) navlhčený v neutrálním saponátovém prostředku zředěném vodou. Hadřík důkladně vyždímejte, setřete nečistoty a pak povrch opět otřete měkkým suchým hadříkem. Nepoužívejte k čištění chemikálie nebo chemicky upravené tkaniny. Mohlo by dojít k poškození povrchu skříňky. Poznámky k používání bezdrátové sítě LAN Když je tento přehrávač připojen k bezdrátové síti LAN, dochází k přenosům mezi bezdrátovými komponentami LAN v přehrávači a širokopásmovým routerem kompatibilním s bezdrátovou sítí LAN (komerčně dostupný). Zásady používání bezdrátové sítě LAN Následující zařízení, radio stanice, atd. využívají stejná frekvenční pásma. Nepoužívejte bezdrátovou síť LAN v jejich blízkosti. Výrobní/vědecká/diagnostická zařízení, jako jsou karsiostimulátory, atd. Specifikované radiostanice s nízkým výkonem (radiostanice, které nevyžadují licenci) Pokud se tento přehrávač používá v blízkosti těchto zařízení, může dojít k interferenci s rádiovými vlnami. Proto se může stát, že přenos nebude možný nebo jeho rychlost bude snížena. Mobilní telefony, rozhlasové přijímače, atd. používají rozdílná radiofrekvenční pásma z bezdrátové sítě LAN, a proto nebudou mít žádný vliv na přenosy těchto zařízení nebo bezdrátové sítě LAN, pokud bude tento přehrávač používán v jejich blízkosti. Pokud je však bezdrátový LAN produkt umístěn v blízkosti některého z těchto zařízení, může dojít k audio nebo video šumu vlivem elektromagnetických vln, emitovaných z bezdrátových LAN produktlů. Rádiové vlny budou procházet dřevem, sklem, atd., používaným při standardním bydlení, nebudou však procházet výztužnými tyčemi, kovem, betonem, atd. Rádiové vlny nebudou procházet stěnami a podlahami, pokud jsou v nich použity tyto materiály. 8

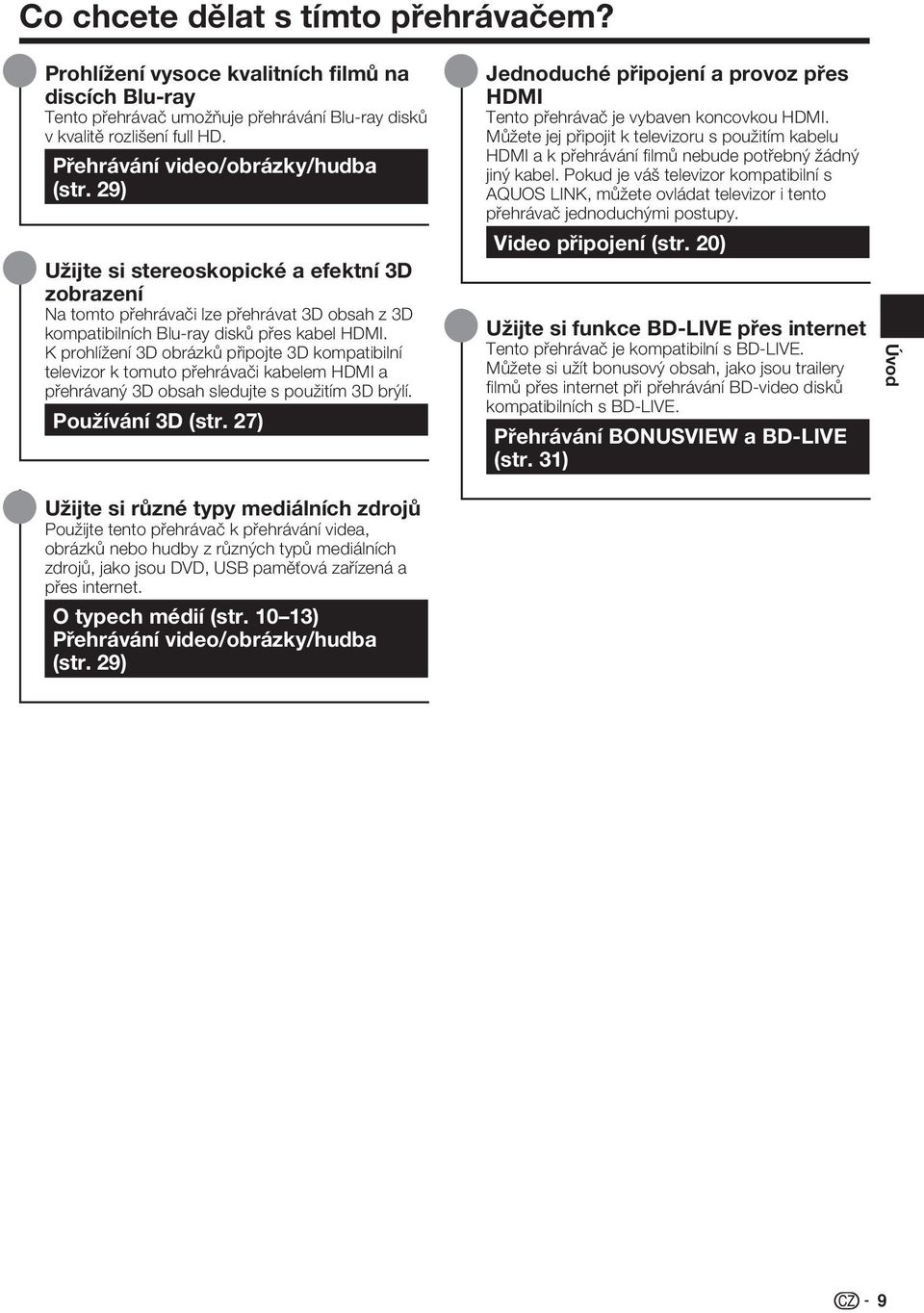

10 Co chcete dělat s tímto přehrávačem? Prohlížení vysoce kvalitních filmů na discích Blu-ray Tento přehrávač umožňuje přehrávání Blu-ray disků v kvalitě rozlišení full HD. Přehrávání video/obrázky/hudba (str. 9) Užijte si stereoskopické a efektní D zobrazení Na tomto přehrávači lze přehrávat D obsah z D kompatibilních Blu-ray disků přes kabel HDMI. K prohlížení D obrázků připojte D kompatibilní televizor k tomuto přehrávači kabelem HDMI a přehrávaný D obsah sledujte s použitím D brýlí. Používání D (str. 7) Užijte si různé typy mediálních zdrojů Použijte tento přehrávač k přehrávání videa, obrázků nebo hudby z různých typů mediálních zdrojů, jako jsou DVD, USB paměťová zařízená a přes internet. O typech médií (str. 0 ) Přehrávání video/obrázky/hudba (str. 9) Jednoduché připojení a provoz přes HDMI Tento přehrávač je vybaven koncovkou HDMI. Můžete jej připojit k televizoru s použitím kabelu HDMI a k přehrávání filmů nebude potřebný žádný jiný kabel. Pokud je váš televizor kompatibilní s AQUOS LINK, můžete ovládat televizor i tento přehrávač jednoduchými postupy. Video připojení (str. 0) Užijte si funkce BD-LIVE přes internet Tento přehrávač je kompatibilní s BD-LIVE. Můžete si užít bonusový obsah, jako jsou trailery filmů přes internet při přehrávání BD-video disků kompatibilních s BD-LIVE. Přehrávání BONUSVIEW a BD-LIVE (str. ) Úvod 9

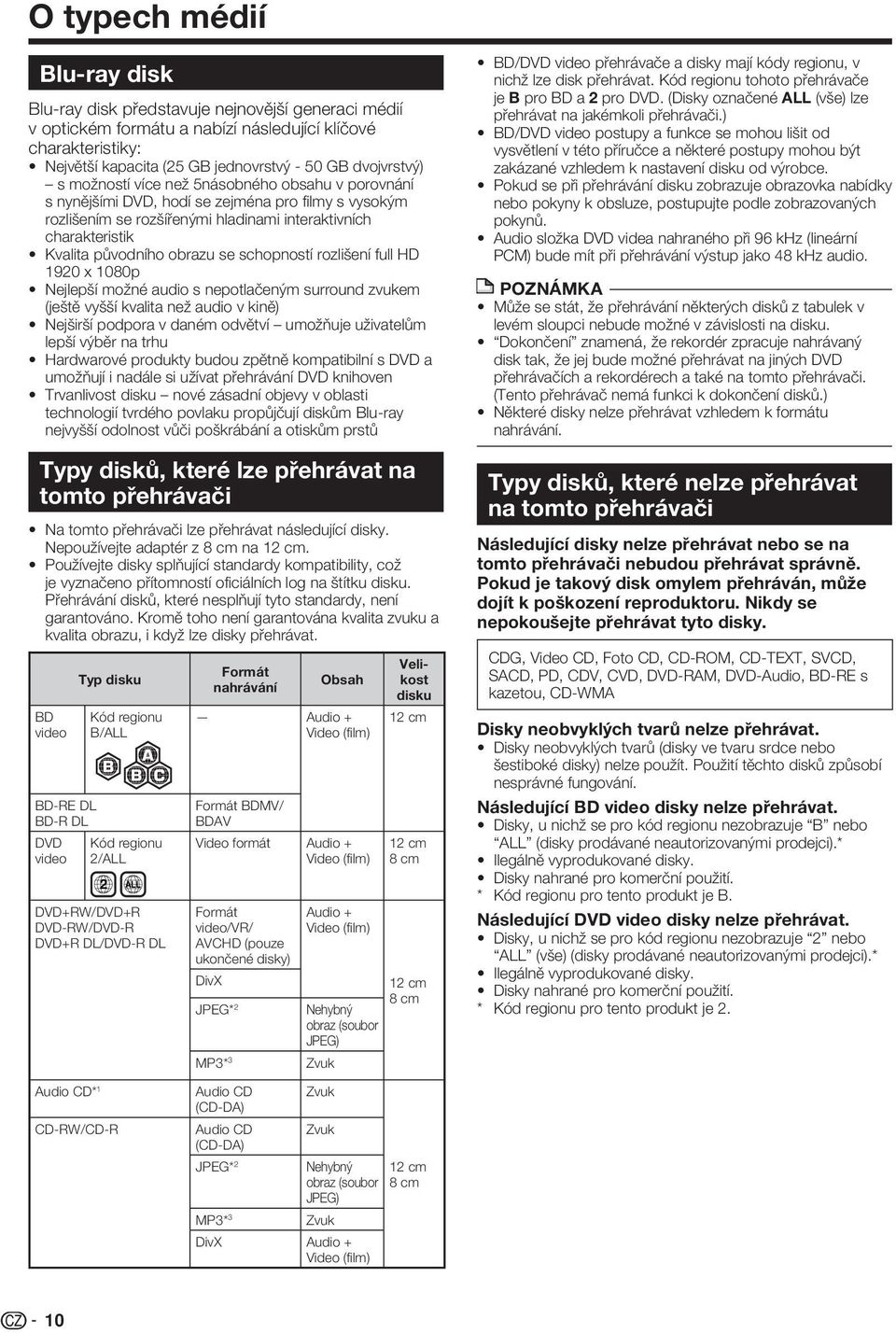

11 O typech médií Blu-ray disk Blu-ray disk představuje nejnovější generaci médií v optickém formátu a nabízí následující klíčové charakteristiky: Největší kapacita (5 GB jednovrstvý - 50 GB dvojvrstvý) s možností více než 5násobného obsahu v porovnání s nynějšími DVD, hodí se zejména pro filmy s vysokým rozlišením se rozšířenými hladinami interaktivních charakteristik Kvalita původního obrazu se schopností rozlišení full HD 90 x 080p Nejlepší možné audio s nepotlačeným surround zvukem (ještě vyšší kvalita než audio v kině) Nejširší podpora v daném odvětví umožňuje uživatelům lepší výběr na trhu Hardwarové produkty budou zpětně kompatibilní s DVD a umožňují i nadále si užívat přehrávání DVD knihoven Trvanlivost disku nové zásadní objevy v oblasti technologií tvrdého povlaku propůjčují diskům Blu-ray nejvyšší odolnost vůči poškrábání a otiskům prstů Typy disků, které lze přehrávat na tomto přehrávači Na tomto přehrávači lze přehrávat následující disky. Nepoužívejte adaptér z 8 cm na cm. Používejte disky splňující standardy kompatibility, což je vyznačeno přítomností oficiálních log na štítku disku. Přehrávání disků, které nesplňují tyto standardy, není garantováno. Kromě toho není garantována kvalita zvuku a kvalita obrazu, i když lze disky přehrávat. BD video BD-RE DL BD-R DL DVD video Typ disku Kód regionu B/ALL Kód regionu /ALL ALL DVD+RW/DVD+R DVD-RW/DVD-R DVD+R DL/DVD-R DL Formát nahrávání Obsah Audio + Video (film) Formát BDMV/ BDAV Video formát Audio + Video (film) Formát video/vr/ AVCHD (pouze ukončené disky) DivX JPEG* MP* Audio + Video (film) Nehybný obraz (soubor JPEG) Zvuk Velikost disku cm cm 8 cm cm 8 cm BD/DVD video přehrávače a disky mají kódy regionu, v nichž lze disk přehrávat. Kód regionu tohoto přehrávače je B pro BD a pro DVD. (Disky označené ALL (vše) lze přehrávat na jakémkoli přehrávači.) BD/DVD video postupy a funkce se mohou lišit od vysvětlení v této příručce a některé postupy mohou být zakázané vzhledem k nastavení disku od výrobce. Pokud se při přehrávání disku zobrazuje obrazovka nabídky nebo pokyny k obsluze, postupujte podle zobrazovaných pokynů. Audio složka DVD videa nahraného při 96 khz (lineární PCM) bude mít při přehrávání výstup jako 48 khz audio. Může se stát, že přehrávání některých disků z tabulek v levém sloupci nebude možné v závislosti na disku. Dokončení znamená, že rekordér zpracuje nahrávaný disk tak, že jej bude možné přehrávat na jiných DVD přehrávačích a rekordérech a také na tomto přehrávači. (Tento přehrávač nemá funkci k dokončení disků.) Některé disky nelze přehrávat vzhledem k formátu nahrávání. Typy disků, které nelze přehrávat na tomto přehrávači Následující disky nelze přehrávat nebo se na tomto přehrávači nebudou přehrávat správně. Pokud je takový disk omylem přehráván, může dojít k poškození reproduktoru. Nikdy se nepokoušejte přehrávat tyto disky. CDG, Video CD, Foto CD, CD-ROM, CD-TEXT, SVCD, SACD, PD, CDV, CVD, DVD-RAM, DVD-Audio, BD-RE s kazetou, CD-WMA Disky neobvyklých tvarů nelze přehrávat. Disky neobvyklých tvarů (disky ve tvaru srdce nebo šestiboké disky) nelze použít. Použití těchto disků způsobí nesprávné fungování. Následující BD video disky nelze přehrávat. Disky, u nichž se pro kód regionu nezobrazuje B nebo ALL (disky prodávané neautorizovanými prodejci).* Ilegálně vyprodukované disky. Disky nahrané pro komerční použití. * Kód regionu pro tento produkt je B. Následující DVD video disky nelze přehrávat. Disky, u nichž se pro kód regionu nezobrazuje nebo ALL (vše) (disky prodávané neautorizovanými prodejci).* Ilegálně vyprodukované disky. Disky nahrané pro komerční použití. * Kód regionu pro tento produkt je. Audio CD* CD-RW/CD-R Audio CD (CD-DA) Audio CD (CD-DA) JPEG* Zvuk Zvuk Nehybný obraz (soubor JPEG) MP* Zvuk DivX Audio + Video (film) cm 8 cm 0

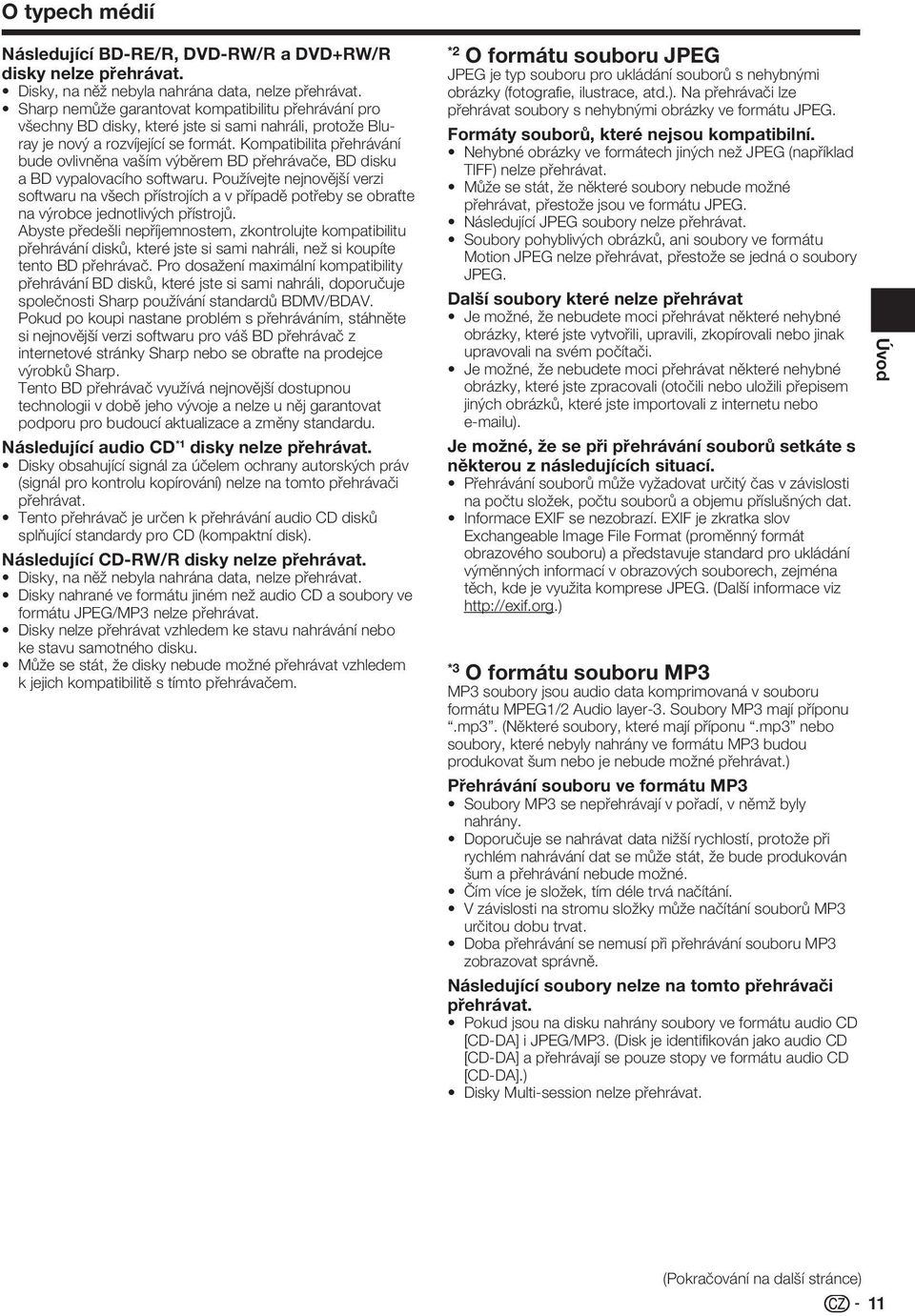

12 O typech médií Následující BD-RE/R, DVD-RW/R a DVD+RW/R disky nelze přehrávat. Disky, na něž nebyla nahrána data, nelze přehrávat. Sharp nemůže garantovat kompatibilitu přehrávání pro všechny BD disky, které jste si sami nahráli, protože Bluray je nový a rozvíjející se formát. Kompatibilita přehrávání bude ovlivněna vaším výběrem BD přehrávače, BD disku a BD vypalovacího softwaru. Používejte nejnovější verzi softwaru na všech přístrojích a v případě potřeby se obraťte na výrobce jednotlivých přístrojů. Abyste předešli nepříjemnostem, zkontrolujte kompatibilitu přehrávání disků, které jste si sami nahráli, než si koupíte tento BD přehrávač. Pro dosažení maximální kompatibility přehrávání BD disků, které jste si sami nahráli, doporučuje společnosti Sharp používání standardů BDMV/BDAV. Pokud po koupi nastane problém s přehráváním, stáhněte si nejnovější verzi softwaru pro váš BD přehrávač z internetové stránky Sharp nebo se obraťte na prodejce výrobků Sharp. Tento BD přehrávač využívá nejnovější dostupnou technologii v době jeho vývoje a nelze u něj garantovat podporu pro budoucí aktualizace a změny standardu. Následující audio CD * disky nelze přehrávat. Disky obsahující signál za účelem ochrany autorských práv (signál pro kontrolu kopírování) nelze na tomto přehrávači přehrávat. Tento přehrávač je určen k přehrávání audio CD disků splňující standardy pro CD (kompaktní disk). Následující CD-RW/R disky nelze přehrávat. Disky, na něž nebyla nahrána data, nelze přehrávat. Disky nahrané ve formátu jiném než audio CD a soubory ve formátu JPEG/MP nelze přehrávat. Disky nelze přehrávat vzhledem ke stavu nahrávání nebo ke stavu samotného disku. Může se stát, že disky nebude možné přehrávat vzhledem k jejich kompatibilitě s tímto přehrávačem. * O formátu souboru JPEG JPEG je typ souboru pro ukládání souborů s nehybnými obrázky (fotografie, ilustrace, atd.). Na přehrávači lze přehrávat soubory s nehybnými obrázky ve formátu JPEG. Formáty souborů, které nejsou kompatibilní. Nehybné obrázky ve formátech jiných než JPEG (například TIFF) nelze přehrávat. Může se stát, že některé soubory nebude možné přehrávat, přestože jsou ve formátu JPEG. Následující JPEG soubory nelze přehrávat. Soubory pohyblivých obrázků, ani soubory ve formátu Motion JPEG nelze přehrávat, přestože se jedná o soubory JPEG. Další soubory které nelze přehrávat Je možné, že nebudete moci přehrávat některé nehybné obrázky, které jste vytvořili, upravili, zkopírovali nebo jinak upravovali na svém počítači. Je možné, že nebudete moci přehrávat některé nehybné obrázky, které jste zpracovali (otočili nebo uložili přepisem jiných obrázků, které jste importovali z internetu nebo u). Je možné, že se při přehrávání souborů setkáte s některou z následujících situací. Přehrávání souborů může vyžadovat určitý čas v závislosti na počtu složek, počtu souborů a objemu příslušných dat. Informace EXIF se nezobrazí. EXIF je zkratka slov Exchangeable Image File Format (proměnný formát obrazového souboru) a představuje standard pro ukládání výměnných informací v obrazových souborech, zejména těch, kde je využita komprese JPEG. (Další informace viz * O formátu souboru MP MP soubory jsou audio data komprimovaná v souboru formátu MPEG/ Audio layer-. Soubory MP mají příponu.mp. (Některé soubory, které mají příponu.mp nebo soubory, které nebyly nahrány ve formátu MP budou produkovat šum nebo je nebude možné přehrávat.) Přehrávání souboru ve formátu MP Soubory MP se nepřehrávají v pořadí, v němž byly nahrány. Doporučuje se nahrávat data nižší rychlostí, protože při rychlém nahrávání dat se může stát, že bude produkován šum a přehrávání nebude možné. Čím více je složek, tím déle trvá načítání. V závislosti na stromu složky může načítání souborů MP určitou dobu trvat. Doba přehrávání se nemusí při přehrávání souboru MP zobrazovat správně. Následující soubory nelze na tomto přehrávači přehrávat. Pokud jsou na disku nahrány soubory ve formátu audio CD [CD-DA] i JPEG/MP. (Disk je identifikován jako audio CD [CD-DA] a přehrávají se pouze stopy ve formátu audio CD [CD-DA].) Disky Multi-session nelze přehrávat. Úvod (Pokračování na další stránce)

13 O typech médií O souborech/složkách pro nehybné obrázky (soubory JPEG) a audio data (soubory MP) Na tomto přehrávači si můžete přehrávat nehybné obrázky (soubory JPEG) /audio data (soubory MP) vytvářením složek na discích nebo na paměťových zařízeních USB, jak je uvedeno níže. Příklad struktury složky: Kořen 00.jpg/00.mp xxx.jpg/xxx.mp 0 Složka * 4 Složka * 4 00.jpg/00.mp O DivX VIDEO DivX je digitální video formát vytvořený společností DivX, Inc. Toto je oficiální zařízení certifikované DivX, na kterém lze přehrávat video. Další informace a softwarové nástroje ke konverzi souborů na DivX video viz O DivX VIDEO-ON-DEMAND Toto DivX certifikované zařízení musí být zaregistrováno, aby na něm bylo možné přehrávat obsah DivX Video-on- Demand (VOD). Pro generování registračního kódu nalezněte sekci DivX VOD v nabídce nastavení zařízení. Přejděte na vod.divx.com s tímto kódem pro dokončení procesu registrace a získání dalších informací o DivX VOD. 56.jpg/56.mp 00.jpg/00.mp 55.jpg/55.mp * 4 xxx Složka 00.jpg/00.mp 56.jpg/56.mp * 4 * 4 Maximální počet složek a souborů v jednotlivých složkách včetně kořenového adresáře je celkem 56. Požadavky na soubor a složku Disky nebo paměťová zařízení USB, které lze přehrávat (jsou rozpoznány) na tomto přehrávači, jsou omezeny na následující vlastnosti: Obsahuje soubory ve formátu EXIF (pouze soubory JPEG) Rozlišení obrazu: Mezi x a 658 x 67 pixelů (pouze soubory JPEG) Maximální počet složek a souborů v jednotlivých složkách: 56 Maximální úroveň hierarchie složek: 5 Velikost souboru: Do 8 MB (soubory JPEG) Do 00 MB (soubory MP) Názvy souboru a složky zobrazené na tomto přehrávači se mohou lišit od těch, které jsou zobrazeny na PC.

14 O typech médií O obsahu disku BD video Užijte si funkce specifické pro BD, včetně BONUSVIEW (BD- ROM profil verze.), jako je obrázek v obrázku a BD-LIVE (strana ). U BD video disků kompatibilních s BONUSVIEW/BD-LIVE si můžete užít další obsah zakopírováním dat z disků nebo stažením z internetu. Například lze pomocí této funkce přehrávat originální film jako primární video a přitom si přehrávat video komentář z film directoru na malé obrazovce jako sekundární video. Dostupné funkce se liší podle disku. Titul, kapitola a stopa Blu-ray disky a DVD disky se rozdělí do Titulů a Kapitol. Pokud je na disku více než jeden film, každý film bude mít zvláštní Titul. Kapitoly však mají dělení titulů. (Viz příklad.) Audio CD se rozdělí na Stopy. Stopu můžete považovat za jednu písničku na audio CD. (Viz příklad.) Příklad : Blu-ray disk nebo DVD Příklad : Audio CD Titul Titul Kapitola Kapitola Kapitola Kapitola Stopa Stopa Stopa Stopa 4 Ikony použité na obalech DVD video disků Na zadní straně obalu na komerčně dostupných DVD jsou obvykle různé informace o obsahu disku. DTS DTS je digitální zvukový systém vyvinutý společností DTS, Inc. pro použití v kinech. Lineární PCM Lineární PCM je formát nahrávání signálu používaný pro audio CD a na některých DVD a Blu-ray discích. Zvuk na audio CD se nahrává při 44, khz s 6 bity. (Zvuk se nahává mezi 48 khz s 6 bity a 96 khz s 4 bity na DVD video disky a mezi 48 khz s 6 bity a 9 khz s 4 bity na BD video discích.) Jazyky titulků Označuje typ titulků. Poměr stran obrazovky Filmy lze nahrávat v různých režimech obrazovky. 4 Úhel kamery Na některé BD/DVD disky se nahrávají scény, které byly zároveň zaznamenány z několika různých úhlů (stejná scéna je zabírána zepředu, zleva, zprava, atd.). 5 Kód regionu Označuje kód regionu (hratelný kód regionu). Ikony použité v tomto návodu k obsluze BD VIDEO... Označuje funkce, které lze provádět pro BD video disky. BD-RE... Označuje funkce, které lze provádět pro BD-RE disky. BD-R... Označuje funkce, které lze provádět pro BD-R disky. DVD VIDEO... Označuje funkce, které lze provádět pro DVD video disky. DVD-RW... Označuje funkce, které lze provádět pro DVD-RW disky. DVD-R... Označuje funkce, které lze provádět pro DVD-R disky. AUDIO CD... Označuje funkce, které lze provádět pro audio CD disky. CD-R... Označuje funkce, které lze provádět pro CD-R disky. CD-RW... Označuje funkce, které lze provádět pro CD-RW disky. USB... Označuje funkce, které lze provádět pro USB paměťová zařízení. Úvod. English. Chinese. English. Chinese 4 5 6:9 LB 45 6 Audio stopy a audio formáty DVD disky mohou obsahovat až 8 zvláštních stop s různými jazyky každé z nich. První v seznamu je originální stopa. V této části jsou také podrobně popsány audio formáty jednotlivých zvukových záznamů filmů Dolby Digital, DTS, MPEG etc. Dolby Digital Zvukový systém vyvinutý Dolby Laboratories Inc., který propůjčuje audio výstupu prostředí kina, když je přehrávač připojen k procesoru Dolby Digital nebo k zesilovači.

15 Důležité informace Zásady pro zacházení s diskem Dávejte pozor na poškrábání a prach BD, DVD a CD disky jsou citlivé na prach, otisky prstů a zejména na poškrábání. Poškrávbaný disk někdy nelze přehrávat. Zacházejte s disky opatrně a uchovávejte je na bezpečném místě. Správné skladování disků Umístěte disk do středu krabičky na disk a skladujte disk ve svislé poloze. Neskladujte disky na místech vystavených přímému slunečnímu záření, v blízkosti topných zařízení a na místech s vysokou vlhkostí. Zamezte spadnutí disků a nevystavujte je působení silných vibrací nebo nárazů. Neskladujte disky na místech kde je mnoho prachu nebo vysoká vlhkost. Zásady pro manipulaci Pokud je povrch znečištěný, otírejte jej jemně měkkým hadříkem, navlhčeným pouze ve vodě. Při otírání disků vždy pohybujte hadříkem směrem od středového otvoru k vnějšímu okraji. Nepoužívejte čistící spreje na nahrávky, benzen, ředidla, tekutiny pro prevenci vzniku statického náboje ani žádná jiná rozpouštědla. Nedotýkejte se povrchu. Nelepte na disk papír nebo samolepky. Pokud je přehrávaný povrch disku znečištěný nebo poškrábaný, může přehrávač rozhodnout, že je disk inkompatibilní a vysunout disk nebo je možné, že nebude disk přehrávat správně. Setřete nešistoty z přehrávaného povrchu měkkým hadříkem. Čištění čočky snímače Nikdy nepoužívejte komerčně dostupné čistící disky. Použití těchto disků může poškodit čočku. Požádejte nejbližší servis autorizovaný společností SHARP o vyčištění čočky. Varování o vzniku orosení Nakondenzovaná voda může na snímacích čočkách nebo na disku vytvořit následující podmínky: Bezprostředně po zapnutí topného tělesa. V místnosti s párou nebo velkou vlhkostí. Pokud je přehrávač náhle přesunut ze studeného do teplého prostředí. Když dojde ke kondenzaci: Pro přehrávač bude obtížné odečítat signály na disku a brání správnému fungování přehrávače. Postup odstranění kondenzace: Vyjměte disk a nechejte přehrávač vypnutý hlavním vypínačem, dokud kondenzace nezmizí. Používání přehrávače s nakondenzovanou kapalinou může způsobit nesprávné fungování. 4 Licence a copyright Audiovizuální materiál může obsahovat díla chráněná autorskými právy, která nesmí být nahrávána bez povolení majitele copyrightu. Přečtěte si příslušný zákon ve své zemi. V této položce je včleněna technologie pro ochranu proti kopírování, chráněná patenty USA a jinými právy k duševnímu vlastnictví společnosti Rovi Corporation. Zpětné dešifrování a odstraňování je zakázáno. Vyrobeno na základě licence od společnosti Dolby Laboratories. Dolby a symbol dvojitého D jsou obchodní značky společnosti Dolby Laboratories. Vyrobeno v licenci na základě patentů USA č.: ; ; ; ; ; ; ; ; 7 99; 7 87 a dalších patentů USA a světových patentů registrovaných i v řízení. DTS a symbol jsou registrované ochranné známky, loga & DTS-HD, DTS-HD Master Audio Essential a DTS jsou ochranné známky DTS, Inc. Produkt obsahuje software. DTS, Inc. Veškerá práva vyhrazena. je ochranná známka. BD-LIVE logo je ochranná známka společnosti Blu-ray Disc Association. je ochranná známka DVD Format/Logo Licensing Corporation. HDMI, logo HDMI a High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky HDMI Licensing LLC. Loga x.v.colour a x.v.colour jsou ochranné známky Sony Corporation. Java a ochranné známky a loga na bázi Java jsou ochranné známky nebo registrované ochranné známky Sun Microsystems, Inc. ve Spojených státech amerických a/nebo v jiných zemích. Logo BONUSVIEW je ochranná známka společnosti Bluray Disc Association. Loga AVCHD a AVCHD jsou ochranné známky Panasonic Corporation a Sony Corporation. Loga Blu-ray D a Blu-ray D jsou ochranné známky Blu-ray Disc Association. DivX, DivX Certified a příslušná loga jsou obchodní značky společnosti DivX, Inc. a používají se na základě licence.

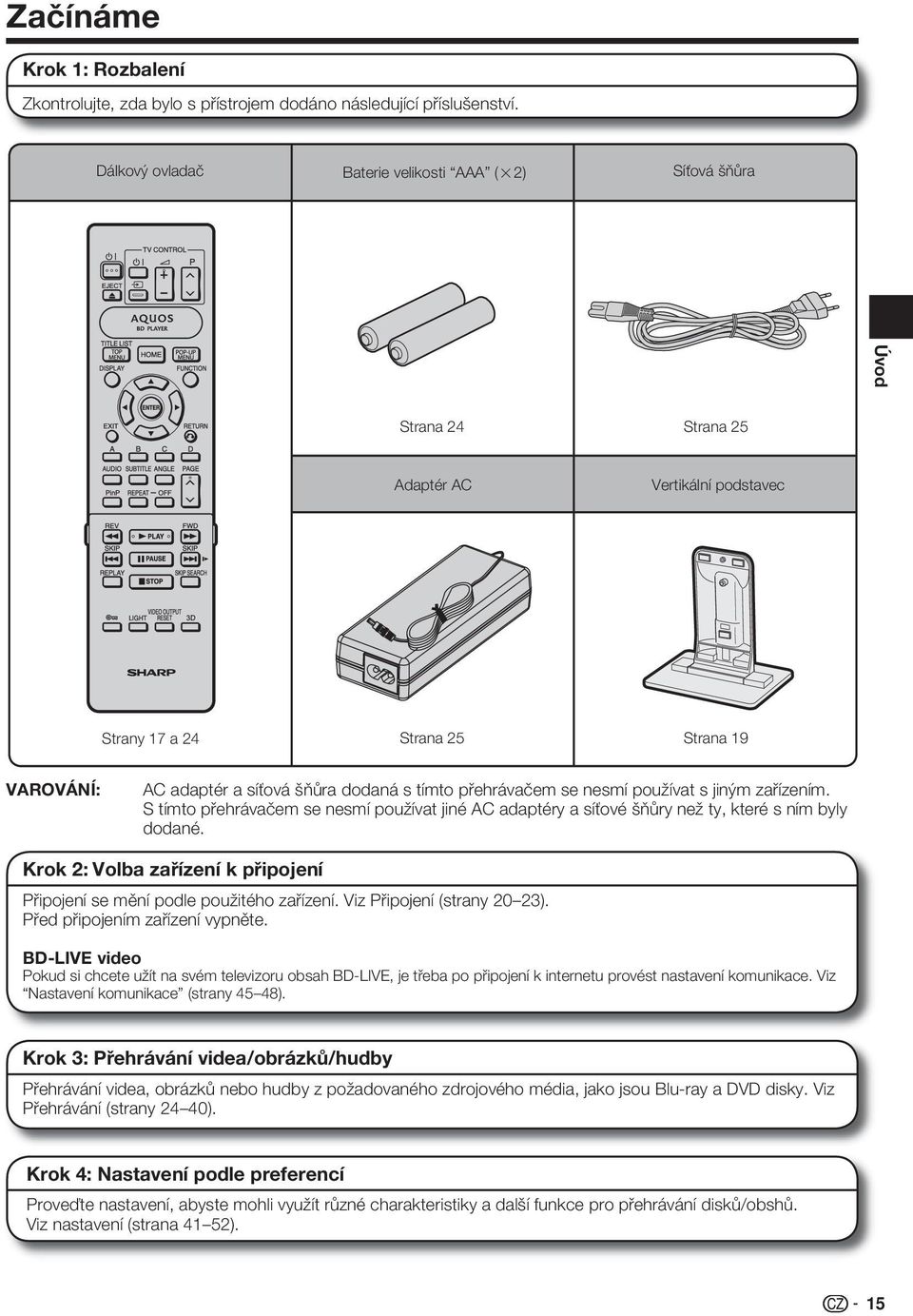

16 Začínáme Krok : Rozbalení Zkontrolujte, zda bylo s přístrojem dodáno následující příslušenství. Dálkový ovladač Baterie velikosti AAA (g) Síťová šňůra Úvod Strana 4 Strana 5 Adaptér AC Vertikální podstavec Strany 7 a 4 Strana 5 Strana 9 VAROVÁNÍ: AC adaptér a síťová šňůra dodaná s tímto přehrávačem se nesmí používat s jiným zařízením. S tímto přehrávačem se nesmí používat jiné AC adaptéry a síťové šňůry než ty, které s ním byly dodané. Krok : Volba zařízení k připojení Připojení se mění podle použitého zařízení. Viz Připojení (strany 0 ). Před připojením zařízení vypněte. BD-LIVE video Pokud si chcete užít na svém televizoru obsah BD-LIVE, je třeba po připojení k internetu provést nastavení komunikace. Viz Nastavení komunikace (strany 45 48). Krok : Přehrávání videa/obrázků/hudby Přehrávání videa, obrázků nebo hudby z požadovaného zdrojového média, jako jsou Blu-ray a DVD disky. Viz Přehrávání (strany 4 40). Krok 4: Nastavení podle preferencí Proveďte nastavení, abyste mohli využít různé charakteristiky a další funkce pro přehrávání disků/obshů. Viz nastavení (strana 4 5). 5

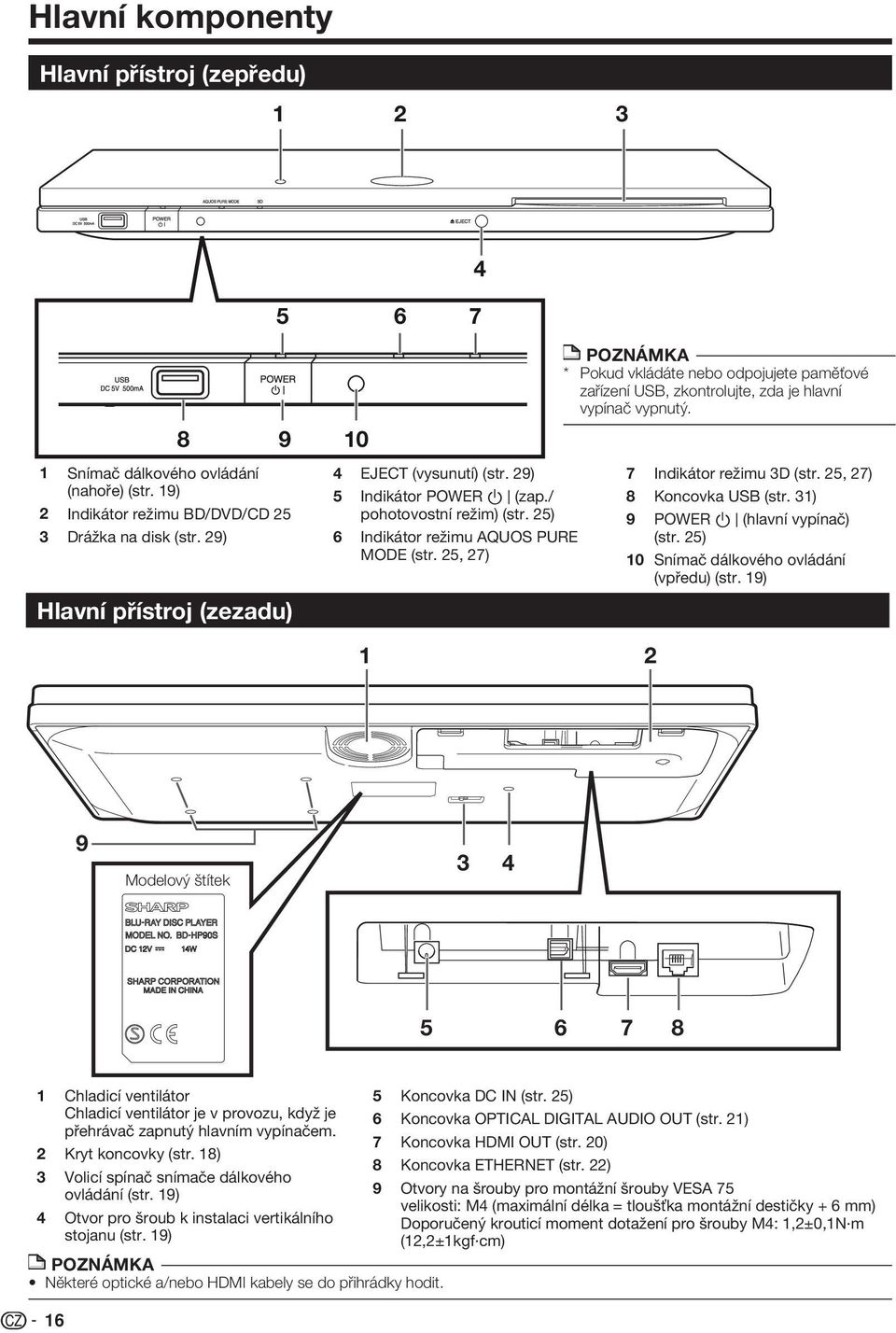

17 Hlavní komponenty Hlavní přístroj (zepředu) Snímač dálkového ovládání (nahoře) (str. 9) Indikátor režimu BD/DVD/CD 5 Drážka na disk (str. 9) Hlavní přístroj (zezadu) 4 EJECT (vysunutí) (str. 9) 5 Indikátor POWER B (zap./ pohotovostní režim) (str. 5) 6 Indikátor režimu AQUOS PURE MODE (str. 5, 7) * Pokud vkládáte nebo odpojujete paměťové zařízení USB, zkontrolujte, zda je hlavní vypínač vypnutý. 7 Indikátor režimu D (str. 5, 7) 8 Koncovka USB (str. ) 9 POWER B (hlavní vypínač) (str. 5) 0 Snímač dálkového ovládání (vpředu) (str. 9) 9 Modelový štítek Některé optické a/nebo HDMI kabely se do přihrádky hodit. 6 Chladicí ventilátor Chladicí ventilátor je v provozu, když je přehrávač zapnutý hlavním vypínačem. Kryt koncovky (str. 8) Volicí spínač snímače dálkového ovládání (str. 9) Otvor pro šroub k instalaci vertikálního stojanu (str. 9) 5 Koncovka DC IN (str. 5) 6 Koncovka OPTICAL DIGITAL AUDIO OUT (str. ) 7 Koncovka HDMI OUT (str. 0) 8 Koncovka ETHERNET (str. ) 9 Otvory na šrouby pro montážní šrouby VESA 75 velikosti: M4 (maximální délka = tloušťka montážní destičky + 6 mm) Doporučený krouticí moment dotažení pro šrouby M4:,±0,N m (,±kgf cm)

18 Hlavní komponenty Dálkový ovladač Tlačítka pod krytem B (Power) (hlavní vypínač) (str. 5) m EJECT (vysunutí disku) (str. 9) TOP MENU/TITLE LIST (hlavní nabídka/seznam titulů) (str. 0, ) 4 DISPLAY (str. 9, 7) 5 Tlačítka kurzoru (a/b/c/d), ENTER (str. 6, 4) 6 EXIT (str. 4) 7 A (červené), B (zelené), C (žluté), D (modré) (str.,, 5, 48) 8 AUDIO (str. 8), SUBTITLE (titulky) (str. 8), ANGLE (úhel) (str. 8) 9 PinP (str. ) 0 REPEAT (opakovat) (str. 7), OFF (vyp.). (pro OPAKOVAT) (str. 7) S REV (zpět) (str. 6) T SKIP (přeskok) (pp., 6) REPLAY (opakované přehrávání) (str. 6) 4 (Zámek) (Viz níže.) 5 LIGHT (světlo) (str. 6) 6 Tlačítka OVLADAČE TV (str. 6) 7 HOME (str. 6, 4) 8 POP-UP MENU (vyskakovací nabídka) (str. 0) 9 FUNCTION (funkce) (str. 9) 0 n RETURN (zpět) (str., 7) PAGE (strana) r/s (str. ) d PLAY (přehrávání) (str. 9) V FWD (vpřed) (str. 6) 4 F PAUSE (pozastavení) (str. 4, 6) 5 U SKIP/l (přeskočení) (str., 6) 6 SKIP (str. 6) 7 H STOP (str. 9) 8 D (str. 7) 9 VIDEO OUTPUT RESET (vynulování výstupu videa) (str. 4) 0 Číselná tlačítka (str. 40) ENTER (p. 40) Toto tlačítko funguje stejně jako 5 ENTER. CLEAR (p. 40) Vynuluje zadané číslo. Nefunkční tlačítka Nemají žádnou funkci. Tato tlačítka na dálkovém ovladači jsou nefunkční. Funkce zamčení kláves Můžete nastavit zamčení kláves aby nedošlo k neúmyslnému ovládání. Tato funkce umožňuje u televizorů kompatibilních d AQUOS LINK také provést zamčení kláves na přehrávači. Stiskněte a podržte (zámek) déle než na sekundy. Vždy když provedete tento postup je funkce aktivována nebo deaktivována. V těchto případech blikají kontrolky režimu BD/DVD/CD. Při provozování přehrávače ve stavu s nastavenou funkcí zamčení kláves, bude indikátor režimu BD/DVD/ CD blikat asi sekundy. Tento dálkový ovladač je vybaven dvěma tlačítky ENTER Indikátor režimu BD/DVD/CD (5 a uvedenými výše). Tlačítko ENTER pod krytem je užitečné při používání s číslicovými tlačítky. Úvod 7

19 Umístění přehrávače Sejmutí a opětovné nasazení krytu koncovek Před připojením přehrávače k TV, AC adaptéru, atd. sejměte kryt koncovek dole na přehrávači. Sejměte kryt koncovek dole na přehrávači b Spodní strana přehrávače E Používání přehrávače ve svislé poloze Protáhněte kabely koncem krytu koncovek. b Spodní strana přehrávače Zde protáhněte kabely Kryt koncovek opět nasaďte tak, aby kabely procházely koncem krytu. E Proveďte potřebná připojení k přehrávači (strany 0, 5). Opět nasaďte kryt koncovek. Používání přehrávače ve vodorovné poloze Protáhněte kabely středem krytu koncovek. b Spodní strana přehrávače Příklad instalace Zde protáhněte kabely Kryt koncovek opět nasaďte tak, aby kabely procházely středem krytu. b Spodní strana přehrávače Instalace na svislý stojan je popsána na straně 9. Zajištění konzoly pro kabel HDMI Kryt koncovek má zajišťovací konzolu pro zamezení zlomení kabelu HDMI. Pokud není kabel HDMI přímo protažen zajišťovací konzolou, kryt koncovek nelze zavřít. b Zadní strana krytu koncovek Příklad instalace Zajištění konzoly pro kabel HDMI 8

20 Umístění přehrávače Tento přehrávač lze používat ve vodorovné nebo ve svislé poloze podle místa instalace. E Používání přehrávače ve vodorovné poloze Připevněte stojan k přehrávači. Snímač dálkového ovládání Front (vpředu) E Používání přehrávače ve svislé poloze Spojte kabely do svazku. Snímač dálkového ovládání Top (nahoře) Snímač dálkového ovládání Front (vpředu) Protáhněte kabely stojanem. Připojení Přepněte snímač dálkového ovladače na Front (vpředu) nebo Top (nahoře) podle místa instalace. FRONT TOP Volicí spínač snímače dálkového ovládání Připevnění přehrávače k TV stojanu, atd. Pro zamezení pádu přehrávače lze připevnit stojan k TV stojanu atd. Komerčně dostupný šroub nasaďte do otvoru stojanu a přišroubujte pro zajištění přehrávače. Instalace svislého stojanu Při používání přehrávače ve svislé poloze nainstalujte dodaný stojan. Umístěte proti sobě otvor na šroub na přehrávači a stojan. Šroub (průměr: cca mm) TV stojan atd. Šroub je přišroubován ke stojanu. Otvor na šroub 9

21 Připojení Video připojení Připojení ke koncovce HDMI Můžete si užít vysokou kvalitu digitálního obrazu a zvuku při použití koncovky HDMI. Pokud používáte AQUOS LINK, používejte certifikovaný kabel HDMI. Podrobnosti o formátech digirálního audio výstupu (PCM/bitstream) naleznete v tabulce výběru formátu digitálního audio výstupu na straně 5. POSTUP Před prováděním jakýchkoli připojení zkontrolujte, zda je vypnutý tento přehrávač a ostatní přístroje. Pevně připojte kabel HDMI (komerčně dostupný) ke koncovkám HDMI ( a ). Tento přehrávač Audio přenášené ve formátech DTS-HD High Resolution Audio a DTS-HD Master Audio je výstup z koncovky HDMI jako Bitstream. Připojte zesilovače se zabudovaným dekodérem a užijte si skvělou kvalitu zvuku. Ke koncovce HDMI OUT Při používání výstupu HDMI je k dispozici 7. kan. digitální výstup. HDMI kabel (komerčně dostupné) Ke koncovce HDMI IN Projektor TV AV přijímač Zařízení s koncovkou HDMI Po připojení V případě potřeby připojte audio přístroj. (str. ) V případě potřeby proveďte nastavení audio video. (str. 4) Viz funkci AQUOS LINK. (str. 7 a 4) Připravte požadovaný disk nebo obsah a spusťte přehrávání. (str. 9 5) 0

22 Audio připojení Připojení k digitální audio koncovce Můžete připojit audio přístroj nebo televizor ke koncovce OPTICAL DIGITAL AUDIO OUT (optický digitální audio výstup). Podrobnosti o formátech digirálního audio výstupu (PCM/bitstream) naleznete v tabulce výběru formátu digitálního audio výstupu na straně 5. POSTUP Před prováděním jakýchkoli připojení zkontrolujte, zda je vypnutý tento přehrávač a ostatní přístroje. Pevně připojte optický digitální kabel (komerčně dostupný) k optickým digitálním audio koncovkám ( a ). Tento přehrávač Při používání OPTICAL DIGITAL AUDIO OUT (optický digitální audio výstup), je k dispozici 5, kan. digitální výstup. 7, kan. Digital Output (digitální výstup) není dostupný. Připojení : 7, kan. audio je dostupné přes koncovku HDMI. Digitální audio nelze kopírovat z koncovky OPTICAL DIGITAL AUDIO OUT (OPTICKÝ DIGITÁLNÍ AUDIO VÝSTUP). Ke koncovce OPTICAL DIGITAL AUDIO OUT (optický digitální výstup) Optický digitální kabel (komerčně dostupné) Ke koncovce OPTICAL DIGITAL AUDIO IN (optický digitální audio vstup) TV Zesilovač Audio přístroj s koncovkou digitálního audio vstupu Po připojení V případě potřeby proveďte nastavení audio video. (str. 4) Připravte požadovaný disk nebo obsah a spusťte přehrávání. (str. 9 5)

23 Širokopásmové internetové připojení Internetové připojení (kabel LAN) Při připojení tohoto přehrávače k internetu si můžete na televizoru užívat nejrůznější obsah s použitím funkcí BD- LIVE a také provádět aktualizace softwaru. Při používání internetu je zapotřebí širokopásmové připojení, jak je uvedeno níže. POSTUP Před prováděním jakýchkoli připojení zkontrolujte, zda je vypnutý tento přehrávač a ostatní přístroje. Pevně připojte kabel LAN (komerčně dostupný) ke koncovkám ETHERNET ( a ). Tento přehrávač Pokud vytvořeno připojení k internetu, nelze zároveň použít drátové i bezdrátové připojení. Použijte pouze jeden typ připojení. UPOZORNĚNÍ Pokud je k tomuto přehrávači připojen kabel LAN, bezdrátové LAN připojení není dostupné. Pro použití bezdrátového LAN nepřipojujte LAN kabel k tomuto přehrávači. Při použití širokopásmového připojení k internetu je zapotřebí smlouva s poskytovatelem internetových služeb. Bližší podrobnosti vám sdělí váš nejbližší poskytovatel internetových služeb. Prostudujte si návod k obsluze vašeho zařízení, protože se připojené zařízení a metoda připojení mohou lišit v závislosti na vašem internetovém prostředí. Použijte LAN kabel/router podporující 0BASE- T/00BASE-TX. Společnost SHARP nemůže zaručit, že budou zdířky všech značek fungovat ve spojení s tímto přehrávačem. LAN Ke koncovce ETHERNET Kabel LAN (komerčně dostupný) Ke koncovce LAN Internet Modem Zdířka nebo bezdrátový router PC Příklad širokopásmového internetového připojení Po připojení Proveďte nastavení komunikace. (Strany 45 48) Pokud si užíváte obsah na svém televizoru s použitím funkcí BD-LIVE, viz BD-LIVE (strany a 44). Pro aktualizaci softwaru přes internet proveďte Nastavení aktualizace softwaru. (str. 50)

24 Širokopásmové internetové připojení Internetové připojení (bezdrátová síť LAN) Při připojení tohoto přehrávače k internetu si můžete na televizoru užívat nejrůznější obsah s použitím funkcí BD- LIVE a také provádět aktualizace softwaru. Můžete se připojit k síti s použitím bezdrátového routeru/přístupového bodu. POSTUP Před prováděním jakýchkoli připojení zkontrolujte, zda je vypnutý tento přehrávač a ostatní přístroje. Tento přehrávač Pokud vytvořeno připojení k internetu, nelze zároveň použít drátové i bezdrátové připojení. Použijte pouze jeden typ připojení. Tento přehrávač je vybaven IEEE 80,n vnitřní bezdrátovou jednotkou, která také podporuje standardy 80,b/g. UPOZORNĚNÍ Pokud je k tomuto přehrávači připojen kabel LAN, bezdrátové LAN připojení není dostupné. Pro použití bezdrátového LAN nepřipojujte LAN kabel k tomuto přehrávači. Při použití širokopásmového připojení k internetu je zapotřebí smlouva s poskytovatelem internetových služeb. Bližší podrobnosti vám sdělí váš nejbližší poskytovatel internetových služeb. Prostudujte si návod k obsluze vašeho zařízení, protože se připojené zařízení a metoda připojení mohou lišit v závislosti na vašem internetovém prostředí. Bezdrátový router/ přístupový bod PC Přehrávání Musíte použít bezdrátový router/přístupový bod, který podporuje IEEE80. b/g/n. (n se doporučuje pro stabilní provoz bezdrátové sítě.) Bezdrátová síť LAN může ze své podstaty způsobovat rušení za podmínek používání (výkon přístupového bodu, vzdálenost, překážky, rušení s dalšími rádiovými zařízeními, atd.). Nastavte bezdrátový router/přístupový bod na režim Infrastruktucture (infrastruktura). Režim Ad-hoc není podporován. Společnost SHARP nemůže zaručit, že budou bezdrátové routery všech značek fungovat ve spojení s tímto přehrávačem. Modem Internet Příklad širokopásmového internetového připojení Po připojení Proveďte nastavení komunikace. (Strany 45 48) Pokud si užíváte obsah na svém televizoru s použitím funkcí BD-LIVE, viz BD-LIVE (strany a 44). Pro aktualizaci softwaru přes internet proveďte Nastavení aktualizace softwaru. (str. 50)

25 Přehrávání Před zahájením přehrávání Vkládání baterií do dálkového ovladače Uchopte poutko na krytu přihrádky na baterie a stáhněte kryt ve směru šipky. Přibližný rozsah působení dálkového ovladače Můžete zvolit použitý snímač dálkového ovladače podle orientace přehrávače. Další informace k zapínání snímače dálkového ovládání naleznete na straně 9. Snímač dálkového ovládání Vložte dvě baterie typu AAA (velikost R-0, UM/SUM-4). Umístěte baterie s koncovkami odpovídajícími označení m a n v přihrádce na baterie. 0º 0º 0º 0º c Dálkový ovladač Vložte menší poutko krytu baterie do otvoru a přitiskněte ke krytu, aby zaklaplo na místě. * Cca 7 m od snímače Nevystavujte dálkové ovládání nárazům, působení vody či nadměrné vlhkosti. Může nastat situace, že dálkový ovladač nebude fungovat, pokud bude senzor dálkového ovládání vystaven působení přímého slunečního záření nebo jiného silného světelného zdroje. Nesprávné použití baterií může způsobit jejich prosakování nebo prasknutí. Přečtěte si varování k bateriím a používejte baterie správným způsobem. Nepoužívejte současně staré a nové baterie a baterie různých značek. Pokud dálkový ovladač delší dobu nepoužíváte, vyjměte z něj baterie. Snímač dálkového ovládání 0º 0º 0º 0º Snímač dálkového ovládání 0º 0º 0º 0º VAROVÁNÍ Neskladujte baterie na místě vystaveném přímému slunečnímu záření či na místě s nadměrně vysokou teplotou, například v autě nebo v blízkosti topného tělesa. Může to způsobit prosakování baterií, přehřátí, explozi nebo požár. Může také dojít ke snížení životnosti či výkonu baterií. c Dálkový ovladač d 4
