Tenká externí zapisovací jednotka BD-ROM/DVD

Transkript

1 SE-406AB Tenká externí zapisovací jednotka BD-ROM/DVD uživatelská příručka Zaznamenejte své vzpomínky

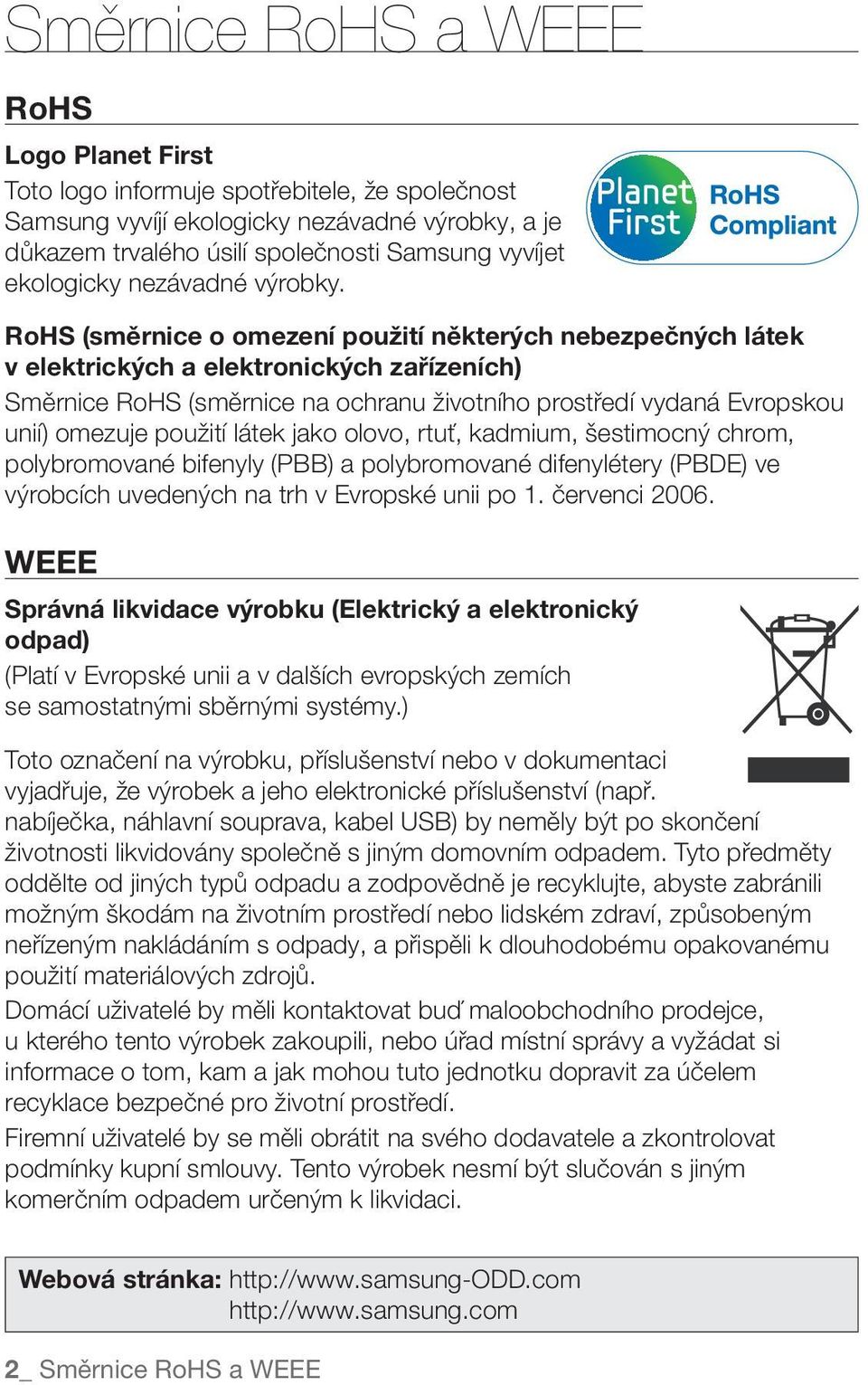

2 Směrnice RoHS a WEEE RoHS Logo Planet First Toto logo informuje spotřebitele, že společnost Samsung vyvíjí ekologicky nezávadné výrobky, a je důkazem trvalého úsilí společnosti Samsung vyvíjet ekologicky nezávadné výrobky. RoHS (směrnice o omezení použití některých nebezpečných látek v elektrických a elektronických zařízeních) Směrnice RoHS (směrnice na ochranu životního prostředí vydaná Evropskou unií) omezuje použití látek jako olovo, rtuť, kadmium, šestimocný chrom, polybromované bifenyly (PBB) a polybromované difenylétery (PBDE) ve výrobcích uvedených na trh v Evropské unii po 1. červenci WEEE Správná likvidace výrobku (Elektrický a elektronický odpad) (Platí v Evropské unii a v dalších evropských zemích se samostatnými sběrnými systémy.) Toto označení na výrobku, příslušenství nebo v dokumentaci vyjadřuje, že výrobek a jeho elektronické příslušenství (např. nabíječka, náhlavní souprava, kabel USB) by neměly být po skončení životnosti likvidovány společně s jiným domovním odpadem. Tyto předměty oddělte od jiných typů odpadu a zodpovědně je recyklujte, abyste zabránili možným škodám na životním prostředí nebo lidském zdraví, způsobeným neřízeným nakládáním s odpady, a přispěli k dlouhodobému opakovanému použití materiálových zdrojů. Domácí uživatelé by měli kontaktovat buď maloobchodního prodejce, u kterého tento výrobek zakoupili, nebo úřad místní správy a vyžádat si informace o tom, kam a jak mohou tuto jednotku dopravit za účelem recyklace bezpečné pro životní prostředí. Firemní uživatelé by se měli obrátit na svého dodavatele a zkontrolovat podmínky kupní smlouvy. Tento výrobek nesmí být slučován s jiným komerčním odpadem určeným k likvidaci. Webová stránka: 2_ Směrnice RoHS a WEEE

3 Bezpečnostní opatření DŮLEŽITÉ: NÁSLEDUJÍCÍ POKYNY SI PEČLIVĚ PŘEČTĚTE A DODRŽUJTE JE Varování Upozornění Důležité Upozornění Poznámka Tento symbol označuje informace o hrozícím vážném nebezpečí. Pokud bude tento symbol uživatelem ignorován a se zařízením nebude správně zacházeno, může dojít k vážnému zranění nebo smrti. Tento symbol označuje informace o hrozícím nebezpečí. Pokud bude tento symbol uživatelem ignorován a se zařízením nebude správně zacházeno, může dojít k poškození výrobku. Důležité: Následující pokyny si pečlivě přečtěte a dodržujte je. Nerozebírejte. Poznámka JE-LI SOFTWAROVÝ PROGRAM DODÁN SPOLEČNĚ S OPTICKOU JEDNOTKOU OD SPOLEČNOSTI SAMSUNG, POTŘEBUJETE S OHLEDEM NA VÝROBCE, PRODEJCE ČI DODAVATELE PRO TAKTO DODANÝ SOFTWARE SAMOSTATNOU PLATNOU LICENCI DANÉHO PRODUKTU (NAPŘÍKLAD OSOBNÍ POČÍTAČ), KTERÝ OBSAHUJE OPTICKOU JEDNOTKU SPOLU SE SOFTWAREM. NENÍ-LI VÝSLOVNĚ UVEDENO, ŽE JE LICENCE TŘETÍ STRANY SOUČÁSTÍ, SPOLEČNOST SAMSUNG NEPOSKYTUJE ŽÁDNÉ LICENCE TŘETÍCH STRAN A TÍMTO SE ROVNĚŽ ZŘÍKÁ VEŠKERÉ ODPOVĚDNOSTI S TÍM SOUVISEJÍCÍ. INSTALACE Jednotku neumisťujte na nestabilní povrch. Bezpečnostní opatření _3

4 Jednotku neumisťujte na přímé sluneční světlo. Nevystavujte výrobek velmi nízkým nebo vysokým teplotám. Nevystavujte výrobek vysoké vlhkosti. PROVOZ S jednotkou zacházejte opatrně, aby nedošlo k jejímu poškození vlivem nárazu. Zabraňte upuštění jednotky. Nevystavujte jednotku nadměrným otřesům. Jinak hrozí poškození jednotky. 4_ Bezpečnostní opatření

5 Při provozu s jednotkou nehýbejte. Nepokoušejte se silou otevřít přihrádku disku. Před otevřením přihrádky disku ukončete všechny spuštěné aplikace. K otevření přihrádky disku vždy používejte tlačítko pro vysunutí. Je-li jednotka v provozu, nedávejte ruce do přihrádky disku. Může dojít ke zranění nebo k poškození výrobku. Nepoužívejte prasklé, deformované nebo jinak poškozené disky. Prasklý disk se může při použití rozlomit, zejména pokud je prasklina v blízkosti středu disku. Před použitím disku se vždy ujistěte, že není prasklý. V případě, že je disk prasklý, doporučujeme vytvořit kopii disku a používat tuto kopii. Pokud budete dál používat naprasklý disk, prasklina se bude zvětšovat. V takovém případě hrozí neopravitelné poškození disku. Nepoužívejte nekvalitní disky (neznačkové, poškrábané, poškozené apod.). V případě, že takové disky budete používat, nenese společnost Samsung zodpovědnost za případné škody. Nepokládejte na jednotku těžké předměty. Bezpečnostní opatření _5

6 DALŠÍ POKYNY Dovnitř jednotky nesmí vniknout žádné cizí materiály. Na jednotku nepoužívejte vznětlivé přípravky, jako jsou prostředky na bázi alkoholu nebo benzenu, jinak hrozí riziko požáru. Výrobek bez povolení sami nerozebírejte, neopravujte ani neupravujte. Sníží se tak riziko poškození, úrazu elektrickým proudem a případného vzniku požáru. 6_ Bezpečnostní opatření

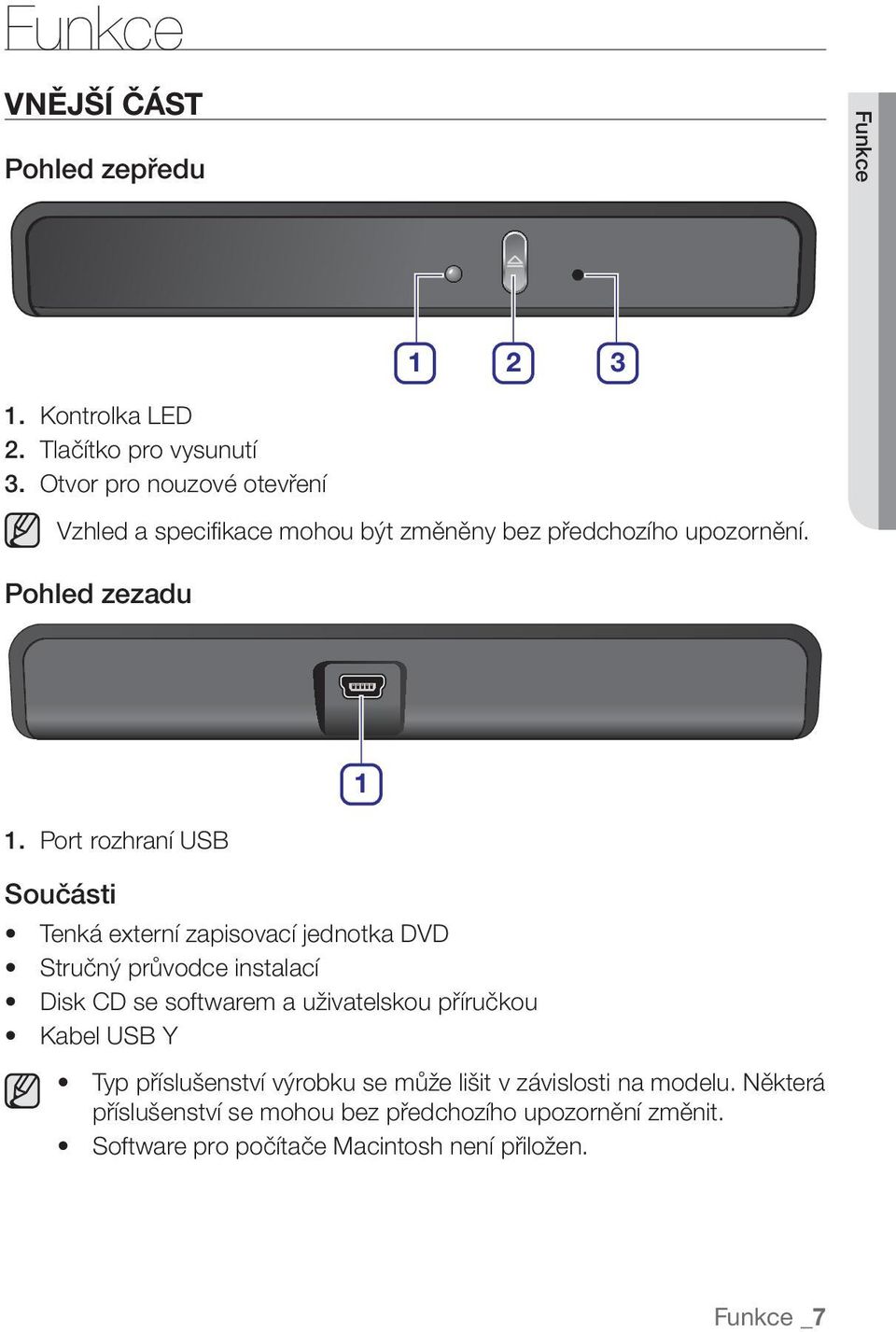

7 Funkce VNĚJŠÍ ČÁST Pohled zepředu Funkce Kontrolka LED 2. Tlačítko pro vysunutí 3. Otvor pro nouzové otevření Vzhled a specifikace mohou být změněny bez předchozího upozornění. Pohled zezadu 1. Port rozhraní USB Součásti 1 Tenká externí zapisovací jednotka DVD Stručný průvodce instalací Disk CD se softwarem a uživatelskou příručkou Kabel USB Y Typ příslušenství výrobku se může lišit v závislosti na modelu. Některá příslušenství se mohou bez předchozího upozornění změnit. Software pro počítače Macintosh není přiložen. Funkce _7

8 SYSTÉMOVÉ POŽADAVKY POLOŽKA Operační systém Procesor Paměť RAM Monitor Grafická karta POPIS Microsoft Windows XP (SP2 nebo vyšší) / Vista / 7 MAC OS X ( a vyšší) Pentium 4 3,2 GHz nebo rychlejší 1 GB nebo více Doporučena podpora technologie HDCP (podpora digitálního přehrávání) Podpora technologie HDCP (pro přehrávání disků Blu-ray musí grafická karta podporovat technologii HDCP) Rozhraní Konektor rozhraní USB 2.0 Jednotka nemusí za všech okolností poskytovat maximální výkon. Závisí to na systému počítače. Chcete-li zobrazit systémové požadavky pro přehrávání 3D obsahu, přejděte na stránku níže. Adresa: Products (Výrobky) > Video/Movie Playback (Přehrávání videa a filmů) > PowerDVD > REQUIREMENTS (POŽADAVKY) SYSTÉMOVÉ POŽADAVKY NA POUŽÍVÁNÍ FUNKCE PŘIPOJENÍ AV POLOŽKA Operační systém Funkce zařízení Proud v portu USB POPIS Linux, WinCE Funkce přehrávání souborů videa, fotografií a hudebních souborů prostřednictvím rozhraní USB 1,4 A nebo vyšší AKTUALIZACE FIRMWARU 1. Navštivte webovou stránku 2. Klepněte na možnost Firmware na liště nabídek (v pravém horním rohu). 3. Klepněte na položku Firmware Downloads (Stažení firmwaru). Vyhledejte model jednotky a začněte stahovat. 8_ Funkce

9 Postup instalace POSTUP INSTALACE JEDNOTKY 1. Připojte příslušný kabel a zapněte jednotku. Připojte kabel USB ke konektoru USB jednotky. Postup instalace 2. Druhý konec kabelu USB připojte k počítači, televizoru nebo jinému zařízení. Připojení k televizoru Připojení k počítači 3. V případě použití rozbočovače USB nebo nepředepsaných kabelů není garantována správná funkce jednotky. 4. Jednotka připojená k počítači, televizoru nebo jiným zařízením s nedostatečným napájením z konektoru USB nebude v případě připojení k jednomu konektoru USB fungovat. V takovém případě použijte k připojení 2 konektory USB. A A: Prodlužovací kabel (volitelný) Pokud počítač není vybaven konektorem USB, instalujte kartu rozhraní USB. Postup instalace _9

10 OVĚŘENÍ ROZHRANÍ USB 2.0 Pokud počítač není vybaven konektorem USB 2.0 a chcete používat nejvyšší rychlost jednotky, je potřeba instalovat kartu rozhraní USB 2.0. Jednotka může fungovat i s rozhraním USB 1.1, avšak pouze při nižší rychlosti. To, zda je počítač vybaven kartou rozhraní USB 2.0, zjistíte následujícím způsobem. POSTUP INSTALACE OVLADAČE USB Windows XP / Vista / 7 1. Klepněte pravým tlačítkem myši na ikonu Tento počítač a poté na možnost Vlastnosti. 2. Klepněte na kartu Hardware. Klepněte na tlačítko Správce zařízení. 3. Zkontrolujte zařízení ve skupině Universal Serial Bus Controllers (Řadiče sběrnice USB). Pokud se u zařízení zobrazuje žlutý vykřičník, obraťte se na výrobce řadiče USB nebo počítače. Macintosh 1. Klepněte na položku About This Mac (O tomto počítači Mac). 2. Klepněte na možnost More Info... (Další informace...). 3. Zkontrolujte zařízení ve skupině Universal Serial Bus Controllers (Řadiče sběrnice USB). Pokud se u zařízení zobrazuje žlutý vykřičník, obraťte se na výrobce řadiče USB nebo počítače. 10_ Postup instalace

11 POSTUP ODPOJENÍ KABELU USB Kabel USB neodpojujte, pokud je jednotka v provozu nebo probíhá spuštění počítače. Systém Windows Tento výrobek podporuje funkci Windows Plug & Play. Odpojení kabelu USB: 1. Ukončete všechny aktivní programy. 2. Klepněte na ikonu v pravém dolním rohu obrazovky. Viz obrázek. Postup instalace 3. Odpojte kabel USB. Postup instalace _11

12 Počítače Macintosh Tento výrobek podporuje funkci Macintosh Plug & Play. Odpojení kabelu USB: 1. Klepněte na ikonu v levé nabídce. Viz obrázek. 2. Odpojte kabel USB. 12_ Postup instalace

13 Používání JAK JEDNOTKU POUŽÍVAT Když kontrolka LED bliká zeleně, nevypínejte počítač. Také jednotku neodpojujte. Mohlo by dojít k poškození jednotky. Používání Jak používat jednotku ve vodorovné poloze Lze používat disky o průměru 3,15 nebo 4,72 palce (80 nebo 120 mm). Jednotka disk načte správně pouze tehdy, bude-li umístěn doprostřed přihrádky disku. Jednotku nepoužívejte ve svislé poloze. JAK SKLADOVAT DISKY Tato část příručky obsahuje pokyny, jak předcházet poškození a ztrátě dat. Pokyny si důkladně přečtěte a používejte zařízení správným způsobem. Neumisťujte disky na přímé sluneční světlo. Disky uchovávejte na plochém povrchu tak, aby byly datovou stranou dolů. Disky nesmí být poškrábány a nesmí se na ně lepit nálepky. S disky zacházejte opatrně, aby nedošlo k jejich poškození vlivem nárazu. Disky nevystavujte velkým rozdílům teplot. (Mohlo by dojít k poškození disku.) Používání _13

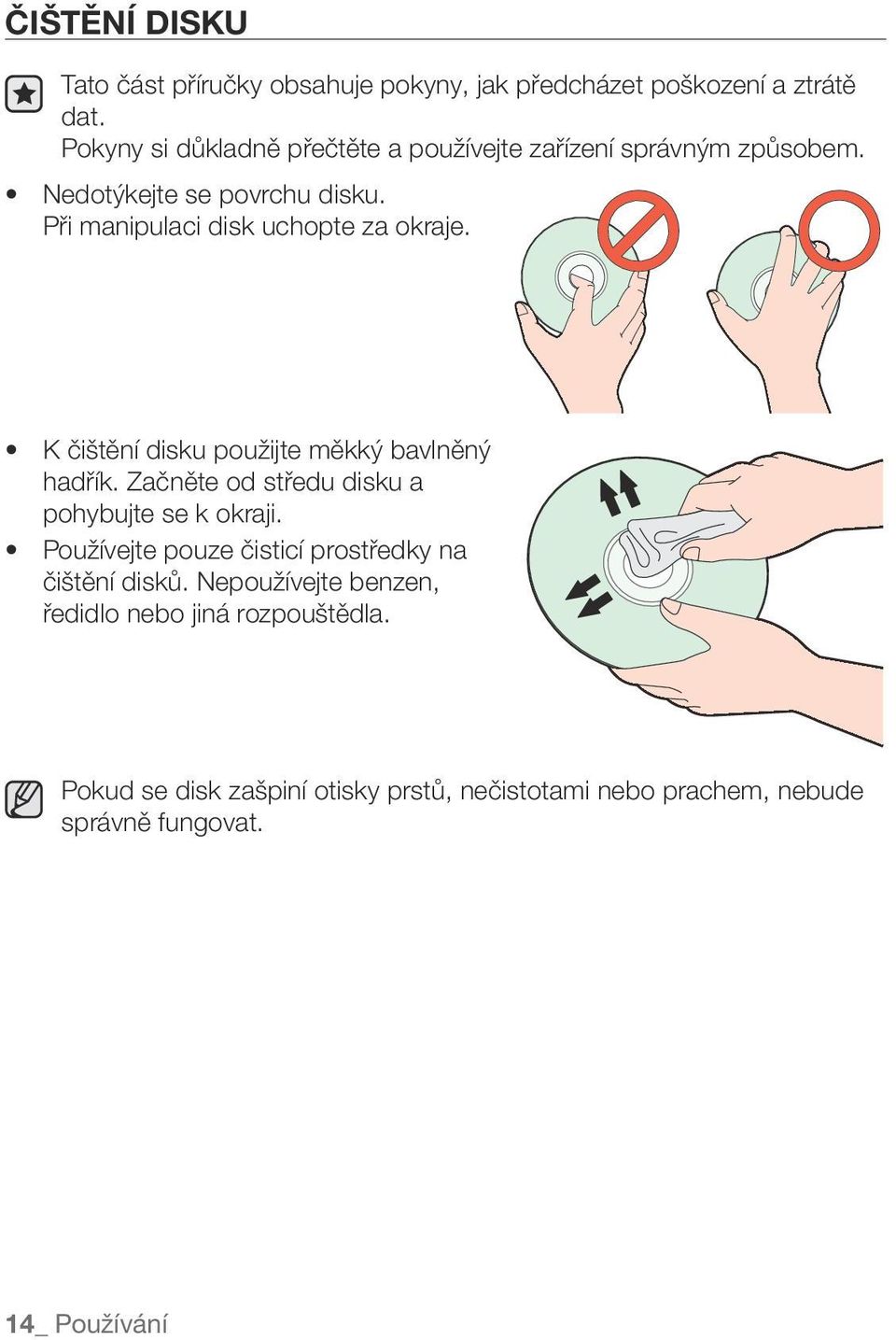

14 ČIŠTĚNÍ DISKU Tato část příručky obsahuje pokyny, jak předcházet poškození a ztrátě dat. Pokyny si důkladně přečtěte a používejte zařízení správným způsobem. Nedotýkejte se povrchu disku. Při manipulaci disk uchopte za okraje. K čištění disku použijte měkký bavlněný hadřík. Začněte od středu disku a pohybujte se k okraji. Používejte pouze čisticí prostředky na čištění disků. Nepoužívejte benzen, ředidlo nebo jiná rozpouštědla. Pokud se disk zašpiní otisky prstů, nečistotami nebo prachem, nebude správně fungovat. 14_ Používání

15 POUŽÍVÁNÍ FUNKCE PŘIPOJENÍ AV Co znamená Připojení AV? Ačkoli běžnou jednotku ODD nelze připojit přímo k televizoru, lze tento výrobek připojit k zařízením (jako je televizor) podporujícím rozhraní USB a poté jej použít jako paměťové zařízení USB. Připojení AV označuje tuto funkci. Používání Používání funkce Připojení AV 1. Podržte stisknuté tlačítko vysunutí na jednotce ODD po dobu 1,5 sekundy, když je přihrádka jednotky ODD otevřena. Tím přepnete jednotku ODD do režimu podpory systému AV. Kontrolka LED se rozsvítí. 2. Pokud toto tlačítko znovu stisknete, můžete režim jednotky ODD přepínat mezi režimem podpory systému AV a obecným režimem ODD. Ve výchozím nastavení je tento výrobek v obecném režimu ODD. Po vypnutí a opětovném zapnutí napájení se režim vrátí do výchozího nastavení. Technické informace POLOŽKA Podporované formáty Podporovaný počet fotografií Podporovaná kapacita Doba rozpoznávání zařízení 1) Podporovaná média Podporované formáty disků POPIS Formáty souborů a kodeky podporované připojeným zařízením. Přibližně (podporovány jsou pouze kořenová složka a podřízené složky 1. úrovně) Bez omezení (do velikosti souboru 4 GB) Plné médium 4,3 GB: Přibližně 2 minuty 30 sekund (1 GB vyžaduje asi 30 s) CD/DVD (mimo DVD-RAM) * nepodporované médium Blu-ray ISO-9660/Joliet UDF 1.02 ~ 2.5 1) Doba rozpoznávání zařízení se může lišit v závislosti na počtu souborů a kapacitě mediálního zařízení. Používání _15

16 Podporované typy médií Podporována jsou média CD a DVD se zápisem ve formátu UDF nebo ISO. (kromě disků DVD-RAM) * nepodporované médium Blu-ray Formáty ISO a UDF K pochopení standardů ISO a UDF je nutné porozumět konceptu systému souborů na úložných zařízeních. Vzhledem k tomu, že jednotky ODD podporují pouze systémy souborů ISO a UDF, je nutné v jednotce ODD data převést na systém souborů, který dokáže systém AV rozpoznat, aby mohla být tato data použita. Systém AV: Podporuje systém souborů FAT32. Systém souborů: Po připojení média HDD, DVD/CD nebo zařízení s pamětí flash k počítači zobrazí Průzkumník Windows pomocí informací uložených v systému souborů název souboru, velikost a datum vytvoření souborů uložených v úložném zařízení. V systému souborů jsou navíc uložena umístění dat tvořících soubory na médiu. ISO: Tento systém souborů je nejčastěji používaný systém souborů u jednotek ODD. Tento systém souborů se používá, pokud uživatelé uloží data na médium v jednotce ODD pomocí programu na vypalování disků, například NERO nebo ROXIO. UDF: Toto je systém souborů pro média ODD, který umožňuje čtení a zápis dat na médium, například při použití paměťového zařízení HDD nebo USB. Pro vaši informaci, v systému souborů UDF lze v operačním systému Windows VISTA nebo novějším formátovat média RW klepnutím pravým tlačítkem myši na médium v programu Průzkumník Windows. Nejčastější dotazy Jsou počet nebo velikost souborů omezeny? Podporováno je maximálně 330 souborů a rozpoznány jsou soubory v kořenovém adresáři a v podadresářích první úrovně pod kořenovým adresářem. Maximální velikost souboru jsou necelé 4 GB. Velikost dat uložených na jeden disk není omezena. 16_ Používání

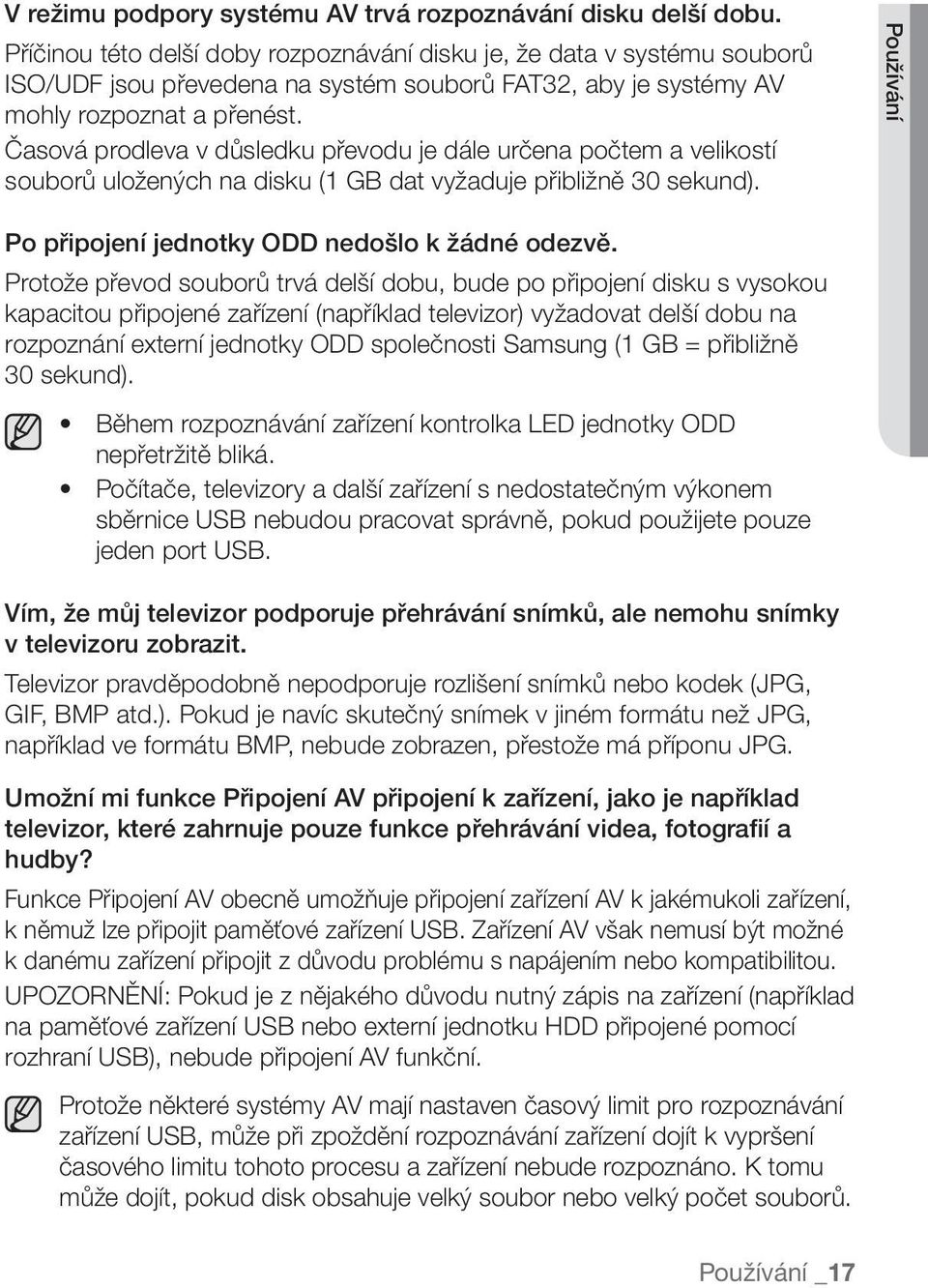

17 V režimu podpory systému AV trvá rozpoznávání disku delší dobu. Příčinou této delší doby rozpoznávání disku je, že data v systému souborů ISO/UDF jsou převedena na systém souborů FAT32, aby je systémy AV mohly rozpoznat a přenést. Časová prodleva v důsledku převodu je dále určena počtem a velikostí souborů uložených na disku (1 GB dat vyžaduje přibližně 30 sekund). Používání Po připojení jednotky ODD nedošlo k žádné odezvě. Protože převod souborů trvá delší dobu, bude po připojení disku s vysokou kapacitou připojené zařízení (například televizor) vyžadovat delší dobu na rozpoznání externí jednotky ODD společnosti Samsung (1 GB = přibližně 30 sekund). Během rozpoznávání zařízení kontrolka LED jednotky ODD nepřetržitě bliká. Počítače, televizory a další zařízení s nedostatečným výkonem sběrnice USB nebudou pracovat správně, pokud použijete pouze jeden port USB. Vím, že můj televizor podporuje přehrávání snímků, ale nemohu snímky v televizoru zobrazit. Televizor pravděpodobně nepodporuje rozlišení snímků nebo kodek (JPG, GIF, BMP atd.). Pokud je navíc skutečný snímek v jiném formátu než JPG, například ve formátu BMP, nebude zobrazen, přestože má příponu JPG. Umožní mi funkce Připojení AV připojení k zařízení, jako je například televizor, které zahrnuje pouze funkce přehrávání videa, fotografií a hudby? Funkce Připojení AV obecně umožňuje připojení zařízení AV k jakémukoli zařízení, k němuž lze připojit paměťové zařízení USB. Zařízení AV však nemusí být možné k danému zařízení připojit z důvodu problému s napájením nebo kompatibilitou. UPOZORNĚNÍ: Pokud je z nějakého důvodu nutný zápis na zařízení (například na paměťové zařízení USB nebo externí jednotku HDD připojené pomocí rozhraní USB), nebude připojení AV funkční. Protože některé systémy AV mají nastaven časový limit pro rozpoznávání zařízení USB, může při zpoždění rozpoznávání zařízení dojít k vypršení časového limitu tohoto procesu a zařízení nebude rozpoznáno. K tomu může dojít, pokud disk obsahuje velký soubor nebo velký počet souborů. Používání _17

18 Můj televizor funguje jako osobní videorekordér, když je připojen externí disk HDD. Mohu nahrávat data připojením externího disku ODD k televizoru? Vzhledem k tomu, že v současnosti funkce Připojení AV podporuje pouze čtení dat, nelze zapisovat data na zařízení s funkcí připojení AV. Nemohu přehrát videosoubor v televizoru. Nejprve zkontrolujte, zda připojený televizor podporuje přehrávání videa prostřednictvím rozhraní USB. Pokud televizor tuto funkci podporuje, zkontrolujte, zda podporuje i daný formát videa. Technologie připojení AV slouží pouze k rozpoznávání připojené jednotky ODD, nikoli k automatickému zjištění formátu souborů a přehrávání souborů v jednotce ODD. Televizor nebo digitální rámeček musí podporovat funkci rozpoznávání a přehrávání souborů. Informace o podporovaných formátech souborů videa, fotografií a hudebních souborů naleznete v uživatelské příručce k zařízení, které chcete připojit (například v příručce k televizoru). Mohu pomocí funkce Připojení AV sledovat komerční filmy na DVD v televizoru? Chcete-li přehrávat filmy na DVD, potřebujete rekordér, který umí dešifrovat zakódované filmy na DVD. Protože však většina televizorů tuto funkci nepodporuje, nelze pomocí funkce Připojení AV sledovat filmy na DVD. Chcete-li sledovat filmy na DVD, je nutné použít přehrávač DVD nebo program pro přehrávání disků DVD spuštěný v počítači. 18_ Používání

19 Odstraňování problémů OBECNÉ PROBLÉMY Problém Tlačítko pro vysunutí nefunguje správně. Zvuk ze zvukového disku se nepřehrává. Počítač nerozpozná jednotku. Vysvětlení / Řešení Ujistěte se, že je jednotka zapnuta. Pokud se v zapnutém stavu disk po stisknutí tlačítka nevysune, odpojte kabel USB a zasuňte sponku do otvoru pro nouzové otevření. Ujistěte se, že je funkční zvuková karta. Zkontrolujte disk a před použitím jej na povrchu otřete. Ujistěte se, že je správně připojen kabel USB mezi počítačem a konektorem USB jednotky. Ujistěte se, že oba konce kabelu USB jsou správně připojeny ke konektoru USB počítače a jednotky. Problém může být způsoben operačním systémem. Pokuste se přeinstalovat operační systém. Odstraňování problémů Odstraňování problémů _19

20 Problém Počítač nenačte disk. Vysvětlení / Řešení Ujistěte se, že počítač rozpozná jednotku. Ujistěte se, že používáte podporovaný typ disku. Ujistěte se, že kontrolka LED svítí zeleně. Ujistěte se, že je disk vložen potiskem (popisovací stranou) nahoru. Ujistěte se, že k přehrávání disku používáte správný program. Ujistěte se, že disk není znečištěný. Zkontrolujte, zda jednotka není poškozená. Ujistěte se, že kód oblasti jednotky odpovídá kódu oblasti disku. Více podrobností o používání softwaru naleznete v nápovědě programu nebo na webových stránkách společnosti. Adresa: Adresa: Viz SUPPORT (PODPORA) > Download Center (Centrum stahování) > User Manual (Uživatelská příručka). 20_ Odstraňování problémů

21 Specifikace SPECIFIKACE VÝROBKU Disky Podpora k rozhraní Přístupová doba (náhodně) Kategorie Použitelné disky Průměr disku Konektor rozhraní BD-ROM DVD-ROM CD-ROM SE-406AB Tenká externí zapisovací jednotka BD-ROM/DVD BD: BD-ROM(DL), BD-R(DL), BD- RE(DL), BD Hybrid DVD: DVD-R, DVD-RW, DVD+R, DVD+RW, DVD-ROM, DVD-Video, DVD+R (DL), DVD-R (DL), DVD- RAM CD: CD-ROM, CD-R, CD-RW, CD-DA, CD+E (G), CD-MIDI, CD-TEXT, CD- ROM XA, Mixed Mode CD, CD-I, CD-I Bridge (Photo-CD, Video-CD), Multisession CD (Photo-CD, CD- EXTRA, Portfolio) 3,15 palce nebo 4,72 palce (80 mm nebo 120 mm) USB ms 130 ms 130 ms Specifikace Specifikace _21

22 Rychlost přenosu dat (max.) Kategorie Vyrovnávací paměť Instalace jednotky Provozní prostředí Rozměry (šířka x výška x délka) Hmotnost SE-406AB Tenká externí zapisovací jednotka BD-ROM/DVD Typ média Čtení Zápis BD-R/BD-ROM CAV 6X - BD-RE/BD- ROM DL BD-R DL/BD- RE DL CAV 4X - CAV 4X - DVD-R CAV 8X PCAV 8X DVD-RW CAV 8X ZCLV 6X DVD-R DL CAV 6X ZCLV 6X DVD+R CAV 8X PCAV 8X DVD+RW CAV 8X ZCLV 8X DVD+R DL CAV 6X ZCLV 6X DVD-ROM CAV 8X - DVD-RAM PCAV 5X PCAV 5X CD-R CAV 24X PCAV 24X CD-RW CAV 24X ZCLV 24X CD-ROM CAV 24X - 2 MB Horizontální Teplota 5 C ~ 50 C Vlhkost 5% ~ 80 % (RV) 141 mm x 21,5 mm x 161 mm 340 g 22_ Specifikace

23 U dvouvrstvého disku nelze současně přehrávat nebo nahrávat na obou stranách. Schopnost čtení nebo zápisu u podporovaných disků závisí na stavu disku a použitém formátu záznamu. Kvalita čtení a zápisu tak nemusí být dokonalá. Před použitím výrobek pevně zapojte do počítače. Specifikace se mohou změnit bez předchozího upozornění. Specifikace NORMA PRO LASEROVÁ ZAŘÍZENÍ EN :2007 Uvedené specifikace výrobku se mohou za účelem zdokonalení výrobku změnit bez předchozího upozornění. Specifikace _23
