1 Techanxx USB 2.0 Digital Video Scart Grabber Audio & Video / SCART Převodník Digitalizujte si své staré videokazety VHS! Uživatelský Manuál Prohlášení o shodě naleznete na následující internetové adrese: 1. Úvod USB 2.0 Digital Video Scart Grabber je speciálně vyvinuté zařízení pro záznam videa ve formátu MPEG., které ukládá na pevný disk ve vysokém rozlišení 720*576. Zdrojem video signálu můţe být AV, S-Video nebo SCART. Můţete editovat vaše cenné video záznamy z DV/Digital 8, video recordéru, Vidiconu, VCR, VHS, DVD nebo video kamery a následně si je přímo zaznamenat na VCD, SVCD, DVD, MPEG4 nebo AVL. 2. Vlastnosti Plug&Play rozhraní USB 2.0 a USB video/audio převodník Zachytává video z kazet VHS/VCR/V8/Hi8 (vytvořte si vlastní domácí video knihovnu ve vysoké kvalitě) Podporuje USB audio, propojení s pc pouze jedním USB kabelem, obzvlášť vhodný pro notebooky bez audio vstupu Line in Záznam MPEG 4/2/1 v reálném čase Zápis editovaných video souborů na DVD, VCD, SVCD a vytváření vlastních DVD/VCD Operační systém Windows 7 (32bit nebo 64bit), Vista, XP 3. Systémové Požadavky Pentium-IV 1.6GHz nebo vyšší (doporučeno) 256MB RAM systémové paměti nebo více (doporučeno) Volné rozhraní USB (doporučeno USB 2.0) Grafická karta (musí podporovat DirectX 9.0c) Zvuková karta (AC97 kompatibilní) 1GB volného místa na pevném disku Microsoft Windows 7 (32bit nebo 64bit), Vista, XP 4. Obsah balení USB 2.0 Digital Video Scart Grabber, Instalační CD, Uţivatelský manuál

2 5. Propojovací schéma Vstup audio/video/s-video, zachytávání videa do PC, výstup SCART (současně) Vstup SCART, zachytávání videa do PC, výstup na audio / video / S-Video (současně) 6. Instalace programu a ovladačů

3 Krok 1 Po připojení bude zařízení rozpoznáno OS a objeví se dialogové okno instalace nového hardwaru. Zrušte instalaci tlačítkem Cancel Krok 2 Po vloţení instalačního CD, bude automaticky spuštěn instalační program, který vás instalací provede. Zvolte poloţku Instalace ovladače ( Install Driver ) nebo spusťte Drive/Setup.exe. Krok 3 Klikněte na tlačítko Install instalace ovladačů bude pokračovat.

4 Krok 4 Instalaci dokončíte stiskem tlačítka Konec ( Finish ). Krok 5 Klikněte na Install AV Grabber nebo spusťte AV Grabber\Setup.exe pro instalaci programu. Vyberte jazykovou mutaci. Krok 6 Před instalací programu zkontrolujte, zda je ve vašem systému instalován Dirext9.0. Pokud Dirext9.0 instalován není, bude nainstalován automaticky. Krok 7 Poté klikněte na tlačítko Další ( Next ) Krok 8 Zvolte instalaci komponent a klikněte na tlačítko Další ( Next )

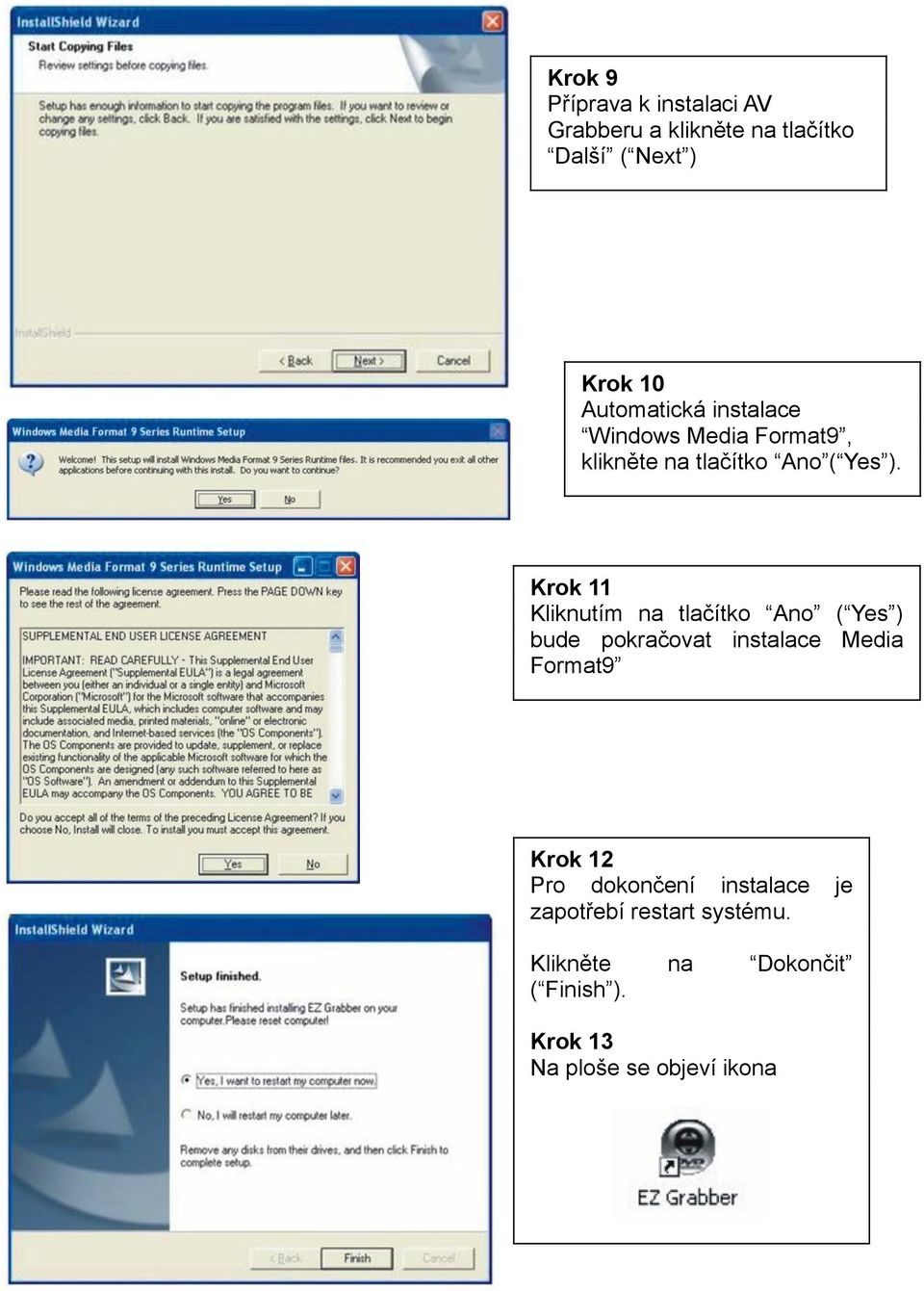

5 Krok 9 Příprava k instalaci AV Grabberu a klikněte na tlačítko Další ( Next ) Krok 10 Automatická instalace Windows Media Format9, klikněte na tlačítko Ano ( Yes ). Krok 11 Kliknutím na tlačítko Ano ( Yes ) bude pokračovat instalace Media Format9 Krok 12 Pro dokončení instalace je zapotřebí restart systému. Klikněte na Dokončit ( Finish ). Krok 13 Na ploše se objeví ikona

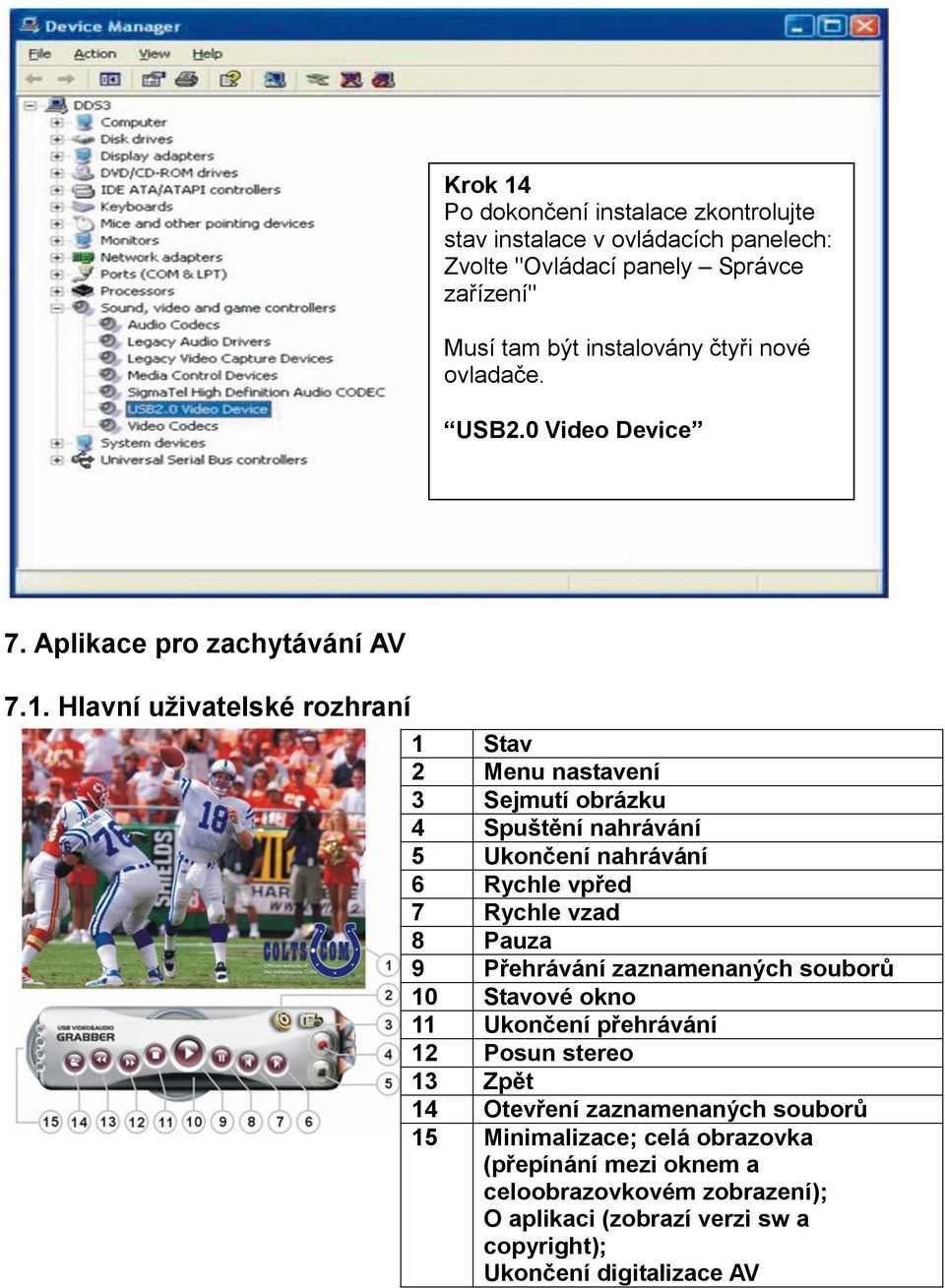

6 Krok 14 Po dokončení instalace zkontrolujte stav instalace v ovládacích panelech: Zvolte "Ovládací panely Správce zařízení" Musí tam být instalovány čtyři nové ovladače. USB2.0 Video Device 7. Aplikace pro zachytávání AV 7.1. Hlavní uživatelské rozhraní 1 Stav 2 Menu nastavení 3 Sejmutí obrázku 4 Spuštění nahrávání 5 Ukončení nahrávání 6 Rychle vpřed 7 Rychle vzad 8 Pauza 9 Přehrávání zaznamenaných souborů 10 Stavové okno 11 Ukončení přehrávání 12 Posun stereo 13 Zpět 14 Otevření zaznamenaných souborů 15 Minimalizace; celá obrazovka (přepínání mezi oknem a celoobrazovkovém zobrazení); O aplikaci (zobrazí verzi sw a copyright); Ukončení digitalizace AV

7 7.2. Nastavení Na panelu stiskněte ikonu a nyní můţete nastavit všechny funkce Zdroj videa a formát videa Můţete nastavit zdroj a formát video systému. Moţnosti systému videa: NTSC nebo PAL. Obvykle zařízení zvolí zdrojový systém videa. Video zdroj kompozitní Video a S-Video. Výchozí nastavení je kompozitní Video. Pro většinu zařízení se doporučuje formát PAL_BDHIG Nastavení barev Jas, kontrast, odstín, sytost, ostrost. Stiskem tlačítka "Default" nastavíte původní nastavení.

8 Tlačítko nahrávání Snapshot: Zaznamená obrázek (viz také ) Capture video: Záznam videa Volba formátu obrázku BMP: formát obrázku BMP JPG: formát obrázku JPEG Pro změnu adresáře, ve kterém bude obrázek uloţen, klikněte na tlačítko Procházet ( Browse ) Formáty videa DVD, SVCD, VCD, MPEG4, AVI, WMV, WMA, MP3. Výchozím formátem je VCD. Pro změnu adresáře, ve kterém bude obrázek uloţen, klikněte na tlačítko Procházet ( Browse ).

9 Popis možností kliku pravého tlačítka myši Most Top: Okno videa bude vţdy na popředí Full Screen: Zvětší okno videa na celou obrazovku. Dvojitým klikem na obrazovku zrušíte celoobrazovkový mód. Panel: Zobrazí ovládací panel (zobrazit/skrýt AV Grabber) Video input: Zvolte zdroj video signálu: kompozitní video nebo S-Video. Výchozí volbou je kompozitní video. Video model: Změna formátu videa PAL / NTSC / SECAM Record: Můţete nahrát aktuálně vysílaný TV program. Šedivé poloţky v nabídce jsou nedostupné. Stop: Ukončení záznamu videa. Při přehrávání je tato volba nedostupná. About: Verze programu AV Grabber a informace o copyrightu. Exit: Ukončí program AV Grabber 7.3. Používání AV Grabberu Záznam: AV Grabber je program určený pro přímé nahrávání videa nebo audia, podporuje formáty MPEG-1 a MPEG-2 a tím šetří místo na pevném disku. Záznam se spustí stiskem tlačítka, opětovným stiskem tohoto tlačítka se záznam zastaví. Zaznamenaný soubor se uloţí do výchozí sloţky Stavové okno: Program AV Grabber zobrazí informace o stavu aplikace Diskový prostor: Prostor na pevném disku potřebný pro záznam video souboru závisí na zvoleném formátu videa. V následující tabulka vám přiblíţí diskové nároky jednotlivých formátů:

10 Záznam obrázku: Při prohlíţení videa stiskněte tlačítko, aktuální obrazovka bude uloţena jako obrázek ve formátu.bmp. Stiskem tlačítka bude obrázek uloţen automaticky Přehrávání videa: AV Grabber přehrává video uloţené video soubory. Klikněte na ikonu a vyberte váš oblíbený program, který chcete přehrát. Dvojitým klikem, nebo volbou pravého tlačítka myši, zvolte Otevřít / Open ) Stav: V okně se zobrazí informace o programu, během přehrávání. Pokyny pro ochranu životního prostředí Obalový materiál je vyroben z recyklovatelných surovin. Rozdělte balicí materiály podle typu a odloţte je do nádob k tomuto účelu vyhrazených. Nevyhazujte staré/nefunkční přístroje do komunálního odpadu. Více informací o likvidaci elektronických zařízení získáte na obecním úřadě. Likvidujte odpad profesionálně! Nevyhazujte staré/nefunkční baterie do komunálního odpadu. Ţivotní prostředí vám bude vděčné. Čištění: Chraňte přístroj před nečistotami a prachem. Čištění provádějte pouze suchou, čistou tkaninou, nepouţívejte hrubé/ostré materiály. NEPOUŽÍVEJTE rozpouštědla ani agresivní čistící prostředky. Po vyčištění přístroj do sucha vytřete. Důležitá poznámka: Pokud vám z baterií unikne elektrolyt, do sucha vytřete bateriový prostor a vloţte nové baterie! Překlad manuálu vydala firma Diskus s r.o. dne Diskus 2011
