B 1c) Technické řešení s popisem pozemních staveb a inženýrských staveb, řešení vnějších ploch

Transkript

1 S O U H R N N Á T E C H N I C K Á Z P R Á V A Název stavby : Stavební sociálního zařízení ZŠ TGM Drásov WC dívky Místo stavby : ZŠ TGM Drásov, Drásov č.p. 167, k.ú. Drásov, parc.č. 792 Stavebník : Městys Drásov, Drásov 61, Drásov, IČ: Zpracovatel : Ing. Brázda UNIVERS s.r.o., Štěpánovská 1451, Předklášteří, IČ: Zodpovědný projektant : Ing. František Brázda, ČKAIT Vypracoval : Ing. Eva Brázdová, Ondřej Brychta B 1. Urbanistické, architektonické a stavebně technické řešení B 1a) Zhodnocení staveniště Stavba se nachází v areálu základní školy TGM v Drásově. Plocha areálu je vymezena oplocením. Terén je rovinatý, převáţně osetý a osázený zelení. Z přiloţené situace je patrné umístění areálu v městyse Drásov. Hlavní vstup do objektu je z jihovýchodní strany objektu. B 1b) Urbanistické a architektonické řešení stavby - Stavba tvoří 1 stavební objekt SO 01 Stavební úpravy sociálního zařízení WC dívky Stavební objekt: Stavba je situována v zastavěném území městyse Drásov. Hlavní vstup do objektu je z jihovýchodní strany objektu. Budova školy tvoří jeden celek. Stavební úpravy se týká sociálního zařízení na mezipodeště do patra a v patře budovy. Stavebními úpravami nedojde ke změně vnějšího vzhledu budovy školy. Objekt nebude svým provozem obtěţovat hlukem, prachem apod., coţ vyplývá z účelu objektu. B 1c) Technické řešení s popisem pozemních staveb a inženýrských staveb, řešení vnějších ploch Stavební objekt: Budova je 3 podlaţní (1 podzemní, 2 nadzemní) + podkrovní prostor. Zastřešení je valbové se sklonem 35%. V řešených sociálních zařízeních budou odstraněny zařizovací předměty včetně příslušenství. Dále budou vybourány veškeré keramické obklady a dlaţby. V těchto - 1 -

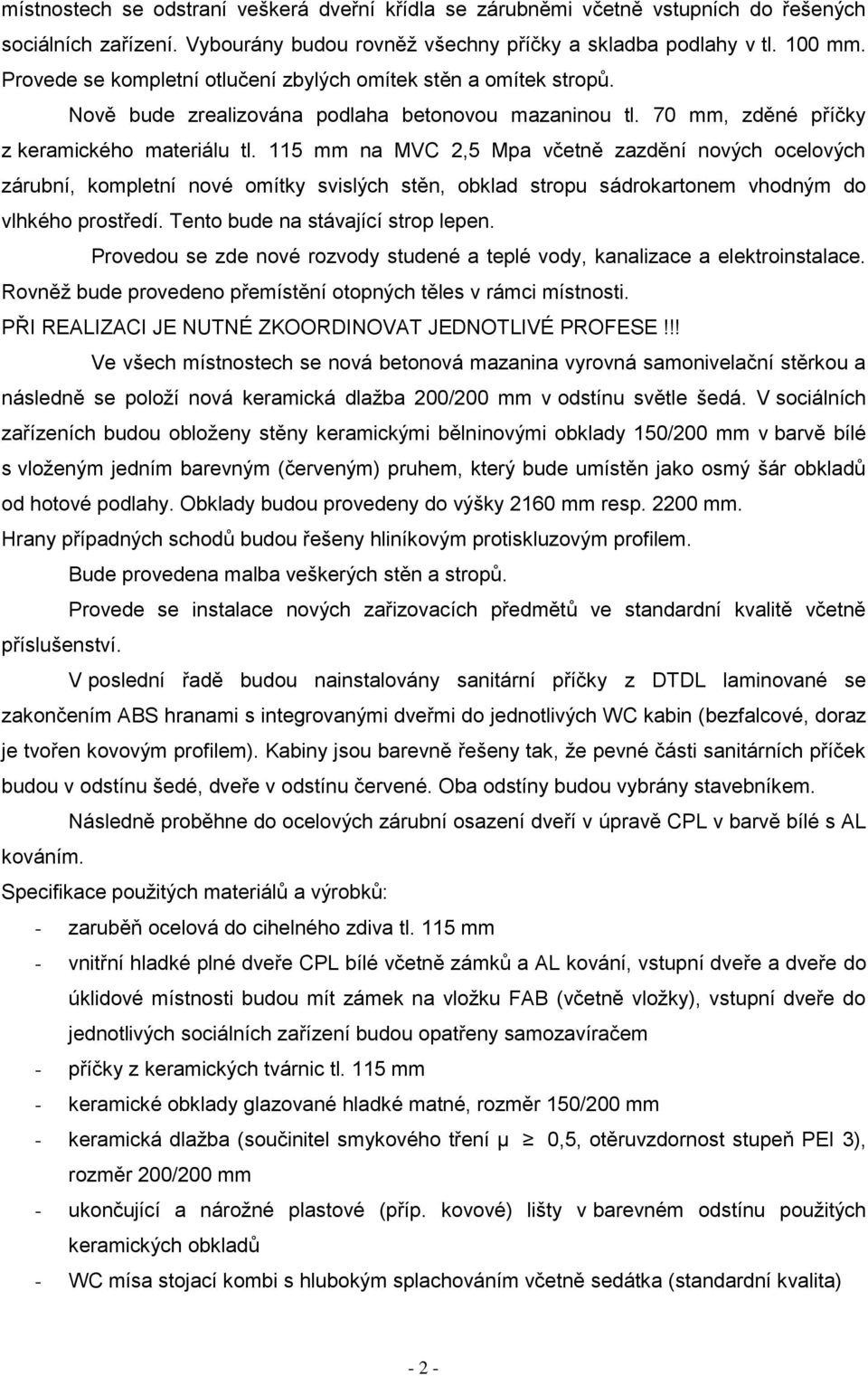

2 místnostech se odstraní veškerá dveřní křídla se zárubněmi včetně vstupních do řešených sociálních zařízení. Vybourány budou rovněţ všechny příčky a skladba podlahy v tl. 100 mm. Provede se kompletní otlučení zbylých omítek stěn a omítek stropů. Nově bude zrealizována podlaha betonovou mazaninou tl. 70 mm, zděné příčky z keramického materiálu tl. 115 mm na MVC 2,5 Mpa včetně zazdění nových ocelových zárubní, kompletní nové omítky svislých stěn, obklad stropu sádrokartonem vhodným do vlhkého prostředí. Tento bude na stávající strop lepen. Provedou se zde nové rozvody studené a teplé vody, kanalizace a elektroinstalace. Rovněţ bude provedeno přemístění otopných těles v rámci místnosti. PŘI REALIZACI JE NUTNÉ ZKOORDINOVAT JEDNOTLIVÉ PROFESE!!! Ve všech místnostech se nová betonová mazanina vyrovná samonivelační stěrkou a následně se poloţí nová keramická dlaţba 200/200 mm v odstínu světle šedá. V sociálních zařízeních budou obloţeny stěny keramickými bělninovými obklady 150/200 mm v barvě bílé s vloţeným jedním barevným (červeným) pruhem, který bude umístěn jako osmý šár obkladů od hotové podlahy. Obklady budou provedeny do výšky 2160 mm resp mm. Hrany případných schodů budou řešeny hliníkovým protiskluzovým profilem. Bude provedena malba veškerých stěn a stropů. Provede se instalace nových zařizovacích předmětů ve standardní kvalitě včetně příslušenství. V poslední řadě budou nainstalovány sanitární příčky z DTDL laminované se zakončením ABS hranami s integrovanými dveřmi do jednotlivých WC kabin (bezfalcové, doraz je tvořen kovovým profilem). Kabiny jsou barevně řešeny tak, ţe pevné části sanitárních příček budou v odstínu šedé, dveře v odstínu červené. Oba odstíny budou vybrány stavebníkem. Následně proběhne do ocelových zárubní osazení dveří v úpravě CPL v barvě bílé s AL kováním. Specifikace pouţitých materiálů a výrobků: - zaruběň ocelová do cihelného zdiva tl. 115 mm - vnitřní hladké plné dveře CPL bílé včetně zámků a AL kování, vstupní dveře a dveře do úklidové místnosti budou mít zámek na vloţku FAB (včetně vloţky), vstupní dveře do jednotlivých sociálních zařízení budou opatřeny samozavíračem - příčky z keramických tvárnic tl. 115 mm - keramické obklady glazované hladké matné, rozměr 150/200 mm - keramická dlaţba (součinitel smykového tření µ 0,5, otěruvzdornost stupeň PEI 3), rozměr 200/200 mm - ukončující a nároţné plastové (příp. kovové) lišty v barevném odstínu pouţitých keramických obkladů - WC mísa stojací kombi s hlubokým splachováním včetně sedátka (standardní kvalita) - 2 -

3 - stojací výlevka s plastovou mříţí (standardní kvalita) - umyvadlo s otvorem 50x41 cm s PVC sifonem včetně krytu sifonu (standardní kvalita) - dřezová nástěnná páková baterie (standardní kvalita) - umyvadlová stojánková baterie páková bez výpusti (standardní kvalita) - bidet stojící (standardní kvalita) - bidetová stojánková baterie páková (standardní kvalita) - veškerý elektromateriál bude dodán ve standardní kvalitě - malby budou provedeny malířskými nátěrovými hmotami, na sádrokartonové konstrukce pouţít nátěrové hmoty určené pro SDK - nátěry ocelových výrobků budou provedeny nátěrovými hmotami k tomu určenými - sanitární příčky z DTDL laminované tl. 25 mm se zakončením ABS hranami s integrovanými dveřmi do jednotlivých WC kabin (bezfalcové, doraz je tvořen kovovým profilem). B 1d) Napojení stavby na dopravní a technickou infrastrukturu Příjezd k objektu je z přilehlé komunikace směr na Hradčany. Pěší přístup k hlavnímu vstupu je z téţe komunikace. Napojení inţenýrských sítí není řešeno zůstávají stávající. B 1e) Řešení technické a dopravní infrastruktury, dodržení podmínek stanovených pro navrhování staveb na poddolovaném a svážném území Viz bod 1d) B 1f) Vliv stavby na životní prostředí a řešení jeho ochrany Stavebními úpravami se nemění účel vyuţití stavby a z tohoto důvodu objekt nebude mít negativní vliv na okolní prostředí. Likvidace odpadů bude podle stávajících pravidel a zvyklostí na základě platných uzavřených smluv. Unik emisí do ovzduší z jakéhokoliv důvodu havárie nehrozí. Odpadní vody jsou vypouštěny do kanalizace navazující na místní ČOV. B 1g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Nemá vliv. B 1h) Průzkumy a měření, jejich vyhodnocení a začlenění do projektové dokumentace Není řešeno - 3 -

4 B 1i) Údaje o podkladech pro vytyčení stavby, geodetický referenční polohový a výškový systém Není řešeno. B 1j) Členění stavby na jednotlivé stavební a inženýrské objekty a technologické provozní soubory Objekt tvoří jeden objekty SO 01 Stavební úpravy sociálního zařízení WC dívky B 1k) Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení, resp. jejich minimalizace Rekonstrukce nebude mít vliv na okolní stavby. B 1l) Způsob zajištění ochrany zdraví a bezpečnosti pracovníků, pokud není uveden v části F - Při provádění všech stavebních prací musí být dodrţovány všechny platné vyhlášky týkající se bezpečnosti práce a technických zařízení při stavebních pracích. - Stavba musí být prováděna pod dohledem stavebního dozoru. - Změny stavby musí být odsouhlaseny s projektantem. - Při zavádění elektroinstalace je nutno ji provést podle platných předpisů. nepovolaným osobám. Rekonstruované místnosti je nutno zajistit tak, aby byl znemoţněn přístup Investor s dodavatelem provedou taková opatření, aby nemohlo dojít k úrazu osob. Pro zajištění bezpečnosti a ochrany zdraví pracujících je nutné dbát na dodrţování platných předpisů a nařízení. Zvláště se jedná o tyto předpisy: 1. Zákoník práce 2. Vyhl.č. 48/1982 Sb. ve znění 101/2005 Sb. - Základní poţadavky na BP 3. Vyhláška č.591/2006 Sb.- Minimální poţadavky na BOZ při práci na staveništi 4. Vyhláška č. 309/2006 Sb. Poţadavky BOZ při práci 5. Vyhl.č. 77/1965 Sb. - O výcviku obsluh stavebních strojů 6. Vyhl.č. 97/1982 Sb. ČÚBP a ČBÚ - Tlaková zařízení 7. Vyhl.č. 19/1979 Sb. ČÚBP a ČBÚ - Zdvihací zařízení 8. Zákon č. 133/ / O poţární ochraně 9. Vyhl. č. 495/2001 Sb - Poskytování ochranných prostředků 10.Nařízení vlády 361/2007 ve znění 68/2010 Sb. Ochrana zdraví při práci 11. ČSN Elektrická zařízení na staveništích a demolicích 12. Vyhláška č. 324/ ve znění vyhlášky č. 363/2005 Sb. na základě - 4 -

5 vyhlášky č. 601/2006 Dodrţování všech bezpečnostních předpisů a norem jsou povinni zajistit stavbyvedoucí a mistr. Pro zabezpečení PO musí být na přístupných místech vyvěšeny hasící přístroje s pouţitelnou náplní. Při práci pouţívat ochranné pracovní prostředky a pomůcky. Příloha č. 1 Při budování a provozu ZS je nutné dodrţovat následující ČSN ČSN Svařování plamenem Svařování elektrickým obloukem Tlakové nádoby na plyny Bezpečnostní předpisy pro vrtačky Bezpečnostní předpisy pro ruční brusky Transportní zařízení Pásové dopravníky Zdvihací zařízení Zdvihací zařízení vázání, zavěšení a uchopení břemen Elektrické výtahy Pohyblivé pracovní plošiny Elektr. zařízení určená k uţívání osobami bez elektrotechnické kvalifikace Ochrana před úrazem elektrickým proudem Předpisy pro pohyblivé přívody a pro šňůrová vedení Předpisy pro prozatímní elektrická zařízení Bezpečnostní předpisy pro obsluhu el. zařízení (EN 3-1aţ3-6) Přenosné hasící přístroje (EN131-1aţ2) Ţebříky Bezpečnostní předpisy pro kotoučové pily Bezpečnostní předpisy pro přenosné řetězové pily Lešení. Společná ustanovení Pojízdná a volně stojící lešení Lešení dřevěná Ochranné a záchytné konstrukce Trubková lešení Podpěrná lešení Pracovní a ochranná dílcová lešení Pojízdná pracovní dílcová lešení (EN 1298) Pojízdná pracovní lešení Stavební plošinové výtahy Pracovní ochrana. Bezpečnostní postroje a pásy (EN 361) Osobní ochranné prostředky proti pádům z výšky (EN 813) Osobní ochranné prostředky pro prevenci pádů z výšky Poţární bezpečnost staveb nevýrobní objekty Poţární bezpečnost staveb výrobní objekty ON Lékárničky první pomoci B 2. Mechanická odolnost a stabilita Není řešeno nezasahuje se do nosných konstrukcí

6 B 3. Požární bezpečnost B 4. Hygiena, ochrana zdraví a životního prostředí Druhy práce a pouţité technologie nemají vliv na zhoršování ţivotního prostředí. Po dokončení stavby se ze staveniště odstraní všechny zbytky stavebního materiálu a plochy se uvedou do původního stavu. Všechny pouţité konstrukce a materiály musí vyhovovat hygienickým poţadavkům na emise škodlivin a cizorodých látek. Ke kolaudaci budou předloţeny doklady a jakosti, certifikáty a prohlášení a shodě. Objekt nebude svým provozem obtěţovat okolí hlukem, prachem a neohroţuje bezpečnost obyvatelstva apod. coţ vyplývá z účelu objektu. Během výstavby se dočasně zvýší prašnost a hlučnost v okolí. Stavebník ve spolupráci s dodavatelem učiní taková opatření, aby byly tyto negativní účinky na okolí minimalizovány. Odpad na staveništi bude ukládán do kontejnerů a vyvezen na řízenou skládku. B 5. Bezpečnost při užívání Stavebník zajistí, aby byly před započetím uţívání stavby provedeny a vyhodnoceny zkoušky předepsané zvláštními právními předpisy ( 4 vyhlášky č. 111/1981 Sb., o čištění komínů, 15 a 19 vyhlášky č. 428/2001 Sb., kterou se provádí zákon č. 274/2001 Sb., o vodovodech a kanalizacích pro veřejnou potřebu a o změně některých zákonů (zákon o vodovodech a kanalizacích), 4 vyhlášky č. 85/1978 Sb., o kontrolách, revizích a zkouškách plynových zařízení, ve znění nařízení vlády č. 352/2000 Sb) Podmínky bezpečnosti při výstavbě jsou obsaţeny v oddíle B 1l) této zprávy. B 6. Ochrana proti hluku B 7. Úspora energie a ochrana tepla B 8. Řešení přístupu a užívání stavby osobami s omezenou schopnosti pohybu a orientace B 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Ţádná ochranná pásma nebudou dotčena

7 B 10. Ochrana obyvatelstva Stavba neohroţuje bezpečnost obyvatelstva, coţ vyplývá z účelu stavby. Poţadavky ochrany obyvatelstva v územním plánování a stavebně technické poţadavky na stavby civilní ochrany nebo stavby dotčené poţadavky civilní ochrany jsou uvedeny ve vyhlášce č. 380/2002 Sb., k přípravě a provádění úkolů ochrany obyvatelstva. Poţadavky z hlediska ochrany obyvatelstva musí vyplývat z havarijního a krizového plánu v rozsahu, který odpovídá charakteru území a druhu územně plánovací dokumentace. Záplavová území stanovuje územně příslušný vodoprávní úřad vymezením hranic území ohroţeného přirozenými povodněmi (vymezením záplavové čáry při stoletém průtoku vody) a zvláštními povodněmi (záplavová čára při průchodu průlomové vlny). Mapová dokumentace záplavových území je uloţena na stavebním úřadu dotčených území a na Ministerstvu ţivotního prostředí. B 11. Inženýrské stavby B 11a) Zneškodňování odpadních a dešťových vod Splašková voda - Splaškové vody budou svedeny do stávající splaškové kanalizace. B 11b) Zásobování vodou Zůstává stávající zdroj vody. B 11c) Zásobování NN Zůstává stávající zdroj NN. B 11d) Řešení dopravy Příjezd k objektu je z přilehlé komunikace směr na Hradčany. B 11e) Povrchové úpravy okolí stavby B 12. Výrobní a nevýrobní technologická zařízení staveb Nevyskytují se
