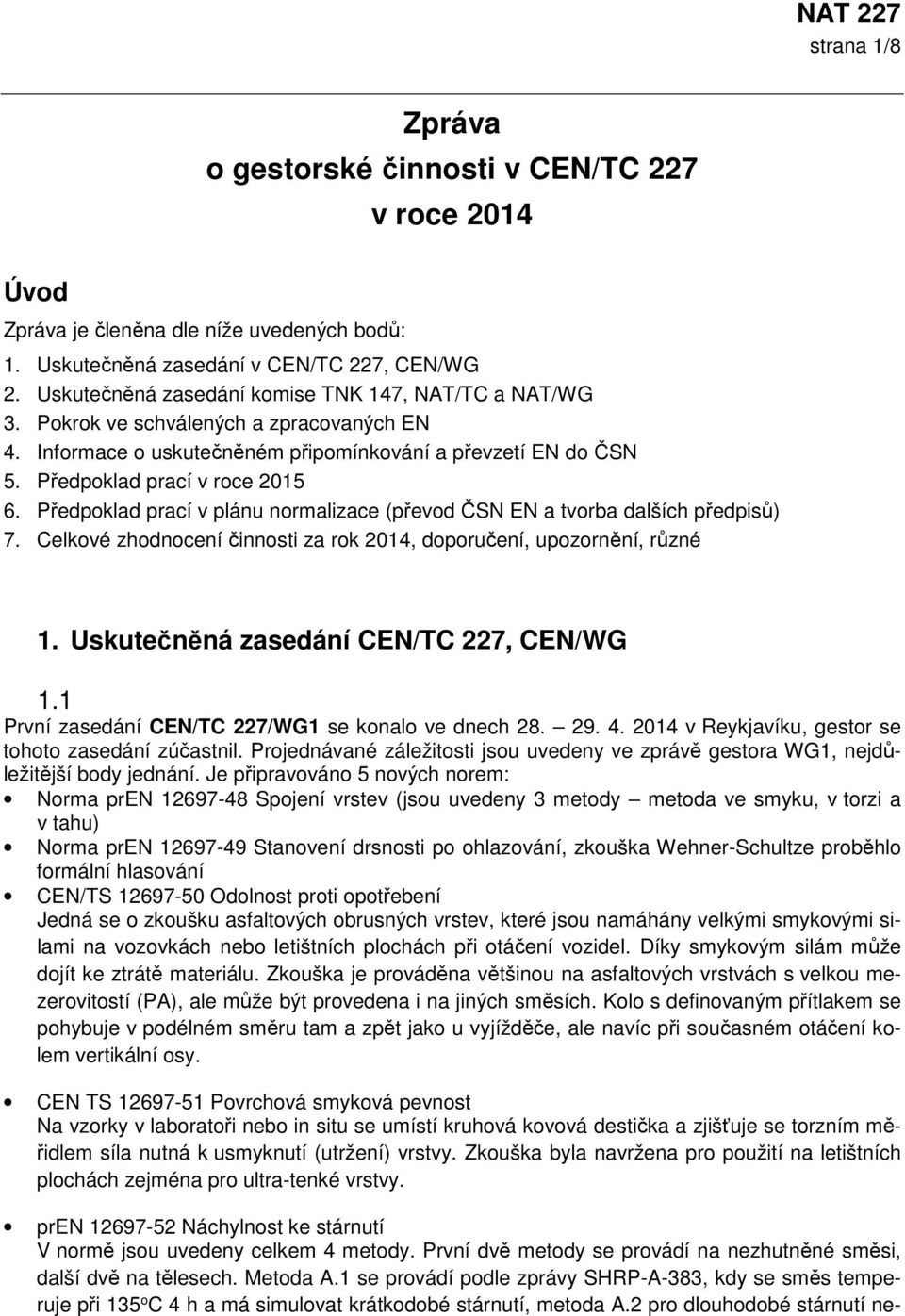

1 strana 1/8 Zpráva o gestorské činnosti v CEN/TC 227 v roce 2014 Úvod Zpráva je členěna dle níže uvedených bodů: 1. Uskutečněná zasedání v CEN/TC 227, CEN/WG 2. Uskutečněná zasedání komise TNK 147, NAT/TC a NAT/WG 3. Pokrok ve schválených a zpracovaných EN 4. Informace o uskutečněném připomínkování a převzetí EN do ČSN 5. Předpoklad prací v roce Předpoklad prací v plánu normalizace (převod ČSN EN a tvorba dalších předpisů) 7. Celkové zhodnocení činnosti za rok 2014, doporučení, upozornění, různé 1. Uskutečněná zasedání CEN/TC 227, CEN/WG 1.1 První zasedání CEN/TC 227/WG1 se konalo ve dnech v Reykjavíku, gestor se tohoto zasedání zúčastnil. Projednávané záležitosti jsou uvedeny ve zprávě gestora WG1, nejdůležitější body jednání. Je připravováno 5 nových norem: Norma pren Spojení vrstev (jsou uvedeny 3 metody metoda ve smyku, v torzi a v tahu) Norma pren Stanovení drsnosti po ohlazování, zkouška Wehner-Schultze proběhlo formální hlasování CEN/TS Odolnost proti opotřebení Jedná se o zkoušku asfaltových obrusných vrstev, které jsou namáhány velkými smykovými silami na vozovkách nebo letištních plochách při otáčení vozidel. Díky smykovým silám může dojít ke ztrátě materiálu. Zkouška je prováděna většinou na asfaltových vrstvách s velkou mezerovitostí (PA), ale může být provedena i na jiných směsích. Kolo s definovaným přítlakem se pohybuje v podélném směru tam a zpět jako u vyjížděče, ale navíc při současném otáčení kolem vertikální osy. CEN TS Povrchová smyková pevnost Na vzorky v laboratoři nebo in situ se umístí kruhová kovová destička a zjišťuje se torzním měřidlem síla nutná k usmyknutí (utržení) vrstvy. Zkouška byla navržena pro použití na letištních plochách zejména pro ultra-tenké vrstvy. pren Náchylnost ke stárnutí V normě jsou uvedeny celkem 4 metody. První dvě metody se provádí na nezhutněné směsi, další dvě na tělesech. Metoda A.1 se provádí podle zprávy SHRP-A-383, kdy se směs temperuje při 135 o C 4 h a má simulovat krátkodobé stárnutí, metoda A.2 pro dlouhodobé stárnutí ne-

2 strana 2/8 chává směs stárnout buď při 60 o 336 h, nebo dle metody RILEM při 85 o C 216 h nebo podle Braunschweigské metody při 80 o C 96 h. ISO Měření hluku na různých typech povrchů vozovek podle metody CPX norma byla v revizi publikována opět jako ISO norma. CEN/TC 227 by chtělo tuto revidovanou normu vydat jako normu evropskou. ISO Makrotextura versus profil textury TC227 by taktéž chtěla taktéž tuto normu vydat jako ISO EN ROSANNE nový projekt zabývající se valivým odporem, protismykovými vlastnostmi a emisí hluku u různých povrchů. Vedoucím projektu je Manfred Haider (Rakousko) 1.2 Druhé zasedání CEN/TC 227/WG1 se konalo ve dnech v Mnichově, gestor se tohoto zasedání zúčastnil. Projednávané záležitosti jsou uvedeny ve zprávě gestora WG1, nejdůležitější body jednání Novým vedoucím skupiny TG2 (pro zkušební normy) bude od jara 2015 Kenneth Lind ze Švédska K připomínkování budou zaslány revidované normy EN Měření teploty a EN ITSR Taktéž norma pren Pevnost spojení vrstev je revidována, norma obsahuje metodu zkoušení v torzi, ve střihu (používáme v ČR), v odtrhu, v torzi s aplikací normálové síly, ve střihu s dynamickým namáháním Bylo rozhodnuto, že normy pren Oxidativní stárnutí a pren Měření zvýšení koheze asfaltové směsi budou zpracovávány jako technické podmínky (platnost 3 roky) Ostatní normy se nacházejí v různých stádiích rozpracovanosti sbírání 5-letých zkušeností, revize, schvalování I. stupeň, II. stupeň finální hlasování V článcích výrobkových norem a je uvedeno, že je možné použít do obrusné vrstvy max. 10 % a do ložní a podkladní vrstvy max. 20 % R-materiálu ze směsi s PmB nebo stejné množství R-materiálu, pokud se do směsi přidává čerstvý modifikovaný asfalt. Na dotaz jak tuto klauzuli chápat bylo uvedeno, že se toto omezení vztahuje pouze na státy, které nemají s použitím R-materiálu větší zkušenosti. Proběhlo připomínkování norem pro kvalitu EN , 21, 8. Snahou některých států bylo prodloužit platnost zkoušek typu na 10 let. Tento návrh nebyl akceptován. Zkoušky typu zůstávají platné max. 5 let. 1.3 Zasedání CEN/TC 227/WG4 se konalo v Kolíně nad Rýnem, gestor se tohoto zasedání zúčastnil. Podrobnosti jsou uvedeny ve zprávě gestora WG4.

3 strana 3/8 1.4 Zasedání CEN/TC 227/WG5 se konalo ve dnech ve Vídni a v Helsinkách, gestor se těchto jednání zúčastnil. Hlavní projednávané záležitosti jsou podrobně uvedeny ve zprávách gestora ze zasedání zasedání CEN/TC 227 se konalo v Holandsku, městě Delft ve dnech 13. a , zasedání se gestor za ČR zúčastnil. Byly předneseny zprávy o činnosti jednotlivých WG: WG1: Byl schválen 9 měsíční odklad pro vydání specifikací pro asfaltové směsi až , , Důvodem je velké množství připomínek, které je třeba zpracovat, konečná odpověď byla zpracována na schůzce WG1 v říjnu Informace o všech položkách, zpracovávaných WG1. 48 zkušebních bylo vydáno, jedna (EN ) byla zrušena. Průběžně probíhá sběr zkušeností po pěti letech využívání. V roce 2014 byla vydána 1 zkušební metoda EN Jsou vyvíjeny nové zkušební metody EN TS TS V rámci WG1 byly diskutovány podmínky pro stárnutí asfaltových směsí. V tuto chvíli existují různé způsoby, pro simulaci stárnutí asfaltových vzorků, ale je příliš brzy na to standardizovat metodu. Je vyvíjena CEN/TS stárnutí asfaltu Je vyvíjena CEN/TS zvýšení přilnavosti Požadavek na schválení nových položek Návrh zkušební metody budou v budoucnu platné jak pro asfaltové směsi za horka, tak i za studena, zpracují se do nich podmínky přípravy a zrání těles pro zkoušky asfaltových směsí za studena v názvu se pak vynechá označení za horka. Do normy EN budou včleněny ITT i pro emulze a do EN nová příloha pro emulze. Připraven dotazník pro jednotlivé země o využívání recyklace asfaltových směsí. K revizi byly odsouhlaseny: - EN

4 strana 4/8 - EN EN EN EN WG2: Martin Hesslop informoval o pokroku pracovní skupiny WG. K revizi byly odsouhlaseny: - EN EN EN až WG3 Mr. Sergio Carasscón, který zastává funkci gestora od loňského roku, chce končit, hledá se proto nový gestor, což je problém řada odborníků (Holandsko, Francie) nemá finanční podporu. Sledovala se myšlenka Luc Rens, Belgie, ten však nakonec převzal jen řízení skupin TG1 a TG2. Koncem roku 2013 byly vydány dvě základní normy, EN (Materiály) a (Funkční požadavky). Luc Rens chce však brzy vyvolat další revizi, nesouhlasí se zněním čl EN a čl.4.5.en , týkajících se zkoušek odolnosti proti mrazu. Jsou hotové zkušební normy pro zálivky za studena a některé pro zálivky za horka. Pro CB je požadován systém posuzování 3, ale v Mandátu je systém 4, odhlasováno, je třeba dát do souladu. Zasedání WG3: Malaga Říjen Brusel WG4 Předseda Markus Schumacher informoval o pokroku pracovní skupiny 4 se zřetelem na CPR. EN až nic nového od minulého zasedání, je třeba dát do souladu s normami na beton EN připomínky do EN Odolnost proti zmrazování a rozmrazování hydraulicky stmelených směsí, zaslána k připomínkám (do )

5 strana 5/8 Řada dalších norem probíhá sběr zkušeností po 5 ti letech používání: EN , -44, -45, -48, -49, -50, -51, -52, -53. Diskuse o příliš velkém počtu způsobů přípravy zkušebních těles pro zkoušku PS. Bude připraven dotazník s jasnými otázkami a ten bude rozeslán jednotlivým standardizačním institutům (bude se jednat o jejich vyjádření, nikoliv vyjádření odborníků). WG5 EN (dynamické tření: EFI index): publikováno 2010, WG 5 se bude snažit o sjednocení metod měření protismykových vlastností. Norma bude založena na novém konceptu. V rámci Evropy probíhá výzkumný projekt ROSANNE, jeho výstupem má být jednotná metoda pro měření protismykových vlastností a hluku, dá směr dalšímu postupu normalizace. WG 5 spolupracuje s WG1 zkouška pro předvídání snížení protismykových vlastností. TG1 vede Leif Sjorgen TG2 vede Louise Caudwell TG3 vede Manfred Haider - akustické vlastnosti Plán práce: Systematicky zařazovat metody kontrol jednotlivých měřících zařízení do norem Společně s WG1/TG2 vyvinout zkušební metodu, která by byla schopna předpovídat ohlazení asfaltových vrstev. Společně s CEN/TC 339 vyvinout zkušební metodu kyvadlo pro měření drsnosti vozovky i chodníků. V Evropě existuje velké množství norem, používajících zkoušku kyvadlem pro různé druhy výrobků a konstrukcí, je třeba připravit soupis těchto norem a snažit se dosáhnout co největšího sjednocení. Průběžně doplňovat zařízení pro měření textury povrchu v EU, která budou zařazena do EN. CEN/TS zůstane jako TS po další 3 roky 154/WG 13 + WG6 Nebezpečné materiály skupina přejmenována na trvalou udržitelnost. Spolupracuje s TC 154, gestor John Booth byl přítomen, podal zprávu. Budou žádat CEN/TC 154/WG13 o nominaci expertů pro práci ve WG 6.

6 strana 6/8 V této chvíli probíhá průzkum, jaké požadavky na životní prostředí platí v jednotlivých státech, byl rozeslán dopis, zatím nejsou známy výsledky. AHG Airfields Spolupracuje s WG1 normy pro asfaltové směsi a zabývá se využitím recyklovaných asfaltových směsí. Hlavní spolupráce probíhá s WG1. Příloha k mandátu M/124: Připravena revize mandátu. K mandátu je třeba přidat EN , Beuving poslal mail Přijetí závěrů/usnesení ze zasedání. Usnesení bylo přijato dle výše uvedeného komentáře k jednotlivým bodům jednání. 1. Rozhodnuto o rozšíření mandátu M/124, souhlas s harmonizací EN až John Booth (UK) odsouhlasen jako nový předseda WG Odsouhlasena změna názvu WG 6 nebezpečné materiály na udržitelný rozvoj, trvanlivost? (sustainability). 4. Nový předseda WG 6 vypracuje náplň práce WG 6 společně s předsedou CEN/TC Odsouhlaseno, že letiště budou zařazeny do mandátu práce CEN/TC 227. Pokud budou připraveny nějaké výrobkové normy, musí být převzaty do procesu schvalování CEN/TC Normy řady (zálivky za studena), odsouhlasena změna systému posuzování a ověřování stálosti vlastností z úrovně 4 do úrovně 3 7. Pro normy až , a schválen odklad o 9 měsíců přišlo více než 480 připomínek. 8. Odsouhlasena spolupráce při přednormativním výzkumu ROSANNE (valivý odpor, protismykové vlastnosti, hluk) cílem je najít sjednocení měřících zařízení pro vytvoření jednotné evropské normy. 9. Odsouhlaseny nové položky pro práci CEN/TC 227: EN/ISO Určování průměrné hloubky profilu. EN/ISO Akustika - Zkouška pneumatik pro měření metodou CPX EN Měření podélných nerovností Odsouhlaseno: Připomínky musí být podány ve správném formátu. Pokud nebudou podány v předepsaném formátu, budou vráceny příslušné zemi k přepracování. Příští zasedání CEN/TC 227 se bude konat 8. a pravděpodobně v Německu, bude to již 27. zasedání CEN/TC 227.

7 strana 7/8 Program ostatních uskutečněných zasedání je uveden podrobně ve zprávách jednotlivých gestorů. 2. Uskutečněná zasedání TNK 147, NAT/TC a NAT/WG Schůzky NAT/TC, NAT/WG svolávají gestoři podle potřeby, pokud je třeba projednat připomínky k nově došlým položkám, zkušenosti z používání evropských norem, příp. návrhy národních příloh a stanoviska k nim. Vzhledem k časové zaneprázdněnosti je většinou styk mezi členy NAT/WG uskutečňován pomocí mailové pošty. Informace o jednáních NAT pro jednotlivé technologie jsou uvedeny ve zprávách gestorů. Zasedání TNK 147 se bude konat V rámci TNK budou projednána všechna aktuální témata. Potřebná komunikace a informovanost členů TNK probíhá mailovou poštou. 3. Pokrok ve schválených a zpracovaných EN Informace o vydání norem jsou uvedeny ve zprávách jednotlivých gestorů. 4. Informace o uskutečněném připomínkování a převzetí EN do ČSN Připomínkování norem vzhledem k CEN/TC 227 průběžně probíhá ve skupinách, jak jsou gestorům jednotlivých WG předávány, data vyhlášení v ČR i zrušení národních konfliktních norem jsou dodržována. Sumarizace norem vydaných, připravených k vydání a norem, u nichž proběhlo nebo probíhá formální hlasování, je uvedena ve zprávách jednotlivých gestorů. 5. Předpoklad prací v roce 2015 Práce ve skupinách byla v posledních letech zaměřena hlavně na sběr zkušeností se zavedenými normami a na přípravu tzv. druhé generace EN. V roce 2013 a 2014 již přicházely konečné návrhy norem k připomínkování. 6. Předpoklad prací v plánu normalizace (převod ČSN EN a tvorba dalších předpisů) Probíhají práce na zpracování norem tzv. druhé generace, postupně probíhají dotazníkové akce pro sběr zkušeností, názorů a dat potřebných k vypracování revidovaných znění. V roce 2014 se

8 strana 8/8 dá očekávat formální hlasování ke konečným návrhům revidovaných norem a přebírání dalších revidovaných EN do soustav ČSN. Na základě připomínek, které byly již z jednotlivých dotazníkových akcí vyhodnoceny, je možno konstatovat, že národní přílohy k ČSN EN byly zpracovány velmi zodpovědně. Díky těmto národním přílohám jsme se v ČR vyhnuli řadě problémů, které v jiných zemích při zavedení EN do praxe vznikly, a nyní je na ně v dotazníkových akcích poukazováno. Na základě rozhodnutí ÚNMZ jsou upřesnění na české podmínky, která byla v původně v národních přílohách, přenesena při revizích EN do českých národních norem. 7. Celkové zhodnocení činnosti za rok 2014, doporučení, upozornění, různé Požadované cíle práce CEN/TC 227 jsou průběžně plněny. Jak je vidět z uveřejněných výsledků dotazníkových akcí, ČR je jedna z mála zemí, která se pravidelně účastní dotazníkových a připomínkových akcí podle předepsaných pravidel (vyplněné tabulky s přesným zněním připomínky a navrhovaným zněním), velká většina připomínek ČR byla akceptována a do konečných znění zapracována. Přestože se všechny resorty v České republice potýkají s nedostatkem financí, daří se ÚNMZ a MD získat každým rokem prostředky na financování gestorské činnosti, jejíž koordinaci zajišťuje CTN PRAGOPROJEKT, a.s.. Zachování kontinuity normotvorného procesu navázaného na evropské struktury může zajistit další úspěšné zavádění norem a udržení kroku s vyspělou Evropou. Ing. Marie Birnbaumová, gestor CEN/TC227
