1 Vydáni 4/12 Tepelný management Průmyslové komponenty Měřicí technika VF a mikrovlnná technika Elektronika pro letectví Vývoj a servis Máme pro Vás řešení...

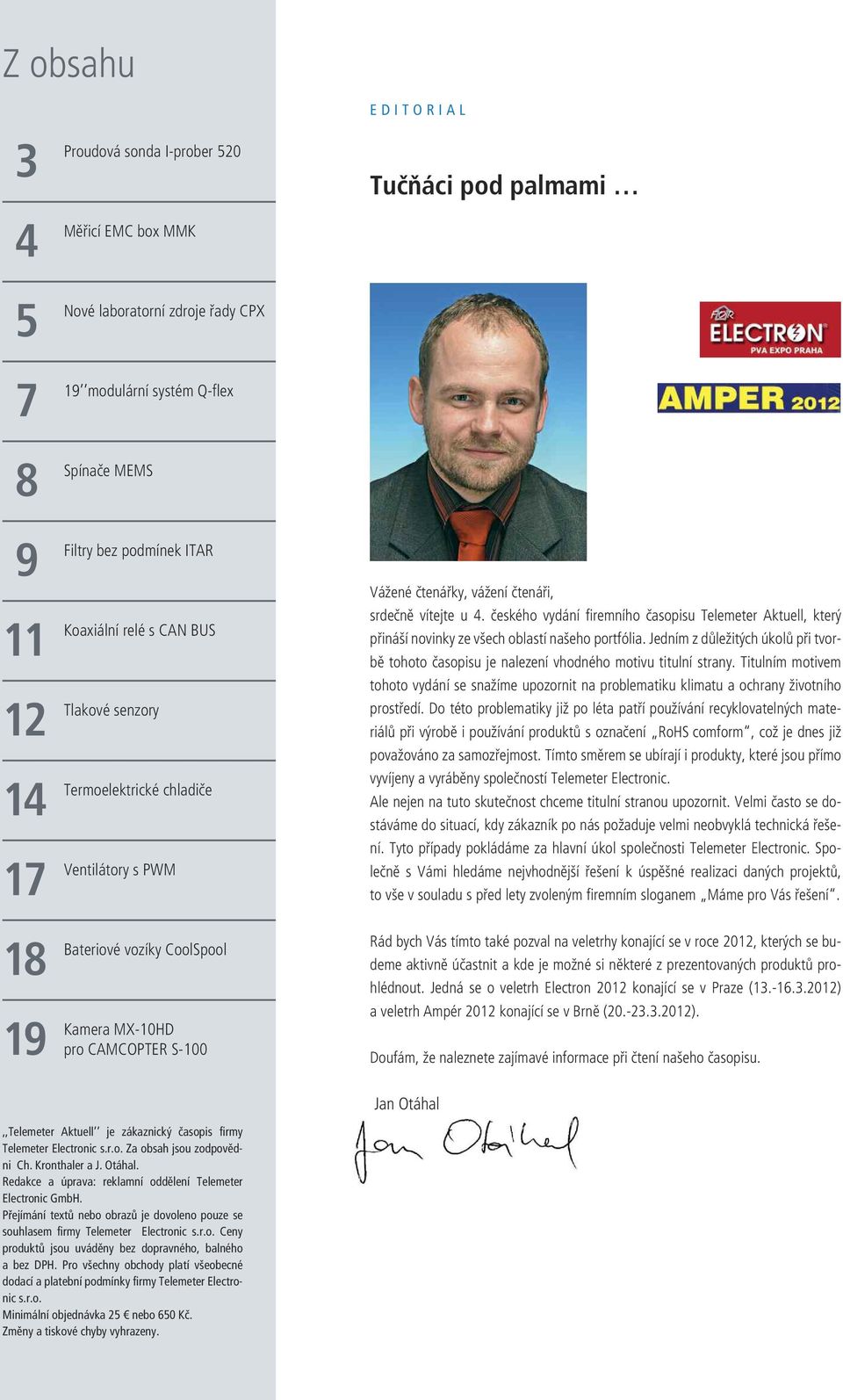

2 Z obsahu Proudová sonda I-prober 520 Měřicí EMC box MMK Nové laboratorní zdroje řady CPX 19 modulární systém Q-flex Spínače MEMS Filtry bez podmínek ITAR Koaxiální relé s CAN BUS Tlakové senzory Termoelektrické chladiče Ventilátory s PWM E D I T O R I A L Tučňáci pod palmami Vážené čtenářky, vážení čtenáři, srdečně vítejte u 4. českého vydání firemního časopisu Telemeter Aktuell, který přináší novinky ze všech oblastí našeho portfólia. Jedním z důležitých úkolů při tvorbě tohoto časopisu je nalezení vhodného motivu titulní strany. Titulním motivem tohoto vydání se snažíme upozornit na problematiku klimatu a ochrany životního prostředí. Do této problematiky již po léta patří používání recyklovatelných materiálů při výrobě i používání produktů s označení RoHS comform, což je dnes již považováno za samozřejmost. Tímto směrem se ubírají i produkty, které jsou přímo vyvíjeny a vyráběny společností Telemeter Electronic. Ale nejen na tuto skutečnost chceme titulní stranou upozornit. Velmi často se dostáváme do situací, kdy zákazník po nás požaduje velmi neobvyklá technická řešení. Tyto případy pokládáme za hlavní úkol společnosti Telemeter Electronic. Společně s Vámi hledáme nejvhodnější řešení k úspěšné realizaci daných projektů, to vše v souladu s před lety zvoleným firemním sloganem Máme pro Vás řešení. 18 Bateriové vozíky CoolSpool Kamera MX-10HD 19 pro CAMCOPTER S-100 Rád bych Vás tímto také pozval na veletrhy konající se v roce 2012, kterých se budeme aktivně účastnit a kde je možné si některé z prezentovaných produktů prohlédnout. Jedná se o veletrh Electron 2012 konající se v Praze ( ) a veletrh Ampér 2012 konající se v Brně ( ). Doufám, že naleznete zajímavé informace při čtení našeho časopisu. Jan Otáhal,,Telemeter Aktuell je zákaznický časopis firmy Telemeter Electronic s.r.o. Za obsah jsou zodpovědni Ch. Kronthaler a J. Otáhal. Redakce a úprava: reklamní oddělení Telemeter Electronic GmbH. Přejímání textů nebo obrazů je dovoleno pouze se souhlasem firmy Telemeter Electronic s.r.o. Ceny produktů jsou uváděny bez dopravného, balného a bez DPH. Pro všechny obchody platí všeobecné dodací a platební podmínky firmy Telemeter Electronic s.r.o. Minimální objednávka 25 nebo 650 Kč. Změny a tiskové chyby vyhrazeny.

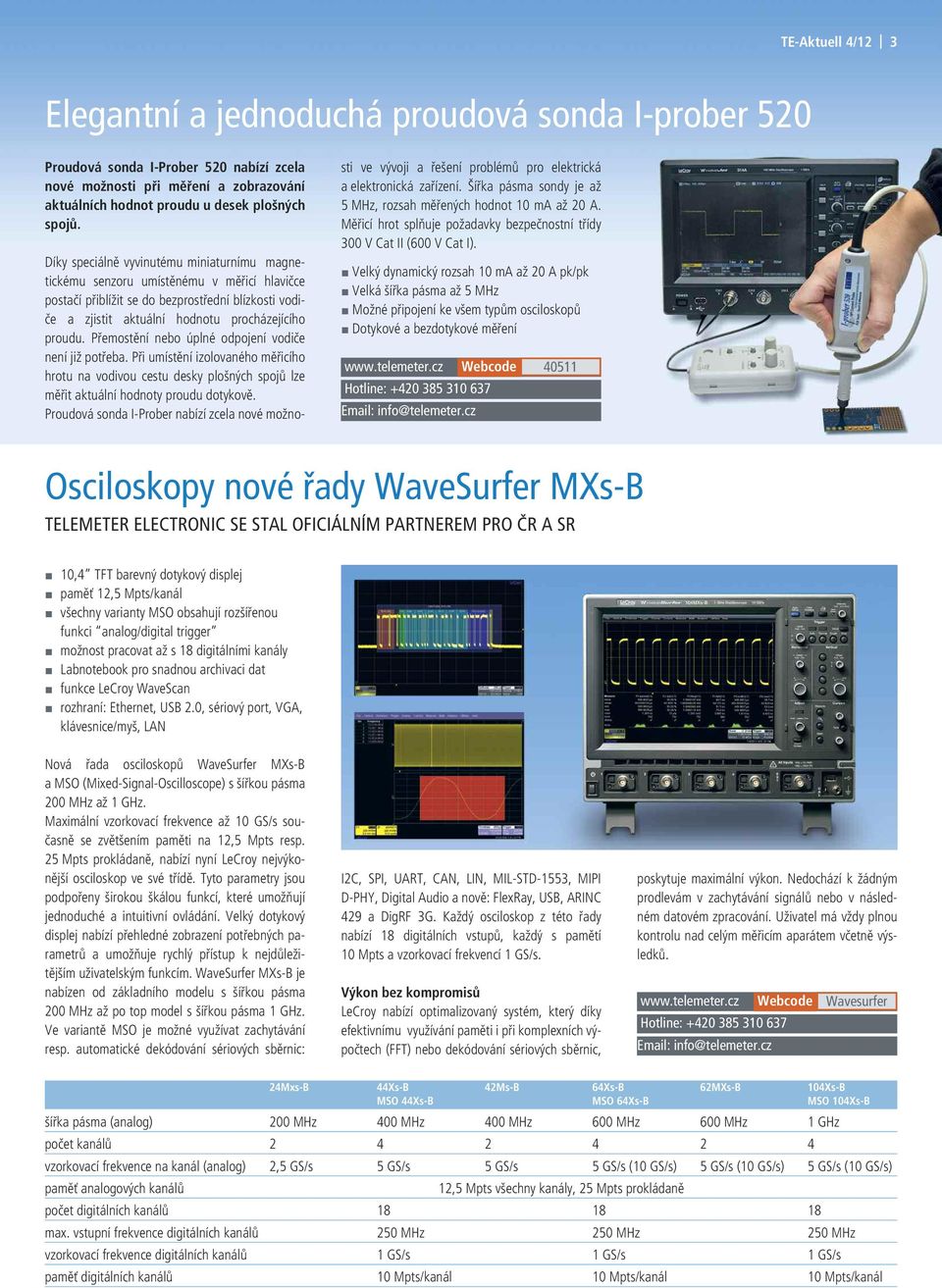

3 TE-Aktuell 4/12 3 Elegantní a jednoduchá proudová sonda I-prober 520 Proudová sonda I-Prober 520 nabízí zcela nové možnosti při měření a zobrazování aktuálních hodnot proudu u desek plošných spojů. Díky speciálně vyvinutému miniaturnímu magnetickému senzoru umístěnému v měřicí hlavičce postačí přiblížit se do bezprostřední blízkosti vodiče a zjistit aktuální hodnotu procházejícího proudu. Přemostění nebo úplné odpojení vodiče není již potřeba. Při umístění izolovaného měřicího hrotu na vodivou cestu desky plošných spojů lze měřit aktuální hodnoty proudu dotykově. Proudová sonda I-Prober nabízí zcela nové možnosti ve vývoji a řešení problémů pro elektrická a elektronická zařízení. Šířka pásma sondy je až 5 MHz, rozsah měřených hodnot 10 ma až 20 A. Měřicí hrot splňuje požadavky bezpečnostní třídy 300 V Cat II (600 V Cat I). Velký dynamický rozsah 10 ma až 20 A pk/pk Velká šířka pásma až 5 MHz Možné připojení ke všem typům osciloskopů Dotykové a bezdotykové měření Hotline: Osciloskopy nové řady WaveSurfer MXs-B TELEMETER ELECTRONIC SE STAL OFICIÁLNÍM PARTNEREM PRO ČR A SR 10,4 TFT barevný dotykový displej paměť 12,5 Mpts/kanál všechny varianty MSO obsahují rozšířenou funkci analog/digital trigger možnost pracovat až s 18 digitálními kanály Labnotebook pro snadnou archivaci dat funkce LeCroy WaveScan rozhraní: Ethernet, USB 2.0, sériový port, VGA, klávesnice/myš, LAN Nová řada osciloskopů WaveSurfer MXs-B a MSO (Mixed-Signal-Oscilloscope) s šířkou pásma 200 MHz až 1 GHz. Maximální vzorkovací frekvence až 10 GS/s současně se zvětšením paměti na 12,5 Mpts resp. 25 Mpts prokládaně, nabízí nyní LeCroy nejvýkonější osciloskop ve své třídě. Tyto parametry jsou podpořeny širokou škálou funkcí, které umožňují jednoduché a intuitivní ovládání. Velký dotykový displej nabízí přehledné zobrazení potřebných parametrů a umožňuje rychlý přístup k nejdůležitějším uživatelským funkcím. WaveSurfer MXs-B je nabízen od základního modelu s šířkou pásma 200 MHz až po top model s šířkou pásma 1 GHz. Ve variantě MSO je možné využívat zachytávání resp. automatické dekódování sériových sběrnic: I2C, SPI, UART, CAN, LIN, MIL-STD-1553, MIPI D-PHY, Digital Audio a nově: FlexRay, USB, ARINC 429 a DigRF 3G. Každý osciloskop z této řady nabízí 18 digitálních vstupů, každý s pamětí 10 Mpts a vzorkovací frekvencí 1 GS/s. Výkon bez kompromisů LeCroy nabízí optimalizovaný systém, který díky efektivnímu využívání paměti i při komplexních výpočtech (FFT) nebo dekódování sériových sběrnic, poskytuje maximální výkon. Nedochází k žádným prodlevám v zachytávání signálů nebo v následném datovém zpracování. Uživatel má vždy plnou kontrolu nad celým měřicím aparátem včetně výsledků. Hotline: Wavesurfer 24Mxs-B 44Xs-B 42Ms-B 64Xs-B 62MXs-B 104Xs-B MSO 44Xs-B MSO 64Xs-B MSO 104Xs-B šířka pásma (analog) 200 MHz 400 MHz 400 MHz 600 MHz 600 MHz 1 GHz počet kanálů vzorkovací frekvence na kanál (analog) 2,5 GS/s 5 GS/s 5 GS/s 5 GS/s (10 GS/s) 5 GS/s (10 GS/s) 5 GS/s (10 GS/s) paměť analogových kanálů 12,5 Mpts všechny kanály, 25 Mpts prokládaně počet digitálních kanálů max. vstupní frekvence digitálních kanálů 250 MHz 250 MHz 250 MHz vzorkovací frekvence digitálních kanálů 1 GS/s 1 GS/s 1 GS/s paměť digitálních kanálů 10 Mpts/kanál 10 Mpts/kanál 10 Mpts/kanál

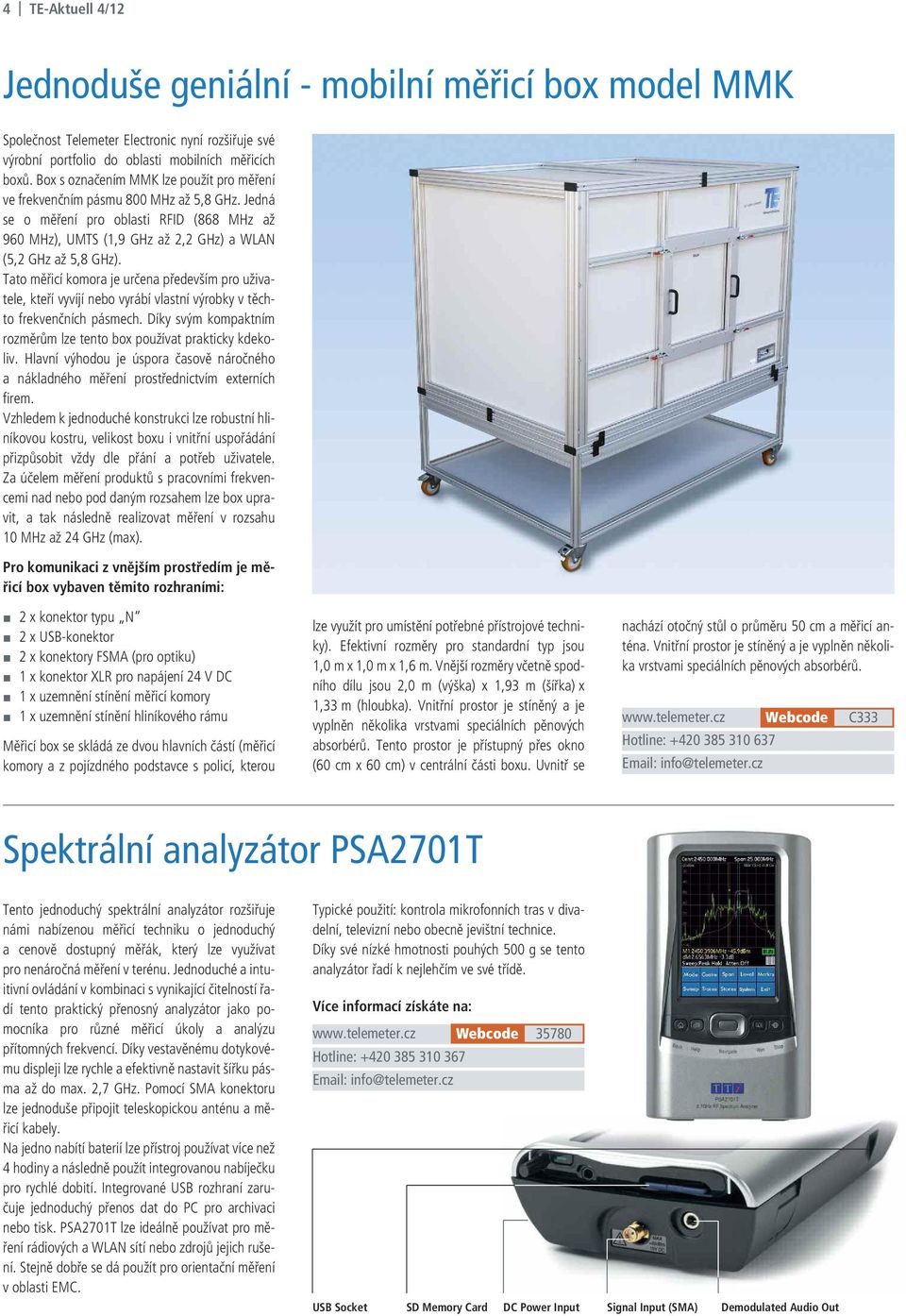

4 4 TE-Aktuell 4/12 Jednoduše geniální - mobilní měřicí box model MMK Společnost Telemeter Electronic nyní rozšiřuje své výrobní portfolio do oblasti mobilních měřicích boxů. Box s označením MMK lze použít pro měření ve frekvenčním pásmu 800 MHz až 5,8 GHz. Jedná se o měření pro oblasti RFID (868 MHz až 960 MHz), UMTS (1,9 GHz až 2,2 GHz) a WLAN (5,2 GHz až 5,8 GHz). Tato měřicí komora je určena především pro uživatele, kteří vyvíjí nebo vyrábí vlastní výrobky v těchto frekvenčních pásmech. Díky svým kompaktním rozměrům lze tento box používat prakticky kdekoliv. Hlavní výhodou je úspora časově náročného a nákladného měření prostřednictvím externích firem. Vzhledem k jednoduché konstrukci lze robustní hliníkovou kostru, velikost boxu i vnitřní uspořádání přizpůsobit vždy dle přání a potřeb uživatele. Za účelem měření produktů s pracovními frekvencemi nad nebo pod daným rozsahem lze box upravit, a tak následně realizovat měření v rozsahu 10 MHz až 24 GHz (max). Pro komunikaci z vnějším prostředím je měřicí box vybaven těmito rozhraními: 2 x konektor typu N 2 x USB-konektor 2 x konektory FSMA (pro optiku) 1 x konektor XLR pro napájení 24 V DC 1 x uzemnění stínění měřicí komory 1 x uzemnění stínění hliníkového rámu Měřicí box se skládá ze dvou hlavních částí (měřicí komory a z pojízdného podstavce s policí, kterou lze využít pro umístění potřebné přístrojové techniky). Efektivní rozměry pro standardní typ jsou 1,0 m x 1,0 m x 1,6 m. Vnější rozměry včetně spodního dílu jsou 2,0 m (výška) x 1,93 m (šířka) x 1,33 m (hloubka). Vnitřní prostor je stíněný a je vyplněn několika vrstvami speciálních pěnových absorbérů. Tento prostor je přístupný přes okno (60 cm x 60 cm) v centrální části boxu. Uvnitř se nachází otočný stůl o průměru 50 cm a měřicí anténa. Vnitřní prostor je stíněný a je vyplněn několika vrstvami speciálních pěnových absorbérů. Hotline: C333 Spektrální analyzátor PSA2701T Tento jednoduchý spektrální analyzátor rozšiřuje námi nabízenou měřicí techniku o jednoduchý a cenově dostupný měřák, který lze využívat pro nenáročná měření v terénu. Jednoduché a intuitivní ovládání v kombinaci s vynikající čitelností řadí tento praktický přenosný analyzátor jako pomocníka pro různé měřicí úkoly a analýzu přítomných frekvencí. Díky vestavěnému dotykovému displeji lze rychle a efektivně nastavit šířku pásma až do max. 2,7 GHz. Pomocí SMA konektoru lze jednoduše připojit teleskopickou anténu a měřicí kabely. Na jedno nabítí baterií lze přístroj používat více než 4 hodiny a následně použít integrovanou nabíječku pro rychlé dobití. Integrované USB rozhraní zaručuje jednoduchý přenos dat do PC pro archivaci nebo tisk. PSA2701T lze ideálně používat pro měření rádiových a WLAN sítí nebo zdrojů jejich rušení. Stejně dobře se dá použít pro orientační měření v oblasti EMC. Typické použití: kontrola mikrofonních tras v divadelní, televizní nebo obecně jevištní technice. Díky své nízké hmotnosti pouhých 500 g se tento analyzátor řadí k nejlehčím ve své třídě USB Socket SD Memory Card DC Power Input Signal Input (SMA) Demodulated Audio Out

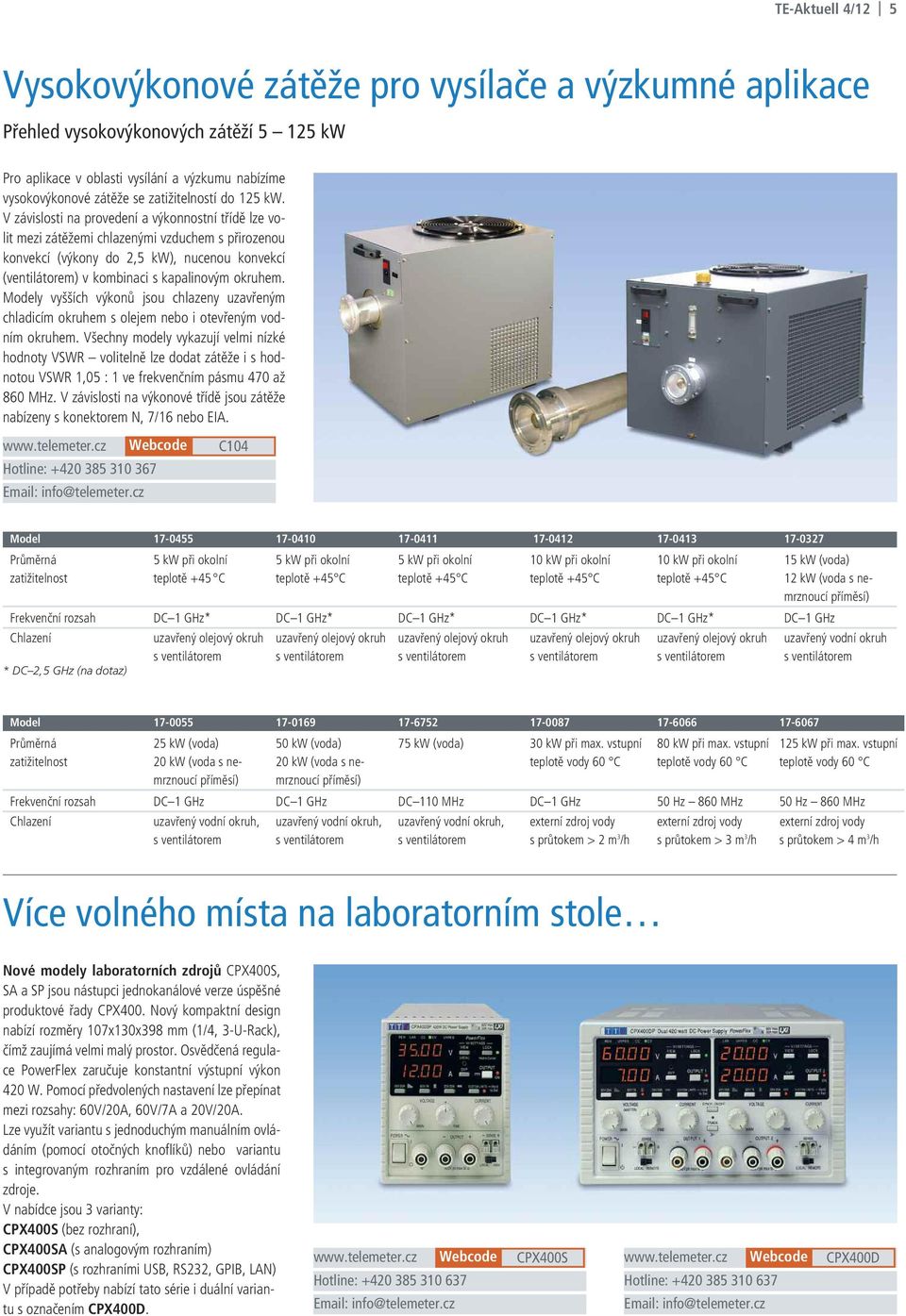

5 TE-Aktuell 4/12 5 Vysokovýkonové zátěže pro vysílače a výzkumné aplikace Přehled vysokovýkonových zátěží kw Pro aplikace v oblasti vysílání a výzkumu nabízíme vysokovýkonové zátěže se zatižitelností do 125 kw. V závislosti na provedení a výkonnostní třídě lze volit mezi zátěžemi chlazenými vzduchem s přirozenou konvekcí (výkony do 2,5 kw), nucenou konvekcí (ventilátorem) v kombinaci s kapalinovým okruhem. Modely vyšších výkonů jsou chlazeny uzavřeným chladicím okruhem s olejem nebo i otevřeným vodním okruhem. Všechny modely vykazují velmi nízké hodnoty VSWR volitelně lze dodat zátěže i s hodnotou VSWR 1,05 : 1 ve frekvenčním pásmu 470 až 860 MHz. V závislosti na výkonové třídě jsou zátěže nabízeny s konektorem N, 7/16 nebo EIA. C104 Model Průměrná 5 kw při okolní 5 kw při okolní 5 kw při okolní 10 kw při okolní 10 kw při okolní 15 kw (voda) zatižitelnost teplotě +45 C teplotě +45 C teplotě +45 C teplotě +45 C teplotě +45 C 12 kw (voda s nemrznoucí příměsí) Frekvenční rozsah DC 1 GHz* DC 1 GHz* DC 1 GHz* DC 1 GHz* DC 1 GHz* DC 1 GHz Chlazení uzavřený olejový okruh uzavřený olejový okruh uzavřený olejový okruh uzavřený olejový okruh uzavřený olejový okruh uzavřený vodní okruh s ventilátorem s ventilátorem s ventilátorem s ventilátorem s ventilátorem s ventilátorem * DC 2,5 GHz (na dotaz) Model Průměrná 25 kw (voda) 50 kw (voda) 75 kw (voda) 30 kw při max. vstupní 80 kw při max. vstupní 125 kw při max. vstupní zatižitelnost 20 kw (voda s ne- 20 kw (voda s ne- teplotě vody 60 C teplotě vody 60 C teplotě vody 60 C mrznoucí příměsí) mrznoucí příměsí) Frekvenční rozsah DC 1 GHz DC 1 GHz DC 110 MHz DC 1 GHz 50 Hz 860 MHz 50 Hz 860 MHz Chlazení uzavřený vodní okruh, uzavřený vodní okruh, uzavřený vodní okruh, externí zdroj vody externí zdroj vody externí zdroj vody s ventilátorem s ventilátorem s ventilátorem s průtokem > 2 m 3 /h s průtokem > 3 m 3 /h s průtokem > 4 m 3 /h Více volného místa na laboratorním stole Nové modely laboratorních zdrojů CPX400S, SA a SP jsou nástupci jednokanálové verze úspěšné produktové řady CPX400. Nový kompaktní design nabízí rozměry 107x130x398 mm (1/4, 3-U-Rack), čímž zaujímá velmi malý prostor. Osvědčená regulace PowerFlex zaručuje konstantní výstupní výkon 420 W. Pomocí předvolených nastavení lze přepínat mezi rozsahy: 60V/20A, 60V/7A a 20V/20A. Lze využít variantu s jednoduchým manuálním ovládáním (pomocí otočných knoflíků) nebo variantu s integrovaným rozhraním pro vzdálené ovládání zdroje. V nabídce jsou 3 varianty: CPX400S (bez rozhraní), CPX400SA (s analogovým rozhraním) CPX400SP (s rozhraními USB, RS232, GPIB, LAN) V případě potřeby nabízí tato série i duální variantu s označením CPX400D. Hotline: CPX400S Hotline: CPX400D

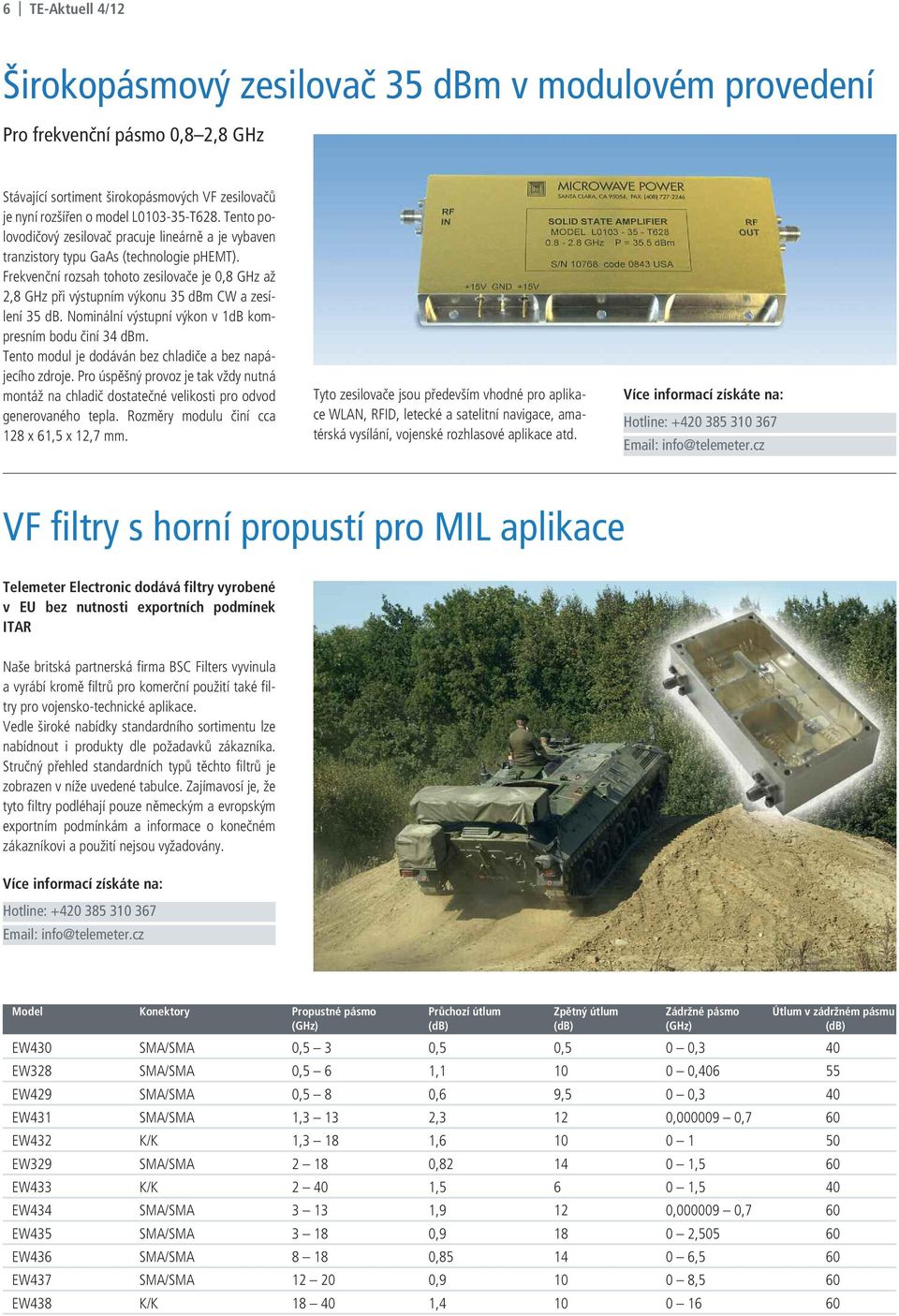

6 6 TE-Aktuell 4/12 Širokopásmový zesilovač 35 dbm v modulovém provedení Pro frekvenční pásmo 0,8 2,8 GHz Stávající sortiment širokopásmových VF zesilovačů je nyní rozšířen o model L T628. Tento polovodičový zesilovač pracuje lineárně a je vybaven tranzistory typu GaAs (technologie phemt). Frekvenční rozsah tohoto zesilovače je 0,8 GHz až 2,8 GHz při výstupním výkonu 35 dbm CW a zesílení 35 db. Nominální výstupní výkon v 1dB kompresním bodu činí 34 dbm. Tento modul je dodáván bez chladiče a bez napájecího zdroje. Pro úspěšný provoz je tak vždy nutná montáž na chladič dostatečné velikosti pro odvod generovaného tepla. Rozměry modulu činí cca 128 x 61,5 x 12,7 mm. Tyto zesilovače jsou především vhodné pro aplikace WLAN, RFID, letecké a satelitní navigace, amatérská vysílání, vojenské rozhlasové aplikace atd. VF filtry s horní propustí pro MIL aplikace Telemeter Electronic dodává filtry vyrobené v EU bez nutnosti exportních podmínek ITAR Naše britská partnerská firma BSC Filters vyvinula a vyrábí kromě filtrů pro komerční použití také filtry pro vojensko-technické aplikace. Vedle široké nabídky standardního sortimentu lze nabídnout i produkty dle požadavků zákazníka. Stručný přehled standardních typů těchto filtrů je zobrazen v níže uvedené tabulce. Zajímavosí je, že tyto filtry podléhají pouze německým a evropským exportním podmínkám a informace o konečném zákazníkovi a použití nejsou vyžadovány. Model Konektory Propustné pásmo Průchozí útlum Zpětný útlum Zádržné pásmo Útlum v zádržném pásmu (GHz) (db) (db) (GHz) (db) EW430 SMA/SMA 0,5 3 0,5 0,5 0 0,3 40 EW328 SMA/SMA 0,5 6 1, , EW429 SMA/SMA 0,5 8 0,6 9,5 0 0,3 40 EW431 SMA/SMA 1,3 13 2,3 12 0, ,7 60 EW432 K/K 1,3 18 1, EW329 SMA/SMA , ,5 60 EW433 K/K , ,5 40 EW434 SMA/SMA ,9 12 0, ,7 60 EW435 SMA/SMA , , EW436 SMA/SMA , ,5 60 EW437 SMA/SMA , ,5 60 EW438 K/K ,

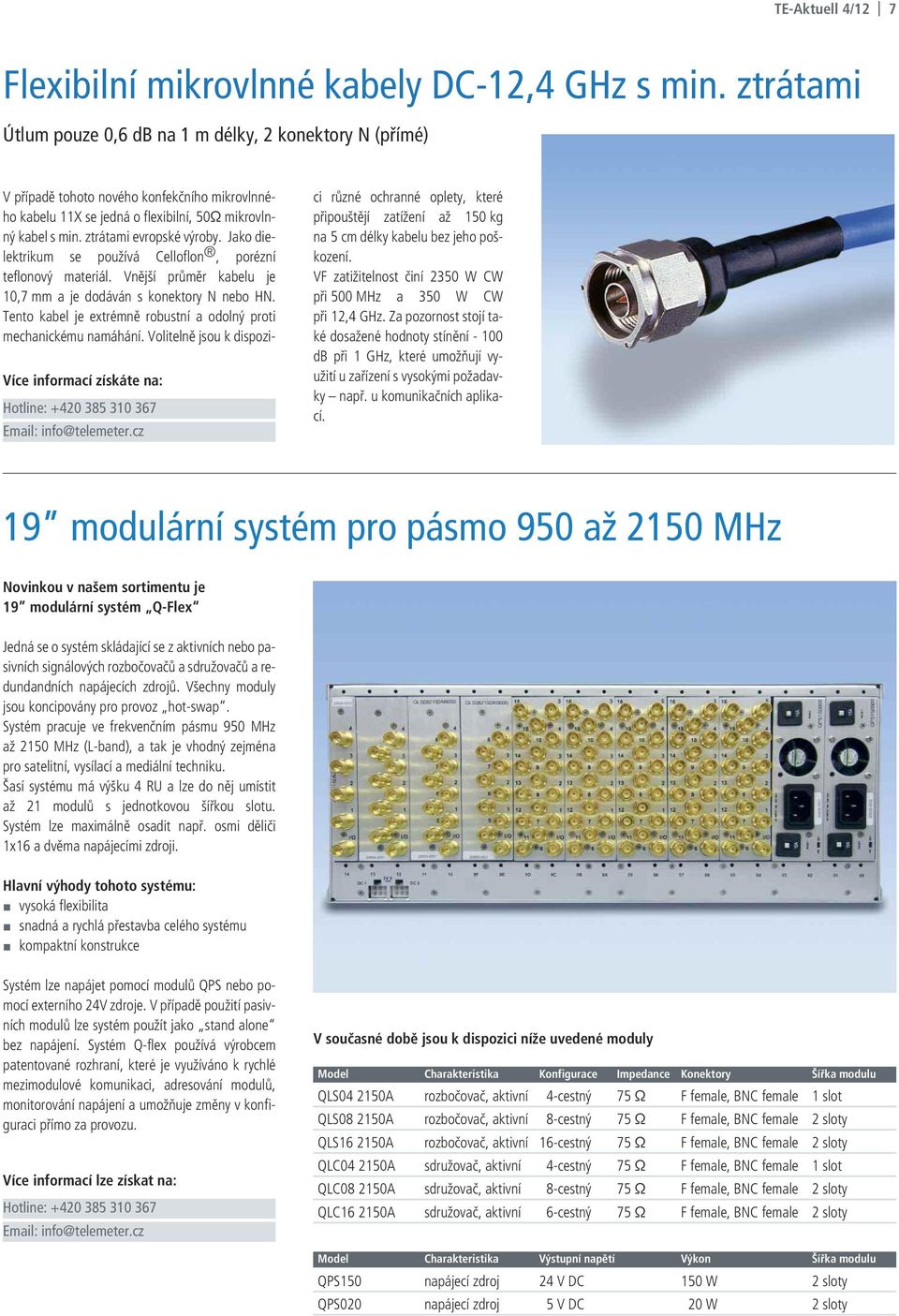

7 TE-Aktuell 4/12 7 Flexibilní mikrovlnné kabely DC-12,4 GHz s min. ztrátami Útlum pouze 0,6 db na 1 m délky, 2 konektory N (přímé) V případě tohoto nového konfekčního mikrovlnného kabelu 11X se jedná o flexibilní, 50Ω mikrovlnný kabel s min. ztrátami evropské výroby. Jako dielektrikum se používá Celloflon, porézní teflonový materiál. Vnější průměr kabelu je 10,7 mm a je dodáván s konektory N nebo HN. Tento kabel je extrémně robustní a odolný proti mechanickému namáhání. Volitelně jsou k dispozici různé ochranné oplety, které připouštějí zatížení až 150 kg na 5 cm délky kabelu bez jeho poškození. VF zatižitelnost činí 2350 W CW při 500 MHz a 350 W CW při 12,4 GHz. Za pozornost stojí také dosažené hodnoty stínění db při 1 GHz, které umožňují využití u zařízení s vysokými požadavky např. u komunikačních aplikací. 19 modulární systém pro pásmo 950 až 2150 MHz Novinkou v našem sortimentu je 19 modulární systém Q-Flex Jedná se o systém skládající se z aktivních nebo pasivních signálových rozbočovačů a sdružovačů a redundandních napájecích zdrojů. Všechny moduly jsou koncipovány pro provoz hot-swap. Systém pracuje ve frekvenčním pásmu 950 MHz až 2150 MHz (L-band), a tak je vhodný zejména pro satelitní, vysílací a mediální techniku. Šasí systému má výšku 4 RU a lze do něj umístit až 21 modulů s jednotkovou šířkou slotu. Systém lze maximálně osadit např. osmi děliči 1x16 a dvěma napájecími zdroji. Hlavní výhody tohoto systému: vysoká flexibilita snadná a rychlá přestavba celého systému kompaktní konstrukce Systém lze napájet pomocí modulů QPS nebo pomocí externího 24V zdroje. V případě použití pasivních modulů lze systém použít jako stand alone bez napájení. Systém Q-flex používá výrobcem patentované rozhraní, které je využíváno k rychlé mezimodulové komunikaci, adresování modulů, monitorování napájení a umožňuje změny v konfiguraci přímo za provozu. Více informací lze získat na: V současné době jsou k dispozici níže uvedené moduly Model Charakteristika Konfigurace Impedance Konektory Šířka modulu QLS A rozbočovač, aktivní 4-cestný 75 Ω F female, BNC female 1 slot QLS A rozbočovač, aktivní 8-cestný 75 Ω F female, BNC female 2 sloty QLS A rozbočovač, aktivní 16-cestný 75 Ω F female, BNC female 2 sloty QLC A sdružovač, aktivní 4-cestný 75 Ω F female, BNC female 1 slot QLC A sdružovač, aktivní 8-cestný 75 Ω F female, BNC female 2 sloty QLC A sdružovač, aktivní 6-cestný 75 Ω F female, BNC female 2 sloty Model Charakteristika Výstupní napětí Výkon Šířka modulu QPS150 napájecí zdroj 24 V DC 150 W 2 sloty QPS020 napájecí zdroj 5 V DC 20 W 2 sloty

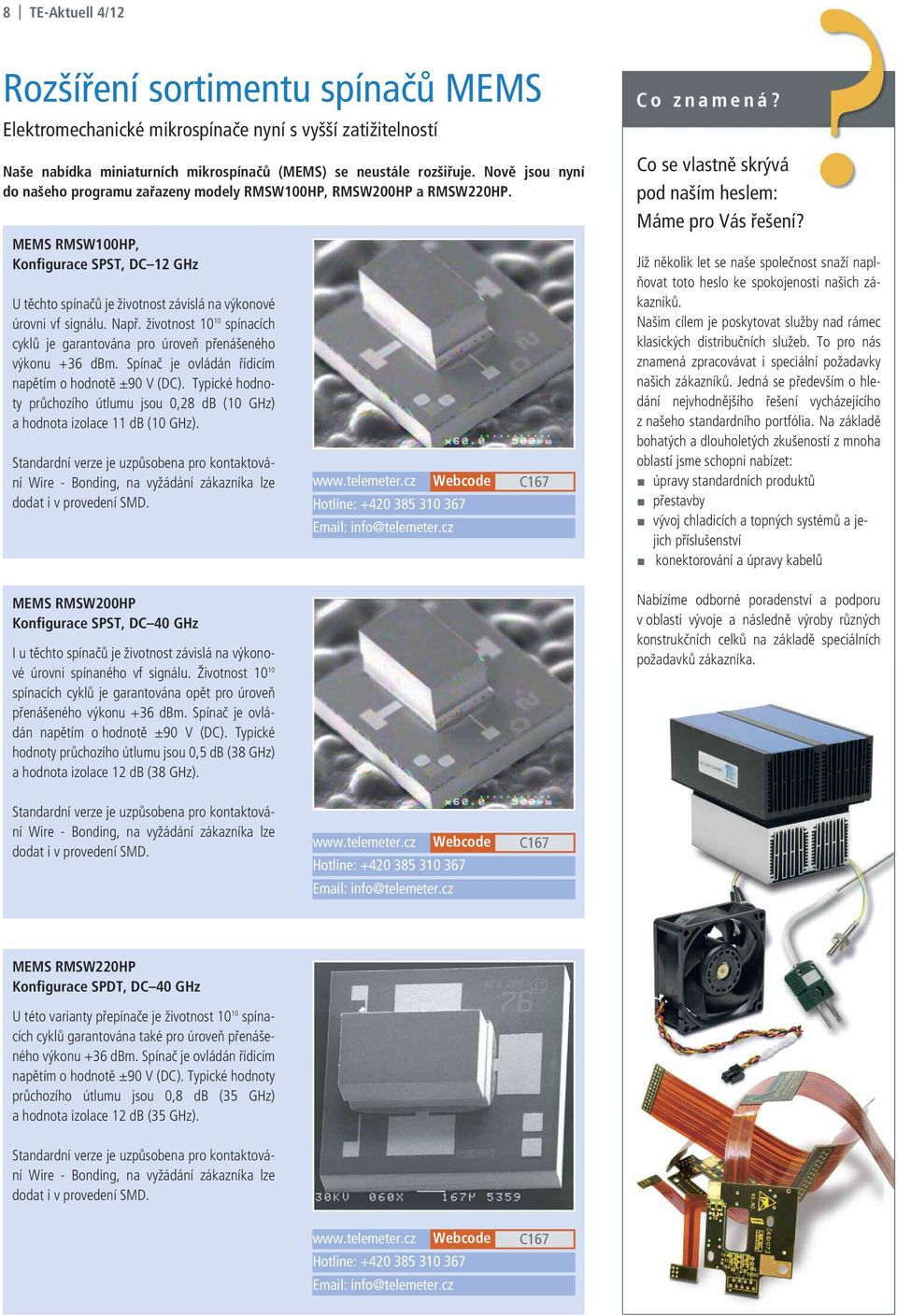

8 8 TE-Aktuell 4/12 Rozšíření sortimentu spínačů MEMS Elektromechanické mikrospínače nyní s vyšší zatižitelností Naše nabídka miniaturních mikrospínačů (MEMS) se neustále rozšiřuje. Nově jsou nyní do našeho programu zařazeny modely RMSW100HP, RMSW200HP a RMSW220HP. MEMS RMSW100HP, Konfigurace SPST, DC 12 GHz U těchto spínačů je životnost závislá na výkonové úrovni vf signálu. Např. životnost spínacích cyklů je garantována pro úroveň přenášeného výkonu +36 dbm. Spínač je ovládán řídicím napětím o hodnotě ±90 V (DC). Typické hodnoty průchozího útlumu jsou 0,28 db (10 GHz) a hodnota izolace 11 db (10 GHz). Standardní verze je uzpůsobena pro kontaktování Wire - Bonding, na vyžádání zákazníka lze dodat i v provedení SMD. MEMS RMSW200HP Konfigurace SPST, DC 40 GHz I u těchto spínačů je životnost závislá na výkonové úrovni spínaného vf signálu. Životnost spínacích cyklů je garantována opět pro úroveň přenášeného výkonu +36 dbm. Spínač je ovládán napětím o hodnotě ±90 V (DC). Typické hodnoty průchozího útlumu jsou 0,5 db (38 GHz) a hodnota izolace 12 db (38 GHz). Webcode C167 Co se vlastně skrývá pod naším heslem: Máme pro Vás řešení? Již několik let se naše společnost snaží naplňovat toto heslo ke spokojenosti našich zákazníků. Našim cílem je poskytovat služby nad rámec klasických distribučních služeb. To pro nás znamená zpracovávat i speciální požadavky našich zákazníků. Jedná se především o hledání nejvhodnějšího řešení vycházejícího z našeho standardního portfólia. Na základě bohatých a dlouholetých zkušeností z mnoha oblastí jsme schopni nabízet: úpravy standardních produktů přestavby vývoj chladicích a topných systémů a jejich příslušenství konektorování a úpravy kabelů Nabízíme odborné poradenství a podporu v oblasti vývoje a následně výroby různých konstrukčních celků na základě speciálních požadavků zákazníka. Standardní verze je uzpůsobena pro kontaktování Wire - Bonding, na vyžádání zákazníka lze dodat i v provedení SMD. C167 MEMS RMSW220HP Konfigurace SPDT, DC 40 GHz U této varianty přepínače je životnost spínacích cyklů garantována také pro úroveň přenášeného výkonu +36 dbm. Spínač je ovládán řídicím napětím o hodnotě ±90 V (DC). Typické hodnoty průchozího útlumu jsou 0,8 db (35 GHz) a hodnota izolace 12 db (35 GHz). Standardní verze je uzpůsobena pro kontaktování Wire - Bonding, na vyžádání zákazníka lze dodat i v provedení SMD. C167

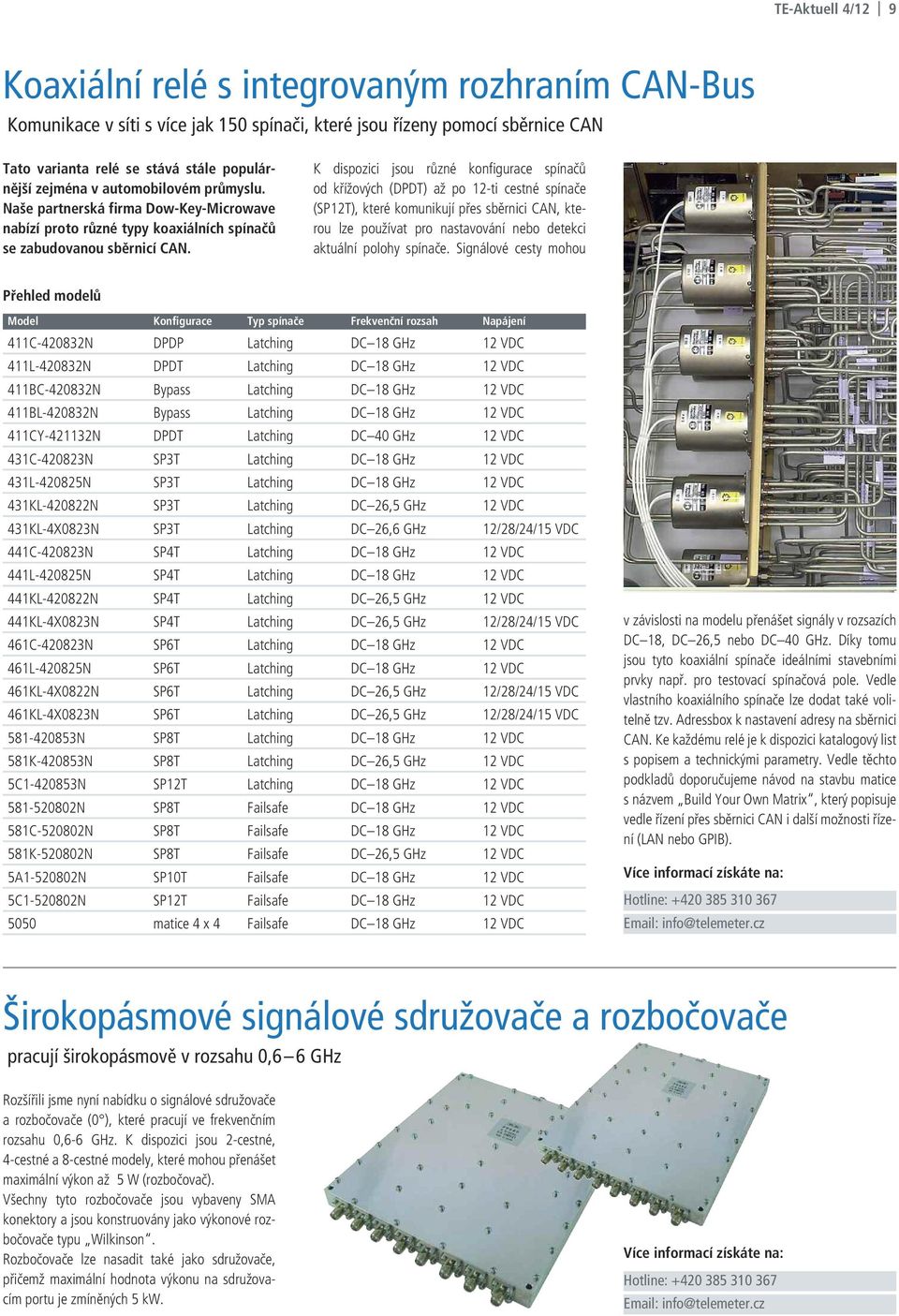

9 TE-Aktuell 4/12 9 Koaxiální relé s integrovaným rozhraním CAN-Bus Komunikace v síti s více jak 150 spínači, které jsou řízeny pomocí sběrnice CAN Tato varianta relé se stává stále populárnější zejména v automobilovém průmyslu. Naše partnerská firma Dow-Key-Microwave nabízí proto různé typy koaxiálních spínačů se zabudovanou sběrnicí CAN. K dispozici jsou různé konfigurace spínačů od křížových (DPDT) až po 12-ti cestné spínače (SP12T), které komunikují přes sběrnici CAN, kterou lze používat pro nastavování nebo detekci aktuální polohy spínače. Signálové cesty mohou Přehled modelů Model Konfigurace Typ spínače Frekvenční rozsah Napájení 411C N DPDP Latching DC 18 GHz 12 VDC 411L N DPDT Latching DC 18 GHz 12 VDC 411BC N Bypass Latching DC 18 GHz 12 VDC 411BL N Bypass Latching DC 18 GHz 12 VDC 411CY N DPDT Latching DC 40 GHz 12 VDC 431C N SP3T Latching DC 18 GHz 12 VDC 431L N SP3T Latching DC 18 GHz 12 VDC 431KL N SP3T Latching DC 26,5 GHz 12 VDC 431KL-4X0823N SP3T Latching DC 26,6 GHz 12/28/24/15 VDC 441C N SP4T Latching DC 18 GHz 12 VDC 441L N SP4T Latching DC 18 GHz 12 VDC 441KL N SP4T Latching DC 26,5 GHz 12 VDC 441KL-4X0823N SP4T Latching DC 26,5 GHz 12/28/24/15 VDC 461C N SP6T Latching DC 18 GHz 12 VDC 461L N SP6T Latching DC 18 GHz 12 VDC 461KL-4X0822N SP6T Latching DC 26,5 GHz 12/28/24/15 VDC 461KL-4X0823N SP6T Latching DC 26,5 GHz 12/28/24/15 VDC N SP8T Latching DC 18 GHz 12 VDC 581K N SP8T Latching DC 26,5 GHz 12 VDC 5C N SP12T Latching DC 18 GHz 12 VDC N SP8T Failsafe DC 18 GHz 12 VDC 581C N SP8T Failsafe DC 18 GHz 12 VDC 581K N SP8T Failsafe DC 26,5 GHz 12 VDC 5A N SP10T Failsafe DC 18 GHz 12 VDC 5C N SP12T Failsafe DC 18 GHz 12 VDC 5050 matice 4 x 4 Failsafe DC 18 GHz 12 VDC v závislosti na modelu přenášet signály v rozsazích DC 18, DC 26,5 nebo DC 40 GHz. Díky tomu jsou tyto koaxiální spínače ideálními stavebními prvky např. pro testovací spínačová pole. Vedle vlastního koaxiálního spínače lze dodat také volitelně tzv. Adressbox k nastavení adresy na sběrnici CAN. Ke každému relé je k dispozici katalogový list s popisem a technickými parametry. Vedle těchto podkladů doporučujeme návod na stavbu matice s názvem Build Your Own Matrix, který popisuje vedle řízení přes sběrnici CAN i další možnosti řízení (LAN nebo GPIB). Širokopásmové signálové sdružovače a rozbočovače pracují širokopásmově v rozsahu 0,6 6 GHz Rozšířili jsme nyní nabídku o signálové sdružovače a rozbočovače (0 ), které pracují ve frekvenčním rozsahu 0,6-6 GHz. K dispozici jsou 2-cestné, 4-cestné a 8-cestné modely, které mohou přenášet maximální výkon až 5 W (rozbočovač). Všechny tyto rozbočovače jsou vybaveny SMA konektory a jsou konstruovány jako výkonové rozbočovače typu Wilkinson. Rozbočovače lze nasadit také jako sdružovače, přičemž maximální hodnota výkonu na sdružovacím portu je zmíněných 5 kw.

10 10 TE-Aktuell 4/12 Vysokofrekvenční a mikrovlnné filtry bez podmínek ITAR Náš nový partner - společnost BSC Filters je evropským výrobcem filtrů Nově nyní nabízíme filtry pro vysokofrekvenční a mikrovlnnou techniku naší partnerské firmy BSC Filters z Velké Británie. Stejně jako náš americký partner K&L Microwave patří také tento výrobce ke skupině Ceramic & Microwave Products Dover Corporation. Vzhledem k tomu, že tato firma vyvíjí a vyrábí vlastní produkty v EU, podléhají její výrobky pouze vývozním předpisům Evropské unie. Sortiment zahrnuje filtry a diplexery pro frekvenční rozsah 300 khz až 94 GHz, které nacházejí použití v komerčních i speciálních (vojenských) aplikacích. Nabízené filtry jsou různých konstrukcí: vlnovodové, interdigitální, combline, dutinové, microstrip nebo konstrukce suspended substrate. Filtry jsou k dispozici v různých typech jako jsou pásmová propust, horní a dolní propust, pásmové zádrže a také jejich kombinace. Kromě klasických filtrů je portfolio rozšířeno o tzv. NANo přechody a ultrakrátké adaptéry vlnovod/koaxiál. Vedle široké nabídky standardního sortimentu lze nabídnout i produkty dle požadavků zákazníka. Nízkošumové širokopásmové zesilovače do 10 GHz Robustní zesilovače malých signálů pro univerzální použití Naše známá nabídková řada nízkošumových širokopásmových zesilovačů je doplněna o další modely. Nyní pokrývá frekvenční pásmo 100 khz až 10 GHz díky modelům s velmi nízkým šumovým číslem. Všechny modely jsou k dispozici s impedancí 50 Ω. Model Frekvenční rozsah Šumové číslo Výstupní výkon Zesílení LA100-0S 0, MHz 1,8 db +13 dbm 36 db LA110-0S 0, MHz 1,8 db +15 dbm 46 db LA120-0S MHz 1,7 db +15 dbm 28 db LA130-0S MHz 1,7 db +15 dbm 38 db LA M MHz 1,5 db +15 dbm 32 db LA M MHz 1,5 db +21 dbm 44 db LA140-0S MHz 2 db +13 dbm 32 db LA150-0S MHz 2 db +13 dbm 45 db LA00210G-3010-M 2 10 GHz 3 db +10 dbm 29 db LA00210G-4010-M 2 10 GHz 3 db +10 dbm 42 db Skoro všechny modely jsou k dispozici s konektory N nebo SMA. V případě zájmu jsou k dispozici i katalogové listy k jednotlivým modelům. Koaxiální izolátory a cirkulátory pro frekvence do 40 GHz Doposud pokrývaly izolátory a cirkulátory pro vyšší frekvenční pásma pouze oblast 17,0 až 26,5 GHz. Na základě požadavku trhu na zvýšení frekvenčního rozsahu byla tato produktová řada rozšířena o produkty až do frekvence 40 GHz, které jsou osazeny 2,9mm konektorem K. Následující frekvenční pásma byla přidána k již používaným pásmům (série 17,0 až 26,5 GHz) a díky tomu je nyní k dispozici produktová řada od 17,0 do 40,0 GHz: 25,0 až 27,0 GHz 27,0 až 31,0 GHz 19,0 až 23,5 GHz 30,0 až 35,0 GHz 35,0 až 40,0 GHz Nové modely mají hodnotu izolace až 20 db a izolátory obsahují 1W zátěž. Izolátory a cirkulátory této produktové řady jsou k dispozici v kompaktním pouzdře s rozměry 13x13x16 mm. Vedle zmíněných frekvenčních pásem lze nabídnout i provedení dle přání zákazníka.

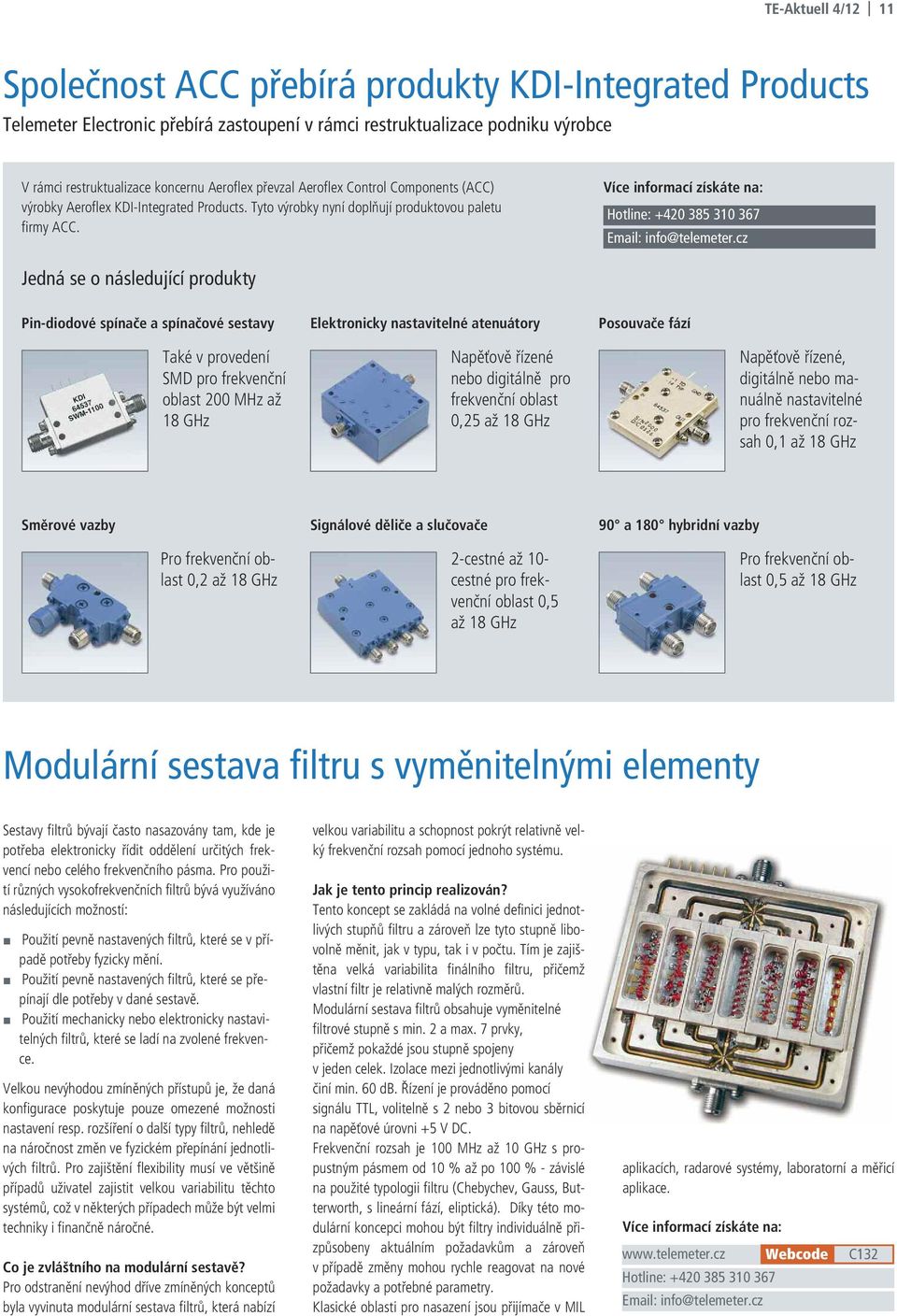

11 TE-Aktuell 4/12 11 Společnost ACC přebírá produkty KDI-Integrated Products Telemeter Electronic přebírá zastoupení v rámci restruktualizace podniku výrobce V rámci restruktualizace koncernu Aeroflex převzal Aeroflex Control Components (ACC) výrobky Aeroflex KDI-Integrated Products. Tyto výrobky nyní doplňují produktovou paletu firmy ACC. Jedná se o následující produkty Pin-diodové spínače a spínačové sestavy Elektronicky nastavitelné atenuátory Posouvače fází Také v provedení SMD pro frekvenční oblast 200 MHz až 18 GHz Napěťově řízené nebo digitálně pro frekvenční oblast 0,25 až 18 GHz Napěťově řízené, digitálně nebo manuálně nastavitelné pro frekvenční rozsah 0,1 až 18 GHz Směrové vazby Signálové děliče a slučovače 90 a 180 hybridní vazby Pro frekvenční oblast 0,2 až 18 GHz 2-cestné až 10- cestné pro frekvenční oblast 0,5 až 18 GHz Pro frekvenční oblast 0,5 až 18 GHz Modulární sestava filtru s vyměnitelnými elementy Sestavy filtrů bývají často nasazovány tam, kde je potřeba elektronicky řídit oddělení určitých frekvencí nebo celého frekvenčního pásma. Pro použití různých vysokofrekvenčních filtrů bývá využíváno následujících možností: Použití pevně nastavených filtrů, které se v případě potřeby fyzicky mění. Použití pevně nastavených filtrů, které se přepínají dle potřeby v dané sestavě. Použití mechanicky nebo elektronicky nastavitelných filtrů, které se ladí na zvolené frekvence. Velkou nevýhodou zmíněných přístupů je, že daná konfigurace poskytuje pouze omezené možnosti nastavení resp. rozšíření o další typy filtrů, nehledě na náročnost změn ve fyzickém přepínání jednotlivých filtrů. Pro zajištění flexibility musí ve většině případů uživatel zajistit velkou variabilitu těchto systémů, což v některých případech může být velmi techniky i finančně náročné. Co je zvláštního na modulární sestavě? Pro odstranění nevýhod dříve zmíněných konceptů byla vyvinuta modulární sestava filtrů, která nabízí velkou variabilitu a schopnost pokrýt relativně velký frekvenční rozsah pomocí jednoho systému. Jak je tento princip realizován? Tento koncept se zakládá na volné definici jednotlivých stupňů filtru a zároveň lze tyto stupně libovolně měnit, jak v typu, tak i v počtu. Tím je zajištěna velká variabilita finálního filtru, přičemž vlastní filtr je relativně malých rozměrů. Modulární sestava filtrů obsahuje vyměnitelné filtrové stupně s min. 2 a max. 7 prvky, přičemž pokaždé jsou stupně spojeny v jeden celek. Izolace mezi jednotlivými kanály činí min. 60 db. Řízení je prováděno pomocí signálu TTL, volitelně s 2 nebo 3 bitovou sběrnicí na napěťové úrovni +5 V DC. Frekvenční rozsah je 100 MHz až 10 GHz s propustným pásmem od 10 % až po 100 % - závislé na použité typologii filtru (Chebychev, Gauss, Butterworth, s lineární fází, eliptická). Díky této modulární koncepci mohou být filtry individuálně přizpůsobeny aktuálním požadavkům a zároveň v případě změny mohou rychle reagovat na nové požadavky a potřebné parametry. Klasické oblasti pro nasazení jsou přijímače v MIL aplikacích, radarové systémy, laboratorní a měřicí aplikace. C132

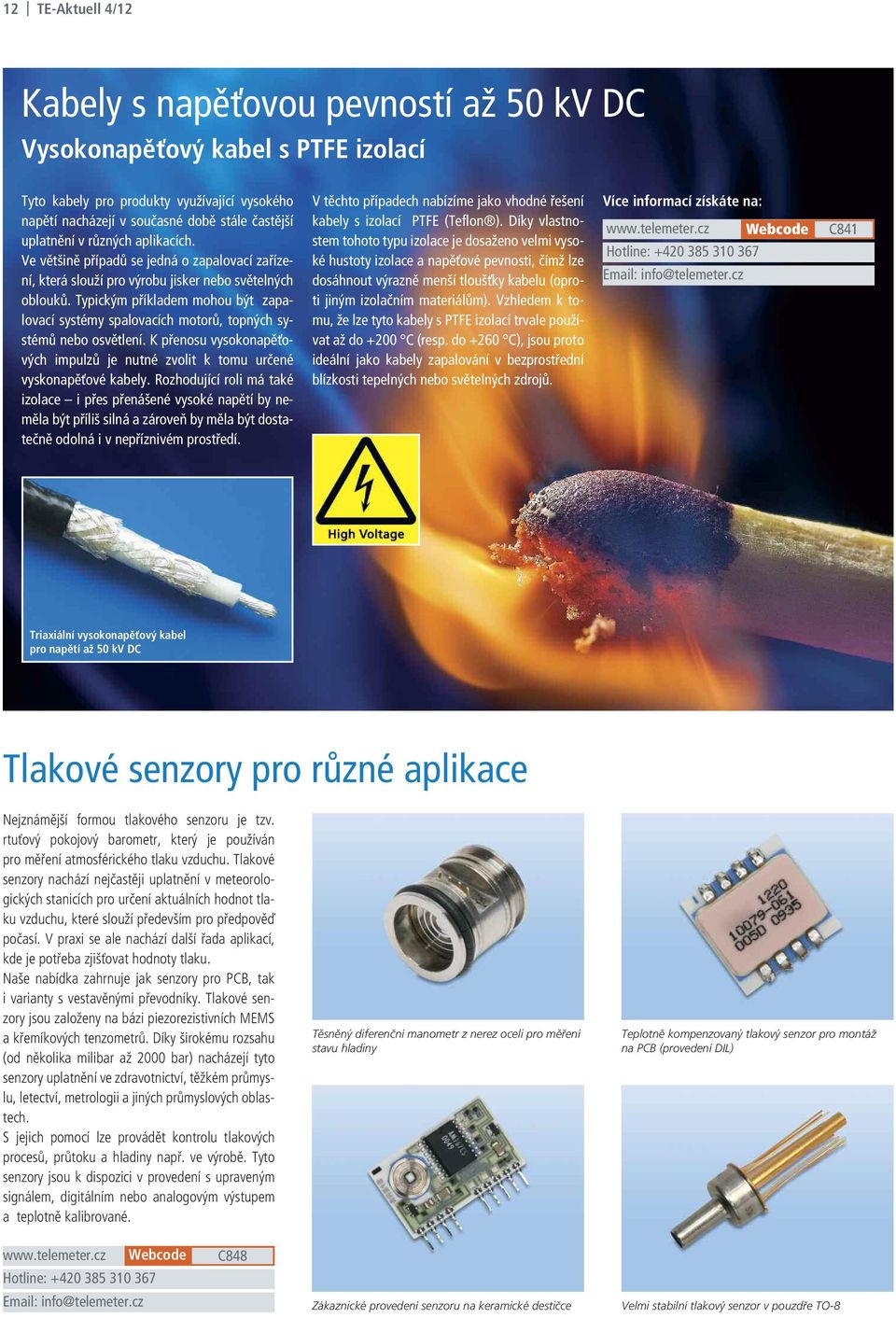

12 12 TE-Aktuell 4/12 Kabely s napěťovou pevností až 50 kv DC Vysokonapěťový kabel s PTFE izolací Tyto kabely pro produkty využívající vysokého napětí nacházejí v současné době stále častější uplatnění v různých aplikacích. Ve většině případů se jedná o zapalovací zařízení, která slouží pro výrobu jisker nebo světelných oblouků. Typickým příkladem mohou být zapalovací systémy spalovacích motorů, topných systémů nebo osvětlení. K přenosu vysokonapěťových impulzů je nutné zvolit k tomu určené vyskonapěťové kabely. Rozhodující roli má také izolace i přes přenášené vysoké napětí by neměla být příliš silná a zároveň by měla být dostatečně odolná i v nepříznivém prostředí. V těchto případech nabízíme jako vhodné řešení kabely s izolací PTFE (Teflon ). Díky vlastnostem tohoto typu izolace je dosaženo velmi vysoké hustoty izolace a napěťové pevnosti, čímž lze dosáhnout výrazně menší tloušťky kabelu (oproti jiným izolačním materiálům). Vzhledem k tomu, že lze tyto kabely s PTFE izolací trvale používat až do +200 C (resp. do +260 C), jsou proto ideální jako kabely zapalování v bezprostřední blízkosti tepelných nebo světelných zdrojů. C841 Triaxiální vysokonapěťový kabel pro napětí až 50 kv DC Tlakové senzory pro různé aplikace Nejznámější formou tlakového senzoru je tzv. rtuťový pokojový barometr, který je používán pro měření atmosférického tlaku vzduchu. Tlakové senzory nachází nejčastěji uplatnění v meteorologických stanicích pro určení aktuálních hodnot tlaku vzduchu, které slouží především pro předpověď počasí. V praxi se ale nachází další řada aplikací, kde je potřeba zjišťovat hodnoty tlaku. Naše nabídka zahrnuje jak senzory pro PCB, tak i varianty s vestavěnými převodníky. Tlakové senzory jsou založeny na bázi piezorezistivních MEMS a křemíkových tenzometrů. Díky širokému rozsahu (od několika milibar až 2000 bar) nacházejí tyto senzory uplatnění ve zdravotnictví, těžkém průmyslu, letectví, metrologii a jiných průmyslových oblastech. S jejich pomocí lze provádět kontrolu tlakových procesů, průtoku a hladiny např. ve výrobě. Tyto senzory jsou k dispozici v provedení s upraveným signálem, digitálním nebo analogovým výstupem a teplotně kalibrované. Těsněný diferenční manometr z nerez oceli pro měření stavu hladiny Teplotně kompenzovaný tlakový senzor pro montáž na PCB (provedení DIL) C848 Zákaznické provedení senzoru na keramické destičce Velmi stabilní tlakový senzor v pouzdře TO-8

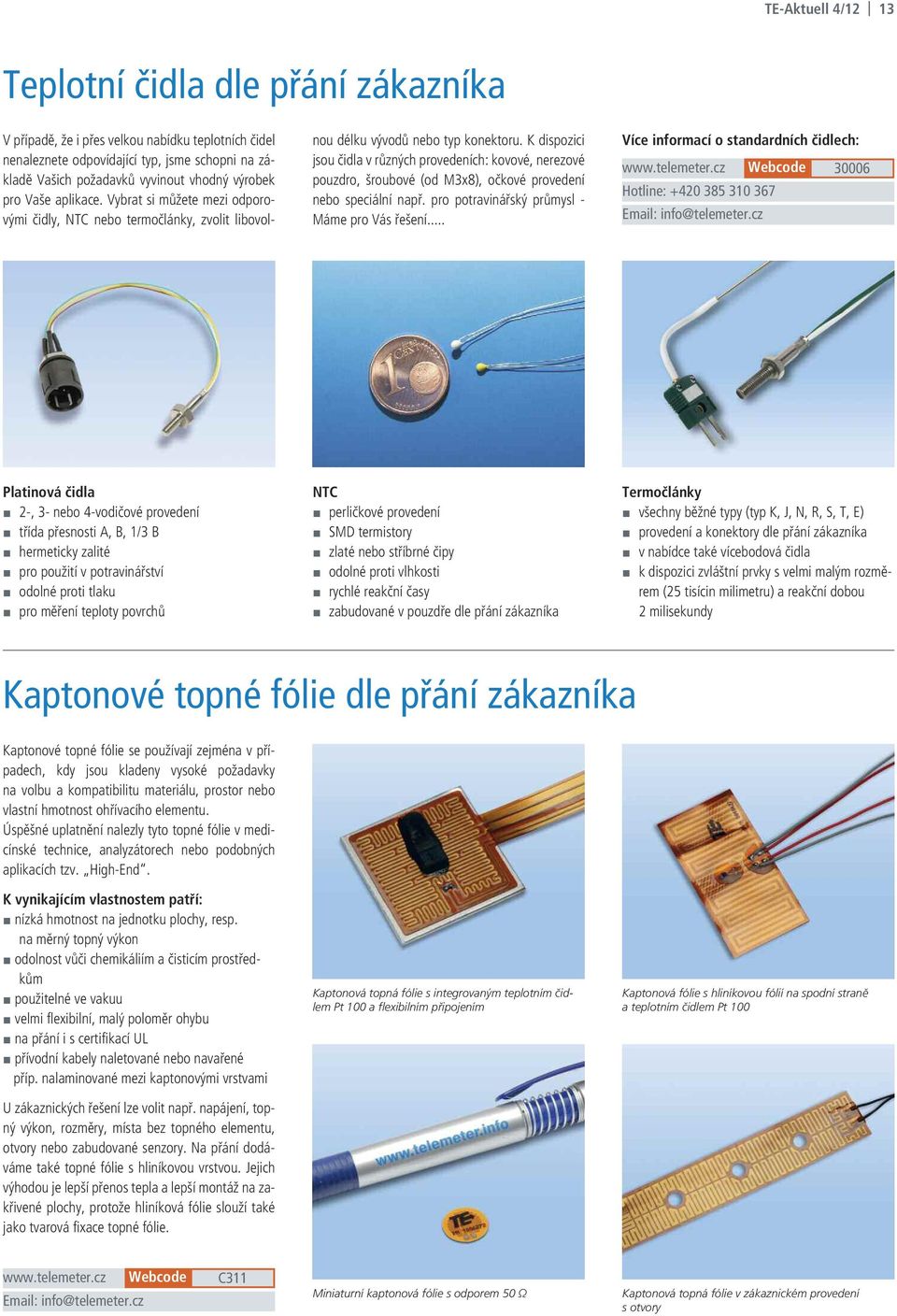

13 TE-Aktuell 4/12 13 Teplotní čidla dle přání zákazníka V případě, že i přes velkou nabídku teplotních čidel nenaleznete odpovídající typ, jsme schopni na základě Vašich požadavků vyvinout vhodný výrobek pro Vaše aplikace. Vybrat si můžete mezi odporovými čidly, NTC nebo termočlánky, zvolit libovolnou délku vývodů nebo typ konektoru. K dispozici jsou čidla v různých provedeních: kovové, nerezové pouzdro, šroubové (od M3x8), očkové provedení nebo speciální např. pro potravinářský průmysl - Máme pro Vás řešení... Více informací o standardních čidlech: Platinová čidla 2-, 3- nebo 4-vodičové provedení třída přesnosti A, B, 1/3 B hermeticky zalité pro použití v potravinářství odolné proti tlaku pro měření teploty povrchů NTC perličkové provedení SMD termistory zlaté nebo stříbrné čipy odolné proti vlhkosti rychlé reakční časy zabudované v pouzdře dle přání zákazníka Termočlánky všechny běžné typy (typ K, J, N, R, S, T, E) provedení a konektory dle přání zákazníka v nabídce také vícebodová čidla k dispozici zvláštní prvky s velmi malým rozměrem (25 tisícin milimetru) a reakční dobou 2 milisekundy Kaptonové topné fólie dle přání zákazníka Kaptonové topné fólie se používají zejména v případech, kdy jsou kladeny vysoké požadavky na volbu a kompatibilitu materiálu, prostor nebo vlastní hmotnost ohřívacího elementu. Úspěšné uplatnění nalezly tyto topné fólie v medicínské technice, analyzátorech nebo podobných aplikacích tzv. High-End. K vynikajícím vlastnostem patří: nízká hmotnost na jednotku plochy, resp. na měrný topný výkon odolnost vůči chemikáliím a čisticím prostředkům použitelné ve vakuu velmi flexibilní, malý poloměr ohybu na přání i s certifikací UL přívodní kabely naletované nebo navařené příp. nalaminované mezi kaptonovými vrstvami U zákaznických řešení lze volit např. napájení, topný výkon, rozměry, místa bez topného elementu, otvory nebo zabudované senzory. Na přání dodáváme také topné fólie s hliníkovou vrstvou. Jejich výhodou je lepší přenos tepla a lepší montáž na zakřivené plochy, protože hliníková fólie slouží také jako tvarová fixace topné fólie. Kaptonová topná fólie s integrovaným teplotním čidlem Pt 100 a flexibilním připojením Kaptonová fólie s hliníkovou fólií na spodní straně a teplotním čidlem Pt 100 C311 Miniaturní kaptonová fólie s odporem 50 Ω Kaptonová topná fólie v zákaznickém provedení s otvory

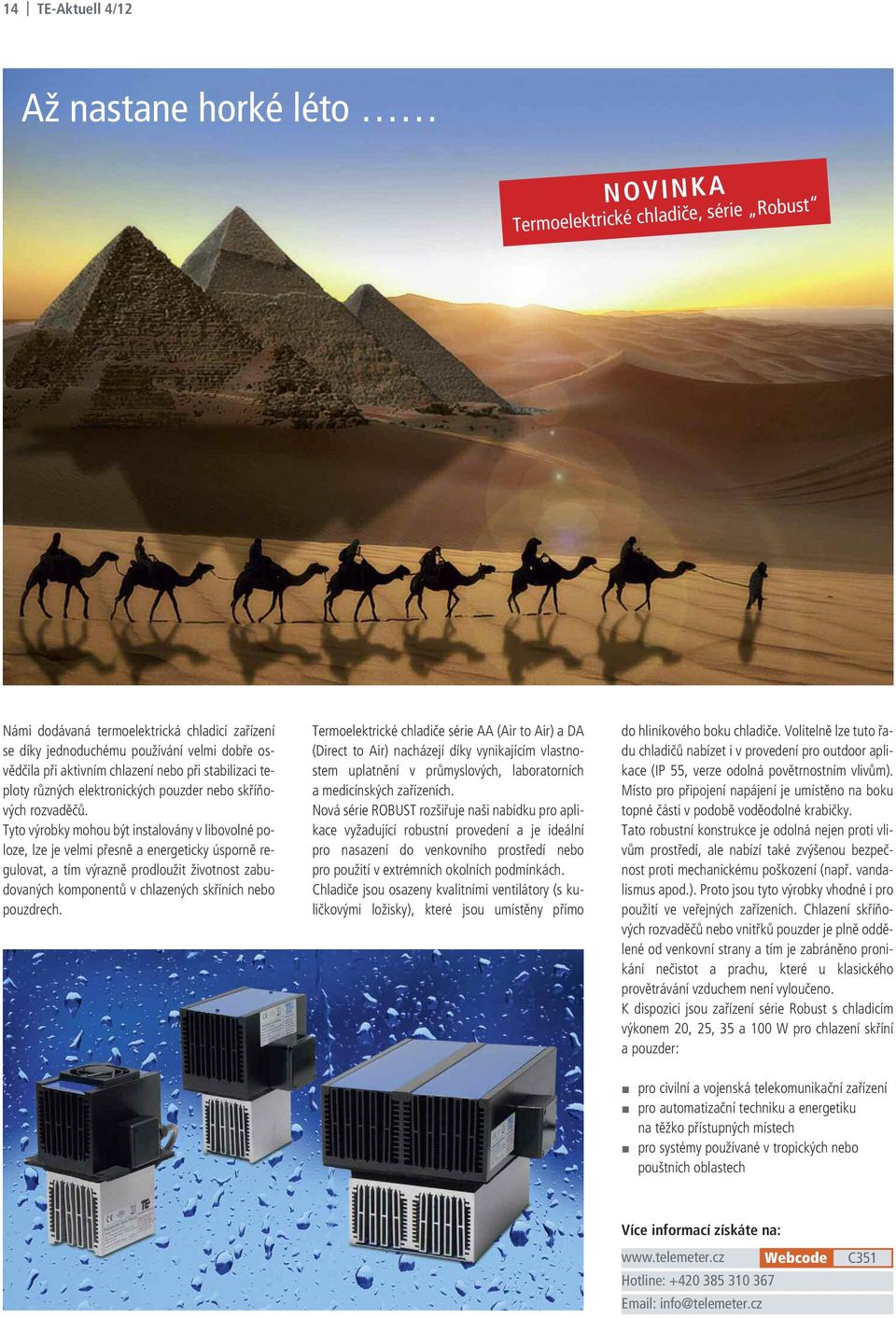

14 14 TE-Aktuell 4/12 Až nastane horké léto NOVINKA Termoelektrické chladiče, série Robust Námi dodávaná termoelektrická chladicí zařízení se díky jednoduchému používání velmi dobře osvědčila při aktivním chlazení nebo při stabilizaci teploty různých elektronických pouzder nebo skříňových rozvaděčů. Tyto výrobky mohou být instalovány v libovolné poloze, lze je velmi přesně a energeticky úsporně regulovat, a tím výrazně prodloužit životnost zabudovaných komponentů v chlazených skříních nebo pouzdrech. Termoelektrické chladiče série AA (Air to Air) a DA (Direct to Air) nacházejí díky vynikajícím vlastnostem uplatnění v průmyslových, laboratorních a medicínských zařízeních. Nová série ROBUST rozšiřuje naši nabídku pro aplikace vyžadující robustní provedení a je ideální pro nasazení do venkovního prostředí nebo pro použití v extrémních okolních podmínkách. Chladiče jsou osazeny kvalitními ventilátory (s kuličkovými ložisky), které jsou umístěny přímo do hliníkového boku chladiče. Volitelně lze tuto řadu chladičů nabízet i v provedení pro outdoor aplikace (IP 55, verze odolná povětrnostním vlivům). Místo pro připojení napájení je umístěno na boku topné části v podobě voděodolné krabičky. Tato robustní konstrukce je odolná nejen proti vlivům prostředí, ale nabízí také zvýšenou bezpečnost proti mechanickému poškození (např. vandalismus apod.). Proto jsou tyto výrobky vhodné i pro použití ve veřejných zařízeních. Chlazení skříňových rozvaděčů nebo vnitřků pouzder je plně oddělené od venkovní strany a tím je zabráněno pronikání nečistot a prachu, které u klasického provětrávání vzduchem není vyloučeno. K dispozici jsou zařízení série Robust s chladicím výkonem 20, 25, 35 a 100 W pro chlazení skříní a pouzder: pro civilní a vojenská telekomunikační zařízení pro automatizační techniku a energetiku na těžko přístupných místech pro systémy používané v tropických nebo pouštních oblastech C351

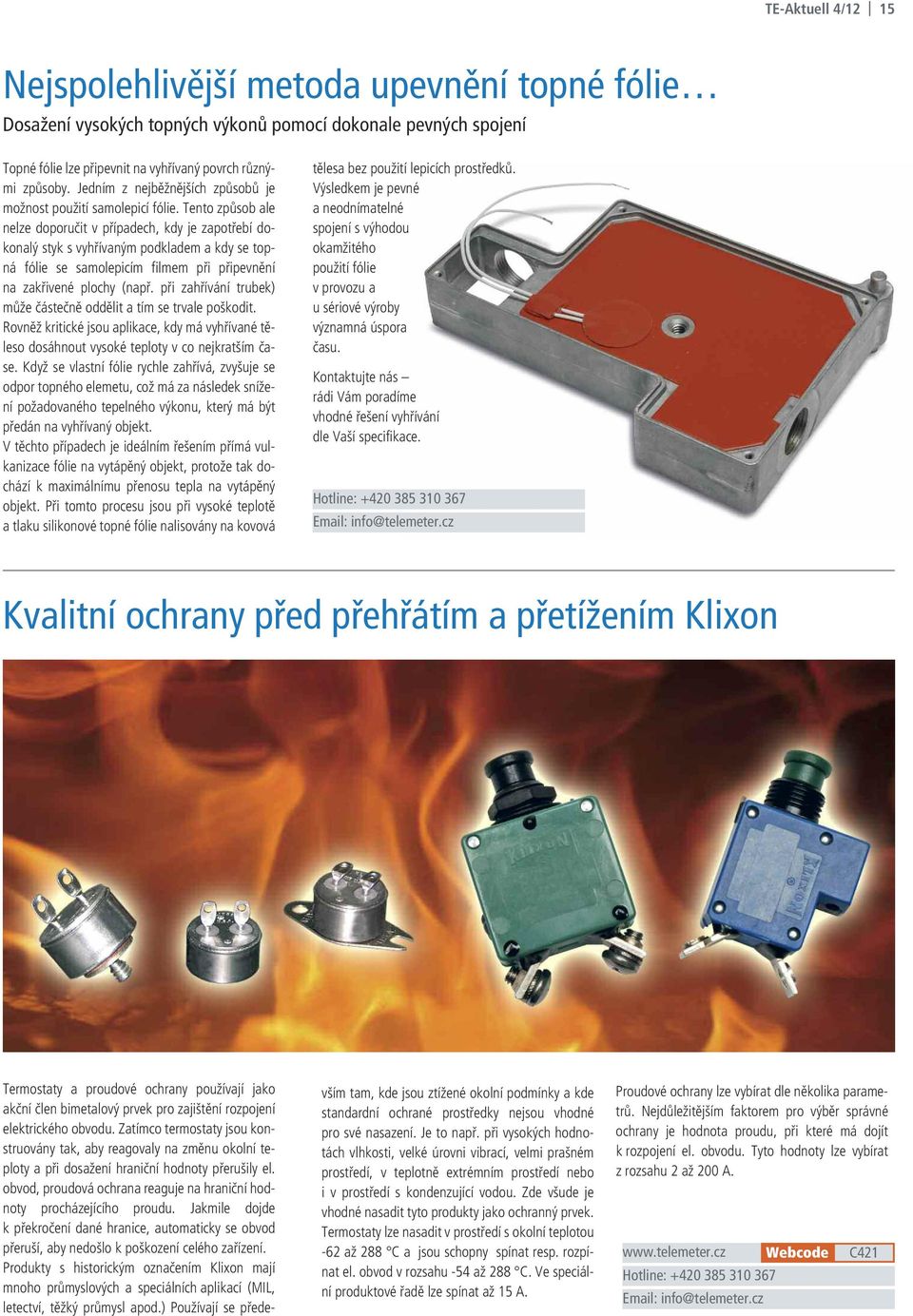

15 TE-Aktuell 4/12 15 Nejspolehlivější metoda upevnění topné fólie Dosažení vysokých topných výkonů pomocí dokonale pevných spojení Topné fólie lze připevnit na vyhřívaný povrch různými způsoby. Jedním z nejběžnějších způsobů je možnost použití samolepicí fólie. Tento způsob ale nelze doporučit v případech, kdy je zapotřebí dokonalý styk s vyhřívaným podkladem a kdy se topná fólie se samolepicím filmem při připevnění na zakřivené plochy (např. při zahřívání trubek) může částečně oddělit a tím se trvale poškodit. Rovněž kritické jsou aplikace, kdy má vyhřívané těleso dosáhnout vysoké teploty v co nejkratším čase. Když se vlastní fólie rychle zahřívá, zvyšuje se odpor topného elemetu, což má za následek snížení požadovaného tepelného výkonu, který má být předán na vyhřívaný objekt. V těchto případech je ideálním řešením přímá vulkanizace fólie na vytápěný objekt, protože tak dochází k maximálnímu přenosu tepla na vytápěný objekt. Při tomto procesu jsou při vysoké teplotě a tlaku silikonové topné fólie nalisovány na kovová tělesa bez použití lepicích prostředků. Výsledkem je pevné a neodnímatelné spojení s výhodou okamžitého použití fólie v provozu a u sériové výroby významná úspora času. Kontaktujte nás rádi Vám poradíme vhodné řešení vyhřívání dle Vaší specifikace. Kvalitní ochrany před přehřátím a přetížením Klixon Termostaty a proudové ochrany používají jako akční člen bimetalový prvek pro zajištění rozpojení elektrického obvodu. Zatímco termostaty jsou konstruovány tak, aby reagovaly na změnu okolní teploty a při dosažení hraniční hodnoty přerušily el. obvod, proudová ochrana reaguje na hraniční hodnoty procházejícího proudu. Jakmile dojde k překročení dané hranice, automaticky se obvod přeruší, aby nedošlo k poškození celého zařízení. Produkty s historickým označením Klixon mají mnoho průmyslových a speciálních aplikací (MIL, letectví, těžký průmysl apod.) Používají se především tam, kde jsou ztížené okolní podmínky a kde standardní ochrané prostředky nejsou vhodné pro své nasazení. Je to např. při vysokých hodnotách vlhkosti, velké úrovni vibrací, velmi prašném prostředí, v teplotně extrémním prostředí nebo i v prostředí s kondenzující vodou. Zde všude je vhodné nasadit tyto produkty jako ochranný prvek. Termostaty lze nasadit v prostředí s okolní teplotou -62 až 288 C a jsou schopny spínat resp. rozpínat el. obvod v rozsahu -54 až 288 C. Ve speciální produktové řadě lze spínat až 15 A. Proudové ochrany lze vybírat dle několika parametrů. Nejdůležitějším faktorem pro výběr správné ochrany je hodnota proudu, při které má dojít k rozpojení el. obvodu. Tyto hodnoty lze vybírat z rozsahu 2 až 200 A. C421

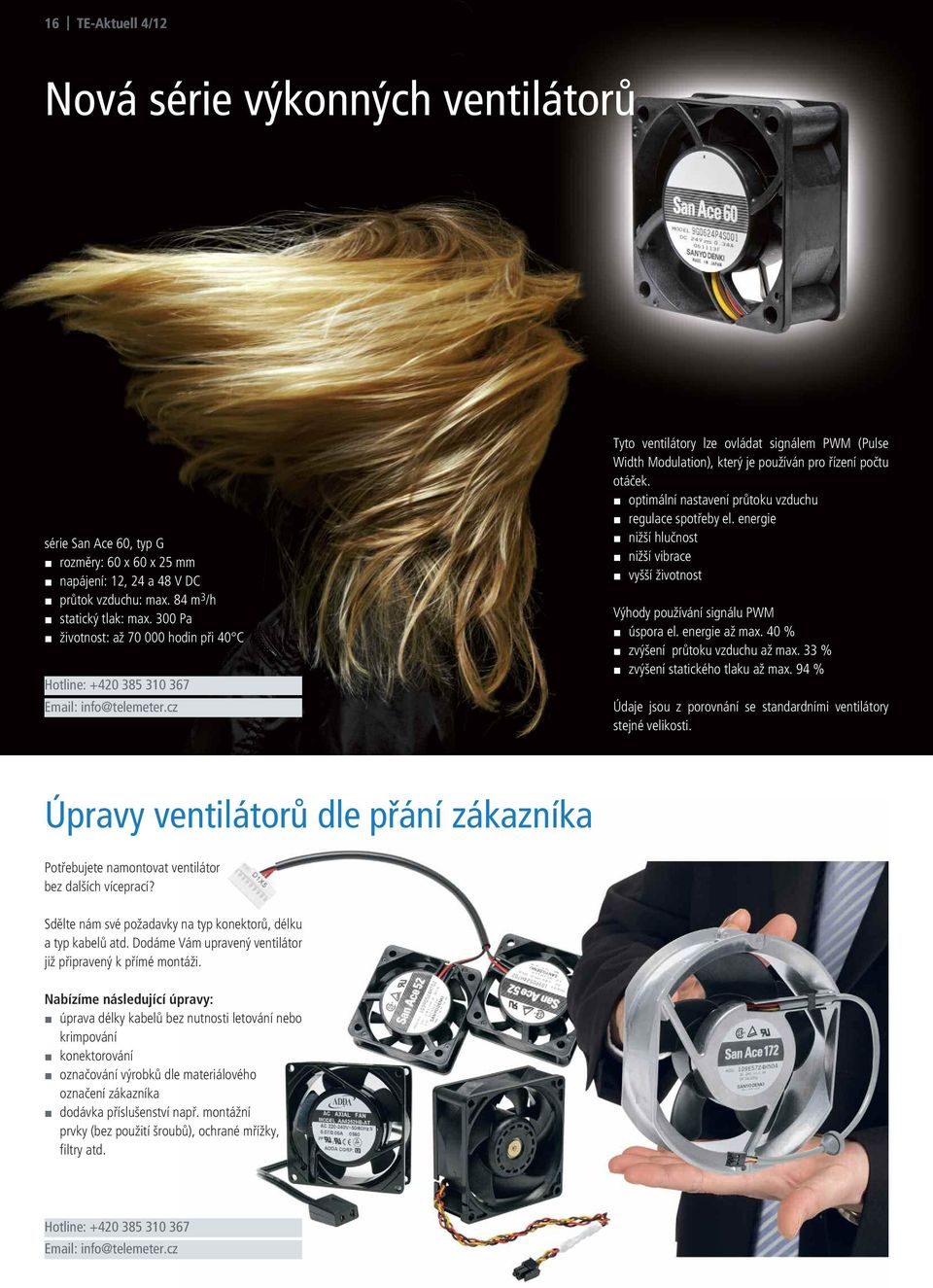

16 16 TE-Aktuell 4/12 Nová série výkonných ventilátorů série San Ace 60, typ G rozměry: 60 x 60 x 25 mm napájení: 12, 24 a 48 V DC průtok vzduchu: max. 84 m 3 /h statický tlak: max. 300 Pa životnost: až hodin při 40 C Tyto ventilátory lze ovládat signálem PWM (Pulse Width Modulation), který je používán pro řízení počtu otáček. optimální nastavení průtoku vzduchu regulace spotřeby el. energie nižší hlučnost nižší vibrace vyšší životnost Výhody používání signálu PWM úspora el. energie až max. 40 % zvýšení průtoku vzduchu až max. 33 % zvýšení statického tlaku až max. 94 % Údaje jsou z porovnání se standardními ventilátory stejné velikosti. Úpravy ventilátorů dle přání zákazníka Potřebujete namontovat ventilátor bez dalších víceprací? Sdělte nám své požadavky na typ konektorů, délku a typ kabelů atd. Dodáme Vám upravený ventilátor již připravený k přímé montáži. Nabízíme následující úpravy: úprava délky kabelů bez nutnosti letování nebo krimpování konektorování označování výrobků dle materiálového označení zákazníka dodávka příslušenství např. montážní prvky (bez použití šroubů), ochrané mřížky, filtry atd.

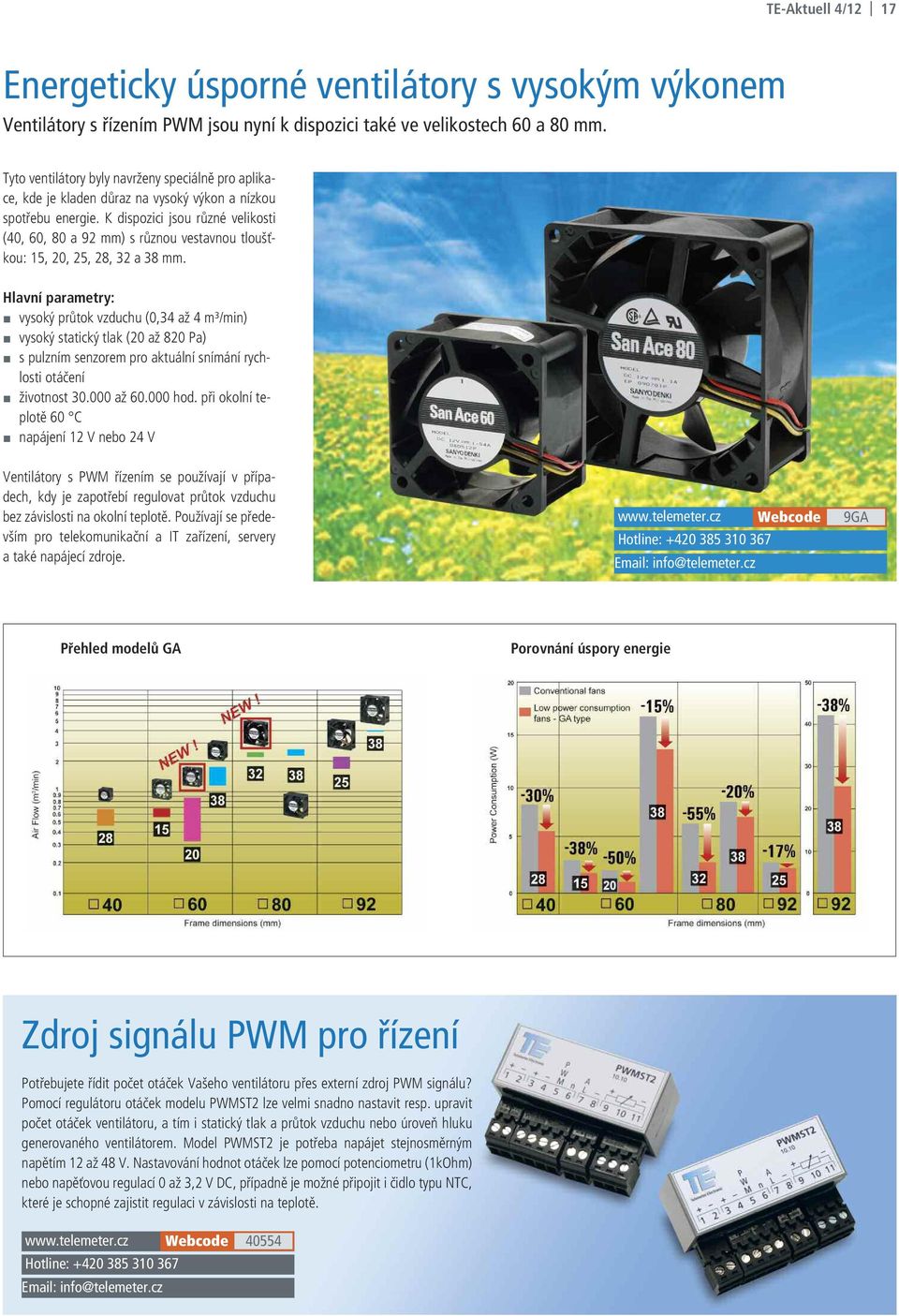

17 TE-Aktuell 4/12 17 Energeticky úsporné ventilátory s vysokým výkonem Ventilátory s řízením PWM jsou nyní k dispozici také ve velikostech 60 a 80 mm. Tyto ventilátory byly navrženy speciálně pro aplikace, kde je kladen důraz na vysoký výkon a nízkou spotřebu energie. K dispozici jsou různé velikosti (40, 60, 80 a 92 mm) s různou vestavnou tloušťkou: 15, 20, 25, 28, 32 a 38 mm. Hlavní parametry: vysoký průtok vzduchu (0,34 až 4 m³/min) vysoký statický tlak (20 až 820 Pa) s pulzním senzorem pro aktuální snímání rychlosti otáčení životnost až hod. při okolní teplotě 60 C napájení 12 V nebo 24 V Ventilátory s PWM řízením se používají v případech, kdy je zapotřebí regulovat průtok vzduchu bez závislosti na okolní teplotě. Používají se především pro telekomunikační a IT zařízení, servery a také napájecí zdroje. 9GA Přehled modelů GA Porovnání úspory energie Zdroj signálu PWM pro řízení Potřebujete řídit počet otáček Vašeho ventilátoru přes externí zdroj PWM signálu? Pomocí regulátoru otáček modelu PWMST2 lze velmi snadno nastavit resp. upravit počet otáček ventilátoru, a tím i statický tlak a průtok vzduchu nebo úroveň hluku generovaného ventilátorem. Model PWMST2 je potřeba napájet stejnosměrným napětím 12 až 48 V. Nastavování hodnot otáček lze pomocí potenciometru (1kOhm) nebo napěťovou regulací 0 až 3,2 V DC, případně je možné připojit i čidlo typu NTC, které je schopné zajistit regulaci v závislosti na teplotě

18 18 TE-Aktuell 35/11 Proč je důležitá dobrá stabilizace u systémů IR/EO? MX-10HD byl úspěšně vyzkoušen na bezpilotním prostředku CAMCOPTER S-100 Bezpilotní letouny (UAV) nacházejí stále větší uplatnění při plnění průzkumných vojenských a civilních kontrolních úkolů. Nabídka těchto prostředků se pohybuje od tzv. mini letounů s hmotností pouze několika gramů pro použití v budovách, až k letounům s velkým dostupem tzv. HALE-class využívající i tankování za letu. Zvláštní roli také hrají modely s kolmým vzletem, které lze umístit mimo jiné na menších dopravních prostředcích. Tyto modely slouží k různým úkolům, resp. k nasazení v oblastech, kde nelze nasadit klasické UAV. Rakouská firma SCHIEBEL, se sídlem ve Vídni a výrobou na letišti ve Wiener Neustadt vyrábí a dodává již několik let modely CAMCOPTER S-100, které jsou schopné vertikálního startu a přistání. Tyto modely kromě schopnosti vyhledávání min také provádějí vizuální průzkum a to až do vzdálenosti 200 km. Pro tyto nebo podobné aplikace vizuální kontroly byly doposud používány IR/EO kamerové systémy bez stabilizace, případně pouze s hrubou stabilizací. Za účelem splnění rostoucích nároků a požadavků na větší rozsahy a lepší rozlišení záznamů byl na CAMCOPTER S-100 poprvé instalován a úspěšně testován kompaktní a stabilizační IR/EO kamerový systém MX-10HD od firmy L3 Wescam. Mezi hlavní přednosti tohoto kompaktního MX-10HD, s hmotností pouze 17 kg patří: velmi jednoduchá mechanická a elektrická integrace, neboť kompletní napájení a chlazení IR kamery a zároveň také GPS modul je zabudován v těle kamery snadné zabudování ovládání do systému díky využití existujícího rozhraní (MIL-STD-1553B, ARINC 429, RS-232 a RS-422). extrémně dobrá stabilizace obrazu a jednotky IMU (Inertial measurement unit) díky interní stabilizaci vibrací přesné určení cílových souřadnic díky funkci GEO se zabudovaným GPS Kamerový systém sestává z následujících komponentů: elektrooptika s vysokým rozlišením, skládající se z HD kamery (720 p nebo1080 p) vysoce světlocitlivá Low-Light CMCCD kamera (vždy se zoomem) IR kamera (oblast 3 5 μm s rozlišením 640 x 480 px) a čtyřmi zornými poli 30 až 0,9 (horizontální) IR laserový osvětlovací kužel Tento systém lze používat prakticky kdykoliv a nepřetržitě. Ve srovnání s IR/EO systémy konkurenčních výrobců je použitím modelu MX-10HD několikanásobně zlepšena úroveň kvality získaných obrazových materiálů, a tím i možnosti CAM- COPTERU S-100. Mohla by aplikace MX-10HD pomoci i Vám při řešení Vašich monitorovacích úkolů? Více informací naleznete zde: Webcode C432

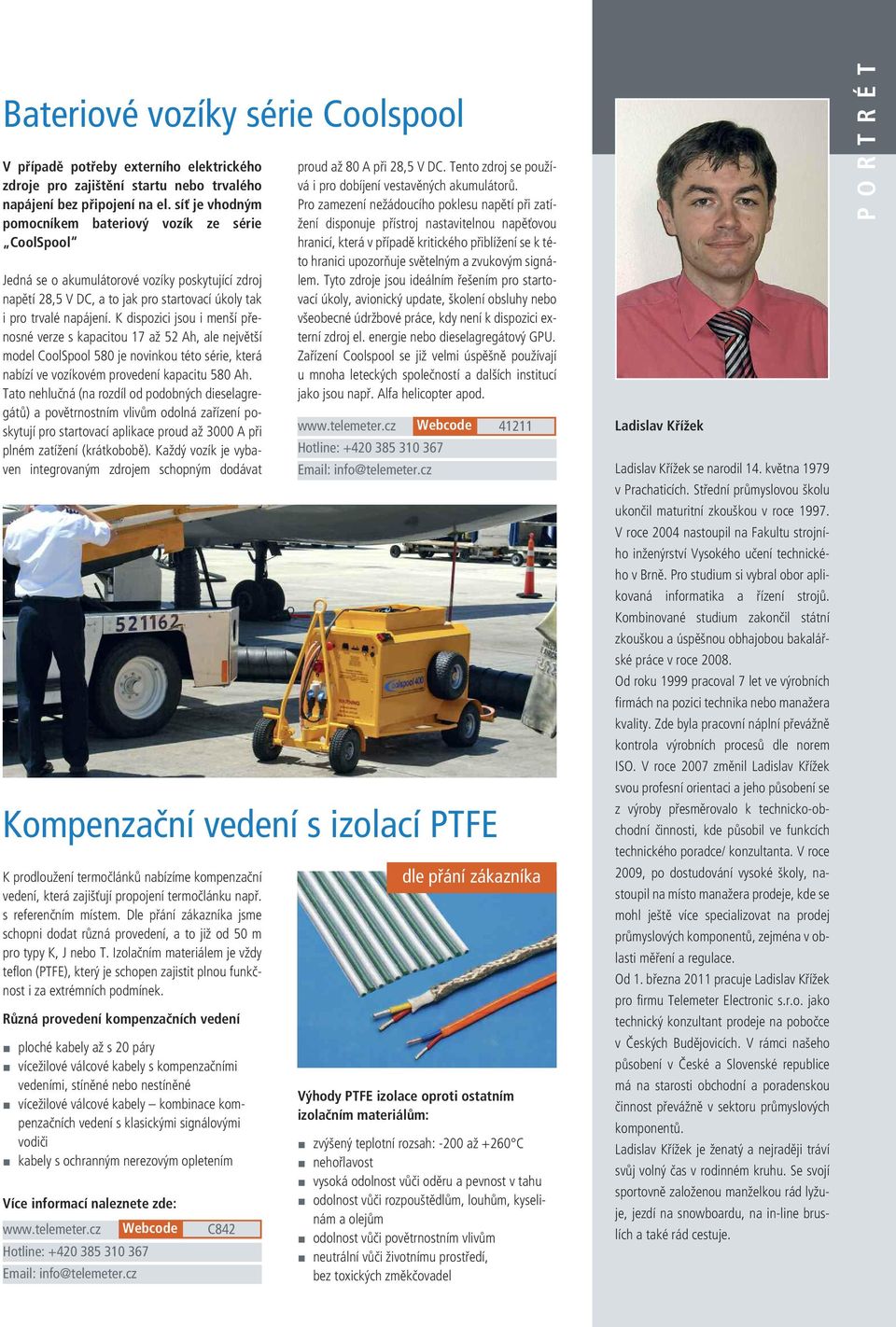

19 Bateriové vozíky série Coolspool V případě potřeby externího elektrického zdroje pro zajištění startu nebo trvalého napájení bez připojení na el. síť je vhodným pomocníkem bateriový vozík ze série CoolSpool Jedná se o akumulátorové vozíky poskytující zdroj napětí 28,5 V DC, a to jak pro startovací úkoly tak i pro trvalé napájení. K dispozici jsou i menší přenosné verze s kapacitou 17 až 52 Ah, ale největší model CoolSpool 580 je novinkou této série, která nabízí ve vozíkovém provedení kapacitu 580 Ah. Tato nehlučná (na rozdíl od podobných dieselagregátů) a povětrnostním vlivům odolná zařízení poskytují pro startovací aplikace proud až 3000 A při plném zatížení (krátkobobě). Každý vozík je vybaven integrovaným zdrojem schopným dodávat Kompenzační vedení s izolací PTFE K prodloužení termočlánků nabízíme kompenzační vedení, která zajišťují propojení termočlánku např. s referenčním místem. Dle přání zákazníka jsme schopni dodat různá provedení, a to již od 50 m pro typy K, J nebo T. Izolačním materiálem je vždy teflon (PTFE), který je schopen zajistit plnou funkčnost i za extrémních podmínek. Různá provedení kompenzačních vedení ploché kabely až s 20 páry vícežilové válcové kabely s kompenzačními vedeními, stíněné nebo nestíněné vícežilové válcové kabely kombinace kompenzačních vedení s klasickými signálovými vodiči kabely s ochranným nerezovým opletením Více informací naleznete zde: Webcode C842 proud až 80 A při 28,5 V DC. Tento zdroj se používá i pro dobíjení vestavěných akumulátorů. Pro zamezení nežádoucího poklesu napětí při zatížení disponuje přístroj nastavitelnou napěťovou hranicí, která v případě kritického přiblížení se k této hranici upozorňuje světelným a zvukovým signálem. Tyto zdroje jsou ideálním řešením pro startovací úkoly, avionický update, školení obsluhy nebo všeobecné údržbové práce, kdy není k dispozici externí zdroj el. energie nebo dieselagregátový GPU. Zařízení Coolspool se již velmi úspěšně používají u mnoha leteckých společností a dalších institucí jako jsou např. Alfa helicopter apod dle přání zákazníka Výhody PTFE izolace oproti ostatním izolačním materiálům: zvýšený teplotní rozsah: -200 až +260 C nehořlavost vysoká odolnost vůči oděru a pevnost v tahu odolnost vůči rozpouštědlům, louhům, kyselinám a olejům odolnost vůči povětrnostním vlivům neutrální vůči životnímu prostředí, bez toxických změkčovadel Ladislav Křížek Ladislav Křížek se narodil 14. května 1979 v Prachaticích. Střední průmyslovou školu ukončil maturitní zkouškou v roce V roce 2004 nastoupil na Fakultu strojního inženýrství Vysokého učení technického v Brně. Pro studium si vybral obor aplikovaná informatika a řízení strojů. Kombinované studium zakončil státní zkouškou a úspěšnou obhajobou bakalářské práce v roce Od roku 1999 pracoval 7 let ve výrobních firmách na pozici technika nebo manažera kvality. Zde byla pracovní náplní převážně kontrola výrobních procesů dle norem ISO. V roce 2007 změnil Ladislav Křížek svou profesní orientaci a jeho působení se z výroby přesměrovalo k technicko-obchodní činnosti, kde působil ve funkcích technického poradce/ konzultanta. V roce 2009, po dostudování vysoké školy, nastoupil na místo manažera prodeje, kde se mohl ještě více specializovat na prodej průmyslových komponentů, zejména v oblasti měření a regulace. Od 1. března 2011 pracuje Ladislav Křížek pro firmu Telemeter Electronic s.r.o. jako technický konzultant prodeje na pobočce v Českých Budějovicích. V rámci našeho působení v České a Slovenské republice má na starosti obchodní a poradenskou činnost převážně v sektoru průmyslových komponentů. Ladislav Křížek je ženatý a nejraději tráví svůj volný čas v rodinném kruhu. Se svojí sportovně založenou manželkou rád lyžuje, jezdí na snowboardu, na in-line bruslích a také rád cestuje. P O R T R é T
