1 1 F WATT TIME ROUTER RZB 1 JM uživatelská příručka Návod k instalaci a obsluze Obsah balení: 1 x Regulátor (řídící jednotka) RZB 1 JM UNI 1 x SSR relé s chlazením..rm 1 E 48 V 50 1 x Zdroj...DIN 24V/10W 1 x 1 f měřič..dds-1y-l 1 x Teplotní čidlo s kabelem 2m.DALAS 1 x Držák DIN pro SSR relé
2 Obsah: Bezpečnostní upozornění..3 Obecné informace 4 Nastavení IP adresy 5 Nastavení WEB stránky..8 Popis jednotlivých vstupů a výstupů..9 Zapojení zdroje a měření..11 Připojení regulovaných spotřebičů.12 Změna přednosti SSR relé VST 1 14 Změna přednosti SSR relé VST 3 14 Ovládání NT.14 Ovládání časového relé.16 Ovládání teplotního relé 16 Nastavení parametrů.17 Vlastní nastavení 20 Co najdete na hlavní WEB stránce...22

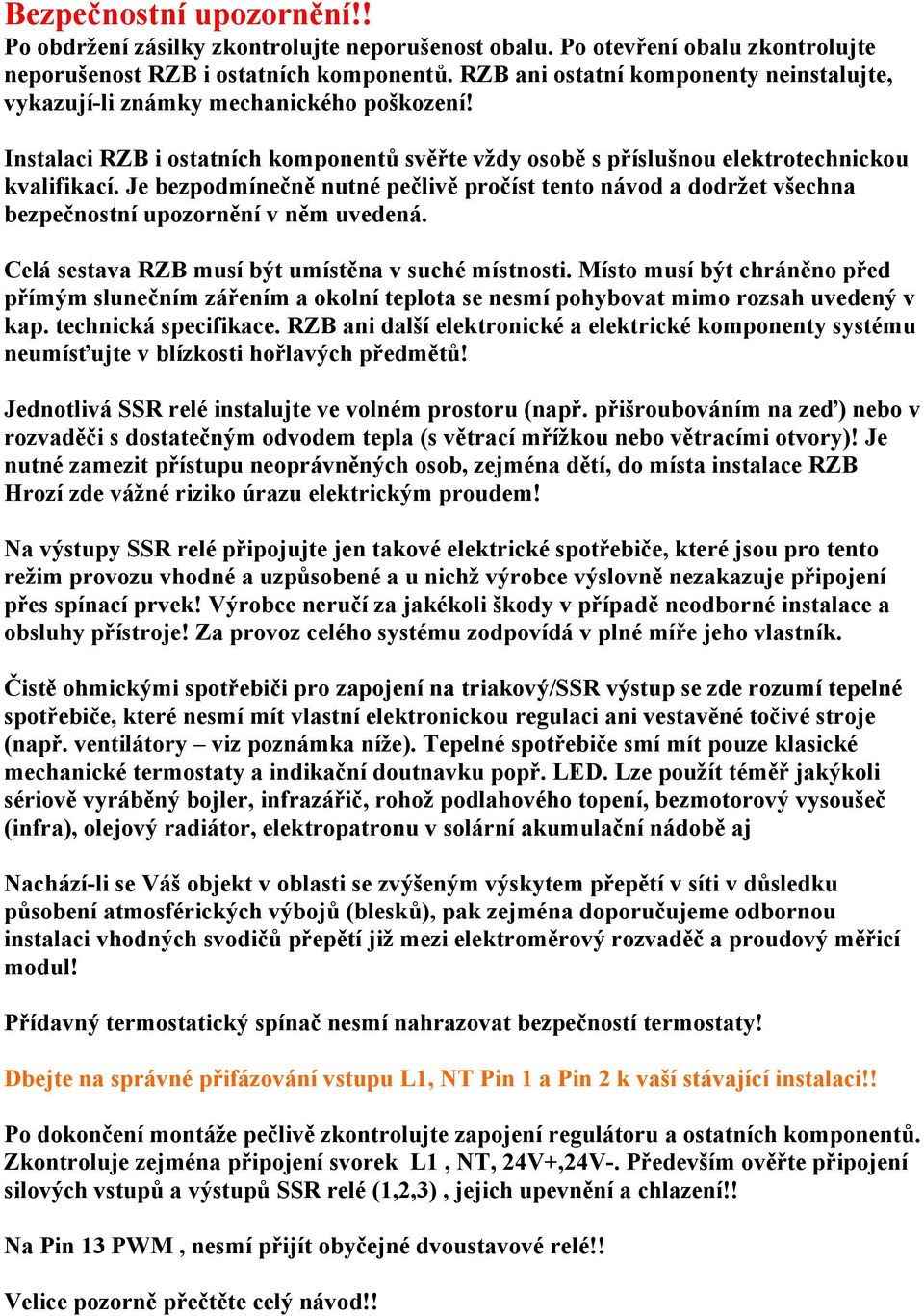

3 Bezpečnostní upozornění!! Po obdržení zásilky zkontrolujte neporušenost obalu. Po otevření obalu zkontrolujte neporušenost RZB i ostatních komponentů. RZB ani ostatní komponenty neinstalujte, vykazují-li známky mechanického poškození! Instalaci RZB i ostatních komponentů svěřte vždy osobě s příslušnou elektrotechnickou kvalifikací. Je bezpodmínečně nutné pečlivě pročíst tento návod a dodržet všechna bezpečnostní upozornění v něm uvedená. Celá sestava RZB musí být umístěna v suché místnosti. Místo musí být chráněno před přímým slunečním zářením a okolní teplota se nesmí pohybovat mimo rozsah uvedený v kap. technická specifikace. RZB ani další elektronické a elektrické komponenty systému neumísťujte v blízkosti hořlavých předmětů! Jednotlivá SSR relé instalujte ve volném prostoru (např. přišroubováním na zeď) nebo v rozvaděči s dostatečným odvodem tepla (s větrací mřížkou nebo větracími otvory)! Je nutné zamezit přístupu neoprávněných osob, zejména dětí, do místa instalace RZB Hrozí zde vážné riziko úrazu elektrickým proudem! Na výstupy SSR relé připojujte jen takové elektrické spotřebiče, které jsou pro tento režim provozu vhodné a uzpůsobené a u nichž výrobce výslovně nezakazuje připojení přes spínací prvek! Výrobce neručí za jakékoli škody v případě neodborné instalace a obsluhy přístroje! Za provoz celého systému zodpovídá v plné míře jeho vlastník. Čistě ohmickými spotřebiči pro zapojení na triakový/ssr výstup se zde rozumí tepelné spotřebiče, které nesmí mít vlastní elektronickou regulaci ani vestavěné točivé stroje (např. ventilátory viz poznámka níže). Tepelné spotřebiče smí mít pouze klasické mechanické termostaty a indikační doutnavku popř. LED. Lze použít téměř jakýkoli sériově vyráběný bojler, infrazářič, rohož podlahového topení, bezmotorový vysoušeč (infra), olejový radiátor, elektropatronu v solární akumulační nádobě aj Nachází-li se Váš objekt v oblasti se zvýšeným výskytem přepětí v síti v důsledku působení atmosférických výbojů (blesků), pak zejména doporučujeme odbornou instalaci vhodných svodičů přepětí již mezi elektroměrový rozvaděč a proudový měřicí modul! Přídavný termostatický spínač nesmí nahrazovat bezpečností termostaty! Dbejte na správné přifázování vstupu L1, NT Pin 1 a Pin 2 k vaší stávající instalaci!! Po dokončení montáže pečlivě zkontrolujte zapojení regulátoru a ostatních komponentů. Zkontroluje zejména připojení svorek L1, NT, 24V+,24V-. Především ověřte připojení silových vstupů a výstupů SSR relé (1,2,3), jejich upevnění a chlazení!! Na Pin 13 PWM, nesmí přijít obyčejné dvoustavové relé!! Velice pozorně přečtěte celý návod!!

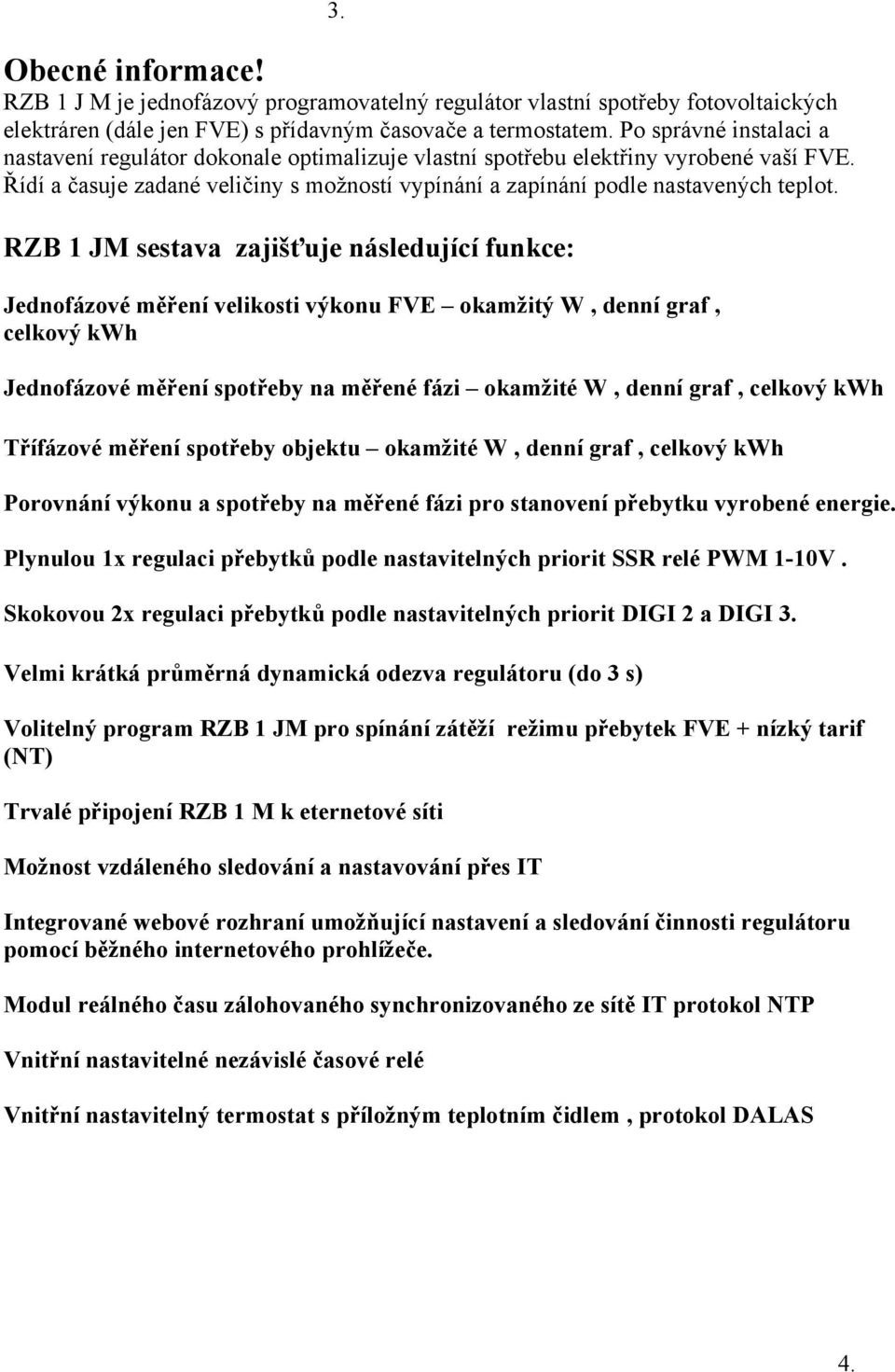

4 3. Obecné informace! RZB 1 J M je jednofázový programovatelný regulátor vlastní spotřeby fotovoltaických elektráren (dále jen FVE) s přídavným časovače a termostatem. Po správné instalaci a nastavení regulátor dokonale optimalizuje vlastní spotřebu elektřiny vyrobené vaší FVE. Řídí a časuje zadané veličiny s možností vypínání a zapínání podle nastavených teplot. RZB 1 JM sestava zajišťuje následující funkce: Jednofázové měření velikosti výkonu FVE okamžitý W, denní graf, celkový kwh Jednofázové měření spotřeby na měřené fázi okamžité W, denní graf, celkový kwh Třífázové měření spotřeby objektu okamžité W, denní graf, celkový kwh Porovnání výkonu a spotřeby na měřené fázi pro stanovení přebytku vyrobené energie. Plynulou 1x regulaci přebytků podle nastavitelných priorit SSR relé PWM 1-10V. Skokovou 2x regulaci přebytků podle nastavitelných priorit DIGI 2 a DIGI 3. Velmi krátká průměrná dynamická odezva regulátoru (do 3 s) Volitelný program RZB 1 JM pro spínání zátěží režimu přebytek FVE + nízký tarif (NT) Trvalé připojení RZB 1 M k eternetové síti Možnost vzdáleného sledování a nastavování přes IT Integrované webové rozhraní umožňující nastavení a sledování činnosti regulátoru pomocí běžného internetového prohlížeče. Modul reálného času zálohovaného synchronizovaného ze sítě IT protokol NTP Vnitřní nastavitelné nezávislé časové relé Vnitřní nastavitelný termostat s příložným teplotním čidlem, protokol DALAS 4.

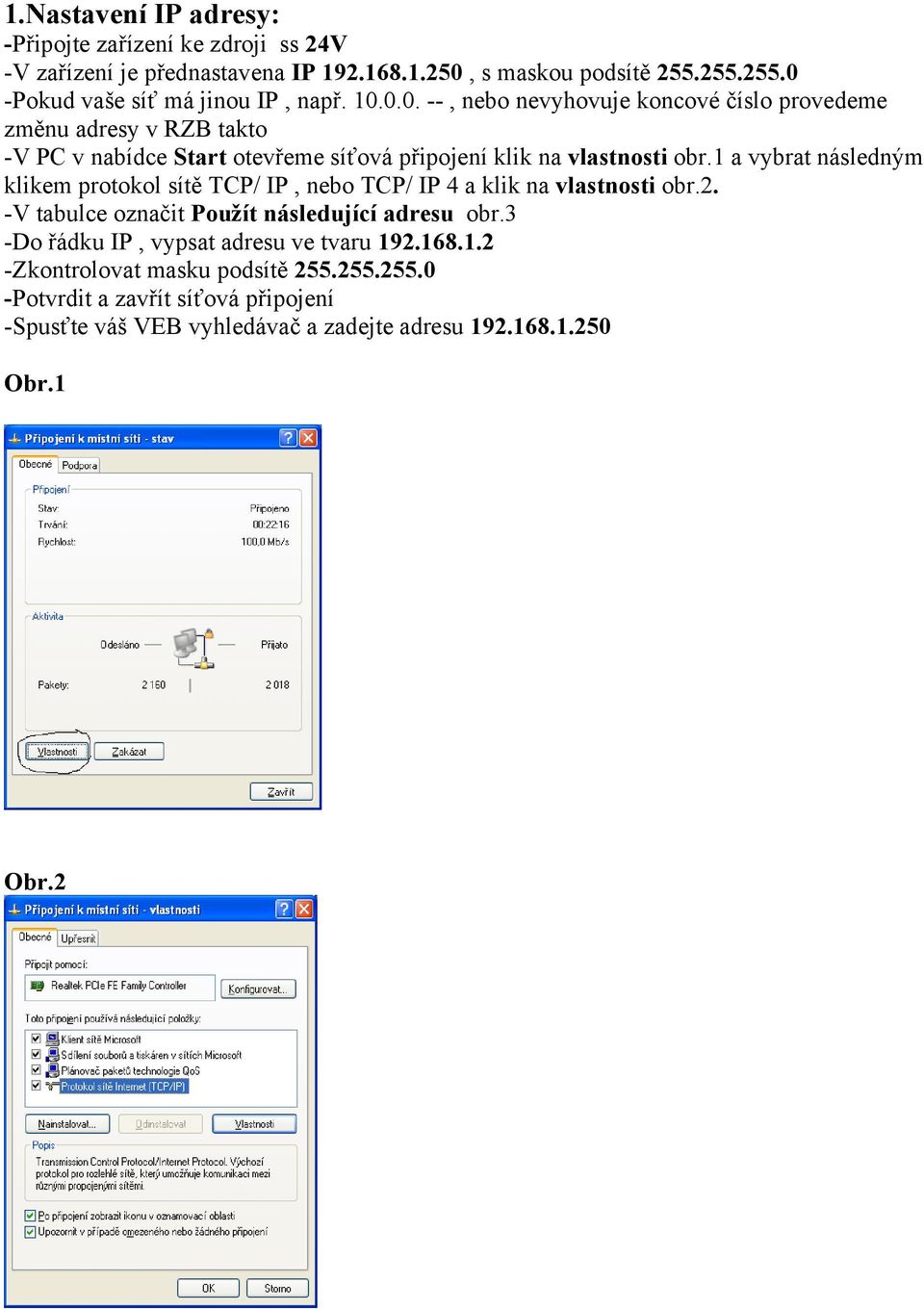

5 1.Nastavení IP adresy: -Připojte zařízení ke zdroji ss 24V -V zařízení je přednastavena IP , s maskou podsítě Pokud vaše síť má jinou IP, např , nebo nevyhovuje koncové číslo provedeme změnu adresy v RZB takto -V PC v nabídce Start otevřeme síťová připojení klik na vlastnosti obr.1 a vybrat následným klikem protokol sítě TCP/ IP, nebo TCP/ IP 4 a klik na vlastnosti obr.2. -V tabulce označit Použít následující adresu obr.3 -Do řádku IP, vypsat adresu ve tvaru Zkontrolovat masku podsítě Potvrdit a zavřít síťová připojení -Spusťte váš VEB vyhledávač a zadejte adresu Obr.1 Obr.2
6 Obr Nyní zapište do svého WEB vyhledávače adresu obr.4 Obr.4 -Vstupujete do WEB prostředí RZB zadejte heslo malými písmeny fve, klik Vstoupit Obr.5 -Nyní jste ve Webovém prostření RZB 1 M 6.
7 -Zde klik na Administrace Obr.7 Obr.7 -Klik na nastavení DHCP/STATICE -Zde změnit IP a zkontrolovat výchozí bránu a nastavit, bez nastavení výchozí brány nebude funkční časomíra. Obr.8 -Potvrdit store -Vše pozavírat a -Navrátit se do síťových připojení a zde zapnou automat Obr.9 7.
8 Obr.9 -Vše pozavírat a potvrdit -Nyní je zařízení připojeno pracovat ve vaší síti 2.Nastavení WEB stránky -Pokud vaše síť pracuje s IP , můžete předchozí kapitolu přeskočit a přejít k nastavení WEB stránky ihned. Vždy je však důležité zkontrolovat nastavení výchozí brány v nastavení DHCP/STATIC. -Zadejte do svého WEB prohlížeče adresu viz Obr.4 -Potvrďte heslo fve viz Obr. 5 -Vstoupili jste do WEB prostředí RZB 1 JM viz Obr.7 -Zkontrolujte nastavení výchozí brány DHCP/STATIC, viz Obr.7 a 8 -Nyní klik na SDS-C Obr.10 Obr,10
9 -Nyní klik na user/htm -Nyní se vám zobrazí interaktivní stránka našeho zařízení Obr Obr.11 -Nyní si tuto stránku vložte mezi oblíbené položky -Od této chvíle se vám tato stránka (po kliknutí v oblíbených položkách) vždy zobrazí -Z této stránky budete ovládat vše potřebné ve vašem zařízení a ve vámi zvolené konfiguraci 2.Popis jednotlivých vstupů a výstupů (pinů) RZB 1 JM UNI Celkový pohled na RZB a popis jednotlivých pinů je na Obr.12 Upozornění!! Pin 1 a Pin 2 Jsou určeny pro spínání vnitřního rele 230V, které jednotce oznamuje příchod NT (nízký tarif). Je třeba dbát na to aby toto relé (Pin 1 a Pin 2) bylo sfázováno s ostatními relé, či stykači ovládanými NT. V případě, že NT není součástí rozvodu připojte Pin 2 na N. Pin 3 a Pin 4 Jsou určeny pro napájení z dodaného zdroje DIN. Dbejte na správné připojení + a -, aby nedošlo k přepólování zařízení. Dodaný zdroj je dostatečně silný k napájení dalších zařízení, např. (stykače ELKO 24V, Různé měření ELKO, atd.). Pin 13 PWM slouží výhradně k regulaci dodaného SSR relé RM1E48V50 a je připojen na kontakt Vcc A1. Pin 14, 27, 28 DIGI 1, 2, 3 slouží jako digitální výstup ke spouštění SSR skokových relé, případně obyč. Relé, nesmí se přesáhnout zatížitelnost 300mA spíná na GND. 9.
10 Obr
11 3. Zapojení zdroje a měření Obr.13 Pin 3, 4 Na tyto piny připojíte zdroj DIN který je součástí dodávky. Dbejte na správné připojení + a -, aby nedošlo k přepólování zařízení. Dodaný zdroj je dostatečně silný k napájení dalších zařízení, např. ( různé stykače ELKO 24V, Různé měření ELKO, atd.). Měření 1 je váš stávající jednofázový elektroměr pro měření výroby vaší elektrárny (FVE). Pro správnou funkci zařízení, je třeba dodržet zapojení podle obr.13. Hodnoty z elektroměru FVE jsou zobrazeny a ukládány v jednotce RZB 1 JM a jsou přístupné jako : Okamžitý výkon Denní výroba Graf Celková výroba Piny 20 a 21 na elektroměru (pulsy SO) připojíme k řídící jednotce stíněným, krouceným kabelem takto: Pin 20 Elektroměru na Pin SO + Řídící jednotky Pin 21 Elektroměru na Pin SO 1 Řídící jednotky Měření 2 je jednofázový elektroměr pro 1f měření spotřeby hlídané fáze a je součástí dodávky. Jak je patrné z nákresu, do této fáze pracuje zároveň vaše elektrárna (FVE). Pro správnou funkci celého zařízení dbejte sledu silových kabelů podle nákresu obr.13!! Hodnoty z elektroměru sledované fáze jsou zobrazeny a ukládány v jednotce RZB 1 JM a jsou přístupné jako : Okamžitá spotřeba dané fázi Denní spotřeba na dané fázi Graf Celková spotřeba na dané fázi Piny 20 a 21 na elektroměru (pulsy SO) připojíme k řídící jednotce stíněným, krouceným kabelem takto: Pin 20 Elektroměru na Pin SO + Řídící jednotky Pin 21 Elektroměru na Pin SO 2 Řídící jednotky Měření 3 je třífázový elektroměr pro měření celkové spotřeby vašeho objektu. Na funkci zařízení nemá vliv. Není součástí dodávky!! Lze objednat v našem e-shopu!! Doporučujeme však pro váš celkový komfort tento elektroměr podle obr.13 zapojit. Hodnoty z elektroměru spotřeby objektu jsou zobrazeny a ukládány v jednotce RZB 1 JM a jsou přístupné jako : Okamžitá spotřeba objektu Denní spotřeb objektu Graf Celková spotřeba Objektu Piny 20 a 21 na elektroměru (pulsy SO) připojíme k řídící jednotce stíněným, krouceným kabelem takto: Pin 20 Elektroměru na Pin SO + Řídící jednotky Pin 21 Elektroměru na Pin SO 3 Řídící jednotky Obecně přívod k jednotlivým měřičům může být samostatný i společný, např. stíněným kabelem UTP délka vedení až 30m u dlouhých kabelů se vyhýbejte silovým vedením. Stínění vodičů je nutné připojit na GND!! Dbejte na správné připojení SO+, aby nedošlo k přepólování výstupů z elektroměru!! Jednotlivá měření skýtají velký zákaznický komfort a přesnost, které rychle oceníte!! 11.
12 Obr.13 4.Připojení regulovaných Spotřebičů k RZB 1 JM k SSR relé Obr.14 Upozornění : Veškeré manipulace v oblasti silnoproudých obvodů včetně montáže musí být provedeny v souladu s ČSN a vyhláškou 50!! Plynulá regulace: Tuto regulaci zprostředkuje SSR relé CAELO GAVADZI - RM 1 E 48V50, které je součástí dodávky. Relé je stavěno na 50A, takže zvládne i velmi výkonové regulace s přihlédnutím k řádnému chlazení. Do 2,5kW je dostačující chlazení obsažené v dodávce. Relé pracuje do odporových zátěží. Toto relé je řízné z Pinu 13 - PWM plynulým napětím 0-10V, na pin A1 (Vcc) SSR relé RM 1 E48V50. Pin A2 relé je připojen na GND a Pin A3 (Vss) ke zdroji 24V na + potenciál, který je součástí balení. 12.
13 Skoková regulace 1: Tuto regulaci zprostředkuje SSR relé, v našem případě FOTEK čtyřiceti ampérové SSR, lze však použít jakékoliv jiné SSR relé spínané 24V. Tato regulace může spouštět i neodporové zátěže. Spouštění SSR relé zajišťuje Pin 28 DIGI 1 připojený na Pin 4 SSR relé, zatížitelnost Pinu 28 je 300mA. Pin 3 relé je připojen na + potenciál dodaného zdroje 24V. Toto relé není součástí dodávky, lze objednat v našem e-shopu Skoková regulace 2: Tuto regulaci zprostředkuje SSR relé, v našem případě FOTEK čtyřiceti ampérové SSR, lze však použít jakékoliv jiné SSR relé spínané 24V. Tato regulace může spouštět i neodporové zátěže. Spouštění SSR relé zajišťuje Pin 14 DIGI 3 připojený na Pin 4 SSR relé, zatížitelnost Pinu 14 je 300mA. Pin 3 relé je připojen na + potenciál dodaného zdroje 24V. Toto relé není součástí dodávky, lze objednat v našem e-shopu Obr
14 5. Změna přednosti SSR relé z Pinu 16 VST 1 Obr.15 Pin 16 VST 1 slouží ke změně přednosti SSR relé. 0V 12V / logická 0 v tuto chvíli má přednost plynulé SSR relé a skoky přichází až po nadobudnutí hodnoty 100% PWM (10V na A1 SSR). 12V 30V/ logická 1 v tuto chvíli mají přednost přednastavené skoky skok 1 DIGI 2 skok2 DIGI 3. Možné způsoby změny přednosti SSR relé na Pinu 16 VST 1 obr. 15 Pomocí: V 1 ruční vypínač jeho sepnutím, nebo vypnutím vyvolá se změna přednosti SSR rele. Vypnuto - Přednost PWM rele, Pin 16 VST 1 = log. 0 Zapnuto - Přednost skoky, Pin 16 VST 1 = log. 1 Pomocí: Relé 1 RE 1 relé ovládané z WEB prostředí (z interaktivní WEB stránky). Toto relé má tři stavy měnitelné z této stránky. Zapnuto Relé 1 sepnuté Časové relé Relé 1 sepnuté v čase od.. do, jinak vypnuté, čas se nastaví v té samé WEB Vypnuto - Relé 1 rozepnuté Kontakty změní přednost SSR relé stejně jako ruční vypínač V1. Pomocí: Relé 2 RE 2 - relé ovládané z WEB prostředí (z interaktivní WEB stránky). Toto relé má tři stavy měnitelné z této stránky. Termostat Pokud T čidlo dosáhne hodnoty nastavené na WEB stránce na Relé 2 vypne, pokud T čidla přejde pod nastavenou hysterézi Rele 2 zapne. Hysteréze se opět nastavuje na WEB stránce. T čidlo je součástí dodávky!! Zapnuto Relé 2 zapnuté Vypnuto Relé 2 vpnuté Kontakty změní přednost SSR relé stejně jako ruční vypínač V1. 6. Ovládání NT Obr.15 Nízký tarif (NT) přichází na Pin 2 NT je ovládaný z WEB prostředí (z interaktivní WEB stránky). Toto ovládání má tři stavy měnitelné z této stránky. FVE Všechna SSR relé pracují pouze z přebytků elektrárny FVE a NT je nefunkční NT/čas v čase od do (nastaven na WEB) při příchodu NT pracují spotřebiče ovládané SSR relé v nízkém tarifu. Při zániku NT, nebo mimo vymezený čas, spotřebiče pracují v FVE. NT SSR relé pracují V FVE, při příchodu NT pracuji v nízkém tarifu 7. Změna přednosti SSR relé z Pinu 18 VST 3 Obr.16 Pomocí: PRI 51 přednostní proudové relé ELKO, lze použít jakékoliv jiné Po nabití bojleru, akumulační nádrže, podlahy atd. vypne termostat a tím přestane procházet proud skrze B1 B2 a přednostní relé vypne, jeho sepnuté kontakty změní přednost SSR relat stejně jako v kapitole 5. Za pomocí PRI 51 lze třeba přesměrovat PWM na jiný spotřebič a jiné, možností je mnoho!! 14.
15 Obr 15 Obr 16

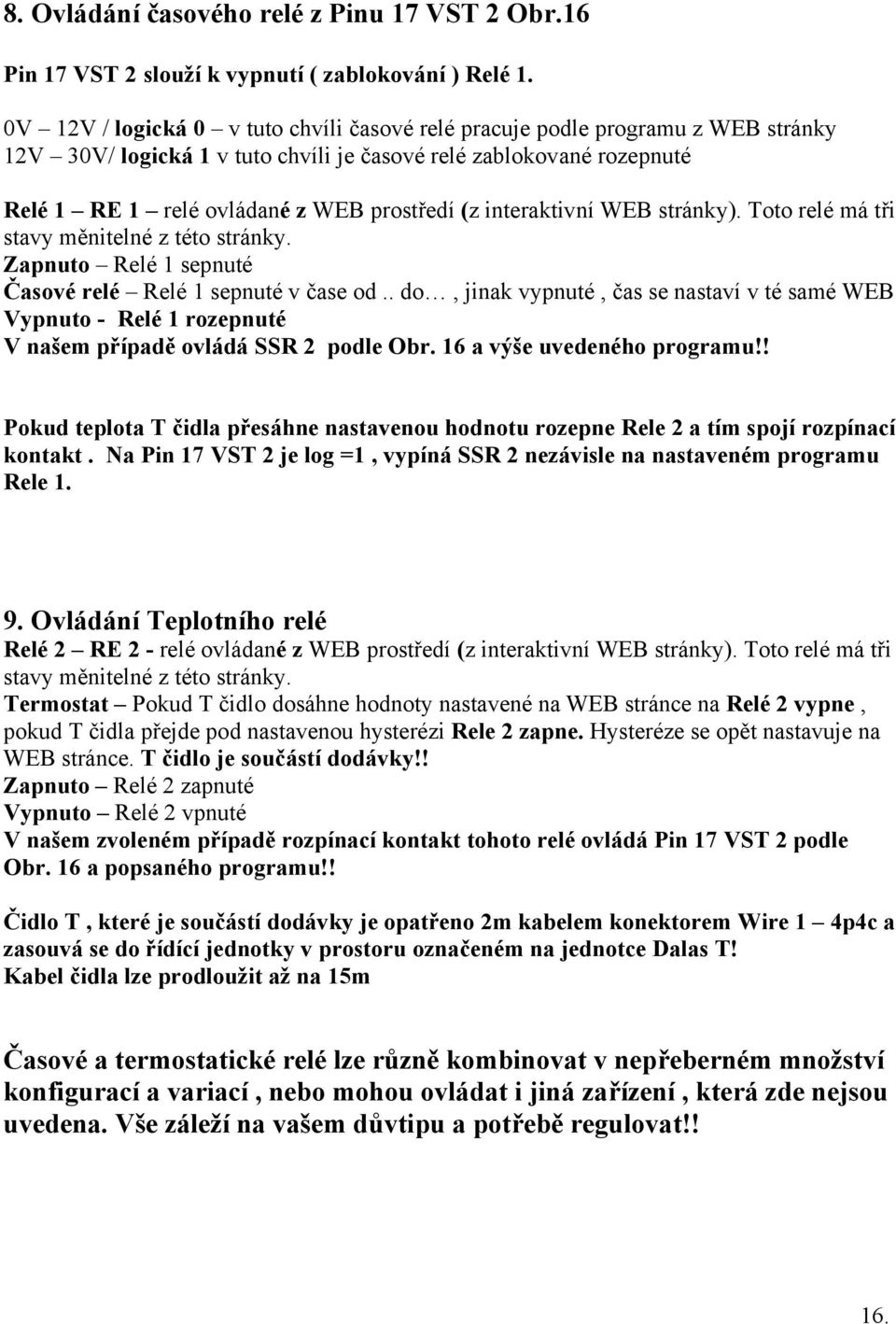

16 8. Ovládání časového relé z Pinu 17 VST 2 Obr.16 Pin 17 VST 2 slouží k vypnutí ( zablokování ) Relé 1. 0V 12V / logická 0 v tuto chvíli časové relé pracuje podle programu z WEB stránky 12V 30V/ logická 1 v tuto chvíli je časové relé zablokované rozepnuté Relé 1 RE 1 relé ovládané z WEB prostředí (z interaktivní WEB stránky). Toto relé má tři stavy měnitelné z této stránky. Zapnuto Relé 1 sepnuté Časové relé Relé 1 sepnuté v čase od.. do, jinak vypnuté, čas se nastaví v té samé WEB Vypnuto - Relé 1 rozepnuté V našem případě ovládá SSR 2 podle Obr. 16 a výše uvedeného programu!! Pokud teplota T čidla přesáhne nastavenou hodnotu rozepne Rele 2 a tím spojí rozpínací kontakt. Na Pin 17 VST 2 je log =1, vypíná SSR 2 nezávisle na nastaveném programu Rele Ovládání Teplotního relé Relé 2 RE 2 - relé ovládané z WEB prostředí (z interaktivní WEB stránky). Toto relé má tři stavy měnitelné z této stránky. Termostat Pokud T čidlo dosáhne hodnoty nastavené na WEB stránce na Relé 2 vypne, pokud T čidla přejde pod nastavenou hysterézi Rele 2 zapne. Hysteréze se opět nastavuje na WEB stránce. T čidlo je součástí dodávky!! Zapnuto Relé 2 zapnuté Vypnuto Relé 2 vpnuté V našem zvoleném případě rozpínací kontakt tohoto relé ovládá Pin 17 VST 2 podle Obr. 16 a popsaného programu!! Čidlo T, které je součástí dodávky je opatřeno 2m kabelem konektorem Wire 1 4p4c a zasouvá se do řídící jednotky v prostoru označeném na jednotce Dalas T! Kabel čidla lze prodloužit až na 15m Časové a termostatické relé lze různě kombinovat v nepřeberném množství konfigurací a variací, nebo mohou ovládat i jiná zařízení, která zde nejsou uvedena. Vše záleží na vašem důvtipu a potřebě regulovat!! 16.
17 Obr Nastavení parametrů RZB 1 JM Pro správnou činnost řídící jednotky je třeba nastavit některé parametry, které nemohou být nastaveny obecně. Jedná se o tyto parametry: A/ Ovládané výkony B/ Nastavení měřidel A/ Ovládané výkony 1. Výkon ovládaného spotřebiče pro plynulou regulaci (PWM) ve schématech SSR1 přednastavená hodnota v RZB 1 JM je - 2kW (proměnná sys[140]) 2. Výkon ovládaného spotřebiče pro skokovou regulaci (Skok 1) ve schématech SSR 2 přednastavená hodnota v RZB 1 JM je - 1kW (proměnná sys[141]) 2. Výkon ovládaného spotřebiče pro skokovou regulaci (Skok 2) ve schématech SSR 3 přednastavená hodnota v RZB 1 JM je - 1kW (proměnná sys[142]) Tyto hodnoty se zobrazují na WEB inter aktivní stránce v pravém sloupci!! Lze je tedy jednoduše kontrolovat. Vlastní nastavení: Zadejte do svého internetového vyhledávače IP adresu (v našem případě) a po přihlášení heslem: fve se objeví Základní stránka nastavení, viz Obr
18 Obr. 17 Nyní klik na položku SDS-C viz. Obr 18 Obr18. Nyní klik na položku Změňte uživatelské proměnné zde! viz Obr
19 Obr. 19 Nyní provedeme vlastní nastavení výkonů ovládaných spotřebičů: Například takto Pro PWM Pro Skok 1 Pro Skok 2 1,5kW 1 kw 2 kw Zapište do řádku proměnná sys[140] 15 set potvrďte ihned!! Zapsáním a potvrzením čísla 15 jsme nastavili plynulý výkon ovládaného spotřebiče na 1,5kW. Opět klik na položku - Změňte uživatelské proměnné zde! Zapište do řádku proměnná sys[141] 10 set potvrďte ihned!! Zapsáním a potvrzením čísla 10 jsme nastavili skokový výkon (skok 1) ovládaného spotřebiče na 1kW. Opět kli na položku - Změňte uživatelské proměnné zde! Zapište do řádku proměnná sys[142] 20 set potvrďte ihned!! Zapsáním a potvrzením čísla 20 jsme nastavili skokový výkon (skok 2) ovládaného spotřebiče na 2kW. Nyní jsou výkony spotřebičů uloženy v řídící jednotce!! 19.
20 B/ Nastavení měřidel RZB 1 JM používá troje měření, dvě povinná a jedno nepovinné. Měření výkonu FVE (povinné) Toto měření obsahuje již vaše FVE, proto není třeba osazovat, využijeme stávající certifikované měřidlo a připojíme podle schématu Obr.13. Pulsy SO má každé certifikované měřidlo tedy i vaše!! Na měřidle je zapsaný údaj o počtu pulsů na 1kW/h, např.: 1000imp/kWh, 800imp/kWh, 2000imp/kWh atd. Pro správné měření musíme tento údaj zavést do RZB 1 JM. Přednastavený údaj je 1000imp/ kwh. V našem schématu jsou označeny jako Piny 20 a 21, toto je nejobvyklejší označení Pinů. Mohou být však označeny i jinak, ale jsou tam!! Je třeba nastavit!! Měření spotřeby hlídané Fáze (povinné) Toto měřidlo je jednofázové je součástí dodávky a je přednastavené. Není třeba nastavovat!! Měření spotřeby Objektu (nepovinné) - Toto měřidlo je není součástí dodávky a v případě jeho koupi v e-shopu a jeho osazení je přednastavené. Není třeba nastavovat!! 11.Vlastní nastavení: Zadejte do svého internetového vyhledávače IP adresu (v našem případě) a po přihlášení heslem: fve se objeví Základní stránka nastavení, viz Obr. 17. Nyní klik na položku Nastav vstupy viz. Obr. 20 Obr
21 Nyní klik na položku Klikněte sem pro změnu nastavení SO vstup:fve viz. Obr. 21 Obr Nyní v řádku impulsů na jednu jednotku změňte údaj odpovídající vašemu měřidlu FVE V našem případě Klik na tlačítko nastav Nyní je vše připraveno k provozu!! Opusťte web a ve svém prohlížeči ( z oblíbených položek) spusťte již dříve nastavenou nastavenou webovou inter aktivní stránku Obr. 22. Proveďte kontrolu všech nastavených hodnot a konfigurací. Obr
22 Do svých oblíbených položek si přidejte ještě stránku v našem případě /sO.htm, viz. Obr. 23 Obr. 23 Zde najdete na jednotlivých položkách : Okamžitý výkon, nebo okamžitou spotřebu Graf denního průběhu výkonu, nebo spotřeby Celkový výkon, nebo spotřebu Komfort této stránky rychle oceníte!! 12. Co najdete na hlavní WEB stránce Obr. 22 Horní část Tato část slouží pro nastavení času práce časovače a času práce spotřebičů od. Do. Upozornění!! Časování lze nastavit pouze v rozmezí 1h 24h. Tak že například údaj od 23 do 1 je neplatný!! Tedy nastavení časování musí být v rozmezí 24h. Platný údaj vypadá například takto: Od 18 Do 24, nebo Od 2 Do 23 atd. Dále horní část slouží k nastavení teploty termostatu Nastav teplotu, nastaví hranici vypnutí termostatu. Nastav Hysteresi, nastaví hranici zapnutí termostatu. Levá část Zde si zvolíte možnosti jednotlivých přepínání ve vámi navržených komfiguracích 22.
23 Střední část Tabulka Zde se zobrazují stavy na vypsaných postech. Položka PWM zobrazuje stav okamžité plynulé akumulace v jednotkách % Ostatní položky jsou jasné!! Pravá část Zobrazuje kompletně dění v systému, od Výkonů, Spotřeb, nastavených a okamžitých hodnot, vše je jasné z popisu. Na závěr nezbývá než popřát spoustu ušetřené energie a financí a hlavně spokojenosti s naším zařízením 23.
