NAPÁJENÍ zelená. ALARM červená v pořádku CHYBA *1) - - WLAN VSTUP1 VSTUP2 VÝSTUP3 VÝSTUP4

Transkript

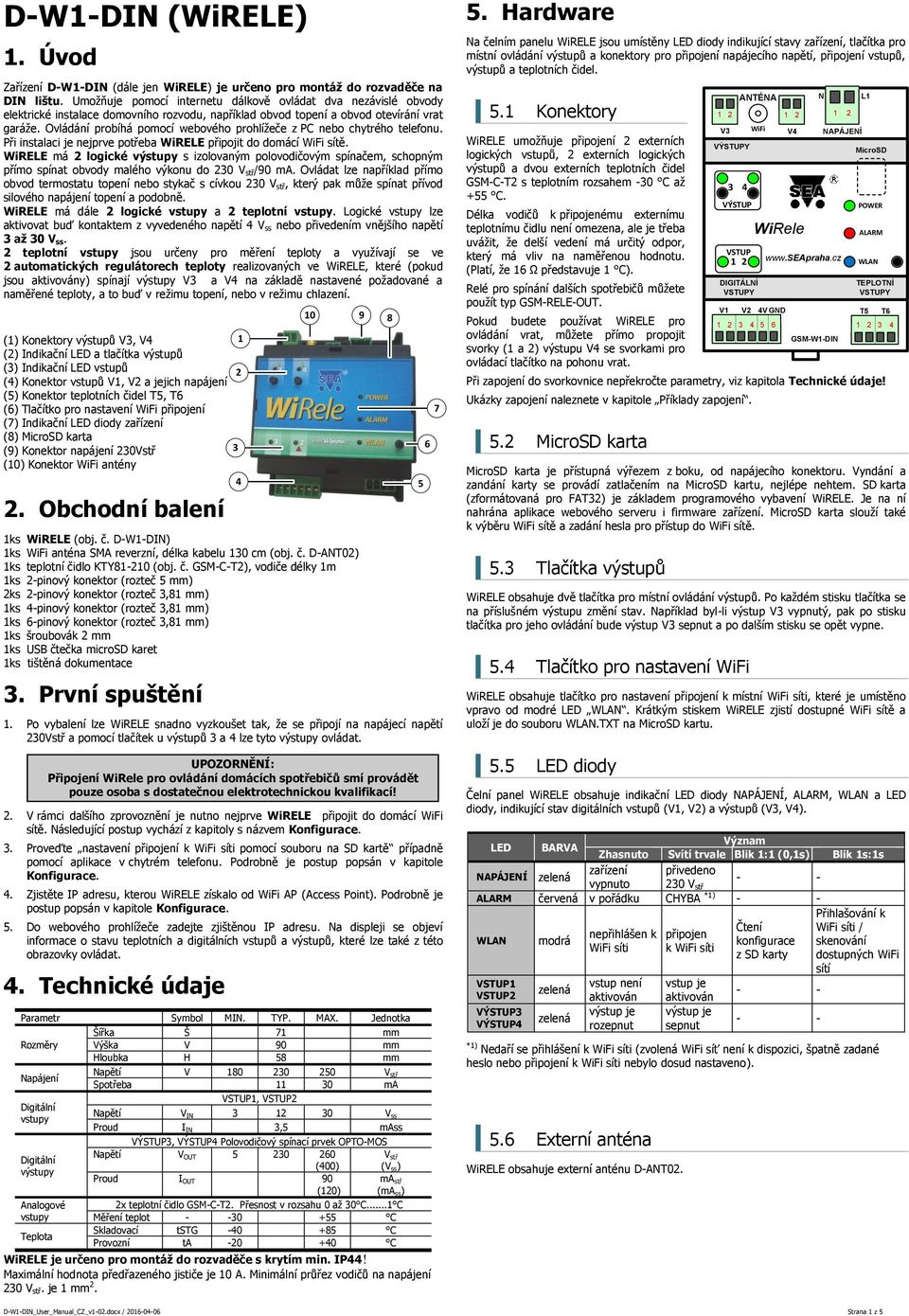

1 D-W-DN (WiREE). Úvod Zařízení D-W-DN (dále jen WiREE) je určeno pro montáž do rozvaděče na DN lištu. Umožňuje pomocí internetu dálkově ovládat dva nezávislé obvody elektrické instalace domovního rozvodu, například obvod topení a obvod otevírání vrat garáže. vládání probíhá pomocí webového prohlížeče z PC nebo chytrého telefonu. Při instalaci je nejprve potřeba WiREE připojit do domácí WiFi sítě. WiREE má logické výstupy s izolovaným polovodičovým spínačem, schopným přímo spínat obvody malého výkonu do 30 V stř/90 ma. vládat lze například přímo obvod termostatu topení nebo stykač s cívkou 30 V stř, který pak může spínat přívod silového napájení topení a podobně. WiREE má dále logické vstupy a teplotní vstupy. ogické vstupy lze aktivovat buď kontaktem z vyvedeného napětí 4 V ss nebo přivedením vnějšího napětí 3 až 30 V ss. teplotní vstupy jsou určeny pro měření teploty a využívají se ve automatických regulátorech teploty realizovaných ve WiREE, které (pokud jsou aktivovány) spínají výstupy V3 a V4 na základě nastavené požadované a naměřené teploty, a to buď v režimu topení, nebo v režimu chlazení. () Konektory výstupů V3, V4 () ndikační ED a tlačítka výstupů (3) ndikační ED vstupů (4) Konektor vstupů V, V a jejich napájení (5) Konektor teplotních čidel T5, T6 (6) Tlačítko pro nastavení WiFi připojení (7) ndikační ED diody zařízení (8) MicroSD karta (9) Konektor napájení 30Vstř (0) Konektor WiFi antény. bchodní balení ks WiREE (obj. č. D-W-DN) ks WiFi anténa SMA reverzní, délka kabelu 30 cm (obj. č. D-ANT0) ks teplotní čidlo KTY8-0 (obj. č. -C-T), vodiče délky m ks -pinový konektor (rozteč 5 mm) ks -pinový konektor (rozteč 3,8 mm) ks 4-pinový konektor (rozteč 3,8 mm) ks 6-pinový konektor (rozteč 3,8 mm) ks šroubovák mm ks USB čtečka microsd karet ks tištěná dokumentace 3. První spuštění. Po vybalení lze WiREE snadno vyzkoušet tak, že se připojí na napájecí napětí 30Vstř a pomocí tlačítek u výstupů 3 a 4 lze tyto výstupy ovládat.. V rámci dalšího zprovoznění je nutno nejprve WiREE připojit do domácí WiFi sítě. Následující postup vychází z kapitoly s názvem Konfigurace. 3. Proveďte nastavení připojení k WiFi síti pomocí souboru na SD kartě případně pomocí aplikace v chytrém telefonu. Podrobně je postup popsán v kapitole Konfigurace. 4. Zjistěte P adresu, kterou WiREE získalo od WiFi AP (Access Point). Podrobně je postup popsán v kapitole Konfigurace. 5. Do webového prohlížeče zadejte zjištěnou P adresu. Na displeji se objeví informace o stavu teplotních a digitálních vstupů a výstupů, které lze také z této obrazovky ovládat. 4. Technické údaje Parametr Symbol MN. TYP. MAX. Jednotka Šířka Š 7 mm Rozměry Výška V 90 mm Hloubka H 58 mm Napájení Napětí V Vstř Spotřeba 30 ma VSTUP, VSTUP Digitální Napětí VN 3 30 Vss vstupy Proud N 3,5 mass 3, 4 Polovodičový spínací prvek PT-MS Napětí VUT Vstř Digitální (400) (Vss) výstupy Proud UT 90 mastř (0) (mass) Analogové x teplotní čidlo -C-T. Přesnost v rozsahu 0 až 30 C... C vstupy Měření teplot C Teplota Skladovací tstg C Provozní ta C WiREE je určeno pro montáž do rozvaděče s krytím min. P44! Maximální hodnota předřazeného jističe je 0 A. Minimální průřez vodičů na napájení 30 V stř. je mm. 3 UPZRNĚNÍ: Připojení pro ovládání domácích spotřebičů smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací! Hardware Na čelním panelu WiREE jsou umístěny ED diody indikující stavy zařízení, tlačítka pro místní ovládání výstupů a konektory pro připojení napájecího napětí, připojení vstupů, výstupů a teplotních čidel. 5. Konektory WiREE umožňuje připojení externích logických vstupů, externích logických výstupů a dvou externích teplotních čidel -C-T s teplotním rozsahem -30 C až +55 C. Délka vodičů k připojenému externímu teplotnímu čidlu není omezena, ale je třeba uvážit, že delší vedení má určitý odpor, který má vliv na naměřenou hodnotu. (Platí, že 6 Ω představuje C). Relé pro spínání dalších spotřebičů můžete použít typ -REE-UT. Pokud budete používat WiREE pro ovládání vrat, můžete přímo propojit svorky ( a ) výstupu V4 se svorkami pro ovládací tlačítko na pohonu vrat. Při zapojení do svorkovnice nepřekročte parametry, viz kapitola Technické údaje! Ukázky zapojení naleznete v kapitole Příklady zapojení. 5. MicroSD karta MicroSD karta je přístupná výřezem z boku, od napájecího konektoru. Vyndání a zandání karty se provádí zatlačením na MicroSD kartu, nejlépe nehtem. SD karta (zformátovaná pro FAT3) je základem programového vybavení WiREE. Je na ní nahrána aplikace webového serveru i firmware zařízení. MicroSD karta slouží také k výběru WiFi sítě a zadání hesla pro přístup do WiFi sítě. 5.3 Tlačítka výstupů WiREE obsahuje dvě tlačítka pro místní ovládání výstupů. Po každém stisku tlačítka se na příslušném výstupu změní stav. Například byl-li výstup V3 vypnutý, pak po stisku tlačítka pro jeho ovládání bude výstup V3 sepnut a po dalším stisku se opět vypne. 5.4 Tlačítko pro nastavení WiFi WiREE obsahuje tlačítko pro nastavení připojení k místní WiFi síti, které je umístěno vpravo od modré ED. Krátkým stiskem WiREE zjistí dostupné WiFi sítě a uloží je do souboru.txt na MicroSD kartu. 5.5 ED diody Čelní panel WiREE obsahuje indikační ED diody NAPÁJENÍ,, a ED diody, indikující stav digitálních vstupů (V, V) a výstupů (V3, V4). Význam ED BARVA Zhasnuto Svítí trvale Blik : (0,s) Blik s:s zařízení přivedeno NAPÁJENÍ zelená vypnuto 30 V stř červená v pořádku CHYBA *) VSTUP VSTUP 3 4 modrá zelená zelená nepřihlášen k WiFi síti vstup není aktivován výstup je rozepnut *) Nedaří se přihlášení k WiFi síti (zvolená WiFi síť není k dispozici, špatně zadané heslo nebo připojení k WiFi síti nebylo dosud nastaveno). 5.6 Externí anténa WiREE obsahuje externí anténu D-ANT0. připojen k WiFi síti vstup je aktivován výstup je sepnut V VSTUP ANTÉNA V3 Y DGTÁNÍ VSTUPY WiFi V 4V GND 5 6 V4 Čtení konfigurace z SD karty -W-DN N NAPÁJENÍ MicroSD PWER TEPTNÍ VSTUPY T5 T6 Přihlašování k WiFi síti / skenování dostupných WiFi sítí D-W-DN_User_Manual_CZ_v-0.docx / Strana z 5

2 6. Konfigurace Připojení WiREE k místní WiFi síti (WiFi AP) se realizuje následujícím postupem. 6. Nastavení připojení k WiFi síti pomocí souboru na SD kartě ) zkontrolujte, zda je v zařízení WiREE vložena SD karta ) stiskněte konfigurační tlačítko, pak modrá ED několikrát blikne (blikání s : s) - v této době skenuje WiREE dostupné sítě. 3) až modrá led přestane blikat, vyjměte SD kartu a vložte ji do PC 4) otevřete v kořenovém adresáři SD karty soubor wlan.txt 5) vyberte si WiFi síť, ke které se chcete připojit 6) do zvolené sítě doplňte klíč (= heslo do WiFi) 7) soubor uložte 8) vraťte SD kartu do WiREE 9) modrá led se rozbliká 0,s : 0,s (nahrávání nastavení, po kterém se soubor.txt smaže). Pak zhasne (připojování k WiFi). Nakonec zůstane svítit (připojeno) 6. Zjištění P adresy WiREE 6.4 Aktualizace firmwaru ) vypněte WiREE ) vyjměte z WiREE SD kartu a vložte jí to PC 3) rozbalte obsah souboru zip do kořenového adresáře SD karty 4) vraťte SD kartu do zařízení 5) zapněte WiREE 6) ED se rozblikají na přibližně 5s a pak se s novým firmware spustí 7. vládání 7. Místní ovládání tlačítky WiREE obsahuje tlačítka pro ovládání logických výstupů V3 a V4 (viz. kapitola 5.). Místní ovládání se používá především pro rychlé ověření funkčnosti celé sestavy při instalaci. 7. vládání z nternetového prohlížeče WiREE se ovládá z nternetového prohlížeče, a to buď z PC, nebo z chytrého telefonu. Z výroby je nastaveno Přihlašovací jméno admin a Heslo je také admin Přihlašovaní obrazovka: Ukázka zobrazovaných údajů: WiREE má nastavené automatické získávání P adresy pomocí DHCP serveru, takže po zapojení WiREE je třeba P adresu zjistit, a to buď jako administrátor routeru, ke kterému je Wirele připojeno, nebo promocí programu Fing, který je zdarma ke stažení na nternetu. Ve smartfonu pustíte a dáte hledat slovo Fing. Program Fing si nainstalujte: WiREE se identifikuje jako Texas nstruments : Zobrazované údaje: Stav digitálního vstupu, (oba FF). Stav teplotních vstupů T5 (. C) a T6 (odpojené či utržené čidlo). Stav digitálního výstupu 3 (N) a 4 (FF) a tlačítka pro přepnutí stavu výstupu, puls a reset. Puls je sepnutí výstupu na 4s a poté rozepnutí. Reset je rozepnutí výstupu na 4s a poté sepnutí. Stavy digitálních výstupů lze změnit po rozkliknutí symbolu +. Pozn.: Na PC je vhodné použít jiný sw. Například Advanced P Scanner ( Tuto adresu (je to číslo, které vypadá například takto: ) je vždy třeba zadat do webového prohlížeče (např. Chrome, Firefox, nternet Explorer 9 a novější, PERA). 6.3 Vzdálený přístup Pokud potřebujete WiREE ovládat i z internetu, je třeba vlastnit pevnou P adresu a na Vašem routeru přesměrovat porty. Ve vnitřní síti je WiREE na portu 80. Číslo portu pro přístup z internetu si zvolte sami (například 34). Z internetu budete na WiREE přistupovat přes pevnou P adresu, kterou získáte od svého poskytovatele připojení. bvykle je to placená služba buď jednorázově nebo měsíčním nájmem. Příklad: P port 34 přesměrovat na P :80 Při přístupu z internetu zadáte do prohlížeče : 34 Pozn.: připravujeme řešení, abyste mohli WiREE vzdáleně sledovat i bez Pevné P adresy. Stav digitálního výstupu 3 (N) a 4 (FF) lze ovládat pomocí tlačítek n, ff pulse and reset. Tlačítko pulse přepne výstup na dobu 4 vteřiny do stavu N a pak do stavu FF. Tlačítko reset přepne výstup na dobu 4 vteřiny do stavu FF a pak do stavu N. Na poslední řádce je vidět, zda je připojení aktivní, a to podle přírůstku na počítadle přenesených paketů. Funkci Teplotního regulátoru lze aktivovat kliknutím na tlačítko Heating (pro topení) nebo Cooling (pro chlazení). Požadovaná teplota se nastavuje pomocí táhla, a to ve C. Teplotní regulátor spíná výstup v závislosti na aktuální teplotě, a to s hysterezí C. 8. Záruka Na zboží se vztahuje 4 měsíční záruka. Prosíme Vás proto o uchování Vašeho účtu a v případě reklamace zaslání jeho kopie spolu s reklamovaným zbožím a popisem závady. Reklamace zjevných vad, dodaného množství nebo dodávky neodpovídající objednávce musí být uplatněna nejdéle do 5 pracovních dnů od dodání zboží. Na pozdější reklamaci nebude brán zřetel. D-W-DN_User_Manual_CZ_v-0.docx / Strana z 5

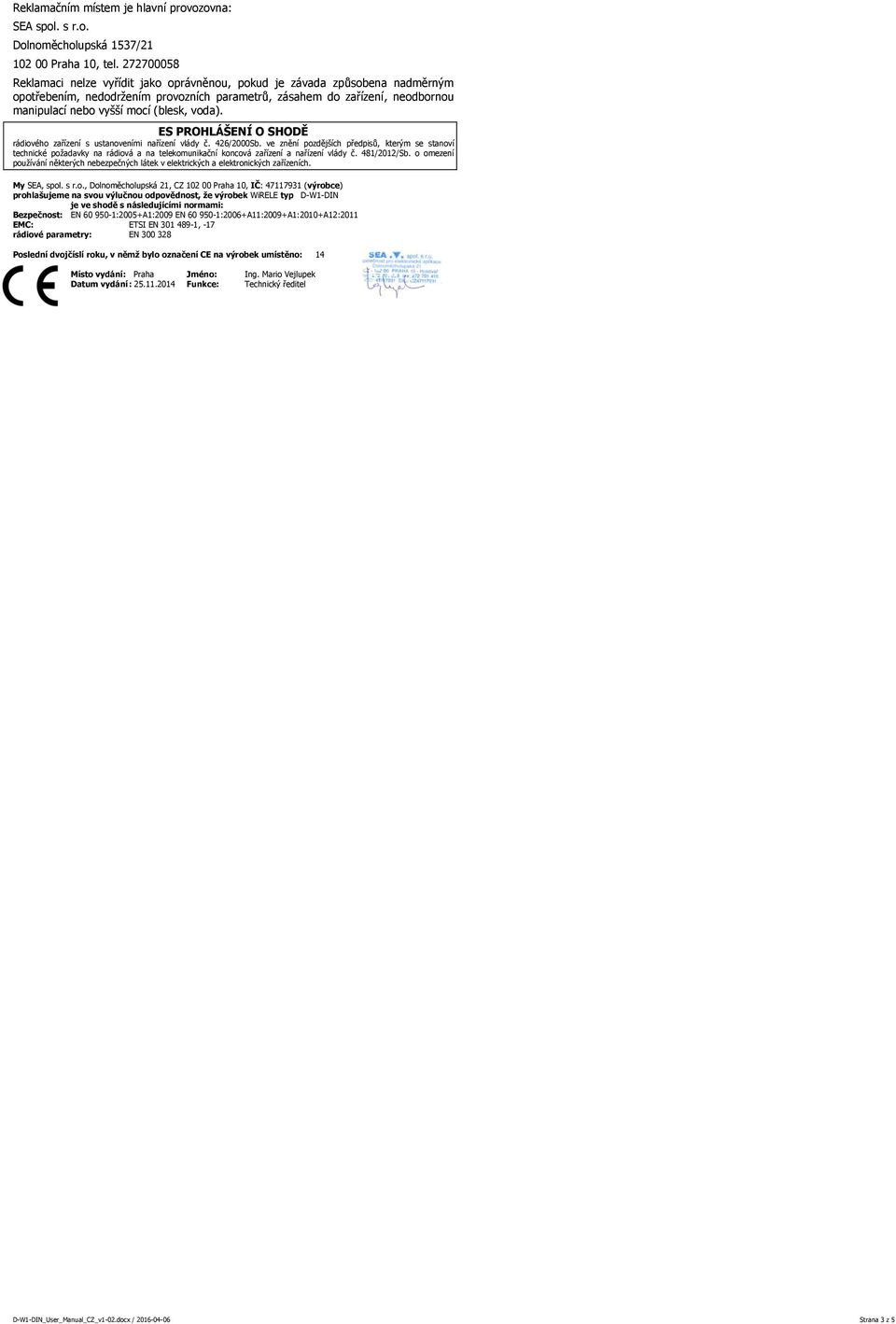

3 Reklamačním místem je hlavní provozovna: SEA spol. s r.o. Dolnoměcholupská 537/ 0 00 Praha 0, tel Reklamaci nelze vyřídit jako oprávněnou, pokud je závada způsobena nadměrným opotřebením, nedodržením provozních parametrů, zásahem do zařízení, neodbornou manipulací nebo vyšší mocí (blesk, voda). ES PRHÁŠENÍ SHDĚ rádiového zařízení s ustanoveními nařízení vlády č. 46/000Sb. ve znění pozdějších předpisů, kterým se stanoví technické požadavky na rádiová a na telekomunikační koncová zařízení a nařízení vlády č. 48/0/Sb. o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních. My SEA, spol. s r.o., Dolnoměcholupská, CZ 0 00 Praha 0, Č: (výrobce) prohlašujeme na svou výlučnou odpovědnost, že výrobek WiREE typ D-W-DN je ve shodě s následujícími normami: Bezpečnost: EN :005+A:009 EN :006+A:009+A:00+A:0 EMC: ETS EN , -7 rádiové parametry: EN Poslední dvojčíslí roku, v němž bylo označení CE na výrobek umístěno: 4 Místo vydání: Praha Jméno: ng. Mario Vejlupek Datum vydání : Funkce: Technický ředitel D-W-DN_User_Manual_CZ_v-0.docx / Strana 3 z 5

4 9. Příklady zapojení Jako příklad si uvedeme možné použití WiREE v praxi. Pomocí dvou výstupů chceme ovládat výkonové spotřebiče jako topení a bojler pomocí stykačů, sledovat detekci napětí na logickém vstupu, spínání/rozepínání dveřního kontaktu a měřit teploty. Ve schématu je počítáno i s použitím HD. ogický vstup č. je se aktivuje přivedením externího napětí V ss a logický vstup č. využívá 4V ss ze zařízení a připojí se přímo na svorky dveřního kontaktu. Na teplotní vstupy dále připojíme teplotní čidla. Výstupy WiREE ovládají stykače a ty potom ovládají topení a bojler. Drátové zapojení neobsahuje zapojení logických vstupů a teplotních čidel. 30V stř N PE Jistič HD 3 V3a V3b V4a V4b N anténa NAPÁJENÍ REÉ - DN VSTUP VSTUP PWER Stykač TPENÍ Stykač BJER Va Va 4V Vb Vb GND 4V t t5 t t6 5 6 Externí + napájení V DC - τ τ Teplotní čidla Elektrické schéma 30V stř N PE HD V3a V3b V4a V4b N Antény VF STYKAČ STYKAČ JSTČ NAPÁJENÍ AUT AUT VSTUP Va Va 4V Vb Vb GND t5 t6 5 6 TPENÍ PE BJER Drátové zapojení D-W-DN_User_Manual_CZ_v-0.docx / Strana 4 z 5

5 0. Často kladené dotazy Předpoklady pro úspěšné používání WiREE: WiFi AP (Access Point), ke kterému se bude WiREE připojovat Chytrý mobilní telefon s přístupem na nternet nebo PC s nternetovým prohlížečem Uživatel - základní technická dovednost s připojováním zařízení k WiFi síti Popis problému Možná příčina Řešení ED svítí (červená) Webový prohlížeč hlásí chybu: 404 There isn't a WiREE page here. Go to main WiREE page Zobrazování údajů z WiREE je pomalé WiREE není připojeno do WiFi sítě. Do WiREE není vložena MicroSD karta s firmwarem od výrobce zařízení K WiREE je připojeno více uživatelů současně Zkontrolujte, zda je do WiREE vložena MicroSD karta naformátovaná jako FAT3 a na kartě je nahrán firmware od výrobce WiREE: \boot adresář \webapp adresář login.txt konfigurační soubor s přihlašovacím jménem wlan.txt konfigurační soubor pro připojení do místní WiFi sítě V současnosti doporučujeme připojení maximálně dvou účastníků současně Teplota naměřená teplotním čidlem neodpovídá skutečnosti Nelze upravit soubor wlan.txt na usd kartě Dlouhé vedení k externímu čidlu teploty Tablet s S Android neumožňuje editovat soubor na usd kartě Přesnost měření teploty je dána délkou vedení k připojenému teplotnímu čidlu. Platí, že 6 hmů představuje C. Použijte silnější vodič nebo korigujte žádanou teplotu o naměřený rozdíl. Místo tabletu s S Android použijte PC s Windows. D-W-DN_User_Manual_CZ_v-0.docx / Strana 5 z 5
