Děkujeme vám, že jste si zakoupili USB Wi-Fi modem E5 (dále jen zařízení).

Transkript

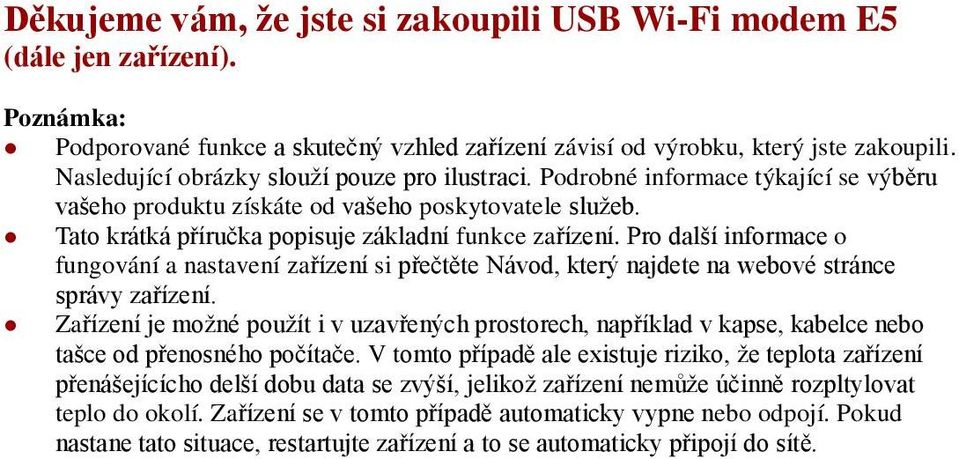

1 Děkujeme vám, že jste si zakoupili USB Wi-Fi modem E5 (dále jen zařízení). Poznámka: Podporovanéfunkce a skutečný vzhled zařízení závisíod výrobku, kterýjste zakoupili. Nasledujícíobrázky slouží pouze pro ilustraci. Podrobnéinformace týkajícíse výběru vašeho produktu získáte od vašeho poskytovatele služeb. Tato krátká příručka popisuje základní funkce zařízení. Pro další informace o fungovánía nastavenízařízení si přečtěte Návod, který najdete na webové stránce správy zařízení. Zařízení je možné použít i v uzavřených prostorech, například v kapse, kabelce nebo tašce od přenosného počítače. V tomto případě ale existuje riziko, že teplota zařízení přenášejícícho delší dobu data se zvýší, jelikož zařízení nemůže účinně rozpltylovat teplo do okolí. Zařízení se v tomto případě automaticky vypne nebo odpojí. Pokud nastane tato situace, restartujte zařízení a to se automaticky připojí do sítě.

2

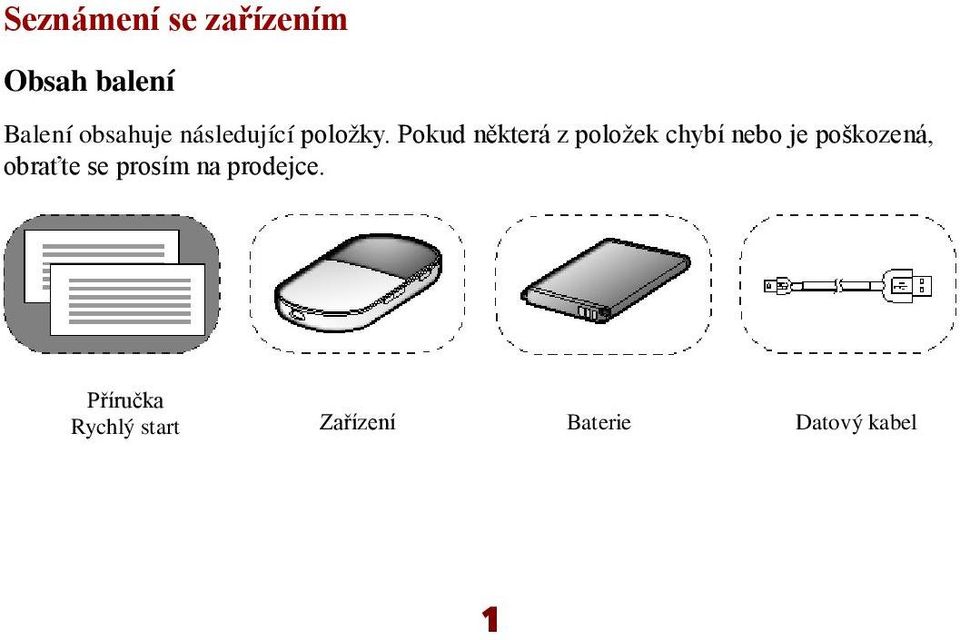

3 1 Seznámení se zařízením Obsah balení Baleníobsahuje následujícípoložky. Pokud některá z položek chybí nebo je poškozená, obraťte se prosím na prodejce. Příručka Rychlýstart Zařízení Baterie Datovýkabel

4 Možnosti použití Pomocí zařízení E5 je možné se připojit do sítě Internet jakékoli Wi-Fi zařízení nebo počítač. Přesný postup připojeníexterních zařízení závisí na operačním systému zařízení, které chcete připojit. Pro konkrétnípřipojení se řiďte pokyny na obrazovce zařízení, které připojujete. Možnost 1: Připojení více zařízení pomocíwi-fi Možnost 2: Připojení jednoho zařízenípomocíusb Game machine Smart phone Laptop Digital camera 2

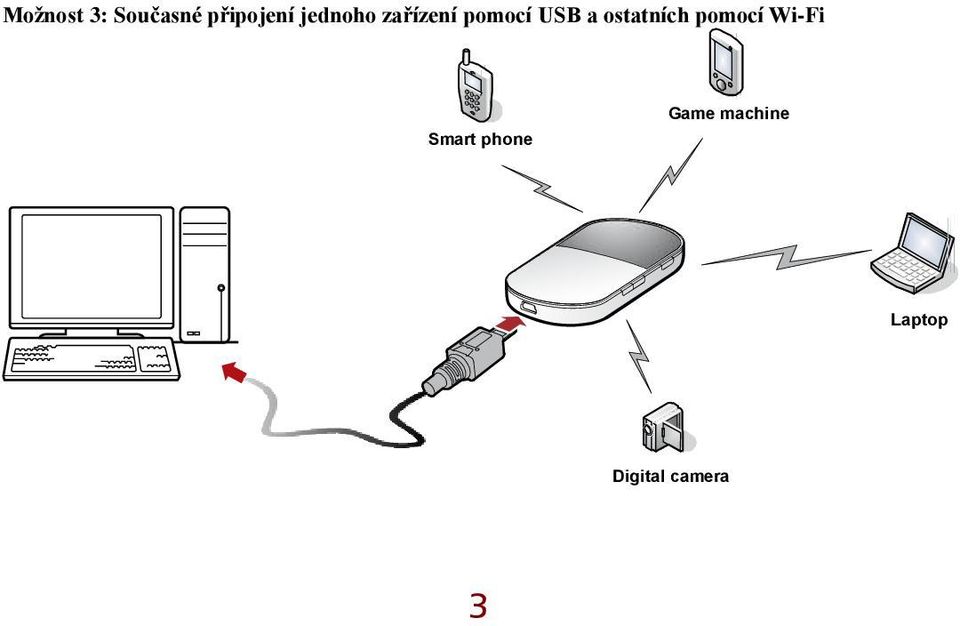

5 3 Možnost 3: Současné připojení jednoho zařízení pomocí USB a ostatních pomocí Wi-Fi Smart phone Game machine Laptop Digital camera

6 Popis zařízení 1 Obrazovka 2 Čtečka microsd karty 3 USB port 4 Vypínač 5 Wi-Fi/WPS tlačítko 6 Tlačítko připojení 7 Otvor pro poutko 8 Tlačítko zadního krytu Wi-Fi: Wireless Fidelity je označení bezdrátovékomunikace WPS: Wi-Fi Protected Setup, je funkce sloužící k rychlému nastavení zabezpečeného bezdrátového spojení. 4

7 5 Obrazovka - popis ikonek 1 Síla signálu 2 Síť Wi-Fi zapnuto 3 Počet připojených zařízení 4 Připojení do sítě Internet NováSMS zpráva 5 Počet nových SMS zpráv 6 Stav baterie 7 Indikátor roamingu M: Manuálnírežim 8 A: Automatický režim

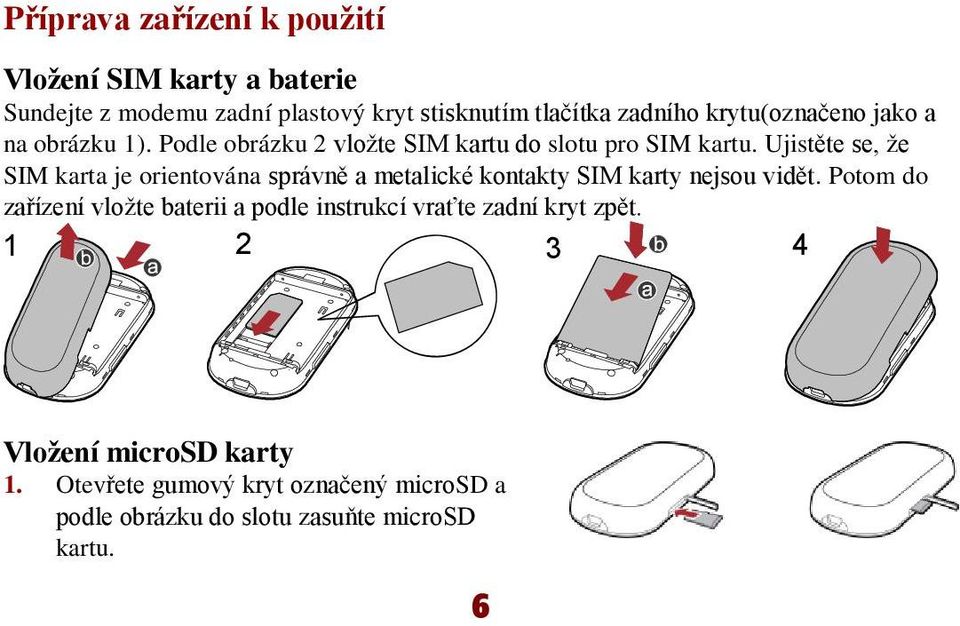

8 Příprava zařízení k použití VloženíSIM karty a baterie Sundejte z modemu zadníplastovýkryt stisknutím tlačítka zadního krytu(označeno jako a na obrázku 1). Podle obrázku 2 vložte SIM kartu do slotu pro SIM kartu. Ujistěte se, že SIM karta je orientována správně a metalické kontakty SIM karty nejsou vidět. Potom do zařízení vložte baterii a podle instrukcí vraťte zadní kryt zpět VloženímicroSD karty 1. Otevřete gumový kryt označený microsd a podle obrázku do slotu zasuňte microsd kartu. 6

9 7 2. Po vložení microsd karty vraťte gumový kryt zpět do původní polohy. Poznámka: MicroSD karta je volitelnépříslušenstvía nemusíbýt součástí balení. Pokud chcete microsd kartu vytáhnout, otevřete gumový kryt a jemně zatlačte na microsd kartu. MicroSD karta se automaticky vysune a můžete ji vytáhnout. Během používání datovou kartu nevytahujte. Pokud ji vytáhnete během jejího používání, může dojít k poškození dat uložených na kartě. Nabíjeníbaterie Poznámka: Pokud jste zařízení (baterii) delší dobu nepoužili, před použitím ji nejprve nabijte. Způsob č. 1: Použití nabíječky Upozornění: Používejte výhradně kompatibilní nabíječku (5,3 V, 650 ma) dodávanou výrobcem se zařízením. Použitínabíječky od

10 8 jiného výrobku nebo výrobce může mít za následek ztrátu záruky, poškození zařízení nebo může způsobit úraz nebo požár. Nabíječka je dodávaná jako volitelnépříslušenství. Pokud není součástí balení, můžete ji zakoupit u vašeho poskytovatele služeb. Způsob č. 2: Připojení kabelem k počítači 1. Vypněte zařízení. 2. Připojte zařízení k počítači prostřednictvím kompatibilního USB kabelu.

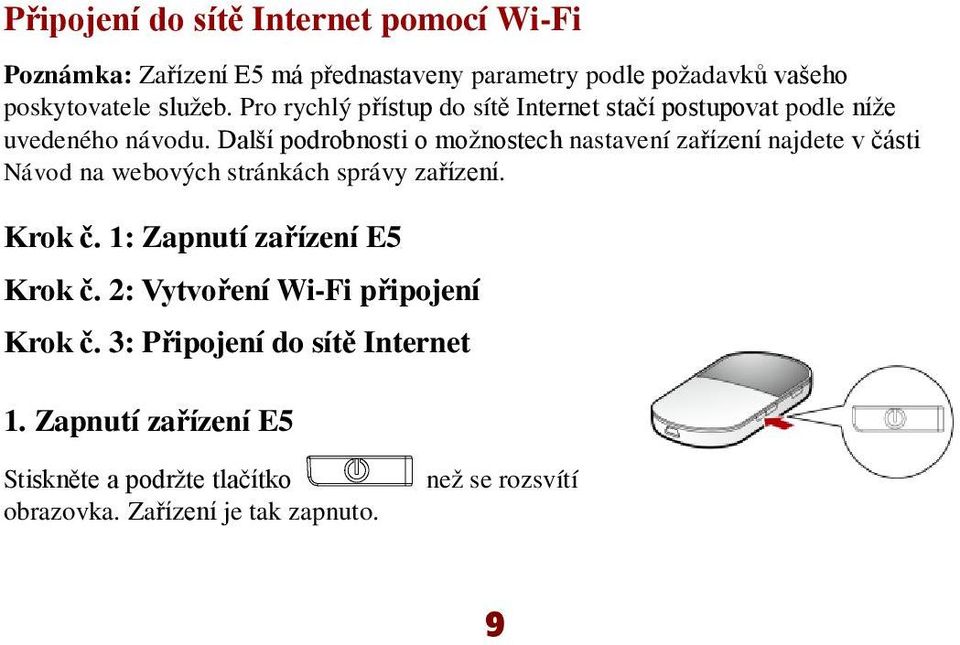

11 9 Připojení do sítě Internet pomocíwi-fi Poznámka: Zařízení E5 má přednastaveny parametry podle požadavků vašeho poskytovatele služeb. Pro rychlýpřístup do sítě Internet stačí postupovat podle níže uvedeného návodu. Další podrobnosti o možnostech nastavenízařízení najdete v části Návod na webových stránkách správy zařízení. Krok č. 1: Zapnutízařízení E5 Krok č. 2: VytvořeníWi-Fi připojení Krok č. 3: Připojenído sítě Internet 1. Zapnutízařízení E5 Stiskněte a podržte tlačítko obrazovka. Zařízení je tak zapnuto. než se rozsvítí

12 Poznámka: Pokud chcete zařízení vypnout, stiskněte a podržte tlačítko vypne. než se obrazovka 2. Vytvoření Wi-Fi připojení 1. Ujistěte se, že počítač má zapnutou Wi-Fi. 2. Vyberte Start > Control Panel > Network Connections > Wireless Network Connection [Start > Ovládací panel > Síťové připojení> Připojení bezdrátové sítě]. Poznámka: Pro vytvoření Wi-Fi připojení musí váš počítač obsahovat správně nastavenýa zapnutý bezdrátovýwi-fi adaptér. Pokud se zobrazí možnost volby bezdrátovésítě, je váš adaptér funkční. Pokud se nezobrazí, zkontrolujte funkčnost vašeho bezdrátového adaptéru. 10 Figure 1

13 3. Klikněte na View available Wireless Networks [Zobrazit bezdrátovésítě] pro zobrazeníseznamu dostupných bezdrátových lokálních sítí. 4. Vyberte síť, jejíž SSID je stejnéjako je SSID zařízení E5 a klikněte na [Připojit]. Poznámka: Pokud je pro zařízení nastaveno šifrování, zobrazíse dialogovéokno Wireless Network Connection [Připojeníbezdrátovésítě], které žádázadánísíťového hesla a jeho potvrzení. Přednastavené SSID a heslo najdete na nálepce na zadní straně zařízení. Po zadanísprávného síťového hesla chvíli počkejte. Ve stavovéoblasti v pravéspodní části obrazovky se zobrazíikona bezdrátového připojení. Potom se počítač může automaticky připojit k zařízení. 11

14 3. Připojení do sítě Internet Pokud jste úspěšně vytvořili bezdrátovéwi-fi spojení, můžete se do sítě Internet připojit následujícími režimy. Přednastavený je režim Auto. Režim Připojení Auto [Automaticky] Manual [Manuálně] Pokud je zařízení zapnuté, automaticky se připojído sítě Internet v případě potřeby přenosu dat. Pokud nejsou během delšího období přenášena žádná data, zařízení se automaticky odpojí. Stiskněte a podržte tlačítko 12 CONNECT než se na obrazovce zobrazí symbol. Zobrazeníindikátoru ukazuje, že připojeníbylo úspěšně vytvořeno. CONNECT Pokud se chcete odpojit, stiskněte a podržte tlačítko než symbol zmizí. Pokud symbol nesvítí, znamená to, že nejste připojeni do sítě Internet. Poznámka: Na správu připojení (připojení, odpojení) můžete používat i ovládacíprogram nebo webovéstránky správy zařízení.

15 13 Poznámka: Režim připojenído sítě Internet můžete vybrat na webovéstránce správy zařízení. Pokud se zařízení nacházív roamingu, automaticky se odpojí. V roamingu je možné používat pouze manuálnípřipojení a odpojenístiskem a podržením tlačítka Tlačítko připojení Connect v režimu Auto [Automaticky] nefunguje. CONNECT.

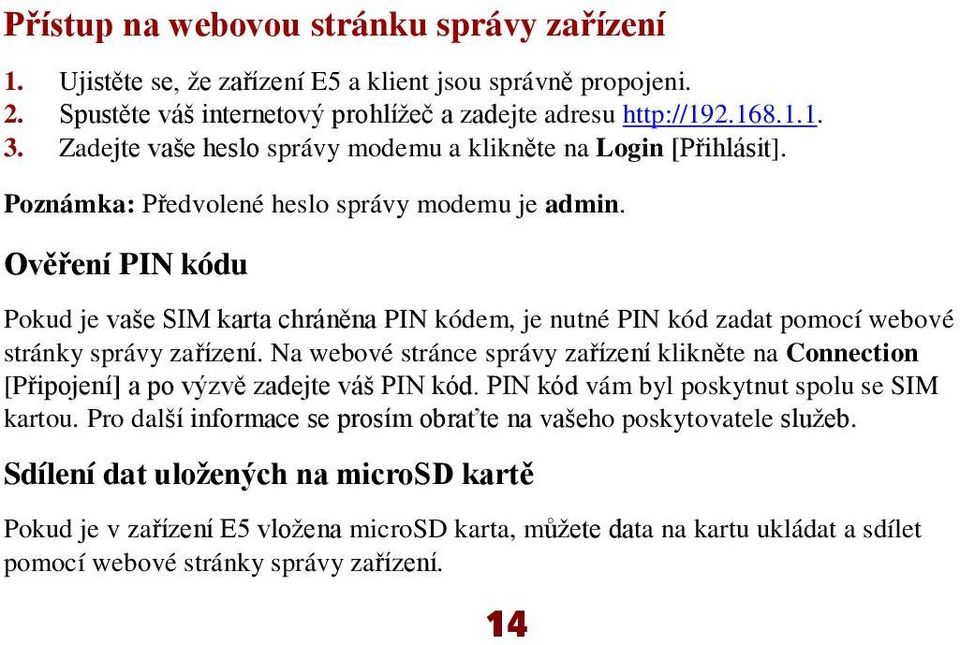

16 Přístup na webovou stránku správy zařízení 1. Ujistěte se, že zařízeníe5 a klient jsou správně propojeni. 2. Spustěte váš internetový prohlížeč a zadejte adresu 3. Zadejte vaše heslo správy modemu a klikněte na Login [Přihlásit]. Poznámka: Předvolenéheslo správy modemu je admin. Ověření PIN kódu Pokud je vaše SIM karta chráněna PIN kódem, je nutnépin kód zadat pomocíwebové stránky správy zařízení. Na webovéstránce správy zařízení klikněte na Connection [Připojení] a po výzvě zadejte váš PIN kód. PIN kód vám byl poskytnut spolu se SIM kartou. Pro další informace se prosím obraťte na vašeho poskytovatele služeb. Sdílenídat uložených na microsd kartě Pokud je v zařízení E5 vložena microsd karta, můžete data na kartu ukládat a sdílet pomocíwebovéstránky správy zařízení. 14

17 15 1. Vložte microsd kartu do zařízení. 2. Připojte se na webovou stránku správy zařízení. 3. Klikněte na SD Card (SD karta) pro správu dat uložených na microsd kartě. SMS Zařízení E5 Vám umožňuje i odesílánía příjímání textových zpráv (SMS) pomocíwebové stránky správy zařízení. 1. Připojte se na webovou stránku správy zařízení. 2. Klikněte na SMS pro přečtení, napsánía odeslánítextovézprávy.

18 16 Každodenní používání Úsporný režim Pokud je zařízení neaktivní více než 15 sekund, obrazovka se vypne. Pokud neník zařízení připojený žádnýklient po dobu delší než 30 minut, zařízení se automaticky přepne do režimu spánku. Režim spánku je možné přerušit stiskem jakéhokoli tlačítka (obrazovka se rozsvítí). V režimu spánku je Wi-Fi vypnuté. Zapnutía vypnutíwi-fi Stiskněte a podržte tlačítko obrazovce nezobrazísymbol., dokud se na Poznámka: Pokud chcete Wi-Fi vypnout, stiskněte a podržte tlačítko než symbol zmizíz obrazovky. Pokud symbol zmizí, je Wi-Fi vypnuté.

19 17 Vytvoření WPS připojení Pokud váš Wi-Fi klient, kterýse připojuje k zařízení, podporuje funkci WPS (Wi-Fi Protected Setup / Nastavenie ochrany Wi-Fi), zařízení mu může automaticky vytvořit síťový klíč bez nutnosti jeho manuálního zadání. 1. Zapněte zařízení E5. 2. Zapněte Wi-Fi klienta přístroje, který připojujete k zařízení E5. 3. Aktivujte WPS zařízení E5. Poznámka: Stiskněte a podržte tlačítko, aby byla WPS funkce aktivována. 4. Aktivujte WPS klienta. Poznámka: Pro podrobnéinformace o nastaveníwi-fi klienta si prosím prostudujte uživatelskou příručku vašeho Wi-Fi klienta.

20 18 Obnovenívýchozích nastavení Pokud potřebujete zařízení nastavit na výchozí(tovární) hodnoty nebo jste zapoměli přístupové heslo správy zařízení, je možné zařízení resetovat do výchozího nastavení. CONNECT Současně stiskněte a podržte tlačítka a dokud obrazovka nezhasne. Zařízení tak bylo úspěšně resetováno a nastaveno na výchozíhodnoty. Poznámka: Při tomto resetu budou smazány všechna vaše osobní nastavení a všechna nastavení uložená na webovéstránce správy zařízení budou změněna na výchozí(tovární) hodnoty. Tipy pro použití Pokud si nejste jistý, zda zařízení funguje normálně, vyzkoušejte následující možnosti: Prostudujte si Návod, kterýnajdete v ovládacíaplikaci nebo na webovéstránce správy zařízení. Zařízení restartujte. Proveďte obnovení výchozích nastavení zařízení. Obraťte se na vašeho poskytovatele služeb.

21 19 Příklad: Wi-Fi spojenímezi zařízením E5 a herníkonzolou (PSP) 1. Na vašípsp zapněte WLAN vypínač. 2. Vyberte Settings > Network Settings [Nastavení> Nastavenísítě]. 3. Vyberte Infrastructure Mode [Režim infrastruktury] pro připojeník přístupovému bodu vaší lokálníbezdrátovésítě. 4. Vyberte New Connection [Novépřipojení] pro volbu připojení (například MyE5). 5. Vyberte Scan [Skenovat] pro hledání dostupných sítí. Zobrazíse název přístupového bodu. 6. Vyberte SSID (název přístupového bodu), které patří vašemu E5. Následně stiskněte tlačítko > a tak potvrdíte výběr sítě. SSID: Název Wi-Fi sítě E5. WEP: Síťový klíč E5.

22 PředvolenéSSID a síťový klíč najdete na nálepce na spodní straně zařízení E5. 7. Stiskněte tlačítko > pro pokračovánía tlačítko X pro uloženínastavení. 8. Vyberte Test Connection [Test připojení] pro kontrolu připojení. Pokud je test úspěšný, jste připojen do sítě Internet. 9. Můžete otevřít internetovýprohlížeč. 20

23 21 Příklad: Wi-Fi spojenímezi zařízením E5 a smartphonem (iphone) 1. Vyberte Settings > Wi-Fi [Nastavení> Wi-Fi]. 2. Telefón automaticky vyhledádostupné bezdrátovésítě a zobrazíseznam přístupových bodů. 3. Vyberte síť, která je vytvořenázařízením E5. 4. Pokud je to nutné, zadejte heslo sítě a klikněte na Join [Připojit]. (Sítě, které požadují zadáníhesla, jsou zobrazeny s ikonkou zámku.) Poznámka: K E5 je možné připojit i jiné zařízení, které obsahujíwi-fi klienta, jako je například itouch, PS3 nebo NDS. Další podrobnosti se dozvíte v návodech k těmto zařízením.

24 22 Často kladenéotázky (FAQ) Co mám dělat, pokud se klient připojenýk zařízení E5 nemůže připojit do sítě Internet? 1. Zkontrolujte a ujistěte se, že spojenímezi klientem a zařízením E5 funguje správně. 2. Zkontrolujte, zda je zařízeníe5 zapnuté. 3. Zkontrolujte sílu signálu a ujistěte se, že danémísto je pokryto signálem. 4. Zkontrolujte, zda je zvolen správnýrežim sítě. Více podrobnostío režimu sítě získáte na webovéstránce správy zařízení v časti Mobile Network Settings [Nastavenímobilnísítě]. 5. Pokud je vypnutáfunkce DHCP server a klient získáváip adresu dynamicky, zařízení se do sítě Internet nepřipojí. V tomto případě je nutnézměnit režim na manuální přiřazení IP adresy. Více podrobnostízískáte na webovéstránce správy zařízenív časti DHCP Settings [NastaveníDHCP]. 6. Zkontrolujte, zda síťový adaptér vašeho klienta funguje správně. 7. Pokud problém trvá, obraťte se prosím na vašeho poskytovatele služeb.

25 23 Co mám dělat, pokud se klient nemůže připojit do lokálníbezdrátovésítě WLAN? 1. Pokud se v blízkosti zařízení E5 vyskytuje stínění nebo rušení, změňte umístění zařízení E5. 2. Zkontrolujte a porovnejte následujícínastavenívašeho WLAN klienta a E5: SSID Typ zabezpečení WPA2, WPA, WEP Síťový klíč SSID (název přístupového bodu), typ WEP a síťový klíč klienta a E5 musí být shodné. Jinak je nutné nastavení změnit. Co mám dělat, pokud zapomenu předvolenou IP adresu webovéstránky správy zařízení? 1. Do internetového prohlížeče zadejte adresu a přihlaste se na webovou stránku správy zařízení pro automatickézískaníip adresy. 2. Obnovte předvolenénastavení. Version: V100R001_03 Part Number: 31010CBT
