1 TECHNICKÁ ZPRÁVA oprava stávající krytiny střechy objekt B Olšanská 2176/ 2 Praha 3 strana 1

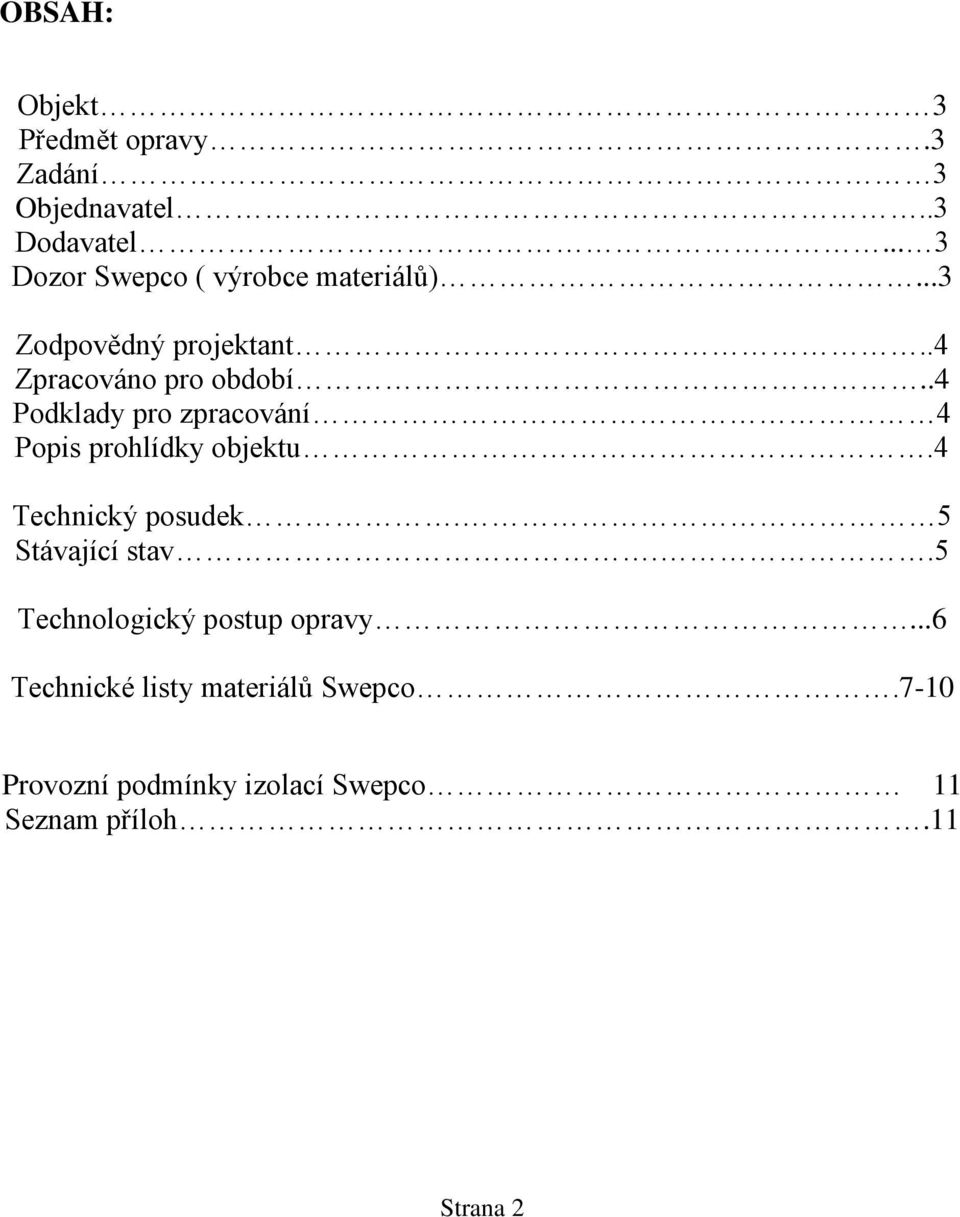

2 OBSAH: Objekt 3 Předmět opravy.3 Zadání 3 Objednavatel..3 Dodavatel... 3 Dozor Swepco ( výrobce materiálů)...3 Zodpovědný projektant..4 Zpracováno pro období..4 Podklady pro zpracování 4 Popis prohlídky objektu.4 Technický posudek. 5 Stávající stav..5 Technologický postup opravy...6 Technické listy materiálů Swepco.7-10 Provozní podmínky izolací Swepco 11 Seznam příloh.11 Strana 2

.4 Podklady pro zpracování 4 Popis prohlídky objektu.4 Technický posudek. 5 Stávající stav.

3 OBJEKT: Objekt A Olšanská 2176/ 2, Praha 3 PŘEDMĚT OPRAVY: Plochá střecha 860 m2 ZADÁNÍ: Posouzení stavu střechy a návrh řešení na odstranění záručních závad. Podkladem byla prohlídka stavu střech, provedená dne viz provedený záznam Bylo dohodnuto použít na opravu zaručeně kvalitních materiálů, které je možno uvést jako například. DOZOR VÝROBCE Například: SWEPCO Ford Worth Texas P.O. Box Strana 3

Podkladem byla prohlídka stavu střech, provedená dne 9.10.

4 ZODPOVĚDNÝ PROJEKTANT: Projekční kancelář : Ing. Lubomír Kylar- autorizovaný inženýr v oboru PS ZPRACOVÁNO PRO OBDOBÍ : 4.Q PODKLADY PRO ZPRACOVÁNÍ: Vizuální prohlídka ze dne ( viz další strana tohoto elaborátu) ČSN Navrhování střech základní ustanovení ( rok 1999) ČSN Hydroizolace staveb Povlaková hydroizolace zákl.ustanovení ( rok 2000) KUTNAR ploché střechy skladby a detaily (rok 2007) SWEPCO navrhování střešních systémů SWEPCO navrhování ochranných nátěrových systémů SWEPCO technické listy navržených produktů Strana 4

2012 ( viz další strana tohoto elaborátu) ČSN 73 1901 Navrhování střech základní ustanovení ( rok 1999) ČSN 73 0606 Hydroizolace staveb

5 TECHNICKÝ POSUDEK STÁVAJÍCÍ STAV: Jedná se o nepochozí dvouplášťovou střechu. Krytinu tvoří hydroizolační membrána tvořená modifikovanými asfaltovými pasy kryté břidličným posypem.v detailech střechy je krytina vytažena cm nad rovinu střechy kde je k nadstřešnímu zdivu přichycena plechovou omítkovou lištou. Klempířské prvky jsou nezkorodované a jsou vhodně a pevně přichyceny k podkladu. Bylo konstatováno, že stav krytiny vykazuje VÁŽNÉ poruchy, které by mohly v krajním případě znamenat i rychlé výrazné zhoršování technického stavu skladby střechy a tím i popraskaných atik. 1) Velmi vážnou poruchou stávající krytiny je stav spojů jednotlivých pasů v ploše krytiny. Odhadem 60% -70% spojů je vadných a není jistota o jejich těsnosti. Netěsnostmi ve spojích vniká do střešního souvrství srážková voda. Tento nepříznivý stav urychluje degradaci celého střešního pláště. Dochází k oddělování jednotlivých hydroizolačních vrstev, ke tvoření boulí a tím i k velkému pnutí v krytině. 2) Krytina v detailech střechy (atikové a nadstřešní zdivo) netěsní a je jednou z hlavních příčin poruch atikového zdiva 3) Tepelná izolace střešního pláště je nedostatečná. Zatékání srážkové vody do zbytku tepelné izolace (asi minerální vaty) způsobuje snižování tepelného odporu a zásadní změny objemu tepelné izolace. To jsou další nepříznivé okolnosti ve střešním plášti, které způsobují urychlování degradace střešního souvrství. 4) Vnikání srážkové vody do střešního pláště se nemusí naplno projevit hned ve vnitřních prostorách objektu, protože jako pojistná vrstva zde působí parotěsná zábrana na nosné konstrukci střechy. Je téměř jisté, že se na této vrstvě lokálně tvoří kaluže srážkové vody, ve kterých je volně položená tepelná izolace. Strana 5

Klempířské prvky jsou nezkorodované a jsou vhodně a pevně přichyceny k podkladu.

6 DEFINICE NÁVRHU OPRAVY STŘECHY: ve smyslu ustanovení ČSN opravená střecha bude i nadále jednoplášťová nevětraná a nepochutná TECHNOLOGICKÝ POSTUP OPRAVY: ( například se jedná o pouţití následujících materiálů). 1) Úklid krytiny 2) Lokální oprava krytiny v ploše - prořezání a otevření boulí a plnoplošné přilepení oddělené krytiny asfaltovým lepidlem ADHESIVE 9 SWEPCO V těchto místech bude vytvořena plnohodnotná krytina Swepco. 3) ( materiály H.D.R.PRIMER, H.D.R,COATING, POLYMASTER, H.D.R.COATING) 4) Kompletní přetmelení všech spojů stávající krytiny, kde bude vytvořen 10 cm široký hydroizolační vyztužený pás,který utěsní všechny netěsnosti stávající krytiny.( krytina SWEPCO 2xH.D.R. COATING,POLYMASTER 5) vyztužení a zesílení všech detailů krytiny, spojů krytiny ( materiály SWEPCO PATCHING COMPOUND, PATCHING FABRIC 6) všechny opravované plochy budou kryty břidličným posypem 7) úklid pracoviště, odvoz suti a odpadů Strana 6

1) Úklid krytiny 2) Lokální oprava krytiny v ploše - prořezání a otevření boulí a plnoplošné přilepení oddělené krytiny asfaltovým lepidlem ADHESIVE 9 SWEPCO V těchto místech bude vytvořena

7 TECHNICKÉ LISTY POUŢÍVANÝCH MATERIÁLŮ SWEPCO NÁZEV MATERIÁLU penetrační roztok se používá na H.D.R. PRIMER oživení stávajících vrstev a pro zajištění přilnavosti nových vrstev.absorbuje prach a nečistoty povrchů VIZKOZITA ASTM D hod slabé Nepraská, neodděluje se PRŮTAŽNOST nepožadována NÁZEV MATERIÁLU ADHESIVE 9 Asfaltové lepidlo pro vytvoření pevného a pružného spojení jednotlivých vrstev střešního pláště VIZKOZITA ASTM D-562 Do 24 hod Nepraská, neodděluje se PRŮTAŽNOST nepožadována Strana 7

NÁZEV MATERIÁLU ADHESIVE 9 Asfaltové lepidlo pro vytvoření pevného a pružného spojení jednotlivých vrstev střešního pláště

8 NÁZEV MATERIÁLU Hustý asfaltový tmel určený pro PATCHING COMPOUND aplikaci v trhlinách krytiny, vytvoření detailů střechy a napojení membrány na nadstřešní zdivo,atiky apod. KONZISTENCE 280 ASTM D hod (i pod vodou) Nepraská, neodděluje se PEVNOST V TAHU(s vložkou fabric) 14,8 N/mm ( oběma směry) NÁZEV MATERIÁLU Anorganická vyztužovací síť ze PATCHING FABRIC skleněných vláken pokrytých asfaltem Heart of Texas určená k vyztužení asfaltového tmelu Patching Compound PEVNOST V TAHU 14,8 N/mm ( oběma směry) 100 % žádná PEVNOST V TAHU 14,8 N/mm ( oběma směry) 100% PRŮTAŽNOST 33,4% Strana8

KONZISTENCE 280 ASTM D -217 24 hod (i pod vodou) Nepraská, neodděluje se PEVNOST V TAHU(s vložkou fabric) 14,8 N/mm ( oběma směry) NÁZEV MATERIÁLU

9 NÁZEV MATERIÁLU Asfaltový stěrková hmota vyrobená z H. D. R. COATING asfaltu Heart of Texas určená k vytvoření jednolité střešní membrány vrchní hydroizolační vrstvy VIZKOZITA ASTM D hod Nepraská, neodděluje se PRŮTAŽNOST(+ vložka polymaster) 42% NÁZEV MATERIÁLU Polyesterová výztuž z netkaných POLYMASTER vláken navržená pro plnoplošné vyztužení asfaltové hmoty H.D.R.Coating PEVNOST V TAHU 25 kn/m PRŮTAŽNOST 42% 100% POROVNÁNÍ SE STANDARTNÍMI SKLENĚNÝMI VÝZTUŢEMI PEVNOST 9x větší PRUŽNOST 20x větší x větší Strana 9

24 hod Nepraská, neodděluje se PRŮTAŽNOST(+ vložka polymaster) 42% NÁZEV MATERIÁLU Polyesterová výztuž z netkaných POLYMASTER vláken

10 NÁZEV MATERIÁLU Asfaltový roztok,obsahující hliníkové ALUMINIUM ROOF SHIELD vločky,se používá k ochraně hydroizolační membrány proti UV záření.odráží 55% slunečního záření VIZKOZITA ASTM D hod Lehká změna barvy slabé ODRAZIVOST ( barva stříbrná) % ODRAZIVOST ( barva zelená) 32-44% NÁZEV MATERIÁLU Nátěrová hmota vyrobená na bázi ANTI - RUST alkydů a vinylů. Použití: jako základní nebo vrchní nátěr i na zkorodované díly a klempířské prvky VIZKOZITA ASTM D hod slabé Nepraská, neodděluje se PRŮTAŽNOST 15% Strana 10

odráží 55% slunečního záření VIZKOZITA 45-60 ASTM D-562 24 hod Lehká změna barvy slabé ODRAZIVOST ( barva stříbrná) 42-48 % ODRAZIVOST (

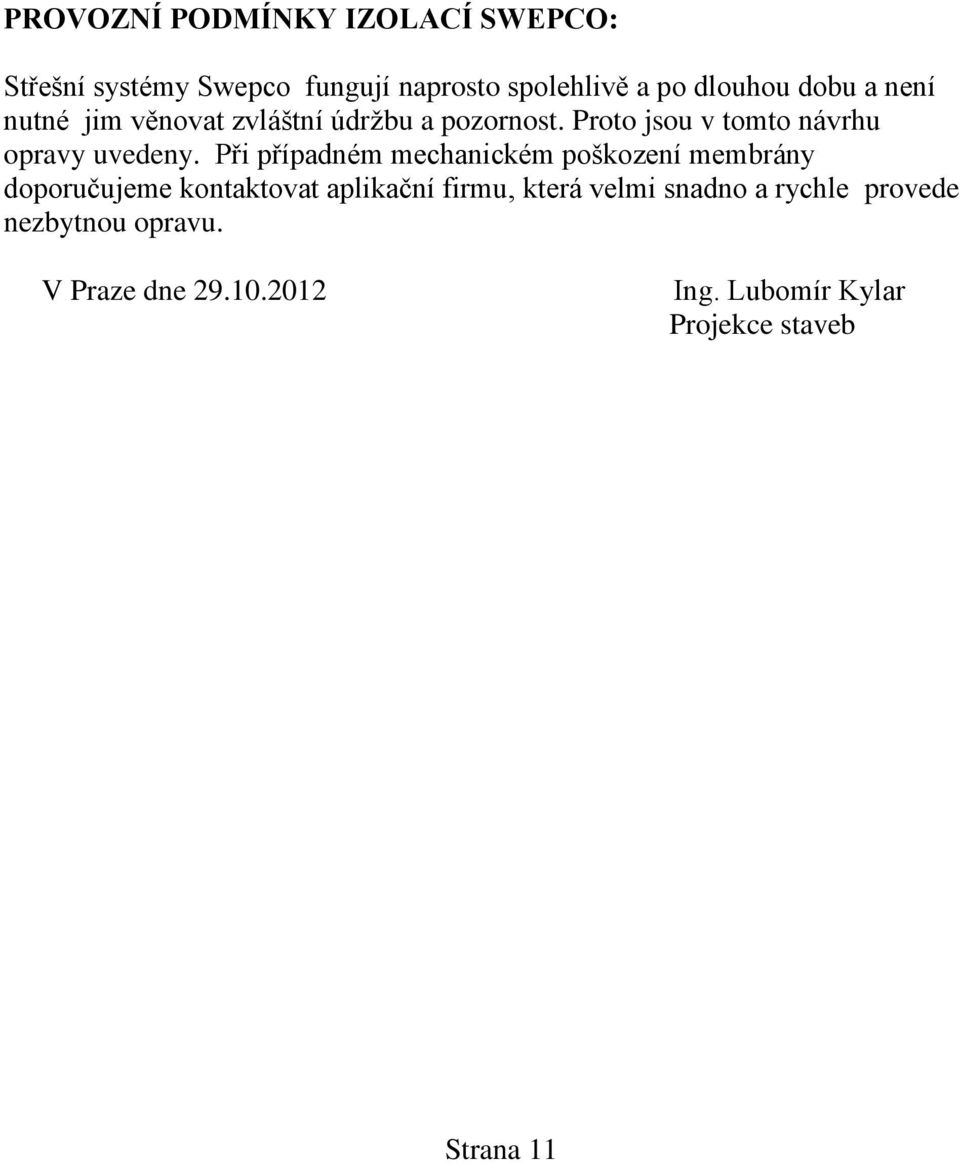

11 PROVOZNÍ PODMÍNKY IZOLACÍ SWEPCO: Střešní systémy Swepco fungují naprosto spolehlivě a po dlouhou dobu a není nutné jim věnovat zvláštní údržbu a pozornost. Proto jsou v tomto návrhu opravy uvedeny. Při případném mechanickém poškození membrány doporučujeme kontaktovat aplikační firmu, která velmi snadno a rychle provede nezbytnou opravu. V Praze dne Ing. Lubomír Kylar Projekce staveb Strana 11

Při případném mechanickém poškození membrány doporučujeme kontaktovat aplikační firmu, která velmi
