Nejlepší dům je ten, který splňuje vaše sny. Tak jako cihlový dům POROTHERM Dům, o kterém jste vždy snili

Transkript

1

2 Nejlepší dům je ten, který splňuje vaše sny Tak jako cihlový dům POROTHERM Dům, o kterém jste vždy snili Z ženského pohledu tvoří krásný a harmonický domov správně zvolené barvy, útulně rozdělený prostor a hezké vybavení. To, co ženy považují za důležité, muži často opomíjejí. I přesto, ze ženy i muži mají rozdílný pohled na svět, na jedné věci se shodnou. Nejlepší dům je ten, který bude snadno a rychle postavený, EKOlogický i EKOnomický a zároveň teplý a tichý. Také v něm musí být příjemné klima a samozřejmé nesmí být drahý. Tyto požadavky přesně splňuje POROTHERM dům Wienerberger. Dům, o kterém jste vždy snili. Cihlový dům POROTHERM respektuje individualitu osobnosti každého člověka. Neexistuje jedno optimální řešení pro všechny. Můžete mít dům, který nepotřebuje žádné vytápění. Anebo se těšíte, že zimní večery budete trávit u praskajícího krbu. Proto je šíře našeho sortimentu tak velká. Možná stavíte dům pro své děti zaručujeme Vám, že ať si vyberete kterýkoli, bude Vaše bydlení zdravé a příjemné. Vybrat ten správný dům je zásadní rozhodnutí na celý život. Nespěchejte. Pozorně se dívejte přehlídka začíná 2

3 Postavte si dům Obsah Cihlový dům POROTHERM Investice, která se vyplatí. Obsah Jaký dům postavím Pasivní dům str Nízkoenergetický dům str Energeticky úsporný dům str Energeticky standardní dům str Z čeho stavět dům, Přehled sortimentu Správný výběr materiálu str Obvodové stěny str Vnitřní stěny str. 16 Systémová řešení detailů str. 17 Malty, omítky, DRYFIX str. 18 Keramické stropy, překlady str. 19 Přehled cihel str. 20 Přehled malt, omítek, DRYFIX str. 21 Způsoby zdění str Stavíme dům Dům za 5 dnů str Pomůžeme Vám str

4 Pasivní dům Dům bez potřeby obvyklé otopné soustavy s používáním strojního větrání. Pasivní domy jsou budovy s roční plošnou měrnou potřebou tepla na vytápění e A nepřesahující 20 kwh/(m 2.rok). Současně nemá u těchto budov celkové množství primární energie spojené s provozem budovy (vytápění, ohřev TUV vody a el. energie pro spotřebiče) překračovat hodnotu 120 kwh/(m 2.rok). Pro obvodové stěny doporučujeme použít broušené cihly s milimetrovou maltovou spárou nebo s pěnou DRYFIX. Pasivní dům je pro náročné a výjimečné klienty, pro které je zásadní prioritou maximální úspora provozních nákladů. e A měrná potřeba tepla na vytápění nízké provozní náklady (náklady na vytápění) možnost získání státní dotace vysoké pořizovací náklady (cca o 1/3 vyšší) komplikovaná realizace krbu nebo krbových kamen nižší životnost sendvičových stěn (obvodové stěny s dodatečným zateplením) nutnost nuceného a kontinuálního větrání (vzduchotech. jednotka s rekuperací) vysoké náklady na údržbu domu a servis technologického vybavení 4

5 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM CB Snadno, rychle, přesně na maltu pro tenké spáry. Úspora malty a nízká pracnost, to jsou další výhody zdění z broušených cihel. Stěny z broušených cihel tvoří ideální podklad pro dodatečné vnější zateplení pasivních domů. Více informací o cihlách na str. 15. Jednopodlažní dům K L A S I F Í T Ř I K A Č N Í D AA Dvoupodlažní dům POROTHERM CB DF Snadno, rychle, přesně a bez malty. Navíc dvojnásobnou rychlostí! Zdění z broušených cihel s použitím speciální PUR pěny POROTHERM DRYFIX nabízí nejsnadnější způsob zdění. Více informací o cihlách na str. 15. Další vhodné cihly Z čeho se skládá pasivní dům? POROTHERM EKO+ JEDNOPODLAŽNÍ DŮM 107 m 2 ** DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM Si STĚNY POROTHERM 40 CB + 31 cm tepelné izolace POROTHERM 24 CB + 40 cm tepelné izolace U = 0,09 U = 0,09 POROTHERM 40 CB + 16 cm tepelné izolace POROTHERM 24 CB + 26 cm tepelné izolace U = 0,14 U = 0,14 POROTHERM Ti POROTHERM EKO PODLAHY Skladba podlahy s tepelnou izolací 30 cm U = 0,13 STŘECHA Skladba střechy s tepelnou izolací 46 cm U = 0,08 Skladba podlahy s tepelnou izolací 26 cm U = 0,15 Skladba střechy s tepelnou izolací 37 cm U = 0,10 POROTHERM P+D OKNA Izolační trojsklo Lepený rám dodatečně izolovaný PUR pěnou U = 0,50 U = 0,86 Izolační trojsklo Lepený rám dodatečně izolovaný PUR pěnou U = 0,50 U = 0,86 Více informací o vhodných cihlách na str. 12 až 16. VĚTRÁNÍ Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu (rekuperací) Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu (rekuperací) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 5

6 Nízkoenergetický dům Dům s minimalizací energetických ztrát s používáním strojního větrání. Nízkoenergetické domy jsou budovy s roční plošnou měrnou potřebou tepla na vytápění e A nepřesahující 50 kwh/(m 2.rok), které využívají velmi účinnou otopnou soustavu. Pro jednovrstvé obvodové stěny doporučujeme výrobky s nadstandardními tepelněizolačními vlastnostmi bloky EKO+, Si a Ti. Nízkoenergetický dům je optimální řešení pro dosažení minimálních nákladů na topení za přijatelnou cenu danou limitovaným architektonickým řešením domu a požadavky na styl bydlení uživatele. e A měrná potřeba tepla na vytápění nižší provozní náklady (náklady na vytápění) dvoupodlažní dům lze postavit i z jednovrstvých stěn bez potřeby dodatečného zateplení vyšší pořizovací náklady (cca o 1/4 vyšší) komplikovaná realizace krbu nebo krbových kamen nižší životnost sendvičových stěn (obvodové stěny s dodatečným zateplením) nutnost nuceného a kontinuálního větrání životnost technologií je výrazně nižší než životnost cihlového domu 6

7 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM CB, POROTHERM CB DF Snadno, rychle, přesně na maltu nebo PUR pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Stěny z broušených cihel tvoří ideální podklad pro dodatečné zateplení domů. Více informací o cihlách na str. 15. Jednopodlažní dům K L A S I F Í T Ř I K A Č N Í D AB Dvoupodlažní dům POROTHERM EKO+, POROTHERM Ti Cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Cihly s maximálním důrazem na ekologii nebo cihly plněné již ve výrobě přírodním izolantem perlitem nabízejí i další výhody jednovrstvých stěn: tepelnou pohodu, zdravé vnitřní klima, bezkonkurenčně dlouhou životnost a nízké náklady na údržbu (opravy). Více informací o cihlách na str. 14. Další vhodné cihly Z čeho se skládá nízkoenergetický dům? POROTHERM Si JEDNOPODLAŽNÍ DŮM 107 m 2 ** DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM CB DF STĚNY POROTHERM 40 CB + 12 cm tepelné izolace POROTHERM 24 CB + 22 cm tepelné izolace U = 0,17 U = 0,17 POROTHERM 44 EKO+ POROTHERM 36,5 Ti U = 0,22 U = 0,23 POROTHERM EKO POROTHERM P+D PODLAHY Skladba podlahy s tepelnou izolací 18 cm U = 0,21 STŘECHA Skladba střechy s tepelnou izolací 25 cm U = 0,16 Skladba podlahy s tepelnou izolací 12 cm U = 0,30 Skladba střechy s tepelnou izolací 22 cm U = 0,18 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Více informací o vhodných cihlách na str. 12 až 16. VĚTRÁNÍ Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 7

8 Energeticky úsporný dům Dům optimalizovaných vlastností s ohledem na vyváženost pořizovacích a provozních nákladů. Pro obvodové stěny doporučujeme nové výrobky řady EKO, které zabezpečí mikroklima zdravého bydlení společně s nízkými náklady na provoz domu. Můžete rovněž zvolit výrobky s nadstandardními tepelněizolačními vlastnostmi bloky EKO+, Si a Ti. Bydlení v energeticky úsporném domě je ekonomické a ekologické. Ušetříte za náklady na vytápění a získáte jistotu trvalé hodnoty své investice dům z přírodních materiálů. optimální pořizovací náklady snadná instalace krbu či krbových kamen vysoká životnost jednovrstvých stěn nízké náklady na údržbu domu přirozené větrání je snadné a neomezuje život v domě snadná údržba a bezporuchovost výborná akumulace zdiva (jednovrstvé zdivo přináší zisky energie i ve slunných zimních dnech) standardní provozní náklady (náklady na vytápění) 8

9 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? Další vhodné cihly POROTHERM Si POROTHERM CB POROTHERM EKO, POROTHERM CB DF Cihly pro ekonomické a zároveň ekologické stavění. Optimální poměr pořizovacích a provozních nákladů (náklady na vytápění). Nová receptura a nové děrování cihel EKO snižují zatížení životního prostředí při výrobě i během užívání stavby. Pro jednovrstvé stěny energeticky úsporných domů lze s výhodou použít také broušené cihly CB a CB DF (zdění na DRYFIX). Více informací o cihlách na str POROTHERM EKO+, POROTHERM Ti Cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Cihly s maximálním důrazem na ekologii a cihly plněné již ve výrobě přírodním izolantem perlitem nabízejí i další výhody jednovrstvých stěn: tepelnou pohodu, zdravé vnitřní prostředí, bezkonkurenčně dlouhou životnost a nízké náklady na údržbu (opravy). Více informací o cihlách na str. 14. STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 40 EKO POROTHERM 44 CB DF Jednopodlažní dům Z čeho se skládá energeticky úsporný dům? U = 0,27 U = 0,29 K L A S I F DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 44 EKO+ POROTHERM 36,5 Ti Í T Ř I K A Č N Í D AB Dvoupodlažní dům U = 0,22 U = 0,23 POROTHERM P+D PODLAHY Skladba podlahy s tepelnou izolací 10 cm U = 0,35 Skladba podlahy s tepelnou izolací 12 cm U = 0,30 STŘECHA Skladba střechy s tepelnou izolací 20 cm U = 0,20 Skladba střechy s tepelnou izolací 22 cm U = 0,18 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 Více informací o vhodných cihlách na str. 12 až 16. VĚTRÁNÍ Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 9

10 Energeticky standardní dům Dům optimalizovaný na nízké pořizovací náklady a splňující požadavky norem a vyhlášek. Díky broušeným cihlám a zdění s milimetrovou maltovou spárou nebo s pěnou DRYFIX zamezíte tepelným mostům a stavba bude stále suchá. Jednoduchou stavbou ušetříte za realizaci a zajistíte si zdravé a příjemné bydlení v cihlovém domě, který zároveň splňuje veškeré požadavky norem a vyhlášek. nízké pořizovací náklady snadná instalace krbu či krbových kamen nízké náklady na údržbu domu přirozené větrání je snadné a neomezuje život v domě snadná údržba a bezporuchovost vysoká životnost jednovrstvých stěn výborná akumulace zdiva (jednovrstvé zdivo přináší zisky energie i ve slunných zimních dnech) vyšší provozní náklady (náklady na vytápění) 10

11 Postavte si dům Jaký dům postavím Jaké cihly jsou nejvhodnější? POROTHERM CB DF Snadno, rychle, přesně na maltu nebo PUR pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Zdění jednovrstvých stěn z broušených cihel je snadné a ekonomicky výhodné. Více informací o cihlách na str. 15. Jednopodlažní dům K L A S I F Í T Ř I K A Č N Í D AC Dvoupodlažní dům POROTHERM P+D Cihly určené pro klasickou technologii zdění na maltovanou ložnou spáru. Široké spektrum výrobků v této řadě zajišťuje mnohostranné použití pro různé tloušťky stěn. Doplňkové cihly usnadňují zdění a řeší napojení na ostatní konstrukce. Ověřená a tradiční technologie zdění s použitím termoizolační malty navíc vylepšuje tepelněizolační vlastnosti stěn. Více informací o cihlách na str. 15. Další vhodné cihly POROTHERM EKO+ POROTHERM Si Z čeho se skládá energeticky standardní dům? JEDNOPODLAŽNÍ DŮM 107 m 2 ** DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 40 CB DF U = 0,31 POROTHERM 40 CB DF STĚNY POROTHERM 40 P+D U = 0,31 POROTHERM 40 P+D U = 0,31 U = 0,31 POROTHERM Ti POROTHERM CB PODLAHY Skladba podlahy s tepelnou izolací 8 cm U = 0,45 STŘECHA Skladba střechy s tepelnou izolací 16 cm U = 0,24 Skladba podlahy s tepelnou izolací 8 cm U = 0,45 Skladba střechy s tepelnou izolací 16 cm U = 0,24 POROTHERM EKO OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,70 Izolační dvojsklo Lepený dřevěný rám U = 1,70 Více informací o vhodných cihlách na str. 12 až 16. VĚTRÁNÍ Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k , při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 11

12 Správný výběr materiálu ušetří v budoucnu peníze Přehled sortimentu Unikající teplo se chová jako voda, a tudíž nejvíce uniká tou nejsnazší cestou všude tam, kde je v hrubé stavbě použit nesourodý nebo nekvalitní materiál. Při výstavbě domu je proto nutné dbát jak na pečlivost a preciznost při zdění, tak volit materiál s odpovídajícím tepelným odporem. Zdivo je tak schopné poskytnout lepší tepelnou izolaci, spotřeba energií na topení je nižší a v důsledku je možné bydlet levněji. Systém POROTHERM minimalizuje tepelné ztráty systémovým řešením detailů. V rámci svého sortimentu nabízí i speciální cihly POROTHERM EKO+, Si, Ti. stěny z cihel POROTHERM EKO+ převyšují o více než 80 % požadavky norem na tepelněizolační vlastnosti obvodových stěn? 12

13 Postavte si dům Přehled sortimentu Prostup tepla Úspory energie POROTHERM šetří peněženku Čím nižší sloupec součinitele prostupu tepla U, tím nižší náklady na vytápění. U = 0,38 požadované hodnoty splněny POROTHERM EKO+ U = 0,21 cihly pro jednovrstvé konstrukce vhodné pro nízkoenergetické domy U = 0,22 POROTHERM 36,5 Ti U = 0,21 U = 0,23 POROTHERM 44 Si U = 0,22 U = 0,24 POROTHERM 40 Si U = 0,24 U = 0,26 POROTHERM 44 EKO U = 0,25 U = 0,27 POROTHERM 44 CB U = 0,27 U = 0,29 POROTHERM 44 P+D U = 0,27 U = 0,29 POROTHERM 40 EKO U = 0,27 U = 0,29 POROTHERM 40 CB U = 0,29 U = 0,31 POROTHERM 40 P+D U = 0,29 U = 0,31 POROTHERM 36,5 P+D U = 0,32 U = 0,34 U Součinitel prostupu tepla pro obvodové zdivo [W/m 2 K] hodnota při suchém (laboratorním) stavu, hodnota při praktické vlhkosti (vlhkost zdiva v reálných podmínkách) 13

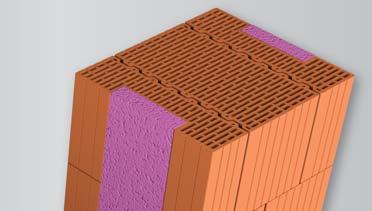

14 Obvodové stěny Ekologické ekonomické Znáte přírodnější materiál? POROTHERM EKO+ Nejnovější výrobek pro obvodové stěny umožní maximální úsporu nákladů na vytápění. Cihly snižují zatížení životního prostředí při výrobě i během užívání stavby. Cihly POROTHERM EKO+ jsou (spolu s POROTHERM Si a Ti) ideální volbou pro nízkoenergetické domy. NOVINKA Maximální úspory tepla POROTHERM Si Superizolační cihly POROTHERM Si pro obvodové stěny. Při vyzdění na tepelněizolační maltu POROTHERM TM dosahují vynikajícího tepelného odporu. POROTHERM Si doporučené cihly pro nízkoenergetické domy. POROTHERM Ti Broušené cihly s přírodním izolantem perlitem. Spojením cihly a perlitu do jednoho výrobku přímo ve výrobě získáme tenké obvodové stěny s výbornými tepelněizolačními vlastnostmi. POROTHERM Ti doporučené cihly pro nízkoenergetické domy. 14

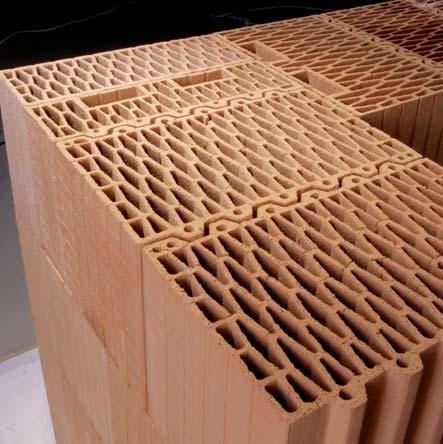

15 Postavte si dům Přehled sortimentu Rychlé snadné zdění POROTHERM CB Snadno, rychle, přesně na maltu pro tenké spáry. Úspora malty a nízká pracnost, to jsou další výhody zdění z broušených cihel. Stavba z broušených cihel zaujme na první pohled. POROTHERM CB DF Snadno, rychle, přesně a bez malty. Takto je možné zdít z broušených cihel pomocí speciální PUR pěny DRYFIX, navíc dvojnásobnou rychlostí! Ověřená kvalita POROTHERM P+D Klasická technologie zdění na maltovanou ložnou spáru. Široké spektrum výrobků v této řadě zajišťuje mnohostranné použití pro různé tloušťky stěn. Doplňkové cihly usnadňují zdění a řeší napojení na ostatní konstrukce. POROTHERM EKO Cihly pro ekonomické a zároveň ekologické stavění. Nová receptura a nové děrování snižují zatížení životního prostředí při výrobě i během užívání stavby. Výrobky POROTHERM EKO jsou určeny pro obvodové stěny energeticky úsporných domů. Nikdy jste nezdili? Vyzkoušejte POROTHERM CB DF, klidně i za mrazu! 15

16 Vnitřní stěny Akustické stěny Akustické stěny Cihly určené pro oddělení klidných a rušných místností. Akustické cihly je možné použít pro příčky i pro nosné stěny. Zdivo z cihel POROTHERM AKU zajistí dostatek ticha a klidu. Nosné stěny Příčky Cihlové vnitřní stěny zajistí pocit bezpečí, tepelnou pohodu a zdravé vnitřní klima. Nosné stěny Cihly pro vnitřní nosné stěny s požadavkem na vysokou únosnost zdiva. Je možné použít jak tradiční cihly POROTHERM P+D tak i broušené cihly CB a CB DF (DF zdění na DRYFIX). Příčky Cihly pro snadné vytvoření nenosných příček a přizdívek. Je možné použít jak tradiční cihly POROTHERM P+D tak i broušené cihly CB a CB DF (DF zdění na DRYFIX). 16

17 Postavte si dům Přehled sortimentu Systémová řešení detailů Detail soklu: 1. vrstva cihel stěna tloušťky 300 mm, další vrstvy obvodové stěny tloušťky 440 mm nebo 400 mm Detail ostění otvoru s použitím doplňkových koncových cihel K a 1/2 K Detail vazby rohu s použitím doplňkových koncových cihel K a 1/2 K a cihly rohové R 17

18 Malty Omítky DRYFIX Zdění na PUR pěnu DRYFIX.SYSTEM Zdění pro každé roční období! POROTHERM DRYFIX.SYSTEM je nový způsob zpracování broušených cihel POROTHERM CB. Místo malty pro tenké spáry se řady cihel pevně spojují pomocí speciální pěny DRYFIX pro broušené cihly. Díky tomuto jednoduchému, velmi rychlému a suchému DRYFIXzpracování broušených cihel je možné zdít i v zimním období až do -5 C. PUR pěnu POROTHERM DRYFIX získáte zdarma v rámci dodávky cihel. Malty Omítky Malty Malty, které stačí na stavbě smíchat již jen s vodou, poskytují stálou kvalitu a šetří čas a místo k zařízení staveniště. Lehká malta POROTHERM TM zlepšuje tepelněizolační vlastnosti zdiva až o 22 %. Mezi malty pro broušené cihly řadíme zakládací maltu, která usnadní přesné a rychlé založení 1. vrstvy broušených cihel a maltu pro zdění, která je součástí dodávky broušených cihel (CB, Ti). Omítky Pytlované omítky POROTHERM pro ruční i strojní omítání umožňují snadné provedení vnitřních i vnějších omítek optimálních vlastností pro keramické stěny. Omítky POROTHERM zlepšují tepelněizolační vlastnosti zdiva, usnadňují omítání, zaručují stálou kvalitu směsí a spoří čas díky možnosti zhotovit omítku pouze v jedné vrstvě. 18

19 Postavte si dům Přehled sortimentu Keramické stropy Překlady Řez keramickým stropem s použitím stropních nosníků, stropních vložek a věncovek (včetně provedení pozedního věnce) Stropní nosníky Keramobetonové stropní nosníky je možné použít pro světlé rozpětí (vzdálenost nosných stěn) až mm. Variabilita použití je dána možností měnit vzdálenost nosníků a volit ze šesti tlouštěk stropu podle požadovaného zatížení a rozpětí. Keramické stropní nosníky jsou vhodné i pro ruční montáž stropu. Stropní nosníky POROTHERM lze použít i pro konstrukce balkonů a konzol. strop může mít jakýkoliv tvar? Kompletní systémové řešení Roletové a žaluziové překlady, nosné překlady Překlady POROTHERM se používají nad dveřními a okenními otvory do max. šířky otvorů mm. Vyznačují se snadnou a rychlou montáží a vysokou únosností. Roletové a žaluziové překlady VARIO umožňují navíc snadnou dodatečnou montáž venkovních rolet nebo žaluzií. Více informací o překladech VARIO: Vložky, věncovky Keramické stropní vložky se ukládají mezi stropní nosníky. Vyrábějí se v osmi různých tloušťkách pro doporučené tloušťky stropu od 190 mm do 290 mm (tloušťka keramického stropu včetně nadbetonování). Věncovky umístěné v rovině stropní konstrukce navazují na obvodové stěny a tvoří ideální podklad pro fasádní omítku. V kombinaci s tepelným izolantem minimalizují tepelné mosty v konstrukci. Používají se pro všechny tloušťky keramických stropů POROTHERM. 19

20 Maximání úspory tepla Jednovrstvé stěny pro nízkoenergetické domy Broušené cihly Rychlé & snadné zdění Přesnost & preciznost Protihlukové akustické stěny Přehled cihel Základní a doplňkové cihly POROTHERM Typ stěny Tloušťka stěny EKO EKO+ Si Ti CB DF CB P+D AKU Obvodové stěny (strana 14-15) 440 mm 400 mm 365 mm doplňkové cihly: doplňkové cihly: doplňkové cihly: doplňkové cihly: doplňkové cihly: doplňkové cihly: 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R N doplňkové cihly: doplňkové cihly: doplňkové cihly: doplňkové cihly: doplňkové cihly: 1/2 K R 1/2 K R 1/2 K R 1/2 K R 1/2 K R N doplňkové cihly: doplňkové cihly: 1/2 1/2 K podle tloušťky 300 mm doplňkové cihly: doplňkové cihly: doplňkové cihly: 1/2 R 1/2 R 1/2 R N a typu stěny 250 mm Doplňkové cihly: K cihla koncová 1/2 cihla poloviční (úplné označení 1/2 K) Vnitřní nosné stěny (strana 16) 240 mm 190 mm doplňkové cihly: N 175 mm 140 mm R cihla rohová N cihla nízká Příčky (strana 16) 115 mm Příklady použití doplňkových cihel (systémová řešení detailů) na str mm EKOnomické a zároveň EKOlogické stavění Zdění i za mrazu 20 Ideální pro svépomocné zdění Ověřená tradice a kvalita

21 Postavte si dům Přehled sortimentu Přehled malt, omítek, DRYFIX POROTHERM malty, omítky a DRYFIX Produkt Označení, popis EKO EKO+ Si Ti CB DF CB P+D AKU POROTHERM TM pro tradiční zdění (tepelněizolační) POROTHERM CB malta zakládací Malty pro založení 1. vrstvy broušených cihel (strana 18) POROTHERM CB malta pro zdění broušených cihel CB ZDARMA * POROTHERM Ti malta PUR pěna (strana 18) pro zdění broušených cihel Ti ZDARMA * POROTHERM DRYFIX pro suché zdění broušených cihel CB DF ZDARMA * POROTHERM TO omítka Zdění i za mrazu Omítky (strana 18) pro ruční omítání (tepelněizolační) POROTHERM SO omítka pro strojní omítání (tepelněizolační) POROTHERM UNIVERSAL pro ruční omítání v interiéru i exteriéru * PUR pěna DRYFIX a malty pro zdění broušených cihel POROTHERM jsou zdarma, resp. jsou součástí dodávky cihel 21

22 Způsoby zdění Zdění z broušených cihel jednoduché a rychlé Systém DRYFIX umožňuje pevné spojení řady broušených cihel POROTHERM CB DF pomocí PUR-pěny. POROTHERM DRYFIX.SYSTEM je kdykoli připraven k okamžitému použití. Významná je úspora pracovní doby až o 50 % oproti tradičnímu zdění, snadná manipulace s jednosložkovou pěnou DRYFIX a maximální tepelná ochrana díky odstranění tepelných mostů v ložných spárách. Čisté staveniště, jednoduchá logistika, rychlé a jednoduché zdění zaručují hospodárné práce v jakémkoli ročním období. Zdění na jednosložkovou pěnu DRYFIX je možné i za mrazu až do -5 C. Zdění na pěnu Zdění na pěnu DRYFIX Pro nanesení pěny DRYFIX se používá pistole. Na vyrovnanou vrstvu cihel se nanesou dva pásy pěny o průměru cca 3 cm ve vzdálenosti 5 cm od okrajů zdi. Při tloušťce zdi 80 nebo 115 mm se nanáší pouze jeden pás pěny uprostřed cihly. Pěna DRYFIX je součástí dodávky broušených cihel POROTHERM CB DF. Nanášení pěny DRYFIX pistolí na ložnou plochu broušených cihel ve dvou pásech. 22

23 Postavte si dům Stavíme dům Nanášení malty nanášecím válcem na ložnou plochu broušených cihel. Zdění na tenkou maltu Zdění na tenkou maltu K nanášení malty pro tenké spáry se používá nanášecí válec. Rovnoměrným pohybem válce se malta dostává na ložnou plochu cihel. Do takto nanesené tenké vrstvy malty se pokládá následující vrstva cihel. Malta pro zdění broušených cihel (POROTHERM CB malta) je součástí dodávky broušených cihel POROTHERM CB. Tradiční zdění Tradiční zdění Malty pro tradiční způsoby zdění (např. tepelněizolační malta POROTHERM TM) se na ložné spáry cihel nanáší zednickou lžící ve stejné šířce jako je tloušťka stěny tzn. až k oběma lícům stěny. Zdicí malta musí mít takovou konzistenci, aby nezatékala do svislých otvorů v cihlách! Tloušťka ložné spáry je 12 mm. Malta POROTHERM TM se objednává samostatně (není součástí dodávky cihel). zdění z broušených cihel je až o 50 % rychlejší než běžné? můžete zdít i za mrazu? Tradiční nanášení malty zednickou lžicí na ložnou plochu cihel. 23

24 Vybrali jste si dům, ale jak ho postavit? Zorientovali jste se v nabídce? Už víte čemu dáte přednost? Vyšším nákladům na topení a nižší investici do zateplení? Nebo právě naopak? Vy a Váš projekt jste jedineční. Rozhodnete se jistě tak, jak to dovolují rodinné finance, ale v úvahu vezmete i celou řadu dalších aspektů. Celá řada stavebníků zvládne hrubou stavbu svépomocí, jiní svěří realizaci svého snu profesionálům. Sen každopádně může být uskutečněn velmi rychle a to je určitě povzbuzující. Projděme si hrubou stavbu krok za krokem. K tomu nám postačí jen 5 dní! 24

25 Postavte si dům Stavíme dům Dům za dnů Hrubá stavba za 5 dnů jen s broušenými cihlami POROTHERM CB Jednou z hlavních výhod broušených cihel POROTHERM je rychlost zdění. Úspora času je až 50 % oproti zdění na klasickou maltu. Na rodinném domě, který Vám představíme, jsme mohli vztyčit glajchu (glajcha = stuhami ozdobená zelená větev, která znamená postavení stavby do úrovně pod střechu) již za pět dnů. Jak se to dá zvládnout? O své zkušenosti se s námi podělila stavební parta pod vedením zednického mistra Michala Kubeše, která systém broušených cihel POROTHERM CB vyzkoušela na stavbě. Broušené cihly POROTHERM CB Systém broušených cihel POROTHERM CB představuje velmi efektivní a moderní technologii zdění cihel. Broušené cihly POROTHERM CB jsou cihly s broušenými ložnými plochami, což umožňuje jejich zdění na tzv. maltu pro tenké spáry (POROTHERM CB maltu) nebo tzv. suché zdění na PUR pěnu (POROTHERM DRYFIX.SYSTEM). Zdění z broušených cihel přináší na stavbu množství výhod: přesná výška cihel = přesné a jednoduché zdění rychlé zdění = úspora času až 30 % (pro DRYFIX.SYSTEM až 50 %) malá spotřeba zdicí malty = úspora až 90 % při suchém zdění s POROTHERM DRYFIX je možné zdít i za mrazu (do -5 C) minimální stavební vlhkost ve zdivu = záruka tepelněizolačních parametrů (vlhkost výrazně zhoršuje tepelněizolační vlastnosti zdiva) méně zdicí malty = úspora místa na stavbě POROTHERM CB = kvalitní hrubá stavba 25

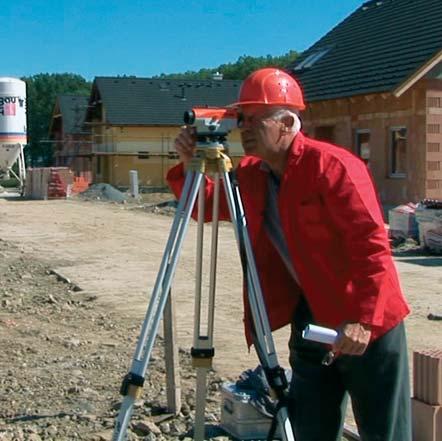

26 1. Založení první vrstvy cihel První den jsme zaměřili základovou desku a položili první vrstvu cihel obvodových a vnitřních nosných stěn. První vrstva broušených cihel POROTHERM CB se zdí na zakládací maltu (POROTHERM CB malta zakládací). Protože jsme se rozhodli systém broušených cihel POROTHERM CB použít na stavbě vůbec poprvé, přivítali jsme pomoc společnosti Wienerberger. V dohodnutém termínu se na naši stavbu dostavil stavební technik společnosti Wienerberger, který nám bezplatně pomohl se založením stavby. Zároveň nás seznámil i s dalšími fázemi zdění z broušených cihel, abychom mohli v dalším zdění pokračovat již zcela samostatně. Komentář Michala Kubeše: Pro snadné založení první vrstvy broušených cihel jsme využili tzv. zakládací soupravu, kterou jsme si pro tuto naši první zkušenost s broušenými cihlami zapůjčili v jedné z doporučených půjčoven ( Zaměřování základové desky Založení první vrstvy cihel 26

27 Postavte si dům Stavíme dům Druhý den práce bylo vyzděno 90 % prvního podlaží 2. Zdění na maltu pro tenké spáry Druhý den se zdění rozběhlo plnou rychlostí. Počínaje druhou vrstvou se broušené cihly POROTHERM CB zdí na maltu pro tenké spáry POROTHERM CB (příp. lze využít tzv. suché zdění POROTHERM DRYFIX.SYSTEM). Pro nanášení malty jsme používali nanášecí válec. Zkušenosti mistra Michala Kubeše: Nanášecí válec jsme na této stavbě (stejně jako zakládací soupravu) měli zapůjčený. Následně jsme si válec i soupravu pořídili vlastní, protože od té doby jednoznačně dáváme přednost zdění z broušených cihel. Od tohoto momentu se v plné míře projevila rychlost, přesnost a jednoduchost systému broušených cihel POROTHERM CB. Druhý den jsme vyzdili 10 z potřebných 11 vrstev cihel obvodové stěny a vnitřních nosných stěn. Jinými slovy: za jeden den jsme vyzdili 90 % prvního podlaží. Nanášení tenkovrstvé malty pomocí nanášecího válce 27

28 3. Třetí den jsme vyzdili poslední, 11. řadu cihel přízemí a osadili jsme překlady nad otvory v obvodové stěně. Na zhotovení nadokenních překladů jsme použili keramické překlady POROTHERM 7. Jejich velkou výhodou je, že mají výšku stejnou s výškou cihel (viz obrázek), jsou nosné ihned po zabudování a při jejich osazení není potřebné podepření. Na konci třetího dne byl náš dům připravený na montáž keramického stropu. Montáž keramických překladů Zednický mistr Michal Kubeš dodává: Na dalších stavbách rodinných domů jsme měli možnost seznámit se i s překlady pro osazení venkovních rolet nebo venkovních žaluzií POROTHERM překlady VARIO. I tyto překlady nabízejí snadné osazení a výšku shodnou s výškou cihel. překlady POROTHERM jsou nosné ihned po zabudování? Instalace keramických překladů Po třetím dni výstavby byl dům připraven na montáž keramického stropu 28

29 Postavte si dům Stavíme dům Na bednění stropů byla použita věncovka 4. Montáž keramického stropu Na základě kladečského výkresu jsme velmi rychle vyskládali stropní konstrukci z prvků stropního systému POROTHERM. Protože jsou stropní nosníky POROTHERM relativně lehké, na manipulaci s nimi nebyla potřeba žádná technika montáž stropu byla pohodlná a rychlá. Na bednění stropu (resp. věnců) jsme použili věncovku. Po vyztužení věnců nad nosnými stěnami a podepření stropních nosníků montážními podpěrami následovala betonáž stropu. Komentář Michala Kubeše: Díky možnosti individuálního vyskládání stropních nosníků (dle potřeby i jejich zdvojení), použití různých délek a případně i různých vzdáleností mezi nosníky, dokážeme vyskládat v podstatě jakýkoliv tvar stropu. To vše bez použití složité mechanizace! Vyskládání stropní konstrukce proběhlo díky nízké hmotnosti stropních nosníků POROTHERM snadno a rychle 29

30 Pátý den bylo dozděno podkroví domu 5. Dozdění podkroví (po technologické přestávce) Po technologické přestávce, která je nutná k vyzrání betonu ve stropní konstrukci, jsme pokračovali ve zdění podkrovního podlaží. Protože jsme již mohli využít zkušenosti se založením první vrstvy cihel z prvního dne, vyzdění stěn v podkroví jsme zvládli za jediný den. Malou oslavou na závěr tohoto dne bylo vztyčení glajchy. Zednický mistr Michal Kubeš: Jednoduchost, rychlost i kvalitu zdění z broušených cihel jsme si od té doby mohli potvrdit i na dalších stavbách rodinných domů. Navíc jsme se naučili používat i tzv. doplňkové cihly, které nám usnadňují práci a zároveň dokonale řeší důležité detaily jako jsou: ostění a parapety otvorů, rohy stěn a oblast soklu. doplňkové cihly pro správné řešení systémových detailů usnadní práci a šetří čas? Zdění z broušených cihel je snadné a rychlé 30

31 Postavte si dům Stavíme dům Hrubá stavba je již hotová. A za dnů A co vy? Pustíte se do toho také, když je to tak snadné? Začít stavět dům vyžaduje to nejdůležitější a tím je vaše rozhodnutí. Technologie jsou moderní a rychlé. Know-how je dostupné, ceny příznivé. Vítr fouká přímo do plachet. Pojďme do toho! 31

32 Pomůžeme Vám Pusťte se do toho! Dobrá rada není vůbec drahá Vztah společnosti Wienerberger a jejích klientů zdaleka nekončí prodejem stavebního materiálu. Celý balíček doplňkových služeb slouží k jedinému cíli. Tím je spokojenost zákazníka. Stejně jako Vy děláme vše proto, aby projekt dopadl na výbornou. Jsme přítomni při zakládání stavby, jsme na telefonu, na u, jsme s Vámi. 32

33 Postavte si dům Stavíme dům Pomoc se založením stavby Na stavbě Vám zajistíme příjezd a pomoc odborného technika specialisty na zdění. Pomůže stavebníkovi nebo realizační firmě se založením stavby z broušených cihel POROTHERM na hotové základové desce. Tuto službu v hodnotě Kč získáte od společnosti Wienerberger zcela zdarma! Jak si službu objednáte? Službu si můžete objednat velmi snadno vyplněním objednávky na internetových stránkách V rámci služby zajistí společnost Wienerberger příjezd odborného technika a jeho pětihodinovou pomoc při založení stavby. Termín příjezdu technika na stavbu bude vždy individuálně dohodnut do dvou pracovních dnů od odeslání objednávky. Podmínkou práce technika na stavbě je připravené staveniště vybavené pomůckami pro zdění z broušených cihel. Ve smluvený den návštěvy je také nutné, abyste zajistili profesionálního zedníka a pomocné pracovníky. Služba je určena individuálním stavebníkům a vztahuje se především na zakládání stavby z broušených cihel POROTHERM CB DF (technologie POROTHERM DRYFIX.SYSTEM). 33

34 Pomůžeme Vám Další služby pro stavebníky Doprava materiálu zdarma a kvalitní služby ve Vaší lokalitě Dovezeme zdarma materiál na stavbu a zajistíme kvalitní služby. Naši zástupci Vám přímo v lokalitě stavby doporučí vhodné stavebniny, spolehlivou stavební fi rmu či tu nejlepší půjčovnu stavebních pomůcek. Díky rozsáhlé síti našich oblastních zástupců jsme schopni rychle a kvalitně zajistit potřebné služby kdekoliv. Energetický štítek pro Vaši stavbu Na našich internetových stránkách si snadno, rychle a hlavně zdarma vytvoříte energetický štítek obálky budovy k Vašemu projektu (domu). Jednoduše vyplníte požadované údaje v protokolu a vzápětí si můžete vytisknout protokol i s energetickým štítkem. Výpočet nákladů na vytápění Pomocí POROmetru, který naleznete na našich stránkách, si snadno a rychle vypočítáte roční náklady na vytápění. A budete si tak moci porovnat, jaký vliv má na tyto výdaje volba zdicího materiálu pro obvodovou stěnu

35 Postavte si dům Stavíme dům Pomoc s realizací stavby Po celé ČR jsou k dispozici vybrané stavební firmy, které jsou připraveny nabídnout Vám výstavbu rodinného domu jak podle individuálního projektu dodaného investorem, tak i podle libovolného typového projektu. Typový projekt je navíc pro stavebníky v programu POROTHERM DŮM zdarma. Pomoc s dokumentací pro kolaudaci U výrobků POROTHERM jsou dokumenty ke kolaudaci vždy k dispozici. Stačí zadat výrobní kód uvedený přímo na cihlách POROTHERM a ihned získáte potřebné dokumenty (označení shody CE). společnost Wienerberger si svých zákazníků váží? Skutečně o vás stojíme, a tak vám uděláme atraktivní nabídku přímo na míru. na základě projektové dokumentace vám sestavíme optimální nákupní seznam stavebního materiálu na hrubou stavbu? když zavoláte naši zákaznickou linku , získáte konkrétní výpočet přímo pro vaši stavbu? 35

36 Wienerberger cihlářský průmysl, a. s. Plachého 388/ České Budějovice Tel.: Fax:
