1 Terminál WFMS-IP/SO2 Uživatelský manuál Terminál WFMS-IP/SO2 je postaven na univerzální platformě grafického terminálu GT 2, kterou využívají např. i terminály pro odvádění výroby, terminály pro evidenci docházky nebo terminály pro otevírání dveří.

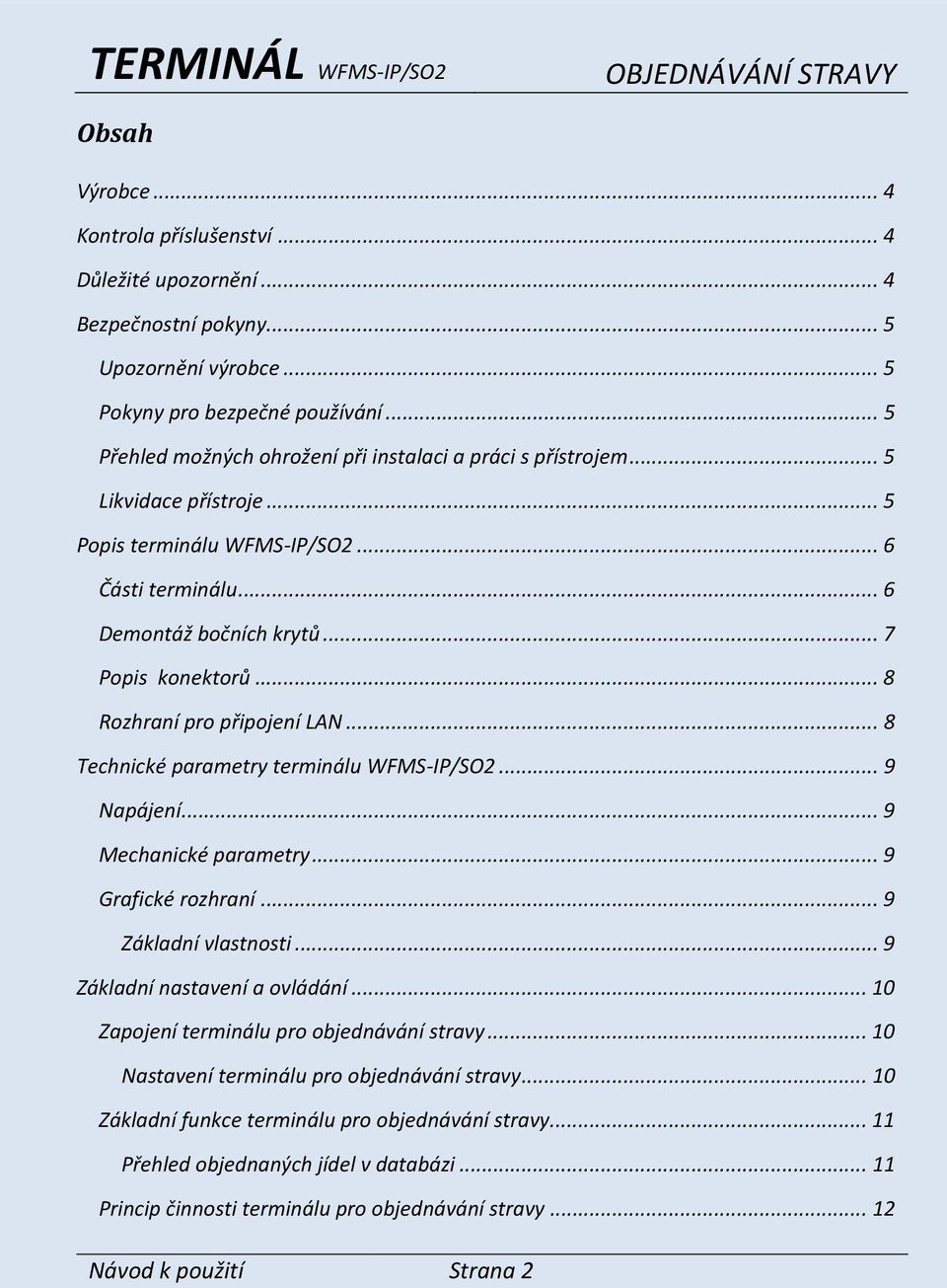

2 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Obsah Výrobce... 4 Kontrola příslušenství... 4 Důležité upozornění... 4 Bezpečnostní pokyny... 5 Upozornění výrobce... 5 Pokyny pro bezpečné používání... 5 Přehled možných ohrožení při instalaci a práci s přístrojem... 5 Likvidace přístroje... 5 Popis terminálu WFMS-IP/SO Části terminálu... 6 Demontáž bočních krytů... 7 Popis konektorů... 8 Rozhraní pro připojení LAN... 8 Technické parametry terminálu WFMS-IP/SO Napájení... 9 Mechanické parametry... 9 Grafické rozhraní... 9 Základní vlastnosti... 9 Základní nastavení a ovládání Zapojení terminálu pro objednávání stravy Nastavení terminálu pro objednávání stravy Základní funkce terminálu pro objednávání stravy Přehled objednaných jídel v databázi Princip činnosti terminálu pro objednávání stravy Návod k použití Strana 2

3 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Protokol o provedené revizi napájecího zdroje Záruční list Záruční podmínky Prohlášení o shodě - terminály řady WFMS-IP Prohlášení o shodě - adapter Minwa Manuál - adapter Minwa Strana 3 ver. 2.0

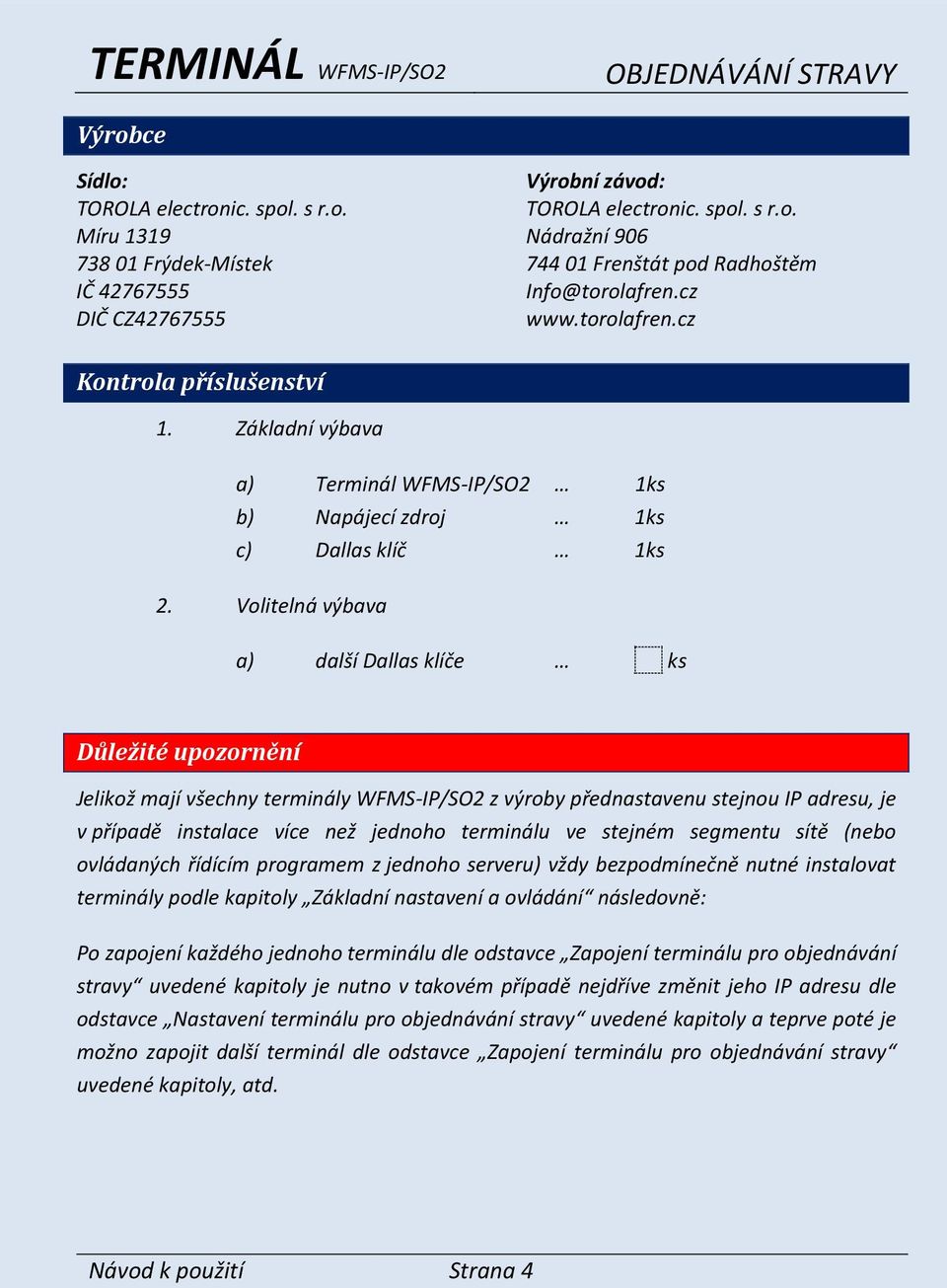

4 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Výrobce Sídlo: TOROLA electronic. spol. s r.o. Míru Frýdek-Místek IČ DIČ CZ Výrobní závod: TOROLA electronic. spol. s r.o. Nádražní Frenštát pod Radhoštěm Info@torolafren.cz Kontrola příslušenství 1. Základní výbava a) Terminál WFMS-IP/SO2 1ks b) Napájecí zdroj 1ks c) Dallas klíč 1ks 2. Volitelná výbava a) další Dallas klíče ks Důležité upozornění Jelikož mají všechny terminály WFMS-IP/SO2 z výroby přednastavenu stejnou IP adresu, je v případě instalace více než jednoho terminálu ve stejném segmentu sítě (nebo ovládaných řídícím programem z jednoho serveru) vždy bezpodmínečně nutné instalovat terminály podle kapitoly Základní nastavení a ovládání následovně: Po zapojení každého jednoho terminálu dle odstavce Zapojení terminálu pro objednávání stravy uvedené kapitoly je nutno v takovém případě nejdříve změnit jeho IP adresu dle odstavce Nastavení terminálu pro objednávání stravy uvedené kapitoly a teprve poté je možno zapojit další terminál dle odstavce Zapojení terminálu pro objednávání stravy uvedené kapitoly, atd. Návod k použití Strana 4

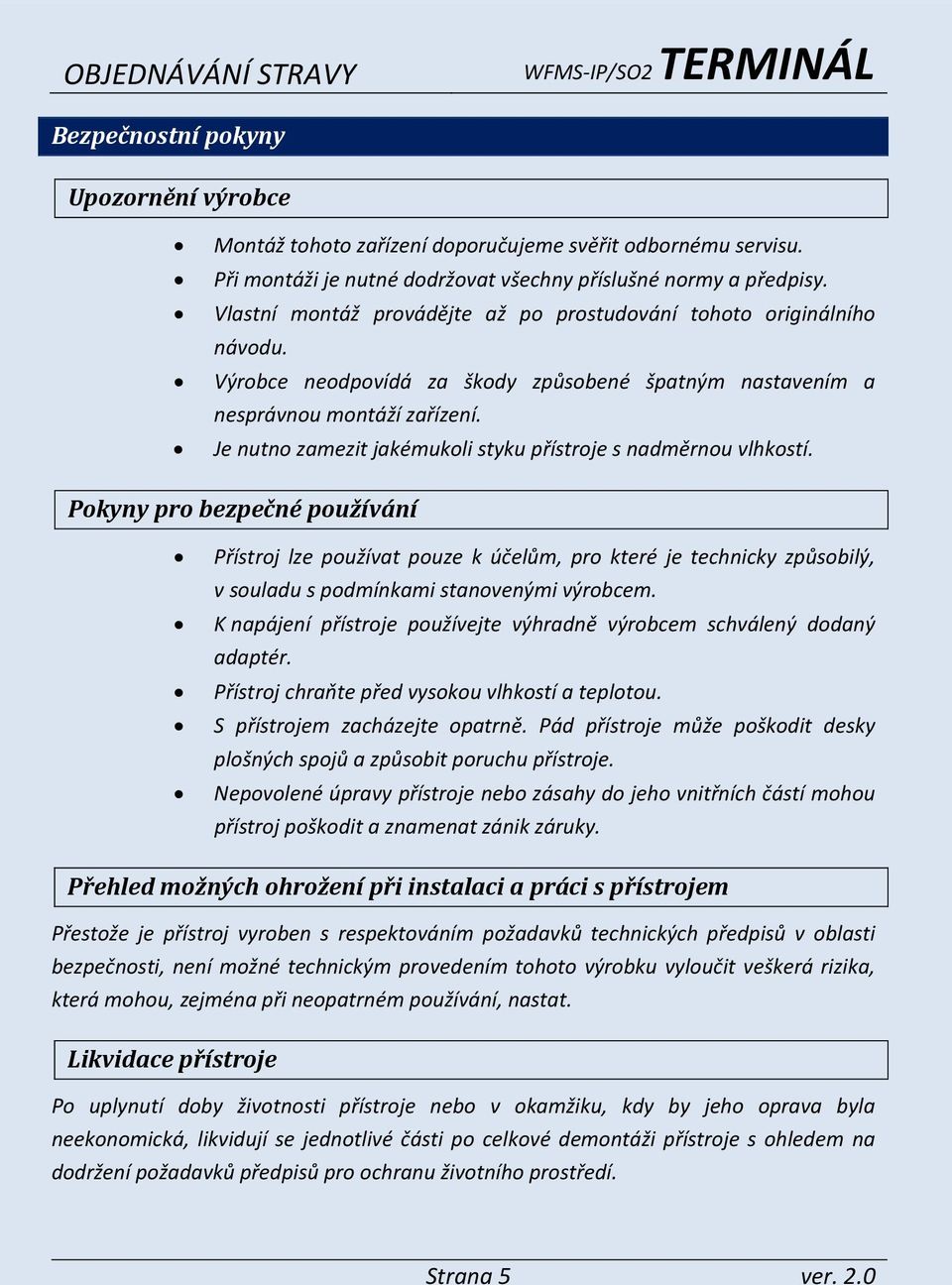

5 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Bezpečnostní pokyny Upozornění výrobce Montáž tohoto zařízení doporučujeme svěřit odbornému servisu. Při montáži je nutné dodržovat všechny příslušné normy a předpisy. Vlastní montáž provádějte až po prostudování tohoto originálního návodu. Výrobce neodpovídá za škody způsobené špatným nastavením a nesprávnou montáží zařízení. Je nutno zamezit jakémukoli styku přístroje s nadměrnou vlhkostí. Pokyny pro bezpečné používání Přístroj lze používat pouze k účelům, pro které je technicky způsobilý, v souladu s podmínkami stanovenými výrobcem. K napájení přístroje používejte výhradně výrobcem schválený dodaný adaptér. Přístroj chraňte před vysokou vlhkostí a teplotou. S přístrojem zacházejte opatrně. Pád přístroje může poškodit desky plošných spojů a způsobit poruchu přístroje. Nepovolené úpravy přístroje nebo zásahy do jeho vnitřních částí mohou přístroj poškodit a znamenat zánik záruky. Přehled možných ohrožení při instalaci a práci s přístrojem Přestože je přístroj vyroben s respektováním požadavků technických předpisů v oblasti bezpečnosti, není možné technickým provedením tohoto výrobku vyloučit veškerá rizika, která mohou, zejména při neopatrném používání, nastat. Likvidace přístroje Po uplynutí doby životnosti přístroje nebo v okamžiku, kdy by jeho oprava byla neekonomická, likvidují se jednotlivé části po celkové demontáži přístroje s ohledem na dodržení požadavků předpisů pro ochranu životního prostředí. Strana 5 ver. 2.0

6 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Popis terminálu WFMS-IP/SO2 Terminál WFMS-IP/SO2 slouží pro individuální objednávání stravy jednotlivými zaměstnanci. Je určen pro přímou volbu čísla jídla z menu o nejvýše 5 jídlech. Při větším počtu jídel v menu je toto řešitelné programově a volba vyšších čísel je pak nepřímá. Terminál je možno řídit prostřednictvím sítě LAN z nadřízeného informačního systému. Části terminálu Uvedený systém se skládá z následujících částí: 1. grafický displej 2. klávesnice s numerickými a nenumerickými tlačítky 3. integrovaná čtečka DALLAS čipů 4. rozhraní pro připojení LAN sítě 5. rozhraní pro připojení dodávaného napájecího zdroje Grafický displej Rozhraní pro LAN síť Dallas čtečka Rozhraní pro napájecí zdroj Klávesnice Návod k použití Strana 6

7 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Demontáž bočních krytů Jemným zapáčením pomocí plochého šroubováku odstraňte zajišťovací pojistky ve spodní části obou bočních krytů (viz obr. dole). Jednou rukou jemně stlačte pojistnou klapku a druhou rukou zvednutím nahoru odstraňte každý boční kryt. Pojistná klapka Zajišťovací pojistka Strana 7 ver. 2.0

8 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Popis konektorů Připojení UTP kabelu Napájecí zdroj 6V Rozhraní pro připojení LAN Kompletní převodník Ethernet - RS232 TTL umožňuje jednoduše připojit zařízení k Ethernetu. Stačí sériovou linku připojit přes tento modul k Ethernetové síti. Díky XPortu snadno připojíte Vaše zařízení k Internetu nebo firemnímu Intranetu. TCP/IP, UDP/IP, ARP, ICMP, SNMP, TFTP, Telnet, DHCP, BOOTP, HTTP, AutoIP. Sériová linka CMOS (Asynchronní, 5V Tolerant). Podpora RS422 a RS485. Rychlost 300 Bd až Bd. Návod k použití Strana 8

9 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Technické parametry terminálu WFMS-IP/SO2 Napájení síťový adaptér odběr 230V/6V cca 250 ma Mechanické parametry rozměry hmotnost 200mm x 270mm x 48mm cca 830 g Grafické rozhraní Je tvořeno prvkem EL16032A se žlutozeleným LED podsvícením. Displej může pracovat buď ve znakovém, grafickém, nebo kombinovaném režimu. Základní vlastnosti Viditelná plocha 92x22 mm. Řadič Sitronix ST7920. Plocha v grafickém režimu 160 x 32 bodů. Znakový režim 26 x 4 znaků. Další funkce: smazání displeje návrat na výchozí pozici displej ON/OFF kurzor ON/OFF blikání znaku posun znaku posun zobrazovaného textu na displeji vertikální rolování obrazu Strana 9 ver. 2.0

10 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Základní nastavení a ovládání Zapojení terminálu pro objednávání stravy Pro zapojení terminálu WFMS-IP/SO2 je zapotřebí pouze pod levým krytem terminálu zapojit konektor RJ45 Vašeho rozvodu sítě LAN a připojit napájecí konektor od dodaného 6V zdroje. Všechna nastavení jsou pak proveditelná vzdáleně. Připojení UTP kabelu Připojení napájecího zdroje 6V Nastavení terminálu pro objednávání stravy Z výroby je v terminálu nastavena IP adresa Změna IP adresy se provádí prostřednictvím programu LANTRONIX DEVICE INSTALLER, volně stažitelného z V případě, že je nastavující počítač dle své IP adresy ve stejném segmentu sítě jako terminál, je možno nastavení IP adresy, nastavení síťové správy a dálkového přístupu provést prostřednictvím webového rozhraní. Heslo pro přístup k terminálu přes webové rozhraní je z výroby nastaveno na zas. Ostatní uživatelsky nastavitelné záležitosti, související s řídící službou terminálu pro objednávání stravy nebo s vlastním IS KARAT, se pak nastavují přímo v řídícím programu terminálu, případně přímo v IS Karat v modulu Interní agendy Docházka. Návod k použití Strana 10

11 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Základní funkce terminálu pro objednávání stravy Základní funkcí terminálu WFMS-IP/SO2 je individuální objednávání stravy jednotlivými zaměstnanci. Je určen pro přímou volbu čísla jídla z menu o nejvýše 5 jídlech. Při větším počtu jídel v menu je toto řešitelné programově a volba vyšších čísel je pak nepřímá. Terminál je možno řídit prostřednictvím sítě LAN z nadřízeného informačního systému. Přehled objednaných jídel v databázi Objednávky stravy každého zaměstnance jsou ukládány do databáze. Podle nastavení řídícího programu je v databázi evidováno např. datum a čas učinění objednávky, IP adresa terminálu, na kterém byla objednávka učiněna, identifikace zaměstnance (osobní číslo), číslo objednaného jídla z menu a den, na který byla objednávka učiněna. Strana 11 ver. 2.0

12 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Princip činnosti terminálu pro objednávání stravy Podle nastavení řídícího programu se liší i fungování terminálu pro objednávání stravy. Příkladem aplikačního řešení může být např. toto: Pracovník si nejdříve pomocí šipek vybere kalendářní týden, na který chce objednávat a poté přiloží svůj DALLAS čip ke čtečce DALLAS čipů. Řídící program v databázi zkontroluje, jestli přihlášený pracovník již má na daný týden něco objednáno a pokud ano, pak načte čísla objednaných jídel z databáze. Poté pracovník postupně prochází obrazovkami pro jednotlivé dny (pondělí pátek), kdy se mu zobrazuje číslo již případně objednaného jídla, nebo číslo 0 značící, že na daný den zatím nemá nic objednáno. Při zobrazení každého dne si pak pracovník stiskem některého z numerických tlačítek 1 5 vybere jídlo z jídelního menu nebo se může šipkou posunout na další den. Změnu své volby provede zvolením dne pomocí šipek a poté stiskem některého z numerických tlačítek 1 5. Zrušení objednaného jídla na konkrétní den provede pracovník zvolením dne pomocí šipek a poté stiskem numerického tlačítka 0. Tlačítko C slouží pro návrat o krok zpět. Po výběru jídla na poslední den ve vybraném týdnu se zobrazí souhrnný přehled objednaných jídel na celý kalendářní týden a pracovník jej buďto stiskem potvrzovacího tlačítka potvrdí, čímž se zapíše/změní objednávka do databáze, nebo stiskem tlačítka C všechny změny nebo nové objednávky, které od přiložení DALLAS čipu udělal, zruší. Návod k použití Strana 12

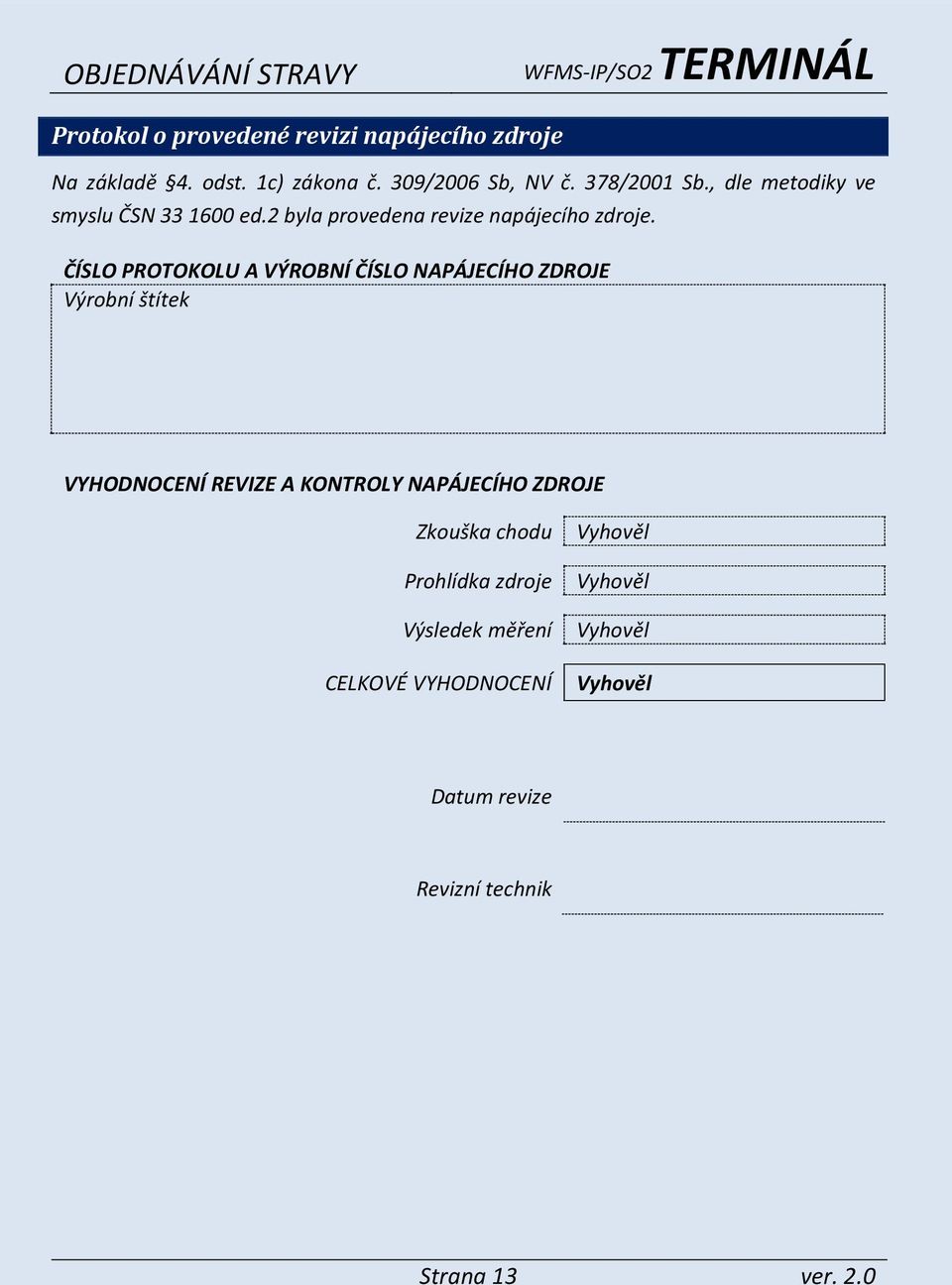

13 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Protokol o provedené revizi napájecího zdroje Na základě 4. odst. 1c) zákona č. 309/2006 Sb, NV č. 378/2001 Sb., dle metodiky ve smyslu ČSN ed.2 byla provedena revize napájecího zdroje. ČÍSLO PROTOKOLU A VÝROBNÍ ČÍSLO NAPÁJECÍHO ZDROJE Výrobní štítek VYHODNOCENÍ REVIZE A KONTROLY NAPÁJECÍHO ZDROJE Zkouška chodu Prohlídka zdroje Výsledek měření CELKOVÉ VYHODNOCENÍ Vyhověl Vyhověl Vyhověl Vyhověl Datum revize Revizní technik Strana 13 ver. 2.0

14 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Záruční list TERMINÁL WFMS-IP/SO2 Výrobní štítek PRODEJCE Datum prodeje Název Adresa IČ Razítko a podpis prodejce ZÁZNAMY O UPLATNĚNÍ ZÁRUKY Důvod reklamace 1 Číslo reklamace Výsledek Datum a podpis prodejce Návod k použití Strana 14

15 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Záruční podmínky 1. Záruka se řídí dle zákona 89/2012 Sb., občanský zákoník, záruční doba začíná běžet dnem převzetí zboží a je sjednaná na dobu 24 měsíců. 2. Kupující je povinen při převzetí zboží prohlédnout a o případných vadách bez zbytečného odkladu informovat prodávajícího. 3. Při reklamaci má kupující právo na bezplatné odstranění vady, jestliže je věc neopravitelná, může kupující požadovat slevu z ceny nebo výměnu zboží. Při výměně zboží za jiné začíná běžet nová záruční doba. 4. Záruční doba se prodlužuje o dobu, po kterou byl výrobek v záruční opravě. 5. V případě reklamace je kupující povinen doložit záruční list a popis závady. 6. Uživatel je povinen provozovat zařízení v souladu s podmínkami uvedenými v uživatelském manuálu. 7. Záruka se nevztahuje na: mechanické poškození vzniklé pádem, nárazem, úderem nebo poškozením při přepravě poškození výrobků neodvratnou událostí (živelná pohroma, blesk, požár, voda atd.), nebo tzv. vyšší mocí závady zaviněné nesprávným nastavením a montáží zařízení, manipulací neodpovídající uživatelskému manuálu vady způsobené neodborným zásahem nebo opravou zařízení osobou, která k tomu není prodejcem oprávněna 8. V případě neoprávněné reklamace budou náklady spojené s reklamací účtovány kupujícímu. 9. Při vzniku reklamace kontaktujte prodejce. Strana 15 ver. 2.0

16 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Prohlášení o shodě - terminály řady WFMS-IP Návod k použití Strana 16

17 OBJEDNÁVÁNÍ STRAVY WFMS-IP/SO2 TERMINÁL Prohlášení o shodě - adapter Minwa Strana 17 ver. 2.0

18 TERMINÁL WFMS-IP/SO2 OBJEDNÁVÁNÍ STRAVY Manuál - adapter Minwa 2013 TOROLA electronic, spol. s r.o. Návod k použití Strana 18
