Uživatelská příručka pro program

Transkript

1 NEWARE Uživatelský manuál Uživatelská příručka pro program ve spojení se zabezpečovacím systémem strana 1

2 Uživatelský manuál NEWARE strana 2

3 NEWARE Uživatelský manuál Vaše zabezpečovací ústředna DIGIPLEX 96 patří k nejmodernějším systémům v oblasti zabezpečovací techniky. Ve spojení s uživatelským programem NEWARE umožňuje jednoduché a přehledné ovládání celého systému. Velice snadno lze programovat uživatelské kódy, nastavovat jejich oprávnění ovládat systém, prohlížet historii událostí a přehledně monitorovat stav celé instalace ON-line. V rozsáhlých instalacích s větším počtem uživatelů je program NEWARE dokonce nezbytnou pomůckou pro spravování a údržbu. Na následujících stránkách uživatelského manuálu k tomuto programu jsou popsány základní operace. Spuštění programu a jeho autorizaci provede Vaše instalační firma. Program je nepřenosný a komunikuje pouze s Vaší zabezpečovací ústřednou DIGIPLEX 96. Instalační firma nastaví komunikační port a rychlost přenosu dat. Program je kompletně český a orientace v jeho prostředí je rychlá a intuitivní. OBSAH 1.0 Požadavky na PC Vstup do programu Výběr práce s programem Zadání kódu Registrace a autorizace NEWARE Okno registrace Stránka www Autorizace NEWARE GRAFICA Plán místnosti Speciální událost Melodie Logo Nahrání dat do klávesnice GRAFICA Údaje instalace Popis programu Základní okno programu rychlý start Lišta Akce Lišta Uživatel Lišta Přístup Lišta Událost Skupina událostí Filtr událostí Filtrování dle času Lišta Monitorování Lišta Ostatní Lišta Komunikace, Jazyk, Tisk 11 NEWARE - Demo verze EZS + ACCESS pouze pro 5 uživatelů ústředny Volně dostupná verze programu, která je omezená na 5 uživatelských kódů v systému DIGIPLEX. Pouze prvních 5 uživatelů zabezpečovací ústředny je možné zobrazovat a programovat. Ostatní funkce jsou plně zachovány bez omezení, jak pro část EZS, tak pro část access. Tato demo verze programu slouží pro vyzkoušení a otestování. NEWARE - zabezpečení Placená verze programu, kterou je potřeba registrovat. V této variantě programu je plně funkční nastavování a programování všech kódů pro zabezpečovací část DIGIPLEXu. V systému je možné monitorovat stav ON-line, ovládat podsystémy a prohlížet historii. NEWARE zabezpečení + přístup Placená verze programu, kterou je potřeba registrovat. V této variantě programu je plně funkční část EZS i část pro přístup. Všechny vlastnosti popsané u verze EZS jsou plně funkční a navíc lze programovat a nastavovat vlastnosti přístupu. Čeština Po instalaci programu je potřeba spustit přiložený instalační program s českou nadstavbou. Nahrání češtiny se provede automaticky, je ale potřeba program do češtiny přepnout. Výběr jazyka se provede po vstupu do programu obrázek v oddíle 4. V horní liště bude místo nápisu Jazyk nápis Language. Po otevření rolety Language klepněte na Czech Variant plus. Po tomto kroku bude NEWARE v češtině. Tento manuál je tvořen pro NEWARE s češtinou verze 2.20 Variant plus. strana 3

4 Uživatelský manuál 1.0 Požadavky na PC minimalní doporučené Operační systém 98 98, 2000, ME, XP Procesor Pentium 500 Pentium 800 RAM 256MB 512MB Monitor VGA Super VGA HD 10GB 40GB CD-ROM nutný pro instalaci COM Pro připojení I306 je potřeby port COM nebo USB s redukcí na COM. NEWARE Na PC které nesplňuje alespoň minimální požadavky uvedené v tabulce nelze zaručit funkci programu NEWARE Pozor velice častá je kolize programu s jiným softwarovým produktem. Pokud Vám v PC běží jiné ovládací programy například pro kamery, telefonní ústředny, jiné zabezpečovací ústředny nebo docházku je možné, že program NEWARE nebude pracovat správně. (Například se neudrží spojení přes I306 nebo se vůbec nenaváže). V tomto případě je potřeba všechny programy zavřít a případně i restartovat PC. 2.0 Vstup do programu 2.1 Výběr práce s programem Spusťte program NEWARE. Jako první krok je potřeba zvolit způsob práce ON-line nebo OFF-line. Práce ON-line Digiplex 96 a PC musí být propojeny přes I306. Po zvolení této možnosti je navázána komunikace ONline s ústřednou. Uživatel dle svých práv a přístupů 1 může přímo měnit uživatelské kódy, měnit uživatelská nastavení a sledovat stav ústředny. Práce OFF-line Spojení s ústřednou se nenaváže. Uživatel může dle 2 svých práv prohlížet poslední nastavení ústředny a 1 záznamy. V případě změn lze kdykoliv navázat s ústřednou spojení i po vstupu do programu. Nastavení komunikace Nastavení může provádět pouze poučená osoba. Vyberte COM PC do kterého je připojen I306 a 2 vyberte komunikační rychlost která je nastavena 3 v DIGIPLEXU 96 pro komunikaci přes I306. Je možné, že v novějších programech NEWARE výběr rychlosti nebude a toto nastavení provede program automaticky dle nastavení v ústředně. 3 Registrace NEWARE Slouží pro registraci NEWARE, kterou provedete přímo u výrobce PARADOX v Kanadě. Tato 4 registrace probíhá po internetu a potřebujete znát 4 sériové číslo ústředny DIGIPLEX a sériové číslo programu NEWARE. Postup je rozepsán v následujících krocích. 2.2 Zadání kódu Zadejte kód pro vstup do programu Pro vstup do programu zadává uživatel ten samý kód jako pro ovládání ústředny. Přístup do podsystémů a oprávnění master nastavovat ostatní uživatelské kódy jsou shodná s nastavením kódu v ústředně. Při práci OFF-line Jsou platné kódy, které má NEWARE uložen ve své databázi uživatelů. Pokud ještě nedošlo ke spojení s ústřednou je v programu uložen hlavní Master kód 1234, který může vše a má přístup všude. Pokud již došlo ke spojení s ústřednou a k změně kódů používejte tu hodnotu kódu, která byla při posledním spojení uložena v NEWARE. Při práci ON-line Jsou platné kódy, které má uložena v paměti ústředna. Při spojení dojde k porovnání zadaného kódu s kódy v ústředně. strana 4

5 NEWARE 3.0 Registrace a autorizace NEWARE Uživatelský manuál 3.1. Okno registrace Pokud již máte z PARADOXU číslo registrace zatrhněte první volbu Autorizace NEWARE a pokračujte oknem číslo 3. Autorizace. Pokud si přejete registrovat NEWARE internetem zatrhněte druhou možnost Registrace ON-line na www a pokračujte oknem číslo 2. Při registraci faxem zvolte třetí možnost, vyplňte formulář, vytiskněte a zafaxujte na uvedené číslo Pokud si přejete spustit NEWARE pouze jako demo zvolte poslední čtvrtou možnost Stránka www Dle verze prohlížeče www budete muset asi nejdříve navázat spojení se sítí internet a teprve potom v předchozím okně klepnout na Další - autorizaci přes www. Program Vás automaticky odkáže na registrační formulář. V tomto formuláři vyplňte minimálně nezbytné informace - 8 čísel sériového kódu DIGIPLEXU - 16 čísel sériového kódu NEWARE - kontaktní jméno - Váš pro zaslání registračního kódu. Všechny ostatní údaje jsou nepovinné Autorizace NEWARE dle SN čísel DIGIPLEXU, NEWARE a registračního kódu z Kanady. Po obdržení vašeho registračního čísla z PARADOXU nejpozději do dvou pracovních dnů, vstupte do tohoto okna a vyplňte požadované údaje. - 8 čísel sériového kódu DIGIPLEXU - 16 čísel sériového kódu NEWARE - registrační kód Po tomto kroku je Váš NEWARE registrován a dle zakoupené verze EZS nebo EZS + acc je program plně funkční. strana 5

6 Uživatelský manuál 4.0 Popis programu NEWARE 4.1 Základní okno programu rychlý start V dalším podrobném popisu se budeme věnovat převážně liště, která je zvýrazněna černým obdélníkem pomocí této lišty lze program plně ovládat. Ikony na ovládacím panelu označené černou elipsou jsou pouze některé důležité funkce z nabídky v obdélníku zobrazené přímo. Podrobný popis ikon bude při vysvětlování nabídek z lišty v obdélníku. Na spodním obrázku je přehled pro uživatele, který potřebuje pouze lehké seznámení pro rychlý start. V některých jiných oknech jsou přímo nad tabulkou zobrazeny ikony. Popis těchto ikon je rovněž součástí popisu lišty v obdélníku. Všechny ikony jsou součástí této nabídky. Zavření programu Přehled uživatelských kódů / Programování uživatelských kódů Programování skupiny dveří pro přístup Zadání času a času automatického zapnutí Popis na klávesnicích Aktuální události pro přístup se ON-line zobrazují události systému. Ukládání události systému lze nahrávat a ukládat události systému Hledání události události lze třídit dle Vašich kritérií. Monitorování systému Programování klávesnice GRAFICA Tisk nastavení ústředny Navázání spojení s ústřednou 4.2 Lišta Akce Kompletní program ústředny se nahraje do programu NEWARE Kompletní program z NEWARE se nahraje do ústředny NEWARE běží na pozadí a lze jej vyvolat stiskem modrého trojúhelníku vedle času PC vpravo dole na monitoru. V případě poplachu NEWARE na tuto skutečnost okamžitě upozorní na monitoru. Zobrazí se okno pro vstup do programu a Vy se můžete zadáním jiného platného kódu přihlásit jako jiný uživatel. Nastavení NEWARE lze zálohovat a poté uschovat na bezpečné místo. Tato záloha slouží pro obnovu dat v případě havárie PC. Zálohování dat vytvoření zálohy vyberte co bude zálohováno, kam se má zálohovat a jak se bude záloha jmenovat. Obnova dat obnova dat ze zálohy vyberte co bude obnoveno a kde je soubor umístěn. strana 6

7 NEWARE 4.3 Lišta - Uživatel Uživatelský manuál Zobrazí se jednoduchý seznam uživatelských kódů. Hledání zadaného textu - ikona lupa Do příslušného sloupce zadejte text / číslo, které potřebujete najít. Pokud necháte kurzor na ikoně je zobrazena její funkce. Ve spodní části obrazovky se zobrazí jednoduchý seznam z předcházejícího popisu. Mezi kódy se přepíná poklepáním na příslušný kód v tomto seznamu. V prostřední části obrazovky se zobrazí nastavení a práva kódu. Jednotlivé položky nastavení kódů jsou popsány v uživatelském manuálu k systému DIGIPLEX. Do tabulky zadejte číslo nového uživatele, vyplňte požadované informace o uživateli, zvolte zda práva a nastavení budou zkopírována od někoho jiného. Kliknutím na popis uživatelů nastavíte, jakým způsobem bude jméno a příjmení uživatele zobrazeno na LCD klávesnici. Je možné vybrat z přednastavený vzorů, nebo nastavit vlastní zobrazení. Po potvrzení dojde ke smazání označeného uživatele. Uživatel se označí / vybere kliknutím na jeho číslo. Nastavení vybraného uživatele je zkopírováno a je možné je vložit jinému uživateli. Zkopírované nastavení je vloženo označenému uživateli. Zobrazí všechny uživatele, které může kód přihlášený do NEWARE vidět. Kliknutím na uživatele se vybere uživatel a stisknutím SHIFT a kliknutím na jiného uživatele se vybere skupina uživatelů. Tuto skupinu lze vytisknout. Po příkazu tisk se zobrazí náhled, který je možné prohlížet a po dalším stisku ikony tiskárny dojde o otevření okna tisku Windows. Pokud místo tiskárny zvolíte ikonu diskety dojde k uložení náhledu s příponou.qrf. Dojde k uložení kódů s popisem. Při zadávání jména zadejte i příponu souboru txt. Pouze v tomto případě může být soubor přímo zobrazen po poklepání. Příklad pokus.txt. Uložení je ale poměrně nepřehledné a proto je nedoporučujeme. 4.4 Lišta - Přístup Pro nadstavbu přístupu je potřeba definovat skupiny dveří. Uživatel má přístup do vybrané skupiny dveří a v tomto výběru definujete jaké dveře do skupiny patří. Pokud rozlišujete u uživatelů přístup ve svátek a v pracovní dem musíte zde nadefinovat v které dny v roce je svátek. Modrý čtverec znamená svátek. Pro nadstavbu přístupu je potřeba definovat skupinu času. Uživatel má přístup pouze v určitý čas a v tomto výběru stanovujete časový interval, kdy je kód platný. Lze zadávat dva intervaly pro jednu skupinu času. Zelené pole znázorňuje možnost přístupu. Zadejte dny v týdnu, kdy tento interval platí a zvolte zda je přístup i ve svátky definované v předcházejícím popisu. Vyberte dveře, které mají povoleno trvalé otevření a zadejte čas po který budou dveře otevřeny a umožní vstup bez karty nebo kódu. V tomto okně lze načíst do paměti čísla karet a potom je přiřazovat konkrétním uživatelům. Postup načtení a přiřazení karet je uveden v popisu. strana 7

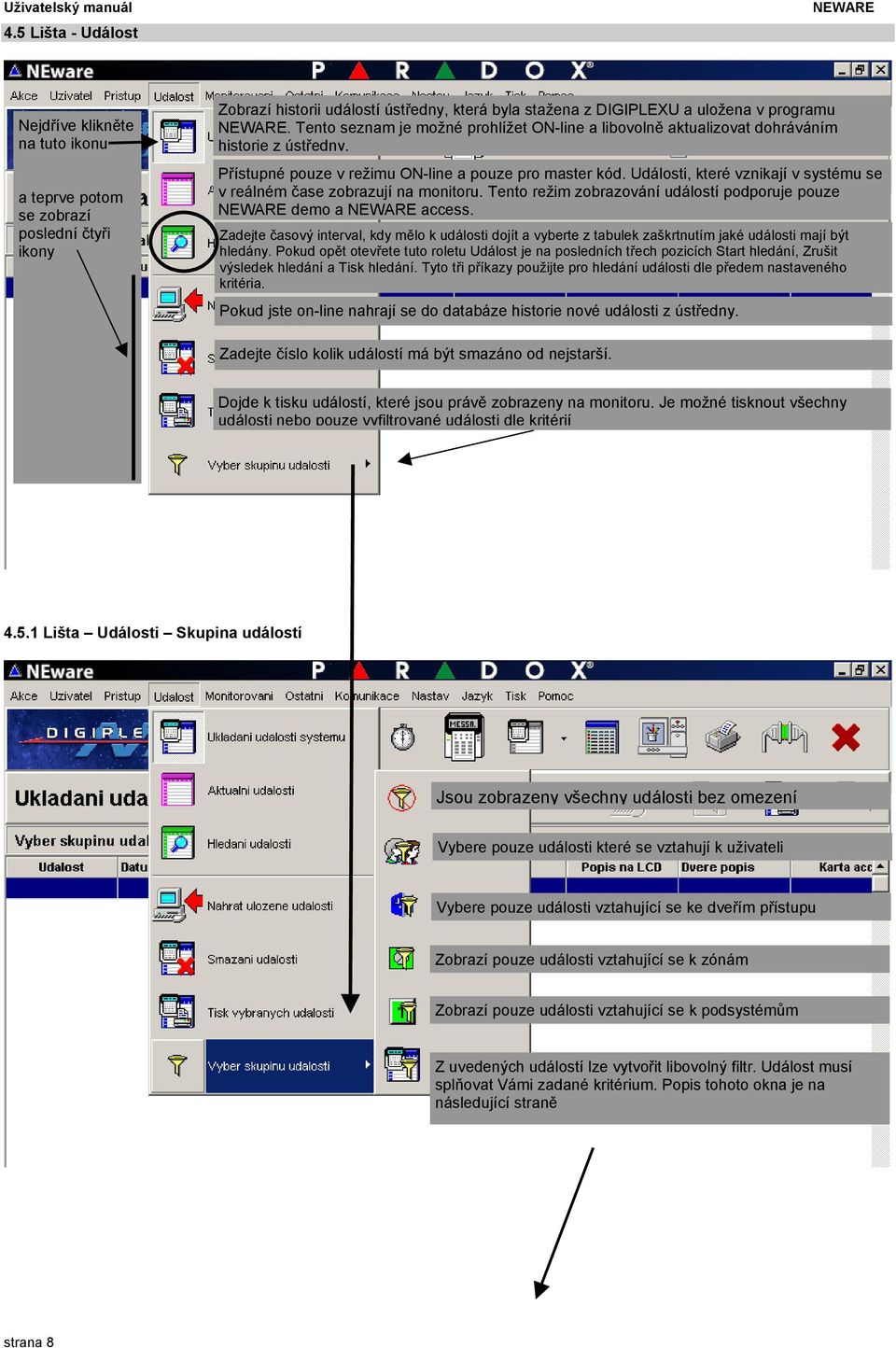

8 Uživatelský manuál 4.5 Lišta - Událost NEWARE Nejdříve klikněte na tuto ikonu a teprve potom se zobrazí poslední čtyři ikony Zobrazí historii událostí ústředny, která byla stažena z DIGIPLEXU a uložena v programu NEWARE. Tento seznam je možné prohlížet ON-line a libovolně aktualizovat dohráváním historie z ústředny. Přístupné pouze v režimu ON-line a pouze pro master kód. Události, které vznikají v systému se v reálném čase zobrazují na monitoru. Tento režim zobrazování událostí podporuje pouze NEWARE demo a NEWARE access. Zadejte časový interval, kdy mělo k události dojít a vyberte z tabulek zaškrtnutím jaké události mají být hledány. Pokud opět otevřete tuto roletu Událost je na posledních třech pozicích Start hledání, Zrušit výsledek hledání a Tisk hledání. Tyto tři příkazy použijte pro hledání události dle předem nastaveného kritéria. Pokud jste on-line nahrají se do databáze historie nové události z ústředny. Zadejte číslo kolik událostí má být smazáno od nejstarší. Dojde k tisku událostí, které jsou právě zobrazeny na monitoru. Je možné tisknout všechny události nebo pouze vyfiltrované události dle kritérií Lišta Události Skupina událostí Jsou zobrazeny všechny události bez omezení Vybere pouze události které se vztahují k uživateli Vybere pouze události vztahující se ke dveřím přístupu Zobrazí pouze události vztahující se k zónám Zobrazí pouze události vztahující se k podsystémům Filtr událostí. Je možné zobrazit pouze skupinu událostí dle nabídky. Nabídka je uvedena na následujícím obrázku Z uvedených událostí lze vytvořit libovolný filtr. Událost musí splňovat Vámi zadané kritérium. Popis tohoto okna je na následující straně strana 8

9 NEWARE Uživatelský manuál Lišta Události Skupina událostí Filtr událostí V této tabulce vyberete kritéria pro filtr událostí. Událost musí splňovat všechny zaškrtnuté podmínky. Po kliknutí na POUŽÍT jsou zobrazeny události historie, které splnily uvedené podmínky. (V uvedeném příkladě jsou vybrány pouze ty události, které se vztahují k uživateli Isabelle Filtrování dle času Pokud potřebujete vyfiltrovat konkrétní událost, která se stala v určitém časovém intervalu použijte zakroužkovanou ikonu Hledání události na obrázku v oddíle 4.5. strana 9

10 Uživatelský manuál 4.6 Lišta Monitorování NEWARE Po kliknutí na červenou šipku se zobrazí roleta, která umožní ovládat zvolený podsystém. Stav a popis zón Stav a popis podsystémů 4.7 Lišta - Ostatní Nastaví čas ústředny dle času PC + pokud je povoleno automatické zapnutí podsystému v daný čas, můžete tento čas měnit. V režim popisu ukazuje tento obrázek. Uživatelský popis se v režimu on-line automaticky přenese do ústředny DIGIPLEX a do LCD klávesnic a je použit při zobrazování na klávesnicích. Tyto Vámi vytvořené popisy se také používají v NEWARE a v tiskovém výstupu. Tato možnost výrazně zjednodušuje orientaci v systému a programu. Po změně popisu je potřeba stisknout ENTER. Pouze po stisku ENTER je přepis akceptován a přenesen do ústředny. Pokud Váš systém obsahuje klávesnici GRAFICA je možné její nastavení a funkce měnit. Tomuto bodu je věnován popis v oddíle 5.0 strana 10

11 NEWARE 4.8 Lišta Komunikace, Jazyk, Tisk Uživatelský manuál Navázání / ukončení komunikace s ústřednou Vyberte jazyk Variant plus V tabulce zvolte, kterou skupinu informací o systému budete tisknout. U některých skupin je doplňkový filtr nazvaný Kritérium. Povolením tohoto kritéria lze přesně vybrat, které informace o systému budete tisknout. Stiskem tlačítka Generovat se zobrazí náhled tisku. Ikonou tiskárny dojde k tisku dokumentu. Ikonou diskety lze náhled uložit pod vaším jménem a v budoucnu otevřít níže popsaným postupem. Určete cestu a označte uložený náhled, který se otevře a je možné jej vytisknout. Dokument náhledu se vytvoří dle postupu uvedeného v předcházejícím bodě. Vyberte kterou skupinu informací o systému potřebujete vytisknout. U některých skupin můžete dále definovat okruh informací pro tisk zadáním kritéria. Kliknutím na ikonu dojde k vytvoření náhledu tisku, který si můžete prohlížet. Náhled je možné červeným křížkem zavřít a kritéria dále měnit. strana 11

12 Uživatelský manuál NEWARE 5.0 GRAFICA Pokud je na Vaši ústřednu připojena klávesnice GRAFICA je možné tuto klávesnici nastavovat a programovat v této části programu. Na klávesnici je možné vytvářet jednoduché půdorysy objektu s osazením zón. Tyto plánky podstatně zjednodušují orientaci v systému. Pokud například zapínáte systém je možné v půdorysech velice přesně a jednoduše získat přehled o otevřených zónách. Následující popis Vás seznámí s částí programu určeného pro GRAFICu. strana 12

13 NEWARE Uživatelský manuál Programování GRAFICy je členěno do následujících částí Plánek místnosti, Speciální událost, Melodie, Logo, 5.1 Plán místnosti V této části je možné vytvořit až 32 plánků. Jedná se pouze o jednoduché půdorysy, které ulehčují uživateli orientaci v objektu. Po vytvoření plánku je potřeba do něj vložit příslušné zóny. Plánek lze zobrazit, pokud jsou zóny narušeny. Uživatel si nalistuje otevřenou zónu a otevře si plán na kterém je zóna umístěna. Tento postup velice ulehčí orientaci v rozsáhlých objektech. GRAFICA může obsahovat až 32 plánků. Zóna může být umístěna pouze do jednoho plánku. Po vložení objektu do plánku je objekt ohraničen červenými čtverečky. Pouze ihned po vložení lze objekt tažením čtverečku měnit a po kliknutí pravým tlačítkem myši rotovat. Pokud kliknete myší mimo objekt zmizí červené čtverečky v rozích objektu a ten je uzamčen. S takto uzamčeným objektem již nelze nic z výše uvedených operací provádět. Je možné pouze objekt označit pomocí ikony s přerušovaným čtvercem (1) a potom smazat. Rotace vloženého objektu Překlopení vloženého objektu Nástroje a geometrické tvary použitelné pro kreslení. Možnost označit již zakotvený objekt a smazat jej. Pokud Vám mazání nejde klikněte na symbol šipky a potom opět na tento symbol. Zde se automaticky zobrazí Váš plánek přibližně ve velikosti 1:1. Vkládání textu. Lze volit styl a výšku písma. Plocha pro kreslení Vložení objektu. Po najetí šipkou na ikonu se napíše co daný obrázek má znázorňovat. Po vložení na kreslící plochu lze u objektu upravit velikost a rotaci. Po kliknutí pravým tlačítkem myši dojde k zakotvení. Vložení zóny. Zobrazí se seznam zón z kterých je možno vybírat. Zónu do plánku umístíte uchycením a tažením. Zóna může být použita pouze v jednom plánku. Pokud kliknete na ikonu diskety vlevo nahoře dojde k uložení plánku do tohoto prostoru. Posuvníkem vpravo listujete plány a šipkou můžete vybraný plán vložit do kreslící plochy. Pokud potřebujete založit nový plánek nalistujte zde jeho pořadové číslo a klikněte na šipku. Po úpravě klikněte na disketu pro uložení. strana 13

14 Uživatelský manuál NEWARE 5.2 Speciální událost Pro některé významné události je možné na GRAFICe nastavit v režimu Spaciální události vzhled a nápisy na LCD. Tyto nápisy se zobrazí na grafice ve zvolený den a při stisku tlačítka s popisem Tony zahraje vybranou melodii. Při práci s GRAFICou se LCD přepne do běžného režimu a po chvíli klidu se opět zobrazí Speciální událost. Editace vlastního obrázku, nebo úprava přednastavených obrázků pro speciální událost. Zde se automaticky zobrazí Váš obrázek přibližně ve velikosti 1:1. Nástroje a geometrické tvary použitelné pro kreslení. Po nastavení požadovaného vzhledu musíte zaškrtnout, že událost je aktivní a přehrát ji do GRAFICy. Náhled konečného zobrazení na LCD včetně popisů Databáze předdefinovaných obrázků. Listuje se posuvníkem a vložení se provede červenou šipkou. 5.3 Melodie U uvedených akcí systému lze vybrat libovolnou melodii dle nabídky. Melodii lze přiřazovat pro události Příchodové zpoždění, Odchodové zpoždění, Poplach a Požární poplach. 5.4 Logo Pomocí nástrojů lze vytvořit LOGO dle představ zákazníka a možností GRAFICy. Zde můžete nastavit, jak bude vypadat logo v horní části LCD. Logo se zobrazuje pouze v klidovém stavu klávesnice a pro editaci je možné použít pouze zde znázorněnou plochu. strana 14

15 NEWARE 5.5 Nahrání dat do klávesnice GRAFICA Na všech čtyřech stránkách pro programování GRAFICy jsou ikony pro nahrání dat z / do GRAFICy. Uživatelský manuál Nahrání dat z GRAFICy do Nahrání dat z PC do Vytvořte si vaše nastavení GRAFICy a uložte si jej. Zavřete programování GRAFICy spojte se s ústřednou ON-line Otevřete programování GRAFICy a klikněte na ikonu nahrání dat do / z GRAFICy. Ponechejte ve výběru Použít aktuální připojení a potvrďte Další. Do / z klávesnice je přeneseno kompletní nastavení z grafického editoru. Do / z klávesnice jsou přenesena pouze vybraná data. Co si přejete do klávesnice přenést zaškrtněte. Jednoduchý náhled plánku, který vyberete. Vyberte do / z které GRAFICy se mají data přenést. Pokud máte v systému více GRAFIC doporučujeme pro každou klávesnici provést nahrání zvlášť a zde označit pouze jednu GRAFICu. Pro nahrání dat do / z další klávesnice zopakujte celý postup znovu. Při našich testech se nám tento postup osvědčil nejvíce. strana 15

16 Uživatelský manuál 6.0 Údaje instalace NEWARE Instalovaný program NEWARE Demo EZS EZS + acc verze SN číslo DIGIPLEXu SN číslo NEWARE Registrační kód strana 16
