1 OM EL GFX série Uživatelský manuál Datalogger s grafickým displejem web: kontakt@jakar.cz 1

2 Instalace konfiguračního software OM-EL-GFX Děkujeme, že jste si zakoupili datalogger serie OM-EL-GFX. Tento průvodce pro rychlý start vám poskytuje základní informace a pomáhá s používáním vašeho nového přístroje. INSTALUJTE VÁŠ SOFTWARE A USB OVLADAČ. 1. Stáhněte software z spusťte instalátor dvojitým klikem na 'Setup.exe'. 2. Klikněte "Next". 3. Čtěte "IMPORTANT NOTICE", potvrďte "I agree" a "Next". 4. Klikněte "Install". web: kontakt@jakar.cz 2

INSTALUJTE VÁŠ SOFTWARE A USB OVLADAČ. 1. Stáhněte software z www.jakar.cz, spusťte instalátor dvojitým klikem na 'Setup.exe'.

3 5. Klikněte "Yes". 6. Klikněte "Finish". 7. Klikněte "Install". 8. Úspěšně jste nainstalovali software a ovladač nutný pro váš datalogger OM-EL-GFX. Na monitoru vašeho počítače se objeví hlášení "EasyLog USB Device". VLOŽTE BATERII DO PŘÍSTROJE Pomocí šestihranného klíče povolte dva šroubky umístěné na základně přístroje. K přístupu do bateriového prostoru odstraňte spodní část krytu přístroje. Při vkládání nových baterií (nebo náhradě starých baterií) dbejte na jejich správnou polaritu. web: kontakt@jakar.cz 3

Na monitoru vašeho počítače se objeví hlášení "EasyLog USB Device".

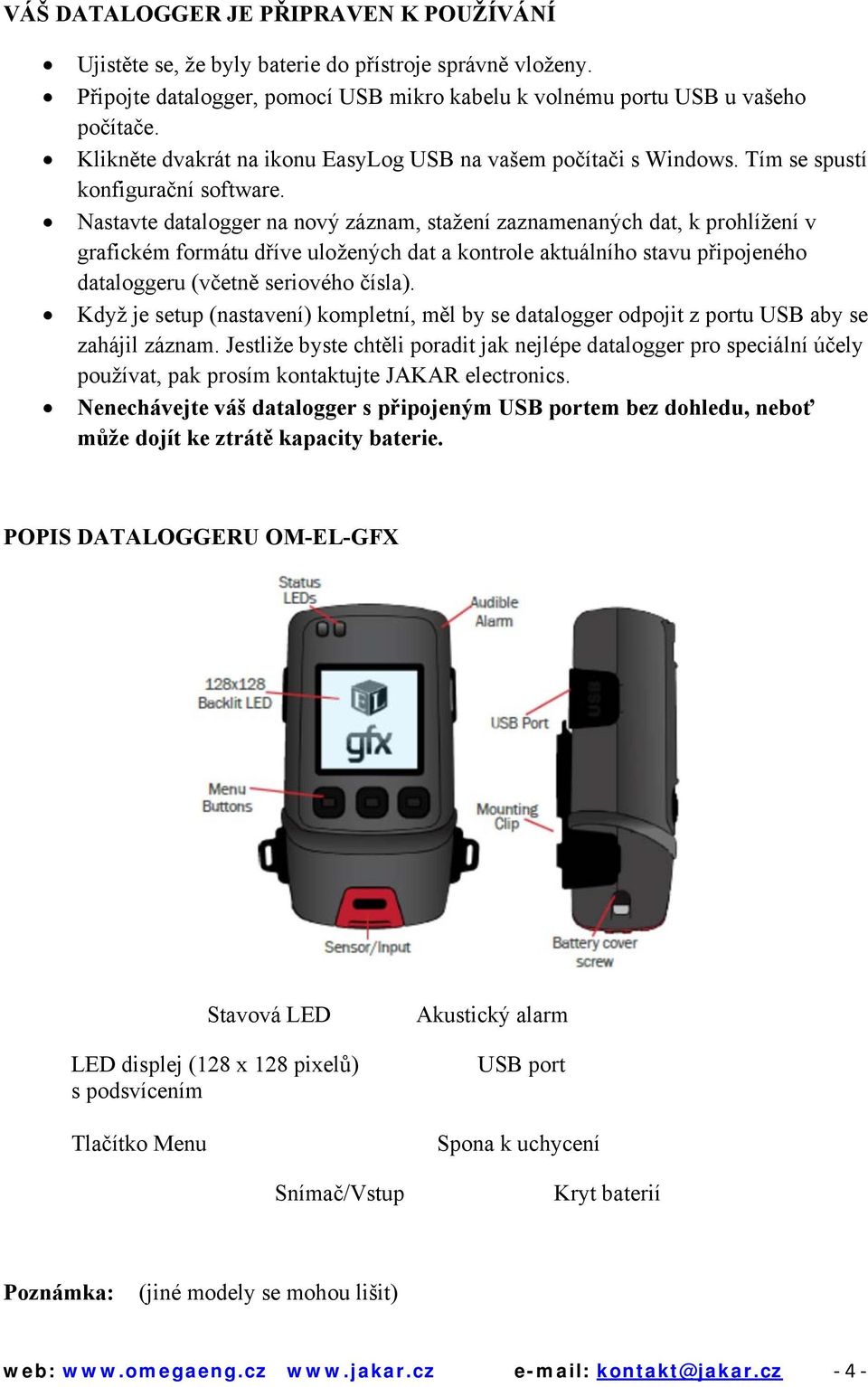

4 VÁŠ DATALOGGER JE PŘIPRAVEN K POUŽÍVÁNÍ Ujistěte se, že byly baterie do přístroje správně vloženy. Připojte datalogger, pomocí USB mikro kabelu k volnému portu USB u vašeho počítače. Klikněte dvakrát na ikonu EasyLog USB na vašem počítači s Windows. Tím se spustí konfigurační software. Nastavte datalogger na nový záznam, stažení zaznamenaných dat, k prohlížení v grafickém formátu dříve uložených dat a kontrole aktuálního stavu připojeného dataloggeru (včetně seriového čísla). Když je setup (nastavení) kompletní, měl by se datalogger odpojit z portu USB aby se zahájil záznam. Jestliže byste chtěli poradit jak nejlépe datalogger pro speciální účely používat, pak prosím kontaktujte JAKAR electronics. Nenechávejte váš datalogger s připojeným USB portem bez dohledu, neboť může dojít ke ztrátě kapacity baterie. POPIS DATALOGGERU OM-EL-GFX Stavová LED LED displej (128 x 128 pixelů) s podsvícením Tlačítko Menu Snímač/Vstup Akustický alarm USB port Spona k uchycení Kryt baterií Poznámka: (jiné modely se mohou lišit) web: kontakt@jakar.cz 4

Nastavte datalogger na nový záznam, stažení zaznamenaných dat, k prohlížení v grafickém formátu dříve uložených dat a kontrole aktuálního stavu připojeného dataloggeru (včetně seriového čísla).

5 PŘÍSLUŠENSTVÍ DODANÉ S DATALOGGEREM Krytka USB: stupeň krytí je IP67 pokud je váš datalogger shodný s popisovaným typem. (Stupeň krytí neplatí pro OM-EL-GFX-DTC). Spona k uchycení: Dodaná plastová spona umožňuje montáž buď na stěnu nebo pomocí vestavěného magnetu na feromagnetické povrchy. Mikro USB kabel: umožňuje připojení na PC pro programování nebo stahování dat. Použijte spolu se zásuvkovým USB adapterem při trvalém napájení ze sítě. 2 x 1/2 AA baterie (Objednací číslo: OM-EL-BATT): Přístroj je napájen, když jsou instalovány dvě poloviční baterie typu 2 x 1/2 AA. Pokud jsou baterie vybité, uživatel je vymění za nové. FUNKCE TLAČÍTKA MENU A ZOBRAZENÍ NA DISPLEJI START Ukládání dat lze zahájit ihned stisknutím tlačítka, posunout je na určený čas nebo podmínit určitou hodnotou proměnné veličiny (teplota/relativní vlhkost). ARMED Stiskněte tlačítko k zahájení ukládání dat DELAYED START Start ukládání dat posunutý - odložený na určenou dobu např. 10:30:00 04/03/16 DELAYED START Start ukládání dat podmínkou dosažení teploty >36,2 C nebo dosažení určité relativní vlhkosti web: kontakt@jakar.cz 5

Mikro USB kabel: umožňuje připojení na PC pro programování nebo stahování dat. Použijte spolu se zásuvkovým USB adapterem při trvalém napájení ze sítě.

6 STOP Logger lze zastavit použitím tlačítek přístroje Stop logging (zastavení ukládání dat) Logger Settings (nastavení dataloggeru) DISPLAY DATA (zobrazení dat) Data lze zobrazit na displeji a to v tabulce nebo jako graf MUTE ALARM (němý alarm) Slyšitelný alarm lze, pokud je požadováno, umlčet. SUMMARY DATA (Souhrnná data) Souhrnná data na displeji obsahují uloženou max/min hodnotu a poslední hodnotu. Pokud je třeba, resetovací funkce tyto souhrnné hodnoty vymaže. web: kontakt@jakar.cz 6

7 LOCK MENU BUTTONS (Uzamknutí) Mód uzamknutí ("Locked") lze během PC nastavení zaškrtnout/nezaškrtnout jak je požadováno (tj. povolit /zakázat). Když je dataloger v módu locked pak lze datalogger zastavit nebo znovu spustit pouze použitím PC, v němž je nainstalován konfigurační software SERIE DATALOGGERŮ OM-EL-GFX OBSAHUJE NÁSLEDUJÍCÍ TYPY: Model číslo OM-EL- GFX1 OM-EL- GFX2 OM-EL- GFXDTC Funkce Rozsah Přesnost (celková chyba) Údaj Bater. Životn. Typická Max. baterie Teplotní datalogger s grafickým displejem Datalogger pro teplotu a rel. vlhkost s grafickým displejem Teplotní datalogger pro dva termočlánky s grafickým displejem web: kontakt@jakar.cz 7

OBSAHUJE NÁSLEDUJÍCÍ TYPY: Model číslo OM-EL- GFX1 OM-EL- GFX2 OM-EL- GFXDTC Funkce Rozsah Přesnost (celková chyba) Údaj Bater. Životn. Typická Max.
