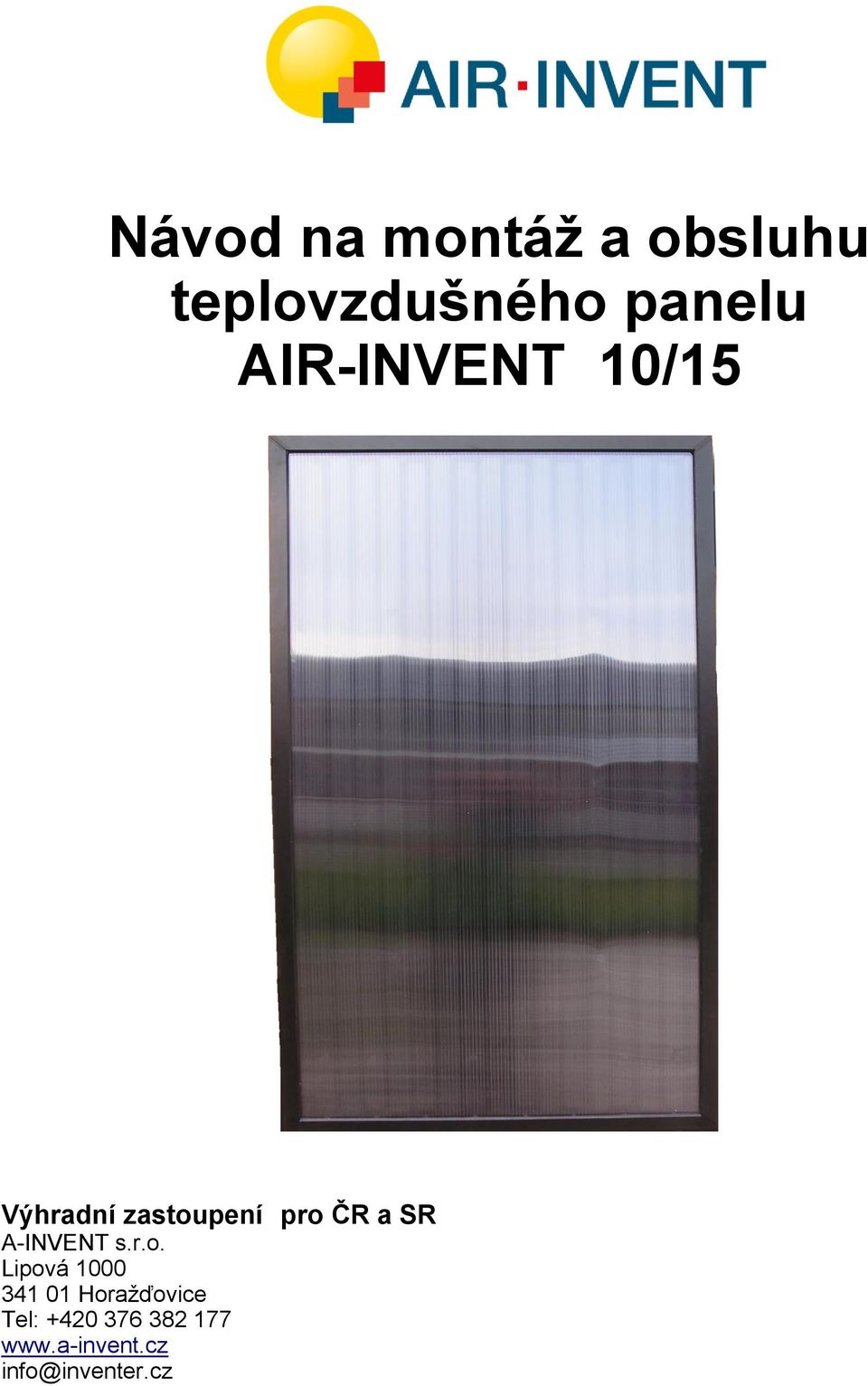

1 Návod na montáž a obsluhu teplovzdušného panelu AIR-INVENT 10/15 Výhradní zastoupení pro ČR a SR A-INVENT s.r.o. Lipová Horažďovice Tel: info@inventer.cz

S AIR-INVENTEM M45 a XL75 dosáhnete ekologické výměny vzduchu, odstranění vlhkosti, přívodu teplého vzduchu a odvětrávání rekreačních objektů, ale i objektů trvale obývaných.

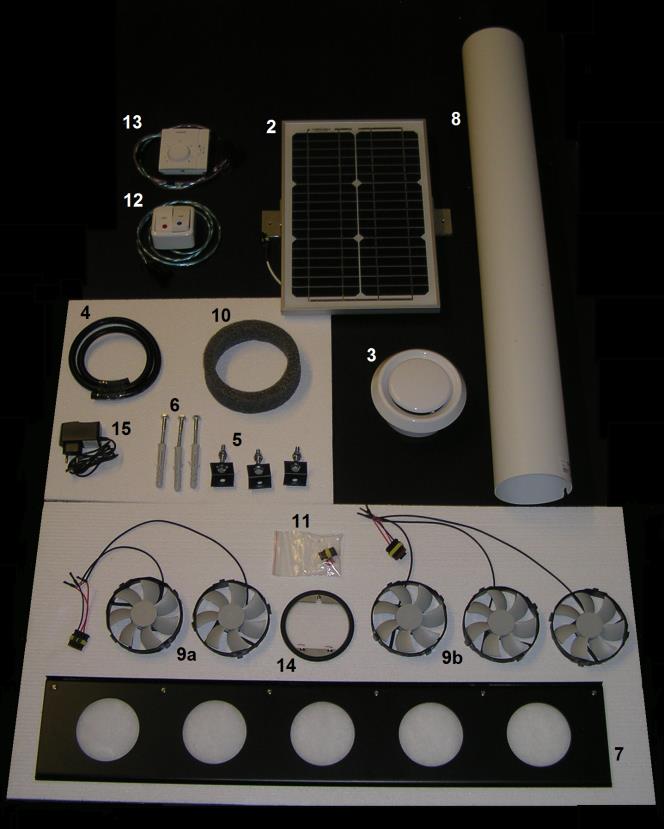

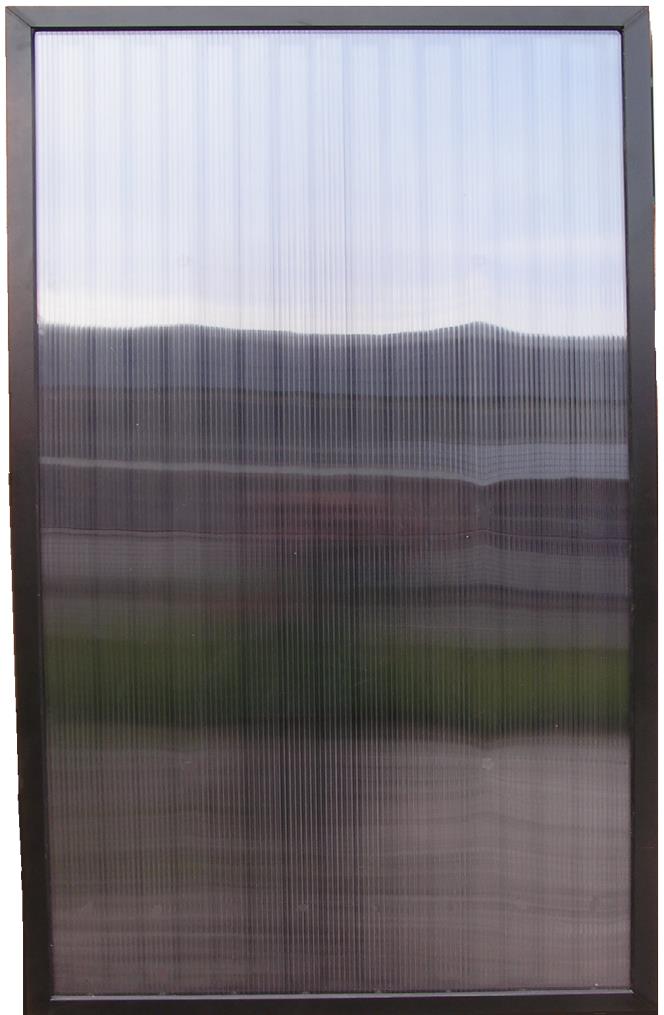

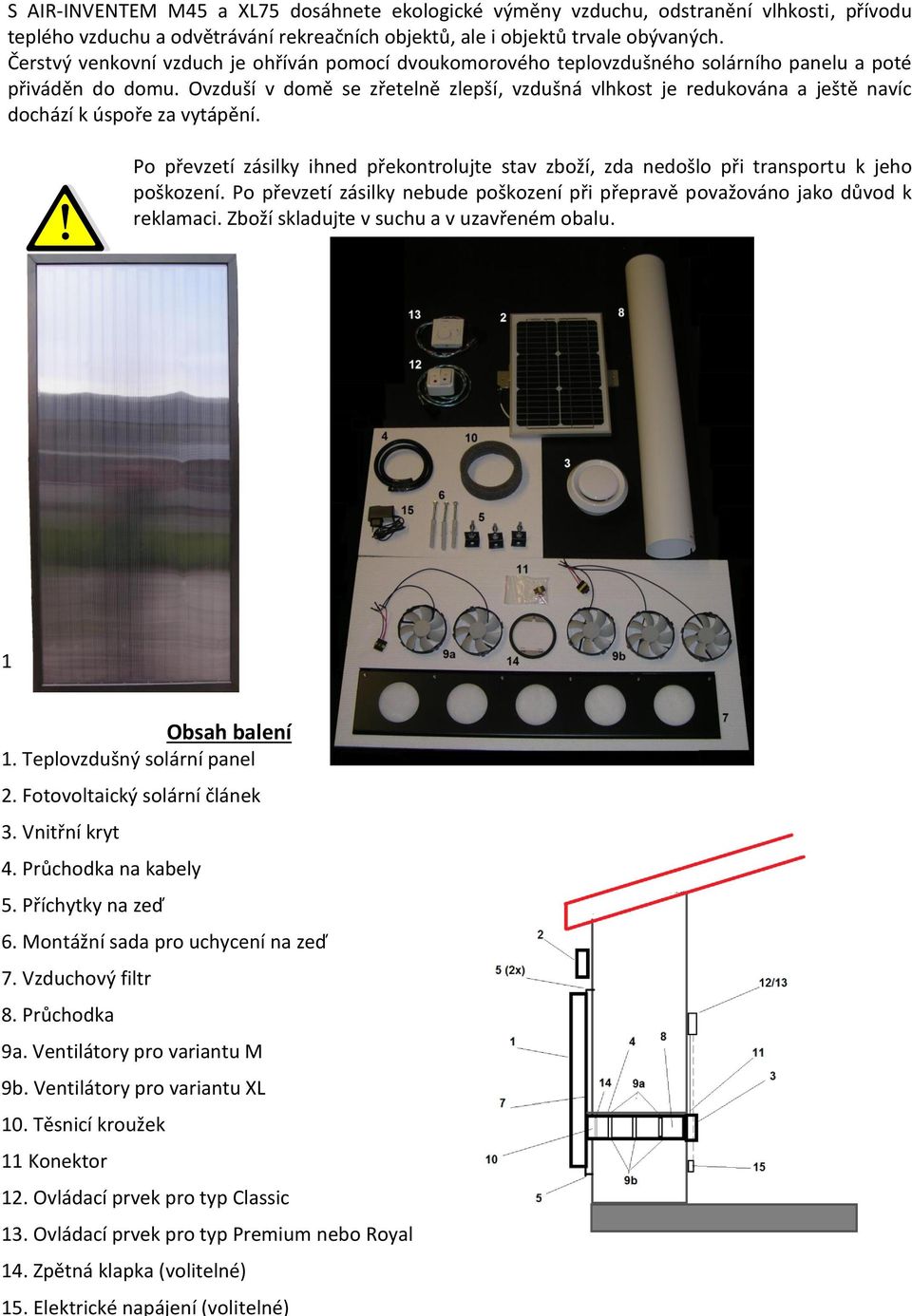

2 S AIR-INVENTEM M45 a XL75 dosáhnete ekologické výměny vzduchu, odstranění vlhkosti, přívodu teplého vzduchu a odvětrávání rekreačních objektů, ale i objektů trvale obývaných. Čerstvý venkovní vzduch je ohříván pomocí dvoukomorového teplovzdušného solárního panelu a poté přiváděn do domu. Ovzduší v domě se zřetelně zlepší, vzdušná vlhkost je redukována a ještě navíc dochází k úspoře za vytápění. Po převzetí zásilky ihned překontrolujte stav zboží, zda nedošlo při transportu k jeho poškození. Po převzetí zásilky nebude poškození při přepravě považováno jako důvod k reklamaci. Zboží skladujte v suchu a v uzavřeném obalu. 1 Obsah balení 1. Teplovzdušný solární panel 2. Fotovoltaický solární článek 3. Vnitřní kryt 4. Průchodka na kabely 5. Příchytky na zeď 6. Montážní sada pro uchycení na zeď 7. Vzduchový filtr 8. Průchodka 9a. Ventilátory pro variantu M 9b. Ventilátory pro variantu XL 10. Těsnicí kroužek 11 Konektor 12. Ovládací prvek pro typ Classic 13. Ovládací prvek pro typ Premium nebo Royal 14. Zpětná klapka (volitelné) 15. Elektrické napájení (volitelné)

Ovzduší v domě se zřetelně zlepší, vzdušná vlhkost je redukována a ještě navíc dochází k úspoře za vytápění.

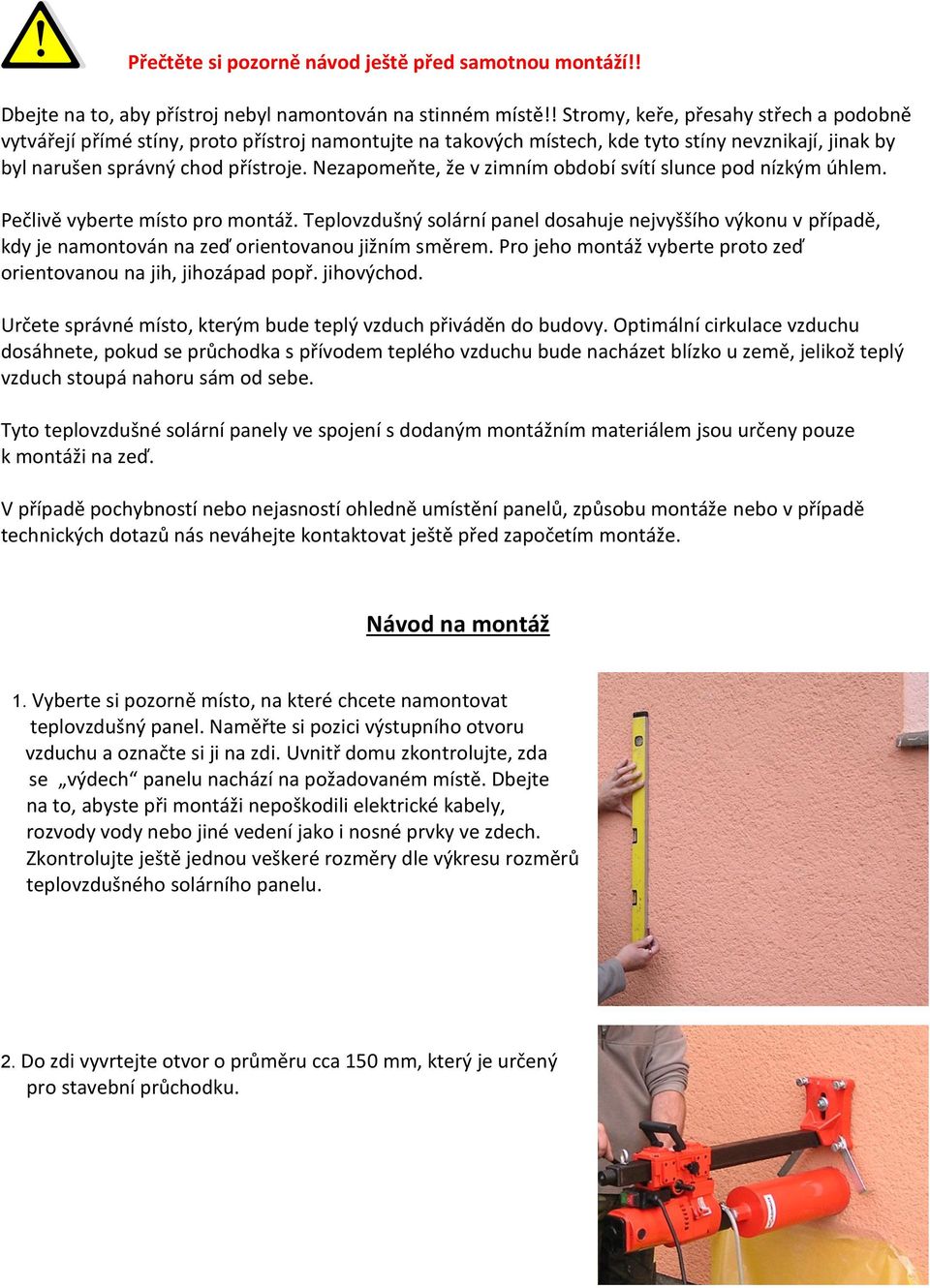

3 Přečtěte si pozorně návod ještě před samotnou montáží!! Dbejte na to, aby přístroj nebyl namontován na stinném místě!! Stromy, keře, přesahy střech a podobně vytvářejí přímé stíny, proto přístroj namontujte na takových místech, kde tyto stíny nevznikají, jinak by byl narušen správný chod přístroje. Nezapomeňte, že v zimním období svítí slunce pod nízkým úhlem. Pečlivě vyberte místo pro montáž. Teplovzdušný solární panel dosahuje nejvyššího výkonu v případě, kdy je namontován na zeď orientovanou jižním směrem. Pro jeho montáž vyberte proto zeď orientovanou na jih, jihozápad popř. jihovýchod. Určete správné místo, kterým bude teplý vzduch přiváděn do budovy. Optimální cirkulace vzduchu dosáhnete, pokud se průchodka s přívodem teplého vzduchu bude nacházet blízko u země, jelikož teplý vzduch stoupá nahoru sám od sebe. Tyto teplovzdušné solární panely ve spojení s dodaným montážním materiálem jsou určeny pouze k montáži na zeď. V případě pochybností nebo nejasností ohledně umístění panelů, způsobu montáže nebo v případě technických dotazů nás neváhejte kontaktovat ještě před započetím montáže. Návod na montáž 1. Vyberte si pozorně místo, na které chcete namontovat teplovzdušný panel. Naměřte si pozici výstupního otvoru vzduchu a označte si ji na zdi. Uvnitř domu zkontrolujte, zda se výdech panelu nachází na požadovaném místě. Dbejte na to, abyste při montáži nepoškodili elektrické kabely, rozvody vody nebo jiné vedení jako i nosné prvky ve zdech. Zkontrolujte ještě jednou veškeré rozměry dle výkresu rozměrů teplovzdušného solárního panelu. 2. Do zdi vyvrtejte otvor o průměru cca 150 mm, který je určený pro stavební průchodku.

Nezapomeňte, že v zimním období svítí slunce pod nízkým úhlem. Pečlivě vyberte místo pro montáž.

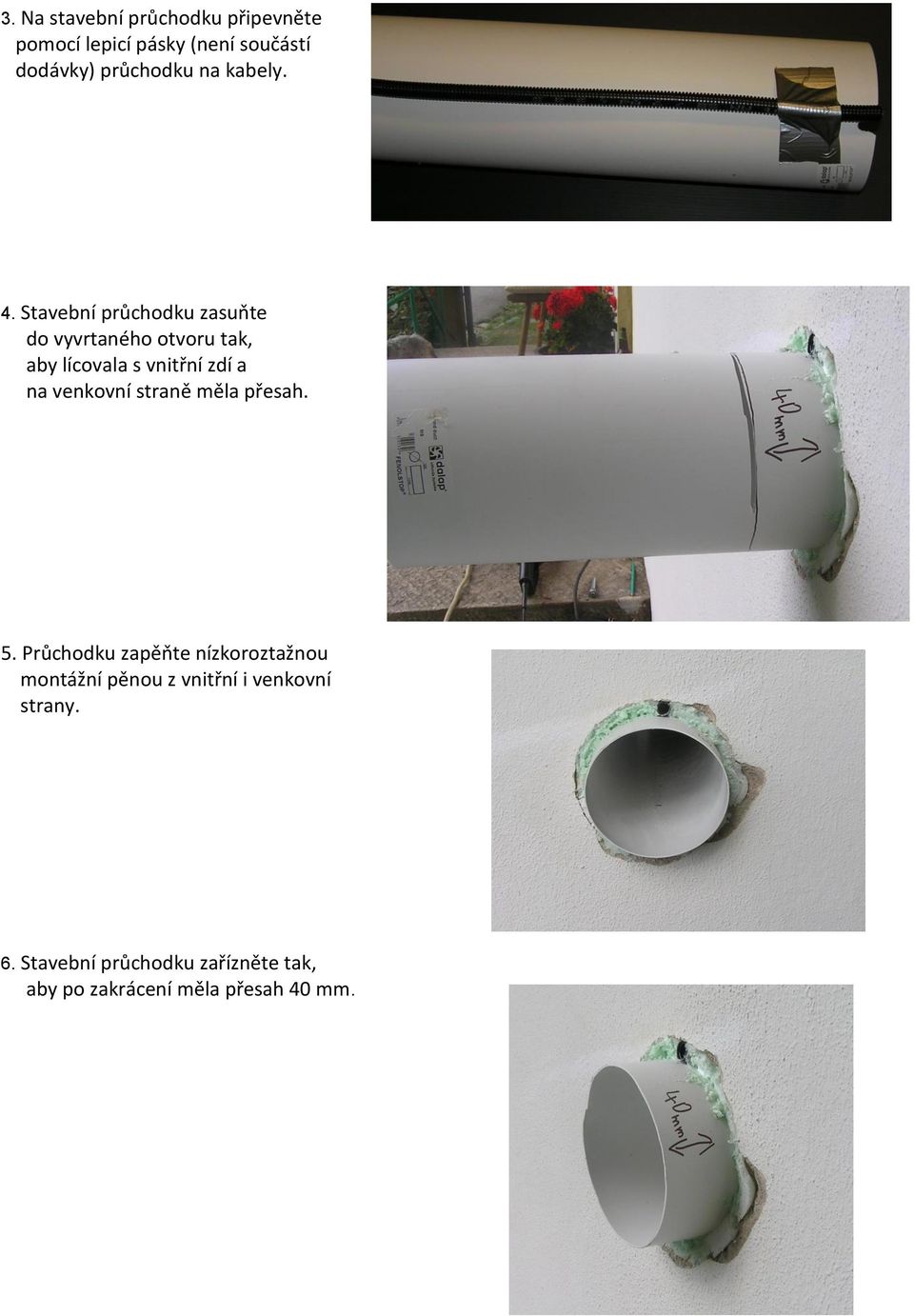

4 3. Na stavební průchodku připevněte pomocí lepicí pásky (není součástí dodávky) průchodku na kabely. 4. Stavební průchodku zasuňte do vyvrtaného otvoru tak, aby lícovala s vnitřní zdí a na venkovní straně měla přesah. 5. Průchodku zapěňte nízkoroztažnou montážní pěnou z vnitřní i venkovní strany. 6. Stavební průchodku zařízněte tak, aby po zakrácení měla přesah 40 mm.

Stavební průchodku zasuňte do vyvrtaného otvoru tak, aby lícovala s vnitřní zdí a na

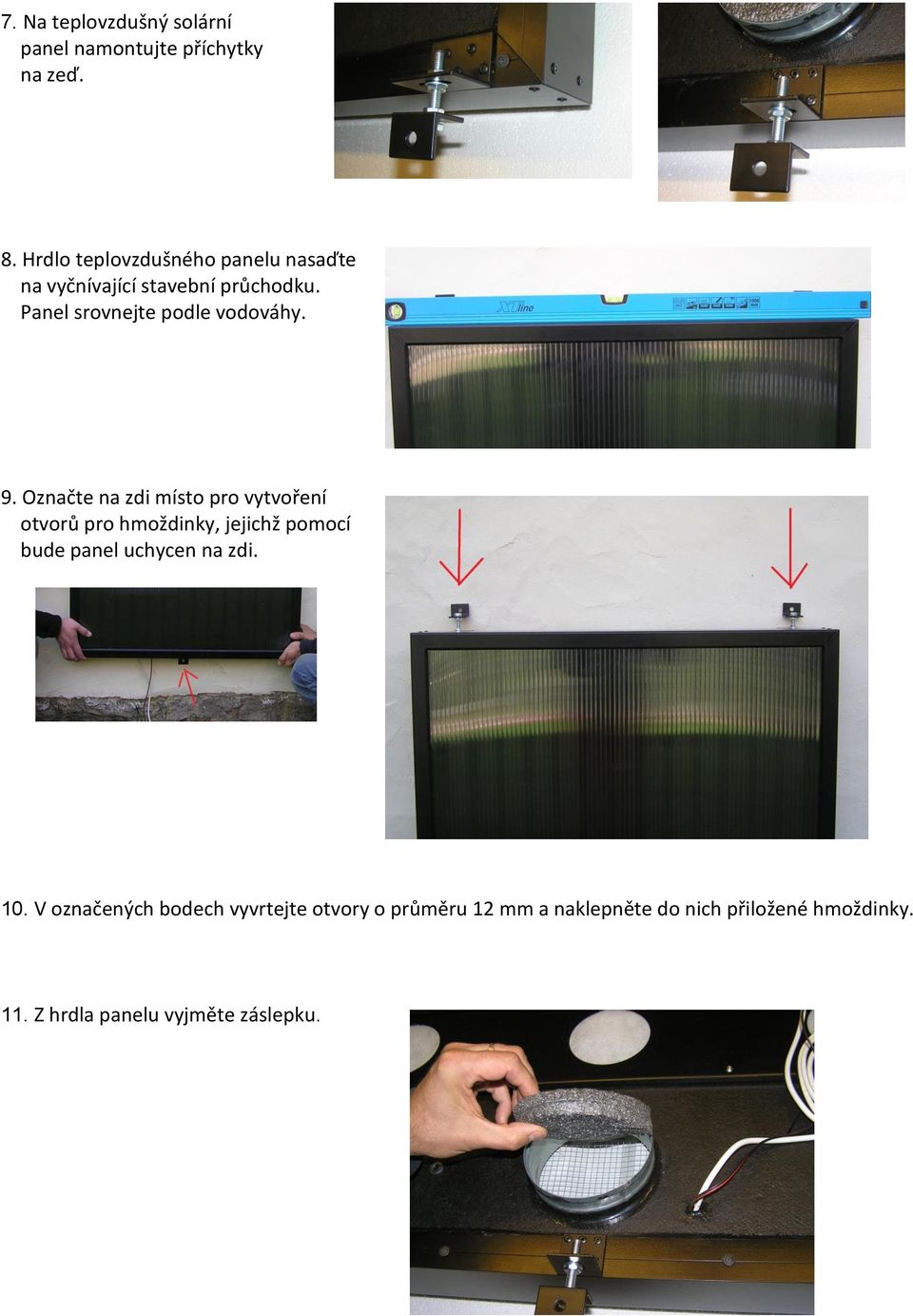

5 7. Na teplovzdušný solární panel namontujte příchytky na zeď. 8. Hrdlo teplovzdušného panelu nasaďte na vyčnívající stavební průchodku. Panel srovnejte podle vodováhy. 9. Označte na zdi místo pro vytvoření otvorů pro hmoždinky, jejichž pomocí bude panel uchycen na zdi. 10. V označených bodech vyvrtejte otvory o průměru 12 mm a naklepněte do nich přiložené hmoždinky. 11. Z hrdla panelu vyjměte záslepku.

9. Označte na zdi místo pro vytvoření otvorů pro hmoždinky, jejichž pomocí bude panel uchycen na zdi.

6 12. Těsnícím kroužkem provlečte kabel vedoucí z panelu a kabel protáhněte průchodkou na kabely dovnitř místnosti. 13. Těsnící kroužek nasaďte na vyčnívající část stavební průchodky. 14. Hrdlo panelu nasaďte na stavební průchodku a panel přišroubujte přes úchyty přiloženými vruty. 15. Fotovoltaický článek přichyťte pomocí přiložených vrutů a hmoždinek na zeď do blízkosti solárního panelu. Při umístění fotovoltaického článku mějte na paměti, abyste jej neumístili na stinné místo!!!!

Hrdlo panelu nasaďte na stavební průchodku a panel přišroubujte přes úchyty přiloženými vruty. 15.

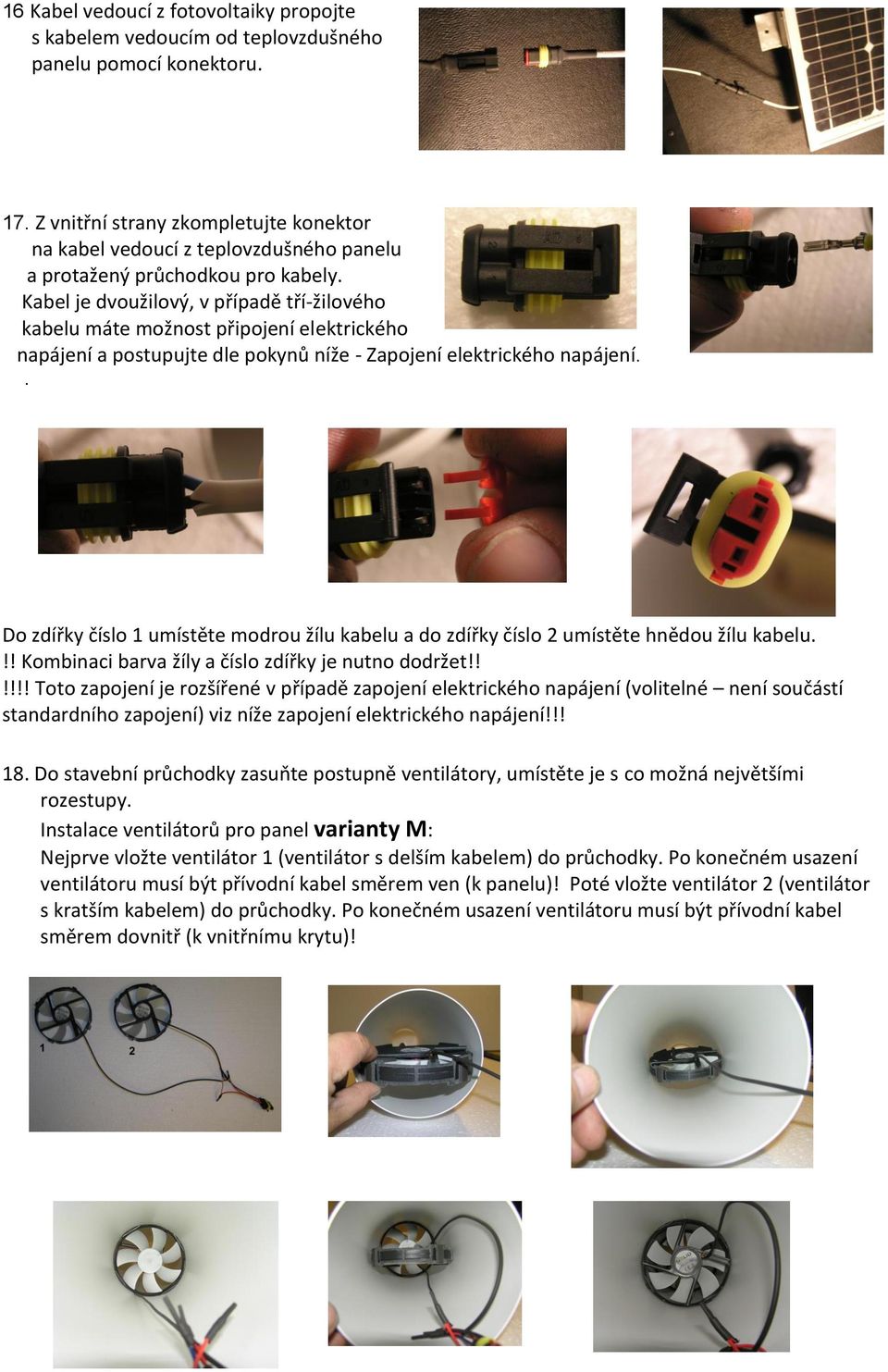

7 16 Kabel vedoucí z fotovoltaiky propojte s kabelem vedoucím od teplovzdušného panelu pomocí konektoru. 17. Z vnitřní strany zkompletujte konektor na kabel vedoucí z teplovzdušného panelu a protažený průchodkou pro kabely. Kabel je dvoužilový, v případě tří-žilového kabelu máte možnost připojení elektrického napájení a postupujte dle pokynů níže - Zapojení elektrického napájení.. Do zdířky číslo 1 umístěte modrou žílu kabelu a do zdířky číslo 2 umístěte hnědou žílu kabelu.!! Kombinaci barva žíly a číslo zdířky je nutno dodržet!!!!!! Toto zapojení je rozšířené v případě zapojení elektrického napájení (volitelné není součástí standardního zapojení) viz níže zapojení elektrického napájení!!! 18. Do stavební průchodky zasuňte postupně ventilátory, umístěte je s co možná největšími rozestupy. Instalace ventilátorů pro panel varianty M: Nejprve vložte ventilátor 1 (ventilátor s delším kabelem) do průchodky. Po konečném usazení ventilátoru musí být přívodní kabel směrem ven (k panelu)! Poté vložte ventilátor 2 (ventilátor s kratším kabelem) do průchodky. Po konečném usazení ventilátoru musí být přívodní kabel směrem dovnitř (k vnitřnímu krytu)!

Kabel je dvoužilový, v případě tří-žilového kabelu máte možnost připojení elektrického napájení a postupujte dle pokynů níže - Zapojení elektrického napájení.

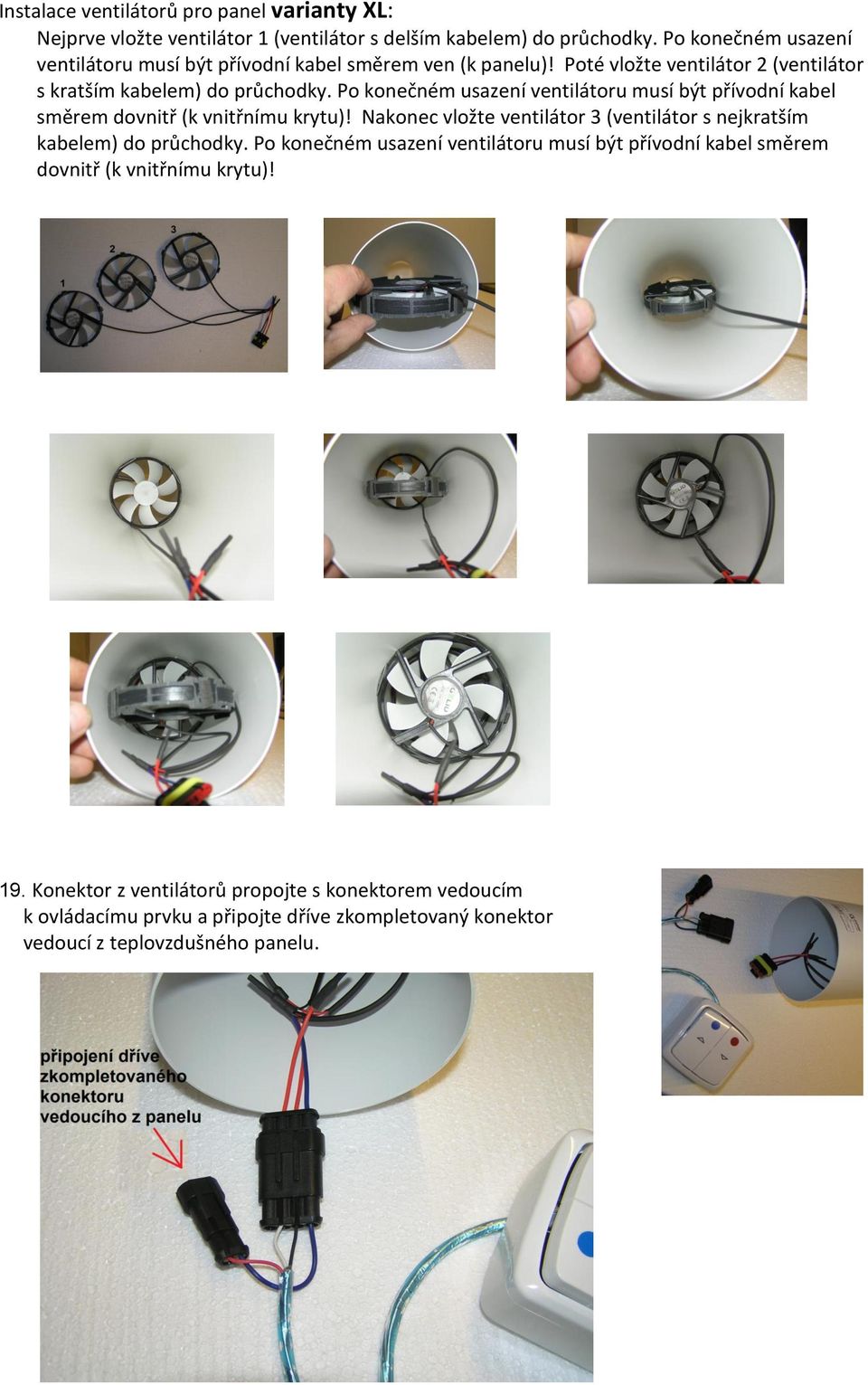

8 Instalace ventilátorů pro panel varianty XL: Nejprve vložte ventilátor 1 (ventilátor s delším kabelem) do průchodky. Po konečném usazení ventilátoru musí být přívodní kabel směrem ven (k panelu)! Poté vložte ventilátor 2 (ventilátor s kratším kabelem) do průchodky. Po konečném usazení ventilátoru musí být přívodní kabel směrem dovnitř (k vnitřnímu krytu)! Nakonec vložte ventilátor 3 (ventilátor s nejkratším kabelem) do průchodky. Po konečném usazení ventilátoru musí být přívodní kabel směrem dovnitř (k vnitřnímu krytu)! 19. Konektor z ventilátorů propojte s konektorem vedoucím k ovládacímu prvku a připojte dříve zkompletovaný konektor vedoucí z teplovzdušného panelu.

Po konečném usazení ventilátoru musí být přívodní kabel směrem dovnitř (k vnitřnímu krytu)! Nakonec vložte ventilátor 3 (ventilátor s nejkratším kabelem) do průchodky.

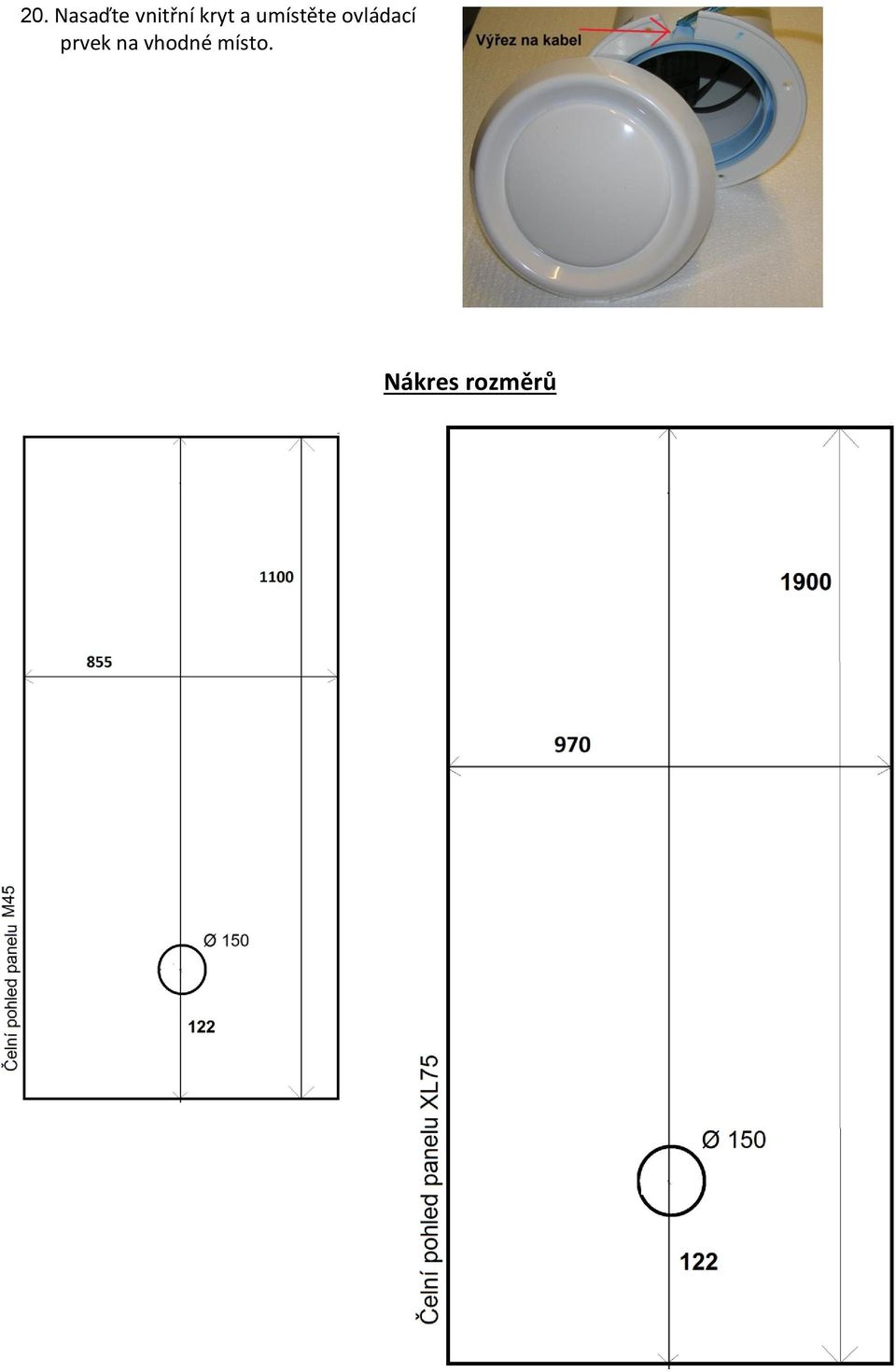

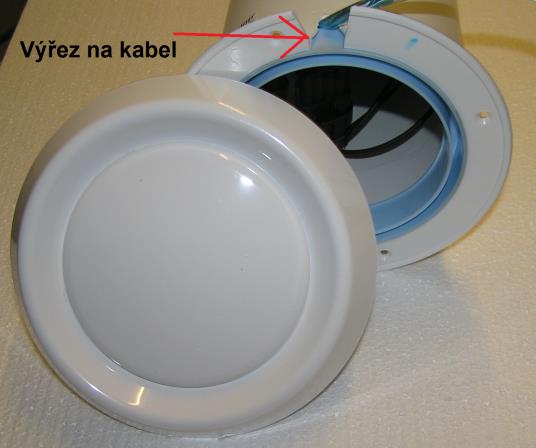

9 20. Nasaďte vnitřní kryt a umístěte ovládací prvek na vhodné místo. Nákres rozměrů

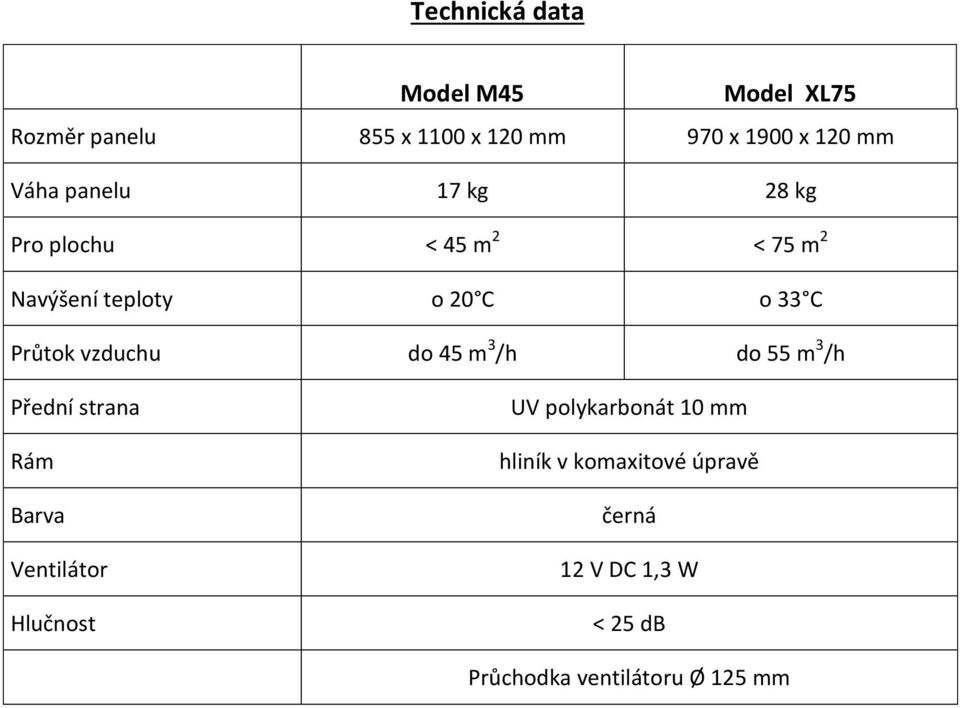

10 Technická data Model M45 Model XL75 Rozměr panelu 855 x 1100 x 120 mm 970 x 1900 x 120 mm Váha panelu 17 kg 28 kg Pro plochu < 45 m 2 < 75 m 2 Navýšení teploty o 20 C o 33 C Průtok vzduchu do 45 m 3 /h do 55 m 3 /h Přední strana Rám Barva Ventilátor Hlučnost UV polykarbonát 10 mm hliník v komaxitové úpravě černá 12 V DC 1,3 W < 25 db Průchodka ventilátoru Ø 125 mm

vzduchu do 45 m 3 /h do 55 m 3 /h Přední strana Rám Barva Ventilátor Hlučnost UV

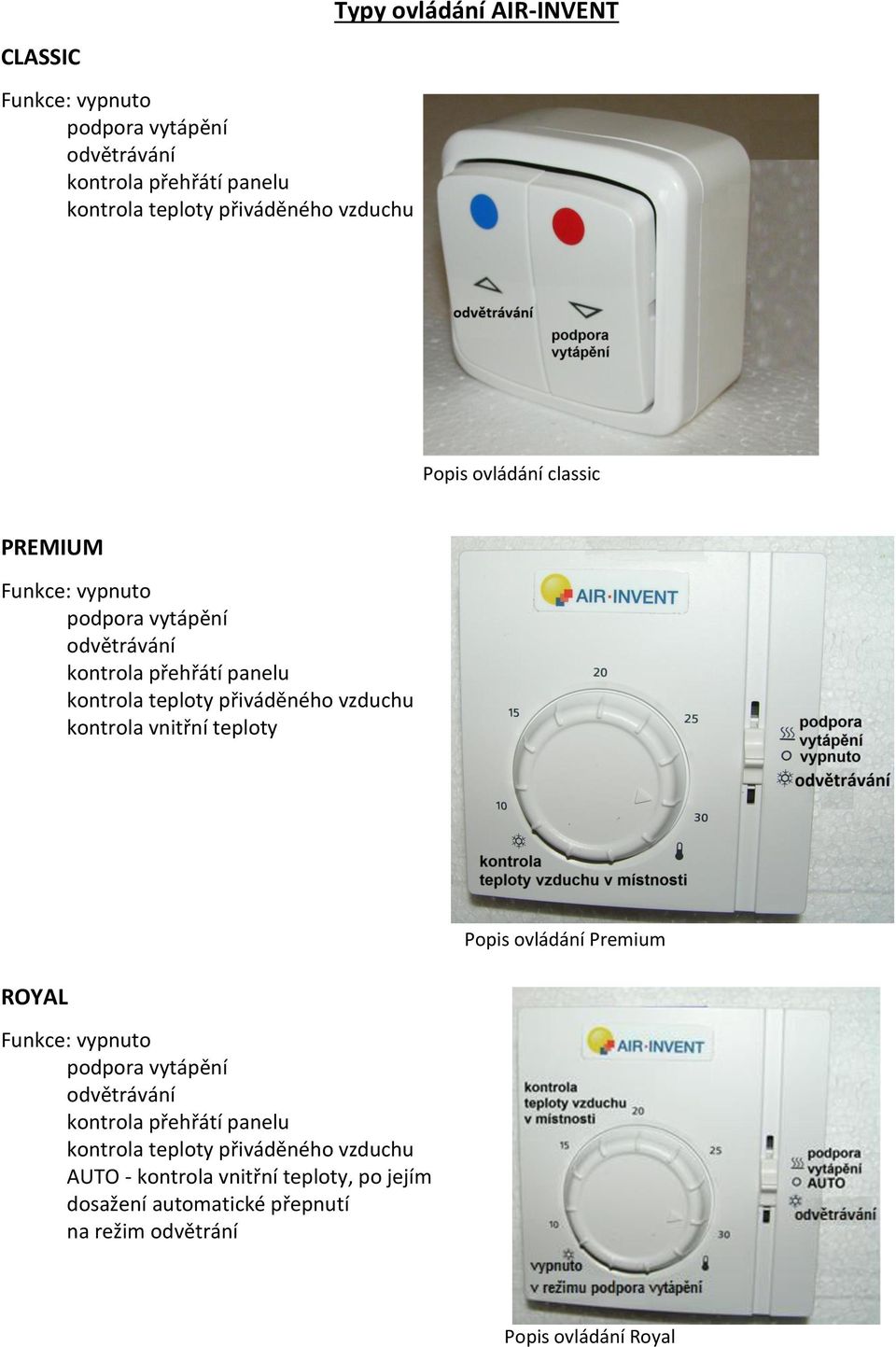

11 Typy ovládání AIR-INVENT CLASSIC Funkce: vypnuto podpora vytápění odvětrávání kontrola přehřátí panelu kontrola teploty přiváděného vzduchu Popis ovládání classic PREMIUM Funkce: vypnuto podpora vytápění odvětrávání kontrola přehřátí panelu kontrola teploty přiváděného vzduchu kontrola vnitřní teploty Popis ovládání Premium ROYAL Funkce: vypnuto podpora vytápění odvětrávání kontrola přehřátí panelu kontrola teploty přiváděného vzduchu AUTO - kontrola vnitřní teploty, po jejím dosažení automatické přepnutí na režim odvětrání Popis ovládání Royal

vzduchu kontrola vnitřní teploty Popis ovládání Premium ROYAL Funkce: vypnuto podpora vytápění odvětrávání kontrola přehřátí panelu

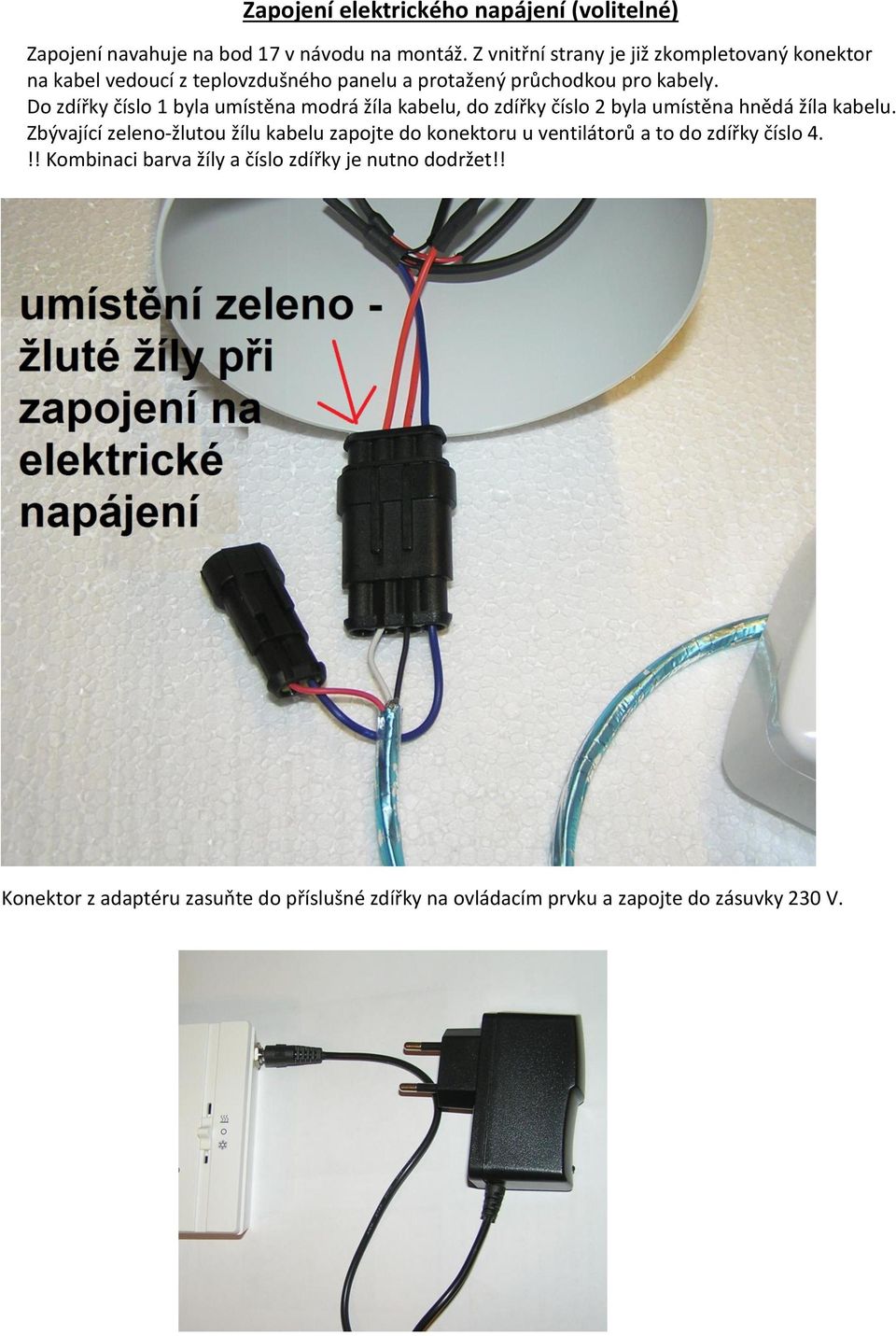

12 Zapojení elektrického napájení (volitelné) Zapojení navahuje na bod 17 v návodu na montáž. Z vnitřní strany je již zkompletovaný konektor na kabel vedoucí z teplovzdušného panelu a protažený průchodkou pro kabely. Do zdířky číslo 1 byla umístěna modrá žíla kabelu, do zdířky číslo 2 byla umístěna hnědá žíla kabelu. Zbývající zeleno-žlutou žílu kabelu zapojte do konektoru u ventilátorů a to do zdířky číslo 4.!! Kombinaci barva žíly a číslo zdířky je nutno dodržet!! Konektor z adaptéru zasuňte do příslušné zdířky na ovládacím prvku a zapojte do zásuvky 230 V.

Do zdířky číslo 1 byla umístěna modrá žíla kabelu, do zdířky číslo 2 byla umístěna hnědá žíla kabelu.

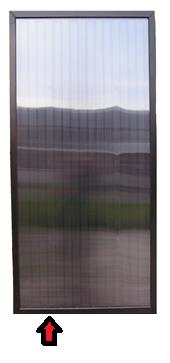

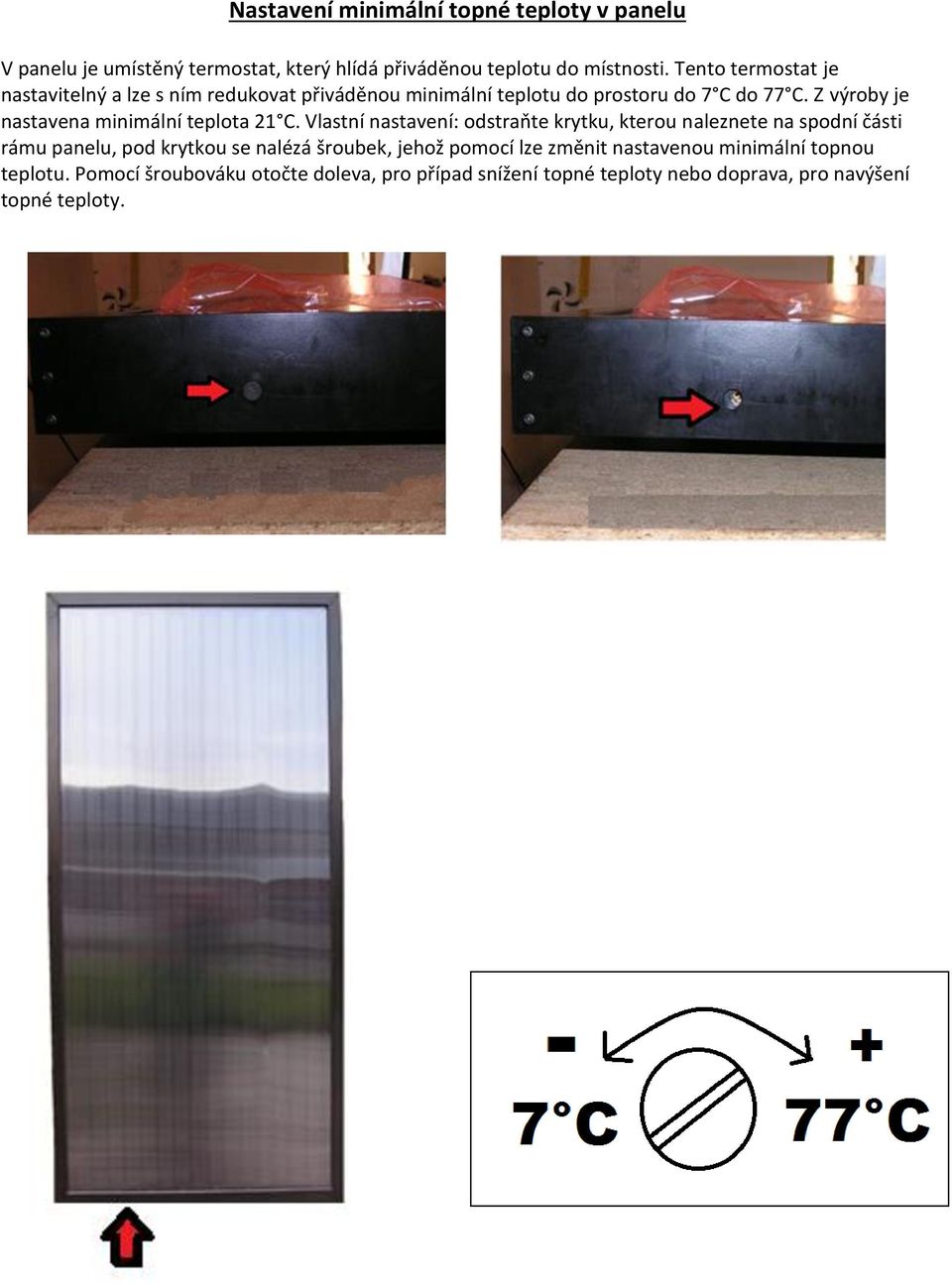

13 Nastavení minimální topné teploty v panelu V panelu je umístěný termostat, který hlídá přiváděnou teplotu do místnosti. Tento termostat je nastavitelný a lze s ním redukovat přiváděnou minimální teplotu do prostoru do 7 C do 77 C. Z výroby je nastavena minimální teplota 21 C. Vlastní nastavení: odstraňte krytku, kterou naleznete na spodní části rámu panelu, pod krytkou se nalézá šroubek, jehož pomocí lze změnit nastavenou minimální topnou teplotu. Pomocí šroubováku otočte doleva, pro případ snížení topné teploty nebo doprava, pro navýšení topné teploty.

Z výroby je nastavena minimální teplota 21 C.

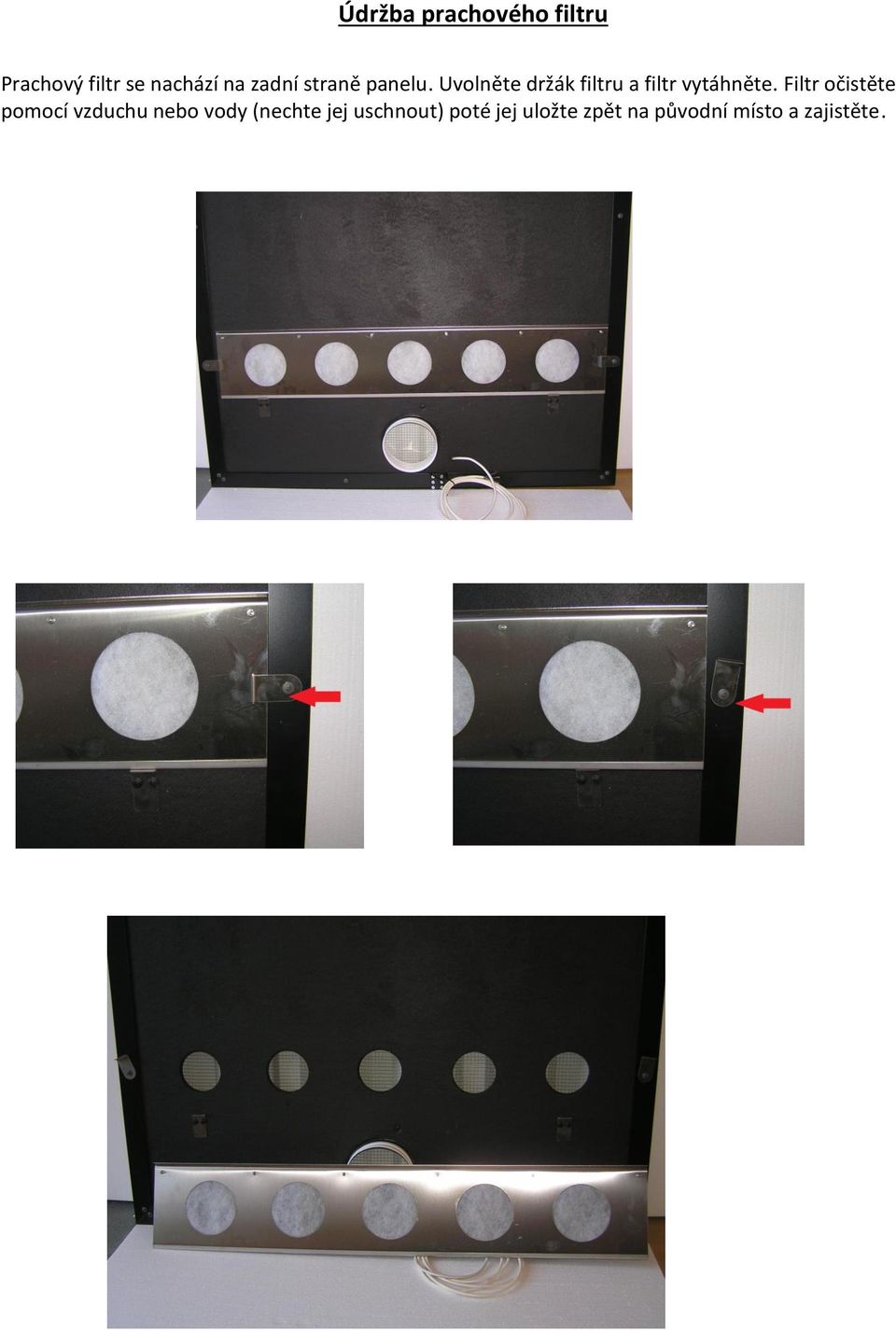

14 Údržba prachového filtru Prachový filtr se nachází na zadní straně panelu. Uvolněte držák filtru a filtr vytáhněte. Filtr očistěte pomocí vzduchu nebo vody (nechte jej uschnout) poté jej uložte zpět na původní místo a zajistěte.

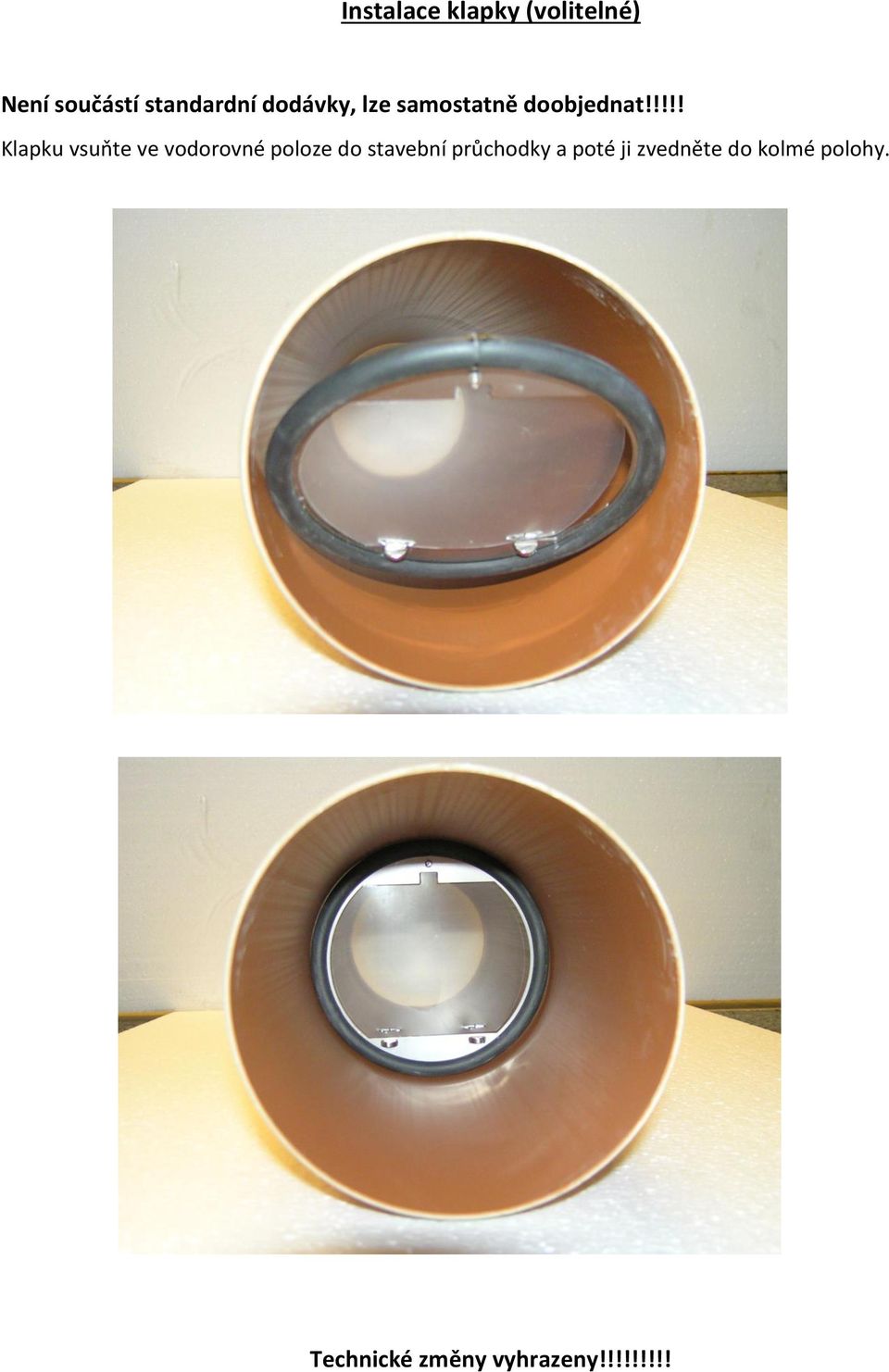

15 Instalace klapky (volitelné) Není součástí standardní dodávky, lze samostatně doobjednat!!!!! Klapku vsuňte ve vodorovné poloze do stavební průchodky a poté ji zvedněte do kolmé polohy. Technické změny vyhrazeny!!!!!!!!!
