1 SIGMA PUMPY HRANICE PLUNŽROVÉ ÈERPADLO PCR SIGMA PUMPY HRANICE, s.r.o. Tovární 605, Hranice tel.: , fax:

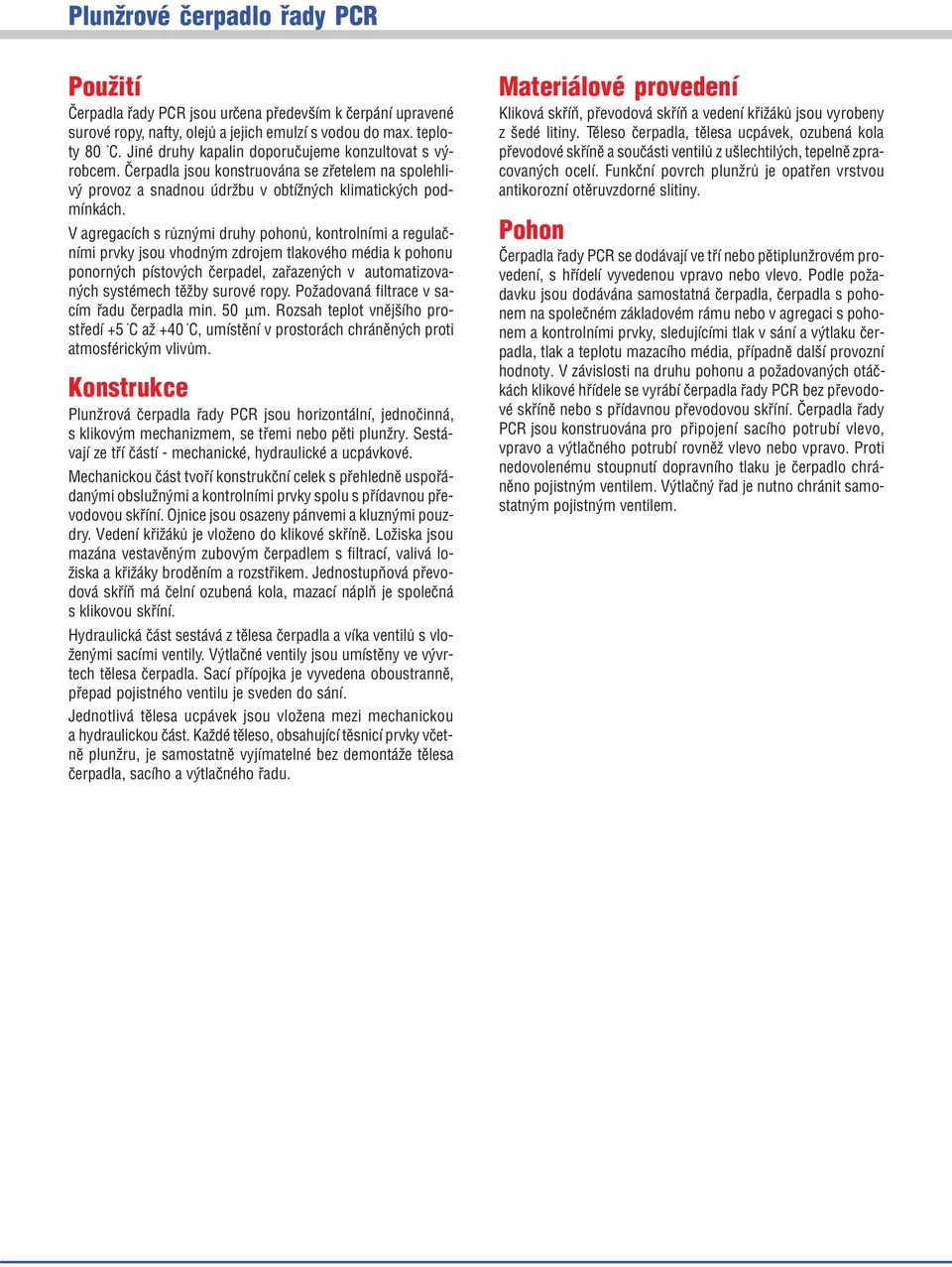

2 Použití Èerpadla øady PCR jsou urèena pøedevším k èerpání upravené surové ropy, nafty, olejù a jejich emulzí s vodou do max. teploty 80 C. Jiné druhy kapalin doporuèujeme konzultovat s výrobcem. Èerpadla jsou konstruována se zøetelem na spolehlivý provoz a snadnou údržbu v obtížných klimatických podmínkách. V agregacích s rùznými druhy pohonù, kontrolními a regulaèními prvky jsou vhodným zdrojem tlakového média k pohonu ponorných pístových èerpadel, zaøazených v automatizovaných systémech tìžby surové ropy. Požadovaná filtrace v sacím øadu èerpadla min. 50 µm. Rozsah teplot vnìjšího prostøedí +5 C až +40 C, umístìní v prostorách chránìných proti atmosférickým vlivùm. Konstrukce Plunžrová èerpadla øady PCR jsou horizontální, jednoèinná, s klikovým mechanizmem, se tøemi nebo pìti plunžry. Sestávají ze tøí èástí - mechanické, hydraulické a ucpávkové. Mechanickou èást tvoøí konstrukèní celek s pøehlednì uspoøádanými obslužnými a kontrolními prvky spolu s pøídavnou pøevodovou skøíní. Ojnice jsou osazeny pánvemi a kluznými pouzdry. Vedení køižákù je vloženo do klikové skøínì. Ložiska jsou mazána vestavìným zubovým èerpadlem s filtrací, valivá ložiska a køižáky brodìním a rozstøikem. Jednostupòová pøevodová skøíò má èelní ozubená kola, mazací náplò je spoleèná s klikovou skøíní. Hydraulická èást sestává z tìlesa èerpadla a víka ventilù s vloženými sacími ventily. Výtlaèné ventily jsou umístìny ve vývrtech tìlesa èerpadla. Sací pøípojka je vyvedena oboustrannì, pøepad pojistného ventilu je sveden do sání. Jednotlivá tìlesa ucpávek jsou vložena mezi mechanickou a hydraulickou èást. Každé tìleso, obsahující tìsnicí prvky vèetnì plunžru, je samostatnì vyjímatelné bez demontáže tìlesa èerpadla, sacího a výtlaèného øadu. Materiálové provedení Kliková skøíò, pøevodová skøíò a vedení køižákù jsou vyrobeny z šedé litiny. Tìleso èerpadla, tìlesa ucpávek, ozubená kola pøevodové skøínì a souèásti ventilù z ušlechtilých, tepelnì zpracovaných ocelí. Funkèní povrch plunžrù je opatøen vrstvou antikorozní otìruvzdorné slitiny. Pohon Èerpadla øady PCR se dodávají ve tøí nebo pìtiplunžrovém provedení, s høídelí vyvedenou vpravo nebo vlevo. Podle požadavku jsou dodávána samostatná èerpadla, èerpadla s pohonem na spoleèném základovém rámu nebo v agregaci s pohonem a kontrolními prvky, sledujícími tlak v sání a výtlaku èerpadla, tlak a teplotu mazacího média, pøípadnì další provozní hodnoty. V závislosti na druhu pohonu a požadovaných otáèkách klikové høídele se vyrábí èerpadla øady PCR bez pøevodové skøínì nebo s pøídavnou pøevodovou skøíní. Èerpadla øady PCR jsou konstruována pro pøipojení sacího potrubí vlevo, vpravo a výtlaèného potrubí rovnìž vlevo nebo vpravo. Proti nedovolenému stoupnutí dopravního tlaku je èerpadlo chránìno pojistným ventilem. Výtlaèný øad je nutno chránit samostatným pojistným ventilem.

3 Informativní øez èerpadlem Kliková skøíò 2 Kliková høídel 3 Ojnice 4 Køižák 5 Vedení køižákù 6 Prachová ucpávka 7 Plunžr 8 Vysokotlaká ucpávka 9 Tìleso hydraulické èásti 10 Sací ventil 11 Výtlaèný ventil 12 Sací kolektor

4 Technické údaje Velièina Znaèka Jednotka Typové oznaèení PCR PCR PCR PCR Prùtok èerpadla teor. Q t l.min Q t m 3.h -1 6,36 7,8 10,56 13,08 Dopravní tlak p do bar Otáèky klikové høídele n min Výkon užit. P u kw Hmotnost èerpadla m è kg Hmotnost agregátu m a kg Velièina Znaèka Jednotka Typové oznaèení PCR PCR PCR PCR Prùmìr plunžrù d mm Poèet plunžrù i pl Zdvih L mm 60 Hmotnost pøídavné pøevodové skøínì m ps kg 80 Pøevodový pomìr i ps - 2,61 Minimální tlak ve vstupním prùøezu èerpadla: p 1min = 0,5 bar Maximální tlak ve vstupním prùøezu èerpadla: p 1max = 30 bar Hodnotu minimálního a maximálního tlaku ve vstupním prùøezu èerpadla, speciální požadavky a umístìní èerpadla do výbušného prostøedí nutno konzultovat s výrobcem.

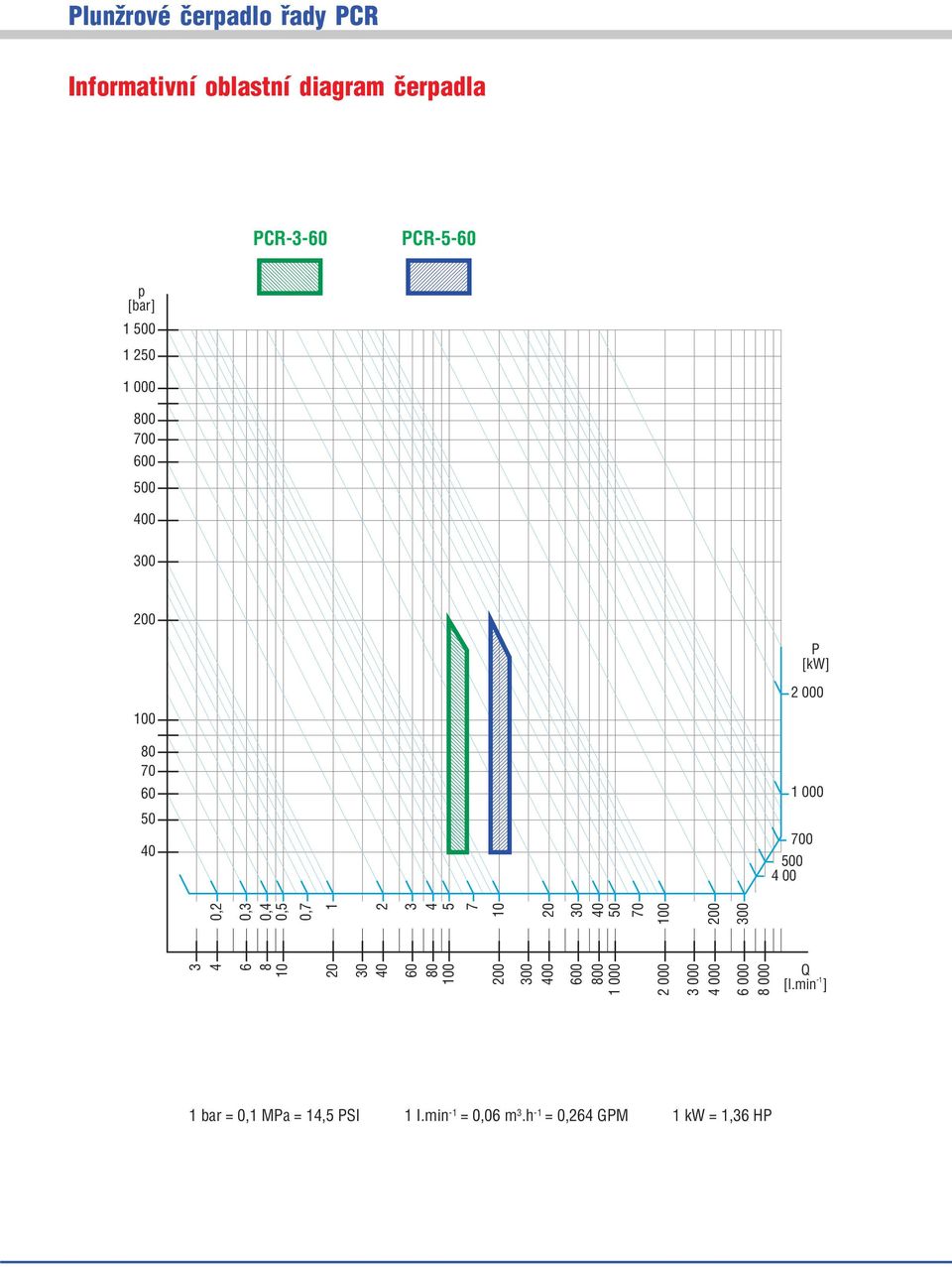

5 Informativní oblastní diagram èerpadla PCR-3-60 PCR-5-60 p [bar] P [kw] ,2 0,3 0,4 0,5 0, Q [l.min 1 ] 1 bar = 0,1 MPa = 14,5 PSI 1 I.min -1 = 0,06 m 3.h -1 = 0,264 GPM 1 kw = 1,36 HP

6 Rozmìrový náèrtek - èerpadlo PCR DÍRY ,5 REGULACE TLAKU TLAKOMÌR PØÍPOJKA PRO SNÍMÁNÍ TLAKU OLEJE PLNICÍ OTVOR OLEJE M20 1, STAVOZNAK MAZ. OLEJE POJISTNÝ VENTIL PROSTOR PRO DEMONTÁŽ , TERMOSTAT G 1 1 / ~430 VÝTLAK SÁNÍ ZÁTKA PRO VYPOUŠTÌNÍ OLEJE 970 PØÍPOJKA SÁNÍ M 1:2 PØÍPOJKA VÝTLAKU M 1:2 HØÍDEL M 1: h ,5 +0,4 +0,2 2,5 3 50k6 70

7 Rozmìrový náèrtek - èerpadlo PCR DÍRY ,5 REGULACE TLAKU TLAKOMÌR 780 PØÍPOJKA PRO SNÍMÁNÍ TLAKU PLNICÍ OTVOR OLEJE M20 1,5 OLEJE STAVOZNAK MAZ. OLEJE PROSTOR PRO DEMONTÁŽ POJISTNÝ VENTIL , TERMOSTAT G 1 1 / ~430 VÝTLAK SÁNÍ ZÁTKA PRO VYPOUŠTÌNÍ OLEJE PØÍPOJKA SÁNÍ M 1:2 PØÍPOJKA VÝTLAKU M 1:2 HØÍDEL M 1: h , k6 53,5 +0,4 +0,2 70

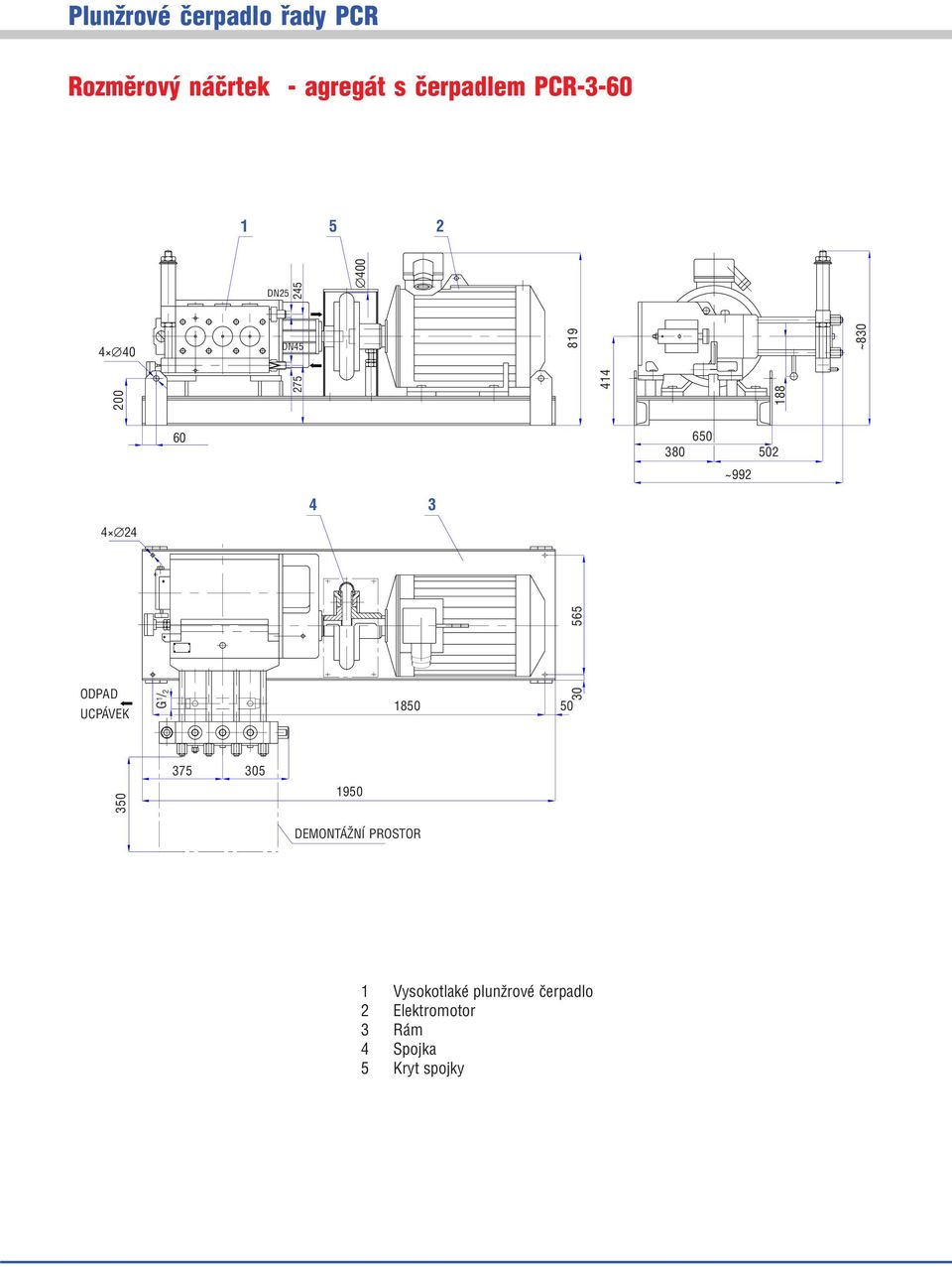

8 Rozmìrový náèrtek - agregát s èerpadlem PCR DN DN ~ ~ ODPAD UCPÁVEK G 1 / DEMONTÁŽNÍ PROSTOR 1 Vysokotlaké plunžrové èerpadlo 2 Elektromotor 3 Rám 4 Spojka 5 Kryt spojky

9 Rozmìrový náèrtek - agregát s èerpadlem PCR DIN M20 1,5 PØÍPOJKA KONTAK. MANOMET- RU OLEJE 4 40 DIN ~ G1 1 / ~992 ODPAD UCPÁVEK DEMONTÁŽNÍ PROSTOR 1 Vysokotlaké plunžrové èerpadlo 2 Elektromotor 3 Rám 4 Spojka 5 Kryt spojky
