1 Rev. č. Datum Schválil Stručný popis změn KOOPERACE V PROFESI PRO DUIS s.r.o. tel.: fax.: DUIS S.R.O. Vypracoval: Projektant: Ing. Vach Hl.ing.proj.: Ing. Vach Tech. kont.: Ing. Klímová Projektové a inženýrské služby Srbská 1546/21, B R N O duis@duis.cz Objednatel: Obec Rešice Investor: Obec Rešice Formát: Akce: KANALIZACE A ČOV V OBCI REŠICE Datum: Podprojekt: Stupeň: ZD SO / PS: Inženýrské objekty - kanalizace Soubor: RES_ZD_F2.doc Příloha: Měřítko: Čís. zakázky: Č. přílohy: Technická zpráva 0903 F.2.1.0

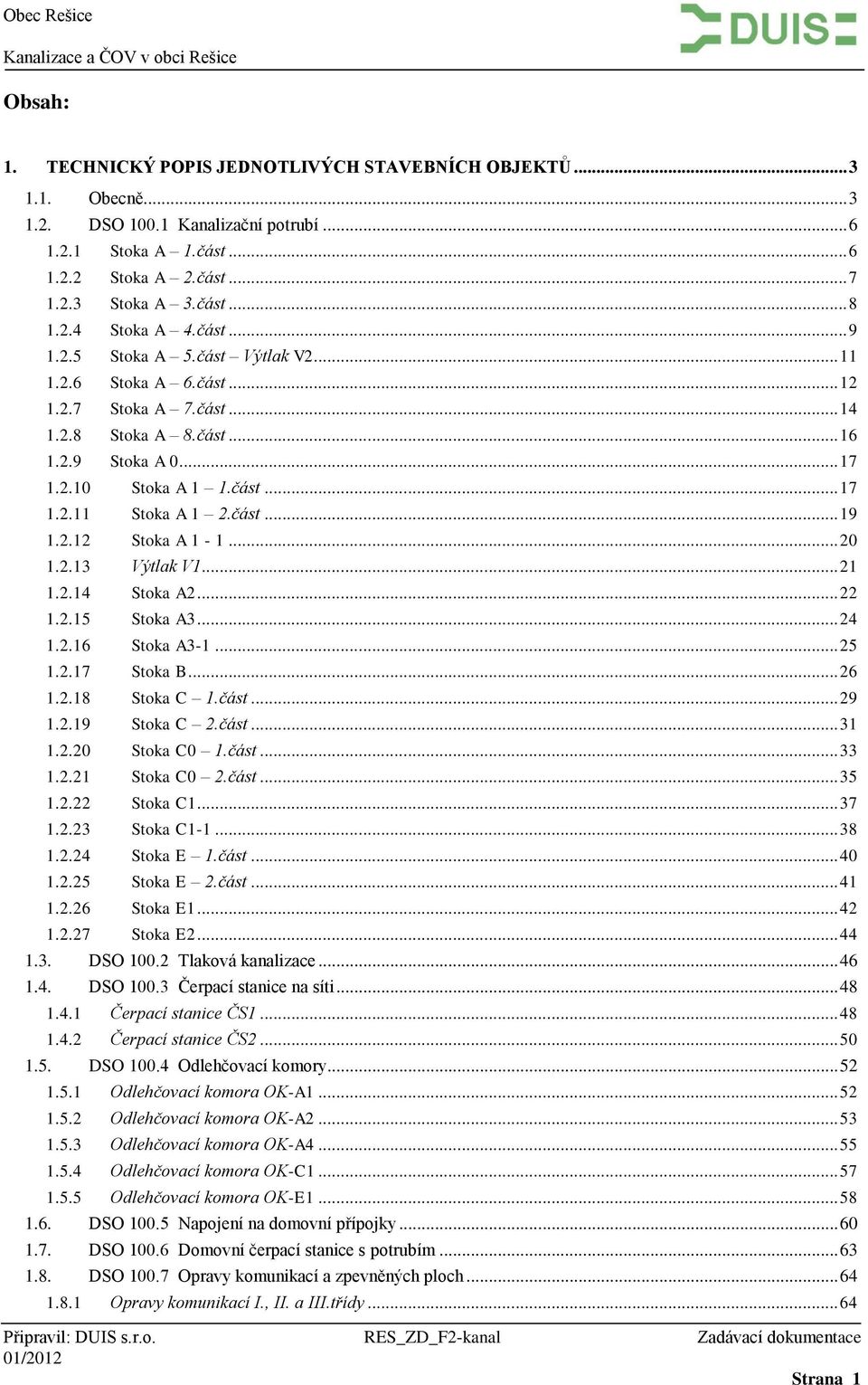

2 Obsah: 1. TECHNICKÝ POPIS JEDNOTLIVÝCH STAVEBNÍCH OBJEKTŮ Obecně DSO Kanalizační potrubí Stoka A 1.část Stoka A 2.část Stoka A 3.část Stoka A 4.část Stoka A 5.část Výtlak V Stoka A 6.část Stoka A 7.část Stoka A 8.část Stoka A Stoka A 1 1.část Stoka A 1 2.část Stoka A Výtlak V Stoka A Stoka A Stoka A Stoka B Stoka C 1.část Stoka C 2.část Stoka C0 1.část Stoka C0 2.část Stoka C Stoka C Stoka E 1.část Stoka E 2.část Stoka E Stoka E DSO Tlaková kanalizace DSO Čerpací stanice na síti Čerpací stanice ČS Čerpací stanice ČS DSO Odlehčovací komory Odlehčovací komora OK-A Odlehčovací komora OK-A Odlehčovací komora OK-A Odlehčovací komora OK-C Odlehčovací komora OK-E DSO Napojení na domovní přípojky DSO Domovní čerpací stanice s potrubím DSO Opravy komunikací a zpevněných ploch Opravy komunikací I., II. a III.třídy Strana 1

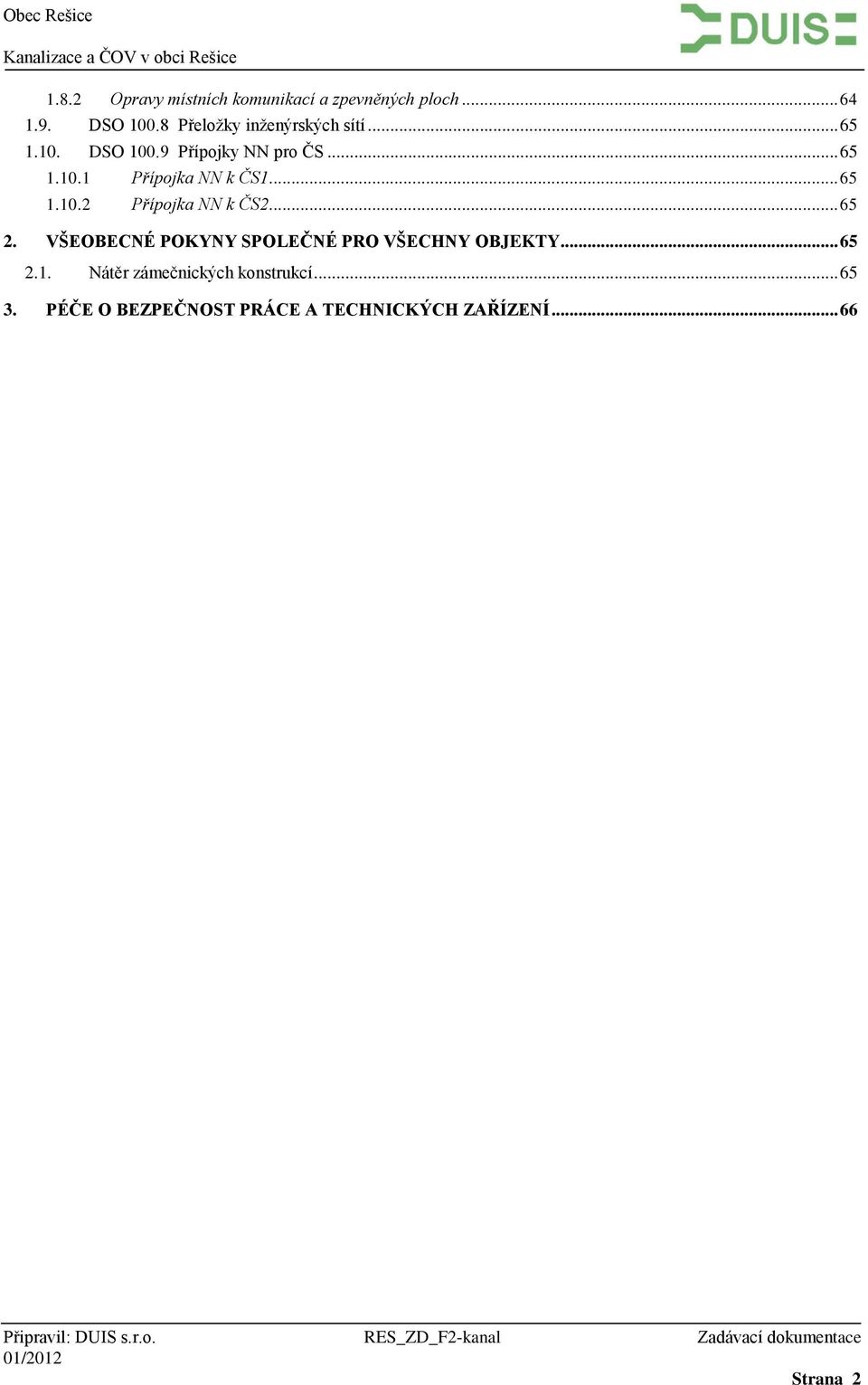

3 1.8.2 Opravy místních komunikací a zpevněných ploch DSO Přeložky inženýrských sítí DSO Přípojky NN pro ČS Přípojka NN k ČS Přípojka NN k ČS VŠEOBECNÉ POKYNY SPOLEČNÉ PRO VŠECHNY OBJEKTY Nátěr zámečnických konstrukcí PÉČE O BEZPEČNOST PRÁCE A TECHNICKÝCH ZAŘÍZENÍ Strana 2

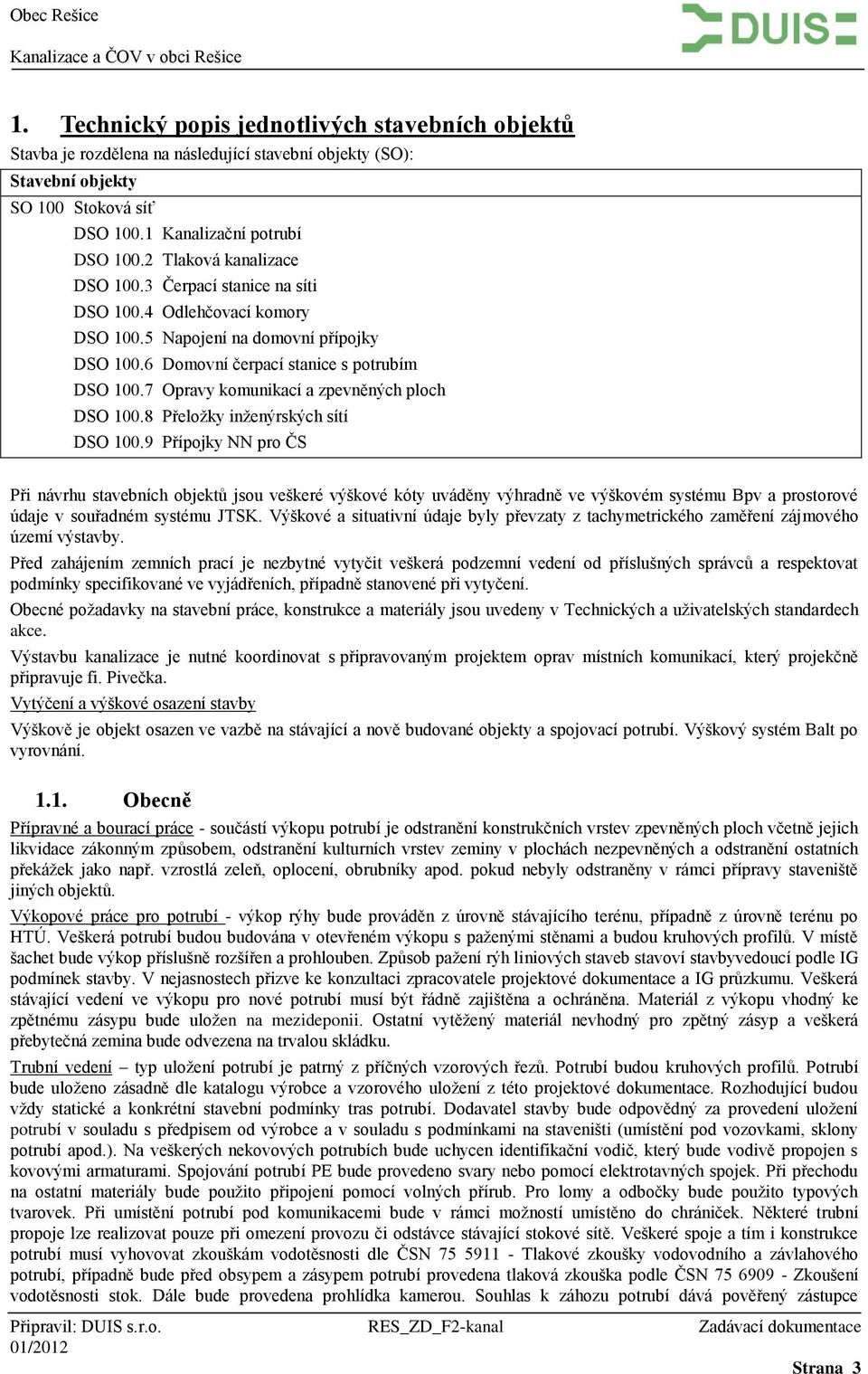

4 1. Technický popis jednotlivých stavebních objektů Stavba je rozdělena na následující stavební objekty (SO): Stavební objekty SO 100 Stoková síť DSO Kanalizační potrubí DSO Tlaková kanalizace DSO Čerpací stanice na síti DSO Odlehčovací komory DSO Napojení na domovní přípojky DSO Domovní čerpací stanice s potrubím DSO Opravy komunikací a zpevněných ploch DSO Přeložky inženýrských sítí DSO Přípojky NN pro ČS Při návrhu stavebních objektů jsou veškeré výškové kóty uváděny výhradně ve výškovém systému Bpv a prostorové údaje v souřadném systému JTSK. Výškové a situativní údaje byly převzaty z tachymetrického zaměření zájmového území výstavby. Před zahájením zemních prací je nezbytné vytyčit veškerá podzemní vedení od příslušných správců a respektovat podmínky specifikované ve vyjádřeních, případně stanovené při vytyčení. Obecné požadavky na stavební práce, konstrukce a materiály jsou uvedeny v Technických a uživatelských standardech akce. Výstavbu kanalizace je nutné koordinovat s připravovaným projektem oprav místních komunikací, který projekčně připravuje fi. Pivečka. Vytýčení a výškové osazení stavby Výškově je objekt osazen ve vazbě na stávající a nově budované objekty a spojovací potrubí. Výškový systém Balt po vyrovnání Obecně Přípravné a bourací práce - součástí výkopu potrubí je odstranění konstrukčních vrstev zpevněných ploch včetně jejich likvidace zákonným způsobem, odstranění kulturních vrstev zeminy v plochách nezpevněných a odstranění ostatních překážek jako např. vzrostlá zeleň, oplocení, obrubníky apod. pokud nebyly odstraněny v rámci přípravy staveniště jiných objektů. Výkopové práce pro potrubí - výkop rýhy bude prováděn z úrovně stávajícího terénu, případně z úrovně terénu po HTÚ. Veškerá potrubí budou budována v otevřeném výkopu s paženými stěnami a budou kruhových profilů. V místě šachet bude výkop příslušně rozšířen a prohlouben. Způsob pažení rýh liniových staveb stavoví stavbyvedoucí podle IG podmínek stavby. V nejasnostech přizve ke konzultaci zpracovatele projektové dokumentace a IG průzkumu. Veškerá stávající vedení ve výkopu pro nové potrubí musí být řádně zajištěna a ochráněna. Materiál z výkopu vhodný ke zpětnému zásypu bude uložen na mezideponii. Ostatní vytěžený materiál nevhodný pro zpětný zásyp a veškerá přebytečná zemina bude odvezena na trvalou skládku. Trubní vedení typ uložení potrubí je patrný z příčných vzorových řezů. Potrubí budou kruhových profilů. Potrubí bude uloženo zásadně dle katalogu výrobce a vzorového uložení z této projektové dokumentace. Rozhodující budou vždy statické a konkrétní stavební podmínky tras potrubí. Dodavatel stavby bude odpovědný za provedení uložení potrubí v souladu s předpisem od výrobce a v souladu s podmínkami na staveništi (umístění pod vozovkami, sklony potrubí apod.). Na veškerých nekovových potrubích bude uchycen identifikační vodič, který bude vodivě propojen s kovovými armaturami. Spojování potrubí PE bude provedeno svary nebo pomocí elektrotavných spojek. Při přechodu na ostatní materiály bude použito připojení pomocí volných přírub. Pro lomy a odbočky bude použito typových tvarovek. Při umístění potrubí pod komunikacemi bude v rámci možností umístěno do chrániček. Některé trubní propoje lze realizovat pouze při omezení provozu či odstávce stávající stokové sítě. Veškeré spoje a tím i konstrukce potrubí musí vyhovovat zkouškám vodotěsnosti dle ČSN Tlakové zkoušky vodovodního a závlahového potrubí, případně bude před obsypem a zásypem potrubí provedena tlaková zkouška podle ČSN Zkoušení vodotěsnosti stok. Dále bude provedena prohlídka kamerou. Souhlas k záhozu potrubí dává pověřený zástupce Strana 3

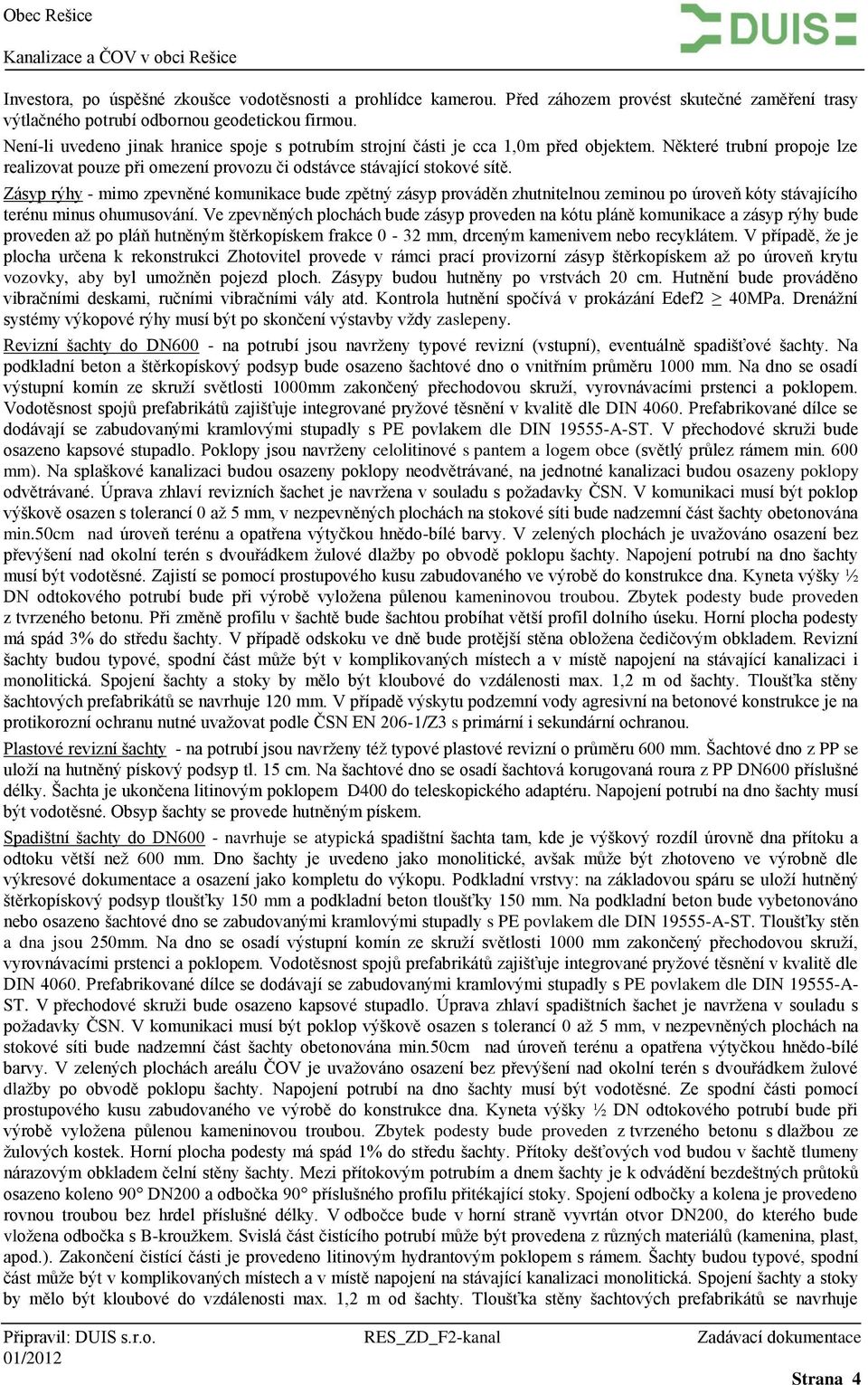

5 Investora, po úspěšné zkoušce vodotěsnosti a prohlídce kamerou. Před záhozem provést skutečné zaměření trasy výtlačného potrubí odbornou geodetickou firmou. Není-li uvedeno jinak hranice spoje s potrubím strojní části je cca 1,0m před objektem. Některé trubní propoje lze realizovat pouze při omezení provozu či odstávce stávající stokové sítě. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp rýhy bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. V případě, že je plocha určena k rekonstrukci Zhotovitel provede v rámci prací provizorní zásyp štěrkopískem až po úroveň krytu vozovky, aby byl umožněn pojezd ploch. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Drenážní systémy výkopové rýhy musí být po skončení výstavby vždy zaslepeny. Revizní šachty do DN600 - na potrubí jsou navrženy typové revizní (vstupní), eventuálně spadišťové šachty. Na podkladní beton a štěrkopískový podsyp bude osazeno šachtové dno o vnitřním průměru 1000 mm. Na dno se osadí výstupní komín ze skruží světlosti 1000mm zakončený přechodovou skruží, vyrovnávacími prstenci a poklopem. Vodotěsnost spojů prefabrikátů zajišťuje integrované pryžové těsnění v kvalitě dle DIN Prefabrikované dílce se dodávají se zabudovanými kramlovými stupadly s PE povlakem dle DIN A-ST. V přechodové skruži bude osazeno kapsové stupadlo. Poklopy jsou navrženy celolitinové s pantem a logem obce (světlý průlez rámem min. 600 mm). Na splaškové kanalizaci budou osazeny poklopy neodvětrávané, na jednotné kanalizaci budou osazeny poklopy odvětrávané. Úprava zhlaví revizních šachet je navržena v souladu s požadavky ČSN. V komunikaci musí být poklop výškově osazen s tolerancí 0 až 5 mm, v nezpevněných plochách na stokové síti bude nadzemní část šachty obetonována min.50cm nad úroveň terénu a opatřena výtyčkou hnědo-bílé barvy. V zelených plochách je uvažováno osazení bez převýšení nad okolní terén s dvouřádkem žulové dlažby po obvodě poklopu šachty. Napojení potrubí na dno šachty musí být vodotěsné. Zajistí se pomocí prostupového kusu zabudovaného ve výrobě do konstrukce dna. Kyneta výšky ½ DN odtokového potrubí bude při výrobě vyložena půlenou kameninovou troubou. Zbytek podesty bude proveden z tvrzeného betonu. Při změně profilu v šachtě bude šachtou probíhat větší profil dolního úseku. Horní plocha podesty má spád 3% do středu šachty. V případě odskoku ve dně bude protější stěna obložena čedičovým obkladem. Revizní šachty budou typové, spodní část může být v komplikovaných místech a v místě napojení na stávající kanalizaci i monolitická. Spojení šachty a stoky by mělo být kloubové do vzdálenosti max. 1,2 m od šachty. Tloušťka stěny šachtových prefabrikátů se navrhuje 120 mm. V případě výskytu podzemní vody agresivní na betonové konstrukce je na protikorozní ochranu nutné uvažovat podle ČSN EN 206-1/Z3 s primární i sekundární ochranou. Plastové revizní šachty - na potrubí jsou navrženy též typové plastové revizní o průměru 600 mm. Šachtové dno z PP se uloží na hutněný pískový podsyp tl. 1. Na šachtové dno se osadí šachtová korugovaná roura z PP DN600 příslušné délky. Šachta je ukončena litinovým poklopem D400 do teleskopického adaptéru. Napojení potrubí na dno šachty musí být vodotěsné. Obsyp šachty se provede hutněným pískem. Spadištní šachty do DN600 - navrhuje se atypická spadištní šachta tam, kde je výškový rozdíl úrovně dna přítoku a odtoku větší než 600 mm. Dno šachty je uvedeno jako monolitické, avšak může být zhotoveno ve výrobně dle výkresové dokumentace a osazení jako kompletu do výkopu. Podkladní vrstvy: na základovou spáru se uloží hutněný štěrkopískový podsyp tloušťky 150 mm a podkladní beton tloušťky 150 mm. Na podkladní beton bude vybetonováno nebo osazeno šachtové dno se zabudovanými kramlovými stupadly s PE povlakem dle DIN A-ST. Tloušťky stěn a dna jsou 250mm. Na dno se osadí výstupní komín ze skruží světlosti 1000 mm zakončený přechodovou skruží, vyrovnávacími prstenci a poklopem. Vodotěsnost spojů prefabrikátů zajišťuje integrované pryžové těsnění v kvalitě dle DIN Prefabrikované dílce se dodávají se zabudovanými kramlovými stupadly s PE povlakem dle DIN A- ST. V přechodové skruži bude osazeno kapsové stupadlo. Úprava zhlaví spadištních šachet je navržena v souladu s požadavky ČSN. V komunikaci musí být poklop výškově osazen s tolerancí 0 až 5 mm, v nezpevněných plochách na stokové síti bude nadzemní část šachty obetonována min.50cm nad úroveň terénu a opatřena výtyčkou hnědo-bílé barvy. V zelených plochách areálu ČOV je uvažováno osazení bez převýšení nad okolní terén s dvouřádkem žulové dlažby po obvodě poklopu šachty. Napojení potrubí na dno šachty musí být vodotěsné. Ze spodní části pomocí prostupového kusu zabudovaného ve výrobě do konstrukce dna. Kyneta výšky ½ DN odtokového potrubí bude při výrobě vyložena půlenou kameninovou troubou. Zbytek podesty bude proveden z tvrzeného betonu s dlažbou ze žulových kostek. Horní plocha podesty má spád 1% do středu šachty. Přítoky dešťových vod budou v šachtě tlumeny nárazovým obkladem čelní stěny šachty. Mezi přítokovým potrubím a dnem šachty je k odvádění bezdeštných průtoků osazeno koleno 90 DN200 a odbočka 90 příslušného profilu přitékající stoky. Spojení odbočky a kolena je provedeno rovnou troubou bez hrdel příslušné délky. V odbočce bude v horní straně vyvrtán otvor DN200, do kterého bude vložena odbočka s B-kroužkem. Svislá část čistícího potrubí může být provedena z různých materiálů (kamenina, plast, apod.). Zakončení čistící části je provedeno litinovým hydrantovým poklopem s rámem. Šachty budou typové, spodní část může být v komplikovaných místech a v místě napojení na stávající kanalizaci monolitická. Spojení šachty a stoky by mělo být kloubové do vzdálenosti max. 1,2 m od šachty. Tloušťka stěny šachtových prefabrikátů se navrhuje Strana 4

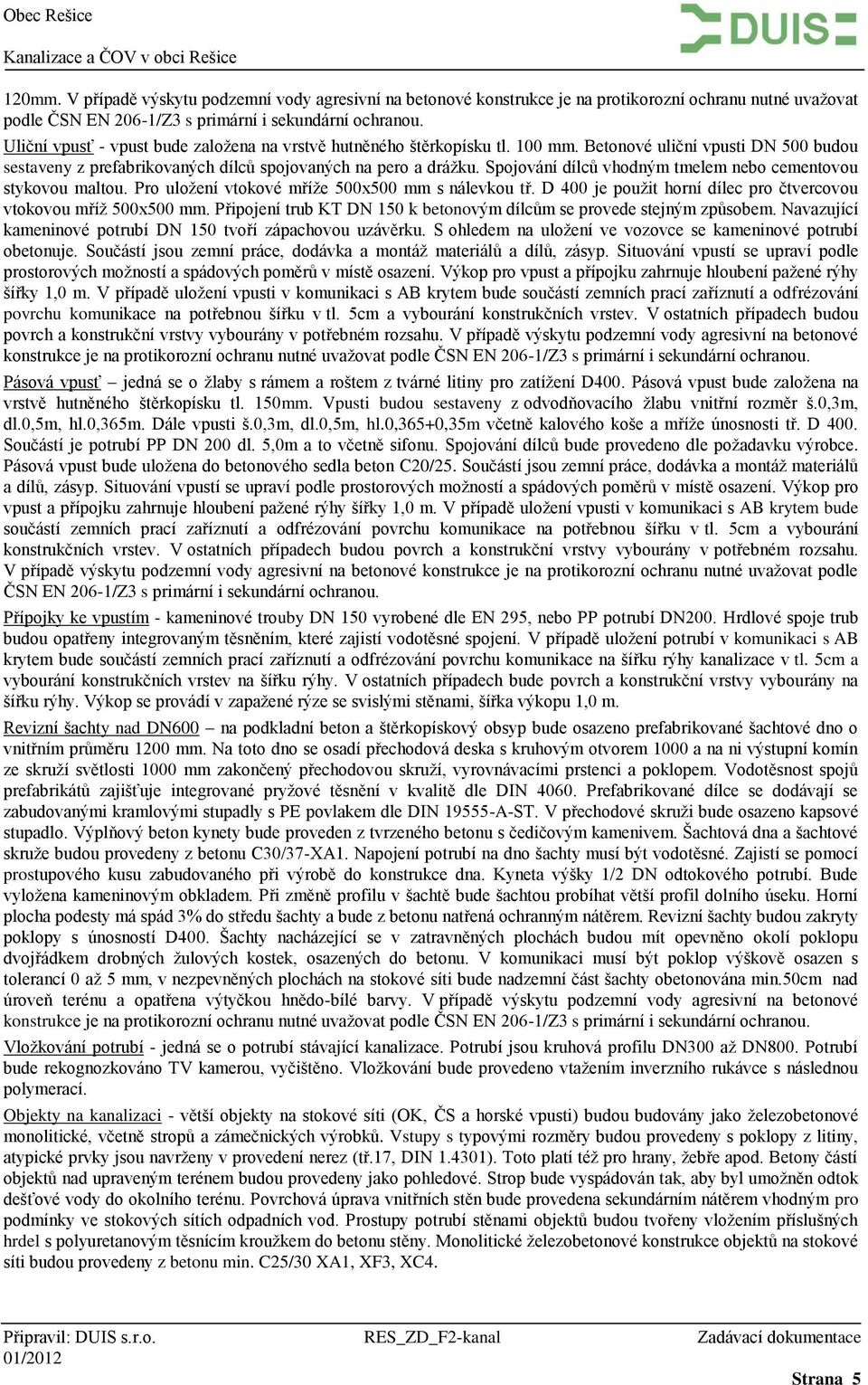

6 120mm. V případě výskytu podzemní vody agresivní na betonové konstrukce je na protikorozní ochranu nutné uvažovat podle ČSN EN 206-1/Z3 s primární i sekundární ochranou. Uliční vpusť - vpust bude založena na vrstvě hutněného štěrkopísku tl. 100 mm. Betonové uliční vpusti DN 500 budou sestaveny z prefabrikovaných dílců spojovaných na pero a drážku. Spojování dílců vhodným tmelem nebo cementovou stykovou maltou. Pro uložení vtokové mříže 500x500 mm s nálevkou tř. D 400 je použit horní dílec pro čtvercovou vtokovou mříž 500x500 mm. Připojení trub KT DN 150 k betonovým dílcům se provede stejným způsobem. Navazující kameninové potrubí DN 150 tvoří zápachovou uzávěrku. S ohledem na uložení ve vozovce se kameninové potrubí obetonuje. Součástí jsou zemní práce, dodávka a montáž materiálů a dílů, zásyp. Situování vpustí se upraví podle prostorových možností a spádových poměrů v místě osazení. Výkop pro vpust a přípojku zahrnuje hloubení pažené rýhy šířky 1,0 m. V případě uložení vpusti v komunikaci s AB krytem bude součástí zemních prací zaříznutí a odfrézování povrchu komunikace na potřebnou šířku v tl. 5cm a vybourání konstrukčních vrstev. V ostatních případech budou povrch a konstrukční vrstvy vybourány v potřebném rozsahu. V případě výskytu podzemní vody agresivní na betonové konstrukce je na protikorozní ochranu nutné uvažovat podle ČSN EN 206-1/Z3 s primární i sekundární ochranou. Pásová vpusť jedná se o žlaby s rámem a roštem z tvárné litiny pro zatížení D400. Pásová vpust bude založena na vrstvě hutněného štěrkopísku tl. 150mm. Vpusti budou sestaveny z odvodňovacího žlabu vnitřní rozměr š.0,3m, dl.0,5m, hl.0,365m. Dále vpusti š.0,3m, dl.0,5m, hl.0,365+0,35m včetně kalového koše a mříže únosnosti tř. D 400. Součástí je potrubí PP DN 200 dl. 5,0m a to včetně sifonu. Spojování dílců bude provedeno dle požadavku výrobce. Pásová vpust bude uložena do betonového sedla beton C20/25. Součástí jsou zemní práce, dodávka a montáž materiálů a dílů, zásyp. Situování vpustí se upraví podle prostorových možností a spádových poměrů v místě osazení. Výkop pro vpust a přípojku zahrnuje hloubení pažené rýhy šířky 1,0 m. V případě uložení vpusti v komunikaci s AB krytem bude součástí zemních prací zaříznutí a odfrézování povrchu komunikace na potřebnou šířku v tl. 5cm a vybourání konstrukčních vrstev. V ostatních případech budou povrch a konstrukční vrstvy vybourány v potřebném rozsahu. V případě výskytu podzemní vody agresivní na betonové konstrukce je na protikorozní ochranu nutné uvažovat podle ČSN EN 206-1/Z3 s primární i sekundární ochranou. Přípojky ke vpustím - kameninové trouby DN 150 vyrobené dle EN 295, nebo PP potrubí DN200. Hrdlové spoje trub budou opatřeny integrovaným těsněním, které zajistí vodotěsné spojení. V případě uložení potrubí v komunikaci s AB krytem bude součástí zemních prací zaříznutí a odfrézování povrchu komunikace na šířku rýhy kanalizace v tl. 5cm a vybourání konstrukčních vrstev na šířku rýhy. V ostatních případech bude povrch a konstrukční vrstvy vybourány na šířku rýhy. Výkop se provádí v zapažené rýze se svislými stěnami, šířka výkopu 1,0 m. Revizní šachty nad DN600 na podkladní beton a štěrkopískový obsyp bude osazeno prefabrikované šachtové dno o vnitřním průměru 1200 mm. Na toto dno se osadí přechodová deska s kruhovým otvorem 1000 a na ni výstupní komín ze skruží světlosti 1000 mm zakončený přechodovou skruží, vyrovnávacími prstenci a poklopem. Vodotěsnost spojů prefabrikátů zajišťuje integrované pryžové těsnění v kvalitě dle DIN Prefabrikované dílce se dodávají se zabudovanými kramlovými stupadly s PE povlakem dle DIN A-ST. V přechodové skruži bude osazeno kapsové stupadlo. Výplňový beton kynety bude proveden z tvrzeného betonu s čedičovým kamenivem. Šachtová dna a šachtové skruže budou provedeny z betonu C30/37-XA1. Napojení potrubí na dno šachty musí být vodotěsné. Zajistí se pomocí prostupového kusu zabudovaného při výrobě do konstrukce dna. Kyneta výšky 1/2 DN odtokového potrubí. Bude vyložena kameninovým obkladem. Při změně profilu v šachtě bude šachtou probíhat větší profil dolního úseku. Horní plocha podesty má spád 3% do středu šachty a bude z betonu natřená ochranným nátěrem. Revizní šachty budou zakryty poklopy s únosností D400. Šachty nacházející se v zatravněných plochách budou mít opevněno okolí poklopu dvojřádkem drobných žulových kostek, osazených do betonu. V komunikaci musí být poklop výškově osazen s tolerancí 0 až 5 mm, v nezpevněných plochách na stokové síti bude nadzemní část šachty obetonována min.50cm nad úroveň terénu a opatřena výtyčkou hnědo-bílé barvy. V případě výskytu podzemní vody agresivní na betonové konstrukce je na protikorozní ochranu nutné uvažovat podle ČSN EN 206-1/Z3 s primární i sekundární ochranou. Vložkování potrubí - jedná se o potrubí stávající kanalizace. Potrubí jsou kruhová profilu DN300 až DN800. Potrubí bude rekognozkováno TV kamerou, vyčištěno. Vložkování bude provedeno vtažením inverzního rukávce s následnou polymerací. Objekty na kanalizaci - větší objekty na stokové síti (OK, ČS a horské vpusti) budou budovány jako železobetonové monolitické, včetně stropů a zámečnických výrobků. Vstupy s typovými rozměry budou provedeny s poklopy z litiny, atypické prvky jsou navrženy v provedení nerez (tř.17, DIN ). Toto platí též pro hrany, žebře apod. Betony částí objektů nad upraveným terénem budou provedeny jako pohledové. Strop bude vyspádován tak, aby byl umožněn odtok dešťové vody do okolního terénu. Povrchová úprava vnitřních stěn bude provedena sekundárním nátěrem vhodným pro podmínky ve stokových sítích odpadních vod. Prostupy potrubí stěnami objektů budou tvořeny vložením příslušných hrdel s polyuretanovým těsnícím kroužkem do betonu stěny. Monolitické železobetonové konstrukce objektů na stokové síti budou provedeny z betonu min. C25/30 XA1, XF3, XC4. Strana 5

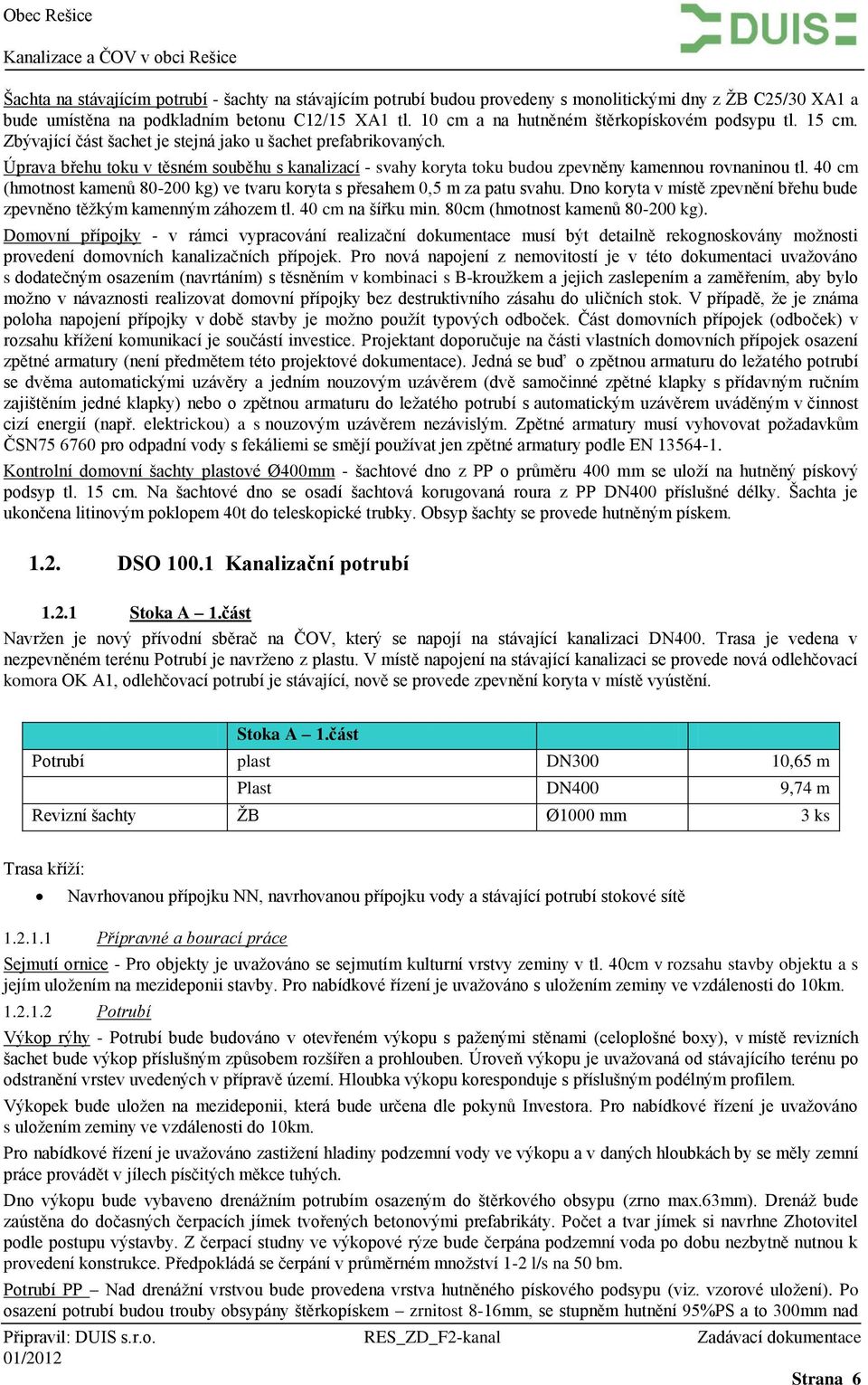

7 Šachta na stávajícím potrubí - šachty na stávajícím potrubí budou provedeny s monolitickými dny z ŽB C25/30 XA1 a bude umístěna na podkladním betonu C12/15 XA1 tl. 10 cm a na hutněném štěrkopískovém podsypu tl. 1. Zbývající část šachet je stejná jako u šachet prefabrikovaných. Úprava břehu toku v těsném souběhu s kanalizací - svahy koryta toku budou zpevněny kamennou rovnaninou tl. 40 cm (hmotnost kamenů kg) ve tvaru koryta s přesahem 0,5 m za patu svahu. Dno koryta v místě zpevnění břehu bude zpevněno těžkým kamenným záhozem tl. 40 cm na šířku min. 80cm (hmotnost kamenů kg). Domovní přípojky - v rámci vypracování realizační dokumentace musí být detailně rekognoskovány možnosti provedení domovních kanalizačních přípojek. Pro nová napojení z nemovitostí je v této dokumentaci uvažováno s dodatečným osazením (navrtáním) s těsněním v kombinaci s B-kroužkem a jejich zaslepením a zaměřením, aby bylo možno v návaznosti realizovat domovní přípojky bez destruktivního zásahu do uličních stok. V případě, že je známa poloha napojení přípojky v době stavby je možno použít typových odboček. Část domovních přípojek (odboček) v rozsahu křížení komunikací je součástí investice. Projektant doporučuje na části vlastních domovních přípojek osazení zpětné armatury (není předmětem této projektové dokumentace). Jedná se buď o zpětnou armaturu do ležatého potrubí se dvěma automatickými uzávěry a jedním nouzovým uzávěrem (dvě samočinné zpětné klapky s přídavným ručním zajištěním jedné klapky) nebo o zpětnou armaturu do ležatého potrubí s automatickým uzávěrem uváděným v činnost cizí energií (např. elektrickou) a s nouzovým uzávěrem nezávislým. Zpětné armatury musí vyhovovat požadavkům ČSN pro odpadní vody s fekáliemi se smějí používat jen zpětné armatury podle EN Kontrolní domovní šachty plastové Ø400mm - šachtové dno z PP o průměru 400 mm se uloží na hutněný pískový podsyp tl. 1. Na šachtové dno se osadí šachtová korugovaná roura z PP DN400 příslušné délky. Šachta je ukončena litinovým poklopem 40t do teleskopické trubky. Obsyp šachty se provede hutněným pískem DSO Kanalizační potrubí Stoka A 1.část Navržen je nový přívodní sběrač na ČOV, který se napojí na stávající kanalizaci DN400. Trasa je vedena v nezpevněném terénu Potrubí je navrženo z plastu. V místě napojení na stávající kanalizaci se provede nová odlehčovací komora OK A1, odlehčovací potrubí je stávající, nově se provede zpevnění koryta v místě vyústění. Stoka A 1.část Potrubí plast DN300 10,65 m Plast DN400 9,74 m Revizní šachty ŽB Ø1000 mm 3 ks Trasa kříží: Navrhovanou přípojku NN, navrhovanou přípojku vody a stávající potrubí stokové sítě Přípravné a bourací práce Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 40cm v rozsahu stavby objektu a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Potrubí Výkop rýhy - Potrubí bude budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy), v místě revizních šachet bude výkop příslušným způsobem rozšířen a prohlouben. Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech písčitých měkce tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Předpokládá se čerpání v průměrném množství 1-2 l/s na 50 bm. Potrubí PP Nad drenážní vrstvou bude provedena vrstva hutněného pískového podsypu (viz. vzorové uložení). Po osazení potrubí budou trouby obsypány štěrkopískem zrnitost 8-16mm, se stupněm hutnění 95%PS a to 300mm nad Strana 6

8 vrchol potrubí. Spoje PP trub budou těsněny gumovým těsněním. Veškeré spoje a tím i konstrukce potrubí musí vyhovovat zkouškám vodotěsnosti stok. Před obsypem a zásypem potrubí bude provedena tlaková zkouška podle ČSN Zkoušení vodotěsnosti stok. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Ohumusování - Na závěr prací bude provedena rekultivace povrchu nových terénních úprav a veškerých ostatních ploch dotčených stavebními pracemi. Veškeré plochy budou zbaveny stavební suti a jiných zbytků materiálu. Takto připravená plocha bude ohumusována (rozprostření ornice) a upravena do výsledného tvaru povrchu. Nová komunikace v místě uložení kanalizace do tělesa příjezdné komunikace na ČOV bude provedena konstrukce komunikace (viz. samostatný SO 206) Stoka A 2.část Navržena je rekonstrukce stávající stoky DN400. Trasa je vedena v nezpevněném terénu. Potrubí je provedeno ze ŽB trub. V místě napojení na novou kanalizaci se provede nová odlehčovací komora OK A1, resp. bude provedena nová šachta pro napojení nového potrubí (Š7). Stoka A 2.část Potrubí vložka DN ,42 m Revizní šachty ŽB Ø1000 mm 3 ks z toho Monolitické dno (šachta na stáv. potrubí) Ø1000 mm 3 ks Přípravné a bourací práce Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 40cm v rozsahu stavby objektu (umístění nových šachet) a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Potrubí Výkop rýhy Nové šachty budou budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech písčitých měkce tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Vložkování potrubí - Potrubí bude rekognozkováno TV kamerou, vyčištěno. Vložkování bude provedeno vtažením inverzního rukávce s následnou polymerací. Bude zřízena provizorní čerpací jednotka a v rámci výkopu bude vedeno výtlačné potrubí do nejbližší šachty na stokovém systému. Stejným způsobem musí být zajištěn provoz stávajících domovních přípojek přerušených stavbou. Strana 7

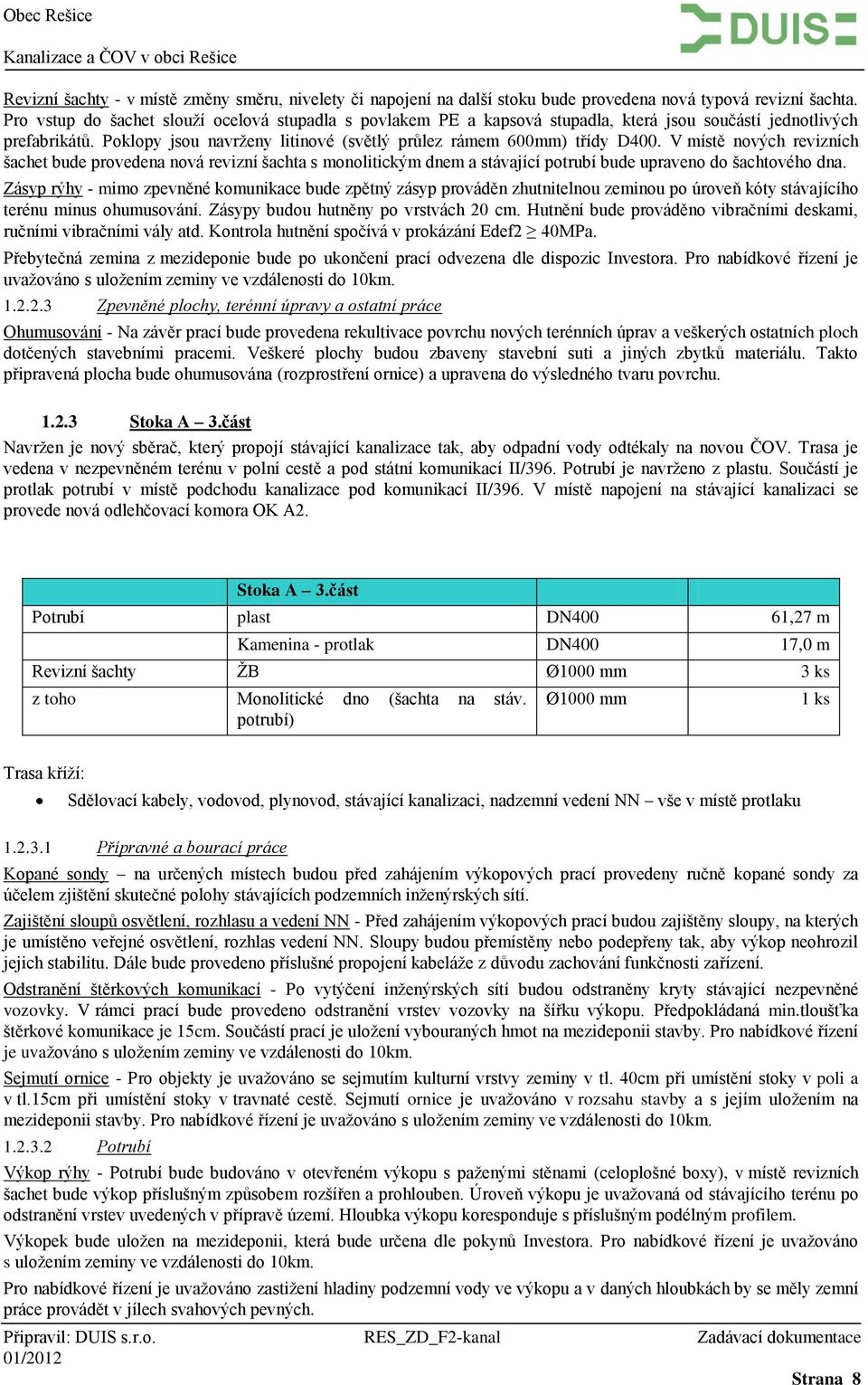

9 Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. V místě nových revizních šachet bude provedena nová revizní šachta s monolitickým dnem a stávající potrubí bude upraveno do šachtového dna. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Ohumusování - Na závěr prací bude provedena rekultivace povrchu nových terénních úprav a veškerých ostatních ploch dotčených stavebními pracemi. Veškeré plochy budou zbaveny stavební suti a jiných zbytků materiálu. Takto připravená plocha bude ohumusována (rozprostření ornice) a upravena do výsledného tvaru povrchu Stoka A 3.část Navržen je nový sběrač, který propojí stávající kanalizace tak, aby odpadní vody odtékaly na novou ČOV. Trasa je vedena v nezpevněném terénu v polní cestě a pod státní komunikací II/396. Potrubí je navrženo z plastu. Součástí je protlak potrubí v místě podchodu kanalizace pod komunikací II/396. V místě napojení na stávající kanalizaci se provede nová odlehčovací komora OK A2. Stoka A 3.část Potrubí plast DN400 61,27 m Kamenina - protlak DN400 17,0 m Revizní šachty ŽB Ø1000 mm 3 ks z toho Monolitické dno (šachta na stáv. potrubí) Ø1000 mm 1 ks Trasa kříží: Sdělovací kabely, vodovod, plynovod, stávající kanalizaci, nadzemní vedení NN vše v místě protlaku Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí. Zajištění sloupů osvětlení, rozhlasu a vedení NN - Před zahájením výkopových prací budou zajištěny sloupy, na kterých je umístěno veřejné osvětlení, rozhlas vedení NN. Sloupy budou přemístěny nebo podepřeny tak, aby výkop neohrozil jejich stabilitu. Dále bude provedeno příslušné propojení kabeláže z důvodu zachování funkčnosti zařízení. Odstranění štěrkových komunikací - Po vytýčení inženýrských sítí budou odstraněny kryty stávající nezpevněné vozovky. V rámci prací bude provedeno odstranění vrstev vozovky na šířku výkopu. Předpokládaná min.tloušťka štěrkové komunikace je 15cm. Součástí prací je uložení vybouraných hmot na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 40cm při umístění stoky v poli a v tl.15cm při umístění stoky v travnaté cestě. Sejmutí ornice je uvažováno v rozsahu stavby a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Potrubí Výkop rýhy - Potrubí bude budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy), v místě revizních šachet bude výkop příslušným způsobem rozšířen a prohlouben. Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech svahových pevných. Strana 8

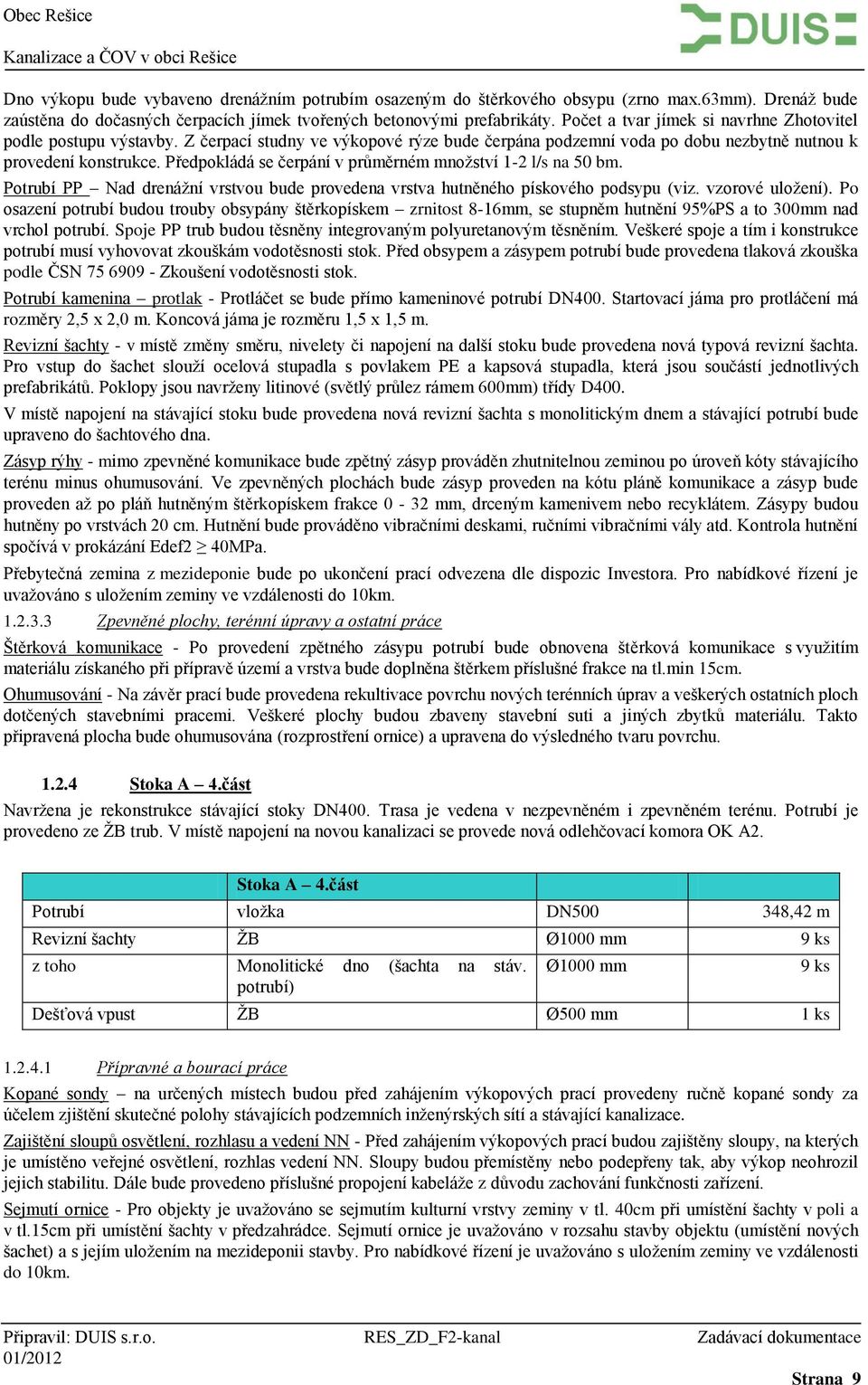

10 Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Předpokládá se čerpání v průměrném množství 1-2 l/s na 50 bm. Potrubí PP Nad drenážní vrstvou bude provedena vrstva hutněného pískového podsypu (viz. vzorové uložení). Po osazení potrubí budou trouby obsypány štěrkopískem zrnitost 8-16mm, se stupněm hutnění 95%PS a to 300mm nad vrchol potrubí. Spoje PP trub budou těsněny integrovaným polyuretanovým těsněním. Veškeré spoje a tím i konstrukce potrubí musí vyhovovat zkouškám vodotěsnosti stok. Před obsypem a zásypem potrubí bude provedena tlaková zkouška podle ČSN Zkoušení vodotěsnosti stok. Potrubí kamenina protlak - Protláčet se bude přímo kameninové potrubí DN400. Startovací jáma pro protláčení má rozměry 2,5 x 2,0 m. Koncová jáma je rozměru 1,5 x 1,5 m. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. V místě napojení na stávající stoku bude provedena nová revizní šachta s monolitickým dnem a stávající potrubí bude upraveno do šachtového dna. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Štěrková komunikace - Po provedení zpětného zásypu potrubí bude obnovena štěrková komunikace s využitím materiálu získaného při přípravě území a vrstva bude doplněna štěrkem příslušné frakce na tl.min 15cm. Ohumusování - Na závěr prací bude provedena rekultivace povrchu nových terénních úprav a veškerých ostatních ploch dotčených stavebními pracemi. Veškeré plochy budou zbaveny stavební suti a jiných zbytků materiálu. Takto připravená plocha bude ohumusována (rozprostření ornice) a upravena do výsledného tvaru povrchu Stoka A 4.část Navržena je rekonstrukce stávající stoky DN400. Trasa je vedena v nezpevněném i zpevněném terénu. Potrubí je provedeno ze ŽB trub. V místě napojení na novou kanalizaci se provede nová odlehčovací komora OK A2. Stoka A 4.část Potrubí vložka DN ,42 m Revizní šachty ŽB Ø1000 mm 9 ks z toho Monolitické dno (šachta na stáv. potrubí) Ø1000 mm Dešťová vpust ŽB Ø500 mm 1 ks 9 ks Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí a stávající kanalizace. Zajištění sloupů osvětlení, rozhlasu a vedení NN - Před zahájením výkopových prací budou zajištěny sloupy, na kterých je umístěno veřejné osvětlení, rozhlas vedení NN. Sloupy budou přemístěny nebo podepřeny tak, aby výkop neohrozil jejich stabilitu. Dále bude provedeno příslušné propojení kabeláže z důvodu zachování funkčnosti zařízení. Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 40cm při umístění šachty v poli a v tl.15cm při umístění šachty v předzahrádce. Sejmutí ornice je uvažováno v rozsahu stavby objektu (umístění nových šachet) a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Strana 9

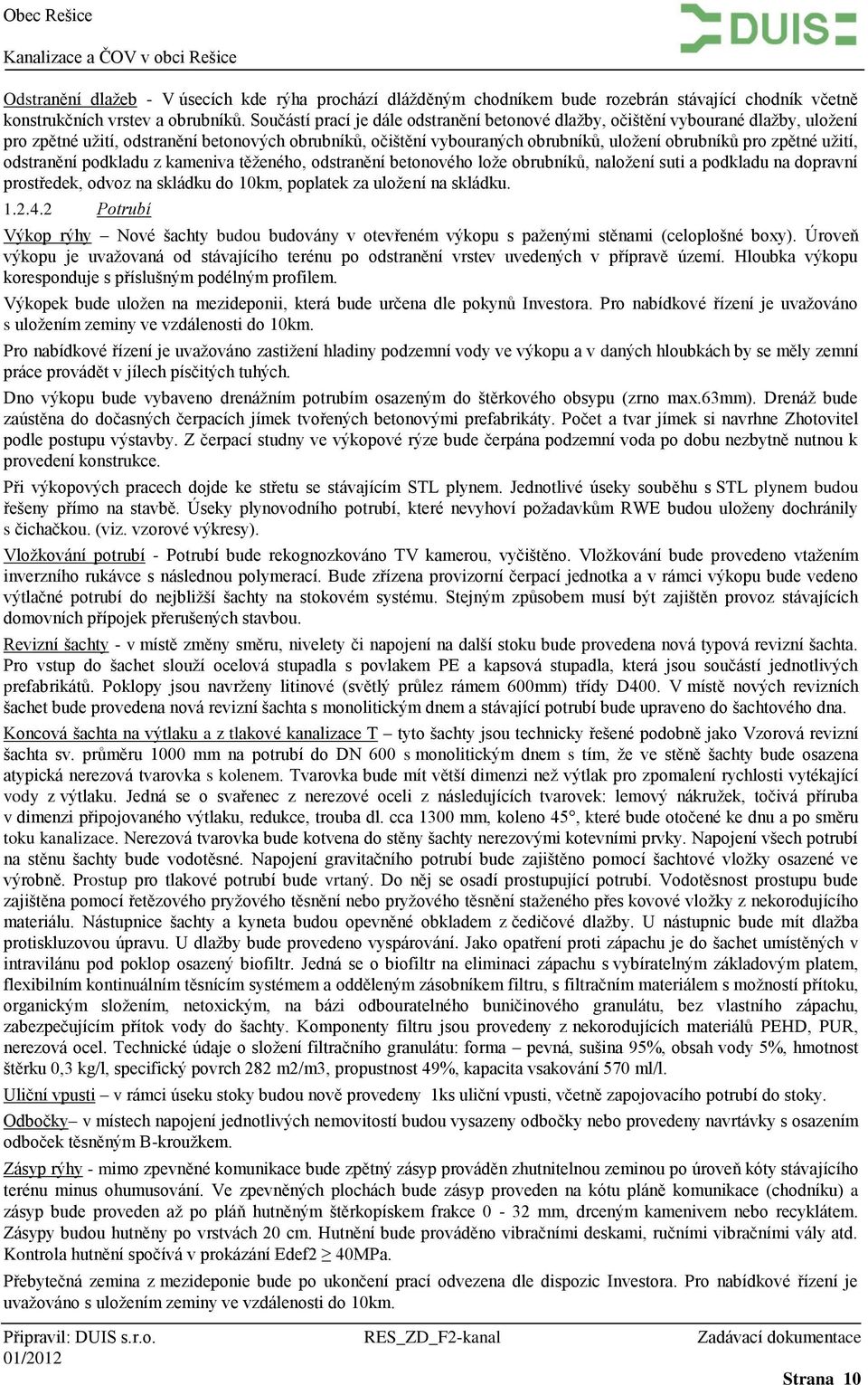

11 Odstranění dlažeb - V úsecích kde rýha prochází dlážděným chodníkem bude rozebrán stávající chodník včetně konstrukčních vrstev a obrubníků. Součástí prací je dále odstranění betonové dlažby, očištění vybourané dlažby, uložení pro zpětné užití, odstranění betonových obrubníků, očištění vybouraných obrubníků, uložení obrubníků pro zpětné užití, odstranění podkladu z kameniva těženého, odstranění betonového lože obrubníků, naložení suti a podkladu na dopravní prostředek, odvoz na skládku do 10km, poplatek za uložení na skládku Potrubí Výkop rýhy Nové šachty budou budovány v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech písčitých tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Při výkopových pracech dojde ke střetu se stávajícím STL plynem. Jednotlivé úseky souběhu s STL plynem budou řešeny přímo na stavbě. Úseky plynovodního potrubí, které nevyhoví požadavkům RWE budou uloženy dochránily s čichačkou. (viz. vzorové výkresy). Vložkování potrubí - Potrubí bude rekognozkováno TV kamerou, vyčištěno. Vložkování bude provedeno vtažením inverzního rukávce s následnou polymerací. Bude zřízena provizorní čerpací jednotka a v rámci výkopu bude vedeno výtlačné potrubí do nejbližší šachty na stokovém systému. Stejným způsobem musí být zajištěn provoz stávajících domovních přípojek přerušených stavbou. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. V místě nových revizních šachet bude provedena nová revizní šachta s monolitickým dnem a stávající potrubí bude upraveno do šachtového dna. Koncová šachta na výtlaku a z tlakové kanalizace T tyto šachty jsou technicky řešené podobně jako Vzorová revizní šachta sv. průměru 1000 mm na potrubí do DN 600 s monolitickým dnem s tím, že ve stěně šachty bude osazena atypická nerezová tvarovka s kolenem. Tvarovka bude mít větší dimenzi než výtlak pro zpomalení rychlosti vytékající vody z výtlaku. Jedná se o svařenec z nerezové oceli z následujících tvarovek: lemový nákružek, točivá příruba v dimenzi připojovaného výtlaku, redukce, trouba dl. cca 1300 mm, koleno 45, které bude otočené ke dnu a po směru toku kanalizace. Nerezová tvarovka bude kotvena do stěny šachty nerezovými kotevními prvky. Napojení všech potrubí na stěnu šachty bude vodotěsné. Napojení gravitačního potrubí bude zajištěno pomocí šachtové vložky osazené ve výrobně. Prostup pro tlakové potrubí bude vrtaný. Do něj se osadí prostupující potrubí. Vodotěsnost prostupu bude zajištěna pomocí řetězového pryžového těsnění nebo pryžového těsnění staženého přes kovové vložky z nekorodujícího materiálu. Nástupnice šachty a kyneta budou opevněné obkladem z čedičové dlažby. U nástupnic bude mít dlažba protiskluzovou úpravu. U dlažby bude provedeno vyspárování. Jako opatření proti zápachu je do šachet umístěných v intravilánu pod poklop osazený biofiltr. Jedná se o biofiltr na eliminaci zápachu s vybíratelným základovým platem, flexibilním kontinuálním těsnícím systémem a odděleným zásobníkem filtru, s filtračním materiálem s možností přítoku, organickým složením, netoxickým, na bázi odbouratelného buničinového granulátu, bez vlastního zápachu, zabezpečujícím přítok vody do šachty. Komponenty filtru jsou provedeny z nekorodujících materiálů PEHD, PUR, nerezová ocel. Technické údaje o složení filtračního granulátu: forma pevná, sušina 95%, obsah vody 5%, hmotnost štěrku 0,3 kg/l, specifický povrch 282 m2/m3, propustnost 49%, kapacita vsakování 570 ml/l. Uliční vpusti v rámci úseku stoky budou nově provedeny 1ks uliční vpusti, včetně zapojovacího potrubí do stoky. Odbočky v místech napojení jednotlivých nemovitostí budou vysazeny odbočky nebo provedeny navrtávky s osazením odboček těsněným B-kroužkem. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace (chodníku) a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Strana 10

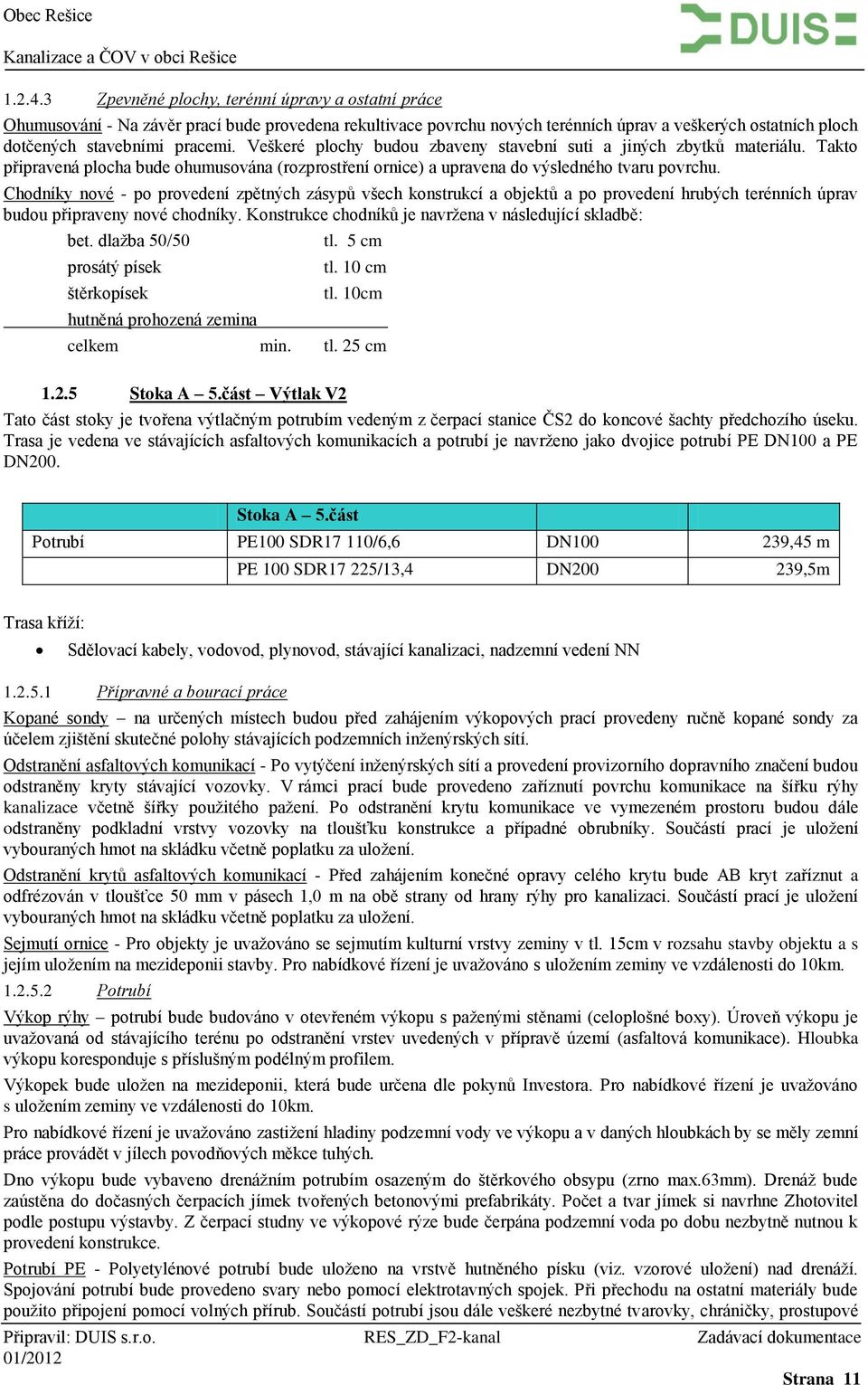

12 Zpevněné plochy, terénní úpravy a ostatní práce Ohumusování - Na závěr prací bude provedena rekultivace povrchu nových terénních úprav a veškerých ostatních ploch dotčených stavebními pracemi. Veškeré plochy budou zbaveny stavební suti a jiných zbytků materiálu. Takto připravená plocha bude ohumusována (rozprostření ornice) a upravena do výsledného tvaru povrchu. Chodníky nové - po provedení zpětných zásypů všech konstrukcí a objektů a po provedení hrubých terénních úprav budou připraveny nové chodníky. Konstrukce chodníků je navržena v následující skladbě: bet. dlažba 50/50 prosátý písek štěrkopísek hutněná prohozená zemina tl. tl. 10 cm tl. 10cm celkem min. tl Stoka A 5.část Výtlak V2 Tato část stoky je tvořena výtlačným potrubím vedeným z čerpací stanice ČS2 do koncové šachty předchozího úseku. Trasa je vedena ve stávajících asfaltových komunikacích a potrubí je navrženo jako dvojice potrubí PE DN100 a PE DN200. Stoka A 5.část Potrubí PE100 SDR17 110/6,6 DN ,45 m PE 100 SDR17 225/13,4 DN ,5m Trasa kříží: Sdělovací kabely, vodovod, plynovod, stávající kanalizaci, nadzemní vedení NN Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí. Odstranění asfaltových komunikací - Po vytýčení inženýrských sítí a provedení provizorního dopravního značení budou odstraněny kryty stávající vozovky. V rámci prací bude provedeno zaříznutí povrchu komunikace na šířku rýhy kanalizace včetně šířky použitého pažení. Po odstranění krytu komunikace ve vymezeném prostoru budou dále odstraněny podkladní vrstvy vozovky na tloušťku konstrukce a případné obrubníky. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Odstranění krytů asfaltových komunikací - Před zahájením konečné opravy celého krytu bude AB kryt zaříznut a odfrézován v tloušťce 50 mm v pásech 1,0 m na obě strany od hrany rýhy pro kanalizaci. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 15cm v rozsahu stavby objektu a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Potrubí Výkop rýhy potrubí bude budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území (asfaltová komunikace). Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech povodňových měkce tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Potrubí PE - Polyetylénové potrubí bude uloženo na vrstvě hutněného písku (viz. vzorové uložení) nad drenáží. Spojování potrubí bude provedeno svary nebo pomocí elektrotavných spojek. Při přechodu na ostatní materiály bude použito připojení pomocí volných přírub. Součástí potrubí jsou dále veškeré nezbytné tvarovky, chráničky, prostupové Strana 11

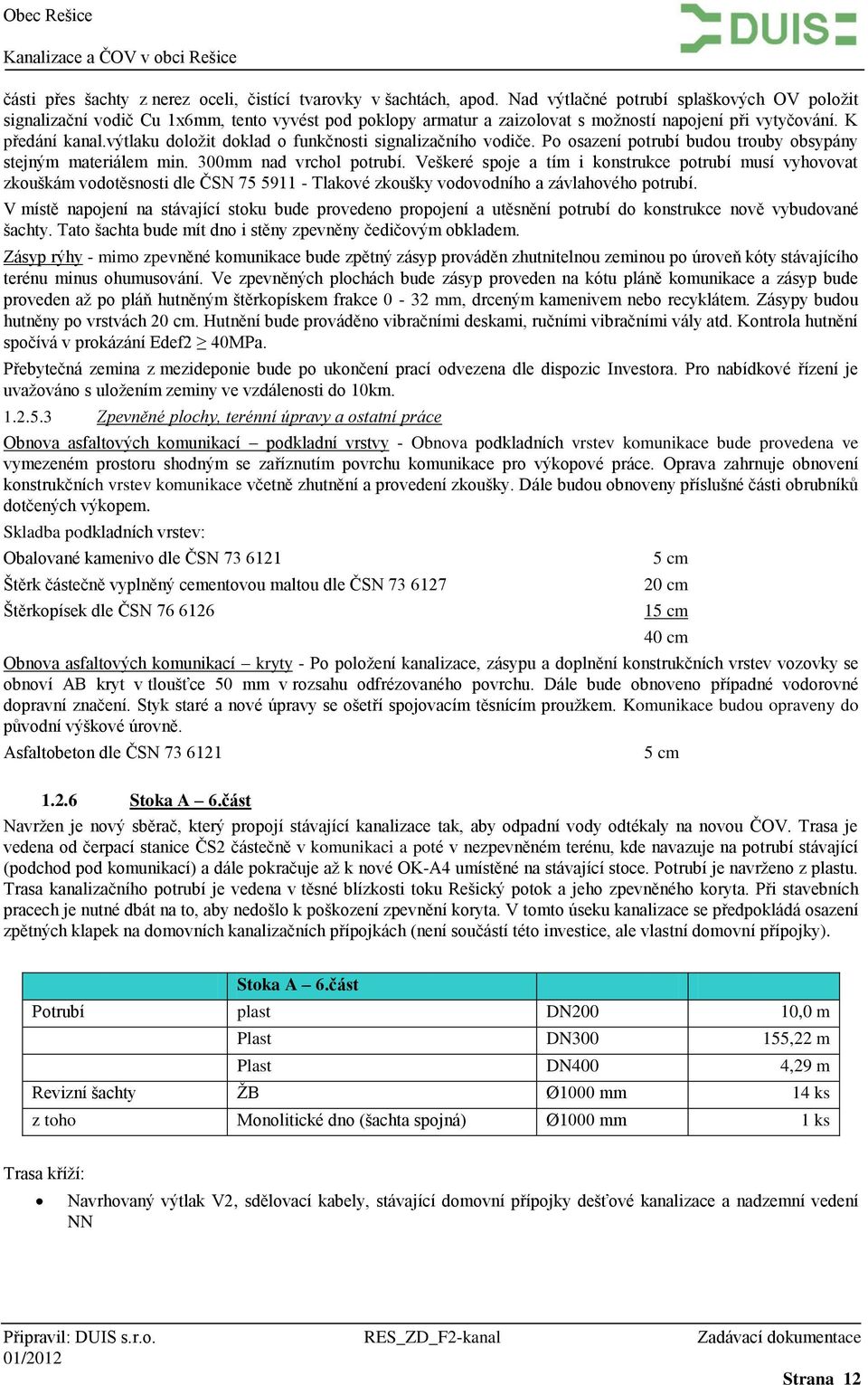

13 části přes šachty z nerez oceli, čistící tvarovky v šachtách, apod. Nad výtlačné potrubí splaškových OV položit signalizační vodič Cu 1x6mm, tento vyvést pod poklopy armatur a zaizolovat s možností napojení při vytyčování. K předání kanal.výtlaku doložit doklad o funkčnosti signalizačního vodiče. Po osazení potrubí budou trouby obsypány stejným materiálem min. 300mm nad vrchol potrubí. Veškeré spoje a tím i konstrukce potrubí musí vyhovovat zkouškám vodotěsnosti dle ČSN Tlakové zkoušky vodovodního a závlahového potrubí. V místě napojení na stávající stoku bude provedeno propojení a utěsnění potrubí do konstrukce nově vybudované šachty. Tato šachta bude mít dno i stěny zpevněny čedičovým obkladem. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Obnova asfaltových komunikací podkladní vrstvy - Obnova podkladních vrstev komunikace bude provedena ve vymezeném prostoru shodným se zaříznutím povrchu komunikace pro výkopové práce. Oprava zahrnuje obnovení konstrukčních vrstev komunikace včetně zhutnění a provedení zkoušky. Dále budou obnoveny příslušné části obrubníků dotčených výkopem. Skladba podkladních vrstev: Obalované kamenivo dle ČSN Štěrk částečně vyplněný cementovou maltou dle ČSN Štěrkopísek dle ČSN cm 1 40 cm Obnova asfaltových komunikací kryty - Po položení kanalizace, zásypu a doplnění konstrukčních vrstev vozovky se obnoví AB kryt v tloušťce 50 mm v rozsahu odfrézovaného povrchu. Dále bude obnoveno případné vodorovné dopravní značení. Styk staré a nové úpravy se ošetří spojovacím těsnícím proužkem. Komunikace budou opraveny do původní výškové úrovně. Asfaltobeton dle ČSN Stoka A 6.část Navržen je nový sběrač, který propojí stávající kanalizace tak, aby odpadní vody odtékaly na novou ČOV. Trasa je vedena od čerpací stanice ČS2 částečně v komunikaci a poté v nezpevněném terénu, kde navazuje na potrubí stávající (podchod pod komunikací) a dále pokračuje až k nové OK-A4 umístěné na stávající stoce. Potrubí je navrženo z plastu. Trasa kanalizačního potrubí je vedena v těsné blízkosti toku Rešický potok a jeho zpevněného koryta. Při stavebních pracech je nutné dbát na to, aby nedošlo k poškození zpevnění koryta. V tomto úseku kanalizace se předpokládá osazení zpětných klapek na domovních kanalizačních přípojkách (není součástí této investice, ale vlastní domovní přípojky). Stoka A 6.část Potrubí plast DN200 10,0 m Plast DN ,22 m Plast DN400 4,29 m Revizní šachty ŽB Ø1000 mm 14 ks z toho Monolitické dno (šachta spojná) Ø1000 mm 1 ks Trasa kříží: Navrhovaný výtlak V2, sdělovací kabely, stávající domovní přípojky dešťové kanalizace a nadzemní vedení NN Strana 12

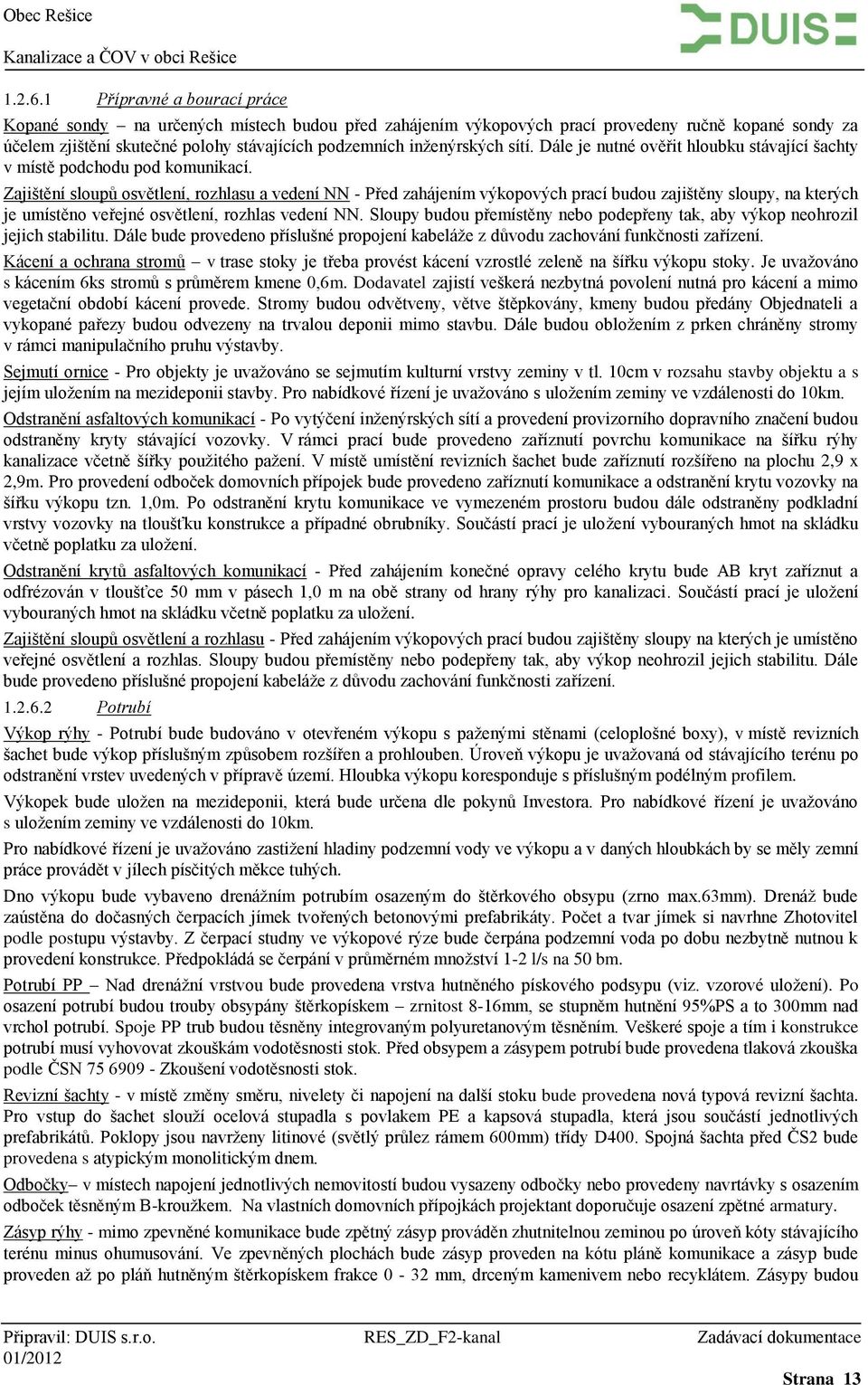

14 Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí. Dále je nutné ověřit hloubku stávající šachty v místě podchodu pod komunikací. Zajištění sloupů osvětlení, rozhlasu a vedení NN - Před zahájením výkopových prací budou zajištěny sloupy, na kterých je umístěno veřejné osvětlení, rozhlas vedení NN. Sloupy budou přemístěny nebo podepřeny tak, aby výkop neohrozil jejich stabilitu. Dále bude provedeno příslušné propojení kabeláže z důvodu zachování funkčnosti zařízení. Kácení a ochrana stromů v trase stoky je třeba provést kácení vzrostlé zeleně na šířku výkopu stoky. Je uvažováno s kácením 6ks stromů s průměrem kmene 0,6m. Dodavatel zajistí veškerá nezbytná povolení nutná pro kácení a mimo vegetační období kácení provede. Stromy budou odvětveny, větve štěpkovány, kmeny budou předány Objednateli a vykopané pařezy budou odvezeny na trvalou deponii mimo stavbu. Dále budou obložením z prken chráněny stromy v rámci manipulačního pruhu výstavby. Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 10cm v rozsahu stavby objektu a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Odstranění asfaltových komunikací - Po vytýčení inženýrských sítí a provedení provizorního dopravního značení budou odstraněny kryty stávající vozovky. V rámci prací bude provedeno zaříznutí povrchu komunikace na šířku rýhy kanalizace včetně šířky použitého pažení. V místě umístění revizních šachet bude zaříznutí rozšířeno na plochu 2,9 x 2,9m. Pro provedení odboček domovních přípojek bude provedeno zaříznutí komunikace a odstranění krytu vozovky na šířku výkopu tzn. 1,0m. Po odstranění krytu komunikace ve vymezeném prostoru budou dále odstraněny podkladní vrstvy vozovky na tloušťku konstrukce a případné obrubníky. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Odstranění krytů asfaltových komunikací - Před zahájením konečné opravy celého krytu bude AB kryt zaříznut a odfrézován v tloušťce 50 mm v pásech 1,0 m na obě strany od hrany rýhy pro kanalizaci. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Zajištění sloupů osvětlení a rozhlasu - Před zahájením výkopových prací budou zajištěny sloupy na kterých je umístěno veřejné osvětlení a rozhlas. Sloupy budou přemístěny nebo podepřeny tak, aby výkop neohrozil jejich stabilitu. Dále bude provedeno příslušné propojení kabeláže z důvodu zachování funkčnosti zařízení Potrubí Výkop rýhy - Potrubí bude budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy), v místě revizních šachet bude výkop příslušným způsobem rozšířen a prohlouben. Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech písčitých měkce tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Předpokládá se čerpání v průměrném množství 1-2 l/s na 50 bm. Potrubí PP Nad drenážní vrstvou bude provedena vrstva hutněného pískového podsypu (viz. vzorové uložení). Po osazení potrubí budou trouby obsypány štěrkopískem zrnitost 8-16mm, se stupněm hutnění 95%PS a to 300mm nad vrchol potrubí. Spoje PP trub budou těsněny integrovaným polyuretanovým těsněním. Veškeré spoje a tím i konstrukce potrubí musí vyhovovat zkouškám vodotěsnosti stok. Před obsypem a zásypem potrubí bude provedena tlaková zkouška podle ČSN Zkoušení vodotěsnosti stok. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. Spojná šachta před ČS2 bude provedena s atypickým monolitickým dnem. Odbočky v místech napojení jednotlivých nemovitostí budou vysazeny odbočky nebo provedeny navrtávky s osazením odboček těsněným B-kroužkem. Na vlastních domovních přípojkách projektant doporučuje osazení zpětné armatury. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou Strana 13

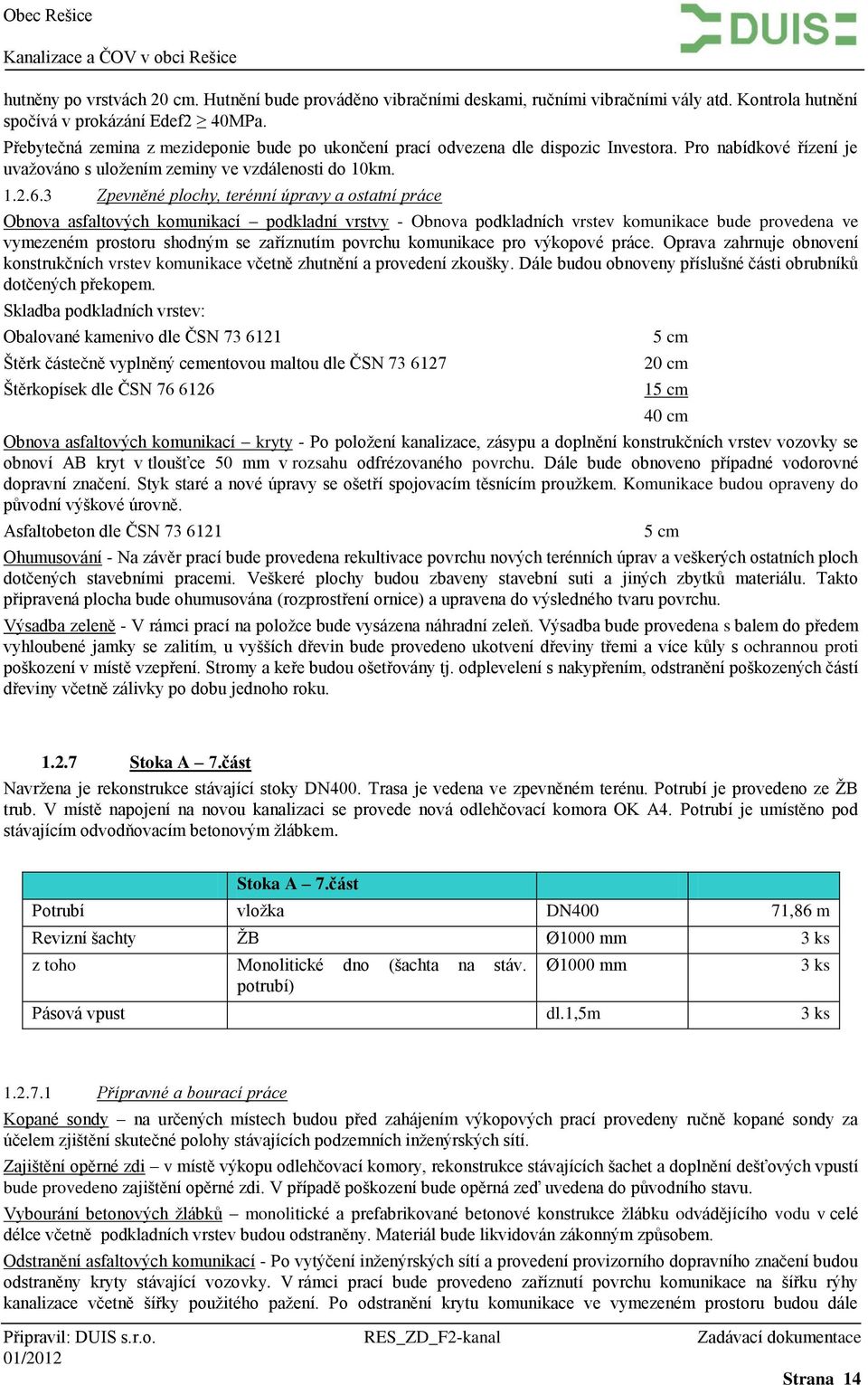

15 hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Obnova asfaltových komunikací podkladní vrstvy - Obnova podkladních vrstev komunikace bude provedena ve vymezeném prostoru shodným se zaříznutím povrchu komunikace pro výkopové práce. Oprava zahrnuje obnovení konstrukčních vrstev komunikace včetně zhutnění a provedení zkoušky. Dále budou obnoveny příslušné části obrubníků dotčených překopem. Skladba podkladních vrstev: Obalované kamenivo dle ČSN Štěrk částečně vyplněný cementovou maltou dle ČSN Štěrkopísek dle ČSN cm 1 40 cm Obnova asfaltových komunikací kryty - Po položení kanalizace, zásypu a doplnění konstrukčních vrstev vozovky se obnoví AB kryt v tloušťce 50 mm v rozsahu odfrézovaného povrchu. Dále bude obnoveno případné vodorovné dopravní značení. Styk staré a nové úpravy se ošetří spojovacím těsnícím proužkem. Komunikace budou opraveny do původní výškové úrovně. Asfaltobeton dle ČSN Ohumusování - Na závěr prací bude provedena rekultivace povrchu nových terénních úprav a veškerých ostatních ploch dotčených stavebními pracemi. Veškeré plochy budou zbaveny stavební suti a jiných zbytků materiálu. Takto připravená plocha bude ohumusována (rozprostření ornice) a upravena do výsledného tvaru povrchu. Výsadba zeleně - V rámci prací na položce bude vysázena náhradní zeleň. Výsadba bude provedena s balem do předem vyhloubené jamky se zalitím, u vyšších dřevin bude provedeno ukotvení dřeviny třemi a více kůly s ochrannou proti poškození v místě vzepření. Stromy a keře budou ošetřovány tj. odplevelení s nakypřením, odstranění poškozených částí dřeviny včetně zálivky po dobu jednoho roku Stoka A 7.část Navržena je rekonstrukce stávající stoky DN400. Trasa je vedena ve zpevněném terénu. Potrubí je provedeno ze ŽB trub. V místě napojení na novou kanalizaci se provede nová odlehčovací komora OK A4. Potrubí je umístěno pod stávajícím odvodňovacím betonovým žlábkem. Stoka A 7.část Potrubí vložka DN400 71,86 m Revizní šachty ŽB Ø1000 mm 3 ks z toho Monolitické dno (šachta na stáv. potrubí) Ø1000 mm Pásová vpust dl.1,5m 3 ks 3 ks Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí. Zajištění opěrné zdi v místě výkopu odlehčovací komory, rekonstrukce stávajících šachet a doplnění dešťových vpustí bude provedeno zajištění opěrné zdi. V případě poškození bude opěrná zeď uvedena do původního stavu. Vybourání betonových žlábků monolitické a prefabrikované betonové konstrukce žlábku odvádějícího vodu v celé délce včetně podkladních vrstev budou odstraněny. Materiál bude likvidován zákonným způsobem. Odstranění asfaltových komunikací - Po vytýčení inženýrských sítí a provedení provizorního dopravního značení budou odstraněny kryty stávající vozovky. V rámci prací bude provedeno zaříznutí povrchu komunikace na šířku rýhy kanalizace včetně šířky použitého pažení. Po odstranění krytu komunikace ve vymezeném prostoru budou dále Strana 14

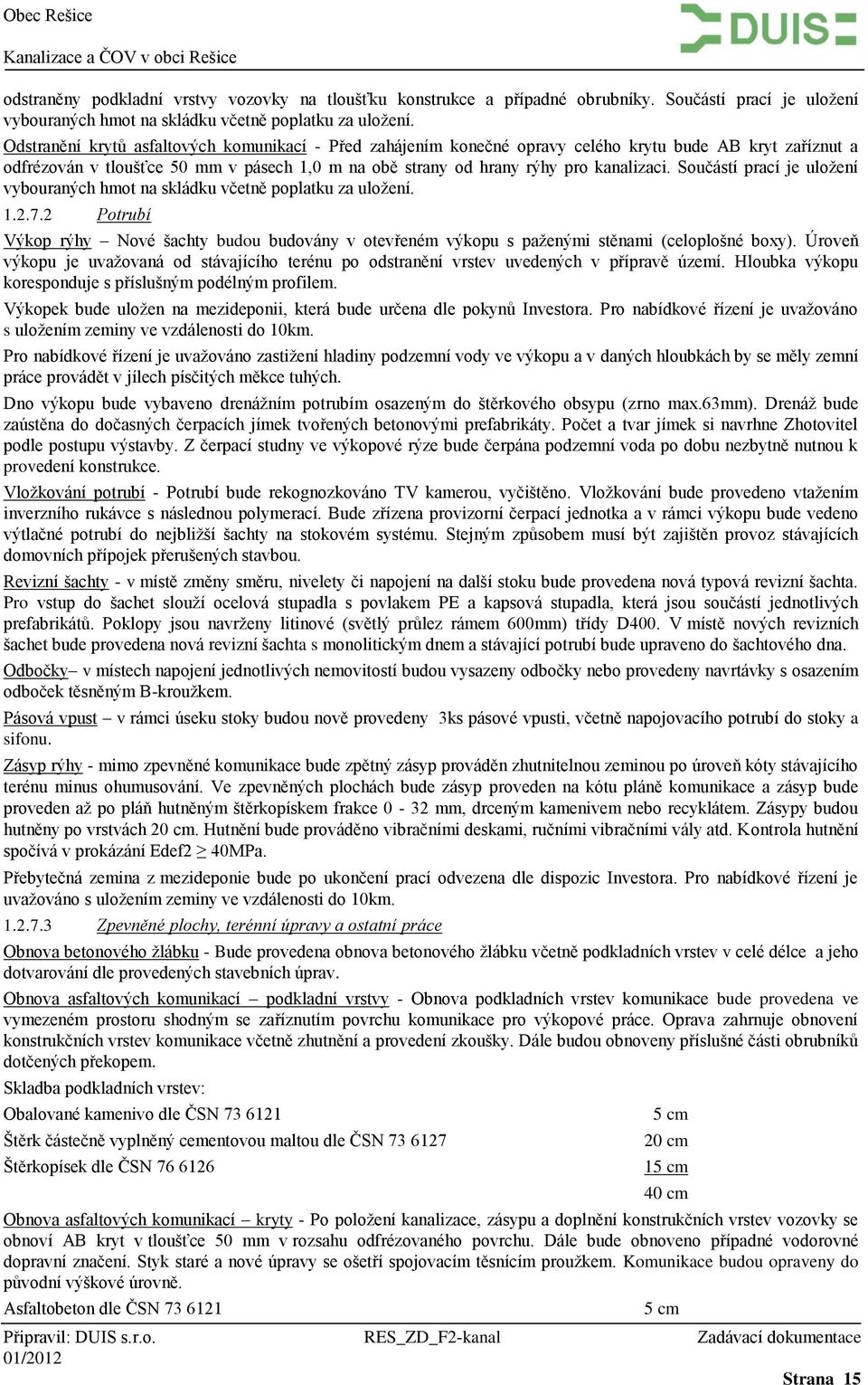

16 odstraněny podkladní vrstvy vozovky na tloušťku konstrukce a případné obrubníky. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Odstranění krytů asfaltových komunikací - Před zahájením konečné opravy celého krytu bude AB kryt zaříznut a odfrézován v tloušťce 50 mm v pásech 1,0 m na obě strany od hrany rýhy pro kanalizaci. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení Potrubí Výkop rýhy Nové šachty budou budovány v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech písčitých měkce tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Vložkování potrubí - Potrubí bude rekognozkováno TV kamerou, vyčištěno. Vložkování bude provedeno vtažením inverzního rukávce s následnou polymerací. Bude zřízena provizorní čerpací jednotka a v rámci výkopu bude vedeno výtlačné potrubí do nejbližší šachty na stokovém systému. Stejným způsobem musí být zajištěn provoz stávajících domovních přípojek přerušených stavbou. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. V místě nových revizních šachet bude provedena nová revizní šachta s monolitickým dnem a stávající potrubí bude upraveno do šachtového dna. Odbočky v místech napojení jednotlivých nemovitostí budou vysazeny odbočky nebo provedeny navrtávky s osazením odboček těsněným B-kroužkem. Pásová vpust v rámci úseku stoky budou nově provedeny 3ks pásové vpusti, včetně napojovacího potrubí do stoky a sifonu. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Obnova betonového žlábku - Bude provedena obnova betonového žlábku včetně podkladních vrstev v celé délce a jeho dotvarování dle provedených stavebních úprav. Obnova asfaltových komunikací podkladní vrstvy - Obnova podkladních vrstev komunikace bude provedena ve vymezeném prostoru shodným se zaříznutím povrchu komunikace pro výkopové práce. Oprava zahrnuje obnovení konstrukčních vrstev komunikace včetně zhutnění a provedení zkoušky. Dále budou obnoveny příslušné části obrubníků dotčených překopem. Skladba podkladních vrstev: Obalované kamenivo dle ČSN Štěrk částečně vyplněný cementovou maltou dle ČSN Štěrkopísek dle ČSN Strana cm 1 40 cm Obnova asfaltových komunikací kryty - Po položení kanalizace, zásypu a doplnění konstrukčních vrstev vozovky se obnoví AB kryt v tloušťce 50 mm v rozsahu odfrézovaného povrchu. Dále bude obnoveno případné vodorovné dopravní značení. Styk staré a nové úpravy se ošetří spojovacím těsnícím proužkem. Komunikace budou opraveny do původní výškové úrovně. Asfaltobeton dle ČSN

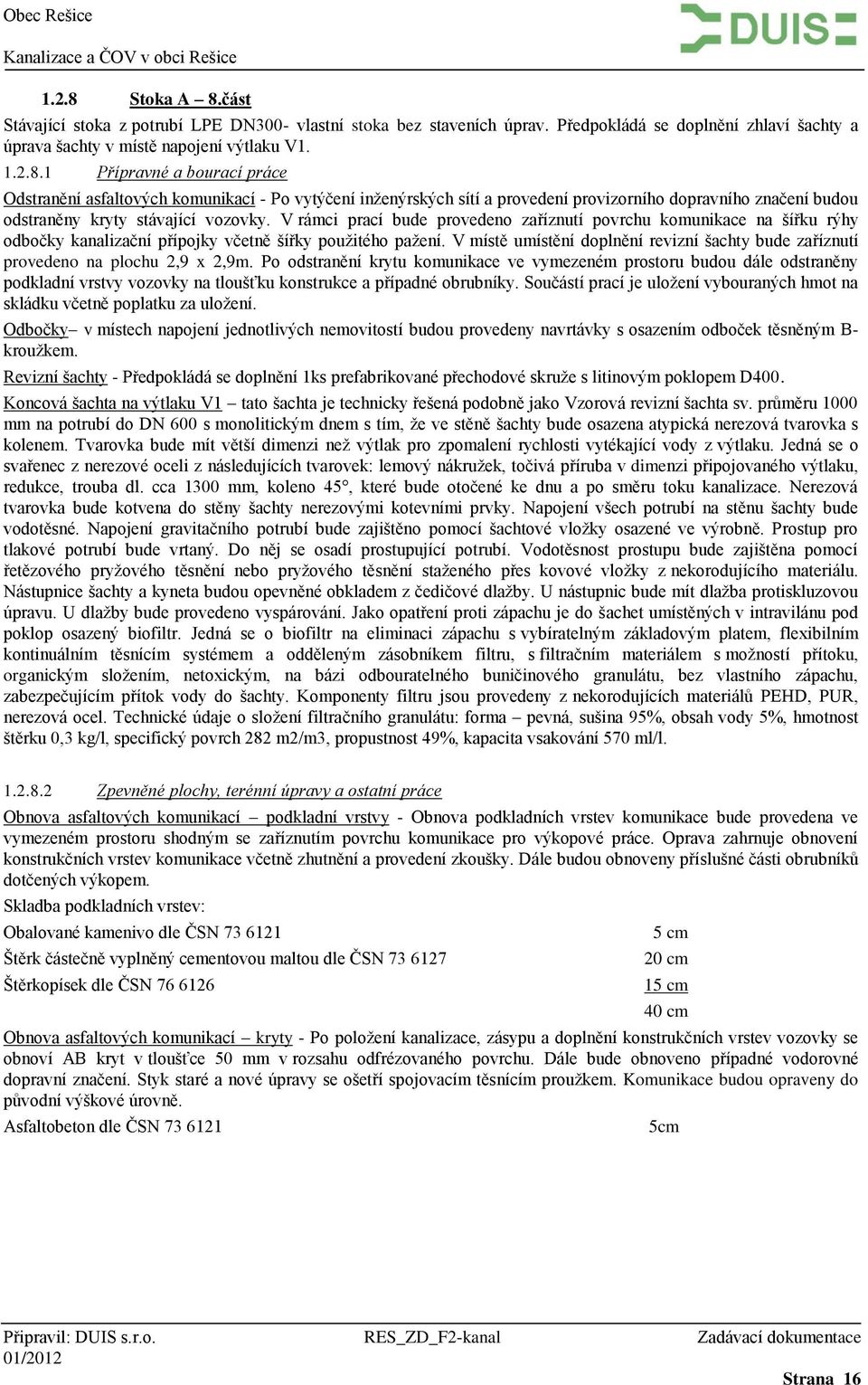

17 1.2.8 Stoka A 8.část Stávající stoka z potrubí LPE DN300- vlastní stoka bez staveních úprav. Předpokládá se doplnění zhlaví šachty a úprava šachty v místě napojení výtlaku V Přípravné a bourací práce Odstranění asfaltových komunikací - Po vytýčení inženýrských sítí a provedení provizorního dopravního značení budou odstraněny kryty stávající vozovky. V rámci prací bude provedeno zaříznutí povrchu komunikace na šířku rýhy odbočky kanalizační přípojky včetně šířky použitého pažení. V místě umístění doplnění revizní šachty bude zaříznutí provedeno na plochu 2,9 x 2,9m. Po odstranění krytu komunikace ve vymezeném prostoru budou dále odstraněny podkladní vrstvy vozovky na tloušťku konstrukce a případné obrubníky. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Odbočky v místech napojení jednotlivých nemovitostí budou provedeny navrtávky s osazením odboček těsněným B- kroužkem. Revizní šachty - Předpokládá se doplnění 1ks prefabrikované přechodové skruže s litinovým poklopem D400. Koncová šachta na výtlaku V1 tato šachta je technicky řešená podobně jako Vzorová revizní šachta sv. průměru 1000 mm na potrubí do DN 600 s monolitickým dnem s tím, že ve stěně šachty bude osazena atypická nerezová tvarovka s kolenem. Tvarovka bude mít větší dimenzi než výtlak pro zpomalení rychlosti vytékající vody z výtlaku. Jedná se o svařenec z nerezové oceli z následujících tvarovek: lemový nákružek, točivá příruba v dimenzi připojovaného výtlaku, redukce, trouba dl. cca 1300 mm, koleno 45, které bude otočené ke dnu a po směru toku kanalizace. Nerezová tvarovka bude kotvena do stěny šachty nerezovými kotevními prvky. Napojení všech potrubí na stěnu šachty bude vodotěsné. Napojení gravitačního potrubí bude zajištěno pomocí šachtové vložky osazené ve výrobně. Prostup pro tlakové potrubí bude vrtaný. Do něj se osadí prostupující potrubí. Vodotěsnost prostupu bude zajištěna pomocí řetězového pryžového těsnění nebo pryžového těsnění staženého přes kovové vložky z nekorodujícího materiálu. Nástupnice šachty a kyneta budou opevněné obkladem z čedičové dlažby. U nástupnic bude mít dlažba protiskluzovou úpravu. U dlažby bude provedeno vyspárování. Jako opatření proti zápachu je do šachet umístěných v intravilánu pod poklop osazený biofiltr. Jedná se o biofiltr na eliminaci zápachu s vybíratelným základovým platem, flexibilním kontinuálním těsnícím systémem a odděleným zásobníkem filtru, s filtračním materiálem s možností přítoku, organickým složením, netoxickým, na bázi odbouratelného buničinového granulátu, bez vlastního zápachu, zabezpečujícím přítok vody do šachty. Komponenty filtru jsou provedeny z nekorodujících materiálů PEHD, PUR, nerezová ocel. Technické údaje o složení filtračního granulátu: forma pevná, sušina 95%, obsah vody 5%, hmotnost štěrku 0,3 kg/l, specifický povrch 282 m2/m3, propustnost 49%, kapacita vsakování 570 ml/l Zpevněné plochy, terénní úpravy a ostatní práce Obnova asfaltových komunikací podkladní vrstvy - Obnova podkladních vrstev komunikace bude provedena ve vymezeném prostoru shodným se zaříznutím povrchu komunikace pro výkopové práce. Oprava zahrnuje obnovení konstrukčních vrstev komunikace včetně zhutnění a provedení zkoušky. Dále budou obnoveny příslušné části obrubníků dotčených výkopem. Skladba podkladních vrstev: Obalované kamenivo dle ČSN Štěrk částečně vyplněný cementovou maltou dle ČSN Štěrkopísek dle ČSN cm 1 40 cm Obnova asfaltových komunikací kryty - Po položení kanalizace, zásypu a doplnění konstrukčních vrstev vozovky se obnoví AB kryt v tloušťce 50 mm v rozsahu odfrézovaného povrchu. Dále bude obnoveno případné vodorovné dopravní značení. Styk staré a nové úpravy se ošetří spojovacím těsnícím proužkem. Komunikace budou opraveny do původní výškové úrovně. Asfaltobeton dle ČSN cm Strana 16

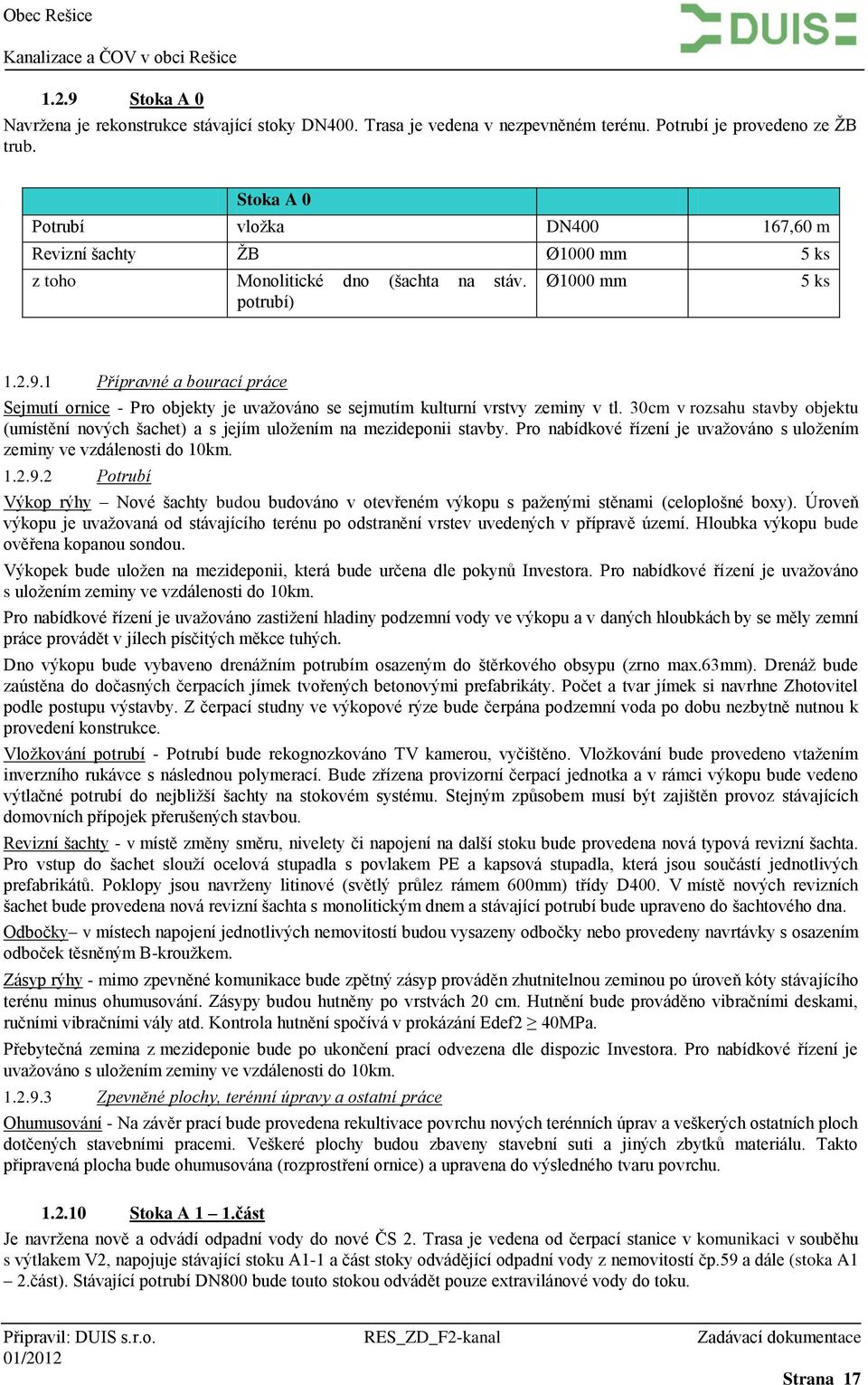

18 1.2.9 Stoka A 0 Navržena je rekonstrukce stávající stoky DN400. Trasa je vedena v nezpevněném terénu. Potrubí je provedeno ze ŽB trub. Stoka A 0 Potrubí vložka DN ,60 m Revizní šachty ŽB Ø1000 mm 5 ks z toho Monolitické dno (šachta na stáv. potrubí) Ø1000 mm 5 ks Přípravné a bourací práce Sejmutí ornice - Pro objekty je uvažováno se sejmutím kulturní vrstvy zeminy v tl. 30cm v rozsahu stavby objektu (umístění nových šachet) a s jejím uložením na mezideponii stavby. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Potrubí Výkop rýhy Nové šachty budou budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu bude ověřena kopanou sondou. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech písčitých měkce tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Vložkování potrubí - Potrubí bude rekognozkováno TV kamerou, vyčištěno. Vložkování bude provedeno vtažením inverzního rukávce s následnou polymerací. Bude zřízena provizorní čerpací jednotka a v rámci výkopu bude vedeno výtlačné potrubí do nejbližší šachty na stokovém systému. Stejným způsobem musí být zajištěn provoz stávajících domovních přípojek přerušených stavbou. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. V místě nových revizních šachet bude provedena nová revizní šachta s monolitickým dnem a stávající potrubí bude upraveno do šachtového dna. Odbočky v místech napojení jednotlivých nemovitostí budou vysazeny odbočky nebo provedeny navrtávky s osazením odboček těsněným B-kroužkem. Zásyp rýhy - mimo zpevněné komunikace bude zpětný zásyp prováděn zhutnitelnou zeminou po úroveň kóty stávajícího terénu minus ohumusování. Zásypy budou hutněny po vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Ohumusování - Na závěr prací bude provedena rekultivace povrchu nových terénních úprav a veškerých ostatních ploch dotčených stavebními pracemi. Veškeré plochy budou zbaveny stavební suti a jiných zbytků materiálu. Takto připravená plocha bude ohumusována (rozprostření ornice) a upravena do výsledného tvaru povrchu Stoka A 1 1.část Je navržena nově a odvádí odpadní vody do nové ČS 2. Trasa je vedena od čerpací stanice v komunikaci v souběhu s výtlakem V2, napojuje stávající stoku A1-1 a část stoky odvádějící odpadní vody z nemovitostí čp.59 a dále (stoka A1 2.část). Stávající potrubí DN800 bude touto stokou odvádět pouze extravilánové vody do toku. Strana 17

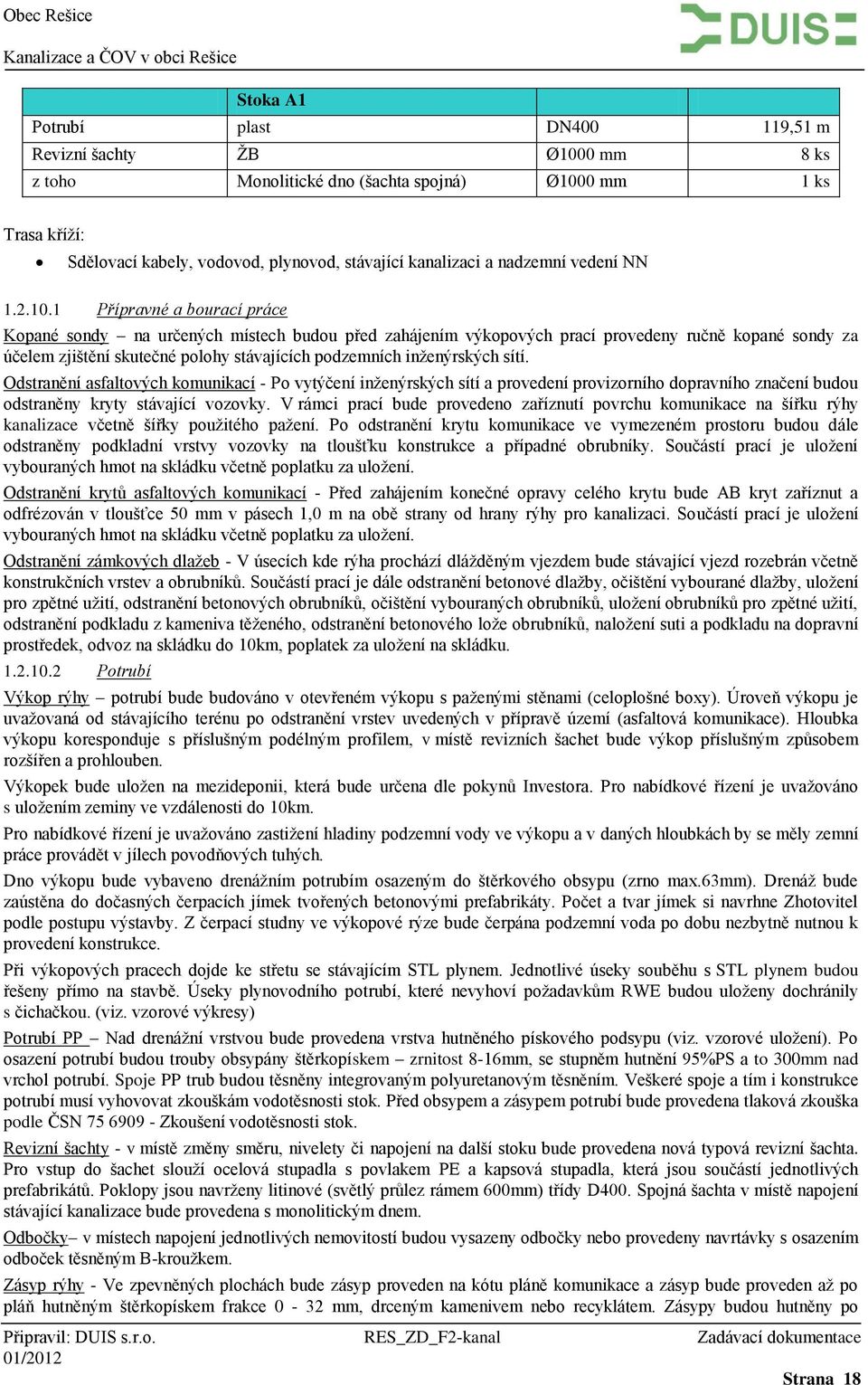

19 Stoka A1 Potrubí plast DN ,51 m Revizní šachty ŽB Ø1000 mm 8 ks z toho Monolitické dno (šachta spojná) Ø1000 mm 1 ks Trasa kříží: Sdělovací kabely, vodovod, plynovod, stávající kanalizaci a nadzemní vedení NN Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí. Odstranění asfaltových komunikací - Po vytýčení inženýrských sítí a provedení provizorního dopravního značení budou odstraněny kryty stávající vozovky. V rámci prací bude provedeno zaříznutí povrchu komunikace na šířku rýhy kanalizace včetně šířky použitého pažení. Po odstranění krytu komunikace ve vymezeném prostoru budou dále odstraněny podkladní vrstvy vozovky na tloušťku konstrukce a případné obrubníky. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Odstranění krytů asfaltových komunikací - Před zahájením konečné opravy celého krytu bude AB kryt zaříznut a odfrézován v tloušťce 50 mm v pásech 1,0 m na obě strany od hrany rýhy pro kanalizaci. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení. Odstranění zámkových dlažeb - V úsecích kde rýha prochází dlážděným vjezdem bude stávající vjezd rozebrán včetně konstrukčních vrstev a obrubníků. Součástí prací je dále odstranění betonové dlažby, očištění vybourané dlažby, uložení pro zpětné užití, odstranění betonových obrubníků, očištění vybouraných obrubníků, uložení obrubníků pro zpětné užití, odstranění podkladu z kameniva těženého, odstranění betonového lože obrubníků, naložení suti a podkladu na dopravní prostředek, odvoz na skládku do 10km, poplatek za uložení na skládku Potrubí Výkop rýhy potrubí bude budováno v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území (asfaltová komunikace). Hloubka výkopu koresponduje s příslušným podélným profilem, v místě revizních šachet bude výkop příslušným způsobem rozšířen a prohlouben. Výkopek bude uložen na mezideponii, která bude určena dle pokynů Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km. Pro nabídkové řízení je uvažováno zastižení hladiny podzemní vody ve výkopu a v daných hloubkách by se měly zemní práce provádět v jílech povodňových tuhých. Dno výkopu bude vybaveno drenážním potrubím osazeným do štěrkového obsypu (zrno max.63mm). Drenáž bude zaústěna do dočasných čerpacích jímek tvořených betonovými prefabrikáty. Počet a tvar jímek si navrhne Zhotovitel podle postupu výstavby. Z čerpací studny ve výkopové rýze bude čerpána podzemní voda po dobu nezbytně nutnou k provedení konstrukce. Při výkopových pracech dojde ke střetu se stávajícím STL plynem. Jednotlivé úseky souběhu s STL plynem budou řešeny přímo na stavbě. Úseky plynovodního potrubí, které nevyhoví požadavkům RWE budou uloženy dochránily s čichačkou. (viz. vzorové výkresy) Potrubí PP Nad drenážní vrstvou bude provedena vrstva hutněného pískového podsypu (viz. vzorové uložení). Po osazení potrubí budou trouby obsypány štěrkopískem zrnitost 8-16mm, se stupněm hutnění 95%PS a to 300mm nad vrchol potrubí. Spoje PP trub budou těsněny integrovaným polyuretanovým těsněním. Veškeré spoje a tím i konstrukce potrubí musí vyhovovat zkouškám vodotěsnosti stok. Před obsypem a zásypem potrubí bude provedena tlaková zkouška podle ČSN Zkoušení vodotěsnosti stok. Revizní šachty - v místě změny směru, nivelety či napojení na další stoku bude provedena nová typová revizní šachta. Pro vstup do šachet slouží ocelová stupadla s povlakem PE a kapsová stupadla, která jsou součástí jednotlivých prefabrikátů. Poklopy jsou navrženy litinové (světlý průlez rámem 600mm) třídy D400. Spojná šachta v místě napojení stávající kanalizace bude provedena s monolitickým dnem. Odbočky v místech napojení jednotlivých nemovitostí budou vysazeny odbočky nebo provedeny navrtávky s osazením odboček těsněným B-kroužkem. Zásyp rýhy - Ve zpevněných plochách bude zásyp proveden na kótu pláně komunikace a zásyp bude proveden až po pláň hutněným štěrkopískem frakce 0-32 mm, drceným kamenivem nebo recyklátem. Zásypy budou hutněny po Strana 18

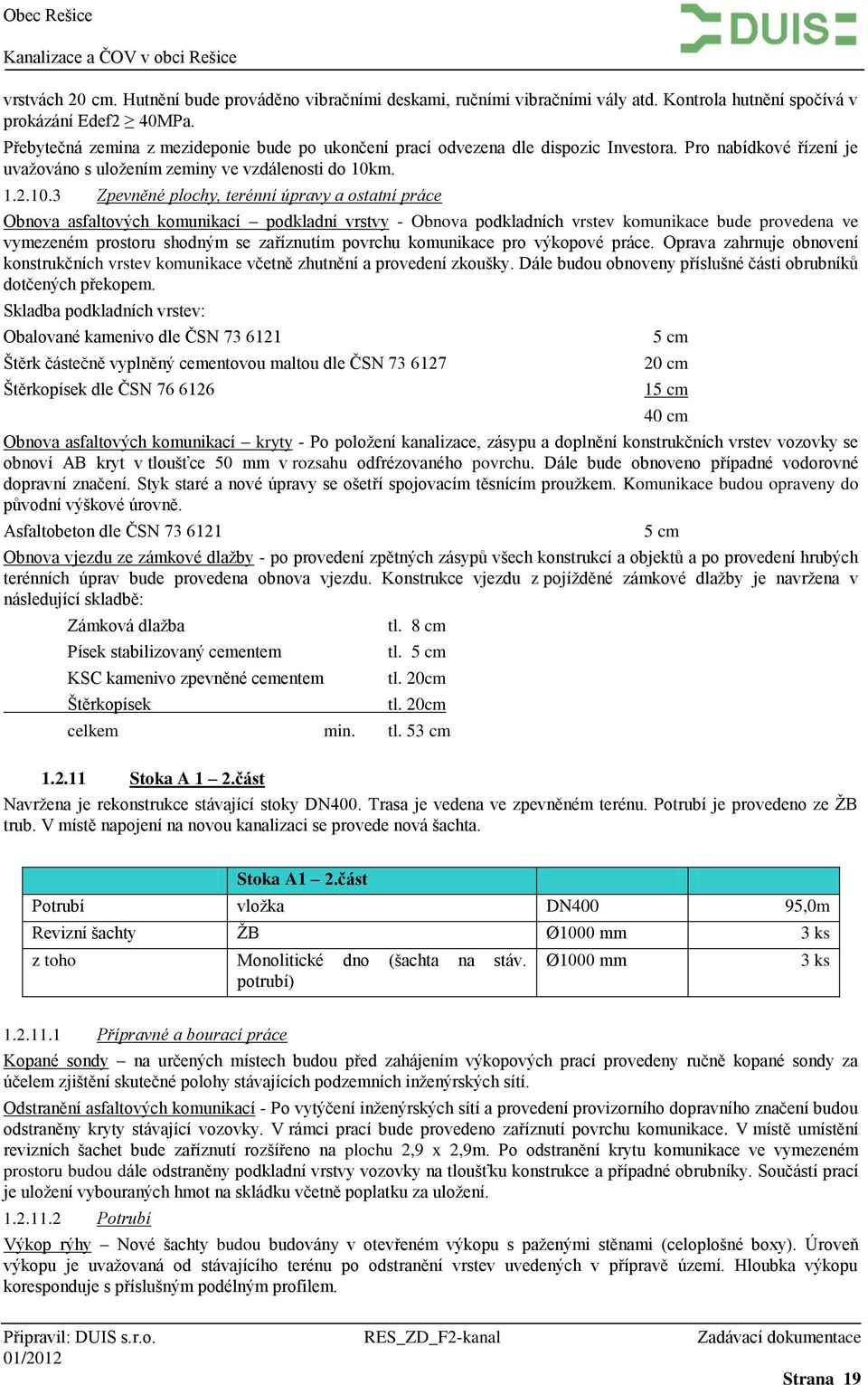

20 vrstvách 20 cm. Hutnění bude prováděno vibračními deskami, ručními vibračními vály atd. Kontrola hutnění spočívá v prokázání Edef2 40MPa. Přebytečná zemina z mezideponie bude po ukončení prací odvezena dle dispozic Investora. Pro nabídkové řízení je uvažováno s uložením zeminy ve vzdálenosti do 10km Zpevněné plochy, terénní úpravy a ostatní práce Obnova asfaltových komunikací podkladní vrstvy - Obnova podkladních vrstev komunikace bude provedena ve vymezeném prostoru shodným se zaříznutím povrchu komunikace pro výkopové práce. Oprava zahrnuje obnovení konstrukčních vrstev komunikace včetně zhutnění a provedení zkoušky. Dále budou obnoveny příslušné části obrubníků dotčených překopem. Skladba podkladních vrstev: Obalované kamenivo dle ČSN Štěrk částečně vyplněný cementovou maltou dle ČSN Štěrkopísek dle ČSN cm 1 40 cm Obnova asfaltových komunikací kryty - Po položení kanalizace, zásypu a doplnění konstrukčních vrstev vozovky se obnoví AB kryt v tloušťce 50 mm v rozsahu odfrézovaného povrchu. Dále bude obnoveno případné vodorovné dopravní značení. Styk staré a nové úpravy se ošetří spojovacím těsnícím proužkem. Komunikace budou opraveny do původní výškové úrovně. Asfaltobeton dle ČSN Obnova vjezdu ze zámkové dlažby - po provedení zpětných zásypů všech konstrukcí a objektů a po provedení hrubých terénních úprav bude provedena obnova vjezdu. Konstrukce vjezdu z pojížděné zámkové dlažby je navržena v následující skladbě: Zámková dlažba Písek stabilizovaný cementem KSC kamenivo zpevněné cementem Štěrkopísek tl. 8 cm tl. tl. 20cm tl. 20cm celkem min. tl. 53 cm Stoka A 1 2.část Navržena je rekonstrukce stávající stoky DN400. Trasa je vedena ve zpevněném terénu. Potrubí je provedeno ze ŽB trub. V místě napojení na novou kanalizaci se provede nová šachta. Stoka A1 2.část Potrubí vložka DN400 95,0m Revizní šachty ŽB Ø1000 mm 3 ks z toho Monolitické dno (šachta na stáv. potrubí) Ø1000 mm 3 ks Přípravné a bourací práce Kopané sondy na určených místech budou před zahájením výkopových prací provedeny ručně kopané sondy za účelem zjištění skutečné polohy stávajících podzemních inženýrských sítí. Odstranění asfaltových komunikací - Po vytýčení inženýrských sítí a provedení provizorního dopravního značení budou odstraněny kryty stávající vozovky. V rámci prací bude provedeno zaříznutí povrchu komunikace. V místě umístění revizních šachet bude zaříznutí rozšířeno na plochu 2,9 x 2,9m. Po odstranění krytu komunikace ve vymezeném prostoru budou dále odstraněny podkladní vrstvy vozovky na tloušťku konstrukce a případné obrubníky. Součástí prací je uložení vybouraných hmot na skládku včetně poplatku za uložení Potrubí Výkop rýhy Nové šachty budou budovány v otevřeném výkopu s paženými stěnami (celoplošné boxy). Úroveň výkopu je uvažovaná od stávajícího terénu po odstranění vrstev uvedených v přípravě území. Hloubka výkopu koresponduje s příslušným podélným profilem. Strana 19
