32. Budova, Baťův areál Zlín PS 1001_VS VÝMĚNÍKOVÁ STANICE

Transkript

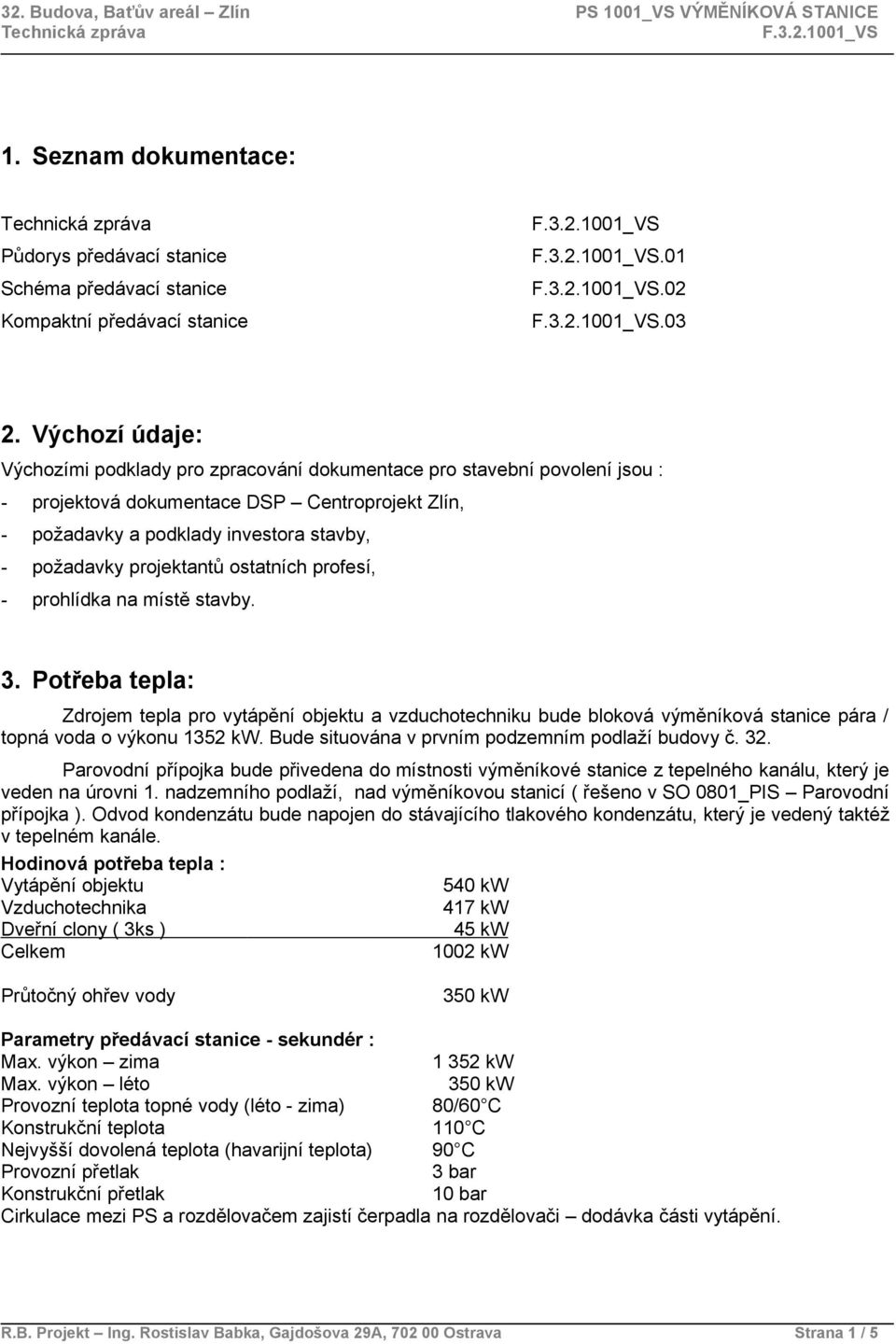

1 1. Seznam dokumentace: Půdorys předávací stanice Schéma předávací stanice Kompaktní předávací stanice Výchozí údaje: Výchozími podklady pro zpracování dokumentace pro stavební povolení jsou : - projektová dokumentace DSP Centroprojekt Zlín, - požadavky a podklady investora stavby, - požadavky projektantů ostatních profesí, - prohlídka na místě stavby. 3. Potřeba tepla: Zdrojem tepla pro vytápění objektu a vzduchotechniku bude bloková výměníková stanice pára / topná voda o výkonu 1352 kw. Bude situována v prvním podzemním podlaží budovy č. 32. Parovodní přípojka bude přivedena do místnosti výměníkové stanice z tepelného kanálu, který je veden na úrovni 1. nadzemního podlaží, nad výměníkovou stanicí ( řešeno v SO 0801_PIS Parovodní přípojka ). Odvod kondenzátu bude napojen do stávajícího tlakového kondenzátu, který je vedený taktéž v tepelném kanále. Hodinová potřeba tepla : Vytápění objektu 540 kw Vzduchotechnika 417 kw Dveřní clony ( 3ks ) 45 kw Celkem 1002 kw Průtočný ohřev vody 350 kw Parametry předávací stanice - sekundér : Max. výkon zima kw Max. výkon léto 350 kw Provozní teplota topné vody (léto - zima) 80/60 C Konstrukční teplota 110 C Nejvyšší dovolená teplota (havarijní teplota) 90 C Provozní přetlak 3 bar Konstrukční přetlak 10 bar Cirkulace mezi PS a rozdělovačem zajistí čerpadla na rozdělovači dodávka části vytápění. R.B. Projekt Ing. Rostislav Babka, Gajdošova 29A, Ostrava Strana 1 / 5

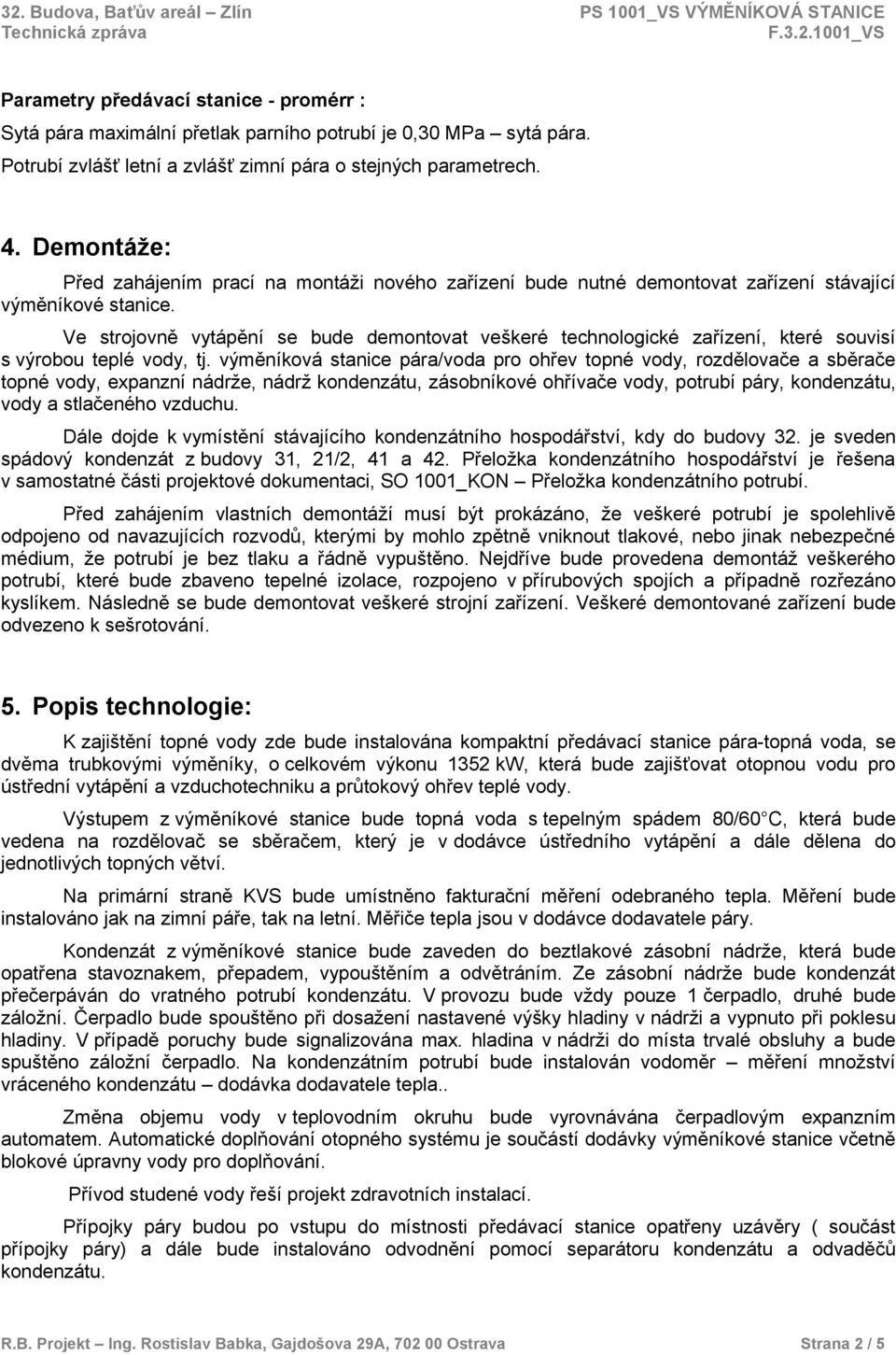

2 Parametry předávací stanice - promérr : Sytá pára maximální přetlak parního potrubí je 0,30 MPa sytá pára. Potrubí zvlášť letní a zvlášť zimní pára o stejných parametrech. 4. Demontáže: Před zahájením prací na montáži nového zařízení bude nutné demontovat zařízení stávající výměníkové stanice. Ve strojovně vytápění se bude demontovat veškeré technologické zařízení, které souvisí s výrobou teplé vody, tj. výměníková stanice pára/voda pro ohřev topné vody, rozdělovače a sběrače topné vody, expanzní nádrže, nádrž kondenzátu, zásobníkové ohřívače vody, potrubí páry, kondenzátu, vody a stlačeného vzduchu. Dále dojde k vymístění stávajícího kondenzátního hospodářství, kdy do budovy 32. je sveden spádový kondenzát z budovy 31, 21/2, 41 a 42. Přeložka kondenzátního hospodářství je řešena v samostatné části projektové dokumentaci, SO 1001_KON Přeložka kondenzátního potrubí. Před zahájením vlastních demontáží musí být prokázáno, že veškeré potrubí je spolehlivě odpojeno od navazujících rozvodů, kterými by mohlo zpětně vniknout tlakové, nebo jinak nebezpečné médium, že potrubí je bez tlaku a řádně vypuštěno. Nejdříve bude provedena demontáž veškerého potrubí, které bude zbaveno tepelné izolace, rozpojeno v přírubových spojích a případně rozřezáno kyslíkem. Následně se bude demontovat veškeré strojní zařízení. Veškeré demontované zařízení bude odvezeno k sešrotování. 5. Popis technologie: K zajištění topné vody zde bude instalována kompaktní předávací stanice pára-topná voda, se dvěma trubkovými výměníky, o celkovém výkonu 1352 kw, která bude zajišťovat otopnou vodu pro ústřední vytápění a vzduchotechniku a průtokový ohřev teplé vody. Výstupem z výměníkové stanice bude topná voda s tepelným spádem 80/60 C, která bude vedena na rozdělovač se sběračem, který je v dodávce ústředního vytápění a dále dělena do jednotlivých topných větví. Na primární straně KVS bude umístněno fakturační měření odebraného tepla. Měření bude instalováno jak na zimní páře, tak na letní. Měřiče tepla jsou v dodávce dodavatele páry. Kondenzát z výměníkové stanice bude zaveden do beztlakové zásobní nádrže, která bude opatřena stavoznakem, přepadem, vypouštěním a odvětráním. Ze zásobní nádrže bude kondenzát přečerpáván do vratného potrubí kondenzátu. V provozu bude vždy pouze 1 čerpadlo, druhé bude záložní. Čerpadlo bude spouštěno při dosažení nastavené výšky hladiny v nádrži a vypnuto při poklesu hladiny. V případě poruchy bude signalizována max. hladina v nádrži do místa trvalé obsluhy a bude spuštěno záložní čerpadlo. Na kondenzátním potrubí bude instalován vodoměr měření množství vráceného kondenzátu dodávka dodavatele tepla.. Změna objemu vody v teplovodním okruhu bude vyrovnávána čerpadlovým expanzním automatem. Automatické doplňování otopného systému je součástí dodávky výměníkové stanice včetně blokové úpravny vody pro doplňování. Přívod studené vody řeší projekt zdravotních instalací. Přípojky páry budou po vstupu do místnosti předávací stanice opatřeny uzávěry ( součást přípojky páry) a dále bude instalováno odvodnění pomocí separátoru kondenzátu a odvaděčů kondenzátu. R.B. Projekt Ing. Rostislav Babka, Gajdošova 29A, Ostrava Strana 2 / 5

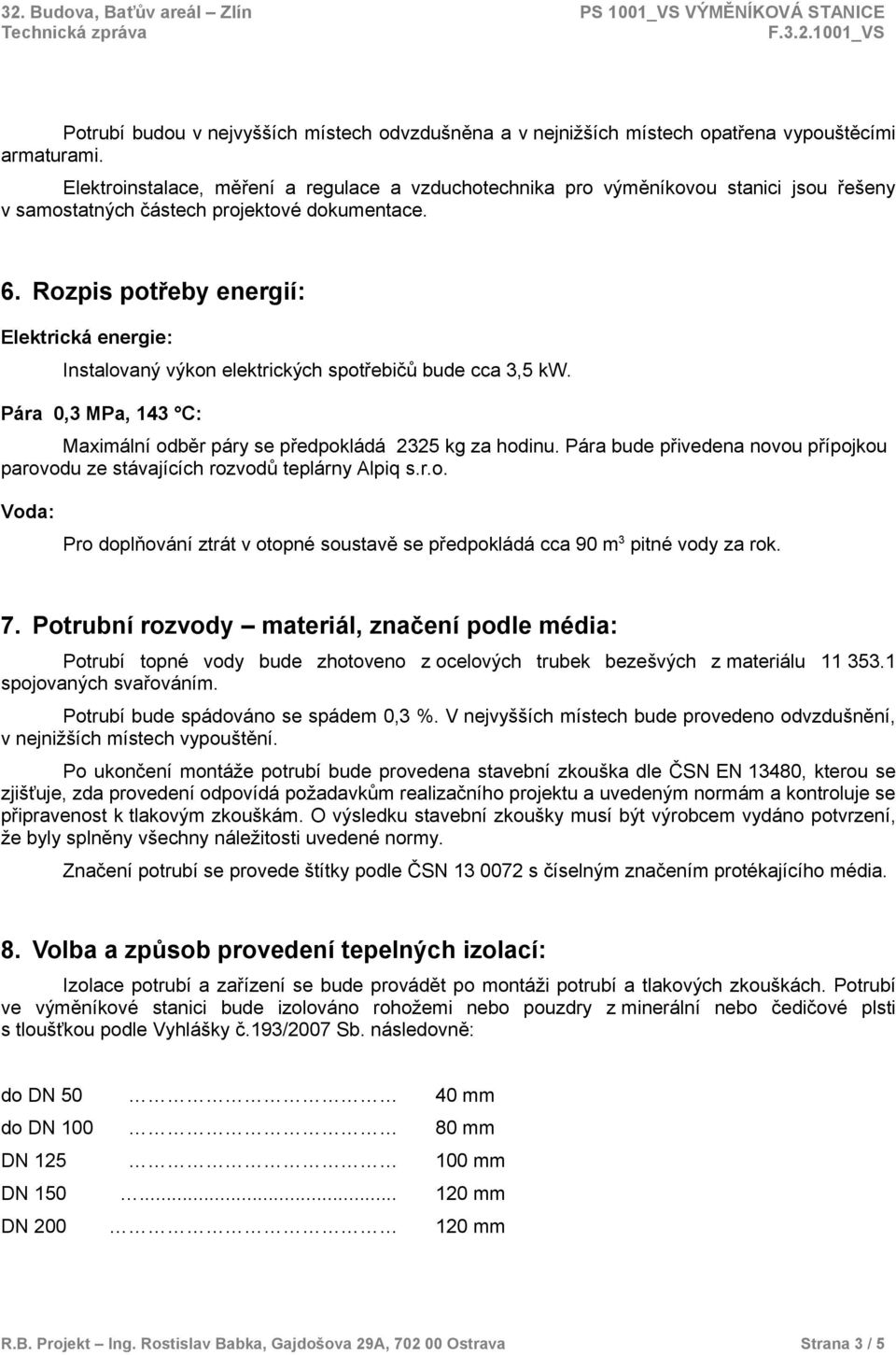

3 Potrubí budou v nejvyšších místech odvzdušněna a v nejnižších místech opatřena vypouštěcími armaturami. Elektroinstalace, měření a regulace a vzduchotechnika pro výměníkovou stanici jsou řešeny v samostatných částech projektové dokumentace. 6. Rozpis potřeby energií: Elektrická energie: Instalovaný výkon elektrických spotřebičů bude cca 3,5 kw. Pára 0,3 MPa, 143 C: Maximální odběr páry se předpokládá 2325 kg za hodinu. Pára bude přivedena novou přípojkou parovodu ze stávajících rozvodů teplárny Alpiq s.r.o. Voda: Pro doplňování ztrát v otopné soustavě se předpokládá cca 90 m 3 pitné vody za rok. 7. Potrubní rozvody materiál, značení podle média: Potrubí topné vody bude zhotoveno z ocelových trubek bezešvých z materiálu spojovaných svařováním. Potrubí bude spádováno se spádem 0,3 %. V nejvyšších místech bude provedeno odvzdušnění, v nejnižších místech vypouštění. Po ukončení montáže potrubí bude provedena stavební zkouška dle ČSN EN 13480, kterou se zjišťuje, zda provedení odpovídá požadavkům realizačního projektu a uvedeným normám a kontroluje se připravenost k tlakovým zkouškám. O výsledku stavební zkoušky musí být výrobcem vydáno potvrzení, že byly splněny všechny náležitosti uvedené normy. Značení potrubí se provede štítky podle ČSN s číselným značením protékajícího média. 8. Volba a způsob provedení tepelných izolací: Izolace potrubí a zařízení se bude provádět po montáži potrubí a tlakových zkouškách. Potrubí ve výměníkové stanici bude izolováno rohožemi nebo pouzdry z minerální nebo čedičové plsti s tloušťkou podle Vyhlášky č.193/2007 Sb. následovně: do DN mm do DN mm DN mm DN mm DN mm R.B. Projekt Ing. Rostislav Babka, Gajdošova 29A, Ostrava Strana 3 / 5

4 9. Povrchová ochrana, barevné řešení: Veškerá potrubí, armatury, uložení, doplňkové konstrukce a strojní zařízení, která nejsou dodána s konečnou povrchovou úpravou, budou opatřeny povrchovou úpravou nátěrovými hmotami. Barevné značení potrubí se provede ve smyslu ČSN Po provedení izolace bude potrubí značeno štítky označujícími druh protékající látky, teplotu a směr proudění. 10. Bezpečnost a ochrana zdraví při práci Při montáži potrubí je třeba dodržovat ČSN EN ISO Bezpečnost strojních zařízení - Základní pojmy, všeobecné zásady pro konstrukci technické zásady a dodržovat Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. Dále je nutno dodržovat vyhlášku ČÚBP č. 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení a zákon č. 309/2006 Sb. zajištění dalších podmínek BOZP. 11. Pracovní síly a směnnost: Výměníková stanice nebude vyžadovat stálou obsluhu. Poruchové stavy budou signalizovány do místa stálé služby, která zajistí přivolání kvalifikované obsluhy. 12. Množství odpadních látek: Při provozu výměníkové stanice nevznikají žádné odpadní látky. 13. Vliv prováděných prací na životní prostředí: Prováděné práce nebudou mít negativní vliv na životní prostředí. Veškeré odpady, které vzniknou při realizaci stavby budou využívány, zneškodňovány pouze v objektech a zařízeních k tomu určených. 14. Použité normy a předpisy: Při zpracování dokumentace a při realizaci stavby budou respektovány následující normy: ČSN Tepelné soustavy v budovách - projektování a montáž. ČSN Tepelné soustavy v budovách - zabezpečovací zařízení. ČSN Voda a pára pro tepelná energetická zařízení s pracovním tlakem páry do 8 MPa. ČSN EN Kovová průmyslová potrubí - část 1-6. ČSN Potrubí. Označování potrubí podle provozní tekutiny. ČSN Zásobování teplem, všeobecné zásady. ČSN EN ISO - Bezpečnost strojních zařízení - Základní pojmy, všeobecné R.B. Projekt Ing. Rostislav Babka, Gajdošova 29A, Ostrava Strana 4 / 5

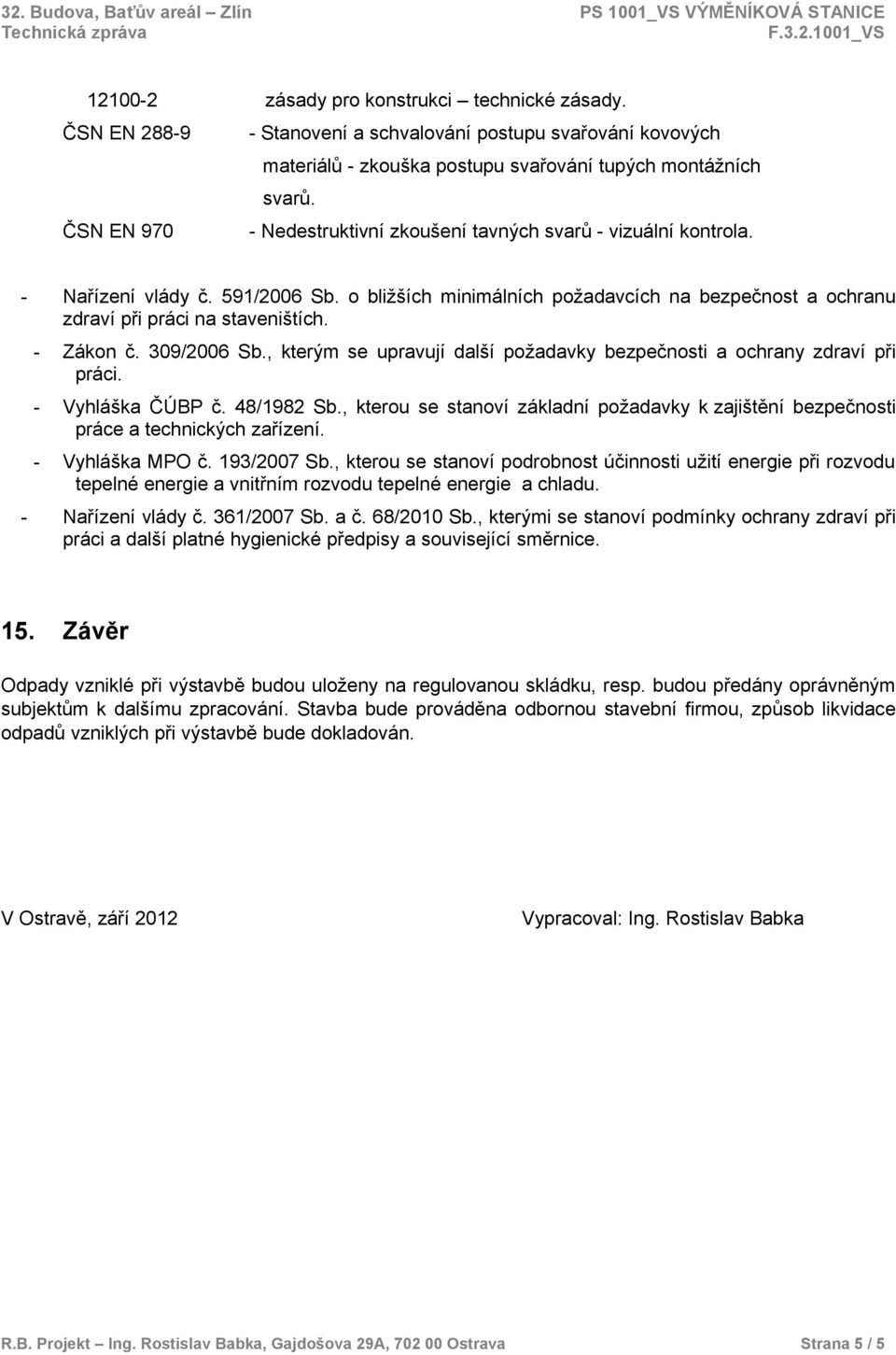

5 zásady pro konstrukci technické zásady. ČSN EN Stanovení a schvalování postupu svařování kovových materiálů - zkouška postupu svařování tupých montážních svarů. ČSN EN Nedestruktivní zkoušení tavných svarů - vizuální kontrola. - Nařízení vlády č. 591/2006 Sb. o bližších minimálních požadavcích na bezpečnost a ochranu zdraví při práci na staveništích. - Zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci. - Vyhláška ČÚBP č. 48/1982 Sb., kterou se stanoví základní požadavky k zajištění bezpečnosti práce a technických zařízení. - Vyhláška MPO č. 193/2007 Sb., kterou se stanoví podrobnost účinnosti užití energie při rozvodu tepelné energie a vnitřním rozvodu tepelné energie a chladu. - Nařízení vlády č. 361/2007 Sb. a č. 68/2010 Sb., kterými se stanoví podmínky ochrany zdraví při práci a další platné hygienické předpisy a související směrnice. 15. Závěr Odpady vzniklé při výstavbě budou uloženy na regulovanou skládku, resp. budou předány oprávněným subjektům k dalšímu zpracování. Stavba bude prováděna odbornou stavební firmou, způsob likvidace odpadů vzniklých při výstavbě bude dokladován. V Ostravě, září 2012 Vypracoval: Ing. Rostislav Babka R.B. Projekt Ing. Rostislav Babka, Gajdošova 29A, Ostrava Strana 5 / 5
