1 Požadavky na elektrické instalace Lektor: Ing. Tomáš Mlčák Ph. D. Katedra elektrotechniky Fakulta elektrotechniky a informatiky VŠB-TU Ostrava Září 2013, Ostrava-Poruba Elektrická zařízení a rozvody v budovách

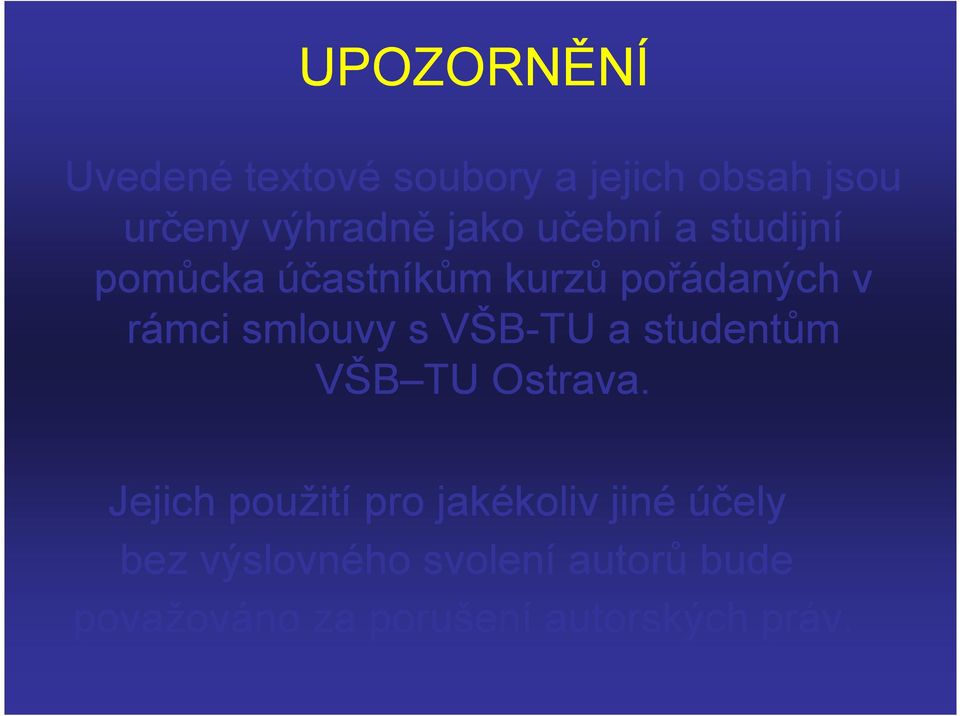

2 UPOZORNĚNÍ Uvedené textové soubory a jejich obsah jsou určeny výhradně jako učební a studijní pomůcka účastníkům kurzů pořádaných v rámci smlouvy s VŠB-TU a studentům VŠB TU Ostrava. Jejich použití pro jakékoliv jiné účely bez výslovného svolení autorů bude považováno za porušení autorských práv.
3 Požadavky na elektrické instalace Určeno pro studenty předmětu /01 - Elektrická zařízení a rozvody v budovách ( EZRB )

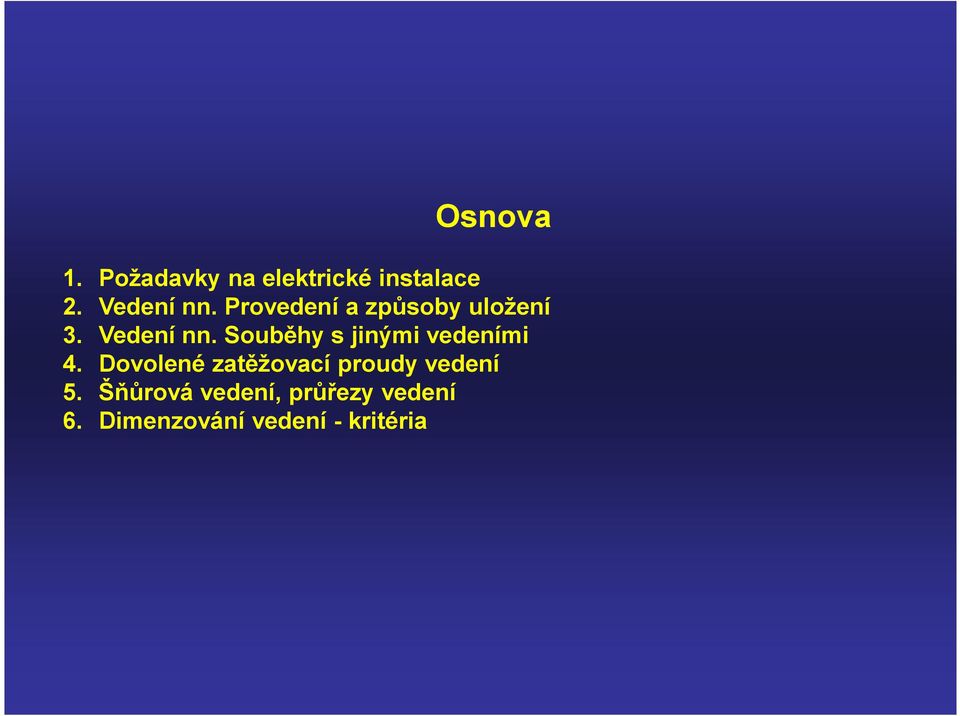

4 Osnova 1. Požadavky na elektrické instalace 2. Vedení nn. Provedení a způsoby uložení 3. Vedení nn. Souběhy s jinými vedeními 4. Dovolené zatěžovací proudy vedení 5. Šňůrová vedení, průřezy vedení 6. Dimenzování vedení - kritéria

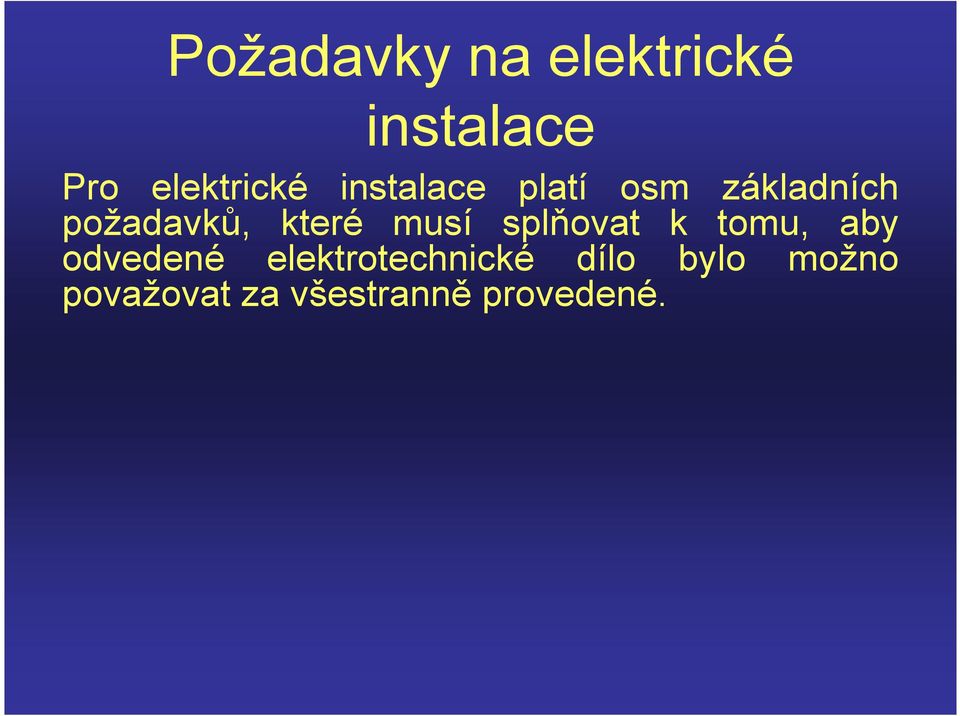

5 Požadavky na elektrické instalace Pro elektrické instalace platí osm základních požadavků, které musí splňovat k tomu, aby odvedené elektrotechnické dílo bylo možno považovat za všestranně provedené.
6 Požadavky na elektrické instalace Elektrická instalace musí podle druhu provozu splňovat požadavky na: 1. Bezpečnost osob, užitných zvířat a majetku. 2. Provozní spolehlivost(v daném prostředí při způsobu provozu a vlivu prostředí). 3. Přehlednostrozvodu, umožňující rychlou lokalizaci a odstranění případných poruch. 4. Snadnou přizpůsobivostrozvodu při požadovaném přemisťování elektrických zařízení a strojů. 5. Hospodárnostrozvodu (v investičních i provozních nákladech).

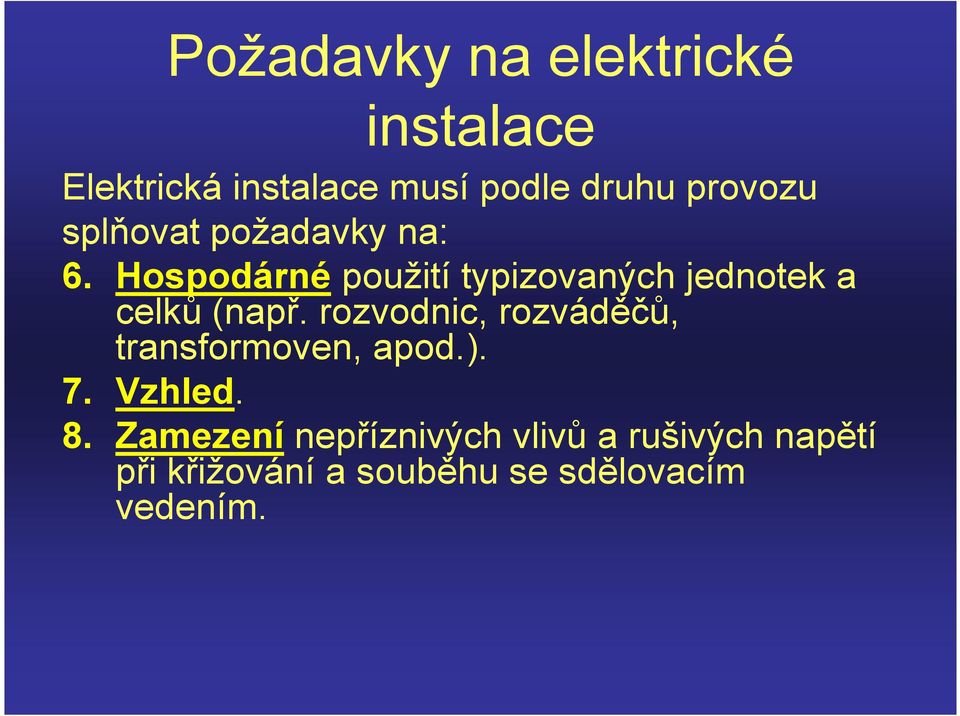

7 Požadavky na elektrické instalace Elektrická instalace musí podle druhu provozu splňovat požadavky na: 6. Hospodárnépoužití typizovaných jednotek a celků (např. rozvodnic, rozváděčů, transformoven, apod.). 7. Vzhled. 8. Zamezenínepříznivých vlivů a rušivých napětí při křižování a souběhu se sdělovacím vedením.

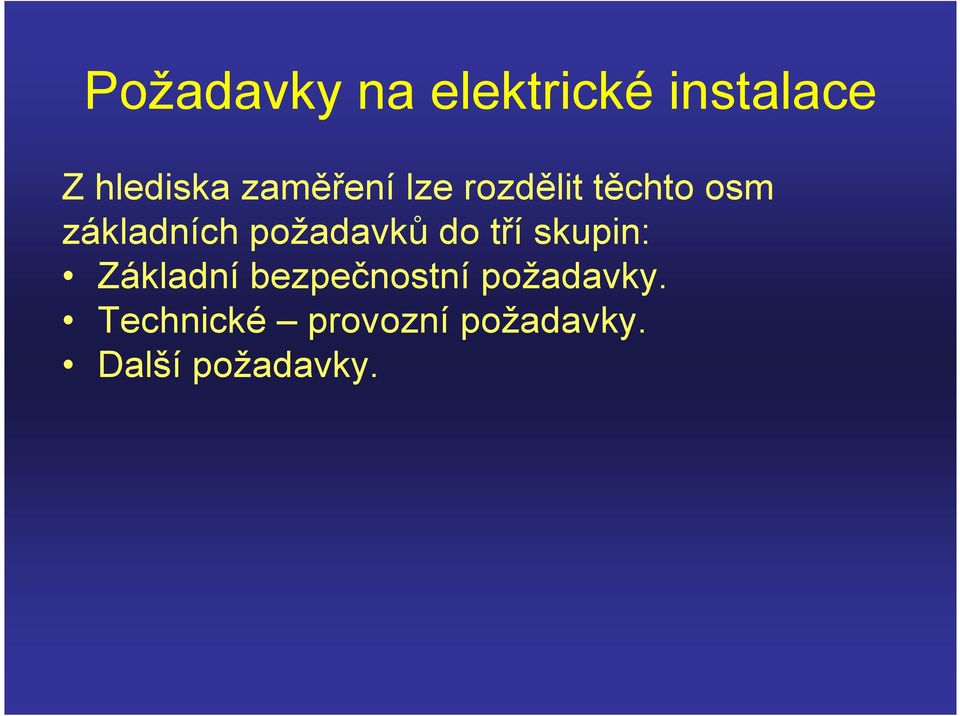

8 Požadavky na elektrické instalace Z hlediska zaměření lze rozdělit těchto osm základních požadavků do tří skupin: Základní bezpečnostní požadavky. Technické provozní požadavky. Další požadavky.

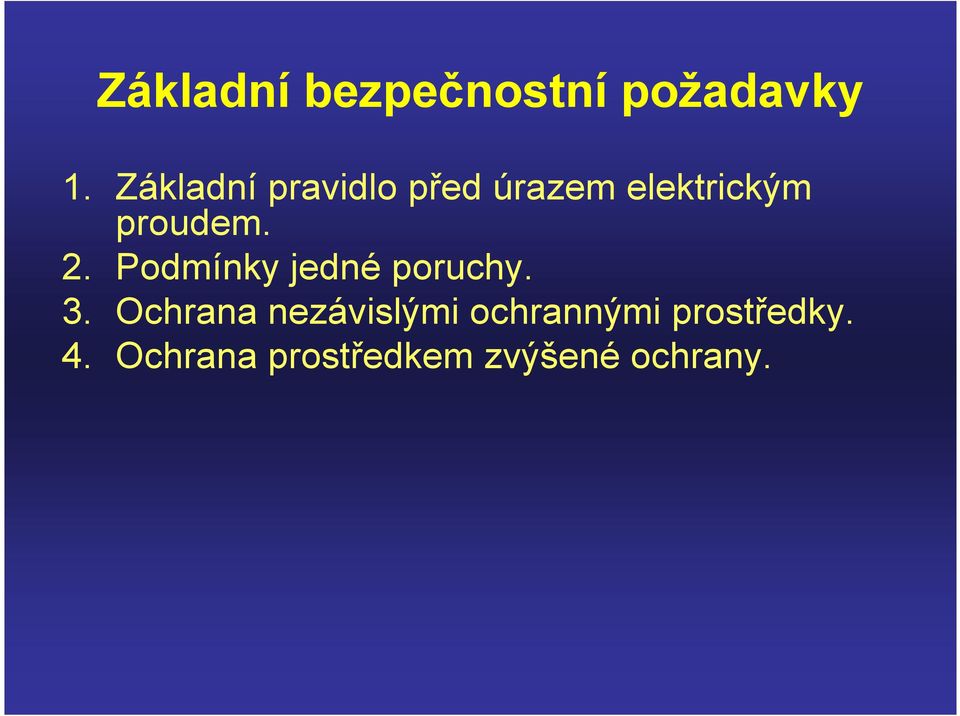

9 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem. 2. Podmínky jedné poruchy. 3. Ochrana nezávislými ochrannými prostředky. 4. Ochrana prostředkem zvýšené ochrany.

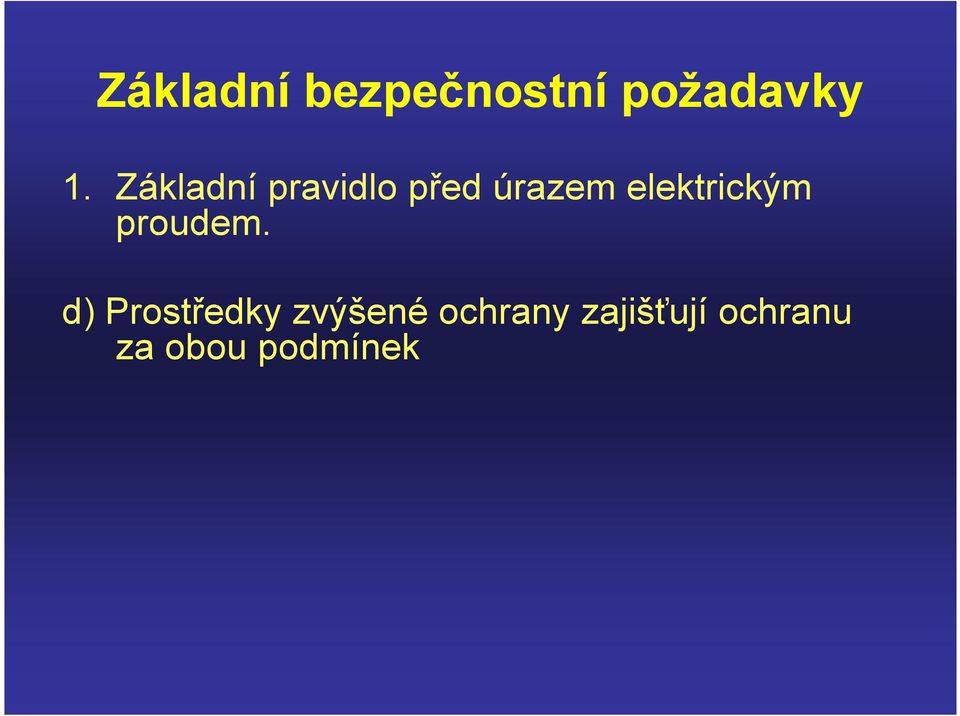

10 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem. a) Nebezpečné živé části nesmí být volně přístupné a přístupné vodivé části nesmí být nebezpečně živé ani za normálních podmínek (provoz při určeném použití a bez poruchy) ani za podmínek jedné poruchy.
11 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem.
12 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem.

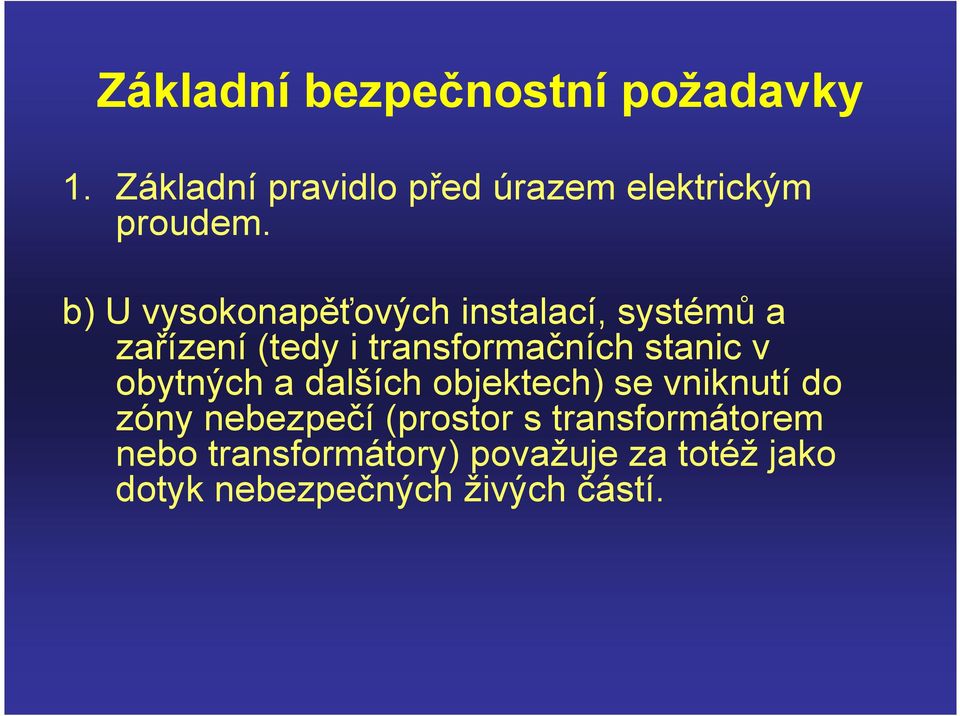

13 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem. b) U vysokonapěťových instalací, systémů a zařízení (tedy i transformačních stanic v obytných a dalších objektech) se vniknutí do zóny nebezpečí (prostor s transformátorem nebo transformátory) považuje za totéž jako dotyk nebezpečných živých částí.
14 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem. c) Ochrana za normálních podmínek je zajištěna základní ochranou a ochrana za podmínek jedné poruchy je zajištěna ochranou při poruše.

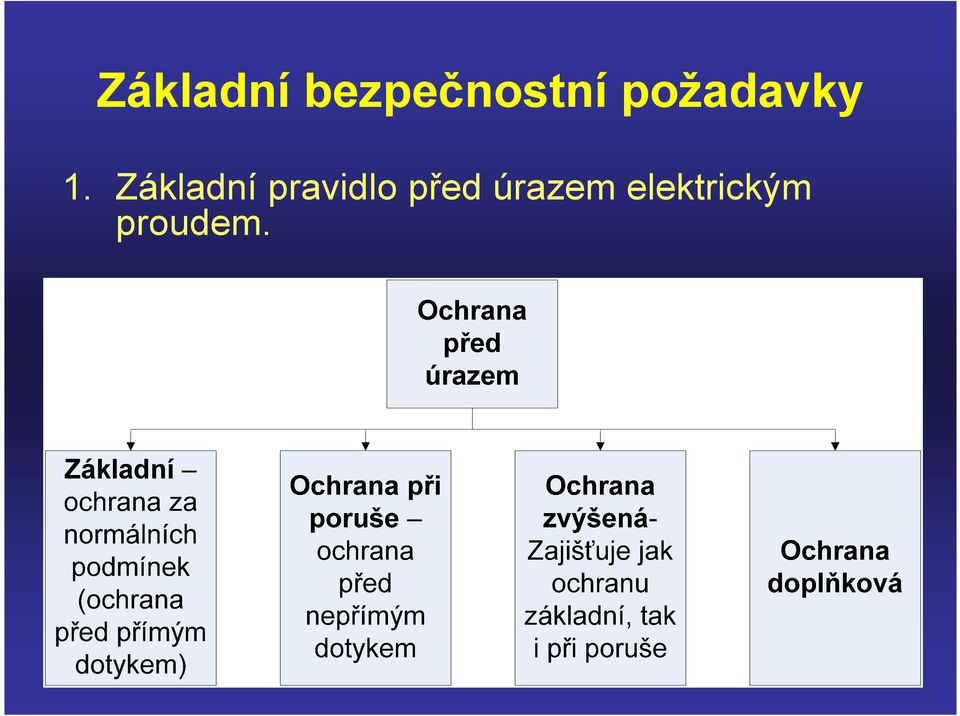

15 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem.
16 Základní bezpečnostní požadavky 1. Základní pravidlo před úrazem elektrickým proudem. d) Prostředky zvýšené ochrany zajišťují ochranu za obou podmínek
17 Základní bezpečnostní požadavky 2. Podmínky jedné poruchy Jedna porucha se uvažuje tehdy jestliže: - přístupná část, která není nebezpečnou živou částí, se nebezpečnou živou částí stane (např. v důsledku poruchy omezení ustáleného dotykového proudu a náboje), - přístupná vodivá část, která není za normálních podmínek živou se stane nebezpečnou živou částí ((v důsledku poruchy základní izolace k neživým částem), - nebezpečná živá část se stane přístupnou (mechanické poškození krytu).

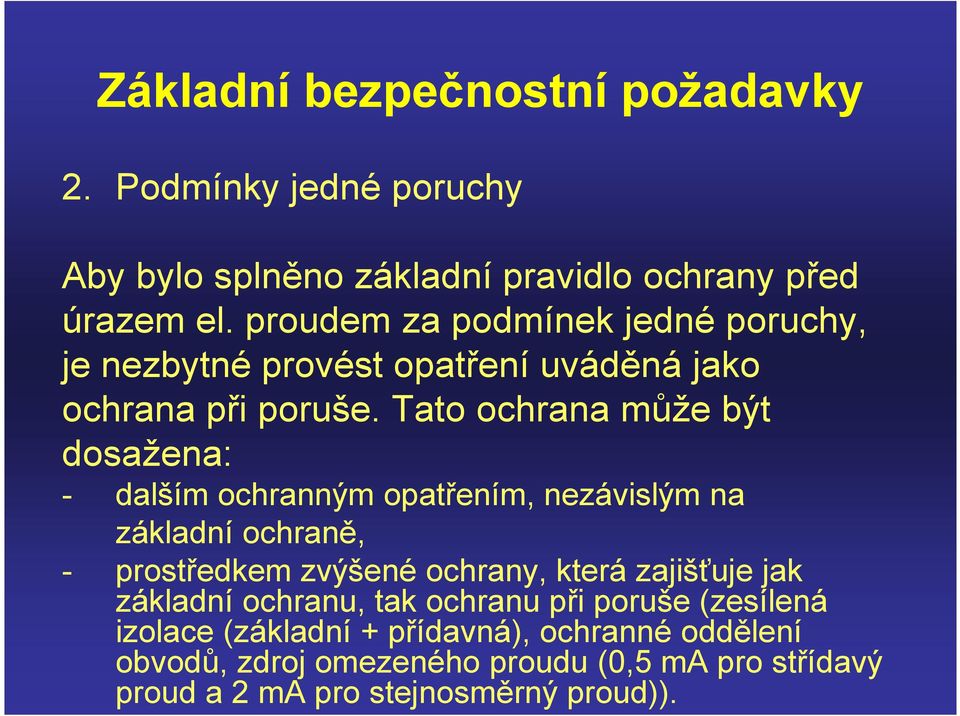

18 Základní bezpečnostní požadavky 2. Podmínky jedné poruchy Aby bylo splněno základní pravidlo ochrany před úrazem el. proudem za podmínek jedné poruchy, je nezbytné provést opatření uváděná jako ochrana při poruše. Tato ochrana může být dosažena: - dalším ochranným opatřením, nezávislým na základní ochraně, - prostředkem zvýšené ochrany, která zajišťuje jak základní ochranu, tak ochranu při poruše (zesílená izolace (základní + přídavná), ochranné oddělení obvodů, zdroj omezeného proudu (0,5 ma pro střídavý proud a 2 ma pro stejnosměrný proud)).

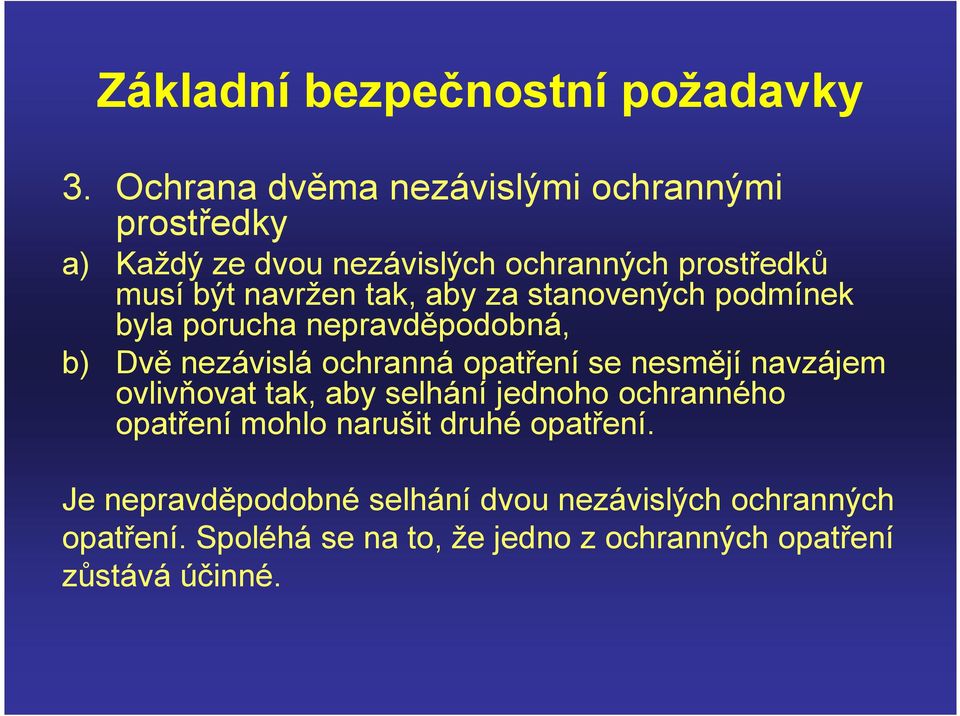

19 Základní bezpečnostní požadavky 3. Ochrana dvěma nezávislými ochrannými prostředky a) Každý ze dvou nezávislých ochranných prostředků musí být navržen tak, aby za stanovených podmínek byla porucha nepravděpodobná, b) Dvě nezávislá ochranná opatření se nesmějí navzájem ovlivňovat tak, aby selhání jednoho ochranného opatření mohlo narušit druhé opatření. Je nepravděpodobné selhání dvou nezávislých ochranných opatření. Spoléhá se na to, že jedno z ochranných opatření zůstává účinné.

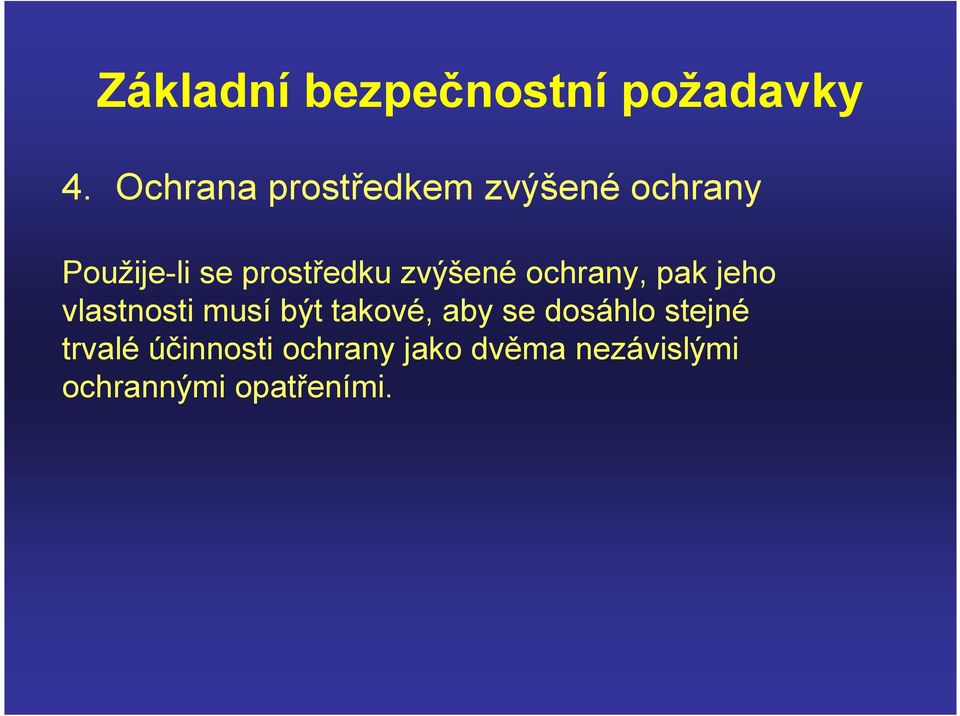

20 Základní bezpečnostní požadavky 4. Ochrana prostředkem zvýšené ochrany Použije-li se prostředku zvýšené ochrany, pak jeho vlastnosti musí být takové, aby se dosáhlo stejné trvalé účinnosti ochrany jako dvěma nezávislými ochrannými opatřeními.
21 Technicko -provozní požadavky na elektrické instalace Základní požadavky na napětí. Základní požadavky vyplývající z proudů v obvodech. Vliv kmitočtu. Výkon. Elektromagnetická kompatibilita. Odolnost proti napěťovým rázům. Vnější vlivy a elektrické zařízení.
22 Další technicko-provozní požadavky na elektrické instalace Přístupnost elektrického zařízení. Označování elektrického zařízení. Uspořádání vedení. Barevné značení nulového, ochranného a středního vodiče. Označení mnohažilových tuhých a ohebných vodičů. Označení izolovaných jednožilových tuhých a ohebných vodičů. Užití modrého vodiče pro další účely. Vynechání označení. Jistící přístroje. Schémata.
23 Ostatní technicko-provozní požadavky na elektrické instalace Ochrana před vzájemným škodlivým působením elektrické instalace a dalšími prvky. Elektromagnetická kompatibilita.
24 Další požadavky na elektrické instalace Požadavek na hospodárnost rozvodu (v investičních a provozních nákladech). Hospodárné použití typizovaných jednotek a celků (rozvodnice, transformovny, rozvaděče K). Vzhled.
25 Vedení volba a provedení Normativně řeší několik dokumentů: ČSN ČSN ed.2 ČSN ed.2 ČSN ČSN ed.2 ČSN ed. 3 Je nutné respektovat požadavky všech zmíněných dokumentů
26 Elektrická vedení Slouží k přenosu elektrické energie a signálů na vzdálenost Elektrické vedení = vodiče + izolace Druhy vedení Z holých vodičů (venkovní) V trubkách a lištách Kabelová Z můstkových vodičů Jednožilové izolované vodiče
27 Úvod všeobecné požadavky ČSN ed. 3 průřez vedení pro pevné instalace min. 1,5 mm 2 pro průřezy do 10 mm 2 (Cu) jako jen TN-S resp. TN-C-S Al vodiče použití od 16 mm 2 (možno jako TN-C) každý proudový obvod musí mít plný počet vodičů pro funkci zařízení a ochranu před úrazem od neživých částí sdružené obvody úleva z požadavků předchozího odst. možnost vynechání vodičů PE pro připojení pouze zařízení tř. ochrany II. zde je třeba respektovat podle kap
28 Elektrická vedení -zásady Stavba vedení: - přehledně, s minimem křižování, přímočaře - důraz na bezpečnost osob - kovových trubek, plášťů kabelů nesmí být využito k vedení proudu (mimo kabel s koncentrickým jádrem PEN) - zem rovněž nesmí být vodičem proudu (elektrochemická koroze) - požadavky na izolační pevnost, odpor, opatření proti vnějším vlivům
29
30 Proudové obvody Rozvody se dělí do proudových obvodů. Každý proudový obvod musí mít plný počet vodičů nutných pro funkci zařízení a ochranu před nebezpečným dotykem. Existuje pojem sdružené obvody Spoje Musí být kontrolovatelné (nesmí se vtahovat do trubek) Nesmí způsobovat korozi vodičů (styk Al, Cu, Fe elektrochemická koroze), nesnižovat účinnost izolace, mít malý přechodový odpor Spoje musí být odlehčeny od tahu (tah vodiče nesmí být přenášen na spoj) Provedení: pájení a svařování, šroubování,lisování, jiné rovnocenné způsoby
31 Sdružené obvody ČSN Nulový, ochranný a PEN vodič se dimenzuje jako fázový nebo krajní vodič Spotřebiče mají být připojeny tak, aby jednotlivé fáze sdruženého obvodu byly stejně zatíženy Pojistky nebo jističe vedení musíbýt vrozváděči seskupeny do trojic, které patří témuž sdruženému obvodu, přičemž je nutno, aby vrozváděči byly jednotlivé obvody (pojistky, jističe) označeny trvanlivým a čitelným štítkem, na kterém je kromě označení jednofázového obvodu je nutno uvést označení sdruženého obvodu všechny vodiče sdruženého obvodu až k rozbočení na jednofázové odbočky musí být ve společném několikažilovém vodiči nebo kabelu; jsou-li z jednožilových vodičů, musí být tyto vodiče ve společném obložení (trubce, dutině apod.) do sdruženého obvodu musí být vřazen přístroj (spínač, jistič, stykač apod.), jímž lze vázaně vypnout všechny krajní vodiče sdruženého obvodu a teprve za tímto přístrojem je pak možno vypínat jednotlivé fáze; odbočování u jednotlivých fází sdruženého obvodu lze provést v jedné krabici (rozvodce).
32
33 Holé vodiče Použití do prostor s nepříznivými vnějšími vlivy. Pro použití v budově ochrana polohou Vodiče uloženy na izolátorech, vyjma PE, PEN (nemusí být) Křižování 100 mm od jiných vodičů 50 mm od jiných kovových částí
34 Jednožilové vodiče na podpěrách Jen vyjímečné provedení, pro napětí nad 1 kv AC vždy s krytem chránícím před mech. poškozením.
35 Střešníky Střešník na obrázku vidět opatření proti zatékáni vody, napínací lano, odlehčení kabelu od tahu. Střešní stožár s kotvícím lanem
36 Elektroinstalační trubky Doporučeno přednostní použití (výměna vodičů) Pod omítkou, na povrchu, v konstrukci Zaústění do krabic Pokud jsou v liště vodiče se základní izolací, pak je nutné krytí lišty IP 4X, kryt snímatelný jen s nástrojem nebo s námahou (kryt plní funkci přídavné izolace) Ohýbání trubek s poloměrem 10*světlost trubky Délka úseků < 10 m. Vtahuje se perem (dobré lubrikovat) Po dvou ohybech je nutná krabice (ohyby dělat s rezervou)
37 Elektroinstalační trubky!!!! Obecně nelze vtahovat vodiče více proudových obvodů do jedné trubky.!!!! Výjimka: Společné silové a ovládací vodiče 1 okruhu Souběh více proudových okruhů jen je-li izolace všech vodičů na nejvyšší napětí (4 kv = dvojitá izolace) a nesmí se rozbočovat všechny v 1 krabici
38 Můstkové nebo jednožilové vodiče Můstkové vodiče naplocho(cykylo, CYR, CYMY, CYM) Vedení v omítce, do lišt, v určitých případech na dřevěné podklady pro tepelně izolační podklad nebo samozhášivé vodiče a kabely Při zavádění do krabic vytvořit rezervu, rozdělit na jednotlivé žíly Vedení na povrchu chránit lištou, kde je riziko poškození V omítce pro souběh 3,5 cm Pro ohýbání nařezat na jednotlivé žíly
39 Kabelová vedení Volba kabelu podle vnějších vlivů, zatížitelnosti, EMC, uložení Kladení: Kabelové lávky, kanály, instalační trubky, do země, pod omítku, atd.. Předpisy pro kabely: ČSN Předpisy pro šňůrová vedení: ČSN ČSN některé z možných uložení kabelů
40 Kabelové vedení V kabelu lze vézt více proudových okruhů v těchto případech: Pro řídící sdělovací a zvláštní okruhy Pro řídící sdělovací a zvláštní a jednoho silového zařízení téhož okruhu Pro několik silových okruhů napájejících menší spotřebiče spolu provozně souvisejících Pro SELV, PELV a silové okruhy platí navíc požadavky ČSN
41 Kabelová vedení Kladení přímo na podklad: připevnění vhodnými příchytkami vzdálenost příchytek podle kabelu v místech s vodou distanční příchytky přímo na hořlavé podklady jen samozhášivé kabely nebo mezera Kladení v kanálech: nesmí být v kanálu jiné potrubí vyjma VZT je-li blízko tepelný zdroj zajistit teplotu <30 C dodržet sklon kanálu pro odtok vody
42 Souběh nn a SELV/PELV, společný kabel izolační přepážky pro pevnost jako tř. ochrany II, nebo uzemnění stínění,
43 Kabely vedení na povrchu Nahoře vn, pod ním nn, ještě níže sdělovací kabely Kabely se kladou do skupin odděleny přepážkami
44 Kabely souběhy vedení nn kabel vs. nn v trubce 3 cm nn kabel vs. sdělovací 6 cm do 5 m, 20 cm nad 5 m. nn kabel vs. vn 25 cm nn kabel vs. nn kabel lze vedle sebe těsně, nutno redukovat zatížení
45 Kabely uložení do země Zemnič min. 10 cm pod kabelem v rýze (je-li použit)
46
47 Značení kabelů, barevné fólie
48 Kabely do 1 kv lze klást vedle sebe Křižování s uzemněním hromosvodu minimálně 50 cm.
49 Předpisy pro šňůrová vedení Řeší ČSN : Min. průřez prodlužovacího přívodu: 1 mm 2 Max. délka prodlužovacího přívodu: nemá překročit 50 m Vodiče nesmí být na zemi, kde je riziko poškození bez mech. ochrany Pro spotřebiče Tř. och. II. Neoddělitelné nástrčky Nesmí být napětí na vidlici (samec/samice) Vodiče šňůry se zajišťují proti vytržení, mech. namáhání nesmí být přenášeno do spojů
50 Předpisy pro šňůrová vedení
51 Předpisy pro šňůrová vedení
52 Šňůrová vedení
53 Kabely teplota jádra Přípustné teploty jádra podle materiálu izolace: Přírodní pryž 60 C PVC 70 C XLPE, EPR 90 C Silikonová pryž 180 C Pro zkrat: 150 C Pro zkrat: 250 C Pro přetížení je oteplení stanoveno na 120 C
54 Vedení volba podle vnějších vlivů Jiné druhy kabelů Kabely se zvýšenou odolností vůči šíření plamene Kabely pro fotovoltaické elektrárny (venkovní prostředí) Kabely se silikonem pro zvýšený tepelný rozsah silikonový bezhalogenový kabel
55
56 Vedení volba podle vnějších vlivů Omezení šíření požáru: Instalovaný systém nemá snižovat celkovou požární odolnost objektu Průchody požárními úseky mají být utěsněny Kabely se soustřeďují do souboru systémových kabelů, které se požárně oddělují
57 Vedení volba podle vnějších vlivů ČSN ed.3 Pro společné prostory s vnějším vlivem BD2 a vyšší se vedení klade: Vodiče a kabely vyhovující příslušným částem ČSN EN nebo ČSN EN tj. např kabely CHKE-R volně Kabely běžných typů (CYKY) uložené nebo chráněné Vedené pod omítkou skrytím min. 10 mm, popř. vsamostatných drážkách, uzavřených dutinách či šachtách určených pouze pro elektrické vodiče a kabely Uložené vprotipožárních kabelových kanálech zaručujících ochranu únikových cest - požární odolnost min EI 30D1(30 minut) Opatřené protipožárními nástřiky, popř. oddělené deskami znehořlavých materiálů (zpravidla tloušťky alespoň 10 mm), které musí vykazovat požární odolnost EI 30D1 (Další zpřísnění požadují normy ČSN , ČSN )
58
59
60 Připojování elektrických předmětů Pohyblivý přívod zásuvkový spoj Poddajný přívod z krabice, obvody jsou pevně připojené (svorky, spínače)
61 Dimenzování vedení Kritériem pro dimenzování = určení průřezu vodiče. Při dimenzování se zohledňuje: Přípustné dovolené oteplení Hospodárnost provozu Mechanickou pevnost Odolnost vůči zkrat. proudu Dovolený úbytek napětí Spolehlivou funkci ochrany před úrazem el. proudem
62 Způsoby uložení vodičů
63
64
65 Dimenzování vedení První krok:zjištění tzv. výpočtového zatíženíp v P v = β Σ P i P i jsou výkony nainstalovaných spotřebičů βje činitel náročnosti (0,2-1 ) dle skupin Druhý krok:stanovení výpočtového proudu I v Vztah pro hodnotu výpočtového proudu v trojfázové soustavě
66 Dimenzování vedení Dimenzování podle přípustného oteplení Při průchodu proudu vodičem vzniká teplo a ztrát. výkon P = R*I 2 I dov = I NV * k 1 *k 2 K*k i k 1 *k 2 K*k i přepočítavací součinitele respektující uložení vodičů, seskupení, okolní teplotu atd..
67 Dimenzování vedení Dimenzování s ohledem na hospodárnost - Velký průřez = vysoké pořizovací náklady, malé ztráty = levný provoz - Malý průřez = nízké pořizovací náklady, velké ztráty = drahý provoz Snahou je nalézt vhodný kompromis
68 Dimenzování vedení Dimenzování s ohledem na mech. namáhání Venkovní vodič musí odolat povětrnostním vlivům = námraza, vítr Dimenzování s ohledem na účinky zkratových proudů Při zkratu dochází k silovým účinkům mezi vodiči = vytržení vodiče ze zdi, ulomení izolátorů Síla mezi dvěma vodiči protékanými proudem
69 Dimenzování vedení Dimenzování vedení s ohledem na dovolený úbytek napětí U 3-f obvodů s cos ϕ > 0,5 platí: U 1-f obvodů je úbytek dvojnásobný (proud teče fázovým vodičem a vrací se středním vodičem tj. dva úbytky) U obvodů nn se mnohdy počítá pouze odpor tedy
70 Úbytky napětí ČSN Přípojková skříň rozváděč (rozvodnice za elektroměrem) - 2% pro světelný a smíšený odběr - 3% pro jiný odběr Rozvodnice spotřebič - 2% pro světelný odběr - 3% pro topidla, vaření - 5% pro ostatní obvody (zásuvky) Jiná konfigurace instalace přípojka spotřebič, resp. mez - 4% pro světelný odběr - 6% pro topidla, vaření - 8% pro ostatní obvody (zásuvky) ČSN doporučuje se menší úbytek než 4% mezi počátkem instalace a koncovým zařízením
71 Úbytky napětí - ČSN průmyslové provozovny Dovolená mez napětí (+6-10%/-10 % podle ČSN v místě předávky) Dovolená mez napětí (+10% max., +5% trvale podle ČSN ) Světelný odběr 3% pro světelný odběr (vztaženo k napětí soustavy) 5% pro smíšený odběr odběr vč. Spouštění motorů (výjimka 1* za směnu) 8% pro venkovní osvětlení, resp. 10% včetně spouštění Odběr k tepelným spotřebičům 5% pro tepelné spotřebiče odběr Motorická instalace 5% pro ustálený chod motorů Pro např. zdvihací zařízení platí zvláštní předpisy Pro pohony s těžkým rozběhem třeba kontrolovat, zda se rozběhne ČSN doporučuje se menší úbytek než 4% mezi počátkem instalace a koncovým zařízením
72 1-f rozvod l U = 2 ρcu I cos( ϕ) S l P U = 2 ρcu ; S U f 3-f rozvod l = ρ I S U Cu U =ρ Cu l S 3 cos( ϕ ) P U s
73 Dimenzování vedení Dimenzování vedení s ohledem na správnou funkci ochrany před úrazem el. proudem Průřez vedení (pracovního i ochranného vodiče) je třeba volit tak, aby impedance vypínací smyčky nepřekročila hodnotu vyplývající z podmínky pro vypnutí ochranného prvku (přístroje) v požadované době
74 Oteplení vodičů
75 Kabely teplota jádra Přípustné teploty jádra podle materiálu izolace: Přírodní pryž 60 C PVC 70 C XLPE, EPR 90 C Silikonová pryž 180 C Pro zkrat: 150 C Pro zkrat: 250 C Pro přetížení je oteplení stanoveno na 120 C
76
77 Vliv teploty na proudovou zatížítelnost
78 Dimenzování vedení Dimenzování podle přípustného oteplení Při průchodu proudu vodičem vzniká teplo a ztrát. výkon P = R*I 2 I dov = I NV * k 1 *k 2 K*k i k 1 *k 2 K*k i přepočítavací součinitele respektující uložení vodičů, seskupení -F, okolní teplotu atd..
79 Oteplení vodičů ustálená hodnota
80 Oteplení vodičů přechodový děj Exponenciála Mocnina proudu zohledňuje změnu odporu
81 Oteplení pro zkraty do 5s
82 Normativní odkazy ČSN ed.2elektrotechnické předpisy. Elektrická zařízení. Část 5: Výběr a stavba elektrických zařízení. Kapitola 52: Výběr soustav a stavba vedení. Oddíl 523: Dovolené proudy ČSN Elektrické instalace budov -Část 4: Bezpečnost -Kapitola 43: Ochrana proti nadproudům ČSN Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 42: Ochrana před účinky tepla ČSN Elektrické instalace nízkého napětí -Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem Pozn. Samotná kritéria pro volbu vedení jsou v normě ČSN , ovšem pro elektrické instalace (a tedy i vedení) platí, že : např. podmínky samočinného odpojení a impedance vypínací smyčky řeší např. ČSN ,jištění ČSN a ČSN obecné požadavky na ochranu před účinky tepla
83 Normativní odkazy ČSN ed. 2 Elektrotechnické předpisy Elektrická zařízení část 4 Bezpečnost oddíl 41 Ochrana před úrazem elektrickým proudem ČSN Elektrotechnické předpisy Elektrická zařízení Stanovení základních charakteristik ČSN ed. 2 Elektrotechnické předpisy Elektrická zařízení část 5 -Výběr a stavba elektrických zařízení kap. 51 Všeobecné předpisy ČSN Elektrotechnické předpisy Elektrická zařízení část 5 -Výběr a stavba elektrických zařízení kap. 52 Výběr soustav a stavba vedení ČSN Elektrotechnické předpisy Elektrická zařízení část 5 -Výběr a stavba elektrických zařízení kap. 523 Dovolené proudy v elektrických rozvodech ČSN Elektrotechnické předpisy Vnitřní elektrické rozvody ESČ Elektrotechnická pravidla ESČ - Elektrické instalace vobjektech se shromažďovacími prostory pro služby a ve výškových budovách
84 Použitá literatura Dvořáček, K. Rekonstrukce elektrických rozvodů vpanelových domech, knižnice elektro, svazek 76, ISBN Kříž, M. Montáž, připojování, kontroly a revize elektrických spotřebičů, knižnice elektro, svazek 77, ISBN ČSN : Elektrotechnické předpisy vnitřní elektrické rozvody ČSN : Elektrotechnické předpisy část 5: Výběr a stavba elektrických zařízení, kapitola 52: Výběr a stavba vedení ESČ Elektrotechnická pravidla ESČ Elektrické instalace vobjektech se shromažďovacími prostory pro služby a ve výškových budovách Solid Team Elektro v praxi. Díl 1. Základní právní předpisy, silnoproud
85 Děkuji za pozornost
86 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN ed. 2 (332000) Elektrické instalace nízkého napětí - Část 1: Základní hlediska, stanovení základních charakteristik, definice ČSN (332000) Elektronické předpisy -Elektrická zařízení -Část 2: Definice -Kapitola 21: Pokyn k používání všeobecných termínů ČSN ed. 2 (332000) Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti - Ochrana před úrazem elektrickým proudem ČSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 42: Ochrana před účinky tepla ČSN (332000) Elektrické instalace budov -Část 4: Bezpečnost - Kapitola 43: Ochrana proti nadproudům
87 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN ed. 2 (332000) Elektrické instalace nízkého napětí - Část 4-43: Bezpečnost - Ochrana před nadproudy ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení - Část 4: Bezpečnost - Kapitola 44: Ochrana proti přepětí - Oddíl 442: Ochrana zařízení nn při zemních poruchách v síti vysokého napětí ČSN ed. 2 (332000) Elektrické instalace budov - Část 4-44: Bezpečnost -Ochrana před rušivým napětím a elektromagnetickým rušením -Kapitola 443: Ochrana proti atmosférickým nebo spínacím přepětím ČSN (332000) Elektrické instalace nízkého napětí - Část 4-444: Bezpečnost -Ochrana před napěťovým a elektromagnetickým rušením
88 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 45: Ochrana před podpětím ČSN ed. 2 (332000) Elektrotechnické předpisy - Elektrická zařízení -Část 4: Bezpečnost -Kapitola 46: Odpojování a spínání ČSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 4: Bezpečnost. Kapitola 47: Použití ochranných opatření pro zajištění bezpečnosti. Oddíl 473: Opatření k ochraně proti nadproudům ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení -Část 4: Bezpečnost -Kapitola 48: Výběr ochranných opatření podle vnějších vlivů -Oddíl 481: Výběr opatření na ochranu před úrazem elektrickým proudem podle vnějších vlivů
89 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení -Část 4: Bezpečnost -Kapitola 48: Výběr ochranných opatření podle vnějších vlivů -Oddíl 482: Ochrana proti požáru v prostorách se zvláštním rizikem nebo nebezpečím ČSN ed. 2 (332000) Elektrická instalace budov -Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy ČSN ed. 3 (332000) Elektrické instalace nízkého napětí - Část 5-51: Výběr a stavba elektrických zařízení - Všeobecné předpisy ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení -Část 5: Výběr a stavba elektrických zařízení -Kapitola 52: Výběr soustav a stavba vedení ČSN ed. 2 (332000) Elektrické instalace budov - Část 5: Výběr a stavba elektrických zařízení -Oddíl 523: Dovolené proudy v elektrických rozvodech ČSN (332000) Elektrické instalace nízkého napětí - Část 5-53: Výběr a stavba elektrických zařízení -Odpojování, spínání a řízení - Oddíl 534: Přepěťová ochranná zařízení
90 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení -Část 5: Výběr a stavba elektrických zařízení -Kapitola 53: Spínací a řídicí přístroje -Oddíl 537: Přístroje pro odpojování a spínání ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 5-54: Výběr a stavba elektrických zařízení -Uzemnění, ochranné vodiče a vodiče ochranného pospojování ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení -Část 5: Výběr a stavba elektrických zařízení -Kapitola 55: Ostatní zařízení - Oddíl 551: Nízkonapěťová zdrojová zařízení ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 5-55: Výběr a stavba elektrických zařízení -Ostatní zařízení - Článek 551: Nízkonapěťová zdrojová zařízení
91 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN (332000) Elektrické instalace budov - Část 5-55: Výběr a stavba elektrických zařízení -Ostatní zařízení -Oddíl 559: Svítidla a světelná instalace ČSN (332000) Elektrotechnické předpisy. Elektrická zařízení. Část 5. Výběr a stavba elektrických zařízení. Kapitola 56: Napájení zařízení sloužících v případě nouze ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 5-56: Výběr a stavba elektrických zařízení -Zařízení pro bezpečnostní účely ČSN (332000) Elektrické instalace nízkého napětí -Část 6: Revize ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 7-701: Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou
92 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN ed. 2 (332000) Elektrická instalace budov - Část 7: Zařízení jednoúčelová a ve zvláštních objektech -Oddíl 702: Plavecké bazény a jiné nádrže ČSN ed. 2 (332000) Elektrické instalace budov - Část 7-703: Zařízení jednoúčelová a ve zvláštních objektech - Místnosti a kabiny se saunovými kamny ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 7-704: Zařízení jednoúčelová a ve zvláštních objektech - Elektrická zařízení na staveništích a demolicích ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 7-705: Zařízení jednoúčelová a ve zvláštních objektech - Zemědělská a zahradnická zařízení ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 7-706: Zařízení jednoúčelová a ve zvláštních objektech - Omezené vodivé prostory
93 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN ed. 2 (332000) Elektrické instalace budov - Část 7: Zařízení jednoúčelová a ve zvláštních objektech -Oddíl 708: Elektrická zařízení parkovacích míst pro karavany v kempincích ČSN ed. 3 (332000) Elektrické instalace nízkého napětí -Část 7-708: Zařízení jednoúčelová a ve zvláštních objektech -Parkoviště karavanů, kempinková parkoviště a obdobné lokality ČSN (332000) Elektrické instalace nízkého napětí - Část 7-709: Zařízení jednoúčelová a ve zvláštních objektech - Přístavy a obdobné lokality ČSN (332000) Elektrická instalace budov - Část 7-711: Zařízení jednoúčelová a ve zvláštních objektech -Výstavy, přehlídky a stánky
94 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN (332000) Elektrické instalace budov - Část 7-712: Zařízení jednoúčelová a ve zvláštních objektech -Solární fotovoltaické (PV) napájecí systémy ČSN (332000) Elektrická instalace budov -Část 7: Zařízení jednoúčelová a ve zvláštních objektech -Oddíl 713: Nábytek ČSN (332000) Elektrotechnické předpisy -Elektrická zařízení - Část 7: Zařízení jednoúčelová a ve zvláštních objektech - Oddíl 714: Zařízení pro venkovní osvětlení ČSN (332000) Elektrické instalace budov - Část 7-715: Zařízení jednoúčelová a ve zvláštních objektech -Světelná instalace napájená malým napětím ČSN (332000) Elektrické instalace budov - Část 7-717: Zařízení jednoúčelová a ve zvláštních objektech -Mobilní nebo transportovatelné buňky
95 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN ed. 2 (332000) Elektrické instalace nízkého napětí -Část 7-717: Zařízení jednoúčelová a ve zvláštních objektech - Pojízdné nebo přepravitelné jednotky ČSN (332000) Elektrické instalace nízkého napětí - Část 7-721: Zařízení jednoúčelová a ve zvláštních objektech - Elektrické instalace v karavanech a obytných přívěsech ČSN (332000) Elektrické instalace nízkého napětí - Část 7-729: Zařízení jednoúčelová a ve zvláštních objektech -Uličky pro obsluhu nebo údržbu ČSN (332000) Elektrické instalace budov - Část 7-740: Zařízení jednoúčelová a ve zvláštních objektech -Dočasná elektrická instalace pro stavby zábavních zařízení a stánků v lunaparcích, zábavních parcích a cirkusech
96 Normy pro oblast Elektrických zařízení a rozvodů v budovách: ČSN (332000) Elektrické instalace budov -Část 7: Zařízení jednoúčelové a ve zvláštních objektech -Oddíl 753: Podlahové a stropní vytápění ČSN (332000) Elektrické instalace budov -Část 7: Zařízení jednoúčelová a ve zvláštních objektech -Oddíl 754: Elektrická instalace v karavanech a obytných automobilech TNI (332000) Elektrické instalace nízkého napětí - Část 4-41: Ochranná opatření pro zajištění bezpečnosti -Ochrana před úrazem elektrickým proudem -Komentář k ČSN ed. 2 TNI (332000) Elektrické instalace nízkého napětí - Část 5-54: Výběr a stavba elektrických zařízení -Uzemnění, ochranné vodiče a vodiče ochranného pospojování -Komentář k ČSN ed. 2
97 Normy pro oblast Elektrických zařízení a rozvodů v budovách: TNI (332000) Elektrické instalace nízkého napětí -Část 6: Revize -Komentář k ČSN TNI (332000) Elektrické instalace nízkého napětí - Část 7-701: Zařízení jednoúčelová a ve zvláštních objektech - Prostory s vanou nebo sprchou -Komentář k ČSN ed. 2 TNI (332000) Elektrické instalace budov -Část 7: Zařízení jednoúčelová a ve zvláštních objektech -Oddíl 702: Plavecké bazény a jiné nádrže -Komentář k ČSN ed. 2 TNI (332000) Elektrická instalace budov - Část 7-711: Zařízení jednoúčelová a ve zvláštních objektech -Výstavy, přehlídky a stánky - Komentář k ČSN
