1 Světelná instalace v budovách v souladu s platnými předpisy ČSN Jan Dudek VŠB TU Ostrava, Fakulta Elektrotechniky a informatiky, katedra Elektrotechniky 17. Listopadu 15, Ostrava tel Jan.Dudek@vsb.cz

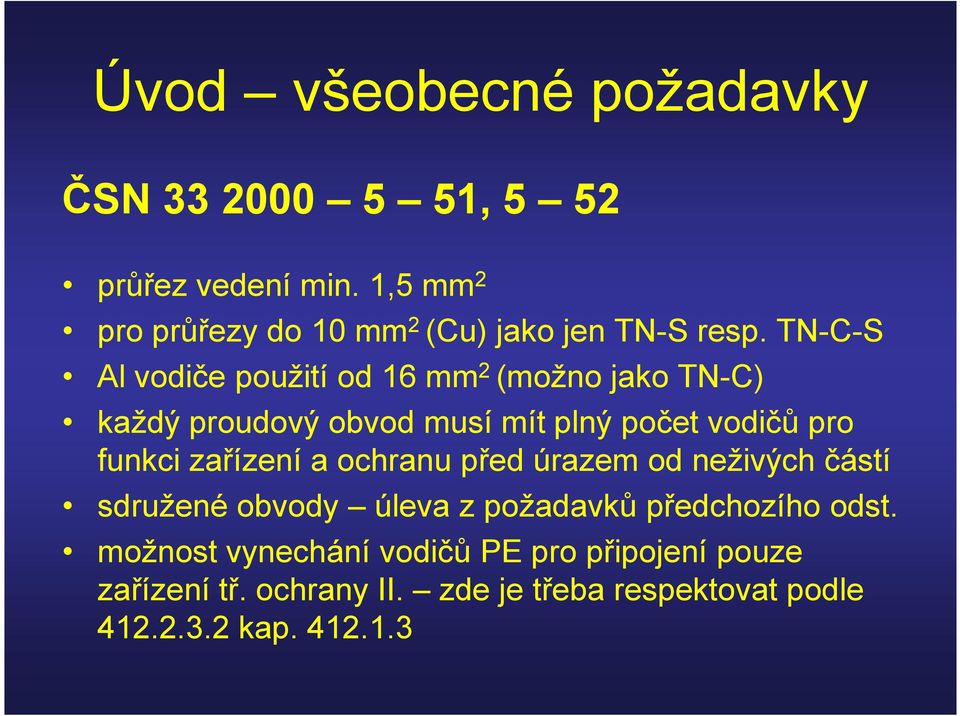

2 Úvod všeobecné požadavky ČSN , 5 52 průřez vedení min. 1,5 mm 2 pro průřezy do 10 mm 2 (Cu) jako jen TN-S resp. TN-C-S Al vodiče použití od 16 mm 2 (možno jako TN-C) každý proudový obvod musí mít plný počet vodičů pro funkci zařízení a ochranu před úrazem od neživých částí sdružené obvody úleva z požadavků předchozího odst. možnost vynechání vodičů PE pro připojení pouze zařízení tř. ochrany II. zde je třeba respektovat podle kap

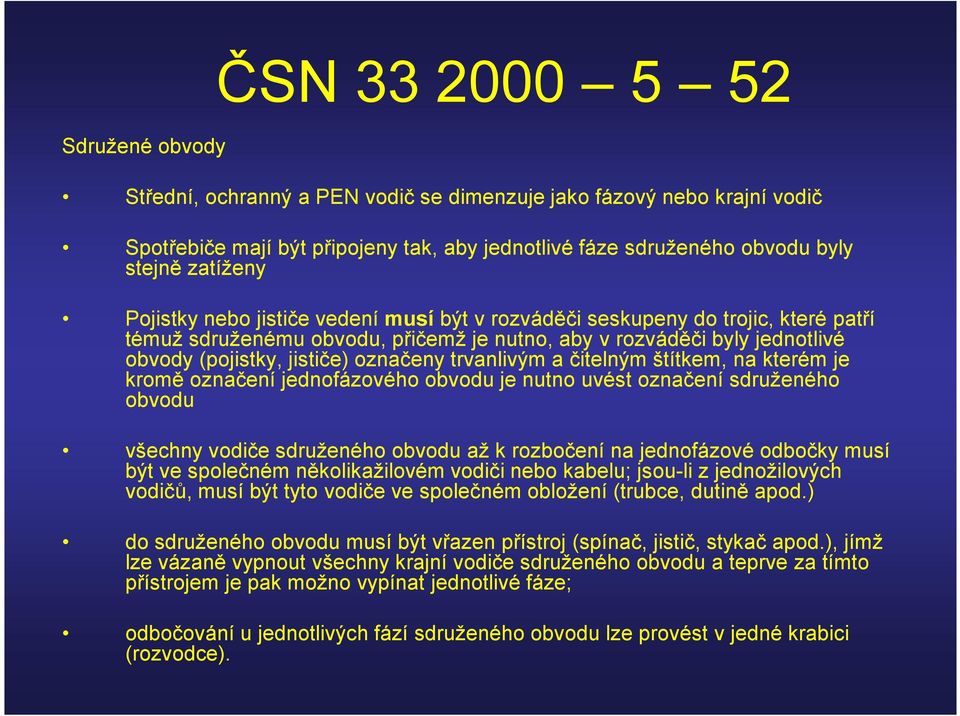

3 ČSN Sdružené obvody Střední, ochranný a PEN vodič se dimenzuje jako fázový nebo krajní vodič Spotřebiče mají být připojeny tak, aby jednotlivé fáze sdruženého obvodu byly stejně zatíženy Pojistky nebo jističe vedení musí být v rozváděči seskupeny do trojic, které patří témuž sdruženému obvodu, přičemž je nutno, aby v rozváděči byly jednotlivé obvody (pojistky, jističe) označeny trvanlivým a čitelným štítkem, na kterém je kromě označení jednofázového obvodu je nutno uvést označení sdruženého obvodu všechny vodiče sdruženého obvodu až k rozbočení na jednofázové odbočky musí být ve společném několikažilovém vodiči nebo kabelu; jsou-li z jednožilových vodičů, musí být tyto vodiče ve společném obložení (trubce, dutině apod.) do sdruženého obvodu musí být vřazen přístroj (spínač, jistič, stykač apod.), jímž lze vázaně vypnout všechny krajní vodiče sdruženého obvodu a teprve za tímto přístrojem je pak možno vypínat jednotlivé fáze; odbočování u jednotlivých fází sdruženého obvodu lze provést v jedné krabici (rozvodce).

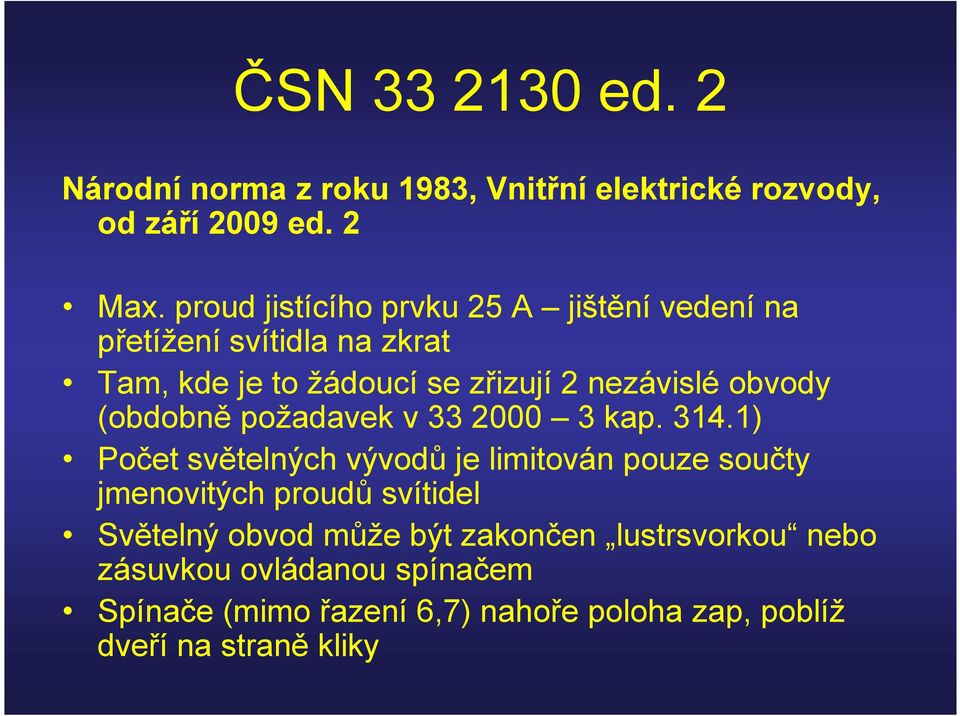

4 ČSN ed. 2 Národní norma z roku 1983, Vnitřní elektrické rozvody, od září 2009 ed. 2 Max. proud jistícího prvku 25 A jištění vedení na přetížení svítidla na zkrat Tam, kde je to žádoucí se zřizují 2 nezávislé obvody (obdobně požadavek v kap ) Počet světelných vývodů je limitován pouze součty jmenovitých proudů svítidel Světelný obvod může být zakončen lustrsvorkou nebo zásuvkou ovládanou spínačem Spínače (mimo řazení 6,7) nahoře poloha zap, poblíž dveří na straně kliky

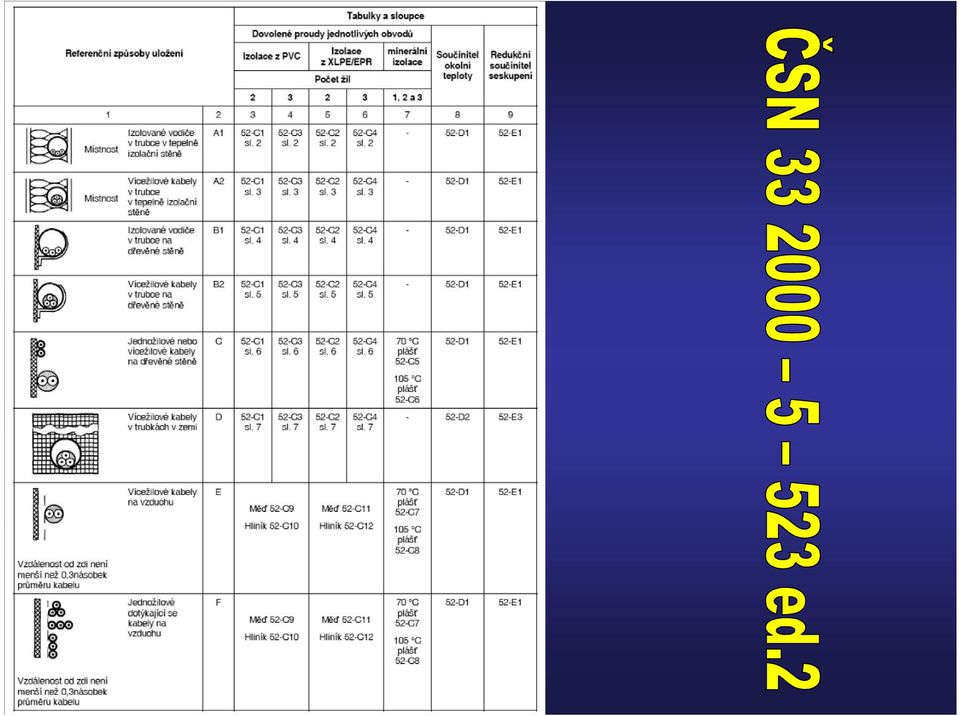

5

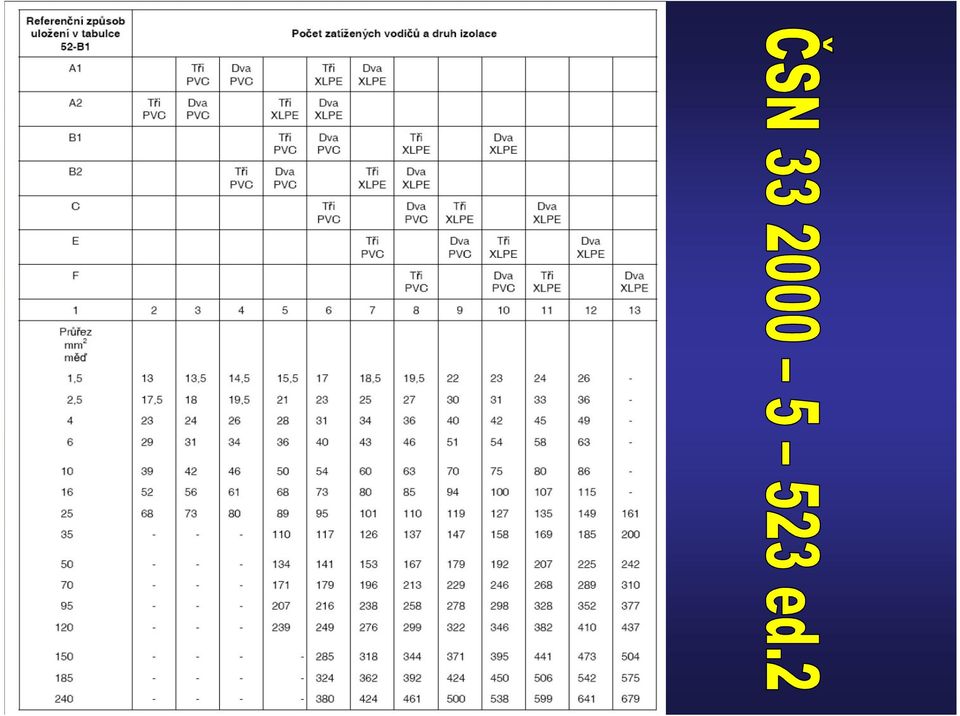

6

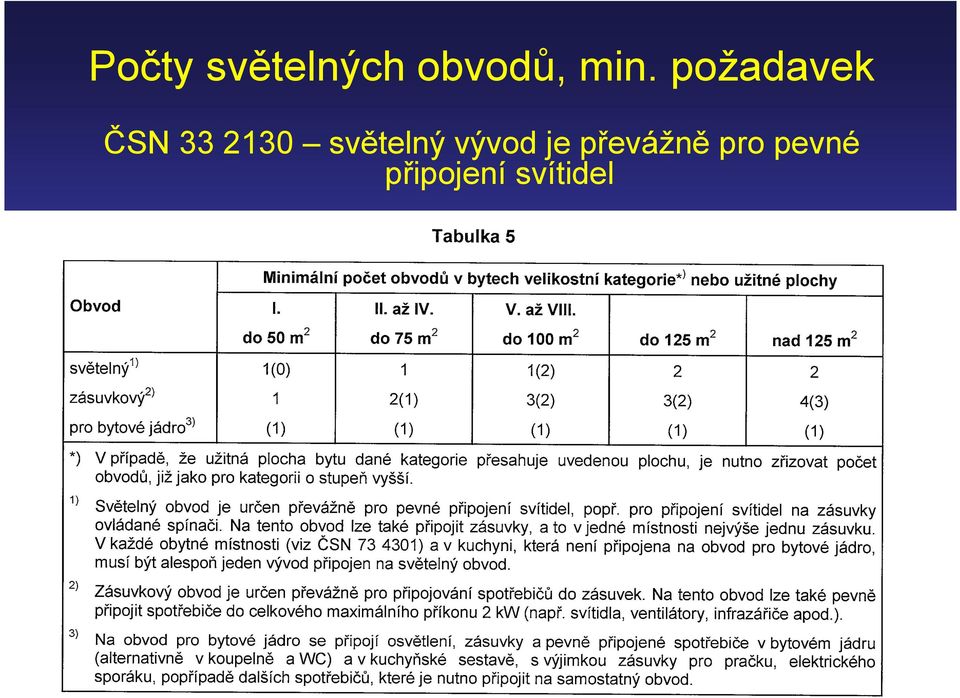

7 Počty světelných obvodů, min. požadavek ČSN světelný vývod je převážně pro pevné připojení svítidel

8 Počty světelných obvodů západní Evropa Standardy v západní Evropě - světelné a zásuvkové obvody - zvlášť světelné obvody jsou doporučeny jako zvýšený standard

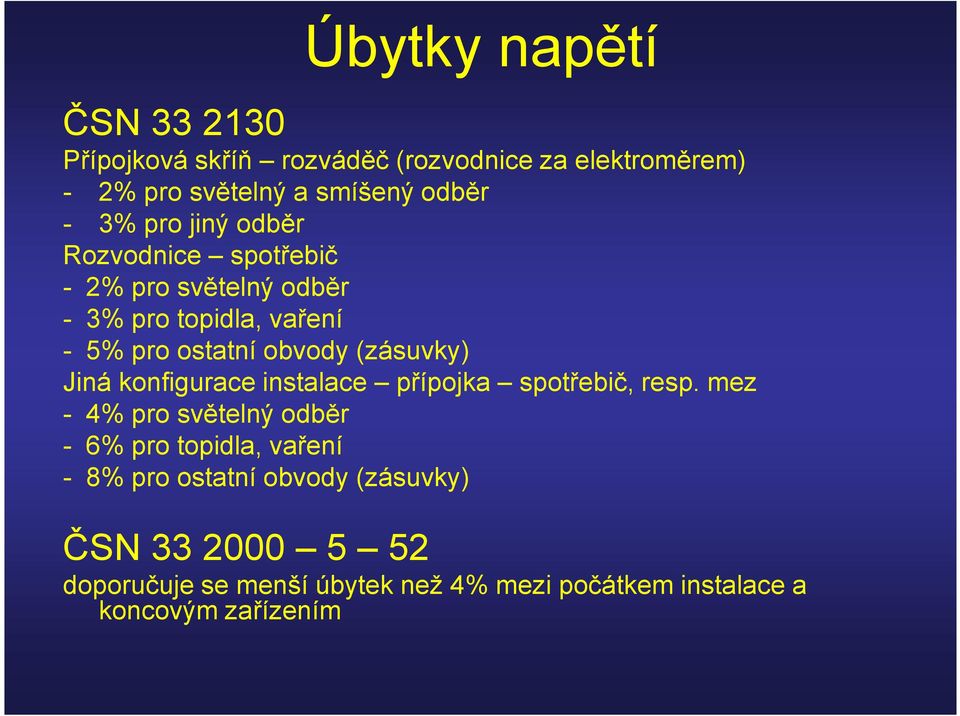

9 Úbytky napětí ČSN Přípojková skříň rozváděč (rozvodnice za elektroměrem) - 2% pro světelný a smíšený odběr - 3% pro jiný odběr Rozvodnice spotřebič - 2% pro světelný odběr - 3% pro topidla, vaření - 5% pro ostatní obvody (zásuvky) Jiná konfigurace instalace přípojka spotřebič, resp. mez - 4% pro světelný odběr - 6% pro topidla, vaření - 8% pro ostatní obvody (zásuvky) ČSN doporučuje se menší úbytek než 4% mezi počátkem instalace a koncovým zařízením

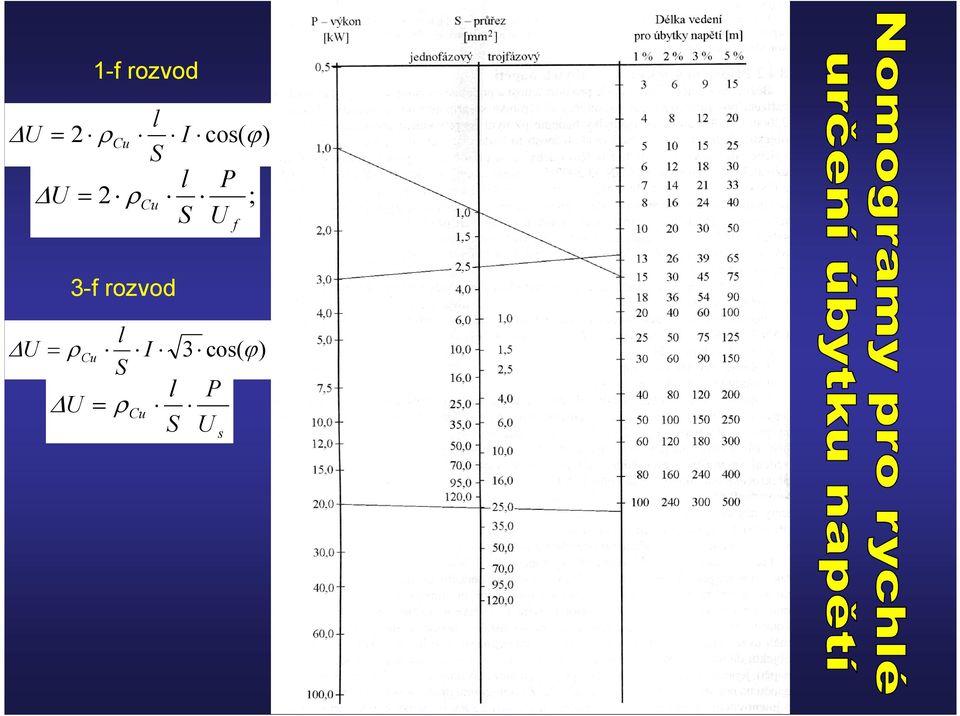

10 1-f rozvod l U = 2 ρcu I cos( ϕ) S l P U = 2 ρcu ; S U f 3-f rozvod l = ρ I S U Cu U =ρ Cu l S 3 cos( ϕ ) P U s

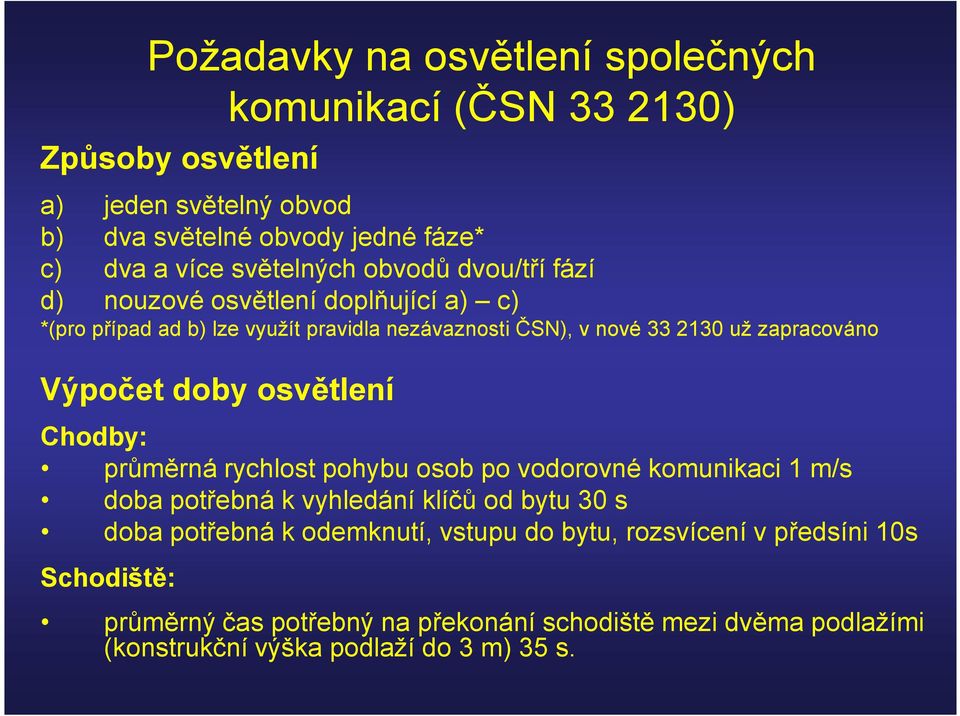

11 Požadavky na osvětlení společných komunikací (ČSN ) Způsoby osvětlení a) jeden světelný obvod b) dva světelné obvody jedné fáze* c) dva a více světelných obvodů dvou/tří fází d) nouzové osvětlení doplňující a) c) *(pro případ ad b) lze využít pravidla nezávaznosti ČSN), v nové už zapracováno Výpočet doby osvětlení Chodby: průměrná rychlost pohybu osob po vodorovné komunikaci 1 m/s doba potřebná k vyhledání klíčů od bytu 30 s doba potřebná k odemknutí, vstupu do bytu, rozsvícení v předsíni 10s Schodiště: průměrný čas potřebný na překonání schodiště mezi dvěma podlažími (konstrukční výška podlaží do 3 m) 35 s.

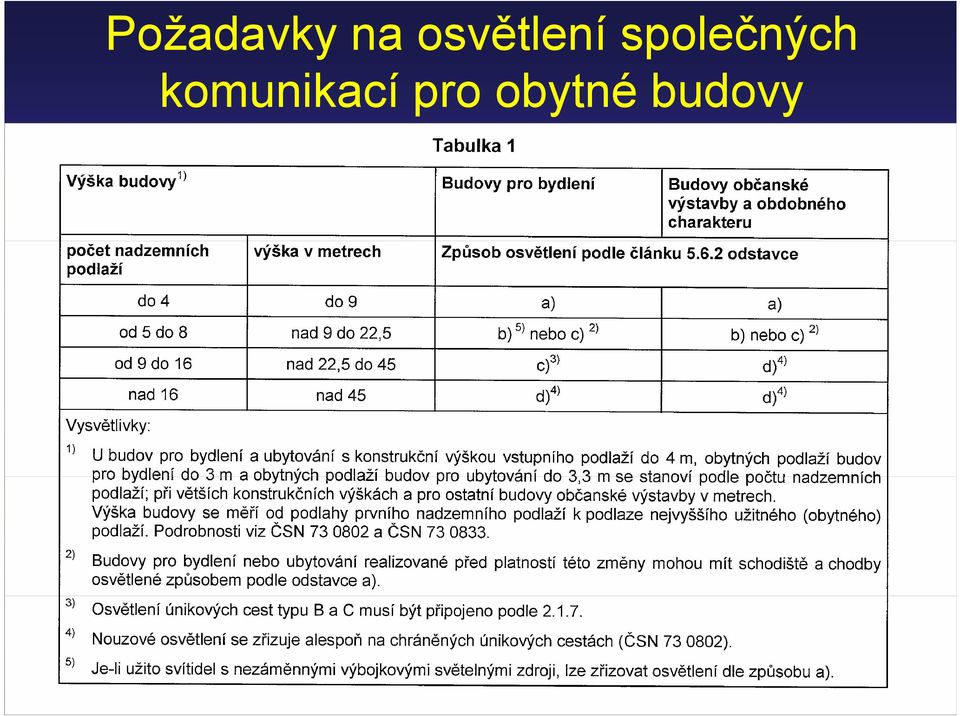

12 Požadavky na osvětlení společných komunikací pro obytné budovy

13 Osvětlení společných prostor

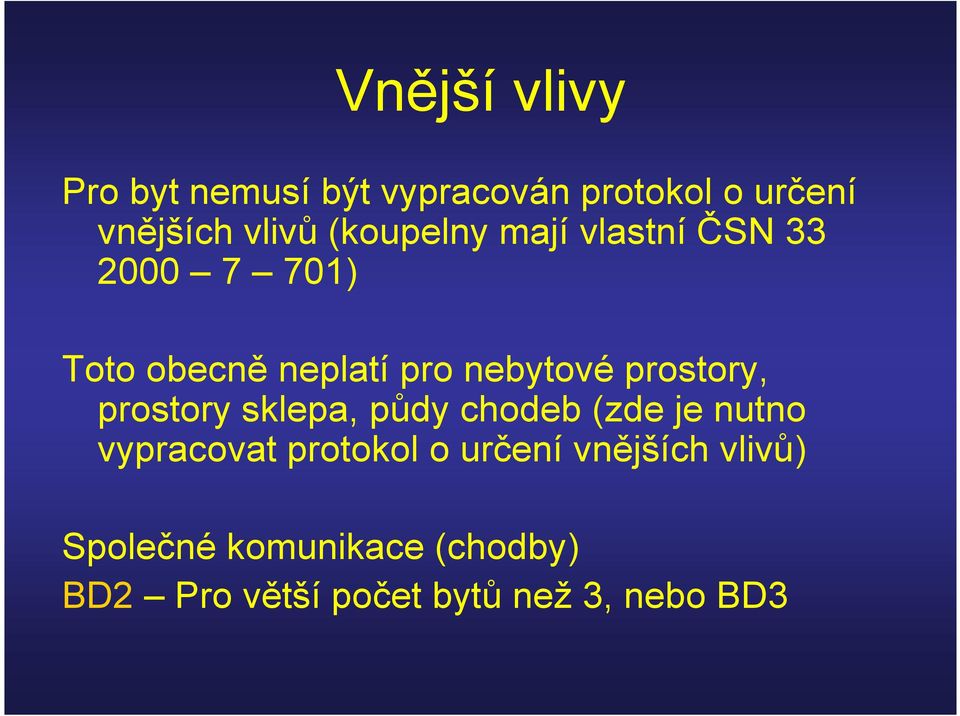

14 Vnější vlivy Pro byt nemusí být vypracován protokol o určení vnějších vlivů (koupelny mají vlastní ČSN ) Toto obecně neplatí pro nebytové prostory, prostory sklepa, půdy chodeb (zde je nutno vypracovat protokol o určení vnějších vlivů) Společné komunikace (chodby) BD2 Pro větší počet bytů než 3, nebo BD3

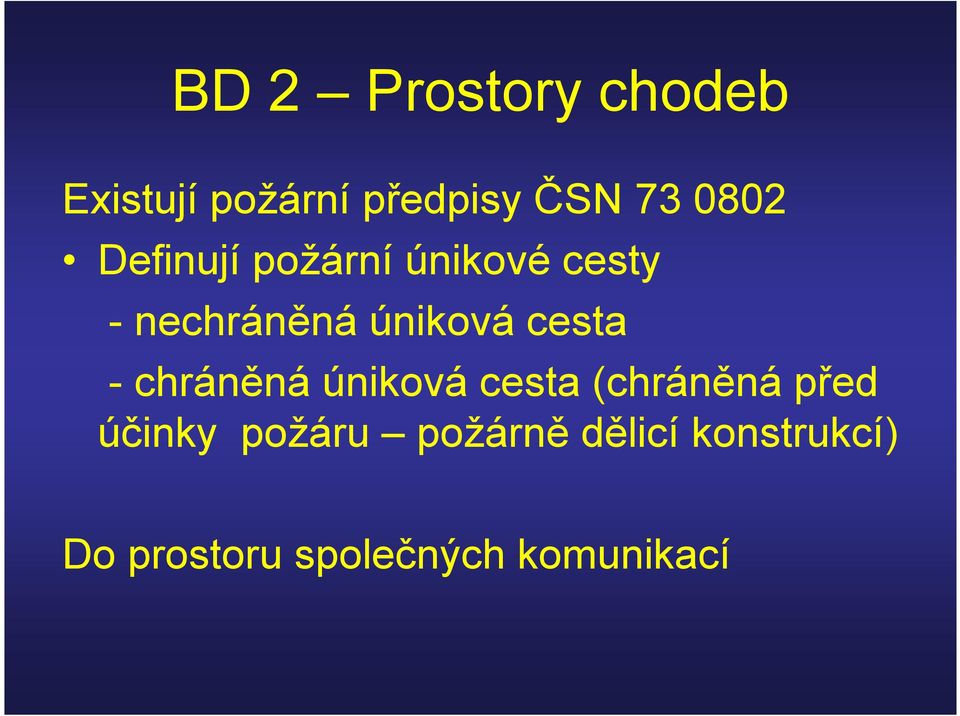

15 BD 2 Prostory chodeb Existují požární předpisy ČSN Definují požární únikové cesty - nechráněná úniková cesta - chráněná úniková cesta (chráněná před účinky požáru požárně dělicí konstrukcí) Do prostoru společných komunikací

16 Samostatné požární úseky Nutno mít utěsněny prostupy požárními úseky (požárně dělicí konstrukcí) Chráněné únikové cesty Evakuační a požární výtahy Výtahové šachty, kabelové kanály Strojovny výtahů, VZT, kotelny, transformátory Obecně patra domů (plocha půdorysu)

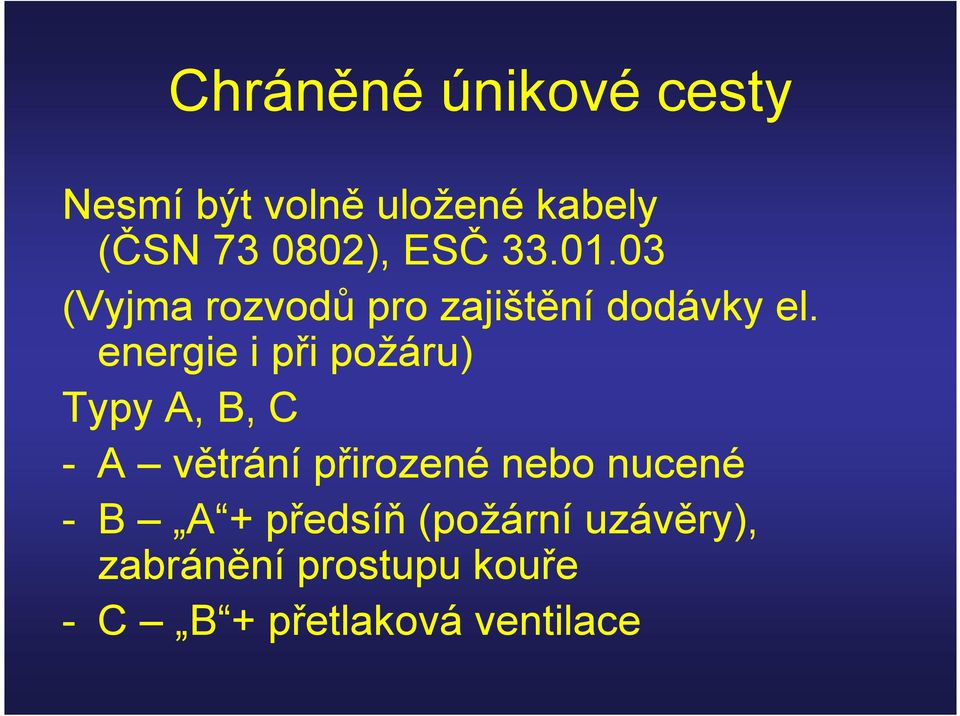

17 Chráněné únikové cesty Nesmí být volně uložené kabely (ČSN ), ESČ (Vyjma rozvodů pro zajištění dodávky el. energie i při požáru) Typy A, B, C - A větrání přirozené nebo nucené - B A + předsíň (požární uzávěry), zabránění prostupu kouře - C B + přetlaková ventilace

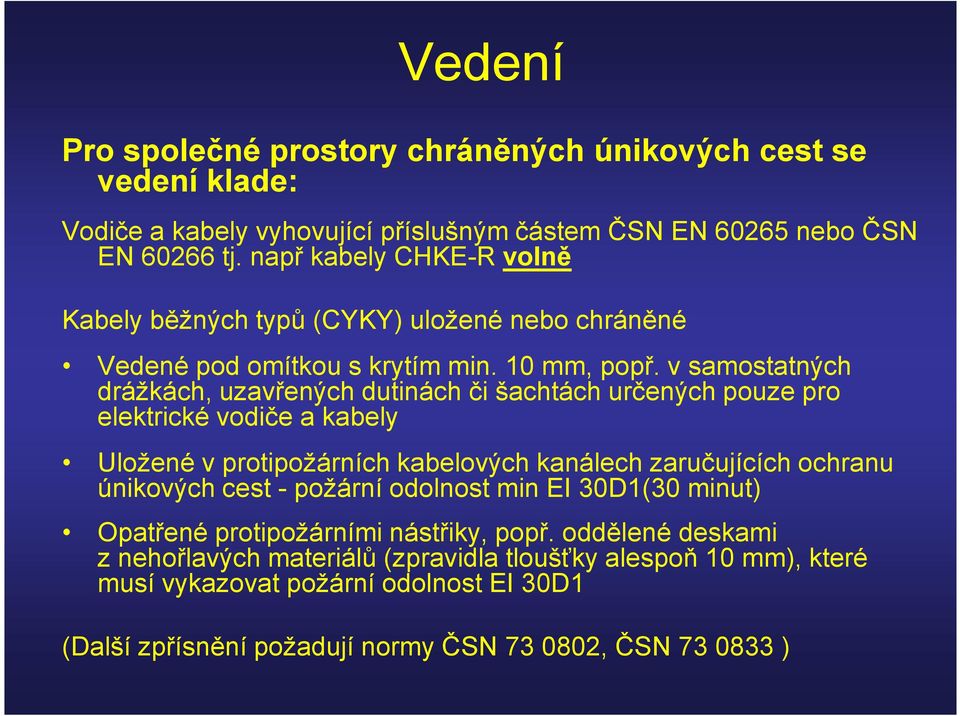

18 Vedení Pro společné prostory chráněných únikových cest se vedení klade: Vodiče a kabely vyhovující příslušným částem ČSN EN nebo ČSN EN tj. např kabely CHKE-R volně Kabely běžných typů (CYKY) uložené nebo chráněné Vedené pod omítkou s krytím min. 10 mm, popř. v samostatných drážkách, uzavřených dutinách či šachtách určených pouze pro elektrické vodiče a kabely Uložené v protipožárních kabelových kanálech zaručujících ochranu únikových cest - požární odolnost min EI 30D1(30 minut) Opatřené protipožárními nástřiky, popř. oddělené deskami z nehořlavých materiálů (zpravidla tloušťky alespoň 10 mm), které musí vykazovat požární odolnost EI 30D1 (Další zpřísnění požadují normy ČSN , ČSN )

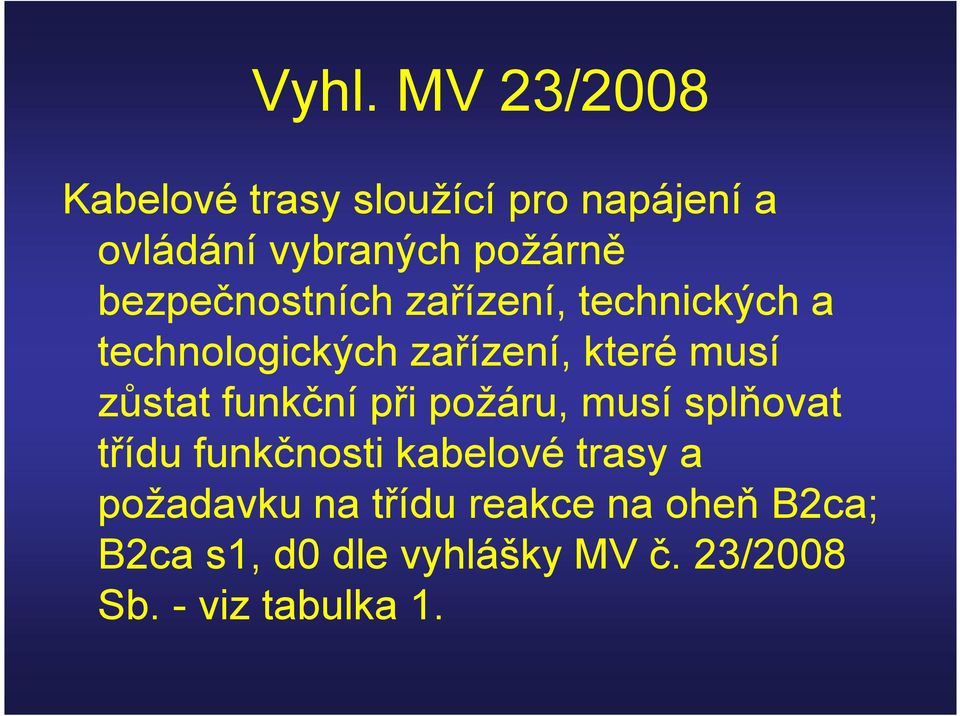

19 Vyhl. MV 23/2008 Kabelové trasy sloužící pro napájení a ovládání vybraných požárně bezpečnostních zařízení, technických a technologických zařízení, které musí zůstat funkční při požáru, musí splňovat třídu funkčnosti kabelové trasy a požadavku na třídu reakce na oheň B2ca; B2ca s1, d0 dle vyhlášky MV č. 23/2008 Sb. - viz tabulka 1.

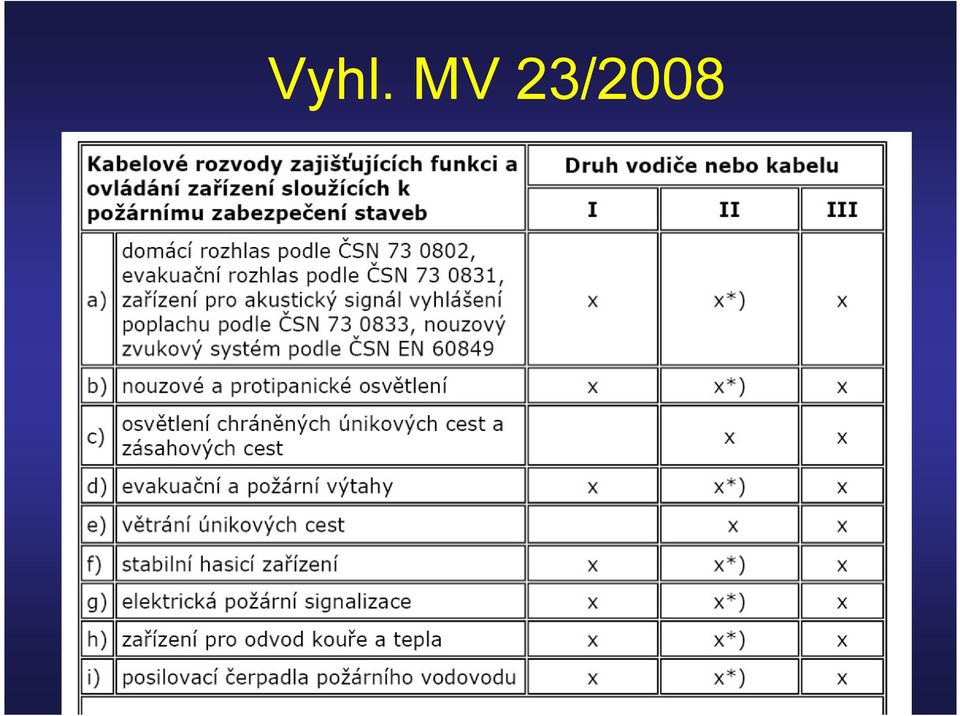

20 Vyhl. MV 23/2008

21

22 Třídy reakce na oheň pro kabely A1 nehořlavé hmoty A2 nesnadno hořlavé B těžce hořlavé C,D středně hořlavé E,F lehce hořlavé Legenda: s vývoj kouře (smoke) d hořící kapky (drops) s1 nejtvrdší požadavek

23

24

25 Normativní odkazy ČSN ed. 2 Elektrotechnické předpisy Elektrická zařízení část 4 Bezpečnost oddíl 41 Ochrana před úrazem elektrickým proudem ČSN Elektrotechnické předpisy Elektrická zařízení Stanovení základních charakteristik ČSN ed. 2 Elektrotechnické předpisy Elektrická zařízení část 5 - Výběr a stavba elektrických zařízení kap. 51 Všeobecné předpisy ČSN Elektrotechnické předpisy Elektrická zařízení část 5 - Výběr a stavba elektrických zařízení kap. 52 Výběr soustav a stavba vedení ČSN Elektrotechnické předpisy Elektrická zařízení část 5 - Výběr a stavba elektrických zařízení kap. 523 Dovolené proudy v elektrických rozvodech ČSN Elektrotechnické předpisy Vnitřní elektrické rozvody ESČ Elektrotechnická pravidla ESČ - Elektrické instalace v objektech se shromažďovacími prostory pro služby a ve výškových budovách

26 Použitá literatura Dvořáček, K. Rekonstrukce elektrických rozvodů v panelových domech, knižnice elektro, svazek 76, ISBN Kříž, M. Montáž, připojování, kontroly a revize elektrických spotřebičů, knižnice elektro, svazek 77, ISBN ČSN : Elektrotechnické předpisy vnitřní elektrické rozvody ČSN : Elektrotechnické předpisy část 5: Výběr a stavba elektrických zařízení, kapitola 52: Výběr a stavba vedení ESČ Elektrotechnická pravidla ESČ Elektrické instalace v objektech se shromažďovacími prostory pro služby a ve výškových budovách ČSN Požární bezpečnost staveb nevýrobní objekty

27 Děkuji za pozornost
