1 NÁVOD K POUŽITÍ ZP Chodítko čtyřkolové 105, 105 B

2 Návod k použití Pomůcky k chůzi - Chodítko čtyřkolové skládací Typ: 105, 105 B Maximální nosnost: Typ 105: 136 kg Typ 105B: 227 kg Šířka Hloubka Typ Rozložené Složené Rozložené Složené Výškově chodítko chodítko chodítko chodítko stavitelné cm 25 cm 61 cm 61 cm cm 105B 74 cm 25 cm 61 cm 61 cm cm DMA Praha s.r.o. si vyhrazuje právo na různé modifikace chodítek bez předešlého oznámení. Uschovejte si návod k použití. Bezpečnostní upozornění Před používáním chodítka si pročtěte návod k použití, v případě nejasností kontaktujte vašeho dodavatele. Před používáním chodítka konzultujte jeho vhodnost s ošetřujícím lékařem. Chodítko není určeno pro transport sedících uživatelů. Při jízdě z kopce kontrolujte a udržujte rychlost. Neprojíždějte s chodítkem měkký terén (tráva, písek, bahno ). Při zdolávání obrubníku vždy snižte rychlost a najíždějte pod úhlem 90 %. Při transportu (automobilem nebo autobusem) nepoužívejte chodítko k sezení. Chodítko nepřetěžujte. Dodržujte maximální hmotnost uživatele 136 kg (105) a 227 kg (227 kg), pro kterou bylo chodítko zkonstruováno. Při skládání a rozkládání chodítka postupujte opatrně, aby nedošlo k zachycení a úrazu prstů. Zkontrolujte správnou polohu postranních trubek sedačky, zatlačením směrem do středu na rukojetě chodítka. V případě, že boční rámy zůstanou rozevřené je chodítko připravené k užívání Je-li chodítko v klidu, vždy zaaretujte brzdy. Upozornění: Po vybalení chodítka překontrolujte všechny jeho části, v případě jejich poškození kontaktujte vašeho dodavatele. Při užívání chodítka musí být všechny kola v kontaktu s podkladem.

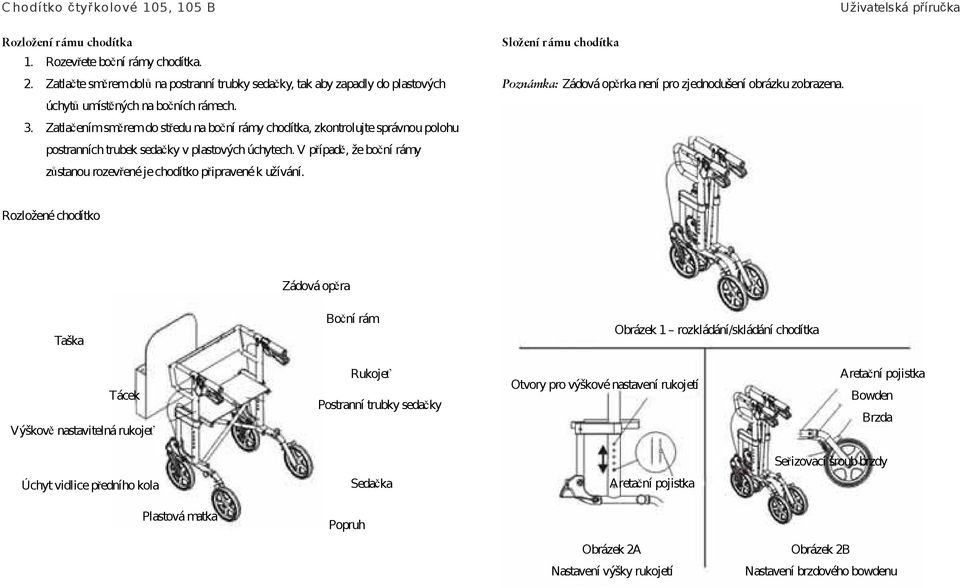

3 Rozložení rámu chodítka 1. Rozevřete boční rámy chodítka. 2. Zatlačte směrem dolů na postranní trubky sedačky, tak aby zapadly do plastových úchytů umístěných na bočních rámech. 3. Zatlačením směrem do středu na boční rámy chodítka, zkontrolujte správnou polohu postranních trubek sedačky v plastových úchytech. V případě, že boční rámy zůstanou rozevřené je chodítko připravené k užívání. Složení rámu chodítka Poznámka: Zádová opěrka není pro zjednodušení obrázku zobrazena. Rozložené chodítko Zádová opěra Taška Boční rám Obrázek 1 rozkládání/skládání chodítka Tácek Výškově nastavitelná rukojeť Rukojeť Postranní trubky sedačky Otvory pro výškové nastavení rukojetí Aretační pojistka Bowden Brzda Seřizovací šroub brzdy Úchyt vidlice předního kola Sedačka Aretační pojistka Plastová matka Popruh Obrázek 2A Obrázek 2B Nastavení výšky rukojetí Nastavení brzdového bowdenu

4 Aretační pojistka Nastavení výšky rukojetí Bowden Obrázek 2C Nastavení brzdového bowdenu Šroub Obrázek 2D Uchycení zadního kola Poznámka: Nastavte výšku rukojetí, tak aby jejich výška byla v úrovni zápěstí uživatele, při spuštění rukou podél těla. Takto nastavená výška rukojetí zajistí ohnutí paží uživatele pod úhlem stupňů. 1. Výškové nastavení jednotlivých poloh se provádí stlačením aretační pojistky, umístěné na bočním rámu, ve dvou bodech proti sobě. Po následném nastavení nově zvolené polohy (vysunutím nebo zasunutím horní části bočního rámu) a uvolnění aretační pojistky, tato pojistka samočinně zajistí horní část bočního rámu ve zvolené poloze (Obrázek 2A). Stlačte Rychloupínací úchyt vidlice předního kola 2. Umístěte brzdové bowdeny, tak aby volně vedly podél bočního rámu a ústily u brzdy zadního kola (Obrázek 2B a 2C) 3. Zkontrolujte dotažení šroubu a správnou polohu aretační pojistky uchycení zadního kola (Obrázek 2D). Obrázek 2E Rychloupínací úchyt vidlice předního kola 4. Zkontrolujte správnou polohu rychloupínacího úchytu vidlice předního kola, tak aby nebylo možné tahem opačným směrem uvolnit přední kolo z rychloupínacího úchytu (Obrázek 2E).

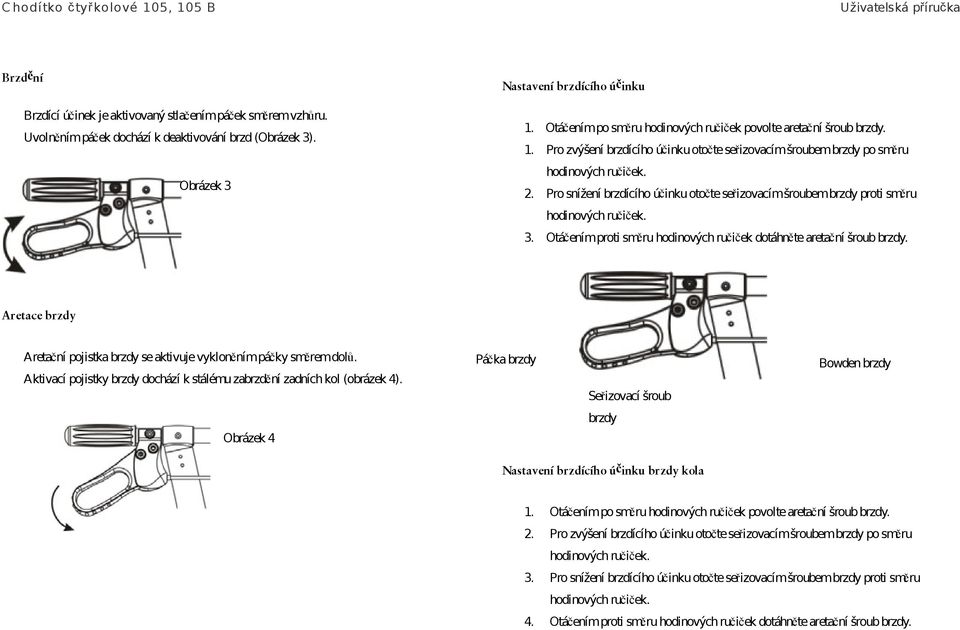

5 Brzdění Brzdící účinek je aktivovaný stlačením páček směrem vzhůru. Uvolněním páček dochází k deaktivování brzd (Obrázek 3). Obrázek 3 Nastavení brzdícího účinku 1. Otáčením po směru hodinových ručiček povolte aretační šroub brzdy. 1. Pro zvýšení brzdícího účinku otočte seřizovacím šroubem brzdy po směru 2. Pro snížení brzdícího účinku otočte seřizovacím šroubem brzdy proti směru 3. Otáčením proti směru hodinových ručiček dotáhněte aretační šroub brzdy. Aretace brzdy Aretační pojistka brzdy se aktivuje vykloněním páčky směrem dolů. Aktivací pojistky brzdy dochází k stálému zabrzdění zadních kol (obrázek 4). Páčka brzdy Seřizovací šroub Bowden brzdy brzdy Obrázek 4 Nastavení brzdícího účinku brzdy kola 1. Otáčením po směru hodinových ručiček povolte aretační šroub brzdy. 2. Pro zvýšení brzdícího účinku otočte seřizovacím šroubem brzdy po směru 3. Pro snížení brzdícího účinku otočte seřizovacím šroubem brzdy proti směru 4. Otáčením proti směru hodinových ručiček dotáhněte aretační šroub brzdy.

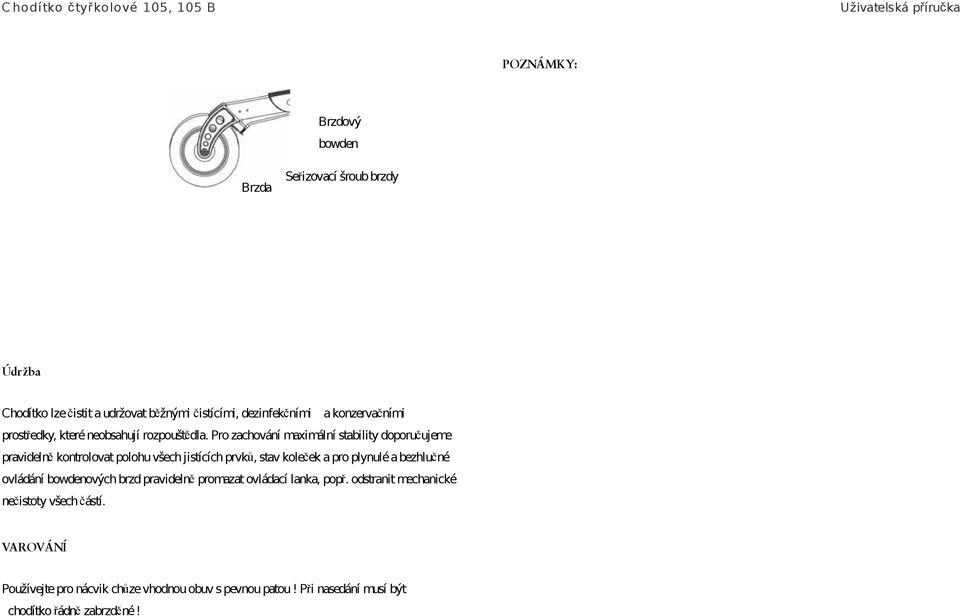

6 POZNÁMKY: Brzdový bowden Brzda Seřizovací šroub brzdy Údržba Chodítko lze čistit a udržovat běžnými čistícími, dezinfekčními a konzervačními prostředky, které neobsahují rozpouštědla. Pro zachování maximální stability doporučujeme pravidelně kontrolovat polohu všech jistících prvků, stav koleček a pro plynulé a bezhlučné ovládání bowdenových brzd pravidelně promazat ovládací lanka, popř. odstranit mechanické nečistoty všech částí. VAROVÁNÍ Používejte pro nácvik chůze vhodnou obuv s pevnou patou! Při nasedání musí být chodítko řádně zabrzděné!

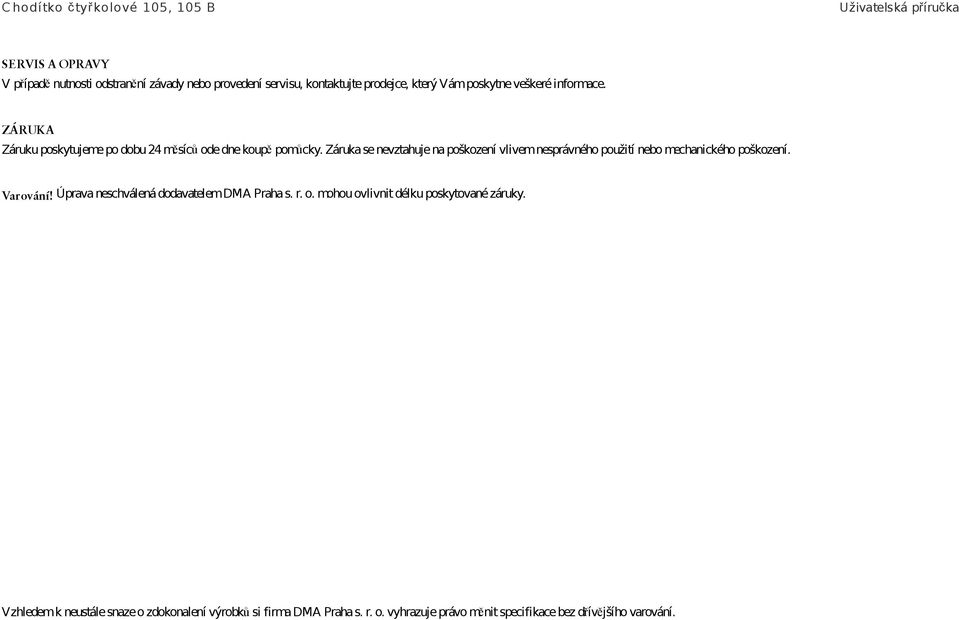

7 SERVIS A OPRAVY V případě nutnosti odstranění závady nebo provedení servisu, kontaktujte prodejce, který Vám poskytne veškeré informace. ZÁRUKA Záruku poskytujeme po dobu 24 měsíců ode dne koupě pomůcky. Záruka se nevztahuje na poškození vlivem nesprávného použití nebo mechanického poškození. Varování! Úprava neschválená dodavatelem DMA Praha s. r. o. mohou ovlivnit délku poskytované záruky. Vzhledem k neustále snaze o zdokonalení výrobků si firma DMA Praha s. r. o. vyhrazuje právo měnit specifikace bez dřívějšího varování.
