Technická zpráva PROJEKTOVÁ DOKUMENTACE OPRAVY STŘECHY A SOUVISEJÍCÍCH KONSTRUKCÍ

Transkript

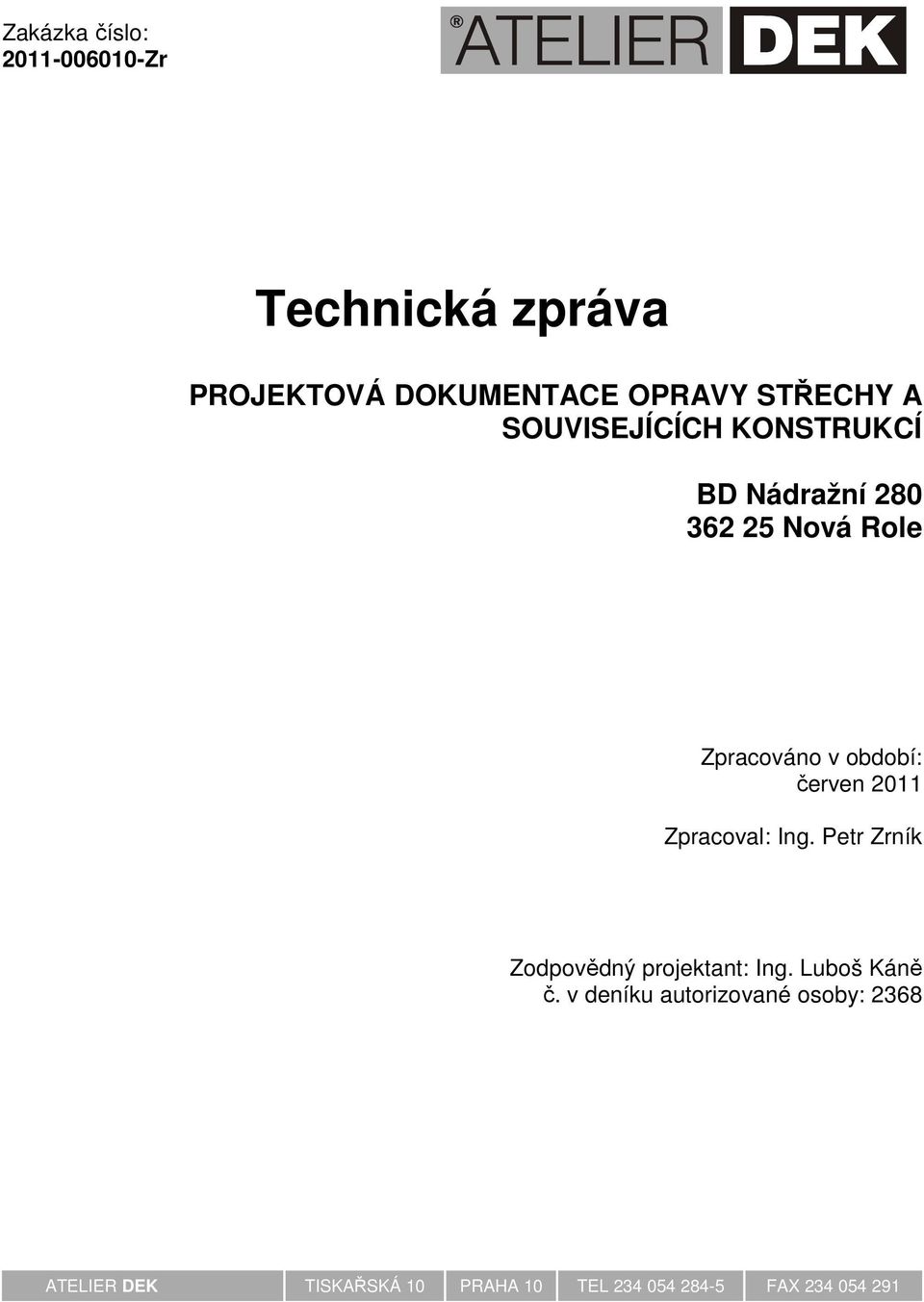

1 Zakázka číslo: Zr Technická zpráva PROJEKTOVÁ DOKUMENTACE OPRAVY STŘECHY A SOUVISEJÍCÍCH KONSTRUKCÍ BD Nádražní Nová Role Zpracováno v období: červen 2011 Zpracoval: Ing. Petr Zrník Zodpovědný projektant: Ing. Luboš Káně č. v deníku autorizované osoby: 2368 ATELIER DEK TISKAŘSKÁ 10 PRAHA 10 TEL FAX

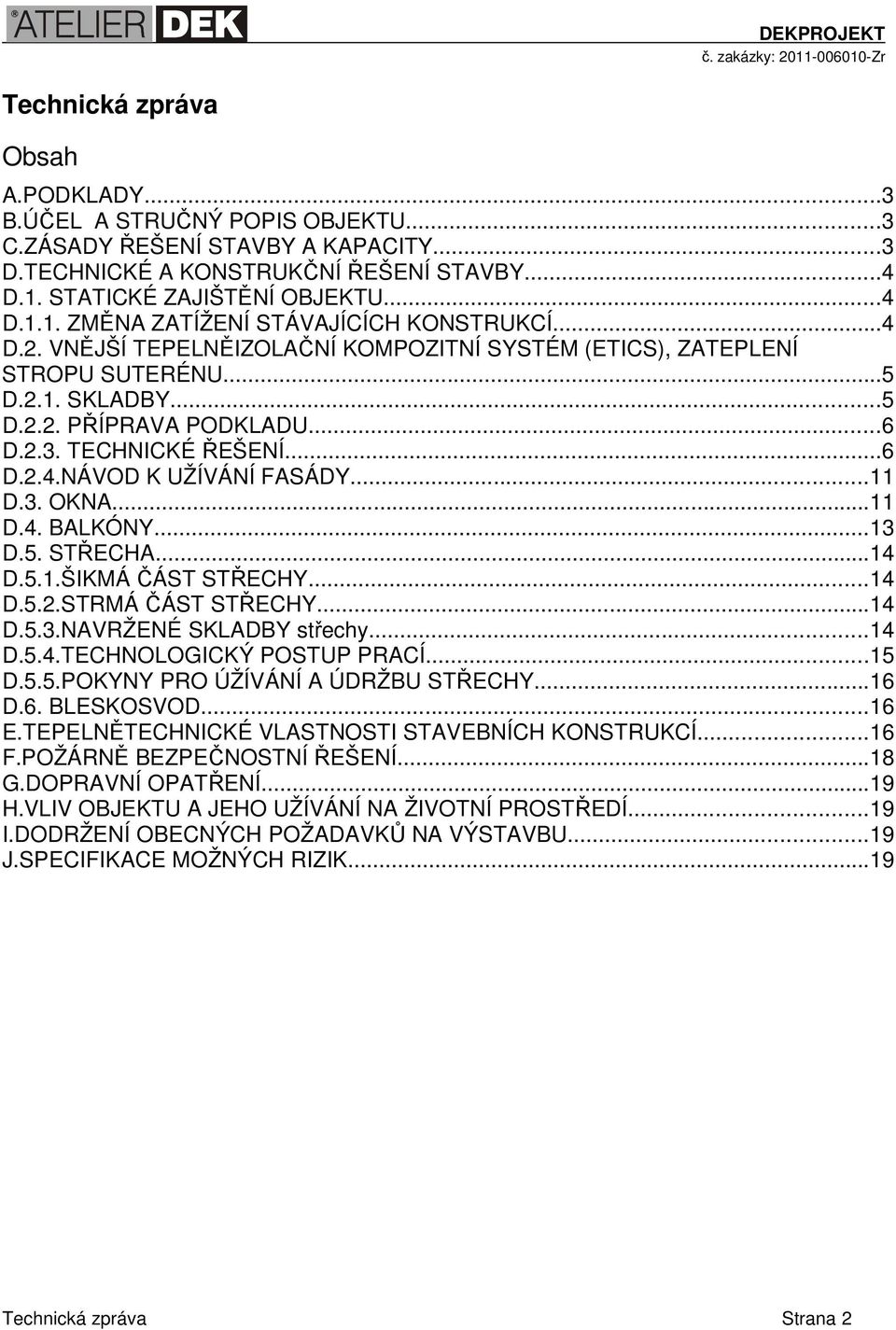

2 Technická zpráva Obsah A.PODKLADY...3 B.ÚČEL A STRUČNÝ POPIS OBJEKTU...3 C.ZÁSADY ŘEŠENÍ STAVBY A KAPACITY...3 D.TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ STAVBY...4 D.1. STATICKÉ ZAJIŠTĚNÍ OBJEKTU...4 D.1.1. ZMĚNA ZATÍŽENÍ STÁVAJÍCÍCH KONSTRUKCÍ...4 D.2. VNĚJŠÍ TEPELNĚIZOLAČNÍ KOMPOZITNÍ SYSTÉM (ETICS), ZATEPLENÍ STROPU SUTERÉNU...5 D.2.1. SKLADBY...5 D.2.2. PŘÍPRAVA PODKLADU...6 D.2.3. TECHNICKÉ ŘEŠENÍ...6 D.2.4.NÁVOD K UŽÍVÁNÍ FASÁDY...11 D.3. OKNA...11 D.4. BALKÓNY...13 D.5. STŘECHA...14 D.5.1.ŠIKMÁ ČÁST STŘECHY...14 D.5.2.STRMÁ ČÁST STŘECHY...14 D.5.3.NAVRŽENÉ SKLADBY střechy...14 D.5.4.TECHNOLOGICKÝ POSTUP PRACÍ...15 D.5.5.POKYNY PRO ÚŽÍVÁNÍ A ÚDRŽBU STŘECHY...16 D.6. BLESKOSVOD...16 E.TEPELNĚTECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ...16 F.POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ...18 G.DOPRAVNÍ OPATŘENÍ...19 H.VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ...19 I.DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU...19 J.SPECIFIKACE MOŽNÝCH RIZIK...19 Technická zpráva Strana 2

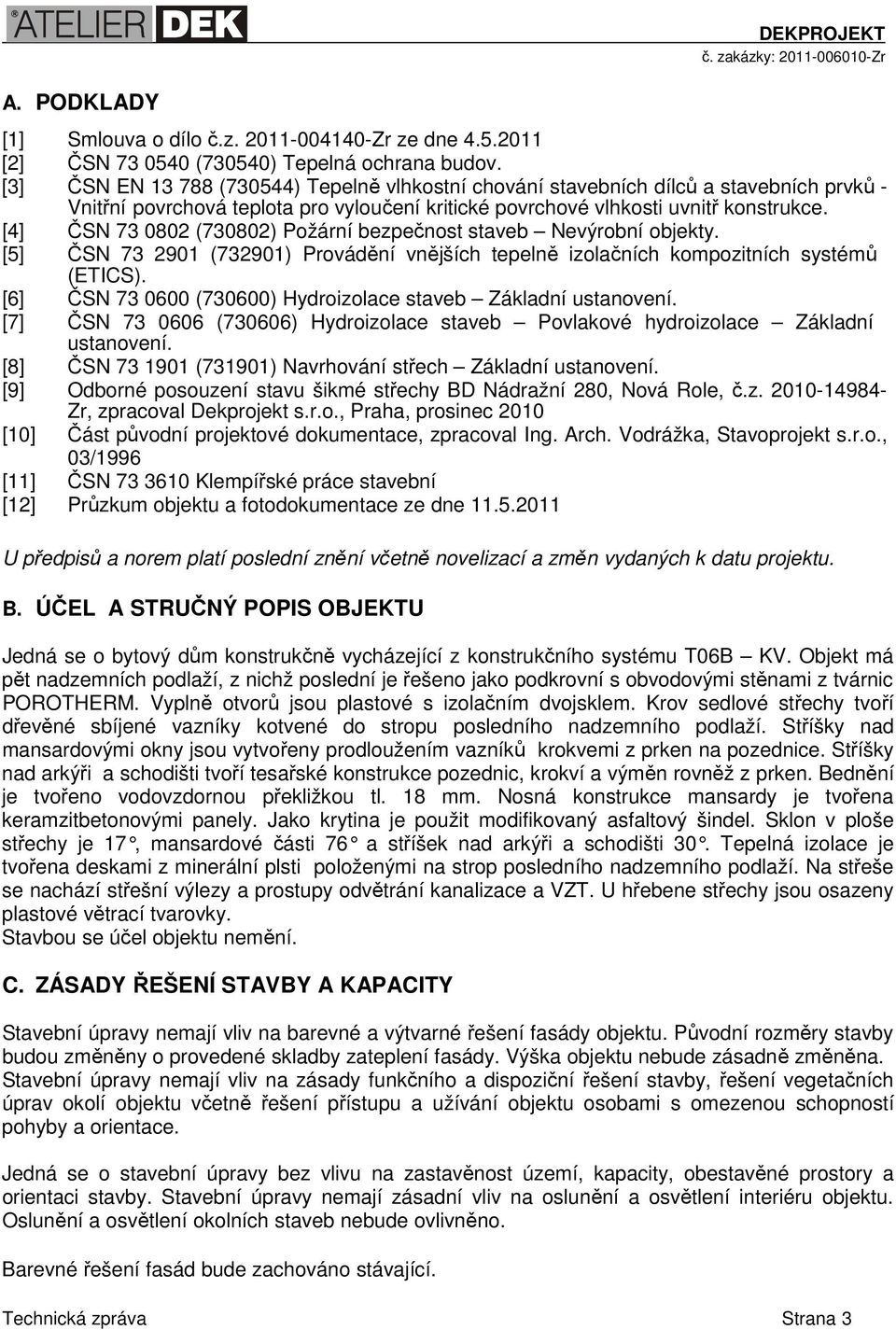

3 A. PODKLADY DEKPROJEKT [1] Smlouva o dílo č.z Zr ze dne [2] ČSN (730540) Tepelná ochrana budov. [3] ČSN EN (730544) Tepelně vlhkostní chování stavebních dílců a stavebních prvků - Vnitřní povrchová teplota pro vyloučení kritické povrchové vlhkosti uvnitř konstrukce. [4] ČSN (730802) Požární bezpečnost staveb Nevýrobní objekty. [5] ČSN (732901) Provádění vnějších tepelně izolačních kompozitních systémů (ETICS). [6] ČSN (730600) Hydroizolace staveb Základní ustanovení. [7] ČSN (730606) Hydroizolace staveb Povlakové hydroizolace Základní ustanovení. [8] ČSN (731901) Navrhování střech Základní ustanovení. [9] Odborné posouzení stavu šikmé střechy BD Nádražní 280, Nová Role, č.z Zr, zpracoval Dekprojekt s.r.o., Praha, prosinec 2010 [10] Část původní projektové dokumentace, zpracoval Ing. Arch. Vodrážka, Stavoprojekt s.r.o., 03/1996 [11] ČSN Klempířské práce stavební [12] Průzkum objektu a fotodokumentace ze dne U předpisů a norem platí poslední znění včetně novelizací a změn vydaných k datu projektu. B. ÚČEL A STRUČNÝ POPIS OBJEKTU Jedná se o bytový dům konstrukčně vycházející z konstrukčního systému T06B KV. Objekt má pět nadzemních podlaží, z nichž poslední je řešeno jako podkrovní s obvodovými stěnami z tvárnic POROTHERM. Vyplně otvorů jsou plastové s izolačním dvojsklem. Krov sedlové střechy tvoří dřevěné sbíjené vazníky kotvené do stropu posledního nadzemního podlaží. Stříšky nad mansardovými okny jsou vytvořeny prodloužením vazníků krokvemi z prken na pozednice. Stříšky nad arkýři a schodišti tvoří tesařské konstrukce pozednic, krokví a výměn rovněž z prken. Bednění je tvořeno vodovzdornou překližkou tl. 18 mm. Nosná konstrukce mansardy je tvořena keramzitbetonovými panely. Jako krytina je použit modifikovaný asfaltový šindel. Sklon v ploše střechy je 17, mansardové části 76 a stříšek nad arkýři a schodišti 30. Tepelná izolace je tvořena deskami z minerální plsti položenými na strop posledního nadzemního podlaží. Na střeše se nachází střešní výlezy a prostupy odvětrání kanalizace a VZT. U hřebene střechy jsou osazeny plastové větrací tvarovky. Stavbou se účel objektu nemění. C. ZÁSADY ŘEŠENÍ STAVBY A KAPACITY Stavební úpravy nemají vliv na barevné a výtvarné řešení fasády objektu. Původní rozměry stavby budou změněny o provedené skladby zateplení fasády. Výška objektu nebude zásadně změněna. Stavební úpravy nemají vliv na zásady funkčního a dispoziční řešení stavby, řešení vegetačních úprav okolí objektu včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohyby a orientace. Jedná se o stavební úpravy bez vlivu na zastavěnost území, kapacity, obestavěné prostory a orientaci stavby. Stavební úpravy nemají zásadní vliv na oslunění a osvětlení interiéru objektu. Oslunění a osvětlení okolních staveb nebude ovlivněno. Barevné řešení fasád bude zachováno stávající. Technická zpráva Strana 3

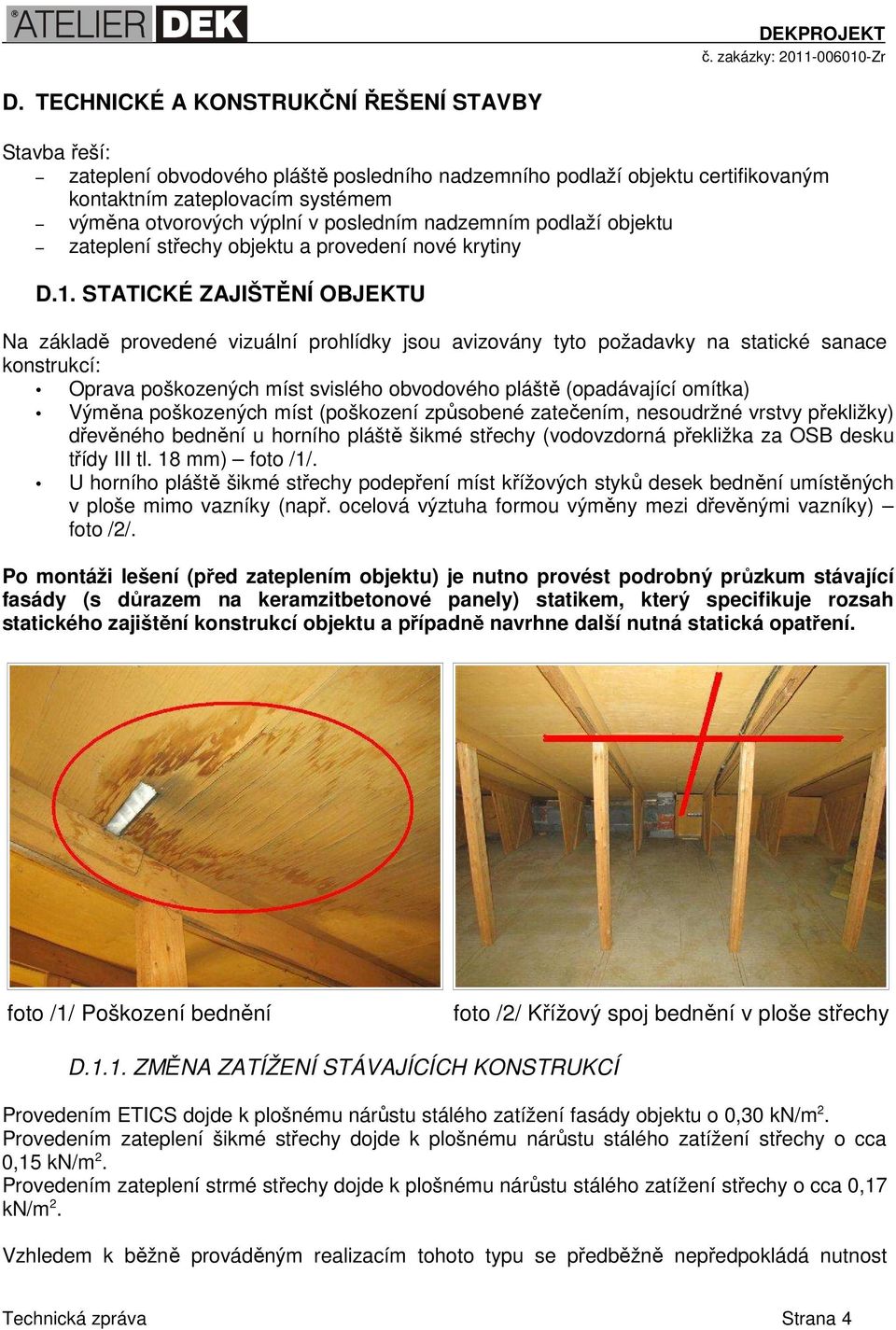

4 D. TECHNICKÉ A KONSTRUKČNÍ ŘEŠENÍ STAVBY Stavba řeší: zateplení obvodového pláště posledního nadzemního podlaží objektu certifikovaným kontaktním zateplovacím systémem výměna otvorových výplní v posledním nadzemním podlaží objektu zateplení střechy objektu a provedení nové krytiny D.1. STATICKÉ ZAJIŠTĚNÍ OBJEKTU Na základě provedené vizuální prohlídky jsou avizovány tyto požadavky na statické sanace konstrukcí: Oprava poškozených míst svislého obvodového pláště (opadávající omítka) Výměna poškozených míst (poškození způsobené zatečením, nesoudržné vrstvy překližky) dřevěného bednění u horního pláště šikmé střechy (vodovzdorná překližka za OSB desku třídy III tl. 18 mm) foto /1/. U horního pláště šikmé střechy podepření míst křížových styků desek bednění umístěných v ploše mimo vazníky (např. ocelová výztuha formou výměny mezi dřevěnými vazníky) foto /2/. Po montáži lešení (před zateplením objektu) je nutno provést podrobný průzkum stávající fasády (s důrazem na keramzitbetonové panely) statikem, který specifikuje rozsah statického zajištění konstrukcí objektu a případně navrhne další nutná statická opatření. foto /1/ Poškození bednění foto /2/ Křížový spoj bednění v ploše střechy D.1.1. ZMĚNA ZATÍŽENÍ STÁVAJÍCÍCH KONSTRUKCÍ Provedením ETICS dojde k plošnému nárůstu stálého zatížení fasády objektu o 0,30 kn/m 2. Provedením zateplení šikmé střechy dojde k plošnému nárůstu stálého zatížení střechy o cca 0,15 kn/m 2. Provedením zateplení strmé střechy dojde k plošnému nárůstu stálého zatížení střechy o cca 0,17 kn/m 2. Vzhledem k běžně prováděným realizacím tohoto typu se předběžně nepředpokládá nutnost Technická zpráva Strana 4

5 statických úprav souvisejících s prováděním plánované rekonstrukce. D.2. VNĚJŠÍ TEPELNĚIZOLAČNÍ KOMPOZITNÍ SYSTÉM (ETICS), ZATEPLENÍ STROPU SUTERÉNU V rámci realizace ETICS bude provedena sanace obvodových konstrukcí (vyspravení nesoudržných omítek apod.) a očištění fasády. Provede se certifikovaný kontaktní zateplovací systém s tloušťkou tepelné izolace 80 mm a 40 mm. V místě nad vstupy do objektu bude použit zateplovací systém s tepelnou izolací z minerálních vláken. Systém bude založen v úrovni podlahy posledního nadzemního podlaží na Al zakládací lištu. Povrchová úprava fasády bude tvořena akrylátovou omítkou. Barevné řešení fasády bude zachováno stávající. Použitý ETICS bude dle ČSN EN resp. ČSN EN D.2.1. SKLADBY Skladba F1 - Obvodová stěna objektu Vrstva (od interiéru) Tloušťka [mm] Orientační spotřeba [MJ/m 2 ] Původní konstrukce - Penetrace podkladu min. 0,03 kg/m 2 dle savosti podkladu Lepicí hmota 3-4 kg/m 2 Tepelná izolace z pěnového polystyrenu EPS 70F 80 mm Výztužná vrstva lepící a stěrková hmota + výztužná skleněná síťovina tl. 3-5 mm spotřeba stěrkové hmoty cca 4-5 kg/m 2 Penetrační nátěr 0,2 kg/m 2 Probarvená omítka, akrylátová tl. 2 mm 2,6 kg/m 2 Tepelná izolace všech skladeb bude kotvena talířovými hmoždinkami s plastovým trnem (únosnost kotev nutno ověřit provedením výtažných zkoušek před zahájením realizace). Skladba F2 Nadpraží a ostění výplní otvorů Vrstva (od interiéru) Tloušťka [mm] Orientační spotřeba [MJ/m 2 ] Původní konstrukce - Penetrace podkladu min. 0,03 kg/m 2 dle savosti podkladu Lepicí hmota 3-4 kg/m 2 Tepelná izolace z pěnového polystyrenu EPS 70F 40 mm Výztužná vrstva lepící a stěrková hmota + výztužná skleněná síťovina tl. 2-4 mm spotřeba stěrkové hmoty cca 3-5 kg/m2 Penetrační nátěr 0,2 kg/m 2 Probarvená omítka, akrylátová tl. 2 mm 2,6 kg/m 2 Technická zpráva Strana 5

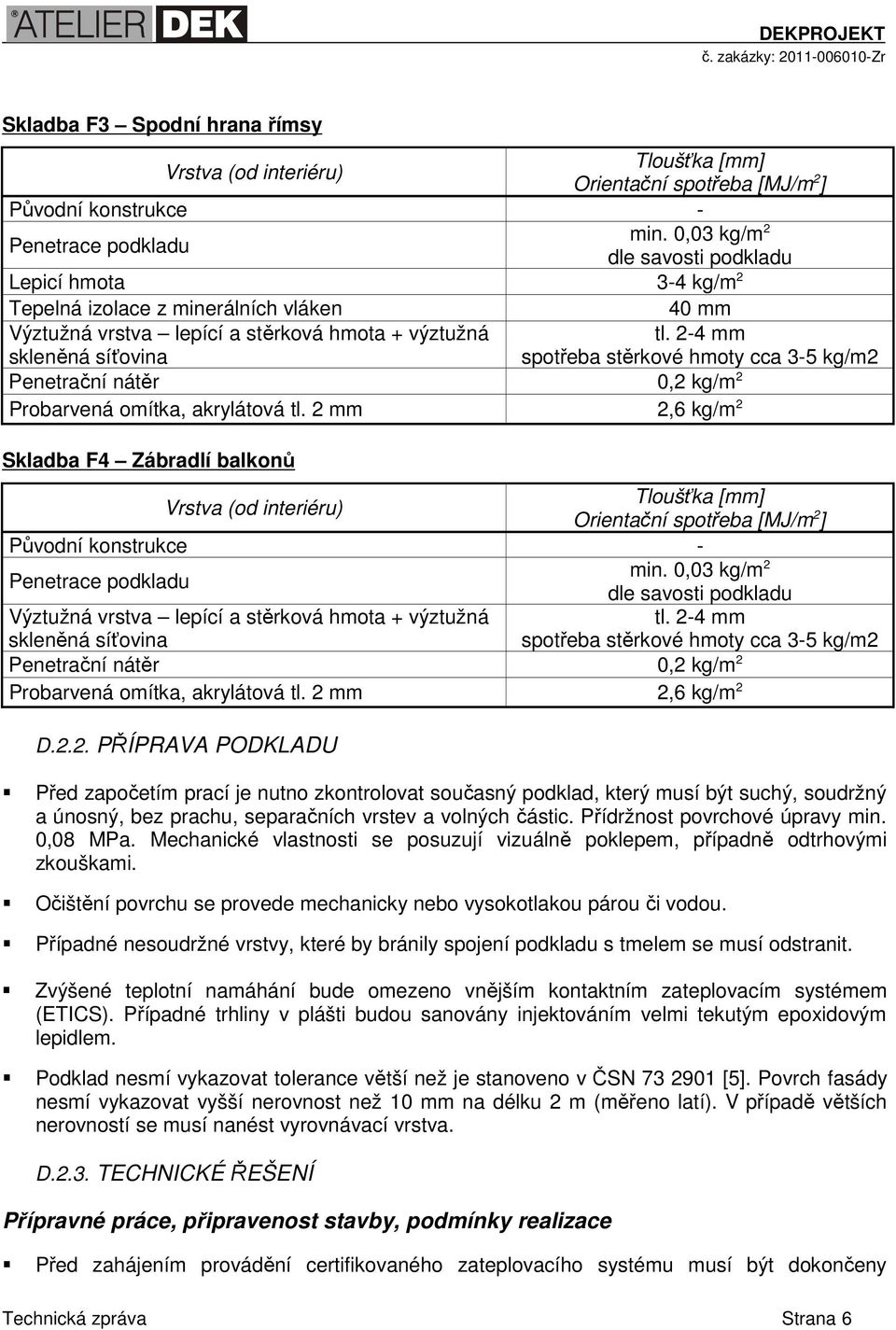

6 Skladba F3 Spodní hrana římsy Vrstva (od interiéru) Tloušťka [mm] Orientační spotřeba [MJ/m 2 ] Původní konstrukce - Penetrace podkladu min. 0,03 kg/m 2 dle savosti podkladu Lepicí hmota 3-4 kg/m 2 Tepelná izolace z minerálních vláken 40 mm Výztužná vrstva lepící a stěrková hmota + výztužná skleněná síťovina tl. 2-4 mm spotřeba stěrkové hmoty cca 3-5 kg/m2 Penetrační nátěr 0,2 kg/m 2 Probarvená omítka, akrylátová tl. 2 mm 2,6 kg/m 2 Skladba F4 Zábradlí balkonů Vrstva (od interiéru) Tloušťka [mm] Orientační spotřeba [MJ/m 2 ] Původní konstrukce - Penetrace podkladu min. 0,03 kg/m 2 dle savosti podkladu tl. 2-4 mm spotřeba stěrkové hmoty cca 3-5 kg/m2 Výztužná vrstva lepící a stěrková hmota + výztužná skleněná síťovina Penetrační nátěr 0,2 kg/m 2 Probarvená omítka, akrylátová tl. 2 mm 2,6 kg/m 2 D.2.2. PŘÍPRAVA PODKLADU Před započetím prací je nutno zkontrolovat současný podklad, který musí být suchý, soudržný a únosný, bez prachu, separačních vrstev a volných částic. Přídržnost povrchové úpravy min. 0,08 MPa. Mechanické vlastnosti se posuzují vizuálně poklepem, případně odtrhovými zkouškami. Očištění povrchu se provede mechanicky nebo vysokotlakou párou či vodou. Případné nesoudržné vrstvy, které by bránily spojení podkladu s tmelem se musí odstranit. Zvýšené teplotní namáhání bude omezeno vnějším kontaktním zateplovacím systémem (ETICS). Případné trhliny v plášti budou sanovány injektováním velmi tekutým epoxidovým lepidlem. Podklad nesmí vykazovat tolerance větší než je stanoveno v ČSN [5]. Povrch fasády nesmí vykazovat vyšší nerovnost než 10 mm na délku 2 m (měřeno latí). V případě větších nerovností se musí nanést vyrovnávací vrstva. D.2.3. TECHNICKÉ ŘEŠENÍ Přípravné práce, připravenost stavby, podmínky realizace Před zahájením provádění certifikovaného zateplovacího systému musí být dokončeny Technická zpráva Strana 6

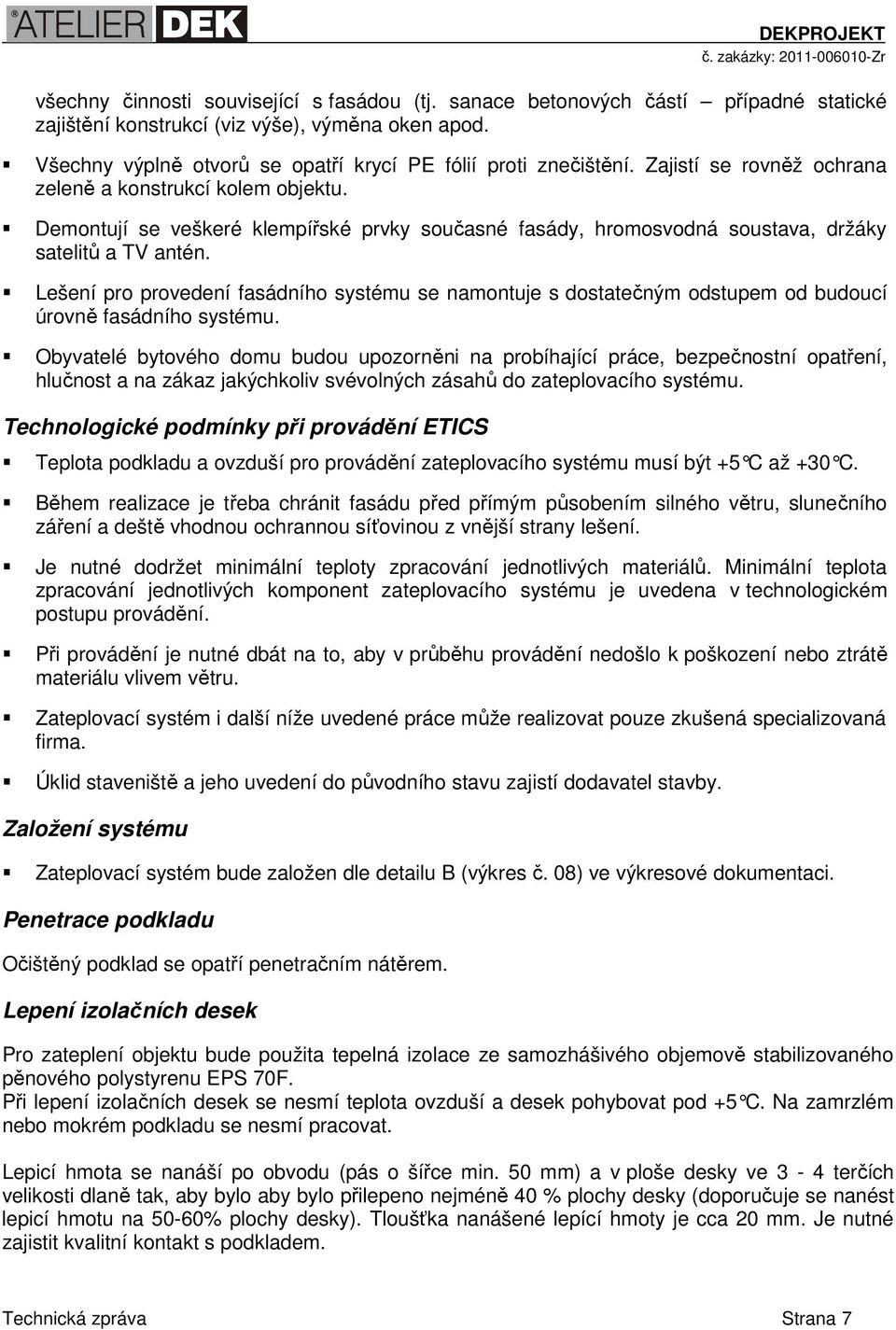

7 všechny činnosti související s fasádou (tj. sanace betonových částí případné statické zajištění konstrukcí (viz výše), výměna oken apod. Všechny výplně otvorů se opatří krycí PE fólií proti znečištění. Zajistí se rovněž ochrana zeleně a konstrukcí kolem objektu. Demontují se veškeré klempířské prvky současné fasády, hromosvodná soustava, držáky satelitů a TV antén. Lešení pro provedení fasádního systému se namontuje s dostatečným odstupem od budoucí úrovně fasádního systému. Obyvatelé bytového domu budou upozorněni na probíhající práce, bezpečnostní opatření, hlučnost a na zákaz jakýchkoliv svévolných zásahů do zateplovacího systému. Technologické podmínky při provádění ETICS Teplota podkladu a ovzduší pro provádění zateplovacího systému musí být +5 C až +30 C. Během realizace je třeba chránit fasádu před přímým působením silného větru, slunečního záření a deště vhodnou ochrannou síťovinou z vnější strany lešení. Je nutné dodržet minimální teploty zpracování jednotlivých materiálů. Minimální teplota zpracování jednotlivých komponent zateplovacího systému je uvedena v technologickém postupu provádění. Při provádění je nutné dbát na to, aby v průběhu provádění nedošlo k poškození nebo ztrátě materiálu vlivem větru. Zateplovací systém i další níže uvedené práce může realizovat pouze zkušená specializovaná firma. Úklid staveniště a jeho uvedení do původního stavu zajistí dodavatel stavby. Založení systému Zateplovací systém bude založen dle detailu B (výkres č. 08) ve výkresové dokumentaci. Penetrace podkladu Očištěný podklad se opatří penetračním nátěrem. Lepení izolačních desek Pro zateplení objektu bude použita tepelná izolace ze samozhášivého objemově stabilizovaného pěnového polystyrenu EPS 70F. Při lepení izolačních desek se nesmí teplota ovzduší a desek pohybovat pod +5 C. Na zamrzlém nebo mokrém podkladu se nesmí pracovat. Lepicí hmota se nanáší po obvodu (pás o šířce min. 50 mm) a v ploše desky ve 3-4 terčích velikosti dlaně tak, aby bylo aby bylo přilepeno nejméně 40 % plochy desky (doporučuje se nanést lepicí hmotu na 50-60% plochy desky). Tloušťka nanášené lepící hmoty je cca 20 mm. Je nutné zajistit kvalitní kontakt s podkladem. Technická zpráva Strana 7

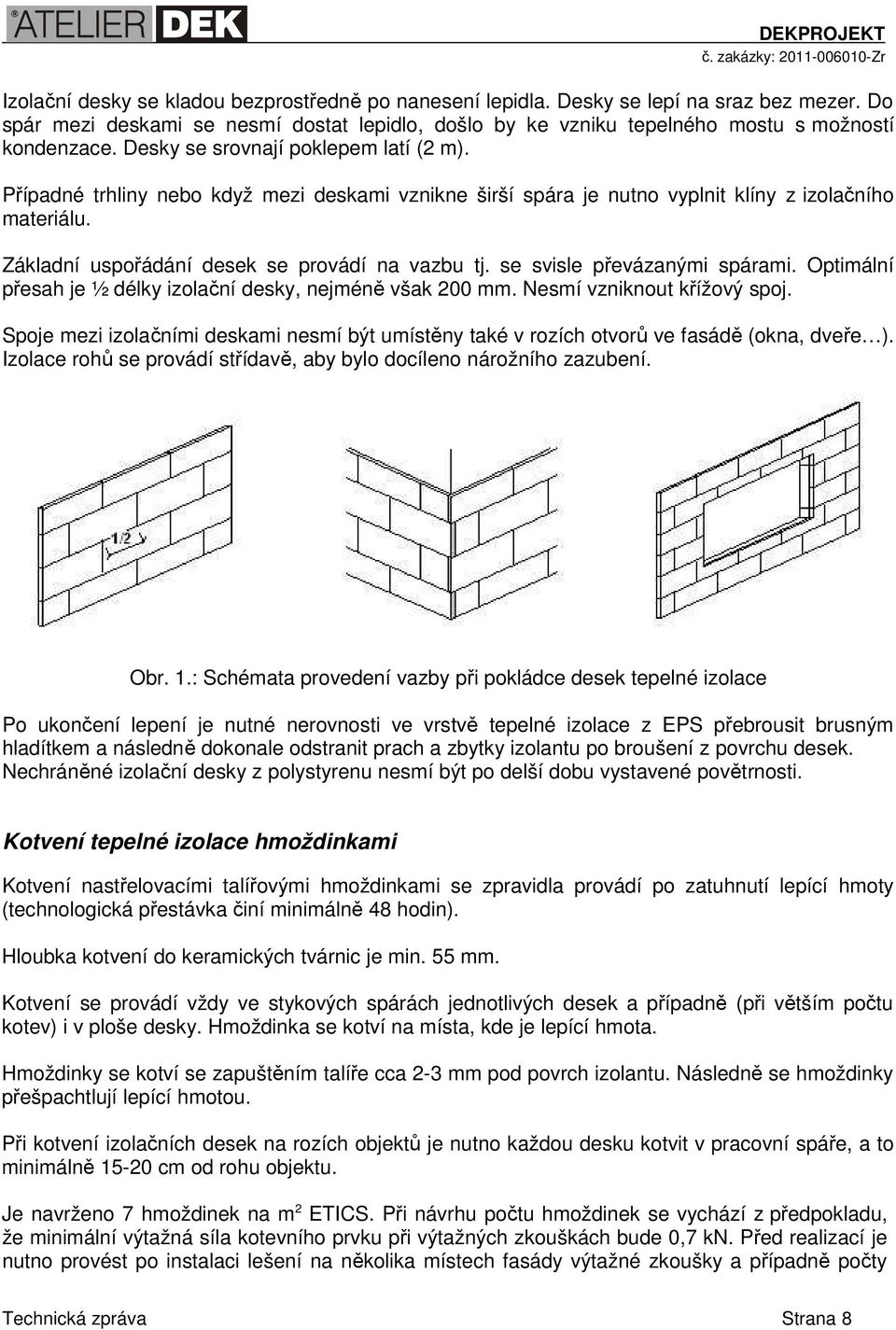

8 Izolační desky se kladou bezprostředně po nanesení lepidla. Desky se lepí na sraz bez mezer. Do spár mezi deskami se nesmí dostat lepidlo, došlo by ke vzniku tepelného mostu s možností kondenzace. Desky se srovnají poklepem latí (2 m). Případné trhliny nebo když mezi deskami vznikne širší spára je nutno vyplnit klíny z izolačního materiálu. Základní uspořádání desek se provádí na vazbu tj. se svisle převázanými spárami. Optimální přesah je ½ délky izolační desky, nejméně však 200 mm. Nesmí vzniknout křížový spoj. Spoje mezi izolačními deskami nesmí být umístěny také v rozích otvorů ve fasádě (okna, dveře ). Izolace rohů se provádí střídavě, aby bylo docíleno nárožního zazubení. Obr. 1.: Schémata provedení vazby při pokládce desek tepelné izolace Po ukončení lepení je nutné nerovnosti ve vrstvě tepelné izolace z EPS přebrousit brusným hladítkem a následně dokonale odstranit prach a zbytky izolantu po broušení z povrchu desek. Nechráněné izolační desky z polystyrenu nesmí být po delší dobu vystavené povětrnosti. Kotvení tepelné izolace hmoždinkami Kotvení nastřelovacími talířovými hmoždinkami se zpravidla provádí po zatuhnutí lepící hmoty (technologická přestávka činí minimálně 48 hodin). Hloubka kotvení do keramických tvárnic je min. 55 mm. Kotvení se provádí vždy ve stykových spárách jednotlivých desek a případně (při větším počtu kotev) i v ploše desky. Hmoždinka se kotví na místa, kde je lepící hmota. Hmoždinky se kotví se zapuštěním talíře cca 2-3 mm pod povrch izolantu. Následně se hmoždinky přešpachtlují lepící hmotou. Při kotvení izolačních desek na rozích objektů je nutno každou desku kotvit v pracovní spáře, a to minimálně cm od rohu objektu. Je navrženo 7 hmoždinek na m 2 ETICS. Při návrhu počtu hmoždinek se vychází z předpokladu, že minimální výtažná síla kotevního prvku při výtažných zkouškách bude 0,7 kn. Před realizací je nutno provést po instalaci lešení na několika místech fasády výtažné zkoušky a případně počty Technická zpráva Strana 8

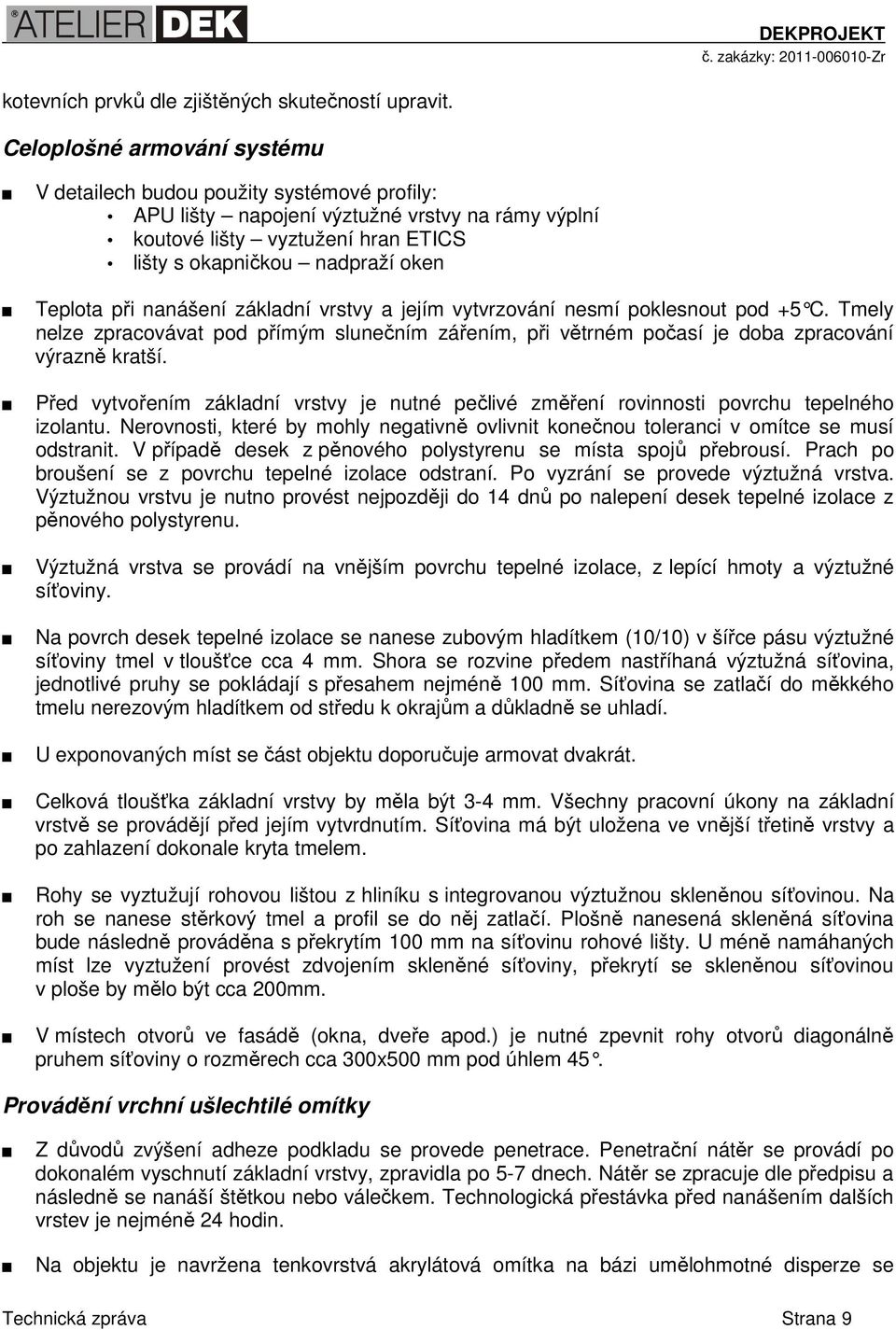

9 kotevních prvků dle zjištěných skutečností upravit. Celoplošné armování systému V detailech budou použity systémové profily: APU lišty napojení výztužné vrstvy na rámy výplní koutové lišty vyztužení hran ETICS lišty s okapničkou nadpraží oken Teplota při nanášení základní vrstvy a jejím vytvrzování nesmí poklesnout pod +5 C. Tmely nelze zpracovávat pod přímým slunečním zářením, při větrném počasí je doba zpracování výrazně kratší. Před vytvořením základní vrstvy je nutné pečlivé změření rovinnosti povrchu tepelného izolantu. Nerovnosti, které by mohly negativně ovlivnit konečnou toleranci v omítce se musí odstranit. V případě desek z pěnového polystyrenu se místa spojů přebrousí. Prach po broušení se z povrchu tepelné izolace odstraní. Po vyzrání se provede výztužná vrstva. Výztužnou vrstvu je nutno provést nejpozději do 14 dnů po nalepení desek tepelné izolace z pěnového polystyrenu. Výztužná vrstva se provádí na vnějším povrchu tepelné izolace, z lepící hmoty a výztužné síťoviny. Na povrch desek tepelné izolace se nanese zubovým hladítkem (10/10) v šířce pásu výztužné síťoviny tmel v tloušťce cca 4 mm. Shora se rozvine předem nastříhaná výztužná síťovina, jednotlivé pruhy se pokládají s přesahem nejméně 100 mm. Síťovina se zatlačí do měkkého tmelu nerezovým hladítkem od středu k okrajům a důkladně se uhladí. U exponovaných míst se část objektu doporučuje armovat dvakrát. Celková tloušťka základní vrstvy by měla být 3-4 mm. Všechny pracovní úkony na základní vrstvě se provádějí před jejím vytvrdnutím. Síťovina má být uložena ve vnější třetině vrstvy a po zahlazení dokonale kryta tmelem. Rohy se vyztužují rohovou lištou z hliníku s integrovanou výztužnou skleněnou síťovinou. Na roh se nanese stěrkový tmel a profil se do něj zatlačí. Plošně nanesená skleněná síťovina bude následně prováděna s překrytím 100 mm na síťovinu rohové lišty. U méně namáhaných míst lze vyztužení provést zdvojením skleněné síťoviny, překrytí se skleněnou síťovinou v ploše by mělo být cca 200mm. V místech otvorů ve fasádě (okna, dveře apod.) je nutné zpevnit rohy otvorů diagonálně pruhem síťoviny o rozměrech cca 300x500 mm pod úhlem 45. Provádění vrchní ušlechtilé omítky Z důvodů zvýšení adheze podkladu se provede penetrace. Penetrační nátěr se provádí po dokonalém vyschnutí základní vrstvy, zpravidla po 5-7 dnech. Nátěr se zpracuje dle předpisu a následně se nanáší štětkou nebo válečkem. Technologická přestávka před nanášením dalších vrstev je nejméně 24 hodin. Na objektu je navržena tenkovrstvá akrylátová omítka na bázi umělohmotné disperze se Technická zpráva Strana 9

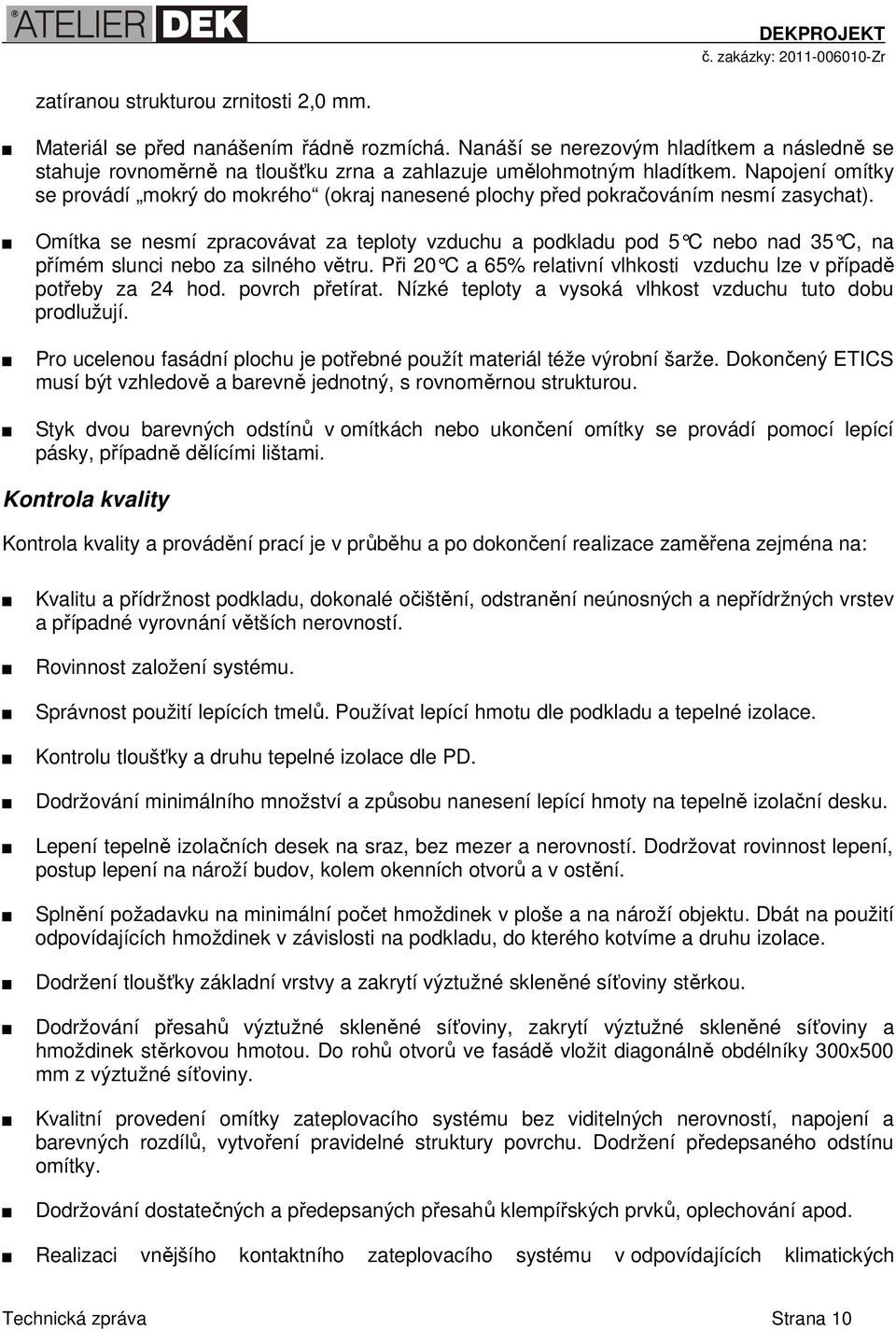

10 zatíranou strukturou zrnitosti 2,0 mm. Materiál se před nanášením řádně rozmíchá. Nanáší se nerezovým hladítkem a následně se stahuje rovnoměrně na tloušťku zrna a zahlazuje umělohmotným hladítkem. Napojení omítky se provádí mokrý do mokrého (okraj nanesené plochy před pokračováním nesmí zasychat). Omítka se nesmí zpracovávat za teploty vzduchu a podkladu pod 5 C nebo nad 35 C, na přímém slunci nebo za silného větru. Při 20 C a 65% relativní vlhkosti vzduchu lze v případě potřeby za 24 hod. povrch přetírat. Nízké teploty a vysoká vlhkost vzduchu tuto dobu prodlužují. Pro ucelenou fasádní plochu je potřebné použít materiál téže výrobní šarže. Dokončený ETICS musí být vzhledově a barevně jednotný, s rovnoměrnou strukturou. Styk dvou barevných odstínů v omítkách nebo ukončení omítky se provádí pomocí lepící pásky, případně dělícími lištami. Kontrola kvality Kontrola kvality a provádění prací je v průběhu a po dokončení realizace zaměřena zejména na: Kvalitu a přídržnost podkladu, dokonalé očištění, odstranění neúnosných a nepřídržných vrstev a případné vyrovnání větších nerovností. Rovinnost založení systému. Správnost použití lepících tmelů. Používat lepící hmotu dle podkladu a tepelné izolace. Kontrolu tloušťky a druhu tepelné izolace dle PD. Dodržování minimálního množství a způsobu nanesení lepící hmoty na tepelně izolační desku. Lepení tepelně izolačních desek na sraz, bez mezer a nerovností. Dodržovat rovinnost lepení, postup lepení na nároží budov, kolem okenních otvorů a v ostění. Splnění požadavku na minimální počet hmoždinek v ploše a na nároží objektu. Dbát na použití odpovídajících hmoždinek v závislosti na podkladu, do kterého kotvíme a druhu izolace. Dodržení tloušťky základní vrstvy a zakrytí výztužné skleněné síťoviny stěrkou. Dodržování přesahů výztužné skleněné síťoviny, zakrytí výztužné skleněné síťoviny a hmoždinek stěrkovou hmotou. Do rohů otvorů ve fasádě vložit diagonálně obdélníky 300x500 mm z výztužné síťoviny. Kvalitní provedení omítky zateplovacího systému bez viditelných nerovností, napojení a barevných rozdílů, vytvoření pravidelné struktury povrchu. Dodržení předepsaného odstínu omítky. Dodržování dostatečných a předepsaných přesahů klempířských prvků, oplechování apod. Realizaci vnějšího kontaktního zateplovacího systému v odpovídajících klimatických Technická zpráva Strana 10

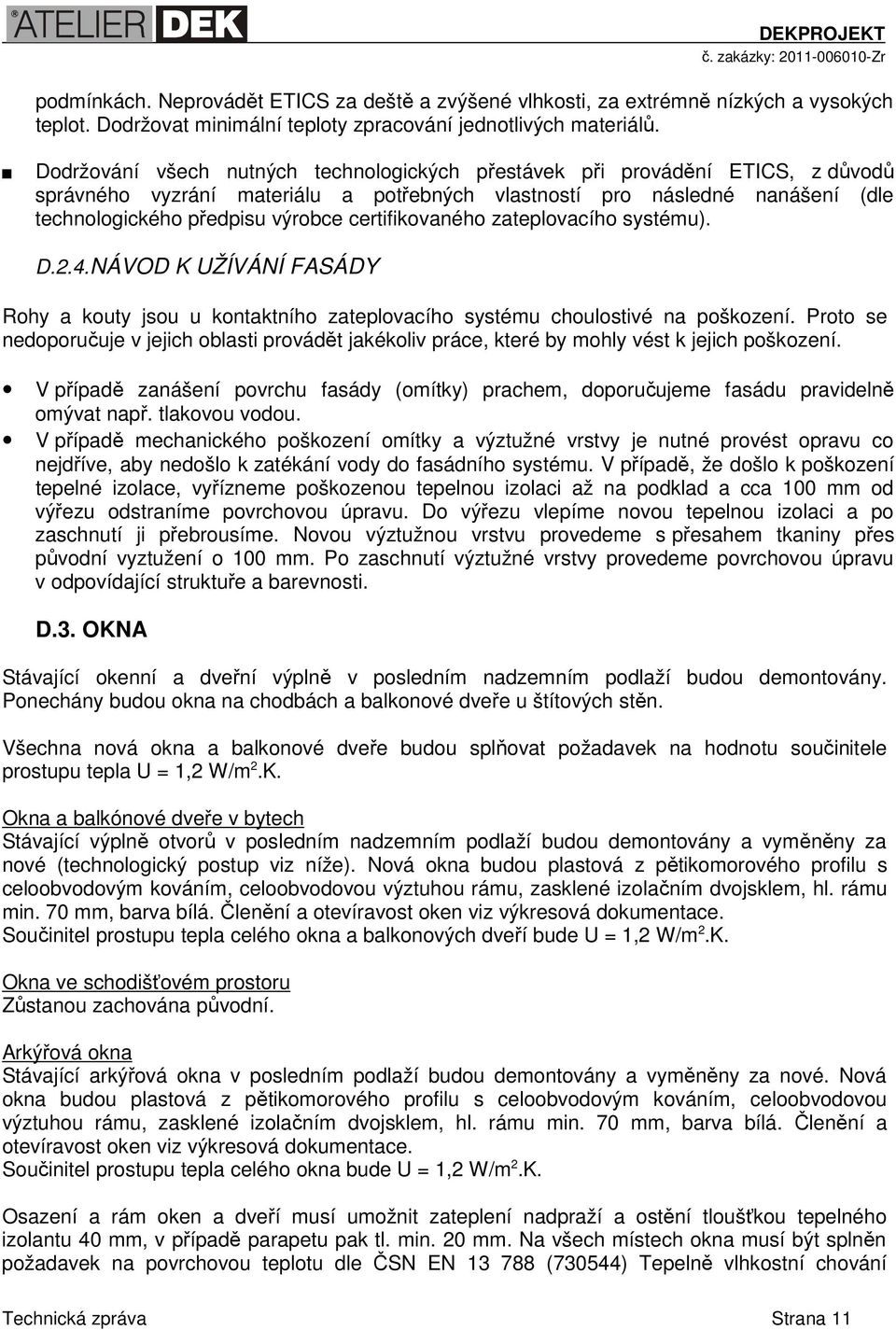

11 podmínkách. Neprovádět ETICS za deště a zvýšené vlhkosti, za extrémně nízkých a vysokých teplot. Dodržovat minimální teploty zpracování jednotlivých materiálů. Dodržování všech nutných technologických přestávek při provádění ETICS, z důvodů správného vyzrání materiálu a potřebných vlastností pro následné nanášení (dle technologického předpisu výrobce certifikovaného zateplovacího systému). D.2.4.NÁVOD K UŽÍVÁNÍ FASÁDY Rohy a kouty jsou u kontaktního zateplovacího systému choulostivé na poškození. Proto se nedoporučuje v jejich oblasti provádět jakékoliv práce, které by mohly vést k jejich poškození. V případě zanášení povrchu fasády (omítky) prachem, doporučujeme fasádu pravidelně omývat např. tlakovou vodou. V případě mechanického poškození omítky a výztužné vrstvy je nutné provést opravu co nejdříve, aby nedošlo k zatékání vody do fasádního systému. V případě, že došlo k poškození tepelné izolace, vyřízneme poškozenou tepelnou izolaci až na podklad a cca 100 mm od výřezu odstraníme povrchovou úpravu. Do výřezu vlepíme novou tepelnou izolaci a po zaschnutí ji přebrousíme. Novou výztužnou vrstvu provedeme s přesahem tkaniny přes původní vyztužení o 100 mm. Po zaschnutí výztužné vrstvy provedeme povrchovou úpravu v odpovídající struktuře a barevnosti. D.3. OKNA Stávající okenní a dveřní výplně v posledním nadzemním podlaží budou demontovány. Ponechány budou okna na chodbách a balkonové dveře u štítových stěn. Všechna nová okna a balkonové dveře budou splňovat požadavek na hodnotu součinitele prostupu tepla U = 1,2 W/m 2.K. Okna a balkónové dveře v bytech Stávající výplně otvorů v posledním nadzemním podlaží budou demontovány a vyměněny za nové (technologický postup viz níže). Nová okna budou plastová z pětikomorového profilu s celoobvodovým kováním, celoobvodovou výztuhou rámu, zasklené izolačním dvojsklem, hl. rámu min. 70 mm, barva bílá. Členění a otevíravost oken viz výkresová dokumentace. Součinitel prostupu tepla celého okna a balkonových dveří bude U = 1,2 W/m 2.K. Okna ve schodišťovém prostoru Zůstanou zachována původní. Arkýřová okna Stávající arkýřová okna v posledním podlaží budou demontovány a vyměněny za nové. Nová okna budou plastová z pětikomorového profilu s celoobvodovým kováním, celoobvodovou výztuhou rámu, zasklené izolačním dvojsklem, hl. rámu min. 70 mm, barva bílá. Členění a otevíravost oken viz výkresová dokumentace. Součinitel prostupu tepla celého okna bude U = 1,2 W/m 2.K. Osazení a rám oken a dveří musí umožnit zateplení nadpraží a ostění tloušťkou tepelného izolantu 40 mm, v případě parapetu pak tl. min. 20 mm. Na všech místech okna musí být splněn požadavek na povrchovou teplotu dle ČSN EN (730544) Tepelně vlhkostní chování Technická zpráva Strana 11

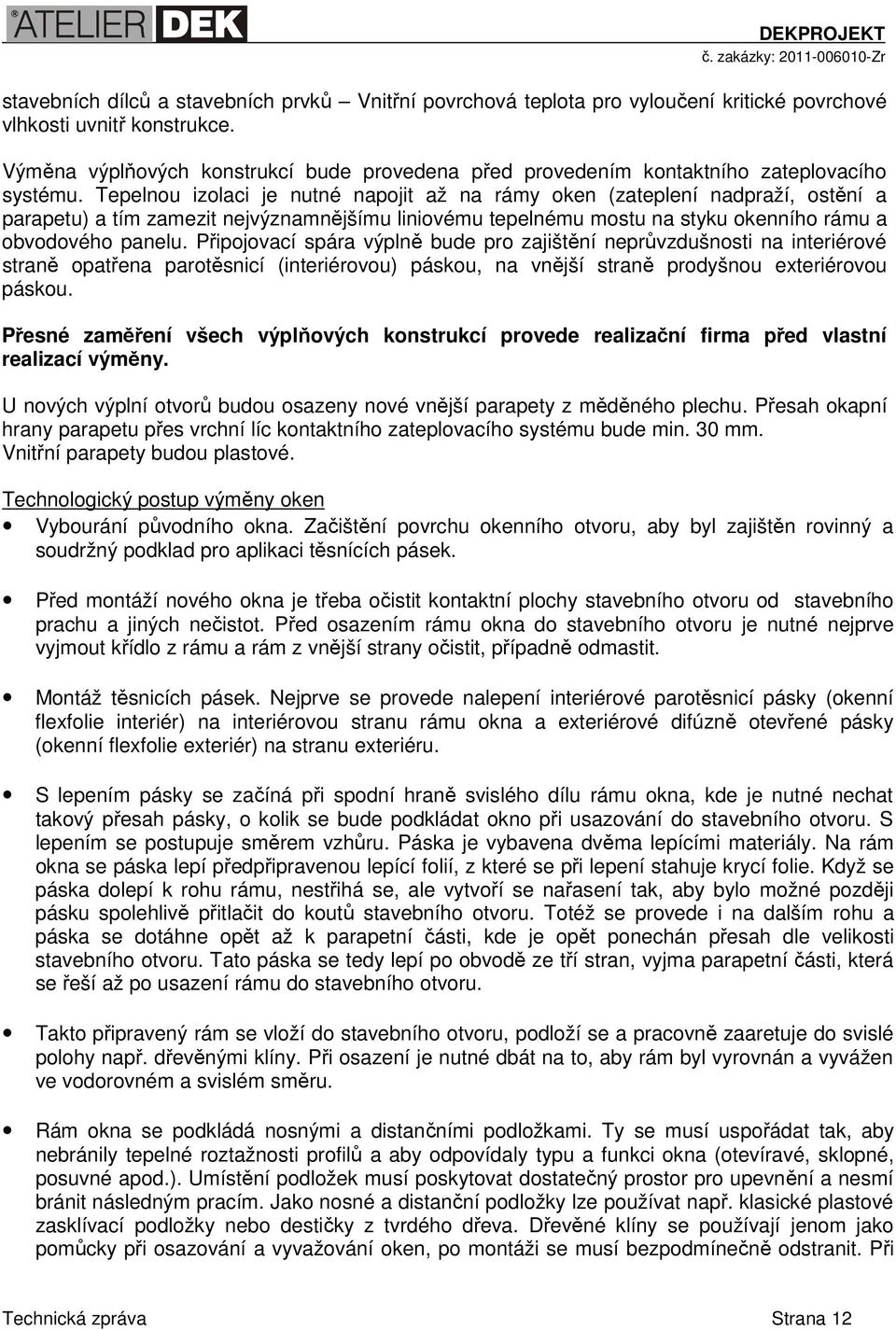

12 stavebních dílců a stavebních prvků Vnitřní povrchová teplota pro vyloučení kritické povrchové vlhkosti uvnitř konstrukce. Výměna výplňových konstrukcí bude provedena před provedením kontaktního zateplovacího systému. Tepelnou izolaci je nutné napojit až na rámy oken (zateplení nadpraží, ostění a parapetu) a tím zamezit nejvýznamnějšímu liniovému tepelnému mostu na styku okenního rámu a obvodového panelu. Připojovací spára výplně bude pro zajištění neprůvzdušnosti na interiérové straně opatřena parotěsnicí (interiérovou) páskou, na vnější straně prodyšnou exteriérovou páskou. Přesné zaměření všech výplňových konstrukcí provede realizační firma před vlastní realizací výměny. U nových výplní otvorů budou osazeny nové vnější parapety z měděného plechu. Přesah okapní hrany parapetu přes vrchní líc kontaktního zateplovacího systému bude min. 30 mm. Vnitřní parapety budou plastové. Technologický postup výměny oken Vybourání původního okna. Začištění povrchu okenního otvoru, aby byl zajištěn rovinný a soudržný podklad pro aplikaci těsnících pásek. Před montáží nového okna je třeba očistit kontaktní plochy stavebního otvoru od stavebního prachu a jiných nečistot. Před osazením rámu okna do stavebního otvoru je nutné nejprve vyjmout křídlo z rámu a rám z vnější strany očistit, případně odmastit. Montáž těsnicích pásek. Nejprve se provede nalepení interiérové parotěsnicí pásky (okenní flexfolie interiér) na interiérovou stranu rámu okna a exteriérové difúzně otevřené pásky (okenní flexfolie exteriér) na stranu exteriéru. S lepením pásky se začíná při spodní hraně svislého dílu rámu okna, kde je nutné nechat takový přesah pásky, o kolik se bude podkládat okno při usazování do stavebního otvoru. S lepením se postupuje směrem vzhůru. Páska je vybavena dvěma lepícími materiály. Na rám okna se páska lepí předpřipravenou lepící folií, z které se při lepení stahuje krycí folie. Když se páska dolepí k rohu rámu, nestřihá se, ale vytvoří se nařasení tak, aby bylo možné později pásku spolehlivě přitlačit do koutů stavebního otvoru. Totéž se provede i na dalším rohu a páska se dotáhne opět až k parapetní části, kde je opět ponechán přesah dle velikosti stavebního otvoru. Tato páska se tedy lepí po obvodě ze tří stran, vyjma parapetní části, která se řeší až po usazení rámu do stavebního otvoru. Takto připravený rám se vloží do stavebního otvoru, podloží se a pracovně zaaretuje do svislé polohy např. dřevěnými klíny. Při osazení je nutné dbát na to, aby rám byl vyrovnán a vyvážen ve vodorovném a svislém směru. Rám okna se podkládá nosnými a distančními podložkami. Ty se musí uspořádat tak, aby nebránily tepelné roztažnosti profilů a aby odpovídaly typu a funkci okna (otevíravé, sklopné, posuvné apod.). Umístění podložek musí poskytovat dostatečný prostor pro upevnění a nesmí bránit následným pracím. Jako nosné a distanční podložky lze používat např. klasické plastové zasklívací podložky nebo destičky z tvrdého dřeva. Dřevěné klíny se používají jenom jako pomůcky při osazování a vyvažování oken, po montáži se musí bezpodmínečně odstranit. Při Technická zpráva Strana 12

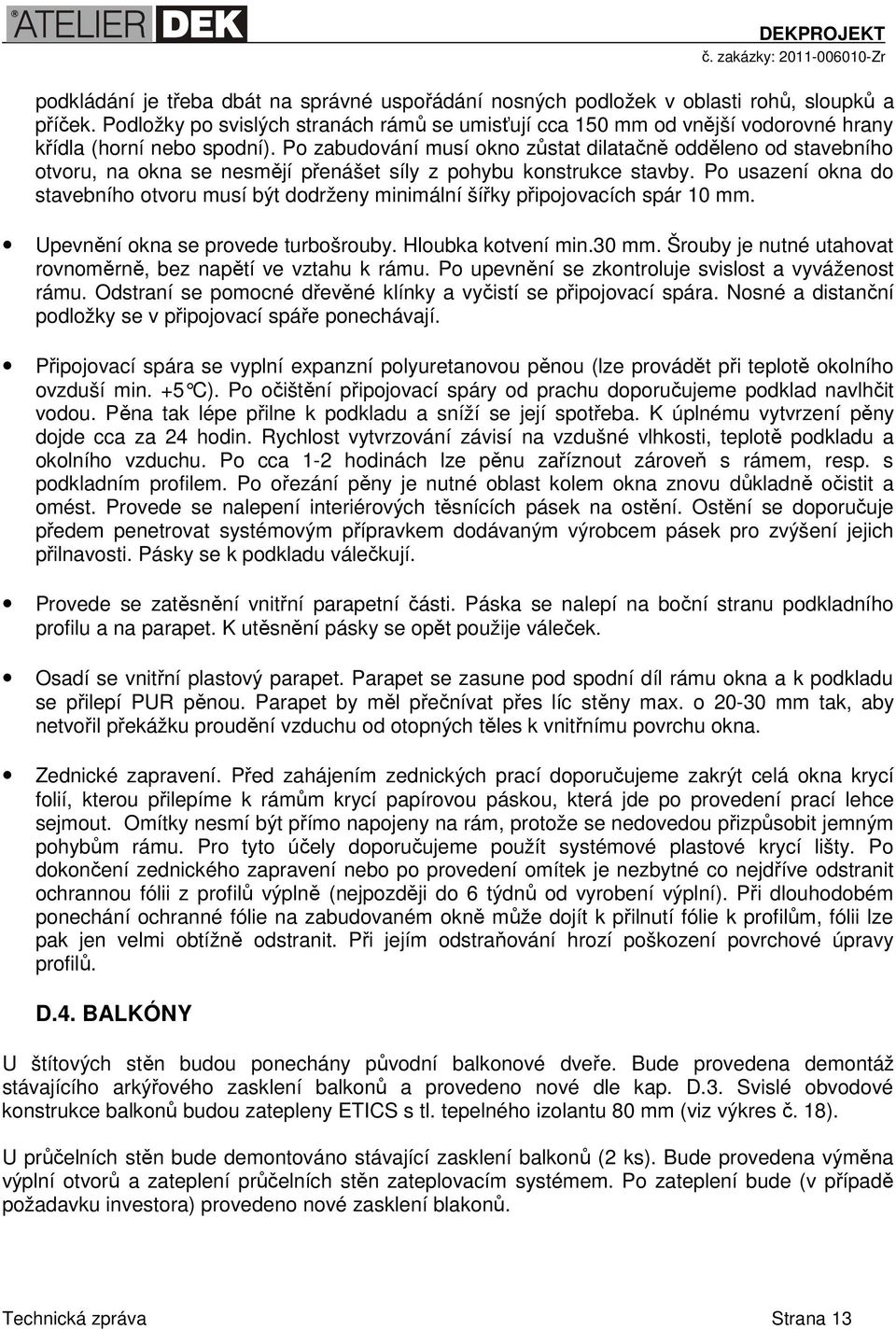

13 podkládání je třeba dbát na správné uspořádání nosných podložek v oblasti rohů, sloupků a příček. Podložky po svislých stranách rámů se umisťují cca 150 mm od vnější vodorovné hrany křídla (horní nebo spodní). Po zabudování musí okno zůstat dilatačně odděleno od stavebního otvoru, na okna se nesmějí přenášet síly z pohybu konstrukce stavby. Po usazení okna do stavebního otvoru musí být dodrženy minimální šířky připojovacích spár 10 mm. Upevnění okna se provede turbošrouby. Hloubka kotvení min.30 mm. Šrouby je nutné utahovat rovnoměrně, bez napětí ve vztahu k rámu. Po upevnění se zkontroluje svislost a vyváženost rámu. Odstraní se pomocné dřevěné klínky a vyčistí se připojovací spára. Nosné a distanční podložky se v připojovací spáře ponechávají. Připojovací spára se vyplní expanzní polyuretanovou pěnou (lze provádět při teplotě okolního ovzduší min. +5 C). Po očištění připojovací spáry od prachu doporučujeme podklad navlhčit vodou. Pěna tak lépe přilne k podkladu a sníží se její spotřeba. K úplnému vytvrzení pěny dojde cca za 24 hodin. Rychlost vytvrzování závisí na vzdušné vlhkosti, teplotě podkladu a okolního vzduchu. Po cca 1-2 hodinách lze pěnu zaříznout zároveň s rámem, resp. s podkladním profilem. Po ořezání pěny je nutné oblast kolem okna znovu důkladně očistit a omést. Provede se nalepení interiérových těsnících pásek na ostění. Ostění se doporučuje předem penetrovat systémovým přípravkem dodávaným výrobcem pásek pro zvýšení jejich přilnavosti. Pásky se k podkladu válečkují. Provede se zatěsnění vnitřní parapetní části. Páska se nalepí na boční stranu podkladního profilu a na parapet. K utěsnění pásky se opět použije váleček. Osadí se vnitřní plastový parapet. Parapet se zasune pod spodní díl rámu okna a k podkladu se přilepí PUR pěnou. Parapet by měl přečnívat přes líc stěny max. o mm tak, aby netvořil překážku proudění vzduchu od otopných těles k vnitřnímu povrchu okna. Zednické zapravení. Před zahájením zednických prací doporučujeme zakrýt celá okna krycí folií, kterou přilepíme k rámům krycí papírovou páskou, která jde po provedení prací lehce sejmout. Omítky nesmí být přímo napojeny na rám, protože se nedovedou přizpůsobit jemným pohybům rámu. Pro tyto účely doporučujeme použít systémové plastové krycí lišty. Po dokončení zednického zapravení nebo po provedení omítek je nezbytné co nejdříve odstranit ochrannou fólii z profilů výplně (nejpozději do 6 týdnů od vyrobení výplní). Při dlouhodobém ponechání ochranné fólie na zabudovaném okně může dojít k přilnutí fólie k profilům, fólii lze pak jen velmi obtížně odstranit. Při jejím odstraňování hrozí poškození povrchové úpravy profilů. D.4. BALKÓNY U štítových stěn budou ponechány původní balkonové dveře. Bude provedena demontáž stávajícího arkýřového zasklení balkonů a provedeno nové dle kap. D.3. Svislé obvodové konstrukce balkonů budou zatepleny ETICS s tl. tepelného izolantu 80 mm (viz výkres č. 18). U průčelních stěn bude demontováno stávající zasklení balkonů (2 ks). Bude provedena výměna výplní otvorů a zateplení průčelních stěn zateplovacím systémem. Po zateplení bude (v případě požadavku investora) provedeno nové zasklení blakonů. Technická zpráva Strana 13

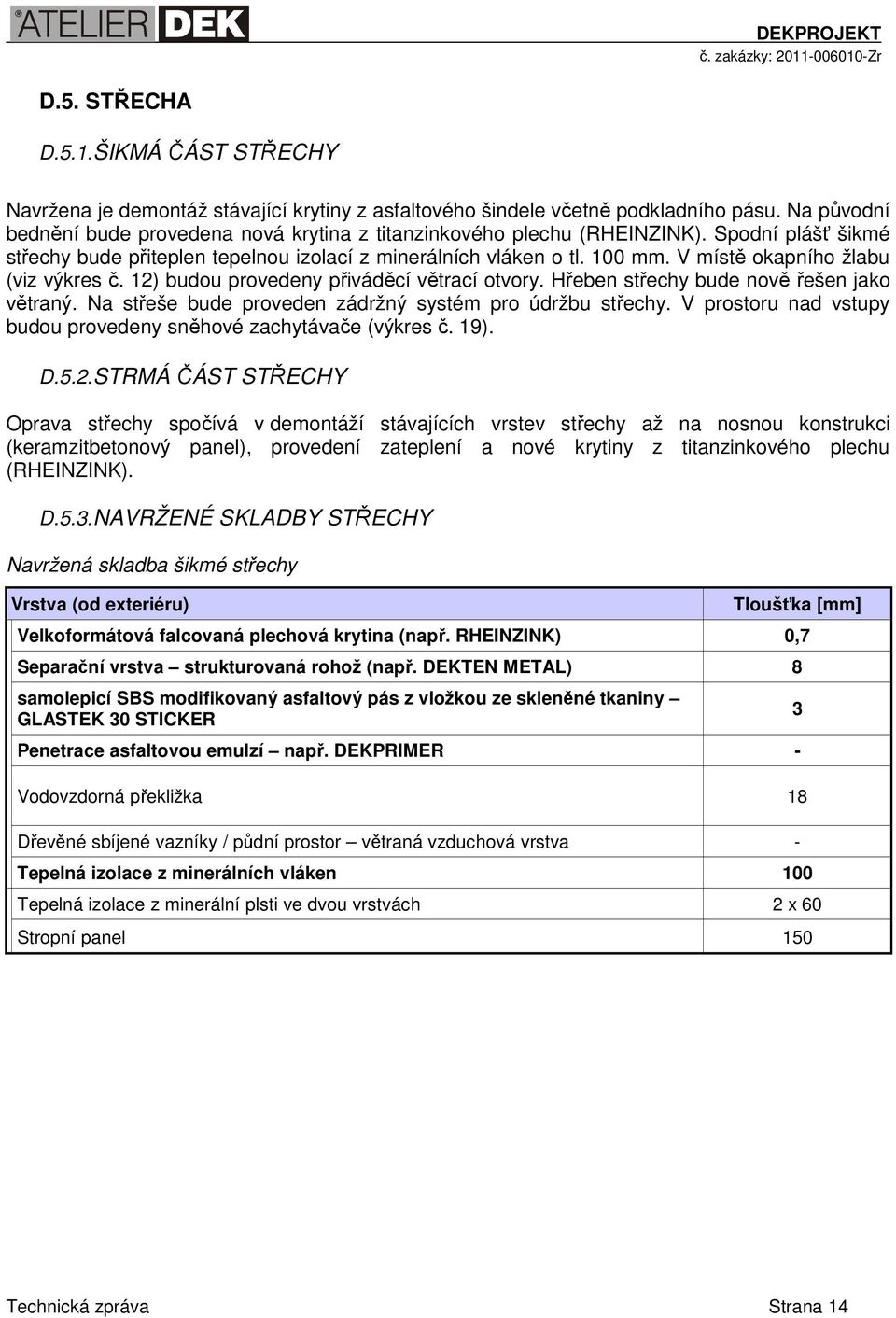

14 D.5. STŘECHA D.5.1.ŠIKMÁ ČÁST STŘECHY Navržena je demontáž stávající krytiny z asfaltového šindele včetně podkladního pásu. Na původní bednění bude provedena nová krytina z titanzinkového plechu (RHEINZINK). Spodní plášť šikmé střechy bude přiteplen tepelnou izolací z minerálních vláken o tl. 100 mm. V místě okapního žlabu (viz výkres č. 12) budou provedeny přiváděcí větrací otvory. Hřeben střechy bude nově řešen jako větraný. Na střeše bude proveden zádržný systém pro údržbu střechy. V prostoru nad vstupy budou provedeny sněhové zachytávače (výkres č. 19). D.5.2.STRMÁ ČÁST STŘECHY Oprava střechy spočívá v demontáží stávajících vrstev střechy až na nosnou konstrukci (keramzitbetonový panel), provedení zateplení a nové krytiny z titanzinkového plechu (RHEINZINK). D.5.3.NAVRŽENÉ SKLADBY STŘECHY Navržená skladba šikmé střechy Vrstva (od exteriéru) Tloušťka [mm] Velkoformátová falcovaná plechová krytina (např. RHEINZINK) 0,7 Separační vrstva strukturovaná rohož (např. DEKTEN METAL) 8 samolepicí SBS modifikovaný asfaltový pás z vložkou ze skleněné tkaniny GLASTEK 30 STICKER Penetrace asfaltovou emulzí např. DEKPRIMER - Vodovzdorná překližka 18 Dřevěné sbíjené vazníky / půdní prostor větraná vzduchová vrstva - Tepelná izolace z minerálních vláken 100 Tepelná izolace z minerální plsti ve dvou vrstvách 2 x 60 Stropní panel Technická zpráva Strana 14

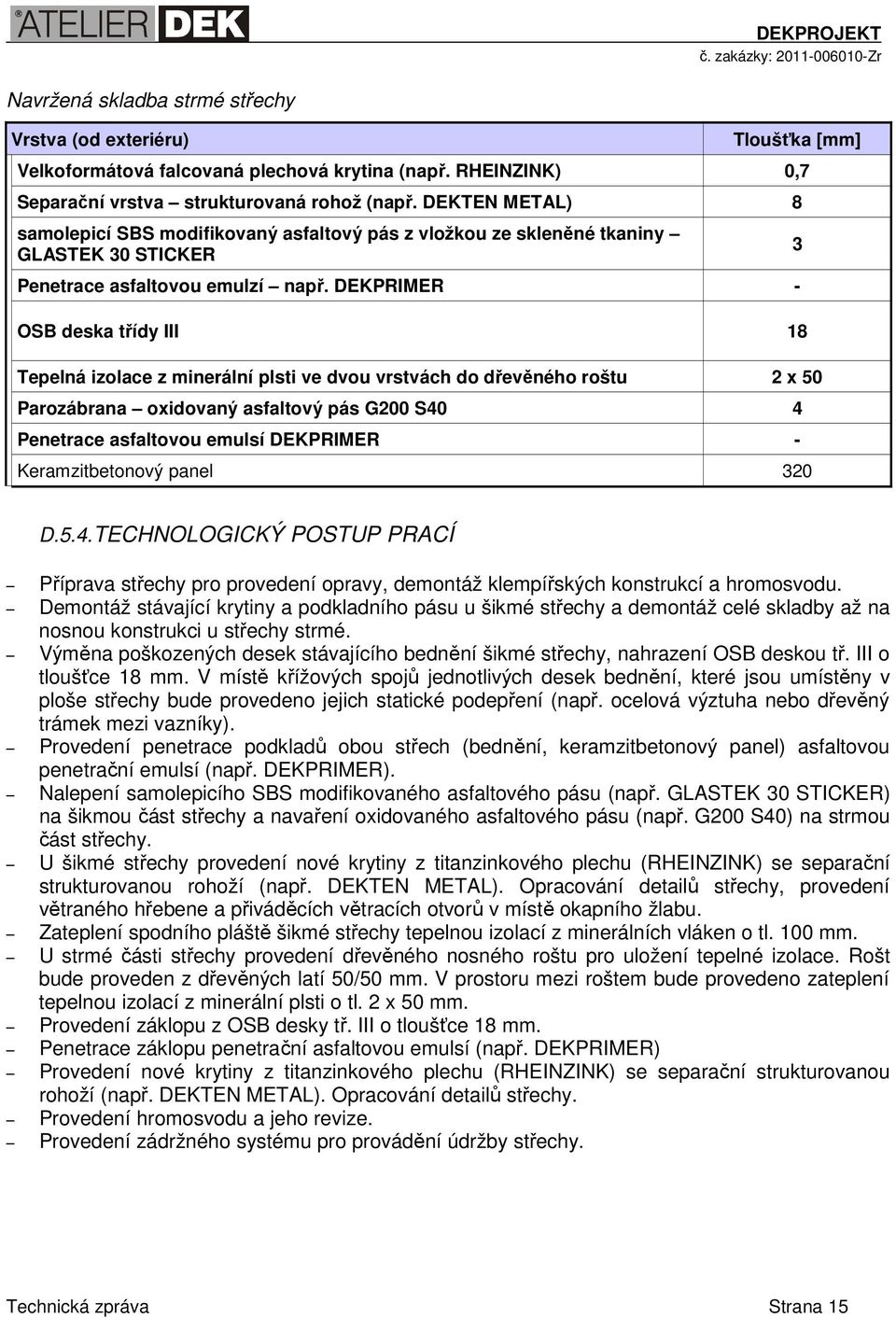

15 Navržená skladba strmé střechy Vrstva (od exteriéru) Tloušťka [mm] Velkoformátová falcovaná plechová krytina (např. RHEINZINK) 0,7 Separační vrstva strukturovaná rohož (např. DEKTEN METAL) 8 samolepicí SBS modifikovaný asfaltový pás z vložkou ze skleněné tkaniny GLASTEK 30 STICKER Penetrace asfaltovou emulzí např. DEKPRIMER - OSB deska třídy III 18 Tepelná izolace z minerální plsti ve dvou vrstvách do dřevěného roštu 2 x 50 Parozábrana oxidovaný asfaltový pás G200 S40 4 Penetrace asfaltovou emulsí DEKPRIMER - Keramzitbetonový panel D.5.4.TECHNOLOGICKÝ POSTUP PRACÍ Příprava střechy pro provedení opravy, demontáž klempířských konstrukcí a hromosvodu. Demontáž stávající krytiny a podkladního pásu u šikmé střechy a demontáž celé skladby až na nosnou konstrukci u střechy strmé. Výměna poškozených desek stávajícího bednění šikmé střechy, nahrazení OSB deskou tř. III o tloušťce 18 mm. V místě křížových spojů jednotlivých desek bednění, které jsou umístěny v ploše střechy bude provedeno jejich statické podepření (např. ocelová výztuha nebo dřevěný trámek mezi vazníky). Provedení penetrace podkladů obou střech (bednění, keramzitbetonový panel) asfaltovou penetrační emulsí (např. DEKPRIMER). Nalepení samolepicího SBS modifikovaného asfaltového pásu (např. GLASTEK 30 STICKER) na šikmou část střechy a navaření oxidovaného asfaltového pásu (např. G200 S40) na strmou část střechy. U šikmé střechy provedení nové krytiny z titanzinkového plechu (RHEINZINK) se separační strukturovanou rohoží (např. DEKTEN METAL). Opracování detailů střechy, provedení větraného hřebene a přiváděcích větracích otvorů v místě okapního žlabu. Zateplení spodního pláště šikmé střechy tepelnou izolací z minerálních vláken o tl. 100 mm. U strmé části střechy provedení dřevěného nosného roštu pro uložení tepelné izolace. Rošt bude proveden z dřevěných latí 50/50 mm. V prostoru mezi roštem bude provedeno zateplení tepelnou izolací z minerální plsti o tl. 2 x 50 mm. Provedení záklopu z OSB desky tř. III o tloušťce 18 mm. Penetrace záklopu penetrační asfaltovou emulsí (např. DEKPRIMER) Provedení nové krytiny z titanzinkového plechu (RHEINZINK) se separační strukturovanou rohoží (např. DEKTEN METAL). Opracování detailů střechy. Provedení hromosvodu a jeho revize. Provedení zádržného systému pro provádění údržby střechy. Technická zpráva Strana 15

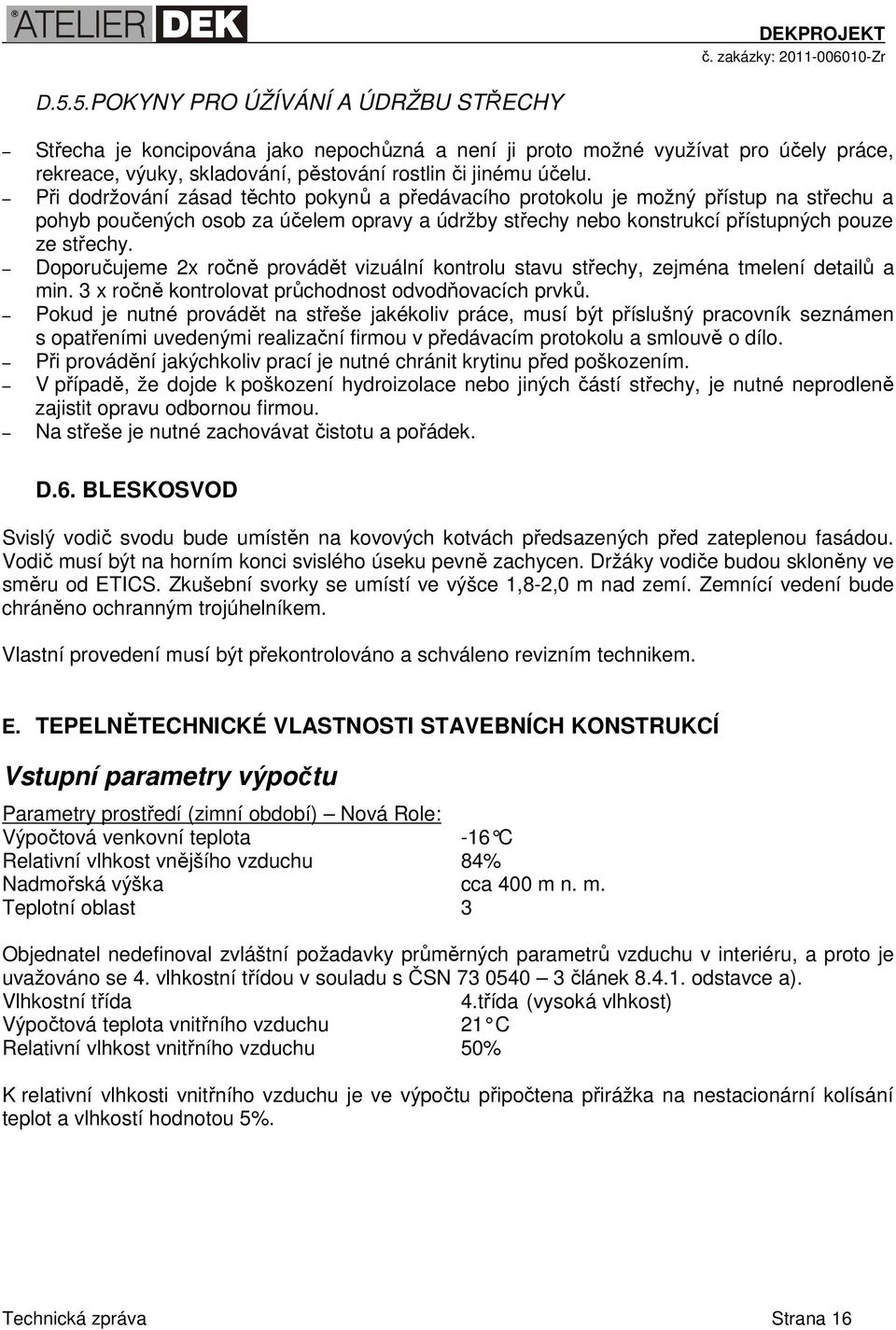

16 D.5.5.POKYNY PRO ÚŽÍVÁNÍ A ÚDRŽBU STŘECHY Střecha je koncipována jako nepochůzná a není ji proto možné využívat pro účely práce, rekreace, výuky, skladování, pěstování rostlin či jinému účelu. Při dodržování zásad těchto pokynů a předávacího protokolu je možný přístup na střechu a pohyb poučených osob za účelem opravy a údržby střechy nebo konstrukcí přístupných pouze ze střechy. Doporučujeme 2x ročně provádět vizuální kontrolu stavu střechy, zejména tmelení detailů a min. 3 x ročně kontrolovat průchodnost odvodňovacích prvků. Pokud je nutné provádět na střeše jakékoliv práce, musí být příslušný pracovník seznámen s opatřeními uvedenými realizační firmou v předávacím protokolu a smlouvě o dílo. Při provádění jakýchkoliv prací je nutné chránit krytinu před poškozením. V případě, že dojde k poškození hydroizolace nebo jiných částí střechy, je nutné neprodleně zajistit opravu odbornou firmou. Na střeše je nutné zachovávat čistotu a pořádek. D.6. BLESKOSVOD Svislý vodič svodu bude umístěn na kovových kotvách předsazených před zateplenou fasádou. Vodič musí být na horním konci svislého úseku pevně zachycen. Držáky vodiče budou skloněny ve směru od ETICS. Zkušební svorky se umístí ve výšce 1,8-2,0 m nad zemí. Zemnící vedení bude chráněno ochranným trojúhelníkem. Vlastní provedení musí být překontrolováno a schváleno revizním technikem. E. TEPELNĚTECHNICKÉ VLASTNOSTI STAVEBNÍCH KONSTRUKCÍ Vstupní parametry výpočtu Parametry prostředí (zimní období) Nová Role: Výpočtová venkovní teplota -16 C Relativní vlhkost vnějšího vzduchu 84% Nadmořská výška cca 400 m n. m. Teplotní oblast 3 Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Vlhkostní třída 4.třída (vysoká vlhkost) Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% K relativní vlhkosti vnitřního vzduchu je ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkostí hodnotou 5%. Technická zpráva Strana 16

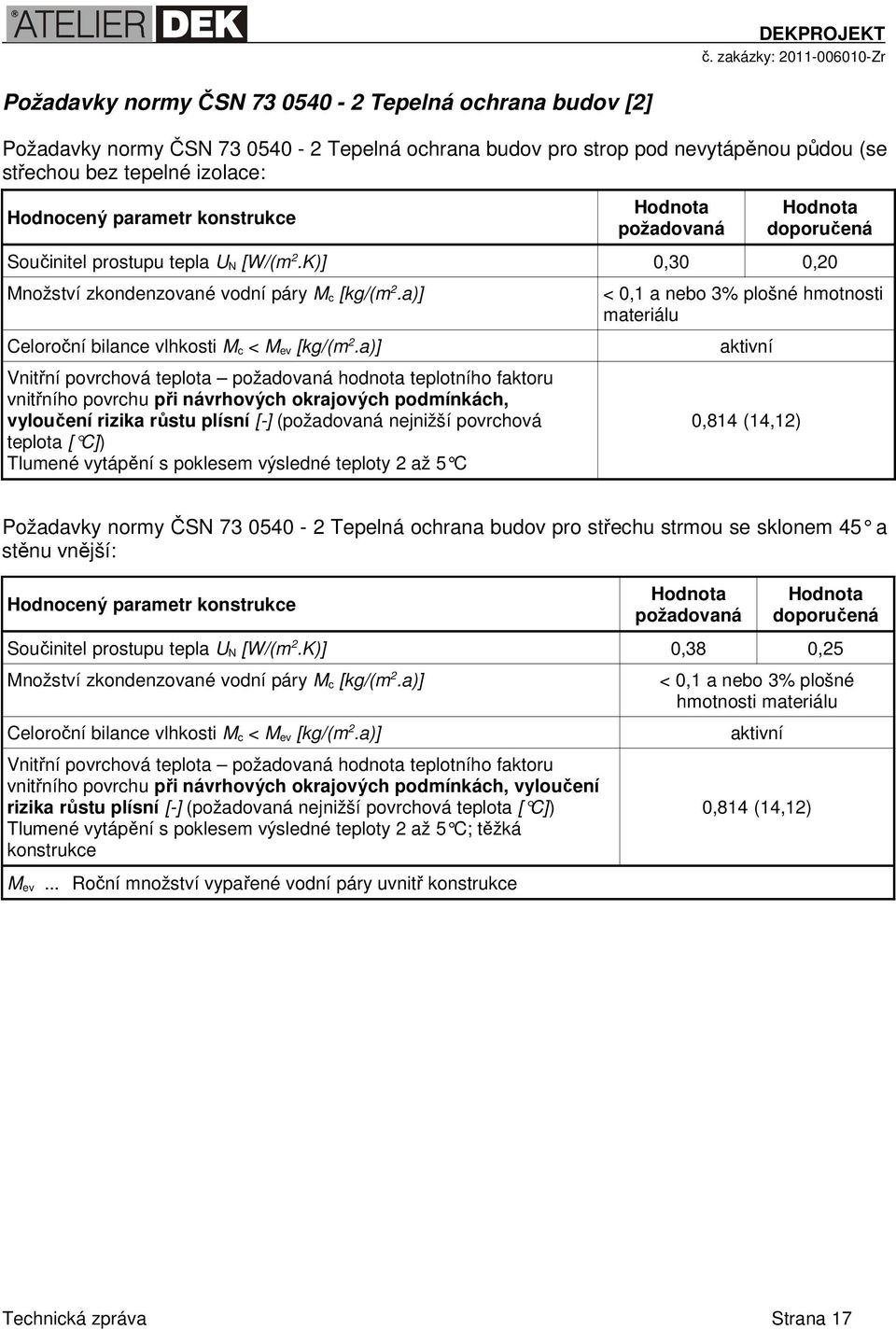

17 Požadavky normy ČSN Tepelná ochrana budov [2] Požadavky normy ČSN Tepelná ochrana budov pro strop pod nevytápěnou půdou (se střechou bez tepelné izolace: Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,30 0,20 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-] (požadovaná nejnižší povrchová teplota [ C] ) Tlumené vytápění s poklesem výsledné teploty 2 až 5 C < 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,814 (14,12) Požadavky normy ČSN Tepelná ochrana budov pro střechu strmou se sklonem 45 a stěnu vnější: Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla U N [W/(m 2.K)] 0,38 0,25 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-] (požadovaná nejnižší povrchová teplota [ C] ) Tlumené vytápění s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce < 0,1 a nebo 3% plošné hmotnosti materiálu aktivní 0,814 (14,12) Technická zpráva Strana 17

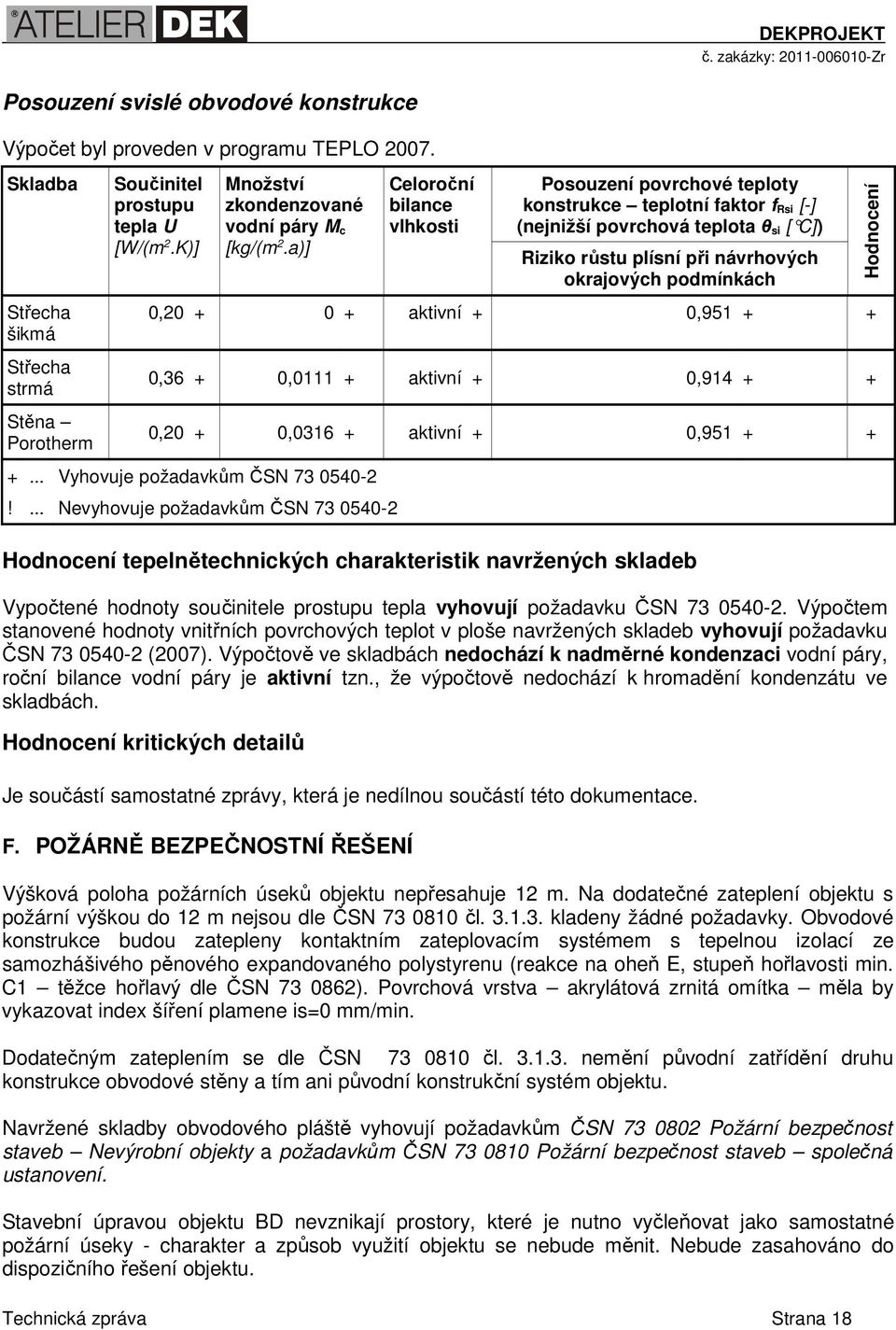

18 Posouzení svislé obvodové konstrukce Výpočet byl proveden v programu TEPLO Skladba Střecha šikmá Střecha strmá Stěna Porotherm Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor f Rsi [-] (nejnižší povrchová teplota θ si [ C] ) Riziko růstu plísní při návrhových okrajových podmínkách 0, aktivní + 0, ,36 + 0, aktivní + 0, ,20 + 0, aktivní + 0, Vyhovuje požadavkům ČSN !... Nevyhovuje požadavkům ČSN Hodnocení tepelnětechnických charakteristik navržených skladeb Vypočtené hodnoty součinitele prostupu tepla vyhovují požadavku ČSN Výpočtem stanovené hodnoty vnitřních povrchových teplot v ploše navržených skladeb vyhovují požadavku ČSN (2007). Výpočtově ve skladbách nedochází k nadměrné kondenzaci vodní páry, roční bilance vodní páry je aktivní tzn., že výpočtově nedochází k hromadění kondenzátu ve skladbách. Hodnocení kritických detailů Je součástí samostatné zprávy, která je nedílnou součástí této dokumentace. F. POŽÁRNĚ BEZPEČNOSTNÍ ŘEŠENÍ Výšková poloha požárních úseků objektu nepřesahuje 12 m. Na dodatečné zateplení objektu s požární výškou do 12 m nejsou dle ČSN čl kladeny žádné požadavky. Obvodové konstrukce budou zatepleny kontaktním zateplovacím systémem s tepelnou izolací ze samozhášivého pěnového expandovaného polystyrenu (reakce na oheň E, stupeň hořlavosti min. C1 těžce hořlavý dle ČSN ). Povrchová vrstva akrylátová zrnitá omítka měla by vykazovat index šíření plamene is=0 mm/min. Dodatečným zateplením se dle ČSN čl nemění původní zatřídění druhu konstrukce obvodové stěny a tím ani původní konstrukční systém objektu. Navržené skladby obvodového pláště vyhovují požadavkům ČSN Požární bezpečnost staveb Nevýrobní objekty a požadavkům ČSN Požární bezpečnost staveb společná ustanovení. Stavební úpravou objektu BD nevznikají prostory, které je nutno vyčleňovat jako samostatné požární úseky - charakter a způsob využití objektu se nebude měnit. Nebude zasahováno do dispozičního řešení objektu. Technická zpráva Strana 18 Hodnocení

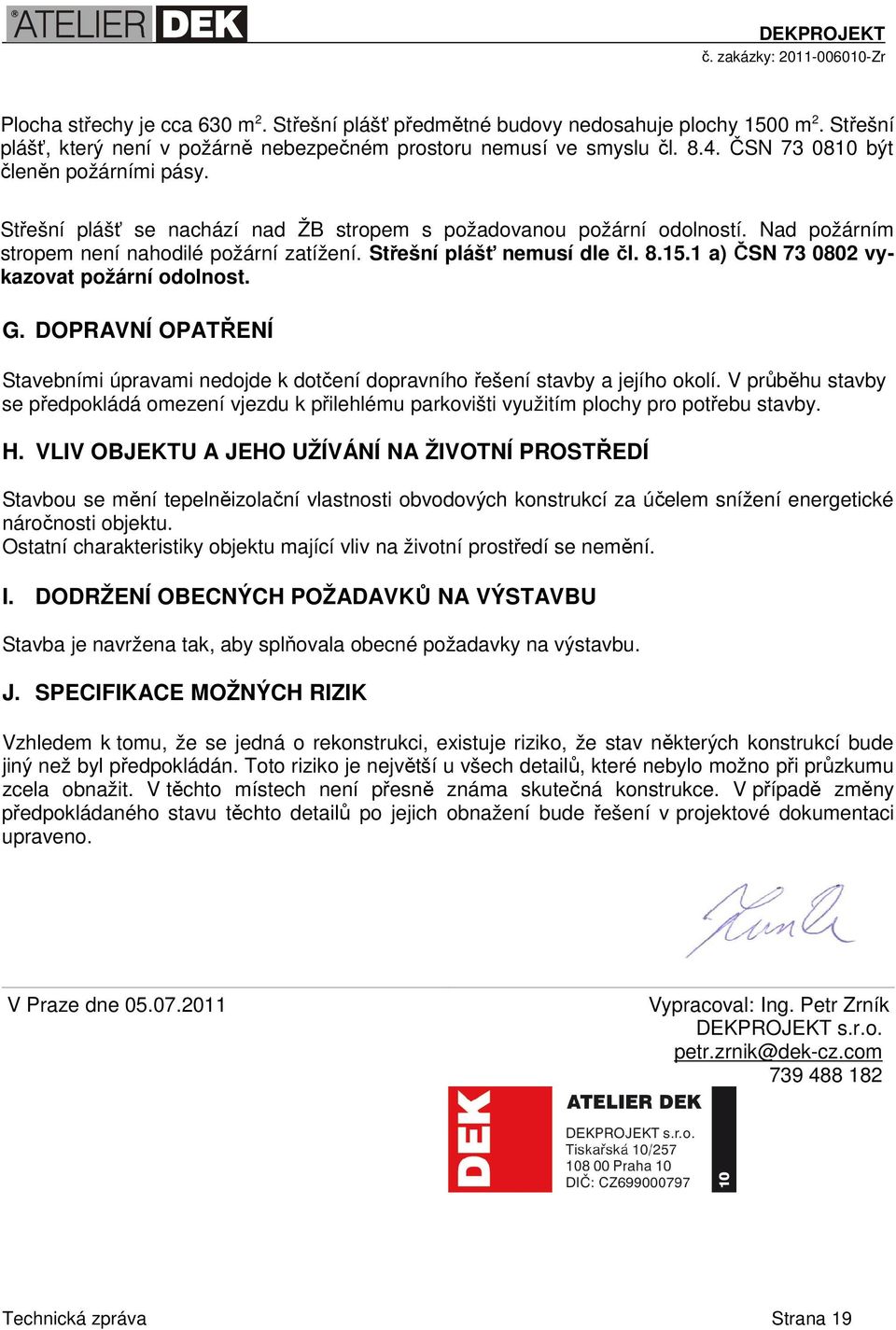

19 Plocha střechy je cca 630 m 2. Střešní plášť předmětné budovy nedosahuje plochy 1500 m 2. Střešní plášť, který není v požárně nebezpečném prostoru nemusí ve smyslu čl ČSN být členěn požárními pásy. Střešní plášť se nachází nad ŽB stropem s požadovanou požární odolností. Nad požárním stropem není nahodilé požární zatížení. Střešní plášť nemusí dle čl a) ČSN vykazovat požární odolnost. G. DOPRAVNÍ OPATŘENÍ Stavebními úpravami nedojde k dotčení dopravního řešení stavby a jejího okolí. V průběhu stavby se předpokládá omezení vjezdu k přilehlému parkovišti využitím plochy pro potřebu stavby. H. VLIV OBJEKTU A JEHO UŽÍVÁNÍ NA ŽIVOTNÍ PROSTŘEDÍ Stavbou se mění tepelněizolační vlastnosti obvodových konstrukcí za účelem snížení energetické náročnosti objektu. Ostatní charakteristiky objektu mající vliv na životní prostředí se nemění. I. DODRŽENÍ OBECNÝCH POŽADAVKŮ NA VÝSTAVBU Stavba je navržena tak, aby splňovala obecné požadavky na výstavbu. J. SPECIFIKACE MOŽNÝCH RIZIK Vzhledem k tomu, že se jedná o rekonstrukci, existuje riziko, že stav některých konstrukcí bude jiný než byl předpokládán. Toto riziko je největší u všech detailů, které nebylo možno při průzkumu zcela obnažit. V těchto místech není přesně známa skutečná konstrukce. V případě změny předpokládaného stavu těchto detailů po jejich obnažení bude řešení v projektové dokumentaci upraveno. V Praze dne Vypracoval: Ing. Petr Zrník DEKPROJEKT s.r.o. petr.zrnik@dek-cz.com Technická zpráva Strana 19

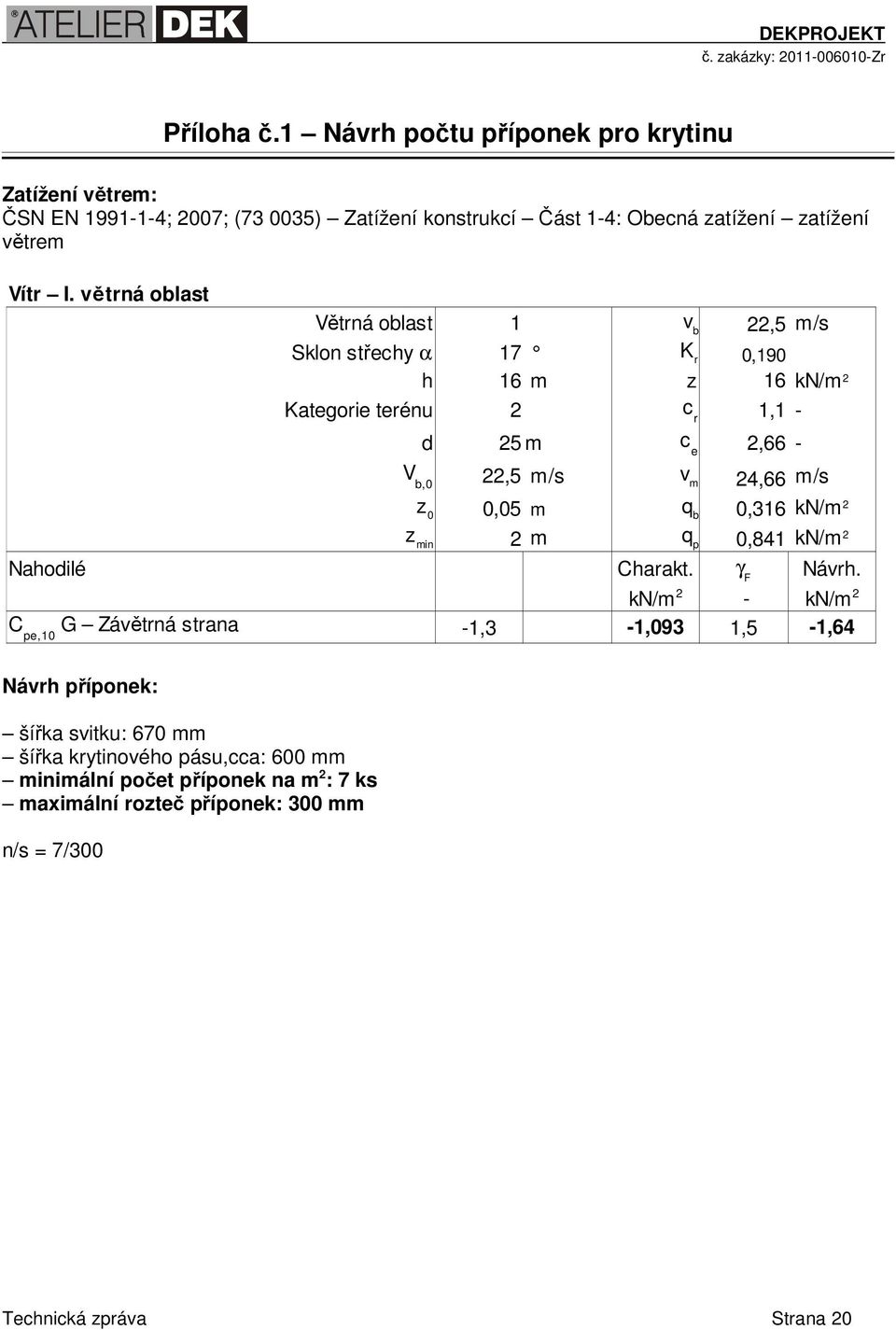

20 Příloha č.1 Návrh počtu příponek pro krytinu Zatížení větrem: ČSN EN ; 2007; ( ) Zatížení konstrukcí Část 1-4: Obecná zatížení zatížení větrem Vítr I. větrná oblast Větrná oblast 1 22,5 m/s Sklon střechy α 17 K r 0,190 h 16 m z 16 kn/m 2 Kategorie terénu 2 1,1 - d 25 m 2,66-22,5 m/s 24,66 m/s z 0 0,05 m q b 0,316 kn/m 2 z min 2 m q p 0,841 kn/m 2 Nahodilé Charakt. Návrh. C pe,10 G Závětrná strana V b,0 kn/m 2 - kn/m 2-1,3-1,093 1,5-1,64 v b c r c e v m γ F Návrh příponek: šířka svitku: 670 mm šířka krytinového pásu,cca: 600 mm minimální počet příponek na m 2 : 7 ks maximální rozteč příponek: 300 mm n/s = 7/300 Technická zpráva Strana 20
