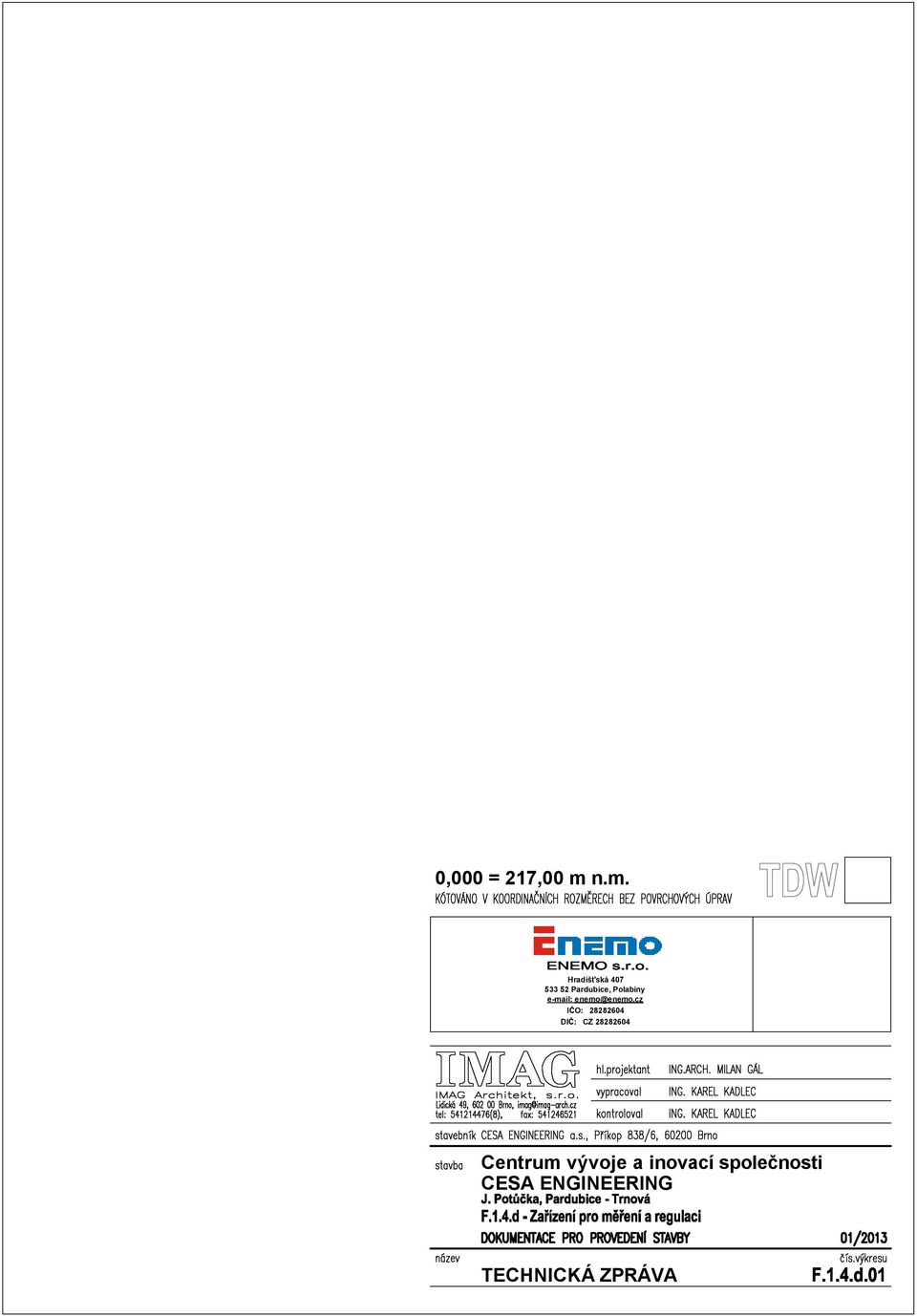

0,000 =217,00 mn.m. Centrum vývoje a inovací spole nosti CESA ENGINEERING TECHNICKÁ ZPRÁVA

Transkript

1 , =217, mn.m. Hradiš ská Pardubice,Polabiny I O: DI : CZ Centrum vývoje a inovací spole nosti CESA ENGINEERING TECHNICKÁ ZPRÁVA

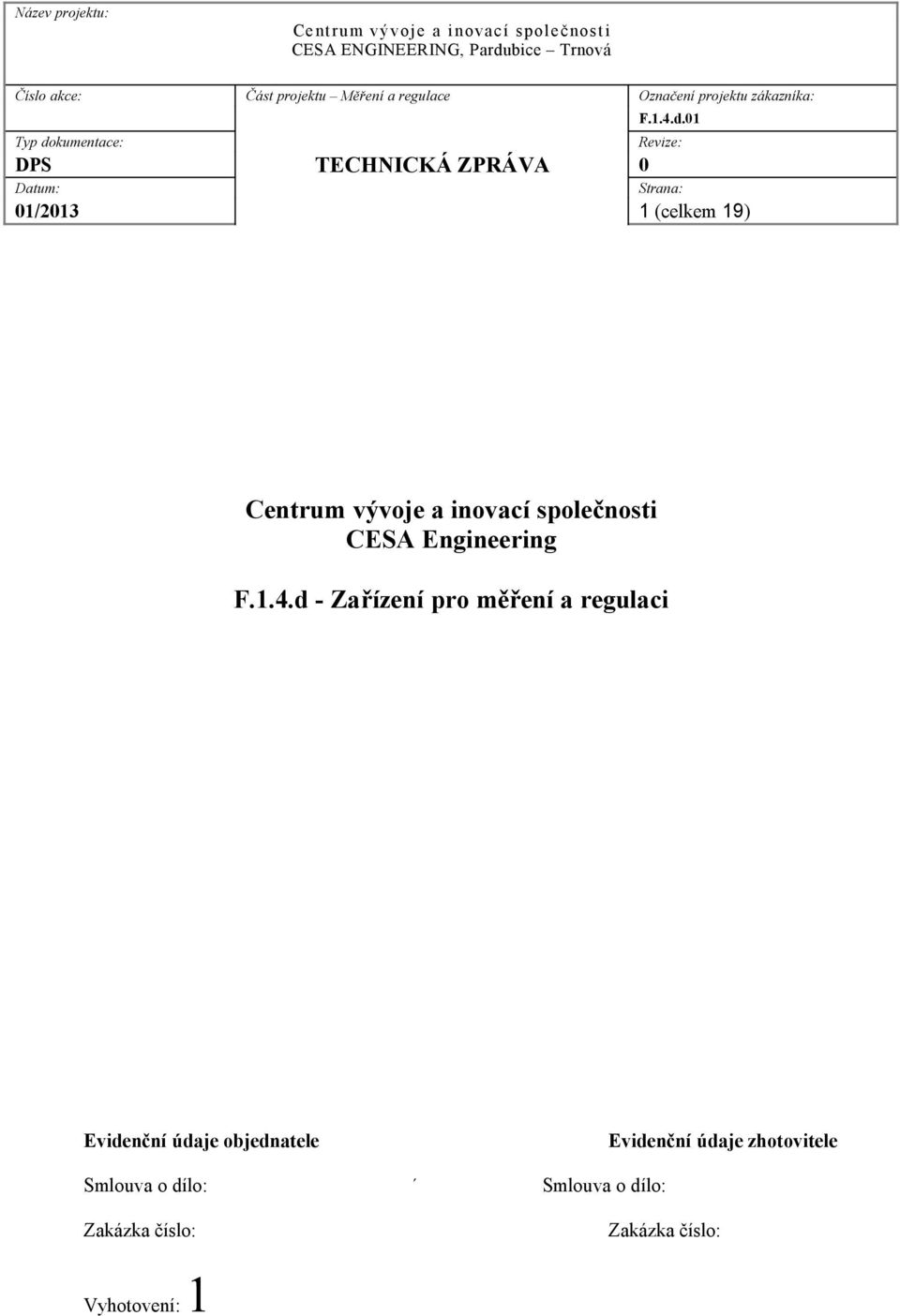

2 1/213 1 (celkem 19) CESA Engineering F.1.4.d - Zařízení pro měření a regulaci Evidenční údaje objednatele Evidenční údaje zhotovitele Smlouva o dílo: Smlouva o dílo: Zakázka číslo: Vyhotovení: 1 Zakázka číslo:

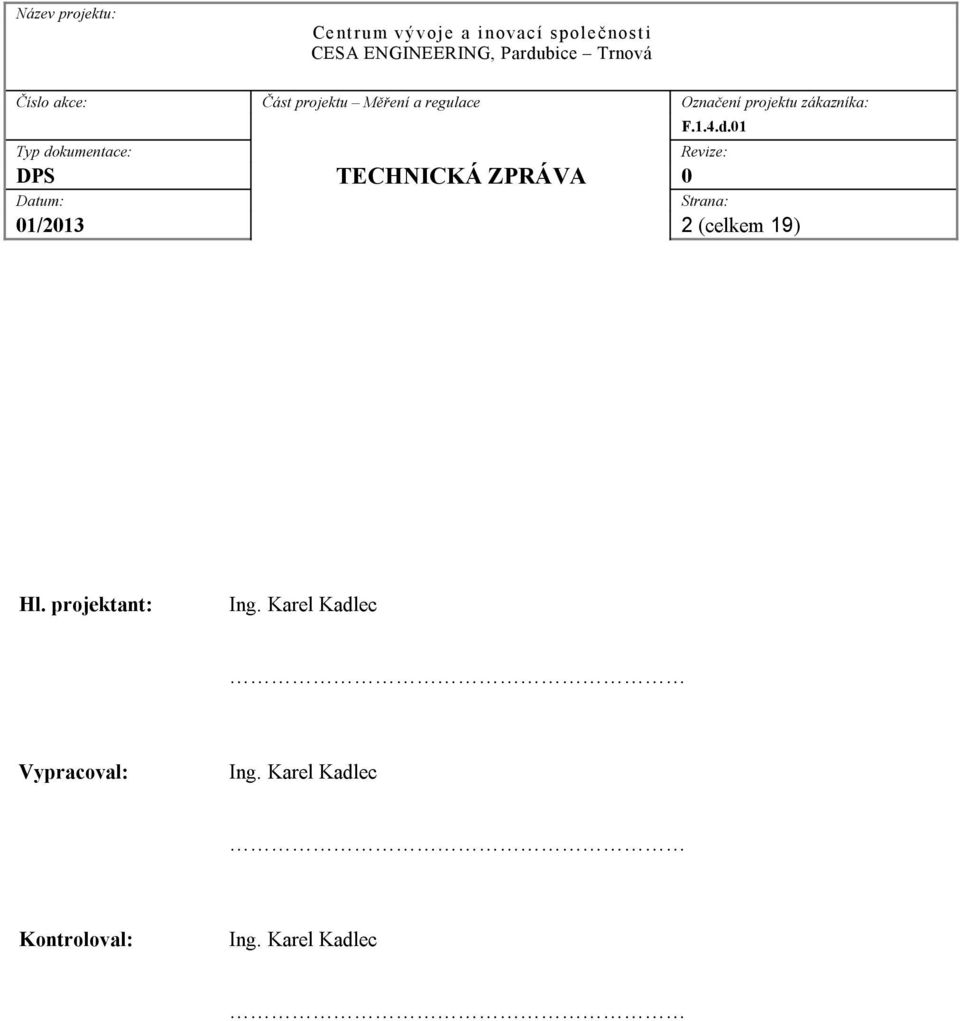

3 1/213 2 (celkem 19) Hl. projektant: Ing. Karel Kadlec Vypracoval: Ing. Karel Kadlec Kontroloval: Ing. Karel Kadlec

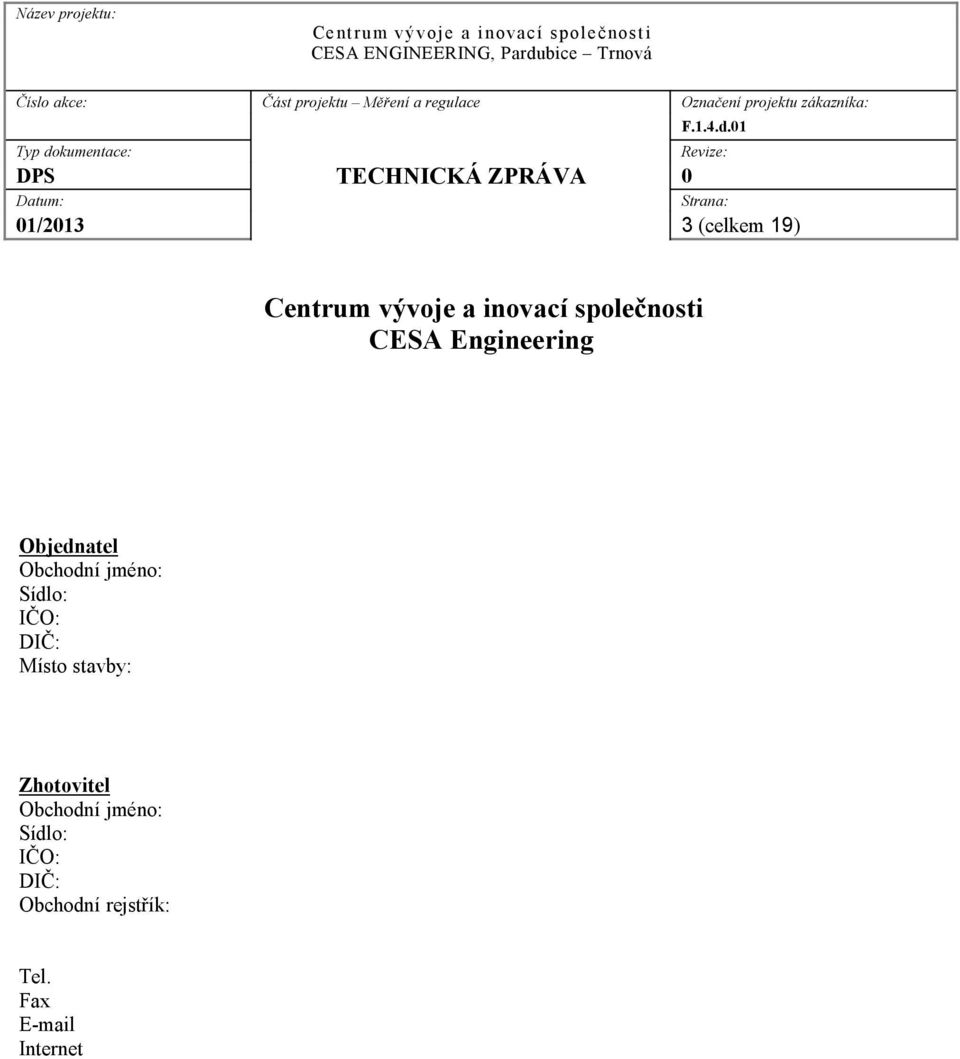

4 1/213 3 (celkem 19) CESA Engineering Objednatel Obchodní jméno: Sídlo: IČO: DIČ: Místo stavby: Zhotovitel Obchodní jméno: Sídlo: IČO: DIČ: Obchodní rejstřík: Tel. Fax Internet

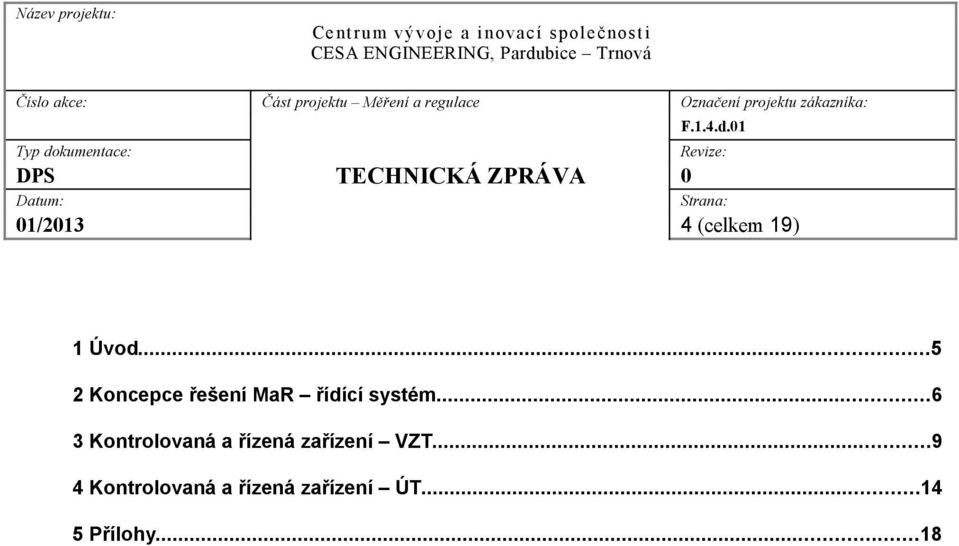

5 1/213 4 (celkem 19) 1 Úvod Koncepce řešení MaR řídící systém Kontrolovaná a řízená zařízení VZT Kontrolovaná a řízená zařízení ÚT Přílohy...18

6 1 Úvod 1.1 Rozsah dokumentace Dokumentace řeší řízení a monitorování jednotlivých technologických celků techniky prostředí staveb (zdroj tepla, vytápění, VZT, ZTI), pro objekt CESA ENGINEERING v Pardubicích. 1.2 Výchozí podklady - Podklady a konzultace se zpracovateli dílčích profesí vytápění, vzduchotechniky, klimatizace, elektroinstalace a ostatních souvisejících profesí. - Podklady a konzultace se zpracovateli stavební části - Projekt pro stavební povolení 1.3 Seznam zařízení napojených na systém řízení budovy Ze systému řízení budovy budou kontrolována a řízena následující zařízení: - zdroj tepla a ohřev TUV - zařízení vzduchotechniky 1.4 Popis objektu Areál CENTRA je tvořen pětipodlažním objektem D a jednopodlažním objektem E. Architektonické řešení plně respektuje účel jednotlivých budov areálu a navenek vyjadřuje jejich náplň, kterou je vědecko-výzkumná činnost. Jedná se o kompozičně ucelené objekty, jejichž hmota je přísně racionální. Řešení je navrženo v kombinaci odstínů šedé s prosklenými plochami a okny. Na štítové stěně je umístěno venkovní ocelové požární schodiště z pororoštů, částečně zakryté děrovaným plechem. V objektu je navržen systém řízení (BMS). BMS znamená vzájemně propojené technické prostředky, poskytované služby budov tak, aby byly optimálním způsobem splněny požadavky jak vlastníka, tak i jejich uživatelů, tzn. vytvoření inteligentní budovy. Inteligentní budova znamená integrovaný management sjednocující systémy: MaR pro TZB (Technická Zařízení Budovy) - vytápění, chlazení, přípravu TUV, větrání, klimatizaci, zdravotechniku, energetiku, EPS - elektronická požární signalizace

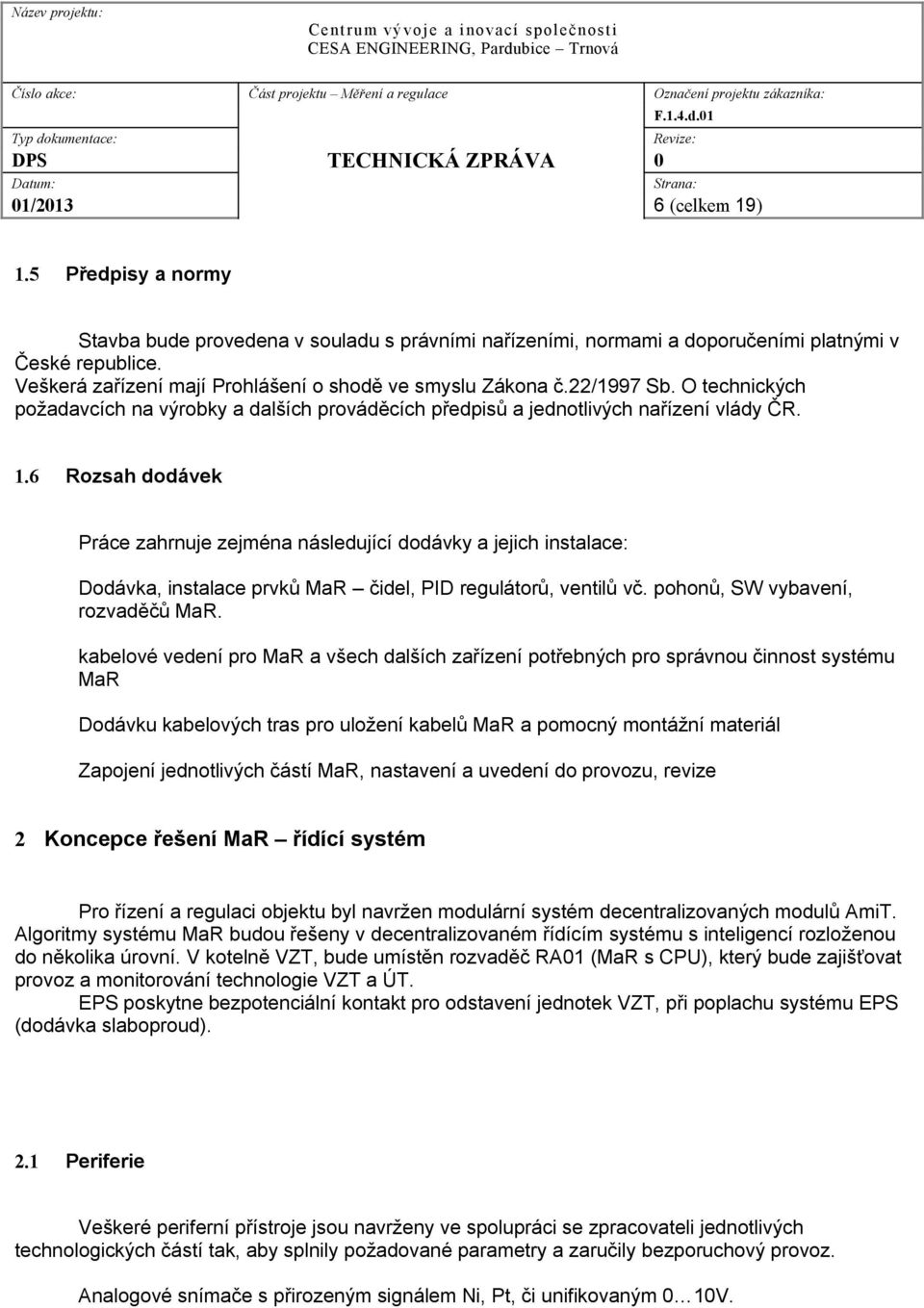

7 1/213 6 (celkem 19) 1.5 Předpisy a normy Stavba bude provedena v souladu s právními nařízeními, normami a doporučeními platnými v České republice. Veškerá zařízení mají Prohlášení o shodě ve smyslu Zákona č.22/1997 Sb. O technických požadavcích na výrobky a dalších prováděcích předpisů a jednotlivých nařízení vlády ČR. 1.6 Rozsah dodávek Práce zahrnuje zejména následující dodávky a jejich instalace: Dodávka, instalace prvků MaR čidel, PID regulátorů, ventilů vč. pohonů, SW vybavení, rozvaděčů MaR. kabelové vedení pro MaR a všech dalších zařízení potřebných pro správnou činnost systému MaR Dodávku kabelových tras pro uložení kabelů MaR a pomocný montážní materiál Zapojení jednotlivých částí MaR, nastavení a uvedení do provozu, revize 2 Koncepce řešení MaR řídící systém Pro řízení a regulaci objektu byl navržen modulární systém decentralizovaných modulů AmiT. Algoritmy systému MaR budou řešeny v decentralizovaném řídícím systému s inteligencí rozloženou do několika úrovní. V kotelně VZT, bude umístěn rozvaděč RA1 (MaR s CPU), který bude zajišťovat provoz a monitorování technologie VZT a ÚT. EPS poskytne bezpotenciální kontakt pro odstavení jednotek VZT, při poplachu systému EPS (dodávka slaboproud). 2.1 Periferie Veškeré periferní přístroje jsou navrženy ve spolupráci se zpracovateli jednotlivých technologických částí tak, aby splnily požadované parametry a zaručily bezporuchový provoz. Analogové snímače s přirozeným signálem Ni, Pt, či unifikovaným 1V.

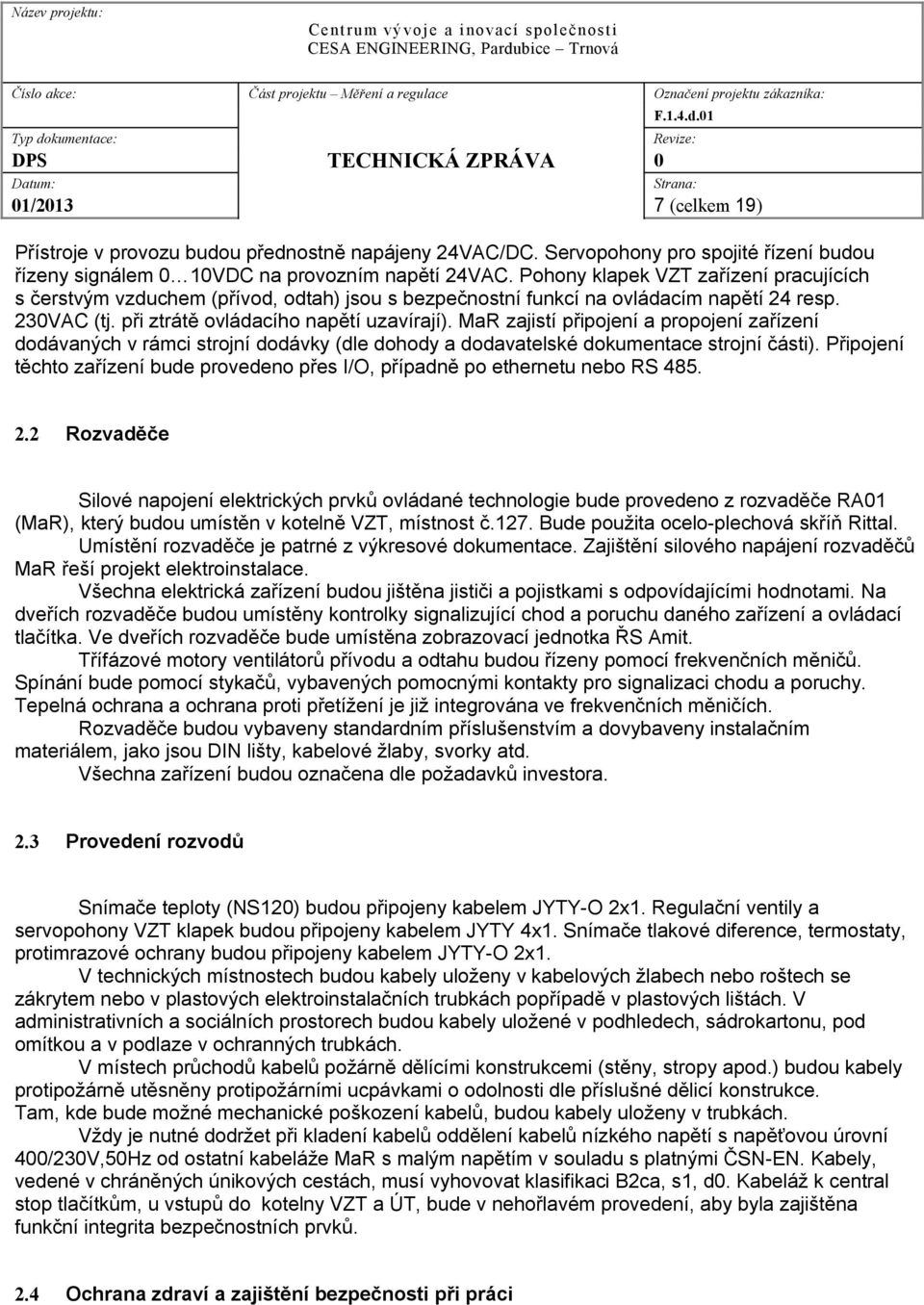

8 1/213 7 (celkem 19) Přístroje v provozu budou přednostně napájeny 24VAC/DC. Servopohony pro spojité řízení budou řízeny signálem 1VDC na provozním napětí 24VAC. Pohony klapek VZT zařízení pracujících s čerstvým vzduchem (přívod, odtah) jsou s bezpečnostní funkcí na ovládacím napětí 24 resp. 23VAC (tj. při ztrátě ovládacího napětí uzavírají). MaR zajistí připojení a propojení zařízení dodávaných v rámci strojní dodávky (dle dohody a dodavatelské dokumentace strojní části). Připojení těchto zařízení bude provedeno přes I/O, případně po ethernetu nebo RS Rozvaděče Silové napojení elektrických prvků ovládané technologie bude provedeno z rozvaděče RA1 (MaR), který budou umístěn v kotelně VZT, místnost č.127. Bude použita ocelo-plechová skříň Rittal. Umístění rozvaděče je patrné z výkresové dokumentace. Zajištění silového napájení rozvaděčů MaR řeší projekt elektroinstalace. Všechna elektrická zařízení budou jištěna jističi a pojistkami s odpovídajícími hodnotami. Na dveřích rozvaděče budou umístěny kontrolky signalizující chod a poruchu daného zařízení a ovládací tlačítka. Ve dveřích rozvaděče bude umístěna zobrazovací jednotka ŘS Amit. Třífázové motory ventilátorů přívodu a odtahu budou řízeny pomocí frekvenčních měničů. Spínání bude pomocí stykačů, vybavených pomocnými kontakty pro signalizaci chodu a poruchy. Tepelná ochrana a ochrana proti přetížení je již integrována ve frekvenčních měničích. Rozvaděče budou vybaveny standardním příslušenstvím a dovybaveny instalačním materiálem, jako jsou DIN lišty, kabelové žlaby, svorky atd. Všechna zařízení budou označena dle požadavků investora. 2.3 Provedení rozvodů Snímače teploty (NS12) budou připojeny kabelem JYTY-O 2x1. Regulační ventily a servopohony VZT klapek budou připojeny kabelem JYTY 4x1. Snímače tlakové diference, termostaty, protimrazové ochrany budou připojeny kabelem JYTY-O 2x1. V technických místnostech budou kabely uloženy v kabelových žlabech nebo roštech se zákrytem nebo v plastových elektroinstalačních trubkách popřípadě v plastových lištách. V administrativních a sociálních prostorech budou kabely uložené v podhledech, sádrokartonu, pod omítkou a v podlaze v ochranných trubkách. V místech průchodů kabelů požárně dělícími konstrukcemi (stěny, stropy apod.) budou kabely protipožárně utěsněny protipožárními ucpávkami o odolnosti dle příslušné dělicí konstrukce. Tam, kde bude možné mechanické poškození kabelů, budou kabely uloženy v trubkách. Vždy je nutné dodržet při kladení kabelů oddělení kabelů nízkého napětí s napěťovou úrovní 4/23V,5Hz od ostatní kabeláže MaR s malým napětím v souladu s platnými ČSN-EN. Kabely, vedené v chráněných únikových cestách, musí vyhovovat klasifikaci B2ca, s1, d. Kabeláž k central stop tlačítkům, u vstupů do kotelny VZT a ÚT, bude v nehořlavém provedení, aby byla zajištěna funkční integrita bezpečnostních prvků. 2.4 Ochrana zdraví a zajištění bezpečnosti při práci

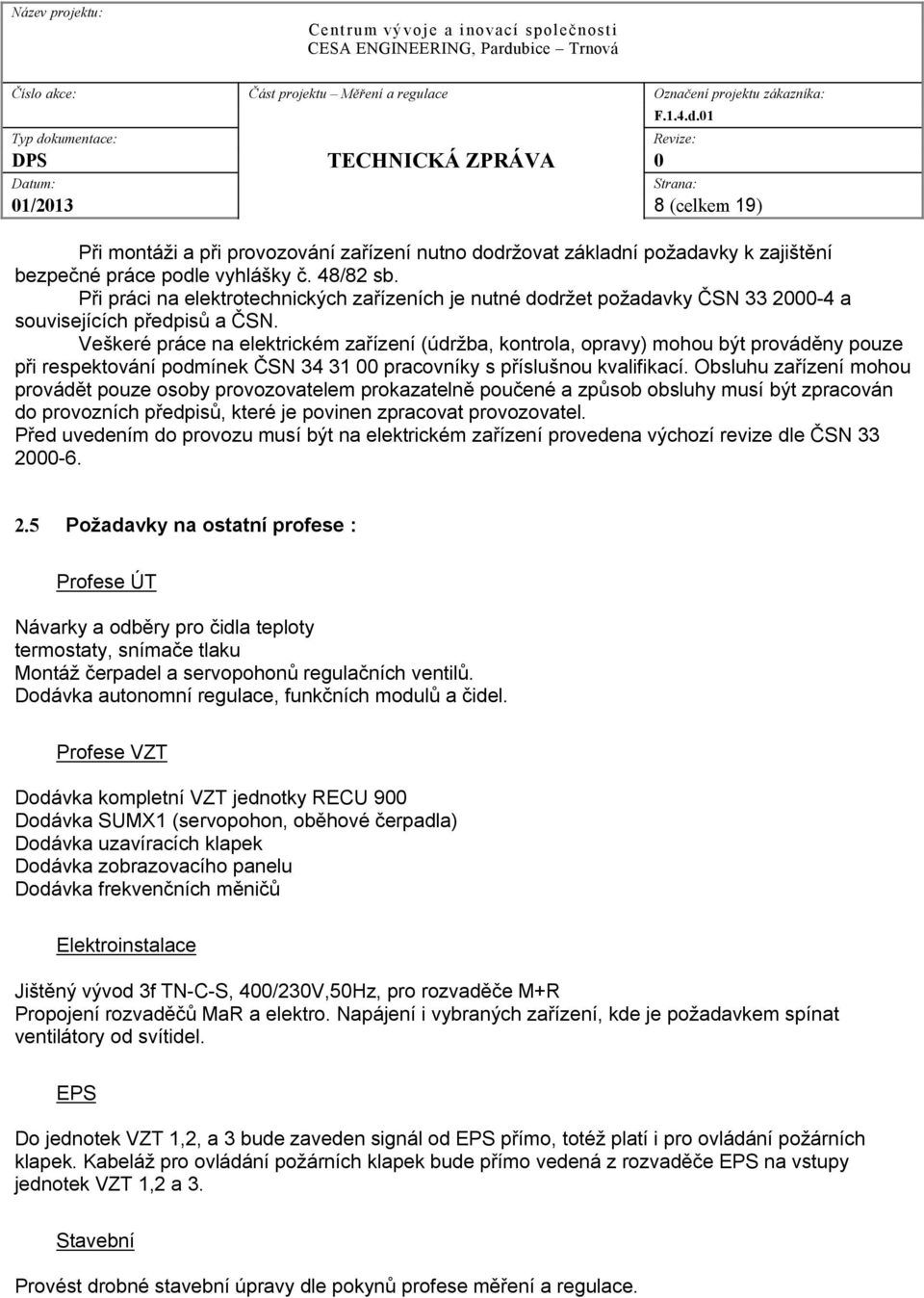

9 1/213 8 (celkem 19) Při montáži a při provozování zařízení nutno dodržovat základní požadavky k zajištění bezpečné práce podle vyhlášky č. 48/82 sb. Při práci na elektrotechnických zařízeních je nutné dodržet požadavky ČSN a souvisejících předpisů a ČSN. Veškeré práce na elektrickém zařízení (údržba, kontrola, opravy) mohou být prováděny pouze při respektování podmínek ČSN pracovníky s příslušnou kvalifikací. Obsluhu zařízení mohou provádět pouze osoby provozovatelem prokazatelně poučené a způsob obsluhy musí být zpracován do provozních předpisů, které je povinen zpracovat provozovatel. Před uvedením do provozu musí být na elektrickém zařízení provedena výchozí revize dle ČSN Požadavky na ostatní profese : Profese ÚT Návarky a odběry pro čidla teploty termostaty, snímače tlaku Montáž čerpadel a servopohonů regulačních ventilů. Dodávka autonomní regulace, funkčních modulů a čidel. Profese VZT Dodávka kompletní VZT jednotky RECU 9 Dodávka SUMX1 (servopohon, oběhové čerpadla) Dodávka uzavíracích klapek Dodávka zobrazovacího panelu Dodávka frekvenčních měničů Elektroinstalace Jištěný vývod 3f TN-C-S, 4/23V,5Hz, pro rozvaděče M+R Propojení rozvaděčů MaR a elektro. Napájení i vybraných zařízení, kde je požadavkem spínat ventilátory od svítidel. EPS Do jednotek VZT 1,2, a 3 bude zaveden signál od EPS přímo, totéž platí i pro ovládání požárních klapek. Kabeláž pro ovládání požárních klapek bude přímo vedená z rozvaděče EPS na vstupy jednotek VZT 1,2 a 3. Stavební Provést drobné stavební úpravy dle pokynů profese měření a regulace.

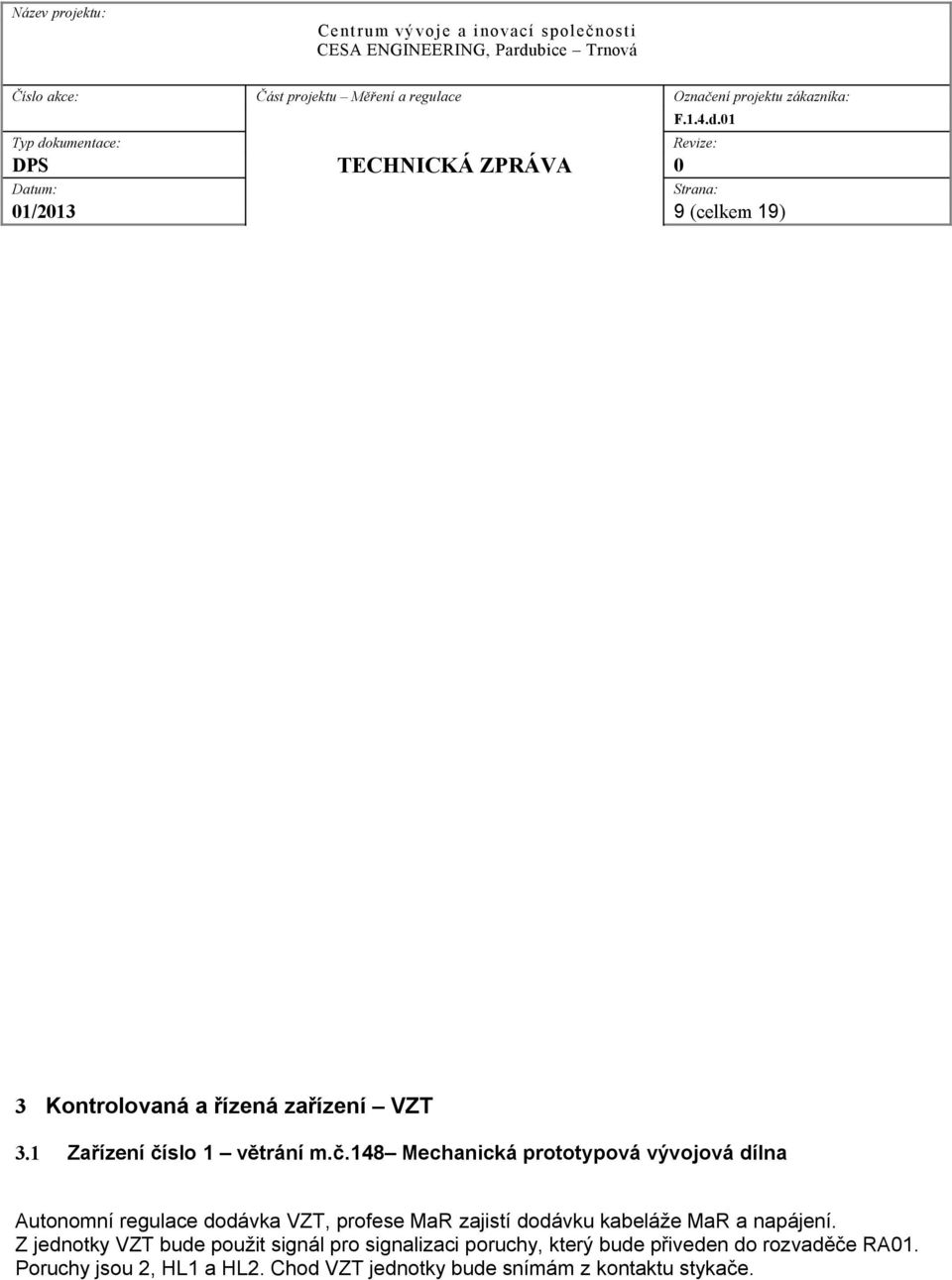

10 1/213 9 (celkem 19) 3 Kontrolovaná a řízená zařízení VZT 3.1 Zařízení číslo 1 větrání m.č.148 Mechanická prototypová vývojová dílna Autonomní regulace dodávka VZT, profese MaR zajistí dodávku kabeláže MaR a napájení. Z jednotky VZT bude použit signál pro signalizaci poruchy, který bude přiveden do rozvaděče RA1. Poruchy jsou 2, HL1 a HL2. Chod VZT jednotky bude snímám z kontaktu stykače.

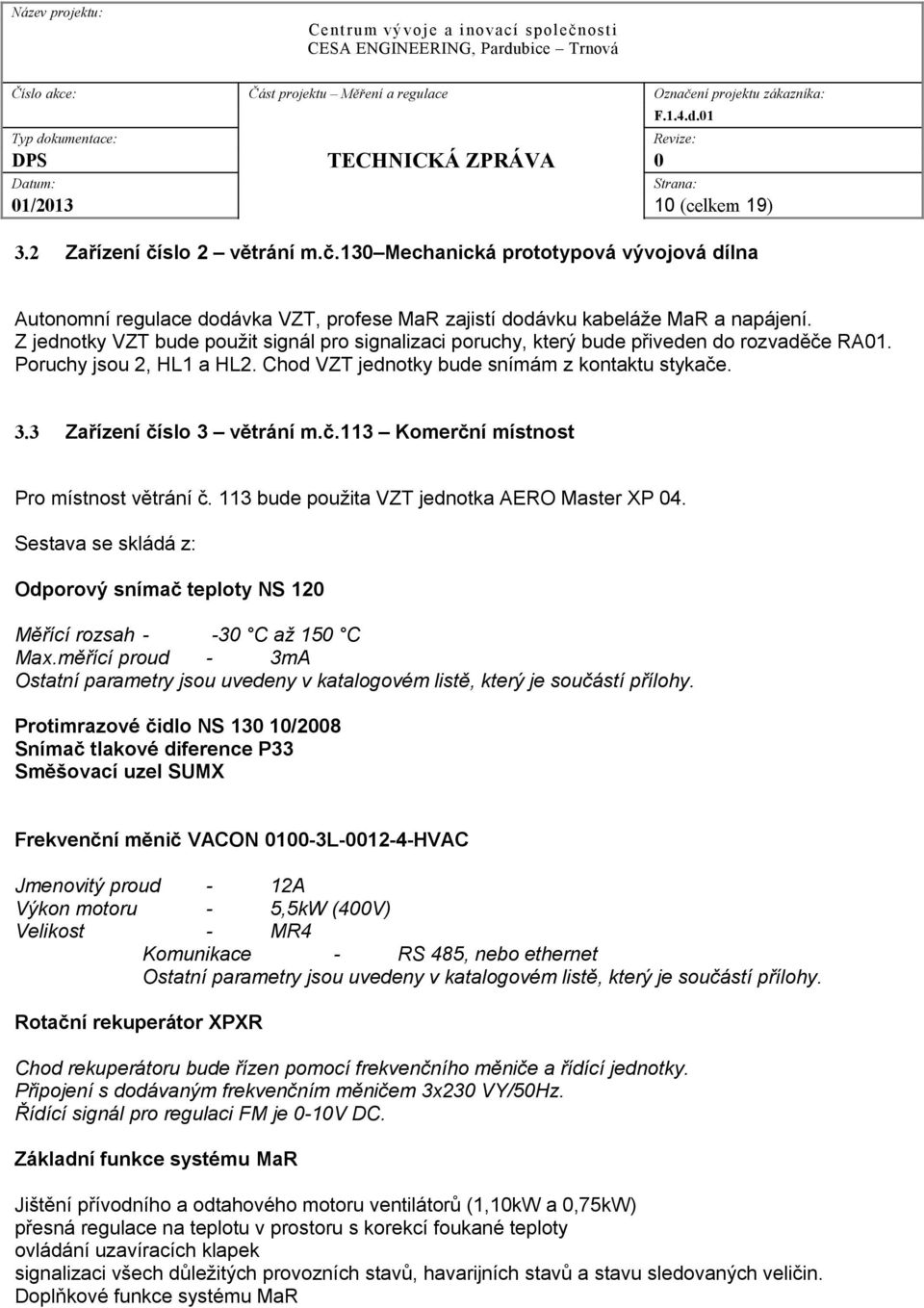

11 1/213 1 (celkem 19) 3.2 Zařízení číslo 2 větrání m.č.13 Mechanická prototypová vývojová dílna Autonomní regulace dodávka VZT, profese MaR zajistí dodávku kabeláže MaR a napájení. Z jednotky VZT bude použit signál pro signalizaci poruchy, který bude přiveden do rozvaděče RA1. Poruchy jsou 2, HL1 a HL2. Chod VZT jednotky bude snímám z kontaktu stykače. 3.3 Zařízení číslo 3 větrání m.č.113 Komerční místnost Pro místnost větrání č. 113 bude použita VZT jednotka AERO Master XP 4. Sestava se skládá z: Odporový snímač teploty NS 12 Měřící rozsah - -3 C až 15 C Max.měřící proud - 3mA Ostatní parametry jsou uvedeny v katalogovém listě, který je součástí přílohy. Protimrazové čidlo NS 13 1/28 Snímač tlakové diference P33 Směšovací uzel SUMX Frekvenční měnič VACON 1-3L-12-4-HVAC Jmenovitý proud - 12A Výkon motoru - 5,5kW (4V) Velikost - MR4 Komunikace - RS 485, nebo ethernet Ostatní parametry jsou uvedeny v katalogovém listě, který je součástí přílohy. Rotační rekuperátor XPXR Chod rekuperátoru bude řízen pomocí frekvenčního měniče a řídící jednotky. Připojení s dodávaným frekvenčním měničem 3x23 VY/5Hz. Řídící signál pro regulaci FM je -1V DC. Základní funkce systému MaR Jištění přívodního a odtahového motoru ventilátorů (1,1kW a,75kw) přesná regulace na teplotu v prostoru s korekcí foukané teploty ovládání uzavíracích klapek signalizaci všech důležitých provozních stavů, havarijních stavů a stavu sledovaných veličin. Doplňkové funkce systému MaR

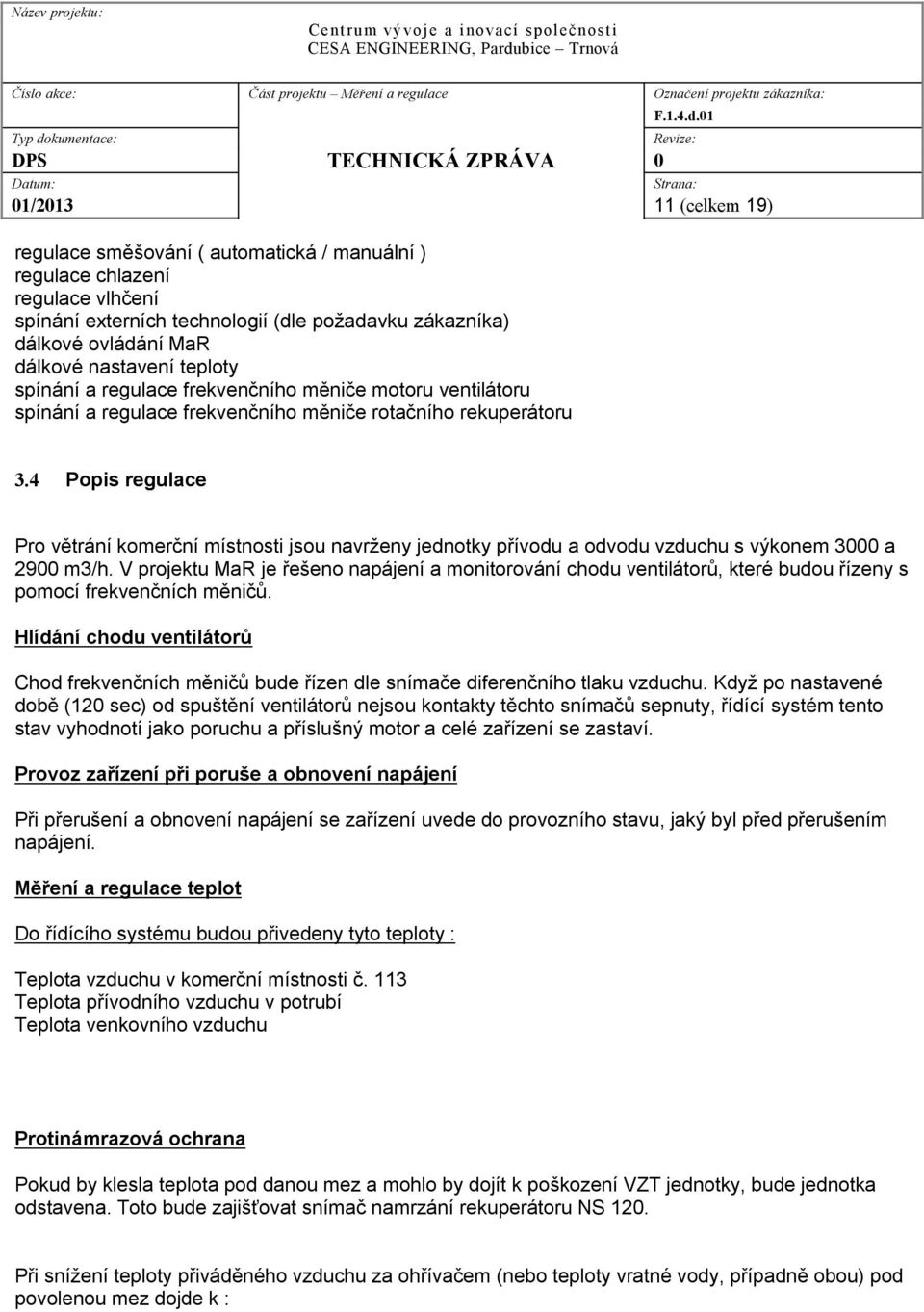

12 1/ (celkem 19) regulace směšování ( automatická / manuální ) regulace chlazení regulace vlhčení spínání externích technologií (dle požadavku zákazníka) dálkové ovládání MaR dálkové nastavení teploty spínání a regulace frekvenčního měniče motoru ventilátoru spínání a regulace frekvenčního měniče rotačního rekuperátoru 3.4 Popis regulace Pro větrání komerční místnosti jsou navrženy jednotky přívodu a odvodu vzduchu s výkonem 3 a 29 m3/h. V projektu MaR je řešeno napájení a monitorování chodu ventilátorů, které budou řízeny s pomocí frekvenčních měničů. Hlídání chodu ventilátorů Chod frekvenčních měničů bude řízen dle snímače diferenčního tlaku vzduchu. Když po nastavené době (12 sec) od spuštění ventilátorů nejsou kontakty těchto snímačů sepnuty, řídící systém tento stav vyhodnotí jako poruchu a příslušný motor a celé zařízení se zastaví. Provoz zařízení při poruše a obnovení napájení Při přerušení a obnovení napájení se zařízení uvede do provozního stavu, jaký byl před přerušením napájení. Měření a regulace teplot Do řídícího systému budou přivedeny tyto teploty : Teplota vzduchu v komerční místnosti č. 113 Teplota přívodního vzduchu v potrubí Teplota venkovního vzduchu Protinámrazová ochrana Pokud by klesla teplota pod danou mez a mohlo by dojít k poškození VZT jednotky, bude jednotka odstavena. Toto bude zajišťovat snímač namrzání rekuperátoru NS 12. Při snížení teploty přiváděného vzduchu za ohřívačem (nebo teploty vratné vody, případně obou) pod povolenou mez dojde k :

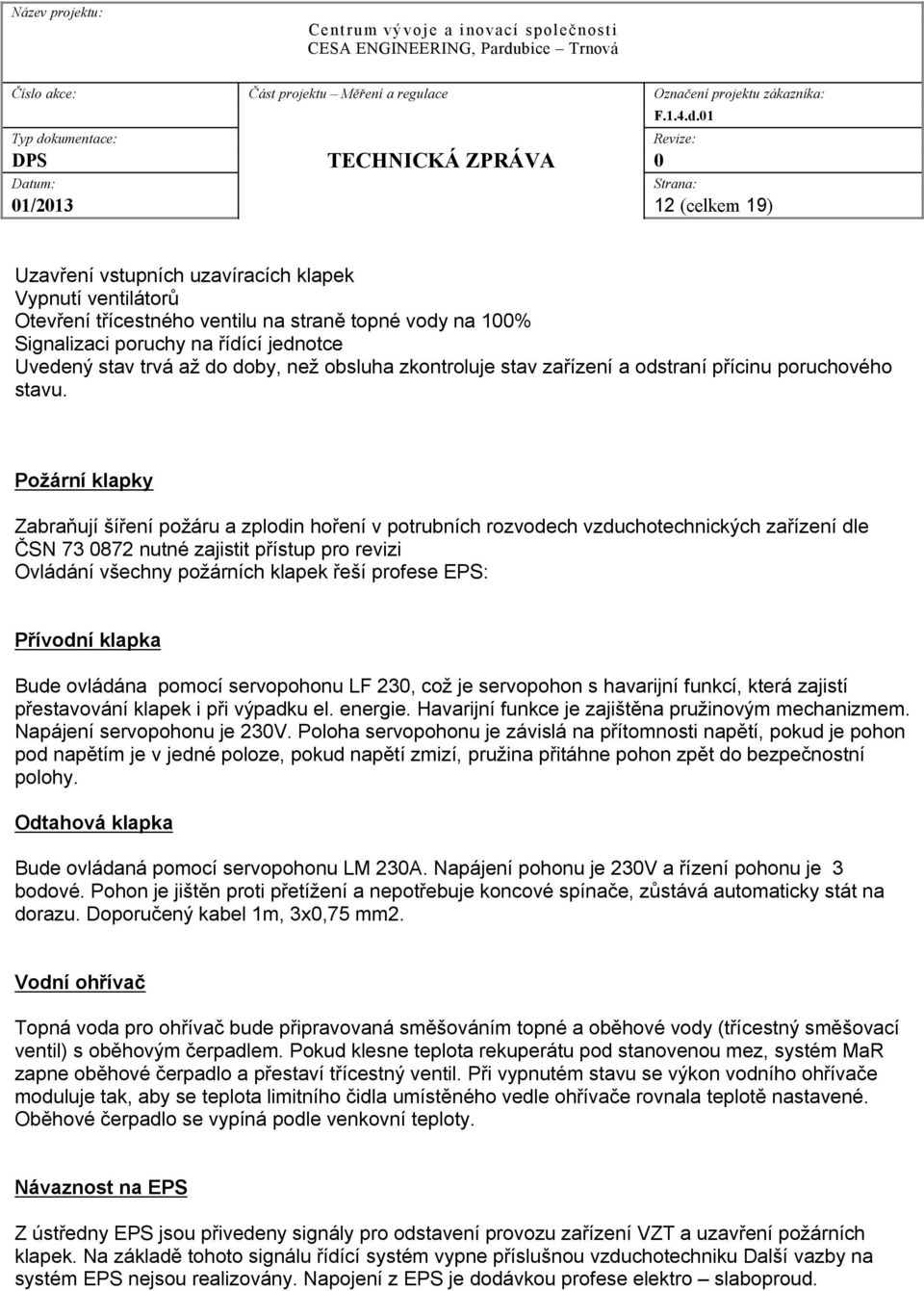

13 1/ (celkem 19) Uzavření vstupních uzavíracích klapek Vypnutí ventilátorů Otevření třícestného ventilu na straně topné vody na 1% Signalizaci poruchy na řídící jednotce Uvedený stav trvá až do doby, než obsluha zkontroluje stav zařízení a odstraní přícinu poruchového stavu. Požární klapky Zabraňují šíření požáru a zplodin hoření v potrubních rozvodech vzduchotechnických zařízení dle ČSN nutné zajistit přístup pro revizi Ovládání všechny požárních klapek řeší profese EPS: Přívodní klapka Bude ovládána pomocí servopohonu LF 23, což je servopohon s havarijní funkcí, která zajistí přestavování klapek i při výpadku el. energie. Havarijní funkce je zajištěna pružinovým mechanizmem. Napájení servopohonu je 23V. Poloha servopohonu je závislá na přítomnosti napětí, pokud je pohon pod napětím je v jedné poloze, pokud napětí zmizí, pružina přitáhne pohon zpět do bezpečnostní polohy. Odtahová klapka Bude ovládaná pomocí servopohonu LM 23A. Napájení pohonu je 23V a řízení pohonu je 3 bodové. Pohon je jištěn proti přetížení a nepotřebuje koncové spínače, zůstává automaticky stát na dorazu. Doporučený kabel 1m, 3x,75 mm2. Vodní ohřívač Topná voda pro ohřívač bude připravovaná směšováním topné a oběhové vody (třícestný směšovací ventil) s oběhovým čerpadlem. Pokud klesne teplota rekuperátu pod stanovenou mez, systém MaR zapne oběhové čerpadlo a přestaví třícestný ventil. Při vypnutém stavu se výkon vodního ohřívače moduluje tak, aby se teplota limitního čidla umístěného vedle ohřívače rovnala teplotě nastavené. Oběhové čerpadlo se vypíná podle venkovní teploty. Návaznost na EPS Z ústředny EPS jsou přivedeny signály pro odstavení provozu zařízení VZT a uzavření požárních klapek. Na základě tohoto signálu řídící systém vypne příslušnou vzduchotechniku Další vazby na systém EPS nejsou realizovány. Napojení z EPS je dodávkou profese elektro slaboproud.

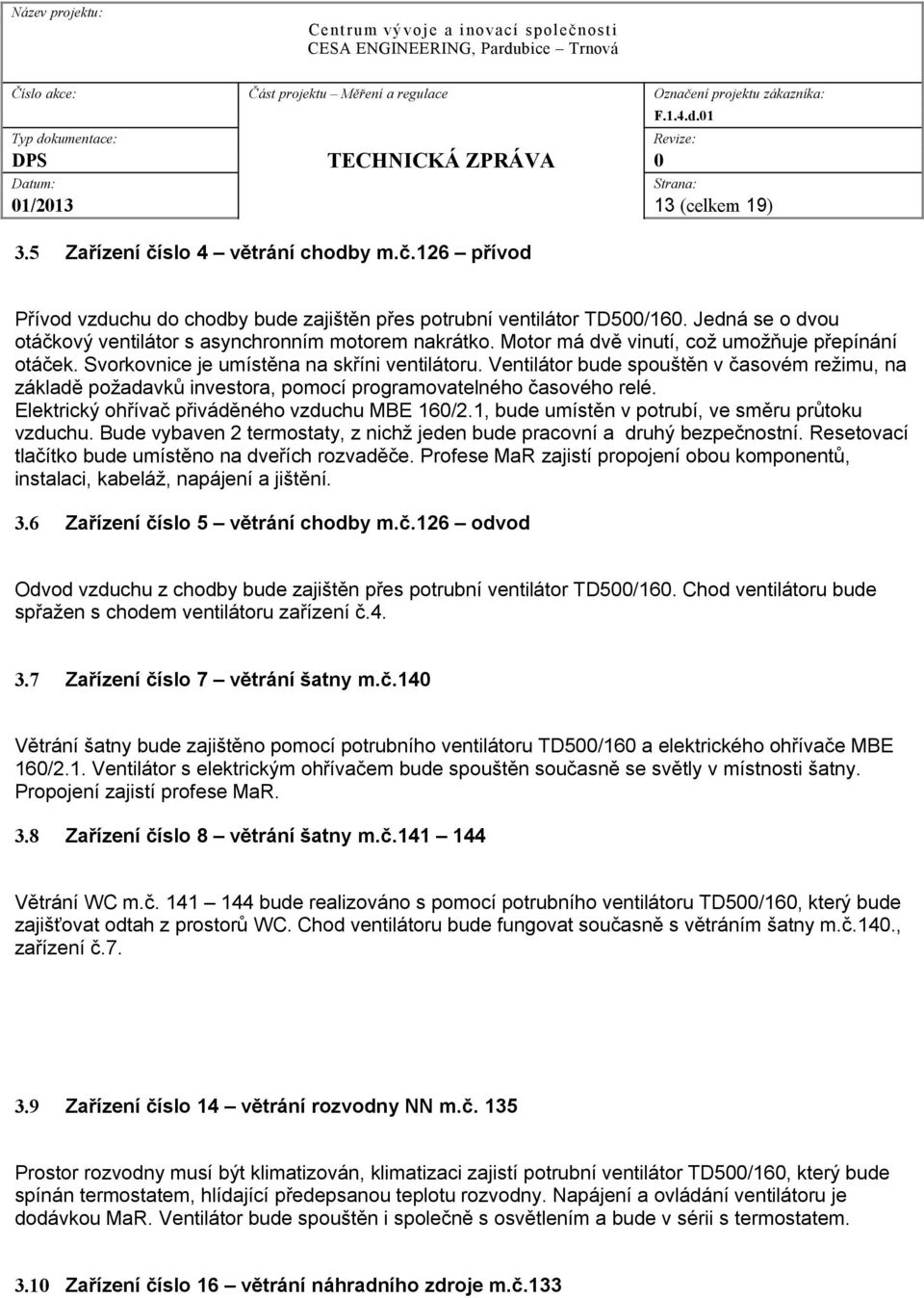

14 1/ (celkem 19) 3.5 Zařízení číslo 4 větrání chodby m.č.126 přívod Přívod vzduchu do chodby bude zajištěn přes potrubní ventilátor TD5/16. Jedná se o dvou otáčkový ventilátor s asynchronním motorem nakrátko. Motor má dvě vinutí, což umožňuje přepínání otáček. Svorkovnice je umístěna na skříni ventilátoru. Ventilátor bude spouštěn v časovém režimu, na základě požadavků investora, pomocí programovatelného časového relé. Elektrický ohřívač přiváděného vzduchu MBE 16/2.1, bude umístěn v potrubí, ve směru průtoku vzduchu. Bude vybaven 2 termostaty, z nichž jeden bude pracovní a druhý bezpečnostní. Resetovací tlačítko bude umístěno na dveřích rozvaděče. Profese MaR zajistí propojení obou komponentů, instalaci, kabeláž, napájení a jištění. 3.6 Zařízení číslo 5 větrání chodby m.č.126 odvod Odvod vzduchu z chodby bude zajištěn přes potrubní ventilátor TD5/16. Chod ventilátoru bude spřažen s chodem ventilátoru zařízení č Zařízení číslo 7 větrání šatny m.č.14 Větrání šatny bude zajištěno pomocí potrubního ventilátoru TD5/16 a elektrického ohřívače MBE 16/2.1. Ventilátor s elektrickým ohřívačem bude spouštěn současně se světly v místnosti šatny. Propojení zajistí profese MaR. 3.8 Zařízení číslo 8 větrání šatny m.č Větrání WC m.č bude realizováno s pomocí potrubního ventilátoru TD5/16, který bude zajišťovat odtah z prostorů WC. Chod ventilátoru bude fungovat současně s větráním šatny m.č.14., zařízení č Zařízení číslo 14 větrání rozvodny NN m.č. 135 Prostor rozvodny musí být klimatizován, klimatizaci zajistí potrubní ventilátor TD5/16, který bude spínán termostatem, hlídající předepsanou teplotu rozvodny. Napájení a ovládání ventilátoru je dodávkou MaR. Ventilátor bude spouštěn i společně s osvětlením a bude v sérii s termostatem. 3.1 Zařízení číslo 16 větrání náhradního zdroje m.č.133

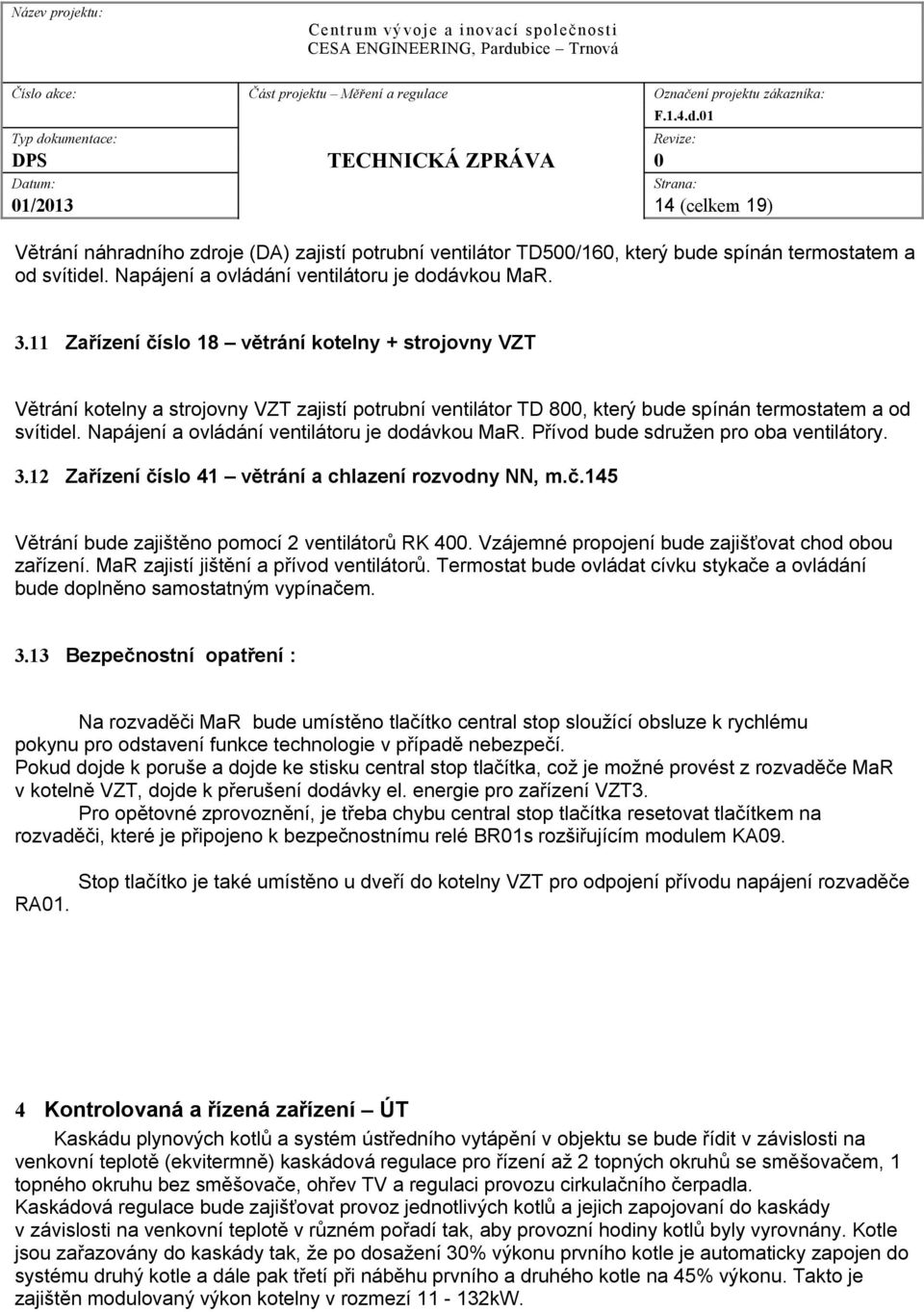

15 1/ (celkem 19) Větrání náhradního zdroje (DA) zajistí potrubní ventilátor TD5/16, který bude spínán termostatem a od svítidel. Napájení a ovládání ventilátoru je dodávkou MaR Zařízení číslo 18 větrání kotelny + strojovny VZT Větrání kotelny a strojovny VZT zajistí potrubní ventilátor TD 8, který bude spínán termostatem a od svítidel. Napájení a ovládání ventilátoru je dodávkou MaR. Přívod bude sdružen pro oba ventilátory Zařízení číslo 41 větrání a chlazení rozvodny NN, m.č.145 Větrání bude zajištěno pomocí 2 ventilátorů RK 4. Vzájemné propojení bude zajišťovat chod obou zařízení. MaR zajistí jištění a přívod ventilátorů. Termostat bude ovládat cívku stykače a ovládání bude doplněno samostatným vypínačem Bezpečnostní opatření : Na rozvaděči MaR bude umístěno tlačítko central stop sloužící obsluze k rychlému pokynu pro odstavení funkce technologie v případě nebezpečí. Pokud dojde k poruše a dojde ke stisku central stop tlačítka, což je možné provést z rozvaděče MaR v kotelně VZT, dojde k přerušení dodávky el. energie pro zařízení VZT3. Pro opětovné zprovoznění, je třeba chybu central stop tlačítka resetovat tlačítkem na rozvaděči, které je připojeno k bezpečnostnímu relé BR1s rozšiřujícím modulem KA9. RA1. Stop tlačítko je také umístěno u dveří do kotelny VZT pro odpojení přívodu napájení rozvaděče 4 Kontrolovaná a řízená zařízení ÚT Kaskádu plynových kotlů a systém ústředního vytápění v objektu se bude řídit v závislosti na venkovní teplotě (ekvitermně) kaskádová regulace pro řízení až 2 topných okruhů se směšovačem, 1 topného okruhu bez směšovače, ohřev TV a regulaci provozu cirkulačního čerpadla. Kaskádová regulace bude zajišťovat provoz jednotlivých kotlů a jejich zapojovaní do kaskády v závislosti na venkovní teplotě v různém pořadí tak, aby provozní hodiny kotlů byly vyrovnány. Kotle jsou zařazovány do kaskády tak, že po dosažení 3% výkonu prvního kotle je automaticky zapojen do systému druhý kotle a dále pak třetí při náběhu prvního a druhého kotle na 45% výkonu. Takto je zajištěn modulovaný výkon kotelny v rozmezí kW.

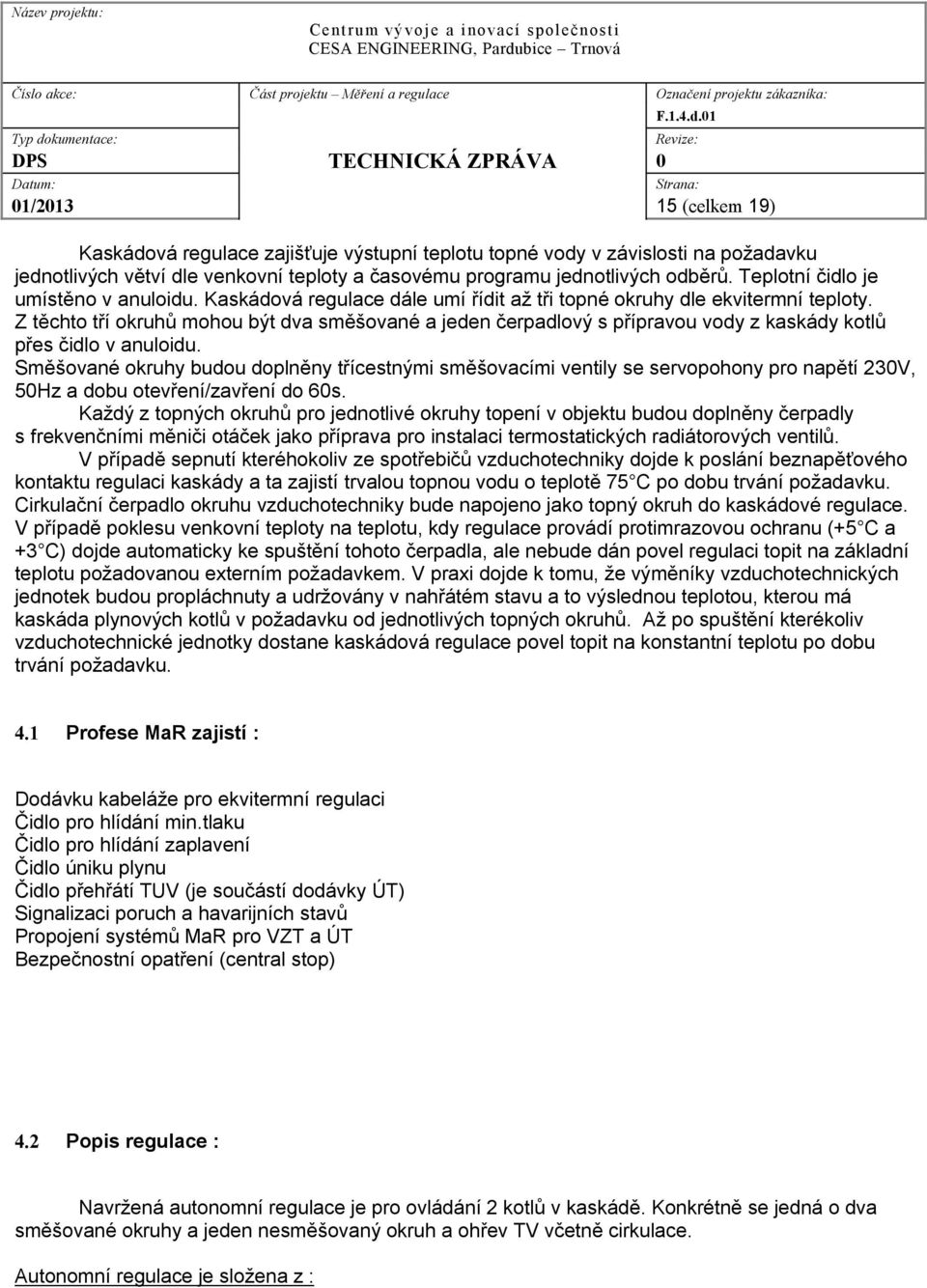

16 1/ (celkem 19) Kaskádová regulace zajišťuje výstupní teplotu topné vody v závislosti na požadavku jednotlivých větví dle venkovní teploty a časovému programu jednotlivých odběrů. Teplotní čidlo je umístěno v anuloidu. Kaskádová regulace dále umí řídit až tři topné okruhy dle ekvitermní teploty. Z těchto tří okruhů mohou být dva směšované a jeden čerpadlový s přípravou vody z kaskády kotlů přes čidlo v anuloidu. Směšované okruhy budou doplněny třícestnými směšovacími ventily se servopohony pro napětí 23V, 5Hz a dobu otevření/zavření do 6s. Každý z topných okruhů pro jednotlivé okruhy topení v objektu budou doplněny čerpadly s frekvenčními měniči otáček jako příprava pro instalaci termostatických radiátorových ventilů. V případě sepnutí kteréhokoliv ze spotřebičů vzduchotechniky dojde k poslání beznapěťového kontaktu regulaci kaskády a ta zajistí trvalou topnou vodu o teplotě 75 C po dobu trvání požadavku. Cirkulační čerpadlo okruhu vzduchotechniky bude napojeno jako topný okruh do kaskádové regulace. V případě poklesu venkovní teploty na teplotu, kdy regulace provádí protimrazovou ochranu (+5 C a +3 C) dojde automaticky ke spuštění tohoto čerpadla, ale nebude dán povel regulaci topit na základní teplotu požadovanou externím požadavkem. V praxi dojde k tomu, že výměníky vzduchotechnických jednotek budou propláchnuty a udržovány v nahřátém stavu a to výslednou teplotou, kterou má kaskáda plynových kotlů v požadavku od jednotlivých topných okruhů. Až po spuštění kterékoliv vzduchotechnické jednotky dostane kaskádová regulace povel topit na konstantní teplotu po dobu trvání požadavku. 4.1 Profese MaR zajistí : Dodávku kabeláže pro ekvitermní regulaci Čidlo pro hlídání min.tlaku Čidlo pro hlídání zaplavení Čidlo úniku plynu Čidlo přehřátí TUV (je součástí dodávky ÚT) Signalizaci poruch a havarijních stavů Propojení systémů MaR pro VZT a ÚT Bezpečnostní opatření (central stop) 4.2 Popis regulace : Navržená autonomní regulace je pro ovládání 2 kotlů v kaskádě. Konkrétně se jedná o dva směšované okruhy a jeden nesměšovaný okruh a ohřev TV včetně cirkulace. Autonomní regulace je složena z :

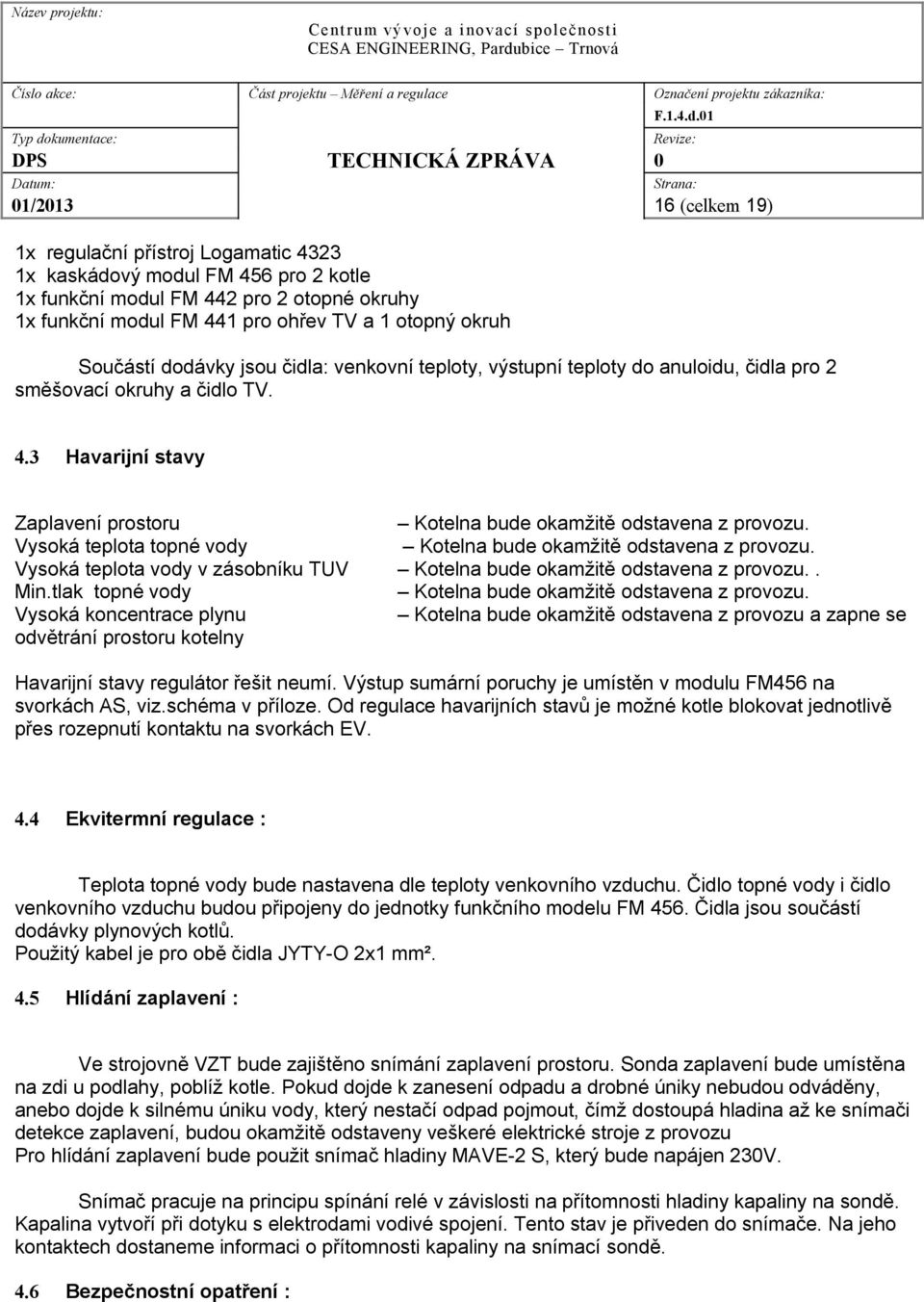

17 1/ (celkem 19) 1x regulační přístroj Logamatic x kaskádový modul FM 456 pro 2 kotle 1x funkční modul FM 442 pro 2 otopné okruhy 1x funkční modul FM 441 pro ohřev TV a 1 otopný okruh Součástí dodávky jsou čidla: venkovní teploty, výstupní teploty do anuloidu, čidla pro 2 směšovací okruhy a čidlo TV. 4.3 Havarijní stavy Zaplavení prostoru Kotelna bude okamžitě odstavena z provozu. Vysoká teplota topné vody Kotelna bude okamžitě odstavena z provozu. Vysoká teplota vody v zásobníku TUV Kotelna bude okamžitě odstavena z provozu.. Min.tlak topné vody Kotelna bude okamžitě odstavena z provozu. Vysoká koncentrace plynu Kotelna bude okamžitě odstavena z provozu a zapne se odvětrání prostoru kotelny Havarijní stavy regulátor řešit neumí. Výstup sumární poruchy je umístěn v modulu FM456 na svorkách AS, viz.schéma v příloze. Od regulace havarijních stavů je možné kotle blokovat jednotlivě přes rozepnutí kontaktu na svorkách EV. 4.4 Ekvitermní regulace : Teplota topné vody bude nastavena dle teploty venkovního vzduchu. Čidlo topné vody i čidlo venkovního vzduchu budou připojeny do jednotky funkčního modelu FM 456. Čidla jsou součástí dodávky plynových kotlů. Použitý kabel je pro obě čidla JYTY-O 2x1 mm². 4.5 Hlídání zaplavení : Ve strojovně VZT bude zajištěno snímání zaplavení prostoru. Sonda zaplavení bude umístěna na zdi u podlahy, poblíž kotle. Pokud dojde k zanesení odpadu a drobné úniky nebudou odváděny, anebo dojde k silnému úniku vody, který nestačí odpad pojmout, čímž dostoupá hladina až ke snímači detekce zaplavení, budou okamžitě odstaveny veškeré elektrické stroje z provozu Pro hlídání zaplavení bude použit snímač hladiny MAVE-2 S, který bude napájen 23V. Snímač pracuje na principu spínání relé v závislosti na přítomnosti hladiny kapaliny na sondě. Kapalina vytvoří při dotyku s elektrodami vodivé spojení. Tento stav je přiveden do snímače. Na jeho kontaktech dostaneme informaci o přítomnosti kapaliny na snímací sondě. 4.6 Bezpečnostní opatření :

18 1/ (celkem 19) Na rozvaděči MaR bude umístěno tlačítko central stop sloužící obsluze k rychlému pokynu pro odstavení funkce technologie v případě nebezpečí. Pokud dojde k poruše a dojde ke stisku central stop tlačítka, což je možné provést z rozvaděče MaR v kotelně VZT, dojde k přerušení dodávky el. energie pro stykač napájení plynových kotlů Pro opětovné zprovoznění, je třeba chybu central stop tlačítka resetovat tlačítkem na rozvaděči, které je připojeno k bezpečnostnímu relé BR1s rozšiřujícím modulem KA9. kotlů. Stop tlačítko je také umístěno u dveřích do kotelny ÚT pro odpojeni přívodu napájení plynových 4.7 Detektor hořlavých plynů GC2N Detektor GC2N je stacionární elektronický přístroj určený k detekci přítomnosti hořlavých látek ve vzduchu. Každý detektor je samostatná jednotka vyžadující napájení 12V stejnosměrných a jeho výstupem je dvoustavový signál ukazující, zda nastavená koncentrace je, resp. není překročena. Detektor obsahuje dva samostatné výstupy a umožňuje tak hlídat dvě odlišné úrovně koncentrace. Výstupním prvkem je u obou úrovní spínací tranzistor s otevřeným kolektorem. Na desce elektroniky jsou umístěny nastavovací prvky, které umožňují zvolit požadovanou úroveň hlídané koncentrace a ovládají některé vlastnosti detektoru. Uživatel tak může zvolit polaritu výstupního signálu nebo paměťovou funkci pro jeden z výstupů. Detektor rozlišuje 2 stupně signalizace, podle úrovně koncentrace plynu. Stupně se dají nastavit a každý stupeň má samostatný trimr. GC2N je určen pro připevnění pomocí šroubů na určené místo a předpokládají se jeho pravidelné kontroly na místě. Výstup z detektoru bude ovládat cívku relé, které zajistí odstavení plynových kotlů od napájení. Napájení detektoru je 12VDC, ze zdroje NZ23-DIN. Napájení jednotky NZ23 je 23V. Technické parametry jsou obsaženy v katalogovém listu, který je součástí přílohy projektové dokumentace. 4.8 Minimální tlak topné vody Kontrola tlaku topné vody bude řešena přes presostat KPI od firmy Danfos. Tento presostat je vybaven jednopólovým kontaktním systémem SPDT. Kontakt bude zaveden do ŘS a v případě poklesu tlaku, dojde k odpojení napájení el. energie pro řídící systém plynové kaskády.

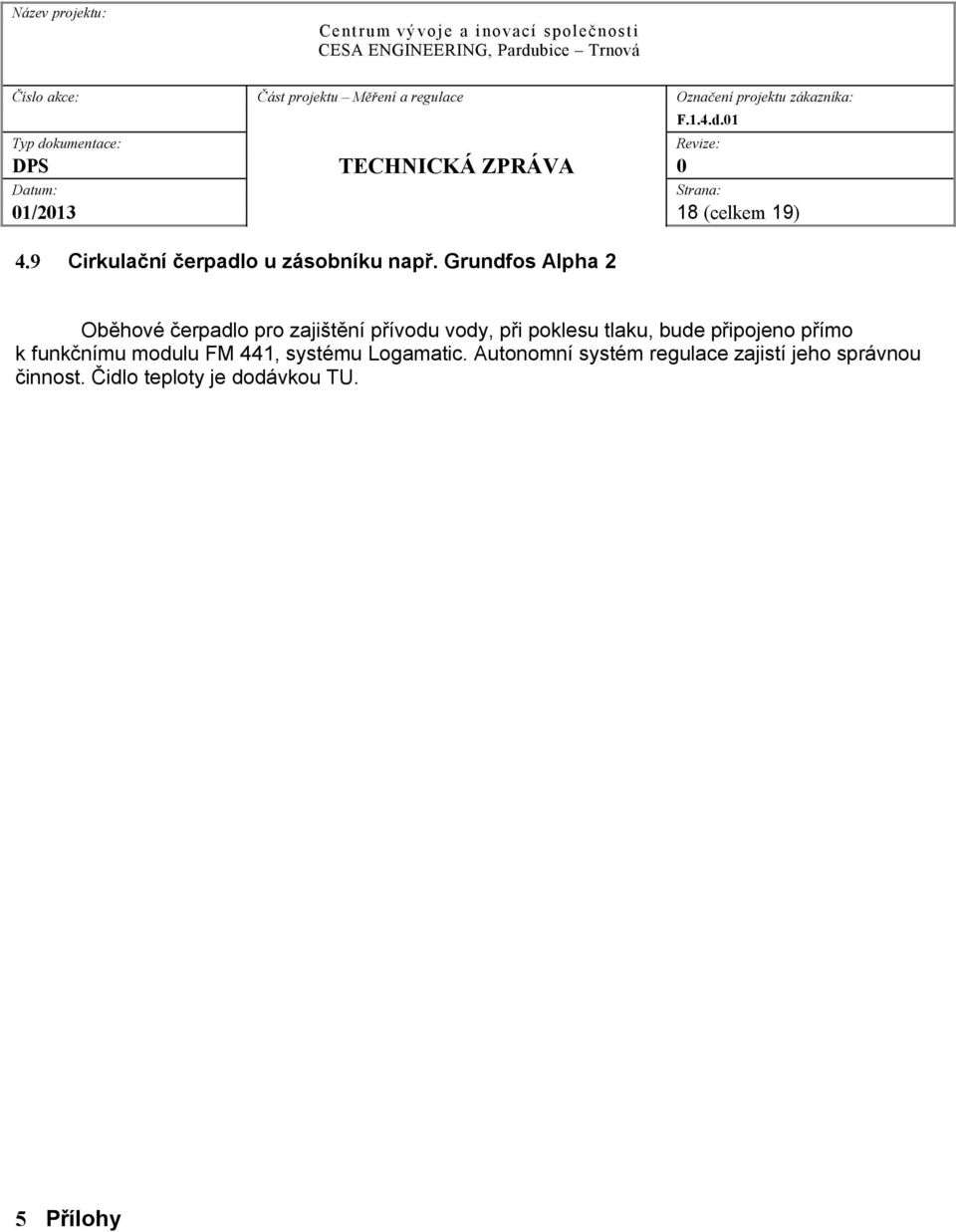

19 1/ (celkem 19) 4.9 Cirkulační čerpadlo u zásobníku např. Grundfos Alpha 2 Oběhové čerpadlo pro zajištění přívodu vody, při poklesu tlaku, bude připojeno přímo k funkčnímu modulu FM 441, systému Logamatic. Autonomní systém regulace zajistí jeho správnou činnost. Čidlo teploty je dodávkou TU. 5 Přílohy

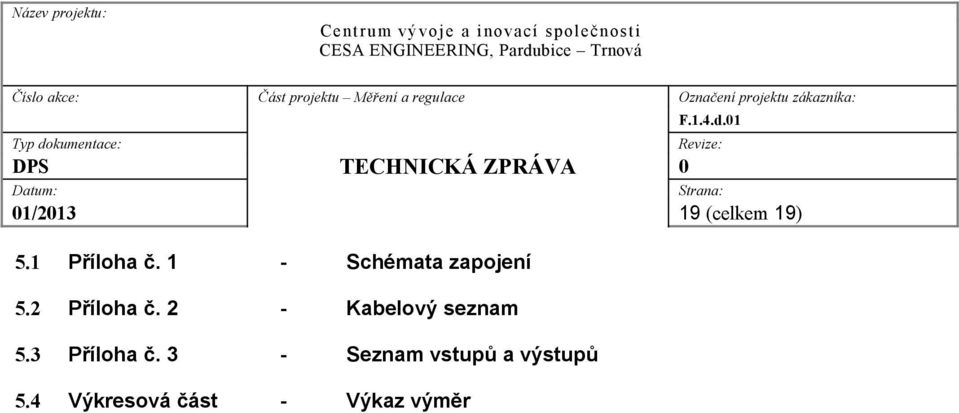

20 1/ (celkem 19) 5.1 Příloha č. 1 - Schémata zapojení 5.2 Příloha č. 2 - Kabelový seznam 5.3 Příloha č. 3 - Seznam vstupů a výstupů 5.4 Výkresová část - Výkaz výměr
