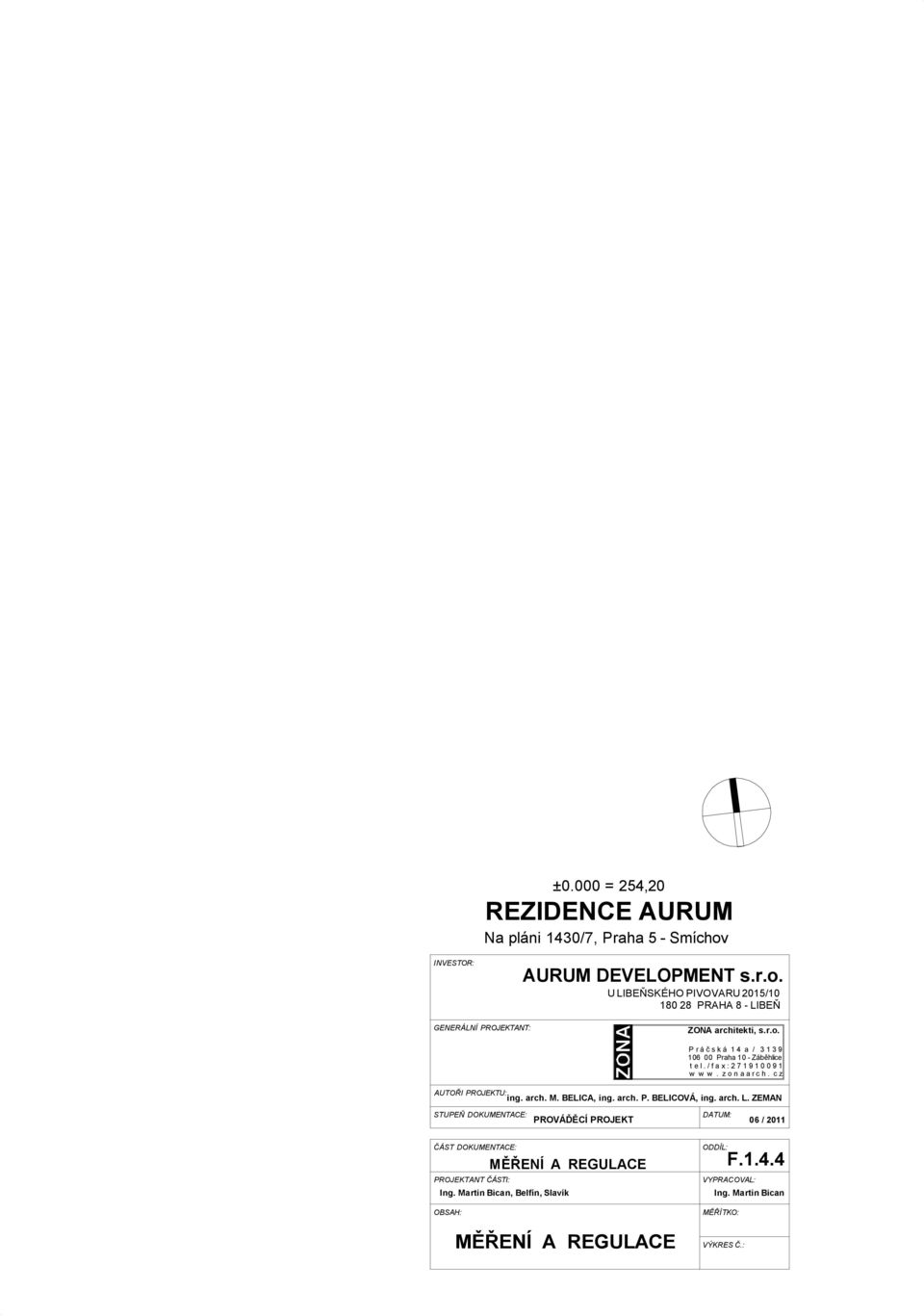

1 ±0.000 = 254,20 REZIDENCE AURUM Na pláni 1430/7, Praha 5 - Smíchov INVESTOR: AURUM DEVELOPMENT s.r.o. U LIBEŇSKÉHO PIVOVARU 2015/ PRAHA 8 - LIBEŇ GENERÁLNÍ PROJEKTANT: ZONA architekti, s.r.o. P r á č s k á 1 4 a / Praha 10 - Záběhlice t e l. / f a x : w w w. z o n a a r c h. c z AUTOŘI PROJEKTU: ing. arch. M. BELICA, ing. arch. P. BELICOVÁ, ing. arch. L. ZEMAN STUPEŇ DOKUMENTACE: PROVÁĎĚCÍ PROJEKT DATUM: 06 / 2011 ČÁST DOKUMENTACE: MĚŘENÍ A REGULACE PROJEKTANT ČÁSTI: Ing. Martin Bican, Belfín, Slavík OBSAH: MĚŘENÍ A REGULACE ODDÍL: F VYPRACOVAL: Ing. Martin Bican MĚŘÍTKO: VÝKRES Č.:

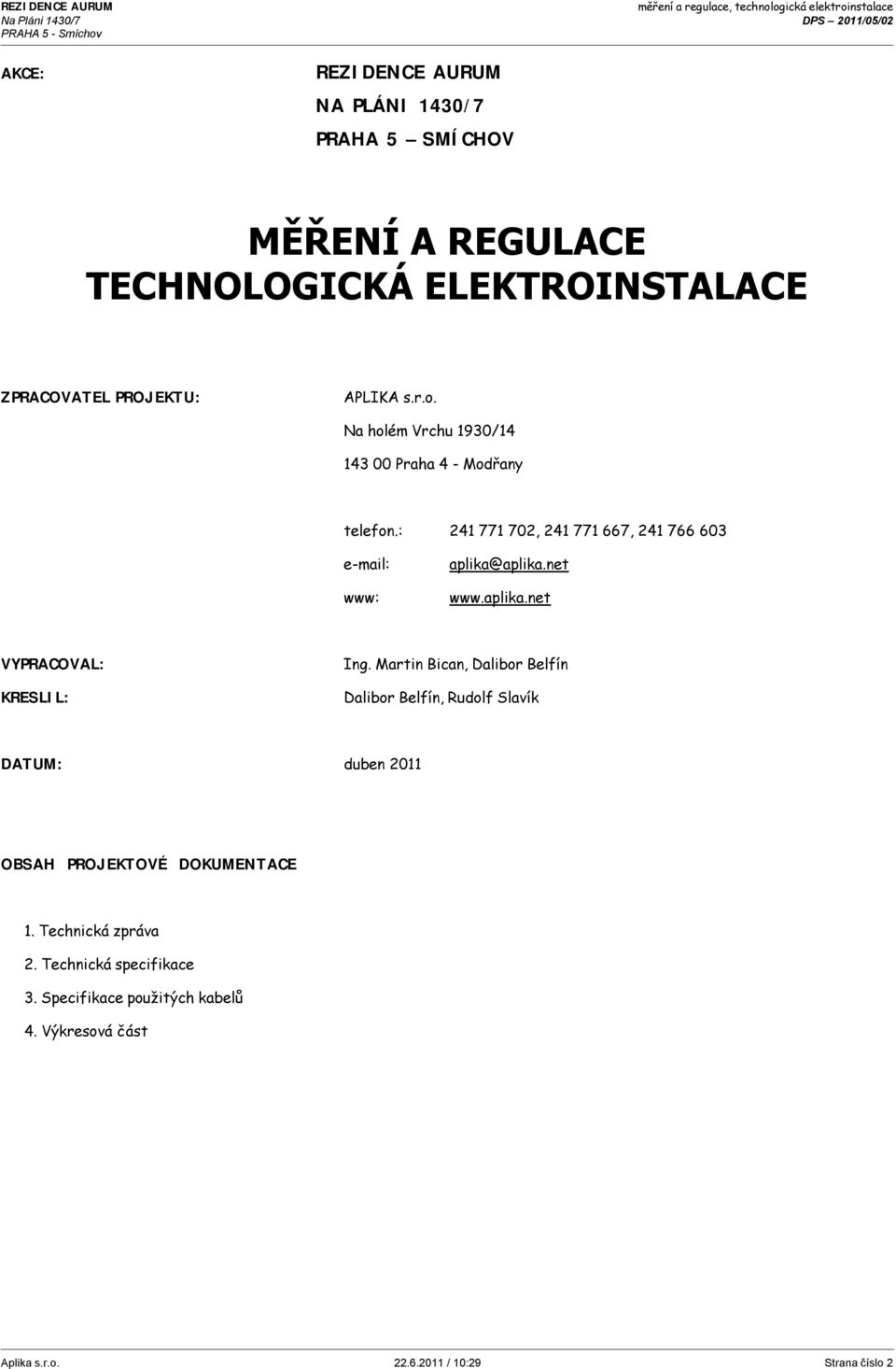

2 AKCE: REZIDENCE AURUM NA PLÁNI 1430/7 PRAHA 5 SMÍCHOV MĚŘENÍ A REGULACE TECHNOLOGICKÁ ELEKTROINSTALACE ZPRACOVATEL PROJEKTU: APLIKA s.r.o. Na holém Vrchu 1930/ Praha 4 - Modřany telefon.: , , www: aplika@aplika.net VYPRACOVAL: KRESLIL: Ing. Martin Bican, Dalibor Belfín Dalibor Belfín, Rudolf Slavík DATUM: duben 2011 OBSAH PROJEKTOVÉ DOKUMENTACE 1. Technická zpráva 2. Technická specifikace 3. Specifikace použitých kabelů 4. Výkresová část Aplika s.r.o / 10:29 Strana číslo 2

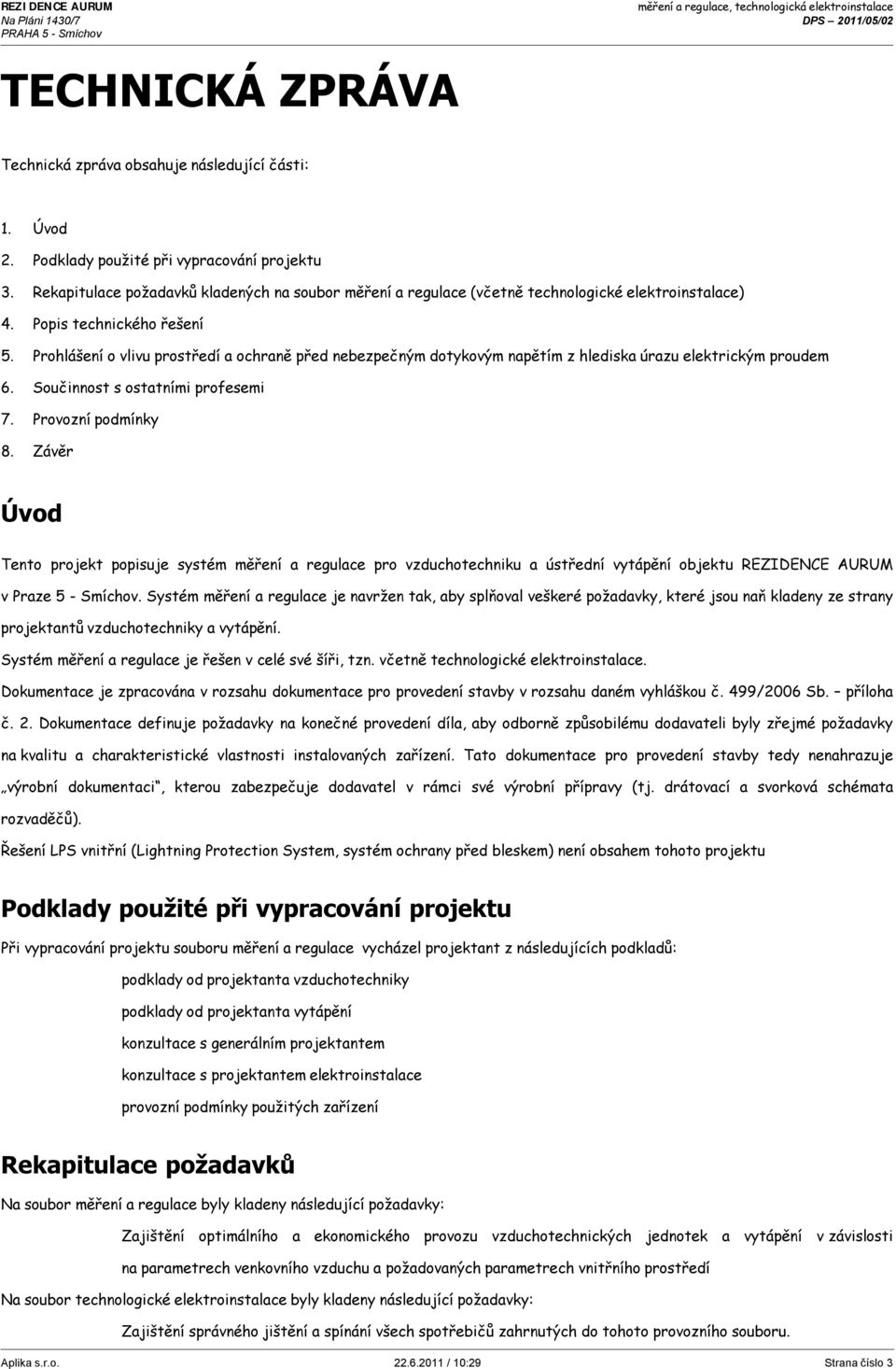

3 TECHNICKÁ ZPRÁVA Technická zpráva obsahuje následující části: 1. Úvod 2. Podklady použité při vypracování projektu 3. Rekapitulace požadavků kladených na soubor měření a regulace (včetně technologické elektroinstalace) 4. Popis technického řešení 5. Prohlášení o vlivu prostředí a ochraně před nebezpečným dotykovým napětím z hlediska úrazu elektrickým proudem 6. Součinnost s ostatními profesemi 7. Provozní podmínky 8. Závěr Úvod Tento projekt popisuje systém měření a regulace pro vzduchotechniku a ústřední vytápění objektu REZIDENCE AURUM v Praze 5 - Smíchov. Systém měření a regulace je navržen tak, aby splňoval veškeré požadavky, které jsou naň kladeny ze strany projektantů vzduchotechniky a vytápění. Systém měření a regulace je řešen v celé své šíři, tzn. včetně technologické elektroinstalace. Dokumentace je zpracována v rozsahu dokumentace pro provedení stavby v rozsahu daném vyhláškou č. 499/2006 Sb. příloha č. 2. Dokumentace definuje požadavky na konečné provedení díla, aby odborně způsobilému dodavateli byly zřejmé požadavky na kvalitu a charakteristické vlastnosti instalovaných zařízení. Tato dokumentace pro provedení stavby tedy nenahrazuje výrobní dokumentaci, kterou zabezpečuje dodavatel v rámci své výrobní přípravy (tj. drátovací a svorková schémata rozvaděčů). Řešení LPS vnitřní (Lightning Protection System, systém ochrany před bleskem) není obsahem tohoto projektu Podklady použité při vypracování projektu Při vypracování projektu souboru měření a regulace vycházel projektant z následujících podkladů: podklady od projektanta vzduchotechniky podklady od projektanta vytápění konzultace s generálním projektantem konzultace s projektantem elektroinstalace provozní podmínky použitých zařízení Rekapitulace požadavků Na soubor měření a regulace byly kladeny následující požadavky: Zajištění optimálního a ekonomického provozu vzduchotechnických jednotek a vytápění v závislosti na parametrech venkovního vzduchu a požadovaných parametrech vnitřního prostředí Na soubor technologické elektroinstalace byly kladeny následující požadavky: Zajištění správného jištění a spínání všech spotřebičů zahrnutých do tohoto provozního souboru. Aplika s.r.o / 10:29 Strana číslo 3

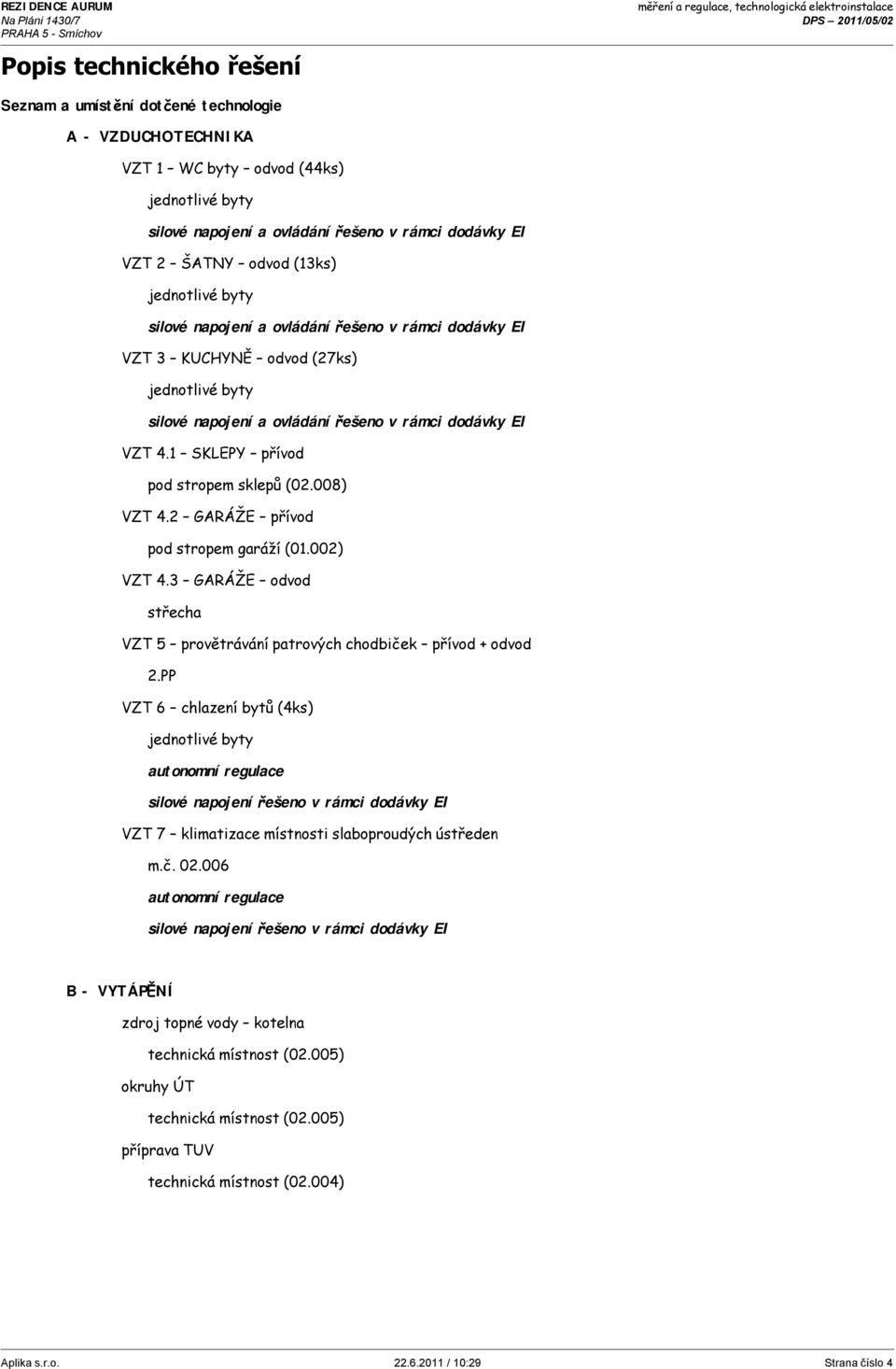

4 Popis technického řešení Seznam a umístění dotčené technologie A - VZDUCHOTECHNIKA VZT 1 WC byty odvod (44ks) jednotlivé byty silové napojení a ovládání řešeno v rámci dodávky EI VZT 2 ŠATNY odvod (13ks) jednotlivé byty silové napojení a ovládání řešeno v rámci dodávky EI VZT 3 KUCHYNĚ odvod (27ks) jednotlivé byty silové napojení a ovládání řešeno v rámci dodávky EI VZT 4.1 SKLEPY přívod pod stropem sklepů (02.008) VZT 4.2 GARÁŽE přívod pod stropem garáží (01.002) VZT 4.3 GARÁŽE odvod střecha VZT 5 provětrávání patrových chodbiček přívod + odvod 2.PP VZT 6 chlazení bytů (4ks) jednotlivé byty autonomní regulace silové napojení řešeno v rámci dodávky EI VZT 7 klimatizace místnosti slaboproudých ústředen m.č autonomní regulace silové napojení řešeno v rámci dodávky EI B - VYTÁPĚNÍ zdroj topné vody kotelna technická místnost (02.005) okruhy ÚT technická místnost (02.005) příprava TUV technická místnost (02.004) Aplika s.r.o / 10:29 Strana číslo 4

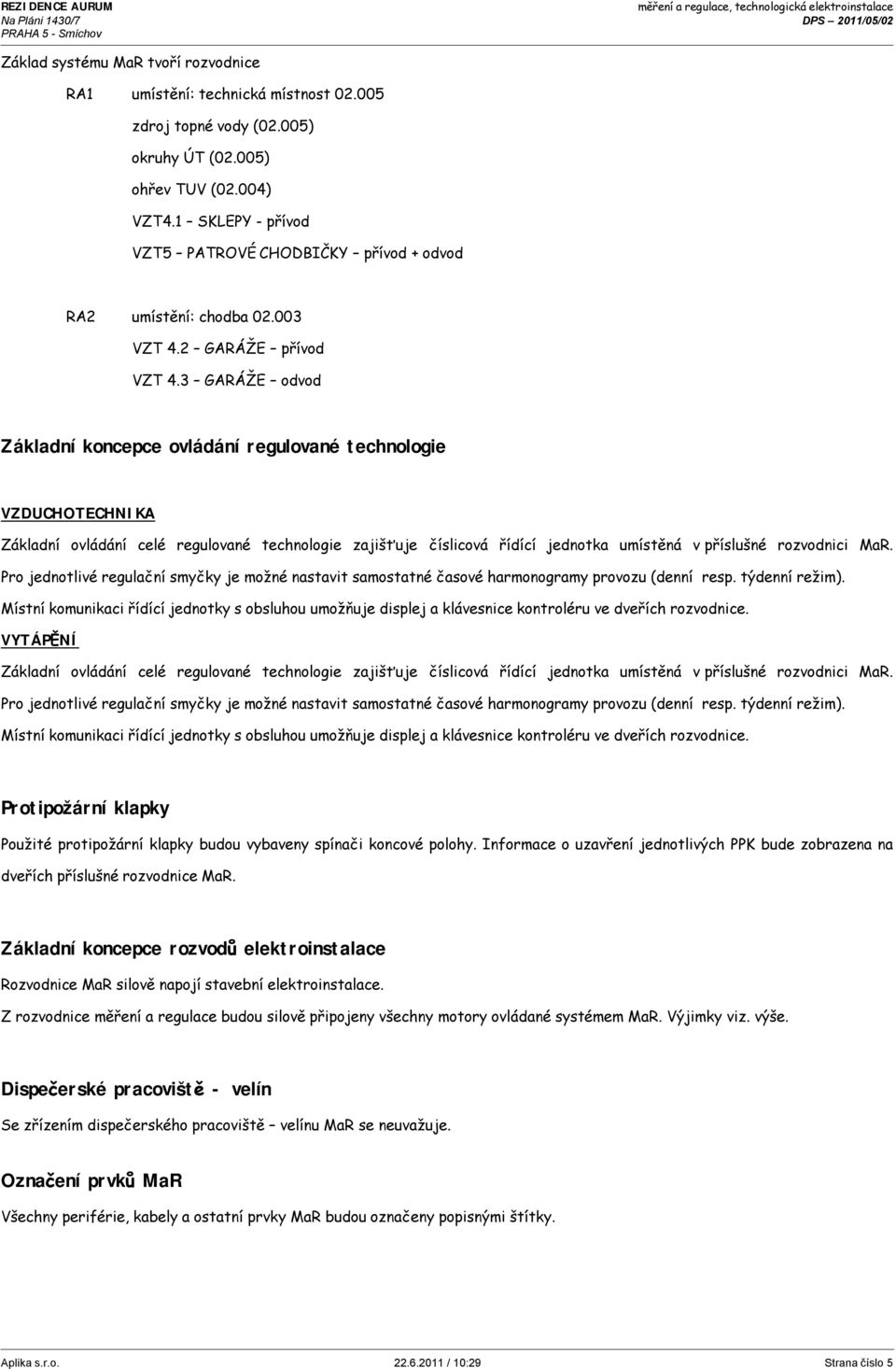

5 Základ systému MaR tvoří rozvodnice RA1 umístění: technická místnost zdroj topné vody (02.005) okruhy ÚT (02.005) ohřev TUV (02.004) VZT4.1 SKLEPY - přívod VZT5 PATROVÉ CHODBIČKY přívod + odvod RA2 umístění: chodba VZT 4.2 GARÁŽE přívod VZT 4.3 GARÁŽE odvod Základní koncepce ovládání regulované technologie VZDUCHOTECHNIKA Základní ovládání celé regulované technologie zajišťuje číslicová řídící jednotka umístěná v příslušné rozvodnici MaR. Pro jednotlivé regulační smyčky je možné nastavit samostatné časové harmonogramy provozu (denní resp. týdenní režim). Místní komunikaci řídící jednotky s obsluhou umožňuje displej a klávesnice kontroléru ve dveřích rozvodnice. VYTÁPĚNÍ Základní ovládání celé regulované technologie zajišťuje číslicová řídící jednotka umístěná v příslušné rozvodnici MaR. Pro jednotlivé regulační smyčky je možné nastavit samostatné časové harmonogramy provozu (denní resp. týdenní režim). Místní komunikaci řídící jednotky s obsluhou umožňuje displej a klávesnice kontroléru ve dveřích rozvodnice. Protipožární klapky Použité protipožární klapky budou vybaveny spínači koncové polohy. Informace o uzavření jednotlivých PPK bude zobrazena na dveřích příslušné rozvodnice MaR. Základní koncepce rozvodů elektroinstalace Rozvodnice MaR silově napojí stavební elektroinstalace. Z rozvodnice měření a regulace budou silově připojeny všechny motory ovládané systémem MaR. Výjimky viz. výše. Dispečerské pracoviště - velín Se zřízením dispečerského pracoviště velínu MaR se neuvažuje. Označení prvků MaR Všechny periférie, kabely a ostatní prvky MaR budou označeny popisnými štítky. Aplika s.r.o / 10:29 Strana číslo 5

6 VZT 4.1 SKLEPY - přívod Toto zařízení slouží pro větrání (teplotně upraveným vzduchem) vnitřního prostoru sklípků objektu. Zařízení je navrženo jako zařízení čerstvovzdušné. Sestava vzduchotechnické jednotky: přívodní část klapková komora filtrační komora vodní ohřívač přívodní ventilátor motor s frekvenčním měničem protipožární klapka včetně koncového spínače Popis funkce: Systém měření a regulace zajišťuje následující funkce regulace teploty vzduchu na výtlaku vzduchotechnické jednotky systém měření a regulace zajišťuje regulaci teploty vzduchu na výtlaku VZT jednotky ovládáním výkonu vodního ohřívače. Výkon ohřívače je řízen kvalitativně použitím trojcestného směšovacího ventilu. V malém okruhu ohřívače je zařazeno oběhové čerpadlo. Oběhové čerpadlo je v chodu vždy při pootevření ventilu ohřívače a vždy při poklesu venkovní teploty pod 5 C (i při odstavené jednotce). ovládání chodu vzduchotechnické jednotky vzduchotechnické zařízení je provozně ovládáno přednastaveným časovým programem. Zařízení je dále v chodu vždy v případě chodu VZT zařízení pro větrání garáží objektu. ochrana motorů proti přehřátí motory ventilátorů vzduchotechnických jednotek mohou být vybaveny termistory případně termokontakty. Systém měření a regulace zajistí vypnutí vzduchotechnické jednotky při překročení maximální povolené teploty ve vinutí motoru. frekvenční měnič frekvenční měnič bude dodán společně s VZT jednotkou a slouží pouze pro nastavení požadovaného výkonu v rámci vzduchového zaregulování. Pro potřeby regulace frekvenční měnič využíván není protimrazová ochrana ohřívače systém MaR zajišťuje protimrazovou ochranu ohřívače vzduchotechnické jednotky. Protimrazová ochrana je zajišťována na straně vzduchu i vody. Teplota vzduchu za ohřívačem je snímána kapilárovým termostatem s kapilárou reagující po celé délce. Kapilára bude "propletena" po celé aktivní ploše výměníku. Rozpínací kontakt termostatu protimrazové ochrany bude jednak signalizován do ŘJ MaR a jednak bude vřazen přímo do ovládacích obvodů přívodního ventilátoru VZT jednotky. Aplika s.r.o / 10:29 Strana číslo 6

7 Teploty vody na výstupu z výměníku je snímána odporovým příložným teploměrem. Vstupní vzduchotechnická klapka je osazena servopohonem s bezpečnostní funkcí (pružina - samočinné uzavření při výpadku elektrické energie). signalizace zanesení filtru systém MaR zajišťuje snímání tlakové diference na filtrační komoře. Při překročení nastavené tlakové diference je signalizováno zanesení filtru. kontrola chodu ventilátorů systém MaR zajišťuje kontrolu skutečného chodu ventilátorů vzduchotechnické jednotky snímáním tlakové diference na příslušných ventilátorových komorách. ovládání vzduchotechnických klapek vzduchotechnické klapky jsou ovládány v závislosti na chodu příslušného ventilátoru vzduchotechnické jednotky. Vstupní klapková komora bude osazena servopohonem s bezpečnostní funkcí. čidlo kouře v sání VZT jednotky na základě požadavku projektanta VZT je v rámci dodávky MaR osazeno čidlo kouře v sání VZT. V případě deštce koře dojde k automatickému odstavení VZT jednotky a signalizaci havarijního stavu. silové napojení motorů ventilátorů silové napojení čerpadla Aplika s.r.o / 10:29 Strana číslo 7

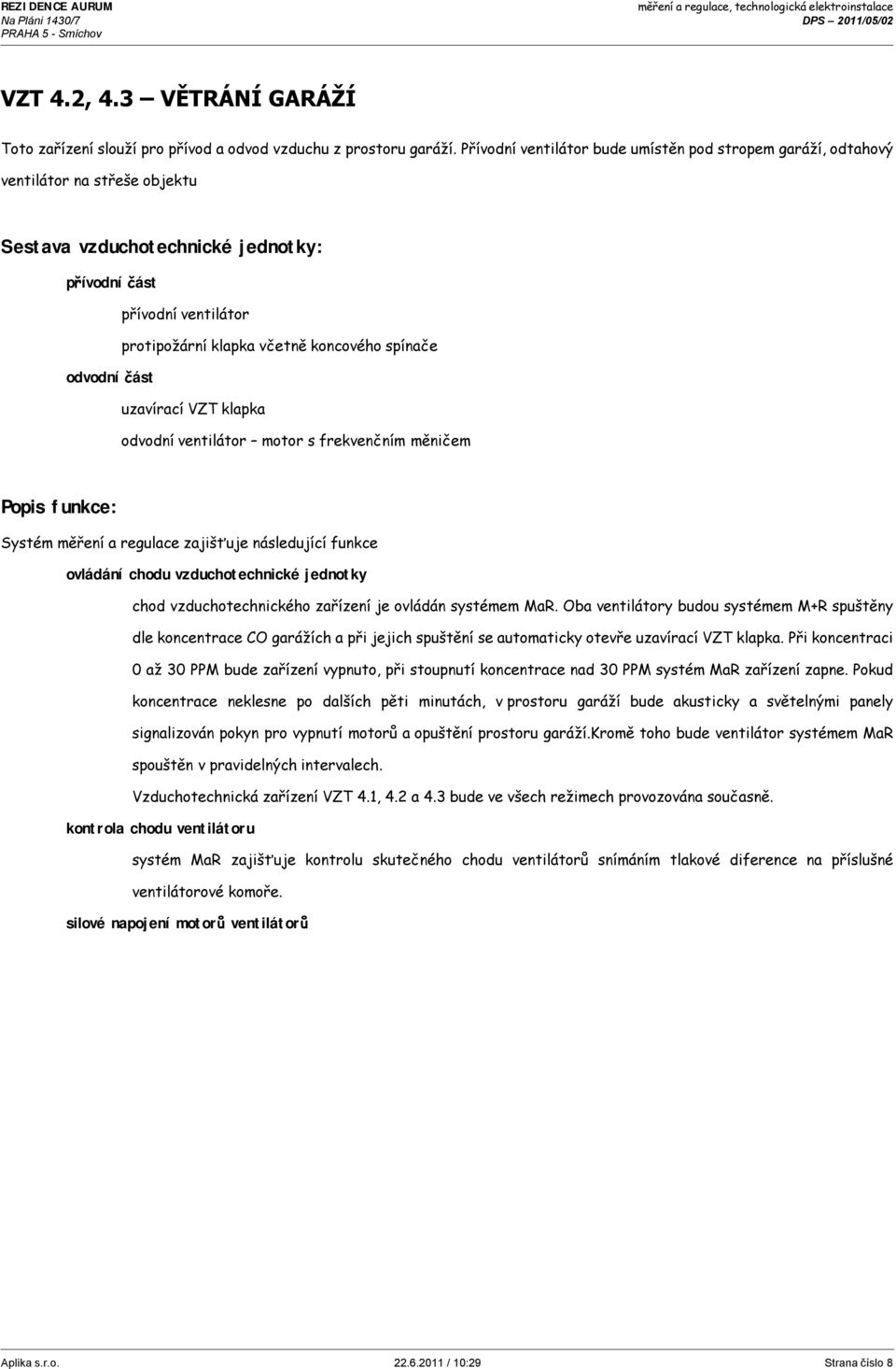

8 VZT 4.2, 4.3 VĚTRÁNÍ GARÁŽÍ Toto zařízení slouží pro přívod a odvod vzduchu z prostoru garáží. Přívodní ventilátor bude umístěn pod stropem garáží, odtahový ventilátor na střeše objektu Sestava vzduchotechnické jednotky: přívodní část přívodní ventilátor protipožární klapka včetně koncového spínače odvodní část uzavírací VZT klapka odvodní ventilátor motor s frekvenčním měničem Popis funkce: Systém měření a regulace zajišťuje následující funkce ovládání chodu vzduchotechnické jednotky chod vzduchotechnického zařízení je ovládán systémem MaR. Oba ventilátory budou systémem M+R spuštěny dle koncentrace CO garážích a při jejich spuštění se automaticky otevře uzavírací VZT klapka. Při koncentraci 0 až 30 PPM bude zařízení vypnuto, při stoupnutí koncentrace nad 30 PPM systém MaR zařízení zapne. Pokud koncentrace neklesne po dalších pěti minutách, v prostoru garáží bude akusticky a světelnými panely signalizován pokyn pro vypnutí motorů a opuštění prostoru garáží.kromě toho bude ventilátor systémem MaR spouštěn v pravidelných intervalech. Vzduchotechnická zařízení VZT 4.1, 4.2 a 4.3 bude ve všech režimech provozována současně. kontrola chodu ventilátoru systém MaR zajišťuje kontrolu skutečného chodu ventilátorů snímáním tlakové diference na příslušné ventilátorové komoře. silové napojení motorů ventilátorů Aplika s.r.o / 10:29 Strana číslo 8

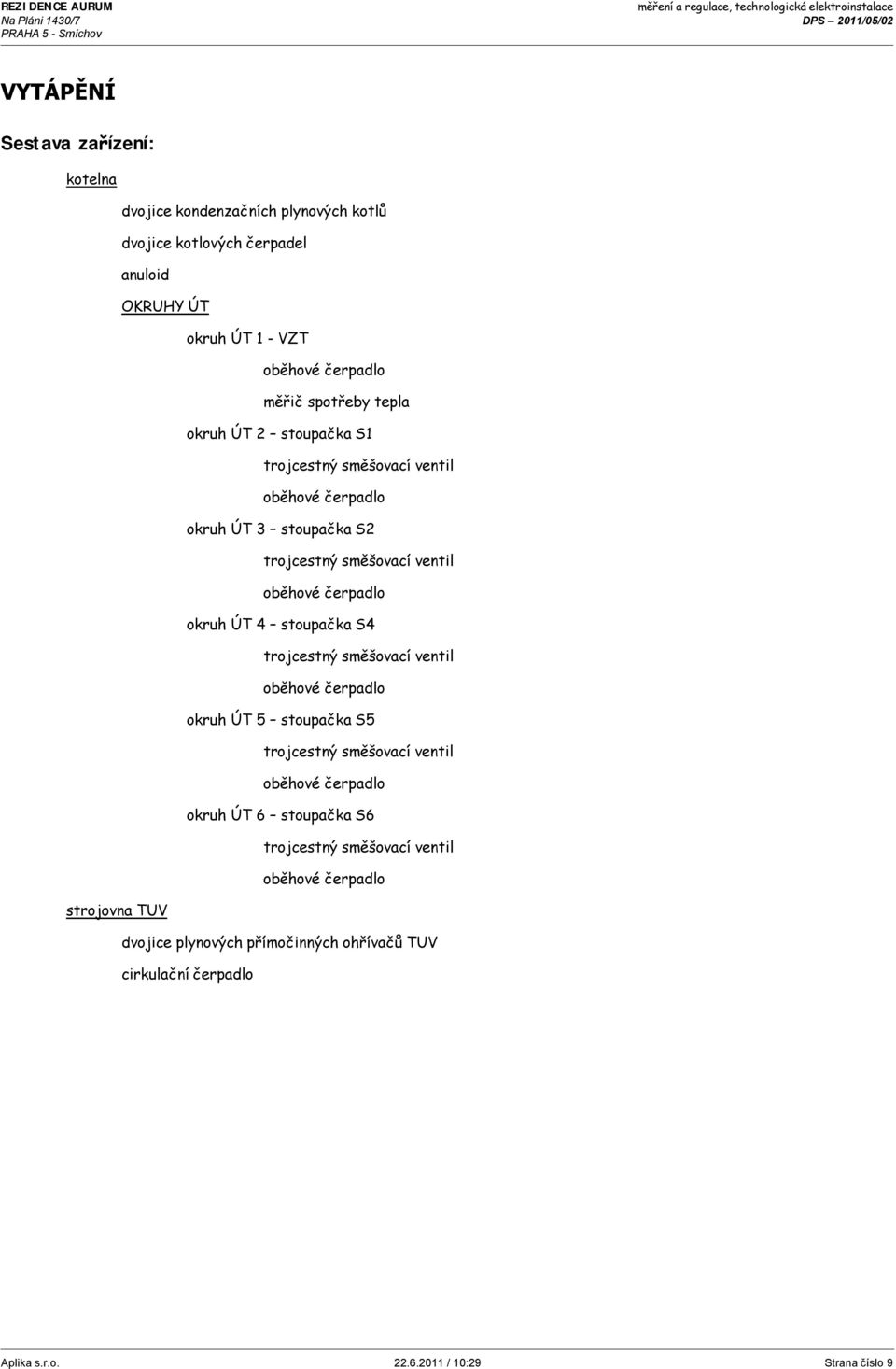

9 VYTÁPĚNÍ Sestava zařízení: kotelna dvojice kondenzačních plynových kotlů dvojice kotlových čerpadel anuloid OKRUHY ÚT okruh ÚT 1 - VZT oběhové čerpadlo měřič spotřeby tepla okruh ÚT 2 stoupačka S1 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 3 stoupačka S2 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 4 stoupačka S4 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 5 stoupačka S5 trojcestný směšovací ventil oběhové čerpadlo okruh ÚT 6 stoupačka S6 trojcestný směšovací ventil oběhové čerpadlo strojovna TUV dvojice plynových přímočinných ohřívačů TUV cirkulační čerpadlo Aplika s.r.o / 10:29 Strana číslo 9

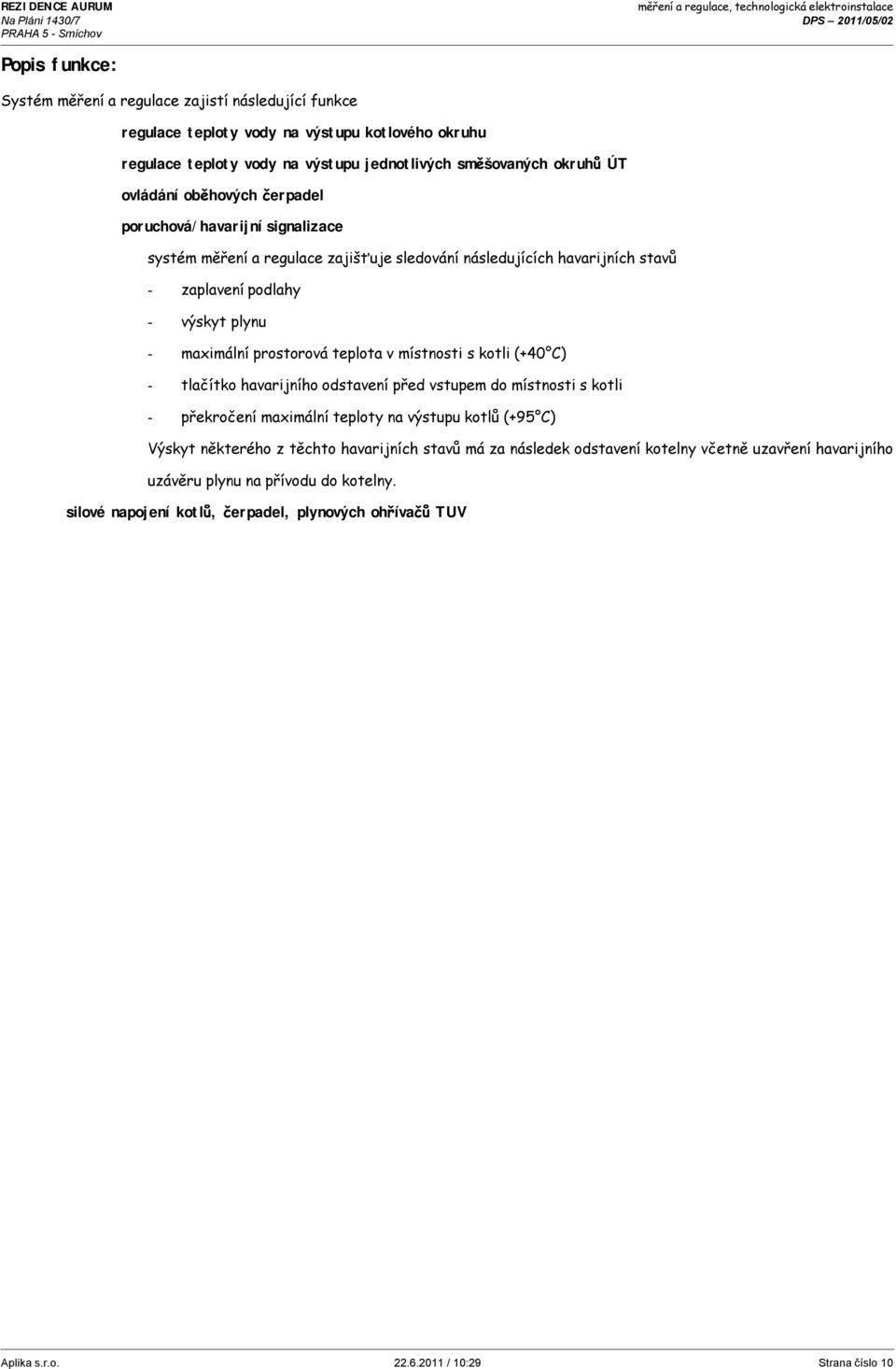

10 Popis funkce: Systém měření a regulace zajistí následující funkce regulace teploty vody na výstupu kotlového okruhu regulace teploty vody na výstupu jednotlivých směšovaných okruhů ÚT ovládání oběhových čerpadel poruchová/havarijní signalizace systém měření a regulace zajišťuje sledování následujících havarijních stavů - zaplavení podlahy - výskyt plynu - maximální prostorová teplota v místnosti s kotli (+40 C) - tlačítko havarijního odstavení před vstupem do místnosti s kotli - překročení maximální teploty na výstupu kotlů (+95 C) Výskyt některého z těchto havarijních stavů má za následek odstavení kotelny včetně uzavření havarijního uzávěru plynu na přívodu do kotelny. silové napojení kotlů, čerpadel, plynových ohřívačů TUV Aplika s.r.o / 10:29 Strana číslo 10

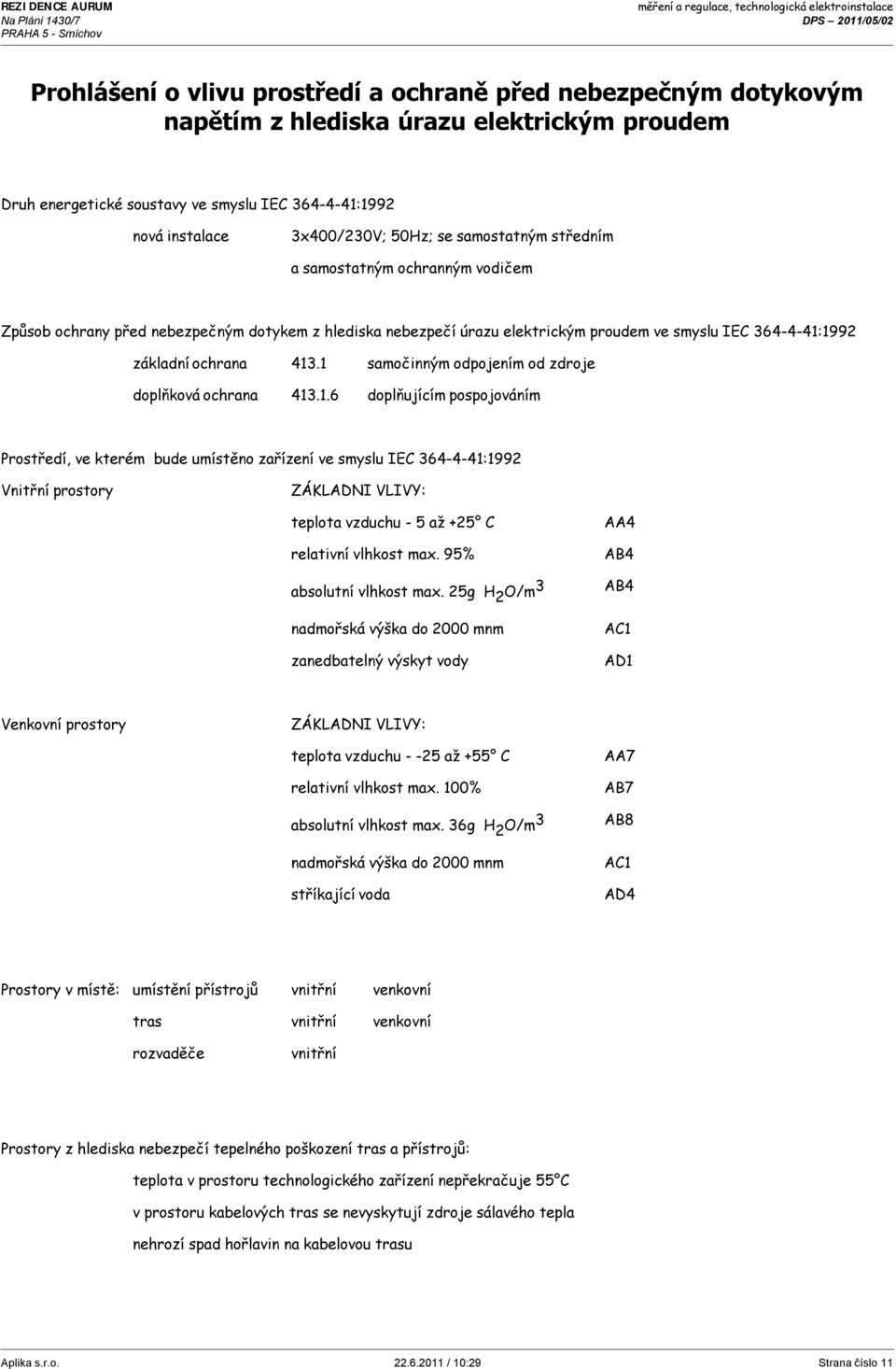

11 Prohlášení o vlivu prostředí a ochraně před nebezpečným dotykovým napětím z hlediska úrazu elektrickým proudem Druh energetické soustavy ve smyslu IEC :1992 nová instalace 3x400/230V; 50Hz; se samostatným středním a samostatným ochranným vodičem Způsob ochrany před nebezpečným dotykem z hlediska nebezpečí úrazu elektrickým proudem ve smyslu IEC :1992 základní ochrana samočinným odpojením od zdroje doplňková ochrana doplňujícím pospojováním Prostředí, ve kterém bude umístěno zařízení ve smyslu IEC :1992 Vnitřní prostory ZÁKLADNI VLIVY: teplota vzduchu - 5 až +25 C relativní vlhkost max. 95% absolutní vlhkost max. 25g H 2 O/m 3 nadmořská výška do 2000 mnm zanedbatelný výskyt vody AA4 AB4 AB4 AC1 AD1 Venkovní prostory ZÁKLADNI VLIVY: teplota vzduchu až +55 C relativní vlhkost max. 100% absolutní vlhkost max. 36g H 2 O/m 3 nadmořská výška do 2000 mnm stříkající voda AA7 AB7 AB8 AC1 AD4 Prostory v místě: umístění přístrojů vnitřní venkovní tras vnitřní venkovní rozvaděče vnitřní Prostory z hlediska nebezpečí tepelného poškození tras a přístrojů: teplota v prostoru technologického zařízení nepřekračuje 55 C v prostoru kabelových tras se nevyskytují zdroje sálavého tepla nehrozí spad hořlavin na kabelovou trasu Aplika s.r.o / 10:29 Strana číslo 11

12 Součinnost s navazujícími profesemi Stavba zajistí a provede: Drobné stavební úpravy (prostupy), včetně začištění po montáži Protipožární utěsnění případných prostupů mezi jednotlivými požárními úseky Lešení pro práci ve výškách nad 2,5m Stavební elektroinstalace zajistí a provede: Přivedení napájecího kabelu pro rozvodnice MaR Topení zajistí a provede Zabudování regulačních ventilů a snímačů do rozvodů ÚT Provozní podmínky Elektrické instalační práce musí být provedeny tak, aby odpovídaly platným elektrotechnickým předpisům a normám a to za řízení pracovníků s příslušnou kvalifikací. Nutno respektovat prostředí a dodržovat předepsané hodnoty intenzity osvětlení. Nutno zajistit, aby do elektrického zařízení nezasahovaly nedovoleným způsobem osoby bez elektrotechnické kvalifikace a nekonaly v nich žádné práce. S dovolenou obsluhou a bezpečnostními předpisy je nutno prokazatelně seznámit všechny osoby, které budou konat jakékoli práce i obsluhu v projektovaném objektu. Práce na elektrickém zařízení je nutné provádět po vypnutí a zajištění. Závěr Součástí vlastní realizace musí být zaregulování systému MaR, individuální vyzkoušení, komplexní zkoušky, zkušební provoz a zaškolení obsluhy. Aplika s.r.o / 10:29 Strana číslo 12

13 TECHNICKO OBCHODNÍ SPECIFIKACE UPOZORNĚNÍ: všechny koncové elementy budou před realizací vyvzorkovány a následně odsouhlaseny. VZT4 SKLEPY + GARÁŽE položka ks popis výrobce / dodavatel Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P SF24A Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Snímač teploty Ni1000, 5000ppm SENSIT příložné provedení s hlavicí NS Oběhové čerpadlo dodávka ÚT Trojcestný regulační ventil SIEMENS bronz, závitové provedení DN25 Kvs 6,3 PN16 VXP ,3 1 Servopohon SIEMENS napájení: 24V/50Hz řídící signál: 0..10Vss SSC Čidlo protimrazové ochrany BOLA délka kapiláry: 6m ALCO TW Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Aplika s.r.o / 10:29 Strana číslo 13

14 položka ks popis výrobce / dodavatel Přívodní ventilátor dodávka VZT Frekvenční měnič dodávka VZT Snímač teploty do VZT kanálu SENSIT Ni1000, T K 5000 ppm NS Odtahový ventilátor dodávka VZT 4.12a,b 2 Detektor oxidu uhelnatého ASEKO s elektrochemickým senzorem rozsah ppm pro ústřednu ASIN G8 GTE CO 4.12e 1 Ústředna pro snímače CO s dvouúrovňovou detekcí napájení: 230Vst provedení na DIN lištu ASIN GDU4G (umístěna v RA1) 4.13a-b 2 Informační tablo KR PROTECT napětí: 230V/50Hz VYPNĚTE MOTOR OPUSŤTE GARÁŽ 4.13c 1 Informační tablo KR PROTECT napětí: 230V/50Hz ZÁKAZ VJEZDU Servopohon VZT klapky BELIMO napájení: 24V/50Hz ovládání: 2P SM24A Snímač tlakové diference (vzduch) HUBA pracovní rozsah: 50 až 500 Pa včetně montážního příslušenství Aplika s.r.o / 10:29 Strana číslo 14

15 položka ks popis výrobce / dodavatel Odtahový ventilátor dodávka VZT Frekvenční měnič dodávka VZT Detektor kouře KR PROTECT napájení: 24Vss DP Přídavné zařízení KR PROTECT pro instalaci do VZT kanálu DD-860 Aplika s.r.o / 10:29 Strana číslo 15

16 ÚSTŘEDNÍ VYTÁPĚNÍ položka ks popis výrobce / dodavatel UT.1,2 2 Plynový kotel dodávka ÚT UT.3,4 2 Oběhové čerpadlo dodávka ÚT UT.5 1 Havarijní uzávěr plynu dodávka ZTI cívka 230V/50Hz, NC UT.6 1 Snímač teploty Ni1000, T K 5000 ppm Sensit provedení s jímkou NS UT.7 1 Regulátor tlaku vlnovcový ZPA EKOREX provedení normální kontakty v provedení A rozsah: kPa Redukce M12x1,5 / G1/2 1 Kulový kohout s vypuštěním G1/2 UT.8 1 Oběhové čerpadlo dodávka ÚT UT.9 1 Trojcestná směšovací klapka ESBE dodávka ÚT 1 Propojovací adaptér BELIMO 1 Servopohon SIEMENS napájení: 24V/50Hz řídící signál: 0..10Vss HT24-SR-T UT.10 1 Oběhové čerpadlo dodávka ÚT UT.11 1 Snímač teploty Ni1000, 5000ppm SENSIT příložné provedení s hlavicí NS140 Aplika s.r.o / 10:29 Strana číslo 16

17 položka ks popis výrobce / dodavatel UT.12 1 Trojcestná směšovací klapka ESBE dodávka ÚT 1 Propojovací adaptér BELIMO 1 Servopohon SIEMENS napájení: 24V/50Hz řídící signál: 0..10Vss HT24-SR-T UT.13 1 Oběhové čerpadlo dodávka ÚT UT.14 1 Snímač teploty Ni1000, 5000ppm SENSIT příložné provedení s hlavicí NS140 UT.15 1 Trojcestná směšovací klapka ESBE dodávka ÚT 1 Propojovací adaptér BELIMO 1 Servopohon SIEMENS napájení: 24V/50Hz řídící signál: 0..10Vss HT24-SR-T UT.16 1 Oběhové čerpadlo dodávka ÚT UT.17 1 Snímač teploty Ni1000, 5000ppm SENSIT příložné provedení s hlavicí NS140 UT.18 1 Trojcestná směšovací klapka ESBE dodávka ÚT 1 Propojovací adaptér BELIMO 1 Servopohon SIEMENS napájení: 24V/50Hz řídící signál: 0..10Vss HT24-SR-T Aplika s.r.o / 10:29 Strana číslo 17

18 položka ks popis výrobce / dodavatel UT.19 1 Oběhové čerpadlo dodávka ÚT UT.20 1 Snímač teploty Ni1000, 5000ppm SENSIT příložné provedení s hlavicí NS140 UT.21 1 Trojcestná směšovací klapka ESBE dodávka ÚT 1 Propojovací adaptér BELIMO 1 Servopohon SIEMENS napájení: 24V/50Hz řídící signál: 0..10Vss HT24-SR-T UT.22 1 Oběhové čerpadlo dodávka ÚT UT.23 1 Snímač teploty Ni1000, 5000ppm SENSIT příložné provedení s hlavicí NS140 UT.24 1 Snímač teploty Ni1000, T K 5000 ppm SENSIT provedení základní TG-8 UT.25 1 Snímač teploty Ni1000, T K 5000 ppm SENSIT provedení základní TG-8 UT.26 1 Příložný termostat EBERLE rozsah: C provedení se skrytou stupnicí RAR UT.27 1 Cirkulační čerpadlo dodávka ZTI Aplika s.r.o / 10:29 Strana číslo 18

19 položka ks popis výrobce / dodavatel UT.28 1 Snímač teploty SENSIT Ni1000, T K 5000 ppm venkovní provedení NS UT.29 1 Snímač teploty SENSIT Ni1000, T K 5000 ppm venkovní provedení NS UT.30 1 Čidlo výskytu plynu KR PROTECT pro výbušné a hořlavé plyny napájení: 230V/50Hz typ interního čidla: katalytické SE 22/230 UT.31 1 Sonda zaplavení včetně vyhodnocovací jednotky UT.32 1 Tlačítko havarijního odstavení APLIKA LUKASYSTEM UT.33 1 Optická a akustická havarijní signalizace APLIKA 24V/50Hz, bílá AOS3 UT.34 1 GSM hlásič JABLOTRON Záložní zdroj v krytu hlásiče GD-04 DAVID + GD-04A Aplika s.r.o / 10:29 Strana číslo 19

20 Rozvodnice RA1 položka ks popis výrobce / dodavatel RA1 1 Číslicový řídící systém NORMIK Aplika s.r.o. řídící jednotka NORMIK NK500 nosič karet deska CPU zdroj programové vybavení oživení a zprovoznění 1 Zobrazovací modul Aplika s.r.o. (provedení na dveře rozvodnice) TT2 2 Modul analogových vstupů (Ni1000, 5000ppm) Aplika s.r.o. M Modul analogových výstupů (0..10Vss) Aplika s.r.o. M Modul binárních vstupů (15xDI) Aplika s.r.o. M Modul triakových výstupů (12x24V) Aplika s.r.o. M signalizační LED panel, 2x16stavů, 24V AC Aplika s.r.o. SP16D Aplika s.r.o / 10:29 Strana číslo 20

21 položka ks popis výrobce / dodavatel 1 Číslicový řídící systém NORMIK Aplika řídící jednotka NORMIK NK2000 včetně programového vybavení včetně zdroje pro NK Zobrazovací modul Aplika (provedení na dveře rozvodnice) TT2 1 signalizační LED panel, 2x16stavů, 24V AC Aplika s.r.o. SP16D Aplika s.r.o / 10:29 Strana číslo 21

22 ROZVODNICE položka ks popis 1 Rozvodnice RA1 rozměr 800x800x250 silové vývody viz. příloha projektu ovládací část rozvodnice bude zkreslena v rámci přípravy dodavatelské dokumentace 1 Rozvodnice RA2 Rozměr 600x800x250 + sokl silové vývody viz. příloha projektu ovládací část rozvodnice bude zkreslena v rámci přípravy dodavatelské dokumentace Aplika s.r.o / 10:29 Strana číslo 22

23 TABULKA ADRES RA1 Modul: TT2 Technologický terminál TT2 Pozice: - Adresa: 1 Modul: M Analogový vstup pro teploměr Ni1000 Pozice: 1 Adresa: 2 ANALOGOVÉ VSTUPY (Ni 1000) Bod Zařízení Popis Typ Svorky Kód AI.1 UT.28 venkovní teplota Ni1000 1, 2 I.1 AI.2 UT.6 teplota na výstupu kotlů Ni1000 3, 4 I.2 AI.3 UT.11 teplota ÚT 1 Ni1000 5, 6 I.3 AI.4 UT.14 teplota ÚT 2 Ni1000 7, 8 I.4 AI.5 UT.17 teplota ÚT 3 Ni1000 9, 10 I.5 AI.6 UT.20 teplota ÚT 4 Ni , 12 I.6 AI.7 UT.23 teplota ÚT 5 Ni , 14 I.7 Modul: M Analogový vstup pro teploměr Ni1000 Pozice: 2 Adresa: 3 ANALOGOVÉ VSTUPY (Ni 1000) Bod Zařízení Popis Typ Svorky Kód AI.1 UT.24 teplota TUV bojler 1 Ni1000 1, 2 I.1 AI.2 UT.25 teplota TUV bojler 2 Ni1000 3, 4 I.2 AI.3 UT.29 prostorová teplota Ni1000 5, 6 I.3 AI VZT 4 teplota na výtlaku Ni1000 7, 8 I.4 AI VZT 4 teplota zpátečky ohřívače Ni1000 9, 10 I.5 AI.6 Ni , 12 I.6 AI.7 Ni , 14 I.7 Modul: M Analogový výstup (0-10V) Pozice: 3 Adresa: 4 ANALOGOVÉ VÝSTUPY (0-10V) Bod Zařízení Popis Napětí Svorky Kód AO.1 UT.1 kotel V 1, 2 O.1 AO.2 UT.2 kotel V 3, 4 O.2 AO.3 UT.9 ventil ÚT V 5, 6 O.3 AO.4 UT.12 ventil ÚT V 7, 8 O.4 AO.5 UT.15 ventil ÚT V 9, 10 O.5 AO.6 UT.18 ventil ÚT V 11, 12 O.6 Modul: M Analogový výstup (0-10V) Pozice: 4 Adresa: 5 ANALOGOVÉ VÝSTUPY (0-10V) Bod Zařízení Popis Napětí Svorky Kód AO.1 UT.21 ventil ÚT V 1, 2 O.1 AO VZT 4 FM přívodní ventilátor 0-10 V 3, 4 O.2 AO VZT 4 ventil ohřívače 0-10 V 5, 6 O.3 AO.4 reserva 0-10 V 7, 8 O.4 AO.5 reserva 0-10 V 9, 10 O.5 AO.6 reserva 0-10 V 11, 12 O.6 Aplika s.r.o / 10:29 Strana číslo 23

24 Modul: M Kontaktní vstupy Pozice: 5 Adresa: 6 KONTAKTNÍ VSTUPY Bod Zařízení Popis Funkce Svorky Kód DI.1 povolení chodu kotelny S 1, 2 I.1 DI.2 volba chodu TUV/TUV+ÚT S 1, 3 I.2 DI.3 UT.1 kotel 1 - výpadek + porucha R 1, 4 I.3 DI.4 UT.2 kotel 2 výpadek + porucha R 1, 5 I.4 DI.5 UT.3 čerpadlo kotel 1 výpadek R 1, 6 I.5 DI.6 UT.4 čerpadlo kotel 2 výpadek R 1, 7 I.6 DI.7 UT.8 čerpadlo pro VZT výpadek + porucha R 1, 8 I.7 DI.8 UT.10 čerpadlo ÚT 1 výpadek + porucha R 1, 9 I.8 DI.9 UT.13 čerpadlo ÚT 2 výpadek + porucha R 1, 10 I.9 DI.10 UT.16 čerpadlo ÚT 3 výpadek + porucha R 1, 11 I.10 DI.11 UT.19 čerpadlo ÚT 4 výpadek + porucha R 1, 12 I.11 DI.12 UT.22 čerpadlo ÚT 5 výpadek + porucha R 1, 13 I.12 DI.13 UT.27 čerpadlo TUV cirkulační výpadek R 1, 14 I.13 DI.14 UT.35 ohřívač TUV 1 výpadek porucha R 1, 15 I.14 DI.15 UT.36 ohřívač TUV 2 výpadek porucha R 1, 16 I.15 Modul: M Kontaktní vstupy Pozice: 6 Adresa: 7 KONTAKTNÍ VSTUPY Bod Zařízení Popis Funkce Svorky Kód DI.1 UT.26 max. teplota TUV S 1, 2 I.1 DI.2 UT.7 min. havarijní tlak S 1, 3 I.2 DI.3 UT.31 zaplavení R 1, 4 I.3 DI.4 UT.30 výskyt plynu R 1, 5 I.4 DI.5 UT.34 GSM výpadek R 1, 6 I.5 DI.6 reserva 1, 7 I.6 DI VZT 4 čidlo kouře R 1, 8 I.7 DI VZT 4 TD filtr přívod zanesení R 1, 9 I.8 DI VZT 4 TD přívodní ventilátor - chod S 1, 10 I.9 DI VZT 4 přívodní ventilátor výpadek + porucha FM R 1, 11 I.10 DI VZT 4 čerpadlo ohřívače výpadek R 1, 12 I.11 DI.12 PPK1 VZT 4 zareagování PPK R 1, 13 I.12 DI.13 reserva 1, 14 I.13 DI.14 reserva 1, 15 I.14 DI.15 kvitace havárie dveře rozvodnice S 1, 16 I.15 Aplika s.r.o / 10:29 Strana číslo 24

25 Modul: M Kontaktní vstupy Pozice: 7 Adresa: 8 KONTAKTNÍ VSTUPY Bod Zařízení Popis Funkce Svorky Kód DI VZT 5 TD filtr přívod zanesení R 1, 2 I.1 DI VZT 5 TD přívodní ventilátor - chod S 1, 3 I.2 DI VZT 5 přívodní ventilátor výpadek R 1, 4 I.3 DI VZT 5 odtahový ventilátor výpadek R 1, 5 I.4 DI VZT 5 el. ohřívač výpadek + termokontakt R 1, 6 I.5 DI.6 reserva 1, 7 I.6 DI.7 reserva 1, 8 I.7 DI.8 reserva 1, 9 I.8 DI.9 reserva 1, 10 I.9 DI.10 reserva 1, 11 I.10 DI.11 reserva 1, 12 I.11 DI.12 reserva 1, 13 I.12 DI.13 reserva 1, 14 I.13 DI.14 reserva 1, 15 I.14 DI.15 reserva 1, 16 I.15 Modul: M Triakový výstup 24 V Pozice: 8 Adresa: 9 TRIAKOVÉ VÝSTUPY (24V) Bod Zařízení Popis Napětí Svorky Kód DO.1 UT.5 havarijní uzávěr plynu 24 V 1, 2 O.1 DO.2 UT.1 kotel 1 24 V 1, 3 O.2 DO.3 UT.2 kotel 2 24 V 1, 4 O.3 DO.4 UT.3 čerpadlo kotel 1 24 V 5, 6 O.4 DO.5 UT.4 čerpadlo kotel 2 24 V 5, 7 O.5 DO.6 UT.8 čerpadlo pro VZT 24 V 5, 8 O.6 DO.7 UT.10 čerpadlo ÚT 1 24 V 9, 10 O.7 DO.8 UT.13 čerpadlo ÚT 2 24 V 9, 11 O.8 DO.9 UT.16 čerpadlo ÚT 3 24 V 9, 12 O.9 DO.10 UT.19 čerpadlo ÚT 4 24 V 13,14 O.10 DO.11 UT.22 čerpadlo ÚT 5 24 V 13,15 O.11 DO.12 UT.27 čerpadlo TUV cirkulační 24 V 13,16 O.12 Modul: M Triakový výstup 24 V Pozice: 9 Adresa: 10 TRIAKOVÉ VÝSTUPY (24V) Bod Zařízení Popis Napětí Svorky Kód DO.1 UT.35 ohřívač TUV 1 reserva 24 V 1, 2 O.1 DO.2 UT.36 ohřívač TUV 2 reserva 24 V 1, 3 O.2 DO.3 reserva 24 V 1, 4 O.3 DO.4 5.3,7 VZT 5 ventilátory 24 V 5, 6 O.4 DO VZT 5 el. ohřívač 24 V 5, 7 O.5 DO.6 reserva 24 V 5, 8 O.6 DO VZT 4 FM přívodní ventilátor 24 V 9, 10 O.7 DO.8 PPK1 VZT 4 zareagování PPK 24 V 9, 11 O.8 DO.9 reserva 24 V 9, 12 O.9 DO.10 signalizace chodu 24 V 13,14 O.10 DO.11 signalizace poruchy 24 V 13,15 O.11 DO.12 signalizace havárie 24 V 13,16 O.12 Aplika s.r.o / 10:29 Strana číslo 25

26 TABULKA ADRES RA2 Modul: TT2m Technologický terminál TT2m TRIAKOVÉ VÝSTUPY (24V AC) Bod Zařízení Popis Napětí Svorky Kód DO VZT 4 - FM ventilátor 24 V 1, 2 O:2_05 DO VZT 4 odtahový ventilátor 24 V 3, 4 O:2_06 DO.3 reserva 24 V 5, 6 O:2_07 DO.4 reserva 24 V 7, 8 O:2_08 DO a,b,c signalizační tabla 24 V 9, 10 O:2_09 DO.6 signalizace chodu a poruchy 24 V 11, 12 O:2_10 ANALOGOVÉ VÝSTUPY (0-10V) Bod Zařízení Popis Napětí Svorky Kód AO VZT 4 FM ventilátor 0-10 V 13, 14 O:2_01 AO.2 reserva 0-10 V 15, 16 O:2_02 AO.3 reserva 0-10 V 17, 18 O:2_03 AO.4 reserva 0-10 V 19, 20 O:2_04 ANALOGOVÉ VSTUPY (Ni 1000) Bod Zařízení Popis Typ Svorky Kód AI.1 reserva Ni , 22 I:3_01 AI.2 reserva Ni , 24 I:3_02 AI.3 reserva Ni , 26 I:3_03 AI.4 reserva Ni , 28 I:3_04 AI.5 reserva Ni , 30 I:3_05 ANALOGOVÉ VSTUPY (Ni 1000/0-10V/0-20mA) Bod Zařízení Popis Typ Svorky Kód UI.1 reserva 31, 32 I:3_06 UI.2 reserva 33, 34 I:3_07 KONTAKTNÍ VSTUPY (24V AC) Bod Zařízení Popis Funkce Svorky Kód DI VZT 4 - TD ventilátor chod S 35, 36 I:3_08 DI ,17 VZT 4 - ventilátor výpadek + porucha FM R 37, 38 I:3_09 DI a,b,c VZT 4 tabla výpadek S 39, 40 I:3_10 DI VZT 4 výskyt CO R 41, 42 I:3_11 DI.5 PPK2 VZT 4 zareagování PPK R 43, 44 I:3_12 DI.6 reserva 45, 46 I:3_13 Aplika s.r.o / 10:29 Strana číslo 26

27 KABELOVÝ SEZNAM Specifikace použitých kabelů: Sdělovací vnitřní kabel s plnými měděnými jádry jmenovitého průměru 1 mm. Celková délka: 1015 m. JYTY 2x1 Sdělovací vnitřní kabel s plnými měděnými jádry jmenovitého průměru 1 mm. Celková délka: 150 m. JYTY 4x1 Sdělovací vnitřní kabel s plnými měděnými jádry jmenovitého průměru 1 mm. Celková délka: 20 m. JYTY 7x1 Silový kabel s měděnými plnými jádry jmenovitého průřezu 1,5 mm. Izolace a plášť jsou z PVC. Celková délka: 390 m. CYKY 3Jx1,5 Silový kabel s měděnými plnými jádry jmenovitého průřezu 4 mm. Izolace a plášť jsou z PVC. Celková délka: 45 m. CYKY 4Jx1,5 Stíněný silový kabel s měděnými plnými jádry jmenovitého průřezu 1,5 mm. Izolace a plášť jsou z PVC. Celková délka: 55 m. CMFM 4Jx1,5 Aplika s.r.o / 10:29 Strana číslo 27

28 Rozvodnice RA1 č. kabelu druh provedení odkud kam délka (m) poznámka WR01 CYKY 5Jx2,5 RA1 EI - hlavní přívod zajistí EI WR02 JYTY 2x1 RA1 UT total stop WR03 CYKY 3Jx1,5 RA1 UT.1 5 kotel 1 WR04 CYKY 3Jx1,5 RA1 UT.2 5 kotel 2 WR05 CYKY 3Jx1,5 RA1 UT.3 5 čerpadlo kotel 1 WR06 CYKY 3Jx1,5 RA1 UT.4 5 čerpadlo kotel 1 WR07 CYKY 3Jx1,5 RA1 UT.8 10 čerpadlo pro VZT nabíjecí WR08 CYKY 3Jx1,5 RA1 UT čerpadlo ÚT 1 WR09 CYKY 3Jx1,5 RA1 UT čerpadlo ÚT 2 WR10 CYKY 3Jx1,5 RA1 UT čerpadlo ÚT 3 WR11 CYKY 3Jx1,5 RA1 UT čerpadlo ÚT 4 WR12 CYKY 3Jx1,5 RA1 UT čerpadlo ÚT 5 WR13 CYKY 3Jx1,5 RA1 UT.27 5 čerpadlo TUV cirkulační WR14 CYKY 3Jx1,5 RA1 UT.35 5 plynový ohřívač TUV 1 WR15 CYKY 3Jx1,5 RA1 UT.36 5 plynový ohřívač TUV 2 WR16 CYKY 3Jx1,5 RA1 UT GSM hlásič WR17 WR18 CYKY 3Jx1,5 RA VZT 4 FM přívodní ventilátor WR19 CMFM 4Jx1,5 RA VZT 4 přívodní ventilátor WR20 CYKY 3Jx1,5 RA VZT 4 čerpadlo ohřívače WR21 WR22 CYKY 3Jx1,5 RA VZT 5 - přívodní ventilátor WR23 CYKY 3Jx1,5 RA VZT 5 - odtahový ventilátor WR24 CYKY 3Jx1,5 RA VZT 5 el. ohřívač WR25 WR26 WR27 WR28 JYTY 2x1 RA1 UT venkovní teplota WR29 JYTY 2x1 RA1 UT.6 5 teplota na výstupu kotlů WR30 JYTY 2x1 RA1 UT teplota ÚT 1 WR31 JYTY 2x1 RA1 UT teplota ÚT 2 WR32 JYTY 2x1 RA1 UT teplota ÚT 3 WR33 JYTY 2x1 RA1 UT teplota ÚT 4 WR34 JYTY 2x1 RA1 UT teplota ÚT 5 WR35 JYTY 2x1 RA1 UT.24 5 teplota TUV bojler 1 WR36 JYTY 2x1 RA1 UT.25 5 teplota TUV bojler 2 WR37 JYTY 2x1 RA1 UT prostorová teplota WR38 JYTY 2x1 RA VZT 4 teplota na výtlaku WR39 JYTY 2x1 RA VZT 4 teplota zpátečky ohřívače WR40 WR41 WR42 JYTY 2x1 RA1 UT.1 5 kotel 1 WR43 JYTY 2x1 RA1 UT.2 5 kotel 2 WR44 JYTY 4x1 RA1 UT.9 10 ventil ÚT 1 WR45 JYTY 4x1 RA1 UT ventil ÚT 2 WR46 JYTY 4x1 RA1 UT ventil ÚT 3 WR47 JYTY 4x1 RA1 UT ventil ÚT 4 WR48 JYTY 4x1 RA1 UT ventil ÚT 5 WR49 JYTY 2x1 RA VZT 4 FM přívodní ventilátor WR50 JYTY 4x1 RA VZT 4 ventil ohřívače Aplika s.r.o / 10:29 Strana číslo 28

29 č. kabelu druh provedení odkud kam délka (m) poznámka WR51 WR52 WR53 WR54 WR55 JYTY 2x1 RA1 UT.1 5 kotel 1 - porucha WR56 JYTY 2x1 RA1 UT.2 5 kotel 2 porucha WR57 JYTY 2x1 RA1 UT.8 10 čerpadlo pro VZT porucha WR58 JYTY 2x1 RA1 UT čerpadlo ÚT 1 porucha WR59 JYTY 2x1 RA1 UT čerpadlo ÚT 2 porucha WR60 JYTY 2x1 RA1 UT čerpadlo ÚT 3 porucha WR61 JYTY 2x1 RA1 UT čerpadlo ÚT 4 porucha WR62 JYTY 2x1 RA1 UT čerpadlo ÚT 5 porucha WR63 JYTY 2x1 RA1 UT.35 5 ohřívač TUV 1 výpadek porucha WR64 JYTY 2x1 RA1 UT.36 5 ohřívač TUV 2 výpadek porucha WR65 JYTY 2x1 RA1 UT.26 5 max. teplota TUV WR66 JYTY 2x1 RA1 UT.7 10 min. havarijní tlak WR67 JYTY 2x1 RA1 UT zaplavení WR68 JYTY 2x1 RA1 UT výskyt plynu WR69 WR70 WR71 JYTY 2x1 RA VZT 4 čidlo kouře WR72 JYTY 2x1 RA VZT 4 TD filtr přívod WR73 JYTY 2x1 RA VZT 4 TD přívodní ventilátor WR74 JYTY 2x1 RA VZT 4 přívodní ventilátor porucha FM WR75 JYTY 2x1 RA1 PPK1 40 VZT 4 zareagování PPK WR76 WR77 JYTY 2x1 RA VZT 5 TD filtr přívod WR78 JYTY 2x1 RA VZT 5 TD přívodní ventilátor WR79 JYTY 2x1 RA VZT 5 el. ohřívač termokontakt WR80 WR81 WR82 CYKY 3Jx1,5 RA1 UT.5 10 havarijní uzávěr plynu WR83 JYTY 2x1 RA1 UT.1 5 kotel 1 WR84 JYTY 2x1 RA1 UT.2 5 kotel 2 WR85 WR86 WR87 JYTY 2x1 RA1 UT.35 5 ohřívač TUV 1 reserva WR88 JYTY 2x1 RA1 UT.36 5 ohřívač TUV 2 reserva WR89 WR90 JYTY 2x1 RA VZT 4 FM přívodní ventilátor WR91 JYTY 2x1 RA VZT 4 vstupní klapka WR92 WR93 JYTY 7x1 RA1 UT signalizace chodu a poruchy WR94 JYTY 7x1 RA1 UT GSM hlásič WR95 WR96 WR97 WR98 WR99 WR100 Aplika s.r.o / 10:29 Strana číslo 29

30 Rozvodnice RA2 č. kabelu druh provedení odkud kam délka (m) poznámka WR101 CYKY 5Jx2,5 RA1 EI - hlavní přívod zajistí EI WR102 WR103 CYKY 3Jx1,5 RA VZT 4 FM cirkulační ventilátor WR104 CMFM 4Jx1, VZT 4 cirkulační ventilátor WR105 CYKY 3Jx1,5 RA VZT 4 odtahový ventilátor WR106 CYKY 3Jx1,5 RA2 4.13a,b,c 75 VZT 4 tabla WR107 WR108 WR109 WR110 JYTY 4x1 RA VZT 4 klapka WR111 JYTY 2x1 RA VZT 4 FM cirkulační ventilátor WR112 WR113 WR114 WR115 JYTY 2x1 RA VZT 4 FM cirkulační ventilátor WR116 WR117 WR118 JYTY 2x1 RA VZT 4 - TD ventilátor chod WR119 JYTY 2x1 RA VZT 4 FM ventilátor porucha WR120 JYTY 2x1 RA VZT 4 čidlo CO WR121 JYTY 2x1 RA2 PPK2 45 VZT 4 zareagování PPK WR122 WR123 WR124 WR125 WR126 WR127 WR128 WR129 WR130 WR131 WR132 WR133 WR134 WR135 WR136 WR137 WR138 WR139 WR140 WR141 WR142 WR143 WR144 WR145 WR146 WR147 WR148 WR149 WR150 Aplika s.r.o / 10:29 Strana číslo 30

31 Tabulka připojených spotřebičů RA1 Popis Označení (dle MaR) Rozvodnice Příkon [kw] Proud [A] trvale Proud [A] rozběh Jištění [A] Napětí [V] kotel 1 UT.1 RA1 B10/1 230V+PEN kotel 2 UT.2 RA1 B10/1 230V+PEN čerpadlo kotel 1 UT.3 RA1 0,18 0,88 C2/1 230V+PEN čerpadlo kotel 1 UT.4 RA1 0,18 0,88 C2/1 230V+PEN čerpadlo pro VZT nabíjecí UT.8 RA1 0,18 C2/1 230V+PEN čerpadlo ÚT 1 UT.10 RA1 0,18 C2/1 230V+PEN čerpadlo ÚT 2 UT.13 RA1 0,18 C2/1 230V+PEN čerpadlo ÚT 3 UT.16 RA1 0,18 C2/1 230V+PEN čerpadlo ÚT 4 UT.19 RA1 0,18 C2/1 230V+PEN čerpadlo ÚT 5 UT.22 RA1 0,18 C2/1 230V+PEN čerpadlo TUV cirkualční UT.27 RA1 C4/1 230V+PEN plynový ohřívač TUV 1 UT.35 RA1 0,245 1,05 B10/1 230V+PEN plynový ohřívač TUV 2 UT.36 RA1 0,09 0,4 B10/1 230V+PEN GSM hlásič UT.34 RA1 B6/1 230V+PEN reserva VZT 4 FM přívodní ventilátor 4.8 RA2 0,5 C10/1 230V+PEN VZT 4 čerpadlo ohřívače 4.4 RA2 C2/1 230V+PEN reserva VZT 5 - přívodní ventilátor 5.3 RA1 0,1 C2/1 230V+PEN VZT 5 - odtahový ventilátor 5.7 RA1 0,03 C2/1 230V+PEN VZT 5 el. ohřívač 5.4 RA1 5 12,5 B16/2 2x400V reserva ostatní MaR RA1 230V+PEN reserva reserva Požadované předjištění rozvodnice RA1 Vstupní jištění rozvodnice RA1 Maximální provozní odběr rozvodnice RA1 Požadovaný minimální přívodní kabel RA1 C20A/3f B20A/3f (použit jako vypínač) 12,5A/3f CYKY 5Jx2,5 Tabulka připojených spotřebičů RA2 Popis Označení (dle MaR) Rozvodnice Příkon [kw] Proud [A] trvale Proud [A] rozběh Jištění [A] Napětí [V] VZT 4 cirkulační ventilátor 4.16 RA2 0,5 C10/1 230V+PEN VZT 4 odtahový ventilátor 4.11 RA2 0,07 0,36 C2/1 230V+PEN VZT 4 tabla 4.13a,b,c RA2 B10/1 230V+PEN reserva ostatní MaR reserva reserva Požadované předjištění rozvodnice RA1 Vstupní jištění rozvodnice RA1 Maximální provozní odběr rozvodnice RA1 Požadovaný minimální přívodní kabel RA1 16A/3f nevybaveno, osazeno vypínačem 8A/3f CYKY 5Jx2,5 Aplika s.r.o / 10:29 Strana číslo 31

32 VÝKRESY 1. Technologické schéma: VZT 4.1, 4.2, 4.3 větrání sklípků a garáží 2. Technologické schéma: VZT 5 větrání technologie 3. Technologické schéma: ÚT vytápění objektu + TUV 4. Dispoziční náčrtek: 2.PP 5. Dispoziční náčrtek: 1.PP 6. Dispoziční náčrtek: střecha Aplika s.r.o / 10:29 Strana číslo 32

33

34

35

36

37

38

39 PŘÍLOHA 1: ROZVODNICE RA1 Silové vývody Aplika s.r.o / 14:37 Strana číslo 34

40

41

42 PŘÍLOHA 2: ROZVODNICE RA2 Silové vývody Aplika s.r.o / 14:37 Strana číslo 35
