1 Tichá - Obnova a doplnění, stavební úpravy sběrných kontejnerových míst Rozsah a obsah dokumentace staveb pozemních komunikací pro ohlášení stavby zjednodušená dok.(podle příloha 7 vyhlášky 146/2008 Sb.) Tichá - Obnova a doplnění, stavební úpravy sběrných kontejnerových míst Dokumentace pro realizace stavby 10 / 2015 z.č. 2015/10-04 Martin Lapčík IČ

2 Tichá - Obnova a doplnní, stavební úpravy sbrných kontejnerových míst Dokumentace pro realizaci stavby USPOÁDÁNÍ DOKUMENTACE A B Prvodní a technická zpráva Píloha. 1 Fotodokumentace Výkresová ást 01 Pehledná situace M 1: Situace stavby Stanovišt. 01 "Hrní" M 1: Stanovišt. 02 "Kižovatka" M 1: Stanovišt. 03 "Jednota" M 1: Stanovišt. 04 "ZD" M 1: neobsazeno Stanovišt. 06 "OV" M 1: Stanovišt. 07 "Dolní konec" M 1: Stanovišt. 08 "Stolaství" M 1: Stanovišt. 09 "Žuchov" M 1: Stanovišt. 10 "Pružiny" M 1: Stanovišt. N1 "U hlavní" M 1: Vzorové ezy M 1:50 04 Vzorový výkres zástny M 1:25 C D Doklady Soupis prací 10 / 2015 z /10-04 Martin Lapík I

3 Tichá - Obnova a doplnní, stavební úpravy sbrných kontejnerových míst Dokumentace pro realizaci stavby A Prvodní a technická zpráva 10 / 2015 z /10-04 Martin Lapík I

4 Tichá - Obnova a doplnění, stavební úpravy sběrných kontejnerových míst Rozsah a obsah dokumentace staveb pozemních komunikací pro ohlášení stavby zjednodušená dok.(podle příloha 7 vyhlášky 146/2008 Sb.) A Průvodní a technická zpráva 1. Identifikační údaje: Název : Tichá - Obnova a doplnění, stavební úpravy sběrných kontejnerových míst Předmětem stavby je obnova a doplnění, provedení stavebních úprav sběrných kontejnerových míst v obci Tichá. Celkem se jedná o 11 stanovišť (stanoviště č.5 - neobsazeno, rezerva), z toho je 1 stanoviště nové. Stavbou dojde k organizaci stávajících ploch a ke zlepšení přístupu k nim. Účel dokumentace : Realizace stavby Stavebník : Obec Tichá IČ : Tichá č.p Tichá Zhotovitel : Martin Lapčík ( ČKAIT ) IČ : Rybí Rybí 2. Údaje o místě stavby: Obec, kraj, K.ú.: Obec Tichá, kraj Moravskoslezský, Kat. území Tichá na Moravě (766992) Stavební pozemek a majetkoprávní vztahy : Stavba se skládá ze 11 samostatných částí, kde každá se nachází na pozemcích vedle stávajících zpevněných ploch a komunikací. Vymezené plochy pro jednotlivá kontejnerová stání jsou vedeny podle druhu pozemku katastru nemovitostí jako ostatní plocha. Soupis dotčených pozemků parc. č.: Stanoviště č. 01 : parc. č. 373, vlastník obec Tichá (ostatní komunikace) Stanoviště č. 02 : parc. č. 292/1, vlastník obec Tichá (manipulační plocha) Stanoviště č. 03 : parc. č. 183/1, vlastník obec Tichá (manipulační plocha) Stanoviště č. 04 : parc. č. 67/3, vlastník obec Tichá (manipulační plocha) Stanoviště č. 05 : neobsazeno Stanoviště č. 06 : parc. č. 1698/2, vlastník obec Tichá (manipulační plocha) Stanoviště č. 07 : parc. č. 1051, vlastník obec Tichá (neplodná půda) Stanoviště č. 08 : parc. č. 1147/2, vlastník obec Tichá (jiná plocha) Stanoviště č. 09 : parc. č. 1467/1, vlastník obec Tichá (ostatní komunikace) Stanoviště č. 10 : parc. č ( PK stav 3841), vlastník obec Tichá (ostatní komunikace) Stanoviště č. N1: parc. č. 594, vlastník obec Tichá (ostatní komunikace) 1 / 6

5 Dopravní a technická infrastruktura v území : Navrhované stavby kopírují z vtší ásti plochy dle stávajícího rozmístní souasného obsazení nádobami na tídný odpad, bio odpad a nádobami na sbr textilu. Všechny plochy jsou napojeny na stávající zpevnné plochy nebo plochy místních komunikací v majetku nebo správ investora. Napojení na technickou infrastrukturu stavba neobsahuje. 3. Základní údaje o stavb : Rozsah stavby: Dokumentace eší obnovu 10 kontejnerových stanoviš (stanovišt. 5 se nerealizuje) a realizaci 1 nového. Realizací úprav se zlepší situace ve vyvážení tídného odpadu, bio odpadu a odvozu textilu v ešeném území, tj. v obci Tichá a to jak v centru, ale tak i v pilehlých ástech. U kontejnerových stání bude vytvoen nový povrch ze zámkové dlažby (v míst rozšíení místní komunikace povrch z asfaltobetonu). V míst s pímím kontaktem s exponovanou plochou veejného prostranství, tj. v centru obce (stanovišt. 3) je plocha vybavena zástnou s devnou výplní. Dodržení obecných požadavk na výstavbu a splnní požadavk dotených orgán: Navržené ešení je v navrženo v souladu s SN a spluje obecné požadavky na výstavbu. Vcné a asové vazby na okolí : Realizace stavby není asov omezena nebo vázána na realizaci okolních zámr. Stavba bude realizována postupn po jednotlivých stanovištích v posloupnosti priorit dle rozpisu investora. Pedpokládaná lhta výstavby a popis postupu : Pedpokládané zahájení stavby je 04/2016. Ukonení realizace je konec 10/2016. Harmonogram výstavby pedloží vybraný dodavatel stavby. Vzhledem k rznorodosti podklad a návrhu ešení se bude ke každému kontejnerovému stání pistupovat individuáln a ped zahájením prací bude ke každému stání zvláš upesnn pracovní postup. Navržené ešení pedpokládá u každého kontejnerového stanovišt tém vždy obdobný postup prbhu realizace. V první fázi bude vždy provedeno vytyení plochy a pokud se v ploše nacházejí stávající inženýrské sít, tak musí dojít k vytyení jejich tras. Za úasti investora bude provedeno upesnní realizace a výškové osazení nové plochy, na základ kterého následn budou povedeny výkopové a další pípravné práce. V další fázi budou provedeny podkladní sypané vrstvy z drceného kameniva, položeny obruby a pípadn základové konstrukce pro pípadné pipevnní zástn. Do takto pipravené plochy bude uložena zámková dlažba, osazeny zástny nebo další technické vybavení specifikované situacemi stavby pro jednotlivá kontejnerová stanovišt. Pro dokonení bude provedeno vyrovnání okolního terénu a pípadné výškové navázání na okolní zpevnné plochy. Po dokonení fyzické realizace budou všechna kontejnerová stání geodeticky zamena. 2 / 6

6 Zpsob zajištní bezpenosti a ochrany zdraví pi práci na staveništi : Druh stavby a nenaplnní požadavku 15 zákona. 309/2006 Sb. nevyžaduje vypracování samostatné pílohy BOZP. Zhotovitel v prbhu realizace stavby bude provádt taková opatení, aby zamezil, pípadn zmírnil možnost vzniku nebezpených situací nebo úraz. Technické ešení stavby : Bhem stavby bude na pechodnou dobu ásten omezován prjezd po okolních místních komunikacích a kontejnerová stání budou vymístna mimo jejich plochu. K zajištní pracovního prostoru bude zužována ást místní komunikace (rozsahu dle TP 66 schéma B3). V prbhu realizace mže docházet ke krátkodobému omezování vjezdu k jednotlivým nemovitostem. Kontejnerová stanovišt se buduji pro kontejnery o objemu 1100 l, s nádobou umístnou na kolekách. Uvažovány jsou kontejnery o rozmru š.1211 / dl.1370 / v 1465 mm. Stanovišt. 01 "Hrní" - stanovišt bude realizováno po demontáži stávající telefonní budky (není souástí této stavby, bude realizováno samostatn nákladem majitele zaízení) - samostatná, celistvá plocha - zasunutí stávajícího stání do pilehlé plochy zelen - pro 11 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou Stanovišt. 02 "Kižovatka" - jedná se o zmnu stávající sestavy kontejner z podélné ady na uzavení stanovišt, kdy je plocha ze zadní a levé strany vymezená stávající zástnou ze devných desek a v dalších smrech pak pouze obrubou a zadní stnou kontejner. - pro 12 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy (ve smru k zástn) pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou. Stanovišt. 03 "Jednota" - navrhuje se z ady nádob lemujících zadní stranu parkovišt vytvoit s využitím nové zástny kontejnerové hnízdo v rohu parkovišt (ped objektem O2). - pro 20 nádob - ve stávající asfaltové ploše parkovišt budou vytvoeny nové betonové patky, do kterých se pomocí kotev pipevní devné sloupky, do kterých budou vsunuty devné desky tvoící výpl zástny. - zadní strana stání bude z dvodu údržby tvoena pouze pevýšenými chodníkovými obrubníky - ped zástnu u parkovišt budou do asfaltové plochy ukotveny zábrany proti najetí autem tzv. "Carstopy" - žluté plastové díly - plocha zstává v asfaltovém povrchu. 3 / 6

7 Stanovišt. 04 "ZD" - vytvoená nová plocha vedle objektu adových garáží (zrušení stáv. neorganizovaného sytému u zdi garáží) - pro 12 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou Stanovišt. 06 "OV" - vytvoená nová plocha vedle objektu sbrných surovin (zrušení stáv. neorganizovaného sytému u plechového ohrazení sbrny) - pro 10 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou - souástí je vybudování zpevnné plochy z asfaltobetonu k zajištní vývozu kontejner Stanovišt. 07 "Dolní konec" - vytvoená nová plocha u místní komunikace (zrušení stávajícího neorganizovaného sytému u komunikace II/4864) - pro 11 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou - souástí je vybudování zpevnné plochy z asfaltobetonu k zajištní vývozu kontejner Stanovišt. 08 "Stolaství" - peešení plochy u autobusové zastávky na komunikaci II/ ást 1 je pro 2 nádoby (u zastávky) - ást 2 je pro 8 nádob (za vjezdem do areálu stolaství) - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou - podél komunikace v prostoru u trafostanice je ponechána územní rezerva pro realizaci chodníkového tlesa. Stanovišt. 09 "Žuchov" - vytvoená nová plocha u místní komunikace (zrušení stávajícího neorganizovaného sytému u komunikace II/4836) - pro 6 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou 4 / 6

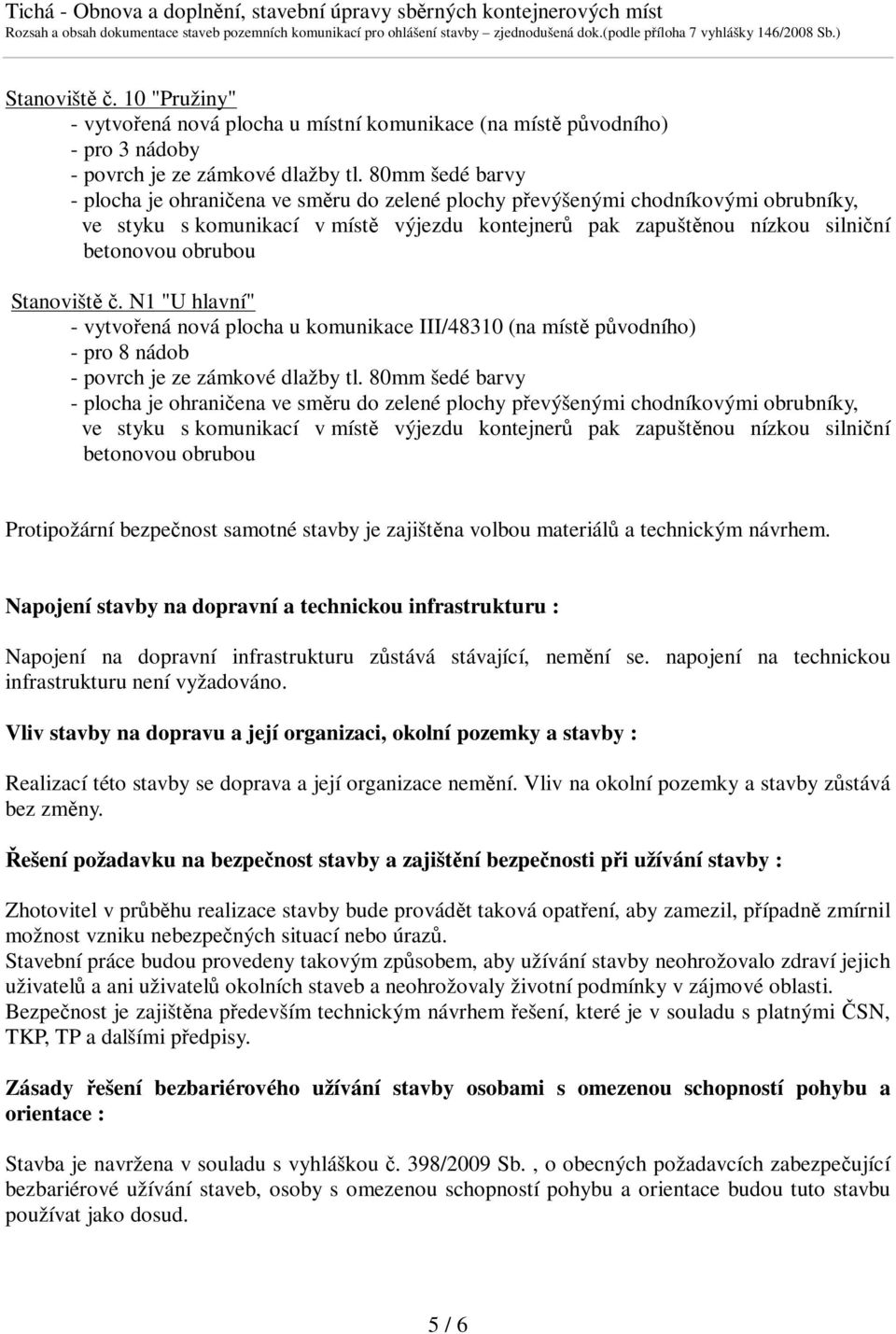

8 Stanovišt. 10 "Pružiny" - vytvoená nová plocha u místní komunikace (na míst pvodního) - pro 3 nádoby - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou Stanovišt. N1 "U hlavní" - vytvoená nová plocha u komunikace III/48310 (na míst pvodního) - pro 8 nádob - povrch je ze zámkové dlažby tl. 80mm šedé barvy - plocha je ohraniena ve smru do zelené plochy pevýšenými chodníkovými obrubníky, ve styku s komunikací v míst výjezdu kontejner pak zapuštnou nízkou silniní betonovou obrubou Protipožární bezpenost samotné stavby je zajištna volbou materiál a technickým návrhem. Napojení stavby na dopravní a technickou infrastrukturu : Napojení na dopravní infrastrukturu zstává stávající, nemní se. napojení na technickou infrastrukturu není vyžadováno. Vliv stavby na dopravu a její organizaci, okolní pozemky a stavby : Realizací této stavby se doprava a její organizace nemní. Vliv na okolní pozemky a stavby zstává bez zmny. ešení požadavku na bezpenost stavby a zajištní bezpenosti pi užívání stavby : Zhotovitel v prbhu realizace stavby bude provádt taková opatení, aby zamezil, pípadn zmírnil možnost vzniku nebezpených situací nebo úraz. Stavební práce budou provedeny takovým zpsobem, aby užívání stavby neohrožovalo zdraví jejich uživatel a ani uživatel okolních staveb a neohrožovaly životní podmínky v zájmové oblasti. Bezpenost je zajištna pedevším technickým návrhem ešení, které je v souladu s platnými SN, TKP, TP a dalšími pedpisy. Zásady ešení bezbariérového užívání stavby osobami s omezenou schopností pohybu a orientace : Stavba je navržena v souladu s vyhláškou. 398/2009 Sb., o obecných požadavcích zabezpeující bezbariérové užívání staveb, osoby s omezenou schopností pohybu a orientace budou tuto stavbu používat jako dosud. 5 / 6

9 Podklady pro vytyení : Vytyení je odvozeno ze stávajícího stavu a je zakresleno v situaci. Zásady organizace výstavby : Po dobu výstavby musí zstat do lokality volný píjezd pro složky IZS. Po dobu realizace bude vhodným zpsobem zajištn pístup do všech nemovitostí dotených stavbou. asový a vcný postup prací navrhne zhotovitel s ohledem na výše uvedenou skutenost. Ped zahájením prací zhotovitel vas a prokazateln oznámí v ešeném území zahájení prací a zajistí vyjádení všech správc inž. sítí v. zajištní pípadného povolení prací v ochranném pásmu dotených inž. sítí. Pi realizaci stavby zhotovitel musí provádt odpovídající opatení ke snižování prašnosti a hlunosti (nap. pi provádní doezávání dlažby). Objednatel nemá v dané lokalit mimo staveništ vlastní pozemky a není schopen urit skládky paletovaného a sypaného materiálu. Odtžený nadbytený materiál vhodný k dalšímu použití bude odvezen na místo uložení, které urí objednatel. Nepotebný vytžený materiál bude prbžn odvážen na skládku. Zhotovitel zajistí ádné projednání a provozování pípadného pechodného dopravního znaení, svtelné signalizace, ohrazení a zajištní staveništ a skládek materiálu. Píloha. 1 - Fotodokumentace stávajícího stavu. V Rybí, 10/2015 Martin Lapík 6 / 6

10 A Prvodní a technická zpráva Píloha. 1 Fotodokumentace stávajícího stavu 1/10 Martin Lapík I

11 Stanovišt. 01 "Hrní" Stanovišt. 02 "Kižovatka" 2/10 Martin Lapík I

12 Stanovišt. 03 "Jednota" 3/10 Martin Lapík I

13 4/10 Martin Lapík I

14 Stanovišt. 04 "ZD" 5/10 Martin Lapík I

15 Stanovišt. 06 "OV" 6/10 Martin Lapík I

16 Stanovišt. 07 "Dolní konec" 7/10 Martin Lapík I

17 Stanovišt. 08 "Stolaství" 8/10 Martin Lapík I

18 Stanovišt. 09 "Žuchov" Stanovišt. 10 "Pružiny" 9/10 Martin Lapík I

19 Stanovišt. N1 "U hlavní" 10/10 Martin Lapík I
