Návod na obsluhu a údržbu prostřihovače plechu typ BN 45. Obj. č. D

Transkript

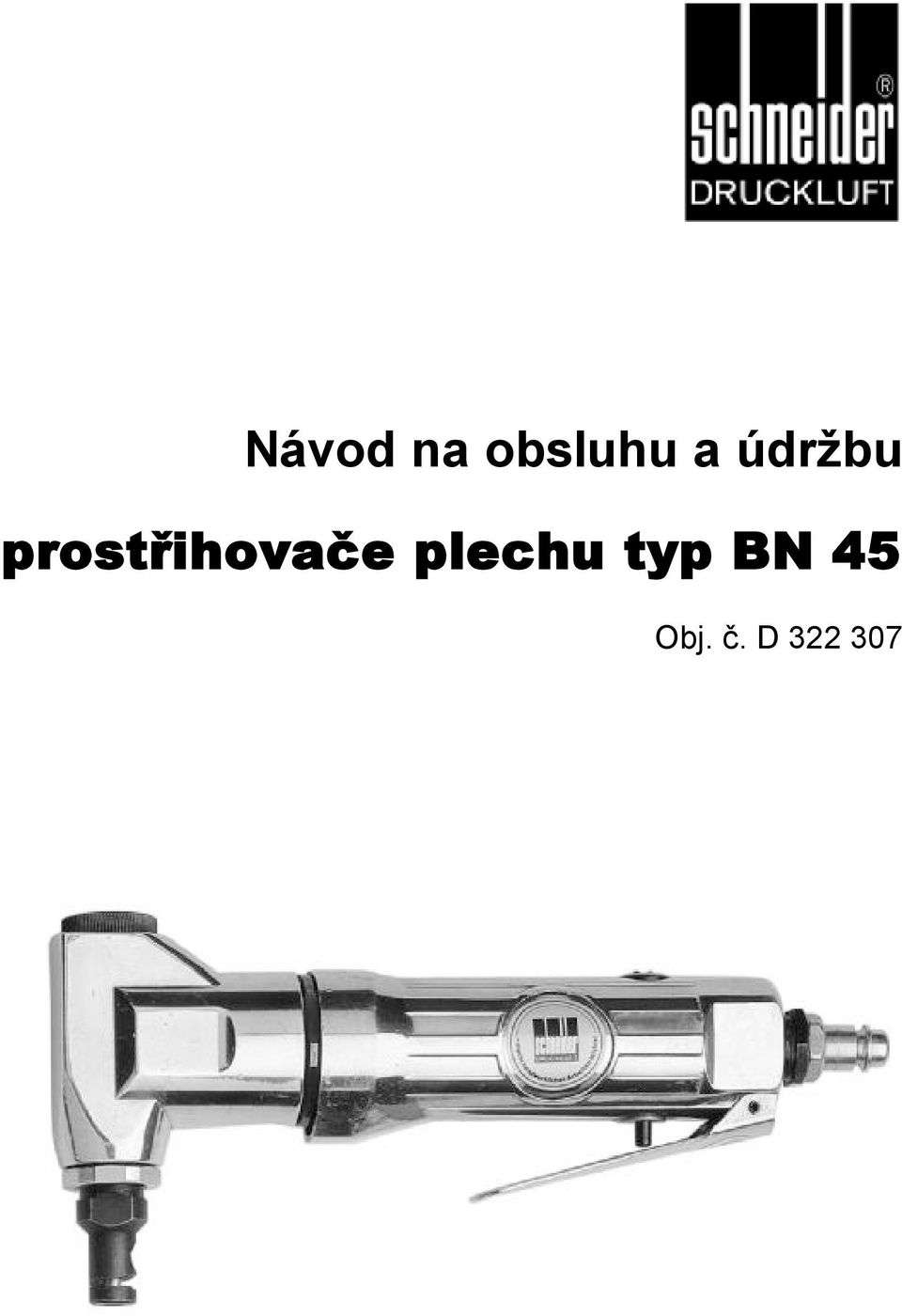

1 Návod na obsluhu a údržbu prostřihovače plechu typ BN 45 Obj. č. D

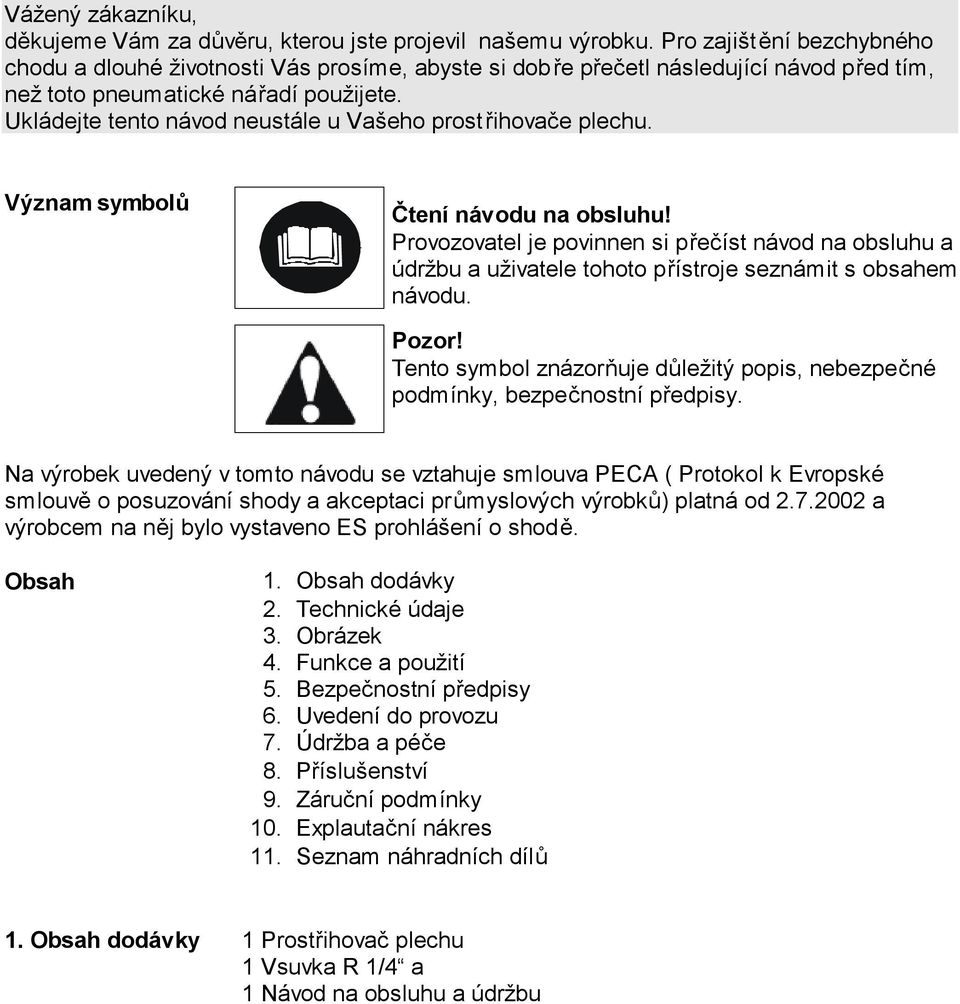

2 Vážený zákazníku, děkujeme Vám za důvěru, kterou jste projevil našemu výrobku. Pro zajištění bezchybného chodu a dlouhé životnosti Vás prosíme, abyste si dobře přečetl následující návod před tím, než toto pneumatické nářadí použijete. Ukládejte tento návod neustále u Vašeho prostřihovače plechu. Význam symbolů Čtení návodu na obsluhu! Provozovatel je povinnen si přečíst návod na obsluhu a údržbu a uživatele tohoto přístroje seznámit s obsahem návodu. Pozor! Tento symbol znázorňuje důležitý popis, nebezpečné podmínky, bezpečnostní předpisy. Na výrobek uvedený v tomto návodu se vztahuje smlouva PECA ( Protokol k Evropské smlouvě o posuzování shody a akceptaci průmyslových výrobků) platná od a výrobcem na něj bylo vystaveno ES prohlášení o shodě. Obsah 1. Obsah dodávky 2. Technické údaje 3. Obrázek 4. Funkce a použití 5. Bezpečnostní předpisy 6. Uvedení do provozu 7. Údržba a péče 8. Příslušenství 9. Záruční podmínky 10. Explautační nákres 11. Seznam náhradních dílů 1. Obsah dodávky 1 Prostřihovač plechu 1 Vsuvka R 1/4 a 1 Návod na obsluhu a údržbu

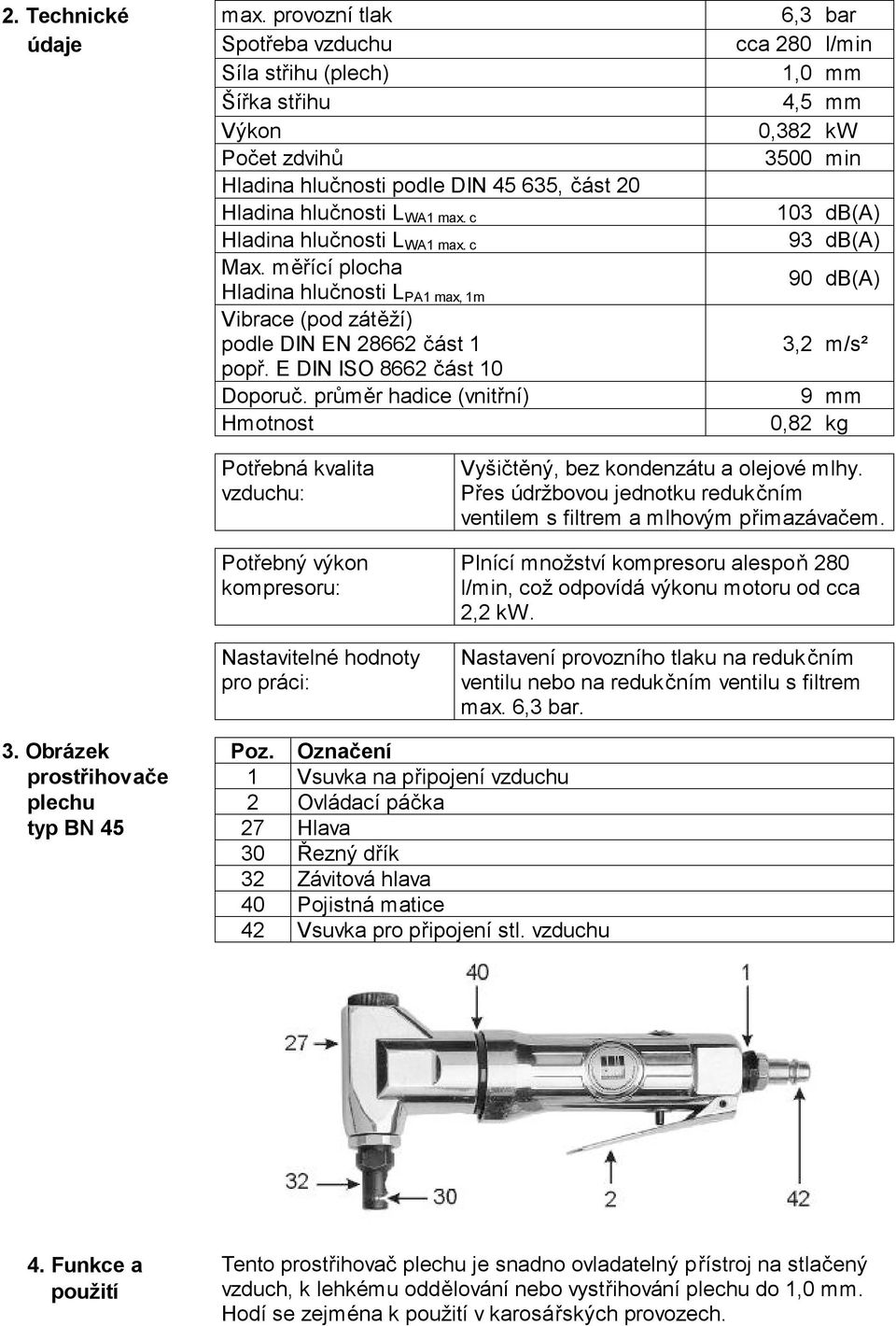

3 2. Technické max. provozní tlak 6,3 bar údaje Spotřeba vzduchu cca 280 l/min Síla střihu (plech) 1,0 mm Šířka střihu 4,5 mm Výkon 0,382 kw Počet zdvihů 3500 min Hladina hlučnosti podle DIN , část 20 Hladina hlučnosti L WA1 max. c 103 db(a) Hladina hlučnosti L WA1 max. c 93 db(a) Max. měřící plocha Hladina hlučnosti L PA1 max, 1m 90 db(a) Vibrace (pod zátěží) podle DIN EN část 1 3,2 m/s² popř. E DIN ISO 8662 část 10 Doporuč. průměr hadice (vnitřní) 9 mm Hmotnost 0,82 kg Potřebná kvalita vzduchu: Potřebný výkon kompresoru: Nastavitelné hodnoty pro práci: Vyšičtěný, bez kondenzátu a olejové mlhy. Přes údržbovou jednotku redukčním ventilem s filtrem a mlhovým přimazávačem. Plnící množství kompresoru alespoň 280 l/min, což odpovídá výkonu motoru od cca 2,2 kw. Nastavení provozního tlaku na redukčním ventilu nebo na redukčním ventilu s filtrem max. 6,3 bar. 3. Obrázek Poz. Označení prostřihovače 1 Vsuvka na připojení vzduchu plechu 2 Ovládací páčka typ BN Hlava 30 Řezný dřík 32 Závitová hlava 40 Pojistná matice 42 Vsuvka pro připojení stl. vzduchu 4. Funkce a použití Tento prostřihovač plechu je snadno ovladatelný přístroj na stlačený vzduch, k lehkému oddělování nebo vystřihování plechu do 1,0 mm. Hodí se zejména k použití v karosářských provozech.

4 Upotřebený vzduch odchází vepředu na pouzdře.

5 5. Bezpečnostní předpisy 6. Uvedení do provozu Chraňte sebe a své okolí tím, že budete dodržovat platné bezpe čnostní předpisy. Předejdete tím nebezpečí úrazu. - Prostřihovač plechu používejte pouze k účelům, ke kterým je určen. - Nedotýkejte se řezného dříku tak dlouho, dokud je přístroj připojen ke zdroji stl. vzduchu. - Nářadí ukládejte z dosahu dětí! - K práci přistupujte odpočatí a koncentrovaní. - Pneumatickým nářadím nemiřte proti lidem a zvířatům. - Připojení ke stlačenému vzduchu proveďte přes rychlospojku. - Nastavení provozního tlaku musí být provedeno přes redukční ventil. - Jako zdroj energie používejte pouze stlačený vzduch, nikoliv žádné plyny. - Před údržbovou a ošetřovací prací odpojte přístroj od zdroje stl. vzduchu. - Používejte pouze originální náhradní díly. - Opravy mohou provádět pouze kvalifikovaní pracovníci. - Nenechávejte běžet pži zátěži naprázdno. - Noste ochranné oblečení, zejm. ochranné rukavice. Našroubujte přiloženou vsuvku (Poz. 42) do vsuvky na připojení vzduchu (Poz. 1). Připojte prostřihovač plechu k výkonově odpovídajícímu kompresoru popř. do sítě stl. vzduchu. Použijte k tomu pružnou tlakovou hadici (vnitřní 9 mm) s rychlospojkou. Zajistěte, aby max. pracovní tlak (6 bar) nebyl překročen. Veďte závitovou hlavu prostřihovače plechu se zářezem k opracovávanému objektu. Nyní stisknutím ovládací páčky uvedete prostřihovač plechu do provozu. Při práci s prostřihovačem plechu zabraňte přetočení závitové hlavy. Před výměnou závitové hlavy a řezného dříku odpojte přístroj od zdroje stl. vduchu a postupujte následovně: 1. Povolte pojistnou matici (Poz. 40) a hlavu (Poz. 27) odšroubujte. 2. Odstraňte pojistný kroužek (Poz. 39) a vyjměte komplet excentrickou hřídel (Pos. 35) (s kuličkovými ložisky). 3. Demontujte unašeč (Poz. 34) a nasaďte hlavu (Poz. 27) na šroubovací tyč s umělohmotnou čelistí. 4. Povolte pojistnou matici (Poz. 33) a odšroubujte závitovou hlavu (Pos.32). 5. Vyjměte dřík (Poz. 30) s hřídelí (Poz. 29) a upněte do šroubovací tyče s umělohmotnou čelistí. 6. Vyšroubujte šestihranný šroub (Poz. 31) a řezný dřík (Poz. 30) a hřídel (Poz. 29) vyjměte popř. vyměňte. 7. Našroubujte a dotáhněte šestihranný šroub (Poz. 31). 8. Hřídel (Poz. 29) s řezným dříkem v hlavě (Poz. 27) nasaďte. 9. Nasaďte unašeč (Poz. 34) do hřídele (Poz. 29). 10. Excentricou hřídel (Poz. 35) s ložisky vložte zpět a zajistěte pojistným kroužkem (Poz. 39). 11. Kompletní hlavu (Poz. 27) na závitový kus (Poz. 23) na pouzd ře pevně našroubujte a zajistěte pojistnou maticí (Pos. 40). 12. Závitovou hlavu našroubujte (Poz. 32) do hlavy (Poz. 27) tak, aby řezný dřík, pokud se bude zcela vracet, ještě cca 0,6-0,7 mm vyčníval na závitové hlavě (Poz. 32). 13. Nastavení závitové hlavy zajistěte pojistnou maticí (Poz.33).

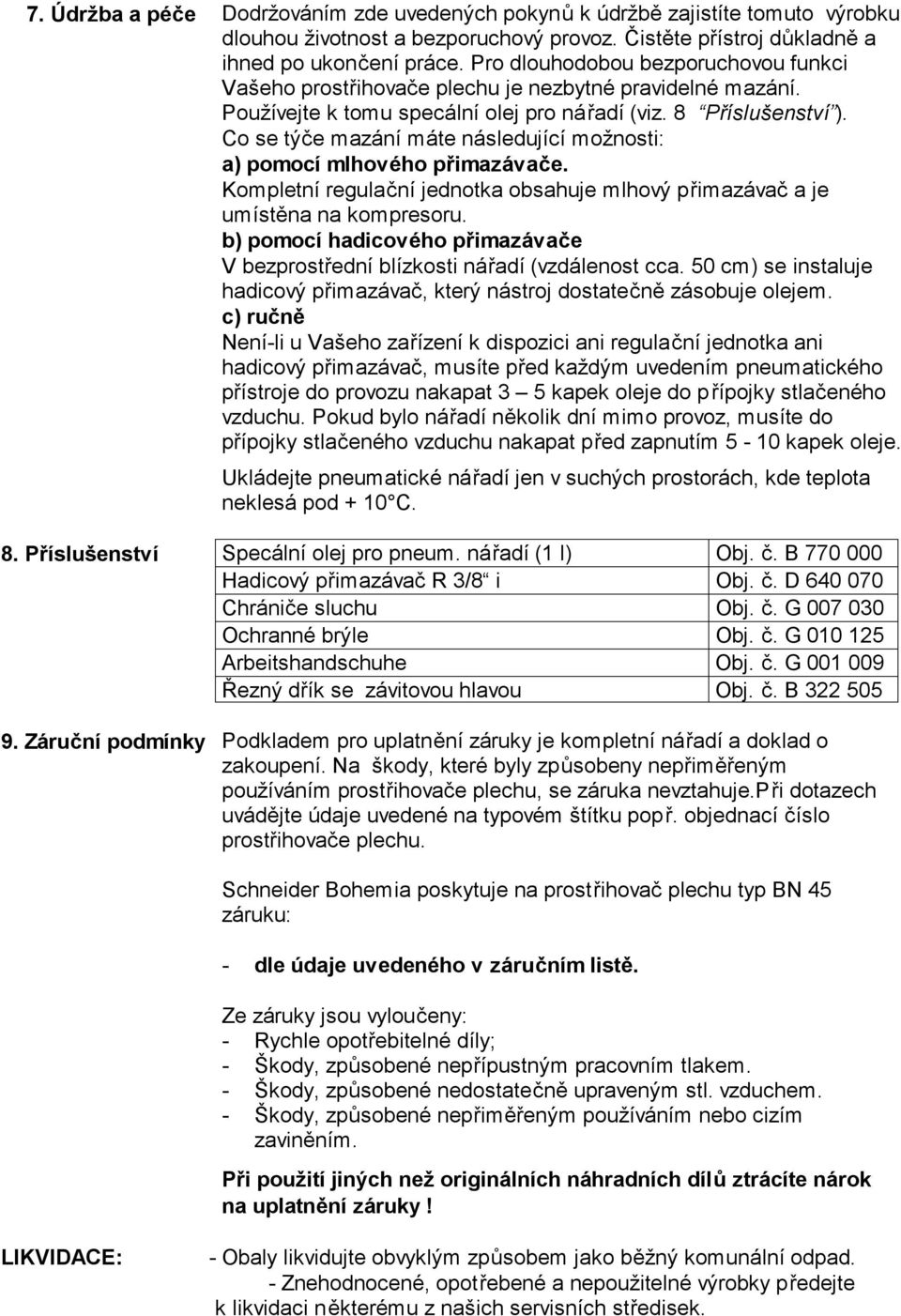

6 7. Údržba a péče Dodržováním zde uvedených pokynů k údržbě zajistíte tomuto výrobku dlouhou životnost a bezporuchový provoz. Čistěte přístroj důkladně a ihned po ukončení práce. Pro dlouhodobou bezporuchovou funkci Vašeho prostřihovače plechu je nezbytné pravidelné mazání. Používejte k tomu specální olej pro nářadí (viz. 8 Příslušenství ). Co se týče mazání máte následující možnosti: a) pomocí mlhového přimazávače. Kompletní regulační jednotka obsahuje mlhový přimazávač a je umístěna na kompresoru. b) pomocí hadicového přimazávače V bezprostřední blízkosti nářadí (vzdálenost cca. 50 cm) se instaluje hadicový přimazávač, který nástroj dostatečně zásobuje olejem. c) ručně Není-li u Vašeho zařízení k dispozici ani regulační jednotka ani hadicový přimazávač, musíte před každým uvedením pneumatického přístroje do provozu nakapat 3 5 kapek oleje do p řípojky stlačeného vzduchu. Pokud bylo nářadí několik dní mimo provoz, musíte do přípojky stlačeného vzduchu nakapat před zapnutím 5-10 kapek oleje. Ukládejte pneumatické nářadí jen v suchých prostorách, kde teplota neklesá pod + 10 C. 8. Příslušenství Specální olej pro pneum. nářadí (1 l) Obj. č. B Hadicový přimazávač R 3/8 i Obj. č. D Chrániče sluchu Obj. č. G Ochranné brýle Obj. č. G Arbeitshandschuhe Obj. č. G Řezný dřík se závitovou hlavou Obj. č. B Záruční podmínky Podkladem pro uplatnění záruky je kompletní nářadí a doklad o zakoupení. Na škody, které byly způsobeny nepřiměřeným používáním prostřihovače plechu, se záruka nevztahuje.při dotazech uvádějte údaje uvedené na typovém štítku popř. objednací číslo prostřihovače plechu. Schneider Bohemia poskytuje na prostřihovač plechu typ BN 45 záruku: - dle údaje uvedeného v záručním listě. Ze záruky jsou vyloučeny: - Rychle opotřebitelné díly; - Škody, způsobené nepřípustným pracovním tlakem. - Škody, způsobené nedostatečně upraveným stl. vzduchem. - Škody, způsobené nepřiměřeným používáním nebo cizím zaviněním. Při použití jiných než originálních náhradních dílů ztrácíte nárok na uplatnění záruky! LIKVIDACE: - Obaly likvidujte obvyklým způsobem jako běžný komunální odpad. - Znehodnocené, opotřebené a nepoužitelné výrobky předejte k likvidaci některému z našich servisních středisek.

7 10. Expluatační nákres prostřihovače plechu typ BN Seznam náhr. Poz. Obj. č. Označení Množ. dílů prostřih. 1 G Připojovací vsuvka 1 plechu 2 G Ovládací páčka 1 typ BN 45 3 G Upínací kolík DIN 1481, 3,0 x G Pouzdro 1 5 G Mosazné pouzdro 1 6 G O-kroužek 3,5 x 2,0 1 7 G Kolík ventilu 1 8 G Kulička ventliu 1 9 G Proužina ventilu 1 10 G Připojovací šroub 1 11 G O-kroužek 6,5 x 1, G Kryt ložiska 1 13 G Kuličkové ložisko 607-ZZ, DIN G Koncová deska 1 15 G Rotor 1 16 G Lamely-sada 37.8 x 8.5 x G Válec 1 18 G Upínací kolík DIN 1481, 2,0 x G Kryt ložiska 1 20 G Kuličkové ložisko 608-ZZ, DIN 625 1

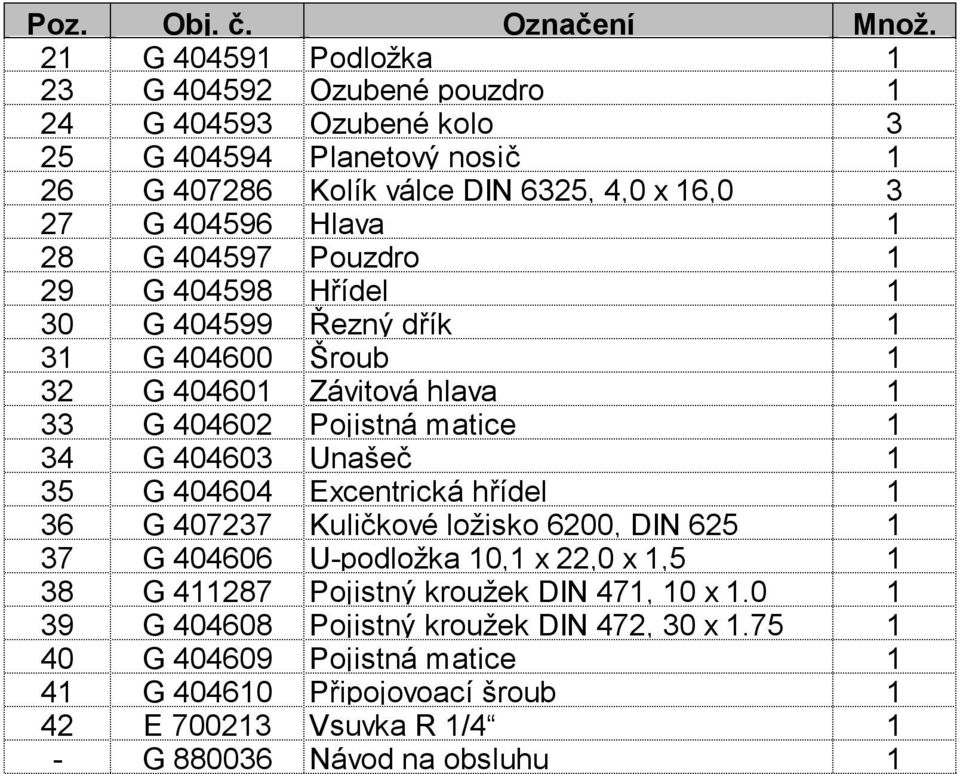

8 Poz. Obj. č. Označení Množ. 21 G Podložka 1 23 G Ozubené pouzdro 1 24 G Ozubené kolo 3 25 G Planetový nosič 1 26 G Kolík válce DIN 6325, 4,0 x 16, G Hlava 1 28 G Pouzdro 1 29 G Hřídel 1 30 G Řezný dřík 1 31 G Šroub 1 32 G Závitová hlava 1 33 G Pojistná matice 1 34 G Unašeč 1 35 G Excentrická hřídel 1 36 G Kuličkové ložisko 6200, DIN G U-podložka 10,1 x 22,0 x 1, G Pojistný kroužek DIN 471, 10 x G Pojistný kroužek DIN 472, 30 x G Pojistná matice 1 41 G Připojovoací šroub 1 42 E Vsuvka R 1/4 1 - G Návod na obsluhu 1
