1 Flexcon M CZ Tlakové expanzní nádoby s membra nou 2001, Flamco

2 Nas e adresa : Flamco CZ Evropská 423/ Praha info@flamco.cz Návod k montáz i a provozu pro Flexcon M Váz eny zákazníku S tlakovou expanzní nádobou s membra nou Flexcon M jste získal kvalitní vy robek firmy Flamco. Tlaková expanzní nádoba s membránou Flexcon M umoz n uje provozní bezpec nost a jednoduchost pr i montáz i. V následujícím textu najdete návody k ustavení/montáz i a k uvedení do provozu, tak jako popis zpu sobu práce expanzní nádoby Flexcon M. Budete-li mít jes te dals í dotazy k expanzním nádobám Flexcon M, rádi Vám je zodpovíme. Obsah Kapitola Strana 1. Vs eobecne 3 2. Funkce, zpu sob pra ce a vybavení 4 3. Ustavení a montáz 6 4. Uvedení do provozu - provoz 7. Servis - opakované zkous ky 8 2

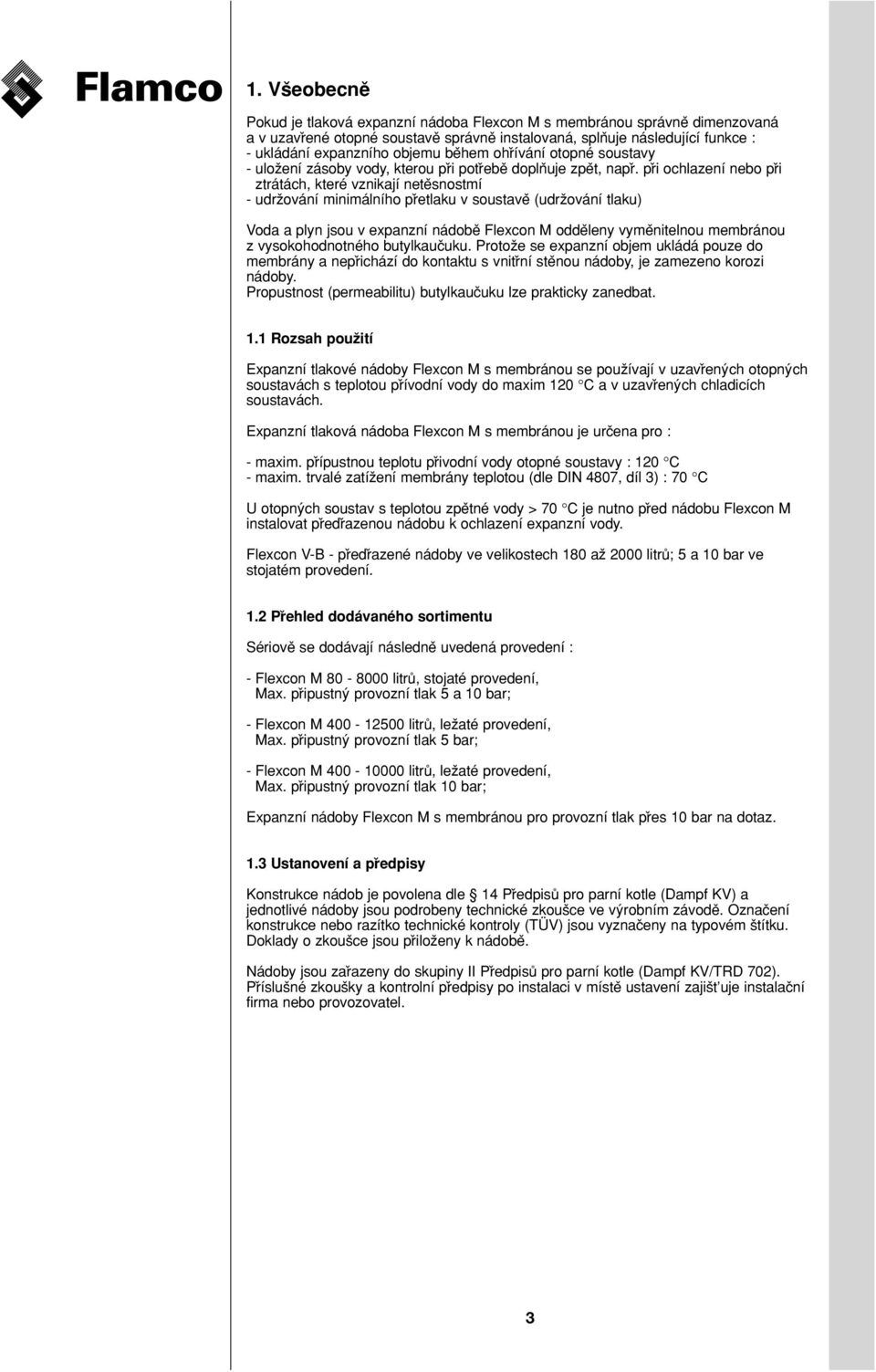

3 1. Vs eobecne Pokud je tlaková expanzní nádoba Flexcon M s membránou správne dimenzovana a v uzavr ené otopné soustave správne instalovaná, spln uje následující funkce : - ukládání expanzního objemu be hem ohr ívání otopné soustavy - uloz ení zásoby vody, kterou pr i potr ebe dopln uje zpe t, napr. pr i ochlazení nebo pr i ztrátách, které vznikají nete snostmí - udrz ování minimálního pr etlaku v soustave (udrz ování tlaku) Voda a plyn jsou v expanzní nádobe Flexcon M odde leny vyme nitelnou membránou z vysokohodnotného butylkauc uku. Protoz e se expanzní objem ukládá pouze do membrány a nepr ichází do kontaktu s vnitr ní ste nou nádoby, je zamezeno korozi nádoby. Propustnost (permeabilitu) butylkauc uku lze prakticky zanedbat. 1.1 Rozsah pouz ití Expanzní tlakové nádoby Flexcon M s membra nou se pouz ívají v uzavr eny ch otopny ch soustavách s teplotou pr ívodní vody do maxim 120 C a v uzavr eny ch chladicích soustavách. Expanzní tlakova nádoba Flexcon M s membránou je urc ena pro : - maxim. pr ípustnou teplotu pr ivodní vody otopné soustavy : 120 C - maxim. trvalé zatíz ení membrány teplotou (dle DIN 4807, díl 3) : 70 C U otopny ch soustav s teplotou zpe tné vody > 70 C je nutno pr ed nádobu Flexcon M instalovat pr edr azenou nádobu k ochlazení expanzní vody. Flexcon V-B - pr edr azené nádoby ve velikostech 180 az 2000 litru ; a 10 bar ve stojatém provedení. 1.2 Pr ehled dodávaného sortimentu Sériove se dodávají následne uvedená provedení : - Flexcon M litru, stojaté provedení, Max. pr ipustny provozní tlak a 10 bar; - Flexcon M litru, lez até provedení, Max. pr ipustny provozní tlak bar; - Flexcon M litru, lez até provedení, Max. pr ipustny provozní tlak 10 bar; Expanzní nádoby Flexcon M s membránou pro provozní tlak pr es 10 bar na dotaz. 1.3 Ustanovení a pr edpisy Konstrukce nádob je povolena dle 14 Pr edpisu pro parní kotle (Dampf KV) a jednotlivé nádoby jsou podrobeny technické zkous ce ve vy robním závode. Oznac ení konstrukce nebo razítko technické kontroly (TÜV) jsou vyznac eny na typovém s títku. Doklady o zkous ce jsou pr iloz eny k nádobe. Nádoby jsou zar azeny do skupiny II Pr edpisu pro parní kotle (Dampf KV/TRD 702). Pr íslus né zkous ky a kontrolní pr edpisy po instalaci v míste ustavení zajis t uje instalac ní firma nebo provozovatel. 3

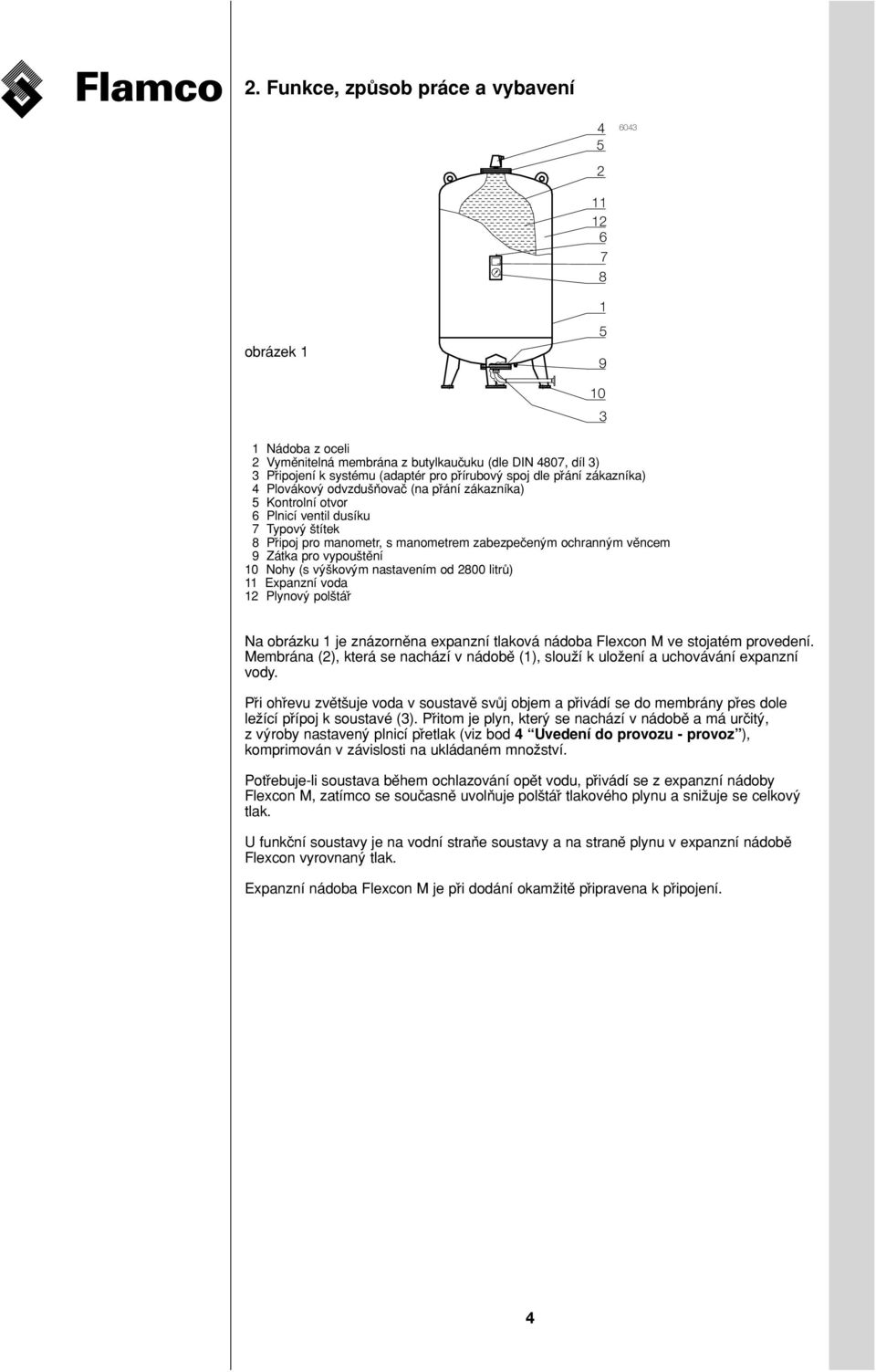

4 2. Funkce, zpu sob práce a vybavení obrázek Nádoba z oceli 2 Vyme nitelná membrána z butylkauc uku (dle DIN 4807, díl 3) 3 Pr ipojení k systému (adaptér pro pr írubovy spoj dle pr ání zákazníka) 4 Plovákovy odvzdus n ovac (na pr ání zákazníka) Kontrolní otvor 6 Plnicí ventil dusíku 7 Typovy s títek 8 Pr ipoj pro manometr, s manometrem zabezpec eny m ochranny m ve ncem 9 Zátka pro vypous te ní 10 Nohy (s vy s kovy m nastavením od 2800 litru ) 11 Expanzní voda 12 Plynovy pols tár Na obrázku 1 je znázorne na expanzní tlaková nádoba Flexcon M ve stojatém provedení. Membrána (2), která se nachází v nádobe (1), slouz í k uloz ení a uchovávání expanzní vody. Pr i ohr evu zve ts uje voda v soustave svu j objem a pr ivádí se do membrány pr es dole lez ící pr ípoj k soustavé (3). Pr itom je plyn, ktery se nachází v nádobe a má urc ity, z vy roby nastaveny plnicí pr etlak (viz bod 4 Uvedení do provozu - provoz ), komprimován v závislosti na ukládaném mnoz ství. Potr ebuje-li soustava be hem ochlazování ope t vodu, pr ivádí se z expanzní nádoby Flexcon M, zatímco se souc asne uvoln uje pols tár tlakového plynu a sniz uje se celkovy tlak. U funkc ní soustavy je na vodní stran e soustavy a na strane plynu v expanzní nádobe Flexcon vyrovnany tlak. Expanzní nádoba Flexcon M je pr i dodání okamz ite pr ipravena k pr ipojení. 4

5 Flexcon M - stojaté provedení Pr ipojení k soustave je s vy jimkou velikosti M 80 umíste no v kontrolním otvoru spodního dna nádoby. Velikost nádoby Pr ipojení k soustave Závit Pr íruba DIN PN 16 (DIN 2633) 0000 az 2080 litru 1 (v horním dy nku) az 800 litru 1 1 /4 /NA az 1600 litru 1 1 /2 /NA az 2000 litru 2 /NA az 200 litru 2 1 /2 /NA az 8000 litru - NA 100 Volitelné moz nosti pro Flexcon M - stojaté provedení Na pr ání zákazníka je moz no dodat pro nádoby velikosti 400 l az 200 l adaptér s pr írubovy m pr ipojením PN 16 dle DIN Dále lze tlakovou nádobu s membránou Flexcon M vybavit hlásic em protrz ení membrány k urc ení moz ného pos kození membrány. Flexcon M - lez até provedení Pr ipojení k soustave je u lez atého provedení umíste no v kontrolním otvoru na boku. Velikost nádoby Pr ipojení k soustave -pr íruba PN 16/DIN az 800 litru NA az 1600 litru NA az 2000 litru NA az 200 litru NA az 1200 litru NA 100

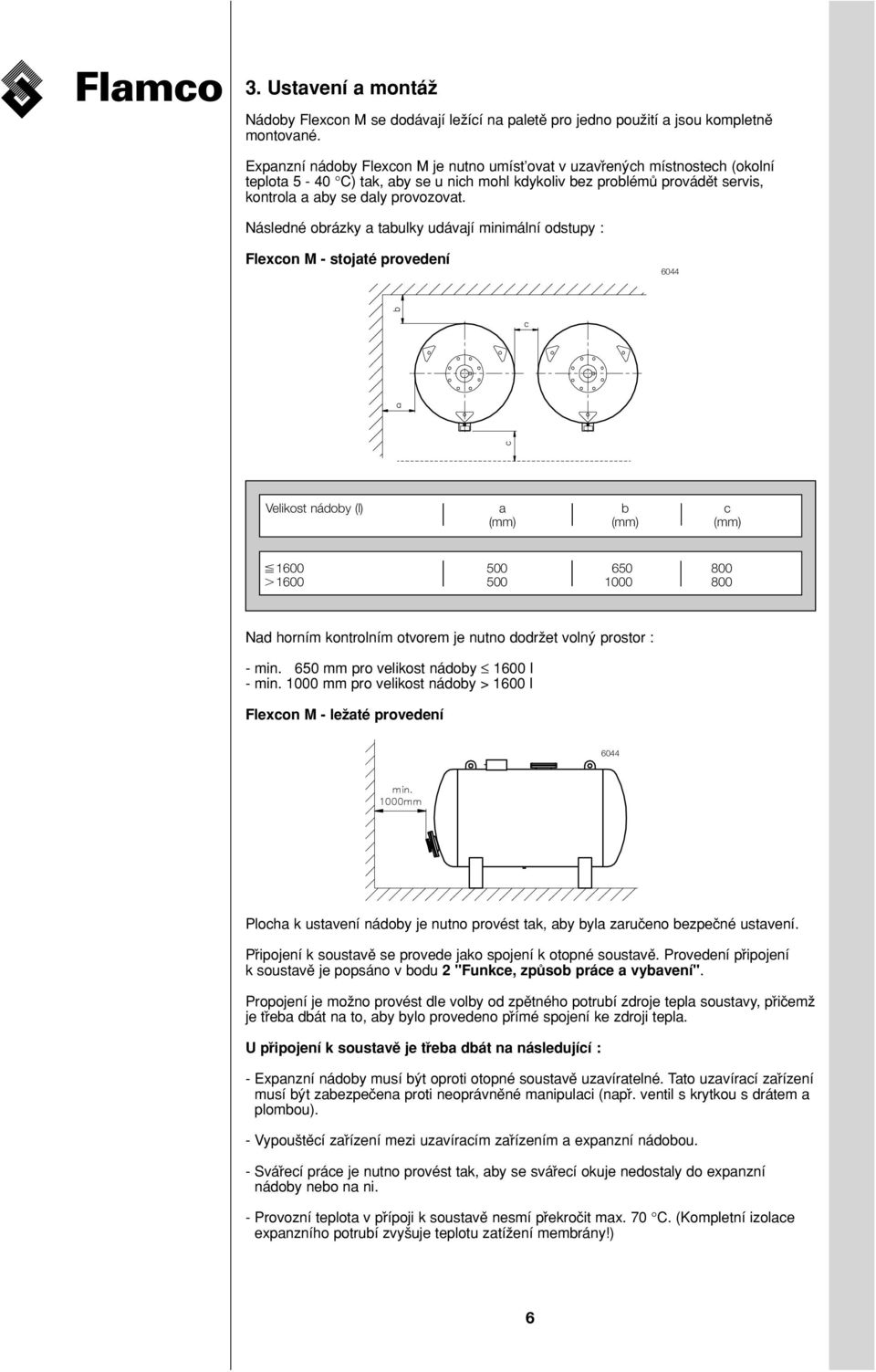

6 3. Ustavení a montáz Nádoby Flexcon M se dodávají lez ící na palete pro jedno pouz ití a jsou kompletne montované. Expanzní nádoby Flexcon M je nutno umíst ovat v uzavr eny ch místnostech (okolní teplota - 40 C) tak, aby se u nich mohl kdykoliv bez problému prováde t servis, kontrola a aby se daly provozovat. Následné obrázky a tabulky udávají minimální odstupy : Flexcon M - stojaté provedení 6044 Velikost nádoby (l) a b c (mm) (mm) (mm) Nad horním kontrolním otvorem je nutno dodrz et volny prostor : - min. 60 mm pro velikost nádoby 1600 l - min mm pro velikost nádoby > 1600 l Flexcon M - lez até provedení 6044 Plocha k ustavení nádoby je nutno provést tak, aby byla zaruc eno bezpec né ustavení. Pr ipojení k soustave se provede jako spojení k otopné soustave. Provedení pr ipojení k soustave je popsáno v bodu 2 "Funkce, zpu sob práce a vybavení". Propojení je moz no provést dle volby od zpe tného potrubí zdroje tepla soustavy, pr ic emz je tr eba dbát na to, aby bylo provedeno pr ímé spojení ke zdroji tepla. U pr ipojení k soustave je tr eba dbát na následující : - Expanzní nádoby musí by t oproti otopné soustave uzavíratelné. Tato uzavírací zar ízení musí by t zabezpec ena proti neoprávne né manipulaci (napr. ventil s krytkou s drátem a plombou). - Vypous te cí zar ízení mezi uzavíracím zar ízením a expanzní nádobou. - Svár ecí práce je nutno provést tak, aby se svár ecí okuje nedostaly do expanzní nádoby nebo na ni. - Provozní teplota v pr ípoji k soustave nesmí pr ekroc it max. 70 C. (Kompletní izolace expanzního potrubí zvys uje teplotu zatíz ení membrány!) 6

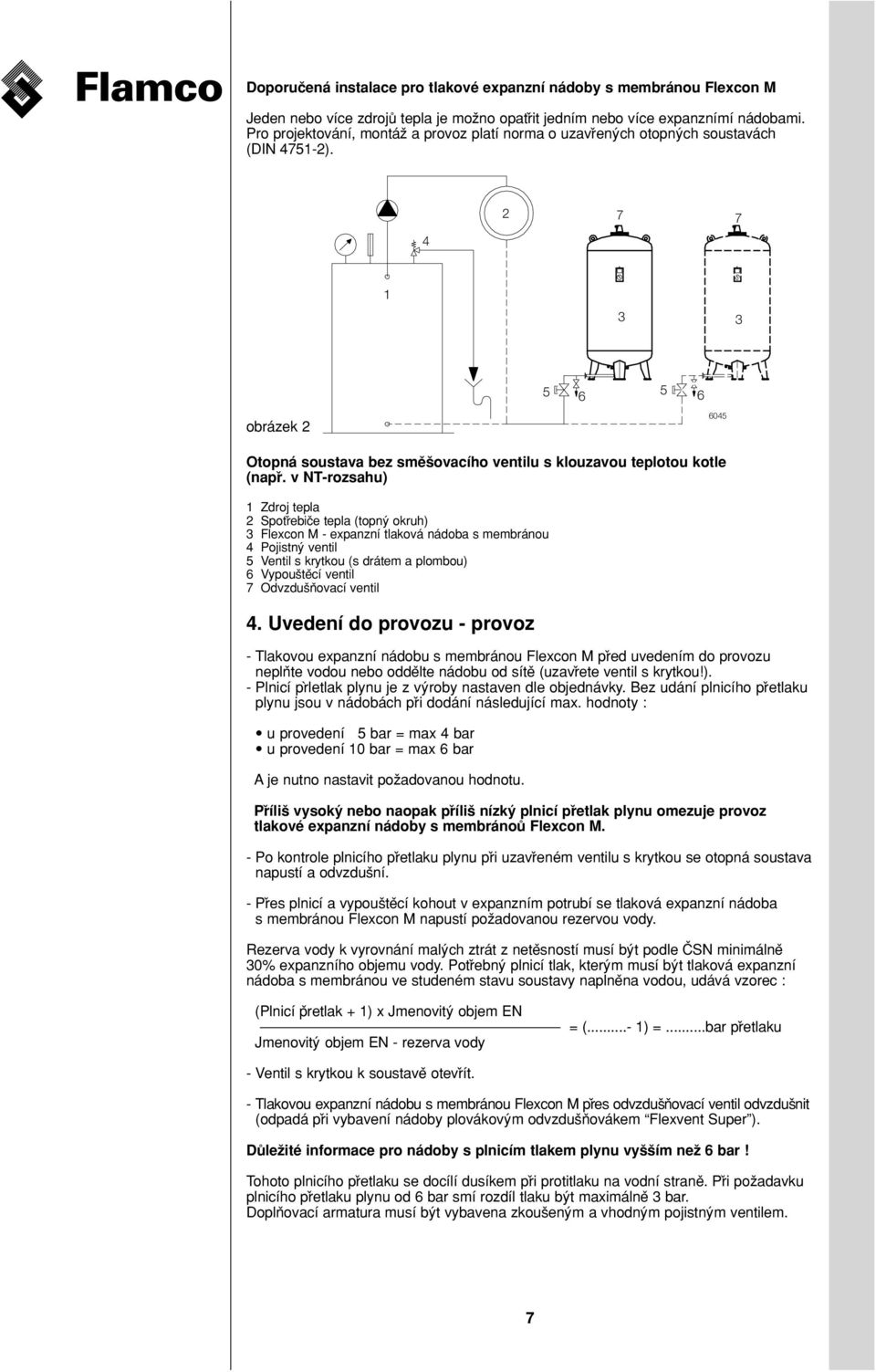

7 Doporuc ená instalace pro tlakové expanzní nádoby s membránou Flexcon M Jeden nebo více zdroju tepla je moz no opatr it jedním nebo více expanznímí nádobami. Pro projektování, montáz a provoz platí norma o uzavr eny ch otopny ch soustavách (DIN 471-2) obrázek Otopná soustava bez sme s ovacího ventilu s klouzavou teplotou kotle (napr. v NT-rozsahu) 1 Zdroj tepla 2 Spotr ebic e tepla (topny okruh) 3 Flexcon M - expanzní tlaková nádoba s membránou 4 Pojistny ventil Ventil s krytkou (s drátem a plombou) 6 Vypous te cí ventil 7 Odvzdus n ovací ventil 4. Uvedení do provozu - provoz - Tlakovou expanzní nádobu s membránou Flexcon M pr ed uvedením do provozu nepln te vodou nebo odde lte nádobu od síte (uzavr ete ventil s krytkou!). - Plnicí pr`letlak plynu je z vy roby nastaven dle objednávky. Bez udání plnicího pr etlaku plynu jsou v nádobách pr i dodání následující max. hodnoty : u provedení bar = max 4 bar u provedení 10 bar = max 6 bar A je nutno nastavit poz adovanou hodnotu. Pr ílis vysoky nebo naopak pr ílis nízky plnicí pr etlak plynu omezuje provoz tlakové expanzní nádoby s membránou Flexcon M. - Po kontrole plnicího pr etlaku plynu pr i uzavr eném ventilu s krytkou se otopná soustava napustí a odvzdus ní. - Pr es plnicí a vypous te cí kohout v expanzním potrubí se tlaková expanzní nádoba s membránou Flexcon M napustí poz adovanou rezervou vody. Rezerva vody k vyrovnání maly ch ztrát z nete sností musí by t podle CµSN minimálne 30% expanzního objemu vody. Potr ebny plnicí tlak, ktery m musí by t tlaková expanzní nádoba s membránou ve studeném stavu soustavy naplne na vodou, udává vzorec : (Plnicí p retlak + 1) x Jmenovity objem EN Jmenovity objem EN - rezerva vody = (...- 1) =...bar pr etlaku - Ventil s krytkou k soustave otevr ít. - Tlakovou expanzní nádobu s membránou Flexcon M pr es odvzdus n ovací ventil odvzdus nit (odpadá pr i vybavení nádoby plovákovy m odvzdus n ovákem Flexvent Super ). Du lez ité informace pro nádoby s plnicím tlakem plynu vys s ím nez 6 bar! Tohoto plnicího pr etlaku se docílí dusíkem pr i protitlaku na vodní strane. Pr i poz adavku plnicího pr etlaku plynu od 6 bar smí rozdíl tlaku by t maximálne 3 bar. Dopln ovací armatura musí by t vybavena zkous eny m a vhodny m pojistny m ventilem. 7

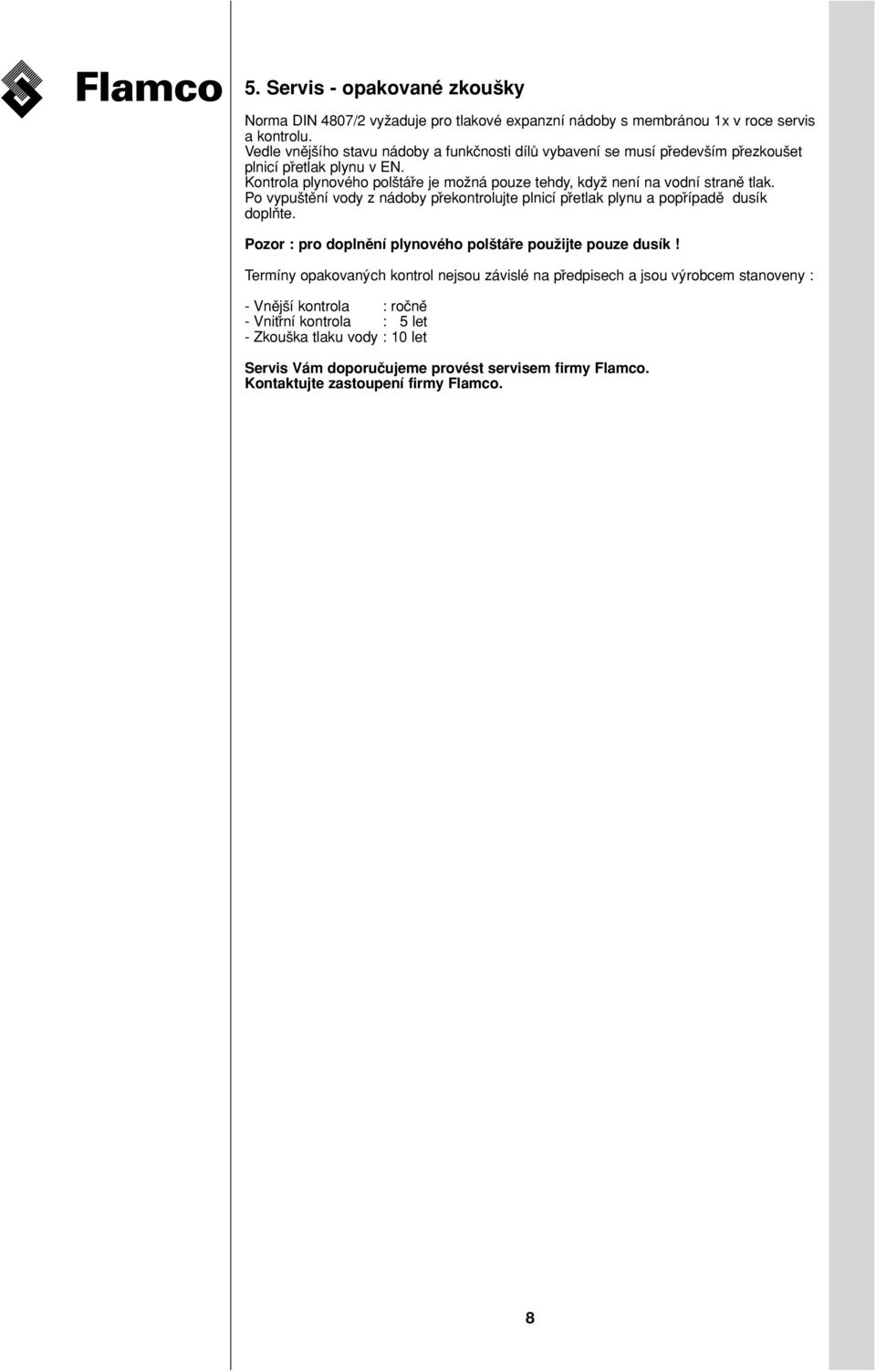

8 . Servis - opakované zkous ky Norma DIN 4807/2 vyz aduje pro tlakové expanzní nádoby s membránou 1x v roce servis a kontrolu. Vedle vne js ího stavu nádoby a funkc nosti dílu vybavení se musí pr edevs ím pr ezkous et plnicí pr etlak plynu v EN. Kontrola plynového pols tár e je moz ná pouze tehdy, kdyz není na vodní strane tlak. Po vypus te ní vody z nádoby pr ekontrolujte plnicí pr etlak plynu a popr ípade dusík dopln te. Pozor : pro doplne ní plynového pols tár e pouz ijte pouze dusík! Termíny opakovany ch kontrol nejsou závislé na pr edpisech a jsou vy robcem stanoveny : - Vne js í kontrola : roc ne - Vnitr ní kontrola : let - Zkous ka tlaku vody : 10 let Servis Vám doporuc ujeme provést servisem firmy Flamco. Kontaktujte zastoupení firmy Flamco. 8
