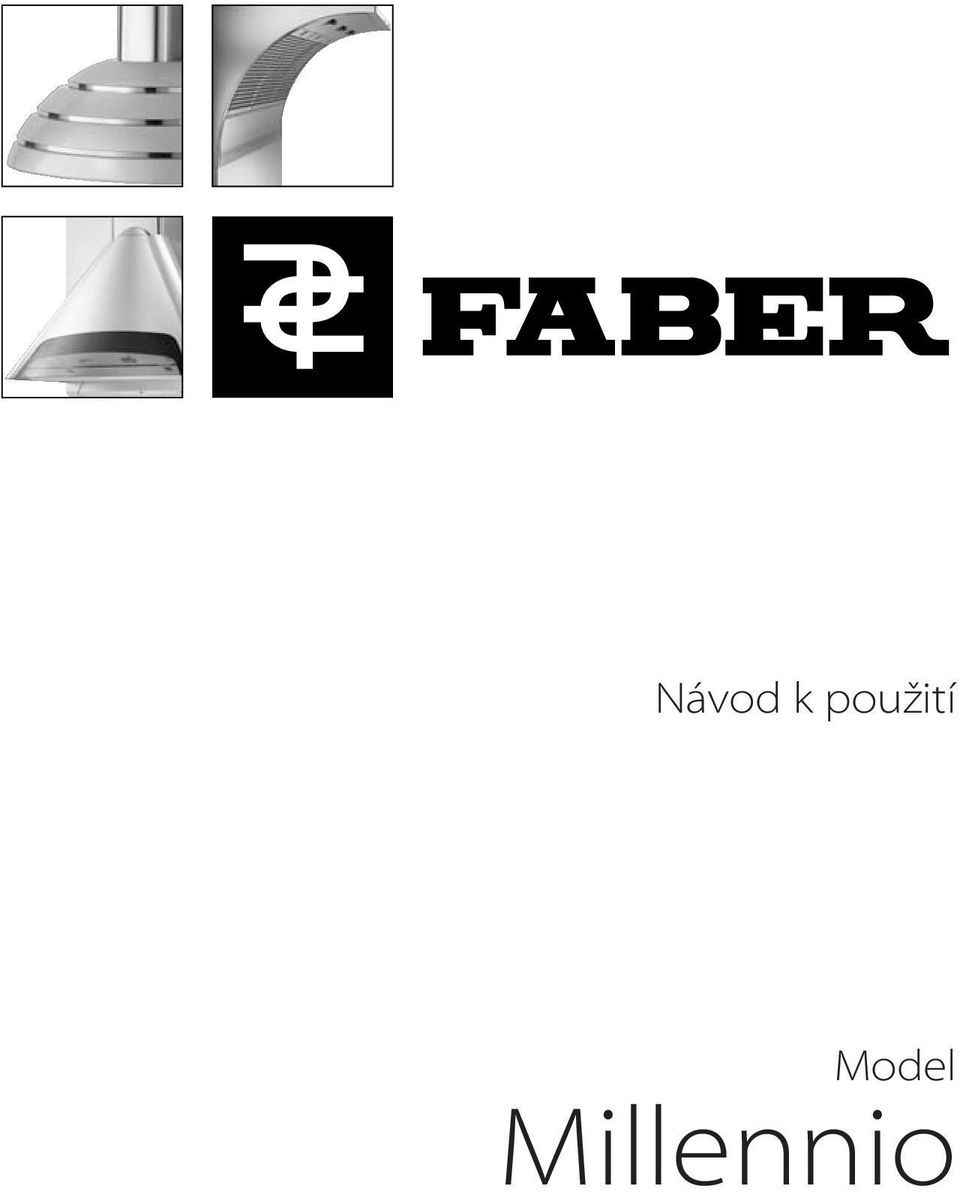

1 Návod k použití Model Millennio

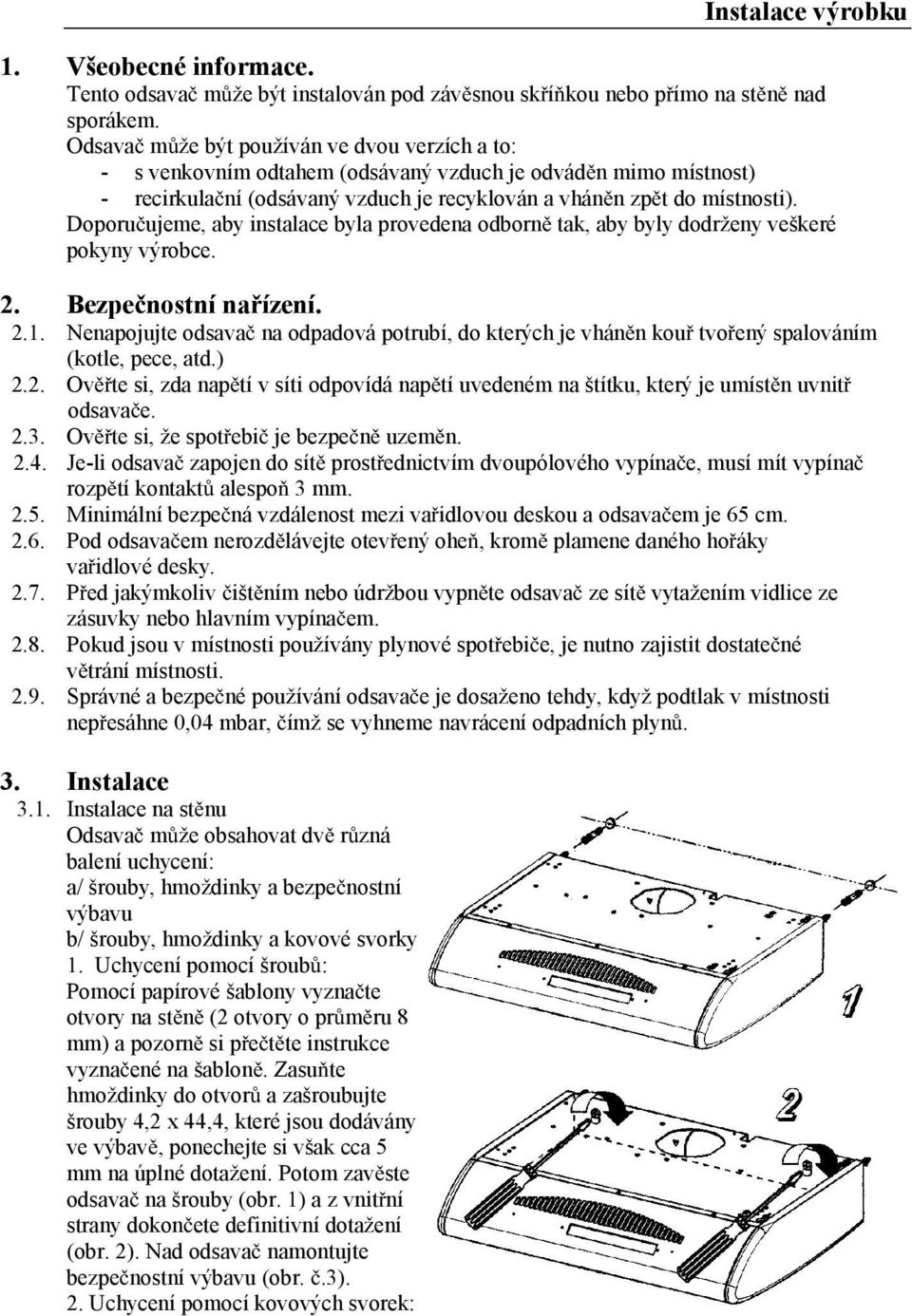

2 Instalace výrobku 1. Všeobecné informace. Tento odsava m že být instalován pod záv snou sk í kou nebo p ímo na st n nad sporákem. Odsava m že být používán ve dvou verzích a to: - s venkovním odtahem (odsávaný vzduch je odvád n mimo místnost) - recirkula ní (odsávaný vzduch je recyklován a vhán n zp t do místnosti). Doporu ujeme, aby instalace byla provedena odborn tak, aby byly dodrženy veškeré pokyny výrobce. 2. Bezpe nostní na ízení. 2.. Nenapojujte odsava na odpadová potrubí, do kterých je vhán n kou tvo ený spalováním (kotle, pece, atd.) 2.2. Ov te si, zda nap tí v síti odpovídá nap tí uvedeném na štítku, který je umíst n uvnit odsava e Ov te si, že spot ebi je bezpe n uzem n Je-li odsava zapojen do sít prost ednictvím dvoupólového vypína e, musí mít vypína rozp tí kontakt alespo 3 mm Minimální bezpe ná vzdálenost mezi va idlovou deskou a odsava em je 65 cm Pod odsava em nerozd lávejte otev ený ohe, krom plamene daného ho áky va idlové desky P ed jakýmkoliv išt ním nebo údržbou vypn te odsava ze sít vytažením vidlice ze zásuvky nebo hlavním vypína em Pokud jsou v místnosti používány plynové spot ebi e, je nutno zajistit dostate né v trání místnosti Správné a bezpe né používání odsava e je dosaženo tehdy, když podtlak v místnosti nep esáhne 0,04 mbar, ímž se vyhneme navrácení odpadních plyn. 3. Instalace 3.. Instalace na st nu Odsava m že obsahovat dv r zná balení uchycení: a/ šrouby, hmoždinky a bezpe nostní výbavu b/ šrouby, hmoždinky a kovové svorky. Uchycení pomocí šroub : Pomocí papírové šablony vyzna te otvory na st n (2 otvory o pr m ru 8 mm) a pozorn si p e t te instrukce vyzna ené na šablon. Zasu te hmoždinky do otvor a zašroubujte šrouby 4,2 x 44,4, které jsou dodávány ve výbav, ponechejte si však cca 5 mm na úplné dotažení. Potom zav ste odsava na šrouby (obr. ) a z vnit ní strany dokon ete definitivní dotažení (obr. 2). Nad odsava namontujte bezpe nostní výbavu (obr..3). 2. Uchycení pomocí kovových svorek:

Doporu ujeme, aby instalace byla provedena odborn tak, aby byly dodrženy veškeré pokyny výrobce. 2.

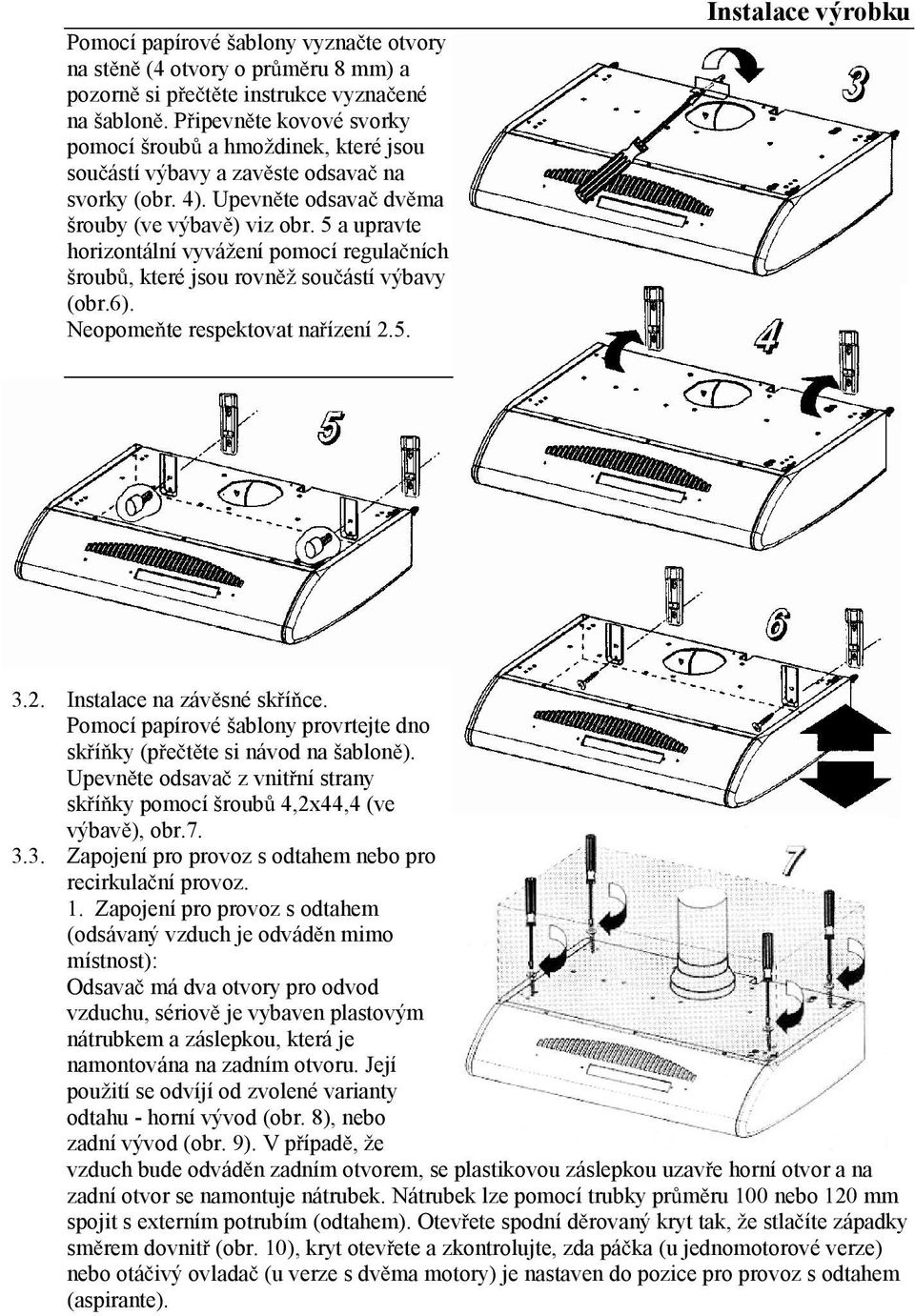

3 Pomocí papírové šablony vyzna te otvory na st n (4 otvory o pr m ru 8 mm) a pozorn si p e t te instrukce vyzna ené na šablon. P ipevn te kovové svorky pomocí šroub a hmoždinek, které jsou sou ástí výbavy a zav ste odsava na svorky (obr. 4). Upevn te odsava dv ma šrouby (ve výbav ) viz obr. 5 a upravte horizontální vyvážení pomocí regula ních šroub, které jsou rovn ž sou ástí výbavy (obr.6). Neopome te respektovat na ízení 2.5. Instalace výrobku 3.2. Instalace na záv sné sk í ce. Pomocí papírové šablony provrtejte dno sk í ky (p e t te si návod na šablon ). Upevn te odsava z vnit ní strany sk í ky pomocí šroub 4,2x44,4 (ve výbav ), obr Zapojení pro provoz s odtahem nebo pro recirkula ní provoz.. Zapojení pro provoz s odtahem (odsávaný vzduch je odvád n mimo místnost): Odsava má dva otvory pro odvod vzduchu, sériov je vybaven plastovým nátrubkem a záslepkou, která je namontována na zadním otvoru. Její použití se odvíjí od zvolené varianty odtahu - horní vývod (obr. 8), nebo zadní vývod (obr. 9). V p ípad, že vzduch bude odvád n zadním otvorem, se plastikovou záslepkou uzav e horní otvor a na zadní otvor se namontuje nátrubek. Nátrubek lze pomocí trubky pr m ru 00 nebo 20 mm spojit s externím potrubím (odtahem). Otev ete spodní d rovaný kryt tak, že stla íte západky sm rem dovnit (obr. 0), kryt otev ete a zkontrolujte, zda pá ka (u jednomotorové verze) nebo otá ivý ovlada (u verze s dv ma motory) je nastaven do pozice pro provoz s odtahem (aspirante).

5 a upravte horizontální vyvážení pomocí regula ních šroub, které jsou rovn ž sou ástí výbavy (obr.6). Neopome te respektovat na ízení 2.5. Instalace výrobku 3.2. Instalace na záv sné sk í ce.

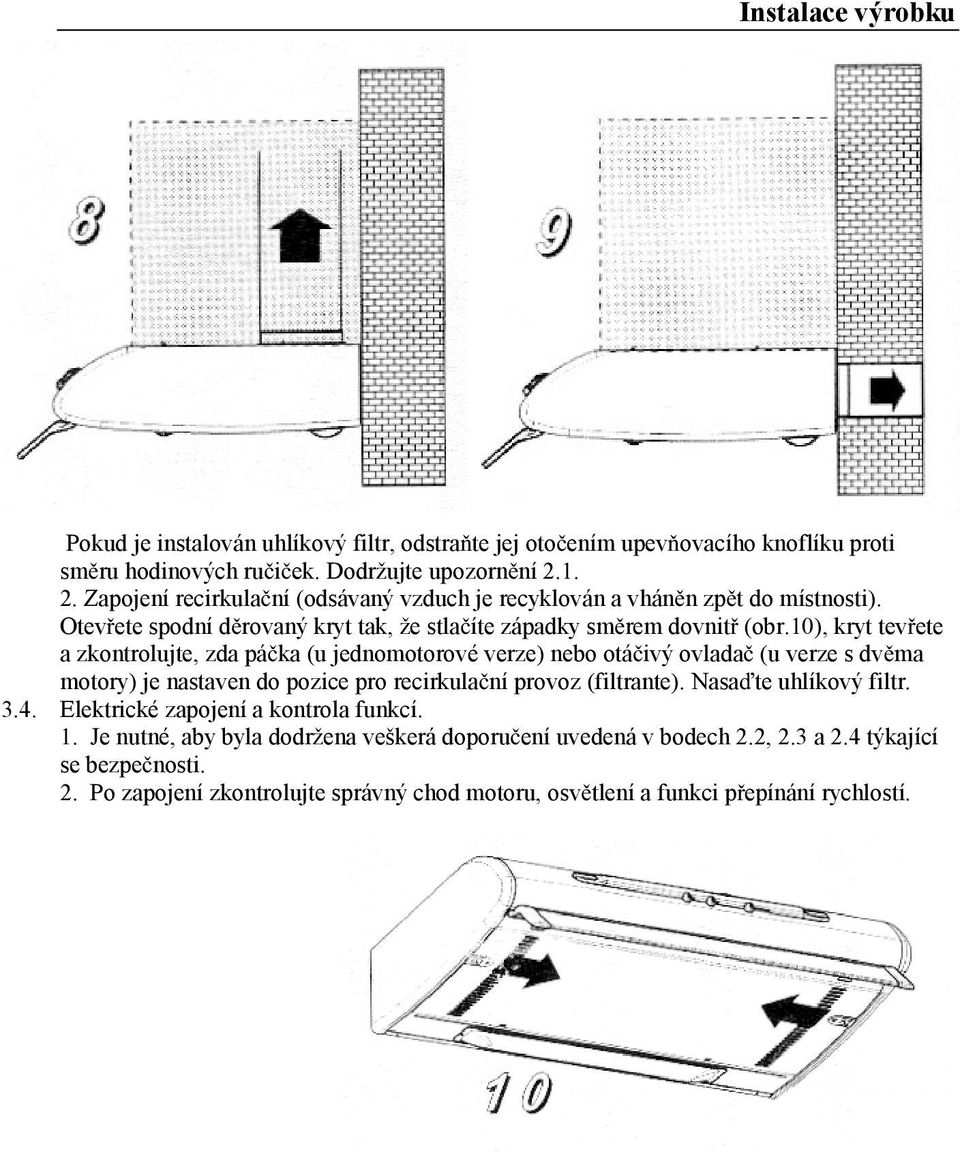

4 Instalace výrobku Pokud je instalován uhlíkový filtr, odstra te jej oto ením upev ovacího knoflíku proti sm ru hodinových ru i ek. Dodržujte upozorn ní Zapojení recirkula ní (odsávaný vzduch je recyklován a vhán n zp t do místnosti). Otev ete spodní d rovaný kryt tak, že stla íte západky sm rem dovnit (obr. 0), kryt tev ete a zkontrolujte, zda pá ka (u jednomotorové verze) nebo otá ivý ovlada (u verze s dv ma motory) je nastaven do pozice pro recirkula ní provoz (filtrante). Nasa te uhlíkový filtr Elektrické zapojení a kontrola funkcí.. Je nutné, aby byla dodržena veškerá doporu ení uvedená v bodech 2.2, 2.3 a 2.4 týkající se bezpe nosti. 2. Po zapojení zkontrolujte správný chod motoru, osv tlení a funkci p epínání rychlostí.

0), kryt tev ete a zkontrolujte, zda pá ka (u jednomotorové verze) nebo otá ivý ovlada (u verze s dv ma motory) je nastaven do pozice pro recirkula ní provoz (filtrante).

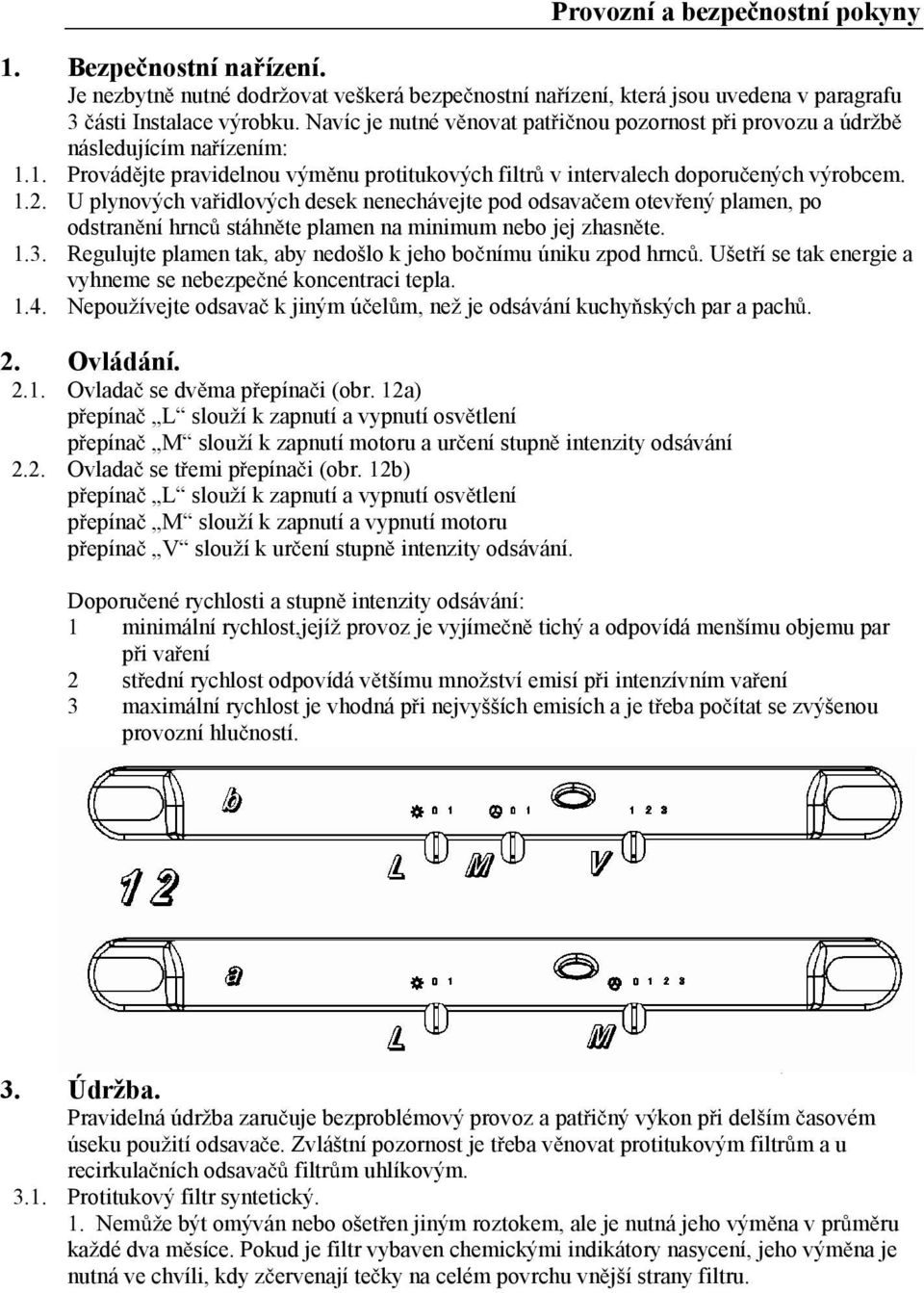

5 Provozní a bezpe nostní pokyny 1. Bezpe nostní na ízení. Je nezbytn nutné dodržovat veškerá bezpe nostní na ízení, která jsou uvedena v paragrafu 3 ásti Instalace výrobku. Navíc je nutné v novat pat i nou pozornost p i provozu a údržb následujícím na ízením:.. Provád jte pravidelnou vým nu protitukových filtr v intervalech doporu ených výrobcem..2. U plynových va idlových desek nenechávejte pod odsava em otev ený plamen, po odstran ní hrnc stáhn te plamen na minimum nebo jej zhasn te..3. Regulujte plamen tak, aby nedošlo k jeho bo nímu úniku zpod hrnc. Ušet í se tak energie a vyhneme se nebezpe né koncentraci tepla..4. Nepoužívejte odsava k jiným ú el m, než je odsávání kuchy ských par a pach. 2. Ovládání. 2.. Ovlada se dv ma p epína i (obr. 2a) p epína L slouží k zapnutí a vypnutí osv tlení p epína M slouží k zapnutí motoru a ur ení stupn intenzity odsávání 2.2. Ovlada se t emi p epína i (obr. 2b) p epína L slouží k zapnutí a vypnutí osv tlení p epína M slouží k zapnutí a vypnutí motoru p epína V slouží k ur ení stupn intenzity odsávání. Doporu ené rychlosti a stupn intenzity odsávání: minimální rychlost,jejíž provoz je vyjíme n tichý a odpovídá menšímu objemu par p i va ení 2 st ední rychlost odpovídá v tšímu množství emisí p i intenzívním va ení 3 maximální rychlost je vhodná p i nejvyšších emisích a je t eba po ítat se zvýšenou provozní hlu ností. 3. Údržba. Pravidelná údržba zaru uje bezproblémový provoz a pat i ný výkon p i delším asovém úseku použití odsava e. Zvláštní pozornost je t eba v novat protitukovým filtr m a u recirkula ních odsava filtr m uhlíkovým. 3.. Protitukový filtr syntetický.. Nem že být omýván nebo ošet en jiným roztokem, ale je nutná jeho vým na v pr m ru každé dva m síce. Pokud je filtr vybaven chemickými indikátory nasycení, jeho vým na je nutná ve chvíli, kdy z ervenají te ky na celém povrchu vn jší strany filtru.

U plynových va idlových desek nenechávejte pod odsava em otev ený plamen, po odstran ní hrnc stáhn te plamen na minimum nebo jej zhasn te..3.

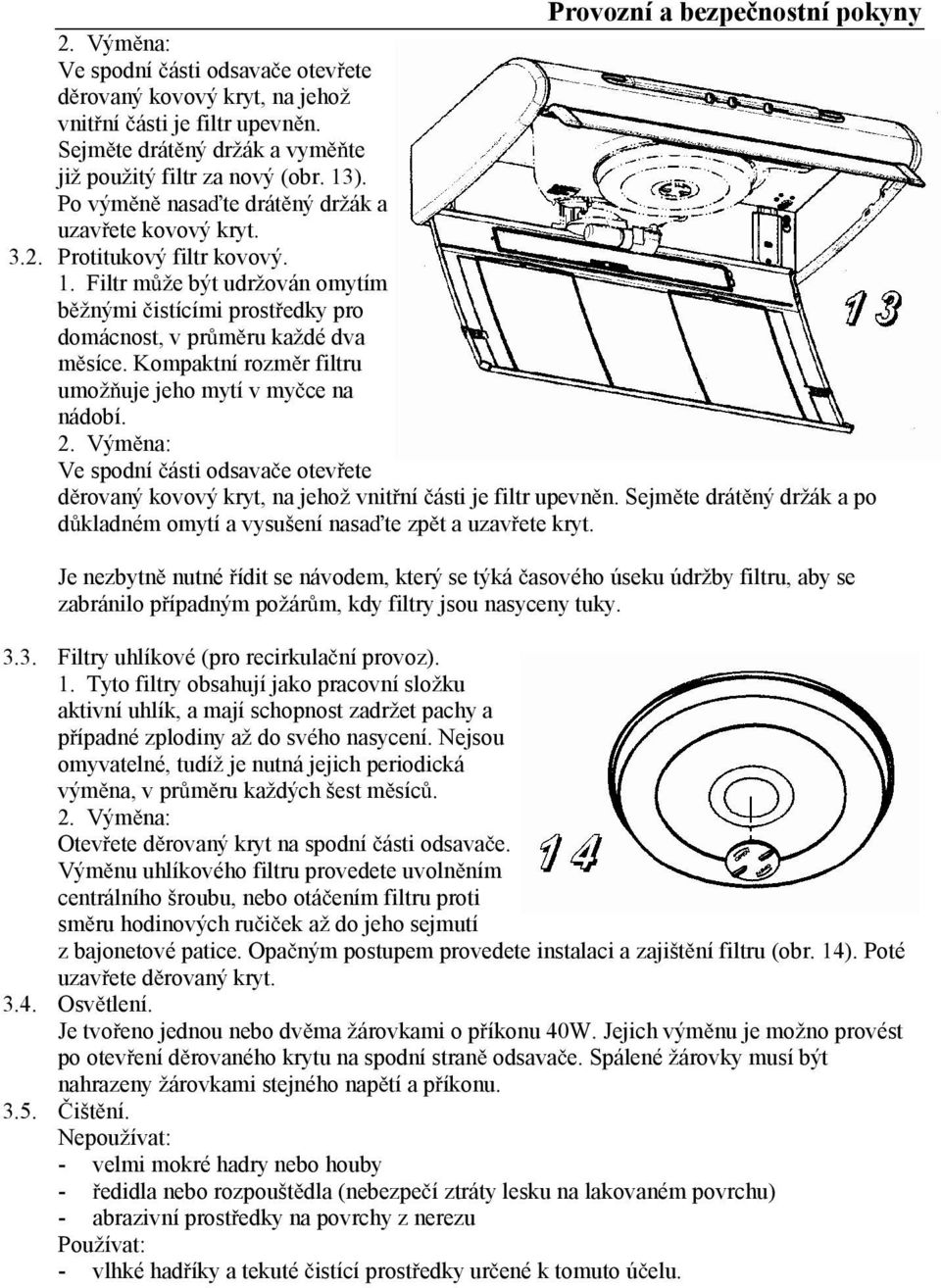

6 Provozní a bezpe nostní pokyny 2. Vým na: Ve spodní ásti odsava e otev ete d rovaný kovový kryt, na jehož vnit ní ásti je filtr upevn n. Sejm te drát ný držák a vym te již použitý filtr za nový (obr. 3). Po vým n nasa te drát ný držák a uzav ete kovový kryt Protitukový filtr kovový.. Filtr m že být udržován omytím b žnými istícími prost edky pro domácnost, v pr m ru každé dva m síce. Kompaktní rozm r filtru umož uje jeho mytí v my ce na nádobí. 2. Vým na: Ve spodní ásti odsava e otev ete d rovaný kovový kryt, na jehož vnit ní ásti je filtr upevn n. Sejm te drát ný držák a po d kladném omytí a vysušení nasa te zp t a uzav ete kryt. Je nezbytn nutné ídit se návodem, který se týká asového úseku údržby filtru, aby se zabránilo p ípadným požár m, kdy filtry jsou nasyceny tuky Filtry uhlíkové (pro recirkula ní provoz).. Tyto filtry obsahují jako pracovní složku aktivní uhlík, a mají schopnost zadržet pachy a p ípadné zplodiny až do svého nasycení. Nejsou omyvatelné, tudíž je nutná jejich periodická vým na, v pr m ru každých šest m síc. 2. Vým na: Otev ete d rovaný kryt na spodní ásti odsava e. Vým nu uhlíkového filtru provedete uvoln ním centrálního šroubu, nebo otá ením filtru proti sm ru hodinových ru i ek až do jeho sejmutí z bajonetové patice. Opa ným postupem provedete instalaci a zajišt ní filtru (obr. 4). Poté uzav ete d rovaný kryt Osv tlení. Je tvo eno jednou nebo dv ma žárovkami o p íkonu 40W. Jejich vým nu je možno provést po otev ení d rovaného krytu na spodní stran odsava e. Spálené žárovky musí být nahrazeny žárovkami stejného nap tí a p íkonu išt ní. Nepoužívat: - velmi mokré hadry nebo houby - edidla nebo rozpoušt dla (nebezpe í ztráty lesku na lakovaném povrchu) - abrazivní prost edky na povrchy z nerezu Používat: - vlhké had íky a tekuté istící prost edky ur ené k tomuto ú elu.

Kompaktní rozm r filtru umož uje jeho mytí v my ce na nádobí. 2. Vým na: Ve spodní ásti odsava e otev ete d rovaný kovový kryt, na jehož vnit ní ásti je filtr upevn n.

7 Zastoupení pro Českou republiku: PROMTINVEST spol. s r.o. info@odsavacefaber.cz, tel.: , fax:
