1 DOKUMENTACE PRO STAVEBNÍ ŘÍZENÍ Blok: Objekt / PS: Stupeň: Třídící znak: DSŘ Skart. Znak: Pořadové číslo: Stavba: Investor: Místo stavby: ZEVO Závod na energetické využití odpadu TEREA CHEB s.r.o., Májová 588/33, Cheb Cheb Vypracoval: Vedoucí útvaru: Datum: Celk. počet A4: Ing. Jaroslav ORAL Ing. Jaroslav ORAL 02 / Kontroloval: HIP: Soubor: Vladimír Štěpnička Dipl. Ing. Steffen Zagermann D2) DOKUMENTACE TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ PS01 PŘÍPRAVA A SKLADOVÁNÍ ODPADU TECHNICKÁ ZPRÁVA Číslo zakázky: Archivní číslo: Index: Číslo výtisku: Z D PS01 A

2 OBSAH 1 Úvod Technická zpráva Účel, funkce a, kapacita a hlavní technologické parametry zařízeníí Popis technologie řešení manipulace s materiálem Pracovní síly a směnnost Látková bilance, spotřeba surovin Množství odpadů a odpadních látek Rozpis požadovaných energií Požadavky na skladovaní spotřeba vody, energií a paliv Zdůvodnení dispozičního řešení Zvláštní požadavky na montáž Požadavky na požární signalizáci Náterový systém, barevné řešení Systém řízení technologických procesů Zásobování energiemi Provozní rozvod silnoproudu Provozní potrubí Provozní vzduchotechnika Nároky na údržbu HIM, vč. ochrany proti korozi Údržba HIM Ochrana proti korozi... 9 Únor 2014 Archivní číslo D PS01 2 / 9

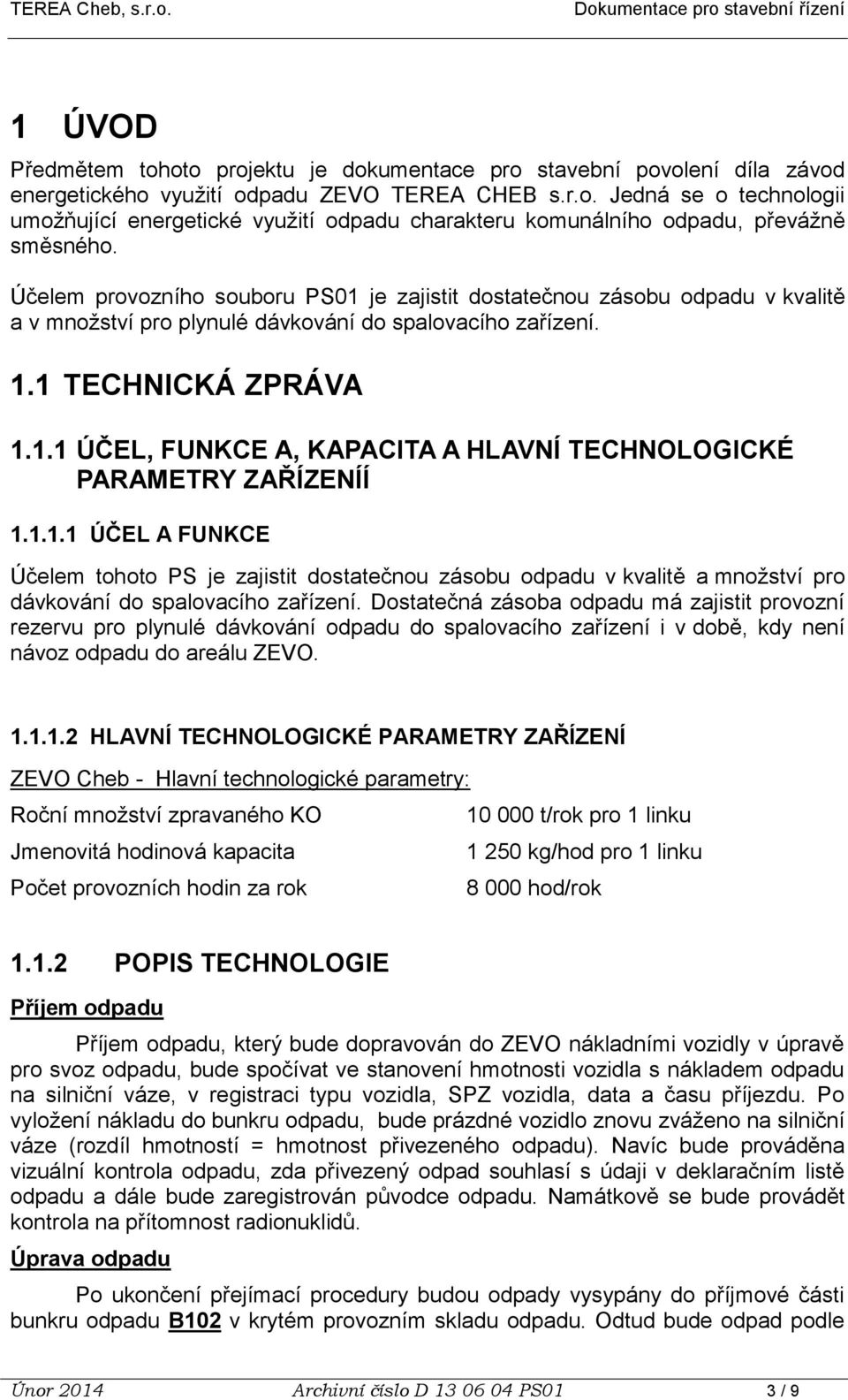

3 1 ÚVOD Předmětem tohoto projektu je dokumentace pro stavební povolení díla závod energetického využití odpadu ZEVO TEREA CHEB s.r.o. Jedná se o technologii umožňující energetické využití odpadu charakteru komunálního odpadu, převážně směsného. Účelem provozního souboru PS01 je zajistit dostatečnou zásobu odpadu v kvalitě a v množství pro plynulé dávkování do spalovacího zařízení. 1.1 TECHNICKÁ ZPRÁVA ÚČEL, FUNKCE A, KAPACITA A HLAVNÍ TECHNOLOGICKÉ PARAMETRY ZAŘÍZENÍÍ ÚČEL A FUNKCE Účelem tohoto PS je zajistit dostatečnou zásobu odpadu v kvalitě a množství pro dávkování do spalovacího zařízení. Dostatečná zásoba odpadu má zajistit provozní rezervu pro plynulé dávkování odpadu do spalovacího zařízení i v době, kdy není návoz odpadu do areálu ZEVO HLAVNÍ TECHNOLOGICKÉ PARAMETRY ZAŘÍZENÍ ZEVO Cheb - Hlavní technologické parametry: Roční množství zpravaného KO t/rok pro 1 linku Jmenovitá hodinová kapacita kg/hod pro 1 linku Počet provozních hodin za rok hod/rok POPIS TECHNOLOGIE Příjem odpadu Příjem odpadu, který bude dopravován do ZEVO nákladními vozidly v úpravě pro svoz odpadu, bude spočívat ve stanovení hmotnosti vozidla s nákladem odpadu na silniční váze, v registraci typu vozidla, SPZ vozidla, data a času příjezdu. Po vyložení nákladu do bunkru odpadu, bude prázdné vozidlo znovu zváženo na silniční váze (rozdíl hmotností = hmotnost přivezeného odpadu). Navíc bude prováděna vizuální kontrola odpadu, zda přivezený odpad souhlasí s údaji v deklaračním listě odpadu a dále bude zaregistrován původce odpadu. Namátkově se bude provádět kontrola na přítomnost radionuklidů. Úprava odpadu Po ukončení přejímací procedury budou odpady vysypány do příjmové části bunkru odpadu B102 v krytém provozním skladu odpadu. Odtud bude odpad podle Únor 2014 Archivní číslo D PS01 3 / 9

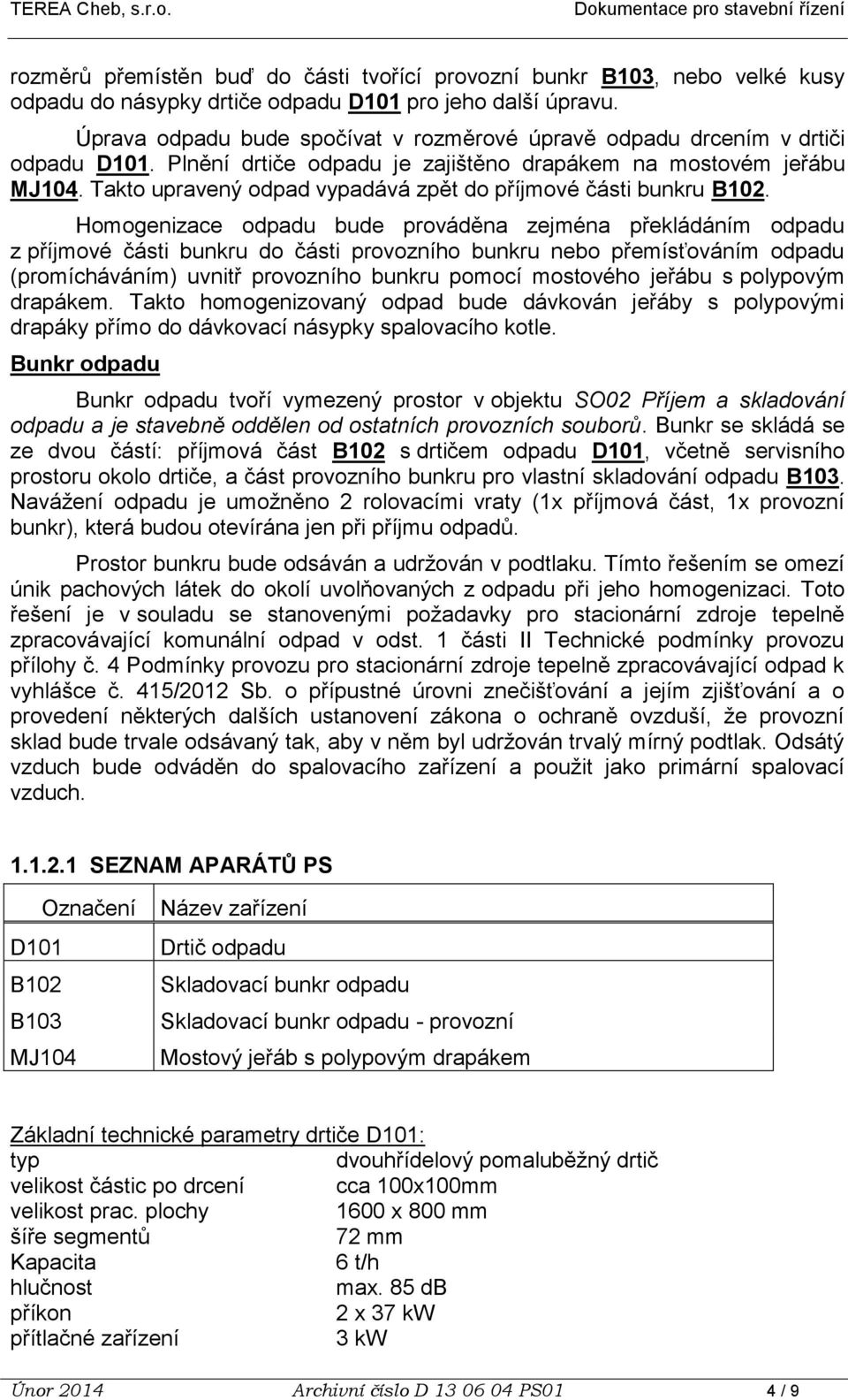

4 rozměrů přemístěn buď do části tvořící provozní bunkr B103, nebo velké kusy odpadu do násypky drtiče odpadu D101 pro jeho další úpravu. Úprava odpadu bude spočívat v rozměrové úpravě odpadu drcením v drtiči odpadu D101. Plnění drtiče odpadu je zajištěno drapákem na mostovém jeřábu MJ104. Takto upravený odpad vypadává zpět do příjmové části bunkru B102. Homogenizace odpadu bude prováděna zejména překládáním odpadu z příjmové části bunkru do části provozního bunkru nebo přemísťováním odpadu (promícháváním) uvnitř provozního bunkru pomocí mostového jeřábu s polypovým drapákem. Takto homogenizovaný odpad bude dávkován jeřáby s polypovými drapáky přímo do dávkovací násypky spalovacího kotle. Bunkr odpadu Bunkr odpadu tvoří vymezený prostor v objektu SO02 Příjem a skladování odpadu a je stavebně oddělen od ostatních provozních souborů. Bunkr se skládá se ze dvou částí: příjmová část B102 s drtičem odpadu D101, včetně servisního prostoru okolo drtiče, a část provozního bunkru pro vlastní skladování odpadu B103. Navážení odpadu je umožněno 2 rolovacími vraty (1x příjmová část, 1x provozní bunkr), která budou otevírána jen při příjmu odpadů. Prostor bunkru bude odsáván a udržován v podtlaku. Tímto řešením se omezí únik pachových látek do okolí uvolňovaných z odpadu při jeho homogenizaci. Toto řešení je v souladu se stanovenými požadavky pro stacionární zdroje tepelně zpracovávající komunální odpad v odst. 1 části II Technické podmínky provozu přílohy č. 4 Podmínky provozu pro stacionární zdroje tepelně zpracovávající odpad k vyhlášce č. 415/2012 Sb. o přípustné úrovni znečišťování a jejím zjišťování a o provedení některých dalších ustanovení zákona o ochraně ovzduší, že provozní sklad bude trvale odsávaný tak, aby v něm byl udržován trvalý mírný podtlak. Odsátý vzduch bude odváděn do spalovacího zařízení a použit jako primární spalovací vzduch SEZNAM APARÁTŮ PS Označení D101 B102 B103 MJ104 Název zařízení Drtič odpadu Skladovací bunkr odpadu Skladovací bunkr odpadu - provozní Mostový jeřáb s polypovým drapákem Základní technické parametry drtiče D101: typ dvouhřídelový pomaluběžný drtič velikost částic po drcení cca 100x100mm velikost prac. plochy 1600 x 800 mm šíře segmentů 72 mm Kapacita 6 t/h hlučnost max. 85 db příkon 2 x 37 kw přítlačné zařízení 3 kw Únor 2014 Archivní číslo D PS01 4 / 9

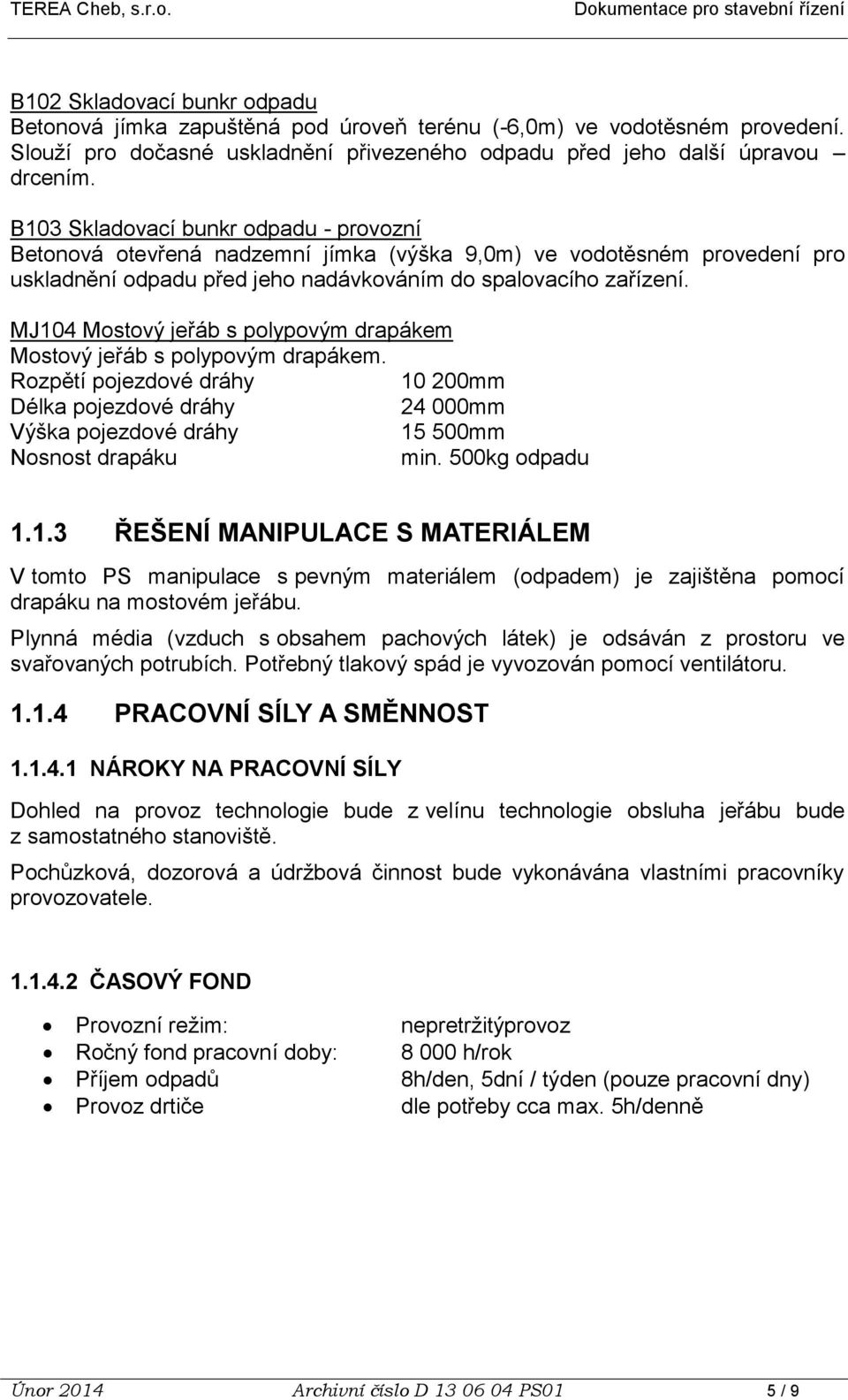

5 B102 Skladovací bunkr odpadu Betonová jímka zapuštěná pod úroveň terénu (-6,0m) ve vodotěsném provedení. Slouží pro dočasné uskladnění přivezeného odpadu před jeho další úpravou drcením. B103 Skladovací bunkr odpadu - provozní Betonová otevřená nadzemní jímka (výška 9,0m) ve vodotěsném provedení pro uskladnění odpadu před jeho nadávkováním do spalovacího zařízení. MJ104 Mostový jeřáb s polypovým drapákem Mostový jeřáb s polypovým drapákem. Rozpětí pojezdové dráhy mm Délka pojezdové dráhy mm Výška pojezdové dráhy mm Nosnost drapáku min. 500kg odpadu ŘEŠENÍ MANIPULACE S MATERIÁLEM V tomto PS manipulace s pevným materiálem (odpadem) je zajištěna pomocí drapáku na mostovém jeřábu. Plynná média (vzduch s obsahem pachových látek) je odsáván z prostoru ve svařovaných potrubích. Potřebný tlakový spád je vyvozován pomocí ventilátoru PRACOVNÍ SÍLY A SMĚNNOST NÁROKY NA PRACOVNÍ SÍLY Dohled na provoz technologie bude z velínu technologie obsluha jeřábu bude z samostatného stanoviště. Pochůzková, dozorová a údržbová činnost bude vykonávána vlastními pracovníky provozovatele ČASOVÝ FOND Provozní režim: nepretržitýprovoz Ročný fond pracovní doby: h/rok Příjem odpadů 8h/den, 5dní / týden (pouze pracovní dny) Provoz drtiče dle potřeby cca max. 5h/denně Únor 2014 Archivní číslo D PS01 5 / 9

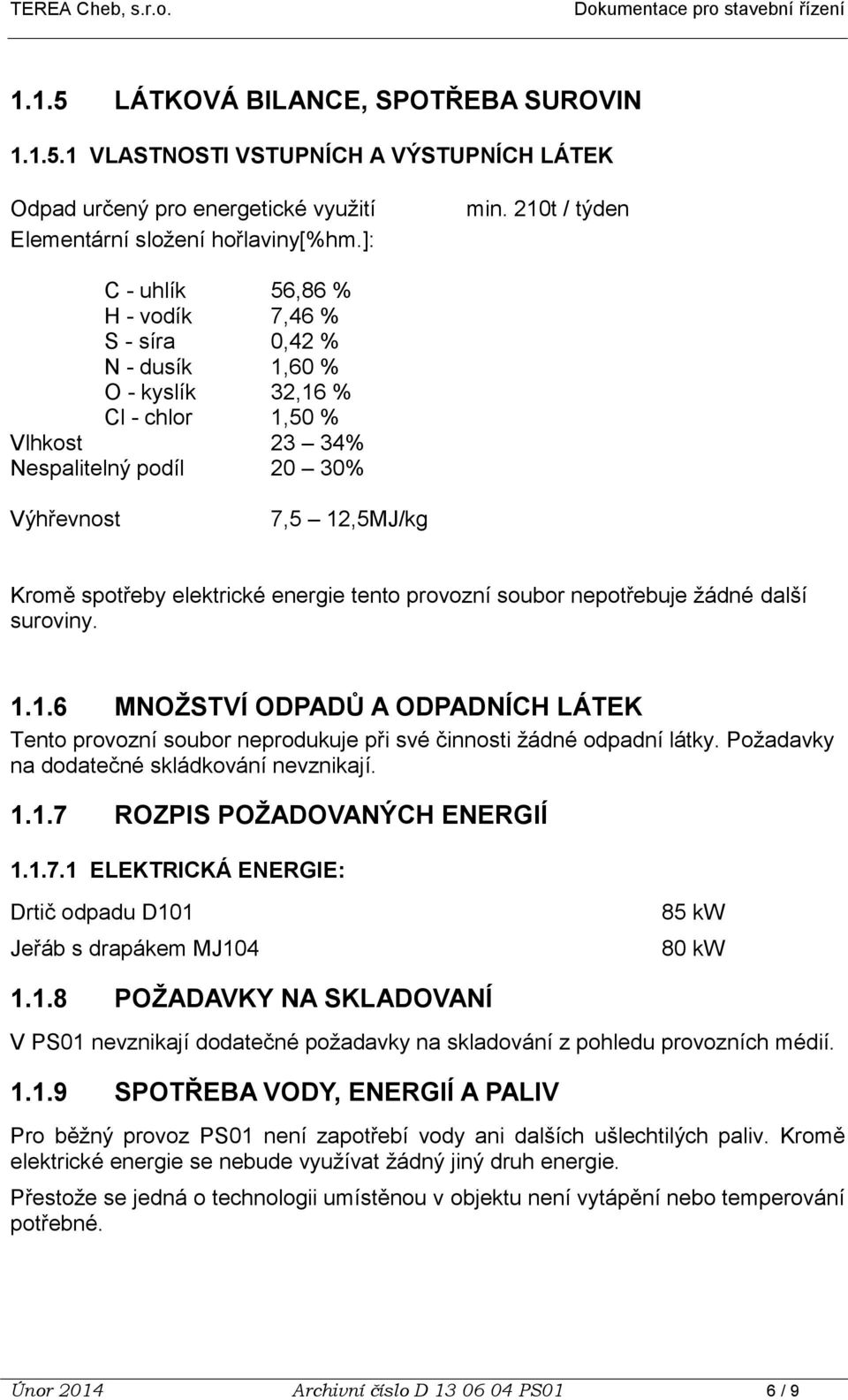

6 1.1.5 LÁTKOVÁ BILANCE, SPOTŘEBA SUROVIN VLASTNOSTI VSTUPNÍCH A VÝSTUPNÍCH LÁTEK Odpad určený pro energetické využití Elementární složení hořlaviny[%hm.]: min. 210t / týden C - uhlík 56,86 % H - vodík 7,46 % S - síra 0,42 % N - dusík 1,60 % O - kyslík 32,16 % Cl - chlor 1,50 % Vlhkost 23 34% Nespalitelný podíl 20 30% Výhřevnost 7,5 12,5MJ/kg Kromě spotřeby elektrické energie tento provozní soubor nepotřebuje žádné další suroviny MNOŽSTVÍ ODPADŮ A ODPADNÍCH LÁTEK Tento provozní soubor neprodukuje při své činnosti žádné odpadní látky. Požadavky na dodatečné skládkování nevznikají ROZPIS POŽADOVANÝCH ENERGIÍ ELEKTRICKÁ ENERGIE: Drtič odpadu D101 Jeřáb s drapákem MJ kw 80 kw POŽADAVKY NA SKLADOVANÍ V PS01 nevznikají dodatečné požadavky na skladování z pohledu provozních médií SPOTŘEBA VODY, ENERGIÍ A PALIV Pro běžný provoz PS01 není zapotřebí vody ani dalších ušlechtilých paliv. Kromě elektrické energie se nebude využívat žádný jiný druh energie. Přestože se jedná o technologii umístěnou v objektu není vytápění nebo temperování potřebné. Únor 2014 Archivní číslo D PS01 6 / 9

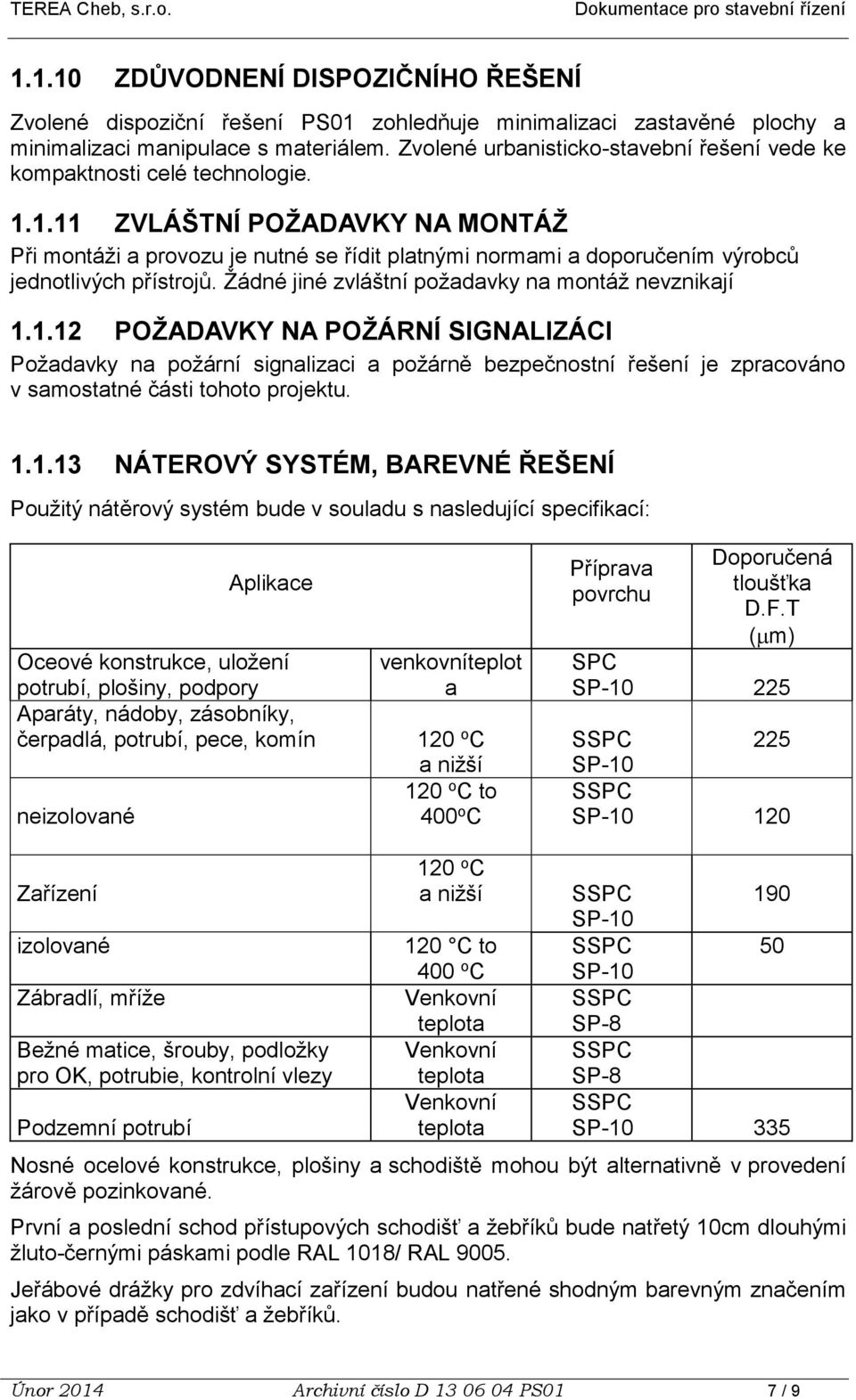

7 ZDŮVODNENÍ DISPOZIČNÍHO ŘEŠENÍ Zvolené dispoziční řešení PS01 zohledňuje minimalizaci zastavěné plochy a minimalizaci manipulace s materiálem. Zvolené urbanisticko-stavební řešení vede ke kompaktnosti celé technologie ZVLÁŠTNÍ POŽADAVKY NA MONTÁŽ Při montáži a provozu je nutné se řídit platnými normami a doporučením výrobců jednotlivých přístrojů. Žádné jiné zvláštní požadavky na montáž nevznikají POŽADAVKY NA POŽÁRNÍ SIGNALIZÁCI Požadavky na požární signalizaci a požárně bezpečnostní řešení je zpracováno v samostatné části tohoto projektu NÁTEROVÝ SYSTÉM, BAREVNÉ ŘEŠENÍ Použitý nátěrový systém bude v souladu s nasledující specifikací: Aplikace Oceové konstrukce, uložení potrubí, plošiny, podpory Aparáty, nádoby, zásobníky, čerpadlá, potrubí, pece, komín neizolované venkovníteplot a 120 o C a nižší 120 o C to 400 o C Příprava povrchu Doporučená tloušťka D.F.T ( m) SPC SP SP-10 SP Zařízení izolované Zábradlí, mříže Bežné matice, šrouby, podložky pro OK, potrubie, kontrolní vlezy Podzemní potrubí 120 o C a nižší 120 C to 400 o C Venkovní teplota Venkovní teplota Venkovní teplota 190 SP SP-10 SP-8 SP-8 SP Nosné ocelové konstrukce, plošiny a schodiště mohou být alternativně v provedení žárově pozinkované. První a poslední schod přístupových schodišť a žebříků bude natřetý 10cm dlouhými žluto-černými páskami podle RAL 1018/ RAL Jeřábové drážky pro zdvíhací zařízení budou natřené shodným barevným značením jako v případě schodišť a žebříků. Únor 2014 Archivní číslo D PS01 7 / 9
