1 Připraveno v rámci Vědeckého fondu uhlí a oceli EU Navrhování přípojů ocelových konstrukcí na betonové Valorisation of Knowledge for Innovative Fastening Solutions between Steel and Concrete Obsah prezentace prof. Wald Návrh kotvení patní a kotevní deskou Komponenty pro kotvení trny s hlavou) Tolerance Řešené příklady Ing. Bečková Kotvení patní a kotevní deskou Kloubový přípoj 2

2 Připraveno v rámci Vědeckého fondu uhlí a oceli EU František Wald Valorisation of Knowledge for Innovative Fastening Solutions between Steel and Concrete Obsah prezentace 4

3 Obvyklé kotvení patní deskou M N V Předem zabetonované kotevní šrouby 5 Obvyklé kotvení patní deskou M N V Dodatečně kotvené šrouby 6

4 Kotvení patní a kotevní deskou M N V Předem zabetonovaná deska s kotevními trny s hlavou 7 Kotvení na sloup/stěnu N V Příklad kotvení do kotevních závlačí Předem zabetonovaný přípravek Kloubový přípoj 8

5 Kotvení na sloup/stěnu N V Příklad kotvení do otvoru ve sloupu/stěně Kloubový přípoj 9 Kotvení na sloup/stěnu N V Příklad kotvení na sloup/stěnu kotevní lištou s otvory Kloubový přípoj 10

6 Kotvení na sloup/stěnu V N Kotvení nosníku na sloup/stěnu deskou s trny Kloubový přípoj 11 Kotvení na sloup/stěnu N V M Běžné kotvení nosníku na sloup/stěnu Ohybově tuhý přípoj Dodatečné kotvení 12

7 Kotvení na sloup/stěnu N V M Kotvení nosníku na sloup/stěnu deskou s trny Ohybově tuhý přípoj 13 Stav poznání Smíšené nosné Přípoje ocelových konstrukcí na betonové Stavební prvky jako průmyslové výrobky Normalizace v kotvení ocelových konstrukcí na betonové Typové řešení přípojů Project INFASO v letech Kotevní desky s trny s hlavou Vývoj kotevních trnů a jejich návrhu 14

8 Kotevní desky s trny s hlavou Pro nové i re Montáž Jednoduchá Rychlá Vhodná únosnost Dobrá deformační kapacita Dostatečná robustnost (odolnost vodorovným silám při mimořádném zatížení) 15 Rozsah Kloubové přípoje Ohybově tuhé přípoje Kotvení patní deskou o o Ocelové Ocelobetonové 16

9 připraveny v rámci New Market Chances for Steel Structures by Innovative Fastening Solutions between Steel and Concrete (INFASO) Project RFSR-CT Výukové materiály připraveny v rámci Valorisation of Knowledge for Innovative Fastening Solution between Steel and Concrete ( ) Project RFS2-CT S finančním přispěním Research Fund for Coal and Steel (RFCS) of the European Community 17 University Institute of Structural Design, Universität Stuttgart Institute of Construction Materials, Universität Stuttgart Katedra ocelových a dřevěných konstrukcí Českého vysokého učení technického v Praze Firmy Gabinete de Informática e Projecto Assistido Computador Lda., Coimbra Goldbeck West GmbH, Bielefeld stahl+verbundbau GmbH, Dreieich European Convention for Constructional Steelwork, Brussels 18

10 Na pracovali Kuhlman U., Ožbolt A. and Ruopp J. Institute of Structural Design, Universität Stuttgart Hofmann J., Sharma A. Institute of Construction Materials, Universität Stuttgart Wald F., Bečková Š., Žižka J., Sokol Z., and Schwarz I., Czech Technical University in Prague Luis da Silva, Henriques J., Gervasio H., and Gentilli F. Gabinete de Informática e Projecto Assistido Computador Lda., Coimbra Krimpmann M. Goldbeck West GmbH, Bielefeld Van Kann J. Stahl+verbundbau GmbH, Dreieich Baes-Dehan V. European Convention for Constructional Steelwork, Brussels 19 Metodika návrhu I Analytické modely metodou komponent Řešené příklady Metodika návrhu II Příklady použití Studie citlivosti řešení Návrhové tabulky Softwarový nástroj Kotvení patní deskou s kotevní deskou Kloubové a vetknuté přípoje Ocelové a ocelobetonové 20

11 Obsah - Metodika návrhu I 1. Metoda komponent 2. Komponenty kotvení do betonu 3. Komponenty v ocelové části 4. Skládání komponent pro stanovení únosnosti 5. Skládání komponent pro stanovení tuhosti 6. Globální analýza 7. Tolerance 8. Řešené příklady 1. Kloubové kotvení patní deskou 2. Ohybově tuhé kotvení patní deskou 3. Kotvení patní deskou s výztuhami 4. Kotvení patní a kotevní deskou 5. Kloubový přípoj 6. Ohybově tuhý přípoj 7. Konstrukce jednolodní haly 21 Obsah - Metodika návrhu II 1. Příklady použití 1. Kotvení patní a kotevní deskou 2. Kloubový přípoj 3. Ohybově tuhý přípoj 2. Kotvení patní a kotevní deskou 1. Validace analytických modelů na experimentech 2. Studie citlivosti 3. Rozsah použití 4. Návrhové tabulky 3. Kloubový přípoj 1. Validace analytických modelů na experimentech 2. Studie citlivosti 3. Rozsah použití 4. Návrhové tabulky 4. Ohybově tuhý přípoj 1. Validace analytických modelů na experimentech 2. Studie citlivosti 3. Rozsah použití 4. Návrhové tabulky 5. Software 1. Vstupy 2. Výstupy 3. Validace 22

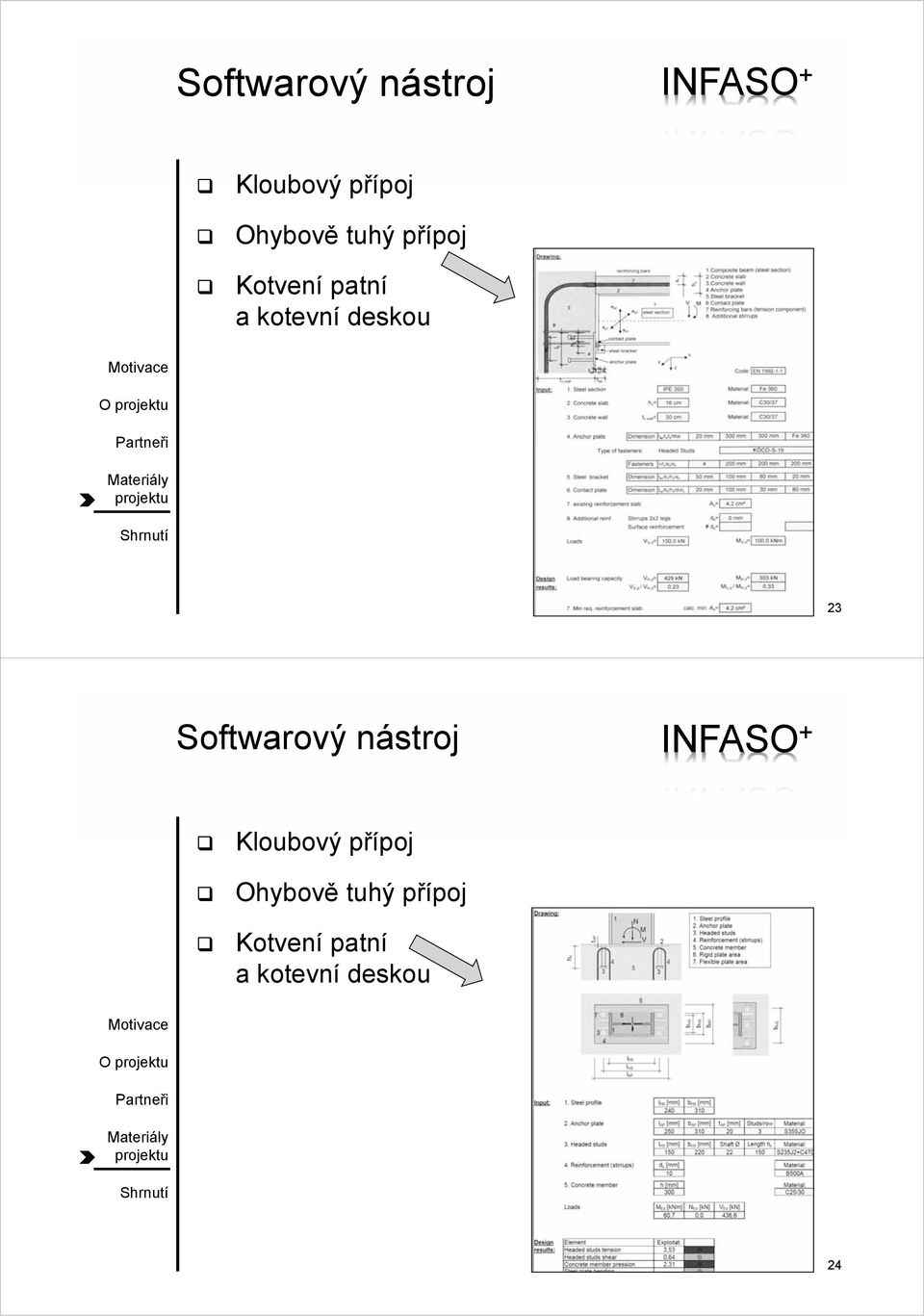

12 Softwarový nástroj Kloubový přípoj Ohybově tuhý přípoj Kotvení patní a kotevní deskou 23 Softwarový nástroj Kloubový přípoj Ohybově tuhý přípoj Kotvení patní a kotevní deskou 24

13 Přípoje ocelových konstrukcí na betonové Trny s hlavou na kotevní desce Připraven předpovědní model metodou komponent Přípoje ocelových/ocelobetonových nosníků na betonovou stěnu/sloup Nové poznatky pro model metodou komponent Kotvení trny s hlavou bez/s třmínky, smyku a kombinaci namáhání Deformační tuhost kotevních trnů s hlavou bez/s třmínky Kotevní deska s využitím chování kotevní desky Rotační tuhost při složení všech komponent 25 Části přednášky prof. Wald Návrh kotvení patní a kotevní deskou Komponenty pro kotevní trny s hlavou) Tolerance Řešené příklady Ing. Bečková Kotvení patní deskou s kotevní deskou Kloubový přípoj 26

14 Připraveno v rámci Vědeckého fondu uhlí a oceli EU Návrh kotvení patní a kotevní deskou František Wald Valorisation of Knowledge for Innovative Fastening Solutions between Steel and Concrete Obsah Omezení únosnosti pro kotvení Experimenty Tuhost komponenty kotevní deska komponenty kotevní deska Omezení únosnosti kotevní desky Experimenty Tuhost komponenty 2

15 Metoda komponent pro kotvení Základní komponenty Omezení únosnosti pro kotvení Experimenty Tuhost Pro ocelové, kap. v 6 EN Pro ocelobetonové, kap. 8 v EN Komponenty pro kotevní desku s trny Kotevní deska a tahu Trny se závitem (Přetržení trnu a protlačení trnu kotevní deskou) Trny s hlavou komponenty v betonu 3 Základní komponenty Ocelové Stěna a pásnice nosníku/sloupu v tlaku Patní deska a kotevní šrouby Model pomocí Ekvivalentního T profilu čl (2) v EN :2006 Omezení únosnosti pro kotvení Experimenty Tuhost Ocelobetonové kap. 8.4 v EN Kontaktní deska Podélná výztuž 4

16 Omezení únosnosti pro kotvení Experimenty Tuhost Kotvení patní a kotevní deskou Postup návrhu celého kotvení A. Rozdělení na komponenty (stanovení vnitřních sil) B. Popis komponenty patní deska a trn se závitem C. Popis komponenty kotevní deska a včetně kotevních trnů D. Popis komponenty patní deska a kotevní blok v tlaku E. Složení chování komponent pro únosnost F. Složení chování komponent pro tuhost 5 Kotevní deska Postup návrhu kotevní desky Omezení únosnosti pro kotvení Experimenty Tuhost 1. Kotevní deska náhradní T profil 2. Kotevní deska tažená deska 3. Omezení únosnosti dalšími komponentami svislém směru 4. Omezení únosnosti dalšími komponentami ve smyku vodorovném směru 5. Omezení únosnosti interakcí sil v dalších komponentách 6

17 Kotevní deska Omezení únosnosti pro kotvení Experimenty Tuhost Kotevní deska Do plastické únosnosti Kotevní deska Při velkých deformacích Tenká kotevní deska Protažení mezi Trny s hlavou a se závitem Trny s hlavou Trny se závitem Trny se závitem Trny s hlavou 7 Deformace kotevní desky Při vytvoření plastických kloubů Omezení únosnosti pro kotvení Experimenty Tuhost Svislou deformaci v místě trnu lze předpovědět, viz Manuál, jako δ 1 E I 1 6 b M, 1 E I 1 3 b c M, 8

18 kotevní desky Omezení únosnosti pro kotvení Experimenty Tuhost Síla v trnu se závitem při plném vytvoření kloubového mechanismu 1 a 1 b F, 2 M, b b e Kotevní deska se mezi trny deformuje a F, a a aa t b, E Svislá část deformace δ, a a kotevní desky Protažení kotevní desky Ohybová únosnost kotevní desky 9 Omezení únosnosti Omezení únosnosti komponentami svislém směru Omezení únosnosti pro kotvení 1. Trn se závitem 2. Protlačení kotevní desky (trnem závitem / s hlavou) kotevní deskou 3. Přetržení trnu se závitem 4. trnu se závitem 5. Porušení kužele betonu s/bez smykové výztuže Experimenty Tuhost 10

19 Omezení únosnosti Omezení únosnosti komponentami namáhanými F,, a F δ,,, Omezení únosnosti pro kotvení Experimenty Tuhost komponent ve smyku komponent Ohybová únosnost kotevní desky Omezení únosnosti komponentami namáhanými ve smyku F, F,,,, V,, 11 Omezení únosnosti Omezení únosnosti komponentami ve smyku vodorovném směru Omezení únosnosti pro kotvení Experimenty Tuhost 1. Porušení trnu se závitem ve smyku 2. Vypáčení trnu se závitem z betonu Omezení únosnosti interakcí sil v komponentách 1. Porušení trnu se závitem a smyku 2. Porušení a smyku 3. Porušení kotvení a smyku 12

20 Ověření modelu zkouškami 16 vzorků, (Žižka, 2013) Omezení únosnosti pro kotvení Experimenty Tuhost Geometry Eccentricity of studs 13 Ověření modelu zkouškami Zatížení, (Žižka, 2013) Omezení únosnosti pro kotvení Experimenty Tuhost 14

21 Ověření modelu zkouškami Nezatížený vzorek 1-S1-30-T Omezení únosnosti pro kotvení Experimenty Tuhost (Žižka, 2013) 15 Ověření modelu zkouškami Porušený vzorek 4-S2-0-TT Omezení únosnosti pro kotvení Experimenty Tuhost (Žižka, 2013) 16

22 Ověření modelu zkouškami Deformovaná kotevní deska, 4-S2-0-TT Omezení únosnosti pro kotvení Experimenty Tuhost (Žižka, 2013) 17 Ověření modelu zkouškami Závislost natočení na momentu Omezení únosnosti pro kotvení Experimenty Tuhost (Žižka, 2013) 18

23 Ověření modelu FEM Přetvoření kotevní desky Omezení únosnosti pro kotvení Experimenty Tuhost (Žižka, 2013) 19 Ověření modelu zkouškami Validace modelu zkouškou Omezení únosnosti pro kotvení Experimenty Tahová únosnost kotevní desky kotevní desky omezená únosností komponent a smyku T průřezu kotevní desky Tuhost 20

24 Tuhost kotvení patní a kotevní deskou Omezení únosnosti pro kotvení Experimenty Tuhost Komponenty uvažované při ohybu kotvení Patní deska Trny se závity Kotevní deska a tahu Trny s hlavou trnu Kužel betonu s/bez smykové výztuže Patní a kotevní desky a betonový blok v tlaku 21 kotvení patní a kotevní deskou Omezení únosnosti pro kotvení Experimenty Tuhost Komponenty při namáhaní ohybem a normálovou silou Patní deska Trny se závitem tahu Kotevní deska a tahu Protlačení trny (se závitem s hlavou) Přetržení trnů se závitem trnů se závitem Porušení kužele betonu s/bez smykové výztuže Patní a kotevní desky a betonový blok v tlaku 22

25 kotvení patní a kotevní deskou Komponenty při namáhání ve smyku Trny s hlavou ve smyku Páčení trnů s hlavou v betonu Trny se závitem ve smyku Omezení únosnosti pro kotvení Experimenty Tuhost je omezena interakcí a smyku Porušení trnu se závitem a smyku Porušení a smyku Porušení kotvení a smyku 23

26 Připraveno v rámci Vědeckého fondu uhlí a oceli EU Komponenty pro kotevní trny s hlavou Jan Hofmann Akanshu Sharma Valorisation of Knowledge for Innovative Fastening Solutions between Steel and Concrete Layout of Presentation Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent Kombinace komponent 2

27 /tuhost ovlivňuje Chování kotvení/trnu zabetonovaného v kotevním bloku závisí na Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent Materiálu kotvy/kotevního trnu Materiálu betonu Přítomnosti a geometrického uspořádání vyztužení Materiálu případné smykové výztuže Interakce betonu a kotvy/ Interakce kotvy/ a smykové výztuže 3 Metoda komponent Chování kotvení v betonu lze popsat pružinovým modelem, který kombinuje chování komponent Komponenty se určí na základě tvaru porušení Komponenta S Přetržení Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent Komponenta C kužele betonu Komponenta RS Přetržení výztuže Komponenta RB výztuže Komponenta P Trn je v betonovém bloku umístěn dostatečně daleko od stěn a únosnost/tuhost není ovlivněna tvary porušení na okraji bloku. 4

28 Přetržení Plastické chování N act na mezi kluzu N, A, f γ n π d, 4 f γ N Rd,s 1 K s = A s,nom E s /L s Přetržení A s,nom je plocha trnu f uk mez pevnosti trnu dílčí součinitel spolehlivosti pro ocel γ Ms δ Rd,sy δ Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent Tuhost trnu odpovídá jeho pružné deformaci Protažení na mezi kluzu δ, N, L A, E σ, L E 5 Porušení kužele betonu Do porušení velká tuhost Po porušení Se otevírají trhliny Ztráta tuhosti a únosnosti Přetržení N act Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent Eligehausen et al., 2006 Ernst & Sohn δ c 6

29 Porušení kužele betonu Bilineární model Nekonečná tuhost do porušení Lineární sestupná větev Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent N act N Rd,c N act N Rd,c δ c δ c 7 Porušení kužele betonu Návrhová únosnost pro jeden trn N, k h.. f h ef efektivní hloubka zabetonování f ck válcová pevnost betonu v tlaku k 1 = 12,7 součinitel pro beton bez trhlin Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Návrhová únosnost skupiny trnů s vlivem skupiny a hran bloku N, N, ψ, ψ, /γ vliv skupiny trnů ψ, A c,n /9 h ef2 vliv hrany ψ, 0,7 0,3 c/c cr,n souč, spolehlivosti γ 1,5 Kombinace komponent 8

30 Porušení kužele betonu Tuhost po porušení k, α f h ψ, ψ, N mm α c = - 537je součinitel pro porušení betonu s tahu Přetržení Porušení kužele betonu N act N Rd, c Přetržení/vytržení přídavné výztuže Kombinace komponent k c,de 1 δ c 9 Vliv třmínků Porovnání vytržení kužele se třmínky a bez nich Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent 10

31 Třmínky Přetržení Porušení kužele betonu Třmínky se poruší Přetržením m Deformace lineární regresí parametrů zkoušek δ, 2 N, α f d, n mm Přetržení/vytržení přídavné výztuže Kombinace komponent N Rd,s,re je únosnost třmínku α s součinitel d s,nom průměr třmínku počet účinných třmínků n re 11 Třmínky Porušení třmínku z porušení přetržením a vytržením N, min N,, ;N,, Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Přetržení N,, A, f, n π d, 4 f, Kombinace komponent A s, re f yd,re n re je plocha všech třmínků na účinné ploše mez kluzu třmínků počet třmínků 12

32 Třmínky Porušení vytržením N,, l π d, f α Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže n re l 1 d s,nom f bd je počet účinných třmínků účinná délka kotvení průměr třmínku pevnost při porušení v soudržnosti α 0,49 součinitel Kombinace komponent 13 Třmínky Po porušení třmínek plastifikuje při N Rd,re = min (N Rd,s,re, N Rd,b,re ) Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent Závislost deformace třmínků na půsovící síle 14

33 Návrhová únosnost N, n f A γ Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent n f uk A h d h d s γ = 1,5 je počet trnů s hlavou charakteristická hodnota meze pevnosti betonu v tlaku pod hlavou trnu f 12 f plocha hlavy trnu v tlaku A π 4 d d průměr trnu průměr hlavy trnu dílčí součinitel spolehlivosti 15 Tuhost při zatížení klesá Lze rozlišit části křivky N act N Rd,c Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent N Rd,c N act N u Síly na mezi porušení N u je nejmenší z Porušení výztuže 16

34 Závislost deformace na namáhání pro první oblast N act N Rd,c a δ δ Rd,p,1 δk δ,, Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent k p je součinitel, viz Návrhové postupy 17 Závislost deformace na namáhání pro první oblast N Rd,c N act N u δ2 k δ,, Dále se předpokládá křehké porušení Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent 18

35 Kombinace komponent Kombinace při paralelním/sériovém zapojení Pro celé kotvení trnem s hlavou Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent 19 Kombinace komponent kužele betonu + Přetržení/vytržení výztuže Pro výztuž = kužel + třmínky Paralelní zapojení Při dané deformaci d součet únosností Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent 20

36 Kombinace komponent kužele betonu + Přetržení/vytržení výztuže + Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent 21 Kombinace komponent Síly v betonu Síla ve výztuži pro N N, k, δ N n d, N N N Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent N N, k, δ minn d, α f δ ; N 2,,,; N,, 22

37 Kotvení v betonu popsáno modelem komponent Komponenty definovány tvarem porušení Model umožňuje zohlednit vyztužení třmínky Přetržení trnu Přetržení Porušení kužele betonu Přetržení/vytržení přídavné výztuže Kombinace komponent kužele betonu trnu Přetržení/vytržení výztuže 23

38 Připraveno v rámci Vědeckého fondu uhlí a oceli EU Tolerance František Wald Valorisation of Knowledge for Innovative Fastening Solutions between Steel and Concrete Obsah Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové 2

39 Dělení tolerancí Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Základní (essential ) základní mezní hodnoty pro geometrické potřebné pro splnění návrhových předpokladů pro navrhování konstrukcí pro mechanickou únosnost a stabilitu Funkční (functional ) geometrické, které se mohou požadovat pro dosažení funkce jiné než stanovené s ohledem na mechanickou únosnost a stabilitu, např. pro vzhled nebo pro přesnost provedení Zvláštní (special ) ve zvláštním případě je třeba stanovit geometrické, které se neuvádějí v tabulkách typů a hodnot tolerancí uvedených v této normě Výrobní (manufacturing ) dovolený rozsah rozměrů a tvaru dílce vyplývající z jeho výroby 3 Třídy tolerancí Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Mezní geometrické úchylky nezávisí přímo na třídách provedení (EXC1 až EXC4) Jako např. jakost řezaných ploch, otvorů, atd. Mezní hodnoty úchylek se dělí na dvě třídy 1. třída - s omezením 2. třída - bez omezení Hodnoty Základních tolerancí a Funkčních tolerancí jsou normativní 4

40 Standard s Normové Ocelové Betonové Doporučené Úchylky Ocelové Základy Základní geometrické kap. 11 v EN1090-2:2008 Kap Základové šrouby a ostatní podpěry Kap Základy sloupů Vůli otvorů přizpůsobit se dovoleným úchylkám Použití velkých podložek mezi maticemi kotevních šroubů a horní hranou základového plechu Přípoje ocelových konstrukcí na betonové Přípoje s kotevními deskami Příloha D Tab v EN1090-2:2008 Funkční Betonové základy a podpěry 5 Standard s Funkční Betonové základy a podpěry Tab. D.2.20 v EN1090-2:2008, zkráceno Normové Ocelové Č. Kritérium Parametr Dovolená úchylka 1 Úroveň základů Úchylka od stanovené úrovně -15 mm +5 mm Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové 2 3 Svislá stěna Přednastavení základového šroubu připraveného pro rektifikaci Legenda: 1 předepsaná poloha 2 ocelový dílec 3 nosná stěna Úchylka od předepsané polohy v podpěrném bodě pro ocelový dílec: Úchylka od předepsané polohy a vyčnívání: -umístění horního konce: -svislé vyčnívání p : = 25 mm y, z = 10 mm -5 mm p 25 mm POZNÁMKA Dovolená úchylka umístění středu skupiny šroubů je 6 mm. 6

41 Standard s Funkční Betonové základy a podpěry Tab. D.2.20 v EN1090-2:2008, zkráceno Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Č. Kritérium Parameter Dovolená úchylka 4 5 Přednastavení základového šroubu bez rektifikace Zabetonovaná ocelová kotvící deska Úchylka od předepsané polohy, úroveň a vyčnívání: -umístění horního konce: - svislé vyčnívání p : - vodorovné přečnívání x : POZNÁMKA Dovolená úchylka pro umístění se rovněž použije pro střed skupiny šroubů. Úchylky Δ x, Δ y, Δ z od předepsaného místa a úrovně y, z = 3 mm -5 mm p 45 mm -5 mm x 45 mm x, y, z = 10 mm 7 Reccomended s Betonové Normové Ocelové Betonové Doporučené Úchylky EN13670:2011 Provádění betonových konstrukcí Třídy úchylek, kap třída omezené požadavky 2. třída - spoje pro návrh podle EN :2004 Příloha A Svislé stěny a pilíře základní obr. 2 Přípoje ocelových konstrukcí na betonové Rozhodují o návrhu připojované ocelové Kotevní desky a podobné vložky Tolerance geometrických rozměrů Příloha G Malý vliv na únosnost kotvení 8

42 Standard s Normové Ocelové Betonové Doporučené Úchylky Přípustné úchylky od svislé pro stěny a sloupy Fig. 2 in EN13670:2011, zkráceno Č. Typ úchylky Popis a h= free height Sklon sloupu nebo zdi na každé úrovni jedno nebo vícepodlažní budovy 10 m >10 m Přípustné úchylky Δ 1. třída tolerancí Větší z 15 mm nebo h/ mm nebo h/800 Přípoje ocelových konstrukcí na betonové b Úchylka mezi středy Větší z t/300 nebo 15 mm ale ne více než 30 mm 9 Standard s Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Přípustné úchylky od svislé pro stěny a sloupy Fig. 2 in EN13670:2011, zkráceno Č. Typ úchylky Popis c d součet výšek uvažovaných podlaží Zakřivení sloupu nebo stěny mezi sousedními úrovněmi podlaží Poloha sloupu nebo stěny na jakémkoliv podlaží, od svislé čáry jeho zamýšleného středu na úrovni základů ve vícepodlažní konstrukci n je počet podlaží, kde >1 Přípustné úchylky Δ 1. třída tolerancí Větší z / 30 or 15 mm but not more than 30 mm Menší z 50 mm nebo 10

43 Standard s Normové Přípustné úchylky pro otvory a vložky Obr. G.6 v EN13670:2011, zkráceno Č. Typ úchylky Popis Přípustná úchylka Δ Ocelové Betonové Kotvení desky podobné vložky Doporučené Úchylky d Úchylka v rovině Úchylka v hloubce x, y = 20 mm z = 10 mm Přípoje ocelových konstrukcí na betonové 1 normální poloha v rovině 2 normální poloha v hloubce 11 Doporučené Kotevní desky v EN13670:2011 obr. G.6 a v EN1090-2:2008 Tab. D.2.20 Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Obr. G.6 v EN13670:2011 Tab. D.2.20 v EN1090-2:2008 Č. Typ úchylky Popis Přípustná úchylka Δ 5 d Zabetonovaná ocelová kotvící deska 1 normální poloha v rovině 2 normální poloha v hloubce Úchylky Δ x, Δ y, Δ z od předepsaného místa a úrovně Kotvení desky podobné vložky Úchylka v rovině Úchylka v hloubce x, y, z = 10 mm x, y = 20 mm z = 10 mm 12

44 Doporučené Kotevní desky ve vícepodlažních budovách vodorovné úchylky horního podlaží Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Obr. 2 v EN13670:2011 Č. Typ úchylky Popis Přípustné úchylky Δ Poloha sloupu nebo stěny na jakémkoliv Menší z podlaží, od svislé čáry 50 mm jeho zamýšleného středu d součet na úrovni základů ve nebo výšek uvažovaných podlaží vícepodlažní konstrukci n je počet podlaží, kde >1 Např. pro sedmipodlažní budovu o výšce podlaží 3,50 m Přípustné vodorovné posunutí horního podlaží od předpokládané polohy je h / 200 n / = 46 mm A úchylky požadované přímo pro jednotlivé kotevní desky ± 10 mm Celkem ± 56mm 13 Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Podle evropských norem na provádění ocelových a betonových konstrukcí se doporučuje uvažovat s úchylkou polohy kotevní desky od plánované polohy ± 20 až 25 mm Pro specifické případy lze stanovit pro jednotlivé kotevní desky zvláštní Řadu tolerancí lze absorbovat příčné a podélné vhodným návrhem ocelové kompenzovat požadavky v cílové poloze prvku 14

45 Možnosti absorbovat Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové Podél ocelového prvku Šroubovaný přípoj čelní deskou s vložkou Kotvení patní deskou s podlitím Úložný úhelník / úložná konzola Nosník / sloup s přesahem, zarovnáním a svařováním na staveništi Příložka s přesahem zarovnáním a svařováním na staveništi Příložka s oválnými děrami Napříč ocelového prvku Další plech se závitovými trny přivařenými na staveništi Nosník / sloup s čelní deskou Kotevní deska se závitovými trny Čelní deska a nadměrnými otvory Příložka přivařená na staveništi 15 Příklad použití Styčník s možností rektifikace Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové 16

46 Příklad použítí Styčník bez možnosti rektifikace Normové Ocelové Betonové Doporučené Úchylky Přípoje ocelových konstrukcí na betonové 17
